Защитное устройство

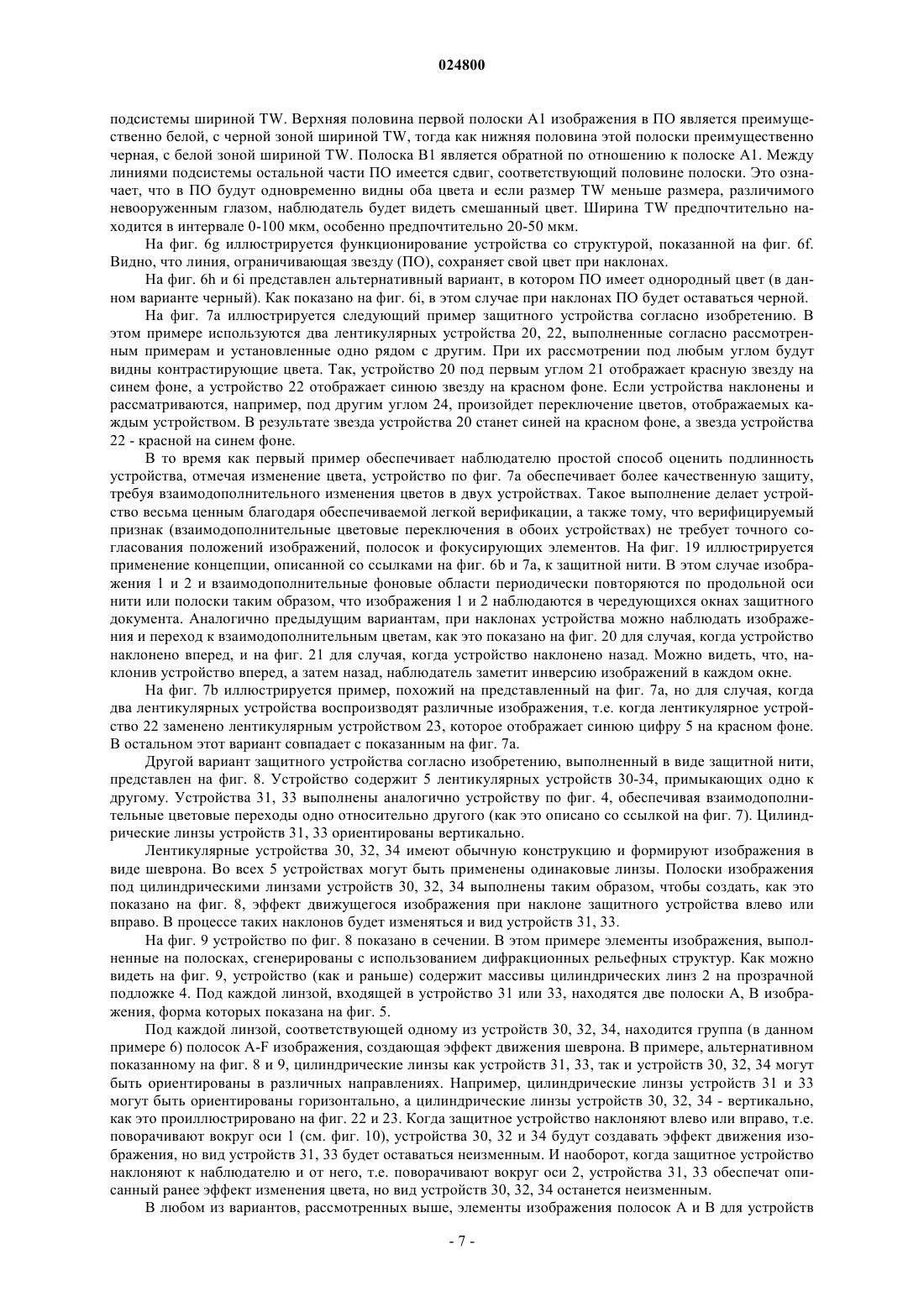

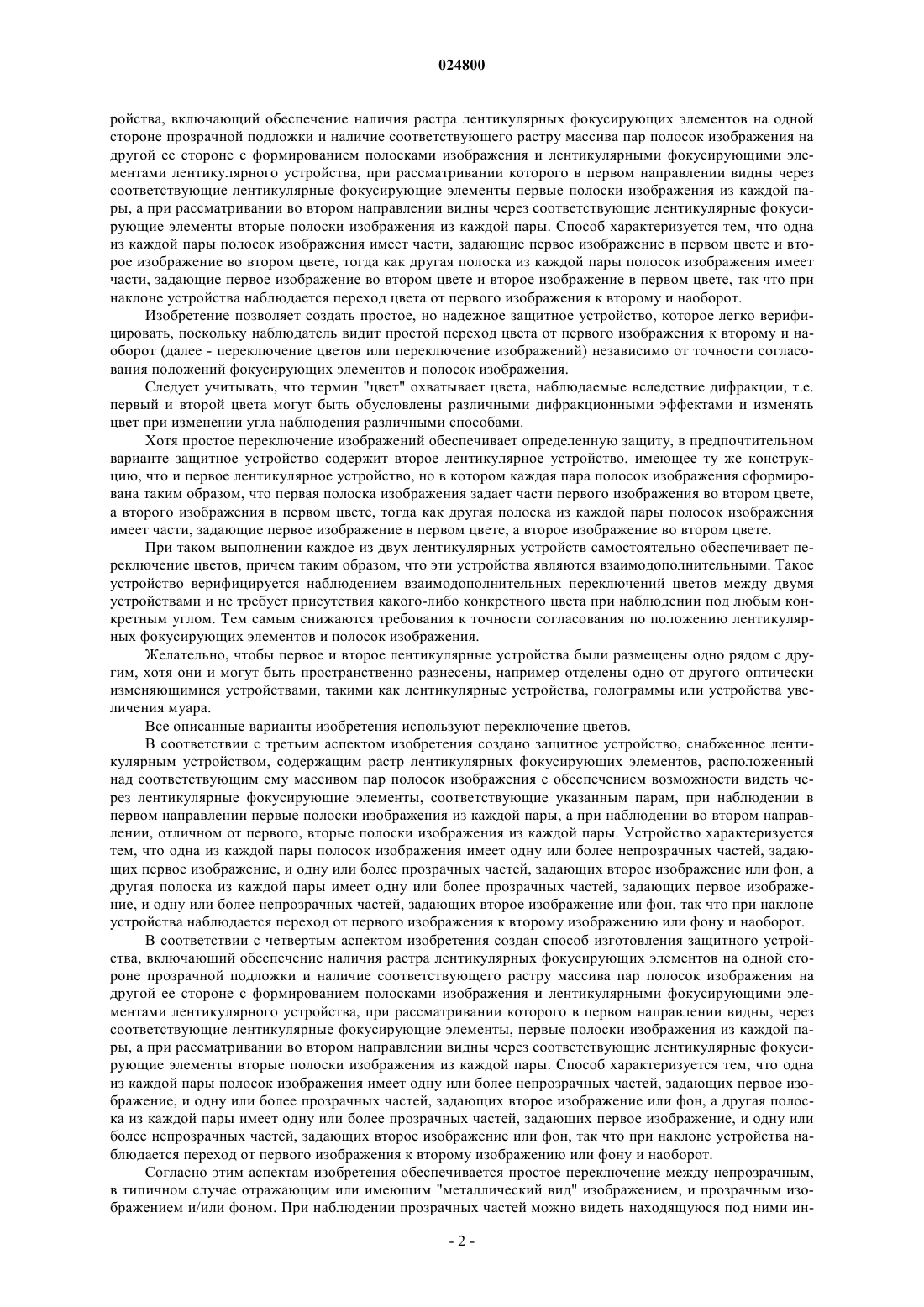

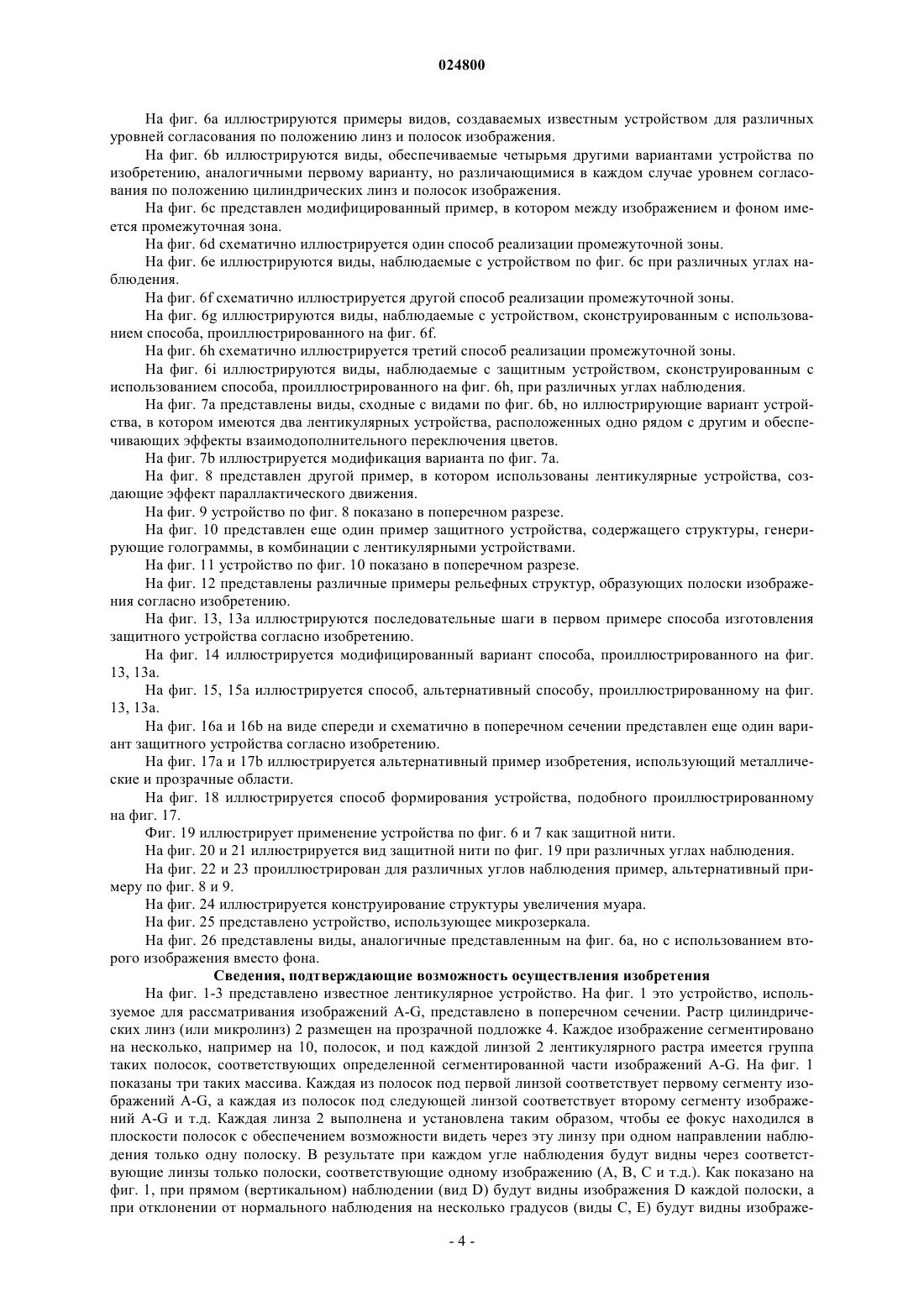

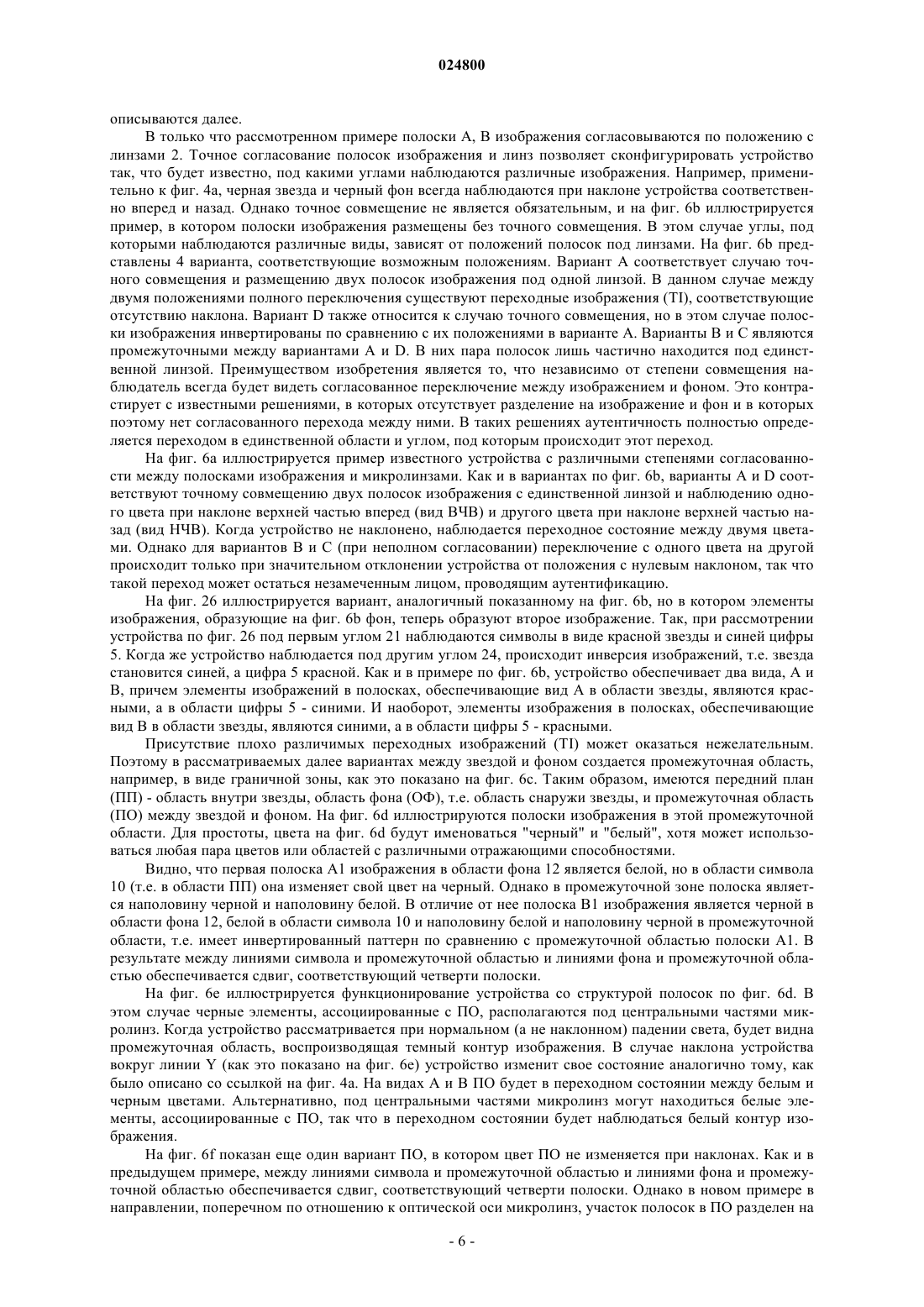

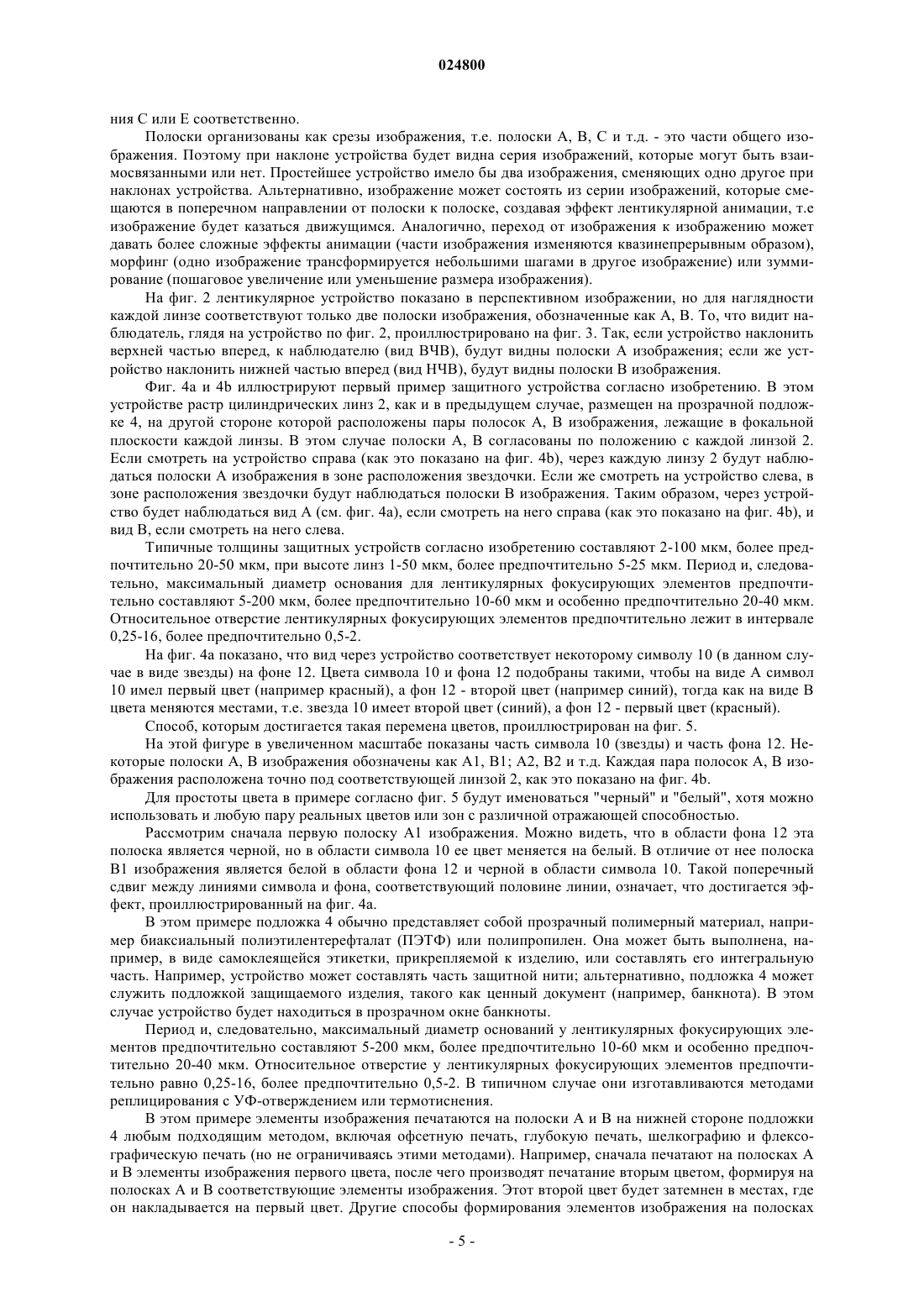

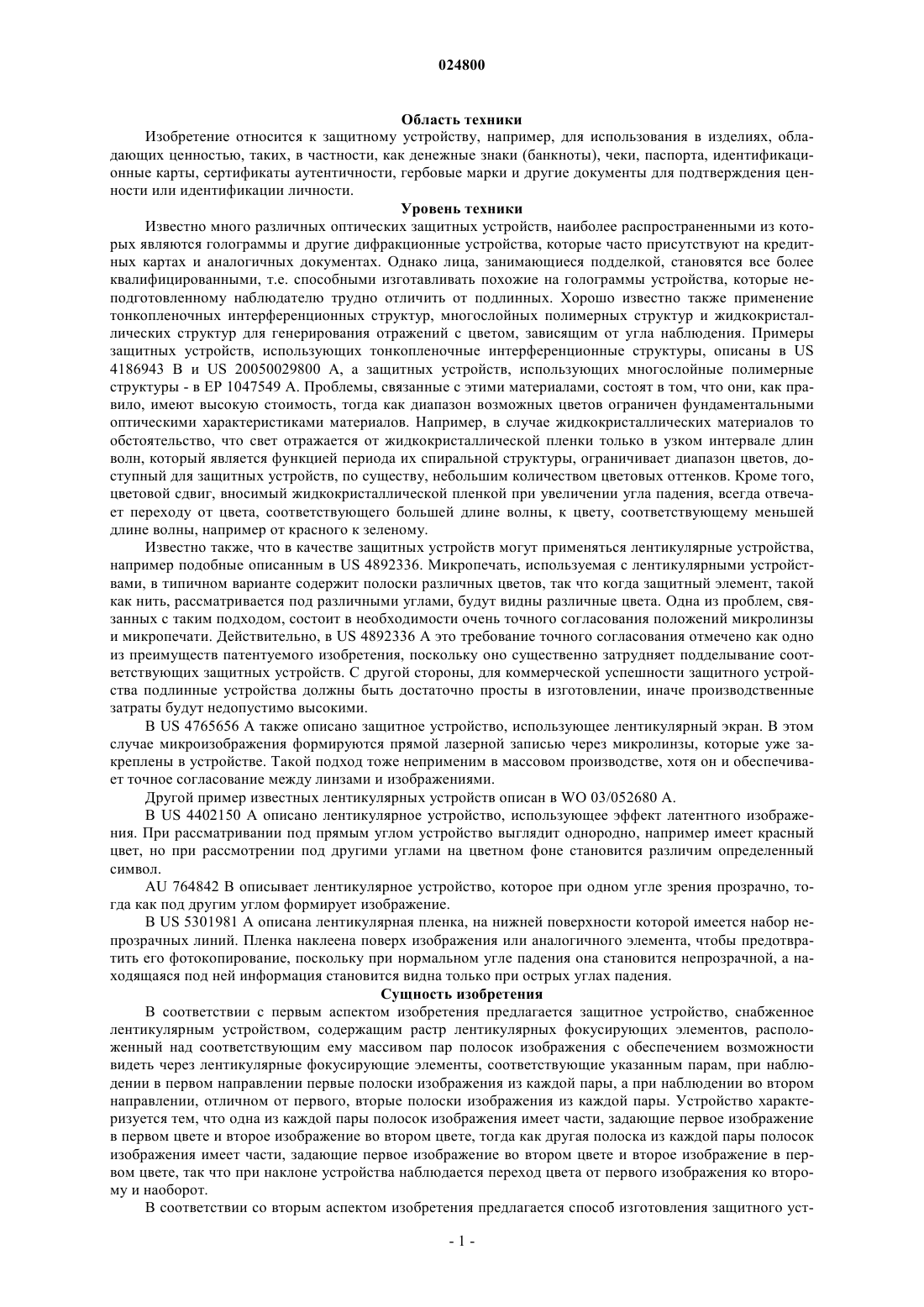

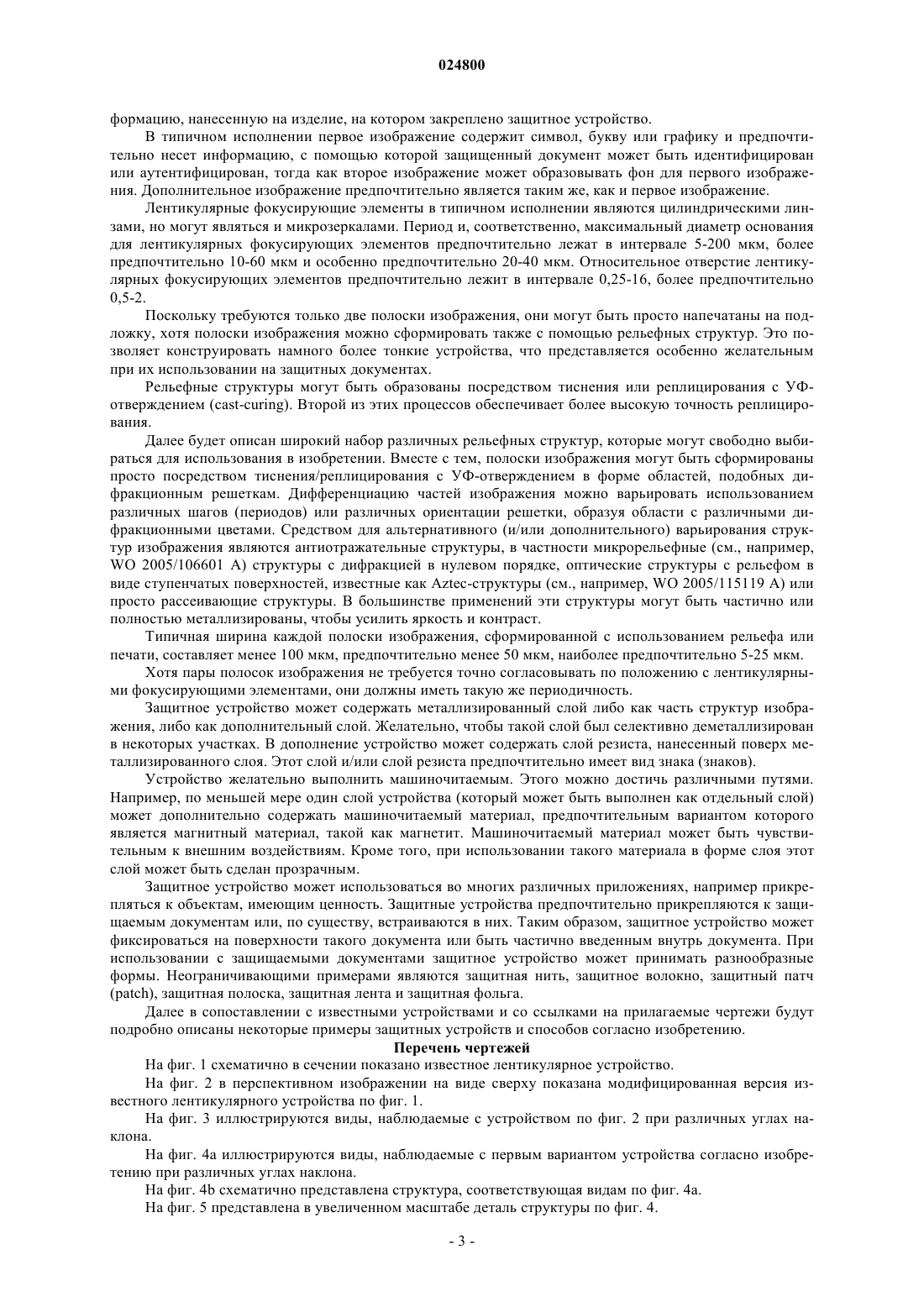

Защитное устройство, снабженное лентикулярным устройством, содержащим растр лентикулярных фокусирующих элементов (2), расположенный над соответствующим ему массивом пар полосок (А, В) изображения таким образом, что при наблюдении в первом направлении через лентикулярные фокусирующие элементы (2), соответствующие указанным парам, можно видеть первые полоски (А) изображения из каждой пары, а при наблюдении во втором направлении,отличном от первого, вторые полоски (В) изображения из каждой пары. При этом одна полоска(А) из каждой пары полосок изображения имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон,а другая полоска (В) имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, так что при наклоне устройства наблюдается переход от первого изображения к второму изображению или фону и наоборот. Холмс Брайан Уилльям, Коммандер Лоуренс Джордж (GB) Хмара М.В., Рыбаков В.М.,Новоселова С.В., Дощечкина В.В.,Липатова И.И. (RU)(71)(73) Заявитель и патентовладелец: ДЕ ЛЯ РЮ ИНТЕРНЕЙШНЛ ЛИМИТЕД (GB) Область техники Изобретение относится к защитному устройству, например, для использования в изделиях, обладающих ценностью, таких, в частности, как денежные знаки (банкноты), чеки, паспорта, идентификационные карты, сертификаты аутентичности, гербовые марки и другие документы для подтверждения ценности или идентификации личности. Уровень техники Известно много различных оптических защитных устройств, наиболее распространенными из которых являются голограммы и другие дифракционные устройства, которые часто присутствуют на кредитных картах и аналогичных документах. Однако лица, занимающиеся подделкой, становятся все более квалифицированными, т.е. способными изготавливать похожие на голограммы устройства, которые неподготовленному наблюдателю трудно отличить от подлинных. Хорошо известно также применение тонкопленочных интерференционных структур, многослойных полимерных структур и жидкокристаллических структур для генерирования отражений с цветом, зависящим от угла наблюдения. Примеры защитных устройств, использующих тонкопленочные интерференционные структуры, описаны в US 4186943 В и US 20050029800 А, а защитных устройств, использующих многослойные полимерные структуры - в ЕР 1047549 А. Проблемы, связанные с этими материалами, состоят в том, что они, как правило, имеют высокую стоимость, тогда как диапазон возможных цветов ограничен фундаментальными оптическими характеристиками материалов. Например, в случае жидкокристаллических материалов то обстоятельство, что свет отражается от жидкокристаллической пленки только в узком интервале длин волн, который является функцией периода их спиральной структуры, ограничивает диапазон цветов, доступный для защитных устройств, по существу, небольшим количеством цветовых оттенков. Кроме того,цветовой сдвиг, вносимый жидкокристаллической пленкой при увеличении угла падения, всегда отвечает переходу от цвета, соответствующего большей длине волны, к цвету, соответствующему меньшей длине волны, например от красного к зеленому. Известно также, что в качестве защитных устройств могут применяться лентикулярные устройства,например подобные описанным в US 4892336. Микропечать, используемая с лентикулярными устройствами, в типичном варианте содержит полоски различных цветов, так что когда защитный элемент, такой как нить, рассматривается под различными углами, будут видны различные цвета. Одна из проблем, связанных с таким подходом, состоит в необходимости очень точного согласования положений микролинзы и микропечати. Действительно, в US 4892336 А это требование точного согласования отмечено как одно из преимуществ патентуемого изобретения, поскольку оно существенно затрудняет подделывание соответствующих защитных устройств. С другой стороны, для коммерческой успешности защитного устройства подлинные устройства должны быть достаточно просты в изготовлении, иначе производственные затраты будут недопустимо высокими. В US 4765656 А также описано защитное устройство, использующее лентикулярный экран. В этом случае микроизображения формируются прямой лазерной записью через микролинзы, которые уже закреплены в устройстве. Такой подход тоже неприменим в массовом производстве, хотя он и обеспечивает точное согласование между линзами и изображениями. Другой пример известных лентикулярных устройств описан в WO 03/052680 А. В US 4402150 А описано лентикулярное устройство, использующее эффект латентного изображения. При рассматривании под прямым углом устройство выглядит однородно, например имеет красный цвет, но при рассмотрении под другими углами на цветном фоне становится различим определенный символ.AU 764842 В описывает лентикулярное устройство, которое при одном угле зрения прозрачно, тогда как под другим углом формирует изображение. В US 5301981 А описана лентикулярная пленка, на нижней поверхности которой имеется набор непрозрачных линий. Пленка наклеена поверх изображения или аналогичного элемента, чтобы предотвратить его фотокопирование, поскольку при нормальном угле падения она становится непрозрачной, а находящаяся под ней информация становится видна только при острых углах падения. Сущность изобретения В соответствии с первым аспектом изобретения предлагается защитное устройство, снабженное лентикулярным устройством, содержащим растр лентикулярных фокусирующих элементов, расположенный над соответствующим ему массивом пар полосок изображения с обеспечением возможности видеть через лентикулярные фокусирующие элементы, соответствующие указанным парам, при наблюдении в первом направлении первые полоски изображения из каждой пары, а при наблюдении во втором направлении, отличном от первого, вторые полоски изображения из каждой пары. Устройство характеризуется тем, что одна из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете и второе изображение во втором цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение во втором цвете и второе изображение в первом цвете, так что при наклоне устройства наблюдается переход цвета от первого изображения ко второму и наоборот. В соответствии со вторым аспектом изобретения предлагается способ изготовления защитного уст-1 024800 ройства, включающий обеспечение наличия растра лентикулярных фокусирующих элементов на одной стороне прозрачной подложки и наличие соответствующего растру массива пар полосок изображения на другой ее стороне с формированием полосками изображения и лентикулярными фокусирующими элементами лентикулярного устройства, при рассматривании которого в первом направлении видны через соответствующие лентикулярные фокусирующие элементы первые полоски изображения из каждой пары, а при рассматривании во втором направлении видны через соответствующие лентикулярные фокусирующие элементы вторые полоски изображения из каждой пары. Способ характеризуется тем, что одна из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете и второе изображение во втором цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение во втором цвете и второе изображение в первом цвете, так что при наклоне устройства наблюдается переход цвета от первого изображения к второму и наоборот. Изобретение позволяет создать простое, но надежное защитное устройство, которое легко верифицировать, поскольку наблюдатель видит простой переход цвета от первого изображения к второму и наоборот (далее - переключение цветов или переключение изображений) независимо от точности согласования положений фокусирующих элементов и полосок изображения. Следует учитывать, что термин "цвет" охватывает цвета, наблюдаемые вследствие дифракции, т.е. первый и второй цвета могут быть обусловлены различными дифракционными эффектами и изменять цвет при изменении угла наблюдения различными способами. Хотя простое переключение изображений обеспечивает определенную защиту, в предпочтительном варианте защитное устройство содержит второе лентикулярное устройство, имеющее ту же конструкцию, что и первое лентикулярное устройство, но в котором каждая пара полосок изображения сформирована таким образом, что первая полоска изображения задает части первого изображения во втором цвете,а второго изображения в первом цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете, а второе изображение во втором цвете. При таком выполнении каждое из двух лентикулярных устройств самостоятельно обеспечивает переключение цветов, причем таким образом, что эти устройства являются взаимодополнительными. Такое устройство верифицируется наблюдением взаимодополнительных переключений цветов между двумя устройствами и не требует присутствия какого-либо конкретного цвета при наблюдении под любым конкретным углом. Тем самым снижаются требования к точности согласования по положению лентикулярных фокусирующих элементов и полосок изображения. Желательно, чтобы первое и второе лентикулярные устройства были размещены одно рядом с другим, хотя они и могут быть пространственно разнесены, например отделены одно от другого оптически изменяющимися устройствами, такими как лентикулярные устройства, голограммы или устройства увеличения муара. Все описанные варианты изобретения используют переключение цветов. В соответствии с третьим аспектом изобретения создано защитное устройство, снабженное лентикулярным устройством, содержащим растр лентикулярных фокусирующих элементов, расположенный над соответствующим ему массивом пар полосок изображения с обеспечением возможности видеть через лентикулярные фокусирующие элементы, соответствующие указанным парам, при наблюдении в первом направлении первые полоски изображения из каждой пары, а при наблюдении во втором направлении, отличном от первого, вторые полоски изображения из каждой пары. Устройство характеризуется тем, что одна из каждой пары полосок изображения имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон, а другая полоска из каждой пары имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, так что при наклоне устройства наблюдается переход от первого изображения к второму изображению или фону и наоборот. В соответствии с четвертым аспектом изобретения создан способ изготовления защитного устройства, включающий обеспечение наличия растра лентикулярных фокусирующих элементов на одной стороне прозрачной подложки и наличие соответствующего растру массива пар полосок изображения на другой ее стороне с формированием полосками изображения и лентикулярными фокусирующими элементами лентикулярного устройства, при рассматривании которого в первом направлении видны, через соответствующие лентикулярные фокусирующие элементы, первые полоски изображения из каждой пары, а при рассматривании во втором направлении видны через соответствующие лентикулярные фокусирующие элементы вторые полоски изображения из каждой пары. Способ характеризуется тем, что одна из каждой пары полосок изображения имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон, а другая полоска из каждой пары имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, так что при наклоне устройства наблюдается переход от первого изображения к второму изображению или фону и наоборот. Согласно этим аспектам изобретения обеспечивается простое переключение между непрозрачным,в типичном случае отражающим или имеющим "металлический вид" изображением, и прозрачным изображением и/или фоном. При наблюдении прозрачных частей можно видеть находящуюся под ними ин-2 024800 формацию, нанесенную на изделие, на котором закреплено защитное устройство. В типичном исполнении первое изображение содержит символ, букву или графику и предпочтительно несет информацию, с помощью которой защищенный документ может быть идентифицирован или аутентифицирован, тогда как второе изображение может образовывать фон для первого изображения. Дополнительное изображение предпочтительно является таким же, как и первое изображение. Лентикулярные фокусирующие элементы в типичном исполнении являются цилиндрическими линзами, но могут являться и микрозеркалами. Период и, соответственно, максимальный диаметр основания для лентикулярных фокусирующих элементов предпочтительно лежат в интервале 5-200 мкм, более предпочтительно 10-60 мкм и особенно предпочтительно 20-40 мкм. Относительное отверстие лентикулярных фокусирующих элементов предпочтительно лежит в интервале 0,25-16, более предпочтительно 0,5-2. Поскольку требуются только две полоски изображения, они могут быть просто напечатаны на подложку, хотя полоски изображения можно сформировать также с помощью рельефных структур. Это позволяет конструировать намного более тонкие устройства, что представляется особенно желательным при их использовании на защитных документах. Рельефные структуры могут быть образованы посредством тиснения или реплицирования с УФотверждением (cast-curing). Второй из этих процессов обеспечивает более высокую точность реплицирования. Далее будет описан широкий набор различных рельефных структур, которые могут свободно выбираться для использования в изобретении. Вместе с тем, полоски изображения могут быть сформированы просто посредством тиснения/реплицирования с УФ-отверждением в форме областей, подобных дифракционным решеткам. Дифференциацию частей изображения можно варьировать использованием различных шагов (периодов) или различных ориентации решетки, образуя области с различными дифракционными цветами. Средством для альтернативного (и/или дополнительного) варьирования структур изображения являются антиотражательные структуры, в частности микрорельефные (см., например,WO 2005/106601 А) структуры с дифракцией в нулевом порядке, оптические структуры с рельефом в виде ступенчатых поверхностей, известные как Aztec-структуры (см., например, WO 2005/115119 А) или просто рассеивающие структуры. В большинстве применений эти структуры могут быть частично или полностью металлизированы, чтобы усилить яркость и контраст. Типичная ширина каждой полоски изображения, сформированной с использованием рельефа или печати, составляет менее 100 мкм, предпочтительно менее 50 мкм, наиболее предпочтительно 5-25 мкм. Хотя пары полосок изображения не требуется точно согласовывать по положению с лентикулярными фокусирующими элементами, они должны иметь такую же периодичность. Защитное устройство может содержать металлизированный слой либо как часть структур изображения, либо как дополнительный слой. Желательно, чтобы такой слой был селективно деметаллизирован в некоторых участках. В дополнение устройство может содержать слой резиста, нанесенный поверх металлизированного слоя. Этот слой и/или слой резиста предпочтительно имеет вид знака (знаков). Устройство желательно выполнить машиночитаемым. Этого можно достичь различными путями. Например, по меньшей мере один слой устройства (который может быть выполнен как отдельный слой) может дополнительно содержать машиночитаемый материал, предпочтительным вариантом которого является магнитный материал, такой как магнетит. Машиночитаемый материал может быть чувствительным к внешним воздействиям. Кроме того, при использовании такого материала в форме слоя этот слой может быть сделан прозрачным. Защитное устройство может использоваться во многих различных приложениях, например прикрепляться к объектам, имеющим ценность. Защитные устройства предпочтительно прикрепляются к защищаемым документам или, по существу, встраиваются в них. Таким образом, защитное устройство может фиксироваться на поверхности такого документа или быть частично введенным внутрь документа. При использовании с защищаемыми документами защитное устройство может принимать разнообразные формы. Неограничивающими примерами являются защитная нить, защитное волокно, защитный патч(patch), защитная полоска, защитная лента и защитная фольга. Далее в сопоставлении с известными устройствами и со ссылками на прилагаемые чертежи будут подробно описаны некоторые примеры защитных устройств и способов согласно изобретению. Перечень чертежей На фиг. 1 схематично в сечении показано известное лентикулярное устройство. На фиг. 2 в перспективном изображении на виде сверху показана модифицированная версия известного лентикулярного устройства по фиг. 1. На фиг. 3 иллюстрируются виды, наблюдаемые с устройством по фиг. 2 при различных углах наклона. На фиг. 4a иллюстрируются виды, наблюдаемые с первым вариантом устройства согласно изобретению при различных углах наклона. На фиг. 4b схематично представлена структура, соответствующая видам по фиг. 4a. На фиг. 5 представлена в увеличенном масштабе деталь структуры по фиг. 4. На фиг. 6 а иллюстрируются примеры видов, создаваемых известным устройством для различных уровней согласования по положению линз и полосок изображения. На фиг. 6b иллюстрируются виды, обеспечиваемые четырьмя другими вариантами устройства по изобретению, аналогичными первому варианту, но различающимися в каждом случае уровнем согласования по положению цилиндрических линз и полосок изображения. На фиг. 6 с представлен модифицированный пример, в котором между изображением и фоном имеется промежуточная зона. На фиг. 6d схематично иллюстрируется один способ реализации промежуточной зоны. На фиг. 6 е иллюстрируются виды, наблюдаемые с устройством по фиг. 6 с при различных углах наблюдения. На фиг. 6f схематично иллюстрируется другой способ реализации промежуточной зоны. На фиг. 6g иллюстрируются виды, наблюдаемые с устройством, сконструированным с использованием способа, проиллюстрированного на фиг. 6f. На фиг. 6h схематично иллюстрируется третий способ реализации промежуточной зоны. На фиг. 6i иллюстрируются виды, наблюдаемые с защитным устройством, сконструированным с использованием способа, проиллюстрированного на фиг. 6h, при различных углах наблюдения. На фиг. 7 а представлены виды, сходные с видами по фиг. 6b, но иллюстрирующие вариант устройства, в котором имеются два лентикулярных устройства, расположенных одно рядом с другим и обеспечивающих эффекты взаимодополнительного переключения цветов. На фиг. 7b иллюстрируется модификация варианта по фиг. 7 а. На фиг. 8 представлен другой пример, в котором использованы лентикулярные устройства, создающие эффект параллактического движения. На фиг. 9 устройство по фиг. 8 показано в поперечном разрезе. На фиг. 10 представлен еще один пример защитного устройства, содержащего структуры, генерирующие голограммы, в комбинации с лентикулярными устройствами. На фиг. 11 устройство по фиг. 10 показано в поперечном разрезе. На фиг. 12 представлены различные примеры рельефных структур, образующих полоски изображения согласно изобретению. На фиг. 13, 13 а иллюстрируются последовательные шаги в первом примере способа изготовления защитного устройства согласно изобретению. На фиг. 14 иллюстрируется модифицированный вариант способа, проиллюстрированного на фиг. 13, 13 а. На фиг. 15, 15 а иллюстрируется способ, альтернативный способу, проиллюстрированному на фиг. 13, 13 а. На фиг. 16 а и 16b на виде спереди и схематично в поперечном сечении представлен еще один вариант защитного устройства согласно изобретению. На фиг. 17 а и 17b иллюстрируется альтернативный пример изобретения, использующий металлические и прозрачные области. На фиг. 18 иллюстрируется способ формирования устройства, подобного проиллюстрированному на фиг. 17. Фиг. 19 иллюстрирует применение устройства по фиг. 6 и 7 как защитной нити. На фиг. 20 и 21 иллюстрируется вид защитной нити по фиг. 19 при различных углах наблюдения. На фиг. 22 и 23 проиллюстрирован для различных углов наблюдения пример, альтернативный примеру по фиг. 8 и 9. На фиг. 24 иллюстрируется конструирование структуры увеличения муара. На фиг. 25 представлено устройство, использующее микрозеркала. На фиг. 26 представлены виды, аналогичные представленным на фиг. 6 а, но с использованием второго изображения вместо фона. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1-3 представлено известное лентикулярное устройство. На фиг. 1 это устройство, используемое для рассматривания изображений A-G, представлено в поперечном сечении. Растр цилиндрических линз (или микролинз) 2 размещен на прозрачной подложке 4. Каждое изображение сегментировано на несколько, например на 10, полосок, и под каждой линзой 2 лентикулярного растра имеется группа таких полосок, соответствующих определенной сегментированной части изображений A-G. На фиг. 1 показаны три таких массива. Каждая из полосок под первой линзой соответствует первому сегменту изображений A-G, а каждая из полосок под следующей линзой соответствует второму сегменту изображений A-G и т.д. Каждая линза 2 выполнена и установлена таким образом, чтобы ее фокус находился в плоскости полосок с обеспечением возможности видеть через эту линзу при одном направлении наблюдения только одну полоску. В результате при каждом угле наблюдения будут видны через соответствующие линзы только полоски, соответствующие одному изображению (А, В, С и т.д.). Как показано на фиг. 1, при прямом (вертикальном) наблюдении (вид D) будут видны изображения D каждой полоски, а при отклонении от нормального наблюдения на несколько градусов (виды С, Е) будут видны изображе-4 024800 ния С или Е соответственно. Полоски организованы как срезы изображения, т.е. полоски А, В, С и т.д. - это части общего изображения. Поэтому при наклоне устройства будет видна серия изображений, которые могут быть взаимосвязанными или нет. Простейшее устройство имело бы два изображения, сменяющих одно другое при наклонах устройства. Альтернативно, изображение может состоять из серии изображений, которые смещаются в поперечном направлении от полоски к полоске, создавая эффект лентикулярной анимации, т.е изображение будет казаться движущимся. Аналогично, переход от изображения к изображению может давать более сложные эффекты анимации (части изображения изменяются квазинепрерывным образом),морфинг (одно изображение трансформируется небольшими шагами в другое изображение) или зуммирование (пошаговое увеличение или уменьшение размера изображения). На фиг. 2 лентикулярное устройство показано в перспективном изображении, но для наглядности каждой линзе соответствуют только две полоски изображения, обозначенные как А, В. То, что видит наблюдатель, глядя на устройство по фиг. 2, проиллюстрировано на фиг. 3. Так, если устройство наклонить верхней частью вперед, к наблюдателю (вид ВЧВ), будут видны полоски А изображения; если же устройство наклонить нижней частью вперед (вид НЧВ), будут видны полоски В изображения. Фиг. 4 а и 4b иллюстрируют первый пример защитного устройства согласно изобретению. В этом устройстве растр цилиндрических линз 2, как и в предыдущем случае, размещен на прозрачной подложке 4, на другой стороне которой расположены пары полосок А, В изображения, лежащие в фокальной плоскости каждой линзы. В этом случае полоски А, В согласованы по положению с каждой линзой 2. Если смотреть на устройство справа (как это показано на фиг. 4b), через каждую линзу 2 будут наблюдаться полоски А изображения в зоне расположения звездочки. Если же смотреть на устройство слева, в зоне расположения звездочки будут наблюдаться полоски В изображения. Таким образом, через устройство будет наблюдаться вид А (см. фиг. 4 а), если смотреть на него справа (как это показано на фиг. 4b), и вид В, если смотреть на него слева. Типичные толщины защитных устройств согласно изобретению составляют 2-100 мкм, более предпочтительно 20-50 мкм, при высоте линз 1-50 мкм, более предпочтительно 5-25 мкм. Период и, следовательно, максимальный диаметр основания для лентикулярных фокусирующих элементов предпочтительно составляют 5-200 мкм, более предпочтительно 10-60 мкм и особенно предпочтительно 20-40 мкм. Относительное отверстие лентикулярных фокусирующих элементов предпочтительно лежит в интервале 0,25-16, более предпочтительно 0,5-2. На фиг. 4 а показано, что вид через устройство соответствует некоторому символу 10 (в данном случае в виде звезды) на фоне 12. Цвета символа 10 и фона 12 подобраны такими, чтобы на виде А символ 10 имел первый цвет (например красный), а фон 12 - второй цвет (например синий), тогда как на виде В цвета меняются местами, т.е. звезда 10 имеет второй цвет (синий), а фон 12 - первый цвет (красный). Способ, которым достигается такая перемена цветов, проиллюстрирован на фиг. 5. На этой фигуре в увеличенном масштабе показаны часть символа 10 (звезды) и часть фона 12. Некоторые полоски А, В изображения обозначены как А 1, В 1; А 2, В 2 и т.д. Каждая пара полосок А, В изображения расположена точно под соответствующей линзой 2, как это показано на фиг. 4b. Для простоты цвета в примере согласно фиг. 5 будут именоваться "черный" и "белый", хотя можно использовать и любую пару реальных цветов или зон с различной отражающей способностью. Рассмотрим сначала первую полоску А 1 изображения. Можно видеть, что в области фона 12 эта полоска является черной, но в области символа 10 ее цвет меняется на белый. В отличие от нее полоска В 1 изображения является белой в области фона 12 и черной в области символа 10. Такой поперечный сдвиг между линиями символа и фона, соответствующий половине линии, означает, что достигается эффект, проиллюстрированный на фиг. 4 а. В этом примере подложка 4 обычно представляет собой прозрачный полимерный материал, например биаксиальный полиэтилентерефталат (ПЭТФ) или полипропилен. Она может быть выполнена, например, в виде самоклеящейся этикетки, прикрепляемой к изделию, или составлять его интегральную часть. Например, устройство может составлять часть защитной нити; альтернативно, подложка 4 может служить подложкой защищаемого изделия, такого как ценный документ (например, банкнота). В этом случае устройство будет находиться в прозрачном окне банкноты. Период и, следовательно, максимальный диаметр оснований у лентикулярных фокусирующих элементов предпочтительно составляют 5-200 мкм, более предпочтительно 10-60 мкм и особенно предпочтительно 20-40 мкм. Относительное отверстие у лентикулярных фокусирующих элементов предпочтительно равно 0,25-16, более предпочтительно 0,5-2. В типичном случае они изготавливаются методами реплицирования с УФ-отверждением или термотиснения. В этом примере элементы изображения печатаются на полоски А и В на нижней стороне подложки 4 любым подходящим методом, включая офсетную печать, глубокую печать, шелкографию и флексографическую печать (но не ограничиваясь этими методами). Например, сначала печатают на полосках А и В элементы изображения первого цвета, после чего производят печатание вторым цветом, формируя на полосках А и В соответствующие элементы изображения. Этот второй цвет будет затемнен в местах, где он накладывается на первый цвет. Другие способы формирования элементов изображения на полосках описываются далее. В только что рассмотренном примере полоски А, В изображения согласовываются по положению с линзами 2. Точное согласование полосок изображения и линз позволяет сконфигурировать устройство так, что будет известно, под какими углами наблюдаются различные изображения. Например, применительно к фиг. 4 а, черная звезда и черный фон всегда наблюдаются при наклоне устройства соответственно вперед и назад. Однако точное совмещение не является обязательным, и на фиг. 6b иллюстрируется пример, в котором полоски изображения размещены без точного совмещения. В этом случае углы, под которыми наблюдаются различные виды, зависят от положений полосок под линзами. На фиг. 6b представлены 4 варианта, соответствующие возможным положениям. Вариант А соответствует случаю точного совмещения и размещению двух полосок изображения под одной линзой. В данном случае между двумя положениями полного переключения существуют переходные изображения (TI), соответствующие отсутствию наклона. Вариант D также относится к случаю точного совмещения, но в этом случае полоски изображения инвертированы по сравнению с их положениями в варианте А. Варианты В и С являются промежуточными между вариантами А и D. В них пара полосок лишь частично находится под единственной линзой. Преимуществом изобретения является то, что независимо от степени совмещения наблюдатель всегда будет видеть согласованное переключение между изображением и фоном. Это контрастирует с известными решениями, в которых отсутствует разделение на изображение и фон и в которых поэтому нет согласованного перехода между ними. В таких решениях аутентичность полностью определяется переходом в единственной области и углом, под которым происходит этот переход. На фиг. 6 а иллюстрируется пример известного устройства с различными степенями согласованности между полосками изображения и микролинзами. Как и в вариантах по фиг. 6b, варианты А и D соответствуют точному совмещению двух полосок изображения с единственной линзой и наблюдению одного цвета при наклоне верхней частью вперед (вид ВЧВ) и другого цвета при наклоне верхней частью назад (вид НЧВ). Когда устройство не наклонено, наблюдается переходное состояние между двумя цветами. Однако для вариантов В и С (при неполном согласовании) переключение с одного цвета на другой происходит только при значительном отклонении устройства от положения с нулевым наклоном, так что такой переход может остаться незамеченным лицом, проводящим аутентификацию. На фиг. 26 иллюстрируется вариант, аналогичный показанному на фиг. 6b, но в котором элементы изображения, образующие на фиг. 6b фон, теперь образуют второе изображение. Так, при рассмотрении устройства по фиг. 26 под первым углом 21 наблюдаются символы в виде красной звезды и синей цифры 5. Когда же устройство наблюдается под другим углом 24, происходит инверсия изображений, т.е. звезда становится синей, а цифра 5 красной. Как и в примере по фиг. 6b, устройство обеспечивает два вида, А и В, причем элементы изображений в полосках, обеспечивающие вид А в области звезды, являются красными, а в области цифры 5 - синими. И наоборот, элементы изображения в полосках, обеспечивающие вид В в области звезды, являются синими, а в области цифры 5 - красными. Присутствие плохо различимых переходных изображений (TI) может оказаться нежелательным. Поэтому в рассматриваемых далее вариантах между звездой и фоном создается промежуточная область,например, в виде граничной зоны, как это показано на фиг. 6 с. Таким образом, имеются передний план(ПО) между звездой и фоном. На фиг. 6d иллюстрируются полоски изображения в этой промежуточной области. Для простоты, цвета на фиг. 6d будут именоваться "черный" и "белый", хотя может использоваться любая пара цветов или областей с различными отражающими способностями. Видно, что первая полоска А 1 изображения в области фона 12 является белой, но в области символа 10 (т.е. в области ПП) она изменяет свой цвет на черный. Однако в промежуточной зоне полоска является наполовину черной и наполовину белой. В отличие от нее полоска В 1 изображения является черной в области фона 12, белой в области символа 10 и наполовину белой и наполовину черной в промежуточной области, т.е. имеет инвертированный паттерн по сравнению с промежуточной областью полоски А 1. В результате между линиями символа и промежуточной областью и линиями фона и промежуточной областью обеспечивается сдвиг, соответствующий четверти полоски. На фиг. 6 е иллюстрируется функционирование устройства со структурой полосок по фиг. 6d. В этом случае черные элементы, ассоциированные с ПО, располагаются под центральными частями микролинз. Когда устройство рассматривается при нормальном (а не наклонном) падении света, будет видна промежуточная область, воспроизводящая темный контур изображения. В случае наклона устройства вокруг линии Y (как это показано на фиг. 6 е) устройство изменит свое состояние аналогично тому, как было описано со ссылкой на фиг. 4 а. На видах А и В ПО будет в переходном состоянии между белым и черным цветами. Альтернативно, под центральными частями микролинз могут находиться белые элементы, ассоциированные с ПО, так что в переходном состоянии будет наблюдаться белый контур изображения. На фиг. 6f показан еще один вариант ПО, в котором цвет ПО не изменяется при наклонах. Как и в предыдущем примере, между линиями символа и промежуточной областью и линиями фона и промежуточной областью обеспечивается сдвиг, соответствующий четверти полоски. Однако в новом примере в направлении, поперечном по отношению к оптической оси микролинз, участок полосок в ПО разделен на подсистемы шириной TW. Верхняя половина первой полоски А 1 изображения в ПО является преимущественно белой, с черной зоной шириной TW, тогда как нижняя половина этой полоски преимущественно черная, с белой зоной шириной TW. Полоска В 1 является обратной по отношению к полоске А 1. Между линиями подсистемы остальной части ПО имеется сдвиг, соответствующий половине полоски. Это означает, что в ПО будут одновременно видны оба цвета и если размер TW меньше размера, различимого невооруженным глазом, наблюдатель будет видеть смешанный цвет. Ширина TW предпочтительно находится в интервале 0-100 мкм, особенно предпочтительно 20-50 мкм. На фиг. 6g иллюстрируется функционирование устройства со структурой, показанной на фиг. 6f. Видно, что линия, ограничивающая звезду (ПО), сохраняет свой цвет при наклонах. На фиг. 6h и 6i представлен альтернативный вариант, в котором ПО имеет однородный цвет (в данном варианте черный). Как показано на фиг. 6i, в этом случае при наклонах ПО будет оставаться черной. На фиг. 7 а иллюстрируется следующий пример защитного устройства согласно изобретению. В этом примере используются два лентикулярных устройства 20, 22, выполненные согласно рассмотренным примерам и установленные одно рядом с другим. При их рассмотрении под любым углом будут видны контрастирующие цвета. Так, устройство 20 под первым углом 21 отображает красную звезду на синем фоне, а устройство 22 отображает синюю звезду на красном фоне. Если устройства наклонены и рассматриваются, например, под другим углом 24, произойдет переключение цветов, отображаемых каждым устройством. В результате звезда устройства 20 станет синей на красном фоне, а звезда устройства 22 - красной на синем фоне. В то время как первый пример обеспечивает наблюдателю простой способ оценить подлинность устройства, отмечая изменение цвета, устройство по фиг. 7 а обеспечивает более качественную защиту,требуя взаимодополнительного изменения цветов в двух устройствах. Такое выполнение делает устройство весьма ценным благодаря обеспечиваемой легкой верификации, а также тому, что верифицируемый признак (взаимодополнительные цветовые переключения в обоих устройствах) не требует точного согласования положений изображений, полосок и фокусирующих элементов. На фиг. 19 иллюстрируется применение концепции, описанной со ссылками на фиг. 6b и 7 а, к защитной нити. В этом случае изображения 1 и 2 и взаимодополнительные фоновые области периодически повторяются по продольной оси нити или полоски таким образом, что изображения 1 и 2 наблюдаются в чередующихся окнах защитного документа. Аналогично предыдущим вариантам, при наклонах устройства можно наблюдать изображения и переход к взаимодополнительным цветам, как это показано на фиг. 20 для случая, когда устройство наклонено вперед, и на фиг. 21 для случая, когда устройство наклонено назад. Можно видеть, что, наклонив устройство вперед, а затем назад, наблюдатель заметит инверсию изображений в каждом окне. На фиг. 7b иллюстрируется пример, похожий на представленный на фиг. 7 а, но для случая, когда два лентикулярных устройства воспроизводят различные изображения, т.е. когда лентикулярное устройство 22 заменено лентикулярным устройством 23, которое отображает синюю цифру 5 на красном фоне. В остальном этот вариант совпадает с показанным на фиг. 7 а. Другой вариант защитного устройства согласно изобретению, выполненный в виде защитной нити,представлен на фиг. 8. Устройство содержит 5 лентикулярных устройств 30-34, примыкающих одно к другому. Устройства 31, 33 выполнены аналогично устройству по фиг. 4, обеспечивая взаимодополнительные цветовые переходы одно относительно другого (как это описано со ссылкой на фиг. 7). Цилиндрические линзы устройств 31, 33 ориентированы вертикально. Лентикулярные устройства 30, 32, 34 имеют обычную конструкцию и формируют изображения в виде шеврона. Во всех 5 устройствах могут быть применены одинаковые линзы. Полоски изображения под цилиндрическими линзами устройств 30, 32, 34 выполнены таким образом, чтобы создать, как это показано на фиг. 8, эффект движущегося изображения при наклоне защитного устройства влево или вправо. В процессе таких наклонов будет изменяться и вид устройств 31, 33. На фиг. 9 устройство по фиг. 8 показано в сечении. В этом примере элементы изображения, выполненные на полосках, сгенерированы с использованием дифракционных рельефных структур. Как можно видеть на фиг. 9, устройство (как и раньше) содержит массивы цилиндрических линз 2 на прозрачной подложке 4. Под каждой линзой, входящей в устройство 31 или 33, находятся две полоски А, В изображения, форма которых показана на фиг. 5. Под каждой линзой, соответствующей одному из устройств 30, 32, 34, находится группа (в данном примере 6) полосок A-F изображения, создающая эффект движения шеврона. В примере, альтернативном показанному на фиг. 8 и 9, цилиндрические линзы как устройств 31, 33, так и устройств 30, 32, 34 могут быть ориентированы в различных направлениях. Например, цилиндрические линзы устройств 31 и 33 могут быть ориентированы горизонтально, а цилиндрические линзы устройств 30, 32, 34 - вертикально,как это проиллюстрировано на фиг. 22 и 23. Когда защитное устройство наклоняют влево или вправо, т.е. поворачивают вокруг оси 1 (см. фиг. 10), устройства 30, 32 и 34 будут создавать эффект движения изображения, но вид устройств 31, 33 будет оставаться неизменным. И наоборот, когда защитное устройство наклоняют к наблюдателю и от него, т.е. поворачивают вокруг оси 2, устройства 31, 33 обеспечат описанный ранее эффект изменения цвета, но вид устройств 30, 32, 34 останется неизменным. В любом из вариантов, рассмотренных выше, элементы изображения полосок А и В для устройств 31 и 33 не требовалось формировать с использованием рельефных структур; достаточно было использовать обычные печатные технологии. Это справедливо и для устройств 30, 32 и 34, однако применение рельефных структур намного предпочтительнее для получения полосок малой ширины, требующихся для создания эффекта лентикулярной анимации в тонком устройстве. Фиг. 10 и 11 аналогичны фиг. 8 и 9, но они иллюстрируют другой пример, в котором вокруг двух лентикулярных устройств 31, 33, идентичных устройствам 31, 33 по фиг. 8, размещены голографические структуры 36, 38, 40. Когда подобное устройство, в типичном варианте защитную нить, наклоняют влево и вправо (поворачивают вокруг оси 1), структуры, генерирующие голограммы, будут создавать эффект движущегося изображения шеврона, как это можно видеть на фиг. 10. Вид лентикулярных устройств 31, 33 будет оставаться неизменным. Когда же защитное устройство наклоняют к наблюдателю и от него, т.е. поворачивают вокруг оси 2, устройства 31, 33 обеспечивают описанный ранее эффект изменения цвета, но вид устройств 30, 32, 34 останется неизменным. Как можно видеть на фиг. 11, лентикулярные устройства 31, 33 образованы массивами полосок А, В изображения, согласованными по положению с линзами 2, тогда как голографическая микроструктура 50 каждой структуры 36, 38, 40 расположена под частью подложки 4, свободной от линз. Структуры 36, 38, 40, генерирующие голограммы, могут быть выполнены в виде голограмм или элементов изображения на базе дифракционной основы для варьирующихся изображений (DiffractiveOptical Variable Image Device, DOVID). Как было пояснено выше, полоски изображения А, В и т.д. были напечатаны на подложке (или слое-носителе) 4. Однако полоски изображения могут формироваться также в виде рельефной структуры. Примеры различных рельефных структур показаны на фиг. 12. Так, вариант А имеет области изображений (IM) полосок в форме тисненых (вдавленных) линий (углублений), тогда как невдавленные линии соответствуют областям полосок, не содержащих изобретений (NI). В варианте В области (IM) имеют форму выпуклых линий (выступов). В рамках другого подхода рельефные структуры областей IM могут быть в форме дифракционных решеток (вариант С) или микрорельефных мелкошаговых решеток (вариант D). Области (IM) по вариантам А и В могут быть сформированы с решетками (см. варианты Е и F соответственно). Вариант G соответствует использованию в областях IM простой рассеивающей структуры, создающей ахроматический эффект. Кроме того, как было пояснено выше, в некоторых случаях заглубленные области IM по варианту А, не заглубленные области или выступы по варианту 12 В могут быть покрыты печатной краской. Это соответствует варианту Н, в котором слои 100 краски нанесены на выступы. Вариант I основан на применении в областях IM структур типа Aztec-структур. Кроме того, области изображений и области без изображений можно задавать посредством комбинаций элементов различных типов. Так, области (участки) изображений могут быть сформированы микрорельефными структурами, тогда как области без изображений могут быть сформированы решеткой. Можно даже сформировать области изображений и области без изображений с использованием решеток с различным шагом или ориентацией. Высота/глубина выступов/углублений предпочтительно находится в интервале 0,5-10 мкм, более предпочтительно в интервале 1-5 мкм. Типичные значения ширины выступов/углублений будут определяться характером дизайна; как правило, они будут менее 100 мкм, более предпочтительно менее 50 мкм и особенно предпочтительно менее 25 мкм. Ширина полоски изображения и, следовательно, ширина выступов или углублений будет зависеть, в частности, от типа требуемого оптического эффекта. Например,если диаметр фокусирующих элементов равен 30 мкм, простой эффект переключения между двумя видами, А и В, может быть обеспечен при ширине полоски изображения, равной 15 мкм. Альтернативно,для эффекта плавной анимации желательно обеспечить как можно больше видов, обычно по меньшей мере 3, но в идеале даже до 30. В этом случае ширина полоски изображения (и связанная с ней ширина выступов или углублений) должна лежать в интервале 0,1-6 мкм. В других примерах (не изображены) одна или более структур, генерирующих голограммы, могут быть заменены одной или более муаровыми структурами, дающими увеличение. Такие структуры могут быть двумерными (2D) или одномерными (1D). 2D-муаровые структуры подробно описаны в ЕР 1695121 А и WO 94/27254 А. Муаровые структуры с увеличением формируются как комбинации микролинз и микроизображений. В простейшем случае небольшого рассогласования периодов линзовых растров и растров изображений наблюдается растр в увеличенном масштабе с постоянным коэффициентом увеличения и с движением, создаваемым в результате нормального параллакса линзы. В 1D-муаровых структурах с увеличением растр 2D (сферических) линз, используемый в обычной 2D-муаровой структуре с увеличением, заменяется на массив цилиндрических микролинз. В результате элементы микроизображения будут подвергаться увеличению муара только по одной оси, которая совпадает с осью, вдоль которой происходит периодическое изменение кривизны или рельефа линз. Как следствие, микроизображения можно сильно сжать вдоль этой оси, тогда как по оси, ортогональной к указанной оси увеличения, они,по существу, видны наблюдателю в их подлинном размере, т. е. без какого-либо увеличения. В качестве примера на фиг. 24 иллюстрируется очень простой сценарий, согласно которому требуется получить увеличенное изображение муара, соответствующего растру кружков диаметром 2 мм. Предположим, что периодичность и положение микроизображений растра относительно растра микролинз выбраны такими, чтобы получить увеличение муара 50. Если выбрать для удобства ось, вдоль которой изменяется кривизна линз, совпадающей с осью х, растр микроизображений будет образован матрицей эллиптических элементов изображения. При этом малая ось эллипсов (совпадающая с горизонтальной осью х) будет равна 0,04 мм, а большая - 2 мм. Должно быть понятно, что в 1D-муаровой системе параллактическое движение происходит только вдоль той оси, вдоль которой имеются периодические вариации кривизны цилиндрических микролинз. Так, в этом примере данное движение круглого изображения (как и увеличение) будет иметь место только вдоль оси х при наклонах устройства вправо-влево. Соответственно, при наклонах устройства вперед-назад никакого параллактического движения не будет. И наоборот, если систему цилиндрических линз и растр микроизображений повернуть на 90, параллактическое движение будет происходить по оси у при наклонах устройства вперед-назад. Разумеется, можно расположить растры микролинз и микроизображений так, чтобы ось параллакса составляла с осью х или у 45 или любой другой угол, признанный желательным. Комбинация 1D-муарового устройства с увеличением и лентикулярного устройства является особенно эффективной, поскольку они оба содержат лентикулярный линзовый растр, так что один и тот же растр может быть использован для реализации обеих функций комбинированного устройства. В типичном примере комбинации лентикулярной структуры с 1D-муаровой структурой с увеличением лентикулярная структура может обеспечивать простое переключение изображений, а увеличитель муара - эффект параллактического движения. Далее приводится несколько примеров способа изготовления рассмотренных устройств. В первом примере (фиг. 13, 13 а) подложку 240 (например слой ПЭТФ) покрывают литьевой смолой холодного отверждения или термоформуемой смолой 210 (шаг 1). Затем (на шаге 2) эту смолу формуют(методом литья или тиснения) в виде цилиндрического линзового растра 200. После этого другую сторону несущего слоя 240 также покрывают слоем 260 литьевой смолы, отверждаемой УФ-излучением или термоформуемой смолой (шаг 3) и формуют (шаг 4) (методом литья или тиснения) прямоугольные углубления 50 в слое смолы, образующие элементы изображения на полосках А и В, согласованные по положению с линзами 200. Например, первую поверхность рулона прозрачной полимерной пленки из ПЭТФ или аналогичного материала покрывают слоем 210 полимера, отверждаемого УФ-излучением. Подходящие полимеры включают фотополимер NOA61, поставляемый фирмой Norland Products, Inc. (США) и грунтовку Xymara OVD, поставляемую фирмой Ciba или UV9206 фирмы Akzo-Nobel. Затем пленку приводят в контакт с первым тиснильным роликом, несущим негатив матрицы для микролинзового растра 200. Под воздействием тиснильного ролика в слой 210 отверждаемого полимера реплицируется микролинзовый растр 200. По завершении реплицирования производится отверждение слоя полимера УФ-излучением; он покрывается пленкой, а затем отводится от тиснильного ролика. После этого наносят слой 260 полимера, отверждаемого УФ-излучением, такого как NOA61, на противоположную, вторую поверхность пленки (подложки 240), которую после этого приводят в контакт со вторым тиснильным роликом, несущим негатив матрицы для элементов изображений на полосках изображения. Под воздействием тиснильного ролика в слой отверждаемого полимера на второй поверхности прозрачной полимерной пленки реплицируется структура изображений. По завершении реплицирования производится отверждение слоя полимера УФ-излучением, а затем пленку с нанесенным покрытием отводят от тиснильного ролика. На тисненую поверхность слоя 260 наносят равномерно пигментированный или окрашенный материал (содержащий первый непрозрачный краситель 52, такой как пигментированный вариант упомянутых литьевых смол, или, например, краску для глубокой печати, такую как 60473G производства фирмыLuminescence), который заполнит углубления 50 и образует покрытие для всего слоя 260 (шаг 5). Покрытие наносится обычно методом глубокой печати, офсетной печати или флексографии или с использованием анилоксового ролика. На шаге 6 удаляют избыток первого красителя 52 с помощью ракельного ножа так, чтобы этот краситель остался только в углублениях 50, которые образуют элементы изображения внутри полоски. На шаге 7 поверх слоя 260 смолы, как правило, методом глубокой печати, офсетной печати или флексографии наносят второй краситель 54 в виде пигментированного варианта упомянутых литьевых смол или, например, краски для глубокой печати, такой как 60473G производства фирмы Luminescence. В результате в областях полоски, не несущих изображения, через линзы 200 будет наблюдаться второй краситель 54, тогда как в областях изображения будет виден первый краситель 52. Таким образом, наблюдатель будет видеть цветное изображение на фоне, окрашенном другим цветом. На фиг. 14 иллюстрируется модифицированный вариант способа, у которого шаги 1-4 такие же, как были описаны со ссылкой на фиг. 13. Однако на шаге 5 А первый краситель 52 наносят на неуглубленные участки слоя 260, используя офсетный метод переноса с анилоксового ролика или офсетного полотна или метод офсетной печати, флексографии или глубокой печати. Затем, на шаге 6 А слой 260 равномерно покрывают слоем второго красителя 54, который при этом заполняет также углубления 50. Эта операция может выполняться без применения метода глубокой печати или офсетной печати. В этом случае второй краситель 54 будет соответствовать элементам изображения, а первый краситель 52 - элементам без изображений, т.е. он будет формировать цветные области фона. На фиг. 15, 15 а иллюстрируется альтернативный способ, в котором полоски изображения формируют созданием дифрагирующих поверхностных рельефов. На шаге 1 несущий слой (подложку) 240 покрывают слоем 260 литьевой смолы холодного отверждения или термоформуемой смолы. Представленное устройство содержит полоски А и В, соответствующие обеспечиваемым лентикулярным устройством видам А и В, включающим области изображений и области без изображений. В полосках А области изображений задаются одной решеточной структурой X, а в полосках В - второй решеточной структурой Y, отличной от первой. Затем с помощью предварительно созданных оригиналов решеточные структуры X, Y формируют одновременно методом тиснения в зоне открытых поверхностей слоя 260 смолы (шаг 2). Использование двух различных решеточных структур для областей изображения полосок А и В обеспечивает визуальный контраст благодаря различным дифракционным цветовым эффектам. Различие между областями не является существенным, и области изображения могут быть заданы одной и той же структурой типа дифракционной решетки. Области без изображений также могут задаваться решеточной структурой, которая отличается от структуры в области изображения. Решеточные структуры могут отличаться, например, углом разворота и шагом. Затем на поверхность решеточной рельефной структуры наносят покрытие в виде отражающего слоя 60 (шаг 3). Это может быть слой металла или материала с высоким показателем преломления. Применение (как правило, неорганических) материалов с высоким показателем преломления хорошо известно в данной отрасли и описано, например, в US 4856857. Типичными примерами материалов, пригодных для слоя с высоким показателем преломления, являются сульфид цинка, диоксид титана и диоксид циркония. Замена слоя металла, наносимого осаждением в вакууме, усиливающим отражение прозрачным слоем, позволяющим получать изображения с высоким разрешением, особенно желательна, если защитное устройство согласно изобретению помещают на прозрачные зоны (обычно именуемые окнами) защищенных документов. Затем покрывают другую сторону несущего слоя 240 литьевой смолой, отверждаемой УФизлучением или термоформуемой смолой 210 (шаг 4), после чего в слое этой смолы формуют методом тиснения цилиндрические линзы 200 так, чтобы они были согласованы по положению с полосками А и В(шаг 5). В описанных примерах в качестве лентикулярных фокусирующих элементов применялись цилиндрические линзы. Однако должно быть понятно, что они могут быть заменены микрозеркалами. На фиг. 25 представлено в сечении типичное защитное устройство согласно изобретению, использующее в качестве фокусирующих элементов микрозеркала. В этом примере в термоформуемой смоле 610 сформирована серия микрозеркал 600 путем осаждения в вакууме после формирования цилиндрических линз, как это было описано выше, слоя металла на заднюю поверхность слоя смолы. Лентикулярное устройство содержит 4 полоски A-D изображения, образованные на верхней поверхности устройства. При этом области изображений этих полосок образованы запечатыванием приподнятых участков (выступов). Защитное устройство согласно изобретению может быть выполнено машиночитаемым путем введения детектируемых материалов в любой из его слоев или введением отдельных машиночитаемых слоев. Детектируемые материалы, способные реагировать на внешние воздействия, содержат, например,флуоресцентные, фосфоресцентные, поглощающие в инфракрасном диапазоне, термохромные, фотохромные, магнитные, электрохромные, электропроводные и пьезохромные материалы. Защитное устройство согласно изобретению может содержать также дополнительные защитные средства, такие как любые печатные изображения, металлические слои, которые могут быть непрозрачными, полупрозрачными или скрытыми. Подобные металлические слои могут содержать негативные или позитивные знаки, сформированные известными методами деметаллизации. В защитное устройство могут быть дополнительно включены оптически изменяющиеся материалы,такие как тонкопленочные интерференционные элементы, жидкокристаллические и фотоннокристаллические материалы. Такие материалы могут использоваться в форме пленочных слоев или пигментов, пригодных для нанесения методом печати. На фиг. 16 а и 16b показано второе защитное средство в форме деметаллизированного изображения,встроенного внутрь защитного устройства согласно изобретению. Представленная на фиг. 16 а защитная нить имеет области 400, содержащие взаимодополнительные лентикулярные устройства с переключением изображений, и области, содержащие деметаллизированные знаки 410. Поверх слоя, содержащего изображения, образующие рельефные структуры 430 между микролинзами растра 440, был нанесен ме- 10024800 таллизированный слой 420. Наличие слоя 420 металла дает два преимущества. Во-первых, он может повысить яркость и контрастность элементов изображения, образованных рельефными структурами 430,особенно если для формирования этих элементов используются дифракционные рельефные структуры. Во-вторых, он позволяет создать деметаллизированные знаки, наблюдаемые в отраженном, но более предпочтительно в проходящем свете. В данном примере деметаллизированные знаки 410 находятся в областях, отличных от областей с лентикулярным эффектом, однако в альтернативном варианте оба эффекта могут быть созданы с взаимным наложением. Один из путей получения частично металлизированных/деметаллизированных пленок, не содержащих металла в контролируемых, четко определенных зонах, состоит в селективной деметаллизации областей с применением технологии фоторезиста и травления, как это описано в US 4652015 В. Для получения сходных эффектов известны и другие методы, включающие, например, осаждение алюминия в вакууме через маску. Альтернативно, алюминий может быть селективно удален с композитной полоски из пластикового носителя с алюминием, нанесенным с помощью эксимерного лазера. Металлические области могут быть также сформированы методом печати краской создающей эффект присутствия металла, например печатной краской Metallstar, продаваемой фирмой Eckart. Присутствие металлического слоя может быть использовано, чтобы скрыть темный магнитный машиночитаемый слой. При использовании в устройстве магнитного материала он может иметь любую конфигурацию; однако обычно применяются магнитные нити или блоки для формирования кодовых структур. Приемлемые магнитные материалы включают пигменты на основе оксида железа (Fe2O3 илиFe3O4), феррит бария или стронция, железо, никель, кобальт и их сплавы. В этом контексте термин"сплав" охватывает такие материалы, как никель-кобальт, железо-алюминий-никель-кобальт и т.д. Пригодны, в частности, материалы типа лепесткового никеля или железа. Поперечные размеры типичных лепестков никеля составляют 5-50 мкм при толщине менее 2 мкм. Типичные лепестки железа имеют поперечные размеры порядка 10-30 мкм и при толщине менее 2 мкм. В альтернативном машиночитаемом варианте прозрачный магнитный слой может быть встроен в устройство в любом положении. Подходящие прозрачные магнитные слои, содержащие распределенные по ним частицы магнитных материалов, размеры и концентрация которых выбраны такими, чтобы магнитный слой оставался прозрачным, описаны в WO 03/091953 и WO 03/091952. В защищаемый документ (например в его прозрачное окно) могут быть встроены и другие варианты защитного устройства согласно изобретению. Защищаемый документ может иметь подложку, выполненную из любого подходящего материала, включая бумагу и полимер. Методы формирования прозрачной области в каждом из этих типов подложки известны. Так, в WO 83/00659 описана полимерная банкнота с прозрачной подложкой со светонепроницаемым покрытием на обеих сторонах подложки. В определенных зонах на обеих сторонах подложки это покрытие удаляют с получением прозрачной области. В ЕР 1141480 описан способ получения прозрачной области в бумажной подложке. Другие способы получения таких областей в бумажных подложках раскрыты в ЕР 0723501, ЕР 0724519, ЕР 1398174 иWO 03/054297. Согласно другому аспекту изобретения контраст между первым и вторым изображениями обеспечивается оставлением одних элементов изображения непокрытыми. Как пример, первая полоска А 1 изображения на фиг. 5 в области фона 12 является черной, но в области символа 10 она не имеет покрытия. В отличие от нее полоска В 1 изображения не имеет покрытия в области фона 12 и является черной в области символа 10. Подобный частичный поперечный сдвиг между линиями символа и фона означает, что при наклонах устройства так, как показано на фиг. 4 а, будет иметь место взаимодополнительный переход от черной области к неокрашенной. Если остальные слои устройства, по существу, прозрачны, данный переход от черной области к прозрачной можно наблюдать. В следующем примере вышеописанные черные изображения могут быть заменены материалом с высоким коэффициентом отражения, например металлическим. При этом взаимодополнительные области изображения будут снова оставаться непокрытыми. Например, в этом случае первая полоска А 1 изображения на фиг. 5 в области фона 12 является металлической, но в области символа 10 она останется непокрытой. В отличие от нее полоска В 1 изображения не имеет покрытия в области фона 12 и является металлической в области символа 10. Подобный частичный поперечный сдвиг между линиями символа и фона означает, что при наклонах устройства так, как показано на фиг. 17 а, будет иметь место взаимодополнительный переход от металлической области к неокрашенной. Если остальные слои устройства, по существу, прозрачны, данный переход от металлической области к прозрачной можно наблюдать. Применение высокоотражающих элементов изображения, подобных описанным со ссылкой на фиг. 17 а, позволяет создать устройства, имеющие области, которые кажутся высокоотражающими под одним углом зрения и, по существу, прозрачными под вторым углом. Это проиллюстрировано на фиг. 17b, на которой представлено, в сечении, защитное устройство, содержащее прозрачный полимерный несущий слой 500, на одной стороне которого образован растр из микролинз 510, а на противоположной стороне массив полосок А и В, содержащих металлизированные элементы изображения и фон (область без изображений и покрытия). Такое выполнение соответствует области звезды для устройства по фиг. 17 а, т.е. сечению плоскостью Е-Е. При этом в фоновой области на фиг. 17 а имеется взаимодополнительный мас- 11024800 сив полосок А и В, содержащих элементы изображения без покрытия и металлизированный фон без элементов изображения. Рассмотрим теперь зону со звездой при наклоне устройства по фиг. 17 а нижней стороной вперед(НЧВ). Видны области В без покрытия, так что устройство кажется прозрачным. Если же устройство наклонено верхней стороной вперед (ВЧВ), наблюдаются металлизированные области, так что устройство представляется высокоотражающим и металлическим. Было обнаружено, что переход от металлического вида к прозрачному оптимизирован, если металлические (А) и непокрытые (В) полоски имеют различную ширину, причем отношение ширины металлических полосок к ширине полосок без покрытия лежит в интервале 25-35:75-65. Металлические области могут быть образованы методом осаждения в вакууме тонкого металлического слоя через маску или формированием областей без покрытия посредством деметаллизации. Альтернативно, массив металлизированных линий можно сгенерировать, используя линзы для осуществления фотоабляции металла. Металлические области могут быть сформированы также с применением металлических печатных красок. На фиг. 18 иллюстрируется пример деметаллизации. На шаге 1 формируют углубления 520, используя процесс профилирования/отверждения в слое 530 смолы. Углубления 520 соответствуют в готовом устройстве неметаллизированным областям. На шаге 2 всю поверхность слоя смолы покрывают слоем 540 металла (алюминия), предпочтительно посредством осаждения в вакууме. На шаге 3 неуглубленные области покрывают слоем 560 резиста, обычно используя процесс офсетной печати или глубокой печати. На шаге 4 структуру погружают в реактив травления металла, такой как концентрированный раствор гидроксида натрия, и удаляют алюминий в областях, не покрытых резистом. Затем удаляют оставшийся резист 560 с получением устройства, содержащего металлические и неметаллические области. Хотя на фиг. 17 а представлено устройство, содержащее область изображения или фоновую область,их наличие не является существенным, и устройство может просто содержать однородную сетку металлических линий, разделенных прозрачными областями без покрытия. Такое устройство при наклонах будет изменять свой вид от однородно прозрачного до металлического. Подобные устройства с переходом между металлическим и прозрачным видами могут быть помещены поверх других знаков на защищенном документе, так что под одним углом зрения, когда устройство выглядит металлическим, другие знаки скрыты, а под вторым углом зрения устройство является прозрачным, так что обнаруживаются расположенные под ним знаки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитное устройство, снабженное лентикулярным устройством, содержащим растр лентикулярных фокусирующих элементов в виде цилиндрических линз, расположенных над соответствующим ему массивом пар полосок изображения, или цилиндрических микрозеркал, расположенных под соответствующим ему массивом пар полосок изображения, с обеспечением возможности видеть, с использованием лентикулярных фокусирующих элементов, соответствующих указанным парам, при наблюдении в первом направлении первую полоску изображения из каждой пары, а при наблюдении во втором направлении, отличном от первого, вторую полоску изображения из каждой пары, при этом одна из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете и второе изображение во втором цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение во втором цвете и второе изображение в первом цвете, так что при наклоне устройства наблюдается переход цвета от первого изображения к второму и наоборот. 2. Устройство по п.1, отличающееся тем, что дополнительно содержит промежуточную зону, расположенную между первым и вторым изображениями, при этом в промежуточной зоне каждая полоска изображения имеет промежуточную секцию, образованную участками первого и второго цветов, расположенными рядом друг с другом. 3. Устройство по п.2, отличающееся тем, что в промежуточной зоне сформировано более одной промежуточной секции, при этом по меньшей мере в двух промежуточных секциях первый и второй цвета размещены взаимодополнительным образом. 4. Устройство по п.1, отличающееся тем, что дополнительно содержит промежуточную зону, расположенную между первым и вторым изображениями, при этом в промежуточной зоне каждая полоска изображения имеет промежуточную секцию, а все промежуточные секции имеют одинаковый цвет,предпочтительно первый или второй цвет. 5. Устройство по любому из предыдущих пунктов, отличающееся тем, что дополнительно содержит второе лентикулярное устройство, имеющее ту же конструкцию, что и первое лентикулярное устройство,но в котором каждая пара полосок изображения сформирована таким образом, что первая полоска изображения задает части первого изображения во втором цвете, а второго изображения в первом цвете, а другая полоска изображения имеет части, задающие первое изображение в первом цвете, а второе изображение во втором цвете. 6. Устройство по п.5, отличающееся тем, что первое и второе лентикулярные устройства располо- 12024800 жены одно рядом с другим. 7. Устройство по любому из предыдущих пунктов, отличающееся тем, что второе изображение образует фон для первого изображения. 8. Защитное устройство, снабженное лентикулярным устройством, содержащим растр лентикулярных фокусирующих элементов, расположенный над соответствующим ему массивом пар полосок изображения с обеспечением возможности видеть, через лентикулярные фокусирующие элементы, соответствующие указанным парам, при наблюдении в первом направлении первые полоски изображения из каждой пары, а при наблюдении во втором направлении, отличном от первого, вторые полоски изображения из каждой пары, отличающееся тем, что одна из каждой пары полосок изображения имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей,задающих второе изображение или фон, а другая полоска из каждой пары имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, так что при наклоне устройства наблюдается переход от первого изображения к второму изображению или фону и наоборот. 9. Устройство по п.8, отличающееся тем, что дополнительно содержит промежуточную зону, расположенную между первым и вторым изображениями или фоном, при этом в промежуточной зоне каждая полоска изображения имеет промежуточную секцию, образованную непрозрачными и прозрачными участками, расположенными рядом друг с другом. 10. Устройство по п.9, отличающееся тем, что в промежуточной зоне сформировано более одной промежуточной секции, при этом по меньшей мере в двух промежуточных секциях непрозрачные и прозрачные участки размещены взаимодополнительным образом. 11. Устройство по любому из пп.8-10, отличающееся тем, что дополнительно содержит второе лентикулярное устройство, имеющее ту же конструкцию, что и первое лентикулярное устройство, но в котором в каждой паре полосок первая полоска изображения имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, а вторая полоска имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон. 12. Устройство по любому из пп.8-11, отличающееся тем, что непрозрачные части являются металлическими. 13. Устройство по любому из предыдущих пунктов, отличающееся тем, что первое изображение содержит символ, букву или графику. 14. Устройство по любому из предыдущих пунктов, отличающееся тем, что полоски изображения согласованы по положению с лентикулярными фокусирующими элементами. 15. Устройство по любому из предыдущих пунктов, отличающееся тем, что полоски изображения сформированы с использованием печатных красок. 16. Устройство по любому из пп.1-14, отличающееся тем, что полоски изображения сформированы рельефной структурой. 17. Устройство по п.16, отличающееся тем, что рельефная структура образована на подложке посредством тиснения или реплицирования с УФ-отверждением. 18. Устройство по п.16 или 17, отличающееся тем, что рельефная структура содержит структуры типа дифракционных решеток. 19. Устройство по любому из предыдущих пунктов, отличающееся тем, что ширина каждой полоски изображения составляет менее 100 мкм, предпочтительно менее 50 мкм, наиболее предпочтительно 525 мкм. 20. Устройство по любому из предыдущих пунктов, отличающееся тем, что период лентикулярного фокусирующего растра выбран в интервале 5-200 мкм, предпочтительно 10-60 мкм, наиболее предпочтительно 20-40 мкм. 21. Устройство по любому из предыдущих пунктов, отличающееся тем, что лентикулярные фокусирующие элементы сформированы посредством термотиснения или реплицирования с УФотверждением. 22. Устройство по любому из предыдущих пунктов, отличающееся тем, что полоски изображения образованы в или на подложке, дополнительно снабженной голографической структурой, выполненной отдельно от лентикулярного устройства. 23. Защищенный документ, снабженный защитным устройством, размещенным на поверхности защищенного документа или составляющим его интегральную часть и выполненным в соответствии с любым из предыдущих пунктов. 24. Документ по п.23, отличающийся тем, что выбран из группы, состоящей из банкнот, чеков, паспортов, идентификационных карт, сертификатов аутентичности, гербовых марок и других документов для подтверждения ценности или идентификации личности. 25. Документ по п.24, отличающийся тем, что содержит подложку с прозрачной частью, при этом на противоположных сторонах прозрачной части расположены лентикулярные фокусирующие элементы и полоски изображения. 26. Способ изготовления защитного устройства, включающий обеспечение наличия растра цилиндрических лентикулярных фокусирующих элементов в виде линз или микрозеркал на одной стороне прозрачной подложки и наличие соответствующего растру массива пар полосок изображения на другой ее стороне с формированием полосками изображения и цилиндрическими лентикулярными фокусирующими элементами лентикулярного устройства, при рассматривании которого в первом направлении видны через соответствующие лентикулярные фокусирующие элементы первые полоски изображения из каждой пары, а при рассматривании во втором направлении видны через соответствующие лентикулярные фокусирующие элементы вторые полоски изображения из каждой пары, при этом одна из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете и второе изображение во втором цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение во втором цвете и второе изображение в первом цвете, так что при наклоне устройства наблюдается переход цвета от первого изображения к второму и наоборот. 27. Способ по п.26, отличающийся тем, что включает формирование промежуточной зоны, расположенной между первым и вторым изображениями, при этом в промежуточной зоне каждая полоска изображения имеет промежуточную секцию, образованную участками первого и второго цветов, расположенными рядом друг с другом. 28. Способ по п.27, отличающийся тем, что включает формирование в промежуточной зоне более одной промежуточной секции, при этом по меньшей мере в двух промежуточных секциях первый и второй цвета размещены взаимодополнительным образом. 29. Способ по любому из пп.26-28, отличающийся тем, что включает обеспечение наличия второго лентикулярного устройства, имеющего ту же конструкцию, что и первое лентикулярное устройство, но в котором каждая пара полосок изображения сформирована таким образом, что первая полоска изображения задает части первого изображения во втором цвете, а второго изображения в первом цвете, тогда как другая полоска из каждой пары полосок изображения имеет части, задающие первое изображение в первом цвете, а второе изображение во втором цвете. 30. Способ по п.29, отличающийся тем, что первое и второе лентикулярные устройства размещают одно рядом с другим. 31. Способ по любому из пп.26-30, отличающийся тем, что посредством второго изображения образуют фон для первого изображения. 32. Способ изготовления защитного устройства, включающий обеспечение наличия растра лентикулярных фокусирующих элементов на одной стороне прозрачной подложки и наличие соответствующего растру массива пар полосок изображения на другой ее стороне с формированием полосками изображения и лентикулярными фокусирующими элементами лентикулярного устройства, при рассматривании которого в первом направлении видны через соответствующие лентикулярные фокусирующие элементы первые полоски изображения из каждой пары, а при рассматривании во втором направлении видны через соответствующие лентикулярные фокусирующие элементы вторые полоски изображения из каждой пары, отличающийся тем, что одна из каждой пары полосок изображения имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон, а другая полоска из каждой пары имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, так что при наклоне устройства наблюдается переход от первого изображения к второму изображению или фону и наоборот. 33. Способ по п.32, отличающийся тем, что включает формирование промежуточной зоны, расположенной между первым и вторым изображениями, при этом в промежуточной зоне каждая полоска изображения имеет промежуточную секцию, образованную непрозрачными и прозрачными участками, расположенными рядом друг с другом. 34. Способ по п.33, отличающийся тем, что включает формирование в промежуточной зоне более одной промежуточной секции, при этом по меньшей мере в двух промежуточных секциях непрозрачные и прозрачные участки размещены взаимодополнительным образом. 35. Способ по любому из пп.32-34, отличающийся тем, что включает обеспечение наличия второго лентикулярного устройства, имеющего ту же конструкцию, что и первое лентикулярное устройство, но в котором каждая пара полосок изображения сформирована таким образом, что первая полоска изображения имеет одну или более прозрачных частей, задающих первое изображение, и одну или более непрозрачных частей, задающих второе изображение или фон, а вторая полоска имеет одну или более непрозрачных частей, задающих первое изображение, и одну или более прозрачных частей, задающих второе изображение или фон. 36. Способ по п.35, отличающийся тем, что первое и второе лентикулярные устройства размещают одно рядом с другим. 37. Способ по любому из пп.32-36, отличающийся тем, что непрозрачные части выполняют металлическими. 38. Способ по любому из пп.26-37, отличающийся тем, что в первое изображение включают символ, букву или графику. 39. Способ по любому из пп.26-38, отличающийся тем, что полоски согласовывают по положению с лентикулярными фокусирующими элементами. 40. Способ по любому из пп.26-39, отличающийся тем, что полоски изображения распечатывают на подложку. 41. Способ по любому из пп.26-40, отличающийся тем, что полоски изображения выполняют в виде рельефной структуры, которую формируют в подложке посредством тиснения или реплицирования с УФ-отверждением. 42. Способ по любому из пп.26-41, предназначенный для изготовления устройства по любому из пп. 1-22.
