Крепежный элемент для обрешетин и строительная конструкция с его использованием

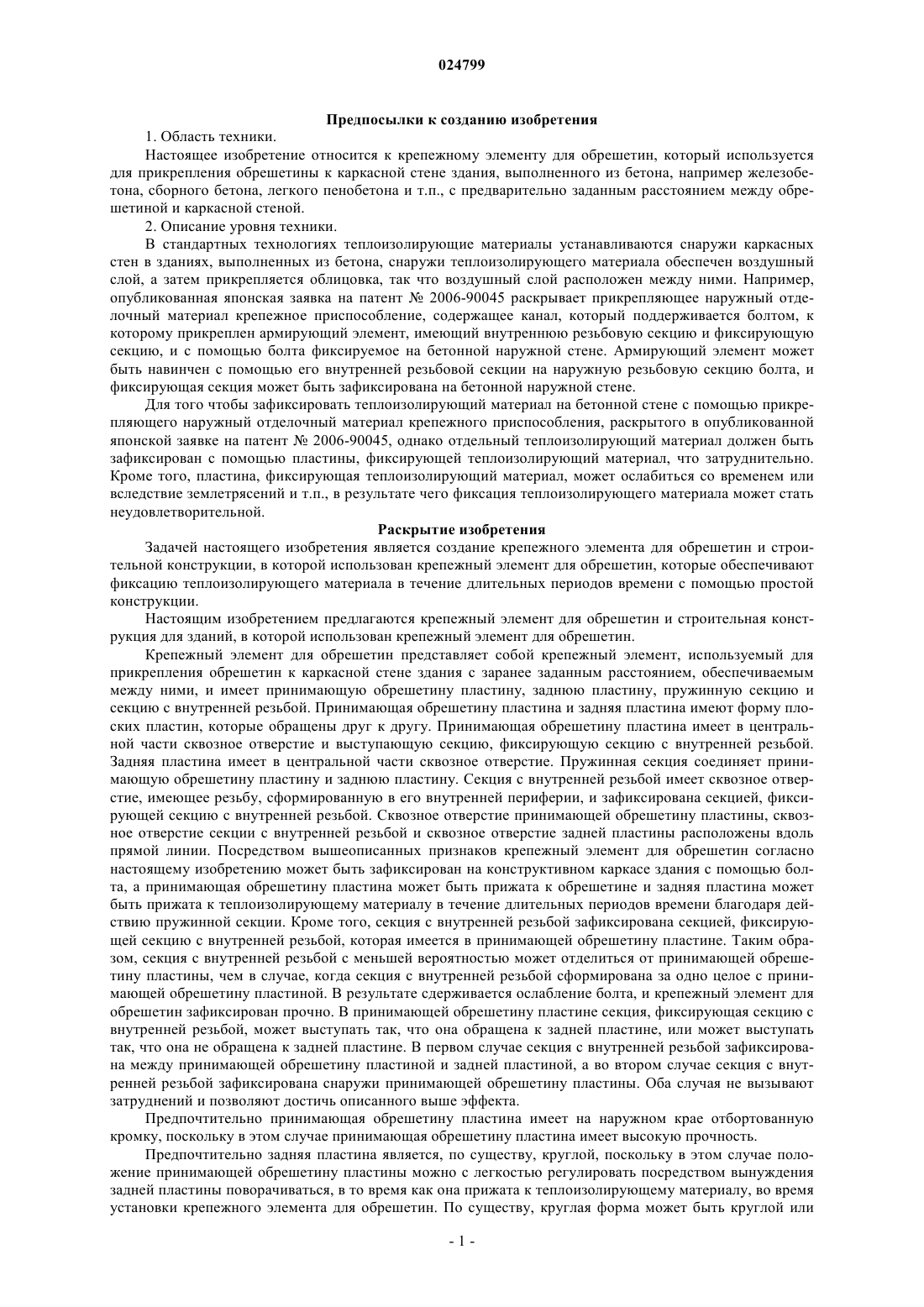

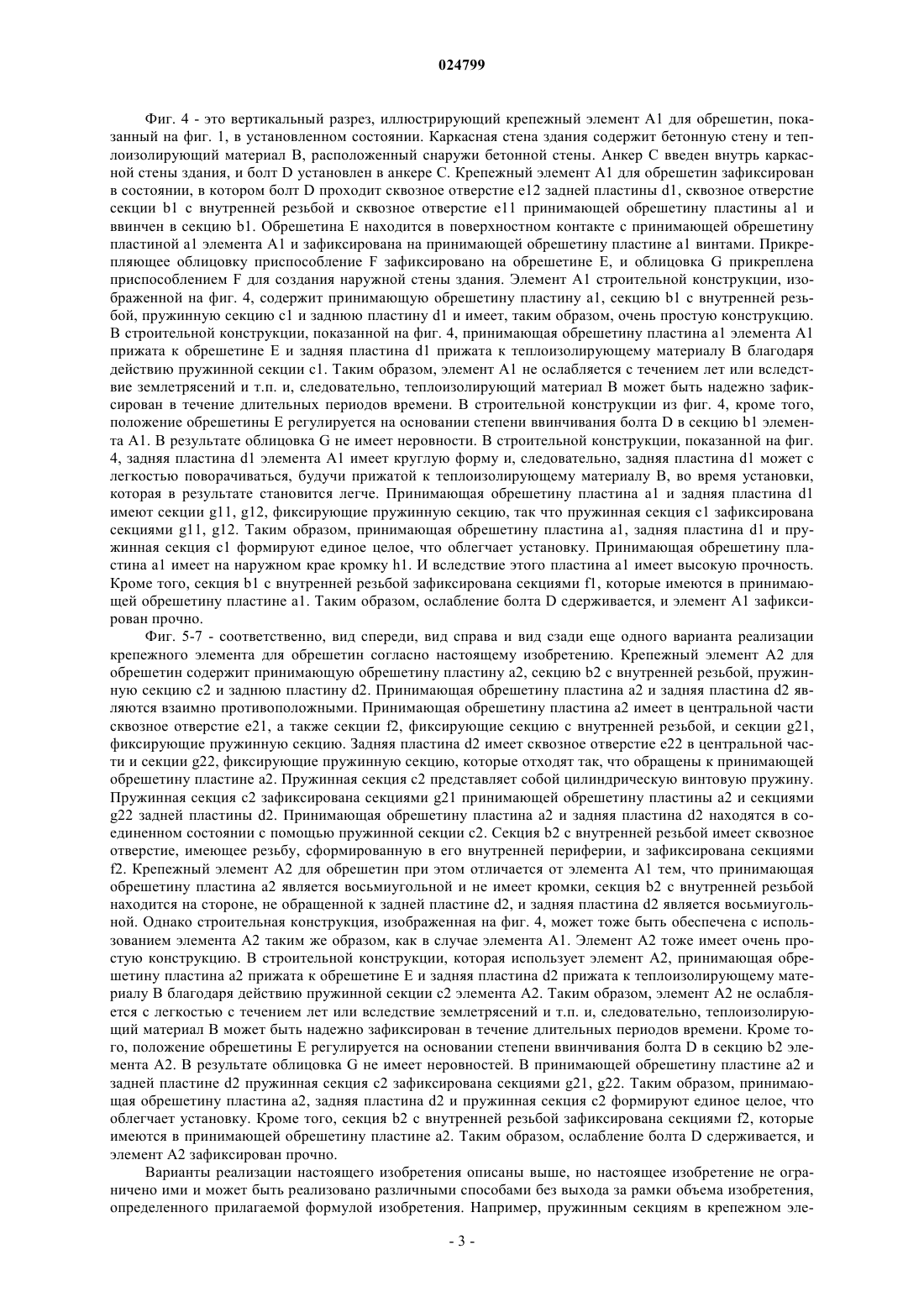

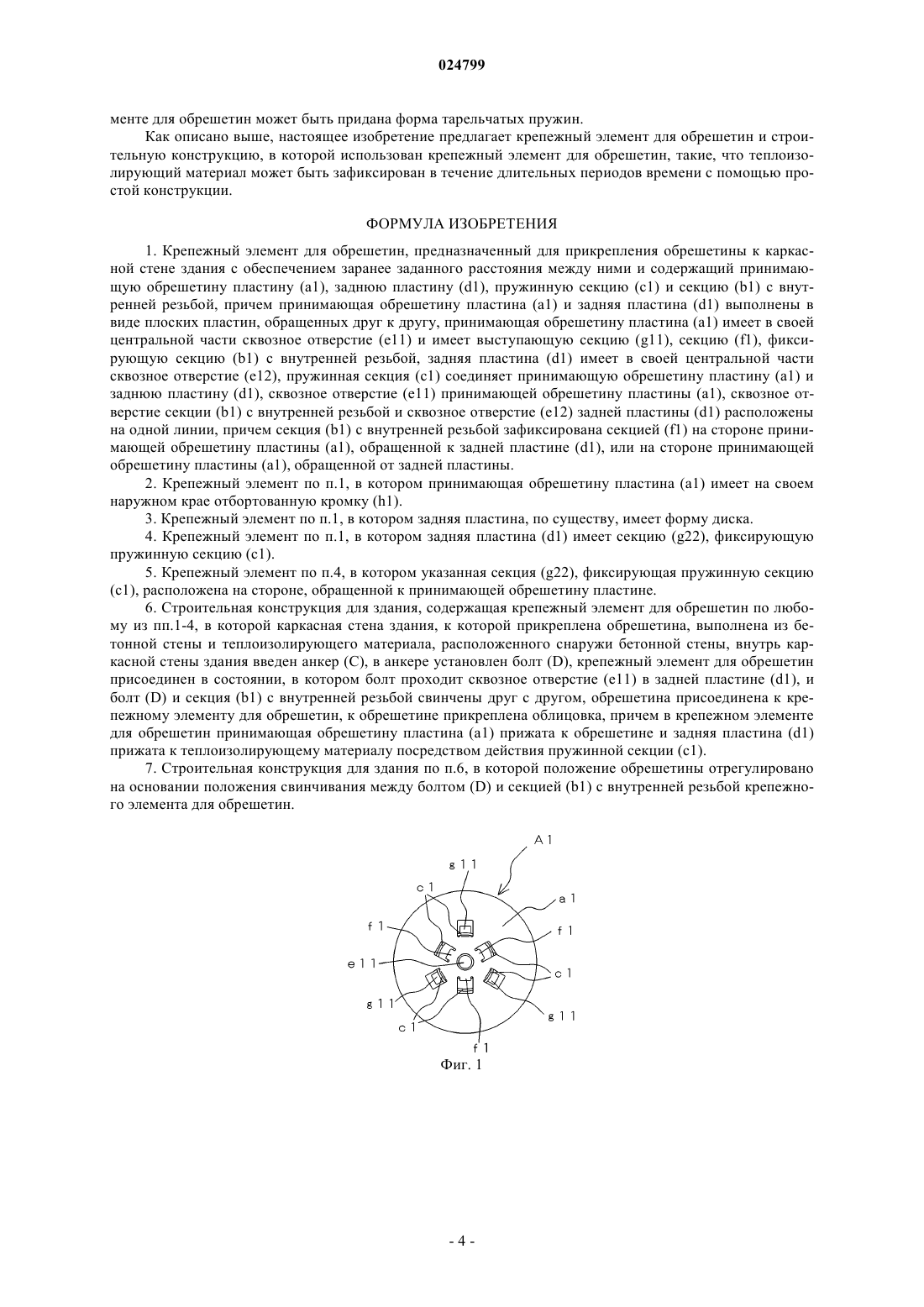

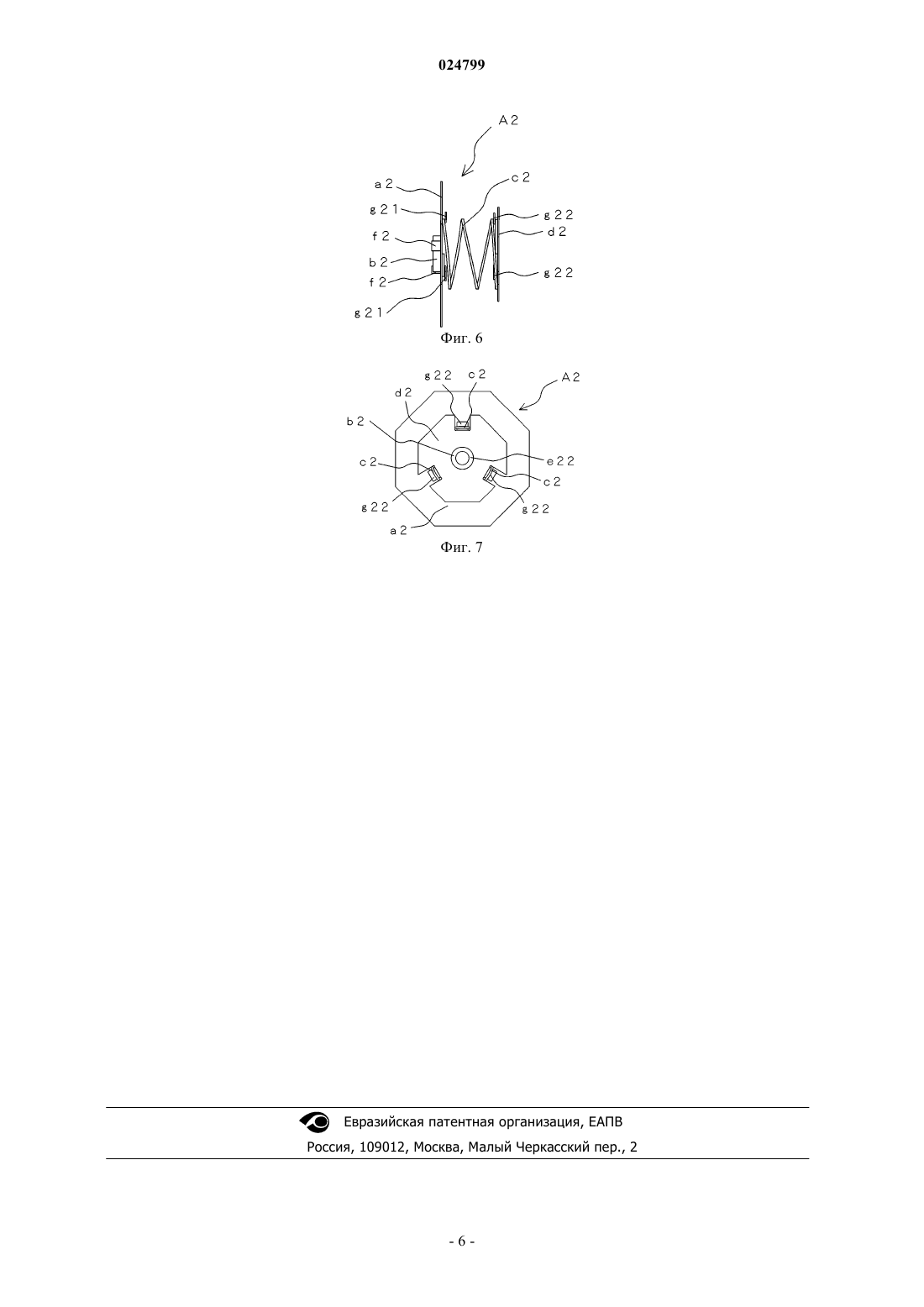

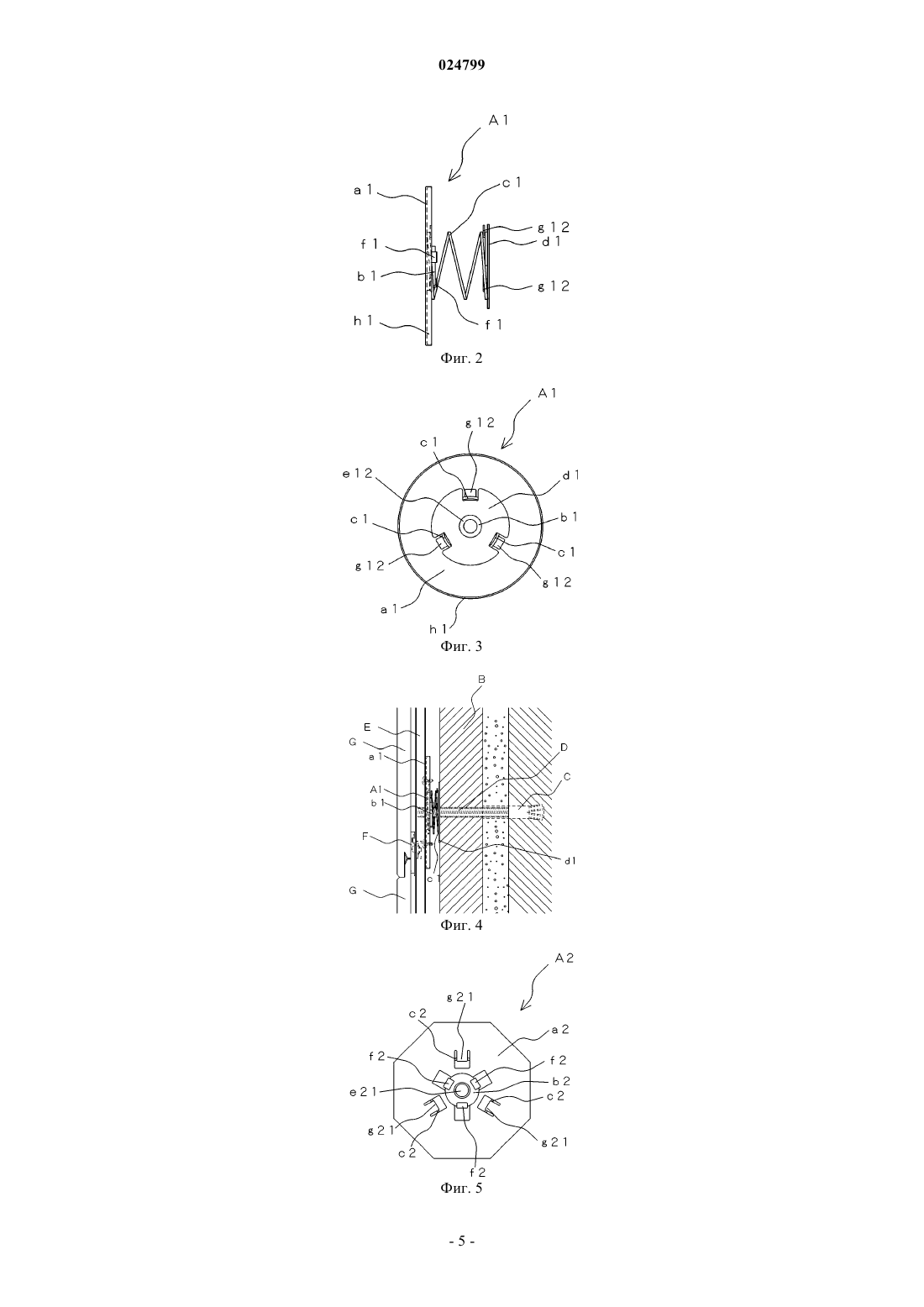

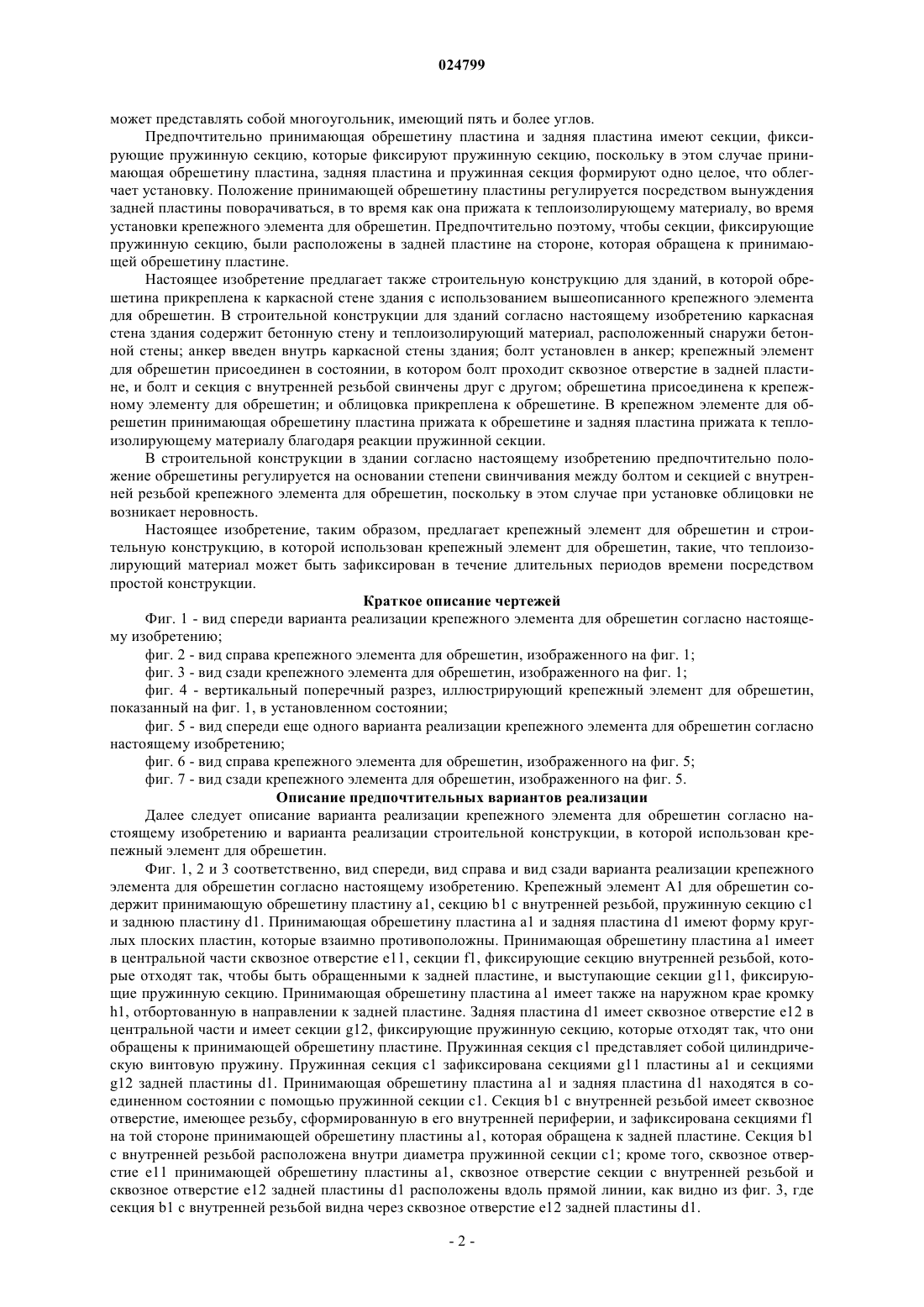

КРЕПЕЖНЫЙ ЭЛЕМЕНТ ДЛЯ ОБРЕШЕТИН И СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ С ЕГО ИСПОЛЬЗОВАНИЕМ Крепежный элемент для обрешетин содержит принимающую обрешетину пластину, имеющую сквозное отверстие и секцию, фиксирующую секцию с внутренней резьбой; заднюю пластину,имеющую сквозное отверстие; пружинную секцию и секцию с внутренней резьбой. Пружинная секция соединяет принимающую обрешетину пластину и заднюю пластину. Секция с внутренней резьбой имеет сквозное отверстие, имеющее резьбу, сформированную в его внутренней периферии,и зафиксирована секциями, фиксирующими секцию с внутренней резьбой. В строительной конструкции для здания крепежный элемент для обрешетин присоединен к каркасной стене здания,которая выполнена из бетонной стены и теплоизолирующего материала, расположенного снаружи последней, в состоянии, в котором секция с внутренней резьбой свинчена с болтом. Принимающая обрешетину пластина прижата к обрешетине и задняя пластина прижата к теплоизолирующему материалу. Предпосылки к созданию изобретения 1. Область техники. Настоящее изобретение относится к крепежному элементу для обрешетин, который используется для прикрепления обрешетины к каркасной стене здания, выполненного из бетона, например железобетона, сборного бетона, легкого пенобетона и т.п., с предварительно заданным расстоянием между обрешетиной и каркасной стеной. 2. Описание уровня техники. В стандартных технологиях теплоизолирующие материалы устанавливаются снаружи каркасных стен в зданиях, выполненных из бетона, снаружи теплоизолирующего материала обеспечен воздушный слой, а затем прикрепляется облицовка, так что воздушный слой расположен между ними. Например,опубликованная японская заявка на патент 2006-90045 раскрывает прикрепляющее наружный отделочный материал крепежное приспособление, содержащее канал, который поддерживается болтом, к которому прикреплен армирующий элемент, имеющий внутреннюю резьбовую секцию и фиксирующую секцию, и с помощью болта фиксируемое на бетонной наружной стене. Армирующий элемент может быть навинчен с помощью его внутренней резьбовой секции на наружную резьбовую секцию болта, и фиксирующая секция может быть зафиксирована на бетонной наружной стене. Для того чтобы зафиксировать теплоизолирующий материал на бетонной стене с помощью прикрепляющего наружный отделочный материал крепежного приспособления, раскрытого в опубликованной японской заявке на патент 2006-90045, однако отдельный теплоизолирующий материал должен быть зафиксирован с помощью пластины, фиксирующей теплоизолирующий материал, что затруднительно. Кроме того, пластина, фиксирующая теплоизолирующий материал, может ослабиться со временем или вследствие землетрясений и т.п., в результате чего фиксация теплоизолирующего материала может стать неудовлетворительной. Раскрытие изобретения Задачей настоящего изобретения является создание крепежного элемента для обрешетин и строительной конструкции, в которой использован крепежный элемент для обрешетин, которые обеспечивают фиксацию теплоизолирующего материала в течение длительных периодов времени с помощью простой конструкции. Настоящим изобретением предлагаются крепежный элемент для обрешетин и строительная конструкция для зданий, в которой использован крепежный элемент для обрешетин. Крепежный элемент для обрешетин представляет собой крепежный элемент, используемый для прикрепления обрешетин к каркасной стене здания с заранее заданным расстоянием, обеспечиваемым между ними, и имеет принимающую обрешетину пластину, заднюю пластину, пружинную секцию и секцию с внутренней резьбой. Принимающая обрешетину пластина и задняя пластина имеют форму плоских пластин, которые обращены друг к другу. Принимающая обрешетину пластина имеет в центральной части сквозное отверстие и выступающую секцию, фиксирующую секцию с внутренней резьбой. Задняя пластина имеет в центральной части сквозное отверстие. Пружинная секция соединяет принимающую обрешетину пластину и заднюю пластину. Секция с внутренней резьбой имеет сквозное отверстие, имеющее резьбу, сформированную в его внутренней периферии, и зафиксирована секцией, фиксирующей секцию с внутренней резьбой. Сквозное отверстие принимающей обрешетину пластины, сквозное отверстие секции с внутренней резьбой и сквозное отверстие задней пластины расположены вдоль прямой линии. Посредством вышеописанных признаков крепежный элемент для обрешетин согласно настоящему изобретению может быть зафиксирован на конструктивном каркасе здания с помощью болта, а принимающая обрешетину пластина может быть прижата к обрешетине и задняя пластина может быть прижата к теплоизолирующему материалу в течение длительных периодов времени благодаря действию пружинной секции. Кроме того, секция с внутренней резьбой зафиксирована секцией, фиксирующей секцию с внутренней резьбой, которая имеется в принимающей обрешетину пластине. Таким образом, секция с внутренней резьбой с меньшей вероятностью может отделиться от принимающей обрешетину пластины, чем в случае, когда секция с внутренней резьбой сформирована за одно целое с принимающей обрешетину пластиной. В результате сдерживается ослабление болта, и крепежный элемент для обрешетин зафиксирован прочно. В принимающей обрешетину пластине секция, фиксирующая секцию с внутренней резьбой, может выступать так, что она обращена к задней пластине, или может выступать так, что она не обращена к задней пластине. В первом случае секция с внутренней резьбой зафиксирована между принимающей обрешетину пластиной и задней пластиной, а во втором случае секция с внутренней резьбой зафиксирована снаружи принимающей обрешетину пластины. Оба случая не вызывают затруднений и позволяют достичь описанного выше эффекта. Предпочтительно принимающая обрешетину пластина имеет на наружном крае отбортованную кромку, поскольку в этом случае принимающая обрешетину пластина имеет высокую прочность. Предпочтительно задняя пластина является, по существу, круглой, поскольку в этом случае положение принимающей обрешетину пластины можно с легкостью регулировать посредством вынуждения задней пластины поворачиваться, в то время как она прижата к теплоизолирующему материалу, во время установки крепежного элемента для обрешетин. По существу, круглая форма может быть круглой или может представлять собой многоугольник, имеющий пять и более углов. Предпочтительно принимающая обрешетину пластина и задняя пластина имеют секции, фиксирующие пружинную секцию, которые фиксируют пружинную секцию, поскольку в этом случае принимающая обрешетину пластина, задняя пластина и пружинная секция формируют одно целое, что облегчает установку. Положение принимающей обрешетину пластины регулируется посредством вынуждения задней пластины поворачиваться, в то время как она прижата к теплоизолирующему материалу, во время установки крепежного элемента для обрешетин. Предпочтительно поэтому, чтобы секции, фиксирующие пружинную секцию, были расположены в задней пластине на стороне, которая обращена к принимающей обрешетину пластине. Настоящее изобретение предлагает также строительную конструкцию для зданий, в которой обрешетина прикреплена к каркасной стене здания с использованием вышеописанного крепежного элемента для обрешетин. В строительной конструкции для зданий согласно настоящему изобретению каркасная стена здания содержит бетонную стену и теплоизолирующий материал, расположенный снаружи бетонной стены; анкер введен внутрь каркасной стены здания; болт установлен в анкер; крепежный элемент для обрешетин присоединен в состоянии, в котором болт проходит сквозное отверстие в задней пластине, и болт и секция с внутренней резьбой свинчены друг с другом; обрешетина присоединена к крепежному элементу для обрешетин; и облицовка прикреплена к обрешетине. В крепежном элементе для обрешетин принимающая обрешетину пластина прижата к обрешетине и задняя пластина прижата к теплоизолирующему материалу благодаря реакции пружинной секции. В строительной конструкции в здании согласно настоящему изобретению предпочтительно положение обрешетины регулируется на основании степени свинчивания между болтом и секцией с внутренней резьбой крепежного элемента для обрешетин, поскольку в этом случае при установке облицовки не возникает неровность. Настоящее изобретение, таким образом, предлагает крепежный элемент для обрешетин и строительную конструкцию, в которой использован крепежный элемент для обрешетин, такие, что теплоизолирующий материал может быть зафиксирован в течение длительных периодов времени посредством простой конструкции. Краткое описание чертежей Фиг. 1 - вид спереди варианта реализации крепежного элемента для обрешетин согласно настоящему изобретению; фиг. 2 - вид справа крепежного элемента для обрешетин, изображенного на фиг. 1; фиг. 3 - вид сзади крепежного элемента для обрешетин, изображенного на фиг. 1; фиг. 4 - вертикальный поперечный разрез, иллюстрирующий крепежный элемент для обрешетин,показанный на фиг. 1, в установленном состоянии; фиг. 5 - вид спереди еще одного варианта реализации крепежного элемента для обрешетин согласно настоящему изобретению; фиг. 6 - вид справа крепежного элемента для обрешетин, изображенного на фиг. 5; фиг. 7 - вид сзади крепежного элемента для обрешетин, изображенного на фиг. 5. Описание предпочтительных вариантов реализации Далее следует описание варианта реализации крепежного элемента для обрешетин согласно настоящему изобретению и варианта реализации строительной конструкции, в которой использован крепежный элемент для обрешетин. Фиг. 1, 2 и 3 соответственно, вид спереди, вид справа и вид сзади варианта реализации крепежного элемента для обрешетин согласно настоящему изобретению. Крепежный элемент А 1 для обрешетин содержит принимающую обрешетину пластину a1, секцию b1 с внутренней резьбой, пружинную секцию c1 и заднюю пластину d1. Принимающая обрешетину пластина a1 и задняя пластина d1 имеют форму круглых плоских пластин, которые взаимно противоположны. Принимающая обрешетину пластина a1 имеет в центральной части сквозное отверстие e11, секции f1, фиксирующие секцию внутренней резьбой, которые отходят так, чтобы быть обращенными к задней пластине, и выступающие секции g11, фиксирующие пружинную секцию. Принимающая обрешетину пластина a1 имеет также на наружном крае кромкуh1, отбортованную в направлении к задней пластине. Задняя пластина d1 имеет сквозное отверстие е 12 в центральной части и имеет секции g12, фиксирующие пружинную секцию, которые отходят так, что они обращены к принимающей обрешетину пластине. Пружинная секция c1 представляет собой цилиндрическую винтовую пружину. Пружинная секция c1 зафиксирована секциями g11 пластины a1 и секциямиg12 задней пластины d1. Принимающая обрешетину пластина a1 и задняя пластина d1 находятся в соединенном состоянии с помощью пружинной секции c1. Секция b1 с внутренней резьбой имеет сквозное отверстие, имеющее резьбу, сформированную в его внутренней периферии, и зафиксирована секциями f1 на той стороне принимающей обрешетину пластины a1, которая обращена к задней пластине. Секция b1 с внутренней резьбой расположена внутри диаметра пружинной секции c1; кроме того, сквозное отверстие e11 принимающей обрешетину пластины a1, сквозное отверстие секции с внутренней резьбой и сквозное отверстие е 12 задней пластины d1 расположены вдоль прямой линии, как видно из фиг. 3, где секция b1 с внутренней резьбой видна через сквозное отверстие е 12 задней пластины d1. Фиг. 4 - это вертикальный разрез, иллюстрирующий крепежный элемент А 1 для обрешетин, показанный на фиг. 1, в установленном состоянии. Каркасная стена здания содержит бетонную стену и теплоизолирующий материал В, расположенный снаружи бетонной стены. Анкер С введен внутрь каркасной стены здания, и болт D установлен в анкере С. Крепежный элемент А 1 для обрешетин зафиксирован в состоянии, в котором болт D проходит сквозное отверстие е 12 задней пластины d1, сквозное отверстие секции b1 с внутренней резьбой и сквозное отверстие e11 принимающей обрешетину пластины a1 и ввинчен в секцию b1. Обрешетина Е находится в поверхностном контакте с принимающей обрешетину пластиной a1 элемента А 1 и зафиксирована на принимающей обрешетину пластине a1 винтами. Прикрепляющее облицовку приспособление F зафиксировано на обрешетине Е, и облицовка G прикреплена приспособлением F для создания наружной стены здания. Элемент А 1 строительной конструкции, изображенной на фиг. 4, содержит принимающую обрешетину пластину a1, секцию b1 с внутренней резьбой, пружинную секцию c1 и заднюю пластину d1 и имеет, таким образом, очень простую конструкцию. В строительной конструкции, показанной на фиг. 4, принимающая обрешетину пластина a1 элемента А 1 прижата к обрешетине Е и задняя пластина d1 прижата к теплоизолирующему материалу В благодаря действию пружинной секции c1. Таким образом, элемент А 1 не ослабляется с течением лет или вследствие землетрясений и т.п. и, следовательно, теплоизолирующий материал В может быть надежно зафиксирован в течение длительных периодов времени. В строительной конструкции из фиг. 4, кроме того,положение обрешетины Е регулируется на основании степени ввинчивания болта D в секцию b1 элемента А 1. В результате облицовка G не имеет неровности. В строительной конструкции, показанной на фиг. 4, задняя пластина d1 элемента А 1 имеет круглую форму и, следовательно, задняя пластина d1 может с легкостью поворачиваться, будучи прижатой к теплоизолирующему материалу В, во время установки,которая в результате становится легче. Принимающая обрешетину пластина a1 и задняя пластина d1 имеют секции g11, g12, фиксирующие пружинную секцию, так что пружинная секция c1 зафиксирована секциями g11, g12. Таким образом, принимающая обрешетину пластина a1, задняя пластина d1 и пружинная секция c1 формируют единое целое, что облегчает установку. Принимающая обрешетину пластина a1 имеет на наружном крае кромку h1. И вследствие этого пластина a1 имеет высокую прочность. Кроме того, секция b1 с внутренней резьбой зафиксирована секциями f1, которые имеются в принимающей обрешетину пластине a1. Таким образом, ослабление болта D сдерживается, и элемент А 1 зафиксирован прочно. Фиг. 5-7 - соответственно, вид спереди, вид справа и вид сзади еще одного варианта реализации крепежного элемента для обрешетин согласно настоящему изобретению. Крепежный элемент А 2 для обрешетин содержит принимающую обрешетину пластину а 2, секцию b2 с внутренней резьбой, пружинную секцию с 2 и заднюю пластину d2. Принимающая обрешетину пластина а 2 и задняя пластина d2 являются взаимно противоположными. Принимающая обрешетину пластина а 2 имеет в центральной части сквозное отверстие е 21, а также секции f2, фиксирующие секцию с внутренней резьбой, и секции g21,фиксирующие пружинную секцию. Задняя пластина d2 имеет сквозное отверстие е 22 в центральной части и секции g22, фиксирующие пружинную секцию, которые отходят так, что обращены к принимающей обрешетину пластине а 2. Пружинная секция с 2 представляет собой цилиндрическую винтовую пружину. Пружинная секция с 2 зафиксирована секциями g21 принимающей обрешетину пластины а 2 и секциямиg22 задней пластины d2. Принимающая обрешетину пластина а 2 и задняя пластина d2 находятся в соединенном состоянии с помощью пружинной секции с 2. Секция b2 с внутренней резьбой имеет сквозное отверстие, имеющее резьбу, сформированную в его внутренней периферии, и зафиксирована секциямиf2. Крепежный элемент А 2 для обрешетин при этом отличается от элемента А 1 тем, что принимающая обрешетину пластина а 2 является восьмиугольной и не имеет кромки, секция b2 с внутренней резьбой находится на стороне, не обращенной к задней пластине d2, и задняя пластина d2 является восьмиугольной. Однако строительная конструкция, изображенная на фиг. 4, может тоже быть обеспечена с использованием элемента А 2 таким же образом, как в случае элемента А 1. Элемент А 2 тоже имеет очень простую конструкцию. В строительной конструкции, которая использует элемент А 2, принимающая обрешетину пластина а 2 прижата к обрешетине Е и задняя пластина d2 прижата к теплоизолирующему материалу В благодаря действию пружинной секции с 2 элемента А 2. Таким образом, элемент А 2 не ослабляется с легкостью с течением лет или вследствие землетрясений и т.п. и, следовательно, теплоизолирующий материал В может быть надежно зафиксирован в течение длительных периодов времени. Кроме того, положение обрешетины Е регулируется на основании степени ввинчивания болта D в секцию b2 элемента А 2. В результате облицовка G не имеет неровностей. В принимающей обрешетину пластине а 2 и задней пластине d2 пружинная секция с 2 зафиксирована секциями g21, g22. Таким образом, принимающая обрешетину пластина а 2, задняя пластина d2 и пружинная секция с 2 формируют единое целое, что облегчает установку. Кроме того, секция b2 с внутренней резьбой зафиксирована секциями f2, которые имеются в принимающей обрешетину пластине а 2. Таким образом, ослабление болта D сдерживается, и элемент А 2 зафиксирован прочно. Варианты реализации настоящего изобретения описаны выше, но настоящее изобретение не ограничено ими и может быть реализовано различными способами без выхода за рамки объема изобретения,определенного прилагаемой формулой изобретения. Например, пружинным секциям в крепежном эле-3 024799 менте для обрешетин может быть придана форма тарельчатых пружин. Как описано выше, настоящее изобретение предлагает крепежный элемент для обрешетин и строительную конструкцию, в которой использован крепежный элемент для обрешетин, такие, что теплоизолирующий материал может быть зафиксирован в течение длительных периодов времени с помощью простой конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крепежный элемент для обрешетин, предназначенный для прикрепления обрешетины к каркасной стене здания с обеспечением заранее заданного расстояния между ними и содержащий принимающую обрешетину пластину (а 1), заднюю пластину (d1), пружинную секцию (с 1) и секцию (b1) с внутренней резьбой, причем принимающая обрешетину пластина (а 1) и задняя пластина (d1) выполнены в виде плоских пластин, обращенных друг к другу, принимающая обрешетину пластина (а 1) имеет в своей центральной части сквозное отверстие (е 11) и имеет выступающую секцию (g11), секцию (f1), фиксирующую секцию (b1) с внутренней резьбой, задняя пластина (d1) имеет в своей центральной части сквозное отверстие (е 12), пружинная секция (с 1) соединяет принимающую обрешетину пластину (а 1) и заднюю пластину (d1), сквозное отверстие (е 11) принимающей обрешетину пластины (а 1), сквозное отверстие секции (b1) с внутренней резьбой и сквозное отверстие (е 12) задней пластины (d1) расположены на одной линии, причем секция (b1) с внутренней резьбой зафиксирована секцией (f1) на стороне принимающей обрешетину пластины (а 1), обращенной к задней пластине (d1), или на стороне принимающей обрешетину пластины (а 1), обращенной от задней пластины. 2. Крепежный элемент по п.1, в котором принимающая обрешетину пластина (а 1) имеет на своем наружном крае отбортованную кромку (h1). 3. Крепежный элемент по п.1, в котором задняя пластина, по существу, имеет форму диска. 4. Крепежный элемент по п.1, в котором задняя пластина (d1) имеет секцию (g22), фиксирующую пружинную секцию (с 1). 5. Крепежный элемент по п.4, в котором указанная секция (g22), фиксирующая пружинную секцию(с 1), расположена на стороне, обращенной к принимающей обрешетину пластине. 6. Строительная конструкция для здания, содержащая крепежный элемент для обрешетин по любому из пп.1-4, в которой каркасная стена здания, к которой прикреплена обрешетина, выполнена из бетонной стены и теплоизолирующего материала, расположенного снаружи бетонной стены, внутрь каркасной стены здания введен анкер (С), в анкере установлен болт (D), крепежный элемент для обрешетин присоединен в состоянии, в котором болт проходит сквозное отверстие (е 11) в задней пластине (d1), и болт (D) и секция (b1) с внутренней резьбой свинчены друг с другом, обрешетина присоединена к крепежному элементу для обрешетин, к обрешетине прикреплена облицовка, причем в крепежном элементе для обрешетин принимающая обрешетину пластина (а 1) прижата к обрешетине и задняя пластина (d1) прижата к теплоизолирующему материалу посредством действия пружинной секции (с 1). 7. Строительная конструкция для здания по п.6, в которой положение обрешетины отрегулировано на основании положения свинчивания между болтом (D) и секцией (b1) с внутренней резьбой крепежного элемента для обрешетин.
