Система ключ-замок с усовершенствованными запирающими кулачками

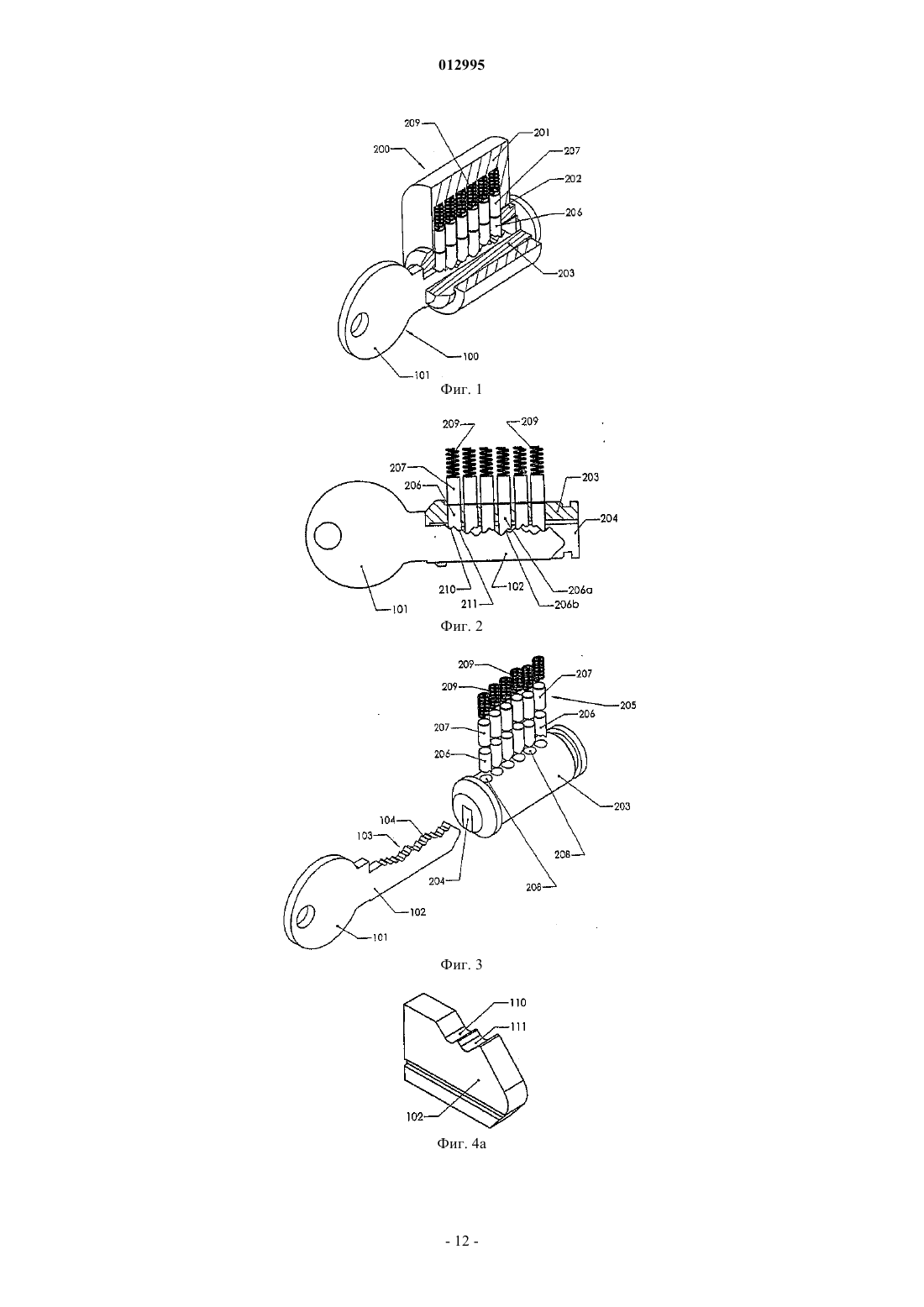

012995 Область техники Настоящее изобретение относится к системе из ключей и замков (далее именуемой "системой ключ-замок") с усовершенствованными запирающими кулачками в замке, обеспечивающей, например,такие преимущества, как большое количество кодовых комбинаций, возможности разработки систем с мастер-ключами, в которых мастер-ключи выглядят очень похожими на обычный ключ, отпирающий только один замок, а также повышение общего уровня защиты, включая защиту от несанкционированного изготовления ключа. Подобные системы из ключей и замков известны, например, из патентов США 4756177, 5067335,5640865 и 5715717 (выданных на имя автора настоящего изобретения), а также из патента США 4635455 и международной заявки WO 95/16092. Изобретение относится также к ключу, к заготовке ключа и к запирающему кулачку. Более конкретно, изобретение относится к системе ключ-замок. Каждый из замков в составе данной системы содержит корпус с цилиндрической выточкой и цилиндр, установленный с возможностью вращения в указанной выточке и имеющий продольный ключевой паз и запирающие кулачки, которые расположены в ряд вдоль оси цилиндра для блокирования цилиндра от вращения в цилиндрической выточке, причем, по меньшей мере, у группы запирающих кулачков имеются цилиндрический участок и выполненный заодно с ним участок, сопрягающийся с ассоциированным с замком ключом, при этом цилиндрический участок находится в предназначенной для него полости, выполненной внутри цилиндра для обеспечения возможности перемещения цилиндрического участка в плоскости, перпендикулярной оси цилиндра, по оси кулачка в указанной полости параллельно ее оси. Каждый из ключей в составе данной системы содержит вытянутое в продольном направлении лезвие, выполненное с возможностью ввода в ключевой паз цилиндра замка, ассоциированного с указанным ключом, причем лезвие ключа имеет по меньшей мере один продольный кодовый рисунок, включающий кодовые участки различной глубины, взаимодействующие с сопрягающимися с ключом участками запирающих кулачков и заставляющие сопрягающиеся с ключом участки смещаться в соответствии с продольным кодовым рисунком, когда лезвие ассоциированного ключа вводится в ключевой паз. Как это описано в вышеупомянутых документах, продольный кодовый рисунок, выполненный на лезвии ключа, может быть расположен на (по существу, плоской) кромке лезвия, на полке или на боковой поверхности лезвия ключа. Ассоциированные кулачки замка расположены либо центрально по отношению к ключевому пазу, чтобы взаимодействовать с кодовым рисунком, сформированным на кромке лезвия (как это описано в US 4635455 и WO 95/16092), либо с боковым смещением относительно ключевого паза, чтобы взаимодействовать с кодовым рисунком, сформированным на полке или на боковой поверхности лезвия ключа (как это описано в вышеупомянутых патентах США, выданных на имя автора настоящего изобретения). Разумеется, можно использовать также два или более рядов запирающих кулачков, каждый из которых взаимодействует с ассоциированным с ним продольным кодовым рисунком на соответствующем ключе. Уровень техники Известные системы, упомянутые выше, обеспечивают высокий уровень защиты и позволяют реализовать очень большое количество кодовых комбинаций. Тем не менее, постоянно продолжается разработка и совершенствование методов вскрытия замков, а также методов определения кодов мастерключей, направленных на несанкционированное изготовление мастер-ключа. Как следствие, существует постоянная потребность в повышении уровня защищенности систем ключ-замок, особенно в защите кодов, применяемых в конкретных системах ключ-замок, и в повышении защищенности в отношении несанкционированного определения кода и изготовления ключа на базе одного или более ключей и ассоциированного(ых) замка(ов). Сущность изобретения С учетом изложенного основная задача, решаемая настоящим изобретением, состоит в повышении уровня защищенности систем ключ-замок описанного типа, особенно в части взаимодействия каждого запирающего кулачка и ассоциированного с ним продольного кодового рисунка на соответствующем ключе. Другими более конкретными, но не менее важными задачами являются дальнейшее увеличение количества возможных кодовых комбинаций (чтобы еще больше затруднить вскрытие любого замка в составе системы) и устранение возможности определения не уполномоченными на это лицами, просто по результатам анализа продольного кодового рисунка на ассоциированном ключе, в какие положения должны быть установлены запирающие кулачки замка, чтобы открыть его. Названные задачи решены созданием системы ключ-замок, в которой сопрягающийся с ключом участок каждого запирающего кулачка по меньшей мере у части (группы) установленных в ряд кулачков содержит по меньшей мере две смежные зоны контакта с ключом, взаимно смещенные вдоль оси цилиндра замка. При этом данные смежные зоны заключены в пределах ограниченной области, на расстоянии одна от другой, не превышающем 3/4 расстояния между центральными осями двух смежных запирающих кулачков в указанном ряду. Каждая такая зона контакта с ключом выполнена с гладкими кромками(например, закругленными или наклонными) для обеспечения возможности ее скользящего контакта с-1 012995 продольным кодовым рисунком на ассоциированном ключе при его вводе в ключевой паз. Количество кодовых участков в продольном кодовом рисунке ассоциированного ключа соответствует количеству взаимно смещенных зон контакта с ключом на запирающих кулачках в ряду. По меньшей мере одна из зон контакта с ключом (но необязательно все такие зоны) каждого запирающего кулачка указанной группы будет находиться во взаимодействии с соответствующим ей кодовым участком ключа. Следовательно, в общем случае будут иметься зоны контакта с ключом, которые в действительности не сопрягаются с кодовыми участками, хотя теоретически возможно, что для какого-то ключа все такие зоны контакта находятся в сопряжении с ключом. Таким образом, один из главных признаков изобретения состоит в наличии на запирающем кулачке двух или более взаимно смещенных в продольном направлении смежных зон контакта с ключом при соответствующем увеличении количества возможных кодовых комбинаций. В этой связи следует отметить, что из уровня техники, а именно из французской патентной заявки 2378159, известен замок, содержащий установленные в ряд кулачковые пластины, расположенные в поперечных плоскостях, причем у каждой из пластин имеется отдельная зона контакта с ключом (она не изображена, но упомянута на с. 4, строки 21-23 описания). Однако расстояния между этими зонами контакта с ключом превышают расстояние в продольном направлении между любой парой таких кулачковых пластин. Кроме того, эти зоны, вступающие в контакт с ключом, не взаимодействуют с соответствующими кодовыми участками лезвия ключа, чтобы использовать кодовый рисунок или кодовую систему. В отличие от известного решения зоны контакта в системе по изобретению, хотя и взаимно смещены в продольном направлении, но находятся очень близко одна к другой, т.е. являются действительно"смежными". Расстояние между этими смежными зонами меньше, чем 3/4 расстояния между центральными осями двух смежных запирающих кулачков в ряду. В предпочтительных вариантах эти зоны контакта заключены в границах площади поперечного сечения цилиндрического участка кулачка замка для того, чтобы они могли входить внутрь ассоциированной полости, в которой находится запирающий кулачок, с обеспечением возможности перемещения вверх-вниз или вперед-назад. Другим предпочтительным свойством изобретения является избыточность, обусловленная тем обстоятельством, что одна или более зон контакта с ключом на кулачке, по меньшей мере, в группе кулачков одного ряда не используется для реального сопряжения с конкретными кодовыми участками ключа,способного отпирать данный замок. Посредством анализа продольного кодового рисунка такого ключа невозможно определить, какие именно кодовые участки будут действительно сопрягаться с зонами контакта с ключом на ассоциированных запирающих кулачках. В системах с мастер-ключом все ключи будут иметь большое количество кодовых участков, что,как правило, делает невозможным определить, отпирает ли данный конкретный ключ только один замок,часть замков в системе или все замки. Система ключ-замок согласно изобретению содержит, по меньшей мере, первый замок и второй замок, отличающиеся друг от друга, и, по меньшей мере, первый ключ и второй ключ, также отличающиеся друг от друга. При этом первый ключ отпирает не все замки системы, а второй ключ отпирает большее количество замков, чем первый ключ, и у обоих ключей имеются кодовые участки, которые не будут находиться в контакте с соответствующими им зонами контакта с ключом ассоциированного с ними запирающего кулачка замка при полном вводе в него соответствующего ключа в процессе отпирания данного замка или данных замков. Другие предпочтительные свойства системы ключ-замок, замков, ключей (или заготовок ключей) и запирающих кулачков согласно изобретению, изложенные в формуле изобретения, станут ясны из нижеследующего подробного описания. Перечень чертежей Более подробные пояснения изобретения будут приведены со ссылками на прилагаемые чертежи,иллюстрирующие некоторые предпочтительные варианты осуществления изобретения. На фиг. 1 в схематичном перспективном изображении показаны замок и введенный в него ключ, составляющие части системы по изобретению. Некоторые части замка удалены для большей наглядности. На фиг. 2 на виде сбоку в разрезе показаны ключ и цилиндр замка по фиг. 1. На фиг. 3 ключ и цилиндр замка по фиг. 1 и 2 представлены в перспективном изображении с запирающими кулачками, извлеченными из цилиндра и изображенными над ним. На фиг. 4 а-4 е в перспективном изображении представлены различные варианты концевой части лезвия ключа согласно изобретению, снабженной кодовым рисунком. На фиг. 5 а-5 с показаны на виде сбоку варианты концевой части лезвия ключа и ассоциированный с ней запирающий кулачок с двумя зонами контакта с ключом согласно изобретению. На фиг. 6 часть лезвия ключа и запирающий кулачок по фиг. 5 а-5 с показаны со стороны конца лезвия. На фиг. 7 и 8 на видах сбоку и в поперечном сечении, а также в перспективном изображении представлены два модифицированных варианта, в которых верхняя кромка лезвия ключа выполнена более тонкой и смещенной относительно основной части лезвия ключа.-2 012995 На фиг. 9 в схематичном перспективном изображении показаны концевая часть лезвия ключа и соответствующие участки трех цилиндров с запирающим кулачком, модифицированным тремя различными способами, обеспечивающими его сопряжение с кодовым участком лезвия ключа. На фиг. 10 части лезвия ключа и цилиндра по фиг. 9 показаны на видах сбоку. На фиг. 11 на частичных видах в увеличенном масштабе изображены кодовые участки лезвия ключа и три модифицированных кулачка по фиг. 9 и 10. На фиг. 12 пять различных запирающих кулачков показаны на виде сбоку. На фиг. 13 а-13 е на видах сбоку показаны концевые части пяти различных лезвий ключа, взаимодействующие с пятью различными запирающими кулачками по фиг. 12. На фиг. 13f-13h на аналогичных видах сбоку показаны модифицированные варианты концевой части лезвия ключа и ассоциированного с ней запирающего кулачка. На фиг. 14a-14h на видах сбоку показаны различные варианты лезвия ключа, имеющего два отдельных кодовых рисунка, один из которых выполнен на его верхней кромке, а второй - на боковой поверхности, причем рисунок на боковой поверхности выполнен различным для различных вариантов лезвия. На фиг. 15-18 на схематичных видах с конца лезвия и сбоку показаны варианты запирающего кулачка, снабженного выступающим в поперечном направлении пальцем, взаимодействующим с кодовым рисунком на боковой стороне лезвия ключа (изображенным также на фиг. 14a-14h). На фиг. 19 запирающий кулачок и лезвие ключа по фиг. 15-18 показаны на виде сверху. На фиг. 20 а-20 с в перспективных изображениях и в сечении показан другой вариант лезвия ключа,которое может вводиться в замок в перевернутом положении и которое взаимодействует с рядом боковых кулачков и с рядом верхних кулачков (для наглядности кулачки отведены от лезвия ключа). На фиг. 21 лезвие ключа и два верхних кулачка по фиг. 20 а-20 с показаны на виде сбоку. На фиг. 22 а-22 с в перспективных изображениях и в сечении показан еще один вариант лезвия ключа, которое может вводиться в замок в перевернутом положении и которое взаимодействует с рядом верхних кулачков, имеющих чередующиеся левые и правые зоны контакта с ключом. На фиг. 23 лезвие ключа и два верхних кулачка по фиг. 22 а-22 с показаны на виде сбоку. На фиг. 24 а-24 с в перспективных изображениях и на виде сбоку показаны часть лезвия ключа и штифты кулачков, установленные с возможностью ограниченного поворота и взаимодействующие с боковой планкой. На фиг. 25 в перспективном изображении показано лезвие ключа, способное взаимодействовать с запирающими кулачками типа показанных на фиг. 24 а-24 с. На фиг. 26 а-26 с в перспективных изображениях и на виде сверху иллюстрируется еще один вариант с кулачками, способными перемещаться под прямым углом к лезвию ключа. На фиг. 27 на видах с конца лезвия и сбоку показаны два кулачка по фиг. 26 а и 26b. На фиг. 28 на видах сбоку и сверху показано лезвие ключа по фиг. 26 а-26 с. На фиг. 29 на виде сбоку и в перспективном изображении показана концевая часть лезвия ключа,взаимодействующая с верхними кулачками, а также с боковыми кулачками по обеим сторонам лезвия. На фиг. 30 в перспективном изображении представлен еще один вариант ключа и ассоциированные с ним верхние штифты, рассчитанные на сопряжение с верхним кодовым рисунком ключа. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 схематично показан цилиндровый замок 200 с введенным в него ключом 100. У ключа 100 имеется захватываемая часть 101 и, по существу, плоское лезвие 102, как это хорошо видно на фиг. 2 и 3. На верхней кромке лезвия 102 ключа выполнен продольный, предпочтительно волнообразный кодовый рисунок 103. Он включает в себя большое количество вырезов 104, которые вступают в контакт с запирающими кулачками или с запирающими штифтами, когда лезвие ключа вводится в замок или извлекается из него. Цилиндровый замок 200 может относиться к типу, известному из вышеперечисленных патентных документов. Он содержит корпус 201, который должен быть жестко закреплен в объекте, запираемом с помощью данного замка, например в двери. В корпусе 201 выполнена цилиндрическая выточка 202, в которой с возможностью вращения установлен цилиндр 203. У цилиндра 203 имеется продольный ключевой паз 204 для приема лезвия 102 ключа 100, предназначенного для данного замка, и запирающие кулачки 205 (см. фиг. 3). Эти запирающие кулачки 205 будут препятствовать вращению цилиндра 203 в цилиндрической выточке 202 до тех пор, пока в ключевой паз 204 замка не будет полностью введен предназначенный для него, т.е. правильно закодированный, ключ 100. В проиллюстрированном варианте запирающие кулачки 205 установлены в ряд вдоль ключевого паза 204. У них имеются нижние штифты 206 и верхние штифты 207, хорошо известные в технологии цилиндровых замков. Нижние штифты 206 имеют цилиндрические участки 206 а (см. фиг. 2), находящиеся в предназначенных для них цилиндрических полостях 208 (см. фиг. 3), и нижние сопрягающиеся с ключом участки 206b, вступающие в контакт с волнообразным кодовым рисунком 103 лезвия 102 ключа. Соответствующий ряд верхних штифтов 207 размещен в цилиндрических полостях, выполненных в корпусе 201. Эти штифты отжимаются вниз под действием спиральных пружин 209. Только тогда, когда лезвие 102 ключа будет полностью введено в замок 200, взаимно сопряженные концевые поверхности-3 012995 каждой пары из верхнего и нижнего штифтов 207, 206 будут находиться на одном уровне с внутренней поверхностью цилиндрической выточки 202 в корпусе 201, делая возможным вращения цилиндра 203 и отпирания замка. Разумеется, описанная конструкция хорошо известна, например из вышеупомянутых патентов. Согласно настоящему изобретению взаимодействующая с ключом часть 206b (соответствующая нижнему штифту 206) в каждом запирающем кулачке или, по меньшей мере, в некоторых из этих кулачков снабжена, по меньшей мере, смежными зонами 210, 211 контакта с ключом, как это будет подробно описано далее (см. также фиг. 12, иллюстрирующую штифты запирающего кулачка с двумя смежными зонами контакта с ключом). Как легко видеть из фиг. 2, лезвие ключа, рассчитанное на подобные кулачки, содержит кодовые участки (вырезы), предпочтительно создающие на ключе 100 волнообразный кодовый рисунок 103 и соответствующие зонам контакта с ключом на запирающих кулачках данного ряда. В варианте, показанном на фиг. 1-3, количество таких кодовых участков (вырезов) 104 равно двенадцати, т.е. оно равно количеству зон 210, 211 контакта с ключом на нижних концах шести запирающих кулачков 205 (точнее, их нижних штифтов 206). Как показано на фиг. 4 а-4 е, продольному кодовому рисунку лезвия ключа могут быть приданы различные формы. На данных фигурах иллюстрируется только часть кодового рисунка, которая соответствует крайнему нижнему штифту 206 запирающего кулачка, максимально удаленному от ключевого паза 204. При этом кодовый рисунок будет в большой степени зависеть от конфигурации взаимодействующего с ключом участка запирающего кулачка. На фиг. 4 а (см. также фиг. 13 а) показаны два смежных выреза 110, 111, имеющих одинаковую глубину и рассчитанных на взаимодействие по меньшей мере с одной из двух смежных зон контакта с ключом на штифте запирающего кулачка, подобном показанному на фиг. 12. Все подобные штифты запирающих кулачков имеют по две смежные зоны контакта с ключом в виде обращенных к низу выступов 210 а, 211 а (или 210b, 211b, или 210 с, 211 с, или 210d, 211d, или 210 е, 211 е). Данные выступы взаимно смещены вдоль продольной оси цилиндра 203 и ключевого паза 204, но заключены в ограниченной области: расстояние между смежными выступами выбрано меньшим, чем 3/4 расстояния между центральными осями штифтов двух смежных запирающих кулачков (но предпочтительно примерно равным или даже меньшим половины этого расстояния). В типичном варианте диаметр штифтов составляет 2,7-3,0 мм, расстояние между центральными осями смежных штифтов примерно 3,7-4,0 мм, а расстояние между смежными выступами около 2,0 мм или менее, что составляет половину (или менее половины) расстояния между центральными осями любых двух смежных штифтов кулачков. На фиг. 4b показаны три смежных выреза: два пространственно разделенных выреза 110 и 111, соответствующие показанным на фиг. 4 а, и срединный вырез 112. Срединный вырез 112 может взаимодействовать с третьим, срединным выступом (не изображен) штифта запирающего кулачка. Кодовый рисунок, показанный на фиг. 4 с, содержит два пространственно разделенных кодовых участка 110, 111 и расположенный между ними срединный, более глубокий кодовый участок 112'. Такой профиль может взаимодействовать со штифтами типа показанных на фиг. 5 а-5 с или на фиг. 12 (штифт 206 А). На фиг. 4d (см. также фиг. 30) представлен кодовый рисунок, разделенный на два параллельных кодовых рисунка, сформированных бок о бок на верхней кромке лезвия ключа. При этом на одной половине лезвия ключа образован кодовый рисунок с двумя вырезами 110 и 111, соответствующий рисунку по фиг. 4 а, а на другой половине лезвия - кодовый рисунок с глубоким срединным вырезом 112' между кодовыми участками 110, 111, соответствующий рисунку по фиг. 4 с. Такой кодовый рисунок (точнее пара параллельных кодовых рисунков) может взаимодействовать со штифтом кулачка, левая и правая половины которого имеют различные конфигурации. Ключ с парой параллельных кодовых рисунков на верхней кромке лезвия показан полностью на фиг. 30. Кодовый рисунок, показанный на фиг. 4 е, аналогичен рисунку по фиг. 4 а, но соответствует существенно более тонкому лезвию ключа. Такой кодовый рисунок может взаимодействовать со штифтом запирающего кулачка типа штифтов, показанных на фиг. 12, которые имеют взаимно смещенные в продольном направлении выступы 210 а, 211 а и т.д. В обычных системах ключ-замок также представляется возможным использовать кодовые рисунки подобного типа, например аналогичные показанному на фиг. 4 а рисунку с вырезами 110, 111 различной глубины (см. также фиг. 12 и 13 а-13 е). Другие схожие кодовые рисунки показаны на фиг. 4 е, 7 и 8 (для вариантов с тонкой кромкой лезвия ключа) и на фиг. 4b и 4 с (здесь каждому штифту кулачка соответствуют три смещенных в продольном направлении кодовых участка), а также на фиг. 4d (с параллельными кодовыми рисунками на левой и правой сторонах лезвия ключа). Как показано на фиг. 5 а, 5b, 5 с, 6, а также на фиг. 12, штифт 206 а (206 А) с двумя выступами 210 а,211 а; 210b, 211b; 210 с, 211 с; 210d, 211d; 210 е, 211 е, взаимно смещенными в продольном направлении,может взаимодействовать с различными кодовыми рисунками, имеющими два или три кодовых участка. Далее со ссылками на фиг. 9, 10, 11, 12 и 13 а-13 е будут описаны возможности варьирования смеж-4 012995 ных зон контакта с ключом на штифте запирающего кулачка, имеющего цилиндрическую часть (штифт) 206 а. В контексте изобретения термин "цилиндрический" не обязательно соотносится с круглыми цилиндрами; он может охватывать и цилиндры с другой формой поперечного сечения при условии, что соответствующий участок кулачка может совершать возвратно-поступательные перемещения вверх-вниз или вперед-назад. На фиг. 9 показана концевая часть лезвия 102 ключа, имеющего на своей верхней кромке кодовый рисунок с двумя вырезами 110, 111, и соответствующие части трех ассоциированных с данным ключом цилиндров 203 с тремя различными штифтами 206 а кулачков (имеющими различные нижние концы). На фиг. 10 концевая часть лезвия 102 ключа и штифт 206 а показаны на виде сбоку, тогда как фиг. 11 иллюстрирует, в увеличенном масштабе, конкретный кодовый рисунок с вырезами 110, 111 и зоны 210, 211 контакта с ключом для штифта запирающего кулачка. Из фиг. 11 должно быть понятно, что в случае,когда зона контакта с ключом (т.е. выступ 210) вступает в контакт с соответствующим кодовым участком (вырезом 110), тело штифта 206 а запирающего кулачка будет находиться на одном и том же уровне(на одной и той же глубине) независимо от конкретной глубины другой зоны контакта с ключом или от размеров выступа 211. Это обстоятельство обусловлено тем, что кодовый участок (вырез) 111 является очень глубоким. Все штифты кулачков, показанные на фиг. 12, имеют одинаковые цилиндрические участки 206 а, но различные участки, сопрягающиеся с ключом. Так, штифт 206 А имеет два выступа 210 а, 211 а одинаковой длины в направлении центральной оси штифта (оба выступа являются относительно короткими). Следующий штифт 206 В имеет короткий задний выступ 210b и длинный передний выступ 211b. Следующий штифт 206 С имеет короткий задний выступ 210 с и еще более длинный передний выступ 211 с. Следующий за ним штифт 206D имеет длинный задний выступ 210d и короткий передний выступ 211d. Последний штифт 206 Е имеет очень длинный задний выступ 210 е и короткий передний выступ 211 е. Лезвие 102 А, показанное на фиг. 13 а, имеет два кодовых участка (выреза) 110 А, 111 А равной (малой) глубины, соответствующих по этому параметру коротким выступам 210 а, 211 а, 210b, 210 с, 211d и 211 е рассмотренных штифтов. Лезвие 102 В ключа имеет неглубокий задний вырез 110 В и более глубокий передний вырез 111 В. Следующее лезвие 102 С ключа имеет неглубокий задний вырез 110 С и очень глубокий передний вырез 111 С. Следующее за ним лезвие 102D ключа имеет глубокий задний вырез 110D и неглубокий передний вырез 111D. Последнее лезвие 102 Е ключа имеет очень глубокий задний вырез 110 Е и неглубокий передний вырез 111 Е. Соответствующий штифт кулачка допустит вращение цилиндра и отпирание замка, только если его верхняя концевая поверхность будет находиться точно на одном уровне с внутренней поверхностью цилиндрической выточки 202 (см. фиг. 1). Соответствующие положения выделены на фиг. 13 а (для штифта 206 А), 13b (для штифтов 206 А, 206 В), 13 с (для штифтов 206 А, 206 В, 206 С), 13d (для штифтов 206 А,206D) и 13 е (для штифтов 206 А, 206D, 206 Е) штриховкой лезвия ключа. Двадцать пять комбинаций различных штифтов 206 А-206 Е и различных лезвий 102 А-102 Е ключей иллюстрируют возможность использования этих комбинаций в системе мастер-ключа. Соответственно,при использовании только штифтов 206 А, 206 В и 206 С (для всех шести запирающих кулачков в ряду см. фиг. 1-3) ключи с лезвием 102 А будут способны отпирать только замок или группу замков с использованием штифтов 206 А. Второй ключ (или группа ключей), использующий (использующая) лезвие 102 В(так называемые "мастер-ключи"), будут способны отпирать два замка или две группы замков, использующих штифты 206 А и 206 В, тогда как ключи или группы ключей, использующих лезвие 102 С, будут способны отпирать все замки или все группы замков, использующие штифты 206 А, 206 В, 206 С. Естественно, ключ с лезвием 102 С будет служить мастер-ключом, отпирающим все замки, входящие в систему. Еще одна возможность состоит в использовании только штифтов 206 А, 206D и 206 Е. Все ключи в подобной системе ключ-замок будут очень похожи друг на друга, поскольку все они будут иметь по двенадцать вырезов на лезвии ключа, как это показано на фиг. 3, причем для любого лица, имеющего доступ только к одному ключу или к нескольким ключам и к соответствующим замкам,практически невозможно определить, способен ли тот или иной ключ отпирать только один замок или он является мастер-ключом, отпирающим часть замков или все замки в системе. Разумеется, общее количество возможных комбинаций является очень большим, поскольку имеется также возможность использовать различные варианты штифтов запирающих кулачков со смежными зонами контакта с ключом, как это будет пояснено ниже. На фиг. 13f-13h иллюстрируются возможные модификации кодового рисунка. На фиг. 13f штифт 206 А имеет два коротких выступа 210 а и 211 а, на фиг. 13g у него имеется длинный задний выступ 210d и короткий передний выступ 211d, а на фиг. 13h - очень длинный задний выступ 210 е и короткий передний выступ 211 е. Из рассмотрения данной фигуры становится понятно, что имеется возможность несколько модифицировать кодовый рисунок лезвий 102 А, 102D и 102 Е при сохранении этими лезвиями способности взаимодействовать со штифтами 206 А, 206D, 206 Е соответственно таким образом, чтобы удерживать их в одинаковом положении. Такая модификация может состоять в удалении части материала между двумя смежными участками (110 А, 111 А; 110D, 111D и 110 Е, 111 Е соответственно) контакта с кулачком,как это показано штриховыми линиями на каждой из фигур. Подобные модифицированные ключи или-5 012995 заготовки ключей также охватываются прилагаемой формулой изобретения. Следует, однако, отметить,что модификации, представленные на фиг. 13g и 13h, могут не обеспечить точное позиционирование штифта запирающего кулачка на участках 111D и 111 Е контакта, как это представляется предпочтительным. Таким образом, представляется предпочтительным сохранить, по меньшей мере, какую-то часть вырезов 110 А, 111A, 111D и 111 Е, гарантируя тем самым, что выступы (например, выступы 210 а, 211 а,211d, 211 е) могут быть надежно зафиксированы в соответствующем вырезе (например, в вырезе 111 Е). Следует отметить, что взаимодействующая с ключом часть запирающего кулачка необязательно должна находиться в концевой части его цилиндрического участка - она может быть расположена, например, на пальце, выступающем в горизонтальном направлении из данного цилиндрического участка,как это показано на фиг. 15-19 и на фиг. 14a-14h. Данный кулачок может относиться к тому же типу, что и кулачок, описанный в вышеупомянутых патентах США 4756177; 5067355 и 5715717. Боковой кулачок 216 подобного типа показан на фиг. 15. Он расположен в цилиндрической полости (не изображена) сбоку от ключевого паза цилиндра таким образом, чтобы быть способным перемещаться вверх и вниз, параллельно ключевому пазу (и, возможно, также вращаться), взаимодействуя при этом с боковым кодовым рисунком на лезвии 122 ключа посредством пальца 219, выступающего в горизонтальном направлении из нижнего конца цилиндрического участка 217 бокового кулачка 216. Цилиндрический участок 217 бокового кулачка 216 снабжен боковыми вырезами 218, взаимодействующими с боковой планкой (не изображена) после их установки в заданное положение, позволяя боковой планке отпереть замок, как это описано в упомянутых патентах США. В альтернативном варианте (не изображен) боковой кулачок с поперечным пальцем или без него может взаимодействовать с продольным кодовым рисунком, сформированным на полке, находящейся в верхней части лезвия ключа, например типа описанной в вышеупомянутом документе US 5640865. Далее, подобно тому, как это описано в вышеупомянутом документе US 5715717, лезвие 122 ключа снабжено продольной боковой канавкой 123, имеющей боковые стенки и нижнюю стенку. Нижняя стенка выполнена наклонной, чтобы сформировать вырезанную часть канавки 123. Волнообразный кодовый рисунок образован на части боковой стенки 124, формирующей канавку 123 (см. также фиг. 14 а, иллюстрирующую только лезвие 122 ключа). Положение пальца 219 отмечено символом "+". Из фиг. 14a-14h должно быть понятно, что лезвие ключа в этом варианте имеет два волнообразных кодовых рисунка: один с вырезами 110 и 111 на верхней кромке лезвия ключа, а другой на части боковой стенки 124 (он служит для взаимодействия с пальцем 219 на боковом кулачке 216). Как это показано на фиг. 16, 17 и 18, поперечный палец 219 согласно изобретению имеет две или более зон контакта с ключом, взаимно смещенных по длине цилиндра (не изображен). Данные зоны контакта с ключом, как и аналогичные зоны, описанные выше, сконцентрированы в ограниченной области, причем расстояние между ними составляет менее 3/4 расстояния между осями двух смежных кулачков. Как показано на фиг. 16, нижняя часть или нижняя сторона пальца 219 снабжена коротким задним выступом 220 а и очень длинным передним выступом 221 а, которые входят в соответствующие им кодовые участки (вырезы) 126 и 127 соответственно волнообразного кодового рисунка 125. На фиг. 17 кулачок 216 снабжен поперечным пальцем 219 с коротким задним выступом 220b и с более длинным передним выступом 221b (но не таким длинным, как выступ 221 а на фиг. 16). На фиг. 18 задний и передний выступы 220 с, 221 с являются короткими. По существу, взаимосвязь между кулачком 216 и кодовым рисунком 125 (сточки зрения кодирования) такая же, как проиллюстрированная на фиг. 13 а-13 е. Как видно из фиг. 14b-14h, можно модифицировать волнообразный боковой кодовый рисунок 125 независимо от верхнего кодового рисунка 110, 111. Хотя на всех этих фигурах данный рисунок остается неизменным, очевидно, что его тоже можно варьировать (или даже опустить в случае, если замок снабжен только боковыми кулачками). Можно также использовать модификацию, проиллюстрированную на фиг. 13f-13h. На фиг. 14b боковой кодовый рисунок включает три выреза на различных уровнях, на фиг. 14 с имеется один очень глубокий задний вырез и неглубокий передний вырез, на фиг. 14d кодовый рисунок 125d включает два очень глубоких выреза. На фиг. 14 е кодовый рисунок 125 е аналогичен предыдущему, но включает также очень глубокий промежуточный (срединный) вырез, а на фиг. 14f кодовый рисунок 125f включает очень глубокие задний и передний вырезы, а также довольно глубокий вырез между ними. На кодовом рисунке 125g по фиг. 14g имеются неглубокий задний вырез, глубокий срединный вырез и очень глубокий передний вырез. Наконец, на фиг. 14h показан кодовый рисунок 125h, идентичный рисунку по фиг. 18, т.е. имеющий неглубокий задний вырез и очень глубокий передний вырез. На фиг. 20 а, 20b и 20 с показано лезвие 132 ключа с кодовым рисунком 135 А, 135 В на каждой из боковых сторон, а также с верхним и нижним кодовыми рисунками 133 А, 133 В, вырезанными на верхней и нижней полках лезвия ключа соответственно. Эти боковые рисунки и рисунки на полках выполнены попарно идентичными, так что лезвие ключа, перевернутое нижней стороной вверх, все равно будет отпирать замок, взаимодействуя таким же образом с соответствующими запирающими кулачками. Первый-6 012995 ряд кулачков 226, например таких, которые показаны на фиг. 15-19, или такого типа, который описан в вышеупомянутых патентах США, выданных на имя автора настоящего изобретения (или в заявкахWO 2003/062570, WO 2005/028789 и SE 0500624-2, поданных заявителем настоящего изобретения),взаимодействует с одним из боковых кодовых рисунков 135 А, 135 В, тогда как ряд верхних запирающих кулачков 236 взаимодействует с любым из кодовых рисунков 133 А, 133 В, выполненных на полках. Эти верхние запирающие кулачки 236 имеют зоны 237 А, 237 В контакта с ключом, расположенные с одной продольной стороны ключа, причем эти зоны 237 А, 237 В контакта с ключом, в соответствии с изобретением, взаимно смещены на небольшое расстояние по длине лезвия, как это можно видеть на фиг. 21. Однако, как и в предыдущих вариантах, это продольное смещение должно быть меньше 3/4 расстояния между двумя смежными кулачками (в данном варианте оно составляет примерно половину этого расстояния). Соответственно, различные зоны 237 А, 237 В контакта с ключом в ряду кулачков равномерно распределены в продольном направлении (см. фиг. 21). На фиг. 22 а, 22b, 22 с и 23 представлен еще один вариант, в котором на лезвии 142 ключа выполнены попарно идентичные кодовые рисунки 143 А, 143 В и 144 А, 144 В соответственно, что позволяет лезвию 142 взаимодействовать с кулачками 246, 247, даже находясь в перевернутом положении. Кулачки расположены в виде продольного ряда, в котором один верхний кулачок 246 (или первая группа верхних кулачков) имеет пару смежных зон 246 А, 246 В контакта с ключом на продольной правой стороне (взаимодействующую с кодовыми рисунками 143 А или 143 В), тогда как другой верхний кулачок 247 (или вторая группа верхних кулачков) имеет пару смежных зон 247 А, 247 В контакта с ключом на продольной левой стороне. Соответствующий вид лезвия 142 ключа и кулачков 246, 247 сбоку представлен на фиг. 23. Вариант, представленный на фиг. 24 а, 24b, 24 с и 25, содержит ряд запирающих кулачков 256, каждый из которых способен поворачиваться на ограниченный угол, например с помощью выступа 257 (см. фиг. 24b), находящегося в соответствующей полости (не изображена), определяющей диапазон поворота. Кулачок 256 взаимодействует с боковой планкой 300, имеющей поперечные выступы 321, 322 и т.д., каждый из которых входит в соответствующую продольную канавку 258 на соответствующем кулачке 256. Лезвие 152 ключа (см. фиг. 25) имеет на своей верхней кромке кодовый рисунок 153, кодовые участки которого, взаимодействующие с различными кулачками 256, ориентированы под различными углами (предпочтительно не превышающими 15 относительно плоскости, перпендикулярной лезвию 152 ключа). В результате такого выполнения каждый кулачок 256, имеющий соответствующие зоны 256 А,256 В контакта с ключом, будет развернут на определенный угол, позволяющий боковой планке отпереть замок. В следующем варианте (см. фиг. 26 а, 26b, 26 с, 27 и 28) кулачки 266 в продольном ряду установлены в полостях (не изображены) с возможностью движения в боковом направлении и под прямым углом относительно лезвия 162 ключа. Каждый кулачок 266 имеет две смежные зоны 266 А, 266 В контакта с ключом, каждая из которых выполнена в виде выступа, отходящего от концевой поверхности кулачка 266 в направлении лезвия ключа. Как показано на фиг. 27 и 28, эти конические выступы (в зависимости от их положений на концевом участке запирающего кулачка) могут формировать один или более продольных рядов выступов, образующих кодовый рисунок в сочетании с соответствующими им углублениями 163, 164 на лезвии 162 ключа. Данные углубления, имеющие в общем случае различную глубину, также могут формировать один или более продольных рядов, чтобы взаимодействовать с коническими выступами соответствующих кулачков. Как и в предыдущих вариантах, некоторые из выступов 266 А или 266 В могут входить не на всю глубину углублений 163, 164, так что принципы кодирования остаются такими же, что и в предыдущих вариантах. При этом в данном варианте лезвие ключа также является симметричным, т.е. может вводиться в замок и в перевернутом положении. Во всех описанных вариантах зоны контакта с ключом распределены в продольном направлении и имеют гладкие края, обеспечивающие возможность скользящего контакта с продольным кодовым рисунком ассоциированного ключа. Такие гладкие края можно получить, придавая контактирующим участкам закругленную форму или используя наклонные участки (фаски), смежные с самыми нижними точками контакта. Данное условие является важным даже для тех зон контакта, которые не будут находиться в контакте при полностью введенном лезвии ключа, поскольку такие зоны будут вступать в скользящий контакт с продольным кодовым рисунком в процессе ввода лезвия ключа в ключевой паз или извлечения из этого паза. Как уже упоминалось, две или более зоны контакта с ключом могут иметься только у части кулачков. При этом смежные зоны контакта с ключом могут быть взаимно смещены не только в продольном,но и в боковом направлении. Запирающий кулачок может иметь возможность ограниченного поворота, например, как это показано на фиг. 9-19 и на фиг. 24 а, 24b, 24 с и 25. Подобный ограниченный поворот может осуществляться,например, с помощью направляющих выступов, показанных на фиг. 24 а, 24b, 24 с, или иным образом. В-7 012995 тех же случаях, когда на лезвии ключа имеются параллельные продольные кодовые рисунки, соответствующие запирающие кулачки 236 (см. фиг. 20 а, 20b, 20 с, 21), 246, 247 (см. фиг. 22 а, 22b, 22 с, 23), 266(см. фиг. 26 а, 26b, 26 с, 27, 28), 276 (см. фиг. 29) и 286, 287 (см. фиг. 30) должны перемещаться поступательно, чтобы обеспечить требуемое взаимодействие между соответствующими зонами контакта с ключом и продольными кодовыми рисунками. Разумеется, можно сформировать продольные кодовые рисунки (не изображены) на обеих сторонах лезвия ключа (например, как это показано на фиг. 22 а, 22b, 22 с и 23). Соответственно, эти кодовые рисунки будут взаимодействовать с рядами боковых запирающих кулачков (не изображены), установленными по обе стороны ключевого паза, чтобы обеспечить возможность ввода лезвия в перевернутом положении. В данном случае поперечный палец должен располагаться примерно в средней (а не в концевой) части кулачка. Другой пример симметричного лезвия ключа, пригодного для ввода в перевернутом положении,показан на фиг. 29. Ряд верхних штифтов 276 (показаны только два штифта) взаимодействует с верхней кромкой лезвия 172 ключа, тогда как два ряда штифтов кулачков 286, 296 установлены с противоположных сторон ключевого паза (не изображен), чтобы взаимодействовать с соответствующими боковыми кодовыми рисунками (показанными схематично). Каждый из верхних штифтов имеет, как и в предыдущих вариантах, задний выступ 276 А и передний выступ 276 В, а кодовый рисунок на верхней кромке лезвия 172 ключа вырезан таким образом, чтобы взаимодействовать с этими штифтами 276. Данный вариант работает так же, как и варианты по фиг. 12, 13 а-13 е. Различные кодовые рисунки, описанные выше, могут различным образом комбинироваться друг с другом. Заключительный пример представлен на фиг. 30. Он соответствует лезвию 182 ключа, имеющему на своей верхней кромке два параллельных волнообразных кодовых рисунка 183, 184, аналогичные показанным на фиг. 4d, а также боковой кодовый рисунок 185. Верхние кодовые рисунки 183, 184 взаимодействуют со штифтами верхних кулачков 286, 287 примерно так же, как и штифты 246, 247, показанные на фиг. 22 а, 22b, 22c и 23; боковой кодовый рисунок 185 взаимодействует с боковыми кулачками (не изображены). Разумеется, в данном варианте лезвие 182 ключа работает, только будучи введенным в изображенном положении; его нельзя перевернуть. Альтернативно, можно использовать только верхние кодовые рисунки 183, 184, без бокового кодового рисунка 185. Продольные кодовые рисунки предпочтительно являются "волнообразными". Альтернативно, эти рисунки могут иметь иные конфигурации при условии, что они вытянуты в продольном направлении и содержат кодовые участки, расположенные на различных уровнях (имеют различные глубины). Ключи или заготовки ключей согласно изобретению характеризуются тем, что снабжены продольным кодовым рисунком, количество кодовых участков которого в общем случае превышает количество ассоциированных запирающих кулачков. При этом кодовый участок имеется для каждой зоны контакта с ключом, выполненной на кулачке, независимо от того, будут ли данные кодовые участки находиться в контакте с кулачками при полностью введенном в замок лезвии ключа. Однако должна иметься по меньшей мере одна (но необязательно все) смежная зона контакта на кулачке, которая будет контактировать с соответствующим кодовым участком продольного кодового рисунка лезвия ключа. Как правило, количество кодовых участков будет равно количеству зон контакта с ключом на кулачке. Однако в некоторых конкретных случаях эти количества могут слегка различаться, например для верхних участков лезвия ключа, в которых длинный выступ на кулачке может взаимодействовать с очень мелким кодовым участком на лезвии ключа. Возможны также случаи, когда количество кодовых участков на ключе превышает количество зон контакта на кулачках. Продольный кодовый рисунок лезвия ключа может быть расположен на верхней кромке, как это показано на фиг. 1-3, на обеих кромках (как на фиг. 29), на боковой стенке продольной канавки (как на фиг. 15-18) или на какой-либо иной части лезвия ключа, например на одной или более полках, образованных в более толстой основной части лезвия ключа, как это описано в вышеупомянутом патенте США 5640865 или показано на фиг. 20 а, 20b, 20 с; 21 и 22 а, 22b, 22 с, 23. Ключ без кодового рисунка или с уже выполненным на нем по меньшей мере одним кодовым рисунком может быть использован в качестве заготовки ключа, готовый ключ из которой получают вырезанием на ней по меньшей мере одного дополнительного кодового участка. Соответственно, пункты прилагаемой формулы, относящиеся к "ключу", должны охватывать также соответствующие заготовки ключей, для получения готовых ключей из которых достаточно окончательно сформировать на них кодовый рисунок. В представленных вариантах кодовые участки продольного кодового рисунка обычно расположены на одном из трех различных уровней. Разумеется, количество таких уровней (глубин) может быть изменено как в сторону уменьшения (до одного или двух), так и в сторону увеличения. При этом специалисты смогут внести различные изменения в профиль поперечного сечения лезвия ключа, например, выполнить на его боковой стороне различные прямолинейные продольные канавки и/или сделать верхнюю часть более тонкой (см. фиг. 4 е). Как показано на фиг. 7 и 8, профиль ключа мо-8 012995 жет содержать относительно тонкую продольную кромку 102'а (см. фиг. 7), смещенную в боковом направлении относительно основной части 102'b лезвия 102 ключа, или кромку 102"а (см. фиг. 8), отходящую наклонно от одного края основной части 102"b лезвия 102 ключа в сторону другого ее края. Такие варианты позволяют формировать ключи (и их заготовки), обеспечивающие более узкие (т.е. предпочтительные) конфигурации пары ключ/замок, требующие, чтобы штифты кулачков (и особенно их крайние в поперечном направлении участки) были способны контактировать со смещенной кодовой частью лезвия. Поскольку подобные профили лезвия не могут правильно воздействовать на обычные конические или клиновые концевые участки штифтов, такие профили представляют профили нового типа, защищаемые прилагаемой формулой изобретения применительно как к ключам, так и к их заготовкам. Штифты кулачков не обязательно должны поджиматься верхними штифтами 207 или пружинами 209, как это показано на фиг. 1-3, возможны и другие варианты их фиксации или поворота в цилиндрической выточке корпуса. Кроме того, хотя это и не показано на чертежах, между верхними и нижними штифтами могут устанавливаться мастер-штифты (или пластины). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система из ключей и замков, в которой каждый из замков содержит корпус (201) с цилиндрической выточкой (202), цилиндр (203), установленный с возможностью вращения в указанной выточке и имеющий продольный ключевой паз (204) и запирающие кулачки (205), которые расположены в ряд вдоль для блокирования цилиндра от вращения в цилиндрической выточке, причем, по меньшей мере, у группы запирающих кулачков имеются цилиндрический участок (206 а) и выполненный заодно с ним участок (206b), сопрягающийся с ассоциированным с замком ключом (100), при этом цилиндрический участок находится в предназначенной для него полости (208), выполненной внутри цилиндра для обеспечения возможности перемещения цилиндрического участка в плоскости, перпендикулярной оси цилиндра, по оси кулачка в указанной полости параллельно ее оси,каждый из ключей содержит вытянутое в продольном направлении лезвие (102), выполненное с возможностью ввода в ключевой паз цилиндра замка, ассоциированного с указанным ключом, причем лезвие ключа имеет по меньшей мере один продольный кодовый рисунок (103), включающий кодовые участки (104) различной глубины, взаимодействующие с сопрягающимися с ключом участками запирающих кулачков и заставляющие сопрягающиеся с ключом участки смещаться в соответствии с продольным кодовым рисунком, когда лезвие ассоциированного ключа вводится в ключевой паз,отличающаяся тем, что сопрягающийся с ключом участок (206b) каждого запирающего кулачка указанной группы содержит по меньшей мере две смежные зоны (210 а, 211 а) контакта с ключом, взаимно смещенные вдоль указанной оси цилиндра и заключенные в пределах ограниченной области, на расстоянии одна от другой, не превышающем 3/4 расстояния между центральными осями двух смежных запирающих кулачков в указанном ряду, при этом каждая зона контакта с ключом выполнена с гладкими кромками для обеспечения возможности ее скользящего контакта с продольным кодовым рисунком на ассоциированном ключе при его вводе в ключевой паз,количество кодовых участков в продольном кодовом рисунке ассоциированного ключа соответствует количеству взаимно смещенных зон контакта с ключом на запирающих кулачках в указанном ряду и при полностью введенном в ключевой паз ассоциированном ключе по меньшей мере одна зона контакта с ключом каждого запирающего кулачка указанной группы находится во взаимодействии с соответствующим ей кодовым участком ключа. 2. Система по п.1, содержащая, по меньшей мере, первый замок и второй замок, отличающиеся друг от друга, и, по меньшей мере, первый ключ (102 А) и второй ключ (102 В), также отличающиеся друг от друга, причем первый ключ выполнен отпирающим не каждый из замков системы, а второй ключ способен отпирать большее количество замков, чем первыйключ, при этом при полном вводе ассоциированного ключа в соответствующий ему замок для его отпирания первый и второй ключи имеют кодовые участки, которые не находятся в контакте с соответствующими им зонами контакта с ключом ассоциированного с ними запирающего кулачка замка. 3. Цилиндровый замок, содержащий корпус (201) с цилиндрической выточкой (202), цилиндр (203),установленный с возможностью вращения в указанной выточке и имеющий продольный ключевой паз(204), и запирающие кулачки (205), которые расположены в ряд вдоль оси цилиндра для блокирования цилиндра от вращения в цилиндрической выточке, причем, по меньшей мере, у группы запирающих кулачков имеются цилиндрический участок (206 а) и выполненный заодно с ним участок (206b), сопрягающийся с ассоциированным с замком ключом (100), при этом цилиндрический участок находится в предназначенной для него полости (208), выполненной внутри цилиндра для обеспечения возможности перемещения цилиндрического участка в плоскости, перпендикулярной оси цилиндра, по оси кулачка в указанной полости параллельно ее оси, отличающийся тем, что-9 012995 сопрягающийся с ключом участок (206b) каждого запирающего кулачка содержит по меньшей мере две смежные зоны (210 а, 211 а) контакта с ключом в форме выступов, взаимно смещенных вдоль оси цилиндра и заключенных в пределах ограниченной области, на расстоянии, не превышающем 3/4 расстояния между центральными осями двух смежных запирающих кулачков в указанном ряду, при этом каждая зона контакта с ключом выполнена с гладкими кромками для обеспечения возможности ее скользящего контакта с продольным кодовым рисунком на ассоциированном ключе при его вводе в ключевой паз,при полностью введенном в ключевой паз ассоциированном ключе по меньшей мере одна зона контакта с ключом каждого запирающего кулачка указанной группы находится во взаимодействии с соответствующим ей кодовым участком ключа. 4. Замок по п.3, отличающийся тем, что смежные зоны (210 а, 211 а) контакта с ключом дополнительно взаимно смещены в направлении, поперечном относительно оси цилиндра. 5. Замок по п.3, отличающийся тем, что цилиндрическая часть каждого запирающего кулачка (256) установлена с возможностью ограниченного вращения. 6. Замок по п.5, отличающийся тем, что цилиндрическая часть установлена с возможностью перемещения без вращения. 7. Замок по п.3, отличающийся тем, что сопрягающийся с ключом участок, имеющий смежные зоны(220 а, 221 а) контакта с ключом, выполнен на пальце (219), выступающем в поперечном направлении из указанной цилиндрической части (217). 8. Замок по п.7, отличающийся тем, что цилиндрическая часть (217) установлена с возможностью ограниченного вращения, а смежные зоны (220 а, 221 а) контакта с ключом выполнены с возможностью скользящего контакта с продольным кодовым рисунком (125), выполненным по меньшей мере на одной стороне ассоциированного ключа (122). 9. Замок по п.8, отличающийся тем, что цилиндрическая часть (217) установлена с возможностью перемещения без вращения. 10. Замок по любому из пп.3-9, отличающийся тем, что смежные зоны (220 а, 221 а; 266 А, 266 В) контакта с ключом образованы выступами, отходящими от концевой поверхности запирающего кулачка(216; 266). 11. Замок по п.3, отличающийся тем, что запирающий кулачок (266) с указанными смежными зонами (266 А, 266 В) контакта с ключом ориентирован таким образом, чтобы иметь возможность перемещения под прямым углом к центральной плоскости ключевого паза. 12. Замок по п.11, отличающийся тем, что смежные зоны (266 А, 266 В) контакта с ключом расположены на различных уровнях относительно ключевого паза. 13. Замок по п.10, отличающийся тем, что выступы (210 а, 211 а; 266 А, 266 В) отходят в направлении,параллельном оси кулачка. 14. Замок по п.3, отличающийся тем, что по меньшей мере две смежные зоны (237 А, 237 В) контакта с ключом расположены на одной продольной стороне ключевого паза. 15. Замок по п.14, отличающийся тем, что по меньшей мере две другие смежные зоны (247 А, 247 В) контакта с ключом расположены на противоположной стороне продольного ключевого паза. 16. Замок по п.15, отличающийся тем, что на каждой из продольных сторон ключевого паза расположены по меньшей мере две смежные зоны (246 А, 246 В; 247 А, 247 В) контакта с ключом. 17. Запирающий кулачок (206) в цилиндровом замке, содержащем цилиндр, установленный с возможностью вращения в цилиндрической выточке замка, и запирающие кулачки (205), которые расположены в ряд вдоль оси цилиндра, причем запирающий кулачок содержит цилиндрический участок и выполненный заодно с ним участок, сформированный с возможностью взаимодействия с продольным кодовым рисунком ассоциированного ключа, отличающийся тем, что сопрягающийся с ключом участок (206b) каждого запирающего кулачка содержит по меньшей мере две смежные зоны (210 а, 211 а) контакта с ключом в форме выступов, взаимно смещенных вдоль оси цилиндра и заключенных в пределах ограниченной области, на расстоянии, не превышающем 3/4 расстояния между центральными осями двух смежных запирающих кулачков в указанном ряду,каждая зона контакта с ключом выполнена с гладкими кромками для обеспечения возможности ее скользящего контакта с продольным кодовым рисунком на ассоциированном ключе и при полностью введенном в ключевой паз ассоциированном ключе по меньшей мере одна зона контакта с ключом находится во взаимодействии с соответствующим ей кодовым участком ключа. 18. Ключ (100), содержащий вытянутое в продольном направлении лезвие (102), выполненное с возможностью ввода в ключевой паз установленного с возможностью вращения цилиндра ассоциированного замка, причем вдоль оси цилиндра расположены в ряд запирающие кулачки, при этом лезвие ключа снабжено по меньшей мере одним продольным кодовым рисунком (103) для взаимодействия с сопрягающимся с ключом участком каждого, по меньшей мере, из группы запирающих кулачков в указанном ряду, отличающийся тем, что продольный кодовый рисунок включает кодовые участки (104) различной глубины для взаимодействия при вводе лезвия в ключевой паз с одной из по меньшей мере двух смежных зон контакта с ключом, имеющихся на каждом сопрягающемся с ключом участке запирающего кулачка указанной группы- 10012995 запирающих кулачков и взаимно смещенных вдоль оси цилиндра,количество кодовых участков соответствует количеству взаимно смещенных зон контакта с ключом на запирающих кулачках в указанной группе и кодовые участки продольного кодового рисунка на лезвии ключа выполнены таким образом, что при полностью введенном в ключевой паз ключе по меньшей мере одна зона контакта с ключом каждого запирающего кулачка указанной группы находится во взаимодействии с соответствующим ей кодовым участком продольного кодового рисунка. 19. Ключ по п.18, отличающийся тем, что продольный кодовый рисунок (103) выполнен по меньшей мере на одной продольной кромке лезвия (102) ключа. 20. Ключ по п.19, отличающийся тем, что продольный кодовый рисунок содержит две отдельные части (110, 111, 112; 183, 184), вытянутые в продольном направлении и расположенные взаимно параллельно и смежно на указанной продольной кромке лезвия (102; 182) ключа. 21. Ключ по п.18, отличающийся тем, что продольный кодовый рисунок (125; 163, 164; 185) выполнен, по меньшей мере, на боковой части лезвия (122; 162; 182) ключа. 22. Ключ по п.21, отличающийся тем, что продольный кодовый рисунок (133 А, 133 В, 135 А, 135 В) выполнен на полке, примыкающей к указанной боковой стороне. 23. Ключ по п.21, отличающийся тем, что волнообразный кодовый рисунок (125; 185) выполнен в продольной канавке, расположенной на указанной боковой стороне. 24. Ключ по п.18, отличающийся тем, что продольный кодовый рисунок (103) содержит участки(110, 111, 112), сопрягающиеся с кулачками и разделенные в продольном направлении на группы, каждая из которых контактирует с соответствующим кулачком и содержит по меньшей мере два сопрягающихся с кулачком участка (110, 111), по меньшей мере один из которых расположен таким образом, чтобы при полном вводе ключа в ключевой паз контактировать с соответствующей ему зоной контакта с ключом ассоциированного кулачка. 25. Ключ по п.24, отличающийся тем, что каждый из сопрягающихся с кулачками участков содержит вырез (110, 111) с гладкими кромками. 26. Ключ по п.25, отличающийся тем, что вырезы с гладкими кромками расположены с заданным количеством значений глубины или на заданном количестве вертикальных уровней, причем вертикальное направление применительно к ключу определяется как перпендикулярное продольному направлению. 27. Ключ по п.24, отличающийся тем, что участки (110, 111, 112), сопрягающиеся с кулачками, содержат срединный участок (112) и два примыкающих к нему участка (110, 111), расположенных в продольном направлении по обе стороны срединного участка. 28. Ключ по п.27, отличающийся тем, что срединный участок (112) образован углублением. 29. Ключ по п.27 или 28, отличающийся тем, что указанные примыкающие участки (110, 111) расположены на одном вертикальном уровне, причем вертикальное направление применительно к ключу определяется как перпендикулярное продольному направлению. 30. Ключ по п.19, отличающийся тем, что указанная продольная кромка (102'а, 102"а) имеет меньшую толщину, чем основная часть (102'b, 102"b) лезвия (102', 102") ключа. 31. Ключ по п.30, отличающийся тем, что имеющая меньшую толщину продольная кромка (102'а) смещена в боковом направлении относительно основной части (102'b) лезвия. 32. Ключ по п.30, отличающийся тем, что имеющая меньшую толщину продольная кромка (102"а) отходит наклонно вверх от основной части (102"b) лезвия. 33. Ключ по п.18, отличающийся тем, что лезвие (132, 142) ключа выполнено симметричным, с обеспечением возможности его ввода в ассоциированный замок при одном из двух положений лезвия,взаимно развернутых на 180. 34. Ключ по п.19, отличающийся тем, что кодовый рисунок на продольной кромке лезвия (152) ключа содержит вырезы, ориентированные под различными углами относительно плоскости, перпендикулярной лезвию (152) ключа. 35. Заготовка ключа, содержащая лезвие (102', 102") ключа, выполненное в соответствии с любым из пп.18-34, в которой вытянутому в продольном направлении лезвию (102'а; 102"а) ключа придан профиль, обеспечивающий возможность формирования кодового рисунка на лезвии ключа в соответствии с любым из предыдущих пунктов. 36. Заготовка по п.35, отличающаяся тем, что лезвие ключа имеет продольную кромку (102'а,102"а), смещенную относительно основной части лезвия (102', 102") ключа или отходящую наклонно от указанной основной части лезвия.
