Способ обнаружения открытого пламени (варианты) и устройство для его осуществления

Скачать PDF файл.

Формула / Реферат

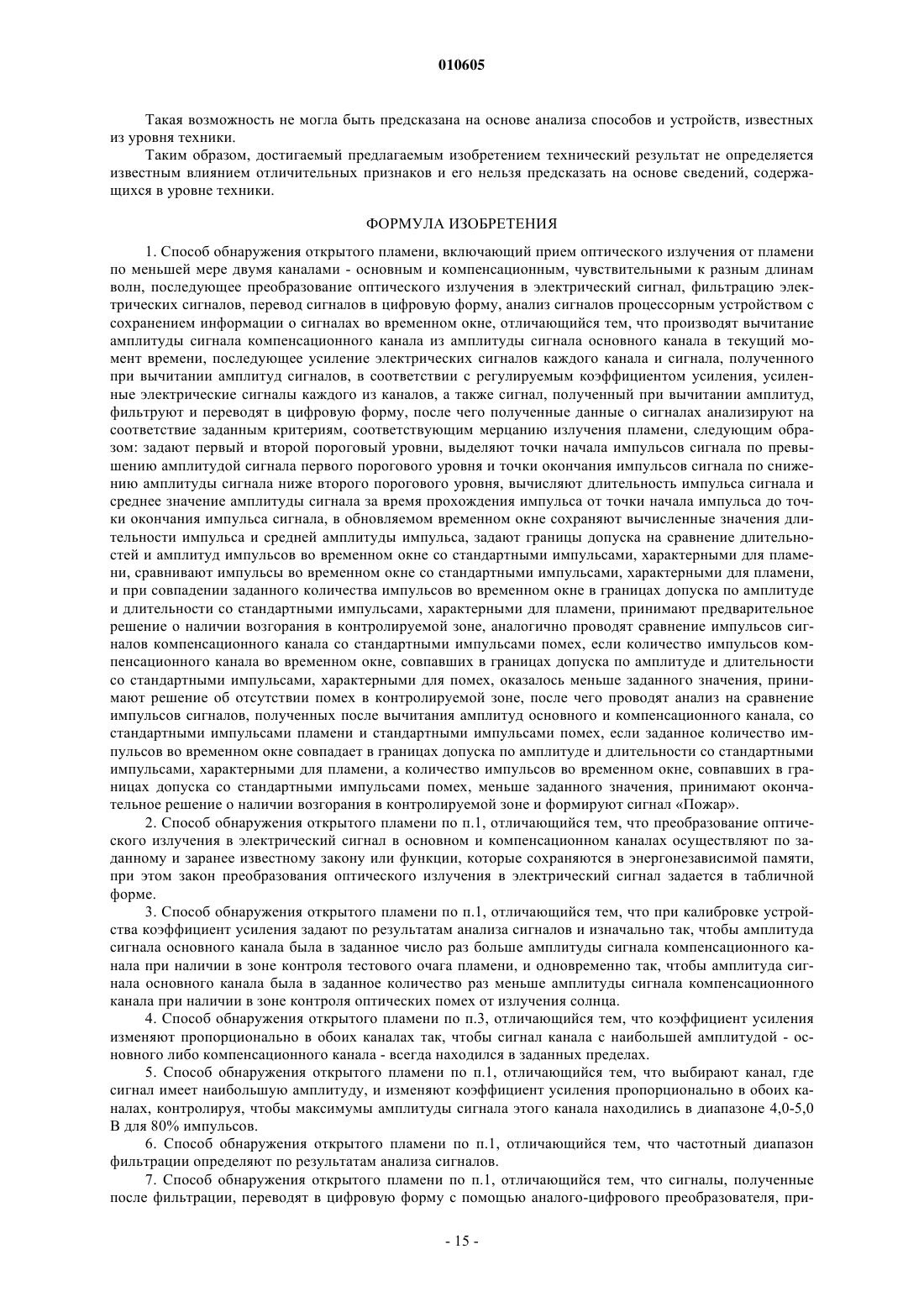

1. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют и переводят в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об отсутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска со стандартными импульсами помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал "Пожар".

2. Способ обнаружения открытого пламени по п.1, отличающийся тем, что преобразование оптического излучения в электрический сигнал в основном и компенсационном каналах осуществляют по заданному и заранее известному закону или функции, которые сохраняются в энергонезависимой памяти, при этом закон преобразования оптического излучения в электрический сигнал задается в табличной форме.

3. Способ обнаружения открытого пламени по п.1, отличающийся тем, что при калибровке устройства коэффициент усиления задают по результатам анализа сигналов и изначально так, чтобы амплитуда сигнала основного канала была в заданное число раз больше амплитуды сигнала компенсационного канала при наличии в зоне контроля тестового очага пламени, и одновременно так, чтобы амплитуда сигнала основного канала была в заданное количество раз меньше амплитуды сигнала компенсационного канала при наличии в зоне контроля оптических помех от излучения солнца.

4. Способ обнаружения открытого пламени по п.3, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах так, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах.

5. Способ обнаружения открытого пламени по п.1, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоихканалах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов.

6. Способ обнаружения открытого пламени по п.1, отличающийся тем, что частотный диапазон фильтрации определяют по результатам анализа сигналов.

7. Способ обнаружения открытого пламени по п.1, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс.

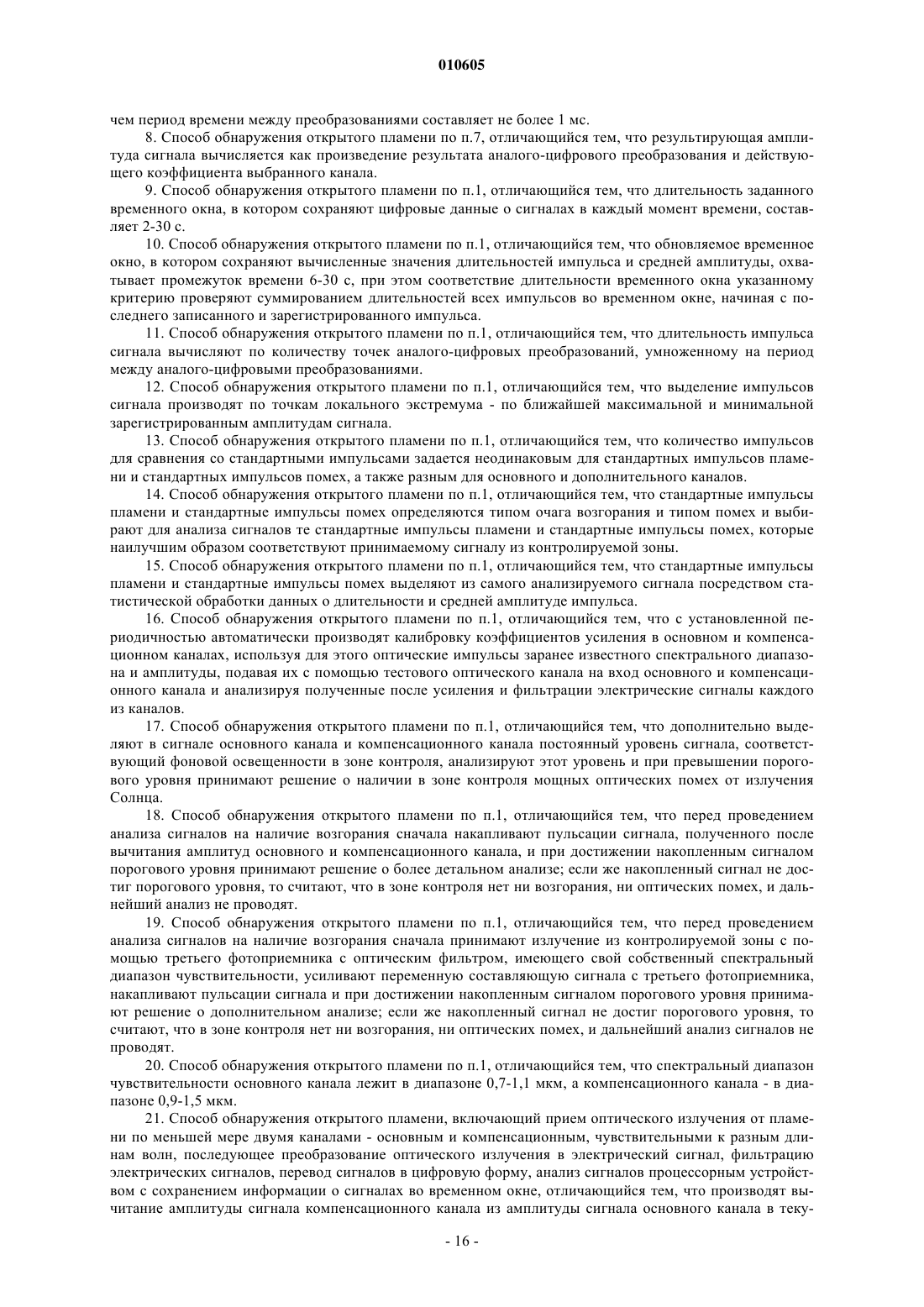

8. Способ обнаружения открытого пламени по п.7, отличающийся тем, что результирующая амплитуда сигнала вычисляется как произведение результата аналого-цифрового преобразования и действующего коэффициента выбранного канала.

9. Способ обнаружения открытого пламени по п.1, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с.

10. Способ обнаружения открытого пламени по п.1, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса.

11. Способ обнаружения открытого пламени по п.1, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями.

12. Способ обнаружения открытого пламени по п.1, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала.

13. Способ обнаружения открытого пламени по п.1, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для основного и дополнительного каналов.

14. Способ обнаружения открытого пламени по п.1, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны.

15. Способ обнаружения открытого пламени по п.1, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса.

16. Способ обнаружения открытого пламени по п.1, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного канала и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов.

17. Способ обнаружения открытого пламени по п.1, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца.

18. Способ обнаружения открытого пламени по п.1, отличающийся тем, что перед проведеншхь анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного канала, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят.

19. Способ обнаружения открытого пламени по п.1, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят.

20. Способ обнаружения открытого пламени по п.1, отличающийся тем, что спектральный диапазон чувствительности основного канала лежит в диапазоне 0,7-1,1 мкм, а компенсационного канала - в диапазоне 0,9-1,5 мкм.

21. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по двум частотным диапазонам с последующим переводом их в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: анализируют сигнал после фильтрации по первому частотному диапазону, для этого задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов со стандартными импульсами пламени и стандартными импульсами помех, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решение о наличии помех, после чего в случае принятия такого подтверждения аналогично проводят проверку по второму частотному диапазону по сигналам всех каналов - основному каналу, компенсационному каналу, а также по сигналу, полученному при вычитании амплитуд сигналов основного и компенсационного каналов, и в случае выявления помех по всем каналам принимают окончательное решение о наличии помех и об отсутствии возгорания; если же количество импульсов сигнала по основному каналу, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения хотя бы в одном из анализируемых сигналов, принимают окончательное решение о наличии возгорания и формируют сигнал "Пожар".

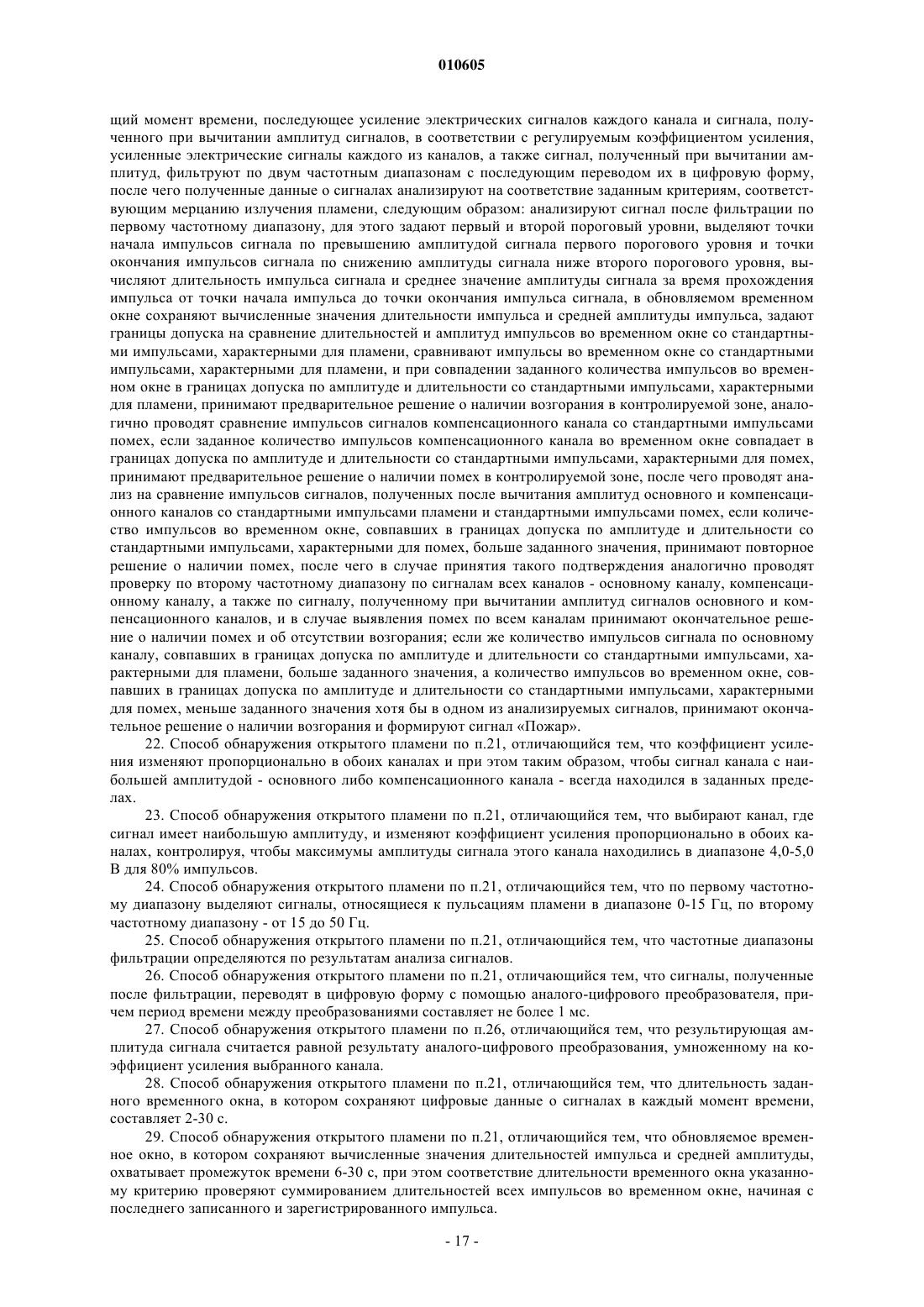

22. Способ обнаружения открытого пламени по п.21, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах и при этом таким образом, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах.

23. Способ обнаружения открытого пламени по п.21, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов.

24. Способ обнаружения открытого пламени по п.21, отличающийся тем, что по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне 0-15 Гц, по второму частотному диапазону - от 15 до 50 Гц.

25. Способ обнаружения открытого пламени по п.21, отличающийся тем, что частотные диапазоны фильтрации определяются по результатам анализа сигналов.

26. Способ обнаружения открытого пламени по п.21, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс.

27. Способ обнаружения открытого пламени по п.26, отличающийся тем, что результирующая амплитуда сигнала считается равной результату аналого-цифрового преобразования, умноженному на коэффициент усиления выбранного канала.

28. Способ обнаружения открытого пламени по п.21, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с.

29. Способ обнаружения открытого пламени по п.21, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса.

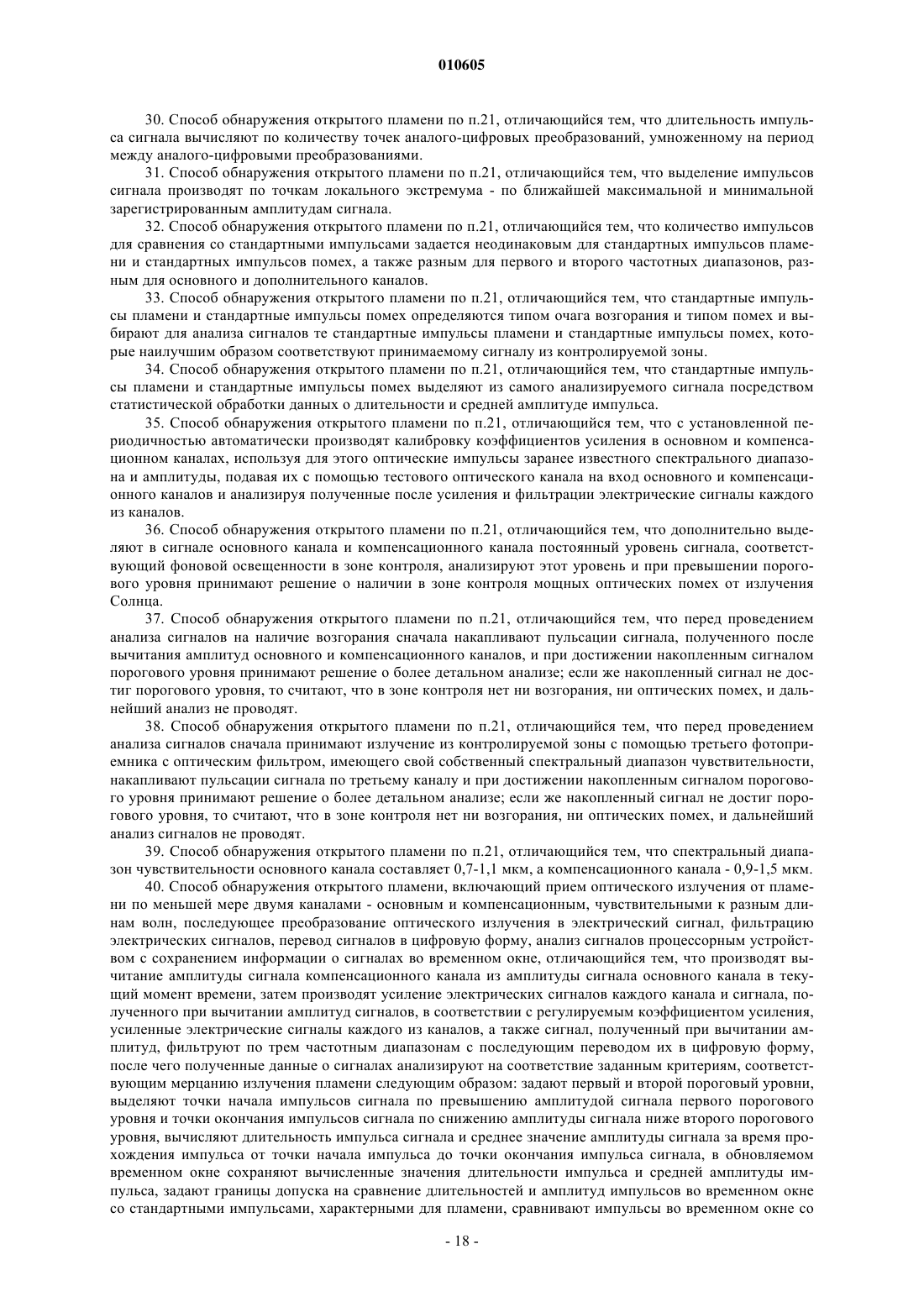

30. Способ обнаружения открытого пламени по п.21, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями.

31. Способ обнаружения открытого пламени по п.21, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала.

32. Способ обнаружения открытого пламени по п.21, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для первого и второго частотных диапазонов, разным для основного и дополнительного каналов.

33. Способ обнаружения открытого пламени по п.21, отличающийся тем, чтю стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны.

34. Способ обнаружения открытого пламени по п.21, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса.

35. Способ обнаружения открытого пламени по п.21, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов.

36. Способ обнаружения открытого пламени по п.21, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца.

37. Способ обнаружения открытого пламени по п.21, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят.

38. Способ обнаружения открытого пламени по п.21, отличающийся тем, что перед проведением анализа сигналов сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, накапливают пульсации сигнала по третьему каналу и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят.

39. Способ обнаружения открытого пламени по п.21, отличающийся тем, что спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а компенсационного канала - 0,9-1,5 мкм.

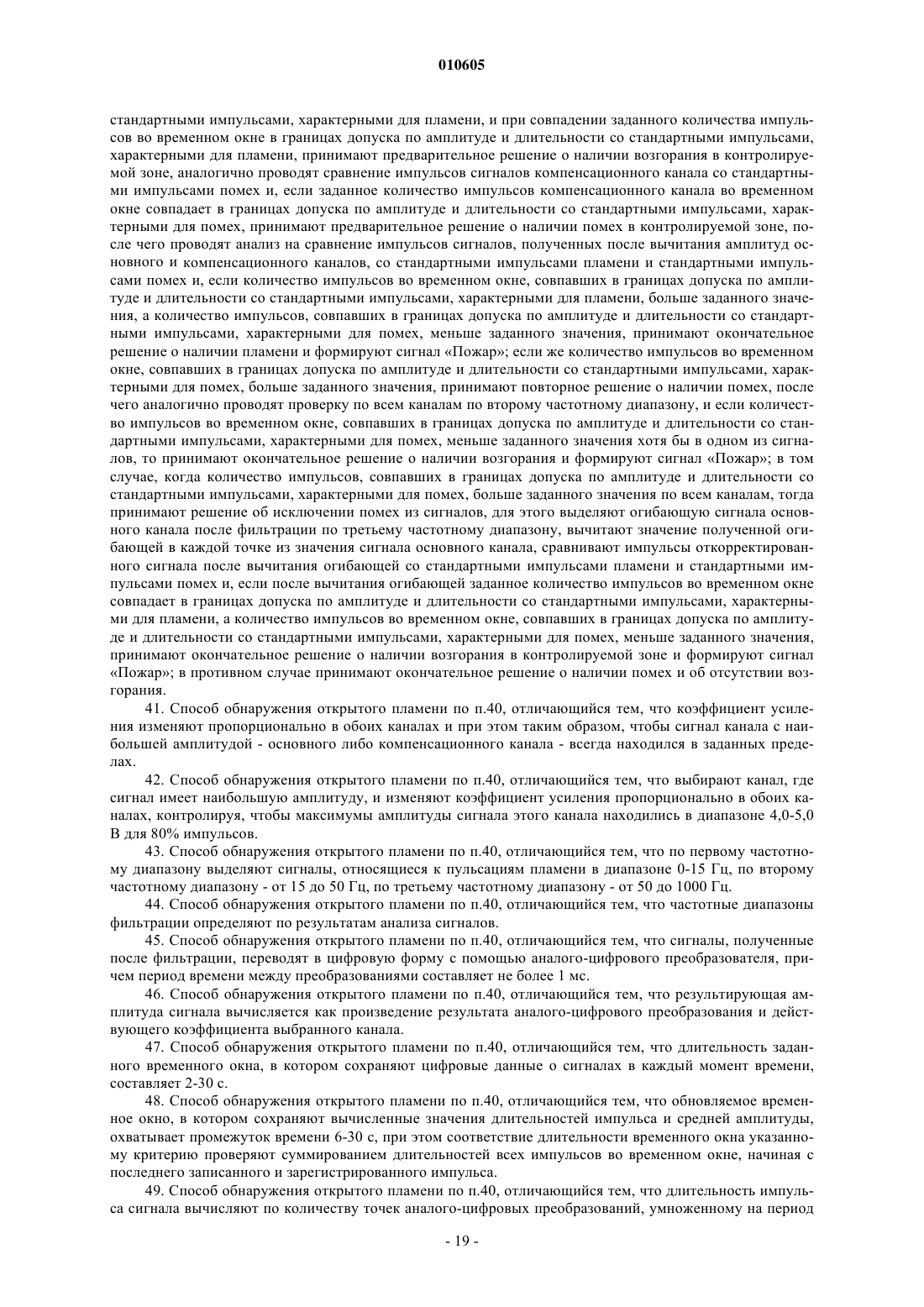

40. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, затем производят усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по трем частотным диапазонам с последующим переводом их в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех и, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов, со стандартными импульсами пламени и стандартными импульсами помех и, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения, принимают окончательное решение о наличии пламени и формируют сигнал "Пожар"; если же количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решение о наличии помех, после чего аналогично проводят проверку по всем каналам по второму частотному диапазону, и если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения хотя бы в одном из сигналов, то принимают окончательное решение о наличии возгорания и формируют сигнал "Пожар"; в том случае, когда количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения по всем каналам, тогда принимают решение об исключении помех из сигналов, для этого выделяют огибающую сигнала основного канала после фильтрации по третьему частотному диапазону, вычитают значение полученной огибающей в каждой точке из значения сигнала основного канала, сравнивают импульсы откорректированного сигнала после вычитания огибающей со стандартными импульсами пламени и стандартными импульсами помех и, если после вычитания огибающей заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал "Пожар"; в противном случае принимают окончательное решение о наличии помех и об отсутствии возгорания.

41. Способ обнаружения открытого пламени по п.40, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах и при этом таким образом, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах.

42. Способ обнаружения открытого пламени по п.40, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов.

43. Способ обнаружения открытого пламени по п.40, отличающийся тем, что по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне 0-15 Гц, по второму частотному диапазону - от 15 до 50 Гц, по третьему частотному диапазону - от 50 до 1000 Гц.

44. Способ обнаружения открытого пламени по п.40, отличающийся тем, что частотные диапазоны фильтрации определяют по результатам анализа сигналов.

45. Способ обнаружения открытого пламени по п.40, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс.

46. Способ обнаружения открытого пламени по п.40, отличающийся тем, что результирующая амплитуда сигнала вычисляется как произведение результата аналого-цифрового преобразования и действующего коэффициента выбранного канала.

47. Способ обнаружения открытого пламени по п.40, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с.

48. Способ обнаружения открытого пламени по п.40, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса.

49. Способ обнаружения открытого пламени по п.40, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями.

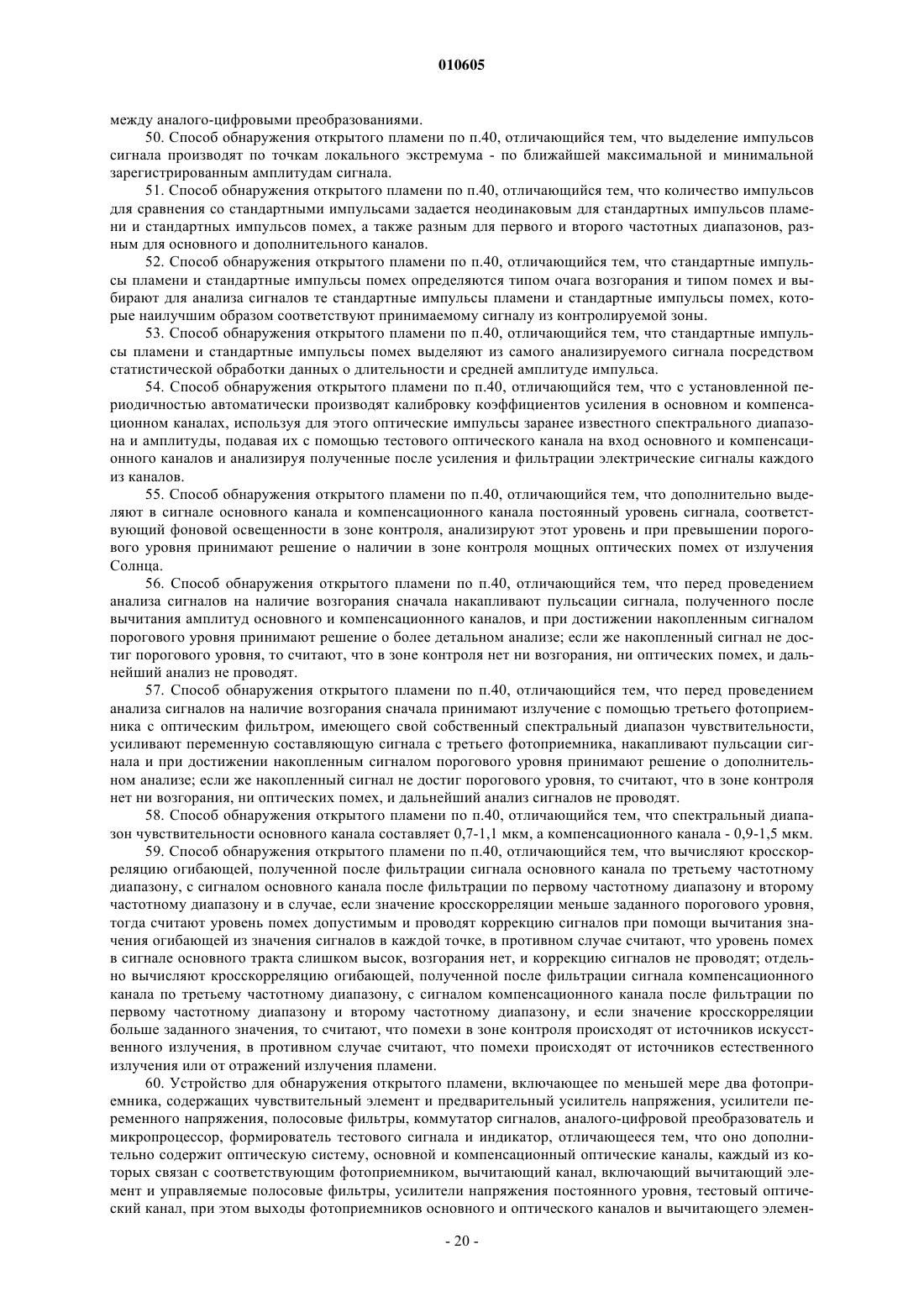

50. Способ обнаружения открытого пламени по п.40, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала.

51. Способ обнаружения открытого пламени по п.40, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для первого и второго частотных диапазонов, разным для основного и дополнительного каналов.

52. Способ обнаружения открытого пламени по п.40, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны.

53. Способ обнаружения открытого пламени по п.40, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса.

54. Способ обнаружения открытого пламени по п.40, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов.

55. Способ обнаружения открытого пламени по п.40, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца.

56. Способ обнаружения открытого пламени по п.40, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят.

57. Способ обнаружения открытого пламени по п.40, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала принимают излучение с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят.

58. Способ обнаружения открытого пламени по п.40, отличающийся тем, что спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а компенсационного канала - 0,9-1,5 мкм.

59. Способ обнаружения открытого пламени по п.40, отличающийся тем, что вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала основного канала по третьему частотному диапазону, с сигналом основного канала после фильтрации по первому частотному диапазону и второму частотному диапазону и в случае, если значение кросскорреляции меньше заданного порогового уровня, тогда считают уровень помех допустимым и проводят коррекцию сигналов при помощи вычитания значения огибающей из значения сигналов в каждой точке, в противном случае считают, что уровень помех в сигнале основного тракта слишком высок, возгорания нет, и коррекцию сигналов не проводят; отдельно вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала компенсационного канала по третьему частотному диапазону, с сигналом компенсационного канала после фильтрации по первому частотному диапазону и второму частотному диапазону, и если значение кросскорреляции больше заданного значения, то считают, что помехи в зоне контроля происходят от источников искусственного излучения, в противном случае считают, что помехи происходят от источников естественного излучения или от отражений излучения пламени.

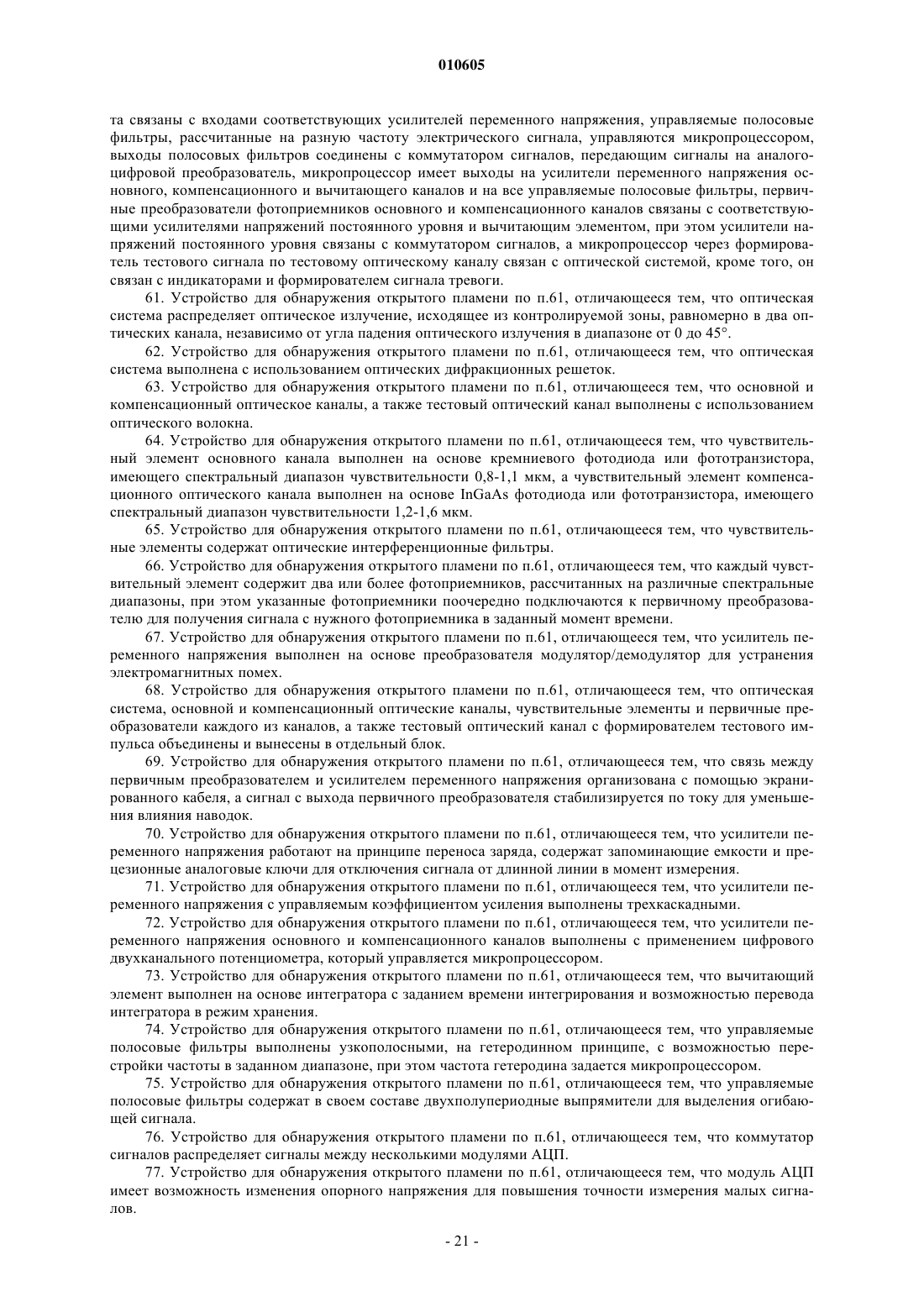

60. Устройство для обнаружения открытого пламени, включающее по меньшей мере два фотоприемника, содержащих чувствительный элемент и предварительный усилитель напряжения, усилители переменного напряжения, полосовые фильтры, коммутатор сигналов, аналого-цифровой преобразователь и микропроцессор, формирователь тестового сигнала и индикатор, отличающееся тем, что оно дополнительно содержит оптическую систему, основной и компенсационный оптические каналы, каждый из которых связан с соответствующим фотоприемником, вычитающий канал, включающий вычитающий элемент и управляемые полосовые фильтры, усилители напряжения постоянного уровня, тестовый оптический канал, при этом выходы фотоприемников основного и оптического каналов и вычитающего элемента связаны с входами соответствующих усилителей переменного напряжения, управляемые полосовые фильтры, рассчитанные на разную частоту электрического сигнала, управляются микропроцессором, выходы полосовых фильтров соединены с коммутатором сигналов, передающим сигналы на аналого-цифровой преобразователь, микропроцессор имеет выходы на усилители переменного напряжения основного, компенсационного и вычитающего каналов и на все управляемые полосовые фильтры, первичные преобразователи фотоприемников основного и компенсационного каналов связаны с соответствующими усилителями напряжений постоянного уровня и вычитающим элементом, при этом усилители напряжений постоянного уровня связаны с коммутатором сигналов, а микропроцессор через формирователь тестового сигнала по тестовому оптическому каналу связан с оптической системой, кроме того, он связан с индикаторами и формирователем сигнала тревоги.

61. Устройство для обнаружения открытюую пламени по п.61, отличающееся тем, что оптическая система распределяет оптическое излучение, исходящее из контролируемой зоны, равномерно в два оптических канала, независимо от угла падения оптического излучения в диапазоне от 0 до 45ш.

62. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что оптическая система выполнена с использованием оптических дифракционных решеток.

63. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что основной и компенсационный оптическое каналы, а также тестовый оптический канал выполнены с использованием оптического волокна.

64. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что чувствительный элемент основного канала выполнен на основе кремниевого фотодиода или фототранзистора, имеющего спектральный диапазон чувствительности 0,8-1,1 мкм, а чувствительный элемент компенсационного оптического канала выполнен на основе InGaAs фотодиода или фототранзистора, имеющего спектральный диапазон чувствительности 1,2-1,6 мкм.

65. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что чувствительные элементы содержат оптические интерференционные фильтры.

66. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что каждый чувствительный элемент содержит два или более фотоприемников, рассчитанных на различные спектральные диапазоны, при этом указанные фотоприемники поочередно подключаются к первичному преобразователю для получения сигнала с нужного фотоприемника в заданный момент времени.

67. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилитель переменного напряжения выполнен на основе преобразователя модулятор/демодулятор для устранения электромагнитных помех.

68. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что оптическая система, основной и компенсационный оптические каналы, чувствительные элементы и первичные преобразователи каждого из каналов, а также тестовый оптический канал с формирователем тестового импульса объединены и вынесены в отдельный блок.

69. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что связь между первичным преобразователем и усилителем переменного напряжения организована с помощью экранированного кабеля, а сигнал с выхода первичного преобразователя стабилизируется по току для уменьшения влияния наводок.

70. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения работают на принципе переноса заряда, содержат запоминающие емкости и прецезионные аналоговые ключи для отключения сигнала от длинной линии в момент измерения.

71. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения с управляемым коэффициентом усиления выполнены трехкаскадными.

72. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения основного и компенсационного каналов выполнены с применением цифрового двухканального потенциометра, который управляется микропроцессором.

73. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что вычитающий элемент выполнен на основе интегратора с заданием времени интегрирования и возможностью перевода интегратора в режим хранения.

74. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что управляемые полосовые фильтры выполнены узкополосными, на гетеродинном принципе, с возможностью перестройки частоты в заданном диапазоне, при этом частота гетеродина задается микропроцессором.

75. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что управляемые полосовые фильтры содержат в своем составе двухполупериодные выпрямители для выделения огибающей сигнала.

76. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что коммутатор сигналов распределяет сигналы между несколькими модулями АЦП.

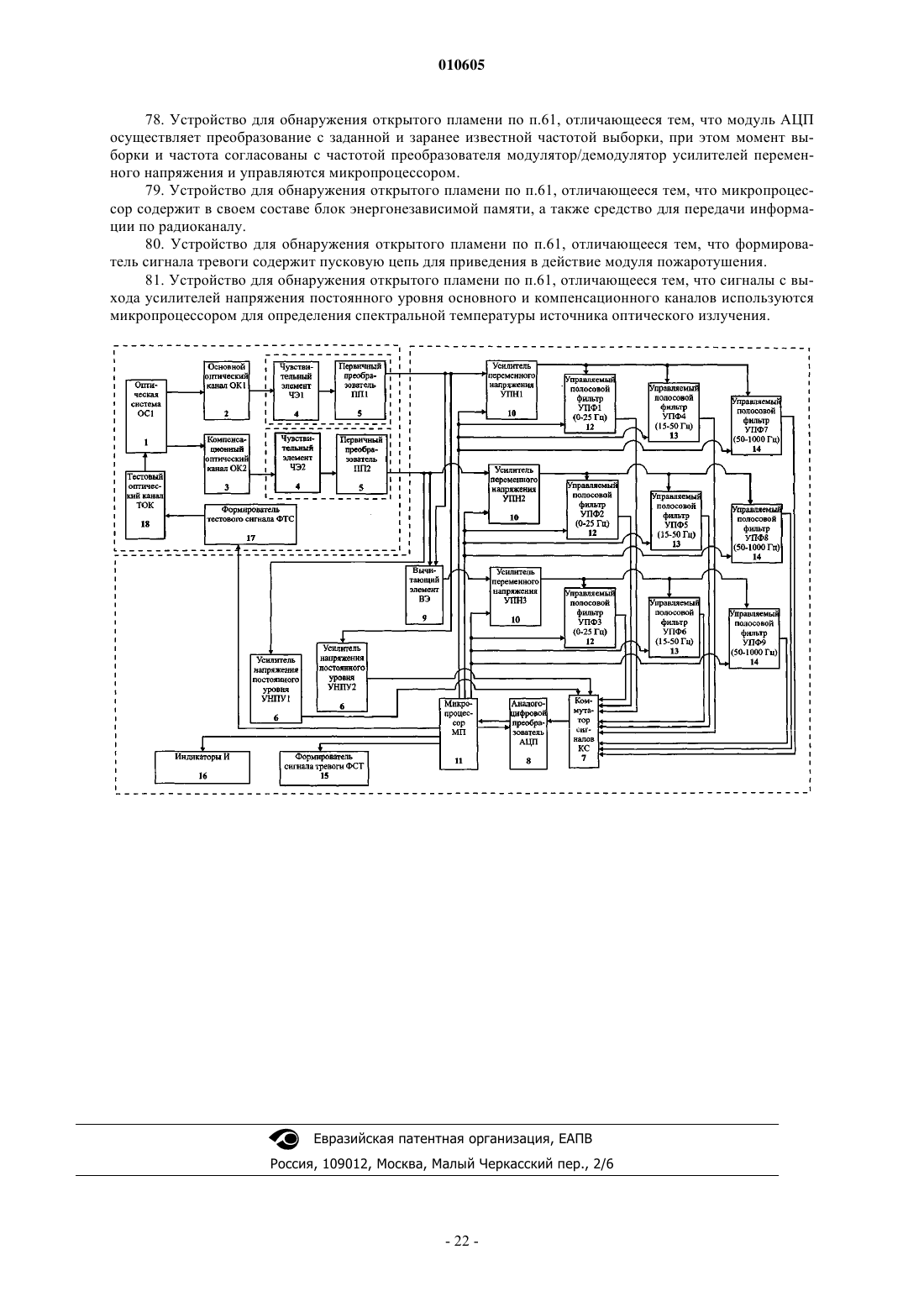

77. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что модуль АЦП имеет возможность изменения опорного напряжения для повышения точности измерения малых сигналов.

78. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что модуль АЦП осуществляет преобразование с заданной и заранее известной частотой выборки, при этом момент выборки и частота согласованы с частотой преобразователя модулятор/демодулятор усилителей переменного напряжения и управляются микропроцессором.

79. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что микропроцессор содержит в своем составе блок энергонезависимой памяти, а также средство для передачи информации по радиоканалу.

80. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что формирователь сигнала тревоги содержит пусковую цепь для приведения в действие модуля пожаротушения.

81. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что сигналы с выхода усилителей напряжения постоянного уровня основного и компенсационного каналов используются микропроцессором для определения спектральной температуры источника оптического излучения.



Текст

Смотреть все

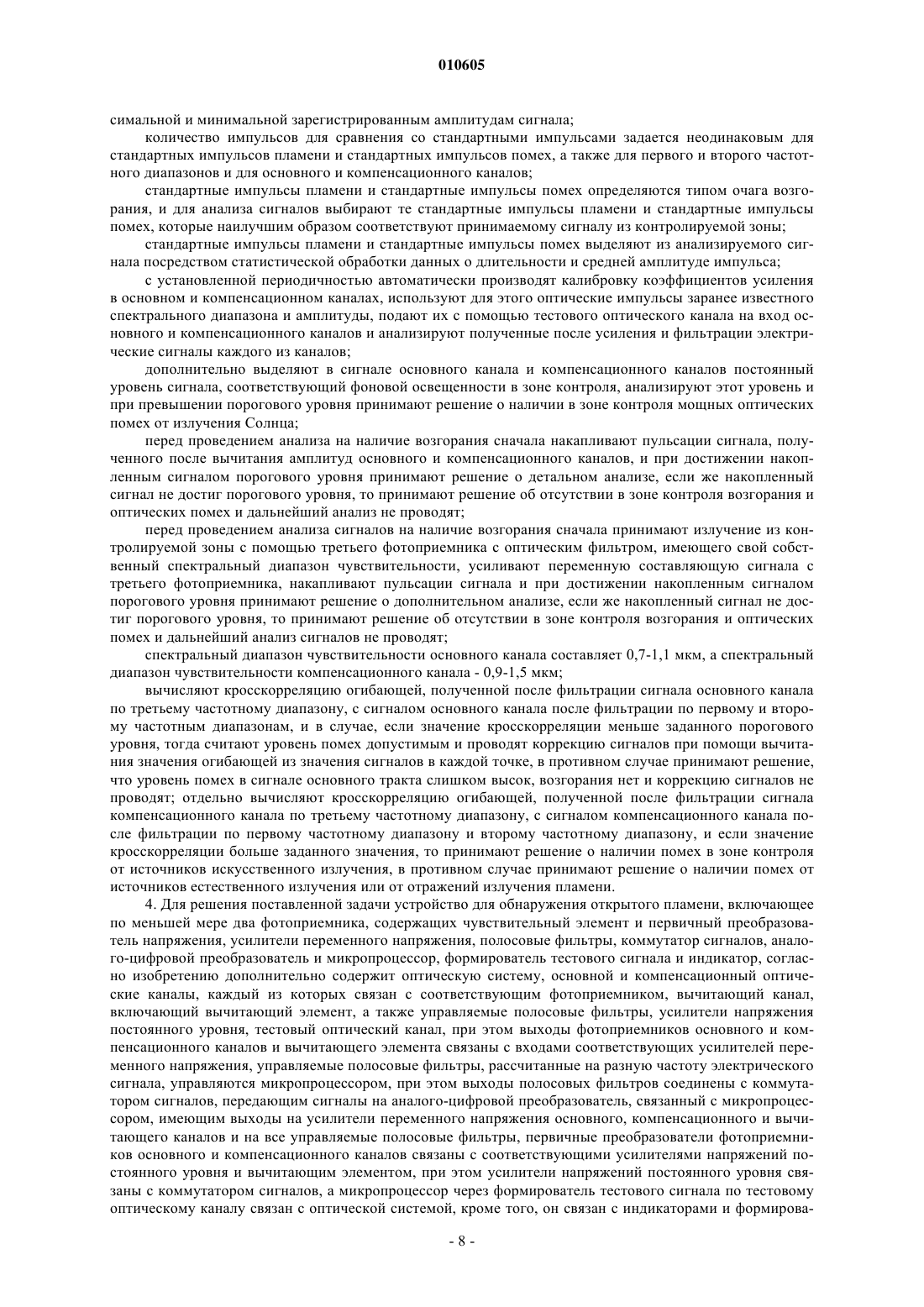

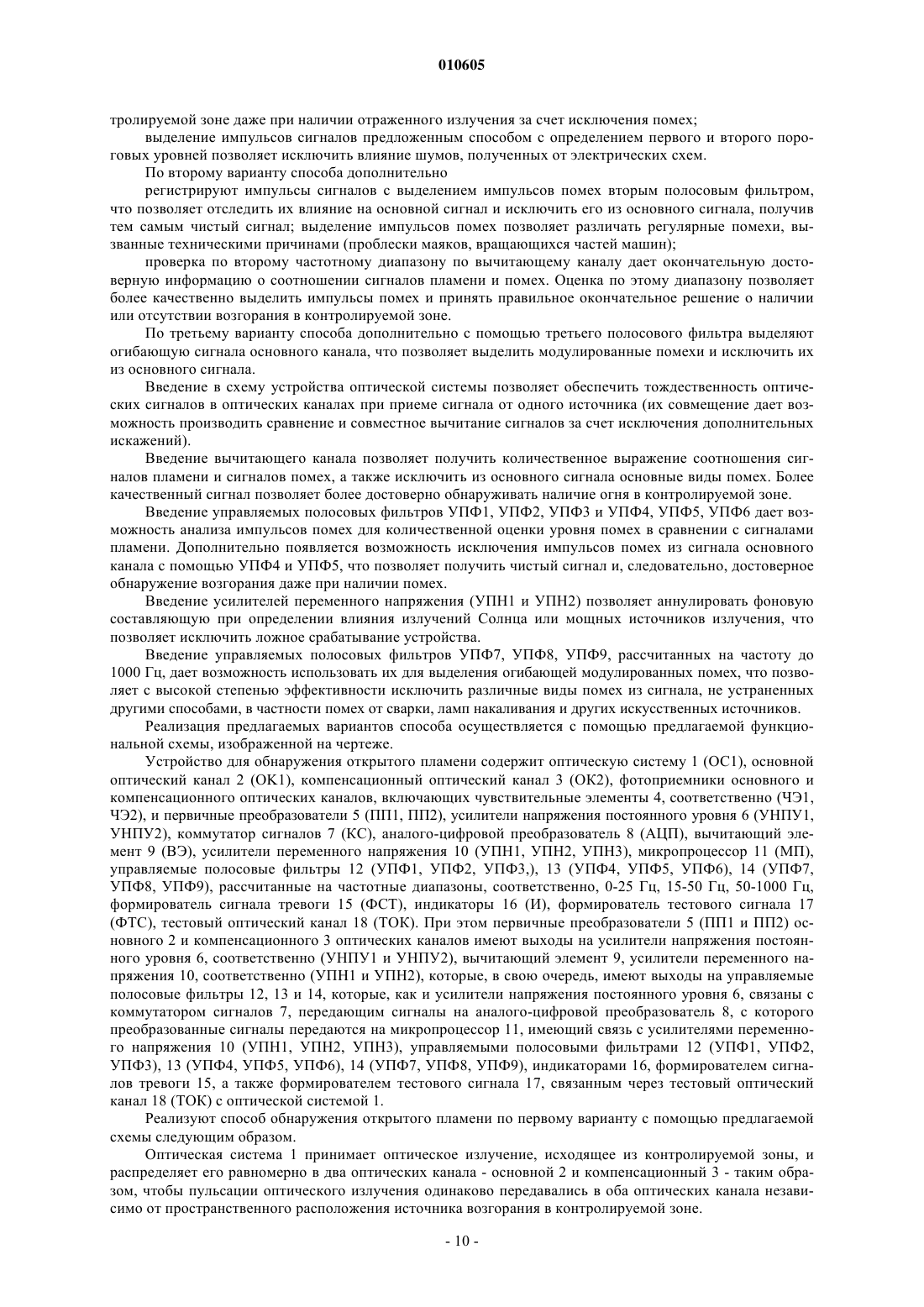

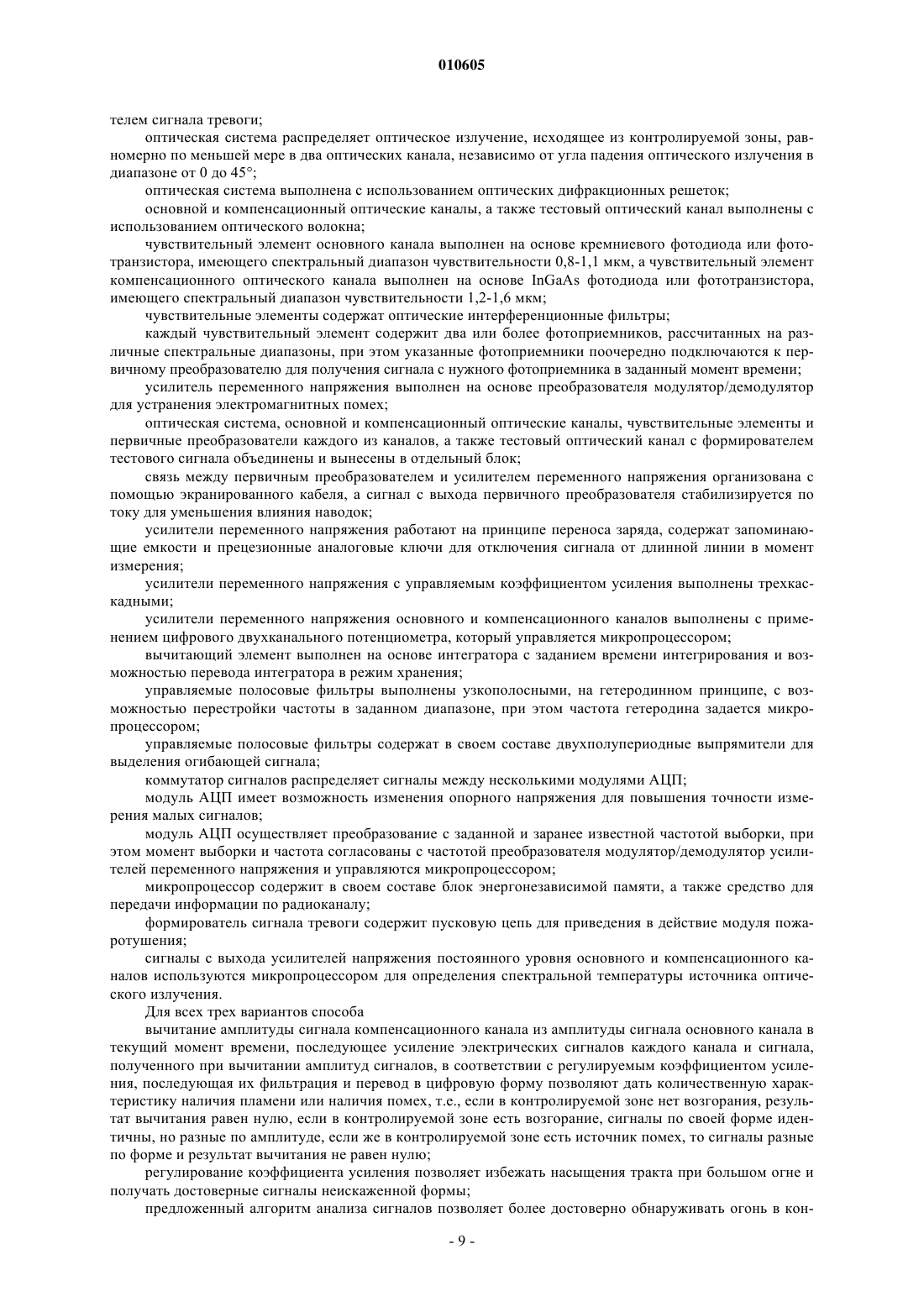

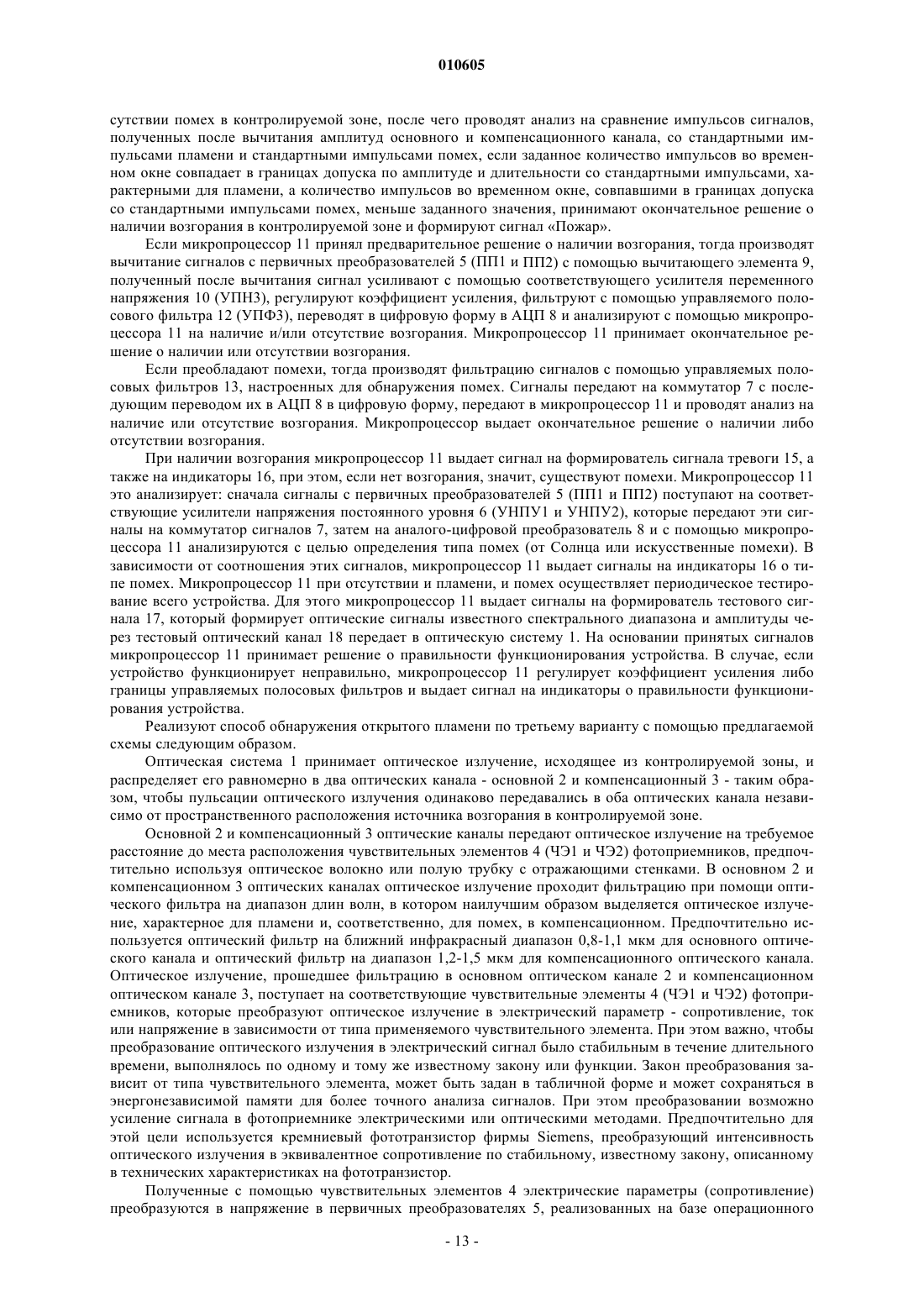

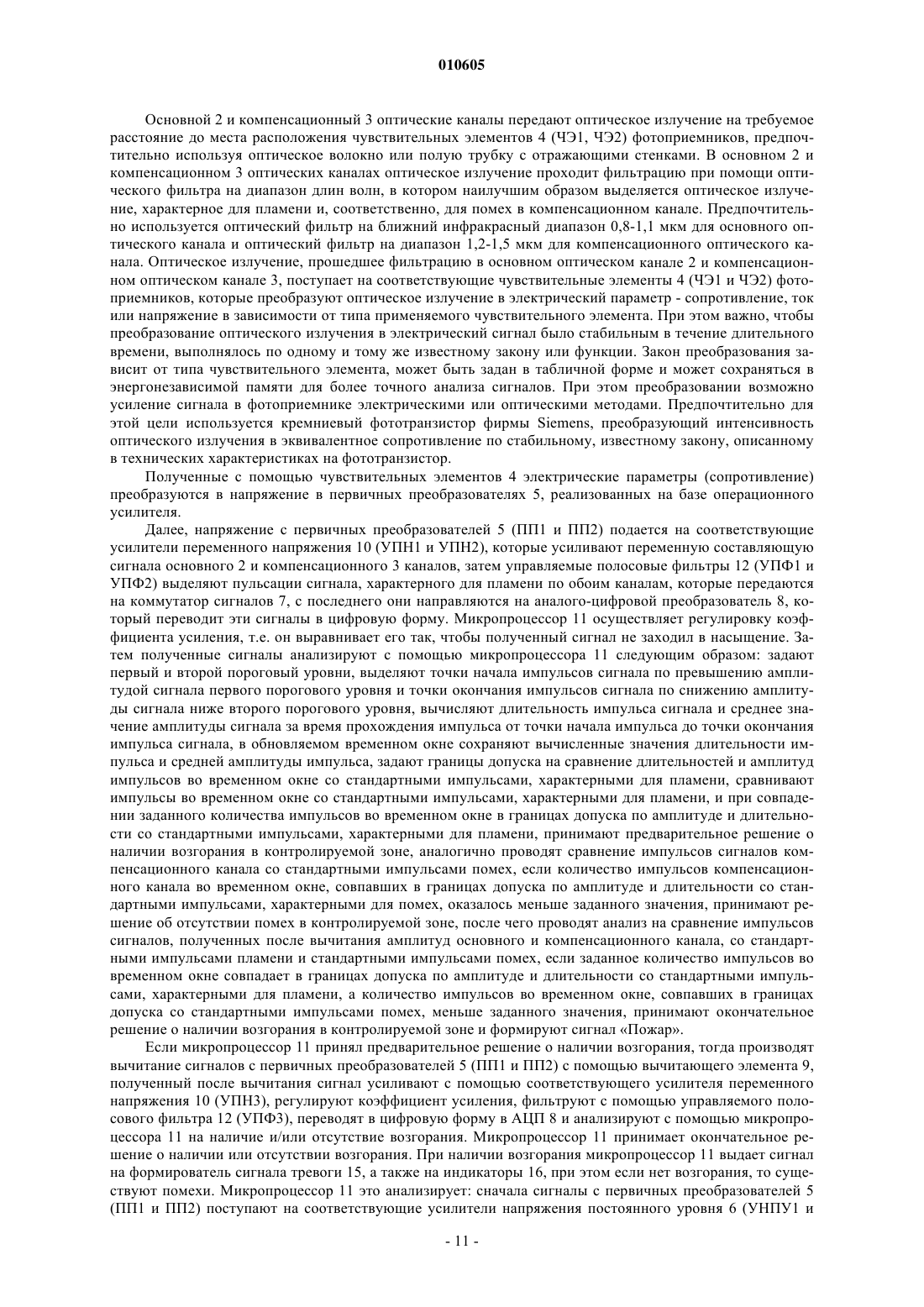

010605 Изобретение относится к области измерительной техники, в частности к детекторам пламени и способу обнаружения открытого пламени при горении в контролируемой зоне с распознаванием излучения Солнца и излучения сварки. Главная проблема достоверного обнаружения открытого пламени при возгорании заключается в отличии излучения огня от излучения Солнца, электродуговой и газовой сварки, а также от различных природных бликов, в частности от водной поверхности, поверхности снега, металлических поверхностей оборудования. Известен способ распознавания и обработки изменений во времени сигнала от факелов пламени,согласно которому оптический сигнал от источника преобразуется в электрический сигнал с последующим переводом его в цифровую форму. Определяются точки, где сигнал достигает локального максимума или минимума, и вычисляется разница значений сигнала между такими последовательными точками. Данные разницы значений сигнала наносятся на график, на котором по горизонтальной оси откладывается текущее значение, а по вертикальной - предшествующее значение. Считается, что если сигнал вызван периодической помехой, то точки на графике будут лежать вблизи диагонали, если происходит наложение последовательно изменяющейся помехи на полезный сигнал, в этом случае точки на графике будут лежать вблизи осей координат (патент GB2030288 от 02.04.1980). Указанный способ распознавания пламени имеет ряд существенных недостатков, а именно этот способ рассчитан только на периодические помехи и не учитывает ни регулярные помехи, ни помехи отраженного света с искаженной формой сигнала. В способе учитываются только максимальное и минимальное значения сигнала на временном отрезке и не принимаются во внимание ни промежуточные значения, ни скорость нарастания сигнала, что ограничивает возможности распознавания. Данный способ ориентирован на поиск пиков сигнала, а в реальном устройстве такие пики будут создаваться не только оптическим сигналом, но и внутренними дрейфовыми токами, электрическими наводками и механической вибрацией. Все перечисленные недостатки не позволяют использовать указанный способ для практических применений на промышленных объектах. Известен способ обнаружения пожара в форме открытого неконтролируемого пламени, который основан на сравнении стандартного теоретического спектра частот мерцания пламени с фактическим спектром мерцания пламени в реальном времени, наблюдаемом в течение двухсекундных периодов. При этом спосбе вначале строится идеализированная теоретическая кривая зависимости частоты мерцания пламени от его интенсивности, которая записывается и хранится в памяти записывающего устройства(ПЗУ). Теоретическая кривая строится на основе усреднения и компиляции данных о частотах мерцания,для многих идеализированных типов пламени. Далее согласно способу производят регистрацию оптического сигнала, его преобразование в электрический сигнал и перевод электрического сигнала в цифровую форму с частотой дискретизации, достаточной для проведения анализа по частотам, начиная от 0 до 7 Гц. В указанном способе считается, что пламя имеет частоты мерцаний в диапазоне от 0 до 7 Гц, выше этой полосы частот сигнал значительно ослабляется. Сигнал в цифровой форме, полученный на временном отрезке 2 с, подвергается анализу с выделением кривой зависимости частоты мерцаний реального получаемого сигнала от его амплитуды. Полученная кривая сравнивается с теоретической идеализированной кривой, хранящейся в ПЗУ, при сравнении учитывается допуск на сравнение. На основании сравнения полученной и теоретической кривых принимается решение об их совпадении и наличии возгорания в контролируемой зоне или о несовпадении кривых, и, следовательно, об отсутствии возгорания, и о наличии оптических помех (патент US4866420 от 12.09.1989, Meyer, Jr.). Указанный способ ограничивает область рассмотрения мерцаний пламени диапазоном от 0 до 7 Гц,такое сужение области частот мерцаний приводит к потере смысла цифрового анализа сигнала по амплитуде и частоте. Дело в том, что для построения кривой зависимости частоты пульсаций от амплитуды необходимо достаточно большое число зарегистрированных импульсов мерцаний. Поскольку способ ограничивает область рассмотрения 7 Гц, то за временной отрезок в 2 с возможно собрать данные лишь о 14 импульсах различной амплитуды и частоты, а такого количества импульсов не достаточно для построения зависимости частоты от амплитуды мерцаний. По этой причине сравнение с идеализированной теоретической кривой оказывается неэффективным в реальных условиях. Кроме того, идеализированная теоретическая кривая строится на основе усреднения данных от различных очагов пламени. Такое усреднение недопустимо, так как различные очаги пламени имеют различную природу горения и различный спектр мерцаний, сложение и усреднение этих данных приводит к тому, что ни один реальный очаг пламени не будет соответствовать идеализированной теоретической кривой. Еще один существенный недостаток указанного способа состоит в том, что не учитывается зависимость амплитуды сигнала от расстояния до очага возгорания. Зависимость частоты от амплитуды мерцаний получается одного значения, если очаг возгорания расположен близко и интенсивность оптического сигнала велика, и другого значения,если тот же самый очаг расположен на далеком расстоянии. Перечисленные недостатки делают этот способ обнаружения пожаров подверженным ошибкам анализа, которые ведут к выдаче ложной тревоги и к риску не обнаружить реальный огонь в контролируемой зоне. Наиболее близким к заявляемому изобретению (для всех трех вариантов способа) является способ обнаружения пламени, позволяющий распознавать прямое излучение от пламени и отраженное излуче-1 010605 ние. Данный способ заключается в отборе нескольких излучаемых длин волн, все из которых присутствуют в регистрируемом источнике пламени, но имеют различные характеристики отражения. Способ предполагает использование нескольких фотоэлектрических детекторов селективного типа, каждый из которых чувствителен к излучению определенной длины волны. Детекторы размещаются таким образом,чтобы они могли воспринимать излучение из зоны, в которой предположительно будет находиться источник возгорания. Согласно способу производится вычисление частотного спектра по крайней мере одного из сигналов детекторов, производится вычисление отношения низкочастотных составляющих к высокочастотным в данном частотном спектре и сравнение полученного отношения с заданным пороговым уровнем. Считается, что низкочастотные составляющие соответствуют большому водородному факелу пламени от сопла космического корабля Шаттл и относятся к оптической помехе, которую нужно игнорировать. Считается, что составляющие сигнала, имеющие относительно высокую частоту, соответствуют малому пламени и относятся к реальному источнику возгорания в контролируемой зоне. Поэтому предварительное решение о наличии возгорания принимается в том случае, если отношение низкочастотных составляющих к высокочастотным в данном частотном спектре ниже заданного порогового значения. Кроме того, дополнительно проводится вычисление нормализованной кросскорреляции для каждой пары сигналов детекторов и сравнение вычисленной кросскорреляции с пороговым уровнем. Превышение кросскорреляцией порогового уровня хотя бы от одной пары сигналов детекторов указывает на то, что излучение воспринято непосредственно от пламени, а не от его отражения, и в этом случае формируется окончательное решение о наличии возгорания в контролируемой зоне, в противном случае ранее принятое предварительное решение о возгорании блокируется (патент US5625342 от 29.04.1997,Hall, и др.). Данный способ имеет следующие недостатки: если в контролируемой зоне присутствует очаг возгорания и одновременно присутствует оптическая помеха, в этом случае принятие решении о возгорании блокируется и не выдается, что может привести к неконтролируемому распространению пожара; при наличии в зоне большого очага возгорания оптическое излучение отражается от площадки, стен зданий и оборудования и в этом случае согласно способу отраженное оптическое излучение признается помехой и решение о возгорании признается ложным и блокируется; при попадании в контролируемую зону излучения Солнца, имеющего широкий спектральный диапазон, способ не гарантирует защиту от ложного срабатывания; при проведении в контролируемой зоне ремонта оборудования с применением сварочных работ и с включенной системой пожарной автоматики для обеспечения пожарной безопасности невозможно отличить излучение сварки от излучения открытого пламени. Это происходит потому, что мощное излучение сварки создает синхронные колебания сигнала от всех селективных датчиков, кросскорреляция сигналов имеет высокое значение и мерцания излучения имеют относительно высокую частоту. По способу принимается решение о наличии возгорания в контролируемой зоне и выдается ложное срабатывание системы пожарной автоматики. Известен фотоэлектрический детектор пожарной сигнализации, включающий чувствительные элементы, имеющие разные диапазоны спектральной чувствительности. Выход переменного тока от каждого чувствительного элемента усиливается в многокаскадном усилителе. Выходы каждой пары соответствующих каскадов подаются на соответствующие компараторы, и, если сигнал от более длинноволнового чувствительного элемента превысит сигнал от коротковолнового чувствительного элемента, формируется сигнал о пожаре. Для защиты многокаскадного усилителя от сбоев при очень высокой интенсивности оптического излучения предусмотрен дополнительный компаратор, сравнивающий постоянный уровень фоновой освещенности с допустимым порогом и выдающий предупредительный сигнал, если уровень фоновой освещенности превысит допустимый предел (патент US5006710 от 09.04.1991, Powell Brian,Detector Electronics). Недостатками данного технического решения являются следующие: данный детектор предназначен для работы в транспортных туннелях, где единственным типом оптических помех является кратковременный свет фар, а другие типы помех отсутствуют; детектор не реализует анализ формы оптических сигналов, проводя лишь сравнение амплитуд от двух чувствительных элементов, это приводит к тому, что детектор не выдает решение о пожаре, если в контролируемой зоне есть реальный огонь и одновременно присутствует постоянно действующая оптическая помеха; ввиду того, что чувствительные элементы расположены на некотором расстоянии друг от друга (хотя бы 5 мм), возникает различие в сигналах, принимаемых одним и другим элементом от источника, поэтому такой детектор может принять решение о наличии возгорания по мгновенному единичному превышению амплитуды сигнала от первого чувствительного элемента над амплитудой сигнала от второго чувствительного элемента; детектор не защищен от излучения Солнца, которое имеет широкий спектральный диапазон, и создает непредсказуемые изменения амплитуд сигналов от обоих чувствительных элементов. Наиболее близким техническим решением к заявляемому изобретению является многоволновой де-2 010605 тектор пламени, распознающий прямое и отраженное излучение, включающий в себя селективные датчики излучения нескольких волн, процессор цифровых сигналов, запрограммированный на анализ сигнала от каждого датчика, запоминающее устройство для сохранения данных о сигналах, а также средство проверки, которое управляется процессором и размещено так, чтобы излучение от него могли воспринимать все селективные датчики. Алгоритм процессора использует анализ нормализованных кросскорреляций сигналов для распознавания прямого и отраженного сигнала пламени и анализ частотного спектра сигналов по принципу быстрых преобразований Фурье для распознавания пламени различной величины. На базе микросхемы памяти обратного магазинного типа создается временное окно данных детектора на 30 с, предназначенное для анализа ситуации экспертами по факту зарегистрированного возгорания(патент US5625342 от 29.04.1997, Hall, и др.). Недостатками детектора являются следующие: детектор применяется для распознавания большого водородного факела пламени от космического корабля типа Шаттл и распознавания малых очагов пожара в зоне контроля. Поскольку горение большого водородного факела имеет свою специфику, в частности фоновое излучение высокой интенсивности,низкую частоту пульсаций факела от 0,1 до 1 Гц и очень высокую частоту собственных пульсаций водородного потока - свыше 400 Гц, поэтому данный детектор имеет ограниченную область применения и не может эффективно использоваться для защиты от пожара обычных помещений, где горючими веществами являются бензин, ГСМ, древесина и другие обычные материалы; из-за того, что датчики прямого и отраженного излучения разнесены в пространстве, детектор не может эффективно производить анализ сходства/различия оптических сигналов, т.к. первый датчик регистрирует сигнал от пламени, второй - от отраженных сигналов, а отраженный сигнал имеет искаженную форму, то сопоставить эти сигналы не представляется возможным, т.е. невозможно достоверно отождествить отраженный и основной сигналы; кроме того, сигналы проходят разные оптические пути, т.к. оптические каналы не сведены в одну точку; детектор не содержит средств для автоматической регулировки амплитуды сигналов, чтобы исключить насыщение усилительного тракта при большом огне, поэтому при большом или близком к детектору огне будет происходить переход усилительного тракта устройства в режим насыщения, в котором уже невозможно проводить какой-либо частотный анализ, и устройство будет неверно производить анализ сигналов; при одновременном наличии в контролируемой зоне очага возгорания и оптической помехи детектор блокирует сигнал срабатывания и не выдает сигнал о возгорании, что приводит к риску неконтролируемого распространения пожара. При наличии в зоне большого очага возгорания, когда излучение от очага возгорания отражается от площадки, стен зданий и оборудования, детектор также блокирует сигнал о возгорании, считая его ложным; в устройстве не предусмотрено автоматическое регулирование усиления; детектор не защищен от излучения Солнца, имеющего широкий спектральный диапазон, и от излучения газовой и электродуговой сварки, в детекторе не предусмотрены средства для анализа фоновой освещенности. Техническая задача заключается в создании способов обнаружения открытого пламени и устройства, позволяющих снизить риск ложной тревоги за счет различия излучений близкого и далекого огня от излучений Солнца, электродуговой и газовой сварки и источников искусственного освещения, а также повышении защищенности от оптических помех и улучшении способности обнаружения реального огня в контролируемой зоне независимо от расстояния. 1. Для решения поставленной задачи по известному способу обнаружения открытого пламени,включающему прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, согласно изобретению производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют и переводят в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня,вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стан-3 010605 дартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об отсутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска со стандартными импульсами помех,меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар; преобразование оптического излучения в электрический сигнал в основном и компенсационном каналах осуществляют по заданному и заранее известному закону или функции, которые сохраняются в энергонезависимой памяти, при этом закон преобразования оптического излучения в электрический сигнал может быть задан в табличной форме; при калибровке устройства коэффициент усиления задают по результатам анализа сигналов и изначально задают его так, чтобы амплитуда сигнала основного канала была в заданное число больше амплитуды сигнала компенсационного канала при наличии в зоне контроля тестового очага пламени, и одновременно так, чтобы амплитуда сигнала основного канала была в заданное число раз меньше амплитуды сигнала компенсационного канала при наличии в зоне контроля оптических помех от излучения Солнца; коэффициент усиления изменяют пропорционально в обоих каналах так, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного каналов - всегда находился в заданных пределах; выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов; частотный диапазон фильтрации определяют по результатам анализа сигналов; сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс; результирующая амплитуда сигнала считается равной результату аналого-цифрового преобразования, умноженному на коэффициент усиления выбранного канала; длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с; обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды импульса, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса; длительность импульса сигнала вычисляют, например, по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями; выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала; количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для основного и компенсационного каналов; стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех, и для анализа сигналов выбирают те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствует принимаемому сигналу из контролируемой зоны; стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса; с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используют для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подают их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируют полученные после усиления и фильтрации электрические сигналы каждого из каналов; дополнительно выделяют в сигнале основного и компенсационного каналов постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех-4 010605 от излучения Солнца; перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии в зоне контроля возгорания и оптических помех и дальнейший анализ не проводят; перед выполнением анализа сигналов на наличие возгорания сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии возгорания и помех в зоне контроля и дальнейший анализ сигналов не проводят; спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а спектральный диапазон чувствительности компенсационного канала - 0,9-1,5 мкм. 2. Для решения поставленной задачи по известному способу обнаружения открытого пламени,включающему прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, согласно изобретению производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по двум частотным диапазонам с последующим переводом их в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: анализируют сигнал после фильтрации по первому частотному диапазону, для этого задают первый и второй пороговые уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов, со стандартными импульсами пламени и стандартными импульсами помех, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решения о наличии помех, после чего в случае принятия такого подтверждения аналогично проводят проверку по второму частотному диапазону по сигналам всех каналов - основному каналу, компенсационному каналу, а также по сигналу, полученному при вычитании амплитуд сигналов основного и компенсационного каналов, и в случае выявления помех по всем каналам принимают окончательное решение о наличии помех и об отсутствии возгорания; если же количество импульсов сигнала по основному каналу, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения хотя бы в одном из анализируемых сигналов, принимают окончательное решение о наличии возгорания и формируют сигнал Пожар; коэффициент усиления изменяют пропорционально в обоих каналах так, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного - всегда находился в заданных пределах; выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов;-5 010605 по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне от 0 до 15 Гц, по второму частотному диапазону - от 15 до 50 Гц; частотные диапазоны фильтрации определяют по результатам анализа сигналов; сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс; результирующая амплитуда сигнала считается равной результату аналого-цифрового преобразования, умноженному на коэффициент усиления выбранного канала; длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с; обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды импульса, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса; длительность импульса сигнала вычисляют, например, по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями; выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала; количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также неодинаковым для первого и второго частотных диапазонов, неодинаковым для основного и компенсационного каналов; стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех, и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны; стандартные импульсы пламени и стандартные импульсы помех выделяют из анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса; с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного каналов, и анализируют полученные после усиления и фильтрации электрические сигналы каждого из каналов; дополнительно выделяют в сигнале основного и компенсационного каналов постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца; перед проведением анализа на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии в зоне контроля возгорания и оптических помех и дальнейший анализ не проводят; перед выполнением анализа сигнала на наличие возгорания сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии в зоне контроля возгорания и оптических помех и дальнейший анализ сигналов не проводят; спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а спектральный диапазон чувствительности компенсационного канала - 0,9-1,5 мкм. 3. Для решения поставленной задачи по известному способу обнаружения открытого пламени,включающему прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов вцифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, согласно изобретению производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, затем производят усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по трем частотным диапазонам с последующим переводом их в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превы-6 010605 шению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени,и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, и, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов, со стандартными импульсами пламени и стандартными импульсами помех, и, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения, принимают окончательное решение о наличии пламени и формируют сигнал Пожар; если же количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решение о наличии помех, после чего аналогично проводят проверку по всем каналам по второму частотному диапазону, и если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех,меньше заданного значения хотя бы в одном из сигналов, то принимают окончательное решение о наличии возгорания и формируют сигнал Пожар, в том случае, когда количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех,больше заданного значения по всем каналам, тогда принимают решение об исключении помех из сигналов, для этого выделяют огибающую сигнала основного канала после фильтрации по третьему частотному диапазону, вычитают значение полученной огибающей в каждой точке из значения сигнала основного канала, сравнивают импульсы откорректированного сигнала после вычитания огибающей со стандартными импульсами пламени и стандартными импульсами помех и, если после вычитания огибающей заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар, в противном случае принимают окончательное решение о наличии помех и об отсутствии возгорания; коэффициент усиления изменяют пропорционально в обоих каналах так, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного каналов - всегда находился в заданных пределах; выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов; по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне от 0 до 15 Гц, по второму частотному диапазону - от 15 до 50 Гц, по третьему частотному диапазону от 50 до 1000 Гц; частотные диапазоны фильтрации определяют по результатам анализа сигналов; сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс,результирующая амплитуда сигнала считается равной результату аналого-цифрового преобразования, умноженному на коэффициент усиления выбранного канала; длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с; обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды импульса, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса; длительность импульса сигнала вычисляют, например, по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями; выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей мак-7 010605 симальной и минимальной зарегистрированным амплитудам сигнала; количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также для первого и второго частотного диапазонов и для основного и компенсационного каналов; стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания, и для анализа сигналов выбирают те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны; стандартные импульсы пламени и стандартные импульсы помех выделяют из анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса; с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используют для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подают их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируют полученные после усиления и фильтрации электрические сигналы каждого из каналов; дополнительно выделяют в сигнале основного канала и компенсационного каналов постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца; перед проведением анализа на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о детальном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии в зоне контроля возгорания и оптических помех и дальнейший анализ не проводят; перед проведением анализа сигналов на наличие возгорания сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе, если же накопленный сигнал не достиг порогового уровня, то принимают решение об отсутствии в зоне контроля возгорания и оптических помех и дальнейший анализ сигналов не проводят; спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а спектральный диапазон чувствительности компенсационного канала - 0,9-1,5 мкм; вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала основного канала по третьему частотному диапазону, с сигналом основного канала после фильтрации по первому и второму частотным диапазонам, и в случае, если значение кросскорреляции меньше заданного порогового уровня, тогда считают уровень помех допустимым и проводят коррекцию сигналов при помощи вычитания значения огибающей из значения сигналов в каждой точке, в противном случае принимают решение,что уровень помех в сигнале основного тракта слишком высок, возгорания нет и коррекцию сигналов не проводят; отдельно вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала компенсационного канала по третьему частотному диапазону, с сигналом компенсационного канала после фильтрации по первому частотному диапазону и второму частотному диапазону, и если значение кросскорреляции больше заданного значения, то принимают решение о наличии помех в зоне контроля от источников искусственного излучения, в противном случае принимают решение о наличии помех от источников естественного излучения или от отражений излучения пламени. 4. Для решения поставленной задачи устройство для обнаружения открытого пламени, включающее по меньшей мере два фотоприемника, содержащих чувствительный элемент и первичный преобразователь напряжения, усилители переменного напряжения, полосовые фильтры, коммутатор сигналов, аналого-цифровой преобразователь и микропроцессор, формирователь тестового сигнала и индикатор, согласно изобретению дополнительно содержит оптическую систему, основной и компенсационный оптические каналы, каждый из которых связан с соответствующим фотоприемником, вычитающий канал,включающий вычитающий элемент, а также управляемые полосовые фильтры, усилители напряжения постоянного уровня, тестовый оптический канал, при этом выходы фотоприемников основного и компенсационного каналов и вычитающего элемента связаны с входами соответствующих усилителей переменного напряжения, управляемые полосовые фильтры, рассчитанные на разную частоту электрического сигнала, управляются микропроцессором, при этом выходы полосовых фильтров соединены с коммутатором сигналов, передающим сигналы на аналого-цифровой преобразователь, связанный с микропроцессором, имеющим выходы на усилители переменного напряжения основного, компенсационного и вычитающего каналов и на все управляемые полосовые фильтры, первичные преобразователи фотоприемников основного и компенсационного каналов связаны с соответствующими усилителями напряжений постоянного уровня и вычитающим элементом, при этом усилители напряжений постоянного уровня связаны с коммутатором сигналов, а микропроцессор через формирователь тестового сигнала по тестовому оптическому каналу связан с оптической системой, кроме того, он связан с индикаторами и формирова-8 010605 телем сигнала тревоги; оптическая система распределяет оптическое излучение, исходящее из контролируемой зоны, равномерно по меньшей мере в два оптических канала, независимо от угла падения оптического излучения в диапазоне от 0 до 45; оптическая система выполнена с использованием оптических дифракционных решеток; основной и компенсационный оптические каналы, а также тестовый оптический канал выполнены с использованием оптического волокна; чувствительный элемент основного канала выполнен на основе кремниевого фотодиода или фототранзистора, имеющего спектральный диапазон чувствительности 0,8-1,1 мкм, а чувствительный элемент компенсационного оптического канала выполнен на основе InGaAs фотодиода или фототранзистора,имеющего спектральный диапазон чувствительности 1,2-1,6 мкм; чувствительные элементы содержат оптические интерференционные фильтры; каждый чувствительный элемент содержит два или более фотоприемников, рассчитанных на различные спектральные диапазоны, при этом указанные фотоприемники поочередно подключаются к первичному преобразователю для получения сигнала с нужного фотоприемника в заданный момент времени; усилитель переменного напряжения выполнен на основе преобразователя модулятор/демодулятор для устранения электромагнитных помех; оптическая система, основной и компенсационный оптические каналы, чувствительные элементы и первичные преобразователи каждого из каналов, а также тестовый оптический канал с формирователем тестового сигнала объединены и вынесены в отдельный блок; связь между первичным преобразователем и усилителем переменного напряжения организована с помощью экранированного кабеля, а сигнал с выхода первичного преобразователя стабилизируется по току для уменьшения влияния наводок; усилители переменного напряжения работают на принципе переноса заряда, содержат запоминающие емкости и прецезионные аналоговые ключи для отключения сигнала от длинной линии в момент измерения; усилители переменного напряжения с управляемым коэффициентом усиления выполнены трехкаскадными; усилители переменного напряжения основного и компенсационного каналов выполнены с применением цифрового двухканального потенциометра, который управляется микропроцессором; вычитающий элемент выполнен на основе интегратора с заданием времени интегрирования и возможностью перевода интегратора в режим хранения; управляемые полосовые фильтры выполнены узкополосными, на гетеродинном принципе, с возможностью перестройки частоты в заданном диапазоне, при этом частота гетеродина задается микропроцессором; управляемые полосовые фильтры содержат в своем составе двухполупериодные выпрямители для выделения огибающей сигнала; коммутатор сигналов распределяет сигналы между несколькими модулями АЦП; модуль АЦП имеет возможность изменения опорного напряжения для повышения точности измерения малых сигналов; модуль АЦП осуществляет преобразование с заданной и заранее известной частотой выборки, при этом момент выборки и частота согласованы с частотой преобразователя модулятор/демодулятор усилителей переменного напряжения и управляются микропроцессором; микропроцессор содержит в своем составе блок энергонезависимой памяти, а также средство для передачи информации по радиоканалу; формирователь сигнала тревоги содержит пусковую цепь для приведения в действие модуля пожаротушения; сигналы с выхода усилителей напряжения постоянного уровня основного и компенсационного каналов используются микропроцессором для определения спектральной температуры источника оптического излучения. Для всех трех вариантов способа вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала,полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, последующая их фильтрация и перевод в цифровую форму позволяют дать количественную характеристику наличия пламени или наличия помех, т.е., если в контролируемой зоне нет возгорания, результат вычитания равен нулю, если в контролируемой зоне есть возгорание, сигналы по своей форме идентичны, но разные по амплитуде, если же в контролируемой зоне есть источник помех, то сигналы разные по форме и результат вычитания не равен нулю; регулирование коэффициента усиления позволяет избежать насыщения тракта при большом огне и получать достоверные сигналы неискаженной формы; предложенный алгоритм анализа сигналов позволяет более достоверно обнаруживать огонь в кон-9 010605 тролируемой зоне даже при наличии отраженного излучения за счет исключения помех; выделение импульсов сигналов предложенным способом с определением первого и второго пороговых уровней позволяет исключить влияние шумов, полученных от электрических схем. По второму варианту способа дополнительно регистрируют импульсы сигналов с выделением импульсов помех вторым полосовым фильтром,что позволяет отследить их влияние на основной сигнал и исключить его из основного сигнала, получив тем самым чистый сигнал; выделение импульсов помех позволяет различать регулярные помехи, вызванные техническими причинами (проблески маяков, вращающихся частей машин); проверка по второму частотному диапазону по вычитающему каналу дает окончательную достоверную информацию о соотношении сигналов пламени и помех. Оценка по этому диапазону позволяет более качественно выделить импульсы помех и принять правильное окончательное решение о наличии или отсутствии возгорания в контролируемой зоне. По третьему варианту способа дополнительно с помощью третьего полосового фильтра выделяют огибающую сигнала основного канала, что позволяет выделить модулированные помехи и исключить их из основного сигнала. Введение в схему устройства оптической системы позволяет обеспечить тождественность оптических сигналов в оптических каналах при приеме сигнала от одного источника (их совмещение дает возможность производить сравнение и совместное вычитание сигналов за счет исключения дополнительных искажений). Введение вычитающего канала позволяет получить количественное выражение соотношения сигналов пламени и сигналов помех, а также исключить из основного сигнала основные виды помех. Более качественный сигнал позволяет более достоверно обнаруживать наличие огня в контролируемой зоне. Введение управляемых полосовых фильтров УПФ 1, УПФ 2, УПФ 3 и УПФ 4, УПФ 5, УПФ 6 дает возможность анализа импульсов помех для количественной оценки уровня помех в сравнении с сигналами пламени. Дополнительно появляется возможность исключения импульсов помех из сигнала основного канала с помощью УПФ 4 и УПФ 5, что позволяет получить чистый сигнал и, следовательно, достоверное обнаружение возгорания даже при наличии помех. Введение усилителей переменного напряжения (УПН 1 и УПН 2) позволяет аннулировать фоновую составляющую при определении влияния излучений Солнца или мощных источников излучения, что позволяет исключить ложное срабатывание устройства. Введение управляемых полосовых фильтров УПФ 7, УПФ 8, УПФ 9, рассчитанных на частоту до 1000 Гц, дает возможность использовать их для выделения огибающей модулированных помех, что позволяет с высокой степенью эффективности исключить различные виды помех из сигнала, не устраненных другими способами, в частности помех от сварки, ламп накаливания и других искусственных источников. Реализация предлагаемых вариантов способа осуществляется с помощью предлагаемой функциональной схемы, изображенной на чертеже. Устройство для обнаружения открытого пламени содержит оптическую систему 1 (ОС 1), основной оптический канал 2 (OK1), компенсационный оптический канал 3 (ОК 2), фотоприемники основного и компенсационного оптических каналов, включающих чувствительные элементы 4, соответственно (ЧЭ 1,ЧЭ 2), и первичные преобразователи 5 (ПП 1, ПП 2), усилители напряжения постоянного уровня 6 (УНПУ 1,УНПУ 2), коммутатор сигналов 7 (КС), аналого-цифровой преобразователь 8 (АЦП), вычитающий элемент 9 (ВЭ), усилители переменного напряжения 10 (УПН 1, УПН 2, УПН 3), микропроцессор 11 (МП),управляемые полосовые фильтры 12 (УПФ 1, УПФ 2, УПФ 3,), 13 (УПФ 4, УПФ 5, УПФ 6), 14 (УПФ 7,УПФ 8, УПФ 9), рассчитанные на частотные диапазоны, соответственно, 0-25 Гц, 15-50 Гц, 50-1000 Гц,формирователь сигнала тревоги 15 (ФСТ), индикаторы 16 (И), формирователь тестового сигнала 17(ФТС), тестовый оптический канал 18 (ТОК). При этом первичные преобразователи 5 (ПП 1 и ПП 2) основного 2 и компенсационного 3 оптических каналов имеют выходы на усилители напряжения постоянного уровня 6, соответственно (УНПУ 1 и УНПУ 2), вычитающий элемент 9, усилители переменного напряжения 10, соответственно (УПН 1 и УПН 2), которые, в свою очередь, имеют выходы на управляемые полосовые фильтры 12, 13 и 14, которые, как и усилители напряжения постоянного уровня 6, связаны с коммутатором сигналов 7, передающим сигналы на аналого-цифровой преобразователь 8, с которого преобразованные сигналы передаются на микропроцессор 11, имеющий связь с усилителями переменного напряжения 10 (УПН 1, УПН 2, УПН 3), управляемыми полосовыми фильтрами 12 (УПФ 1, УПФ 2,УПФ 3), 13 (УПФ 4, УПФ 5, УПФ 6), 14 (УПФ 7, УПФ 8, УПФ 9), индикаторами 16, формирователем сигналов тревоги 15, а также формирователем тестового сигнала 17, связанным через тестовый оптический канал 18 (ТОК) с оптической системой 1. Реализуют способ обнаружения открытого пламени по первому варианту с помощью предлагаемой схемы следующим образом. Оптическая система 1 принимает оптическое излучение, исходящее из контролируемой зоны, и распределяет его равномерно в два оптических канала - основной 2 и компенсационный 3 - таким образом, чтобы пульсации оптического излучения одинаково передавались в оба оптических канала независимо от пространственного расположения источника возгорания в контролируемой зоне.- 10010605 Основной 2 и компенсационный 3 оптические каналы передают оптическое излучение на требуемое расстояние до места расположения чувствительных элементов 4 (ЧЭ 1, ЧЭ 2) фотоприемников, предпочтительно используя оптическое волокно или полую трубку с отражающими стенками. В основном 2 и компенсационном 3 оптических каналах оптическое излучение проходит фильтрацию при помощи оптического фильтра на диапазон длин волн, в котором наилучшим образом выделяется оптическое излучение, характерное для пламени и, соответственно, для помех в компенсационном канале. Предпочтительно используется оптический фильтр на ближний инфракрасный диапазон 0,8-1,1 мкм для основного оптического канала и оптический фильтр на диапазон 1,2-1,5 мкм для компенсационного оптического канала. Оптическое излучение, прошедшее фильтрацию в основном оптическом канале 2 и компенсационном оптическом канале 3, поступает на соответствующие чувствительные элементы 4 (ЧЭ 1 и ЧЭ 2) фотоприемников, которые преобразуют оптическое излучение в электрический параметр - сопротивление, ток или напряжение в зависимости от типа применяемого чувствительного элемента. При этом важно, чтобы преобразование оптического излучения в электрический сигнал было стабильным в течение длительного времени, выполнялось по одному и тому же известному закону или функции. Закон преобразования зависит от типа чувствительного элемента, может быть задан в табличной форме и может сохраняться в энергонезависимой памяти для более точного анализа сигналов. При этом преобразовании возможно усиление сигнала в фотоприемнике электрическими или оптическими методами. Предпочтительно для этой цели используется кремниевый фототранзистор фирмы Siemens, преобразующий интенсивность оптического излучения в эквивалентное сопротивление по стабильному, известному закону, описанному в технических характеристиках на фототранзистор. Полученные с помощью чувствительных элементов 4 электрические параметры (сопротивление) преобразуются в напряжение в первичных преобразователях 5, реализованных на базе операционного усилителя. Далее, напряжение с первичных преобразователей 5 (ПП 1 и ПП 2) подается на соответствующие усилители переменного напряжения 10 (УПН 1 и УПН 2), которые усиливают переменную составляющую сигнала основного 2 и компенсационного 3 каналов, затем управляемые полосовые фильтры 12 (УПФ 1 и УПФ 2) выделяют пульсации сигнала, характерного для пламени по обоим каналам, которые передаются на коммутатор сигналов 7, с последнего они направляются на аналого-цифровой преобразователь 8, который переводит эти сигналы в цифровую форму. Микропроцессор 11 осуществляет регулировку коэффициента усиления, т.е. он выравнивает его так, чтобы полученный сигнал не заходил в насыщение. Затем полученные сигналы анализируют с помощью микропроцессора 11 следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об отсутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска со стандартными импульсами помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар. Если микропроцессор 11 принял предварительное решение о наличии возгорания, тогда производят вычитание сигналов с первичных преобразователей 5 (ПП 1 и ПП 2) с помощью вычитающего элемента 9,полученный после вычитания сигнал усиливают с помощью соответствующего усилителя переменного напряжения 10 (УПН 3), регулируют коэффициент усиления, фильтруют с помощью управляемого полосового фильтра 12 (УПФ 3), переводят в цифровую форму в АЦП 8 и анализируют с помощью микропроцессора 11 на наличие и/или отсутствие возгорания. Микропроцессор 11 принимает окончательное решение о наличии или отсутствии возгорания. При наличии возгорания микропроцессор 11 выдает сигнал на формирователь сигнала тревоги 15, а также на индикаторы 16, при этом если нет возгорания, то существуют помехи. Микропроцессор 11 это анализирует: сначала сигналы с первичных преобразователей 5(ПП 1 и ПП 2) поступают на соответствующие усилители напряжения постоянного уровня 6 (УНПУ 1 и- 11010605 УНПУ 2), которые передают эти сигналы на коммутатор сигналов 7, затем на аналого-цифровой преобразователь 8 и анализируются микропроцессором 11 с целью определения типа помех (от Солнца или искусственные помехи). В зависимости от соотношения этих сигналов, микропроцессор 11 выдает сигналы на индикаторы 16 о типе помех. Микропроцессор 11 при отсутствии и пламени, и помех осуществляет периодическое тестирование всего устройства. Для этого микропроцессор 11 выдает сигналы на формирователь тестового сигнала 17, который формирует оптические сигналы известного спектрального диапазона и амплитуды через тестовый оптический канал 18, и передает их в оптическую систему 1. На основании принятых сигналов микропроцессор 11 принимает решение о правильности функционирования устройства. В случае, если устройство функционирует неправильно, микропроцессор 11 регулирует коэффициент усиления либо границы управляемых полосовых фильтров и выдает сигнал на индикаторы о правильности функционирования устройства. Реализуют способ обнаружения открытого пламени по второму варианту с помощью предлагаемой схемы следующим образом. Оптическая система 1 принимает оптическое излучение, исходящее из контролируемой зоны, и распределяет его равномерно в два оптических канала - основной 2 и компенсационный 3 - таким образом, чтобы пульсации оптического излучения одинаково передавались в оба оптических канала независимо от пространственного расположения источника возгорания в контролируемой зоне. Основной 2 и компенсационный 3 оптические каналы передают оптическое излучение на требуемое расстояние до места расположения чувствительных элементов 4 фотоприемников, соответственно (ЧЭ 1 и ЧЭ 2), предпочтительно используя оптическое волокно или полую трубку с отражающими стенками. В основном 2 и компенсационном 3 оптических каналах оптическое излучение проходит фильтрацию при помощи оптического фильтра на диапазон длин волн, в котором наилучшим образом выделяется оптическое излучение, характерное для пламени и, соответственно, для помех - в компенсационном. Предпочтительно используется оптический фильтр на ближний инфракрасный диапазон 0,8-1,1 мкм для основного оптического канала и оптический фильтр на диапазон 1,2-1,5 мкм для компенсационного оптического канала. Оптическое излучение, прошедшее фильтрацию в основном оптическом канале 2 и компенсационном оптическом канале 3, поступает на соответствующие чувствительные элементы 4 фотоприемников (ЧЭ 1 и ЧЭ 2), которые преобразуют оптическое излучение в электрический параметр - сопротивление, ток или напряжение в зависимости от типа применяемого чувствительного элемента. При этом важно, чтобы преобразование оптического излучения в электрический сигнал было стабильным в течение длительного времени, выполнялось по одному и тому же известному закону или функции. Закон преобразования зависит от типа чувствительного элемента, может быть задан в табличной форме и может сохраняться в энергонезависимой памяти для более точного анализа сигналов. При этом преобразовании возможно усиление сигнала в фотоприемнике электрическими или оптическими методами. Предпочтительно для этой цели используется кремниевый фототранзистор фирмы Siemens, преобразующий интенсивность оптического излучения в эквивалентное сопротивление по стабильному, известному закону,описанному в технических характеристиках на фототранзистор. Полученные с помощью чувствительных элементов 4 (ЧЭ 1 и ЧЭ 2) электрические параметры (сопротивление) преобразуются в напряжение в первичных преобразователях 5, соответственно (ПП 1 и ПП 2), реализованных на базе операционного усилителя. Далее, напряжение с первичных преобразователей 5 подается на соответствующие усилители переменного напряжения 10 (УПН 1 и УПН 2), которые усиливают переменную составляющую сигнала основного 2 и компенсационного 3 каналов, затем управляемые полосовые фильтры 12 (УПФ 1 и УПФ 2) выделяют пульсации сигнала, характерного для пламени по обоим каналам, которые передаются в коммутатор сигналов 7, с последнего они направляются на аналого-цифровой преобразователь 8, который переводит эти сигналы в цифровую форму. Микропроцессор 11 осуществляет регулировку коэффициента усиления, т.е. он выравнивает его так, чтобы полученный сигнал не заходил в насыщение. Затем полученные сигналы анализируют с помощью микропроцессора 11 следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала; в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об от- 12010605 сутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов,полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавшими в границах допуска со стандартными импульсами помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар. Если микропроцессор 11 принял предварительное решение о наличии возгорания, тогда производят вычитание сигналов с первичных преобразователей 5 (ПП 1 и ПП 2) с помощью вычитающего элемента 9,полученный после вычитания сигнал усиливают с помощью соответствующего усилителя переменного напряжения 10 (УПН 3), регулируют коэффициент усиления, фильтруют с помощью управляемого полосового фильтра 12 (УПФ 3), переводят в цифровую форму в АЦП 8 и анализируют с помощью микропроцессора 11 на наличие и/или отсутствие возгорания. Микропроцессор 11 принимает окончательное решение о наличии или отсутствии возгорания. Если преобладают помехи, тогда производят фильтрацию сигналов с помощью управляемых полосовых фильтров 13, настроенных для обнаружения помех. Сигналы передают на коммутатор 7 с последующим переводом их в АЦП 8 в цифровую форму, передают в микропроцессор 11 и проводят анализ на наличие или отсутствие возгорания. Микропроцессор выдает окончательное решение о наличии либо отсутствии возгорания. При наличии возгорания микропроцессор 11 выдает сигнал на формирователь сигнала тревоги 15, а также на индикаторы 16, при этом, если нет возгорания, значит, существуют помехи. Микропроцессор 11 это анализирует: сначала сигналы с первичных преобразователей 5 (ПП 1 и ПП 2) поступают на соответствующие усилители напряжения постоянного уровня 6 (УНПУ 1 и УНПУ 2), которые передают эти сигналы на коммутатор сигналов 7, затем на аналого-цифровой преобразователь 8 и с помощью микропроцессора 11 анализируются с целью определения типа помех (от Солнца или искусственные помехи). В зависимости от соотношения этих сигналов, микропроцессор 11 выдает сигналы на индикаторы 16 о типе помех. Микропроцессор 11 при отсутствии и пламени, и помех осуществляет периодическое тестирование всего устройства. Для этого микропроцессор 11 выдает сигналы на формирователь тестового сигнала 17, который формирует оптические сигналы известного спектрального диапазона и амплитуды через тестовый оптический канал 18 передает в оптическую систему 1. На основании принятых сигналов микропроцессор 11 принимает решение о правильности функционирования устройства. В случае, если устройство функционирует неправильно, микропроцессор 11 регулирует коэффициент усиления либо границы управляемых полосовых фильтров и выдает сигнал на индикаторы о правильности функционирования устройства. Реализуют способ обнаружения открытого пламени по третьему варианту с помощью предлагаемой схемы следующим образом. Оптическая система 1 принимает оптическое излучение, исходящее из контролируемой зоны, и распределяет его равномерно в два оптических канала - основной 2 и компенсационный 3 - таким образом, чтобы пульсации оптического излучения одинаково передавались в оба оптических канала независимо от пространственного расположения источника возгорания в контролируемой зоне. Основной 2 и компенсационный 3 оптические каналы передают оптическое излучение на требуемое расстояние до места расположения чувствительных элементов 4 (ЧЭ 1 и ЧЭ 2) фотоприемников, предпочтительно используя оптическое волокно или полую трубку с отражающими стенками. В основном 2 и компенсационном 3 оптических каналах оптическое излучение проходит фильтрацию при помощи оптического фильтра на диапазон длин волн, в котором наилучшим образом выделяется оптическое излучение, характерное для пламени и, соответственно, для помех, в компенсационном. Предпочтительно используется оптический фильтр на ближний инфракрасный диапазон 0,8-1,1 мкм для основного оптического канала и оптический фильтр на диапазон 1,2-1,5 мкм для компенсационного оптического канала. Оптическое излучение, прошедшее фильтрацию в основном оптическом канале 2 и компенсационном оптическом канале 3, поступает на соответствующие чувствительные элементы 4 (ЧЭ 1 и ЧЭ 2) фотоприемников, которые преобразуют оптическое излучение в электрический параметр - сопротивление, ток или напряжение в зависимости от типа применяемого чувствительного элемента. При этом важно, чтобы преобразование оптического излучения в электрический сигнал было стабильным в течение длительного времени, выполнялось по одному и тому же известному закону или функции. Закон преобразования зависит от типа чувствительного элемента, может быть задан в табличной форме и может сохраняться в энергонезависимой памяти для более точного анализа сигналов. При этом преобразовании возможно усиление сигнала в фотоприемнике электрическими или оптическими методами. Предпочтительно для этой цели используется кремниевый фототранзистор фирмы Siemens, преобразующий интенсивность оптического излучения в эквивалентное сопротивление по стабильному, известному закону, описанному в технических характеристиках на фототранзистор. Полученные с помощью чувствительных элементов 4 электрические параметры (сопротивление) преобразуются в напряжение в первичных преобразователях 5, реализованных на базе операционного- 13010605 усилителя. Далее, напряжение с первичных преобразователей 5 (ПП 1 и ПП 2) подается на соответствующие усилители 10 (УПН 1 и УПН 2), которые усиливают переменную составляющую сигнала основного 2 и компенсационного 3 каналов, затем управляемые полосовые фильтры 12 выделяют пульсации сигнала,характерного для пламени по обоим каналам, которые передаются на коммутатор сигналов 7, с последнего они направляются на аналого-цифровой преобразователь 8, который переводит эти сигналы в цифровую форму. Микропроцессор 11 осуществляет регулировку коэффициента усиления, т.е. он выравнивает его так, чтобы полученный сигнал не заходил в насыщение. Затем полученные сигналы анализируют с помощью микропроцессора 11 следующим образом: задают первый и второй пороговый уровни,выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами,характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об отсутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска со стандартными импульсами помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар. Если микропроцессор 11 принял предварительное решение о наличии возгорания, тогда производят вычитание сигналов с первичных преобразователей 5 с помощью вычитающего элемента 9, полученный после вычитания сигнал усиливают с помощью соответствующего усилителя переменного напряжения 10 (УПН 3), регулируют коэффициент усиления, фильтруют с помощью управляемого полосового фильтра 12 (УПФ 3), переводят в цифровую форму в АЦП 8 и анализируют с помощью микропроцессора 11 на наличие и/или отсутствие возгорания. Если преобладают помехи, тогда производят фильтрацию сигналов с помощью управляемых полосовых фильтров 13, настроенных для обнаружения помех. Сигналы передают на коммутатор 7 с последующим переводом их в АЦП 8 в цифровую форму, передают в микропроцессор 11 и проводят анализ на наличие или отсутствие возгорания. Микропроцессор выдает окончательное решение о наличии либо отсутствии возгорания. Производят фильтрацию сигналов по третьему частотному диапазону с помощью управляемых полосовых фильтров 14, которые передают сигналы на коммутатор сигналов 7, далее на аналого-цифровой преобразователь 8 и микропроцессор 11. Микропроцессор 11 выделяет огибающую сигнала с управляемого полосового фильтра 14, с помощью которой корректируют сигналы, полученные с управляемых полосовых фильтров 12 и 13. Если микропроцессору 11 удалось устранить помехи и выявить возгорание, то формируется сигнал Пожар и передается на формирователь сигнала тревоги 15. Если же преобладают помехи, то определяется тип помех, информация о которых выдается на индикаторы 16. При этом производится тестирование устройства по первому варианту способа. Диапазон фильтрации каждого из фильтров может изменяться в указанных пределах, чтобы обеспечить наилучшее выделение сигналов мерцаний пламени и сигналов помех. Границы диапазонов задаются микропроцессором 11 по результатам анализа сигналов. Третий управляемый полосовой фильтр 14 содержит в своем составе двухполупериодный выпрямитель и усилитель напряжения с регулируемым коэффициентом усиления. В предпочтительном варианте осуществления изобретения аналого-цифровой преобразователь является составной частью микропроцессора PIC18F252. Предлагаемое изобретение основано на впервые предложенной возможности обнаружения открытого пламени дополнительно по анализу сигнала, полученного после вычитания амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала, и, соответственно, введении в устройство для обнаружения пламени вычитающего канала. Кроме того, по второму варианту способа неочевидным из уровня техники является выделение импульсов, характерных для пламени и помех с помощью управляемых полосовых фильтров по второму частотному диапазону; по третьему варианту способа - устранение помех с помощью огибающей.- 14010605 Такая возможность не могла быть предсказана на основе анализа способов и устройств, известных из уровня техники. Таким образом, достигаемый предлагаемым изобретением технический результат не определяется известным влиянием отличительных признаков и его нельзя предсказать на основе сведений, содержащихся в уровне техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления, усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд,фильтруют и переводят в цифровую форму, после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени,и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если количество импульсов компенсационного канала во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, оказалось меньше заданного значения, принимают решение об отсутствии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного канала, со стандартными импульсами пламени и стандартными импульсами помех, если заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска со стандартными импульсами помех, меньше заданного значения, принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар. 2. Способ обнаружения открытого пламени по п.1, отличающийся тем, что преобразование оптического излучения в электрический сигнал в основном и компенсационном каналах осуществляют по заданному и заранее известному закону или функции, которые сохраняются в энергонезависимой памяти,при этом закон преобразования оптического излучения в электрический сигнал задается в табличной форме. 3. Способ обнаружения открытого пламени по п.1, отличающийся тем, что при калибровке устройства коэффициент усиления задают по результатам анализа сигналов и изначально так, чтобы амплитуда сигнала основного канала была в заданное число раз больше амплитуды сигнала компенсационного канала при наличии в зоне контроля тестового очага пламени, и одновременно так, чтобы амплитуда сигнала основного канала была в заданное количество раз меньше амплитуды сигнала компенсационного канала при наличии в зоне контроля оптических помех от излучения солнца. 4. Способ обнаружения открытого пламени по п.3, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах так, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах. 5. Способ обнаружения открытого пламени по п.1, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов. 6. Способ обнаружения открытого пламени по п.1, отличающийся тем, что частотный диапазон фильтрации определяют по результатам анализа сигналов. 7. Способ обнаружения открытого пламени по п.1, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, при- 15010605 чем период времени между преобразованиями составляет не более 1 мс. 8. Способ обнаружения открытого пламени по п.7, отличающийся тем, что результирующая амплитуда сигнала вычисляется как произведение результата аналого-цифрового преобразования и действующего коэффициента выбранного канала. 9. Способ обнаружения открытого пламени по п.1, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени, составляет 2-30 с. 10. Способ обнаружения открытого пламени по п.1, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды, охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса. 11. Способ обнаружения открытого пламени по п.1, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями. 12. Способ обнаружения открытого пламени по п.1, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала. 13. Способ обнаружения открытого пламени по п.1, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для основного и дополнительного каналов. 14. Способ обнаружения открытого пламени по п.1, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны. 15. Способ обнаружения открытого пламени по п.1, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса. 16. Способ обнаружения открытого пламени по п.1, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного канала и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов. 17. Способ обнаружения открытого пламени по п.1, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца. 18. Способ обнаружения открытого пламени по п.1, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного канала, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят. 19. Способ обнаружения открытого пламени по п.1, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности, усиливают переменную составляющую сигнала с третьего фотоприемника,накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят. 20. Способ обнаружения открытого пламени по п.1, отличающийся тем, что спектральный диапазон чувствительности основного канала лежит в диапазоне 0,7-1,1 мкм, а компенсационного канала - в диапазоне 0,9-1,5 мкм. 21. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в теку- 16010605 щий момент времени, последующее усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления,усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по двум частотным диапазонам с последующим переводом их в цифровую форму,после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени, следующим образом: анализируют сигнал после фильтрации по первому частотному диапазону, для этого задают первый и второй пороговый уровни, выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех,принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов со стандартными импульсами пламени и стандартными импульсами помех, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решение о наличии помех, после чего в случае принятия такого подтверждения аналогично проводят проверку по второму частотному диапазону по сигналам всех каналов - основному каналу, компенсационному каналу, а также по сигналу, полученному при вычитании амплитуд сигналов основного и компенсационного каналов, и в случае выявления помех по всем каналам принимают окончательное решение о наличии помех и об отсутствии возгорания; если же количество импульсов сигнала по основному каналу, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения хотя бы в одном из анализируемых сигналов, принимают окончательное решение о наличии возгорания и формируют сигнал Пожар. 22. Способ обнаружения открытого пламени по п.21, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах и при этом таким образом, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах. 23. Способ обнаружения открытого пламени по п.21, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов. 24. Способ обнаружения открытого пламени по п.21, отличающийся тем, что по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне 0-15 Гц, по второму частотному диапазону - от 15 до 50 Гц. 25. Способ обнаружения открытого пламени по п.21, отличающийся тем, что частотные диапазоны фильтрации определяются по результатам анализа сигналов. 26. Способ обнаружения открытого пламени по п.21, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс. 27. Способ обнаружения открытого пламени по п.26, отличающийся тем, что результирующая амплитуда сигнала считается равной результату аналого-цифрового преобразования, умноженному на коэффициент усиления выбранного канала. 28. Способ обнаружения открытого пламени по п.21, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени,составляет 2-30 с. 29. Способ обнаружения открытого пламени по п.21, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды,охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса.- 17010605 30. Способ обнаружения открытого пламени по п.21, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период между аналого-цифровыми преобразованиями. 31. Способ обнаружения открытого пламени по п.21, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала. 32. Способ обнаружения открытого пламени по п.21, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для первого и второго частотных диапазонов, разным для основного и дополнительного каналов. 33. Способ обнаружения открытого пламени по п.21, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны. 34. Способ обнаружения открытого пламени по п.21, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса. 35. Способ обнаружения открытого пламени по п.21, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов. 36. Способ обнаружения открытого пламени по п.21, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца. 37. Способ обнаружения открытого пламени по п.21, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят. 38. Способ обнаружения открытого пламени по п.21, отличающийся тем, что перед проведением анализа сигналов сначала принимают излучение из контролируемой зоны с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности,накапливают пульсации сигнала по третьему каналу и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят. 39. Способ обнаружения открытого пламени по п.21, отличающийся тем, что спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а компенсационного канала - 0,9-1,5 мкм. 40. Способ обнаружения открытого пламени, включающий прием оптического излучения от пламени по меньшей мере двумя каналами - основным и компенсационным, чувствительными к разным длинам волн, последующее преобразование оптического излучения в электрический сигнал, фильтрацию электрических сигналов, перевод сигналов в цифровую форму, анализ сигналов процессорным устройством с сохранением информации о сигналах во временном окне, отличающийся тем, что производят вычитание амплитуды сигнала компенсационного канала из амплитуды сигнала основного канала в текущий момент времени, затем производят усиление электрических сигналов каждого канала и сигнала, полученного при вычитании амплитуд сигналов, в соответствии с регулируемым коэффициентом усиления,усиленные электрические сигналы каждого из каналов, а также сигнал, полученный при вычитании амплитуд, фильтруют по трем частотным диапазонам с последующим переводом их в цифровую форму,после чего полученные данные о сигналах анализируют на соответствие заданным критериям, соответствующим мерцанию излучения пламени следующим образом: задают первый и второй пороговый уровни,выделяют точки начала импульсов сигнала по превышению амплитудой сигнала первого порогового уровня и точки окончания импульсов сигнала по снижению амплитуды сигнала ниже второго порогового уровня, вычисляют длительность импульса сигнала и среднее значение амплитуды сигнала за время прохождения импульса от точки начала импульса до точки окончания импульса сигнала, в обновляемом временном окне сохраняют вычисленные значения длительности импульса и средней амплитуды импульса, задают границы допуска на сравнение длительностей и амплитуд импульсов во временном окне со стандартными импульсами, характерными для пламени, сравнивают импульсы во временном окне со- 18010605 стандартными импульсами, характерными для пламени, и при совпадении заданного количества импульсов во временном окне в границах допуска по амплитуде и длительности со стандартными импульсами,характерными для пламени, принимают предварительное решение о наличии возгорания в контролируемой зоне, аналогично проводят сравнение импульсов сигналов компенсационного канала со стандартными импульсами помех и, если заданное количество импульсов компенсационного канала во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, принимают предварительное решение о наличии помех в контролируемой зоне, после чего проводят анализ на сравнение импульсов сигналов, полученных после вычитания амплитуд основного и компенсационного каналов, со стандартными импульсами пламени и стандартными импульсами помех и, если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, больше заданного значения, а количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения, принимают окончательное решение о наличии пламени и формируют сигнал Пожар; если же количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения, принимают повторное решение о наличии помех, после чего аналогично проводят проверку по всем каналам по второму частотному диапазону, и если количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения хотя бы в одном из сигналов, то принимают окончательное решение о наличии возгорания и формируют сигнал Пожар; в том случае, когда количество импульсов, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, больше заданного значения по всем каналам, тогда принимают решение об исключении помех из сигналов, для этого выделяют огибающую сигнала основного канала после фильтрации по третьему частотному диапазону, вычитают значение полученной огибающей в каждой точке из значения сигнала основного канала, сравнивают импульсы откорректированного сигнала после вычитания огибающей со стандартными импульсами пламени и стандартными импульсами помех и, если после вычитания огибающей заданное количество импульсов во временном окне совпадает в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для пламени, а количество импульсов во временном окне, совпавших в границах допуска по амплитуде и длительности со стандартными импульсами, характерными для помех, меньше заданного значения,принимают окончательное решение о наличии возгорания в контролируемой зоне и формируют сигнал Пожар; в противном случае принимают окончательное решение о наличии помех и об отсутствии возгорания. 41. Способ обнаружения открытого пламени по п.40, отличающийся тем, что коэффициент усиления изменяют пропорционально в обоих каналах и при этом таким образом, чтобы сигнал канала с наибольшей амплитудой - основного либо компенсационного канала - всегда находился в заданных пределах. 42. Способ обнаружения открытого пламени по п.40, отличающийся тем, что выбирают канал, где сигнал имеет наибольшую амплитуду, и изменяют коэффициент усиления пропорционально в обоих каналах, контролируя, чтобы максимумы амплитуды сигнала этого канала находились в диапазоне 4,0-5,0 В для 80% импульсов. 43. Способ обнаружения открытого пламени по п.40, отличающийся тем, что по первому частотному диапазону выделяют сигналы, относящиеся к пульсациям пламени в диапазоне 0-15 Гц, по второму частотному диапазону - от 15 до 50 Гц, по третьему частотному диапазону - от 50 до 1000 Гц. 44. Способ обнаружения открытого пламени по п.40, отличающийся тем, что частотные диапазоны фильтрации определяют по результатам анализа сигналов. 45. Способ обнаружения открытого пламени по п.40, отличающийся тем, что сигналы, полученные после фильтрации, переводят в цифровую форму с помощью аналого-цифрового преобразователя, причем период времени между преобразованиями составляет не более 1 мс. 46. Способ обнаружения открытого пламени по п.40, отличающийся тем, что результирующая амплитуда сигнала вычисляется как произведение результата аналого-цифрового преобразования и действующего коэффициента выбранного канала. 47. Способ обнаружения открытого пламени по п.40, отличающийся тем, что длительность заданного временного окна, в котором сохраняют цифровые данные о сигналах в каждый момент времени,составляет 2-30 с. 48. Способ обнаружения открытого пламени по п.40, отличающийся тем, что обновляемое временное окно, в котором сохраняют вычисленные значения длительностей импульса и средней амплитуды,охватывает промежуток времени 6-30 с, при этом соответствие длительности временного окна указанному критерию проверяют суммированием длительностей всех импульсов во временном окне, начиная с последнего записанного и зарегистрированного импульса. 49. Способ обнаружения открытого пламени по п.40, отличающийся тем, что длительность импульса сигнала вычисляют по количеству точек аналого-цифровых преобразований, умноженному на период- 19010605 между аналого-цифровыми преобразованиями. 50. Способ обнаружения открытого пламени по п.40, отличающийся тем, что выделение импульсов сигнала производят по точкам локального экстремума - по ближайшей максимальной и минимальной зарегистрированным амплитудам сигнала. 51. Способ обнаружения открытого пламени по п.40, отличающийся тем, что количество импульсов для сравнения со стандартными импульсами задается неодинаковым для стандартных импульсов пламени и стандартных импульсов помех, а также разным для первого и второго частотных диапазонов, разным для основного и дополнительного каналов. 52. Способ обнаружения открытого пламени по п.40, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех определяются типом очага возгорания и типом помех и выбирают для анализа сигналов те стандартные импульсы пламени и стандартные импульсы помех, которые наилучшим образом соответствуют принимаемому сигналу из контролируемой зоны. 53. Способ обнаружения открытого пламени по п.40, отличающийся тем, что стандартные импульсы пламени и стандартные импульсы помех выделяют из самого анализируемого сигнала посредством статистической обработки данных о длительности и средней амплитуде импульса. 54. Способ обнаружения открытого пламени по п.40, отличающийся тем, что с установленной периодичностью автоматически производят калибровку коэффициентов усиления в основном и компенсационном каналах, используя для этого оптические импульсы заранее известного спектрального диапазона и амплитуды, подавая их с помощью тестового оптического канала на вход основного и компенсационного каналов и анализируя полученные после усиления и фильтрации электрические сигналы каждого из каналов. 55. Способ обнаружения открытого пламени по п.40, отличающийся тем, что дополнительно выделяют в сигнале основного канала и компенсационного канала постоянный уровень сигнала, соответствующий фоновой освещенности в зоне контроля, анализируют этот уровень и при превышении порогового уровня принимают решение о наличии в зоне контроля мощных оптических помех от излучения Солнца. 56. Способ обнаружения открытого пламени по п.40, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала накапливают пульсации сигнала, полученного после вычитания амплитуд основного и компенсационного каналов, и при достижении накопленным сигналом порогового уровня принимают решение о более детальном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ не проводят. 57. Способ обнаружения открытого пламени по п.40, отличающийся тем, что перед проведением анализа сигналов на наличие возгорания сначала принимают излучение с помощью третьего фотоприемника с оптическим фильтром, имеющего свой собственный спектральный диапазон чувствительности,усиливают переменную составляющую сигнала с третьего фотоприемника, накапливают пульсации сигнала и при достижении накопленным сигналом порогового уровня принимают решение о дополнительном анализе; если же накопленный сигнал не достиг порогового уровня, то считают, что в зоне контроля нет ни возгорания, ни оптических помех, и дальнейший анализ сигналов не проводят. 58. Способ обнаружения открытого пламени по п.40, отличающийся тем, что спектральный диапазон чувствительности основного канала составляет 0,7-1,1 мкм, а компенсационного канала - 0,9-1,5 мкм. 59. Способ обнаружения открытого пламени по п.40, отличающийся тем, что вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала основного канала по третьему частотному диапазону, с сигналом основного канала после фильтрации по первому частотному диапазону и второму частотному диапазону и в случае, если значение кросскорреляции меньше заданного порогового уровня,тогда считают уровень помех допустимым и проводят коррекцию сигналов при помощи вычитания значения огибающей из значения сигналов в каждой точке, в противном случае считают, что уровень помех в сигнале основного тракта слишком высок, возгорания нет, и коррекцию сигналов не проводят; отдельно вычисляют кросскорреляцию огибающей, полученной после фильтрации сигнала компенсационного канала по третьему частотному диапазону, с сигналом компенсационного канала после фильтрации по первому частотному диапазону и второму частотному диапазону, и если значение кросскорреляции больше заданного значения, то считают, что помехи в зоне контроля происходят от источников искусственного излучения, в противном случае считают, что помехи происходят от источников естественного излучения или от отражений излучения пламени. 60. Устройство для обнаружения открытого пламени, включающее по меньшей мере два фотоприемника, содержащих чувствительный элемент и предварительный усилитель напряжения, усилители переменного напряжения, полосовые фильтры, коммутатор сигналов, аналого-цифровой преобразователь и микропроцессор, формирователь тестового сигнала и индикатор, отличающееся тем, что оно дополнительно содержит оптическую систему, основной и компенсационный оптические каналы, каждый из которых связан с соответствующим фотоприемником, вычитающий канал, включающий вычитающий элемент и управляемые полосовые фильтры, усилители напряжения постоянного уровня, тестовый оптический канал, при этом выходы фотоприемников основного и оптического каналов и вычитающего элемен- 20010605 та связаны с входами соответствующих усилителей переменного напряжения, управляемые полосовые фильтры, рассчитанные на разную частоту электрического сигнала, управляются микропроцессором,выходы полосовых фильтров соединены с коммутатором сигналов, передающим сигналы на аналогоцифровой преобразователь, микропроцессор имеет выходы на усилители переменного напряжения основного, компенсационного и вычитающего каналов и на все управляемые полосовые фильтры, первичные преобразователи фотоприемников основного и компенсационного каналов связаны с соответствующими усилителями напряжений постоянного уровня и вычитающим элементом, при этом усилители напряжений постоянного уровня связаны с коммутатором сигналов, а микропроцессор через формирователь тестового сигнала по тестовому оптическому каналу связан с оптической системой, кроме того, он связан с индикаторами и формирователем сигнала тревоги. 61. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что оптическая система распределяет оптическое излучение, исходящее из контролируемой зоны, равномерно в два оптических канала, независимо от угла падения оптического излучения в диапазоне от 0 до 45. 62. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что оптическая система выполнена с использованием оптических дифракционных решеток. 63. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что основной и компенсационный оптическое каналы, а также тестовый оптический канал выполнены с использованием оптического волокна. 64. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что чувствительный элемент основного канала выполнен на основе кремниевого фотодиода или фототранзистора,имеющего спектральный диапазон чувствительности 0,8-1,1 мкм, а чувствительный элемент компенсационного оптического канала выполнен на основе InGaAs фотодиода или фототранзистора, имеющего спектральный диапазон чувствительности 1,2-1,6 мкм. 65. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что чувствительные элементы содержат оптические интерференционные фильтры. 66. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что каждый чувствительный элемент содержит два или более фотоприемников, рассчитанных на различные спектральные диапазоны, при этом указанные фотоприемники поочередно подключаются к первичному преобразователю для получения сигнала с нужного фотоприемника в заданный момент времени. 67. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилитель переменного напряжения выполнен на основе преобразователя модулятор/демодулятор для устранения электромагнитных помех. 68. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что оптическая система, основной и компенсационный оптические каналы, чувствительные элементы и первичные преобразователи каждого из каналов, а также тестовый оптический канал с формирователем тестового импульса объединены и вынесены в отдельный блок. 69. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что связь между первичным преобразователем и усилителем переменного напряжения организована с помощью экранированного кабеля, а сигнал с выхода первичного преобразователя стабилизируется по току для уменьшения влияния наводок. 70. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения работают на принципе переноса заряда, содержат запоминающие емкости и прецезионные аналоговые ключи для отключения сигнала от длинной линии в момент измерения. 71. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения с управляемым коэффициентом усиления выполнены трехкаскадными. 72. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что усилители переменного напряжения основного и компенсационного каналов выполнены с применением цифрового двухканального потенциометра, который управляется микропроцессором. 73. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что вычитающий элемент выполнен на основе интегратора с заданием времени интегрирования и возможностью перевода интегратора в режим хранения. 74. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что управляемые полосовые фильтры выполнены узкополосными, на гетеродинном принципе, с возможностью перестройки частоты в заданном диапазоне, при этом частота гетеродина задается микропроцессором. 75. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что управляемые полосовые фильтры содержат в своем составе двухполупериодные выпрямители для выделения огибающей сигнала. 76. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что коммутатор сигналов распределяет сигналы между несколькими модулями АЦП. 77. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что модуль АЦП имеет возможность изменения опорного напряжения для повышения точности измерения малых сигналов.- 21010605 78. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что модуль АЦП осуществляет преобразование с заданной и заранее известной частотой выборки, при этом момент выборки и частота согласованы с частотой преобразователя модулятор/демодулятор усилителей переменного напряжения и управляются микропроцессором. 79. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что микропроцессор содержит в своем составе блок энергонезависимой памяти, а также средство для передачи информации по радиоканалу. 80. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что формирователь сигнала тревоги содержит пусковую цепь для приведения в действие модуля пожаротушения. 81. Устройство для обнаружения открытого пламени по п.61, отличающееся тем, что сигналы с выхода усилителей напряжения постоянного уровня основного и компенсационного каналов используются микропроцессором для определения спектральной температуры источника оптического излучения.

МПК / Метки

МПК: G08B 17/12

Метки: способ, осуществления, обнаружения, открытого, устройство, варианты, пламени
