Устройство для имитации пламени

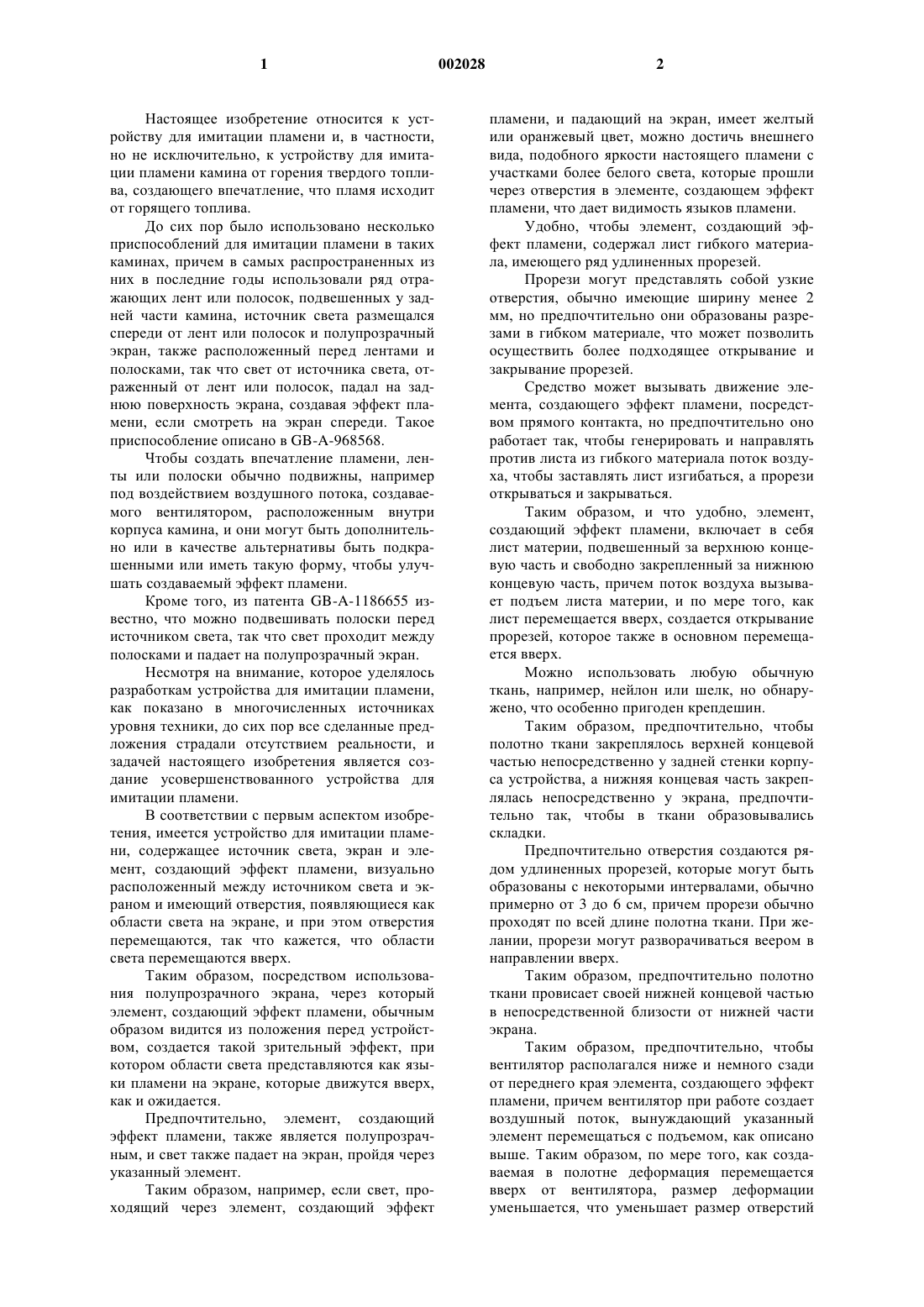

1 Настоящее изобретение относится к устройству для имитации пламени и, в частности,но не исключительно, к устройству для имитации пламени камина от горения твердого топлива, создающего впечатление, что пламя исходит от горящего топлива. До сих пор было использовано несколько приспособлений для имитации пламени в таких каминах, причем в самых распространенных из них в последние годы использовали ряд отражающих лент или полосок, подвешенных у задней части камина, источник света размещался спереди от лент или полосок и полупрозрачный экран, также расположенный перед лентами и полосками, так что свет от источника света, отраженный от лент или полосок, падал на заднюю поверхность экрана, создавая эффект пламени, если смотреть на экран спереди. Такое приспособление описано в GB-A-968568. Чтобы создать впечатление пламени, ленты или полоски обычно подвижны, например под воздействием воздушного потока, создаваемого вентилятором, расположенным внутри корпуса камина, и они могут быть дополнительно или в качестве альтернативы быть подкрашенными или иметь такую форму, чтобы улучшать создаваемый эффект пламени. Кроме того, из патента GB-A-1186655 известно, что можно подвешивать полоски перед источником света, так что свет проходит между полосками и падает на полупрозрачный экран. Несмотря на внимание, которое уделялось разработкам устройства для имитации пламени,как показано в многочисленных источниках уровня техники, до сих пор все сделанные предложения страдали отсутствием реальности, и задачей настоящего изобретения является создание усовершенствованного устройства для имитации пламени. В соответствии с первым аспектом изобретения, имеется устройство для имитации пламени, содержащее источник света, экран и элемент, создающий эффект пламени, визуально расположенный между источником света и экраном и имеющий отверстия, появляющиеся как области света на экране, и при этом отверстия перемещаются, так что кажется, что области света перемещаются вверх. Таким образом, посредством использования полупрозрачного экрана, через который элемент, создающий эффект пламени, обычным образом видится из положения перед устройством, создается такой зрительный эффект, при котором области света представляются как языки пламени на экране, которые движутся вверх,как и ожидается. Предпочтительно, элемент, создающий эффект пламени, также является полупрозрачным, и свет также падает на экран, пройдя через указанный элемент. Таким образом, например, если свет, проходящий через элемент, создающий эффект 2 пламени, и падающий на экран, имеет желтый или оранжевый цвет, можно достичь внешнего вида, подобного яркости настоящего пламени с участками более белого света, которые прошли через отверстия в элементе, создающем эффект пламени, что дает видимость языков пламени. Удобно, чтобы элемент, создающий эффект пламени, содержал лист гибкого материала, имеющего ряд удлиненных прорезей. Прорези могут представлять собой узкие отверстия, обычно имеющие ширину менее 2 мм, но предпочтительно они образованы разрезами в гибком материале, что может позволить осуществить более подходящее открывание и закрывание прорезей. Средство может вызывать движение элемента, создающего эффект пламени, посредством прямого контакта, но предпочтительно оно работает так, чтобы генерировать и направлять против листа из гибкого материала поток воздуха, чтобы заставлять лист изгибаться, а прорези открываться и закрываться. Таким образом, и что удобно, элемент,создающий эффект пламени, включает в себя лист материи, подвешенный за верхнюю концевую часть и свободно закрепленный за нижнюю концевую часть, причем поток воздуха вызывает подъем листа материи, и по мере того, как лист перемещается вверх, создается открывание прорезей, которое также в основном перемещается вверх. Можно использовать любую обычную ткань, например, нейлон или шелк, но обнаружено, что особенно пригоден крепдешин. Таким образом, предпочтительно, чтобы полотно ткани закреплялось верхней концевой частью непосредственно у задней стенки корпуса устройства, а нижняя концевая часть закреплялась непосредственно у экрана, предпочтительно так, чтобы в ткани образовывались складки. Предпочтительно отверстия создаются рядом удлиненных прорезей, которые могут быть образованы с некоторыми интервалами, обычно примерно от 3 до 6 см, причем прорези обычно проходят по всей длине полотна ткани. При желании, прорези могут разворачиваться веером в направлении вверх. Таким образом, предпочтительно полотно ткани провисает своей нижней концевой частью в непосредственной близости от нижней части экрана. Таким образом, предпочтительно, чтобы вентилятор располагался ниже и немного сзади от переднего края элемента, создающего эффект пламени, причем вентилятор при работе создает воздушный поток, вынуждающий указанный элемент перемещаться с подъемом, как описано выше. Таким образом, по мере того, как создаваемая в полотне деформация перемещается вверх от вентилятора, размер деформации уменьшается, что уменьшает размер отверстий 3 и тем самым размер областей падения света на экран. Предпочтительно устройство содержит отражатель, от которого отражается свет, идущий от источника света через элемент, создающий эффект пламени, и попадающий на экран. Предпочтительно отражатель содержит отражающую полоску, приклеенную к задней стенке корпуса, и отражатель можно перемещать от задней стенки. Однако отражатель можно и фиксировать любым удобным образом и его можно фиксировать на боковых стенках камина. Отражатель, вид спереди, может быть выполнен таким образом, чтобы в основном соответствовать форме языков пламени. Таким образом, высота отражателя может увеличиваться до его срединного участка. Отражатель может быть выполнен из фольги, например, из алюминиевой фольги, или из пластмассовой подложки, имеющей металлическую отделку, но следует понимать, что можно использовать самые разнообразные отражающие материалы. Вдобавок, отражатель может быть окрашен, например, в красный, желтый и/или оранжевый цвет, так чтобы отраженный от него свет создавал на экране реальные краски пламени. В основном, отражатель может состоять из одной или ряда деталей, но удобно, чтобы отражатель содержал ряд деталей, способных перемещаться относительно друг друга, таких как например, ряд проходящих в основном вертикально полосок, и предпочтительно вентилятор,создающий воздушный поток по направлению к отражателю, так что полоски отражателя также вынуждены двигаться так, что свет, отражаемый от них, мерцает, увеличивая реальность эффекта пламени. Экран может быть выполнен из прозрачного или из полупрозрачного материала, такого как стекло или пластмасса. Чтобы создать эффект рассеивания света, одна или обе поверхности экрана могут быть обработаны, или протравлены, или, как альтернатива, могут быть дополнительные листы или лист стекла или пластмассы, чтобы исказить или сделать неясным изображение, проектируемое на экран источником света/отражателем. Кроме того, при желании, экран и/или дополнительный лист могут быть окрашены или затенены. Источник света может излучать так называемый "белый свет", который используется в бытовых электролампах, но предпочтительно,свет может быть окрашен, либо посредством использования окрашенной лампочки или посредством использования соответственно окрашенных фильтров. Согласно настоящему изобретению, устройство для имитации пламени содержит 4 а) корпус, имеющий переднюю часть, образованную экраном; б) элемент, создающий эффект пламени,расположенный в корпусе и выполненный из гибкого листа материала, подвешенного за верхний конец, к корпусу, и закрепленного у нижнего конца, так что элемент, создающий эффект пламени, проходит вверх и в сторону от экрана, причем указанный элемент имеет ряд отверстий или прорезей, проходящих обычно в направлении вверх; в) источник света, от которого свет направлен через элемент, создающий эффект пламени, на экран; и г) средство для направления потока воздуха на заднюю поверхность элемента, создающего эффект пламени. Изобретение будет описано подробнее на примере со ссылками на сопроводительные чертежи, на которых фиг. 1 - это вид в перспективе и с частичным вырезом устройства, в соответствии с настоящим изобретением, включающий камин, с эффектом пламени от твердого топлива; фиг. 2 - это вид сбоку примера выполнения, показанного на фиг. 1, по стрелке А. Как видно на чертежах, камин 10 с эффектом пламени от твердого топлива содержит корпус 11, имеющий заднюю стенку 12 и боковые стенки 13 и 14, вместе с обогревающим пространство элементом (не показан). Обычно, камин содержит полупрозрачный пластмассовый экран 15, который может образовывать переднюю стенку камина. В направлении нижней части камина имеется выступающая вперед секция, обычно указанная поз. 16, на которой могут размещаться имитационные поленья или угли и т.п., хотя они не показаны на чертежах. В секции 16 размещен источник света 17,который может проецировать свет через имитационные поленья или угли, обычно посредством окрашенных фильтров и т.п., и который также проецирует свет на отражатель 18, расположенный на задней стенке 12 камина. Источник света обычно дает "белый" свет,такой, какой дают обычные домашние лампочки. Отражатель содержит лист фольги, приклеенный к задней стенке корпуса, например клеем, и имеет вертикальные надрезы, как показано, для образования ряда полосок, как указано, например, поз. 18 а, 18b и 18 с, причем полоски для удобства могут быть подвижны относительно друг друга. Таким образом, нижние части полосок могут отклоняться от задней стенки, как показано на фиг. 2 пунктирной линией. Далее, устройство содержит элемент 20,создающий эффект пламени, в виде листа полупрозрачного материала 21, более подходящим 5 является крепдешин, желательно красного цвета. Элемент, создающий эффект пламени,удерживается в положении относительно камина посредством опор 23 и 22, прикрепленных к задней стенке камина, которая проходит в основном по всей его ширине и которая может присоединяться к боковыми стенкам 13 и 14 посредством точечной сварки. Из фиг. 2 можно заметить, что источник света расположен обычно перед экраном 15, а опора 23 действует как козырек, так, что только свет, отражаемый отражателем 18, может падать на экран. Это позволяет применять "бесцветные" лампы, поскольку свет, падающий на заднюю поверхность элемента, создающего эффект пламени, может окрашиваться от использования цветного отражателя 18. Вентилятор 25 расположен обычно в направлении к задней стороне у основания камина, причем вентилятор содержит ряд лопастей,проходящих по ширине камина, чтобы создавать поток воздуха, направленный обычно вверх по камину, через отверстие 26 корпуса вентилятора, и поступающий обратно в отверстие 27 корпуса вентилятора, как схематически показано стрелками на фиг. 2. Воздушный поток вынуждает полоски отражателя колебаться и также подыматься и опускаться лист, создающий эффект пламени, и от этого движения закрываются и открываются прорези 28. Эффект движения полосок отражателя и листа 21 заключается в том, что свет от источника, падающий на заднюю поверхность экрана 15, имитирует эффект пламени, который значительно более реалистичен, чем ранее предложенные. Заявители обнаружили, что по мере подъема листа 21 прорези 28 открываются, образуя ряд областей, через которые свет падает на экран, не проходя через материал элемента, создающего эффект пламени. Таким образом, небольшие пятна света большой интенсивности видны на экране, и по мере того, как ткань подымается вверх, отверстия, образующиеся в прорезях 28, также перемещаются вверх, вследствие чего проходящие через отверстия области света перемещаются беспорядочно вверх и таким образом имитируют движение поднимающихся вверх языков пламени. Хотя фиг. 1 и 2 иллюстрируют предпочтительный пример выполнения изобретения, при котором свет отражается на заднюю поверхность элемента, создающего эффект пламени,заявители обнаружили, что удовлетворительный эффект имитации пламени можно на деле достичь, освещая указанный элемент непосредственно от источника света без помощи отражателя. 6 Таким образом, источник света может быть установлен в задней части устройства,удобнее в той, которая была занята отражателем, от которой свет может проектироваться на заднюю поверхность элемента, создающего эффект пламени. Хотя имея отражатель, конечно, можно окрашивать свет, используя соответствующим образом окрашенные отражающие полоски, в альтернативном примере выполнения может быть удобнее либо применять цветную лампочку, или окружать источник света соответствующим образом окрашенными фильтрами. При таком устройстве элемент, создающий эффект пламени, предпочтительно содержит один или большее число признаков, как они описаны на чертежах и вышеизложенном описании. Описанное выше устройство дает преимущества по сравнению с ранее известными устройствами не только в том, что создается эффект пламени высшего качества, но также при желании можно изменить эффект, так как замена листа, создающего эффект пламени, облегчается, поскольку он в основном имеет цельную конструкцию, так что его снятие требует только удаления опор 22 и 23, а не замену ряда отдельных лент, как было до этого. Кроме того, изготовление элемента, создающего эффект пламени, значительно облегчается, поскольку требуется только нарезка прорезей в листе материала, а не изготовление нескольких отдельных лент, как было до этого. Признаки, раскрытые в приведенном выше описании или в сопроводительных чертежах,выраженные в их конкретных видах или в терминах средства для выполнения раскрытой функции, или способа или процесса для достижения изложенного результата, или класса или группы веществ или соединений, что уместно в конкретном случае, могут, отдельно или в любом сочетании таких признаков, использоваться для осуществления изобретения в его различных формах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для имитации пламени от твердого горючего, содержащее источник света,экран, создающий эффект пламени элемент,размещенный визуально между источником света и экраном так, что свет, проходящий от источника к экрану, проходит и через этот элемент, и средство для создания потока воздуха,причем создающий эффект пламени элемент представляет собой лист материала, в котором выполнено множество продольных прорезей,открывающихся и закрывающихся под действием воздушного потока на расположенные с любой стороны прорези части материала, соприкасающиеся при этом попеременно друг с другом. 2. Устройство по п.1, отличающееся тем,что верхний и нижний концы создающего эффект пламени элемента лежат не в одной вертикальной плоскости. 3. Устройство по п.2, отличающееся тем,что верхний конец создающего эффект пламени элемента расположен ближе к задней части устройства, чем нижний конец. 4. Устройство по любому из предыдущих пунктов, отличающееся тем, что указанные прорези выполнены в основном прямыми. 5. Устройство по любому из предыдущих пунктов, отличающееся тем, что каждая прорезь лежит в основном на вертикальной плоскости,причем плоскости в основном параллельны друг другу. 6. Устройство по любому из предыдущих пунктов, отличающееся тем, что длина прорезей в принципе равна высоте листа. 7. Устройство по любому из предыдущих пунктов, отличающееся тем, что имеющий про 8 рези материал выполнен полупрозрачным, причем проходящий через прорези свет падает на экран с большей интенсивностью, чем свет,проходящий через материал. 8. Устройство по любому из предыдущих пунктов, отличающееся тем, что источник света дает в основном белый свет. 9. Устройство по любому из предыдущих пунктов, отличающееся тем, что лист материала окрашен в красный или оранжевый цвет. 10. Устройство по любому из предыдущих пунктов, отличающееся тем, что оно снабжено отражателем, расположенным визуально между источником света и создающим эффект пламени элементом и содержащим множество частей,выполненных с возможностью перемещения относительно друг друга, и средством, создающим такое перемещение. 11. Устройство по п.10, отличающееся тем,что отражатель содержит множество полосок,расположенных в основном вертикально.
