Способ установки сжимаемого контейнера с напитком в блоке распределения напитка

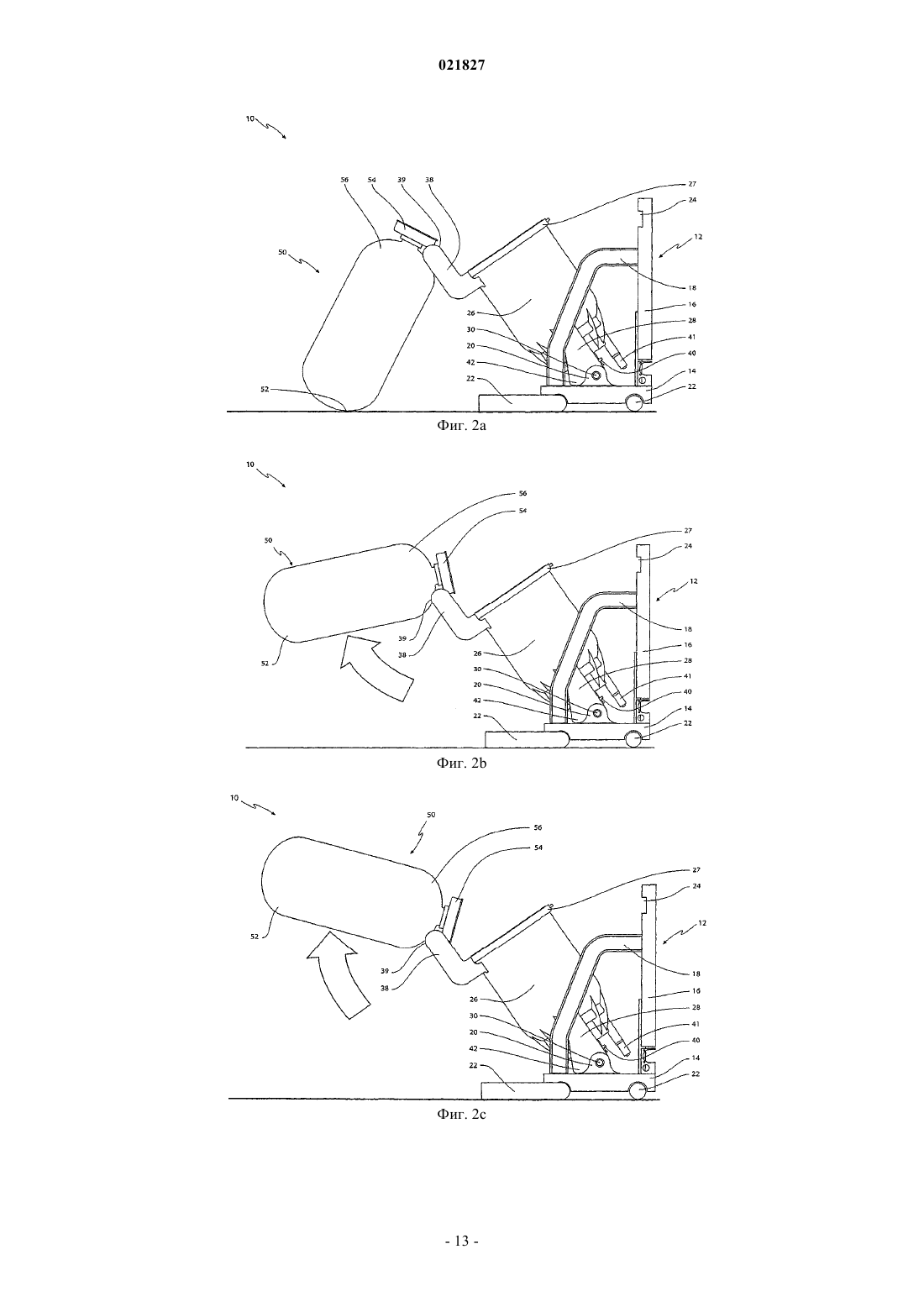

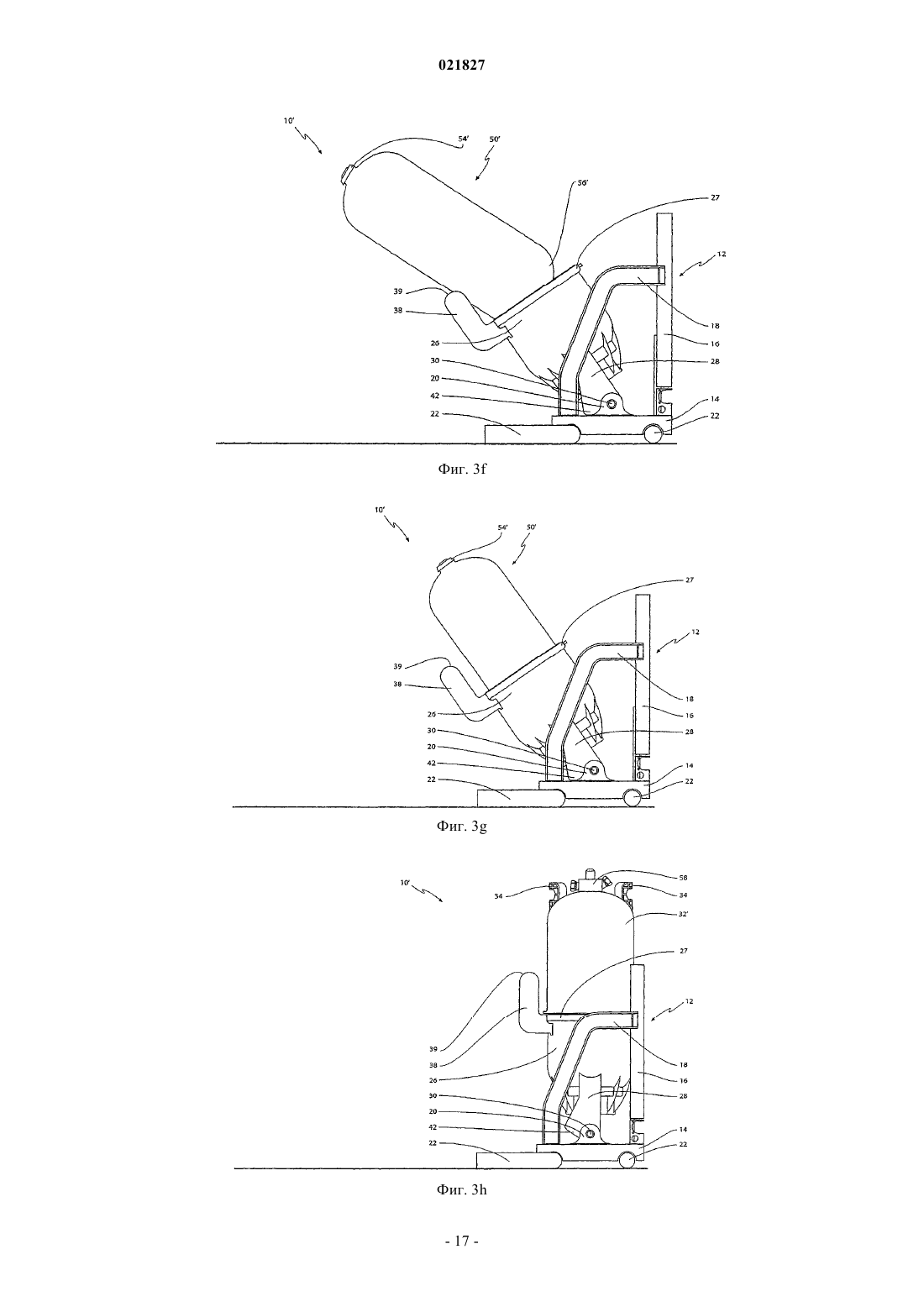

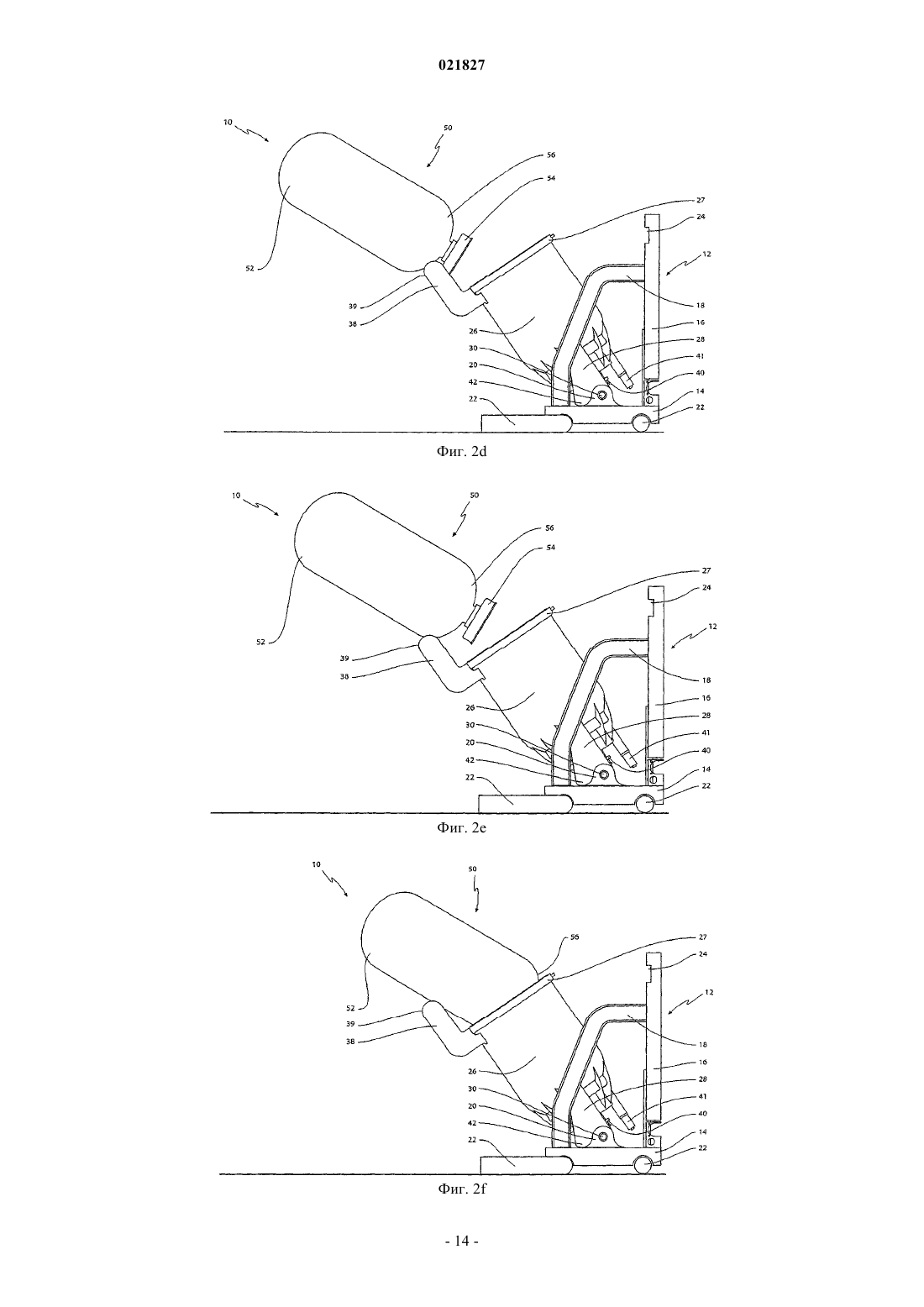

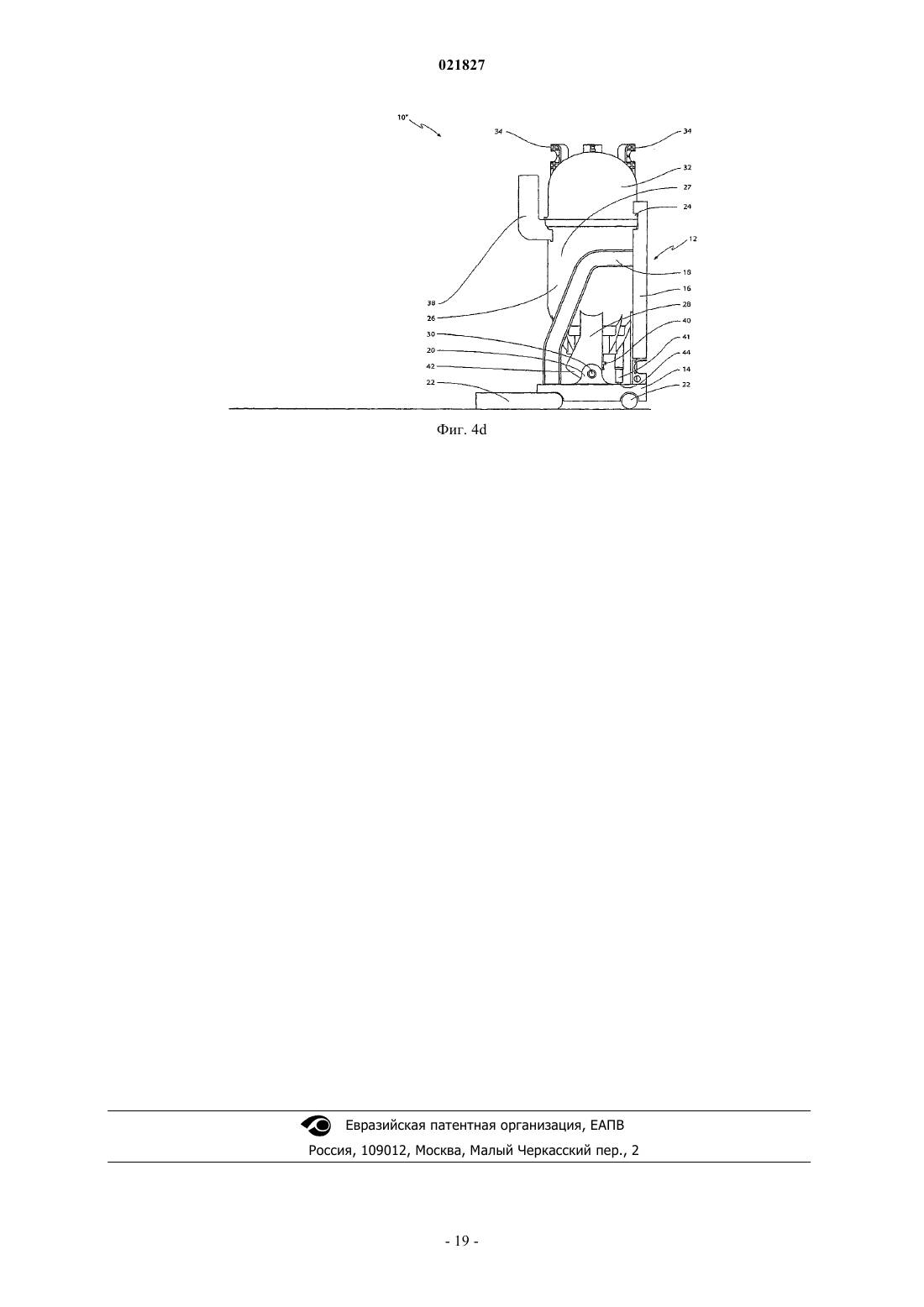

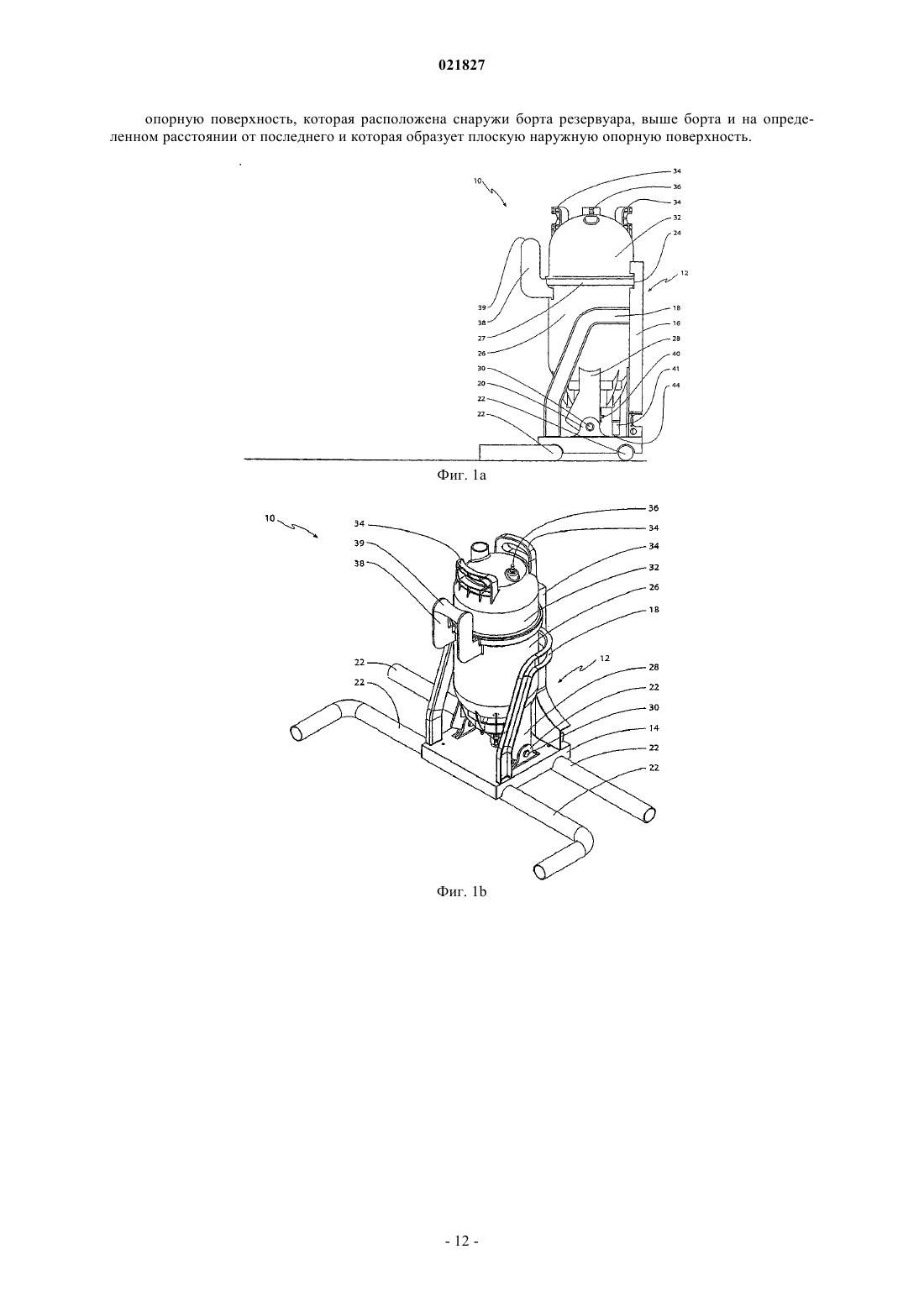

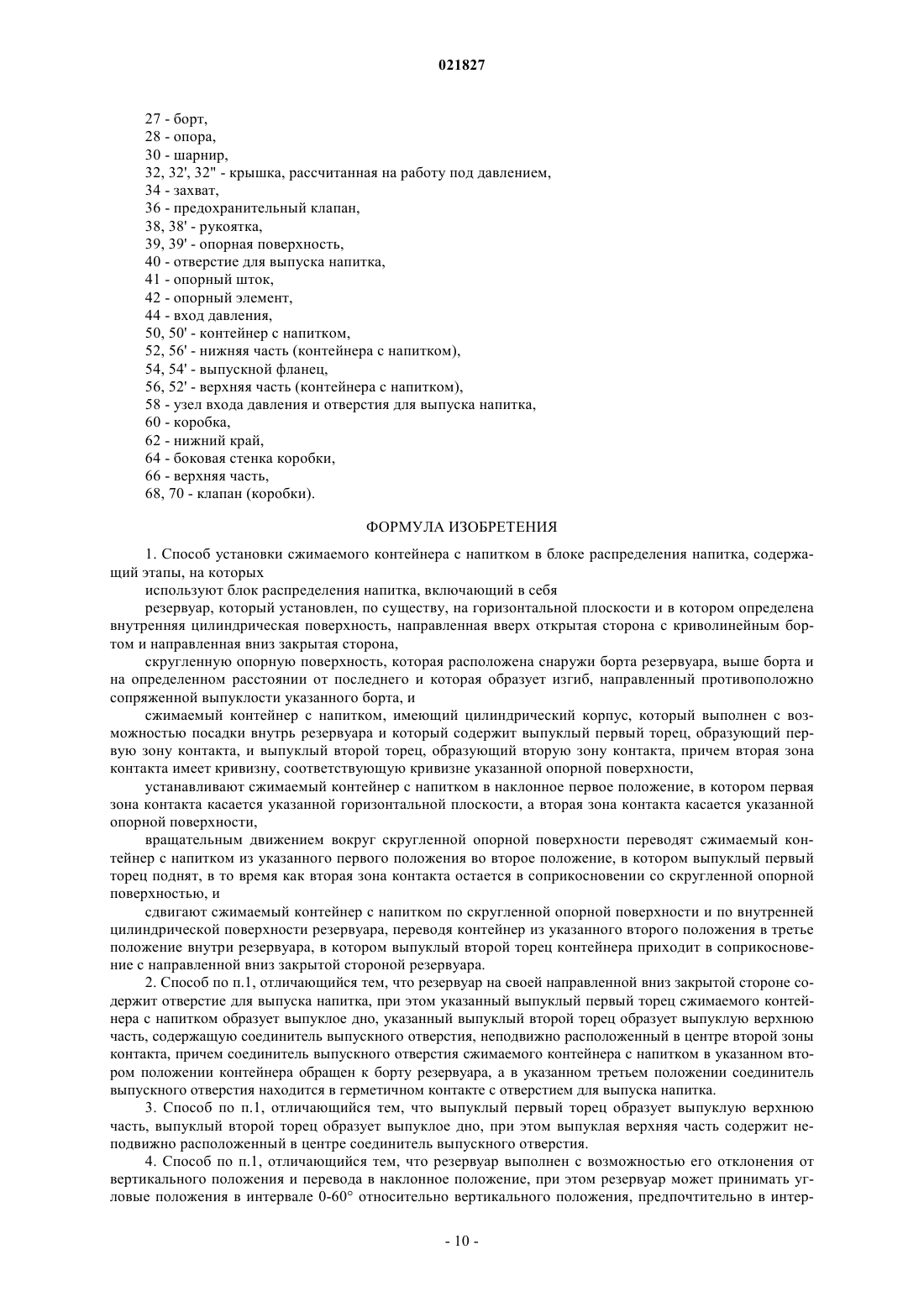

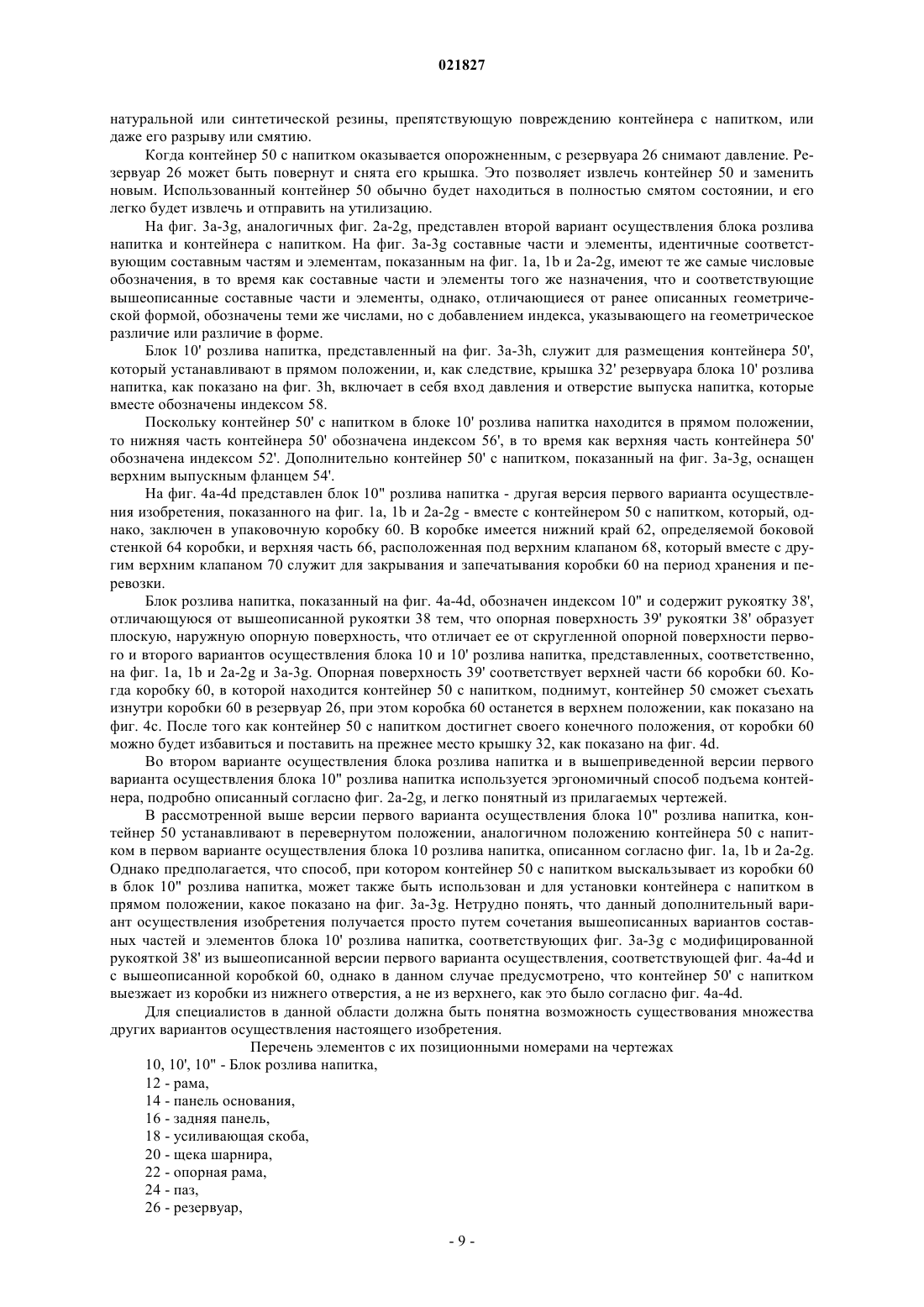

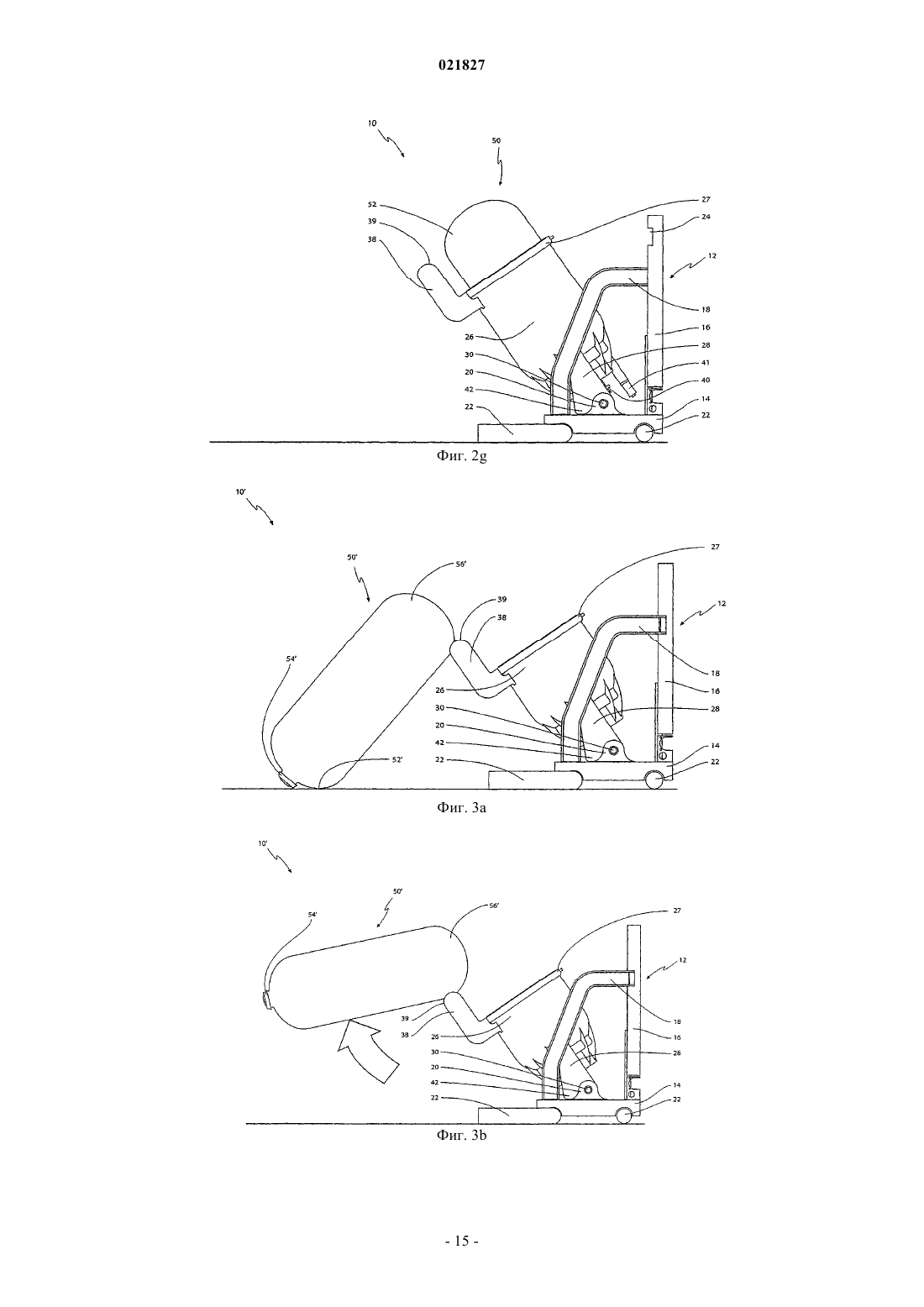

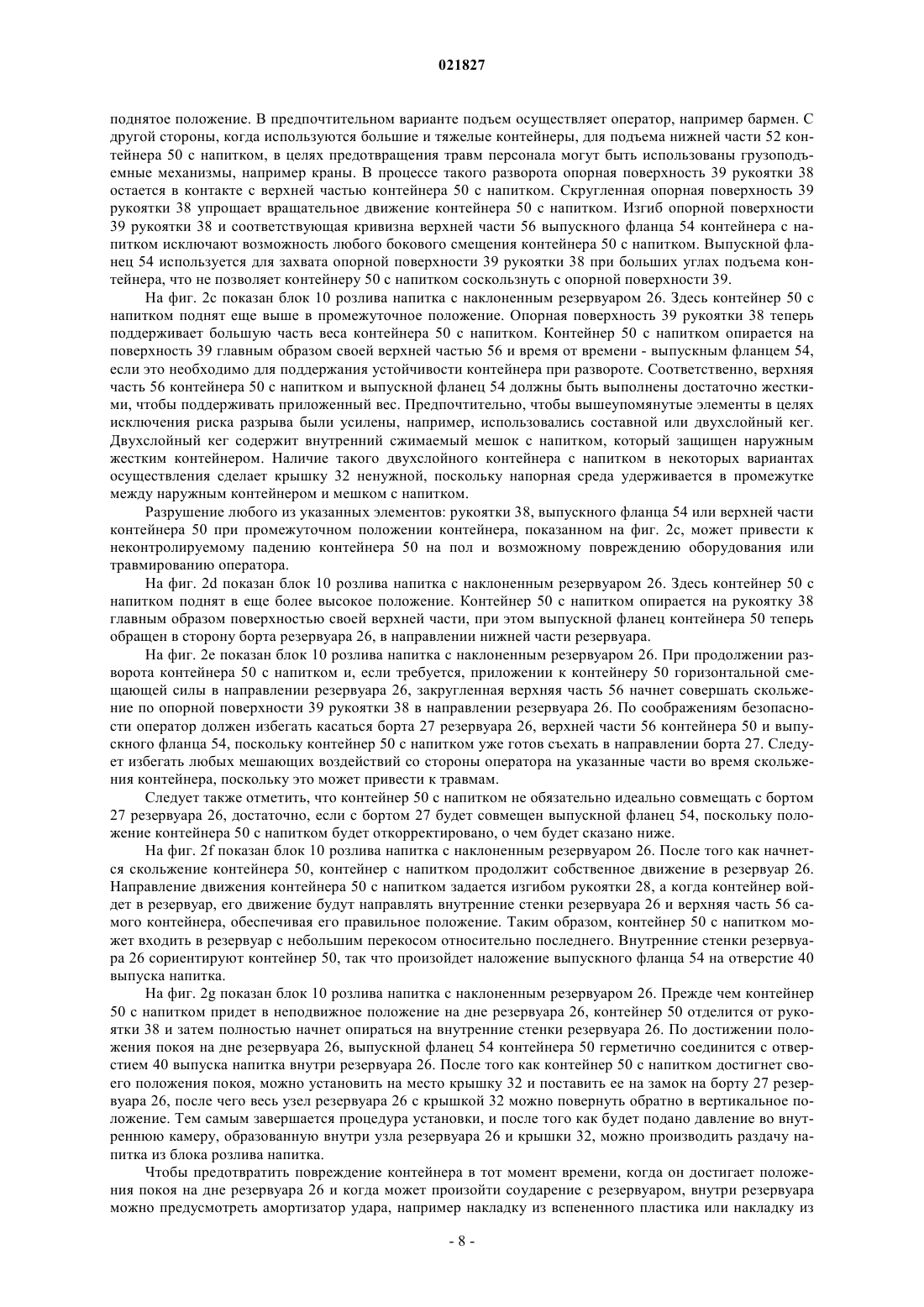

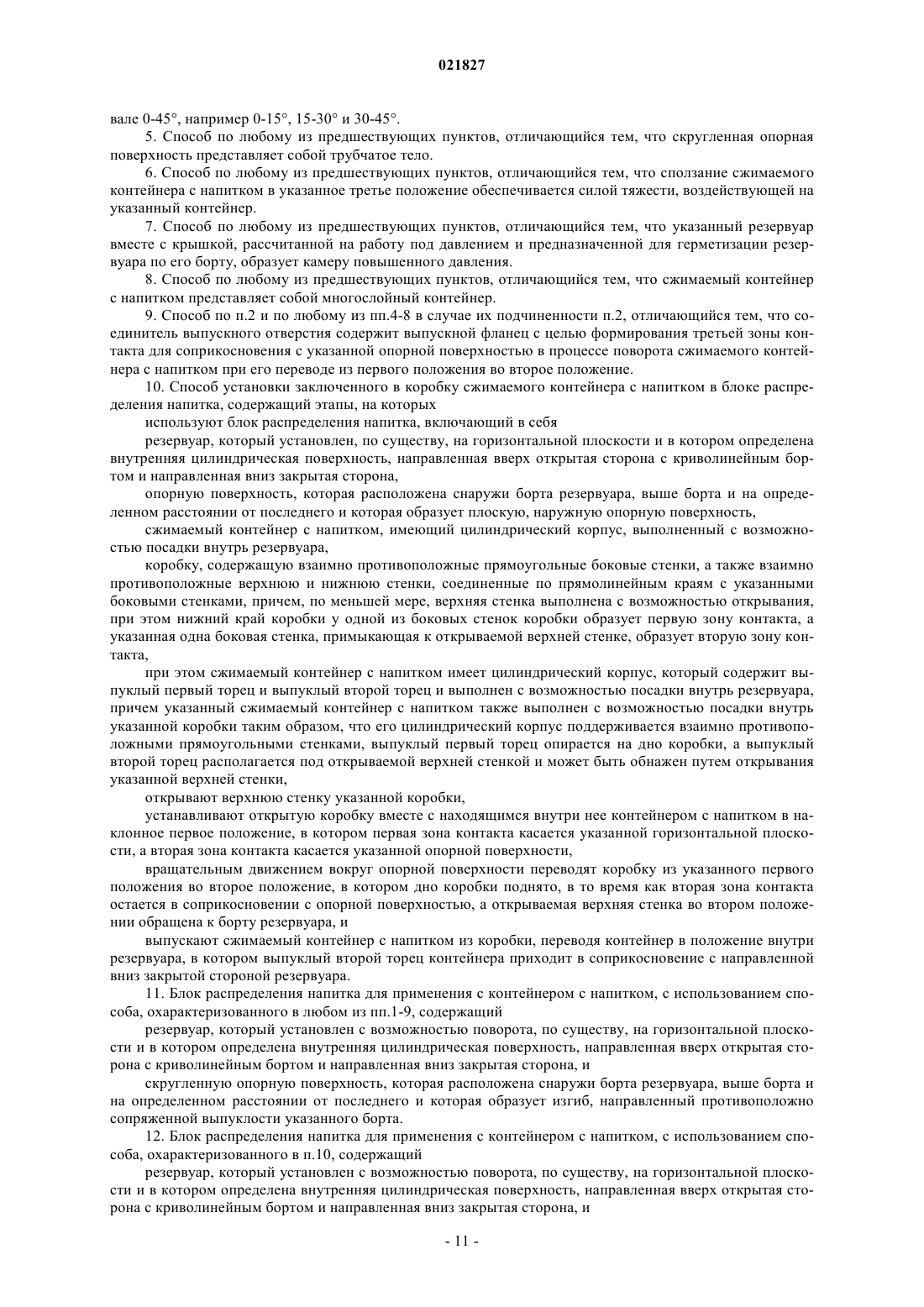

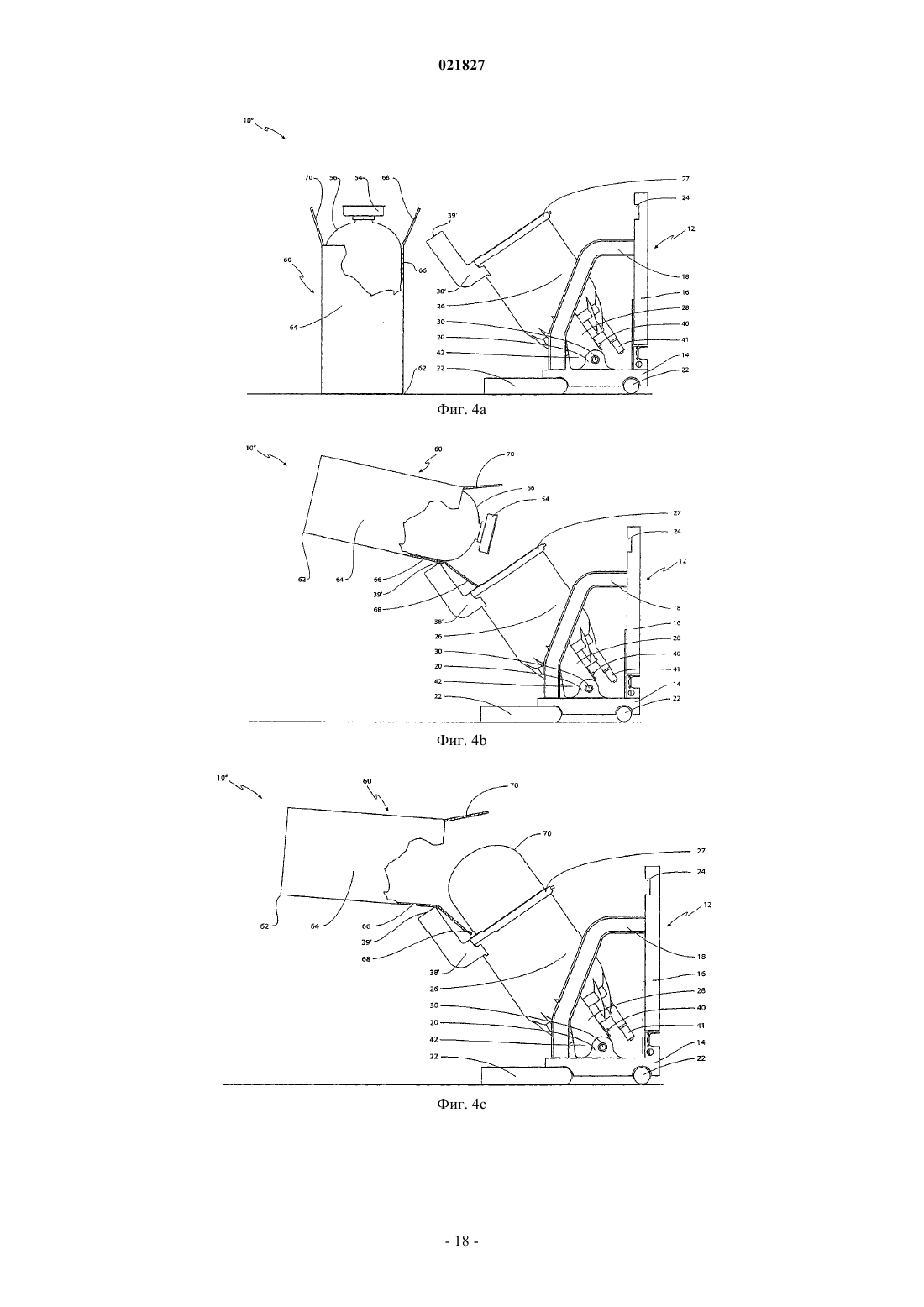

СПОСОБ УСТАНОВКИ СЖИМАЕМОГО КОНТЕЙНЕРА С НАПИТКОМ В БЛОКЕ РАСПРЕДЕЛЕНИЯ НАПИТКА Способ установки сжимаемого контейнера с напитком в блоке распределения напитка, содержащий этап, на котором обеспечивают блок распределения напитка, включающий в себя резервуар,в котором определена внутренняя поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона, а также опорная поверхность,которая расположена снаружи борта резервуара и выше указанного борта. Сжимаемый контейнер с напитком имеет цилиндрический корпус, который приспособлен для посадки внутрь резервуара,и содержит выпуклый первый торец и выпуклый второй торец. Далее способ содержит этапы установки сжимаемого контейнера с напитком в наклонное первое положение, перевода сжимаемого контейнера с напитком из первого положения во второе положение путем поворота контейнера вокруг указанной опорной поверхности и этап сдвига сжимаемого контейнера с напитком по опорной поверхности и внутренней цилиндрической поверхности резервуара из второго положения в третье положение внутри резервуара. Область техники, к которой относится изобретение Настоящее изобретение относится к блоку распределения напитка эргономичной конструкции, соответствующему сжимаемому контейнеру с напитком, предназначенному для использования совместно с блоком распределения напитка, и способу эргономически правильной установки сжимаемого контейнера с напитком. Предшествующий уровень техники Блоки распределения (розлива) напитков используются во множестве установок для подачи напитков, например бочкового пива. Такие блоки розлива напитков в большинстве случаев используются в профессиональных установках, например, в барах и ресторанах, однако также растет и спрос на их использование индивидуальными пользователями, например в частных домах. Для многих блоков розлива напитков, например, таких как Draftmaster, напиток обычно поставляется в пластмассовом или металлическом контейнере или кеге. В типичных случаях контейнер с напитком устанавливается вертикально,т.е. отверстие для выпуска напитка обращено вверх, а забор напитка из контейнера осуществляется через восходящую трубку. Напиток обычно вытесняют из контейнера в направлении разливочного крана при помощи жидкости или газа под давлением (напорной среды), в типичном случае - сжатого воздуха. Чтобы исключить прямой контакт между напорной средой и напитком, можно использовать сжимаемый контейнер. Использование сжимаемых контейнеров с напитками, обычно содержащих предварительно газированный напиток, хорошо известно в области розлива напитков. При использовании сжимаемого контейнера напорная среда воздействует с наружной стороны контейнера с напитком, сокращает объем контейнера и, тем самым, вытесняет напиток из контейнера. Вертикальное положение контейнера в сочетании с восходящей трубкой не составляет никакой проблемы при соединении трубки с жесткими контейнерами, однако при использовании сжимаемых контейнеров с напитками есть опасность того, что в процессе розлива контейнер может сплющиться внутрь восходящей трубки. Если контейнер с напитком сплющится внутрь восходящей трубки, то в процессе розлива может произойти разрыв трубки или ее закупоривание, и в результате внутри контейнера останется неиспользованный напиток. Такой остаток напитка это потери, поскольку затем контейнер приходится выбрасывать и заменять новым. Таким образом, восходящие трубки в сочетании со сжимаемыми контейнерами представляют проблему. Проблему, связанную с восходящими трубками, можно решить, осуществляя розлив напитка из контейнера, установленного в перевернутом положении, т.е. контейнера, у которого отверстие для выпуска напитка обращено вниз. Если в блоке розлива напитка контейнер с напитком установить в перевернутое положение, то восходящую трубку можно исключить. Тем самым, можно исключить риск того,что в контейнере будет оставаться неиспользованный напиток, поскольку может происходить полное сминание контейнера с напитком без закупоривания выпускного отверстия. Независимо от ориентации контейнера с напитком, т.е. независимо от того, как установлен контейнер - вертикально прямо или в перевернутом положении, операция установки контейнера с напитком в блок розлива напитка может потребовать от оператора значительных усилий, поскольку контейнеры с напитком, применяемые в профессиональных блоках розлива являются очень тяжелыми по причине большого объема содержащейся в них жидкости, например 15, 20, 25, 30 или даже 40-50 л., т.е. 15, 20, 25,30 или даже 40-50 кг напитка. Слишком маленькие контейнеры с напитком были бы неэкономичны и требовали бы частой замены, что отнимало бы время у оператора, и сам розлив напитка прекращался бы на определенное время. Вследствие этого есть потребность в технологиях эргономичной установки и ориентирования контейнеров с напитками в блоках розлива. Предпочтительно, чтобы процедура установки нового контейнера с напитком была быстрой и эффективной в целях сокращения периода простоя между операциями розлива. К тому же, процедура установки должна быть легкой и простой, чтобы избежать каких-либо поломок в процессе установки. Кроме того, процедура установки должна быть безопасной для оператора и не должна причинять вреда его здоровью. Опасно организованные процедуры установки могут привести к серьезным несчастным случаям,включая травмы персонала, причиной которых может быть, например, падение контейнера с напитком или попытка поднять тяжелый контейнер неконтролируемым образом. Процедуры установки, не надежные в отношении охраны здоровья, также включают в себя эргономически вредные приемы, например подъем контейнера с напитком эргономически небезопасным способом. Такие эргономически небезопасные процедуры установки могут приводить к травмам оператора, например растяжениям и другим болезненным травмам, требующим длительного периода восстановления. Сжимаемые контейнеры для напитков, используемые для целей розлива, обычно изготовляют в виде одной детали из преформы способом раздувного формования. Форма контейнера для напитка главным образом определяется профилем литейной формы. В типичном случае форма контейнера для напитка цилиндрическая, у которой все края закруглены, т.е. контейнер имеет, по существу, круговое поперечное сечение. В технологии раздувного формования очень трудно вносить какие-либо изменения в конструкцию контейнера для напитка, например выполнять рукоятки или аналогичные детали непосредственно на контейнере. Поэтому любые модификации, преследующие цель улучшения эргономики процедуры установки, неизбежно должны касаться только блока розлива напитка. Таким образом, задачей настоящего изобретения является создание технологий установки контей-1 021827 нера с напитком в блок розлива напитка быстрым и эффективным образом и в то же самое время эргономически безопасным, чтобы исключить травмы персонала. Сущность изобретения Обеспечение вышеуказанной потребности и решение задачи изобретения наряду с обеспечением многих других потребностей и решением других задач, которые будут понятны из нижеприведенного подробного описания, в соответствии с настоящим изобретением в его первом аспекте, достигается способом установки сжимаемого контейнера с напитком в блоке распределения напитка, содержащим этапы на которых используют блок распределения напитка, включающий в себя резервуар, который установлен, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона,скругленную опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего, и которая образует изгиб, направленный противоположно сопряженной выпуклости указанного борта, и сжимаемый контейнер с напитком, имеющий цилиндрический корпус, который выполнен с возможностью посадки внутрь резервуара и который содержит выпуклый первый торец, образующий первую зону контакта, и выпуклый второй торец, образующий вторую зону контакта, причем вторая зона контакта имеет кривизну, соответствующую кривизне указанной опорной поверхности,устанавливают сжимаемый контейнер с напитком в наклонное первое положение, в котором первая зона контакта касается указанной горизонтальной плоскости, а вторая зона контакта касается указанной опорной поверхности,вращательным движением вокруг скругленной опорной поверхности переводят сжимаемый контейнер с напитком из указанного первого положения во второе положение, в котором выпуклый первый торец поднят, в то время как вторая зона контакта остается в соприкосновении со скругленной опорной поверхностью, и сдвигают сжимаемый контейнер с напитком по скругленной опорной поверхности и по внутренней цилиндрической поверхности резервуара, переводя контейнер из указанного второго положения в третье положение внутри резервуара, в котором выпуклый второй торец контейнера приходит в соприкосновение с направленной вниз закрытой стороной резервуара. Способ, соответствующий настоящему изобретению в его первом аспекте, может быть использован с контейнерами с напитком, расположенными в прямом или в другом варианте в перевернутом положении, как сказано в тексте, при этом термины "прямой", "перевернутый", "верх", "дно" и т.п. касаются ориентации соответствующего предмета, такого как контейнер или резервуар перед его использованием,т.е. если говорить о контейнере с напитком, то имеется в виду его ориентация во время транспортировки контейнера с напитком к месту, где будет производиться раздача напитка при помощи блока розлива. Наклонное первое положение в типичном случае - это положение, при котором продольная ось цилиндрического корпуса контейнера с напитком отклонена от вертикали на угол до 45, так что в типичном случае угол отклонения от вертикали составляет порядка 10-45, например 10-20, 20-30, 30-45. Во втором положении продольная ось цилиндрического корпуса контейнера с напитком может совпадать с продольной осью резервуара или быть ей параллельна, однако в конкретных случаях применения продольная ось цилиндрического корпуса контейнера с напитком будет отклонена от продольной оси резервуара на угол до 15, например на 0-5, 5-10, 10-15. Отличительным признаком настоящего изобретения является то, что переход из наклонного первого положения во второе положение выполняют, поддерживая при этом линейный или поверхностный контакт между второй зоной контакта и опорной поверхностью и, при желании, смещая поверхность второй зоны контакта относительно опорной поверхности. Опорная поверхность, расположенная снаружи борта резервуара, выше борта и на определенном расстоянии от последнего, может быть обеспечена элементом, принадлежащим самому резервуару, например соединенной с резервуаром рукояткой или перекладиной. В ином варианте опорная поверхность может быть обеспечена отдельным элементом, например вертикальной стойкой, являющейся отдельным компонентом, или в другом варианте вертикальной стойкой, являющейся элементом блока распределения напитка. На этапе, на котором сдвигают сжимаемый контейнер с напитком по опорной поверхности и по внутренней цилиндрической поверхности резервуара, переводя контейнер из указанного второго положения в третье положение, может быть уместным в области направленной вниз, закрытой стороны резервуара использовать механический поглотитель удара, например накладку из вспененного материала или накладку из синтетической или натуральной резины, чтобы исключить механическое повреждение сжимаемого контейнера с напитком, когда происходит соударение контейнера с направленной вниз, закрытой стороной при достижении контейнером третьего положения. Согласно первому варианту осуществления способа в первом аспекте настоящего изобретения, резервуар на своей направленной вниз, закрытой стороне содержит отверстие для выпуска напитка, при этом указанный выпуклый первый торец сжимаемого контейнера с напитком образует выпуклое дно,-2 021827 указанный выпуклый второй торец образует выпуклую верхнюю часть, содержащую соединитель выпускного отверстия, неподвижно расположенный в центре второй зоны контакта, причем соединитель выпускного отверстия сжимаемого контейнера с напитком в указанном втором положении контейнера обращен к борту резервуара, а в указанном третьем положении соединитель выпускного отверстия находится в герметичном контакте с отверстием для выпуска напитка, и, как следствие этого, в данном варианте осуществления способа сжимаемый контейнер с напитком, заняв свое третье положение внутри резервуара, находится в перевернутом положении. Согласно другому, второму варианту осуществления способа в первом аспекте настоящего изобретения выпуклый первый торец контейнера образует выпуклую верхнюю часть, выпуклый второй торец образует выпуклое дно, при этом выпуклая верхняя часть содержит неподвижно расположенный в центре соединитель выпускного отверстия, и, как следствие этого, во втором варианте осуществления способа сжимаемый контейнер с напитком, заняв свое третье положение внутри резервуара, находится в прямом положении. В контексте вышесказанного блок розлива напитка может быть использован в системе розлива напитка для раздачи напитка. Система розлива напитка может дополнительно содержать раздаточную магистраль для транспортировки напитка в подходящее место и раздаточныйкран для контролируемого розлива напитка в стаканы. В предпочтительном случае система розлива напитка может быть использована в качестве модуля розлива, например, путем соединения блока розлива напитка с одним или более аналогичными блоками розлива, чтобы получить модульную систему розлива, такую, как описана в европейской заявке на патент 07388059.3. С другой стороны, блок розлива напитка может быть использован в качестве одиночного, отдельного блока. Использование множества блоков розлива напитка в системе розлива имеет дополнительное преимущество в смысле резервирования, так что в случае, когда производится установка одного блока розлива напитка или когда по другим причинам один блок розлива находится в нерабочем состоянии, остальные блоки могут по-прежнему находиться в рабочем состоянии и осуществлять раздачу напитка. В предпочтительном случае блок розлива напитка располагают на горизонтальной, устойчивой плоской поверхности, например на полу ресторана или бара, или на иной плоской и устойчивой поверхности. Блок розлива напитка может быть размещен в непосредственной близости к крану, или, с другой стороны, в любом близлежащем месте, например в подвале под рестораном или баром. Резервуар должен по размеру и форме соответствовать контейнеру с напитком. Таким образом, когда производится установка контейнера с напитком, резервуар должен, по меньшей мере частично, охватить контейнер, чтобы контейнер принял устойчивое положение. Если резервуар принимает контейнер с напитком в перевернутом положении, то отверстие для выпуска напитка расположено на дне резервуара,и когда установка контейнера завершена, отверстие для выпуска напитка должно быть по жидкости связано с соединителем выпускного отверстия контейнера с напитком так, чтобы можно было производить розлив напитка через выпускное отверстие в раздаточную магистраль или аналогичный трубопровод,присоединенный к отверстию для выпуска напитка. Опорная поверхность используется, чтобы получить правильное положение контейнера с напитком и чтобы исключить боковые смещения контейнера при его установке, а особенно при его подъеме из первого положения во второе положение. Изгиб опорной поверхности должен быть направлен в сторону,противоположную выпуклости находящегося рядом края контейнера, чтобы можно было удерживать контейнер в устойчивом положении. Таким образом, опорная поверхность может представлять собой поверхность, вогнутую внутрь по отношению к резервуару. Опорная поверхность может иметь форму,например, полукруга или аналогичную геометрическую форму, чтобы обеспечить устойчивость положения контейнера с напитком и простым образом удерживать контейнер в таком положении. В предпочтительном случае опорная поверхность должна быть жестко закреплена на блоке розлива напитка, однако она может быть выполнена в виде приспособления и поставляться как отдельная деталь. Опорная поверхность может, например, представлять собой панель, выступающую от резервуара вверх и наружу. Тогда на дальнем крае панели должен присутствовать упомянутый изгиб. В другом (еще более простом) варианте опорная поверхность может быть выполнена в виде провисающего троса, закрепленного снаружи борта резервуара и выше последнего, чтобы получился вышеупомянутый изгиб. Сжимаемый контейнер с напитком может быть оснащен выпуклым дном, чтобы можно было поворачивать контейнер на той поверхности, на которую он поставлен, например приводить контейнер в наклонное исходное положение. Выпуклая верхняя часть контейнера используется для того, чтобы устанавливать контейнер с напитком в правильное начальное положение относительно опорной поверхности. Термин "выпуклая" форма означает "полусферическая" или аналогичная, например "полуэллиптическая" форма. Контейнер с напитком, а в особенности его выпуклое дно или выпуклая верхняя часть должны быть выполнены достаточно жесткими, чтобы могли поддерживать вес контейнера. Под сжимаемостью контейнера с напитком понимается то, что контейнер содержит пространство для напитка, которое может сокращаться в объеме в процессе розлива напитка, при этом напорная среда не вступает в прямой контакт с напитком. Контейнер с напитком может быть длиннее резервуара (что предпочтительно), или, в других вариантах, контейнер может быть по длине равен резервуару или может быть короче резервуара. Исходное положение контейнера с напитком наклонное. Удержание контейнера с напитком осуществляют горизонтальная плоскость, например плоскость земли или пола, и опорная поверхность. Таким образом, в исходном положении контейнер с напитком образует угол с вертикальной плоскостью. Контейнер с напитком может быть доставлен с места хранения и установлен в исходное положение оператором вручную (что предпочтительно) или при помощи крана. Предпочтительно, чтобы исходное положение было устойчивым, т.е. не требовалась дополнительная поддержка со стороны, например, оператора. Тогда контейнер с напитком можно оставить без присмотра до тех пор, пока не начнется процедура установки. Изгиб опорной поверхности исключает любые боковые или вертикальные перемещения контейнера с напитком, обеспечивая устойчивость его положения. В начале процедуры установки контейнер с напитком поворачивают, захватив за выпуклый первый торец, и поднимают, переводя в приподнятое положение. Как вариант для подъема можно использовать кран. Приподнятое положение соответствует второму положению, т.е. определенному углу поворота контейнера с напитком относительно горизонтальной плоскости. Во втором положении большая часть веса контейнера с напитком приложена к опорной поверхности. Во втором положении контейнер с напитком оказывается, по существу, в положении совмещения с внутренней поверхностью резервуара. Затем из данного положения контейнер с напитком съезжает в направлении борта резервуара в третье положение внутри резервуара. Когда достигнуто надлежащее второе положение, наружная поверхность контейнера может скользить по опорной поверхности в направлении борта резервуара, и сжимаемый контейнер с напитком может быть принят в отверстие резервуара. Когда контейнер с напитком входит в резервуар, далее движение контейнера направляется внутренней поверхностью резервуара так, чтобы контейнер мог занять правильное положение внутри резервуара. Таким образом, во втором положении не требуется идеального совмещения. Когда контейнер с напитком пройдет определенное расстояние внутри резервуара, внутренняя поверхность одна будет задавать направление контейнеру, который выйдет из соприкосновения с опорной поверхностью. Точная траектория движения контейнера с напитком из второго положения в третье положение зависит от размеров резервуара, размеров самого контейнера и расстояния между опорной поверхностью и бортом резервуара. Для создания большого вращательного момента оператор может браться руками за выпуклый первый торец контейнера. Большой вращательный момент предполагает, что требуется меньшая подъемная сила по сравнению с ситуацией, при которой производится подъем всего сжимаемого контейнера с напитком без какой-либо дополнительной опоры, таким образом, работу оператора можно считать эргономически правильной. Кроме того, оператору никогда не приходится поддерживать или переносить весь вес контейнера с напитком, поскольку контейнер всегда частично поддерживается опорной поверхностью. Согласно варианту осуществления настоящего изобретения резервуар также выполнен с возможностью его отклонения от вертикального положения и перевода в наклонное положение, при этом резервуар может принимать угловые положения в интервале 0-60 относительно вертикального положения, а в предпочтительном варианте в интервале 0-45, например 0-15, 15-30 и 30-45. За счет наклона резервуара на определенный угол в направлении контейнера с напитком сокращается требуемый угол разворота контейнера, т.е. контейнер с напитком не требуется поднимать на столь большую высоту, какая бы потребовалась, если бы резервуар занимал вертикальное положение. Если резервуар стоит вертикально, то контейнер с напитком придется поднимать, повернув на угол примерно 70-90 относительно горизонтальной плоскости. Если резервуар наклонить на угол около 30 относительно вертикали, то контейнер с напитком придется поднимать на гораздо меньшую высоту, поворачивая, например, на угол 40-60 относительно горизонтальной плоскости. Слишком большие углы наклона могут быть невыгодными, поскольку, хотя высота подъема контейнера с напитком и сокращается, но прежде, чем станет возможным розлив напитка, контейнер вместе с резервуаром все равно придется разворачивать обратно в его первоначальное вертикальное положение. Для этого требуются большие усилия, когда резервуар отклонен далеко от вертикального положения. Далее согласно варианту осуществления настоящего изобретения опорная поверхность выполнена в виде трубчатого тела. Придание опорной поверхности формы трубчатого тела позволит получить поверхность, котораяможет лучше соответствовать контейнеру с напитком, нежели плоская поверхность. Далее в соответствии с вариантом осуществления настоящего изобретения соединитель выпускного отверстия содержит выпускной фланец с целью формирования третьей зоны контакта для соприкосновения с указанной опорной поверхностью в процессе поворота сжимаемого контейнера с напитком при его переводе из первого положения во второе положение. Надлежащей формы фланец может быть использован совместно с соединителем выпускного отверстия для захвата опорной поверхности в третьей зоне контакта, которая отличается от второй зоны контакта. Третья зона контакта будет дополнительно поддерживать контейнер с напитком и, главным образом, препятствовать соскальзыванию контейнера с напитком при изменении его положения и развороте. В предпочтительном варианте фланец может расширяться в наружном направлении от поверхности выпуклой верхней части контейнера. Это даст возможность соединителю выпускного отверстия осуществлять захват опорной поверхности при больших углах подъема контейнера. Кроме того, выпускной фланец может способствовать занятию контейнером пра-4 021827 вильного третьего положения и может помочь уплотнению места соединения контейнера с отверстием выпуска напитка резервуара. Далее согласно варианту осуществления настоящего изобретения после того как контейнер занял второе положение, сползание сжимаемого контейнера с напитком в указанное третье положение обеспечивается силой тяжести, воздействующей на указанный контейнер. Параметры поверхностей и формы опорной поверхности и контейнера с напитком могут позволить скольжению начаться, когда контейнер достигнет второго положения, без приложения со стороны оператора силы, вызывающей поступательное движение. Таким образом, оператор может разворачивать контейнер с напитком до тех пор, пока не начнется скольжение. Это позволяет упростить процедуру установки контейнера и избежать ошибок при установке. Также в соответствии с вариантом осуществления настоящего изобретения, резервуар вместе с крышкой, рассчитанной на работу под давлением и предназначенной для герметизации резервуара по его борту, образует камеру повышенного давления. Таким образом, в резервуар сможет быть введена напорная среда для осуществления сжатия всего контейнера с напитком. Предпочтительно, чтобы в крышке было выполнено впускное отверстие для напорной среды для создания внутри резервуара повышенного давления. С другой стороны, впускное отверстие для напорной среды может располагаться в любом месте резервуара. Далее согласно варианту осуществления настоящего изобретения сжимаемый контейнер с напитком представляет собой многослойный контейнер. В типичном случае многослойный контейнер содержит сжимаемую внутреннюю камеру, например мешок или аналогичный сосуд, в котором находится напиток. Внутренняя камера заключена в жесткий наружный контейнер. Напорную среду подают в промежуток, образованный между внутренней камерой и наружным контейнером. По такому принципу может быть выполнен контейнер с напитком, способный выдерживать значительные силы, действующие снаружи, и при этом сохранять свойство сжимаемости. Обеспечение вышеуказанной потребности и решение задачи изобретения наряду с обеспечением многих других потребностей и решением других задач, которые будут понятны из нижеприведенного подробного описания, в соответствии с настоящим изобретением в его втором аспекте достигается способом установки сжимаемого контейнера с напитком, заключенного в коробку, в блоке распределения напитка, содержащим этапы на которых используют блок распределения напитка, включающий в себя резервуар, который установлен, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона,опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего, и которая образует плоскую, наружную опорную поверхность,сжимаемый контейнер с напитком, имеющий цилиндрический корпус, выполненный с возможностью посадки внутрь резервуара,коробку, содержащую взаимно противоположные прямоугольные боковые стенки, а также взаимно противоположные верхнюю и нижнюю стенки, соединенные по прямолинейным краям с указанными боковыми стенками, причем, по меньшей мере, верхняя стенка выполнена с возможностью открывания,при этом нижний край коробки у одной из боковых стенок коробки образует первую зону контакта, а указанная одна боковая стенка, примыкающая к открываемой верхней стенке, образует вторую зону контакта,при этом сжимаемый контейнер с напитком имеет цилиндрический корпус, который содержит выпуклый первый торец и выпуклый второй торец, и выполнен с возможностью посадки внутрь резервуара,причем указанный сжимаемый контейнер с напитком также выполнен с возможностью посадки внутрь указанной коробки таким образом, что его цилиндрический корпус поддерживается взаимно противоположными прямоугольными стенками, выпуклый первый торец опирается на дно коробки, а выпуклый второй торец располагается под открываемой верхней стенкой, и может быть обнажен путем открывания указанной верхней стенки,открывают верхнюю стенку указанной коробки,устанавливают открытую коробку вместе с находящимся внутри нее контейнером с напитком в наклонное первое положение, в котором первая зона контакта касается указанной горизонтальной плоскости, а вторая зона контакта касается указанной опорной поверхности,вращательным движением вокруг опорной поверхности переводят коробку из указанного первого положения во второе положение, в котором дно коробки поднято, в то время как вторая зона контакта остается в соприкосновении с опорной поверхностью, а открываемая верхняя стенка во втором положении обращена к борту резервуара, и выпускают сжимаемый контейнер с напитком из коробки, переводя контейнер в положение внутри резервуара, в котором выпуклый второй торец контейнера приходит в соприкосновение с направленной вниз закрытой стороной резервуара. Вышеприведенные соображения, касающиеся способа, соответствующего настоящему изобретению в его первом аспекте, также применимы и к способу, соответствующему настоящему изобретению в его втором аспекте. Обеспечение вышеуказанной потребности и решение задачи изобретения наряду с обеспечением многих других потребностей и решением других задач, которые будут понятны из нижеприведенного подробного описания, в соответствии с настоящим изобретением в его третьем аспекте достигается блоком распределения напитка, предназначенным для использования совместно с контейнером с напитком,и содержащим резервуар, который установлен с возможностью поворота, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона, и скругленную опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего, и которая образует изгиб, направленный противоположно сопряженной выпуклости указанного борта. Предпочтительно вышеупомянутый блок распределения напитка использовать совместно со способами, рассмотренными в связи с настоящим изобретением в его первом аспекте. Обеспечение вышеуказанной потребности и решение задачи изобретения наряду с обеспечением многих других потребностей и решением других задач, которые будут понятны из нижеприведенного подробного описания, в соответствии с настоящим изобретением в его четвертом аспекте достигается контейнером с напитком, предназначенным для использования в блоке распределения напитка согласно вышерассмотренному третьему аспекту и имеющим цилиндрический корпус, который приспособлен для посадки внутрь резервуара указанного блока распределения напитка и который содержит выпуклое дно,образующее первую зону контакта, и выпуклую верхнюю часть, образующую вторую зону контакта,причем вторая зона контакта имеет кривизну, соответствующую кривизне опорной поверхности блока распределения напитка. Вышеупомянутый контейнер с напитком предпочтительно использовать совместно со способами,рассмотренными в связи с настоящим изобретением в его первом и втором аспектах и/или совместно с блоком распределения напитка, рассмотренным в связи с настоящим изобретением в его третьем аспекте. Перечень чертежей Варианты выполнения настоящего изобретения будут подробнее описаны ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 а-1b изображают предпочтительный вариант осуществления блока распределения напитка в виде боковой проекции и, соответственно, перспективной проекции,фиг. 2 а-2g - этапы установки контейнера с напитком в его первом варианте осуществления в блок распределения напитка,фиг. 3a-3d - этапы установки контейнера с напитком в его втором варианте осуществления в блок распределения напитка и фиг. 4a-4g - этапы установки заключенного в коробку контейнера с напитком, соответствующего видоизмененному первому варианту осуществления, в блок распределения напитка. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 а и 1b изображен блок 10 распределения (розлива) напитка, главным образом предназначенный для использования в профессиональных установках розлива, например, в ресторанах и барах. Блок 10 розлива напитка содержит раму 12, которая включает в себя горизонтально расположенную панель 14 основания и вертикально установленную заднюю панель 16. Панель 14 основания содержит расположенную в центре щеку 20 шарнира, которая установлена на верхней поверхности панели 14. Щека 20 образует нижнюю часть шарнира 30. Нижняя поверхность панели 14 основания покоится на опорной раме 22, которая обеспечивает панели 14 устойчивое положение. Как вариант для облегчения транспортировки блока 10 розлива напитка могут быть предусмотрены колеса. Задняя панель 16 установлена на краю панели основания и идет вертикально. Для придания дополнительной устойчивости раме 12 используется усиливающая скоба 18, соединяющая дальний конец панели 14 основания с дальним концом задней панели 16. В раме 12 размещен приемный резервуар 26, расположенный в пространстве над панелью 14 основания, которое определено рамой 12. Нижняя часть резервуара 26 установлена на опоре 28, которая образует верхнюю часть шарнира 30. Таким образом, резервуар 26 установлен с возможностью поворота относительно рамы 12, как показано на фиг. 2. На фиг. 1 резервуар 26 показан в вертикальном положении,в котором резервуар 26 удерживается в устойчивом положении опорным штоком 41. Опорный шток 41 прикреплен к резервуару 26 и выступает вниз в направлении панели 14 основания. Опорный шток 41 содержит вход 44 давления и, тем самым, позволяет осуществлять розлив напитка за счет сжатия контейнера с напитком. Вход 44 давления рассчитан на прием напорной среды, например сжатого воздуха от компрессора. Крышка 32, рассчитанная на работу под давлением, герметично закрывает верхнюю часть резервуара 26 и вместе с резервуаром 26 образует герметичную внутреннюю камеру, в которой должно создаваться давление. Крышка 32 содержит пару захватов 34 для снятия крышки 32 с резервуара 26. На задней панели 16 имеется паз 24, обеспечивающий надежную установку резервуара 26 в раме 12. Рабо-6 021827 тающая под давлением крышка 32 герметично соединена с бортом 27 резервуара 26 посредством уплотнения, например резиновой прокладки или аналогичного уплотнения, и прикреплена к борту 27 резервуара 26 посредством механизма замка, который не показан на чертеже, но как таковой хорошо известен в данной области техники. Крышка 32 может также содержать предохранительный клапан 36. Предохранительный клапан 36 может использоваться для ограничения давления в резервуаре 26. Резервуар предназначен для размещения в нем контейнера с напитком в перевернутом положении. Контейнер с напитком показан на фиг. 2. Нижняя часть резервуара 26 также содержит отверстие 40 для выпуска напитка. Отверстие 40 для выпуска напитка используется для создания жидкостной связи между контейнером с напитком, расположенным внутри резервуара 26, и раздаточной (подающей) магистралью, используемой для транспортирования напитка от блока розлива напитка к раздаточному узлу, такому как раздаточный кран барной стойки или аналогичному устройству. Раздаточная магистраль и раздаточный кран не показаны на чертежах, однако, как таковые они хорошо известны в данной области техники, и могут быть либо жестко вмонтированы в установку розлива, либо поставляться, как вспомогательные устройства для блока 10 розлива напитка. Несколько блоков 10 розлива напитка могут использоваться совместно, образуя систему розлива напитков. Такие системы розлива напитков могут быть построены по различным схемам для различных целей, например для совместного использования общего компрессора, раздаточной магистрали или раздаточного крана. Резервуар 26 дополнительно содержит рукоятку 38, у которой имеется скругленная опорная поверхность 39. Рукоятка 38 главным образом используется для установки контейнера с напитком с использованием опорной поверхности 39, что будет рассмотрено согласно фиг. 2, а во вторую очередь - для поворота резервуара 26 и для транспортировки блока 10 розлива напитка. Указанная опорная поверхность имеет скругленную вогнутую форму, исключающую боковое смещение контейнера с напитком. В предпочтительном случае блок10 розлива напитка ставят на жесткую, по существу, плоскую поверхность пола, например на бетонный или аналогичный пол. Далее также предпочтительно, чтобы блок 10 розлива напитка был поставлен внутри помещения вблизи установки для розлива напитков. Иногда блок 10 розлива напитка может также использоваться и вне помещения, но предпочтительно вблизи от уличного бара. Предпочтительно, чтобы блок 10 розлива напитка был выполнен из твердых материалов - металла или пластмассы. Самым предпочтительным является использование легких и прочных материалов, таких как алюминий и/или ПВХ. Для охлаждаемых напитков, таких как бочковое пиво, охлаждению может подвергаться либо сам резервуар, либо напитки можно охлаждать до надлежащей температуры в раздаточной магистрали в процессе розлива. Эти принципы, как таковые, хорошо известны в данной области техники. При установке нового контейнера с напитком резервуар 26 может быть повернут вокруг оси шарнира 30, а крышка 32 может быть снята. На фиг. 2 показан блок 10 розлива напитка, включающий резервуар 26 без крышки 32. Резервуар 26 отклонен от исходного вертикального положения в наклонное положение под углом около 30 относительно вертикали. В таком наклонном положении резервуар 26 не поддерживается задней панелью 16 или опорным штоком 41, а вместо этого резервуар поддерживается опорным элементом 42, который образован выступом опоры 28. Когда резервуар 26 наклоняют, опорный элемент 42 ограничивает угол поворота резервуара 26, вступая в контакт с панелью 14 основания. Предпочтительно, чтобы опорная рама 22 была выполнена удлиненной в направлении наклона резервуара 26, чтобы исключить опрокидывание рамы 12 и самой опорной рамы 22 при смещении центра тяжести, когда производится наклон резервуара 26. Блок 10 розлива напитка содержит контейнер 50 с напитком, установленный с наклоном около 30 относительно вертикали в устойчивое, первое положение. Контейнер 50 с напитком содержит закругленную, донную часть 52, такую, что контейнер 50 с напитком может быть легко повернут и приведен в первое положение. Контейнер 50 с напитком далее содержит закругленную верхнюю часть 56, в центре которой находится выпускной фланец 54. Выпускной фланец 54 обеспечивает в контейнере с напитком 50 отверстие для выпуска напитка. Конструкция верхней части 56 и выпускного фланца 54 позволяет указанным элементам покоиться на скругленной опорной поверхности 39 рукоятки 38. Скругленная опорная поверхность 39 выполнена с изгибом, обеспечивающим устойчивое положение контейнера 50 с напитком, не позволяя последнему перемещаться ни в направлении резервуара 26, ни в боковых направлениях. Контейнер 50 с напитком является контейнером сжимаемого типа, и он может иметь объем приблизительно 25-50 л, что позволяет налить приблизительно 100 порций напитка, прежде чем будет необходимо установить новый контейнер 50 с напитком. Типичная высота контейнера с напитком для профессиональных блоков розлива составляет от 0,5 м до 1 м, при предпочтительной высоте 0,7 м. На фиг. 2b показан блок 10 розлива напитка с наклоненным резервуаром 26. Поднимая донную часть 52 контейнера 50 с напитком, контейнер можно развернуть вокруг рукоятки 38 и привести в при-7 021827 поднятое положение. В предпочтительном варианте подъем осуществляет оператор, например бармен. С другой стороны, когда используются большие и тяжелые контейнеры, для подъема нижней части 52 контейнера 50 с напитком, в целях предотвращения травм персонала могут быть использованы грузоподъемные механизмы, например краны. В процессе такого разворота опорная поверхность 39 рукоятки 38 остается в контакте с верхней частью контейнера 50 с напитком. Скругленная опорная поверхность 39 рукоятки 38 упрощает вращательное движение контейнера 50 с напитком. Изгиб опорной поверхности 39 рукоятки 38 и соответствующая кривизна верхней части 56 выпускного фланца 54 контейнера с напитком исключают возможность любого бокового смещения контейнера 50 с напитком. Выпускной фланец 54 используется для захвата опорной поверхности 39 рукоятки 38 при больших углах подъема контейнера, что не позволяет контейнеру 50 с напитком соскользнуть с опорной поверхности 39. На фиг. 2 с показан блок 10 розлива напитка с наклоненным резервуаром 26. Здесь контейнер 50 с напитком поднят еще выше в промежуточное положение. Опорная поверхность 39 рукоятки 38 теперь поддерживает большую часть веса контейнера 50 с напитком. Контейнер 50 с напитком опирается на поверхность 39 главным образом своей верхней частью 56 и время от времени - выпускным фланцем 54,если это необходимо для поддержания устойчивости контейнера при развороте. Соответственно, верхняя часть 56 контейнера 50 с напитком и выпускной фланец 54 должны быть выполнены достаточно жесткими, чтобы поддерживать приложенный вес. Предпочтительно, чтобы вышеупомянутые элементы в целях исключения риска разрыва были усилены, например, использовались составной или двухслойный кег. Двухслойный кег содержит внутренний сжимаемый мешок с напитком, который защищен наружным жестким контейнером. Наличие такого двухслойного контейнера с напитком в некоторых вариантах осуществления сделает крышку 32 ненужной, поскольку напорная среда удерживается в промежутке между наружным контейнером и мешком с напитком. Разрушение любого из указанных элементов: рукоятки 38, выпускного фланца 54 или верхней части контейнера 50 при промежуточном положении контейнера, показанном на фиг. 2 с, может привести к неконтролируемому падению контейнера 50 на пол и возможному повреждению оборудования или травмированию оператора. На фиг. 2d показан блок 10 розлива напитка с наклоненным резервуаром 26. Здесь контейнер 50 с напитком поднят в еще более высокое положение. Контейнер 50 с напитком опирается на рукоятку 38 главным образом поверхностью своей верхней части, при этом выпускной фланец контейнера 50 теперь обращен в сторону борта резервуара 26, в направлении нижней части резервуара. На фиг. 2 е показан блок 10 розлива напитка с наклоненным резервуаром 26. При продолжении разворота контейнера 50 с напитком и, если требуется, приложении к контейнеру 50 горизонтальной смещающей силы в направлении резервуара 26, закругленная верхняя часть 56 начнет совершать скольжение по опорной поверхности 39 рукоятки 38 в направлении резервуара 26. По соображениям безопасности оператор должен избегать касаться борта 27 резервуара 26, верхней части 56 контейнера 50 и выпускного фланца 54, поскольку контейнер 50 с напитком уже готов съехать в направлении борта 27. Следует избегать любых мешающих воздействий со стороны оператора на указанные части во время скольжения контейнера, поскольку это может привести к травмам. Следует также отметить, что контейнер 50 с напитком не обязательно идеально совмещать с бортом 27 резервуара 26, достаточно, если с бортом 27 будет совмещен выпускной фланец 54, поскольку положение контейнера 50 с напитком будет откорректировано, о чем будет сказано ниже. На фиг. 2f показан блок 10 розлива напитка с наклоненным резервуаром 26. После того как начнется скольжение контейнера 50, контейнер с напитком продолжит собственное движение в резервуар 26. Направление движения контейнера 50 с напитком задается изгибом рукоятки 28, а когда контейнер войдет в резервуар, его движение будут направлять внутренние стенки резервуара 26 и верхняя часть 56 самого контейнера, обеспечивая его правильное положение. Таким образом, контейнер 50 с напитком может входить в резервуар с небольшим перекосом относительно последнего. Внутренние стенки резервуара 26 сориентируют контейнер 50, так что произойдет наложение выпускного фланца 54 на отверстие 40 выпуска напитка. На фиг. 2g показан блок 10 розлива напитка с наклоненным резервуаром 26. Прежде чем контейнер 50 с напитком придет в неподвижное положение на дне резервуара 26, контейнер 50 отделится от рукоятки 38 и затем полностью начнет опираться на внутренние стенки резервуара 26. По достижении положения покоя на дне резервуара 26, выпускной фланец 54 контейнера 50 герметично соединится с отверстием 40 выпуска напитка внутри резервуара 26. После того как контейнер 50 с напитком достигнет своего положения покоя, можно установить на место крышку 32 и поставить ее на замок на борту 27 резервуара 26, после чего весь узел резервуара 26 с крышкой 32 можно повернуть обратно в вертикальное положение. Тем самым завершается процедура установки, и после того как будет подано давление во внутреннюю камеру, образованную внутри узла резервуара 26 и крышки 32, можно производить раздачу напитка из блока розлива напитка. Чтобы предотвратить повреждение контейнера в тот момент времени, когда он достигает положения покоя на дне резервуара 26 и когда может произойти соударение с резервуаром, внутри резервуара можно предусмотреть амортизатор удара, например накладку из вспененного пластика или накладку из натуральной или синтетической резины, препятствующую повреждению контейнера с напитком, или даже его разрыву или смятию. Когда контейнер 50 с напитком оказывается опорожненным, с резервуара 26 снимают давление. Резервуар 26 может быть повернут и снята его крышка. Это позволяет извлечь контейнер 50 и заменить новым. Использованный контейнер 50 обычно будет находиться в полностью смятом состоянии, и его легко будет извлечь и отправить на утилизацию. На фиг. 3 а-3g, аналогичных фиг. 2 а-2g, представлен второй вариант осуществления блока розлива напитка и контейнера с напитком. На фиг. 3 а-3g составные части и элементы, идентичные соответствующим составным частям и элементам, показанным на фиг. 1 а, 1b и 2 а-2g, имеют те же самые числовые обозначения, в то время как составные части и элементы того же назначения, что и соответствующие вышеописанные составные части и элементы, однако, отличающиеся от ранее описанных геометрической формой, обозначены теми же числами, но с добавлением индекса, указывающего на геометрическое различие или различие в форме. Блок 10' розлива напитка, представленный на фиг. 3a-3h, служит для размещения контейнера 50',который устанавливают в прямом положении, и, как следствие, крышка 32' резервуара блока 10' розлива напитка, как показано на фиг. 3h, включает в себя вход давления и отверстие выпуска напитка, которые вместе обозначены индексом 58. Поскольку контейнер 50' с напитком в блоке 10' розлива напитка находится в прямом положении,то нижняя часть контейнера 50' обозначена индексом 56', в то время как верхняя часть контейнера 50' обозначена индексом 52'. Дополнительно контейнер 50' с напитком, показанный на фиг. 3 а-3g, оснащен верхним выпускным фланцем 54'. На фиг. 4a-4d представлен блок 10" розлива напитка - другая версия первого варианта осуществления изобретения, показанного на фиг. 1 а, 1b и 2 а-2g - вместе с контейнером 50 с напитком, который, однако, заключен в упаковочную коробку 60. В коробке имеется нижний край 62, определяемой боковой стенкой 64 коробки, и верхняя часть 66, расположенная под верхним клапаном 68, который вместе с другим верхним клапаном 70 служит для закрывания и запечатывания коробки 60 на период хранения и перевозки. Блок розлива напитка, показанный на фиг. 4a-4d, обозначен индексом 10" и содержит рукоятку 38',отличающуюся от вышеописанной рукоятки 38 тем, что опорная поверхность 39' рукоятки 38' образует плоскую, наружную опорную поверхность, что отличает ее от скругленной опорной поверхности первого и второго вариантов осуществления блока 10 и 10' розлива напитка, представленных, соответственно,на фиг. 1 а, 1b и 2 а-2g и 3 а-3g. Опорная поверхность 39' соответствует верхней части 66 коробки 60. Когда коробку 60, в которой находится контейнер 50 с напитком, поднимут, контейнер 50 сможет съехать изнутри коробки 60 в резервуар 26, при этом коробка 60 останется в верхнем положении, как показано на фиг. 4 с. После того как контейнер 50 с напитком достигнет своего конечного положения, от коробки 60 можно будет избавиться и поставить на прежнее место крышку 32, как показано на фиг. 4d. Во втором варианте осуществления блока розлива напитка и в вышеприведенной версии первого варианта осуществления блока 10" розлива напитка используется эргономичный способ подъема контейнера, подробно описанный согласно фиг. 2 а-2g, и легко понятный из прилагаемых чертежей. В рассмотренной выше версии первого варианта осуществления блока 10" розлива напитка, контейнер 50 устанавливают в перевернутом положении, аналогичном положению контейнера 50 с напитком в первом варианте осуществления блока 10 розлива напитка, описанном согласно фиг. 1 а, 1b и 2 а-2g. Однако предполагается, что способ, при котором контейнер 50 с напитком выскальзывает из коробки 60 в блок 10" розлива напитка, может также быть использован и для установки контейнера с напитком в прямом положении, какое показано на фиг. 3 а-3g. Нетрудно понять, что данный дополнительный вариант осуществления изобретения получается просто путем сочетания вышеописанных вариантов составных частей и элементов блока 10' розлива напитка, соответствующих фиг. 3 а-3g с модифицированной рукояткой 38' из вышеописанной версии первого варианта осуществления, соответствующей фиг. 4 а-4d и с вышеописанной коробкой 60, однако в данном случае предусмотрено, что контейнер 50' с напитком выезжает из коробки из нижнего отверстия, а не из верхнего, как это было согласно фиг. 4 а-4d. Для специалистов в данной области должна быть понятна возможность существования множества других вариантов осуществления настоящего изобретения. Перечень элементов с их позиционными номерами на чертежах 10, 10', 10" - Блок розлива напитка,12 - рама,14 - панель основания,16 - задняя панель,18 - усиливающая скоба,20 - щека шарнира,22 - опорная рама,24 - паз,26 - резервуар,-9 021827 27 - борт,28 - опора,30 - шарнир,32, 32', 32" - крышка, рассчитанная на работу под давлением,34 - захват,36 - предохранительный клапан,38, 38' - рукоятка,39, 39' - опорная поверхность,40 - отверстие для выпуска напитка,41 - опорный шток,42 - опорный элемент,44 - вход давления,50, 50' - контейнер с напитком,52, 56' - нижняя часть (контейнера с напитком),54, 54' - выпускной фланец,56, 52' - верхняя часть (контейнера с напитком),58 - узел входа давления и отверстия для выпуска напитка,60 - коробка,62 - нижний край,64 - боковая стенка коробки,66 - верхняя часть,68, 70 - клапан (коробки). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установки сжимаемого контейнера с напитком в блоке распределения напитка, содержащий этапы, на которых используют блок распределения напитка, включающий в себя резервуар, который установлен, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона,скругленную опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего и которая образует изгиб, направленный противоположно сопряженной выпуклости указанного борта, и сжимаемый контейнер с напитком, имеющий цилиндрический корпус, который выполнен с возможностью посадки внутрь резервуара и который содержит выпуклый первый торец, образующий первую зону контакта, и выпуклый второй торец, образующий вторую зону контакта, причем вторая зона контакта имеет кривизну, соответствующую кривизне указанной опорной поверхности,устанавливают сжимаемый контейнер с напитком в наклонное первое положение, в котором первая зона контакта касается указанной горизонтальной плоскости, а вторая зона контакта касается указанной опорной поверхности,вращательным движением вокруг скругленной опорной поверхности переводят сжимаемый контейнер с напитком из указанного первого положения во второе положение, в котором выпуклый первый торец поднят, в то время как вторая зона контакта остается в соприкосновении со скругленной опорной поверхностью, и сдвигают сжимаемый контейнер с напитком по скругленной опорной поверхности и по внутренней цилиндрической поверхности резервуара, переводя контейнер из указанного второго положения в третье положение внутри резервуара, в котором выпуклый второй торец контейнера приходит в соприкосновение с направленной вниз закрытой стороной резервуара. 2. Способ по п.1, отличающийся тем, что резервуар на своей направленной вниз закрытой стороне содержит отверстие для выпуска напитка, при этом указанный выпуклый первый торец сжимаемого контейнера с напитком образует выпуклое дно, указанный выпуклый второй торец образует выпуклую верхнюю часть, содержащую соединитель выпускного отверстия, неподвижно расположенный в центре второй зоны контакта, причем соединитель выпускного отверстия сжимаемого контейнера с напитком в указанном втором положении контейнера обращен к борту резервуара, а в указанном третьем положении соединитель выпускного отверстия находится в герметичном контакте с отверстием для выпуска напитка. 3. Способ по п.1, отличающийся тем, что выпуклый первый торец образует выпуклую верхнюю часть, выпуклый второй торец образует выпуклое дно, при этом выпуклая верхняя часть содержит неподвижно расположенный в центре соединитель выпускного отверстия. 4. Способ по п.1, отличающийся тем, что резервуар выполнен с возможностью его отклонения от вертикального положения и перевода в наклонное положение, при этом резервуар может принимать угловые положения в интервале 0-60 относительно вертикального положения, предпочтительно в интер- 10021827 вале 0-45, например 0-15, 15-30 и 30-45. 5. Способ по любому из предшествующих пунктов, отличающийся тем, что скругленная опорная поверхность представляет собой трубчатое тело. 6. Способ по любому из предшествующих пунктов, отличающийся тем, что сползание сжимаемого контейнера с напитком в указанное третье положение обеспечивается силой тяжести, воздействующей на указанный контейнер. 7. Способ по любому из предшествующих пунктов, отличающийся тем, что указанный резервуар вместе с крышкой, рассчитанной на работу под давлением и предназначенной для герметизации резервуара по его борту, образует камеру повышенного давления. 8. Способ по любому из предшествующих пунктов, отличающийся тем, что сжимаемый контейнер с напитком представляет собой многослойный контейнер. 9. Способ по п.2 и по любому из пп.4-8 в случае их подчиненности п.2, отличающийся тем, что соединитель выпускного отверстия содержит выпускной фланец с целью формирования третьей зоны контакта для соприкосновения с указанной опорной поверхностью в процессе поворота сжимаемого контейнера с напитком при его переводе из первого положения во второе положение. 10. Способ установки заключенного в коробку сжимаемого контейнера с напитком в блоке распределения напитка, содержащий этапы, на которых используют блок распределения напитка, включающий в себя резервуар, который установлен, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона,опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего и которая образует плоскую, наружную опорную поверхность,сжимаемый контейнер с напитком, имеющий цилиндрический корпус, выполненный с возможностью посадки внутрь резервуара,коробку, содержащую взаимно противоположные прямоугольные боковые стенки, а также взаимно противоположные верхнюю и нижнюю стенки, соединенные по прямолинейным краям с указанными боковыми стенками, причем, по меньшей мере, верхняя стенка выполнена с возможностью открывания,при этом нижний край коробки у одной из боковых стенок коробки образует первую зону контакта, а указанная одна боковая стенка, примыкающая к открываемой верхней стенке, образует вторую зону контакта,при этом сжимаемый контейнер с напитком имеет цилиндрический корпус, который содержит выпуклый первый торец и выпуклый второй торец и выполнен с возможностью посадки внутрь резервуара,причем указанный сжимаемый контейнер с напитком также выполнен с возможностью посадки внутрь указанной коробки таким образом, что его цилиндрический корпус поддерживается взаимно противоположными прямоугольными стенками, выпуклый первый торец опирается на дно коробки, а выпуклый второй торец располагается под открываемой верхней стенкой и может быть обнажен путем открывания указанной верхней стенки,открывают верхнюю стенку указанной коробки,устанавливают открытую коробку вместе с находящимся внутри нее контейнером с напитком в наклонное первое положение, в котором первая зона контакта касается указанной горизонтальной плоскости, а вторая зона контакта касается указанной опорной поверхности,вращательным движением вокруг опорной поверхности переводят коробку из указанного первого положения во второе положение, в котором дно коробки поднято, в то время как вторая зона контакта остается в соприкосновении с опорной поверхностью, а открываемая верхняя стенка во втором положении обращена к борту резервуара, и выпускают сжимаемый контейнер с напитком из коробки, переводя контейнер в положение внутри резервуара, в котором выпуклый второй торец контейнера приходит в соприкосновение с направленной вниз закрытой стороной резервуара. 11. Блок распределения напитка для применения с контейнером с напитком, с использованием способа, охарактеризованного в любом из пп.1-9, содержащий резервуар, который установлен с возможностью поворота, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона, и скругленную опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего и которая образует изгиб, направленный противоположно сопряженной выпуклости указанного борта. 12. Блок распределения напитка для применения с контейнером с напитком, с использованием способа, охарактеризованного в п.10, содержащий резервуар, который установлен с возможностью поворота, по существу, на горизонтальной плоскости и в котором определена внутренняя цилиндрическая поверхность, направленная вверх открытая сторона с криволинейным бортом и направленная вниз закрытая сторона, и опорную поверхность, которая расположена снаружи борта резервуара, выше борта и на определенном расстоянии от последнего и которая образует плоскую наружную опорную поверхность.
