Формула / Реферат

1. Провод для полевой связи с двумя сталемедными жилами, обложенными изоляцией из полиэтилена и скрученными в пару, содержащими каждая стальные и медные проволоки, отличающийся тем, что проволоки не скручены в повив и расположены параллельно, каждая стальная проволока выполнена гофрированной (имеет волнообразную форму) с синусоидальной, треугольной либо любой другой формой волны, гофрированные проволоки расположены без смещения либо со смещением в продольном направлении относительно друг друга на +/-(0...p), ориентация между плоскостями гофрирования проволок параллельная либо непараллельная.

2. Провод для полевой связи по п.1, отличающийся тем, что стальные проволоки имеют гофрирование в двух и более плоскостях каждая.

3. Провод для полевой связи по пп.1 и 2, отличающийся тем, что медные проволоки могут иметь аналогичные стальным или иные гофрирование, ориентацию плоскостей гофрирования и смещение проволок относительно друг друга.

4. Провод для полевой связи по пп.1-3, отличающийся тем, что медные и стальные проволоки расположены в поперечном сечении жилы произвольно.

5. Провод для полевой связи по пп.1-3, отличающийся тем, что медные и стальные проволоки собраны в отдельные пучки, уложенные в жиле параллельно.



Текст

Смотреть все

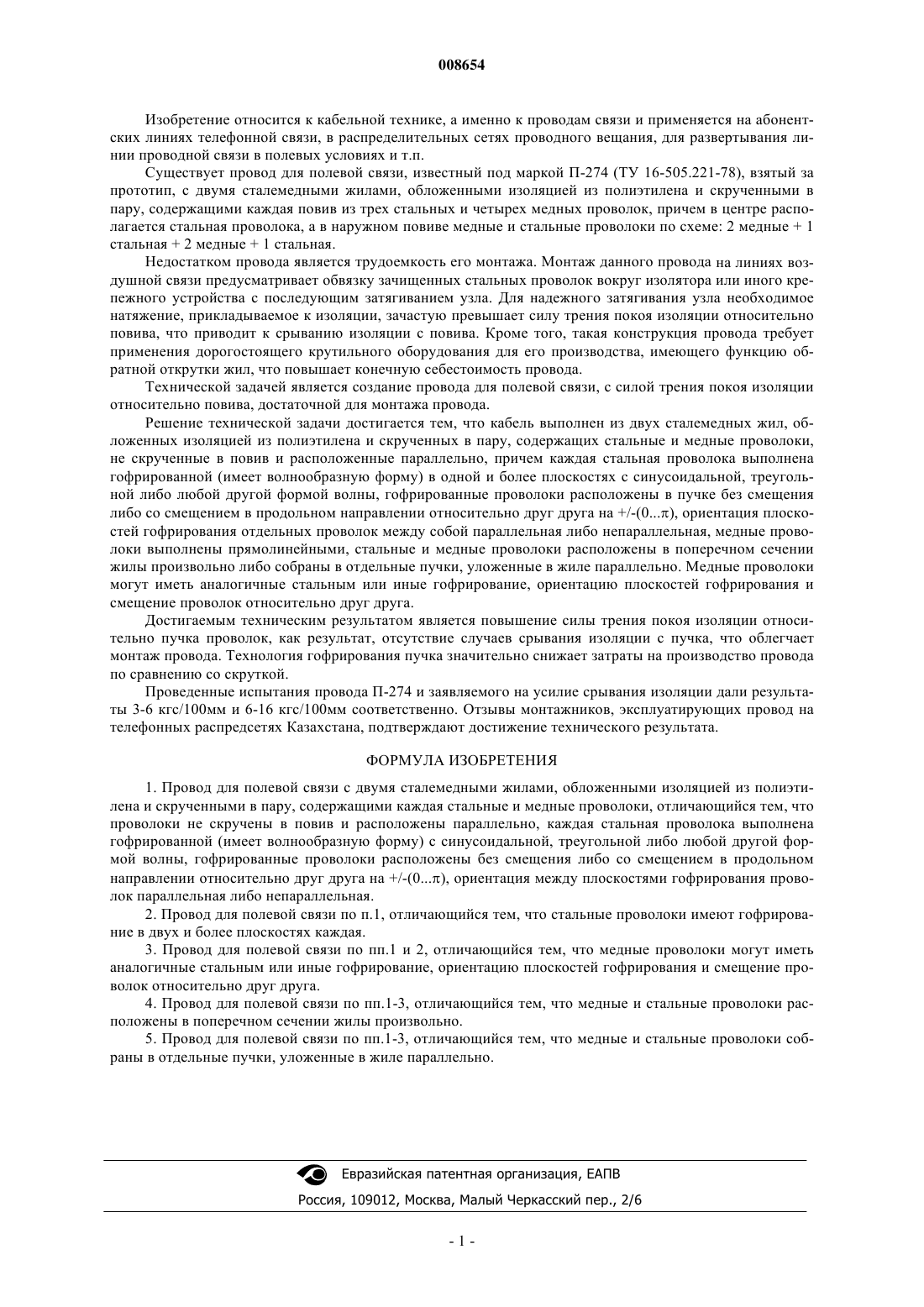

008654 Изобретение относится к кабельной технике, а именно к проводам связи и применяется на абонентских линиях телефонной связи, в распределительных сетях проводного вещания, для развертывания линии проводной связи в полевых условиях и т.п. Существует провод для полевой связи, известный под маркой П-274 (ТУ 16-505.221-78), взятый за прототип, с двумя сталемедными жилами, обложенными изоляцией из полиэтилена и скрученными в пару, содержащими каждая повив из трех стальных и четырех медных проволок, причем в центре располагается стальная проволока, а в наружном повиве медные и стальные проволоки по схеме: 2 медные + 1 стальная + 2 медные + 1 стальная. Недостатком провода является трудоемкость его монтажа. Монтаж данного провода на линиях воздушной связи предусматривает обвязку зачищенных стальных проволок вокруг изолятора или иного крепежного устройства с последующим затягиванием узла. Для надежного затягивания узла необходимое натяжение, прикладываемое к изоляции, зачастую превышает силу трения покоя изоляции относительно повива, что приводит к срыванию изоляции с повива. Кроме того, такая конструкция провода требует применения дорогостоящего крутильного оборудования для его производства, имеющего функцию обратной открутки жил, что повышает конечную себестоимость провода. Технической задачей является создание провода для полевой связи, с силой трения покоя изоляции относительно повива, достаточной для монтажа провода. Решение технической задачи достигается тем, что кабель выполнен из двух сталемедных жил, обложенных изоляцией из полиэтилена и скрученных в пару, содержащих стальные и медные проволоки,не скрученные в повив и расположенные параллельно, причем каждая стальная проволока выполнена гофрированной (имеет волнообразную форму) в одной и более плоскостях с синусоидальной, треугольной либо любой другой формой волны, гофрированные проволоки расположены в пучке без смещения либо со смещением в продольном направлении относительно друг друга на +/-(0), ориентация плоскостей гофрирования отдельных проволок между собой параллельная либо непараллельная, медные проволоки выполнены прямолинейными, стальные и медные проволоки расположены в поперечном сечении жилы произвольно либо собраны в отдельные пучки, уложенные в жиле параллельно. Медные проволоки могут иметь аналогичные стальным или иные гофрирование, ориентацию плоскостей гофрирования и смещение проволок относительно друг друга. Достигаемым техническим результатом является повышение силы трения покоя изоляции относительно пучка проволок, как результат, отсутствие случаев срывания изоляции с пучка, что облегчает монтаж провода. Технология гофрирования пучка значительно снижает затраты на производство провода по сравнению со скруткой. Проведенные испытания провода П-274 и заявляемого на усилие срывания изоляции дали результаты 3-6 кгс/100 мм и 6-16 кгс/100 мм соответственно. Отзывы монтажников, эксплуатирующих провод на телефонных распредсетях Казахстана, подтверждают достижение технического результата. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Провод для полевой связи с двумя сталемедными жилами, обложенными изоляцией из полиэтилена и скрученными в пару, содержащими каждая стальные и медные проволоки, отличающийся тем, что проволоки не скручены в повив и расположены параллельно, каждая стальная проволока выполнена гофрированной (имеет волнообразную форму) с синусоидальной, треугольной либо любой другой формой волны, гофрированные проволоки расположены без смещения либо со смещением в продольном направлении относительно друг друга на +/-(0), ориентация между плоскостями гофрирования проволок параллельная либо непараллельная. 2. Провод для полевой связи по п.1, отличающийся тем, что стальные проволоки имеют гофрирование в двух и более плоскостях каждая. 3. Провод для полевой связи по пп.1 и 2, отличающийся тем, что медные проволоки могут иметь аналогичные стальным или иные гофрирование, ориентацию плоскостей гофрирования и смещение проволок относительно друг друга. 4. Провод для полевой связи по пп.1-3, отличающийся тем, что медные и стальные проволоки расположены в поперечном сечении жилы произвольно. 5. Провод для полевой связи по пп.1-3, отличающийся тем, что медные и стальные проволоки собраны в отдельные пучки, уложенные в жиле параллельно.
