Испарительный охладитель

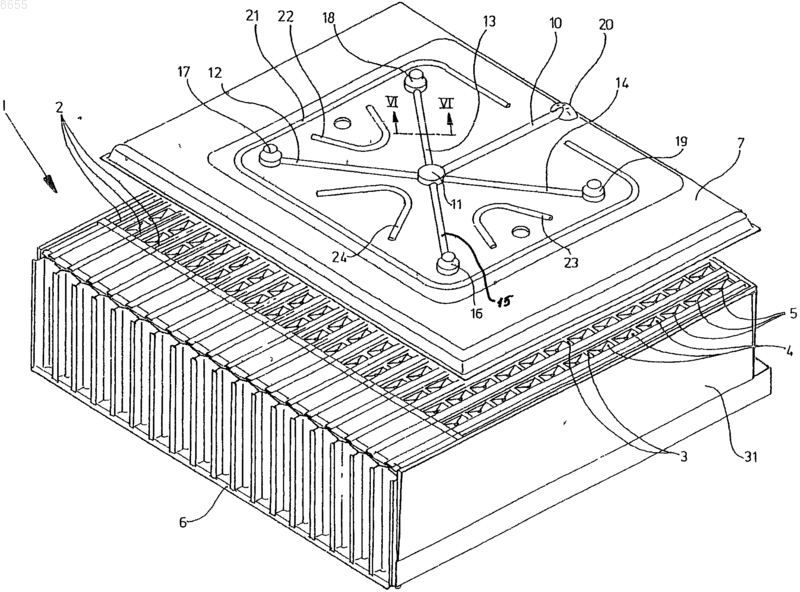

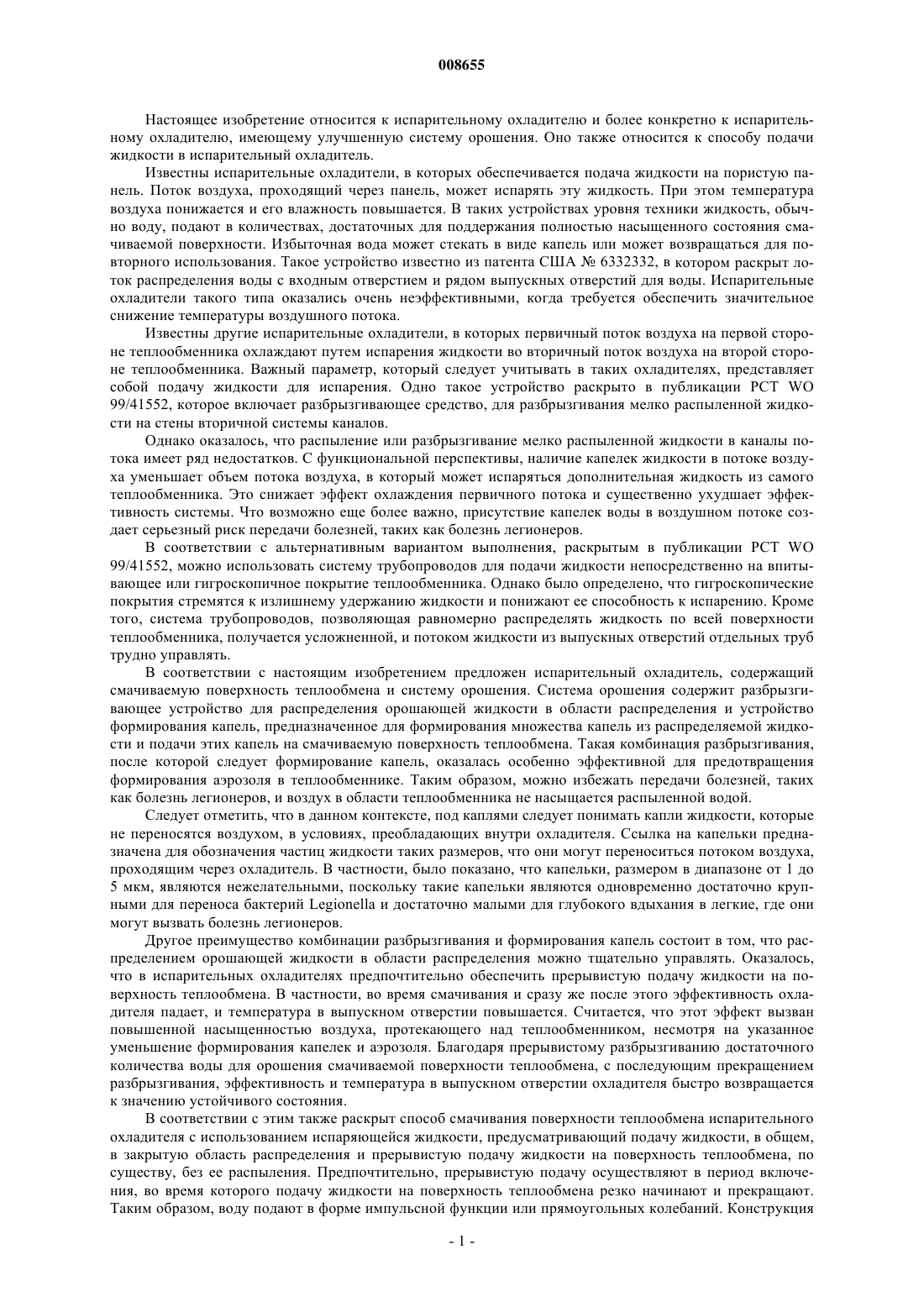

008655 Настоящее изобретение относится к испарительному охладителю и более конкретно к испарительному охладителю, имеющему улучшенную систему орошения. Оно также относится к способу подачи жидкости в испарительный охладитель. Известны испарительные охладители, в которых обеспечивается подача жидкости на пористую панель. Поток воздуха, проходящий через панель, может испарять эту жидкость. При этом температура воздуха понижается и его влажность повышается. В таких устройствах уровня техники жидкость, обычно воду, подают в количествах, достаточных для поддержания полностью насыщенного состояния смачиваемой поверхности. Избыточная вода может стекать в виде капель или может возвращаться для повторного использования. Такое устройство известно из патента США 6332332, в котором раскрыт лоток распределения воды с входным отверстием и рядом выпускных отверстий для воды. Испарительные охладители такого типа оказались очень неэффективными, когда требуется обеспечить значительное снижение температуры воздушного потока. Известны другие испарительные охладители, в которых первичный поток воздуха на первой стороне теплообменника охлаждают путем испарения жидкости во вторичный поток воздуха на второй стороне теплообменника. Важный параметр, который следует учитывать в таких охладителях, представляет собой подачу жидкости для испарения. Одно такое устройство раскрыто в публикации РСТ WO 99/41552, которое включает разбрызгивающее средство, для разбрызгивания мелко распыленной жидкости на стены вторичной системы каналов. Однако оказалось, что распыление или разбрызгивание мелко распыленной жидкости в каналы потока имеет ряд недостатков. С функциональной перспективы, наличие капелек жидкости в потоке воздуха уменьшает объем потока воздуха, в который может испаряться дополнительная жидкость из самого теплообменника. Это снижает эффект охлаждения первичного потока и существенно ухудшает эффективность системы. Что возможно еще более важно, присутствие капелек воды в воздушном потоке создает серьезный риск передачи болезней, таких как болезнь легионеров. В соответствии с альтернативным вариантом выполнения, раскрытым в публикации РСТ WO 99/41552, можно использовать систему трубопроводов для подачи жидкости непосредственно на впитывающее или гигроскопичное покрытие теплообменника. Однако было определено, что гигроскопические покрытия стремятся к излишнему удержанию жидкости и понижают ее способность к испарению. Кроме того, система трубопроводов, позволяющая равномерно распределять жидкость по всей поверхности теплообменника, получается усложненной, и потоком жидкости из выпускных отверстий отдельных труб трудно управлять. В соответствии с настоящим изобретением предложен испарительный охладитель, содержащий смачиваемую поверхность теплообмена и систему орошения. Система орошения содержит разбрызгивающее устройство для распределения орошающей жидкости в области распределения и устройство формирования капель, предназначенное для формирования множества капель из распределяемой жидкости и подачи этих капель на смачиваемую поверхность теплообмена. Такая комбинация разбрызгивания,после которой следует формирование капель, оказалась особенно эффективной для предотвращения формирования аэрозоля в теплообменнике. Таким образом, можно избежать передачи болезней, таких как болезнь легионеров, и воздух в области теплообменника не насыщается распыленной водой. Следует отметить, что в данном контексте, под каплями следует понимать капли жидкости, которые не переносятся воздухом, в условиях, преобладающих внутри охладителя. Ссылка на капельки предназначена для обозначения частиц жидкости таких размеров, что они могут переноситься потоком воздуха,проходящим через охладитель. В частности, было показано, что капельки, размером в диапазоне от 1 до 5 мкм, являются нежелательными, поскольку такие капельки являются одновременно достаточно крупными для переноса бактерий Legionella и достаточно малыми для глубокого вдыхания в легкие, где они могут вызвать болезнь легионеров. Другое преимущество комбинации разбрызгивания и формирования капель состоит в том, что распределением орошающей жидкости в области распределения можно тщательно управлять. Оказалось,что в испарительных охладителях предпочтительно обеспечить прерывистую подачу жидкости на поверхность теплообмена. В частности, во время смачивания и сразу же после этого эффективность охладителя падает, и температура в выпускном отверстии повышается. Считается, что этот эффект вызван повышенной насыщенностью воздуха, протекающего над теплообменником, несмотря на указанное уменьшение формирования капелек и аэрозоля. Благодаря прерывистому разбрызгиванию достаточного количества воды для орошения смачиваемой поверхности теплообмена, с последующим прекращением разбрызгивания, эффективность и температура в выпускном отверстии охладителя быстро возвращается к значению устойчивого состояния. В соответствии с этим также раскрыт способ смачивания поверхности теплообмена испарительного охладителя с использованием испаряющейся жидкости, предусматривающий подачу жидкости, в общем,в закрытую область распределения и прерывистую подачу жидкости на поверхность теплообмена, по существу, без ее распыления. Предпочтительно, прерывистую подачу осуществляют в период включения, во время которого подачу жидкости на поверхность теплообмена резко начинают и прекращают. Таким образом, воду подают в форме импульсной функции или прямоугольных колебаний. Конструкция-1 008655 системы орошения по изобретению облегчает такое прерывистое управление подачей. Предпочтительно, устройство формирования капель содержит лоток, имеющий множество отверстий. Лоток может быть снабжен множеством выемок, и отверстия расположены в самых нижних точках выемок. Такая структура оказалась чрезвычайно практичной и дешевой в производстве при использовании, например, технологии формования пластика. В этом контексте следует отметить, что, хотя ссылка сделана на устройство формирования капель, это устройство фактически может подавать жидкость в постоянный поток или может находиться непосредственно в контакте с поверхностью теплообмена. Ссылка на устройство формирования капель в следующем описании включает такие альтернативные варианты в той степени, что они не приводят к формированию капелек или аэрозоля. Предпочтительно, область распределения расположена над лотком и может представлять собой, по существу, закрытый объем. Объем может быть полностью закрыт, за исключением входного отверстия для жидкости для устройства разбрызгивания и отверстий для формирования капель. Таким образом, по существу, предотвращается выход капелек или аэрозоля орошающей жидкости из области распределения, и формируются только капли, которые имеют размер, больший, чем заданный. Предпочтительно,отверстия имеют такие размеры, что формируются капли с диаметром больше чем 1 мм. Для обеспечения однородного и управляемого распределения жидкости в области распределения распылительное устройство, предпочтительно, содержит вращающуюся разбрызгивающую головку. Разбрызгивающая головка может вращаться, благодаря подключению к источнику жидкости под давлением или с помощью другого соответствующего средства. В одном конкретном варианте выполнения изобретение обеспечивает испарительный охладитель,содержащий контур первичной среды и контур вторичной среды, который термически соединен с контуром первичной среды через множество, по меньшей мере, частично теплопроводных, по существу, вертикальных стенок, причем через эти два контура две соответствующие среды могут протекать в противотоке, по меньшей мере, вторичная среда содержит газ, например, воздух с относительной влажностью меньше чем 100%; причем теплопроводные стенки имеют разрушающие средства для разрушения, по меньшей мере,теплового пограничного слоя, ламинарного пограничного слоя и пограничного слоя относительной влажности в местах расположения зон, которые являются активными, по меньшей мере, для передачи тепла, по меньшей мере, в первичной среде, причем эти разрушающие средства содержат теплопроводные выступы, которые увеличивают размер эффективной теплопроводной площади поверхности стенки; теплопроводные поверхности стенок и разрушающие средства, по меньшей мере, в области вторичной среды, по меньшей мере, частично покрыты гидрофильным покрывающим слоем, причем этот покрывающий слой выполнен, например, пористым и/или может впитывать испаряемую жидкость, например воду, в результате капиллярного действия, может удерживать жидкость и затем снова высвобождать ее путем испарения таким образом, что увлажненный покрывающий слой и, в результате, также теплопроводные поверхности и разрушающие средства охлаждаются; причем этот покрывающий слой состоит из пористого керамического материала технической марки, например обожженного слоя, цемента, такого как портландцемент, или волокнистого материала, например минеральной ваты; первичное приводящее средство, например вентилятор или насос, работающее с использованием разности давлений, для первичной среды; вторичное приводящее средство, например вентилятор, работающее с использованием разности давлений, для вторичной среды; корпус с входными отверстиями и выпускными отверстиями для первичной и вторичной среды; узел орошения, предназначенный для обработки вторичной среды с увлажнением ее испаряемой жидкостью путем испарения жидкости с покрывающего слоя таким образом, что испаряемая жидкость,захваченная вторичной средой, отбирает тепло от первичной среды через теплопроводные стенки; и узел орошения содержит съемное закрывающее средство, которое формирует часть корпуса и на которое установлен по меньшей мере один разбрызгиватель или сопло, который расположен на некотором расстоянии над верхними краями стенок, для распределения воды на покрывающий слой на стенках и разрушающие средства, по существу, без формирования капелек, причем по меньшей мере в один разбрызгиватель подают воду под давлением по меньшей мере через одну линию подачи воды. Такой испарительный охладитель иногда называется конденсационным охладителем (dewpoint cooler), поскольку при работе первичный воздух выходит с температурой, близкой к его точке росы. В соответствии с другим объектом изобретения охладитель упрощен, благодаря установке узла орошения в виде съемного закрывающего средства, которое может закрывать остальной корпус. При снятии закрывающего средства внутренняя часть конденсационного охладителя становится доступной и это значит, что обеспечивается возможность, например, выполнять работу по техническому обслуживанию, такую как осмотр внутренней части, замену теплообменных стенок с ребрами, обработку внутренней поверхности конденсационного охладителя путем разбрызгивания для очистки и т.п. Использование покрывающего слоя, состоящего из пористого керамического материала техниче-2 008655 ской марки, является важным обстоятельством для обеспечения постоянной возможности испарять достаточное большое количество воды в поток вторичной среды без формирования сухих секций слоя покрытия, что может снизить эффективность конденсационного охладителя. Очевидно, что обязательным условием для этого является соответствующее управление подачей потока воды. Подача может быть непрерывной или прерывистой. Один конструктивный вариант выполнения имеет, в частности, признак, состоящий в том, что в областях между верхними краями и смежными стенками расположены воронки, и эти воронки принимают воду по меньшей мере от одного разбрызгивателя и пропускают ее на покрывающий слой на соответствующих стенках и разрушающих средствах. Таким образом, можно обеспечить разделение между по меньшей мере одним разбрызгивателем и эффективным пространством, в котором происходит испарение. Физическое разделение с использованием воронок пространства разбрызгивателя и пространств испарения конденсационного охладителя предотвращает распыление воды в пространстве испарения, поступающей через разбрызгиватель или разбрызгиватели, что могло бы снизить эффективность конденсационного охладителя. Это связано с тем, что распыление может привести к нежелательному результату,состоящему в том, что испарение и соответствующее охлаждение может происходить не на стенках, а скорее в соответствующем пространстве, в ущерб охлаждению первичной среды, которую требуется охлаждать. При этом также предотвращается диффузия капелек, переносящих Legionella. Конденсационный охладитель с указанными воронками, предпочтительно, имеет особый признак,состоящий в том, что воронки сформированы в виде рельефных полос, имеющих множество воронок,которые можно высвобождаемо соединять с противоположными верхними краями теплопроводных стенок. Этот последний вариант выполнения, предпочтительно, может быть выполнен таким образом, что каждая полоса образует единый узел со стенкой или двумя смежными стенками. Последние два варианта могут иметь характерный признак, состоящий в том, что полосы и, если соответствует, соответствующая стенка или стенки состоят из пластика и сформированы термоформованием, вакуумным формованием, инжекционным формованием или тому подобное. Для того чтобы, в частности в случае относительно больших теплообменников, обеспечить хорошую однородность орошения покрывающих слоев водой, конденсационный охладитель может, предпочтительно, содержать множество разбрызгивателей, которые соединены по меньшей мере с одной линией подачи воды через отдельную линию подачи воды, которая соединена с каждым разбрызгивателем, например, через коллектор. Таким образом, очень практично и недорого может быть реализован вариант, в котором закрывающее средство содержит две рельефные пластины, которые расположены друг над другом и соединены друг с другом, причем эти пластины образуют канал, который формирует линию подачи воды и, если соответствует, коллектор. Разбрызгиватели могут быть стационарного типа, причем в этом случае может происходить некоторое распыление, которое можно считать паразитным. Для конденсационного охладителя по изобретению предпочтительно обеспечить характерный признак, состоящий в том, что разбрызгиватели вращаются во время работы. В другом варианте выполнения конденсационный охладитель имеет особый признак, состоящий в том, что корпус содержит основание, которое содержит средство выпуска избыточной воды. Путем измерения количества избыточной воды, например с использованием детектора уровня, можно эффективно управлять подачей воды таким образом, чтобы установилось динамическое равновесие с заданными допусками. Вариант выполнения настоящего изобретения будет описан ниже только для примера, со ссылкой на прилагаемые чертежи, на которых фиг. 1 - вид в перспективе конденсационного охладителя по изобретению, закрывающее средство которого содержит разбрызгиватели, показанные на некотором расстоянии над конденсационным охладителем; фиг. 2 - вид в перспективе конденсационного охладителя с закрывающим средством, размещенным на нем; фиг. 3 - вид в перспективе с другой стороны конденсационного охладителя, показанного на фиг. 2; фиг. 4 - вид снизу в перспективе основания конденсационного охладителя, на котором сформированы вертикальные стенки; фиг. 5 - вид сбоку конденсационного охладителя в ситуации, представленной на фиг. 2 и 3; фиг. 6 - вид в сечении вдоль VI-VI, по фиг. 1, в увеличенном масштабе; фиг. 7 - вид в перспективе части внутреннего пространства конденсационного охладителя в другом варианте выполнения изобретения; и фиг. 8 - вид в перспективе с покомпонентным представлением деталей альтернативного варианта выполнения системы орошения. На фиг. 1 показан конденсационный охладитель 1, содержащий два контура среды, по которым, как будет описано ниже со ссылкой на фиг. 7, среда, в частности воздух, может протекать в противотоке.-3 008655 Конденсационный охладитель 1 содержит множество теплопроводных и разделяющих среды стенок 2,которые используют для передачи тепла между первичным потоком воздуха и вторичным потоком воздуха, так, что среды остаются разделенными. В этом контексте, для пояснения следует рассмотреть фиг. 7. Как можно видеть, в частности на фиг. 7, на стенках расположены медные или алюминиевые полосы, которые изогнуты в форме прямоугольных волн, которые выполняют функцию эффективных элементов, увеличивающих площадь поверхности и которые можно рассматривать как ребра. Эти ребра, по меньшей мере, частично снабжены пористым покрывающим слоем, например, состоящим из минеральной ваты или портландцемента. Это означает, что такой покрывающий слой может удерживать воду,которую подают, например, под действием капиллярных сил, и распределять ее. Учитывая последнюю функцию, пластмассовые полосы 3 расположены на верхней стороне стенок 2, причем этим полосам придают форму, показанную на фиг. 1, например, с использованием термоформования, которая состоит из ряда выемок 4 в форме воронок с отверстиями 5 для прохода воды на нижней стороне воронок. Как можно ясно видеть на фиг. 1, весь конденсационный охладитель, таким образом, снабжен на верхней стороне равномерно и однородно распределенными воронками. На нижней стороне конденсационного охладителя 1 расположено основание 6, структура и функция которого более подробно поясняется, в частности, со ссылкой на фиг. 4 и 5. Конденсационный охладитель может быть закрыт закрывающим средством 7. Закрывающее средство 7 состоит из двух рельефных термопластичных пластин 8, 9, которые расположены друг над другом(см. также фиг. 6), которые сформованы и прикреплены друг к другу так, что остается множество свободных линий подачи воды, а именно основная линия 10 подачи воды и четыре отдельных линии 12, 13,14, 15 подачи воды, которые соединены с основной линией 10 подачи воды через коллектор 11 и по которым подают воду под давлением по линии 10, в четыре вращающихся разбрызгивателя 16, 17, 18, 19 соответственно. Труба для подачи воды соединена с линией 10 подачи воды посредством соединения 20 системы быстрого соединения, известной по себе. Следует отметить, что закрывающее средство 7 также содержит ребра 21, 22, 23, 24 жесткости. Когда вода под давлением поступает в линию 10, эта вода разбрызгивается в стороны посредством разбрызгивателей, в направлении нижней стороны закрывающего средства, так, что обеспечивается более или менее равномерная подача воды в выемки 4. Вода, которая в результате собирается, затем проходит через отверстия 5 в виде капель в пространство, расположенное под ними, где она может смачивать покрывающий слой стенок теплообмена и ребра. Избыток воды собирают на нижней стороне основания 6 и сливают через центральное дренажное отверстие 25. Выемки 4 и отверстия 5 имеют такие размеры, чтобы собирать разбрызгиваемую воду, позволяя каплям проходить через них, предотвращая проход мелких капелек. В частности, отверстия могут иметь такие размеры, чтобы позволить формирование капель размером более 1 мм. Предпочтительно, предотвращается проход капелек с диапазоном размеров 1-5 мкм, которые могут переносить бактерии Legionella через отверстие 5, путем формирования более крупных капель. На фиг. 2 показан конденсационный охладитель 1 в его закрытом состоянии, в котором закрывающее средство 7 установлено таким образом, что оно, по существу, взаимодействует основанием 6 уплотняющим образом. Как можно видеть на фиг. 4, на основании 6 установлены две боковые панели 30, 31. На двух открытых концах конденсационного охладителя можно видеть внутреннее пространство конденсационного охладителя, поскольку коллекторы, известные и используемые для подключения каналов первичной среды и каналов вторичной среды друг с другом с образованием соответственно входных отверстий и выпускных отверстий первичной и вторичной среды, не показаны на чертеже. В случае конденсационного охладителя по изобретению обычно используют конфигурацию, показанную на фиг. 7, в которой вторичный поток воздуха ответвляется от первичного потока воздуха, который охлаждают, например, в соотношении 30:100%, так что в итоге 70% первичного потока воздуха выходит как поток охлажденного воздуха. Причем настоящее изобретение, по существу, не относится к этому объекту. Этот объект важен только в целях определения эффективности конденсационного охладителя, а также природы и формы указанного выше коллектора. Например, конденсационный охладитель, в соответствии с принципом,представленным на фиг. 7, не имеет внешней подачи вторичного потока воздуха, поскольку последний, в конце концов, ответвляется внутрь от первичного потока воздуха в конце его прохода через конденсационный охладитель. На фиг. 3 представлен конденсационный охладитель 1 на виде с другой стороны. На фиг. 4 показано основание 6. Последнее, вместе с боковыми панелями 30, 31, выполнено интегрально из термопластичного материала. Теплообменные стенки 2 удерживаются и установлены в выемках 41, и каналы 42 продолжаются вниз в направлении к центру и собирают избыточную воду, стекающую каплями вниз, пропуская ее к центральному дренажному каналу 43 с дренажным отверстием 25. На фиг. 5 показано, что стенки 2 теплообмена содержат на своих краях упрочняющий профиль 44, и поступающий и выходящий воздух может проходить через отверстие 45, показанное на фиг. 4.-4 008655 На фиг. 7 показан конденсационный охладитель 50, корпус которого не показан для ясности изображения. Конденсационный охладитель на этой очень упрощенной иллюстрации содержит три теплопроводных и разделяющих среды стенки 51, 52, 53, с обеих сторон которых установлены соответствующие ребра 54, 55, 56, 57, продолжающиеся в форме зигзагообразных полос в поперечном направлении по отношению к потокам, которые будут описаны ниже. В направлениях потока ребра имеют ограниченную длину, в то время как указанные стенки 51, 52, 53 проводят тепло в области ребер и имеют теплоизолирующие части 58, 58' между соответствующими полосами ребер, которые обозначены как 57, 57', 57". Это исключает передачу тепла в продольном направлении, и, следовательно, теплообменник 50 имеет исключительную эффективность. Два средних из четырех показанных проходов соответствуют первичному контуру I. Самые наружные два прохода, которые также ограничены корпусом (не показан), образуют вторичный контур II. Различные потоки и контуры обозначены теми же ссылочными позициями, что и на фиг. 2. Конденсационный охладитель 50 по фиг. 7 содержит альтернативное устройство орошения, имеющее съемную центральную линию 59 подачи воды с выпускными отверстиями 60 для капель, предназначенными для смачивания ребер 54-57, на которые нанесен покрывающий слой из портландцемента. Ребра имеют отверстия, благодаря которым вода, выходящая через выпускные отверстия 60 для капель, также может смачивать все ребра, расположенные на более низком уровне. Сброс избыточной воды обеспечивается с помощью средства, которое не показано. Как можно видеть на чертеже, отверстия 61 сформированы как щели. Эти щели не выштампованы, а скорее сформованы путем формирования надрезов на штамповочном прессе и прессования материала ребер за пределами основной плоскости окружающей поверхности, таким образом, что формируется структура в виде жалюзи. Форма отверстий 61, которые,таким образом, можно называть жалюзи, выполнена такой, что они сгруппированы в двух группах жалюзи, которые следуют друг за другом в направлениях потока и, соответственно, обозначены ссылочными позициями 62 и 63. В этом примере, группа жалюзи, расположенная дальше вверх по потоку, как видно в направлении потока, представляет собой группу, обозначенную ссылочной позицией 63. Жалюзи расположены таким образом, что поток 5 перехватывается жалюзи, для отклонения его к другой стороне ребра, где отклоненный поток, в свою очередь, перехватывается еще раз, с помощью жалюзи, принадлежащим группе 52, для возврата его, по меньшей мере, приблизительно к его исходному пути. Эта структура обеспечивает передачу тепла между протекающей мимо средой и ребрами. Линия 59 подачи воды может быть расположена так, что она принимает воду из выемок 4 в форме воронок и отверстий 5 для прохода воды. Сопла 60, предпочтительно, активируют так, что они с перерывами подают воду на сторону с покрытием, то есть ребра 54-57 в потоке II вторичной среды. Система подачи воды смачивает гидрофильный и обеспечивающий буфер для воды покрывающий слой. Насколько возможно, предотвращается прямое увлажнение вторичного потока воздуха, поскольку это приводит только к уменьшению эффективности конденсационного охладителя 50. Поэтому использование разбрызгивателей в этих местах по изобретению предпочтительно исключить. Испарение происходит с покрывающего слоя на ребрах, которые были смочены водой, и на свободных участках стенок 51, 52, 53, на которых также может быть нанесен слой гидрофильного покрытия, т.е. в зонах, на которых не установлены ребра, обозначенные как 58 и 58'. В альтернативном и предпочтительном варианте выполнения, как показано на фиг. 8, установлен лоток 66 для капель, содержащий набор выемок 68, расположенных в виде матрицы. Как и в предыдущих вариантах выполнения, выемки содержат небольшие отверстия (не показаны), через которые капли могут стекать из лотка 66 для капель. Закрывающее средство 70 может быть соединено с лотком 66 для капель, с образованием, по существу, герметичного блока. В данном варианте выполнения два вращающихся разбрызгивателя 72 установлены на крышке 70 так, что их выпускные отверстия могут обеспечить равномерное распределение воды в лоток 66 для капель. В соответствии с одним объектом изобретения было определено, что незначительная избыточная подача воды на поверхность теплообмена обеспечивает то, что влажная стенка, включая ребра, будет, по существу, однородно увлажнена и также будет практически везде содержать воду. Это означает, что разность давления подачи для испарения везде будет оптимальной. Соответствующий выбор скорости потока и степени турбулентности обеспечивает достижение высокой эффективности. Как указано выше, такая избыточная подача воды, предпочтительно, выполняется с перерывами, причем количеством воды или последовательностью подачи воды управляют в соответствии с требуемыми рабочими характеристиками. В представленных для иллюстрации вариантах выполнения отверстия, формирующие капли в основе выемок, в устройстве формирования капель были представлены как круглые отверстия. Также можно использовать другие формы отверстий. В частности, было определено, что удлиненные прорези являются эффективными при обеспечении быстрой подачи, по существу, всей воды, подаваемой через разбрызгиватели, что обеспечивает быстрое окончание подачи после остановки работы разбрызгивателей. Щели,имеющие размеры около 3 мм на 16 мм, оказались эффективными в комбинации с представленным конденсационным охладителем. Хотя в описанных выше примерах иллюстрируются предпочтительные варианты выполнения на-5 008655 стоящего изобретения, следует отметить, что также можно использовать различные другие компоновки в духе и объеме настоящего изобретения, которые определены приложенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Испарительный охладитель, содержащий смачиваемую поверхность теплообмена и систему орошения, причем система орошения содержит разбрызгивающее устройство, предназначенное для распределения смачивающей жидкости по области распределения; и устройство формирования капель, предназначенное для формирования множества капель из распределяемой жидкости и подачи этих капель из области распределения на смачиваемую поверхность теплообмена,в котором область распределения представляет собой, по существу, закрытый объем, предотвращающий выход распыленной увлажняющей жидкости. 2. Испарительный охладитель по п.1, в котором устройство формирования капель содержит лоток,имеющий множество отверстий. 3. Испарительный охладитель по п.2, в котором лоток снабжен множеством выемок, причем отверстия расположены в самых нижних точках выемок. 4. Испарительный охладитель по п.2 или 3, в котором область распределения расположена над лотком. 5. Испарительный охладитель по любому предшествующему пункту, в котором испарительный охладитель представляет собой конденсационный охладитель. 6. Испарительный охладитель по любому предшествующему пункту, в котором разбрызгивающее устройство содержит вращающуюся разбрызгивающую головку. 7. Испарительный охладитель по любому предшествующему пункту, в котором система орошения дополнительно содержит источник жидкости под давлением, соединенный с разбрызгивающим устройством. 8. Способ смачивания поверхности теплообмена испарительного охладителя испаряющейся жидкостью, предусматривающий подачу жидкости, в общем, в закрытую область распределения; и подачу жидкости из области распределения на поверхность теплообмена с перерывами, по существу, без распыления.
