Кабель связи и способ контроля целостности его оболочки

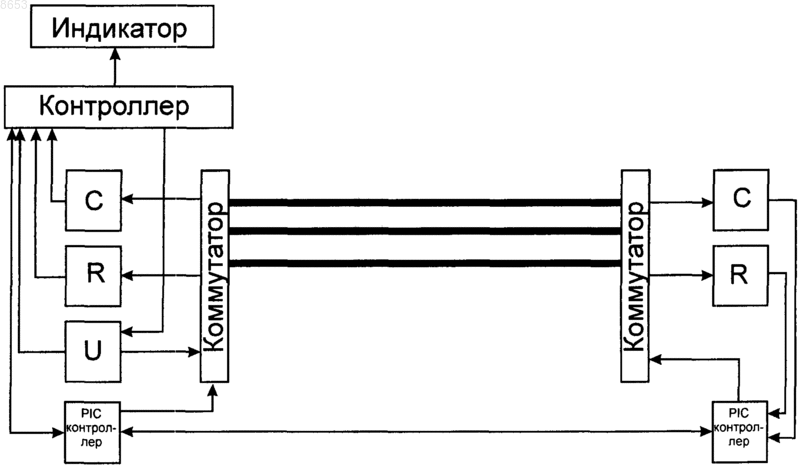

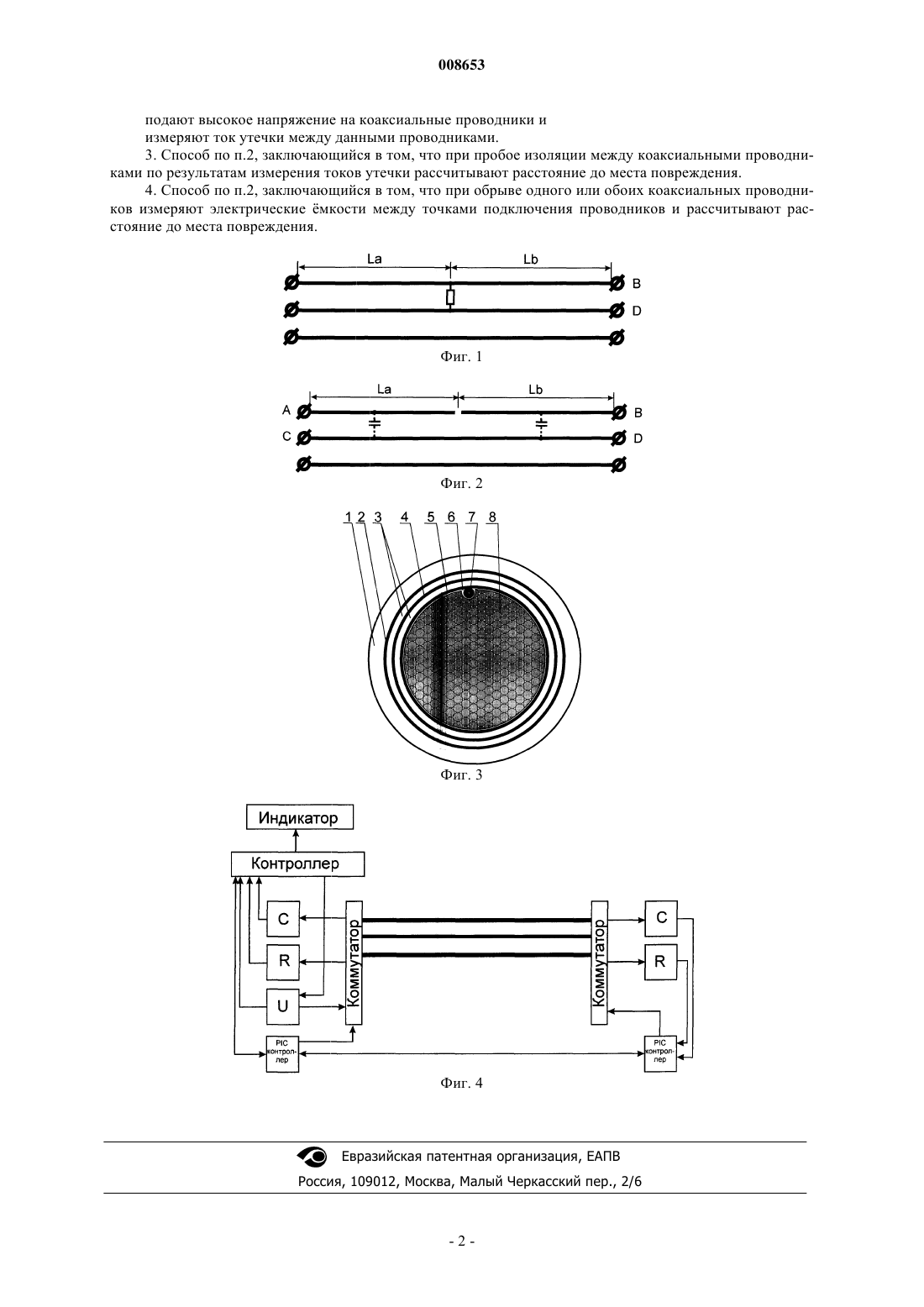

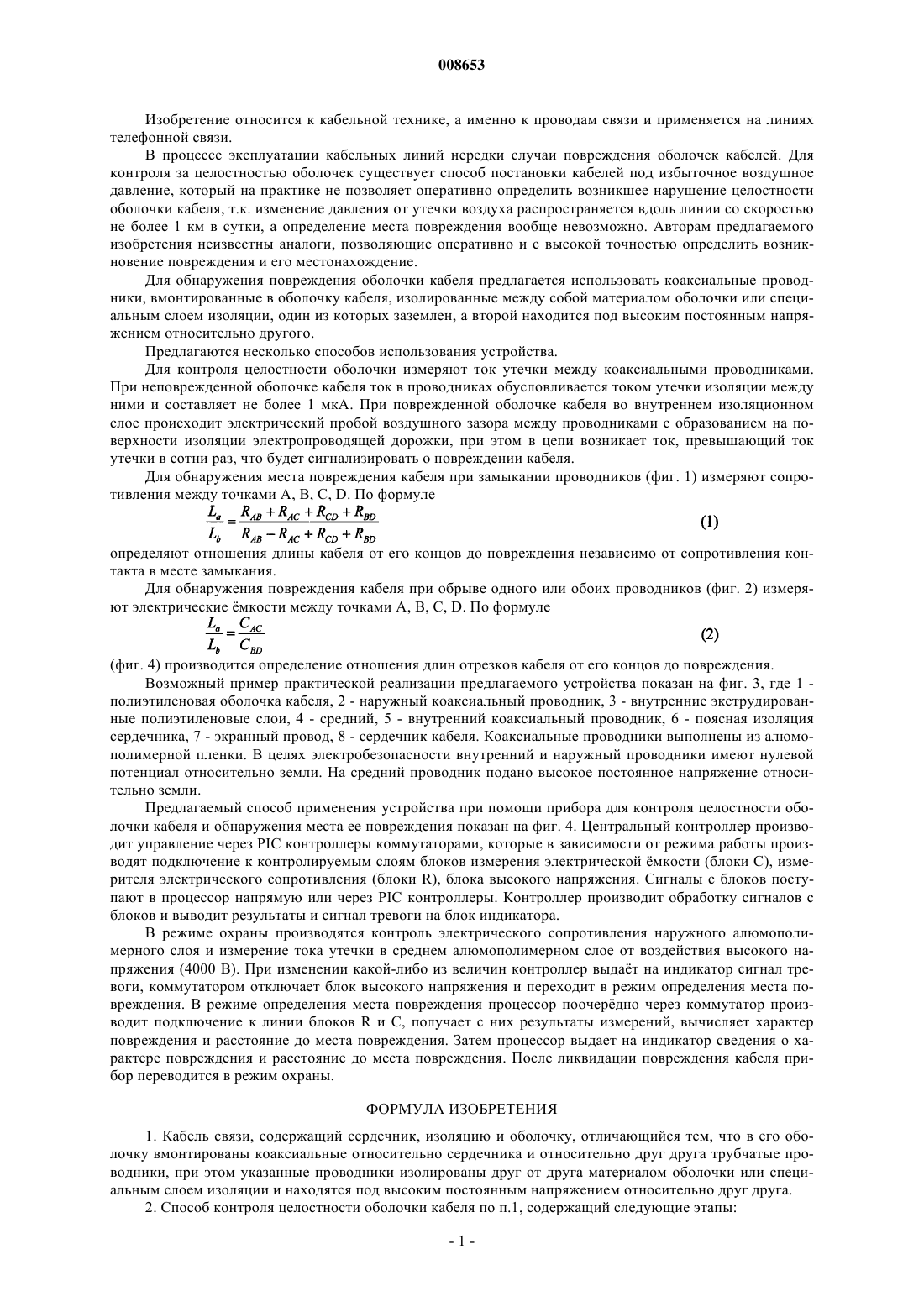

008653 Изобретение относится к кабельной технике, а именно к проводам связи и применяется на линиях телефонной связи. В процессе эксплуатации кабельных линий нередки случаи повреждения оболочек кабелей. Для контроля за целостностью оболочек существует способ постановки кабелей под избыточное воздушное давление, который на практике не позволяет оперативно определить возникшее нарушение целостности оболочки кабеля, т.к. изменение давления от утечки воздуха распространяется вдоль линии со скоростью не более 1 км в сутки, а определение места повреждения вообще невозможно. Авторам предлагаемого изобретения неизвестны аналоги, позволяющие оперативно и с высокой точностью определить возникновение повреждения и его местонахождение. Для обнаружения повреждения оболочки кабеля предлагается использовать коаксиальные проводники, вмонтированные в оболочку кабеля, изолированные между собой материалом оболочки или специальным слоем изоляции, один из которых заземлен, а второй находится под высоким постоянным напряжением относительно другого. Предлагаются несколько способов использования устройства. Для контроля целостности оболочки измеряют ток утечки между коаксиальными проводниками. При неповрежденной оболочке кабеля ток в проводниках обусловливается током утечки изоляции между ними и составляет не более 1 мкА. При поврежденной оболочке кабеля во внутреннем изоляционном слое происходит электрический пробой воздушного зазора между проводниками с образованием на поверхности изоляции электропроводящей дорожки, при этом в цепи возникает ток, превышающий ток утечки в сотни раз, что будет сигнализировать о повреждении кабеля. Для обнаружения места повреждения кабеля при замыкании проводников (фиг. 1) измеряют сопротивления между точками А, В, С, D. По формуле определяют отношения длины кабеля от его концов до повреждения независимо от сопротивления контакта в месте замыкания. Для обнаружения повреждения кабеля при обрыве одного или обоих проводников (фиг. 2) измеряют электрические мкости между точками А, В, С, D. По формуле(фиг. 4) производится определение отношения длин отрезков кабеля от его концов до повреждения. Возможный пример практической реализации предлагаемого устройства показан на фиг. 3, где 1 полиэтиленовая оболочка кабеля, 2 - наружный коаксиальный проводник, 3 - внутренние экструдированные полиэтиленовые слои, 4 - средний, 5 - внутренний коаксиальный проводник, 6 - поясная изоляция сердечника, 7 - экранный провод, 8 - сердечник кабеля. Коаксиальные проводники выполнены из алюмополимерной пленки. В целях электробезопасности внутренний и наружный проводники имеют нулевой потенциал относительно земли. На средний проводник подано высокое постоянное напряжение относительно земли. Предлагаемый способ применения устройства при помощи прибора для контроля целостности оболочки кабеля и обнаружения места ее повреждения показан на фиг. 4. Центральный контроллер производит управление через PIC контроллеры коммутаторами, которые в зависимости от режима работы производят подключение к контролируемым слоям блоков измерения электрической мкости (блоки С), измерителя электрического сопротивления (блоки R), блока высокого напряжения. Сигналы с блоков поступают в процессор напрямую или через PIC контроллеры. Контроллер производит обработку сигналов с блоков и выводит результаты и сигнал тревоги на блок индикатора. В режиме охраны производятся контроль электрического сопротивления наружного алюмополимерного слоя и измерение тока утечки в среднем алюмополимерном слое от воздействия высокого напряжения (4000 В). При изменении какой-либо из величин контроллер выдат на индикатор сигнал тревоги, коммутатором отключает блок высокого напряжения и переходит в режим определения места повреждения. В режиме определения места повреждения процессор поочердно через коммутатор производит подключение к линии блоков R и С, получает с них результаты измерений, вычисляет характер повреждения и расстояние до места повреждения. Затем процессор выдает на индикатор сведения о характере повреждения и расстояние до места повреждения. После ликвидации повреждения кабеля прибор переводится в режим охраны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кабель связи, содержащий сердечник, изоляцию и оболочку, отличающийся тем, что в его оболочку вмонтированы коаксиальные относительно сердечника и относительно друг друга трубчатые проводники, при этом указанные проводники изолированы друг от друга материалом оболочки или специальным слоем изоляции и находятся под высоким постоянным напряжением относительно друг друга. 2. Способ контроля целостности оболочки кабеля по п.1, содержащий следующие этапы:-1 008653 подают высокое напряжение на коаксиальные проводники и измеряют ток утечки между данными проводниками. 3. Способ по п.2, заключающийся в том, что при пробое изоляции между коаксиальными проводниками по результатам измерения токов утечки рассчитывают расстояние до места повреждения. 4. Способ по п.2, заключающийся в том, что при обрыве одного или обоих коаксиальных проводников измеряют электрические мкости между точками подключения проводников и рассчитывают расстояние до места повреждения.
