Настроечное устройство

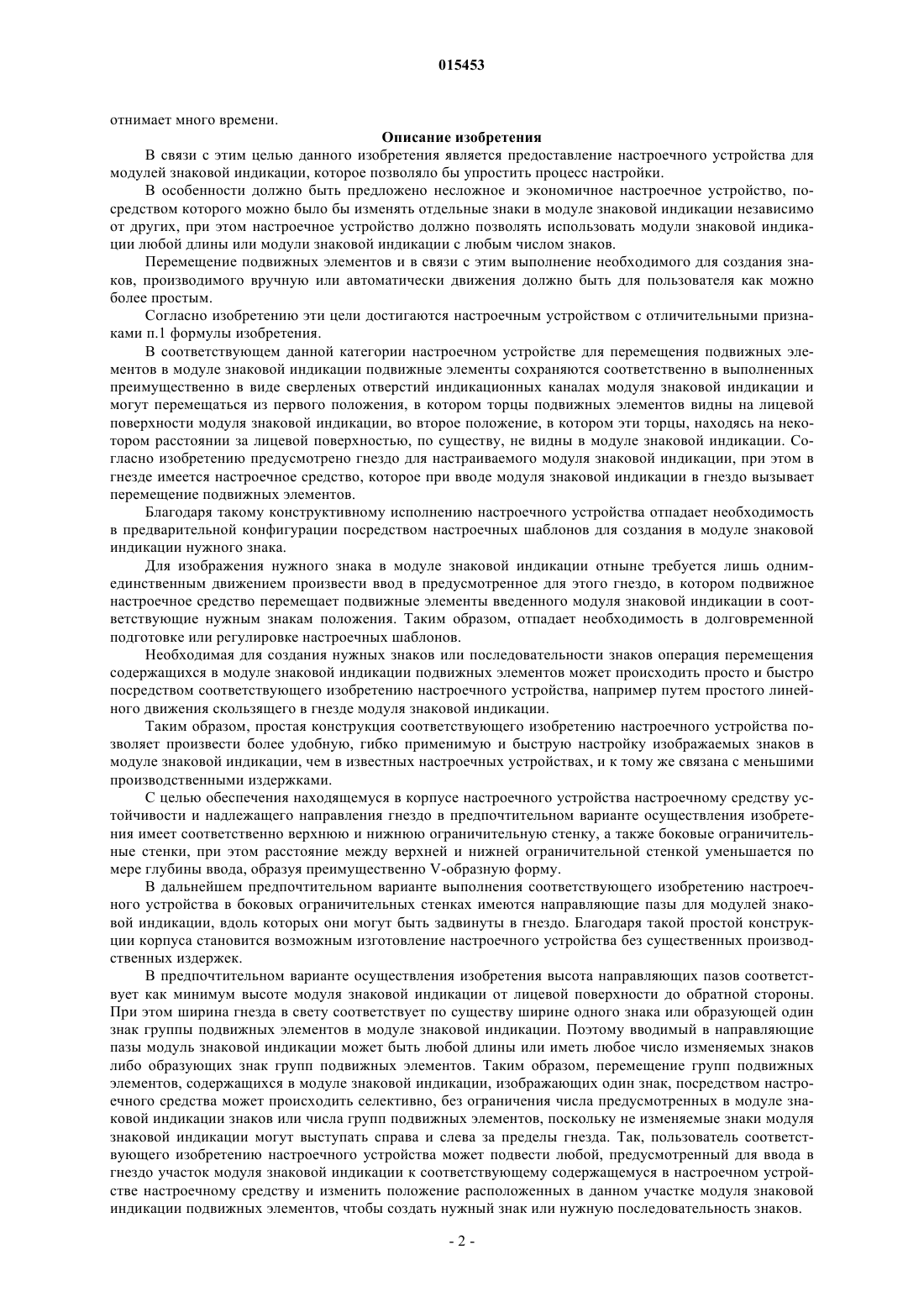

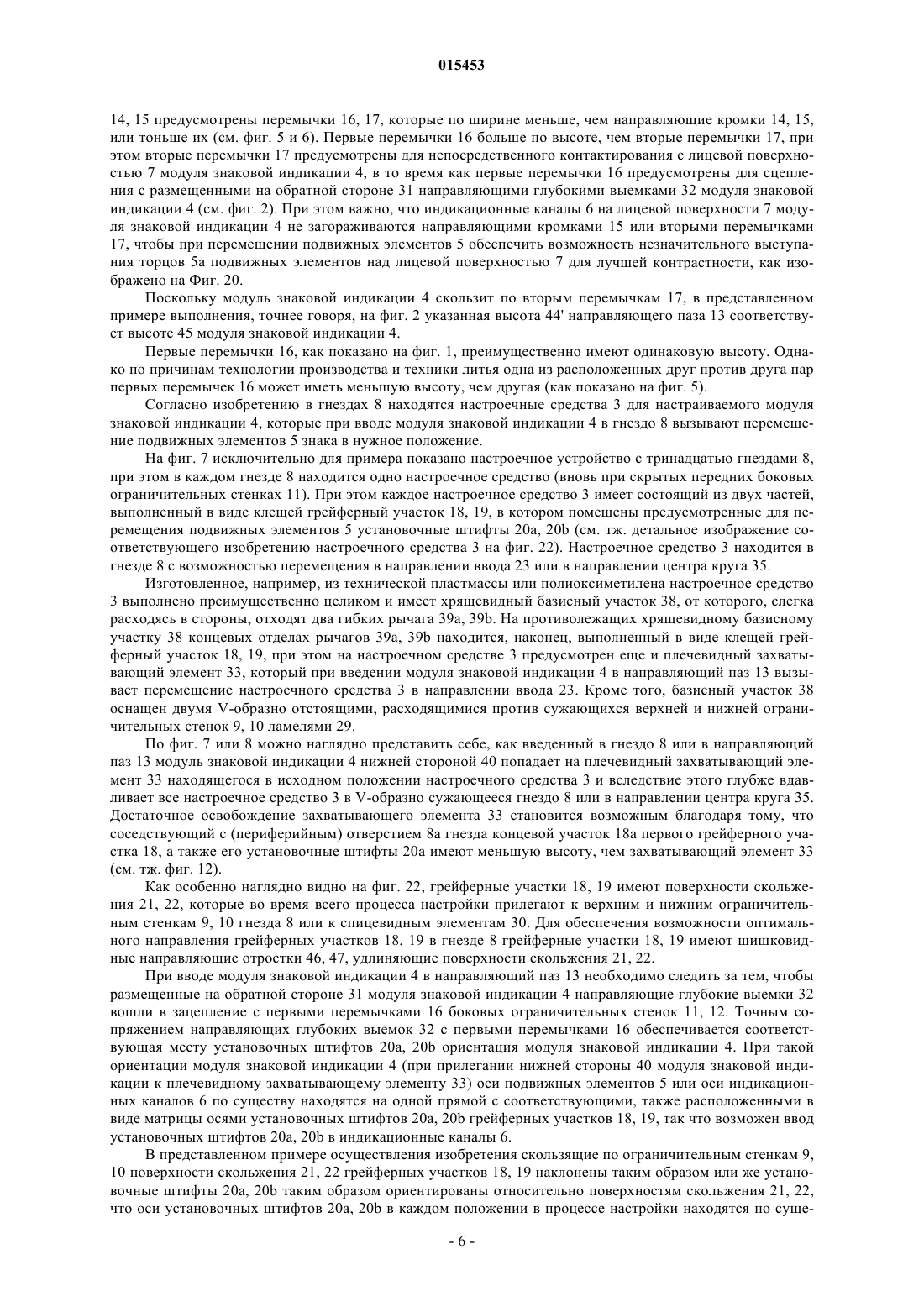

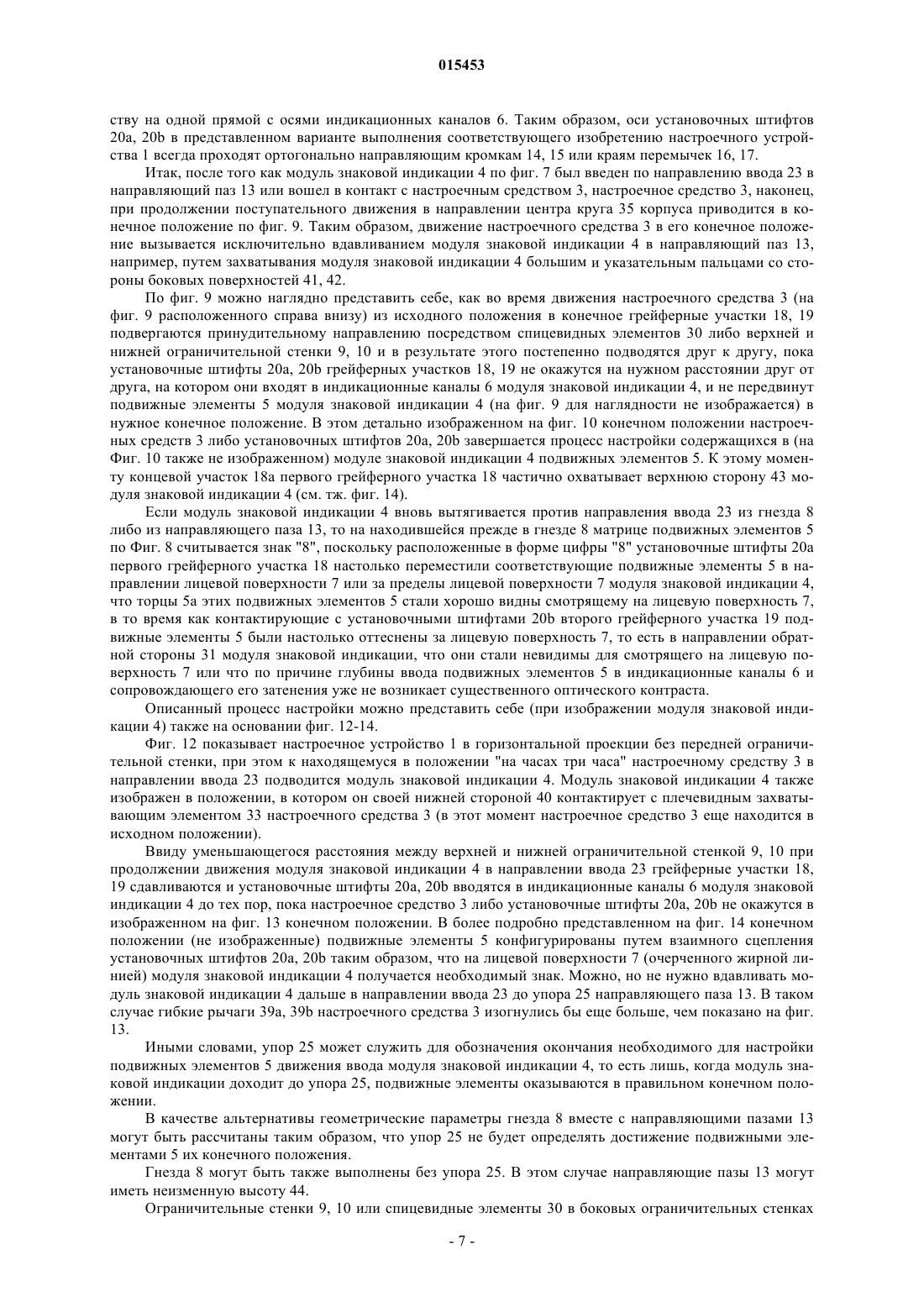

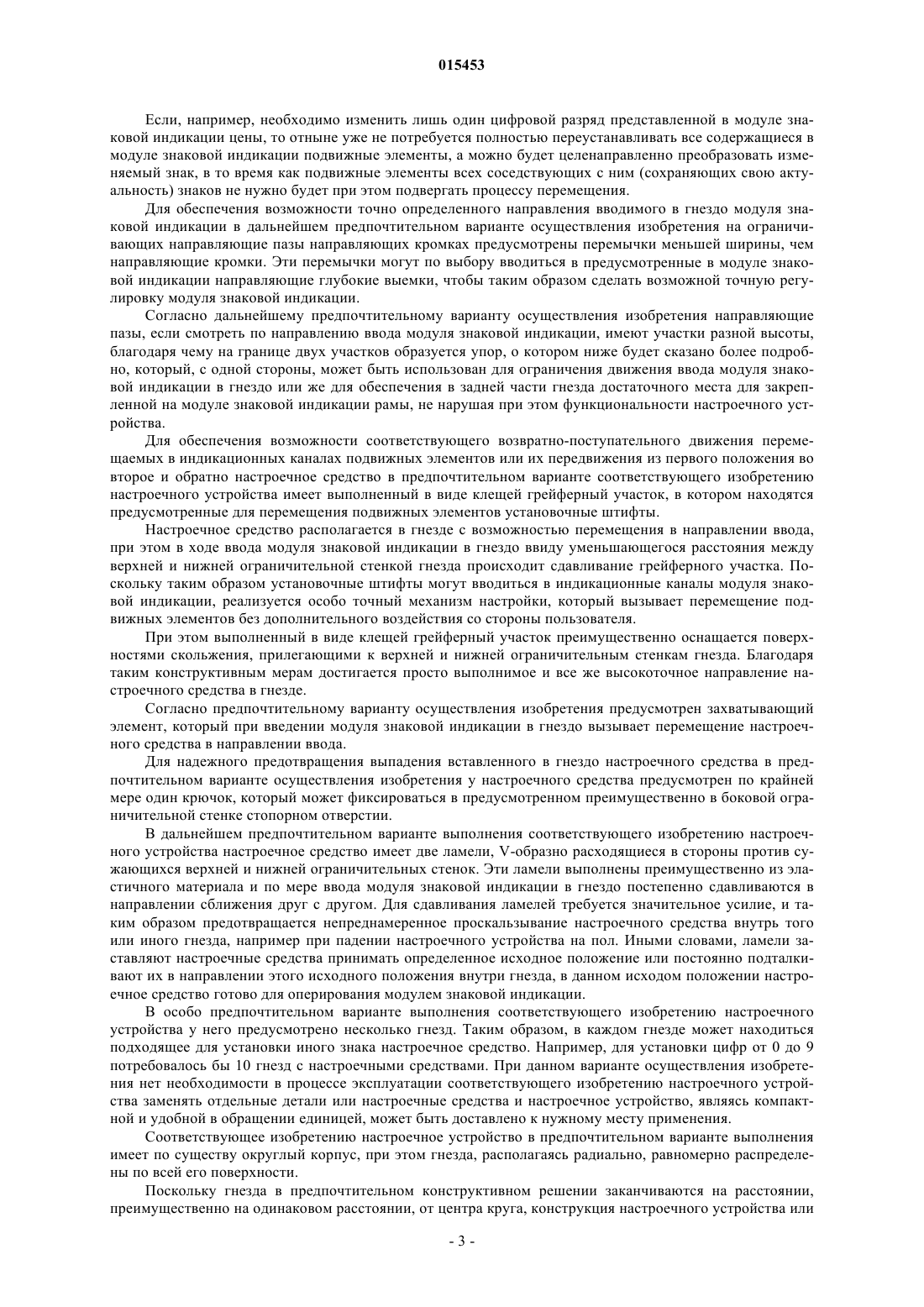

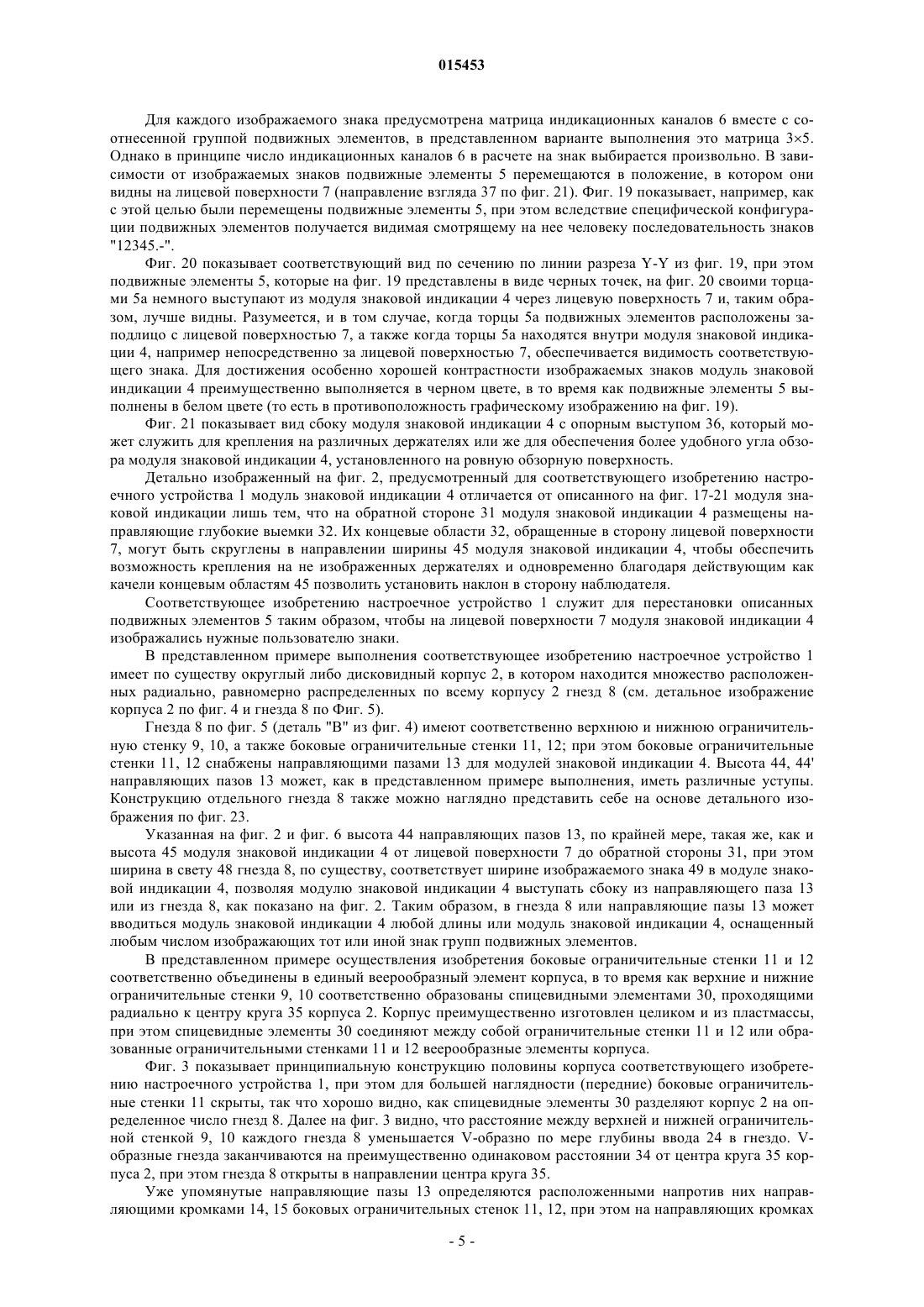

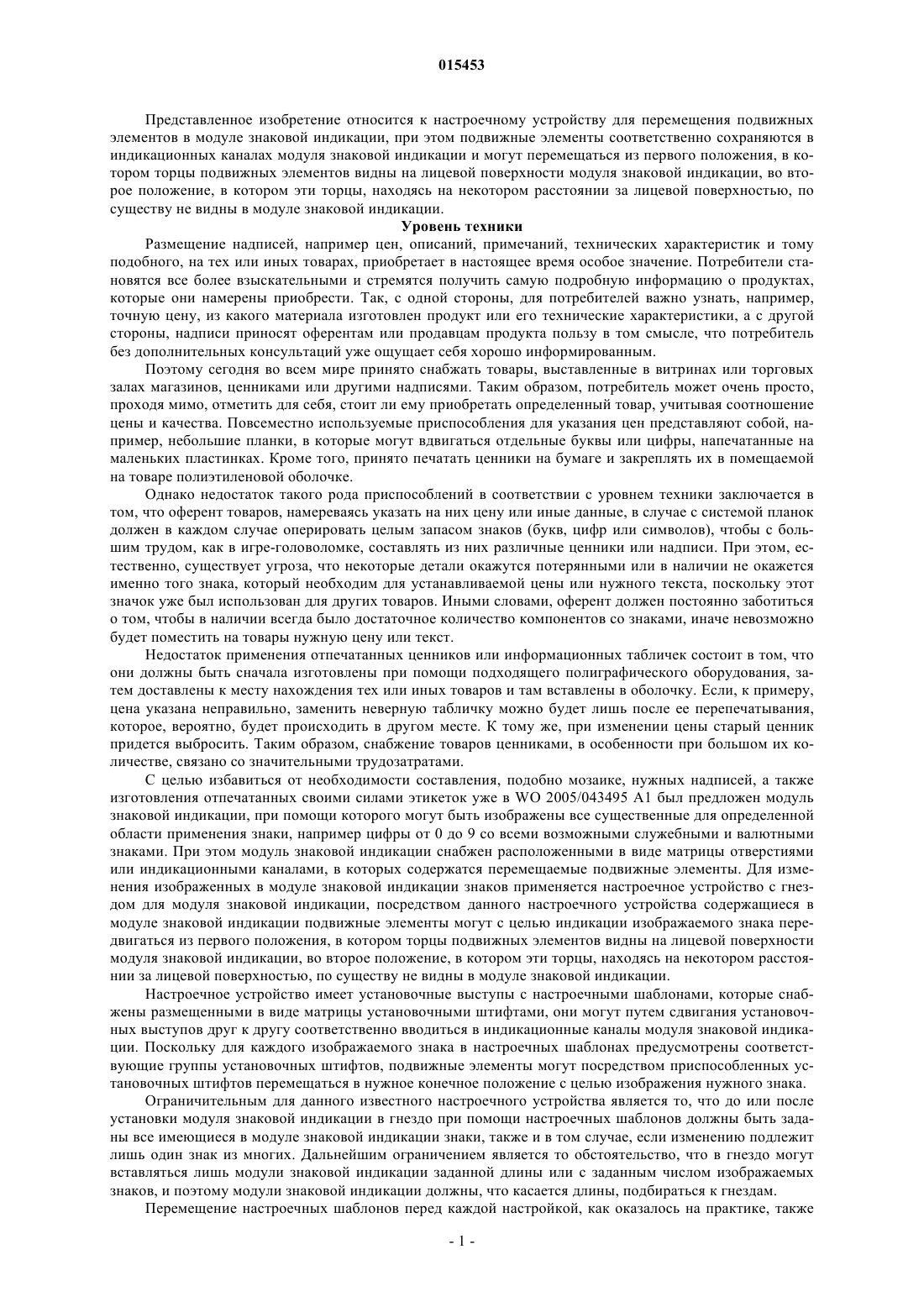

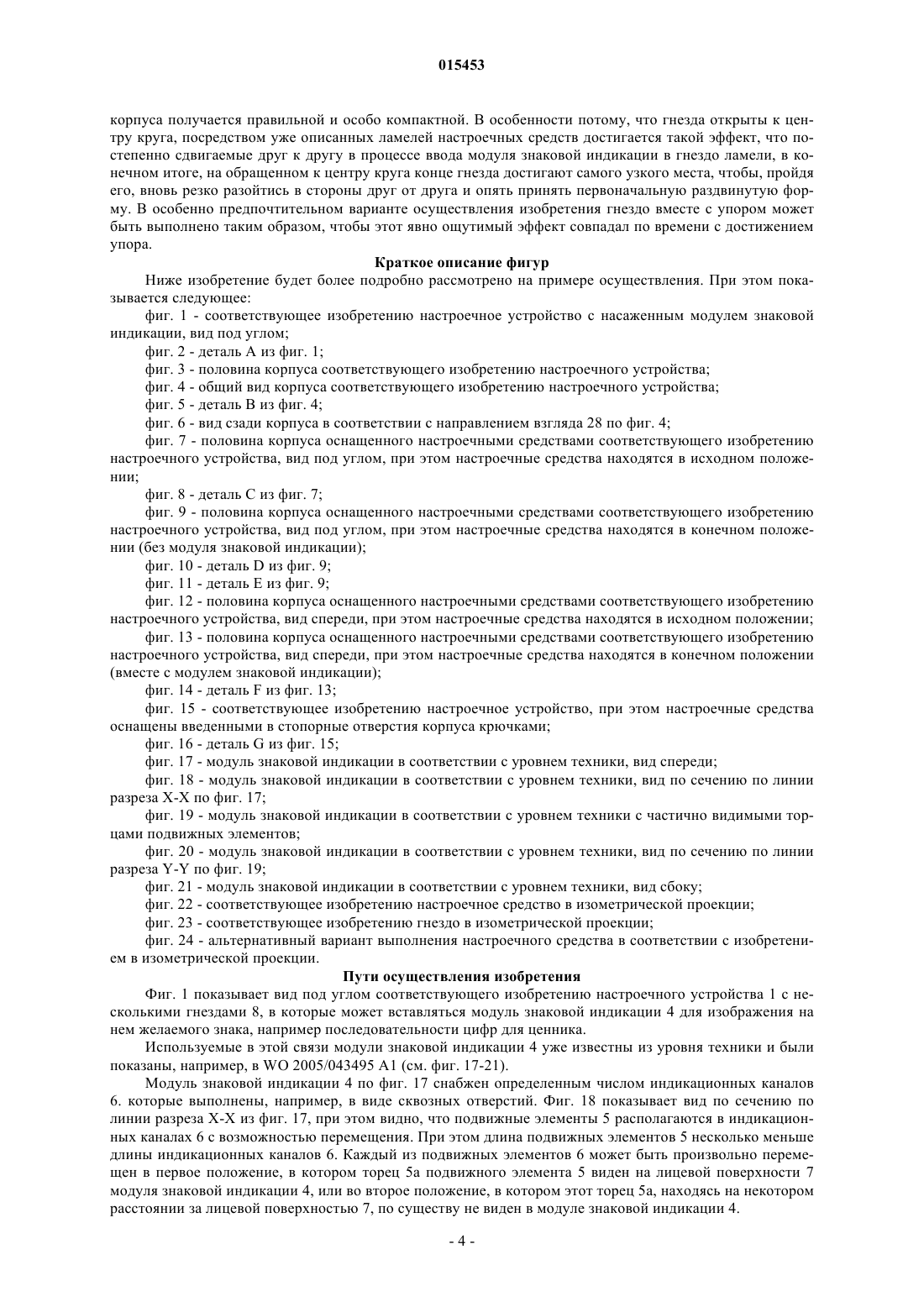

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента Настроечное устройство (1) для перемещения подвижных элементов в модуле знаковой индикации,при этом подвижные элементы соответственно содержатся в индикационных каналах модуля знаковой индикации и могут перемещаться из первого положения, в котором торцы подвижных элементов видны на лицевой поверхности (7) модуля знаковой индикации, во второе положение, в котором эти торцы, находясь на некотором расстоянии за лицевой поверхностью (7), размещены,по существу, невидимо в модуле знаковой индикации. Для обеспечения возможности гибкой и быстрой настройки последовательности знаков любой длины в модуле знаковой индикации согласно изобретению для настраиваемого модуля знаковой индикации предусмотрено по крайней мере одно гнездо (8), при этом в гнезде (8) помещается настроечное средство (3), которое вызывает перемещение подвижных элементов при вводе модуля знаковой индикации в гнездо (8). 015453 Представленное изобретение относится к настроечному устройству для перемещения подвижных элементов в модуле знаковой индикации, при этом подвижные элементы соответственно сохраняются в индикационных каналах модуля знаковой индикации и могут перемещаться из первого положения, в котором торцы подвижных элементов видны на лицевой поверхности модуля знаковой индикации, во второе положение, в котором эти торцы, находясь на некотором расстоянии за лицевой поверхностью, по существу не видны в модуле знаковой индикации. Уровень техники Размещение надписей, например цен, описаний, примечаний, технических характеристик и тому подобного, на тех или иных товарах, приобретает в настоящее время особое значение. Потребители становятся все более взыскательными и стремятся получить самую подробную информацию о продуктах,которые они намерены приобрести. Так, с одной стороны, для потребителей важно узнать, например,точную цену, из какого материала изготовлен продукт или его технические характеристики, а с другой стороны, надписи приносят оферентам или продавцам продукта пользу в том смысле, что потребитель без дополнительных консультаций уже ощущает себя хорошо информированным. Поэтому сегодня во всем мире принято снабжать товары, выставленные в витринах или торговых залах магазинов, ценниками или другими надписями. Таким образом, потребитель может очень просто,проходя мимо, отметить для себя, стоит ли ему приобретать определенный товар, учитывая соотношение цены и качества. Повсеместно используемые приспособления для указания цен представляют собой, например, небольшие планки, в которые могут вдвигаться отдельные буквы или цифры, напечатанные на маленьких пластинках. Кроме того, принято печатать ценники на бумаге и закреплять их в помещаемой на товаре полиэтиленовой оболочке. Однако недостаток такого рода приспособлений в соответствии с уровнем техники заключается в том, что оферент товаров, намереваясь указать на них цену или иные данные, в случае с системой планок должен в каждом случае оперировать целым запасом знаков (букв, цифр или символов), чтобы с большим трудом, как в игре-головоломке, составлять из них различные ценники или надписи. При этом, естественно, существует угроза, что некоторые детали окажутся потерянными или в наличии не окажется именно того знака, который необходим для устанавливаемой цены или нужного текста, поскольку этот значок уже был использован для других товаров. Иными словами, оферент должен постоянно заботиться о том, чтобы в наличии всегда было достаточное количество компонентов со знаками, иначе невозможно будет поместить на товары нужную цену или текст. Недостаток применения отпечатанных ценников или информационных табличек состоит в том, что они должны быть сначала изготовлены при помощи подходящего полиграфического оборудования, затем доставлены к месту нахождения тех или иных товаров и там вставлены в оболочку. Если, к примеру,цена указана неправильно, заменить неверную табличку можно будет лишь после ее перепечатывания,которое, вероятно, будет происходить в другом месте. К тому же, при изменении цены старый ценник придется выбросить. Таким образом, снабжение товаров ценниками, в особенности при большом их количестве, связано со значительными трудозатратами. С целью избавиться от необходимости составления, подобно мозаике, нужных надписей, а также изготовления отпечатанных своими силами этикеток уже в WO 2005/043495 А 1 был предложен модуль знаковой индикации, при помощи которого могут быть изображены все существенные для определенной области применения знаки, например цифры от 0 до 9 со всеми возможными служебными и валютными знаками. При этом модуль знаковой индикации снабжен расположенными в виде матрицы отверстиями или индикационными каналами, в которых содержатся перемещаемые подвижные элементы. Для изменения изображенных в модуле знаковой индикации знаков применяется настроечное устройство с гнездом для модуля знаковой индикации, посредством данного настроечного устройства содержащиеся в модуле знаковой индикации подвижные элементы могут с целью индикации изображаемого знака передвигаться из первого положения, в котором торцы подвижных элементов видны на лицевой поверхности модуля знаковой индикации, во второе положение, в котором эти торцы, находясь на некотором расстоянии за лицевой поверхностью, по существу не видны в модуле знаковой индикации. Настроечное устройство имеет установочные выступы с настроечными шаблонами, которые снабжены размещенными в виде матрицы установочными штифтами, они могут путем сдвигания установочных выступов друг к другу соответственно вводиться в индикационные каналы модуля знаковой индикации. Поскольку для каждого изображаемого знака в настроечных шаблонах предусмотрены соответствующие группы установочных штифтов, подвижные элементы могут посредством приспособленных установочных штифтов перемещаться в нужное конечное положение с целью изображения нужного знака. Ограничительным для данного известного настроечного устройства является то, что до или после установки модуля знаковой индикации в гнездо при помощи настроечных шаблонов должны быть заданы все имеющиеся в модуле знаковой индикации знаки, также и в том случае, если изменению подлежит лишь один знак из многих. Дальнейшим ограничением является то обстоятельство, что в гнездо могут вставляться лишь модули знаковой индикации заданной длины или с заданным числом изображаемых знаков, и поэтому модули знаковой индикации должны, что касается длины, подбираться к гнездам. Перемещение настроечных шаблонов перед каждой настройкой, как оказалось на практике, также-1 015453 отнимает много времени. Описание изобретения В связи с этим целью данного изобретения является предоставление настроечного устройства для модулей знаковой индикации, которое позволяло бы упростить процесс настройки. В особенности должно быть предложено несложное и экономичное настроечное устройство, посредством которого можно было бы изменять отдельные знаки в модуле знаковой индикации независимо от других, при этом настроечное устройство должно позволять использовать модули знаковой индикации любой длины или модули знаковой индикации с любым числом знаков. Перемещение подвижных элементов и в связи с этим выполнение необходимого для создания знаков, производимого вручную или автоматически движения должно быть для пользователя как можно более простым. Согласно изобретению эти цели достигаются настроечным устройством с отличительными признаками п.1 формулы изобретения. В соответствующем данной категории настроечном устройстве для перемещения подвижных элементов в модуле знаковой индикации подвижные элементы сохраняются соответственно в выполненных преимущественно в виде сверленых отверстий индикационных каналах модуля знаковой индикации и могут перемещаться из первого положения, в котором торцы подвижных элементов видны на лицевой поверхности модуля знаковой индикации, во второе положение, в котором эти торцы, находясь на некотором расстоянии за лицевой поверхностью, по существу, не видны в модуле знаковой индикации. Согласно изобретению предусмотрено гнездо для настраиваемого модуля знаковой индикации, при этом в гнезде имеется настроечное средство, которое при вводе модуля знаковой индикации в гнездо вызывает перемещение подвижных элементов. Благодаря такому конструктивному исполнению настроечного устройства отпадает необходимость в предварительной конфигурации посредством настроечных шаблонов для создания в модуле знаковой индикации нужного знака. Для изображения нужного знака в модуле знаковой индикации отныне требуется лишь однимединственным движением произвести ввод в предусмотренное для этого гнездо, в котором подвижное настроечное средство перемещает подвижные элементы введенного модуля знаковой индикации в соответствующие нужным знакам положения. Таким образом, отпадает необходимость в долговременной подготовке или регулировке настроечных шаблонов. Необходимая для создания нужных знаков или последовательности знаков операция перемещения содержащихся в модуле знаковой индикации подвижных элементов может происходить просто и быстро посредством соответствующего изобретению настроечного устройства, например путем простого линейного движения скользящего в гнезде модуля знаковой индикации. Таким образом, простая конструкция соответствующего изобретению настроечного устройства позволяет произвести более удобную, гибко применимую и быструю настройку изображаемых знаков в модуле знаковой индикации, чем в известных настроечных устройствах, и к тому же связана с меньшими производственными издержками. С целью обеспечения находящемуся в корпусе настроечного устройства настроечному средству устойчивости и надлежащего направления гнездо в предпочтительном варианте осуществления изобретения имеет соответственно верхнюю и нижнюю ограничительную стенку, а также боковые ограничительные стенки, при этом расстояние между верхней и нижней ограничительной стенкой уменьшается по мере глубины ввода, образуя преимущественно V-образную форму. В дальнейшем предпочтительном варианте выполнения соответствующего изобретению настроечного устройства в боковых ограничительных стенках имеются направляющие пазы для модулей знаковой индикации, вдоль которых они могут быть задвинуты в гнездо. Благодаря такой простой конструкции корпуса становится возможным изготовление настроечного устройства без существенных производственных издержек. В предпочтительном варианте осуществления изобретения высота направляющих пазов соответствует как минимум высоте модуля знаковой индикации от лицевой поверхности до обратной стороны. При этом ширина гнезда в свету соответствует по существу ширине одного знака или образующей один знак группы подвижных элементов в модуле знаковой индикации. Поэтому вводимый в направляющие пазы модуль знаковой индикации может быть любой длины или иметь любое число изменяемых знаков либо образующих знак групп подвижных элементов. Таким образом, перемещение групп подвижных элементов, содержащихся в модуле знаковой индикации, изображающих один знак, посредством настроечного средства может происходить селективно, без ограничения числа предусмотренных в модуле знаковой индикации знаков или числа групп подвижных элементов, поскольку не изменяемые знаки модуля знаковой индикации могут выступать справа и слева за пределы гнезда. Так, пользователь соответствующего изобретению настроечного устройства может подвести любой, предусмотренный для ввода в гнездо участок модуля знаковой индикации к соответствующему содержащемуся в настроечном устройстве настроечному средству и изменить положение расположенных в данном участке модуля знаковой индикации подвижных элементов, чтобы создать нужный знак или нужную последовательность знаков.-2 015453 Если, например, необходимо изменить лишь один цифровой разряд представленной в модуле знаковой индикации цены, то отныне уже не потребуется полностью переустанавливать все содержащиеся в модуле знаковой индикации подвижные элементы, а можно будет целенаправленно преобразовать изменяемый знак, в то время как подвижные элементы всех соседствующих с ним (сохраняющих свою актуальность) знаков не нужно будет при этом подвергать процессу перемещения. Для обеспечения возможности точно определенного направления вводимого в гнездо модуля знаковой индикации в дальнейшем предпочтительном варианте осуществления изобретения на ограничивающих направляющие пазы направляющих кромках предусмотрены перемычки меньшей ширины, чем направляющие кромки. Эти перемычки могут по выбору вводиться в предусмотренные в модуле знаковой индикации направляющие глубокие выемки, чтобы таким образом сделать возможной точную регулировку модуля знаковой индикации. Согласно дальнейшему предпочтительному варианту осуществления изобретения направляющие пазы, если смотреть по направлению ввода модуля знаковой индикации, имеют участки разной высоты,благодаря чему на границе двух участков образуется упор, о котором ниже будет сказано более подробно, который, с одной стороны, может быть использован для ограничения движения ввода модуля знаковой индикации в гнездо или же для обеспечения в задней части гнезда достаточного места для закрепленной на модуле знаковой индикации рамы, не нарушая при этом функциональности настроечного устройства. Для обеспечения возможности соответствующего возвратно-поступательного движения перемещаемых в индикационных каналах подвижных элементов или их передвижения из первого положения во второе и обратно настроечное средство в предпочтительном варианте соответствующего изобретению настроечного устройства имеет выполненный в виде клещей грейферный участок, в котором находятся предусмотренные для перемещения подвижных элементов установочные штифты. Настроечное средство располагается в гнезде с возможностью перемещения в направлении ввода,при этом в ходе ввода модуля знаковой индикации в гнездо ввиду уменьшающегося расстояния между верхней и нижней ограничительной стенкой гнезда происходит сдавливание грейферного участка. Поскольку таким образом установочные штифты могут вводиться в индикационные каналы модуля знаковой индикации, реализуется особо точный механизм настройки, который вызывает перемещение подвижных элементов без дополнительного воздействия со стороны пользователя. При этом выполненный в виде клещей грейферный участок преимущественно оснащается поверхностями скольжения, прилегающими к верхней и нижней ограничительным стенкам гнезда. Благодаря таким конструктивным мерам достигается просто выполнимое и все же высокоточное направление настроечного средства в гнезде. Согласно предпочтительному варианту осуществления изобретения предусмотрен захватывающий элемент, который при введении модуля знаковой индикации в гнездо вызывает перемещение настроечного средства в направлении ввода. Для надежного предотвращения выпадения вставленного в гнездо настроечного средства в предпочтительном варианте осуществления изобретения у настроечного средства предусмотрен по крайней мере один крючок, который может фиксироваться в предусмотренном преимущественно в боковой ограничительной стенке стопорном отверстии. В дальнейшем предпочтительном варианте выполнения соответствующего изобретению настроечного устройства настроечное средство имеет две ламели, V-образно расходящиеся в стороны против сужающихся верхней и нижней ограничительных стенок. Эти ламели выполнены преимущественно из эластичного материала и по мере ввода модуля знаковой индикации в гнездо постепенно сдавливаются в направлении сближения друг с другом. Для сдавливания ламелей требуется значительное усилие, и таким образом предотвращается непреднамеренное проскальзывание настроечного средства внутрь того или иного гнезда, например при падении настроечного устройства на пол. Иными словами, ламели заставляют настроечные средства принимать определенное исходное положение или постоянно подталкивают их в направлении этого исходного положения внутри гнезда, в данном исходом положении настроечное средство готово для оперирования модулем знаковой индикации. В особо предпочтительном варианте выполнения соответствующего изобретению настроечного устройства у него предусмотрено несколько гнезд. Таким образом, в каждом гнезде может находиться подходящее для установки иного знака настроечное средство. Например, для установки цифр от 0 до 9 потребовалось бы 10 гнезд с настроечными средствами. При данном варианте осуществления изобретения нет необходимости в процессе эксплуатации соответствующего изобретению настроечного устройства заменять отдельные детали или настроечные средства и настроечное устройство, являясь компактной и удобной в обращении единицей, может быть доставлено к нужному месту применения. Соответствующее изобретению настроечное устройство в предпочтительном варианте выполнения имеет по существу округлый корпус, при этом гнезда, располагаясь радиально, равномерно распределены по всей его поверхности. Поскольку гнезда в предпочтительном конструктивном решении заканчиваются на расстоянии,преимущественно на одинаковом расстоянии, от центра круга, конструкция настроечного устройства или-3 015453 корпуса получается правильной и особо компактной. В особенности потому, что гнезда открыты к центру круга, посредством уже описанных ламелей настроечных средств достигается такой эффект, что постепенно сдвигаемые друг к другу в процессе ввода модуля знаковой индикации в гнездо ламели, в конечном итоге, на обращенном к центру круга конце гнезда достигают самого узкого места, чтобы, пройдя его, вновь резко разойтись в стороны друг от друга и опять принять первоначальную раздвинутую форму. В особенно предпочтительном варианте осуществления изобретения гнездо вместе с упором может быть выполнено таким образом, чтобы этот явно ощутимый эффект совпадал по времени с достижением упора. Краткое описание фигур Ниже изобретение будет более подробно рассмотрено на примере осуществления. При этом показывается следующее: фиг. 1 - соответствующее изобретению настроечное устройство с насаженным модулем знаковой индикации, вид под углом; фиг. 2 - деталь А из фиг. 1; фиг. 3 - половина корпуса соответствующего изобретению настроечного устройства; фиг. 4 - общий вид корпуса соответствующего изобретению настроечного устройства; фиг. 5 - деталь В из фиг. 4; фиг. 6 - вид сзади корпуса в соответствии с направлением взгляда 28 по фиг. 4; фиг. 7 - половина корпуса оснащенного настроечными средствами соответствующего изобретению настроечного устройства, вид под углом, при этом настроечные средства находятся в исходном положении; фиг. 8 - деталь С из фиг. 7; фиг. 9 - половина корпуса оснащенного настроечными средствами соответствующего изобретению настроечного устройства, вид под углом, при этом настроечные средства находятся в конечном положении (без модуля знаковой индикации); фиг. 10 - деталь D из фиг. 9; фиг. 11 - деталь Е из фиг. 9; фиг. 12 - половина корпуса оснащенного настроечными средствами соответствующего изобретению настроечного устройства, вид спереди, при этом настроечные средства находятся в исходном положении; фиг. 13 - половина корпуса оснащенного настроечными средствами соответствующего изобретению настроечного устройства, вид спереди, при этом настроечные средства находятся в конечном положении(вместе с модулем знаковой индикации); фиг. 14 - деталь F из фиг. 13; фиг. 15 - соответствующее изобретению настроечное устройство, при этом настроечные средства оснащены введенными в стопорные отверстия корпуса крючками; фиг. 16 - деталь G из фиг. 15; фиг. 17 - модуль знаковой индикации в соответствии с уровнем техники, вид спереди; фиг. 18 - модуль знаковой индикации в соответствии с уровнем техники, вид по сечению по линии разреза Х-Х по фиг. 17; фиг. 19 - модуль знаковой индикации в соответствии с уровнем техники с частично видимыми торцами подвижных элементов; фиг. 20 - модуль знаковой индикации в соответствии с уровнем техники, вид по сечению по линии разреза Y-Y по фиг. 19; фиг. 21 - модуль знаковой индикации в соответствии с уровнем техники, вид сбоку; фиг. 22 - соответствующее изобретению настроечное средство в изометрической проекции; фиг. 23 - соответствующее изобретению гнездо в изометрической проекции; фиг. 24 - альтернативный вариант выполнения настроечного средства в соответствии с изобретением в изометрической проекции. Пути осуществления изобретения Фиг. 1 показывает вид под углом соответствующего изобретению настроечного устройства 1 с несколькими гнездами 8, в которые может вставляться модуль знаковой индикации 4 для изображения на нем желаемого знака, например последовательности цифр для ценника. Используемые в этой связи модули знаковой индикации 4 уже известны из уровня техники и были показаны, например, в WO 2005/043495 А 1 (см. фиг. 17-21). Модуль знаковой индикации 4 по фиг. 17 снабжен определенным числом индикационных каналов 6. которые выполнены, например, в виде сквозных отверстий. Фиг. 18 показывает вид по сечению по линии разреза Х-Х из фиг. 17, при этом видно, что подвижные элементы 5 располагаются в индикационных каналах 6 с возможностью перемещения. При этом длина подвижных элементов 5 несколько меньше длины индикационных каналов 6. Каждый из подвижных элементов 6 может быть произвольно перемещен в первое положение, в котором торец 5 а подвижного элемента 5 виден на лицевой поверхности 7 модуля знаковой индикации 4, или во второе положение, в котором этот торец 5 а, находясь на некотором расстоянии за лицевой поверхностью 7, по существу не виден в модуле знаковой индикации 4.-4 015453 Для каждого изображаемого знака предусмотрена матрица индикационных каналов 6 вместе с соотнесенной группой подвижных элементов, в представленном варианте выполнения это матрица 35. Однако в принципе число индикационных каналов 6 в расчете на знак выбирается произвольно. В зависимости от изображаемых знаков подвижные элементы 5 перемещаются в положение, в котором они видны на лицевой поверхности 7 (направление взгляда 37 по фиг. 21). Фиг. 19 показывает, например, как с этой целью были перемещены подвижные элементы 5, при этом вследствие специфической конфигурации подвижных элементов получается видимая смотрящему на нее человеку последовательность знаков"12345.-". Фиг. 20 показывает соответствующий вид по сечению по линии разреза Y-Y из фиг. 19, при этом подвижные элементы 5, которые на фиг. 19 представлены в виде черных точек, на фиг. 20 своими торцами 5 а немного выступают из модуля знаковой индикации 4 через лицевую поверхность 7 и, таким образом, лучше видны. Разумеется, и в том случае, когда торцы 5 а подвижных элементов расположены заподлицо с лицевой поверхностью 7, а также когда торцы 5 а находятся внутри модуля знаковой индикации 4, например непосредственно за лицевой поверхностью 7, обеспечивается видимость соответствующего знака. Для достижения особенно хорошей контрастности изображаемых знаков модуль знаковой индикации 4 преимущественно выполняется в черном цвете, в то время как подвижные элементы 5 выполнены в белом цвете (то есть в противоположность графическому изображению на фиг. 19). Фиг. 21 показывает вид сбоку модуля знаковой индикации 4 с опорным выступом 36, который может служить для крепления на различных держателях или же для обеспечения более удобного угла обзора модуля знаковой индикации 4, установленного на ровную обзорную поверхность. Детально изображенный на фиг. 2, предусмотренный для соответствующего изобретению настроечного устройства 1 модуль знаковой индикации 4 отличается от описанного на фиг. 17-21 модуля знаковой индикации лишь тем, что на обратной стороне 31 модуля знаковой индикации 4 размещены направляющие глубокие выемки 32. Их концевые области 32, обращенные в сторону лицевой поверхности 7, могут быть скруглены в направлении ширины 45 модуля знаковой индикации 4, чтобы обеспечить возможность крепления на не изображенных держателях и одновременно благодаря действующим как качели концевым областям 45 позволить установить наклон в сторону наблюдателя. Соответствующее изобретению настроечное устройство 1 служит для перестановки описанных подвижных элементов 5 таким образом, чтобы на лицевой поверхности 7 модуля знаковой индикации 4 изображались нужные пользователю знаки. В представленном примере выполнения соответствующее изобретению настроечное устройство 1 имеет по существу округлый либо дисковидный корпус 2, в котором находится множество расположенных радиально, равномерно распределенных по всему корпусу 2 гнезд 8 (см. детальное изображение корпуса 2 по фиг. 4 и гнезда 8 по Фиг. 5). Гнезда 8 по фиг. 5 (деталь "В" из фиг. 4) имеют соответственно верхнюю и нижнюю ограничительную стенку 9, 10, а также боковые ограничительные стенки 11, 12; при этом боковые ограничительные стенки 11, 12 снабжены направляющими пазами 13 для модулей знаковой индикации 4. Высота 44, 44' направляющих пазов 13 может, как в представленном примере выполнения, иметь различные уступы. Конструкцию отдельного гнезда 8 также можно наглядно представить себе на основе детального изображения по фиг. 23. Указанная на фиг. 2 и фиг. 6 высота 44 направляющих пазов 13, по крайней мере, такая же, как и высота 45 модуля знаковой индикации 4 от лицевой поверхности 7 до обратной стороны 31, при этом ширина в свету 48 гнезда 8, по существу, соответствует ширине изображаемого знака 49 в модуле знаковой индикации 4, позволяя модулю знаковой индикации 4 выступать сбоку из направляющего паза 13 или из гнезда 8, как показано на фиг. 2. Таким образом, в гнезда 8 или направляющие пазы 13 может вводиться модуль знаковой индикации 4 любой длины или модуль знаковой индикации 4, оснащенный любым числом изображающих тот или иной знак групп подвижных элементов. В представленном примере осуществления изобретения боковые ограничительные стенки 11 и 12 соответственно объединены в единый веерообразный элемент корпуса, в то время как верхние и нижние ограничительные стенки 9, 10 соответственно образованы спицевидными элементами 30, проходящими радиально к центру круга 35 корпуса 2. Корпус преимущественно изготовлен целиком и из пластмассы,при этом спицевидные элементы 30 соединяют между собой ограничительные стенки 11 и 12 или образованные ограничительными стенками 11 и 12 веерообразные элементы корпуса. Фиг. 3 показывает принципиальную конструкцию половины корпуса соответствующего изобретению настроечного устройства 1, при этом для большей наглядности (передние) боковые ограничительные стенки 11 скрыты, так что хорошо видно, как спицевидные элементы 30 разделяют корпус 2 на определенное число гнезд 8. Далее на фиг. 3 видно, что расстояние между верхней и нижней ограничительной стенкой 9, 10 каждого гнезда 8 уменьшается V-образно по мере глубины ввода 24 в гнездо. Vобразные гнезда заканчиваются на преимущественно одинаковом расстоянии 34 от центра круга 35 корпуса 2, при этом гнезда 8 открыты в направлении центра круга 35. Уже упомянутые направляющие пазы 13 определяются расположенными напротив них направляющими кромками 14, 15 боковых ограничительных стенок 11, 12, при этом на направляющих кромках-5 015453 14, 15 предусмотрены перемычки 16, 17, которые по ширине меньше, чем направляющие кромки 14, 15,или тоньше их (см. фиг. 5 и 6). Первые перемычки 16 больше по высоте, чем вторые перемычки 17, при этом вторые перемычки 17 предусмотрены для непосредственного контактирования с лицевой поверхностью 7 модуля знаковой индикации 4, в то время как первые перемычки 16 предусмотрены для сцепления с размещенными на обратной стороне 31 направляющими глубокими выемками 32 модуля знаковой индикации 4 (см. фиг. 2). При этом важно, что индикационные каналы 6 на лицевой поверхности 7 модуля знаковой индикации 4 не загораживаются направляющими кромками 15 или вторыми перемычками 17, чтобы при перемещении подвижных элементов 5 обеспечить возможность незначительного выступания торцов 5 а подвижных элементов над лицевой поверхностью 7 для лучшей контрастности, как изображено на Фиг. 20. Поскольку модуль знаковой индикации 4 скользит по вторым перемычкам 17, в представленном примере выполнения, точнее говоря, на фиг. 2 указанная высота 44' направляющего паза 13 соответствует высоте 45 модуля знаковой индикации 4. Первые перемычки 16, как показано на фиг. 1, преимущественно имеют одинаковую высоту. Однако по причинам технологии производства и техники литья одна из расположенных друг против друга пар первых перемычек 16 может иметь меньшую высоту, чем другая (как показано на фиг. 5). Согласно изобретению в гнездах 8 находятся настроечные средства 3 для настраиваемого модуля знаковой индикации 4, которые при вводе модуля знаковой индикации 4 в гнездо 8 вызывают перемещение подвижных элементов 5 знака в нужное положение. На фиг. 7 исключительно для примера показано настроечное устройство с тринадцатью гнездами 8,при этом в каждом гнезде 8 находится одно настроечное средство (вновь при скрытых передних боковых ограничительных стенках 11). При этом каждое настроечное средство 3 имеет состоящий из двух частей,выполненный в виде клещей грейферный участок 18, 19, в котором помещены предусмотренные для перемещения подвижных элементов 5 установочные штифты 20 а, 20b (см. тж. детальное изображение соответствующего изобретению настроечного средства 3 на фиг. 22). Настроечное средство 3 находится в гнезде 8 с возможностью перемещения в направлении ввода 23 или в направлении центра круга 35. Изготовленное, например, из технической пластмассы или полиоксиметилена настроечное средство 3 выполнено преимущественно целиком и имеет хрящевидный базисный участок 38, от которого, слегка расходясь в стороны, отходят два гибких рычага 39 а, 39b. На противолежащих хрящевидному базисному участку 38 концевых отделах рычагов 39 а, 39b находится, наконец, выполненный в виде клещей грейферный участок 18, 19, при этом на настроечном средстве 3 предусмотрен еще и плечевидный захватывающий элемент 33, который при введении модуля знаковой индикации 4 в направляющий паз 13 вызывает перемещение настроечного средства 3 в направлении ввода 23. Кроме того, базисный участок 38 оснащен двумя V-образно отстоящими, расходящимися против сужающихся верхней и нижней ограничительных стенок 9, 10 ламелями 29. По фиг. 7 или 8 можно наглядно представить себе, как введенный в гнездо 8 или в направляющий паз 13 модуль знаковой индикации 4 нижней стороной 40 попадает на плечевидный захватывающий элемент 33 находящегося в исходном положении настроечного средства 3 и вследствие этого глубже вдавливает все настроечное средство 3 в V-образно сужающееся гнездо 8 или в направлении центра круга 35. Достаточное освобождение захватывающего элемента 33 становится возможным благодаря тому, что соседствующий с (периферийным) отверстием 8 а гнезда концевой участок 18 а первого грейферного участка 18, а также его установочные штифты 20 а имеют меньшую высоту, чем захватывающий элемент 33(см. тж. фиг. 12). Как особенно наглядно видно на фиг. 22, грейферные участки 18, 19 имеют поверхности скольжения 21, 22, которые во время всего процесса настройки прилегают к верхним и нижним ограничительным стенкам 9, 10 гнезда 8 или к спицевидным элементам 30. Для обеспечения возможности оптимального направления грейферных участков 18, 19 в гнезде 8 грейферные участки 18, 19 имеют шишковидные направляющие отростки 46, 47, удлиняющие поверхности скольжения 21, 22. При вводе модуля знаковой индикации 4 в направляющий паз 13 необходимо следить за тем, чтобы размещенные на обратной стороне 31 модуля знаковой индикации 4 направляющие глубокие выемки 32 вошли в зацепление с первыми перемычками 16 боковых ограничительных стенок 11, 12. Точным сопряжением направляющих глубоких выемок 32 с первыми перемычками 16 обеспечивается соответствующая месту установочных штифтов 20 а, 20b ориентация модуля знаковой индикации 4. При такой ориентации модуля знаковой индикации 4 (при прилегании нижней стороны 40 модуля знаковой индикации к плечевидному захватывающему элементу 33) оси подвижных элементов 5 или оси индикационных каналов 6 по существу находятся на одной прямой с соответствующими, также расположенными в виде матрицы осями установочных штифтов 20 а, 20b грейферных участков 18, 19, так что возможен ввод установочных штифтов 20 а, 20b в индикационные каналы 6. В представленном примере осуществления изобретения скользящие по ограничительным стенкам 9,10 поверхности скольжения 21, 22 грейферных участков 18, 19 наклонены таким образом или же установочные штифты 20 а, 20b таким образом ориентированы относительно поверхностям скольжения 21, 22,что оси установочных штифтов 20 а, 20b в каждом положении в процессе настройки находятся по суще-6 015453 ству на одной прямой с осями индикационных каналов 6. Таким образом, оси установочных штифтов 20 а, 20b в представленном варианте выполнения соответствующего изобретению настроечного устройства 1 всегда проходят ортогонально направляющим кромкам 14, 15 или краям перемычек 16, 17. Итак, после того как модуль знаковой индикации 4 по фиг. 7 был введен по направлению ввода 23 в направляющий паз 13 или вошел в контакт с настроечным средством 3, настроечное средство 3, наконец,при продолжении поступательного движения в направлении центра круга 35 корпуса приводится в конечное положение по фиг. 9. Таким образом, движение настроечного средства 3 в его конечное положение вызывается исключительно вдавливанием модуля знаковой индикации 4 в направляющий паз 13,например, путем захватывания модуля знаковой индикации 4 большим и указательным пальцами со стороны боковых поверхностей 41, 42. По фиг. 9 можно наглядно представить себе, как во время движения настроечного средства 3 (на фиг. 9 расположенного справа внизу) из исходного положения в конечное грейферные участки 18, 19 подвергаются принудительному направлению посредством спицевидных элементов 30 либо верхней и нижней ограничительной стенки 9, 10 и в результате этого постепенно подводятся друг к другу, пока установочные штифты 20 а, 20b грейферных участков 18, 19 не окажутся на нужном расстоянии друг от друга, на котором они входят в индикационные каналы 6 модуля знаковой индикации 4, и не передвинут подвижные элементы 5 модуля знаковой индикации 4 (на фиг. 9 для наглядности не изображается) в нужное конечное положение. В этом детально изображенном на фиг. 10 конечном положении настроечных средств 3 либо установочных штифтов 20 а, 20b завершается процесс настройки содержащихся в (на Фиг. 10 также не изображенном) модуле знаковой индикации 4 подвижных элементов 5. К этому моменту концевой участок 18 а первого грейферного участка 18 частично охватывает верхнюю сторону 43 модуля знаковой индикации 4 (см. тж. фиг. 14). Если модуль знаковой индикации 4 вновь вытягивается против направления ввода 23 из гнезда 8 либо из направляющего паза 13, то на находившейся прежде в гнезде 8 матрице подвижных элементов 5 по Фиг. 8 считывается знак "8", поскольку расположенные в форме цифры "8" установочные штифты 20 а первого грейферного участка 18 настолько переместили соответствующие подвижные элементы 5 в направлении лицевой поверхности 7 или за пределы лицевой поверхности 7 модуля знаковой индикации 4,что торцы 5 а этих подвижных элементов 5 стали хорошо видны смотрящему на лицевую поверхность 7,в то время как контактирующие с установочными штифтами 20b второго грейферного участка 19 подвижные элементы 5 были настолько оттеснены за лицевую поверхность 7, то есть в направлении обратной стороны 31 модуля знаковой индикации, что они стали невидимы для смотрящего на лицевую поверхность 7 или что по причине глубины ввода подвижных элементов 5 в индикационные каналы 6 и сопровождающего его затенения уже не возникает существенного оптического контраста. Описанный процесс настройки можно представить себе (при изображении модуля знаковой индикации 4) также на основании фиг. 12-14. Фиг. 12 показывает настроечное устройство 1 в горизонтальной проекции без передней ограничительной стенки, при этом к находящемуся в положении "на часах три часа" настроечному средству 3 в направлении ввода 23 подводится модуль знаковой индикации 4. Модуль знаковой индикации 4 также изображен в положении, в котором он своей нижней стороной 40 контактирует с плечевидным захватывающим элементом 33 настроечного средства 3 (в этот момент настроечное средство 3 еще находится в исходном положении). Ввиду уменьшающегося расстояния между верхней и нижней ограничительной стенкой 9, 10 при продолжении движения модуля знаковой индикации 4 в направлении ввода 23 грейферные участки 18,19 сдавливаются и установочные штифты 20 а, 20b вводятся в индикационные каналы 6 модуля знаковой индикации 4 до тех пор, пока настроечное средство 3 либо установочные штифты 20 а, 20b не окажутся в изображенном на фиг. 13 конечном положении. В более подробно представленном на фиг. 14 конечном положении (не изображенные) подвижные элементы 5 конфигурированы путем взаимного сцепления установочных штифтов 20 а, 20b таким образом, что на лицевой поверхности 7 (очерченного жирной линией) модуля знаковой индикации 4 получается необходимый знак. Можно, но не нужно вдавливать модуль знаковой индикации 4 дальше в направлении ввода 23 до упора 25 направляющего паза 13. В таком случае гибкие рычаги 39 а, 39b настроечного средства 3 изогнулись бы еще больше, чем показано на фиг. 13. Иными словами, упор 25 может служить для обозначения окончания необходимого для настройки подвижных элементов 5 движения ввода модуля знаковой индикации 4, то есть лишь, когда модуль знаковой индикации доходит до упора 25, подвижные элементы оказываются в правильном конечном положении. В качестве альтернативы геометрические параметры гнезда 8 вместе с направляющими пазами 13 могут быть рассчитаны таким образом, что упор 25 не будет определять достижение подвижными элементами 5 их конечного положения. Гнезда 8 могут быть также выполнены без упора 25. В этом случае направляющие пазы 13 могут иметь неизменную высоту 44. Ограничительные стенки 9, 10 или спицевидные элементы 30 в боковых ограничительных стенках-7 015453 11, 12 могут быть выполнены так, как показано на фиг. 23, или же в альтернативной форме в виде расходящихся кривых, как показано на фиг. 24. В этом случае точки 9 а, 10 а с наименьшим расстоянием в свету между кривыми определяли бы положение, в котором произведена нужная настройка подвижных элементов 5. Дальнейший ввод модуля знаковой индикации 4 в гнездо 8 ввиду вновь удаляющихся друг от друга кривых не вызвал бы дальнейшего изменения положения подвижных элементов 5. Таким образом, расстояние между верхней и нижней ограничительной стенкой 9, 10 уменьшается по мере дальнейшей глубины ввода 24 лишь до того положения модуля знаковой индикации 4, в котором будет произведена необходимая настройка подвижных элементов 5. Вытягивание модуля знаковой индикации 4 из гнезда 8 или из направляющего паза 13 вызывает одновременно перемещение настроечного средства 3 в его исходное положение, поскольку модуль знаковой индикации 4 во время вытягивания его против направления ввода 23 надавливает верхней стороной 43 на концевой участок 18 а первого грейферного участка 18 (см. фиг. 13 и 14) и тем самым подхватывает грейферный участок 18, а вместе с ним и все настроечное средство 3 и вновь перемещает в исходное положение по фиг. 12. Одновременно ламели 29 вдавливают модуль знаковой индикации 4 в исходное положение. Описанный процесс настройки может быть повторен для каждой находящейся в модуле знаковой индикации 4 группы или матрицы подвижных элементов, так что по фиг. 8, например, получается последовательность знаков "8271.-". Поскольку настройка тех или иных групп подвижных элементов происходит посредством соответствующего изобретению настроечного устройства 1 в каждом случае отдельно,то есть независимо от настройки соседних групп подвижных элементов, число находящихся в модуле знаковой индикации 4 групп подвижных элементов или изображаемых знаков не ограничено. На фиг. 8 исключительно для примера изображен модуль знаковой индикации 4 с пятью группами подвижных элементов или шестью направляющими глубокими выемками 32. Далее, следует отметить, что для упрощения дела настроечные средства 3 изображены на представленных фигурах единообразно, то есть имеют одинаковое расположение установочных штифтов 20 а,20b. На практике каждое из тринадцати настроечных средств 3 представленного варианта осуществления изобретения имеет, разумеется, различное расположение установочных штифтов 20 а, 20b, чтобы было можно, например, настраивать все цифры от 0 до 9, а также всевозможные служебные или валютные знаки при помощи одного-единственного настроечного устройства 1. Поскольку каждое гнездо 8 предусмотрено для иного знака, может быть подготовлено компактное и пригодное для разностороннего употребления настроечное устройство 1. Уже упоминавшиеся, V-образно расходящиеся против сужающихся верхней и нижней ограничительных стенок 9, 10 ламели 29 настроечного средства 3 обусловливают приложение значительного усилия при введении модуля знаковой индикации 4 и препятствуют непреднамеренному проскальзыванию настроечного средства 3 внутрь в то или иное гнездо 8, например, при падении настроечного устройства 3 на пол. Иными словами, ламели 29 вынуждают настроечные средства 3 занимать определенное исходное положение или постоянно сдвигают их в направлении этого исходного положения внутри гнезда 8, и в этом исходном положении настроечное средство готово для оперирования модулем знаковой индикации 4. Дополнительно ламели 29 благодаря эффекту защелкивания могут сигнализировать пользователю,что настроечное средство 3 достигло или скоро достигнет конечного положения, в котором уже произошла нужная настройка подвижных элементов в модуле знаковой индикации 4 и модуль знаковой индикации 4 может быть вновь выведен против направления ввода 23 из гнезда 3 или из направляющего паза 13. Такой эффект защелкивания имеет место, когда постепенно загибаемые друг к другу во время движения ввода модуля знаковой индикации 4 в гнездо 8 гибкие ламели 29, наконец, достигают мертвой точки на обращенном к центру круга 35 конце гнезда 8 и после ее преодоления вновь, резко разжавшись,расходятся в стороны друг от друга и приобретают свою первоначальную раздвинутую форму. Фиг. 11 показывает такого рода положение ламелей 29 после преодоления образованной игловидно суженными концевыми участками 30 а спицевидных элементов 30 конечной точки, при этом настроечное средство 3 находится в своем настраивающем модуль знаковой индикации 4 конечном положении. Во время вытягивания модуля знаковой индикации 4из гнезда 8 против направления ввода 23 пользователю вновь приходится преодолевать небольшое сопротивление, поскольку ламели 29 вновь прижимаются друг к другу игловидными концевыми участками 30 а спицевидных элементов 30 и лишь после преодоления конечной точки вновь могут расшириться. В предпочтительном варианте осуществления изобретения грейферные участки 18, 19 каждого настроечного средства 3 оснащаются крючком, который может зацепляться за предусмотренное в боковой ограничительной стенке 12 стопорное отверстие 27 (см. фиг. 22 и 23). Фиг. 15 показывает обратную сторону изображенного на фиг. 7 настроечного устройства 1, при этом из детального изображения на фиг. 16 особенно наглядно видно, как зацепленные за стопорные отверстия 27 крючки 26 препятствуют выпадению наружу установленного в гнездо 8 настроечного средства 3. Стопорные отверстия 27 расположены параллельно спицевидным элементам 30 и в представленном примере осуществления изобретения непосредственно граничат с ними. Таким образом, в ходе всего процесса движения настроечного средст-8 015453 ва 3 из исходного положения в конечное и обратно гарантируется надежное направление настроечного средства 3. Кроме того, благодаря предусмотренным введенным в стопорные отверстия 27 крючкам 26 обеспечивается то, что грейферные участки 18, 19 при возвратном движении настроечного средства 3 из конечного положения в исходное вновь приводятся в положение полного выключения, чему при известных обстоятельствах могли бы воспрепятствовать пластичный изгиб рычагов 39 а, 39b настроечного средства 3 или задержка (деформированного) настроечного средства 3 в конечном положении. Подразумевается, что представленный вариант выполнения соответствующего изобретению настроечного устройства 1 допускает множество видоизменений без отхода от соответствующего изобретению принципа. Например, возможно было бы, чтобы содержащиеся в модуле знаковой индикации 4 подвижные элементы 5 во время введения модуля знаковой индикации 4 в гнездо 8 калибровались бы на подходящей направляющей плоскости и в настроечном средстве 3 предусматривался бы только один,например входящий в зацепление с обратной стороной 31 модуля знаковой индикации 4, грейферный участок 18, который перемещал бы подвижные элементы 5 из первого (невидимого) положения во второе (видимое). Кроме того, подвижные элементы 5 могут быть выполнены не только в форме штифтов, но и многогранников или многоугольников, при этом отдельные подвижные элементы 5 могут полностью или частично иметь форму нужных знаков, например условных обозначений валют. Изобретение в особенности распространяется не только на представленное на примере выполнения округлое настроечное устройство с радиальным расположением гнезд, но и принципиально на любое расположение соответствующего изобретению гнезда в корпусе, например, также и на настроечное устройство с лишь одним гнездом в корпусе. Перечень ссылочных обозначений 1 - настроечное устройство; 2 - корпус; 3 - настроечное средство; 4 - модуль знаковой индикации; 5 - подвижные элементы; 5 а - торцы подвижных элементов; 6 - индикационные каналы; 7 - лицевая поверхность; 8 - гнездо; 8 а - (периферическое) отверстие гнезда; 9 - верхняя ограничительная стенка; 10 - нижняя ограничительная стенка; 11 - боковая ограничительная стенка; 12 - боковая ограничительная стенка; 13 - направляющие пазы; 14 - направляющие кромки; 15 - направляющие кромки; 16 - перемычки; 17 - перемычки; 18 - первый грейферный участок; 19 - второй грейферный участок; 20 а - установочные штифты первого грейферного участка 18; 20b - установочные штифты второго грейферного участка 19; 21 - поверхность скольжения (на первом грейферном участке 18); 22 - поверхность скольжения (на втором грейферном участке 19); 23 - направление ввода; 24 - глубина ввода; 25 - упор; 26 - крючок; 27 - стопорное отверстие; 28 - направление взгляда; 29 - ламели; 30 - спицевидный элемент; 31 - обратная сторона модуля знаковой индикации; 32 - направляющие глубокие впадины в модуле знаковой индикации; 33 - захватывающий элемент; 34 - расстояние до центра круга 35; 35 - центр круга; 36 - опорный выступ; 37 - направление взгляда;-9 015453 38 - базисный участок настроечного средства 3; 39 а - рычаги настроечного средства; 39b - рычаги настроечного средства; 40 - нижняя сторона модуля знаковой индикации; 41 - боковая поверхность модуля знаковой индикации; 42 - боковая поверхность модуля знаковой индикации; 43 - верхняя сторона модуля знаковой индикации; 44 - высота направляющего паза 13; 45 - высота модуля индикации; 46 - направляющий отросток настроечного средства 3; 47 - направляющий отросток настроечного средства 3; 48 - ширина гнезда 8 в свету; 49 - ширина знака в модуле знаковой индикации 4; 50 - глубина модуля знаковой индикации; 51 - ширина модуля знаковой индикации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Настроечное устройство (1) для перемещения подвижных элементов (5) в модуле знаковой индикации (4), при этом подвижные элементы (5) соответственно содержатся в индикационных каналах (6) модуля знаковой индикации (4) и могут перемещаться из первого положения, в котором торцы (5 а) подвижных элементов (5) видны на лицевой поверхности (7) модуля знаковой индикации (4), во второе положение, в котором эти торцы (5 а), находясь на некотором расстоянии за лицевой поверхностью, по существу, размещены невидимо в модуле знаковой индикации (4), отличающееся тем, что для настраиваемого модуля знаковой индикации (4) предусмотрено гнездо (8) и в гнезде (8) помещено настроечное средство (3), которое при вводе модуля знаковой индикации (4) в гнездо (8) вызывает перемещение подвижных элементов (5). 2. Настроечное устройство по п.1, отличающееся тем, что каждое гнездо (8) имеет верхнюю и нижнюю ограничительную стенку (9, 10), а также боковые ограничительные стенки (11, 12) и расстояние между верхней и нижней ограничительной стенкой (9, 10) с увеличением глубины ввода (24) уменьшается преимущественно V-образно. 3. Настроечное устройство по п.2, отличающееся тем, что боковые ограничительные стенки (11, 12) имеют направляющие пазы (13) для модулей знаковой индикации (4). 4. Настроечное устройство по п.3, отличающееся тем, что высота (44, 44') направляющих пазов (13),как минимум, соответствует высоте (45) модуля знаковой индикации (4) от лицевой поверхности (7) до обратной стороны (31). 5. Настроечное устройство по п.3 или 4, отличающееся тем, что направляющие пазы (13) имеют участки различной высоты (44, 44), если смотреть в направлении ввода (23) модуля знаковой индикации(4). 6. Настроечное устройство по одному из пп.3-5, отличающееся тем, что каждый направляющий паз(13) ограничен двумя расположенными друг против друга, выполненными как расходящиеся кривые направляющими кромками (14, 15). 7. Настроечное устройство по одному из пп.1-6, отличающееся тем, что ширина гнезда (8) в свету,по существу, соответствует ширине знака в модуле знаковой индикации (4). 8. Настроечное устройство по одному из пп.3-7, отличающееся тем, что на ограничивающих направляющие пазы (13) направляющих кромках (14, 15) предусмотрены перемычки (16, 17) меньшей ширины, чем направляющие кромки (14, 15). 9. Настроечное устройство по одному из пп.1-8, отличающееся тем, что настроечное средство (3) имеет выполненный в виде клещей грейферный участок (18, 19), в котором помещаются предусмотренные для перемещения подвижных элементов (5) установочные штифты (20 а, 20b). 10. Настроечное устройство по одному из пп.1-9, отличающееся тем, что в настроечном средстве (3) предусмотрен захватывающий элемент (33), который при введении модуля знаковой индикации (4) вызывает перемещение настроечного средства (3) в направлении ввода (23). 11. Настроечное устройство по одному из пп.2-10, отличающееся тем, что настроечное средство (3) помещается в гнезде (8) с возможностью перемещения в направлении ввода (23) и в ходе ввода модуля знаковой индикации (4) в гнездо (8) грейферный участок (18, 19) сдавливается по причине уменьшающегося расстояния между верхней и нижней ограничительной стенкой (9, 10), в результате чего установочные штифты (20 а, 20b) могут быть введены в индикационные каналы (6) модуля знаковой индикации (4). 12. Настроечное устройство по одному из пп.9-11, отличающееся тем, что выполненный в виде клещей грейферный участок (18, 19) снабжен поверхностями скольжения (21, 22), прилегающими к верхней и нижней ограничительным стенкам (9, 10) гнезда (8). 13. Настроечное устройство по одному из пп.1-12, отличающееся тем, что настроечное средство (3)- 10015453 оснащено по крайней мере одним крючком (26), который может зацепляться за предусмотренное на боковой ограничительной стенке (11, 12) стопорное отверстие (27). 14. Настроечное устройство по одному из пп.2-13, отличающееся тем, что настроечное средство (3) имеет две V-образно торчащие в стороны против сужающихся верхней и нижней ограничительных стенок (9, 10) ламели (29). 15. Настроечное устройство по одному из пп.1-14, отличающееся тем, что предусмотрено несколько гнезд (8). 16. Настроечное устройство по п.15, отличающееся тем, что оно имеет, по существу, округлый корпус (2) и гнезда размещаются радиально, распределяясь по всей поверхности корпуса (2). 17. Настроечное устройство по п.16, отличающееся тем, что гнезда (8) заканчиваются на расстоянии(34), преимущественно одинаковом расстоянии (34) от центра круга (35). 18. Настроечное устройство по п.16 или 17, отличающееся тем, что гнезда (8) открыты в сторону центра круга (35).
