Упругодемпфирующее устройство (варианты)

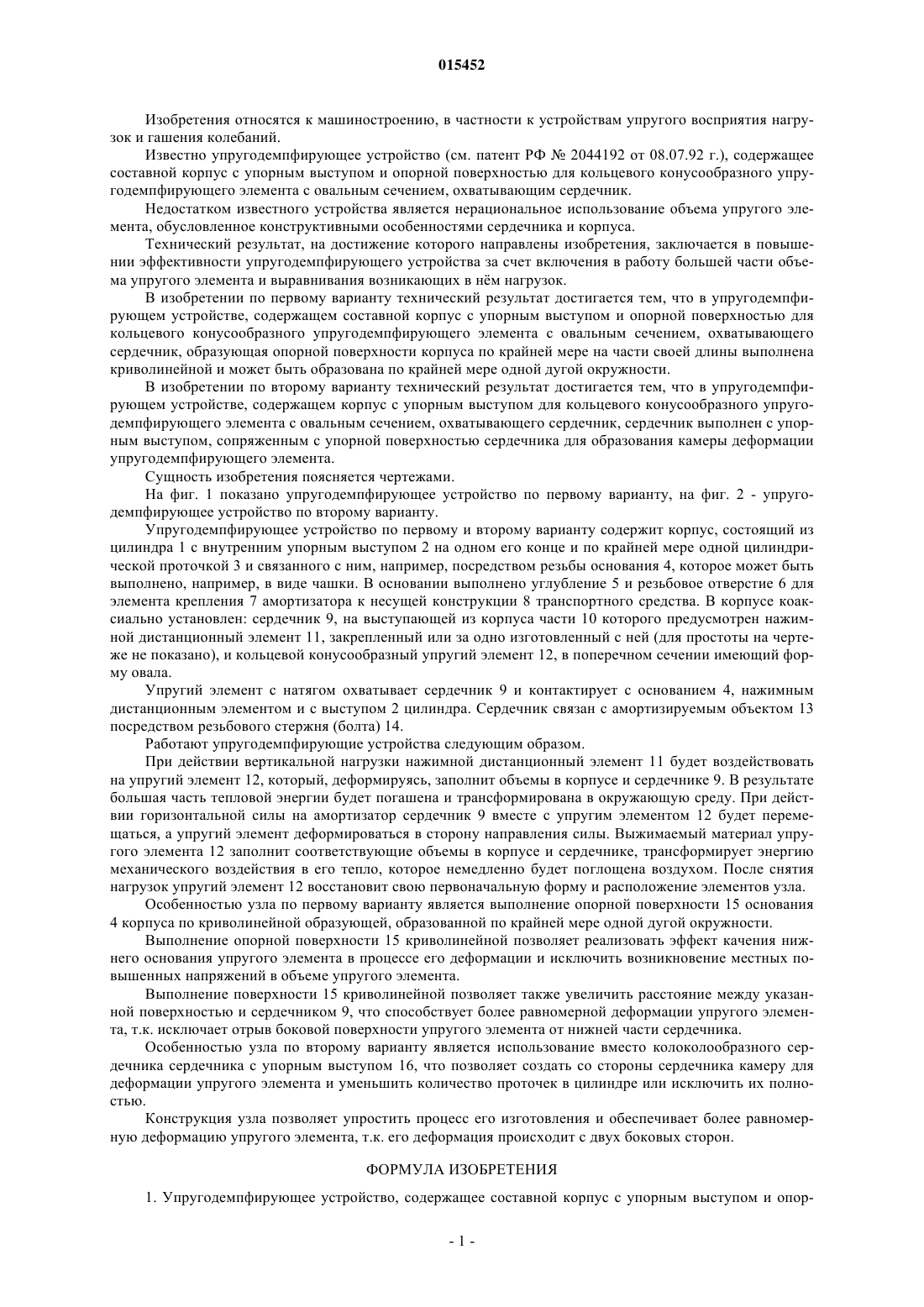

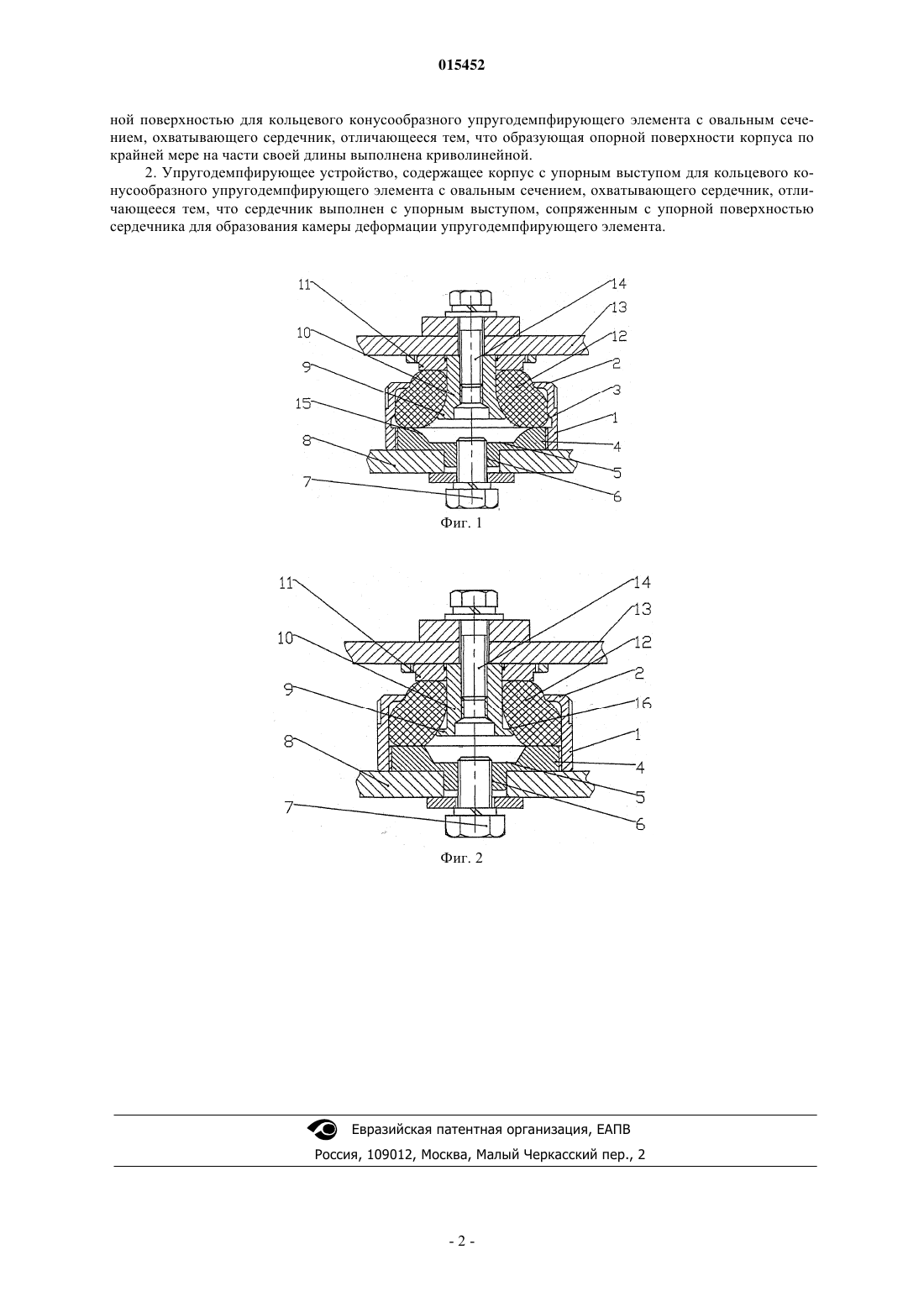

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента Изобретение относится к средствам упругого восприятия нагрузок и деформирования колебаний. Особенностью изобретений является использование конусообразного кольцевого упругого элемента, расположенного между сердечником и корпусом. В изобретении по первому варианту опорная поверхность основания корпуса выполнена криволинейной для исключения точечных разрушающих нагрузок. В изобретении по второму варианту сердечник выполнен с выступом для образования камеры деформации упругого элемента. Дергачев Эдуард Петрович, Дергачев Эдуард Эдуардович (RU) Пилишкина Л.С. (RU)(71)(73) Заявитель и патентовладелец: ДЕРГАЧЕВ ЭДУАРД ПЕТРОВИЧ (RU) 015452 Изобретения относятся к машиностроению, в частности к устройствам упругого восприятия нагрузок и гашения колебаний. Известно упругодемпфирующее устройство (см. патент РФ 2044192 от 08.07.92 г.), содержащее составной корпус с упорным выступом и опорной поверхностью для кольцевого конусообразного упругодемпфирующего элемента с овальным сечением, охватывающим сердечник. Недостатком известного устройства является нерациональное использование объема упругого элемента, обусловленное конструктивными особенностями сердечника и корпуса. Технический результат, на достижение которого направлены изобретения, заключается в повышении эффективности упругодемпфирующего устройства за счет включения в работу большей части объема упругого элемента и выравнивания возникающих в нм нагрузок. В изобретении по первому варианту технический результат достигается тем, что в упругодемпфирующем устройстве, содержащем составной корпус с упорным выступом и опорной поверхностью для кольцевого конусообразного упругодемпфирующего элемента с овальным сечением, охватывающего сердечник, образующая опорной поверхности корпуса по крайней мере на части своей длины выполнена криволинейной и может быть образована по крайней мере одной дугой окружности. В изобретении по второму варианту технический результат достигается тем, что в упругодемпфирующем устройстве, содержащем корпус с упорным выступом для кольцевого конусообразного упругодемпфирующего элемента с овальным сечением, охватывающего сердечник, сердечник выполнен с упорным выступом, сопряженным с упорной поверхностью сердечника для образования камеры деформации упругодемпфирующего элемента. Сущность изобретения поясняется чертежами. На фиг. 1 показано упругодемпфирующее устройство по первому варианту, на фиг. 2 - упругодемпфирующее устройство по второму варианту. Упругодемпфирующее устройство по первому и второму варианту содержит корпус, состоящий из цилиндра 1 с внутренним упорным выступом 2 на одном его конце и по крайней мере одной цилиндрической проточкой 3 и связанного с ним, например, посредством резьбы основания 4, которое может быть выполнено, например, в виде чашки. В основании выполнено углубление 5 и резьбовое отверстие 6 для элемента крепления 7 амортизатора к несущей конструкции 8 транспортного средства. В корпусе коаксиально установлен: сердечник 9, на выступающей из корпуса части 10 которого предусмотрен нажимной дистанционный элемент 11, закрепленный или за одно изготовленный с ней (для простоты на чертеже не показано), и кольцевой конусообразный упругий элемент 12, в поперечном сечении имеющий форму овала. Упругий элемент с натягом охватывает сердечник 9 и контактирует с основанием 4, нажимным дистанционным элементом и с выступом 2 цилиндра. Сердечник связан с амортизируемым объектом 13 посредством резьбового стержня (болта) 14. Работают упругодемпфирующие устройства следующим образом. При действии вертикальной нагрузки нажимной дистанционный элемент 11 будет воздействовать на упругий элемент 12, который, деформируясь, заполнит объемы в корпусе и сердечнике 9. В результате большая часть тепловой энергии будет погашена и трансформирована в окружающую среду. При действии горизонтальной силы на амортизатор сердечник 9 вместе с упругим элементом 12 будет перемещаться, а упругий элемент деформироваться в сторону направления силы. Выжимаемый материал упругого элемента 12 заполнит соответствующие объемы в корпусе и сердечнике, трансформирует энергию механического воздействия в его тепло, которое немедленно будет поглощена воздухом. После снятия нагрузок упругий элемент 12 восстановит свою первоначальную форму и расположение элементов узла. Особенностью узла по первому варианту является выполнение опорной поверхности 15 основания 4 корпуса по криволинейной образующей, образованной по крайней мере одной дугой окружности. Выполнение опорной поверхности 15 криволинейной позволяет реализовать эффект качения нижнего основания упругого элемента в процессе его деформации и исключить возникновение местных повышенных напряжений в объеме упругого элемента. Выполнение поверхности 15 криволинейной позволяет также увеличить расстояние между указанной поверхностью и сердечником 9, что способствует более равномерной деформации упругого элемента, т.к. исключает отрыв боковой поверхности упругого элемента от нижней части сердечника. Особенностью узла по второму варианту является использование вместо колоколообразного сердечника сердечника с упорным выступом 16, что позволяет создать со стороны сердечника камеру для деформации упругого элемента и уменьшить количество проточек в цилиндре или исключить их полностью. Конструкция узла позволяет упростить процесс его изготовления и обеспечивает более равномерную деформацию упругого элемента, т.к. его деформация происходит с двух боковых сторон. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упругодемпфирующее устройство, содержащее составной корпус с упорным выступом и опор-1 015452 ной поверхностью для кольцевого конусообразного упругодемпфирующего элемента с овальным сечением, охватывающего сердечник, отличающееся тем, что образующая опорной поверхности корпуса по крайней мере на части своей длины выполнена криволинейной. 2. Упругодемпфирующее устройство, содержащее корпус с упорным выступом для кольцевого конусообразного упругодемпфирующего элемента с овальным сечением, охватывающего сердечник, отличающееся тем, что сердечник выполнен с упорным выступом, сопряженным с упорной поверхностью сердечника для образования камеры деформации упругодемпфирующего элемента.
