Водонепроницаемая и паропроницаемая обувная подошва и обувь с такой подошвой

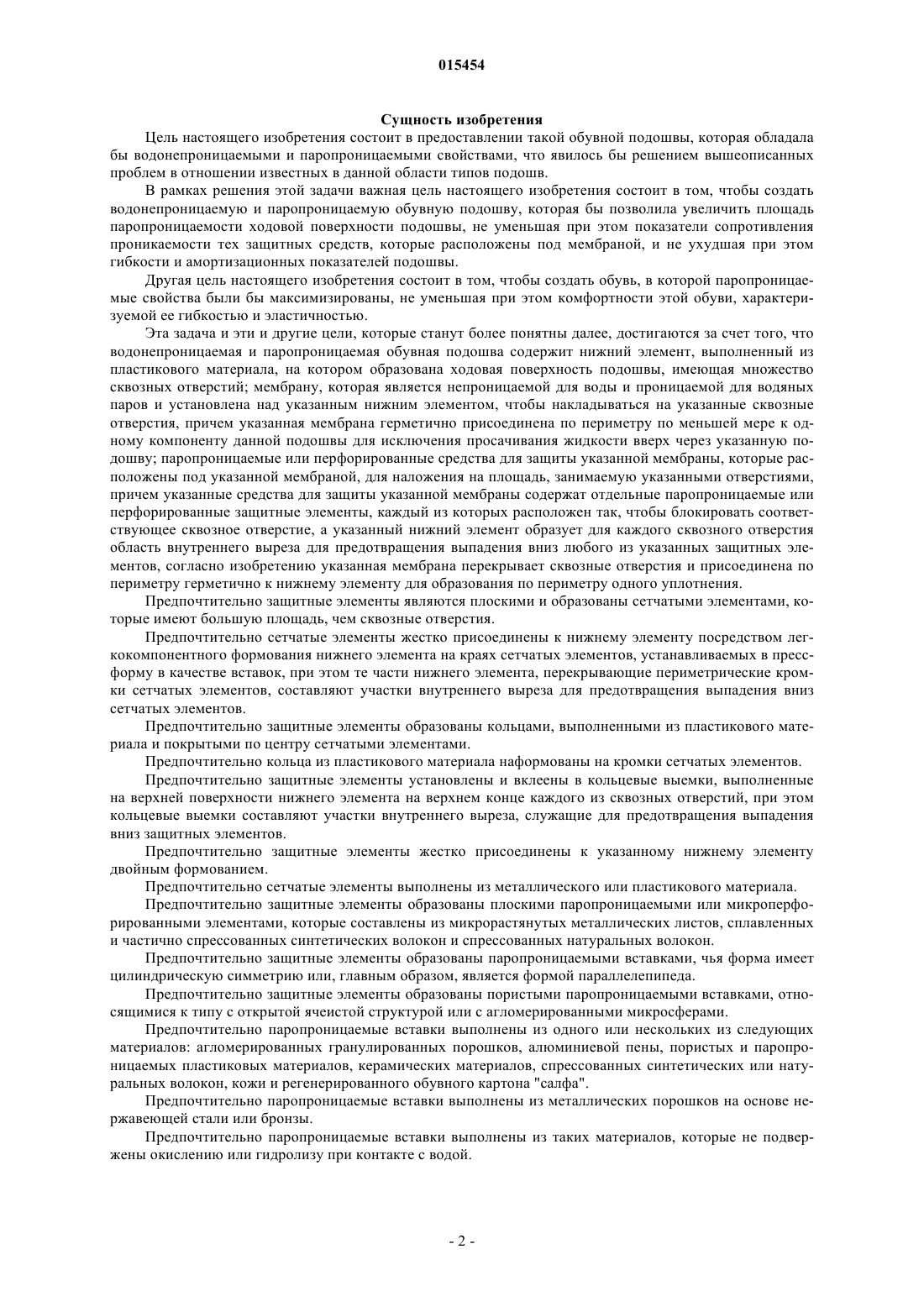

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента ВОДОНЕПРОНИЦАЕМАЯ И ПАРОПРОНИЦАЕМАЯ ОБУВНАЯ ПОДОШВА И ОБУВЬ С ТАКОЙ ПОДОШВОЙ Предложена водонепроницаемая и паропроницаемая обувная подошва (10, 100, 200, 300),содержащая нижний элемент (11, 111, 211, 311), выполненный из пластикового материала, на котором образована ходовая поверхность (12) подошвы, имеющая множество сквозных отверстий(13); мембрану (14, 214, 314), которая является непроницаемой для воды и проницаемой для водяных паров и установлена над указанным нижним элементом (11, 111, 211, 311), чтобы накладываться на указанные сквозные отверстия (13), причем указанная мембрана герметично присоединена по периметру по меньшей мере к одному компоненту данной подошвы (10, 100, 200,300) для исключения просачивания жидкости вверх через указанную подошву; паропроницаемые или перфорированные средства (17) для защиты указанной мембраны (14, 214, 314), которые расположены под указанной мембраной (14, 214, 314), для наложения на площадь, занимаемую указанными отверстиями (13), причем указанные средства (17) для защиты указанной мембраны(14, 214, 314) содержат отдельные паропроницаемые или перфорированные защитные элементы(18, 118, 218, 318), каждый из которых расположен так, чтобы блокировать соответствующее сквозное отверстие (13), а указанный нижний элемент (11, 111, 211, 311) образует для каждого сквозного отверстия (13) область внутреннего выреза (19, 119, 219 а, 219 с, 219d, 219e) для предотвращения выпадения вниз любого из указанных защитных элементов (18, 118, 218, 318). При этом мембрана (14, 214, 314) перекрывает сквозные отверстия (13) и присоединена по периметру герметично к нижнему элементу (11, 111, 211, 311) для образования по периметру одного уплотнения (16). Полегато Моретти Марио (IT) Медведев В.Н. (RU) 015454 Область техники Настоящее изобретение относится к обувной подошве с водонепроницаемыми и паропроницаемыми свойствами. Настоящее изобретение также относится к обуви с такой подошвой. Уровень техники Как известно, в большинстве случаев при потливости ног влага скапливается в основном между ступней ноги и подошвой обуви, и пот, находящийся там, не имея возможности испариться, конденсируется на внутреннем вкладыше, на который опирается стопа; при этом только минимальное количество пота испаряется через верх обуви. Это явление особенно заметно в обуви, которая имеют подошву из каучука; в этих случаях выход паров через подошву исключается полностью. Чтобы решить эту проблему, уже несколько лет выпускается обувь с подошвами, выполненными из пластика и обладающими водонепроницаемыми и паропроницаемыми (паропроницаемыми для водяных паров) свойствами. Назначение этих подошв состоит в том, чтобы позволить влаге, образующейся при потении ног,выходить наружу. Один вариант решения этой проблемы раскрывается, например, в патенте US 5044096 и ЕР 382904 и заключается в разделении каучуковой подошвы на два слоя, обеспеченных сквозными отверстиями (при этом ходовая поверхность подошвы относится к нижнему слою), и в размещении между этими слоями промежуточной мембраны, которая обладает водонепроницаемыми и паропроницаемыми свойствами и герметично прикреплена по периметру к двум данным слоям подошвы, чтобы предотвратить проникновение влаги внутрь обуви. Представляется целесообразным расположить под этой мембраной защитный слой (например, войлочный слой), как это раскрывается, например, в патенте US 5983524 и в публикации ЕР 858270. Необходимость в предотвращении попадания посторонних предметов определенного размера внутрь упомянутых отверстий, что может привести к порче как самого войлочного слоя, так и мембраны,заставляет использовать отверстия, имеющие размер от 1,5 до 2,0 мм, которые разнесены друг от друга на достаточное расстояние, чтобы не оказывать отрицательного влияния на структурную прочность ходовой части подошвы, сокращая, таким образом, площадь паропроницаемости. Одно оптимальное решение этой задачи, связанное с увеличением площади паропроницаемости ходовой поверхности подошвы, раскрывается, например, в публикациях USSN 10/527187 и ЕРА 03769286.0. Тип подошвы, раскрытый в этой последней патентной заявке, специально предназначен для отвода того большого количества водяных паров, которое при потении образуется внутри обуви у людей,имеющих повышенную потливость. Чрезмерная потливость ног может также наблюдаться в условиях очень жаркого и влажного климата, а также когда обувью пользуются для спортивных занятий. Упомянутая патентная заявка раскрывает обувную подошву, структура которой содержит опорный слой, который, по меньшей мере, на своем предварительно выполненном широком участке обеспечен сетчатым элементом (выполненным из синтетического или металлического материала). В верхней области относительно данного опорного слоя, по меньшей мере, на данном широком сетчатом участке располагается покрывающая этот участок мембрана, выполненная из материала, непроницаемого для воды и проницаемого для водяных паров. Пластиковая ходовая поверхность подошвы по меньшей мере с одним большим сквозным отверстием на имеющемся широком участке герметично прикрепляется к этой мембране и к опорному слою,по меньшей мере, по периметру этого широкого сетчатого участка; обычно же эта ходовая поверхность подошвы приформовывается к этому сетчатому элементу. Такое техническое решение, как упоминалось, позволяет наилучшим образом использовать водонепроницаемые и паропроницаемые свойства мембраны, но согласно некоторым заявкам подошва, которая имеет больший сетчатый элемент, может быть слишком жесткой или же иметь ограниченную способность амортизировать удары при соприкосновении с землей.-1 015454 Сущность изобретения Цель настоящего изобретения состоит в предоставлении такой обувной подошвы, которая обладала бы водонепроницаемыми и паропроницаемыми свойствами, что явилось бы решением вышеописанных проблем в отношении известных в данной области типов подошв. В рамках решения этой задачи важная цель настоящего изобретения состоит в том, чтобы создать водонепроницаемую и паропроницаемую обувную подошву, которая бы позволила увеличить площадь паропроницаемости ходовой поверхности подошвы, не уменьшая при этом показатели сопротивления проникаемости тех защитных средств, которые расположены под мембраной, и не ухудшая при этом гибкости и амортизационных показателей подошвы. Другая цель настоящего изобретения состоит в том, чтобы создать обувь, в которой паропроницаемые свойства были бы максимизированы, не уменьшая при этом комфортности этой обуви, характеризуемой ее гибкостью и эластичностью. Эта задача и эти и другие цели, которые станут более понятны далее, достигаются за счет того, что водонепроницаемая и паропроницаемая обувная подошва содержит нижний элемент, выполненный из пластикового материала, на котором образована ходовая поверхность подошвы, имеющая множество сквозных отверстий; мембрану, которая является непроницаемой для воды и проницаемой для водяных паров и установлена над указанным нижним элементом, чтобы накладываться на указанные сквозные отверстия, причем указанная мембрана герметично присоединена по периметру по меньшей мере к одному компоненту данной подошвы для исключения просачивания жидкости вверх через указанную подошву; паропроницаемые или перфорированные средства для защиты указанной мембраны, которые расположены под указанной мембраной, для наложения на площадь, занимаемую указанными отверстиями,причем указанные средства для защиты указанной мембраны содержат отдельные паропроницаемые или перфорированные защитные элементы, каждый из которых расположен так, чтобы блокировать соответствующее сквозное отверстие, а указанный нижний элемент образует для каждого сквозного отверстия область внутреннего выреза для предотвращения выпадения вниз любого из указанных защитных элементов, согласно изобретению указанная мембрана перекрывает сквозные отверстия и присоединена по периметру герметично к нижнему элементу для образования по периметру одного уплотнения. Предпочтительно защитные элементы являются плоскими и образованы сетчатыми элементами, которые имеют большую площадь, чем сквозные отверстия. Предпочтительно сетчатые элементы жестко присоединены к нижнему элементу посредством легкокомпонентного формования нижнего элемента на краях сетчатых элементов, устанавливаемых в прессформу в качестве вставок, при этом те части нижнего элемента, перекрывающие периметрические кромки сетчатых элементов, составляют участки внутреннего выреза для предотвращения выпадения вниз сетчатых элементов. Предпочтительно защитные элементы образованы кольцами, выполненными из пластикового материала и покрытыми по центру сетчатыми элементами. Предпочтительно кольца из пластикового материала наформованы на кромки сетчатых элементов. Предпочтительно защитные элементы установлены и вклеены в кольцевые выемки, выполненные на верхней поверхности нижнего элемента на верхнем конце каждого из сквозных отверстий, при этом кольцевые выемки составляют участки внутреннего выреза, служащие для предотвращения выпадения вниз защитных элементов. Предпочтительно защитные элементы жестко присоединены к указанному нижнему элементу двойным формованием. Предпочтительно сетчатые элементы выполнены из металлического или пластикового материала. Предпочтительно защитные элементы образованы плоскими паропроницаемыми или микроперфорированными элементами, которые составлены из микрорастянутых металлических листов, сплавленных и частично спрессованных синтетических волокон и спрессованных натуральных волокон. Предпочтительно защитные элементы образованы паропроницаемыми вставками, чья форма имеет цилиндрическую симметрию или, главным образом, является формой параллелепипеда. Предпочтительно защитные элементы образованы пористыми паропроницаемыми вставками, относящимися к типу с открытой ячеистой структурой или с агломерированными микросферами. Предпочтительно паропроницаемые вставки выполнены из одного или нескольких из следующих материалов: агломерированных гранулированных порошков, алюминиевой пены, пористых и паропроницаемых пластиковых материалов, керамических материалов, спрессованных синтетических или натуральных волокон, кожи и регенерированного обувного картона "салфа". Предпочтительно паропроницаемые вставки выполнены из металлических порошков на основе нержавеющей стали или бронзы. Предпочтительно паропроницаемые вставки выполнены из таких материалов, которые не подвержены окислению или гидролизу при контакте с водой.-2 015454 Предпочтительно на верхнем конце каждой из указанных паропроницаемых вставок в боковом направлении выступает более широкий участок, выполненный с возможностью вхождения в кольцевые выемки, выполненные на верхней поверхности указанного нижнего элемента на верхнем конце каждого из указанных сквозных отверстий. Предпочтительно более широкий участок имеет ступенчатую форму, соответствующую форме вставки. Предпочтительно более широкий участок сужается книзу. Предпочтительно каждая из вставок в промежуточном боковом положении своей осевой длины имеет впадину, в которую входит часть нижнего элемента, чтобы обеспечить участок внутреннего выреза для предотвращения выпадения вниз. Предпочтительно каждая из указанных вставок в промежуточном боковом положении имеет выступ, который выполнен с возможностью вхождения в основной массив нижнего элемента. Предпочтительно каждая из паропроницаемых и пористых вставок жестко присоединена к указанному нижнему элементу для проникновения его пластикового материала в пористую боковую поверхность указанной вставки, при этом тот участок нижнего элемента, который проникает в паропроницаемую вставку, образует участок внутреннего выреза для предотвращения выпадения вниз указанной вставки. Предпочтительно каждая вставка имеет форму цилиндра или параллелепипеда, по существу, с вертикальными боковыми стенками. Предпочтительно обувная подошва содержит защитный слой мембраны, который является паропроницаемым или перфорированным и находится между мембраной и защитными элементами. Предпочтительно обувная подошва содержит защитный слой, который находится в прямом контакте с указанной мембраной. Предпочтительно защитный слой выполнен из паропроницаемого и водоотталкивающего материала. Предпочтительно защитный слой наслоен на мембрану. Предпочтительно защитный слой имеет меньшую площадь, чем указанная мембрана, при этом периметрические кромки указанной мембраны не перекрывают кромки защитного слоя и мембрана герметично прикреплена "снизу" к указанному нижнему элементу. Предпочтительно обувная подошва содержит готовый блок, который содержит расположенные снизу вверх часть указанного нижнего элемента, имеющую составляющую единое целое с ней ходовую поверхность; при этом указанная ходовая поверхность имеет указанные сквозные отверстия, с которыми соединяются указанные защитные элементы, и, по меньшей мере, указанную мембрану, при этом указанный нижний элемент располагается по периметру относительно указанного готового блока и образует опорную структуру подошвы. Предпочтительно сквозные отверстия имеют ширину от 5 до 20 мм. Предпочтительно на мембрану наслоен сетчатый элемент. Указанные задачи и цели также достигаются за счет того, что ботинок согласно изобретению содержит описанную подошву. Краткое описание чертежей Дальнейшие свойства и преимущества настоящего изобретения станут более понятны из описания некоторых предпочтительных, но не ограничивающих данное изобретение вариантов воплощения, проиллюстрированных с помощью неограничивающих примеров на прилагаемых чертежах, на которых: фиг. 1 - вид в перспективе снизу ботинка с подошвой, выполненной согласно настоящему изобретению; фиг. 2 - поперечное сечение подошвы, относящееся к первому варианту воплощения настоящего изобретения; фиг. 3 - сечение некоторого участка пресс-формы для формования подошвы, выполняемой согласно настоящему изобретению, где показан отдельный участок указанной подошвы; фиг. 4 - поперечное сечение подошвы, являющее собой другой пример первого варианта воплощения с фиг. 1; фиг. 5 - вид сверху элемента для защиты мембраны, которым обеспечивается подошва согласно настоящему изобретению; фиг. 6 - сечение некоторого участка пресс-формы для формования защитного элемента с фиг. 5; фиг. 7 - сечение некоторого участка пресс-формы для формования подошвы согласно настоящему изобретению, в которой используется защитный элемент с фиг. 5 и 6; фиг. 8 - поперечное сечение подошвы согласно второму варианту воплощения настоящего изобретения; фиг. 9 - поперечное сечение участка подошвы, которая является разновидностью варианта воплощения, относящегося к фиг. 8; фиг. 10 - поперечное сечение участка подошвы, которая является другой разновидностью варианта воплощения, относящегося к фиг. 8 и 9;-3 015454 фиг. 11 - поперечное сечение участка подошвы, которая является еще одной разновидностью варианта воплощения, относящегося к фиг. 8-10; фиг. 12 - поперечное сечение подошвы, которая является еще одной разновидностью варианта воплощения, относящегося к фиг. 8, 9 и 11; фиг. 13 - поперечное сечение подошвы, которая является еще одной разновидностью варианта воплощения, относящегося к фиг. 8, 9, 11 и 12. В приведенных для примера и описанных ниже вариантах воплощения конкретные свойства, относящиеся к конкретным примерам, могут в действительности заменяться другими показателями, свойственными другим вариантам воплощения. Более того, следует отметить, что в случае обнаружения каких-либо данных, ставших уже общеизвестными во время процесса патентования, эти данные не следует относить к формуле изобретения, а,напротив, изъять из нее. Подробное описание настоящего изобретения На фиг. 1 и 2 показан первый вариант воплощения обувной подошвы согласно настоящему изобретению, где эта подошва в целом обозначена ссылочной позицией 10, в то время как ботинок, имеющий эту подошву 10, обозначен в целом буквой "С". Эта обувная подошва 10 содержит нижний элемент 11, который выполнен из пластикового материала и на котором образована ходовая поверхность 12 этой подошвы, имеющая множество сквозных отверстий 13, предпочтительно располагаемых на участке подошвы, относящейся к передней части стопы. Эти сквозные отверстия 13 являются гораздо большими по размеру, чем те маленькие вентиляционные отверстия, которые выполняются на подобных обувных подошвах предшествующего уровня техники, и, таким образом, их размер составляет значительно больше чем 2 мм (например, от 5 до 20 мм). Над этим нижним элементом 11, чтобы практически перекрыть эти сквозные отверстия 13, расположена мембрана 14, которая является непроницаемой для воды и проницаемой для водяных паров и которая относится per se к известному в данной области типу (например, мембрана, известная под торговой маркой Gore-Tex). Согласно известной конфигурации поверх этой мембраны 14 уложен слоем сетчатый элемент 15,выполненный из синтетического материала. Эта мембрана 14 присоединяется известным способом герметично по периметру по меньшей мере к одному компоненту данной подошвы 10, чтобы предотвратить просачивание жидкости вверх через эту подошву. Такое герметичное уплотнение, обозначенное в целом ссылочной позицией 16, обеспечивается, например, приклеиванием нижнего периметрического участка этой мембраны 14 к нижнему элементу 11(чтобы практически образовать уплотнение из положения "под" этой мембраной). Данная обувная подошва также содержит средства 17 для защиты этой мембраны 14, которые являются паропроницаемыми или перфорированными и расположены под этой мембраной 14, чтобы на практике перекрывать площадь сквозных отверстий 13. В предпочтительном варианте эти средства 17 для защиты мембраны 14 содержат отдельные паропроницаемые или перфорированные защитные элементы 18, каждый из которых расположен так, чтобы перекрывать соответствующее сквозное отверстие 13. В частности, нижний элемент 11 образует для каждого сквозного отверстия 13 область внутреннего выреза 19 для предотвращения выпадения вниз любого из этих защитных элементов 18. В этом первом варианте воплощения, который наглядно показан на фиг. 2, защитные элементы 18 являются плоскими и составлены из сетчатых элементов 20, выполненных, например, из металлического или пластикового материала, и при этом они имеют большую площадь, чем сквозные отверстия 13. Эти сетчатые элементы 20 жестко прикреплены к нижнему элементу 11, например в данном варианте воплощения способом приформования указанного нижнего элемента 11 к краям указанных сетчатых элементов 20, установленных в пресс-форму в качестве вставок. Те участки нижнего элемента 11, которые являются наложенными по периметру сетчатых элементов 20, практически составляют указанные участки 19 внутреннего выреза для предотвращения выпадения вниз указанных сетчатых элементов 20 (из которых, как упоминалось, составлены защитные элементы 18 для мембраны 14). На фиг. 3 показана закрытая пресс-форма 21, внутри которой находится участок подошвы, относящийся с сетчатому элементу 20 (при этом мембрана с сеткой будет впоследствии присоединена к указанной подошве). Для точного размещения этого сетчатого элемента 20 допускается использование небольших шипов 22 пресс-формы 21, с которыми сцепляется каждый сетчатый элемент 20. На фиг. 4 показан другой пример этого первого варианта воплощения, обозначенный в целом ссылочной позицией 100, где имеются защитные элементы, обозначенные теперь ссылочной позицией 118,которые составлены с помощью колец 123, выполненных из пластикового материала и закрытых в центре сетчатыми элементами 120, как это ясно показано в плане сверху на фиг. 5.-4 015454 Способ производства указанных защитных элементов 118 может быть сведен к процессу приформования пластиковых колец 123 к периферическому участку сетчатых элементов 120 (как это показано на чертеже пресс-формы 121 с фиг. 6) и затем, как показано на фиг. 4, к вклеиванию указанных защитных элементов 118 в кольцевые выемки 124, выполненные на верхней поверхности нижнего элемента 111 и на верхнем конце каждого сквозного отверстия 113; при этом указанные кольцевые выемки 124 составляют указанные участки 119 внутреннего выреза, служащие для предотвращения выпадения вниз защитных элементов 118. Более того, указанные защитные элементы 118 могут быть использованы в качестве вставок в пресс-формы, к которым приформовывается остальная часть подошвы, как это показано на чертеже пресс-формы 121 а с фиг. 7. Понятно, что вместо сетчатых элементов в равной степени считается возможным использование других паропроницаемых или мелкоперфорированных элементов, выполненных из материала, подходящего для этой цели, таких, например, как микрорастянутые металлические листы, сплавленные и частично спрессованные синтетические волокна, спрессованные натуральные волокна (например, пенька или кокосовые волокна), кожа и другие материалы. На фиг. 8 показан второй вариант воплощения подошвы ботинка, выполненной согласно настоящему изобретению и обозначенной общей ссылочной позицией 200, где в качестве защитных элементов использованы обозначенные ссылочной позицией 218 паропроницаемые вставки 220 а, имеющие, по сути, форму цилиндра или параллелепипеда. Указанные паропроницаемые вставки 220 а в предпочтительном варианте являются пористыми вставками с открытой ячеистой структурой или с агломерированными микросферами, выполненные, например, с помощью агломерированных гранулированных порошков (например, нержавеющей стали,бронзы и других металлов или сплавов), алюминиевой пены, пористых и паропроницаемых пластиковых материалов, керамических материалов и др., в общем тех материалов, которые не окисляются при контакте с водой, что может отрицательно сказаться на их паропроницаемости. У верхнего конца указанной вставки 220 а проходит в боковом направлении более широкий ступенчатый участок 226 а, который находится в кольцевых выемках 224, выполненных на верхней поверхности нижнего элемента 211 у верхнего конца каждого сквозного отверстия 213; при этом указанные кольцевые выемки 224 составляют указанные участки внутренних вырезов 219 а для предотвращения выпадения вниз защитных элементов 218. Вместо ступенчатообразного широкого участка 226 а возможно, например, использование паропроницаемых вставок 220b, в которых более широкий участок 226b сужается книзу (см. фиг. 9). Указанные паропроницаемые вставки 220 а и 220b могут быть присоединены к нижнему элементу 211 как с помощью клея, так и способом приформования. На фиг. 10 показана вставка 220 с, которая имеет промежуточную осевую боковую впадину 227,внутрь которой входит часть нижнего элемента 211, чтобы обеспечить участок 219 с внутреннего выреза для предотвращения выпадения вниз. На фиг. 11 показана вставка 220d, которая имеет промежуточный осевой боковой выступ 228, входящий в основной массив нижнего элемента 211; при этом та часть нижнего элемента 211, которая находится под указанным выступом 228, составляет участок 219d внутреннего выреза для предотвращения выпадения вниз. В предпочтительном варианте указанные паропроницаемые вставки 220 с и 220d присоединяются к нижнему элементу 211 с помощью приформования. На фиг. 12 показан еще один вариант паропроницаемой вставки, обозначенной ссылочной позицией 220 е. Указанная паропроницаемая вставка 220 е представлена вставкой пористого типа и имеет форму завершенного цилиндра или параллелепипеда, по существу, с вертикальными боковыми стенками. В этом случае прикрепление этой паропроницаемой вставки 220 е к нижнему элементу 211 выполняется в результате процесса приформования таким образом, чтобы пластиковый материал нижнего элемента 211 проник в боковом направлении в часть указанной вставки 220 е вследствие пористости поверхности указанной вставки. При этом тот участок нижнего элемента 211, который проникает в паропроницаемую вставку 220 е,составляет участок 219 е внутреннего выреза для предотвращения выпадения вниз указанной вставки(показан на чертеже с помощью перекрывающих косых штрихов, идущих с нижнего элемента 211). На фиг. 8 также показан защитный слой 229 а мембраны 214, который является дополнительным в отношении паропроницаемых вставок 220 а. Указанный защитный слой 229 а, выполненный, например, из паропроницаемого водоотталкивающего материала, который обладает свойством быстрого высыхания (например, тканый материал, нетканый материал или ворсовая ткань), предназначен, главным образом, для защиты мембраны 214 от истирания от указанных защитных элементов 218 (в данном случае вставок 220 а); при этом указанный защитный слой 22 9 а, например, наслоен на мембрану 214.-5 015454 В этом варианте воплощения указанный защитный слой 229 а имеет меньшую площадь, чем мембрана 214 (но в любом случае он имеет такую площадь, которая является большей или равной общей площади, занимаемой сквозными отверстиями 213), чтобы оставить свободными периметрические кромки указанной мембраны с целью обеспечения из положения "снизу" герметичного уплотнения 216 а указанной мембраны 214 с нижним элементом 211. На фиг. 12 показан пример, когда защитный слой мембраны 214, обозначенный в данном случае ссылочной позицией 219 е, имеет ту же самую площадь, что и сама мембрана. В этом случае герметичное уплотнение мембраны 214 выполняется из положения "сверху", например приформованием подложки 230, которая по бокам окружает данную мембрану и накладывается на ее верхние периметрические кромки и на соответствующий сетчатый элемент 215; при этом над этим сетчатым элементом 215 имеется паропроницаемый или перфорированный наполнитель 231. На фиг. 13 показана обувная подошва 300, состоящая из готового блока 332, который содержит расположенные снизу вверх часть элемента 311, защитный слой 329, мембрану 314 и сетчатый элемент 315; при этом ходовая поверхность 312 этой подошвы является неотъемлемым компонентом указанной части элемента 311 и имеет сквозные отверстия 313, в которые вставляются паропроницаемые вставки 320. При этом нижний элемент 311, который составляет опорную конструкцию подошвы, располагается по периметру относительно указанного готового блока 332. Указанный готовый блок 332 выполняется отдельно и затем вставляется в пресс-форму в качестве вкладыша, к которому приформовывается нижний элемент 311; в данной конструкции этот нижний элемент 311 герметизирует мембрану из положения "сверху". В ходе практики было доказано, что описанное таким образом настоящее изобретение решает проблемы, свойственные известным типам паропроницаемых и водонепроницаемых подошв; а именно, настоящее изобретение предлагает обувную подошву водонепроницаемого и паропроницаемого типа, которая обеспечивает оптимальную паропроницаемость, не ухудшая при этом защитных свойств мембраны и не нарушая гибкости и амортизационных свойств данной подошвы. Решение этой задачи было осуществлено выполнением в ходовой поверхности подошвы сквозных отверстий, которые являются большими, чем те маленькие отверстия, которые имеются в известных в данной области типах подошв, и прикреплением к каждому такому отверстию паропроницаемых элементов, служащих для защиты мембраны. Сквозные отверстия такого размера не допускают скопления грязи и поэтому способны обеспечивать эффективную площадь вентиляции ботинка. Соединение защитного элемента с каждым сквозным отверстием позволяет сохранить эластичность подошвы, в тех же случаях, когда требуется высокая степень гибкости, вся подошва с паропроницаемой или перфорированной структурой, такой как металлическая сетка, соединяется с большим вентиляционным отверстием. Из вышесказанного очевидна важность выполнения того условия, чтобы защитные элементы мембраны были прочно прикреплены к нижнему элементу, с которым объединена ходовая поверхность подошвы. С этой точки зрения наличие участка внутреннего выреза, выполненного на нижнем элементе подошвы и служащего для предотвращения выпадения вниз любого из защитных элементов, обеспечивает эту надежность. Представленное таким образом настоящее изобретение предполагает наличие многочисленных модификаций и вариантов, все из которых не выходят за рамки приданной формулы изобретения; при этом все их детали могут по ходу дела заменяться другими технически эквивалентными элементами. При этом используемые в ходе производства материалы, если они являются пригодными для конкретного применения, а также размеры могут быть любыми, если они отвечают требованиям и состоянию уровня техники в данной отрасли. Те описания, которые приведены в итальянской патентной заявкеTV2006A000104, над которой заявка на данное изобретение претендует на приоритет, включены в настоящий текст в качестве ссылки. Следует помнить, что там, где технические детали, упомянутые в любом пункте формулы изобретения, сопровождаются ссылочными позициями, эти ссылочные позиции включены в данный текст с единственной целью облегчения понимания данных пунктов, и соответственно эти ссылочные позиции не обладают никакой ограничивающей функцией относительно понимания каждого элемента, обозначенного такими ссылочными позициями для наглядности примера. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водонепроницаемая и паропроницаемая обувная подошва (10, 100, 200, 300), содержащая нижний элемент (11, 111, 211, 311), выполненный из пластикового материала, на котором образована ходовая поверхность (12) подошвы, имеющая множество сквозных отверстий (13); мембрану (14, 214, 314), которая является непроницаемой для воды и проницаемой для водяных паров и установлена над указанным нижним элементом (11, 111, 211, 311), чтобы накладываться на указанные сквозные отверстия (13), причем указанная мембрана герметично присоединена по периметру по меньшей мере к одному компоненту данной подошвы (10, 100, 200, 300) для исключения просачивания жидкости вверх через указанную подошву; паропроницаемые или перфорированные средства (17) для защиты указанной мембраны (14, 214,314), которые расположены под указанной мембраной (14, 214, 314), для наложения на площадь, занимаемую указанными отверстиями (13), причем указанные средства (17) для защиты указанной мембраны(14, 214, 314) содержат отдельные паропроницаемые или перфорированные защитные элементы (18, 118,218, 318), каждый из которых расположен так, чтобы блокировать соответствующее сквозное отверстие(13), а указанный нижний элемент (11, 111, 211, 311) образует для каждого сквозного отверстия (13) область внутреннего выреза (19, 119, 219 а, 219 с, 219d, 219e) для предотвращения выпадения вниз любого из указанных защитных элементов (18, 118, 218, 318),отличающаяся тем, что указанная мембрана (14, 214, 314) перекрывает сквозные отверстия (13) и присоединена по периметру герметично к нижнему элементу (11, 111, 211, 311) для образования по периметру одного уплотнения (16). 2. Обувная подошва по п.1, отличающаяся тем, что указанные защитные элементы (18) являются плоскими и образованы сетчатыми элементами (20), которые имеют большую площадь, чем указанные сквозные отверстия (13). 3. Обувная подошва по п.2, отличающаяся тем, что сетчатые элементы (20) жестко присоединены к нижнему элементу (11) посредством легкокомпонентного формования нижнего элемента (11) на краях указанных сетчатых элементов (20), устанавливаемых в пресс-форму в качестве вставок, при этом те части нижнего элемента (11), перекрывающие периметрические кромки сетчатых элементов (20), составляют участки (19) внутреннего выреза для предотвращения выпадения вниз сетчатых элементов (20). 4. Обувная подошва по п.2, отличающаяся тем, что защитные элементы (118) образованы кольцами(123), выполненными из пластикового материала и покрытыми по центру сетчатыми элементами (120). 5. Обувная подошва по п.4, отличающаяся тем, что указанные кольца (123) из пластикового материала наформованы на кромки сетчатых элементов (120). 6. Обувная подошва по п.4, отличающаяся тем, что указанные защитные элементы (118) установлены и вклеены в кольцевые выемки (124), выполненные на верхней поверхности нижнего элемента (111) на верхнем конце каждого из сквозных отверстий (113), при этом указанные кольцевые выемки (124) составляют указанные участки (119) внутреннего выреза, служащие для предотвращения выпадения вниз защитных элементов (118). 7. Обувная подошва по п.4, отличающаяся тем, что указанные защитные элементы (118) жестко присоединены к указанному нижнему элементу (111) двойным формованием. 8. Обувная подошва по одному из пп.2-7, отличающаяся тем, что указанные сетчатые элементы (20) выполнены из металлического или пластикового материала. 9. Обувная подошва по любому из пп.2-7, отличающаяся тем, что указанные защитные элементы(18, 118) образованы плоскими паропроницаемыми или микроперфорированными элементами, которые составлены из микрорастянутых металлических листов, сплавленных и частично спрессованных синтетических волокон и спрессованных натуральных волокон. 10. Обувная подошва по п.1, отличающаяся тем, что указанные защитные элементы (218) образованы паропроницаемыми вставками (220 а, 220b, 220c, 220d, 220e, 320), чья форма имеет цилиндрическую симметрию или, главным образом, является формой параллелепипеда. 11. Обувная подошва по п.1, отличающаяся тем, что указанные защитные элементы (218) образованы пористыми паропроницаемыми вставками (220 а, 220b, 220c, 220d, 220e, 320), относящимися к типу с открытой ячеистой структурой или с агломерированными микросферами. 12. Обувная подошва по п.11, отличающаяся тем, что указанные паропроницаемые вставки (220 а,220b, 220c, 220d, 220e, 320) выполнены из одного или нескольких из следующих материалов: агломерированных гранулированных порошков, алюминиевой пены, пористых и паропроницаемых пластиковых материалов, керамических материалов, спрессованных синтетических или натуральных волокон, кожи и регенерированного обувного картона "салфа". 13. Обувная подошва по любому из пп.10-12, отличающаяся тем, что указанные паропроницаемые вставки (220 а, 220b, 220c, 220d, 220e, 320) выполнены из металлических порошков на основе нержавеющей стали или бронзы. 14. Обувная подошва по любому из пп.10-13, отличающаяся тем, что указанные паропроницаемые-7 015454 вставки (220 а, 220b, 220c, 220d, 220e, 320) выполнены из таких материалов, которые не подвержены окислению или гидролизу при контакте с водой. 15. Обувная подошва по любому из пп.10-14, отличающаяся тем, что на верхнем конце каждой из указанных паропроницаемых вставок (220 а, 220b, 320) в боковом направлении выступает более широкий участок (226 а), выполненный с возможностью вхождения в кольцевые выемки (224), выполненные на верхней поверхности указанного нижнего элемента (211) на верхнем конце каждого из указанных сквозных отверстий (213). 16. Обувная подошва по п.15, отличающаяся тем, что указанный более широкий участок (226 а) имеет ступенчатую форму, соответствующую форме вставки (220 а). 17. Обувная подошва по п.15, отличающаяся тем, что указанный более широкий участок (226b) сужается книзу. 18. Обувная подошва по любому из пп.10-14, отличающаяся тем, что каждая из указанных вставок(220 с) в промежуточном боковом положении своей осевой длины имеет впадину (227), в которую входит часть нижнего элемента (211), чтобы обеспечить участок (219 с) внутреннего выреза для предотвращения выпадения вниз. 19. Обувная подошва по любому из пп.10-14, отличающаяся тем, что каждая из указанных вставок(220d) в промежуточном боковом положении имеет выступ (228), который выполнен с возможностью вхождения в основной массив указанного нижнего элемента (211). 20. Обувная подошва по любому из пп.10-14, отличающаяся тем, что каждая из указанных паропроницаемых и пористых вставок (220 е) жестко присоединена к указанному нижнему элементу (211) для проникновения его пластикового материала в пористую боковую поверхность указанной вставки (220 е),при этом тот участок нижнего элемента (211), который проникает в паропроницаемую вставку (220 е),образует участок (219 е) внутреннего выреза для предотвращения выпадения вниз указанной вставки(220 е). 21. Обувная подошва по п.20, отличающаяся тем, что каждая вставка имеет форму цилиндра или параллелепипеда, по существу, с вертикальными боковыми стенками. 22. Обувная подошва по любому из предыдущих пунктов, отличающаяся тем, что она содержит защитный слой (229 а) указанной мембраны (214), который является паропроницаемым или перфорированным и находится между мембраной (214) и защитными элементами (218). 23. Обувная подошва по п.22, отличающаяся тем, что она содержит защитный слой (229 а), который находится в прямом контакте с указанной мембраной (214). 24. Обувная подошва по п.22 или 23, отличающаяся тем, что указанный защитный слой (229 а) выполнен из паропроницаемого и водоотталкивающего материала. 25. Обувная подошва по любому из пп.22, 23 или 24, отличающаяся тем, что указанный защитный слой (229 а) наслоен на указанную мембрану (214). 26. Обувная подошва по пп.22-24 или 25, отличающаяся тем, что указанный защитный слой (229 а) имеет меньшую площадь, чем указанная мембрана (214), при этом периметрические кромки указанной мембраны (214) не перекрывают кромки защитного слоя (229 а) и мембрана (214) герметично прикреплена "снизу" к указанному нижнему элементу (211). 27. Обувная подошва по любому из предыдущих пунктов, отличающаяся тем, что она содержит готовый блок (332), который содержит расположенные снизу вверх часть указанного нижнего элемента(311), имеющую составляющую единое целое с ней ходовую поверхность (312); при этом указанная ходовая поверхность имеет указанные сквозные отверстия (313), с которыми соединяются указанные защитные элементы (318), и, по меньшей мере, указанную мембрану (314), при этом указанный нижний элемент (311) располагается по периметру относительно указанного готового блока (332) и образует опорную структуру подошвы. 28. Обувная подошва по любому из предыдущих пунктов, отличающаяся тем, что указанные сквозные отверстия (13) имеют ширину от 5 до 20 мм. 29. Обувная подошва по любому из предыдущих пунктов, отличающаяся тем, что на указанную мембрану (14) наслоен сетчатый элемент (15). 30. Ботинок (С), отличающийся тем, что он содержит подошву (10, 100, 200) по любому из предыдущих пунктов.
