Многослойный стеклопакет и способ его изготовления

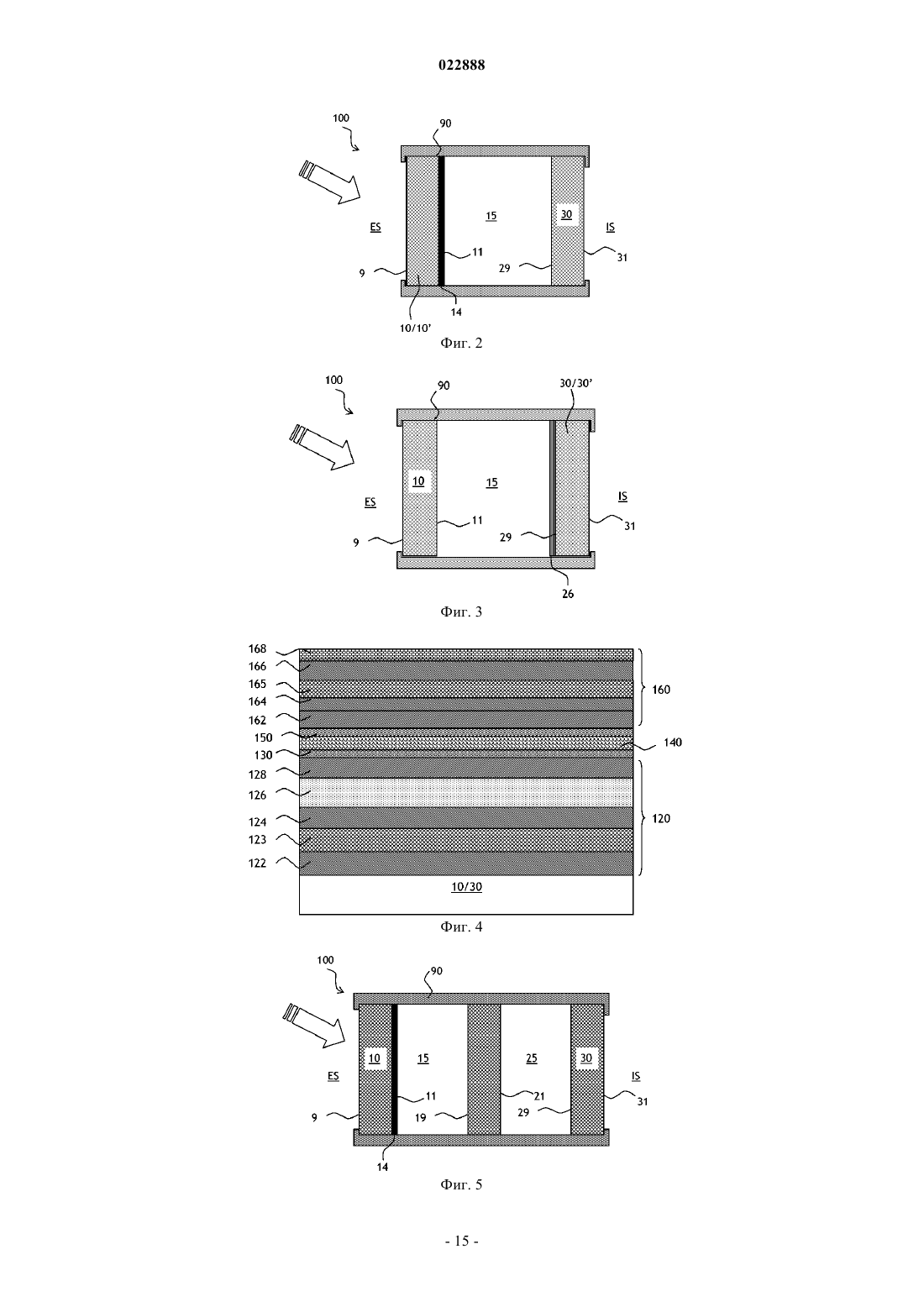

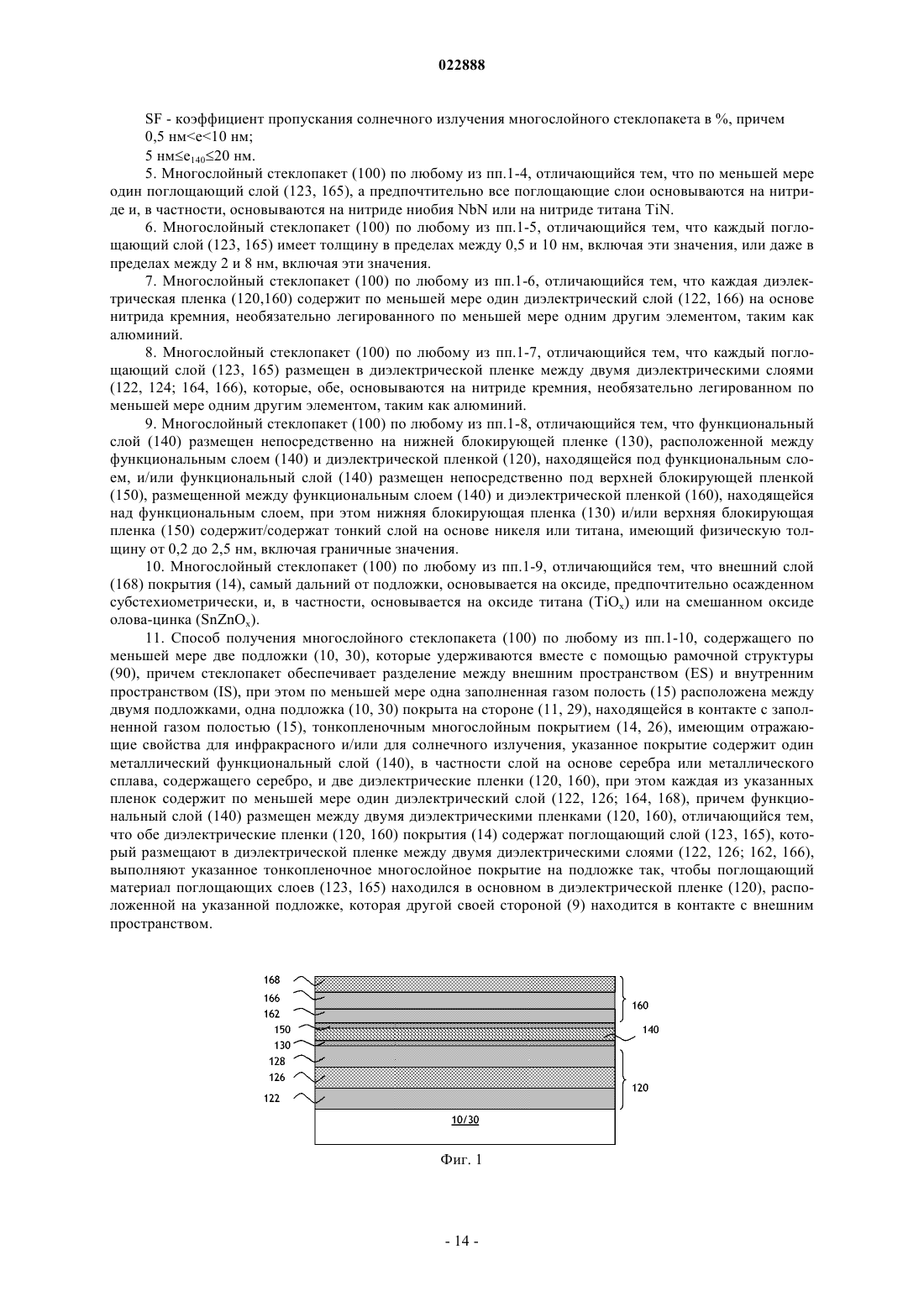

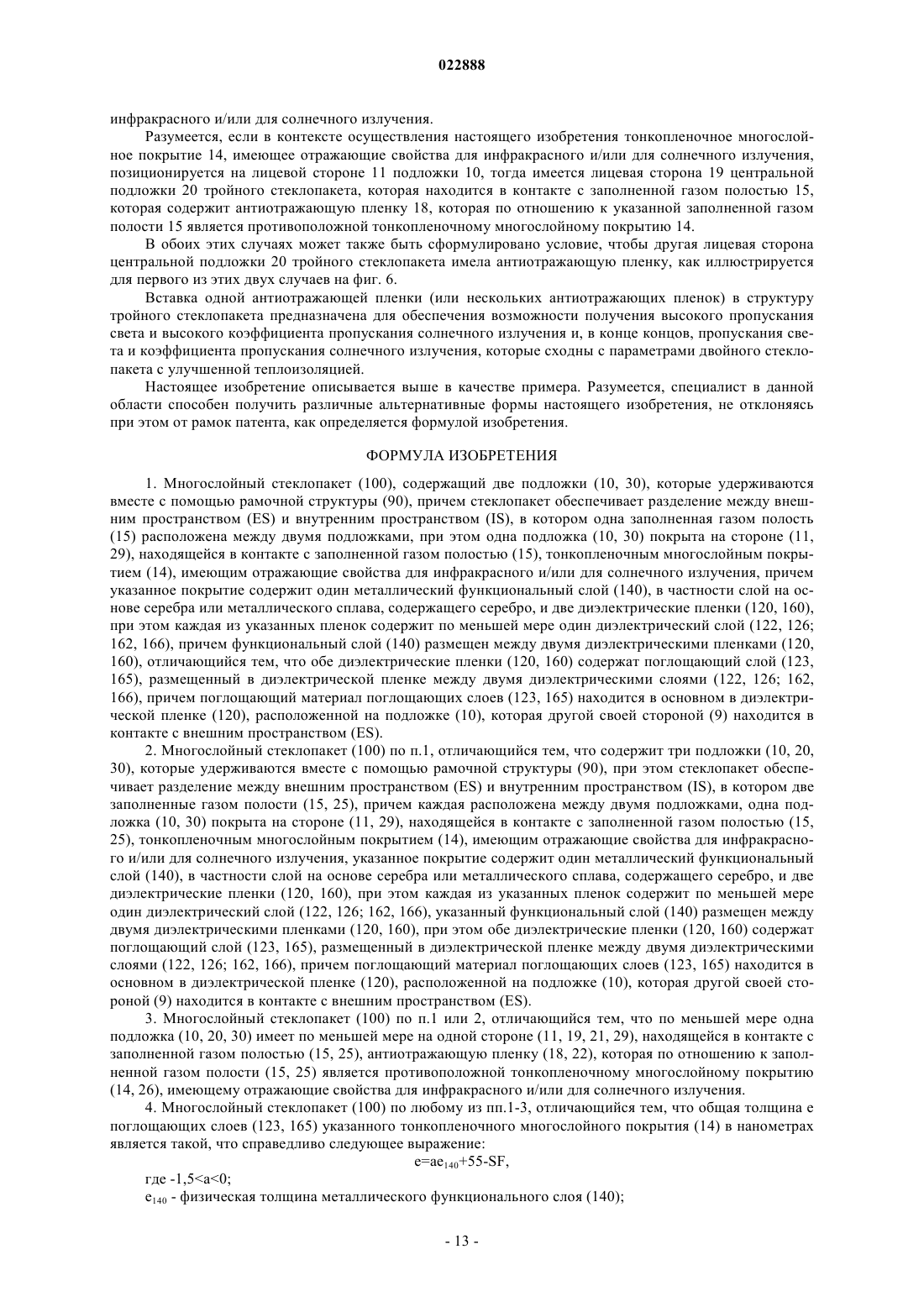

Настоящее изобретение относится к многослойному стеклопакету, содержащему по меньшей мере две подложки, одна подложка покрыта на внутренней лицевой стороне, находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой (140) и две диэлектрические пленки (120, 160), каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162,166), указанный функциональный слой (140) размещен между двумя диэлектрическими пленками(120, 160), отличающемуся тем, что по меньшей мере одна диэлектрическая пленка (120, 160) или обе диэлектрические пленки (120, 160) содержат поглощающий слой (123, 165), который размещают в диэлектрической пленке между двумя диэлектрическими слоями (122, 126; 162,166), поглощающий материал поглощающего слоя (слоев) (123, 165) находится в основном в диэлектрической пленке (120), находящейся под металлическим функциональным слоем (140), или в основном в диэлектрической пленке (160), находящейся над металлическим функциональным слоем (140). Настоящее изобретение относится к многослойному стеклопакету, содержащему по меньшей мере две подложки типа стеклянной подложки, которые удерживаются вместе с помощью рамочной структуры, указанный стеклопакет обеспечивает разделение между внешним пространством и внутренним пространством, при этом между двумя подложками лежит по меньшей мере одна полость, заполненная газом. Как известно, одна из подложек может покрываться на внутренней лицевой стороне, находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере один диэлектрический слой, указанный функциональный слой помещается между двумя диэлектрическими пленками. Более конкретно, настоящее изобретение относится к использованию таких подложек для получения стеклопакетов для термоизоляции и/или защиты от солнечного излучения. Эти стеклопакеты могут предназначаться для оборудования зданий, в частности, с точки зрения уменьшения нагрузки при кондиционировании воздуха, и/или предотвращения избыточного перегрева (их называют стеклопакетом "с солнечным контролем"), и/или уменьшения количества энергии, рассеиваемой наружу (его называют"low-E" стеклопакетом или стеклопакетом "с низким испусканием") в связи с постоянно увеличивающимся применением остекленных поверхностей в зданиях. Листовое стекло может также встраиваться в стеклопакеты, имеющие конкретные функциональные свойства, например, такое как нагревательное листовое стекло или электрохромное листовое стекло. Один из типов многослойного покрытия, известных для придания подложкам таких свойств, состоит из металлического функционального слоя, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, в частности металлического функционального слоя на основе серебра или металлического сплава, содержащего серебро. В этом типе многослойного покрытия функциональный слой помещается, таким образом, между двумя диэлектрическими пленками, каждая из которых содержит, как правило, несколько слоев, каждый из которых изготовлен из диэлектрического материала типа нитрида и, в частности, нитрида кремния или нитрида алюминия, или типа оксида. С оптической точки зрения, предназначение этих пленок, которые заключают между собой металлический функциональный слой, заключается в "антиотражении" этого металлического функционального слоя. Однако между одной или каждой диэлектрической пленкой и металлическим функциональным слоем иногда располагают блокирующую пленку, такая блокирующая пленка, размещенная под функциональным слоем в направлении подложки, защищает указанный функциональный слой в течение необязательной высокотемпературной термической обработки типа моллирования и/или отпуска, и блокирующая пленка, помещаемая на функциональном слое, на стороне, противоположной от подложки, защищает этот слой от любой деградации во время осаждения верхней диэлектрической пленки и во время необязательной высокотемпературной термической обработки типа моллирования и/или отпуска. В качестве напоминания, коэффициент пропускания солнечного излучения SF стеклопакета представляет собой отношение общей солнечной энергии, поступающей в комнату через этот стеклопакет, к общей падающей солнечной энергии, и селективность s соответствует отношению пропускания светаTLvis в видимом диапазоне стеклопакета к коэффициенту пропускания солнечного излучения стеклопакета и, таким образом, представляет собой s=TLvis/SF. В настоящее время имеются low-E тонкопленочные многослойные покрытия, содержащие один функциональный слой (обозначаемые далее выражением "многослойное покрытие, содержащее один функциональный слой") на основе серебра, имеющие нормальное пропускание N примерно 2-3%, пропускание света в видимом диапазоне TL примерно 65% и селективность порядка 1,3-1,35 для коэффициента пропускания солнечного излучения примерно 50%, когда они устанавливаются в обычный двойной стеклопакет, например, для размеров лицевой стороны 3 следующей конфигурации: 4-16(Ar-90%)-4, состоящий из двух 4-мм стеклянных листов, разделенных полостью, заполненной газом, содержащим 90% аргона и 10% воздуха, с толщиной 16 мм, один из листов которого покрыт многослойным покрытием,содержащим один функциональный слой, а именно лист, самый дальний в направлении внутрь здания,если рассматривать направление падения солнечного излучения, поступающего в здание, на лицевой стороне стекла, повернутой в направлении заполненной газом полости. Специалист в данной области знает, что позиционирование тонкопленочного многослойного покрытия на лицевой стороне 2 двойного стеклопакета (на листе самом дальнем в направлении наружу от здания, если рассматривать направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой в направлении заполненной газом полости) может уменьшить коэффициент пропускания солнечного излучения и, таким образом, увеличить селективность. В контексте указанного выше примера затем возможно получение селективности примерно 1,5 с таким же многослойным покрытием, содержащим один функциональный слой. Однако это решение является неудовлетворительным для некоторых применений, поскольку отра-1 022888 жение света в видимом диапазоне и, в частности, отражение света в видимом диапазоне, если смотреть снаружи здания, находится на относительно высоком уровне, выше 20%, и составляет примерно 23-25%. Для уменьшения этого отражения света, поддерживая при этом по-прежнему отражение энергии или даже увеличивая отражение энергии, как известно специалисту в данной области, возможно введение одного или нескольких слоев, который поглощает/которые поглощают в видимом диапазоне, в многослойное покрытие, а более конкретно, в одну или несколько диэлектрических пленок. Похоже, что должны соблюдаться определенные правила при позиционировании многослойного покрытия в многослойном стеклопакете, в соответствии с положением слоя или слоев, содержащих один функциональный слой, поглощающий в видимом диапазоне - именно это и составляет предмет настоящего изобретения. Необходимо отметить, что предыдущий уровень техники говорит об использовании таких слоев,которые поглощают в видимом диапазоне, в многослойных покрытиях, содержащих несколько функциональных слоев, в частности, заявка на Международный патент WO 02/48065, которая относится к применению таких слоев, которые поглощают в видимом диапазоне, в многослойном покрытии, стойком к термической обработке типа моллирования/отпуска. Однако из-за сложности многослойного покрытия и количества осаждаемого материала эти многослойные покрытия, содержащие несколько функциональных слоев, являются более дорогостоящими при получении, чем многослойные покрытия, содержащие один функциональный слой. Кроме того, также из-за сложности этого многослойного покрытия, содержащего два функциональных слоя, концепция указанного выше документа не может непосредственно переноситься на конструирование многослойного покрытия, содержащего один функциональный слой. Одной из задач настоящего изобретения является осуществление устранения недостатков, известных из литературы, посредством разработки нового типа многослойного покрытия, содержащего один функциональный слой, это покрытие имеет низкое листовое сопротивление (а следовательно, и низкое испускание), высокое пропускание света и относительно нейтральный цвет, в частности, при отражении на стороне многослойного покрытия (но также и на противоположной стороне, а именно "на стороне подложки"), эти свойства предпочтительно поддерживаются в ограниченном диапазоне, подвергается ли многослойное покрытие одной или нескольким высокотемпературным термическим обработкам типа моллирования и/или отпуска, и/или отжига или нет. Другой важной задачей является создание многослойного покрытия, содержащего один функциональный слой, и такого, которое имеет низкое испускание, при этом по-прежнему имея низкое отражение света в видимом диапазоне и приемлемый цвет, в частности, при внешнем отражении для многослойного стеклопакета, в частности, вне красной области. Таким образом, одной из задач настоящего изобретения, в самом широком его смысле, является многослойный стеклопакет, как заявляется в п.1 или 2. Этот многослойный стеклопакет содержит по меньшей мере две подложки или по меньшей мере три подложки, соответственно, которые удерживаются вместе с помощью рамочной структуры, указанный стеклопакет обеспечивает разделение между внешним пространством и внутренним пространством, при этом между двумя подложками лежит по меньшей мере одна заполненная газом полость, одна подложка покрыта на внутренней лицевой стороне,находящейся в контакте с полостью, заполненной газом, тонкопленочным многослойным покрытием,имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере два диэлектрических слоя, указанный функциональный слой помещается между двумя диэлектрическими пленками. В соответствии с настоящим изобретением по меньшей мере одна диэлектрическая пленка или обе диэлектрические пленки содержат поглощающий слой, который помещается в диэлектрической пленке между двумя диэлектрическими слоями, поглощающий материал поглощающего слоя (слоев) находится в основном в диэлектрической пленке, находящейся под металлическим функциональным слоем, или в основном в диэлектрической пленке, находящейся над металлическим функциональным слоем таким образом, что либо поглощающий материал поглощающего слоя (или всех поглощающих слоев) (т.е. вся физическая толщина поглощающего материала) находится в основном в диэлектрической пленке, находящейся под металлическим функциональным слоем, и тонкопленочное многослойное покрытие позиционируется на внутренней лицевой стороне подложки, находящейся на другой лицевой стороне в контакте с внешним пространством; либо поглощающий материал поглощающего слоя (или всех поглощающих слоев) (т.е. вся физическая толщина поглощающего материала) находится в основном в диэлектрической пленке, находящейся над металлическим функциональным слоем, и тонкопленочное многослойное покрытие позиционируется на внутренней лицевой стороне подложки, находящейся на другой лицевой стороне в контакте с внутренним пространством. Предпочтительно одна подложка многослойного стеклопакета, содержащего по меньшей мере две подложки, или многослойного стеклопакета, содержащего по меньшей мере три подложки, покрывается на внутренней лицевой стороне, находящейся в контакте с полостью, заполненной газом, тонкопленочным многослойным покрытием, имеющим отражающие свойства для инфракрасного и/или для солнечного излучения. Термин "в основном", как понимается в настоящем изобретении, означает, что более половины общей толщины поглощающего материала поглощающего слоя или слоев многослойного покрытия находится либо в диэлектрической пленке, находящейся под металлическим функциональным слоем, либо в диэлектрической пленке, находящейся над металлическим функциональным слоем. В одном из конкретных вариантов осуществления термин "в основном" может, таким образом, означать физическую толщину в пределах от более чем 50%, но меньше чем 100%, или в пределах между 55 и 95%, включая эти значения, или даже между 60 и 90%, включая эти значения. В контексте настоящего изобретения поглощающий материал, присутствующий в многослойном покрытии, иной, чем находящийся в пределах диэлектрических пленок, не принимается во внимание,когда интерпретируется слово "в основном". Таким образом, необязательно присутствующие блокирующий слой или слои, которые находятся в контакте с функциональным слоем или вблизи него, не составляют части поглощающего материала, принимаемого во внимание, когда интерпретируется выражение"в основном". Термин "пленка" в контексте настоящего изобретения должен, как понимается, означать, что внутри пленки может быть один слой или несколько слоев различных материалов. Как обычно, термин "диэлектрический слой" как понимается в настоящем изобретении, означает,что, с точки зрения его природы, материал является "неметаллическим", т.е. не представляет собой металл. В контексте настоящего изобретения этот термин означает материал, имеющий во всем видимом диапазоне длин волн (от 380 до 780 нм) отношение n/k, равное или большее чем 5. Термин "поглощающий материал", как понимается в настоящем изобретении, означает материал,имеющий во всем видимом диапазоне длин волн (от 380 до 780 нм) отношение n/k, находящееся в пределах между 0 и 5, исключая эти значения, и имеющий удельное электрическое сопротивление в объемном состоянии (как известно из литературы) больше чем 10-5 Омсм. Напомним, что n обозначает действительную часть коэффициента преломления материала на данной длине волны, а k представляет собой мнимую часть коэффициента преломления на данной длине волны, отношение n/k вычисляется на одной и той же заданной длине волны как для n, так и для k. Внутри каждой диэлектрической пленки два диэлектрических слоя, между которыми заключен поглощающий слой, предпочтительно имеют одинаковую природу. Таким образом, композиция (стехиометрия) диэлектрических слоев является идентичной на каждой из сторон поглощающего слоя. В одном из конкретных вариантов настоящего изобретения по меньшей мере одна подложка имеет по меньшей мере на одной лицевой стороне, находящейся в контакте с полостью, заполненной газом,антиотражающую пленку, которая по отношению к указанной, заполненной газом полости является противоположной тонкопленочному многослойному покрытию, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Этот вариант делает возможным достижение еще более высокой селективности, благодаря значительному увеличению пропускания света, и при меньшем увеличении коэффициента пропускания солнечного излучения многослойного стеклопакета. В другом конкретном варианте настоящего изобретения общая (физическая) толщина е поглощающего слоя или всех поглощающих слоев тонкопленочного многослойного покрытия, позиционируемого на внутренней лицевой стороне первой подложки, через которую проходит падающее солнечное излучение, в нанометрах, является такой, что е=ае 140+55-SF,где 0,5 нме 10 нм или 2 е 8 нм;e140 представляет собой физическую толщину слоя серебра: 5 нмe14020 нм; иSF представляет собой коэффициент пропускания солнечного излучения в % для многослойного стеклопакета. В одном из конкретных вариантов настоящего изобретения по меньшей мере один поглощающий слой многослойного покрытия, а предпочтительно все поглощающие слои многослойного покрытия основываются на нитриде и, в частности, по меньшей мере один слой из этих слоев, а предпочтительно все эти слои основываются на нитриде ниобия NbN или по меньшей мере один слой из этих слоев, а предпочтительно все эти слои основываются на нитриде титана TiN. Указанный (или каждый) поглощающий слой предпочтительно имеет толщину в пределах между 0,5 и 10 нм, включая эти значения, или даже в пределах между 2 и 8 нм, включая эти значения, с тем,чтобы поддерживать для многослойного стеклопакета пропускание света, равное или большее чем 25% или даже равное или большее чем 30%. Диэлектрический слой, который находится, по меньшей мере, внутри каждой диэлектрической пленки, как определено выше, имеет коэффициент преломления в пределах между 1,8 и 2,5, включая эти значения, или предпочтительно в пределах между 1,9 и 2,3, включая эти значения (коэффициенты преломления или показатели преломления, указанные в настоящем документе, измеряются при 550 нм, как обычно). В одном из конкретных вариантов осуществления указанные, находящиеся снизу диэлектрические пленки и находящиеся сверху диэлектрические пленки - каждая содержит по меньшей мере один диэлектрический слой на основе нитрида кремния, необязательно легированного по меньшей мере одним другим элементом, таким как алюминий. В одном из конкретных вариантов осуществления настоящего изобретения каждый поглощающий слой помещается в диэлектрической пленке между двумя диэлектрическими слоями, которые оба основываются на нитриде кремния, необязательно легированном по меньшей мере одним другим элементом,таким как алюминий. В одном из конкретных вариантов осуществления конечный слой или внешнее покрытие находящейся снизу диэлектрической пленки, которое находится дальше всех от подложки, представляет собой смачивающий слой на основе оксида, в частности слой на основе оксида цинка, необязательно легированного по меньшей мере одним другим элементом, таким как алюминий. В наиболее конкретном варианте осуществления находящаяся снизу диэлектрическая пленка содержит по меньшей мере один диэлектрический слой на основе нитрида, в частности, нитрида кремния и/или нитрида алюминия, и по меньшей мере один некристаллический согласующий слой, изготовленный из смешанного оксида, указанный согласующий слой находится в контакте с кристаллическим находящимся сверху смачивающим слоем. Предпочтительно функциональный слой помещается непосредственно на нижней блокирующей пленке, размещенной между функциональным слоем и диэлектрической пленой, находящейся под функциональным слоем, и/или функциональный слой осаждают непосредственно под верхней блокирующей пленкой, размещенной между функциональным слоем и диэлектрической пленкой, находящейся над функциональным слоем, и нижняя блокирующая пленка и/или верхняя блокирующая пленка содержит/содержат тонкий слой на основе никеля или титана, имеющий геометрическую толщину е такую,что 0,2 нме 2,5 нм. Кроме того, нижняя блокирующая пленка и/или верхняя блокирующая пленка могут содержать по меньшей мере один тонкий слой на основе никеля или титана, присутствующего в металлической форме,если подложка, снабженная тонкопленочным многослойным покрытием, не подвергается термической обработке моллирования и/или отпуска после осаждения покрытия, этот слой является, по меньшей мере, частично окисленным, если подложка, снабженная тонкопленочным многослойным покрытием, подвергается по меньшей мере одной термической обработке моллирования и/или отпуска после осаждения многослойного покрытия. Этот тонкий слой нижней блокирующей пленки на основе никеля и/или тонкий слой верхней блокирующей пленки на основе никеля, когда указанный слой присутствует, предпочтительно находится/находятся в непосредственном контакте с функциональным слоем. В одном из конкретных вариантов осуществления конечный слой или внешнее покрытие находящейся сверху диэлектрической пленки, т.е. слой, самый дальний от подложки, основывается на оксиде,предпочтительно, осажденном субстехиометрически и, в частности, основывается на оксиде титана(TiOx) или основывается на смешанном оксиде олова-цинка (SnZnOx), необязательно легированном другим элементом в количестве самое большее 10 мас.%. Многослойное покрытие может, таким образом, содержать внешнее покрытие, т.е. защитный слой,предпочтительно осажденный субстехиометрически. Этот слой в основном стехиометрически окисляется после осаждения в многослойном покрытии. Этот защитный слой предпочтительно имеет толщину в пределах между 0,5 и 10 нм. Стеклопакет в соответствии с настоящим изобретением содержит по меньшей мере одну подложку,несущую многослойное покрытие в соответствии с настоящим изобретением, необязательно соединенную по меньшей мере с одной другой подложкой. Каждая подложка может быть прозрачной или окрашенной. В частности, по меньшей мере одна из подложек может изготавливаться из объемно окрашенного стекла. Выбор типа окрашивания будет зависеть от уровня пропускания света и/или от колориметрического внешнего вида, которые являются желательными для стеклопакета после завершения его получения. Стеклопакет в соответствии с настоящим изобретением может иметь ламинированную структуру, в частности структуру, объединяющую по меньшей мере две жесткие подложки типа стекла по меньшей мере с одним листом термопластичного полимера для получения структуры типа: стекло/тонкопленочное многослойное покрытие/лист (листы)/стекло/заполненная газом полость/стеклянный лист. Полимер может в частности, основываться на поливинилбутирале PVB, этилене-винилацетатеEVA, полиэтилентерефталате PET или поливинилхлориде PVC. Подложки стеклопакета в соответствии с настоящим изобретением могут подвергаться термической обработке без повреждения тонкопленочного многослойного покрытия. Необязательно, указанные подложки могут подвергаться моллированию и/или отпуску. Предметом настоящего изобретения также является способ получения многослойного стеклопакета в соответствии с настоящим изобретением, содержащего по меньшей мере две подложки, которые удерживаются вместе с помощью рамочной структуры, указанный стеклопакет обеспечивает разделение между внешним пространством и внутренним пространством, при этом по меньшей мере одна заполненная газом полость лежит между двумя подложками, одна подложка покрыта на внутренней лицевой стороне,находящейся в контакте с заполненной газом полостью, тонкопленочным многослойным покрытием,имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой, в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере один диэлектрический слой, указанный функциональный слой помещается между двумя диэлектрическими пленками, по меньшей мере одна диэлектрическая пленка или обе диэлектрические пленки, включая поглощающий слой, который помещается в диэлектрической пленке между двумя диэлектрическими слоями, поглощающий материал поглощающего слоя (слоев) находится в основном в диэлектрической пленке, находящейся под металлическим функциональным слоем или в основном в диэлектрической пленке, находящейся над металлическим функциональным слоем, таким образом, что либо подложка позиционируется в рамочной структуре, чтобы ее внутренняя лицевая сторона содержала тонкопленочное многослойное покрытие, поглощающий материал ее поглощающего слоя (или всех поглощающих слоев), находится в основном в диэлектрической пленке, находящейся под металлическим функциональным слоем, и чтобы ее другая лицевая сторона находилась в контакте с внешним пространством; либо подложка позиционируется в рамочной структуре, чтобы ее внутренняя лицевая сторона содержала тонкопленочное многослойное покрытие, у которой поглощающий материал ее поглощающего слоя (или всех поглощающих слоев), находится в основном в диэлектрической пленке, находящейся под металлическим функциональным слоем, и чтобы ее другая лицевая сторона находилась в контакте с внутренним пространством. Когда два диэлектрических слоя, заключающих между собой поглощающий слой, осаждаются посредством реакционного напыления в присутствии азота и/или кислорода, тогда поглощающий слой,осажденный между этими двумя слоями, предпочтительно также осаждается в присутствии азота и/или кислорода соответственно. Настоящее изобретение также относится к использованию тонкопленочного многослойного покрытия, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, содержащего один металлический функциональный слой, в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки, каждая из указанных пленок содержит по меньшей мере один диэлектрический слой, указанный функциональный слой помещается между двумя диэлектрическими пленками, и указанное тонкопленочное многослойное покрытие размещается на внутренней лицевой стороне по меньшей мере одной подложки с получением многослойного стеклопакета в соответствии с настоящим изобретением, содержащего по меньшей мере две подложки, которые удерживаются вместе с помощью рамочной структуры, в этом стеклопакете заполненная газом полость лежит между двумя подложками. В основном настоящее изобретение, таким образом, делает возможным получение тонкопленочного многослойного покрытия, содержащего один функциональный слой, имеющий, в конфигурации многослойного стеклопакета и, в частности, в конфигурации двойного стеклопакета, высокую селективность(S1,40), низкое испускание (N3%) и эстетически привлекательный внешний вид (TLvis60%; внешнееRLvis25%, или внешнее RLvis20%, или даже внешнее RLvis20%; и нейтральные цвета при внешнем отражении), при этом, к настоящему времени, это сочетание критериев может удовлетворяться только в многослойных покрытиях, содержащих два функциональных слоя. Многослойное покрытие, содержащее один функциональный слой в соответствии с настоящим изобретением, требует меньших затрат на получение, чем многослойное покрытие, содержащее два функциональных слоя, имеющих сходные характеристики (TLvis, RLvis и нейтральные цвета при внешнем отражении). Подробности и преимущественные особенности настоящего изобретения будут ясны из следующих неограничивающих примеров, иллюстрируемых с помощью прилагаемых фигур, иллюстрирующих: на фиг. 1 многослойное покрытие, содержащее один функциональный слой в соответствии с предыдущим уровнем техники, функциональный слой снабжен нижней блокирующей пленкой и верхней блокирующей пленкой; на фиг. 2 и 3 два решения для двойных стеклопакетов, содержащих многослойное покрытие, содержащее один функциональный слой; на фиг. 4 многослойное покрытие, содержащее один функциональный слой в соответствии с настоящим изобретением, функциональный слой снабжен нижней блокирующей пленкой и верхней блоки-5 022888 рующей пленкой; на фиг. 5 и 6 два решения для тройных стеклопакетов, содержащих многослойное покрытие, содержащее один функциональный слой. На этих фигурах пропорции между толщинами различных слоев или различных элементов не учитываются строго, чтобы их было легче изучать. На фиг. 1 показана структура многослойного покрытия, содержащего один функциональный слой,известный из литературы, осажденный на подложку 10, 30 из прозрачного стекла, в которых один функциональный слой 140, в частности слой, на основе серебра или металлического сплава, содержащего серебро, помещается между двумя диэлектрическими пленками, а именно между находящейся ниже диэлектрической пленкой 120, лежащей под функциональным слоем 140 в направлении подложки 10, 30, и находящейся выше диэлектрической пленкой 160, лежащей выше функционального слоя 140, на противоположной стороне, на подложке 10, 30. Каждая из этих двух диэлектрических пленок 120, 160 содержит по меньшей мере два диэлектрических слоя 122, 126, 128; 162, 166, 168. Необязательно, с одной стороны функциональный слой 140 может осаждаться на нижнюю блокирующую пленку 130, размещенную между находящейся ниже диэлектрической пленкой 120 и функциональным слоем 140, а, с другой стороны, функциональный слой 140 может осаждаться непосредственно под верхней блокирующей пленкой 150, размещенной между функциональным слоем 140 и находящейся выше диэлектрической пленкой 160. Эта диэлектрическая пленка 160 может заканчиваться в необязательном защитном слое 168, в частности в слое на основе оксида, в частности оксида с субстехиометрическим количеством кислорода. Когда многослойное покрытие, содержащее один функциональный слой, используется в многослойном стеклопакете 100 со структурой двойного стеклопакета, этот стеклопакет содержит две подложки 10, 30, которые удерживаются вместе с помощью рамочной структуры 90 и отделены друг от друга с помощью заполненной газом полости 15. Стеклопакет, таким образом, обеспечивает разделение между внешним пространством ES и внутренним пространством IS. Многослойное покрытие может позиционироваться на лицевой стороне 2 (на листе стекла, самом дальнем от внешнего пространства вокруг здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости) или на лицевой стороне 3 (на листе, ближайшем к внутреннему пространству здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости). На фиг. 2 и 3 представлено позиционирование (направление падения солнечного излучения, поступающего в здание, иллюстрируется с помощью двусторонней стрелки), соответственно на лицевой стороне 2 тонкопленочного многослойного покрытия 14, позиционированного на внутренней лицевой стороне 11 подложки 10, находящейся в контакте с заполненной газом полостью 15, другая лицевая сторона 9 подложки 10 находится в контакте с внешним пространством ES; и на лицевой стороне 3 тонкопленочного многослойного покрытия 26, позиционированного на внутренней лицевой стороне 29 подложки 30, находящейся в контакте с полостью 15, заполненной газом,другая лицевая сторона 31 подложки 30 находится в контакте с внутренним пространством IS. Однако в этой структуре двойного стеклопакета может также предусматриваться, чтобы одна из подложек имела ламинированную структуру; однако их нельзя перепутать, поскольку в такой структуре нет заполненной газом полости. Кроме того, может быть сформулировано условие, хотя это и не иллюстрируется, чтобы по меньшей мере одна подложка 10, 30 содержала по меньшей мере на одной лицевой стороне 11 (в случае фиг. 3) или на лицевой стороне 29 (в случае фиг. 2), находящейся в контакте с заполненной газом полостью 15, указанная подложка не имеет тонкопленочного многослойного покрытия, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения, антиотражающую пленку, которая, по отношению к указанной заполненной газом полости 15, является противоположной к тонкопленочному многослойному покрытию 14 (в случае фиг. 2) и к тонкопленочному многослойному покрытию 26 (в случае фиг. 3), имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Вставка антиотражающей пленки в структуру двойного стеклопакета предназначена для создания возможности получения высокого пропускания света и высокого коэффициента пропускания солнечного излучения. Осуществляют серию из пяти примеров, каждый пример нумеруется от 1 до 5. В соответствии с концепцией заявки на Международный патент WO 2007/101964, находящаяся снизу диэлектрическая пленка 120 может содержать диэлектрический слой 122 на основе нитрида кремния, и по меньшей мере один некристаллический согласующий слой 126, полученный из смешанного оксида, в данном случае смешанного оксида цинка-олова, который в настоящем документе легируется сурьмой (указанный оксид осаждается с использованием металлической мишени, имеющей соответствующие массовые отношения Zn:Sn:Sb, равные 65:34:1), указанный согласующий слой 126 находится в контакте с находящимся сверху смачивающим слоем 128. В этом многослойном покрытии смачивающий слой 128, изготовленный из оксида цинка, легированного алюминием ZnO:Al (осаждают с использованием металлической мишени, состоящей из цинка,легированного 2 мас.% алюминия), делает возможным улучшение кристаллизации серебра, увеличивая тем самым его проводимость; этот эффект усиливается посредством использования согласующегося слоя из аморфного SnZnOx:Sb, который улучшает рост ZnO, а следовательно, рост серебра. Находящаяся сверху диэлектрическая пленка 160 может содержать по меньшей мере один диэлектрический слой 162, полученный из оксида цинка, легированного алюминием ZnO:Al (осаждают с использованием металлической мишени, состоящей из цинка, легированного 2 мас.% алюминия), и диэлектрический слой 166 на основе нитрида кремния. Слои 122, 166 нитрида кремния представляют собой слои Si3N4 и осаждаются с использованием металлической мишени, легированной 8 мас.% алюминия. Эти многослойные покрытия также имеют то преимущество, что они могут подвергаться отпуску,т.е., так сказать, они могут выдерживать термическую обработку отпуска и их оптические свойства мало изменяются при осуществлении этой термической обработки. Для всех примеров выше условия для осаждения слоев представляют собой: Таким образом, осажденные слои могут группироваться в три категории:i) слои, изготовленные из диэлектрического материала, имеющего во всем видимом диапазоне длин волн отношение n/k больше чем 5: Si3N4, SnZnO, ZnO;ii) слои, изготовленные из поглощающего материала, имеющего во всем видимом диапазоне длин волн такое отношение n/k, что 0n/k5, и удельное электрическое сопротивление в объемном состоянии больше чем 10-5 Омсм: NbN;iii) металлические функциональные слои, изготовленные из материала, имеющего отражающие свойства для инфракрасного и/или для солнечного излучения: Ag. Обнаружено, что серебро также имеет отношение n/k во всем видимом диапазоне длин волн такое,что 0n/k5, но его удельное электрическое сопротивление в объемном состоянии меньше чем 10-5 Омсм. Также обнаружено, что материалы Ti, NiCr, олово и Nb могут составлять слои, изготовленные из поглощающего материала, в соответствии с определением, приведенным выше. Для всех примеров, далее, тонкопленочное многослойное покрытие осаждается на подложке, изготовленной из прозрачного силикатного стекла с толщиной 4 мм, торговое наименование Planilux, поставляется Saint-Gobain. Для этих подложек:R показывает листовое сопротивление многослойного покрытия в Ом на квадратный сантиметр;TL показывает пропускание света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65; аТ и bT показывают цвета при прохождении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65;Rc показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне подложки, покрытой тонкопленочным многослойным покрытием; ас и bc показывают цвета при прохождении a и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на покрытой стороне подложки;Rg показывает отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на чистой стороне подложки; иag и bg показывают цвета при прохождении a и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65 на чистой стороне подложки. Кроме того, для этих примеров, во всех случаях, где к подложке применяется термическая обработка, она представляет собой обработку отжига, осуществляемую в течение примерно 6 мин при температуре примерно 620 С, после чего подложку охлаждают с помощью воздуха из окружающей среды (примерно при 20 С), с тем, чтобы моделировать термическую обработку моллирования или отпуска. Кроме того, для этих примеров, когда подложка, несущая многослойное покрытие, встраивается в двойной стеклопакет, он имеет структуру 4-16-4 (90% Ar), т.е. это две стеклянные подложки - каждая с толщиной 4 мм, которые разделены заполненной газом полостью толщиной 16 мм, газ состоит из 90% аргона и 10% воздуха. Для всех указанных выше примеров, в этой конфигурации двойного стеклопакета, возможно получение коэффициента U или коэффициента K, вычисленного в соответствии со стандартом EN 673, равного примерно 1,1 Втм-2 К-1 (т.е. коэффициента теплопередачи через стеклопакет, обозначающего количество тепла, проходящего через подложку в стационарном состоянии через единичную площадь и для единичной разности температур между лицевой стороной стеклопакета, находящийся в контакте с внешним пространством, и лицевой стороной стеклопакета, находящейся в контакте с внутренним пространством). Для этих двойных стеклопакетов:SF показывает коэффициент пропускания солнечного излучения, т.е. отношение, в процентах, общей солнечной энергии, поступающей в комнату через стеклопакет, к общему падающему солнечному излучению;S показывает селективность, соответствующую отношению пропускания света TL в видимом диапазоне к коэффициенту пропускания солнечного излучения SF, так что S=TLvis/SF;TL показывает пропускание света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65;aT и bT показывают цвета при прохождении a и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65;Re показывает внешнее отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне внешнего пространства ES;ae и be показывают цвета при внешнем отражении a и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на стороне внешнего пространства ES;Ri показывает внутреннее отражение света в видимом диапазоне в %, измеренное под углом 2 при освещении стандартным излучателем D65, на стороне внутреннего пространства IS; иai и bi показывают цвета при внутреннем отражении а и b в системе LAB, измеренные под углом 2 при освещении стандартным излучателем D65, на стороне внутреннего пространства IS. Пример 1 осуществляют в соответствии со структурой покрытия, иллюстрируемой на фиг. 1, без поглощающего слоя в соответствии с настоящим изобретением, а также без необязательного защитного слоя 168 и нижней блокирующей пленки 130. Табл. 1 ниже иллюстрирует геометрические или физические толщины (а не оптические толщины) для каждого из слоев примера 1 в нанометрах. Таблица 1 Табл. 2, ниже, приводит главные оптические и энергетические характеристики этого примера 1, когда рассматривается только сама подложка 10/30 перед термической обработкой, когда рассматривается только сама подложка 10'/30' после термической обработки и когда эти подложки устанавливаются как двойной стеклопакет, на лицевой стороне 2, F2, как на фиг. 2, и на лицевой стороне 3, F3, как на фиг. 3,соответственно. Для двух строк F2 верхняя строка показывает данные, полученные с помощью подложки 10, а нижняя строка показывает данные, полученные с помощью подложки 10', которая подвергается термической обработке. Подобным же образом, для двух строк F3, верхняя строка показывает данные, полученные с помощью подложки без термической обработки (которая, следовательно, представляет собой подложку 30), а нижняя строка показывает данные, полученные с помощью подложки, которая подвергается термической обработке (которая затем становится подложкой 30'). Таким образом, как можно увидеть в табл. 2, пропускание света TL в видимом диапазоне стеклопакета составляет примерно 65% и цвет при внешнем отражении является относительно нейтральным. Однако внешнее отражение света Re не является полностью удовлетворительным в том смысле, что оно может выглядеть слишком высоким как на лицевой стороне 2, так и на лицевой стороне 3, и по этой причине является желательным уменьшение его до величины, равной или меньшей чем 20%, или даже до величины, равной или меньшей чем 15%, без изменения других параметров и, в частности, параметров цвета. Примеры 2-5 осуществляют затем на основе многослойного покрытия, иллюстрируемого на фиг. 4,посредством вставки в покрытие одного поглощающего слоя (или нескольких поглощающих слоев), полученных из нитрида ниобия NbN. Табл. 3 иллюстрирует геометрические толщины для каждого из слоев примера 2 в нанометрах: Таблица 3 Таким образом, пример 2 является, по существу, таким же, как пример 1, за исключением того, что диэлектрический слой 122 разделяется на две части по существу одинаковой толщины (122 и 124 соответственно), и при этом поглощающий слой 123 вставляется между этими двумя слоями, т.е., по существу, в середину слоя 122 по примеру 1. Табл. 4 приводит главные оптические и энергетические характеристики примера 2, когда рассматривается только сама подложка и когда указанная подложка устанавливается как двойной стеклопакет,на лицевой стороне 2, как на фиг. 2, и на лицевой стороне 3, как на фиг. 3, соответственно. Эта таблица показывает такую же структуру, как табл. 2. Таблица 4 Как можно увидеть в табл. 4, внешнее отражение света Re является достаточно удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 2, оно имеет значение примерно 7,5%. Однако оно не является удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 3. Кроме того, цвет, видимый снаружи, слегка отличается от цвета примера 1 и остается нейтральным,-9 022888 подвергается ли многослойное покрытие термической обработке или нет. Общая толщина е поглощающего слоя 123 в многослойном покрытии в нанометрах является таким,что, если применять формулу e=ae40+55-SF, как двойной стеклопакет, лицевая сторона 2: а=-1,1. Табл. 5 иллюстрирует геометрические толщины в нанометрах для каждого из слоев примера 3. Таблица 5 Таким образом, пример 3 является, по существу, таким же, как пример 1, за исключением того, что диэлектрический слой 166 разделяется на две части, по существу, одинаковой толщины (164 и 166 соответственно) и поглощающий слой 165 вставляется между этими двумя слоями, т.е., по существу, в середину слоя 166 по примеру 1. Табл. 6 приводит главные оптические и энергетические характеристики примера 3, когда рассматривается только сама подложка и когда она устанавливается, как двойной стеклопакет, на лицевой стороне 2, как на фиг. 2, и на лицевой стороне 3, как на фиг. 3, соответственно. Эта таблица имеет такую же структуру, как табл. 2 и 4. Таблица 6 Как можно увидеть в табл. 6, внешнее отражение света Re является достаточно удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 3, оно имеет значение примерно 15%. Однако оно не является удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 2. Кроме того, цвет, видимый снаружи, слегка отличается от цвета примера 1 и остается нейтральным,подвергается ли покрытие термической обработке или нет. Общая толщина е поглощающего слоя 165 в многослойном покрытии в нанометрах является такой,что при применении формулы e=ae40+55-SF, как двойной стеклопакет, лицевая сторона 2: а=-1,1. Табл. 7 иллюстрирует геометрические толщины в нанометрах для каждого из слоев примера 4. Таблица 7 каждый из диэлектрических слоев 122 разделяется на две части, по существу, одинаковой толщины(122/124 и 164/166 соответственно), и поглощающий слой 123, 165 вставляется каждый раз между этими двумя слоями, т.е., по существу, в середину слоев 122 и 166 примера 1. Кроме того, поглощающий материал поглощающих слоев размещается в основном (более чем 80%) в находящейся снизу пленке 120, т.е. между несущей подложкой и функциональным слоем 140. Табл. 8 приводит главные оптические и энергетические характеристики примера 4, когда рассматривается только сама подложка без термической обработки и когда указанная подложка устанавливается,как этот двойной стеклопакет, на лицевой стороне 2, как на фиг. 2, и на лицевой стороне 3, как на фиг. 3,соответственно. Таблица 8 Как можно увидеть в табл. 8, внешнее отражение света Re является достаточно удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 2, оно имеет значение примерно 7%. Оно является менее удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 3. Кроме того, цвет, видимый снаружи, слегка отличается от цвета примера 1 и остается нейтральным,подвергается ли многослойное покрытие термической обработке или нет. Общая толщина е поглощающего слоя 123 в многослойном покрытии в нанометрах является такой,что при применении формулы e=ae40+55-SF, как двойной стеклопакет, лицевая сторона 2: а=-0,9. Табл. 9 иллюстрирует геометрические толщины для каждого из слоев примера 5 в нанометрах. Таблица 9 Пример 5 имеет структуру, идентичную структуре примера 4. Однако, в отличие от примера 4, поглощающий материал поглощающего слоя размещается в основном (самое большее 80%) в находящейся сверху пленке 160, т.е. над функциональным слоем 140, на стороне, противоположной несущей подложке. Табл. 10 приводит главные оптические и энергетические характеристики примера 5, когда рассматривается только сама подложка без термической обработки и когда указанная подложка устанавливается,как двойной стеклопакет, на лицевой стороне 2, как на фиг. 2, и на лицевой стороне 3, как на фиг. 3, соответственно. Таблица 10 Как можно увидеть в табл. 10, внешнее отражение света Re является достаточно удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 3, оно имеет значение примерно 10%. Оно является менее удовлетворительным, когда многослойное покрытие позиционируется на лицевой стороне 2. Кроме того, цвет, видимый снаружи, слегка отличается от цвета примера 1 и остается нейтральным,- 11022888 подвергается ли многослойное покрытие какой-либо термической обработке или нет. Общая толщина е поглощающих слоев 123 и 165 в тонкопленочном многослойном покрытии, позиционированном на внутренней лицевой стороне подложки 10 (первая подложка, через которую проходит падающее солнечное излучение), в нанометрах является таким, что при применении формулы e=ae40+55SF, как двойной стеклопакет, лицевая сторона 2: а=-1,1. Таким образом, в соответствии с настоящим изобретением, когда тонкопленочное многослойное покрытие позиционируется на лицевой стороне 2 многослойного стеклопакета, общая толщина е поглощающего слоя 123 и/или 165 в многослойном покрытии в нанометрах составляетSF - коэффициент пропускания солнечного излучения в %. Таким образом, эта формула приводит общую толщину поглощающего слоя, необходимую в контексте осуществления настоящего изобретения. Кроме того, как правило, термическая обработка отпуска только немного влияет на примеры в соответствии с настоящим изобретением. В частности, листовое сопротивление для многослойных покрытий, в соответствии с настоящим изобретением, до и после термической обработки, всегда составляет меньше чем 4 Ом. Примеры 2-5 показывают, что возможно объединять высокую селективность, низкое испускание и низкое внешнее отражение света с многослойным покрытием, содержащим один металлический функциональный слой из серебра, в то же время по-прежнему поддерживая соответствующий эстетичный внешний вид (TL больше чем 60% и цвета при отражении являются нейтральными). В дополнение к этому, как отражение света RL, так и пропускание света TL измеряют при освещении стандартным излучателем D65, и цвета при отражении a и b в системе LAB, измеренные при освещении стандартным излучателем D65, на стороне подложки, не изменяются сколько-нибудь значительно при осуществлении термической обработки. Сравнивая оптические и энергетические характеристики до термической обработки с этими же характеристиками после термической обработки, не наблюдают большой деградации. Кроме того, механическая прочность многослойного покрытия в соответствии с настоящим изобретением является очень хорошей. Кроме того, общая химическая стойкость этого покрытия в целом является хорошей. Когда многослойное покрытие, содержащее один функциональный слой, используется в многослойном стеклопакете 100 со структурой тройного стеклопакета, этот стеклопакет содержит три подложки 10, 20, 30, которые удерживаются вместе с помощью рамочной структуры 90 и разделяются попарно с помощью заполненной газом полости 15, 25 соответственно. Таким образом, стеклопакет обеспечивает разделение между внешним пространством ES и внутренним пространством IS. Многослойное покрытие может позиционироваться на лицевой стороне 2 (на стеклянном листе, самом дальнем от внешней стороны здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости) или на лицевой стороне 5 (на листе, ближайшем к внутреннему пространству здания, рассматривая направление падения солнечного излучения, поступающего в здание, и на его лицевой стороне, повернутой по направлению к заполненной газом полости). На фиг. 5 и 6 показано позиционирование, соответственно на лицевой стороне 2 тонкопленочного многослойного покрытия 14, расположенного на внутренней лицевой стороне 11 подложки 10, находящейся в контакте с заполненной газом полостью 15, другая лицевая сторона 9 подложки 10 находится в контакте с внешним пространством ES; и на лицевой стороне 5 тонкопленочного многослойного покрытия 26, расположенного на внутренней лицевой стороне 29 подложки 30, находящейся в контакте с заполненной газом полостью 25, другая лицевая сторона 31 подложки 30 находится в контакте с внутренним пространством IS. Однако можно также предусмотреть, чтобы в этой структуре тройного стеклопакета одна из подложек имела ламинированную структуру. Однако перепутать их невозможно, поскольку в такой структуре нет заполненной газом полости. Кроме того, может быть сформулировано условие, чтобы по меньшей мере одна подложка 10, 20,30 содержала по меньшей мере на одной лицевой стороне 11, 19, 21, 29, находящейся в контакте с заполненной газом полостью 15, 25, антиотражающую пленку 18, 22, которая, по отношению к указанной заполненной газом полости 15, 25, является противоположной тонкопленочному многослойному покрытию 14, 26, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Таким образом, на фиг. 6 показан случай, в котором центральная подложка 20 тройного стеклопакета содержит на ее лицевой стороне 21, которая находится в контакте с заполненной газом полостью 25,антиотражающую пленку 22, которая по отношению к указанной заполненной газом полости 25 является противоположной тонкопленочному многослойному покрытию 26, имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. Разумеется, если в контексте осуществления настоящего изобретения тонкопленочное многослойное покрытие 14, имеющее отражающие свойства для инфракрасного и/или для солнечного излучения,позиционируется на лицевой стороне 11 подложки 10, тогда имеется лицевая сторона 19 центральной подложки 20 тройного стеклопакета, которая находится в контакте с заполненной газом полостью 15,которая содержит антиотражающую пленку 18, которая по отношению к указанной заполненной газом полости 15 является противоположной тонкопленочному многослойному покрытию 14. В обоих этих случаях может также быть сформулировано условие, чтобы другая лицевая сторона центральной подложки 20 тройного стеклопакета имела антиотражающую пленку, как иллюстрируется для первого из этих двух случаев на фиг. 6. Вставка одной антиотражающей пленки (или нескольких антиотражающих пленок) в структуру тройного стеклопакета предназначена для обеспечения возможности получения высокого пропускания света и высокого коэффициента пропускания солнечного излучения и, в конце концов, пропускания света и коэффициента пропускания солнечного излучения, которые сходны с параметрами двойного стеклопакета с улучшенной теплоизоляцией. Настоящее изобретение описывается выше в качестве примера. Разумеется, специалист в данной области способен получить различные альтернативные формы настоящего изобретения, не отклоняясь при этом от рамок патента, как определяется формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойный стеклопакет (100), содержащий две подложки (10, 30), которые удерживаются вместе с помощью рамочной структуры (90), причем стеклопакет обеспечивает разделение между внешним пространством (ES) и внутренним пространством (IS), в котором одна заполненная газом полость(15) расположена между двумя подложками, при этом одна подложка (10, 30) покрыта на стороне (11,29), находящейся в контакте с заполненной газом полостью (15), тонкопленочным многослойным покрытием (14), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, причем указанное покрытие содержит один металлический функциональный слой (140), в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки (120, 160),при этом каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162, 166), причем функциональный слой (140) размещен между двумя диэлектрическими пленками (120,160), отличающийся тем, что обе диэлектрические пленки (120, 160) содержат поглощающий слой (123,165), размещенный в диэлектрической пленке между двумя диэлектрическими слоями (122, 126; 162,166), причем поглощающий материал поглощающих слоев (123, 165) находится в основном в диэлектрической пленке (120), расположенной на подложке (10), которая другой своей стороной (9) находится в контакте с внешним пространством (ES). 2. Многослойный стеклопакет (100) по п.1, отличающийся тем, что содержит три подложки (10, 20,30), которые удерживаются вместе с помощью рамочной структуры (90), при этом стеклопакет обеспечивает разделение между внешним пространством (ES) и внутренним пространством (IS), в котором две заполненные газом полости (15, 25), причем каждая расположена между двумя подложками, одна подложка (10, 30) покрыта на стороне (11, 29), находящейся в контакте с заполненной газом полостью (15,25), тонкопленочным многослойным покрытием (14), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой (140), в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки (120, 160), при этом каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 162, 166), указанный функциональный слой (140) размещен между двумя диэлектрическими пленками (120, 160), при этом обе диэлектрические пленки (120, 160) содержат поглощающий слой (123, 165), размещенный в диэлектрической пленке между двумя диэлектрическими слоями (122, 126; 162, 166), причем поглощающий материал поглощающих слоев (123, 165) находится в основном в диэлектрической пленке (120), расположенной на подложке (10), которая другой своей стороной (9) находится в контакте с внешним пространством (ES). 3. Многослойный стеклопакет (100) по п.1 или 2, отличающийся тем, что по меньшей мере одна подложка (10, 20, 30) имеет по меньшей мере на одной стороне (11, 19, 21, 29), находящейся в контакте с заполненной газом полостью (15, 25), антиотражающую пленку (18, 22), которая по отношению к заполненной газом полости (15, 25) является противоположной тонкопленочному многослойному покрытию(14, 26), имеющему отражающие свойства для инфракрасного и/или для солнечного излучения. 4. Многослойный стеклопакет (100) по любому из пп.1-3, отличающийся тем, что общая толщина е поглощающих слоев (123, 165) указанного тонкопленочного многослойного покрытия (14) в нанометрах является такой, что справедливо следующее выражение:e140 - физическая толщина металлического функционального слоя (140);SF - коэффициент пропускания солнечного излучения многослойного стеклопакета в %, причем 0,5 нме 10 нм; 5 нмe14020 нм. 5. Многослойный стеклопакет (100) по любому из пп.1-4, отличающийся тем, что по меньшей мере один поглощающий слой (123, 165), а предпочтительно все поглощающие слои основываются на нитриде и, в частности, основываются на нитриде ниобия NbN или на нитриде титана TiN. 6. Многослойный стеклопакет (100) по любому из пп.1-5, отличающийся тем, что каждый поглощающий слой (123, 165) имеет толщину в пределах между 0,5 и 10 нм, включая эти значения, или даже в пределах между 2 и 8 нм, включая эти значения. 7. Многослойный стеклопакет (100) по любому из пп.1-6, отличающийся тем, что каждая диэлектрическая пленка (120,160) содержит по меньшей мере один диэлектрический слой (122, 166) на основе нитрида кремния, необязательно легированного по меньшей мере одним другим элементом, таким как алюминий. 8. Многослойный стеклопакет (100) по любому из пп.1-7, отличающийся тем, что каждый поглощающий слой (123, 165) размещен в диэлектрической пленке между двумя диэлектрическими слоями(122, 124; 164, 166), которые, обе, основываются на нитриде кремния, необязательно легированном по меньшей мере одним другим элементом, таким как алюминий. 9. Многослойный стеклопакет (100) по любому из пп.1-8, отличающийся тем, что функциональный слой (140) размещен непосредственно на нижней блокирующей пленке (130), расположенной между функциональным слоем (140) и диэлектрической пленкой (120), находящейся под функциональным слоем, и/или функциональный слой (140) размещен непосредственно под верхней блокирующей пленкой(150), размещенной между функциональным слоем (140) и диэлектрической пленкой (160), находящейся над функциональным слоем, при этом нижняя блокирующая пленка (130) и/или верхняя блокирующая пленка (150) содержит/содержат тонкий слой на основе никеля или титана, имеющий физическую толщину от 0,2 до 2,5 нм, включая граничные значения. 10. Многослойный стеклопакет (100) по любому из пп.1-9, отличающийся тем, что внешний слой(168) покрытия (14), самый дальний от подложки, основывается на оксиде, предпочтительно осажденном субстехиометрически, и, в частности, основывается на оксиде титана (TiOx) или на смешанном оксиде олова-цинка (SnZnOx). 11. Способ получения многослойного стеклопакета (100) по любому из пп.1-10, содержащего по меньшей мере две подложки (10, 30), которые удерживаются вместе с помощью рамочной структуры(90), причем стеклопакет обеспечивает разделение между внешним пространством (ES) и внутренним пространством (IS), при этом по меньшей мере одна заполненная газом полость (15) расположена между двумя подложками, одна подложка (10, 30) покрыта на стороне (11, 29), находящейся в контакте с заполненной газом полостью (15), тонкопленочным многослойным покрытием (14, 26), имеющим отражающие свойства для инфракрасного и/или для солнечного излучения, указанное покрытие содержит один металлический функциональный слой (140), в частности слой на основе серебра или металлического сплава, содержащего серебро, и две диэлектрические пленки (120, 160), при этом каждая из указанных пленок содержит по меньшей мере один диэлектрический слой (122, 126; 164, 168), причем функциональный слой (140) размещен между двумя диэлектрическими пленками (120, 160), отличающийся тем,что обе диэлектрические пленки (120, 160) покрытия (14) содержат поглощающий слой (123, 165), который размещают в диэлектрической пленке между двумя диэлектрическими слоями (122, 126; 162, 166),выполняют указанное тонкопленочное многослойное покрытие на подложке так, чтобы поглощающий материал поглощающих слоев (123, 165) находился в основном в диэлектрической пленке (120), расположенной на указанной подложке, которая другой своей стороной (9) находится в контакте с внешним пространством.
