Многослойный материал для изготовления самоклеющихся защитных меток ( вариант ) и способ его изготовления

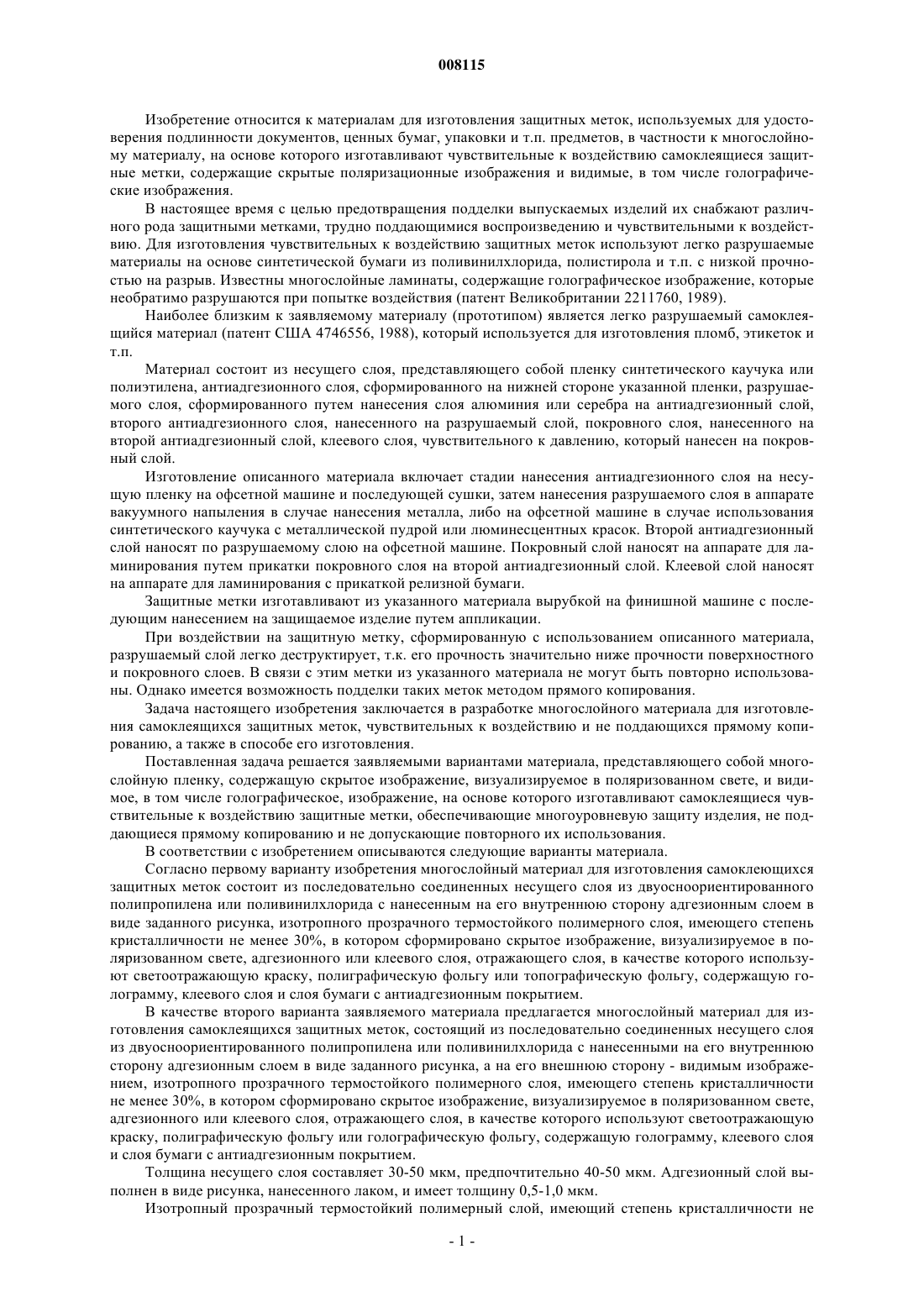

008115 Изобретение относится к материалам для изготовления защитных меток, используемых для удостоверения подлинности документов, ценных бумаг, упаковки и т.п. предметов, в частности к многослойному материалу, на основе которого изготавливают чувствительные к воздействию самоклеящиеся защитные метки, содержащие скрытые поляризационные изображения и видимые, в том числе голографические изображения. В настоящее время с целью предотвращения подделки выпускаемых изделий их снабжают различного рода защитными метками, трудно поддающимися воспроизведению и чувствительными к воздействию. Для изготовления чувствительных к воздействию защитных меток используют легко разрушаемые материалы на основе синтетической бумаги из поливинилхлорида, полистирола и т.п. с низкой прочностью на разрыв. Известны многослойные ламинаты, содержащие голографическое изображение, которые необратимо разрушаются при попытке воздействия (патент Великобритании 2211760, 1989). Наиболее близким к заявляемому материалу (прототипом) является легко разрушаемый самоклеящийся материал (патент США 4746556, 1988), который используется для изготовления пломб, этикеток и т.п. Материал состоит из несущего слоя, представляющего собой пленку синтетического каучука или полиэтилена, антиадгезионного слоя, сформированного на нижней стороне указанной пленки, разрушаемого слоя, сформированного путем нанесения слоя алюминия или серебра на антиадгезионный слой,второго антиадгезионного слоя, нанесенного на разрушаемый слой, покровного слоя, нанесенного на второй антиадгезионный слой, клеевого слоя, чувствительного к давлению, который нанесен на покровный слой. Изготовление описанного материала включает стадии нанесения антиадгезионного слоя на несущую пленку на офсетной машине и последующей сушки, затем нанесения разрушаемого слоя в аппарате вакуумного напыления в случае нанесения металла, либо на офсетной машине в случае использования синтетического каучука с металлической пудрой или люминесцентных красок. Второй антиадгезионный слой наносят по разрушаемому слою на офсетной машине. Покровный слой наносят на аппарате для ламинирования путем прикатки покровного слоя на второй антиадгезионный слой. Клеевой слой наносят на аппарате для ламинирования с прикаткой релизной бумаги. Защитные метки изготавливают из указанного материала вырубкой на финишной машине с последующим нанесением на защищаемое изделие путем аппликации. При воздействии на защитную метку, сформированную с использованием описанного материала,разрушаемый слой легко деструктирует, т.к. его прочность значительно ниже прочности поверхностного и покровного слоев. В связи с этим метки из указанного материала не могут быть повторно использованы. Однако имеется возможность подделки таких меток методом прямого копирования. Задача настоящего изобретения заключается в разработке многослойного материала для изготовления самоклеящихся защитных меток, чувствительных к воздействию и не поддающихся прямому копированию, а также в способе его изготовления. Поставленная задача решается заявляемыми вариантами материала, представляющего собой многослойную пленку, содержащую скрытое изображение, визуализируемое в поляризованном свете, и видимое, в том числе голографическое, изображение, на основе которого изготавливают самоклеящиеся чувствительные к воздействию защитные метки, обеспечивающие многоуровневую защиту изделия, не поддающиеся прямому копированию и не допускающие повторного их использования. В соответствии с изобретением описываются следующие варианты материала. Согласно первому варианту изобретения многослойный материал для изготовления самоклеющихся защитных меток состоит из последовательно соединенных несущего слоя из двуосноориентированного полипропилена или поливинилхлорида с нанесенным на его внутреннюю сторону адгезионным слоем в виде заданного рисунка, изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, в котором сформировано скрытое изображение, визуализируемое в поляризованном свете, адгезионного или клеевого слоя, отражающего слоя, в качестве которого используют светоотражающую краску, полиграфическую фольгу или топографическую фольгу, содержащую голограмму, клеевого слоя и слоя бумаги с антиадгезионным покрытием. В качестве второго варианта заявляемого материала предлагается многослойный материал для изготовления самоклеящихся защитных меток, состоящий из последовательно соединенных несущего слоя из двуосноориентированного полипропилена или поливинилхлорида с нанесенными на его внутреннюю сторону адгезионным слоем в виде заданного рисунка, а на его внешнюю сторону - видимым изображением, изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, в котором сформировано скрытое изображение, визуализируемое в поляризованном свете,адгезионного или клеевого слоя, отражающего слоя, в качестве которого используют светоотражающую краску, полиграфическую фольгу или голографическую фольгу, содержащую голограмму, клеевого слоя и слоя бумаги с антиадгезионным покрытием. Толщина несущего слоя составляет 30-50 мкм, предпочтительно 40-50 мкм. Адгезионный слой выполнен в виде рисунка, нанесенного лаком, и имеет толщину 0,5-1,0 мкм. Изотропный прозрачный термостойкий полимерный слой, имеющий степень кристалличности не-1 008115 менее 30%, в котором сформировано скрытое изображение, визуализируемое в поляризованном свете,изготовлен на основе сополимеров общей формулы:m=5-40,n=95-60,р 800-1000. Толщина указанного полимерного слоя составляет 2-4 мм. Скрытое изображение в информационном слое сформировано с помощью ИК-лазера. Отражающий слой из металлизированной краски крепится с помощью адгезионного слоя, а отражающий слой из полиграфической фольги или голографической фольги - с помощью термоактивируемого клея или клея с остаточной липкостью. Для клеевого слоя используют клей, чувствительный к давлению. Толщина клеевого слоя составляет 8-10 мкм. В варианте заявляемого многослойного материала на несущий слой из двуосноориентированного полипропилена или поливинилхлорида, частично покрытый адгезионным слоем в виде заданного рисунка, дополнительно с внешней стороны нанесено полиграфическим способом видимое изображение. Видимое изображение представляет собой определенный рисунок в виде, например, товарного знака, логотипа или наименования производителя товара либо наименования маркируемого товара. Нанесенное видимое изображение повышает защитные качества метки и дополнительно выполняет рекламную функцию. Из сформированного многослойного материала вырубают защитную метку заданной конфигурации. Полученную защитную метку наносят на защищаемое изделие путем аппликации. Чувствительность к воздействию полученного материала достигается за счет того, что сила адгезии информационного слоя к базовой пленке в местах наличия адгезионного слоя больше силы, требуемой для деструкции информационного слоя и, в случае воздействия на материал, нанесенный на субстрат,происходит отделение базовой пленки и деструкция информационного слоя. Эти необратимые изменения при воздействии легко обнаруживаются визуально по нарушению информационного слоя, отсутствию видимого изображения, а так же при помощи визуализатора скрытого изображения, т.к. снятие базовой пленки изменяет цвет скрытого изображения. Еще одним объектом изобретения является способ изготовления многослойного материала, который используется для изготовления самоклеящихся защитных меток, чувствительных к воздействию,неподдающихся прямому копированию и не допускающих повторного использования меток. Заявляемый способ изготовления многослойного материала заключается в нанесении на несущий слой из двуосноориентированного полипропилена или поливинилхлорида адгезионного слоя заданного рисунка, нанесении со стороны адгезионного слоя изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, формировании в указанном слое скрытого изображения, визуализируемого в поляризованном свете, последовательном нанесении адгезионного или клеевого слоя и отражающего слоя, в качестве которого используют светоотражающую краску, полиграфическую фольгу или голографическую фольгу, содержащую голограмму, а затем креплении с помощью клея слоя бумаги с антиадгезионным покрытием с последующим, в случае необходимости, нанесением на внешнюю сторону несущего слоя видимого изображения. Формирование скрытого изображения осуществляют путем локального удаления поверхностных фрагментов полимерного слоя с помощью ИК-лазера по методике, описанной в патенте GB 23228180 1999 г. Нанесение отражающего слоя из светоотражающей краски проводят на флексосекции последовательно в две стадии, включающие нанесение лака на информационный слой и нанесение по лаку металлизированной краски. Нанесение отражающего слоя из полиграфической фольги или голографической фольги для горячего тиснения проводят на клеевой машине с ламинаторной секцией путем прикатки фольги к полимерному слою с использованием клея с остаточной липкостью либо термоклея. Нанесение клеевого слоя проводят на клеевой машине путем нанесения эмульсии клея на силиконизированную бумагу с последующей прикаткой клеевого слоя и силиконизированной бумаги к несущей пленке с информационным и отражающим слоями со стороны отражающего слоя на ламинаторной секции клеевой машины. Нанесение видимого изображения на полученный многослойный материал производят на флексосекции со стороны пленки основы с последующей вырубкой защитных меток. Изготовление защитных меток из полученного таким образом многослойного самоклеящегося материала проводят на финишной машине с вырубкой в регистр, либо на вырубной секции флексомашины после нанесения видимого изображения. Следующие примеры поясняют изобретение, не ограничивая его объем. Пример 1. Изготовление материала, содержащего скрытое и видимое изображения.I. Нанесение адгезионного слоя на несущую пленку основу проводят на клеевой машине фирмы RKPrint Coat Instruments с установленной флексосекцией. Температура сушки в камерах составляет 40, 60,80 С, cкорость нанесения - 10-15 м/мин. Получают адгезионный слой толщиной 0,8-1,0 мкм. В качестве пленки для несущего слоя используют полипропиленовую двуосноориентированную пленку толщиной 35 мкм. Адгезионный слой формируют из лака SLF-00134. Вязкость равна 28-30 с. Используют анилоксовый вал с определенным рисунком.II. Нанесение информационного полимерного слоя со стороны адгезионного слоя проводят на клеевой машине, используя ракельную секцию. Температура сушки составляет 40, 60, 90 С. Ракельный вал 50. Скорость нанесения - 10-12 м/мин. Получают толщину информационного слоя 2-3 мкм. Измерения толщины проводят на микрометре. Информационный слой наносят из раствора полимера формулы[(CF2-CF2)n(CH2-CF2)m]p, где m-25, n-75, p=800-1000. В качестве растворителя используют смесь ацетона,бутилацетата и этилацетата состава (3:3:2.5). Вязкость раствора полимера составляет 200-210 с.III. Формирование в информационном слое скрытого изображения проводят с помощью ИК-лазера по методике, описанной в патенте Великобритании 2328180, 14.08.1997.IV. Нанесение адгезионного слоя проводят со стороны информационного слоя с использованием сплошного анилоксового вала по методике, описанной в п.I настоящего примера.V. Сплошной отражающий слой формируют, используя металлизированные краски марки Combistar cob PMS877D, PMS873D, которые наносят на покрытую лаком SLF-00134 поверхность полимерного слоя. Толщина слоя краски должна обеспечивать высокую укрывистость.VI. Нанесение клеевого слоя проводят на клеевой машине с помощью ракельной секции. Температура сушки 80 С. Ракель 12. Используют водную эмульсию Sincol, которую наносят на силиконизированную бумагу с последующей прикаткой к полипропиленовой несущей пленке с нанесенными слоями со стороны отражающего слоя на ламинаторной секции клеевой машины. Толщина клеевого слоя - 7-10 мкм. Толщина силиконизированной бумаги - 90-100 мкм.VII. Видимое изображение наносят на полученный многослойный материал со стороны пленкиосновы на флексосекции с использованием флексокраски по полипропиленовой пленке. Пример 2. Изготовление многослойного материала, содержащего скрытое и видимое изображения,с использованием полиграфической фольги. Стадии I-III проводят, как описано в примере 1. Несущая пленка-основа представляет собой двуосноориентированную полипропиленовую пленку толщиной 40 мкм. Адгезионный и информационный слои, а также скрытое изображение формируют по примеру 1. Формирование отражающего слоя проводят на клеевой машине с использованием полиграфической фольги марки ФП. Для формирования отражающего слоя на полипропиленовую несущую пленку основу с нанесенным адгезионным и информационным слоями со стороны информационного слоя при помощи ракельной секции клеевой машины наносят клей марки Dexcol E518. Ракель 12, температура сушки составляет 40, 60, 80 С. Затем на ламинаторной секции клеевой машины к полученному материалу со стороны нанесенного клея прикатывают полиграфическую фольгу с последующим отделением облоя. Температура ламинатора составляет 80-90 С, скорость прикатки -10-15 м/мин. Нанесение клеевого слоя проводят со стороны нанесенного отражающего слоя по п.VI примера 1. Видимое изображение формируют по п.VII примера 1. Пример 3. Изготовление материала, содержащего скрытое и видимое топографическое изображения, с использованием топографической фольги. Стадии I-IV проводят по примеру 1. Несущая пленка основа представляет собой полипропиленовую двуосноориентированную пленку толщиной 50 мкм. Адгезионный и информационный слой, а также скрытое изображение формируют по примеру 1. Отражающий слой, содержащий голографическое изображение, наносят по примеру 2, используя вместо полиграфической фольги голографическую фольгу с нанесенным голографическим изображением. Клеевой слой наносят аналогично п.VI примера 1 со стороны слоя, содержащего голографическое изображение. Получают самоклеящийся материал, содержащий скрытое и видимое голографическое изображения. Полученные многослойные самоклеящиеся материалы могут быть использованы для изготовления чувствительных к воздействию защитных меток с многоуровневой защитой, содержащих скрытые и видимые голографические изображения, которые не поддаются копированию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многослойный материал для изготовления самоклеящихся защитных меток, состоящий из последовательно соединенных несущего слоя из двуосноориентированного полипропилена или поливинилхлорида с нанесенным на его внутреннюю сторону адгезионным слоем в виде заданного рисунка, изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, в котором сформировано скрытое изображение, визуализируемое в поляризованном свете, адгезионного или клеевого слоя, отражающего слоя, в качестве которого используют светоотражающую крас-3 008115 ку, полиграфическую фольгу или голографическую фольгу, содержащую голограмму, клеевого слоя,слоя бумаги с антиадгезионным покрытием. 2. Многослойный материал для изготовления самоклеящихся защитных меток, состоящий из последовательно соединенных несущего слоя из двуосноориентированного полипропилена или поливинилхлорида с нанесенным на его внутреннюю сторону адгезионным слоем в виде заданного рисунка, а на его внешнюю сторону - видимым изображением, изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, в котором сформировано скрытое изображение,визуализируемое в поляризованном свете, адгезионного или клеевого слоя, отражающего слоя, в качестве которого используют светоотражающую краску, полиграфическую фольгу или голографическую фольгу, содержащую голограмму, клеевого слоя, слоя бумаги с антиадгезионным покрытием. 3. Многослойный материал по п.1 или 2, отличающийся тем, что толщина несущего слоя составляет 30-50 мкм, предпочтительно 40-50 мкм. 4. Многослойный материал по п.1 или 2, отличающийся тем, что адгезионный слой выполнен в виде рисунка, нанесенного лаком, и имеет толщину 0,5-1 мкм. 5. Многослойный материал по п.1 или 2, отличающийся тем, что изотропный прозрачный термостойкий полимерный слой, имеющий степень кристалличности не менее 30%, в котором сформировано скрытое изображение, визуализируемое в поляризованном свете, изготовлен на основе сополимеров общей формулы:[(CF2-CF2)n(CH2-CF2)m]p,где m=5-40,n=95-60,р 800-1000. 6. Многослойный материал по п.5, отличающийся тем, что толщина полимерного слоя составляет 24 мм. 7. Многослойный материал по п.1 или 2, отличающийся тем, что отражающий слой из металлизированной краски прикреплен с помощью адгезионного слоя, а отражающий слой из полиграфической фольги или голографической фольги прикреплен с помощью термоактивируемого клея или клея с остаточной липкостью. 8. Многослойный материал по п.1 или 2, отличающийся тем, что толщина клеевого слоя составляет 8-10 мкм. 9. Способ изготовления многослойного материала по пп.1 и 2, заключающийся в нанесении на несущий слой из двуосноориентированного полипропилена или поливинилхлорида адгезионного слоя заданного рисунка, с последующим нанесением на адгезионный слой изотропного прозрачного термостойкого полимерного слоя, имеющего степень кристалличности не менее 30%, формировании в указанном слое скрытого изображения, визуализируемого в поляризованном свете, последовательном нанесении адгезионного или клеевого слоя и отражающего слоя, в качестве которого используют светоотражающую краску, полиграфическую фольгу или голографическую фольгу, содержащую голограмму, а затем креплении с помощью клея слоя бумаги с антиадгезионным покрытием и необязательного нанесения на внешнюю сторону несущего слоя видимого изображения. 10. Способ по п.9, отличающийся тем, что формирование скрытого изображения осуществляют путем локального удаления поверхностных фрагментов полимерного слоя с помощью ИК-лазера.
