Курительные изделия с ограничителем и источником аэрозоля

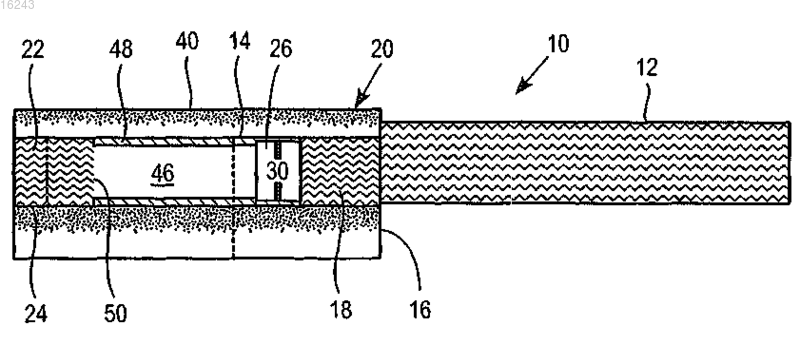

В изобретении предлагается курительное изделие 10, содержащее пригодный для курения наполнитель с высоким содержанием источника аэрозоля и фильтр 14. Предпочтительно пригодный для курения наполнитель включает от около 4 вес.% глицерина до около 35 вес.% глицерина. Фильтр включает цилиндрическую трубку 48, прикрепленную к табачному стержню 12 мундштучной бумагой 16, первый сегмент фильтра 18 в месте вдоль указанной цилиндрической трубки, смежном указанному табачному стержню, и находящийся по ходу за ним,и ограничивающий поток сегмент фильтра 26 в месте, соседнем с первым сегментом фильтра и по ходу за ним. Фильтр также включает полость 46, соседнюю с ограничивающим поток сегментом фильтра и находящуюся по ходу за ним, и вентиляционную зону 40 в месте вдоль полости,содержащую перфорации, которые проходят через мундштучную бумагу и цилиндрическую трубку. Предпочтительно вентиляционная зона находится по ходу после ограничивающего поток сегмента фильтра.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 016243 Настоящая заявка имеет приоритет заявки США сер.60/905835, поданной 9 марта 2007 года, содержание которой полностью включено сюда посредством ссылки. До сих пор сигареты с высокими уровнями вентиляции обычно имели неприемлемо низкие уровни сопротивления затяжке (RTD), если только не предпринимались некоторые меры противодействия для компенсирования недостаточного сопротивления затяжке (RTD). В прошлом для разрешения этой проблемы употребляли высокоплотные фильтровые сегменты из ацетата целлюлозы. Однако такие фильтрующие сегменты имеют тенденцию к пониженной доставке смол (по FTC - Федеральная комиссия США по торговле) при низком или нулевом снижении содержания компонентов газовой фазы в основном потоке табачного дыма, таких как монооксид углерода (CO) и оксид азота (NO). Это приводит к нежелательному соотношению CO к смоле (по FTC) в сигаретах с низкой доставкой смол (по FTC). Вентиляция представляет собой качественную характеристику, желательную в том отношении, что при использовании в отдельности она будет сокращать как содержание фазы частиц, так и газовой фазы в основном потоке дыма. Однако сигареты с высокой степенью вентиляции имеют недостатки в плане сопротивления затяжке (RTD), как обсуждалось выше. На чертежах фиг. 1A - вид сбоку курительного изделия, скомпонованного в соответствии с предпочтительным вариантом осуществления, в котором мундштучная бумага фильтра была частично развернута для демонстрации внутренних компонентов фильтра; фиг. 1B-1D - примеры экспериментально измеренных значений сопротивления затяжке (RTD) и вентиляции незажженного курительного изделия с задней вентиляцией (т.е. дальше по ходу от табачного стержня и ближе ко рту); фиг. 1E-1G - примеры экспериментально измеренных значений сопротивления затяжке (RTD) и вентиляции незажженного курительного изделия с передней вентиляцией (т.е. ближе по ходу к табачному стержню); фиг. 2 - блок-схема примерного варианта способа получения восстановленного табачного листа,имеющего высокое содержание глицерина; фиг. 3 - блок-схема предпочтительного варианта способа получения восстановленного табачного листа, имеющего высокое содержание глицерина; фиг. 4 и 5 - виды сбоку изделий для курения с мундштучной бумагой, частично развернутой для демонстрации компонентов фильтра дополнительных вариантов; фиг. 6 - вид сбоку курительного изделия с мундштучной бумагой, частично развернутой для демонстрации компонентов фильтра, содержащих сегмент фильтра для ограничения потока, имеющий симметрию "конец-к-концу"; фиг. 7 и 8 - виды сбоку изделий для курения с мундштучной бумагой, частично развернутой для демонстрации компонентов фильтра дополнительных вариантов; фиг. 9 - график, иллюстрирующий влияние глицерина на резаном наполнителе и фильтров с ограничителем на фенол в дыме; фиг. 10 - график, иллюстрирующий влияние повышенного содержания глицерина в резаном наполнителе для конструкции фильтра с ограничителем по сравнению с контрольной сигаретой, содержащей ограничитель и 2%-ный уровень содержание глицерина на резаном наполнителе; фиг. 11 - график, иллюстрирующий влияние повышенного содержания глицерина в резаном наполнителе для конструкции фильтра с ограничителем на уровень доставки компонентов по FTC относительно смол по сравнению с имеющимися в продаже изделиями для курения со ультранизкой доставкой смол и имеющимися в продаже изделиями для курения с ультранизкой доставкой смол, содержащими уголь на жгуте; фиг. 12 - график, иллюстрирующий снижение уровней содержания составных частей дыма по FTC в изделиях для курения. Во время затяжки курительным изделием, содержащим ограничитель в фильтре и источник аэрозоля, такой как глицерин, в табачном стержне, глицерин испаряется, вводя глицерин и воду в основной поток табачного дыма и разбавляя составные части фазы частиц, присутствующие в дыме. Фаза частиц включает фенольные соединения, такие как пирокатехин, гидрохинон, фенол и специфические для сорта табака нитрозоамины (TSNA). Для данного уровня доставки смол по FTC любой глицерин, будучи частью фазы частиц, в действительности будет замещать другие компоненты фазы частиц, которые в противном случае могли бы иметь происхождение от горящего табака при затяжке. Некоторые источники аэрозоля, такие как глицерин, действуют как разбавитель смолы, и, если присутствуют в достаточном количестве, могут также действовать как фенол-регулирующий агент для дальнейшего снижения содержания фенола в основном потоке дыма за пределы уровней, обусловливаемых единственно разбавлением. Содержание компонентов дыма может быть также снижено с использованием вентилируемых фильтров. Вентиляция представляет собой качественную характеристику, желательную в том отношении, что таковая, будучи используемой в отдельности, будет сокращать как содержание фазы частиц, так и газовой фазы в основном потоке дыма.-1 016243 Однако сигареты с высокими уровнями вентиляции обычно имели неприемлемо низкие уровни сопротивления затяжке (RTD), если только не предпринимались некоторые меры противодействия. Одно решение этой проблемы в отношении сопротивления затяжке (RTD) состояло в употреблении высокоплотных фильтрующих сегментов из ацетата целлюлозы. Однако такие высокоплотные фильтрующие сегменты имели тенденцию к снижению доставки смол (по FTC) при низком или нулевом влиянии на компоненты газовой фазы основного потока табачного дыма, такие как монооксид углерода (CO) и оксид азота (NO). Это решение приводит к нежелательному соотношению CO к смоле (по FTC), особенно в сигаретах с пониженной доставкой смол (по FTC). С другой стороны, сегменты фильтра из ацетата целлюлозы, содержащие жгут из ацетата целлюлозы и триацетиновый пластификатор, известны своей эффективностью в удалении фенолов и крезолов из основного потока сигаретного дыма. Любое существенное сокращение массы или плотности таких фильтрующих сегментов приводило бы к созданию пропорционально более высоких уровней содержания в основном потоке дыма таких компонентов, как фенолы и крезолы в расчете на единицу количества смолы (по FTC). Таким образом, существует потребность в сорте курительного изделия, имеющего фильтр с высоким уровнем вентиляции при приемлемом сопротивлении затяжке (RTD), и как с улучшенным отношением содержания монооксида углерода (CO) к смоле (по FTC), так и со сниженным содержанием фенолов и крезолов. С привлечением фиг. 1A, предпочтительный вариант осуществления представляет изделие 10 для курения, содержащее табачный стержень 12, содержащий резаный наполнитель, имеющий высокое содержание глицерина, и фильтр 14, соединенный с табачным стержнем 12 мундштучной бумагой 16. В предпочтительном варианте осуществления содержание глицерина в табачном стержне 12 курительного изделия составляет от около 4 до около 35 вес.% глицерина, более предпочтительно от 5 до 10 вес.%, и наиболее предпочтительно от 5 до 8 вес.% глицерина. С привлечением теперь фиг. 1B-1D и нижеприведенной табл. 1 для незажженных сигарет, имеющих заднюю вентиляцию и переднее сужение сечения (ограничитель), желательная степень вентиляции (приблизительно 70%) поддерживается на всем протяжении отсчета затяжек. Напротив, с привлечением теперь фиг. 1E-1G, когда вентиляционные отверстия расположены по ходу перед ограничителем, вентиляция имеет тенденцию снижаться по мере увеличения количества затяжек. Таблица 1 В варианте выполнения наполнитель включает восстановленный табачный лист, имеющий высокое содержание глицерина. Предпочтительно от около 10 до около 80% пригодного для курения материала(резаного наполнителя) в табачном стержне 12 представляют собой восстановленный табачный лист. Более предпочтительно табачный стержень включает от около 30 до около 50% восстановленного табачного листа и более предпочтительно от около 35 до около 45%. Однако в других вариантах осуществления резаный наполнитель не включает восстановленный табачный лист, но включает повышенные уровни содержания глицерина, нанесенного на резаный наполнитель. Восстановленный табачный лист разрезан с образованием пригодного к курению материала наполнителя в курительном изделии. Предпочтительно восстановленный табачный лист включает вплоть до 50% (в весовом соотношении) глицерина. В варианте осуществления дополнительный материал наполнителя из резаного табака также введен в табачный стержень 12. На фиг. 2 представлен примерный вариант осуществления способа получения восстановленного табачного листа, имеющего высокое содержание глицерина, для введения в курительные изделия. В стадии-2 016243 100 готовят водную суспензию, содержащую табачный материал. В следующей стадии 200 из табачной суспензии формуют табачный лист. Содержание влаги в водной суспензии снижают до уровня ниже 50 вес.% в стадии 300. После снижения влагосодержания табачного листа в табачный лист вводят источник аэрозоля при температуре предпочтительно меньше чем около 40C. Затем, в стадии 500, табачный лист подвергают высушивающей обработке. На фиг. 3 представлен предпочтительный вариант осуществления способа получения восстановленного табачного листа. В первой стадии табачные материалы 520 и воду 540 смешивают с образованием водной суспензии 560. Табачные материалы 520 могут представлять собой крошку табачного листа и/или табачную пыль, образующиеся во время обработки табака и/или при производстве сигарет. Например, табачный материал 520 может содержать по меньшей мере около 50 вес.% черешков, предпочтительно от около 70 до около 80 вес.% черешков, при остальном количестве, содержащем табачную крошку и/или табачную пыль. Водную суспензию 560 вовлекают в процесс 580 разделения для получения части 600 растворенных веществ и части 620 волокнистого материала. Например, водная суспензия может быть подвергнута фильтрованию под давлением или центрифугированию для удаления части 600 растворенных веществ. Предпочтительно часть 600 растворенных веществ не вводят вновь в процесс получения восстановленного табака, а выбрасывают. Как показано на фиг. 2, в варианте осуществления часть 620 с волокнистым материалом вовлекают в процесс 640 очистки для преобразования части 620 с волокнистым материалом в отдельные волокна,более полно соответствующие условиям получения бумаги. Из части 620 с волокнистым материалом формуют табачные листы с использованием процесса 660 получения бумаги (например, на машине Фурдринье). Во время этого процесса 660 получения бумаги снижают содержание влаги в листе путем стекания избыточной воды через проволочную сетку (например, сетку Фурдринье). Например, содержание влаги может быть снижено от исходного влагосодержания от около 98-99 до около 95 вес.% в результате простого стекания воды. В еще одном примере содержание влаги может быть снижено до около 85%,если дренирование проводить в сочетании с отсасыванием воды при пониженном давлении. После завершения процесса 660 получения бумаги табачные листы вовлекают в процесс 680 снижения влажности для сокращения влагосодержания в листе. Предпочтительно содержание влаги снижают до уровня менее чем 50 вес.%, но более чем 30 вес.%. В других примерных вариантах осуществления содержание влаги снижают до уровня менее чем 45 вес.%, менее чем 40 вес.% или менее чем 35 вес.%. Например, листы могут быть помещены на нагреваемый водяным паром металлический барабан (то есть янки-цилиндр) для снижения влагосодержания и, необязательно, в последующие меньшие по размерам обогреваемые водяным паром поверхностные сушилки (то есть сушильные камеры). После процесса 680 снижения влажности на лист наносят раствор источника аэрозоля 720. Например, листы могут быть пропущены через клеильный пресс 700, в котором листы вводят между двумя вертикальными или горизонтальными валками, скомпонованными для нанесения раствора 720 источника аэрозоля на обе стороны листа. Раствор 720 источника аэрозоля может включать другие добавки 740. В альтернативных вариантах осуществления раствор 720 источника аэрозоля может быть набрызган на лист или лист может быть погружен в раствор 720 источника аэрозоля. Примеры источников аэрозоля включают глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль и/или олеиловый спирт. В одном варианте осуществления раствор 720 источника аэрозоля вводят в лист при температуре ниже около 40C. В других примерных вариантах осуществления раствор 720 источника аэрозоля вводят в лист при температурах ниже около 35C, например ниже около 30 или 25C, или при температуре окружающей среды. Глицерин представляет собой предпочтительный источник аэрозоля для раствора 720 источника аэрозоля. Глицерин формирует инертный аэрозоль из глицерина и водяных паров, будучи введенным в сжигаемый табачный стержень курительного изделия. Например, глицериновый источник аэрозоля может быть введен в лист в виде водного раствора глицерина, содержащего от около 20 до 80% глицерина по объему. В альтернативных вариантах осуществления раствор глицерина может содержать от около 50 до 80% глицерина по объему. Предпочтительно водный раствор глицерина содержит от около 75 до около 80% глицерина по объему. Попытки использовать раствор, содержащий около 100% глицерина, имели результатом плохое поглощение глицерина табачным материалом, приводя к липкой поверхности, каковая может обусловить затруднения в процессе производства. Раствор 720 источника аэрозоля может также содержать прочие добавки 740, такие как вкусоароматические добавки, увлажнители (иные, нежели глицерин), и/или ацетатные соединения. Примеры вкусо-ароматических добавок включают солодку, сахар, фруктозный сироп "Isosweet", какао, лаванду,корицу, кардамон, сельдерей пахучий, пажитник, каскарилью, сандаловое дерево, бергамот, герань, медовую эссенцию, розовое масло, ваниль, лимонное масло, апельсиновое масло, мятные масла, кассию,тмин, коньяк, жасмин, ромашку, ментол, кассию, артаботрис (иланг-иланг), шалфей, мяту, имбирь, кориандр, кофе и тому подобные. Примеры увлажнителей, иных, нежели глицерин, включают пропиленгли-3 016243 коль и тому подобные. Табачные материалы с высокой концентрацией глицерина могут также содержать необязательные добавки. Было обнаружено, что ацетаты, возможно, снижают цитотоксичность конденсата табачного дыма (TPM), в особенности в комбинации с глицерином. Дополнительно, ацетатные соединения могут весьма способствовать снижению содержания конденсата табачного дыма (TPM) или фенольных соединений в дыме горящего курительного изделия. В одном варианте осуществления ацетатное соединение включает ацетат аммония, ацетат кальция и/или ацетат магния. Одно или более ацетатных соединений добавляют в количестве, эффективном для способствования снижению содержания пирокатехина, гидрохинона, фенола или специфических для сорта табака нитрозоаминов (TSNA) в дыме горящего курительного изделия, содержащего лист в качестве резаного наполнителя. Как показано на фиг. 3, после пропускания листа через клеильный пресс 700, в котором вводится раствор 720 источника аэрозоля, лист вовлекают в процесс 760 высушивания. Например, процесс 760 высушивания может включать пропускание листа через туннельную или пластинчатую сушилку. В одном варианте осуществления, в котором раствор 720 источника аэрозоля представляет собой глицерин, раствор глицерина добавляют в количестве, эффективном для получения нелипкого листа после сушки. В еще одном варианте осуществления раствор глицерина добавляют в количестве вплоть до около 50 вес.% от веса табачного листа после сушки. Ацетат аммония может быть введен в табачный лист предпочтительно в количестве от около 5 до около 20 вес.% от веса листа после сушки или более предпочтительно от около 10 до около 12 вес.%. Вместо ацетата аммония или в дополнение к таковому может быть введен ацетат кальция в количестве предпочтительно от около 1 до около 10 вес.% от веса листа после сушки и более предпочтительно около 4 вес.%. Вместо ацетата аммония и/или ацетата кальция или в дополнение к таковым может быть введен ацетат магния в количестве предпочтительно от около 5 до около 20 вес.% от веса листа после сушки и более предпочтительно от около 8 до около 10 вес.%. После процесса 760 высушивания лист, содержащий источник аэрозоля (например, глицерин, пропиленгликоль, маннит, сорбит), может быть измельчен с образованием резаного наполнителя и введен в курительное изделие. Общее снижение содержания происходящего из табака конденсата табачного дыма(TPM) пропорционально количеству глицерина, введенного в курительное изделие в качестве части резаного наполнителя. Как видно из фиг. 1A, фильтр 14 курительного изделия 10 предпочтительно включает первый передний сегмент фильтра 18 (сужение сечения, ограничитель) при передней по ходу части 20 фильтра 14,мундштучный сегмент фильтра 22 в задней концевой части 24 фильтра 14 и сегмент фильтра 26 для ограничения потока, расположенный между первым и мундштучным сегментами 18 и 22 фильтра. В этом варианте осуществления сегменты 18 и 22 фильтра представляют собой фильтрующие сегменты с низкой эффективностью поглощения дисперсных частиц, предпочтительно изготовленные из менее плотного жгута целлюлозных волокон с большим диаметром с линейной плотностью от около 5,0 денье на филамент до около 15,0 денье на филамент (dpf), таких как с 8 денье на филамент (dpf), и приблизительно от 10000 общего денье до 50000 общего денье (td), таких как с 35000 общего денье (td). Более предпочтительно фильтрующие сегменты включают жгут из ацетата целлюлозы с линейной плотностью от приблизительно 6,0 денье до приблизительно 15,0 денье на филамент. Этот вариант осуществления также включает относительно короткий сегмент фильтра 26 для ограничения потока (дополнительно ограничительный диск 26), смежный первому (переднему) сегменту фильтра 18 и имеющий длину приблизительно от 3 до 10 мм, более предпочтительно приблизительно от 3 до 7 мм длиной. В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней окружной стороной цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена на участке вдоль полости, которая располагается предпочтительно по ходу после ограничителя 30 потока и занимает пространство по ходу перед мундштучным сегментом фильтра 22. Трубчатый сегмент фильтра 48 предпочтительно изготавливают из относительно плотной фильтровой обертки, бумаги или другого материала,такого как ацетат целлюлозы. В этом варианте осуществления вентиляционная зона 40 включает множество вентиляционных отверстий 41, которые проходят через мундштучную бумагу 16 и предпочтительно через трубчатый сегмент 48. Соответственно этому, материал сегмента 48 предпочтительно является целлюлозным, так что он может быть перфорирован с помощью лазера по способу станочной лазерной перфорации (или другого способа перфорирования) для создания вентиляционных отверстий во время изготовления курительного изделия 10. В альтернативном варианте вентиляционные отверстия проделывают только в мундштучной бумаге 16 (либо с применением предварительно перфорированной мундштучной бумаги, либо способом машинного перфорирования) и трубчатый сегмент 48 является достаточно воздухопроницаемым для обеспечения сообщения между вентиляционными отверстиями 41 и полостью 46. Предпочтительно могут быть также применены другие способы перфорирования, такие как способы механической перфорации (с помощью штифтовых пробойников) и/или электростатические способы, и тому подобные. С привлечением фиг. 4, еще один вариант осуществления представляет курительное изделие, со-4 016243 держащее табачный стержень, содержащий резаный наполнитель, имеющий высокое содержание глицерина, и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый передний сегмент фильтра 18, состоящий из жгута из ацетата целлюлозы в передней части фильтра, мундштучный сегмент фильтра 22, содержащий жгут из ацетата целлюлозы в задней концевой части фильтра, и ограничительный диск 26, вставленный между первым и мундштучным фильтрующими сегментами 18 и 22, но предпочтительно рядом с передним сегментом 18. В этом варианте осуществления полость 46 внутри фильтра сформирована, по меньшей мере частично, преимущественно намотанной спирально бумажной трубкой 48, которая простирается по всей длине фильтра и является достаточно прочной, чтобы самостоятельно сохранять свою форму, но все же достаточно тонкой, чтобы обеспечивать возможность машинной лазерной перфорации. Наружная кольцевая поверхность ограничительного диска предпочтительно прилегает к внутренней поверхности бумажной трубки 48 с возможностью скольжения. В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней поверхностью цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена протяженной вдоль полости, местоположение которой находится предпочтительно по ходу после ограничителя 30 потока и на расстоянии от мундштучного сегмента 22. Трубка 48 может быть сделана с использованием других материалов или других способов формирования, таких как экструдирование трубки или формование трубки с продольным швом. С привлечением фиг. 5, еще один вариант осуществления представляет курительное изделие, содержащее табачный стержень, содержащий резаный наполнитель, имеющий высокое содержание глицерина, и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый сегмент фильтра 19, изготовленный из угля на жгуте в передней части фильтра, второй сегмент фильтра 18, изготовленный из жгута из ацетата целлюлозы по ходу после первого сегмента фильтра 19, мундштучный сегмент фильтра 22 из жгута ацетата целлюлозы в задней концевой части фильтра, и ограничительный диск 26, расположенный между вторым и мундштучным фильтрующими сегментами 18 и 22. В этом варианте осуществления наружная кольцевая поверхность ограничительного диска 26 предпочтительно имеет форму слегка наклоненного усеченного конуса для облегчения вставления ограничительного диска 26 вдоль трубки 48 слева направо. В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней поверхностью цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена протяженной вдоль полости, местоположение которой находится предпочтительно по ходу после ограничителя 30 потока и на расстоянии от мундштучного сегмента 22. С привлечением фиг. 6, еще один вариант осуществления представляет курительное изделие, содержащее табачный стержень, содержащий резаный наполнитель, имеющий высокое содержание глицерина, и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый сегмент фильтра 19, изготовленный из угля на жгуте в передней части фильтра, второй сегмент фильтра 18, изготовленный из жгута ацетата целлюлозы по ходу после первого сегмента фильтра 19, мундштучный сегмент фильтра 22 из жгута ацетата целлюлозы в задней концевой части фильтра и ограничивающий поток фильтр, содержащий ограничительный диск 26, имеющий ограничивающее поток отверстие 30, расположенный между вторым сегментом фильтра 18 и мундштучным сегментом фильтра 22. В этом варианте осуществления ограничительный диск 26 предпочтительно является симметричным или имеет симметрию "конец-к-концу". В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней поверхностью цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена протяженной вдоль полости, местоположение которой находится предпочтительно по ходу после ограничителя 30 потока и на расстоянии от мундштучного сегмента 22. С привлечением фиг. 7, еще один вариант осуществления представляет курительное изделие, содержащее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает сегмент 18 из жгута фильтрующего материала в передней части фильтра 14 и ограничивающий поток сегмент фильтра, содержащий ограничительный диск 26, имеющий ограничивающее поток отверстие 30, расположенный по ходу после сегмента фильтра 18. В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней поверхностью цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена протяженной вдоль полости, местоположение которой находится предпочтительно по ходу после ограничителя 30 потока и на расстоянии от мундштучного конца фильтра. С привлечением фиг. 8, еще один вариант осуществления представляет курительное изделие, содержащее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый сегмент фильтра 19, изготовленный из угля на жгуте в передней части фильтра, второй сегмент фильтра 18, изготовленный из жгута ацетата целлюлозы по ходу-5 016243 после первого сегмента фильтра 19, и ограничивающий поток сегмент фильтра, содержащий ограничительный диск 26, имеющий ограничивающее поток отверстие 30, расположенный по ходу после второго сегмента фильтра 18. В этом варианте осуществления полость 46 внутри фильтра 14 сформирована, по меньшей мере частично, внутренней поверхностью цилиндрического трубчатого сегмента фильтра 48 и промежутком между мундштучным сегментом фильтра 22 и ограничительным диском 26. Вентиляционная зона 40 предусмотрена протяженной вдоль полости, местоположение которой находится предпочтительно по ходу после ограничителя 30 потока и на расстоянии от мундштучного конца фильтра. Предпочтительные размеры для примерного 83-миллиметрового курительного изделия включают,например, длину фильтра приблизительно 27 мм, длину мундштучного концевого сегмента фильтра приблизительно 7 мм, вентиляционные отверстия, которые расположены приблизительно в 12 мм от мундштучного конца курительного изделия, длину ограничительного диска приблизительно 5 мм, длину сегмента жгута ацетата целлюлозы приблизительно 2,5 мм, и длину сегмента фильтра с углем на жгуте приблизительно 7 мм. Вентиляционная зона 40 сформирована из первого ряда (и необязательно второго и, возможно,третьего рядов) вентиляционных отверстий, проделанных сквозь мундштучную бумагу 16 и предпочтительно сквозь фильтровую трубку 48'. Соответственно этому воздух предпочтительно втягивается через вентиляционные отверстия вентиляционной зоны 40 и попадает в полость 46, сформированную между ограничителем 30 потока и мундштучным сегментом фильтра 22. Предпочтительно вентиляционная зона 40 расположена смежно ограничителю 30 потока так, чтобы воздух, втягиваемый через вентиляционную зону 40, мог смешиваться с основным потоком дыма перед поступлением в мундштучный фильтр 22. Предпочтительно расстояние между вентиляционной зоной 40 и мундштучным фильтром 22 составляет по меньшей мере 5 мм или варьирует в диапазоне от 5 до 12 мм. Также предпочтительно ограничитель 30 потока расположен приблизительно на расстоянии от 4 до 15 мм от мундштучного фильтра 22, более предпочтительно приблизительно от 6 до 10 мм. Эти технические параметры помогают свести к минимуму забивание дисперсными частицами компонентов дыма мундштучного фильтра 22, который, в свою очередь, помогает поддерживать желательные отношения монооксида углерода (CO) к смолам (по FTC). Предпочтительно вентиляционная зона 40 достигает уровня вентиляции курительного изделия по меньшей мере 25% и более предпочтительно по меньшей мере от 50 до 90%. Дополнительно варианты осуществления представляют желательный уровень сопротивления затяжке, в то же время сохраняя желательную высокую степень вентиляции на всем протяжении отсчета затяжек. Последняя характеристика достигается расположением вентиляционной зоны 40 по ходу после ограничителя потока 26. Дополнительно распределение вентиляции вдоль полости обеспечивает смешивание воздуха, втягиваемого в фильтр через вентиляционные отверстия, с основным потоком дыма, втягиваемого из табачного стержня. Ограничительный диск 26 может включать перегородку (поперечную стенку, имеющую одно или более отверстий), которая создает ограничение 30 потока, с перегородкой, содержащей отверстие с уменьшенным диаметром. Перегородка может иметь форму усеченного конуса, сужающегося либо в направлении по ходу основного потока дыма, проходящего через перегородку, либо в обратном направлении. Дополнительно внутри ограничительного диска 26 может быть встроена пара перегородок так,чтобы обеспечить симметрию "конец-к-концу" ограничительного диска 26. Фильтр, имеющий симметрию "конец-к-концу", облегчает высокую скорость изготовления многофильтрового стержня, что обусловливается тем, что определенная ориентация компонента не требуется, и машина действует одинаково, каким бы концом не был подан стержень в машину, даже когда машина затем должна его переворачивать. Ограничительный диск 26, имеющий симметрию "конец-к-концу", имеет трубчатые части корпуса равной длины на противоположных сторонах поперечной стенки (перегородки). При такой компоновке изготовление фильтра упрощается благодаря симметрии "конец-к-концу" ограничительного диска 26. В дополнение к вентиляционной зоне 40, как представленной выше, может быть расположена вторая зона вентиляции по ходу перед ограничителем 30 потока. Изготовление вышеописанного курительного изделия 10 упрощается при использовании предварительно перфорированной мундштучной бумаги. Предпочтительно размер ограничителя 30 потока подбирают так, чтобы получить достаточное падение давления для обеспечения сопротивления затяжке у курительного изделия по меньшей мере 70 мм водяного столба или выше, предпочтительно в диапазоне от 9 до 120 мм водяного столба. В варианте осуществления ограничитель 30 потока подбирают по величине для создания падения давления так, что изделие 10 для курения создает сопротивление затяжке по меньшей мере 50 мм водяного столба или выше, предпочтительно в диапазоне от 60 до 90 мм водяного столба. Предпочтительно перегородка (поперечная стенка) имеет диаметр приблизительно от 7,0 до 8,0 мм и более предпочтительно приблизительно от 7,4 до 7,8 мм, причем перегородка предпочтительно имеет одно или, необязательно, по меньшей мере одно отверстие с диаметром от около 0,5 до около 0,9 мм и более предпочтительно от около 0,5 до 0,7 мм. Поскольку падение давления в ограничительном компоненте зависит от площади отверстия, могут-6 016243 быть также предусмотрены многочисленные отверстия. Например, в одном варианте осуществления присутствуют два отверстия в перегородке с диаметром приблизительно 0,5 мм каждое. Ограничительный диск 26 может быть изготовлен из бумаги, пластмассы, полимера или металла и более предпочтительно сделан из бумажного продукта или биоразлагаемого пластика/полимера или другого пригодного материала, способного разлагаться. Однако даже из пластика ограничительный диск 26 является небольшим, так что фильтр содержит минимум неразлагаемого материала. Преимущество вышеописанных конструкций фильтра состоит в том, что фильтр может быть изготовлен простым комбинированием способов, обычно используемых в промышленности для высокоскоростного изготовления сигарет. Дополнительно каждый вариант осуществления включает трубчатую подложку вокруг полости 46 так, чтобы обеспечивать желательную стабильность по всей длине фильтра 14. Дополнительно варианты изобретения обеспечивают необходимый уровень сопротивления затяжке,в то же время сохраняя желательную высокую степень вентиляции в течение всего процесса курения. Последняя характеристика достигается расположением вентиляционной зоны 40 по ходу после ограничителя 30 потока. Дополнительно устройство вентиляции в вентиляционной зоне 40 на расстоянии от мундштучной фильтрующей заглушки 22 обеспечивает смешивание воздуха, втягиваемого в фильтр 14 через вентиляционную зону 40, с основным потоком дыма, втягиваемым из табачного стержня 12. В одном протестированном варианте осуществления на обращенной ко рту стороне мундштучного фильтра 22 возникали равномерные картины пятен, что является показателем хорошего смешивания. Во время курения сигареты, изготовленной в соответствии с настоящим описанием изобретения,желательная степень вентиляции (например, от 50 до 90%, предпочтительно от около 60 до около 70%) предпочтительно поддерживается на всем протяжении курения. Снижение количества фенольных соединений в основном потоке дыма. Известно применение фильтров из ацетата целлюлозы (CA) с триацетином в качестве пластификатора для удаления фенола и крезолов из основного потока сигаретного дыма при сравнении с бесфильтровыми сигаретами с равнозначным содержанием смол. Настоящая конструкция ограничительного фильтра сокращает количество такого ацетата целлюлозы (CA) в фильтре примерно на 50% (например,обычная сигарета с фильтром длиной 27 мм против эквивалентного фильтра с ограничителем, с сегментами из ацетата целлюлозы (CA) длиной от 10 до 14 мм). Сокращение количества ацетата целлюлозы(CA) приводит к явному повышению уровней содержания фенолов на единицу смолы (по FTC) и крезолов на единицу смолы (по FTC) по сравнению с общеупотребительными фильтрами из ацетата целлюлозы (CA), хотя отношения "фенол/смола" и "крезолы/смола" в конструкции ограничительного фильтра попрежнему ниже, чем в бесфильтрующих сигаретах с равнозначным содержанием смол. Для противодействия этому эффекту к табачному резаному наполнителю добавляют источник аэрозоля, такой как глицерин, чтобы компенсировать и снизить отношения "крезолы/смола" и "фенолы/смола", то есть добавление глицерина служит для противодействия относительному увеличению отношений "фенол/смола" и"крезолы/смола" в изделиях для курения, содержащих меньшие количества пластифицированного ацетата целлюлозы (CA). Наряду с предполагаемым снижением вследствие разбавления самим по себе, глицерин оказывает дополнительное действие на фенол и полифенольные соединения (которые включают пирокатехин и гидрохинон), что, как представляется, обусловлено склонностью глицерина в табачном стержне сокращать уровни содержания этих соединений по некоторому химическому и/или физическому механизму. Глицерин представляет собой средство, которое является как разбавителем смолы, так и агентом, который механически еще более снижает содержание частиц как компонентов фазы частиц дыма, таких как гидрохинон и пирокатехин, при их наличии в табачном стержне. Комбинация ограничителя с глицерином может быть применена для любого уровня доставки или "категории смолы" (смолы по FTC) и при любом желательном уровне содержания разбавителя смолы. Предпочтительно добавление глицерина в табачный стержень производят на уровне, достаточном для противодействия тенденции фенолов проходить через фильтровые сегменты из ацетата целлюлозы(CA), имеющие низкую эффективность в отношении дисперсных частиц, в более высокой степени, чем таковые имеют в традиционных фильтрах из ацетата целлюлозы (CA). Табл. 2 представляет содержание смолы, как по методике FTC, так и по более строгой Массачусетской методике в курительном изделии из предпочтительного варианта осуществления, содержащем 7% глицерина в резаном наполнителе и фильтр, содержащий ацетат целлюлозы по ходу перед задним фильтрующим сегментом, расположенный между ними ограничитель потока и полость по ходу за ограничителем потока, сообщающуюся с вентиляционной зоной. Условия курения по FTC включают затяжки объемом 35 мл с продолжительностью 2 с с частотой каждые 60 с. По Массачусетской методике условия курения включают затяжки объемом 45 см 3 с продолжительностью 2 с каждые 30 с при 50%-ном блокировании вентиляции. Из вышеприведенного заслуживает внимания то, что значения отношения "CO/смола" оставались низкими. Сигареты некоторых вариантов осуществления могут давать менее чем около 0,9 мг, часто менее чем около 0,5 мг и обычно от около 0,05 до около 0,3 мг "смолы" по FTC на затяжку в среднем, когда курение производится согласно условиям курения по FTC. Такие сигареты представляют собой сигареты"с ультранизким содержанием смол", которые дают менее чем около 7 мг "смолы" по FTC на сигарету. Типично такие сигареты обеспечивают менее чем около 9 затяжек и часто от около 6 до около 8 затяжек,когда курение производится в условиях курения по FTC. С привлечением теперь фиг. 9 показано действие глицерина, нанесенного на резаный наполнитель,на фенольные соединения в основном потоке дыма. Сигареты с ультранизким содержанием смол, содержащие около 2% глицерина и не имеющие ограничителя, имеют около 0,9 мкг фенола на 1 мг смолы поFTC. Сигареты с ультранизким содержанием смол, содержащие ограничительный фильтр и содержащие ограничитель и около 2% глицерина, имеют около 1,35 мкг фенола на 1 мг смолы по FTC. Напротив, сигареты с ультранизким содержанием смол, содержащие как ограничитель, повышенное содержание глицерина около 7%, так и переднюю фильтрующую заглушку из ацетата целлюлозы, имеют около 0,55 мкг фенола на 1 мг смолы по FTC. Фиг. 10 сравнивает эффект сигарет, содержащих фильтр, содержащий ограничитель и переднюю фильтрующую заглушку из ацетата целлюлозы, и резаный наполнитель, содержащий около 7% глицерина, с сигаретами, содержащими фильтр, содержащий ограничитель и низкие уровни содержания глицерина (около 2%). Эти эффекты были представлены относительно уровней содержания фенола в традиционной коммерческой сигарете с ультранизкой доставкой смол. Сигареты, содержащие ограничитель и повышенное содержание глицерина, показали приблизительно 40%-ное снижение количества фенола,примерно 39%-ное снижение содержания пирокатехина и приблизительно 37%-ное снижение количества гидрохинона в основном потоке дыма. Напротив, сигареты, содержащие ограничитель и около 2% глицерина, показали незначительное снижение содержания пирокатехина, небольшое возрастание содержания гидрохинона и примерно 55%-ное повышение содержания фенола в основном потоке дыма. С привлечением теперь фиг. 11, график иллюстрирует эффект повышенного содержания глицерина(около 7%) в резаном наполнителе в комбинации с фильтром, имеющим уровень вентиляции приблизительно 70%, ограничитель и переднюю фильтрующую заглушку из ацетата целлюлозы, на величины доставки компонентов относительно смол по FTC. Как показано, FTC-доставку на 1 мг смолы монооксида углерода (CO), 1,3-бутадиена, нитрозоаминов NNK [4-(метилнитрозоамино)-1-(3-пиридил)-1-бутанон],NNN (N'-нитрозонорникотин), пирокатехина, гидрохинона, фенола и формальдегида снижено по сравнению с имеющимися в продаже изделиями для курения с ультранизкой доставкой смол, содержащими около 2% глицерина, и имеющимися в продаже изделиями для курения с ультранизкой доставкой смол(по FTC), содержащими уголь на жгуте и около 2% глицерина. Примечательно, что сигареты с сильно вентилируемым ограничителем, содержащие 7% глицерина,достигли снижения содержания компонентов дыма в такой же или более высокой степени, чем 45 мг активированного угля. Фильтр достигает такого снижения содержания компонентов дыма, каковое желательно для сигарет с угольным фильтром, без ущерба вкусу, связанного с угольным фильтром. На фиг. 12 представлен график, иллюстрирующий компоненты дыма по FTC предпочтительного варианта сигареты с ультранизким содержанием смол, содержащей ограничитель и 7% глицерина, по сравнению с сигаретой с ультранизким содержанием смол, содержащей 2% глицерина, и сигареты с ультранизким содержанием смол, содержащей 45 мг угля на жгуте и 2% глицерина. Как показано, сигарета, изготовленная согласно предпочтительному варианту, показала существенные снижения содержания CO, никотина и 1,3-бутадиена. В дополнение табл. 3 показывает эффект конструкции ограничительного фильтра, содержащей переднюю заглушку из ацетата целлюлозы и повышенные уровни содержания глицерина (около 7%), на компоненты газовой фазы основного потока сигаретного дыма с включенным в фильтр активированным углем и без него.(STD представляет собой стандартное отклонение). При введении угля либо на бумаге, либо на жгуте из ацетата целлюлозы, по ходу перед вентиляционными отверстиями уровни присутствующих летучих органических соединений (VOC), карбонильных соединений и газопаровой фазы были снижены до меньших значений, чем для сигарет, не содержащих активированного угля в дополнение к ограничителю и содержанию глицерина на уровнях 7%. Табл. 4 представляет концентрацию компонентов фазы частиц курительного изделия в предпочтительном варианте, содержащего 7% глицерина в резаном наполнителе и фильтр, содержащий ацетат целлюлозы по ходу перед выходным фильтрующим сегментом, расположенный между таковыми ограничитель потока и полость по ходу после ограничителя потока, сообщающуюся с вентиляционной зоной, по сравнению с изделиями для курения, содержащими стандартное количество глицерина, около 2%, и фильтр, содержащий ацетат целлюлозы по ходу перед выходным фильтрующим сегментом, расположенный между таковыми ограничитель потока и полость по ходу после ограничителя потока, сообщающуюся с вентиляционной зоной. Таблица 4 Как показано в табл. 4, концентрация компонентов фазы частиц дыма от курительного изделия согласно предпочтительному варианту, содержащего 7% глицерина в резаном наполнителе, снижена по сравнению с имеющимися в продаже изделиями для курения с низким содержанием смол по FTC, содержащими стандартное количество (2%). Будет понятно, что вышеприведенное описание касается предпочтительных вариантов осуществления и поэтому является исключительно показательным для изделий и способов изготовления таковых. Может быть принято во внимание, что вариации и модификации различных вариантов осуществления в свете вышеприведенных инструкций будут без труда очевидными квалифицированным специалистам в этой области технологии. Соответственно этому, примерные варианты осуществления, а также альтернативные варианты осуществления, могут быть исполнены без выхода за пределы смысла и области изделий и способов, которые изложены в прилагаемых пунктах формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Курительное (10) изделие, содержащее табачный стержень (12), содержащий пригодный для курения материал, включающий источник аэрозоля; и фильтр (14), содержащий первый сегмент (18) фильтра; ограничивающий поток сегмент (26) фильтра, расположенный смежно и по ходу за указанным первым сегментом (18) фильтра; полость (46), в сообщении с и по ходу за указанным ограничивающим поток сегментом (26) фильтра; воздухопроницаемую вентиляционную зону (40), расположенную вдоль и в сообщении с указанной полостью (46), причем указанная вентиляционная зона находится по ходу за указанным ограничивающим поток сегментом (26); и мундштучный сегмент (22) фильтра по ходу после первого сегмента (18) фильтра, причем указанная вентиляционная зона (40) находится от указанного мундштучного сегмента (22) фильтра на расстоянии, достаточном для обеспечения смешивания воздуха, втягиваемого через указанную вентиляционную зону, с основным потоком дыма, втягиваемым из табачного стержня (12). 2. Курительное (10) изделие по п.1, в котором указанный фильтр (14) дополнительно содержит цилиндрическую трубку (48), прикрепленную к указанному табачному стержню (12) мундштучной бумагой(16), причем первый сегмент (18) фильтра расположен вдоль указанной цилиндрической трубки смежно и по ходу за указанным табачным стержнем. 3. Курительное (10) изделие по п.2, в котором указанный ограничивающий поток сегмент (26) фильтра вставлен в цилиндрическую трубку (48) в месте, расположенном смежно и по ходу за указанным первым сегментом (18) фильтра, или в котором указанный ограничивающий поток сегмент (26) фильтра вставлен в указанную цилиндрическую трубку (48) с возможностью скольжения, причем указанная цилиндрическая трубка продолжается на длину фильтра. 4. Курительное (10) изделие по пп.1, 2 или 3, содержащее источник аэрозоля. 5. Курительное изделие по п.4, в котором источник аэрозоля представляет собой глицерин в количестве от около 4 до около 35% или в котором указанный источник аэрозоля представляет собой глицерин в количестве от около 5 до около 15%. 6. Курительное (10) изделие по п.4 или 5, в котором указанный пригодный для курения материал включает измельченный восстановленный табачный лист, причем указанный источник аэрозоля представляет собой компонент указанного восстановленного табачного листа. 7. Курительное (10) изделие по п.6, в котором указанный восстановленный табачный лист включен в указанный пригодный для курения материал в количестве от около 10 до около 80 вес.% от веса пригодного для курения материала или в котором указанный восстановленный табачный лист включен в указанный пригодный для курения материал в количестве от около 30 до около 50 вес.% от веса пригодного для курения материала.- 10016243 8. Курительное (10) изделие по любому предшествующему пункту, в котором указанный пригодный для курения наполнитель дополнительно содержит ацетатное соединение, выбранное из группы,состоящей из ацетата аммония, ацетата кальция, ацетата магния и их комбинаций. 9. Курительное (10) изделие по любому предшествующему пункту, в котором указанный ограничивающий поток сегмент фильтра (26) включает трубчатый сегмент, имеющий поперечную стенку с одним или более отверстиями в нем, и в котором указанная поперечная стенка расположена центрально между передним и задним по ходу концами трубчатого сегмента. 10. Курительное (10) изделие по любому предшествующему пункту, в котором указанный ограничивающий поток сегмент фильтра (26) включает ограничитель потока (30) на расстоянии от указанного первого сегмента фильтра (18), достаточном для снижения забивания компонентами дыма частей указанного ограничивающего поток сегмента фильтра, и в котором указанный ограничитель потока включает множество отверстий, в котором каждое из множества отверстий имеет диаметр от около 0,2 до около 0,6 мм. 11. Курительное (10) изделие по любому предшествующему пункту, в котором указанный фильтр(14) имеет заданное сопротивление затяжке приблизительно 70 мм водяного столба или выше. 12. Курительное (10) изделие по любому предшествующему пункту, дополнительно включающее сорбентсодержащий сегмент фильтра по ходу перед указанным ограничителем потока. 13. Курительное (10) изделие по любому предшествующему пункту, в котором указанный фильтр(14) имеет заданное сопротивление затяжке от около 60 до около 90 мм водяного столба. 14. Курительное (10) изделие по любому предшествующему пункту, в котором указанный ограничивающий поток сегмент фильтра (26) содержит скошенные края на переднем и заднем концах. 15. Курительное (10) изделие по любому из пп.1-13, в котором указанный ограничивающий поток сегмент фильтра (26) включает поперечную стенку в форме усеченного конуса, которая сужается в направлении по ходу или в обратном направлении. 16. Курительное (10) изделие по п.15, в котором указанный ограничивающий поток сегмент фильтра (26) представляет собой ограничительный диск длиной около 5 мм или менее. 17. Курительное (10) изделие, содержащее табачный стержень (12), содержащий пригодный для курения материал, содержащий фенолрегулирующий агент, причем фенолрегулирующий агент действует как разбавитель смолы и в качестве средства снижения содержания фенола в основном потоке дыма; и фильтр (14), прикрепленный к табачному стержню (12) мундштучной бумагой (16), причем фильтр(14) имеет передний по ходу конец, смежный табачному стержню (12); фильтрующую заглушку (22) из ацетата целлюлозы с низкой эффективностью фильтрации на заднем конце фильтра; ограничитель (26),формирующий по меньшей мере один проход для потока по ходу перед фильтрующей заглушкой (22); пустую полость (46), продолжающуюся между передним концом фильтрующей заглушки (22) и задним концом ограничителя (26); и воздухопроницаемую вентиляционную зону (40), продолжающуюся сквозь мундштучную бумагу (16) и сообщающуюся с полостью (46), причем указанная вентиляционная зона(40) находится от указанной фильтрующей заглушки (22) на расстоянии, достаточном для обеспечения смешивания воздуха, втягиваемого через указанную вентиляционную зону, основным потоком дыма,втягиваемым из табачного стержня (12); причем ограничитель (26) обеспечивает сопротивление затяжке по меньшей мере 70 мм водяного столба, а вентиляционная зона (40) обеспечивает по меньшей мере 60%-ное разбавление основного потока дыма, при этом фенолрегулирующий агент включает глицерин, присутствующий в табачном стержне(12), в количестве по меньшей мере 4 вес.% от веса пригодного для курения материала в табачном стержне.
