Курительное изделие с ограничителем потока
Номер патента: 13553
Опубликовано: 30.06.2010
Авторы: Джуп Ричард, Олегарио Ракель, Ли Сан, Двайер Роуланд В.

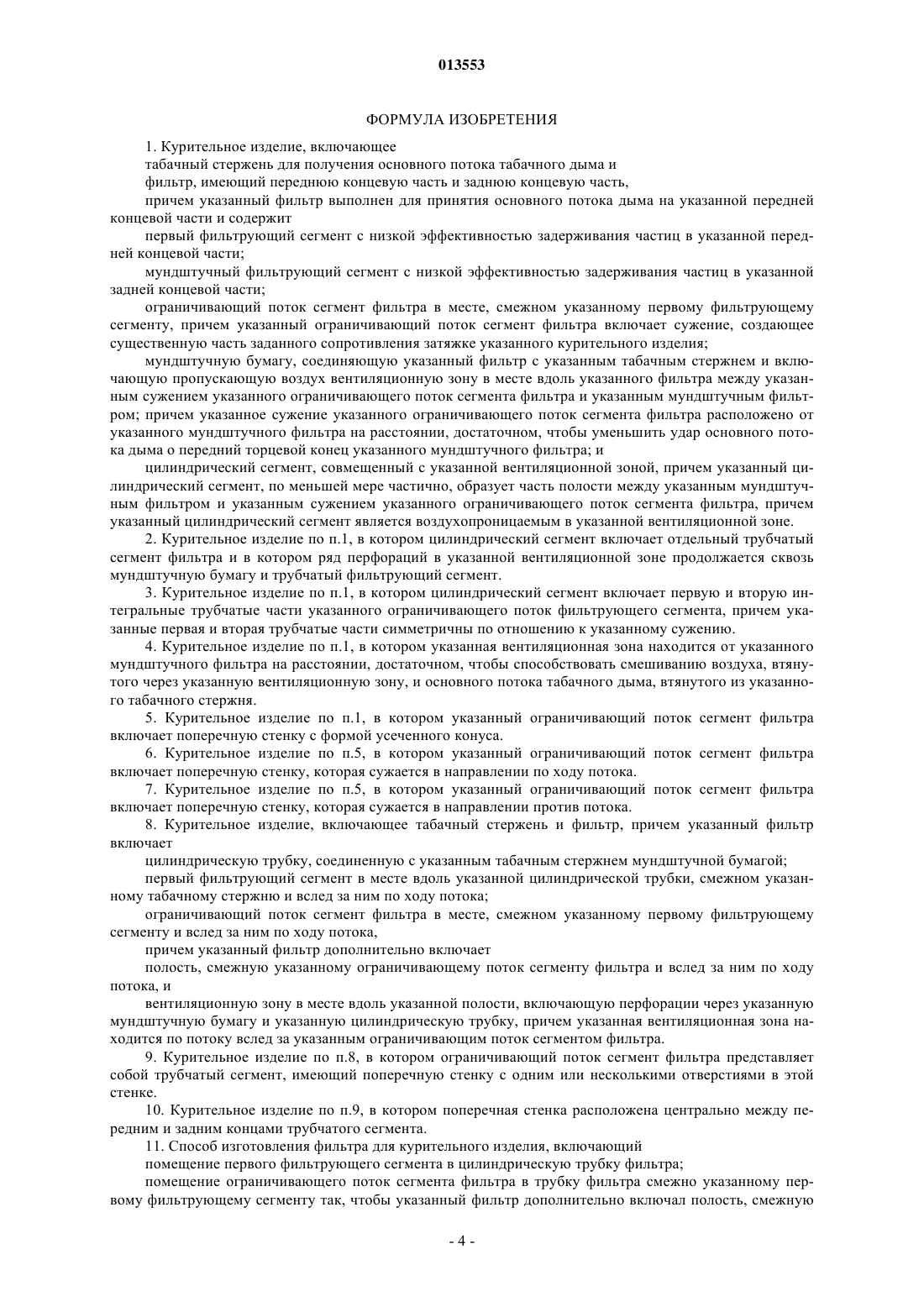

Формула / Реферат
1. Курительное изделие, включающее
табачный стержень для получения основного потока табачного дыма и
фильтр, имеющий переднюю концевую часть и заднюю концевую часть,
причем указанный фильтр выполнен для принятия основного потока дыма на указанной передней концевой части и содержит
первый фильтрующий сегмент с низкой эффективностью задерживания частиц в указанной передней концевой части;
мундштучный фильтрующий сегмент с низкой эффективностью задерживания частиц в указанной задней концевой части;
ограничивающий поток сегмент фильтра в месте, смежном указанному первому фильтрующему сегменту, причем указанный ограничивающий поток сегмент фильтра включает сужение, создающее существенную часть заданного сопротивления затяжке указанного курительного изделия;
мундштучную бумагу, соединяющую указанный фильтр с указанным табачным стержнем и включающую пропускающую воздух вентиляционную зону в месте вдоль указанного фильтра между указанным сужением указанного ограничивающего поток сегмента фильтра и указанным мундштучным фильтром; причем указанное сужение указанного ограничивающего поток сегмента фильтра расположено от указанного мундштучного фильтра на расстоянии, достаточном, чтобы уменьшить удар основного потока дыма о передний торцевой конец указанного мундштучного фильтра; и
цилиндрический сегмент, совмещенный с указанной вентиляционной зоной, причем указанный цилиндрический сегмент, по меньшей мере частично, образует часть полости между указанным мундштучным фильтром и указанным сужением указанного ограничивающего поток сегмента фильтра, причем указанный цилиндрический сегмент является воздухопроницаемым в указанной вентиляционной зоне.
2. Курительное изделие по п.1, в котором цилиндрический сегмент включает отдельный трубчатый сегмент фильтра и в котором ряд перфораций в указанной вентиляционной зоне продолжается сквозь мундштучную бумагу и трубчатый фильтрующий сегмент.
3. Курительное изделие по п.1, в котором цилиндрический сегмент включает первую и вторую интегральные трубчатые части указанного ограничивающего поток фильтрующего сегмента, причем указанные первая и вторая трубчатые части симметричны по отношению к указанному сужению.
4. Курительное изделие по п.1, в котором указанная вентиляционная зона находится от указанного мундштучного фильтра на расстоянии, достаточном, чтобы способствовать смешиванию воздуха, втянутого через указанную вентиляционную зону, и основного потока табачного дыма, втянутого из указанного табачного стержня.
5. Курительное изделие по п.1, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку с формой усеченного конуса.
6. Курительное изделие по п.5, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку, которая сужается в направлении по ходу потока.
7. Курительное изделие по п.5, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку, которая сужается в направлении против потока.
8. Курительное изделие, включающее табачный стержень и фильтр, причем указанный фильтр включает
цилиндрическую трубку, соединенную с указанным табачным стержнем мундштучной бумагой;
первый фильтрующий сегмент в месте вдоль указанной цилиндрической трубки, смежном указанному табачному стержню и вслед за ним по ходу потока;
ограничивающий поток сегмент фильтра в месте, смежном указанному первому фильтрующему сегменту и вслед за ним по ходу потока,
причем указанный фильтр дополнительно включает
полость, смежную указанному ограничивающему поток сегменту фильтра и вслед за ним по ходу потока, и
вентиляционную зону в месте вдоль указанной полости, включающую перфорации через указанную мундштучную бумагу и указанную цилиндрическую трубку, причем указанная вентиляционная зона находится по потоку вслед за указанным ограничивающим поток сегментом фильтра.
9. Курительное изделие по п.8, в котором ограничивающий поток сегмент фильтра представляет собой трубчатый сегмент, имеющий поперечную стенку с одним или несколькими отверстиями в этой стенке.
10. Курительное изделие по п.9, в котором поперечная стенка расположена центрально между передним и задним концами трубчатого сегмента.
11. Способ изготовления фильтра для курительного изделия, включающий
помещение первого фильтрующего сегмента в цилиндрическую трубку фильтра;
помещение ограничивающего поток сегмента фильтра в трубку фильтра смежно указанному первому фильтрующему сегменту так, чтобы указанный фильтр дополнительно включал полость, смежную указанному ограничивающему поток сегменту фильтра; и
создание вентиляционной зоны в месте вдоль указанной полости, причем указанная вентиляционная зона включает перфорации через указанную трубку фильтра.
Текст

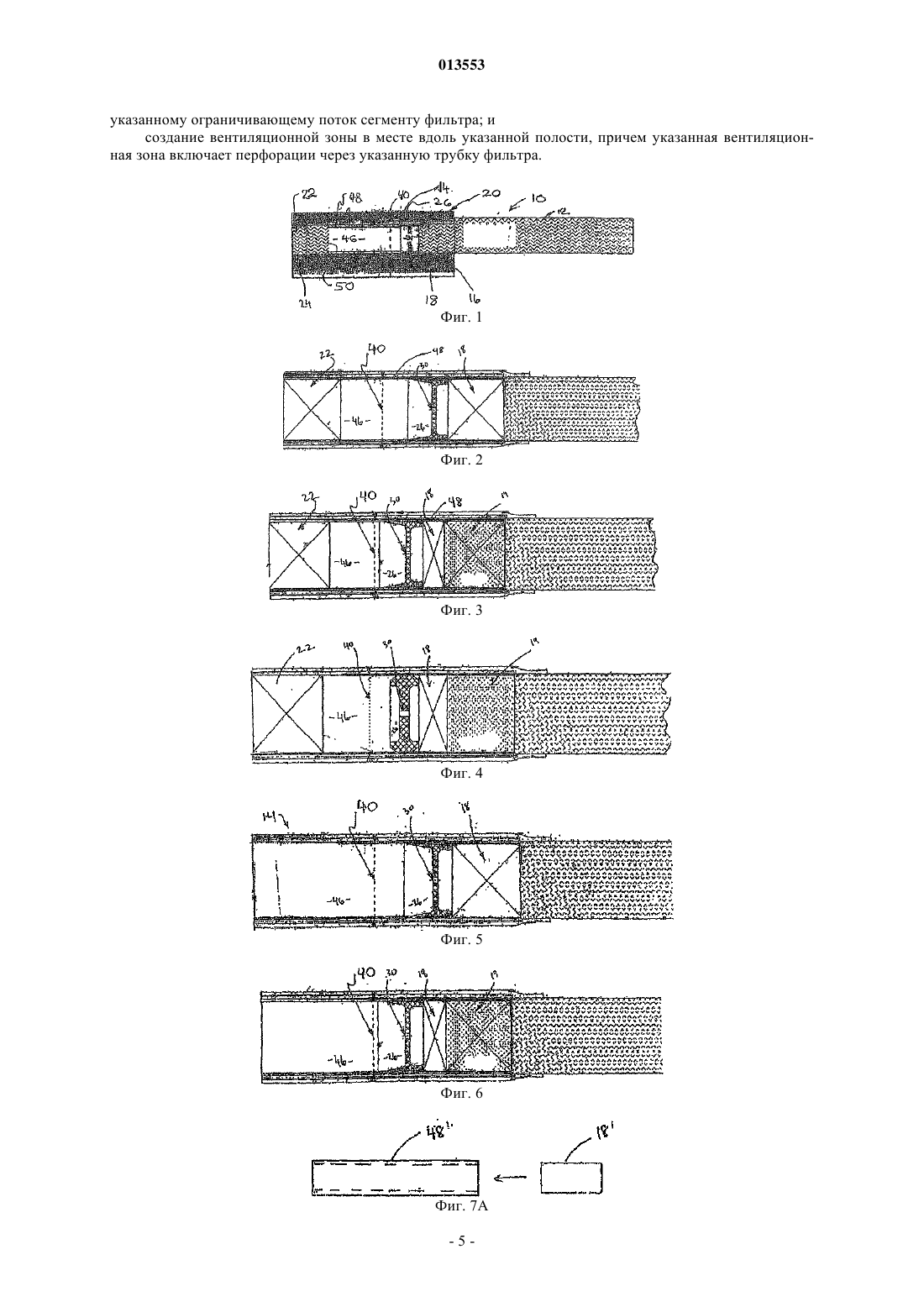

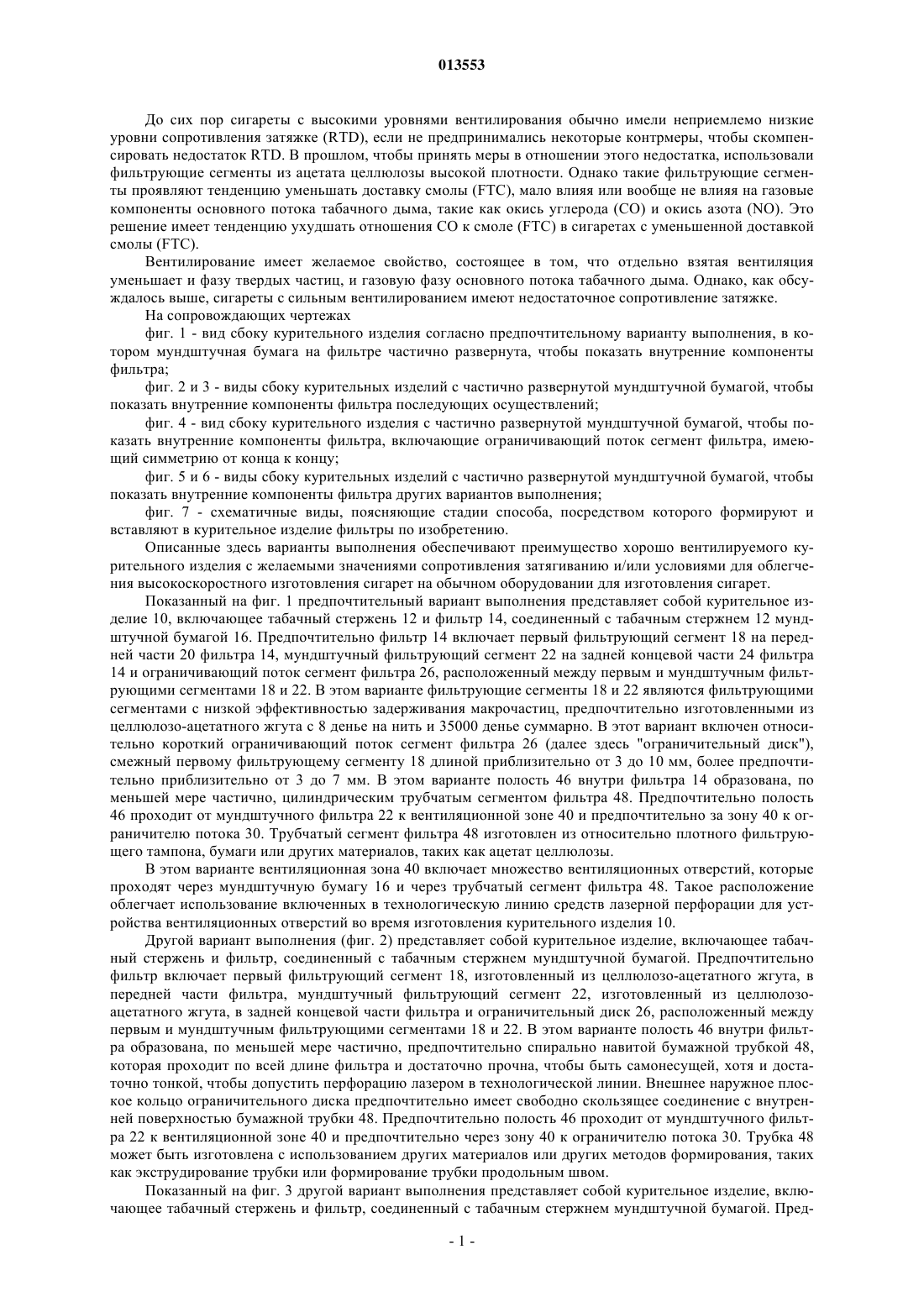

013553 До сих пор сигареты с высокими уровнями вентилирования обычно имели неприемлемо низкие уровни сопротивления затяжке (RTD), если не предпринимались некоторые контрмеры, чтобы скомпенсировать недостаток RTD. В прошлом, чтобы принять меры в отношении этого недостатка, использовали фильтрующие сегменты из ацетата целлюлозы высокой плотности. Однако такие фильтрующие сегменты проявляют тенденцию уменьшать доставку смолы (FTC), мало влияя или вообще не влияя на газовые компоненты основного потока табачного дыма, такие как окись углерода (СО) и окись азота (NO). Это решение имеет тенденцию ухудшать отношения СО к смоле (FTC) в сигаретах с уменьшенной доставкой смолы (FTC). Вентилирование имеет желаемое свойство, состоящее в том, что отдельно взятая вентиляция уменьшает и фазу твердых частиц, и газовую фазу основного потока табачного дыма. Однако, как обсуждалось выше, сигареты с сильным вентилированием имеют недостаточное сопротивление затяжке. На сопровождающих чертежах фиг. 1 - вид сбоку курительного изделия согласно предпочтительному варианту выполнения, в котором мундштучная бумага на фильтре частично развернута, чтобы показать внутренние компоненты фильтра; фиг. 2 и 3 - виды сбоку курительных изделий с частично развернутой мундштучной бумагой, чтобы показать внутренние компоненты фильтра последующих осуществлений; фиг. 4 - вид сбоку курительного изделия с частично развернутой мундштучной бумагой, чтобы показать внутренние компоненты фильтра, включающие ограничивающий поток сегмент фильтра, имеющий симметрию от конца к концу; фиг. 5 и 6 - виды сбоку курительных изделий с частично развернутой мундштучной бумагой, чтобы показать внутренние компоненты фильтра других вариантов выполнения; фиг. 7 - схематичные виды, поясняющие стадии способа, посредством которого формируют и вставляют в курительное изделие фильтры по изобретению. Описанные здесь варианты выполнения обеспечивают преимущество хорошо вентилируемого курительного изделия с желаемыми значениями сопротивления затягиванию и/или условиями для облегчения высокоскоростного изготовления сигарет на обычном оборудовании для изготовления сигарет. Показанный на фиг. 1 предпочтительный вариант выполнения представляет собой курительное изделие 10, включающее табачный стержень 12 и фильтр 14, соединенный с табачным стержнем 12 мундштучной бумагой 16. Предпочтительно фильтр 14 включает первый фильтрующий сегмент 18 на передней части 20 фильтра 14, мундштучный фильтрующий сегмент 22 на задней концевой части 24 фильтра 14 и ограничивающий поток сегмент фильтра 26, расположенный между первым и мундштучным фильтрующими сегментами 18 и 22. В этом варианте фильтрующие сегменты 18 и 22 являются фильтрующими сегментами с низкой эффективностью задерживания макрочастиц, предпочтительно изготовленными из целлюлозо-ацетатного жгута с 8 денье на нить и 35000 денье суммарно. В этот вариант включен относительно короткий ограничивающий поток сегмент фильтра 26 (далее здесь "ограничительный диск"),смежный первому фильтрующему сегменту 18 длиной приблизительно от 3 до 10 мм, более предпочтительно приблизительно от 3 до 7 мм. В этом варианте полость 46 внутри фильтра 14 образована, по меньшей мере частично, цилиндрическим трубчатым сегментом фильтра 48. Предпочтительно полость 46 проходит от мундштучного фильтра 22 к вентиляционной зоне 40 и предпочтительно за зону 40 к ограничителю потока 30. Трубчатый сегмент фильтра 48 изготовлен из относительно плотного фильтрующего тампона, бумаги или других материалов, таких как ацетат целлюлозы. В этом варианте вентиляционная зона 40 включает множество вентиляционных отверстий, которые проходят через мундштучную бумагу 16 и через трубчатый сегмент фильтра 48. Такое расположение облегчает использование включенных в технологическую линию средств лазерной перфорации для устройства вентиляционных отверстий во время изготовления курительного изделия 10. Другой вариант выполнения (фиг. 2) представляет собой курительное изделие, включающее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый фильтрующий сегмент 18, изготовленный из целлюлозо-ацетатного жгута, в передней части фильтра, мундштучный фильтрующий сегмент 22, изготовленный из целлюлозоацетатного жгута, в задней концевой части фильтра и ограничительный диск 26, расположенный между первым и мундштучным фильтрующими сегментами 18 и 22. В этом варианте полость 46 внутри фильтра образована, по меньшей мере частично, предпочтительно спирально навитой бумажной трубкой 48,которая проходит по всей длине фильтра и достаточно прочна, чтобы быть самонесущей, хотя и достаточно тонкой, чтобы допустить перфорацию лазером в технологической линии. Внешнее наружное плоское кольцо ограничительного диска предпочтительно имеет свободно скользящее соединение с внутренней поверхностью бумажной трубки 48. Предпочтительно полость 46 проходит от мундштучного фильтра 22 к вентиляционной зоне 40 и предпочтительно через зону 40 к ограничителю потока 30. Трубка 48 может быть изготовлена с использованием других материалов или других методов формирования, таких как экструдирование трубки или формирование трубки продольным швом. Показанный на фиг. 3 другой вариант выполнения представляет собой курительное изделие, включающее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Пред-1 013553 почтительно фильтр включает первый фильтрующий сегмент 19 типа "уголь на жгуте" в передней части фильтра, второй фильтрующий сегмент 18, изготовленный из целлюлозо-ацетатного жгута, после первого фильтрующего сегмента 19, мундштучный фильтрующий сегмент 22, изготовленный из целлюлозоацетатного жгута, в задней концевой части фильтра и ограничительный диск 26, расположенный между вторым и мундштучным фильтрующими сегментами 18 и 22. В этом варианте внешнее плоское кольцо ограничительного диска 26 предпочтительно является слабо усеченноконическим, чтобы облегчить проталкивание ограничительного диска 26 вдоль трубки 48 слева направо. Предпочтительно полость 46 проходит от мундштучного фильтра 22 к вентиляционной зоне 40 и предпочтительно за нее к ограничителю потока 30. Показанный на фиг. 4 другой вариант выполнения представляет собой курительное изделие, включающее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый фильтрующий сегмент 19 типа "уголь на жгуте" в передней части фильтра, второй фильтрующий сегмент 18, изготовленный из целлюлозо-ацетатного жгута, после первого фильтрующего сегмента 19, мундштучный фильтрующий сегмент 22, изготовленный из целлюлозоацетатного жгута, в задней концевой части фильтра и ограничивающий поток фильтр, включающий ограничительный диск 26, имеющий ограничивающую поток диафрагму 30, расположенный между вторым фильтрующим сегментом 18 и мундштучным фильтрующим сегментом 22. В этом варианте ограничительный диск 26 предпочтительно является симметричным или имеет симметрию от конца к концу. Предпочтительно полость 46 проходит от мундштучного фильтра 22 к вентиляционной зоне 40 и предпочтительно за нее к ограничивающей поток диафрагме 30. Показанный на фиг. 5 другой вариант выполнения представляет собой курительное изделие, включающее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр 14 включает сегмент 18 из фильтрующего материала жгута в передней части фильтра 14, ограничивающий поток сегмент фильтра, включающий ограничительный диск 26, имеющий ограничивающую поток диафрагму 30, расположенный после фильтрующего сегмента 18. Предпочтительно полость 46 проходит до вентиляционной зоны 40 и предпочтительно за нее к ограничивающей поток диафрагме 30. Показанный на фиг. 6 другой вариант выполнения представляет собой курительное изделие, включающее табачный стержень и фильтр, соединенный с табачным стержнем мундштучной бумагой. Предпочтительно фильтр включает первый фильтрующий сегмент 19 типа "уголь на жгуте" в передней части фильтра, второй фильтрующий сегмент 18, изготовленный из целлюлозо-ацетатного жгута, после первого фильтрующего сегмента 19 и ограничивающий поток фильтр, включающий ограничительный диск 26,имеющий ограничивающую поток диафрагму 30, расположенный после второго фильтрующего сегмента 18. Предпочтительно полость 46 проходит до вентиляционной зоны 40 и предпочтительно за нее к ограничивающей поток диафрагме 30. Фиг. 7 поясняет способ, посредством которого раскрытые здесь фильтрующие стержни формируют в курительное изделие. На фиг. 7 А показана бумажная трубка фильтра 48' двойной длины и целлюлозоацетатный сегмент 18' двойной длины (двойной). Целлюлозо-ацетатный сегмент 18' двойной длины вталкивают или иным образом помещают центрально в бумажную трубку фильтра двойной длины 48',как показано на фиг. 7 В. Ограничительные диски 26, 26 вталкивают или иным образом помещают на место сдвигом в противоположные концы трубки 48', используя, например, плунжеры 27, как показано на фиг. 7 С. Затем мундштучные сегменты 22, 22 вталкивают или иным образом помещают на место сдвигом в противоположные концы трубки 48', используя, например, плунжеры 27, как показано на фиг. 7D. Полученный в результате фильтрующий стержень двойной длины вставляют между двумя размещенными с промежутком табачными стержнями 12, 12 и скрепляют мундштучной бумагой 16, как показано на фиг. 7 Е. Происходит лазерная перфорация, и затем двойные сигареты разрезают. Все эти операции могут быть проведены с использованием высокоскоростного оборудования для изготовления сигарет. В вариантах выполнения, имеющих фильтрующий сегмент 19 (фиг. 3, 4 и 6), двойной фильтрующий сегмент 19' сначала помещают на центральное место в двойной трубке 48', и одинарные тампоны 18 затем проталкивают или иным образом помещают на место с противоположных сторон двойного тампона 19'. Ограничительные тампоны 26 затем проталкивают или иным образом помещают на место с противоположных сторон смежных тампонов фильтрующего материала 18, и мундштучные тампоны фильтрующего материала 22 проталкивают или иным образом помещают на место с противоположных сторон смежных ограничительных тампонов. Предпочтительные размеры для курительного изделия длиной 83 мм включают, например, длину фильтра 27 мм, длину фильтрующего сегмента на конце, обращенном ко рту, - 7 мм, вентиляционные отверстия на расстоянии 12 мм от обращенного ко рту конца курительного изделия, длину ограничительного диска 5 мм, длину сегмента из целлюлозо-ацетатного жгута 2,5 мм и длину фильтрующего сегмента типа "уголь на жгуте" - 7 мм. Вентиляционная зона 40 создана из первого ряда (и, возможно, второго, и, возможно, третьего ряда) вентиляционных отверстий через мундштучную бумагу 16 и трубку фильтра 48'. Соответственно, воздух предпочтительно втягивается через вентиляционные отверстия вентиляционной зоны 40 и в полость 46-2 013553 между ограничителем потока 30 и мундштучным фильтрующим сегментом 22. Предпочтительно вентиляционная зона 40 расположена вблизи или смежно ограничителю потока 30, чтобы воздух, втянутый в вентиляционной зоне 40, мог смешаться с основным потоком дыма до поступления в мундштучный фильтр 22. Предпочтительно расстояние между вентиляционной зоной 40 и мундштучным фильтром 22 составляет по меньшей мере 5 мм или находится в интервале от 5 до 12 мм. Предпочтительно вентиляционная зона 40 обеспечивает уровень вентиляции курительного изделия по меньшей мере 25% и более предпочтительно по меньшей мере от 50 до 90%. Ограничительный диск 26 может включать кольцевую перегородку (поперечную стенку, имеющую в себе одно или несколько отверстий), которая образует ограничитель потока 30, с перегородкой, в частности, в форме диафрагмы уменьшенного диаметра. Перегородка может быть усеченноконической и направленной по направлению или против направления потока проходящего через нее дыма. Кроме того,пара перегородок может быть расположена внутри ограничительного диска 26 так, чтобы обеспечить симметрию от конца к концу ограничительного диска 26. Фильтрующий компонент, имеющий симметрию от конца к концу, облегчает высокоскоростное изготовление фильтрующего стержня тем, что компонент работает одинаково в любом случае, будь то изготавливающая стержень машина ориентирует один конец компонента первым, или наоборот. Ограничительный диск 26, имеющий симметрию от конца к концу, имеет части трубчатого корпуса равной длины с противоположных сторон поперечной стенки (перегородки). При такой схеме изготовление фильтра облегчается симметрией от конца к концу ограничительного диска 26. Возможно, вторая зона вентиляции может быть расположена перед ограничителем потока 30 в дополнение или вместо вентиляционной зоны 40, которая представлена выше. Изготовление курительных изделий 10 в соответствии с настоящим изобретением облегчается использованием предварительно перфорированной мундштучной бумаги. Во всех осуществлениях предпочтительно размеры ограничителя потока 30 установлены так, чтобы содействовать достаточному перепаду давления, такому, чтобы курительное изделие представляло сопротивление затяжке по меньшей мере 70 мм вод.ст. или более, предпочтительно в интервале от 90 до 120 мм вод.ст. Предпочтительно перегородка (поперечная стенка) имеет диаметр приблизительно от 7,0 до 8,0 мм и более предпочтительно приблизительно от 7,4 до 7,8 мм, причем перегородка предпочтительно имеет одно или, возможно, по меньшей мере одно отверстие диаметром от около 0,5 до около 0,9 мм и более предпочтительно от около 0,5 до около 0,7 мм. Поскольку перепад давления ограничительного компонента зависит от свободного сечения, могут быть также использованы множественные отверстия. Например, в одном осуществлении в перегородке имеется два отверстия, каждое диаметром 0,5 мм. Ограничительный диск 26 может быть изготовлен из бумаги, пластика, полимера или металла и более предпочтительно изготовлен из бумажного продукта или из биоразлагаемого пластика/полимера или другого подходящего материала, имеющего свойства разлагаемости. Предпочтительно ограничитель потока 30 и мундштучный фильтр 22 отнесены друг от друга на расстояние, достаточное, чтобы ослабить удар твердодисперсных компонентов дыма о передний торец мундштучного фильтра 22. Предпочтительно ограничитель потока 30 отстоит на расстоянии приблизительно от 4 до 15 мм от мундштучного фильтра 22, более предпочтительно на приблизительно от 6 до 10 мм. Ясно, что во всех осуществлениях фильтр может быть изготовлен просто комбинированием методов, обычно используемых в промышленности для изготовления сигарет с высокими скоростями. Дополнительно каждое осуществление включает трубчатую оболочку полости 46, такую, что обеспечивает желаемую твердость по всей длине фильтра 14. Кроме того, осуществления обеспечивают необходимую величину сопротивления затяжке, поддерживая в то же время желаемую степень высокой вентиляции на всем протяжении курения. Последнее свойство достигается путем размещения вентиляционной зоны 40 за ограничителем потока 30. Кроме того, размещение вентиляции в вентиляционной зоне 40 на расстоянии от мундштучного фильтрующего тампона 22 обеспечивает смешение воздуха, затянутого в фильтр 14 через вентиляционную зону 40, с основным потоком дыма, затянутого из табачного стержня 12. В экспериментальном образце на обращенном ко рту конце фильтра 22 было отмечено равномерное окрашивание, что является показателем хорошего смешивания. Во время курения сигареты по изобретению желаемая степень вентиляции (например, от 50 до 90%,предпочтительно около 70%) предпочтительно сохраняется на всем протяжении курения. Напротив, когда вентиляционные отверстия размещены перед ограничителем потока 30, вентиляция имеет склонность уменьшаться по мере протекания курения по счету затяжек. Вышеприведенное описание иллюстрирует предпочтительные, но не ограничивающие изобретение примеры выполнения изобретения. Понятно, что различные модификации приведенных примеров выполнения будут очевидны специалистам на основе данного описания. Соответственно, эти и другие варианты возможны без выхода из объема изобретения, определяемого прилагаемой формулой изобретения.-3 013553 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Курительное изделие, включающее табачный стержень для получения основного потока табачного дыма и фильтр, имеющий переднюю концевую часть и заднюю концевую часть,причем указанный фильтр выполнен для принятия основного потока дыма на указанной передней концевой части и содержит первый фильтрующий сегмент с низкой эффективностью задерживания частиц в указанной передней концевой части; мундштучный фильтрующий сегмент с низкой эффективностью задерживания частиц в указанной задней концевой части; ограничивающий поток сегмент фильтра в месте, смежном указанному первому фильтрующему сегменту, причем указанный ограничивающий поток сегмент фильтра включает сужение, создающее существенную часть заданного сопротивления затяжке указанного курительного изделия; мундштучную бумагу, соединяющую указанный фильтр с указанным табачным стержнем и включающую пропускающую воздух вентиляционную зону в месте вдоль указанного фильтра между указанным сужением указанного ограничивающего поток сегмента фильтра и указанным мундштучным фильтром; причем указанное сужение указанного ограничивающего поток сегмента фильтра расположено от указанного мундштучного фильтра на расстоянии, достаточном, чтобы уменьшить удар основного потока дыма о передний торцевой конец указанного мундштучного фильтра; и цилиндрический сегмент, совмещенный с указанной вентиляционной зоной, причем указанный цилиндрический сегмент, по меньшей мере частично, образует часть полости между указанным мундштучным фильтром и указанным сужением указанного ограничивающего поток сегмента фильтра, причем указанный цилиндрический сегмент является воздухопроницаемым в указанной вентиляционной зоне. 2. Курительное изделие по п.1, в котором цилиндрический сегмент включает отдельный трубчатый сегмент фильтра и в котором ряд перфораций в указанной вентиляционной зоне продолжается сквозь мундштучную бумагу и трубчатый фильтрующий сегмент. 3. Курительное изделие по п.1, в котором цилиндрический сегмент включает первую и вторую интегральные трубчатые части указанного ограничивающего поток фильтрующего сегмента, причем указанные первая и вторая трубчатые части симметричны по отношению к указанному сужению. 4. Курительное изделие по п.1, в котором указанная вентиляционная зона находится от указанного мундштучного фильтра на расстоянии, достаточном, чтобы способствовать смешиванию воздуха, втянутого через указанную вентиляционную зону, и основного потока табачного дыма, втянутого из указанного табачного стержня. 5. Курительное изделие по п.1, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку с формой усеченного конуса. 6. Курительное изделие по п.5, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку, которая сужается в направлении по ходу потока. 7. Курительное изделие по п.5, в котором указанный ограничивающий поток сегмент фильтра включает поперечную стенку, которая сужается в направлении против потока. 8. Курительное изделие, включающее табачный стержень и фильтр, причем указанный фильтр включает цилиндрическую трубку, соединенную с указанным табачным стержнем мундштучной бумагой; первый фильтрующий сегмент в месте вдоль указанной цилиндрической трубки, смежном указанному табачному стержню и вслед за ним по ходу потока; ограничивающий поток сегмент фильтра в месте, смежном указанному первому фильтрующему сегменту и вслед за ним по ходу потока,причем указанный фильтр дополнительно включает полость, смежную указанному ограничивающему поток сегменту фильтра и вслед за ним по ходу потока, и вентиляционную зону в месте вдоль указанной полости, включающую перфорации через указанную мундштучную бумагу и указанную цилиндрическую трубку, причем указанная вентиляционная зона находится по потоку вслед за указанным ограничивающим поток сегментом фильтра. 9. Курительное изделие по п.8, в котором ограничивающий поток сегмент фильтра представляет собой трубчатый сегмент, имеющий поперечную стенку с одним или несколькими отверстиями в этой стенке. 10. Курительное изделие по п.9, в котором поперечная стенка расположена центрально между передним и задним концами трубчатого сегмента. 11. Способ изготовления фильтра для курительного изделия, включающий помещение первого фильтрующего сегмента в цилиндрическую трубку фильтра; помещение ограничивающего поток сегмента фильтра в трубку фильтра смежно указанному первому фильтрующему сегменту так, чтобы указанный фильтр дополнительно включал полость, смежную-4 013553 указанному ограничивающему поток сегменту фильтра; и создание вентиляционной зоны в месте вдоль указанной полости, причем указанная вентиляционная зона включает перфорации через указанную трубку фильтра.
