Устройство для крепления стеклянной панели к держателю, установленному на здании

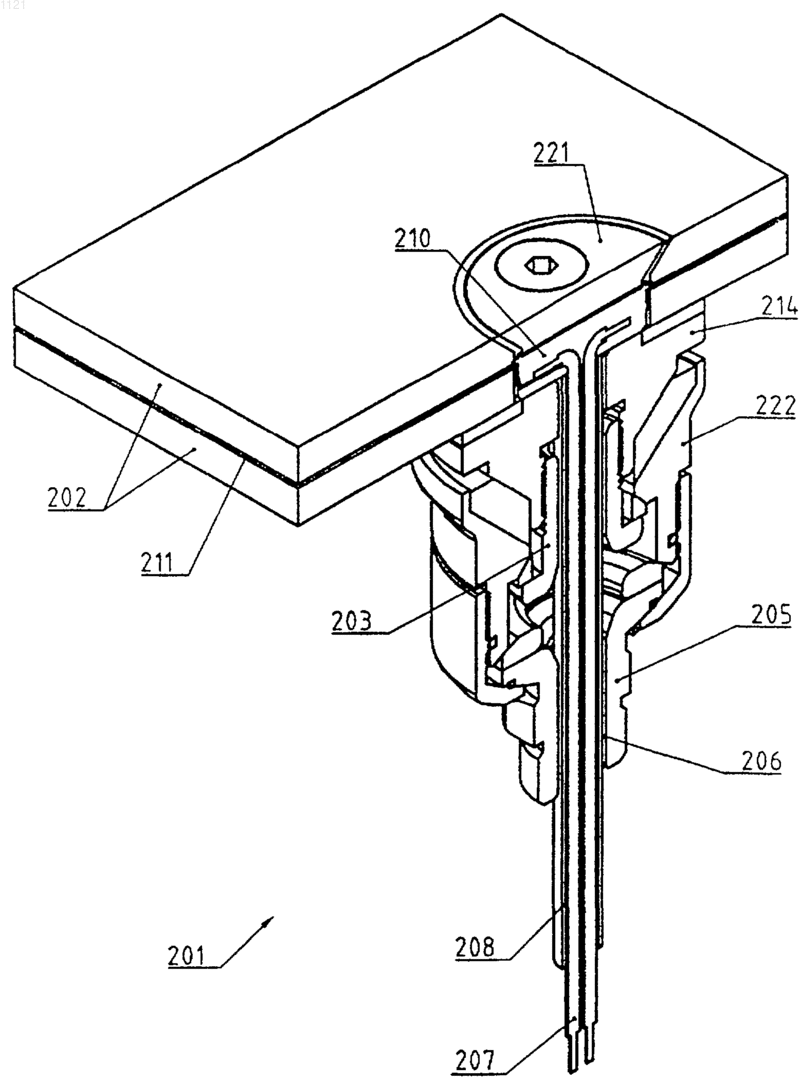

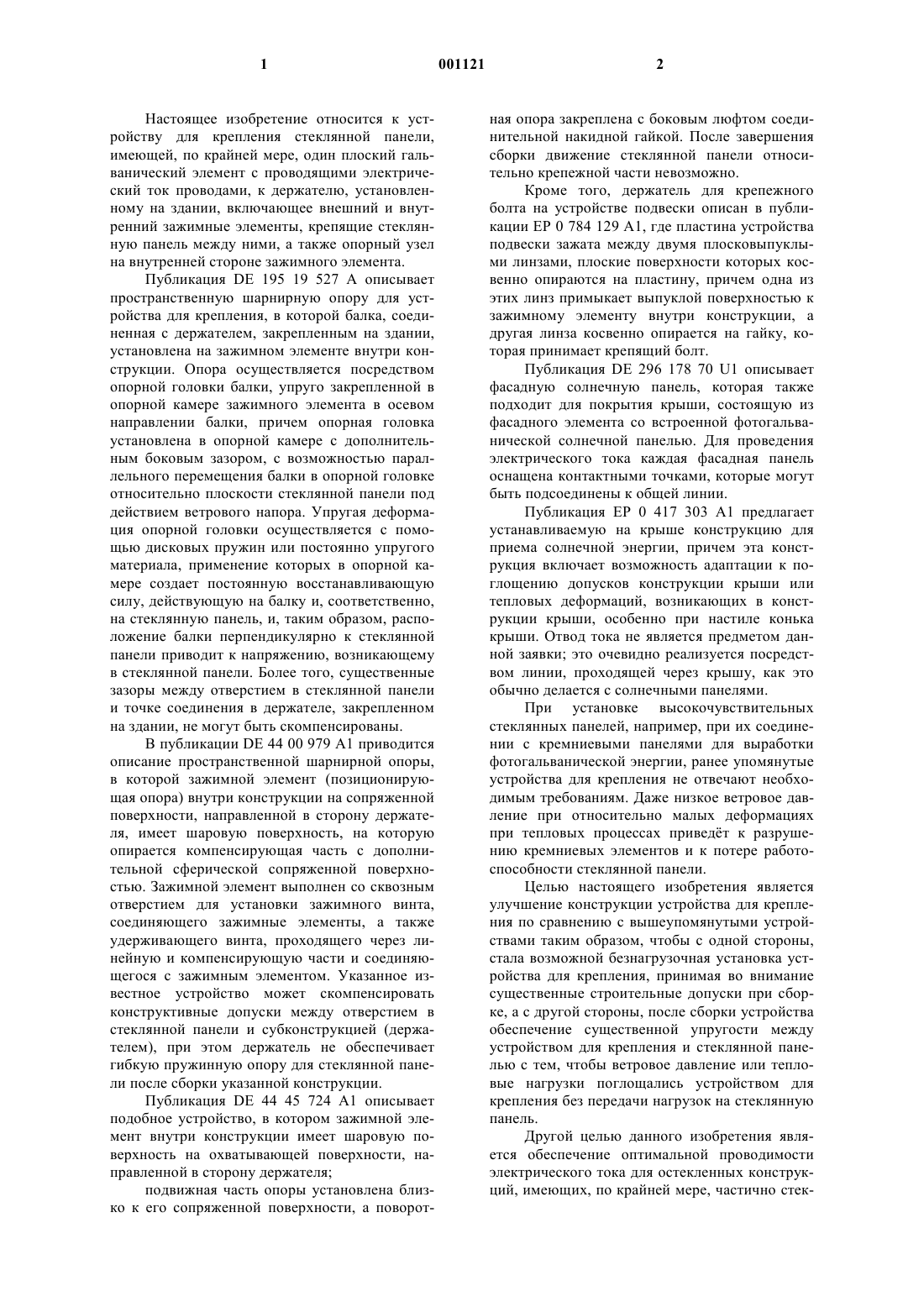

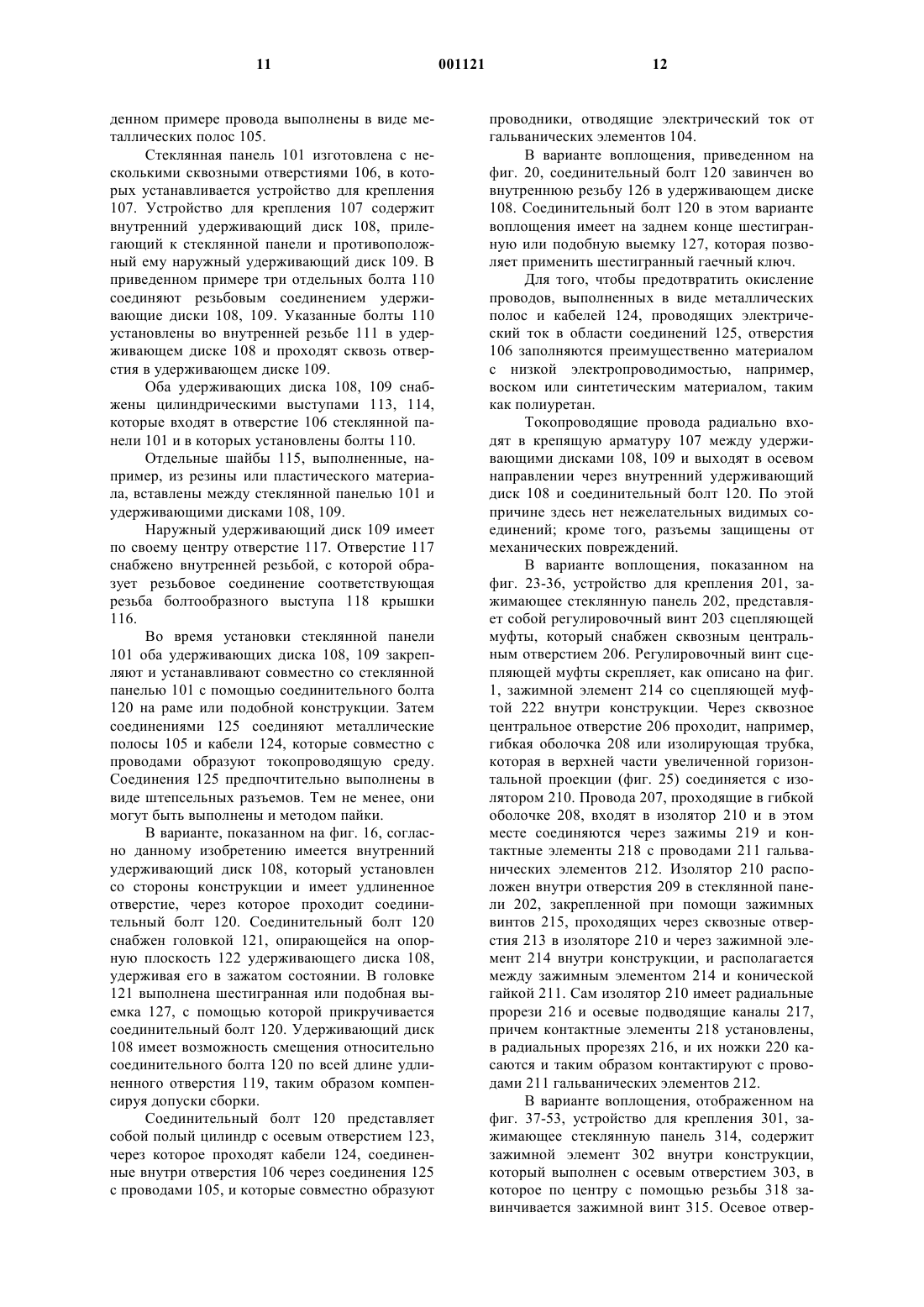

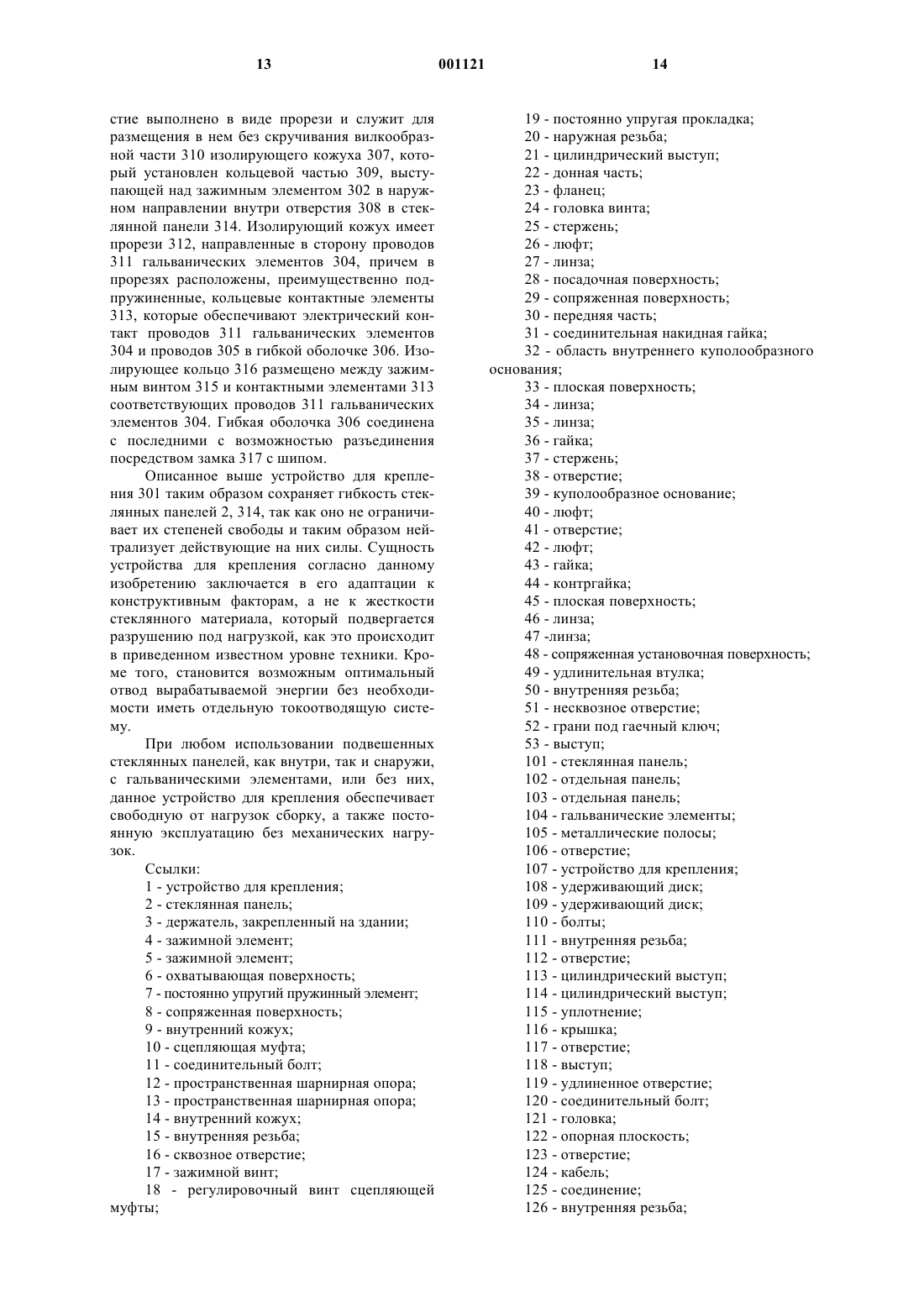

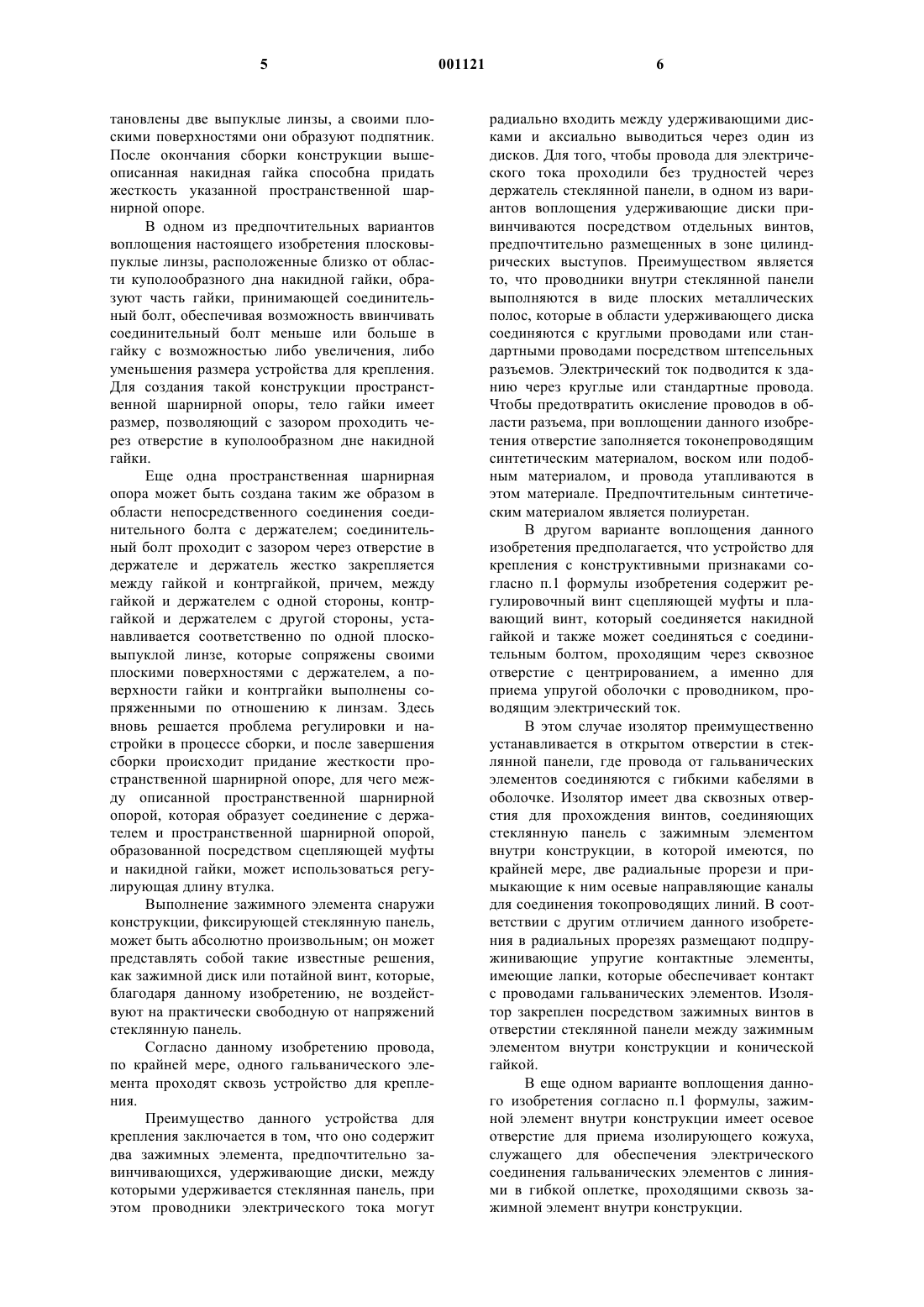

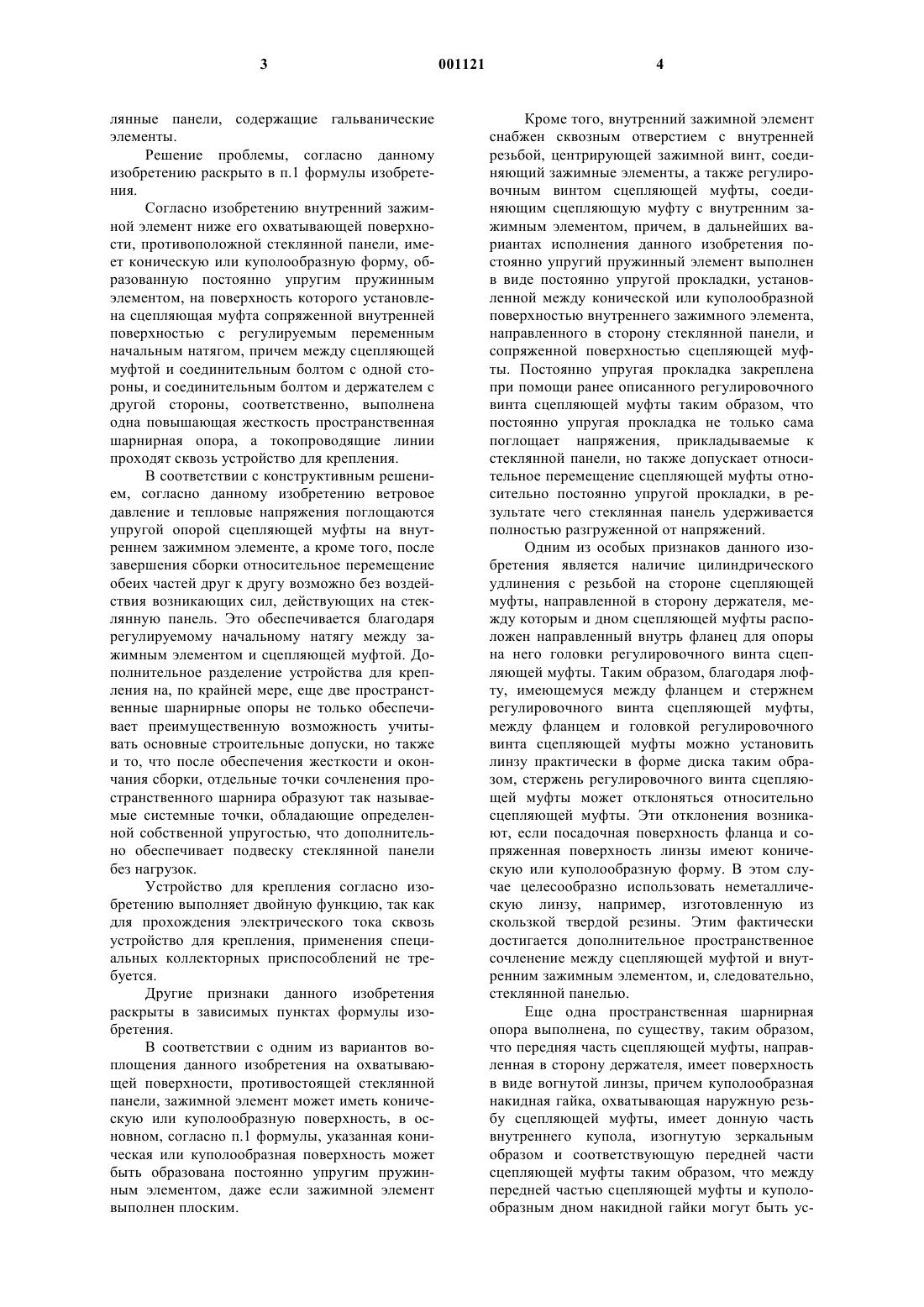

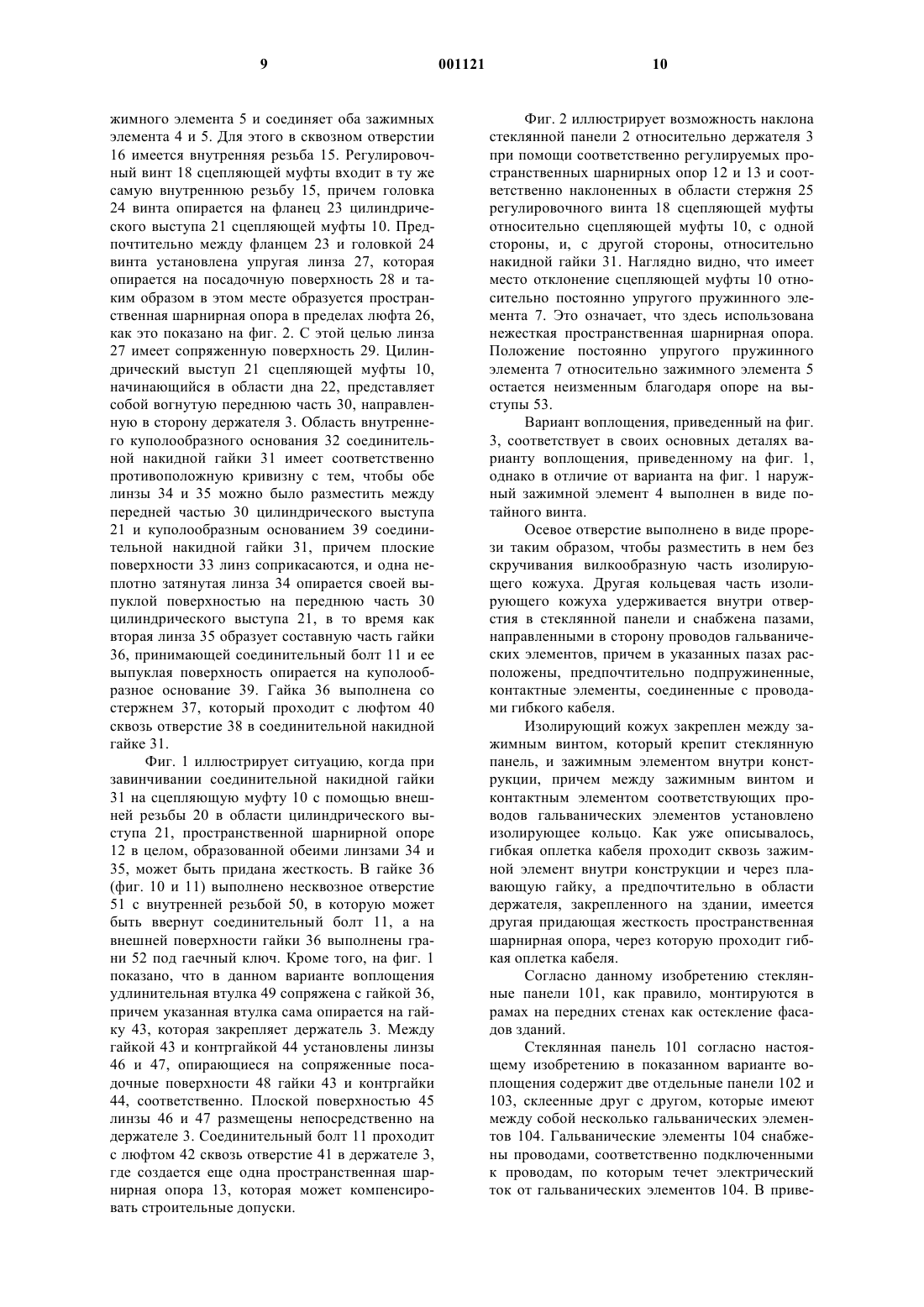

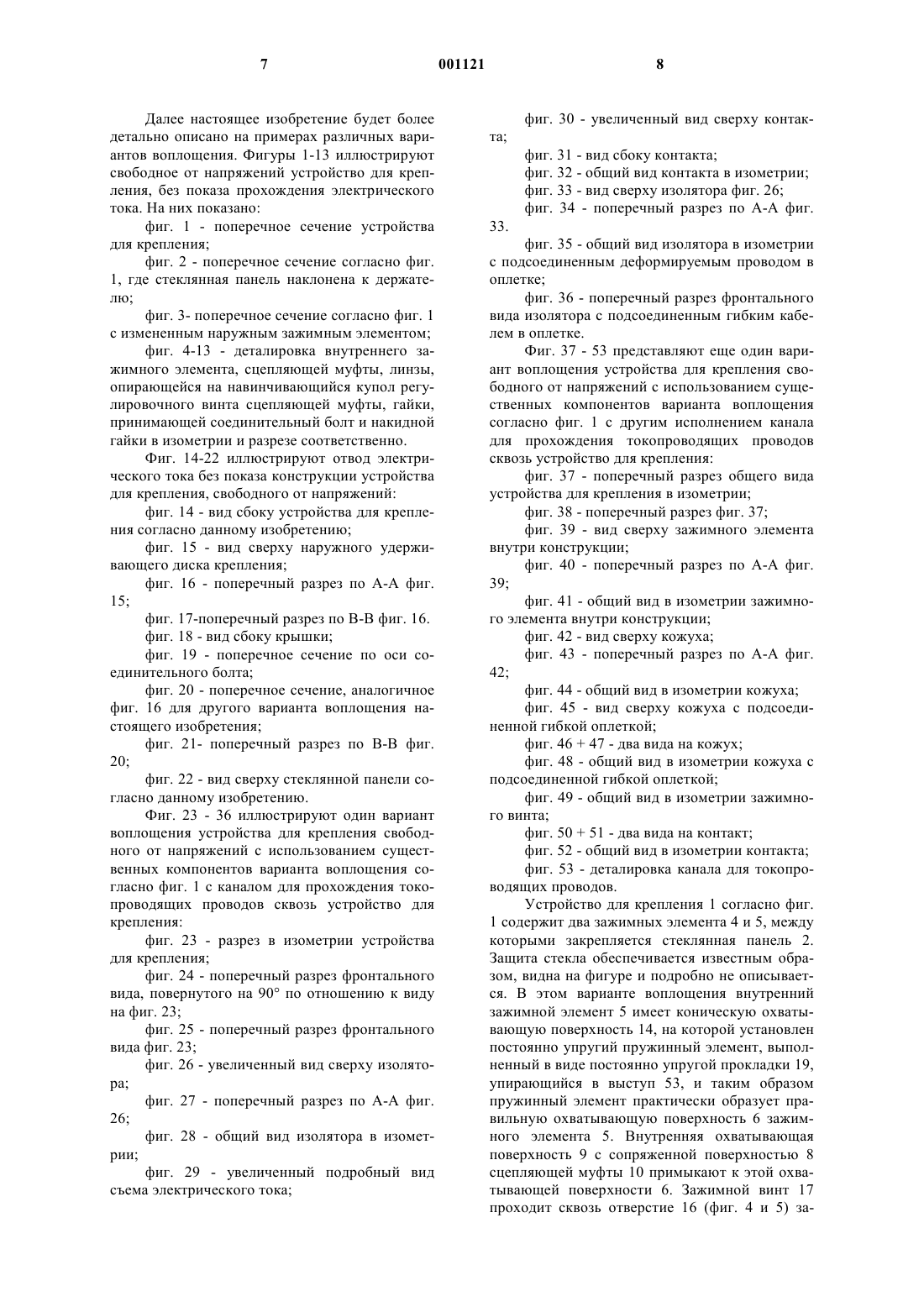

1 Настоящее изобретение относится к устройству для крепления стеклянной панели,имеющей, по крайней мере, один плоский гальванический элемент с проводящими электрический ток проводами, к держателю, установленному на здании, включающее внешний и внутренний зажимные элементы, крепящие стеклянную панель между ними, а также опорный узел на внутренней стороне зажимного элемента. Публикация DE 195 19 527 А описывает пространственную шарнирную опору для устройства для крепления, в которой балка, соединенная с держателем, закрепленным на здании,установлена на зажимном элементе внутри конструкции. Опора осуществляется посредством опорной головки балки, упруго закрепленной в опорной камере зажимного элемента в осевом направлении балки, причем опорная головка установлена в опорной камере с дополнительным боковым зазором, с возможностью параллельного перемещения балки в опорной головке относительно плоскости стеклянной панели под действием ветрового напора. Упругая деформация опорной головки осуществляется с помощью дисковых пружин или постоянно упругого материала, применение которых в опорной камере создает постоянную восстанавливающую силу, действующую на балку и, соответственно,на стеклянную панель, и, таким образом, расположение балки перпендикулярно к стеклянной панели приводит к напряжению, возникающему в стеклянной панели. Более того, существенные зазоры между отверстием в стеклянной панели и точке соединения в держателе, закрепленном на здании, не могут быть скомпенсированы. В публикации DE 44 00 979 А 1 приводится описание пространственной шарнирной опоры,в которой зажимной элемент (позиционирующая опора) внутри конструкции на сопряженной поверхности, направленной в сторону держателя, имеет шаровую поверхность, на которую опирается компенсирующая часть с дополнительной сферической сопряженной поверхностью. Зажимной элемент выполнен со сквозным отверстием для установки зажимного винта,соединяющего зажимные элементы, а также удерживающего винта, проходящего через линейную и компенсирующую части и соединяющегося с зажимным элементом. Указанное известное устройство может скомпенсировать конструктивные допуски между отверстием в стеклянной панели и субконструкцией (держателем), при этом держатель не обеспечивает гибкую пружинную опору для стеклянной панели после сборки указанной конструкции. Публикация DE 44 45 724 А 1 описывает подобное устройство, в котором зажимной элемент внутри конструкции имеет шаровую поверхность на охватывающей поверхности, направленной в сторону держателя; подвижная часть опоры установлена близко к его сопряженной поверхности, а поворот 001121 2 ная опора закреплена с боковым люфтом соединительной накидной гайкой. После завершения сборки движение стеклянной панели относительно крепежной части невозможно. Кроме того, держатель для крепежного болта на устройстве подвески описан в публикации ЕР 0 784 129 А 1, где пластина устройства подвески зажата между двумя плосковыпуклыми линзами, плоские поверхности которых косвенно опираются на пластину, причем одна из этих линз примыкает выпуклой поверхностью к зажимному элементу внутри конструкции, а другая линза косвенно опирается на гайку, которая принимает крепящий болт. Публикация DE 296 178 70 U1 описывает фасадную солнечную панель, которая также подходит для покрытия крыши, состоящую из фасадного элемента со встроенной фотогальванической солнечной панелью. Для проведения электрического тока каждая фасадная панель оснащена контактными точками, которые могут быть подсоединены к общей линии. Публикация ЕР 0 417 303 А 1 предлагает устанавливаемую на крыше конструкцию для приема солнечной энергии, причем эта конструкция включает возможность адаптации к поглощению допусков конструкции крыши или тепловых деформаций, возникающих в конструкции крыши, особенно при настиле конька крыши. Отвод тока не является предметом данной заявки; это очевидно реализуется посредством линии, проходящей через крышу, как это обычно делается с солнечными панелями. При установке высокочувствительных стеклянных панелей, например, при их соединении с кремниевыми панелями для выработки фотогальванической энергии, ранее упомянутые устройства для крепления не отвечают необходимым требованиям. Даже низкое ветровое давление при относительно малых деформациях при тепловых процессах приведт к разрушению кремниевых элементов и к потере работоспособности стеклянной панели. Целью настоящего изобретения является улучшение конструкции устройства для крепления по сравнению с вышеупомянутыми устройствами таким образом, чтобы с одной стороны,стала возможной безнагрузочная установка устройства для крепления, принимая во внимание существенные строительные допуски при сборке, а с другой стороны, после сборки устройства обеспечение существенной упругости между устройством для крепления и стеклянной панелью с тем, чтобы ветровое давление или тепловые нагрузки поглощались устройством для крепления без передачи нагрузок на стеклянную панель. Другой целью данного изобретения является обеспечение оптимальной проводимости электрического тока для остекленных конструкций, имеющих, по крайней мере, частично стек 3 лянные панели, содержащие гальванические элементы. Решение проблемы, согласно данному изобретению раскрыто в п.1 формулы изобретения. Согласно изобретению внутренний зажимной элемент ниже его охватывающей поверхности, противоположной стеклянной панели, имеет коническую или куполообразную форму, образованную постоянно упругим пружинным элементом, на поверхность которого установлена сцепляющая муфта сопряженной внутренней поверхностью с регулируемым переменным начальным натягом, причем между сцепляющей муфтой и соединительным болтом с одной стороны, и соединительным болтом и держателем с другой стороны, соответственно, выполнена одна повышающая жесткость пространственная шарнирная опора, а токопроводящие линии проходят сквозь устройство для крепления. В соответствии с конструктивным решением, согласно данному изобретению ветровое давление и тепловые напряжения поглощаются упругой опорой сцепляющей муфты на внутреннем зажимном элементе, а кроме того, после завершения сборки относительное перемещение обеих частей друг к другу возможно без воздействия возникающих сил, действующих на стеклянную панель. Это обеспечивается благодаря регулируемому начальному натягу между зажимным элементом и сцепляющей муфтой. Дополнительное разделение устройства для крепления на, по крайней мере, еще две пространственные шарнирные опоры не только обеспечивает преимущественную возможность учитывать основные строительные допуски, но также и то, что после обеспечения жесткости и окончания сборки, отдельные точки сочленения пространственного шарнира образуют так называемые системные точки, обладающие определенной собственной упругостью, что дополнительно обеспечивает подвеску стеклянной панели без нагрузок. Устройство для крепления согласно изобретению выполняет двойную функцию, так как для прохождения электрического тока сквозь устройство для крепления, применения специальных коллекторных приспособлений не требуется. Другие признаки данного изобретения раскрыты в зависимых пунктах формулы изобретения. В соответствии с одним из вариантов воплощения данного изобретения на охватывающей поверхности, противостоящей стеклянной панели, зажимной элемент может иметь коническую или куполообразную поверхность, в основном, согласно п.1 формулы, указанная коническая или куполообразная поверхность может быть образована постоянно упругим пружинным элементом, даже если зажимной элемент выполнен плоским. 4 Кроме того, внутренний зажимной элемент снабжен сквозным отверстием с внутренней резьбой, центрирующей зажимной винт, соединяющий зажимные элементы, а также регулировочным винтом сцепляющей муфты, соединяющим сцепляющую муфту с внутренним зажимным элементом, причем, в дальнейших вариантах исполнения данного изобретения постоянно упругий пружинный элемент выполнен в виде постоянно упругой прокладки, установленной между конической или куполообразной поверхностью внутреннего зажимного элемента,направленного в сторону стеклянной панели, и сопряженной поверхностью сцепляющей муфты. Постоянно упругая прокладка закреплена при помощи ранее описанного регулировочного винта сцепляющей муфты таким образом, что постоянно упругая прокладка не только сама поглощает напряжения, прикладываемые к стеклянной панели, но также допускает относительное перемещение сцепляющей муфты относительно постоянно упругой прокладки, в результате чего стеклянная панель удерживается полностью разгруженной от напряжений. Одним из особых признаков данного изобретения является наличие цилиндрического удлинения с резьбой на стороне сцепляющей муфты, направленной в сторону держателя, между которым и дном сцепляющей муфты расположен направленный внутрь фланец для опоры на него головки регулировочного винта сцепляющей муфты. Таким образом, благодаря люфту, имеющемуся между фланцем и стержнем регулировочного винта сцепляющей муфты,между фланцем и головкой регулировочного винта сцепляющей муфты можно установить линзу практически в форме диска таким образом, стержень регулировочного винта сцепляющей муфты может отклоняться относительно сцепляющей муфты. Эти отклонения возникают, если посадочная поверхность фланца и сопряженная поверхность линзы имеют коническую или куполообразную форму. В этом случае целесообразно использовать неметаллическую линзу, например, изготовленную из скользкой твердой резины. Этим фактически достигается дополнительное пространственное сочленение между сцепляющей муфтой и внутренним зажимным элементом, и, следовательно,стеклянной панелью. Еще одна пространственная шарнирная опора выполнена, по существу, таким образом,что передняя часть сцепляющей муфты, направленная в сторону держателя, имеет поверхность в виде вогнутой линзы, причем куполообразная накидная гайка, охватывающая наружную резьбу сцепляющей муфты, имеет донную часть внутреннего купола, изогнутую зеркальным образом и соответствующую передней части сцепляющей муфты таким образом, что между передней частью сцепляющей муфты и куполообразным дном накидной гайки могут быть ус 5 тановлены две выпуклые линзы, а своими плоскими поверхностями они образуют подпятник. После окончания сборки конструкции вышеописанная накидная гайка способна придать жесткость указанной пространственной шарнирной опоре. В одном из предпочтительных вариантов воплощения настоящего изобретения плосковыпуклые линзы, расположенные близко от области куполообразного дна накидной гайки, образуют часть гайки, принимающей соединительный болт, обеспечивая возможность ввинчивать соединительный болт меньше или больше в гайку с возможностью либо увеличения, либо уменьшения размера устройства для крепления. Для создания такой конструкции пространственной шарнирной опоры, тело гайки имеет размер, позволяющий с зазором проходить через отверстие в куполообразном дне накидной гайки. Еще одна пространственная шарнирная опора может быть создана таким же образом в области непосредственного соединения соединительного болта с держателем; соединительный болт проходит с зазором через отверстие в держателе и держатель жестко закрепляется между гайкой и контргайкой, причем, между гайкой и держателем с одной стороны, контргайкой и держателем с другой стороны, устанавливается соответственно по одной плосковыпуклой линзе, которые сопряжены своими плоскими поверхностями с держателем, а поверхности гайки и контргайки выполнены сопряженными по отношению к линзам. Здесь вновь решается проблема регулировки и настройки в процессе сборки, и после завершения сборки происходит придание жесткости пространственной шарнирной опоре, для чего между описанной пространственной шарнирной опорой, которая образует соединение с держателем и пространственной шарнирной опорой,образованной посредством сцепляющей муфты и накидной гайки, может использоваться регулирующая длину втулка. Выполнение зажимного элемента снаружи конструкции, фиксирующей стеклянную панель,может быть абсолютно произвольным; он может представлять собой такие известные решения,как зажимной диск или потайной винт, которые,благодаря данному изобретению, не воздействуют на практически свободную от напряжений стеклянную панель. Согласно данному изобретению провода,по крайней мере, одного гальванического элемента проходят сквозь устройство для крепления. Преимущество данного устройства для крепления заключается в том, что оно содержит два зажимных элемента, предпочтительно завинчивающихся, удерживающие диски, между которыми удерживается стеклянная панель, при этом проводники электрического тока могут 6 радиально входить между удерживающими дисками и аксиально выводиться через один из дисков. Для того, чтобы провода для электрического тока проходили без трудностей через держатель стеклянной панели, в одном из вариантов воплощения удерживающие диски привинчиваются посредством отдельных винтов,предпочтительно размещенных в зоне цилиндрических выступов. Преимуществом является то, что проводники внутри стеклянной панели выполняются в виде плоских металлических полос, которые в области удерживающего диска соединяются с круглыми проводами или стандартными проводами посредством штепсельных разъемов. Электрический ток подводится к зданию через круглые или стандартные провода. Чтобы предотвратить окисление проводов в области разъема, при воплощении данного изобретения отверстие заполняется токонепроводящим синтетическим материалом, воском или подобным материалом, и провода утапливаются в этом материале. Предпочтительным синтетическим материалом является полиуретан. В другом варианте воплощения данного изобретения предполагается, что устройство для крепления с конструктивными признаками согласно п.1 формулы изобретения содержит регулировочный винт сцепляющей муфты и плавающий винт, который соединяется накидной гайкой и также может соединяться с соединительным болтом, проходящим через сквозное отверстие с центрированием, а именно для приема упругой оболочки с проводником, проводящим электрический ток. В этом случае изолятор преимущественно устанавливается в открытом отверстии в стеклянной панели, где провода от гальванических элементов соединяются с гибкими кабелями в оболочке. Изолятор имеет два сквозных отверстия для прохождения винтов, соединяющих стеклянную панель с зажимным элементом внутри конструкции, в которой имеются, по крайней мере, две радиальные прорези и примыкающие к ним осевые направляющие каналы для соединения токопроводящих линий. В соответствии с другим отличием данного изобретения в радиальных прорезях размещают подпружинивающие упругие контактные элементы,имеющие лапки, которые обеспечивает контакт с проводами гальванических элементов. Изолятор закреплен посредством зажимных винтов в отверстии стеклянной панели между зажимным элементом внутри конструкции и конической гайкой. В еще одном варианте воплощения данного изобретения согласно п.1 формулы, зажимной элемент внутри конструкции имеет осевое отверстие для приема изолирующего кожуха,служащего для обеспечения электрического соединения гальванических элементов с линиями в гибкой оплетке, проходящими сквозь зажимной элемент внутри конструкции. 7 Далее настоящее изобретение будет более детально описано на примерах различных вариантов воплощения. Фигуры 1-13 иллюстрируют свободное от напряжений устройство для крепления, без показа прохождения электрического тока. На них показано: фиг. 1 - поперечное сечение устройства для крепления; фиг. 2 - поперечное сечение согласно фиг. 1, где стеклянная панель наклонена к держателю; фиг. 3- поперечное сечение согласно фиг. 1 с измененным наружным зажимным элементом; фиг. 4-13 - деталировка внутреннего зажимного элемента, сцепляющей муфты, линзы,опирающейся на навинчивающийся купол регулировочного винта сцепляющей муфты, гайки,принимающей соединительный болт и накидной гайки в изометрии и разрезе соответственно. Фиг. 14-22 иллюстрируют отвод электрического тока без показа конструкции устройства для крепления, свободного от напряжений: фиг. 14 - вид сбоку устройства для крепления согласно данному изобретению; фиг. 15 - вид сверху наружного удерживающего диска крепления; фиг. 16 - поперечный разрез по А-А фиг. 15; фиг. 17-поперечный разрез по В-В фиг. 16. фиг. 18 - вид сбоку крышки; фиг. 19 - поперечное сечение по оси соединительного болта; фиг. 20 - поперечное сечение, аналогичное фиг. 16 для другого варианта воплощения настоящего изобретения; фиг. 21- поперечный разрез по В-В фиг. 20; фиг. 22 - вид сверху стеклянной панели согласно данному изобретению. Фиг. 23 - 36 иллюстрируют один вариант воплощения устройства для крепления свободного от напряжений с использованием существенных компонентов варианта воплощения согласно фиг. 1 с каналом для прохождения токопроводящих проводов сквозь устройство для крепления: фиг. 23 - разрез в изометрии устройства для крепления; фиг. 24 - поперечный разрез фронтального вида, повернутого на 90 по отношению к виду на фиг. 23; фиг. 25 - поперечный разрез фронтального вида фиг. 23; фиг. 26 - увеличенный вид сверху изолятора; фиг. 27 - поперечный разрез по А-А фиг. 26; фиг. 28 - общий вид изолятора в изометрии; фиг. 29 - увеличенный подробный вид съема электрического тока; 8 фиг. 30 - увеличенный вид сверху контакта; фиг. 31 - вид сбоку контакта; фиг. 32 - общий вид контакта в изометрии; фиг. 33 - вид сверху изолятора фиг. 26; фиг. 34 - поперечный разрез по А-А фиг. 33. фиг. 35 - общий вид изолятора в изометрии с подсоединенным деформируемым проводом в оплетке; фиг. 36 - поперечный разрез фронтального вида изолятора с подсоединенным гибким кабелем в оплетке. Фиг. 37 - 53 представляют еще один вариант воплощения устройства для крепления свободного от напряжений с использованием существенных компонентов варианта воплощения согласно фиг. 1 с другим исполнением канала для прохождения токопроводящих проводов сквозь устройство для крепления: фиг. 37 - поперечный разрез общего вида устройства для крепления в изометрии; фиг. 38 - поперечный разрез фиг. 37; фиг. 39 - вид сверху зажимного элемента внутри конструкции; фиг. 40 - поперечный разрез по А-А фиг. 39; фиг. 41 - общий вид в изометрии зажимного элемента внутри конструкции; фиг. 42 - вид сверху кожуха; фиг. 43 - поперечный разрез по А-А фиг. 42; фиг. 44 - общий вид в изометрии кожуха; фиг. 45 - вид сверху кожуха с подсоединенной гибкой оплеткой; фиг. 46 + 47 - два вида на кожух; фиг. 48 - общий вид в изометрии кожуха с подсоединенной гибкой оплеткой; фиг. 49 - общий вид в изометрии зажимного винта; фиг. 50 + 51 - два вида на контакт; фиг. 52 - общий вид в изометрии контакта; фиг. 53 - деталировка канала для токопроводящих проводов. Устройство для крепления 1 согласно фиг. 1 содержит два зажимных элемента 4 и 5, между которыми закрепляется стеклянная панель 2. Защита стекла обеспечивается известным образом, видна на фигуре и подробно не описывается. В этом варианте воплощения внутренний зажимной элемент 5 имеет коническую охватывающую поверхность 14, на которой установлен постоянно упругий пружинный элемент, выполненный в виде постоянно упругой прокладки 19,упирающийся в выступ 53, и таким образом пружинный элемент практически образует правильную охватывающую поверхность 6 зажимного элемента 5. Внутренняя охватывающая поверхность 9 с сопряженной поверхностью 8 сцепляющей муфты 10 примыкают к этой охватывающей поверхности 6. Зажимной винт 17 проходит сквозь отверстие 16 (фиг. 4 и 5) за 9 жимного элемента 5 и соединяет оба зажимных элемента 4 и 5. Для этого в сквозном отверстии 16 имеется внутренняя резьба 15. Регулировочный винт 18 сцепляющей муфты входит в ту же самую внутреннюю резьбу 15, причем головка 24 винта опирается на фланец 23 цилиндрического выступа 21 сцепляющей муфты 10. Предпочтительно между фланцем 23 и головкой 24 винта установлена упругая линза 27, которая опирается на посадочную поверхность 28 и таким образом в этом месте образуется пространственная шарнирная опора в пределах люфта 26,как это показано на фиг. 2. С этой целью линза 27 имеет сопряженную поверхность 29. Цилиндрический выступ 21 сцепляющей муфты 10,начинающийся в области дна 22, представляет собой вогнутую переднюю часть 30, направленную в сторону держателя 3. Область внутреннего куполообразного основания 32 соединительной накидной гайки 31 имеет соответственно противоположную кривизну с тем, чтобы обе линзы 34 и 35 можно было разместить между передней частью 30 цилиндрического выступа 21 и куполообразным основанием 39 соединительной накидной гайки 31, причем плоские поверхности 33 линз соприкасаются, и одна неплотно затянутая линза 34 опирается своей выпуклой поверхностью на переднюю часть 30 цилиндрического выступа 21, в то время как вторая линза 35 образует составную часть гайки 36, принимающей соединительный болт 11 и ее выпуклая поверхность опирается на куполообразное основание 39. Гайка 36 выполнена со стержнем 37, который проходит с люфтом 40 сквозь отверстие 38 в соединительной накидной гайке 31. Фиг. 1 иллюстрирует ситуацию, когда при завинчивании соединительной накидной гайки 31 на сцепляющую муфту 10 с помощью внешней резьбы 20 в области цилиндрического выступа 21, пространственной шарнирной опоре 12 в целом, образованной обеими линзами 34 и 35, может быть придана жесткость. В гайке 36(фиг. 10 и 11) выполнено несквозное отверстие 51 с внутренней резьбой 50, в которую может быть ввернут соединительный болт 11, а на внешней поверхности гайки 36 выполнены грани 52 под гаечный ключ. Кроме того, на фиг. 1 показано, что в данном варианте воплощения удлинительная втулка 49 сопряжена с гайкой 36,причем указанная втулка сама опирается на гайку 43, которая закрепляет держатель 3. Между гайкой 43 и контргайкой 44 установлены линзы 46 и 47, опирающиеся на сопряженные посадочные поверхности 48 гайки 43 и контргайки 44, соответственно. Плоской поверхностью 45 линзы 46 и 47 размещены непосредственно на держателе 3. Соединительный болт 11 проходит с люфтом 42 сквозь отверстие 41 в держателе 3,где создается еще одна пространственная шарнирная опора 13, которая может компенсировать строительные допуски. 10 Фиг. 2 иллюстрирует возможность наклона стеклянной панели 2 относительно держателя 3 при помощи соответственно регулируемых пространственных шарнирных опор 12 и 13 и соответственно наклоненных в области стержня 25 регулировочного винта 18 сцепляющей муфты относительно сцепляющей муфты 10, с одной стороны, и, с другой стороны, относительно накидной гайки 31. Наглядно видно, что имеет место отклонение сцепляющей муфты 10 относительно постоянно упругого пружинного элемента 7. Это означает, что здесь использована нежесткая пространственная шарнирная опора. Положение постоянно упругого пружинного элемента 7 относительно зажимного элемента 5 остается неизменным благодаря опоре на выступы 53. Вариант воплощения, приведенный на фиг. 3, соответствует в своих основных деталях варианту воплощения, приведенному на фиг. 1,однако в отличие от варианта на фиг. 1 наружный зажимной элемент 4 выполнен в виде потайного винта. Осевое отверстие выполнено в виде прорези таким образом, чтобы разместить в нем без скручивания вилкообразную часть изолирующего кожуха. Другая кольцевая часть изолирующего кожуха удерживается внутри отверстия в стеклянной панели и снабжена пазами,направленными в сторону проводов гальванических элементов, причем в указанных пазах расположены, предпочтительно подпружиненные,контактные элементы, соединенные с проводами гибкого кабеля. Изолирующий кожух закреплен между зажимным винтом, который крепит стеклянную панель, и зажимным элементом внутри конструкции, причем между зажимным винтом и контактным элементом соответствующих проводов гальванических элементов установлено изолирующее кольцо. Как уже описывалось,гибкая оплетка кабеля проходит сквозь зажимной элемент внутри конструкции и через плавающую гайку, а предпочтительно в области держателя, закрепленного на здании, имеется другая придающая жесткость пространственная шарнирная опора, через которую проходит гибкая оплетка кабеля. Согласно данному изобретению стеклянные панели 101, как правило, монтируются в рамах на передних стенах как остекление фасадов зданий. Стеклянная панель 101 согласно настоящему изобретению в показанном варианте воплощения содержит две отдельные панели 102 и 103, склеенные друг с другом, которые имеют между собой несколько гальванических элементов 104. Гальванические элементы 104 снабжены проводами, соответственно подключенными к проводам, по которым течет электрический ток от гальванических элементов 104. В приве 11 денном примере провода выполнены в виде металлических полос 105. Стеклянная панель 101 изготовлена с несколькими сквозными отверстиями 106, в которых устанавливается устройство для крепления 107. Устройство для крепления 107 содержит внутренний удерживающий диск 108, прилегающий к стеклянной панели и противоположный ему наружный удерживающий диск 109. В приведенном примере три отдельных болта 110 соединяют резьбовым соединением удерживающие диски 108, 109. Указанные болты 110 установлены во внутренней резьбе 111 в удерживающем диске 108 и проходят сквозь отверстия в удерживающем диске 109. Оба удерживающих диска 108, 109 снабжены цилиндрическими выступами 113, 114,которые входят в отверстие 106 стеклянной панели 101 и в которых установлены болты 110. Отдельные шайбы 115, выполненные, например, из резины или пластического материала, вставлены между стеклянной панелью 101 и удерживающими дисками 108, 109. Наружный удерживающий диск 109 имеет по своему центру отверстие 117. Отверстие 117 снабжено внутренней резьбой, с которой образует резьбовое соединение соответствующая резьба болтообразного выступа 118 крышки 116. Во время установки стеклянной панели 101 оба удерживающих диска 108, 109 закрепляют и устанавливают совместно со стеклянной панелью 101 с помощью соединительного болта 120 на раме или подобной конструкции. Затем соединениями 125 соединяют металлические полосы 105 и кабели 124, которые совместно с проводами образуют токопроводящую среду. Соединения 125 предпочтительно выполнены в виде штепсельных разъемов. Тем не менее, они могут быть выполнены и методом пайки. В варианте, показанном на фиг. 16, согласно данному изобретению имеется внутренний удерживающий диск 108, который установлен со стороны конструкции и имеет удлиненное отверстие, через которое проходит соединительный болт 120. Соединительный болт 120 снабжен головкой 121, опирающейся на опорную плоскость 122 удерживающего диска 108,удерживая его в зажатом состоянии. В головке 121 выполнена шестигранная или подобная выемка 127, с помощью которой прикручивается соединительный болт 120. Удерживающий диск 108 имеет возможность смещения относительно соединительного болта 120 по всей длине удлиненного отверстия 119, таким образом компенсируя допуски сборки. Соединительный болт 120 представляет собой полый цилиндр с осевым отверстием 123,через которое проходят кабели 124, соединенные внутри отверстия 106 через соединения 125 с проводами 105, и которые совместно образуют 12 проводники, отводящие электрический ток от гальванических элементов 104. В варианте воплощения, приведенном на фиг. 20, соединительный болт 120 завинчен во внутреннюю резьбу 126 в удерживающем диске 108. Соединительный болт 120 в этом варианте воплощения имеет на заднем конце шестигранную или подобную выемку 127, которая позволяет применить шестигранный гаечный ключ. Для того, чтобы предотвратить окисление проводов, выполненных в виде металлических полос и кабелей 124, проводящих электрический ток в области соединений 125, отверстия 106 заполняются преимущественно материалом с низкой электропроводимостью, например,воском или синтетическим материалом, таким как полиуретан. Токопроводящие провода радиально входят в крепящую арматуру 107 между удерживающими дисками 108, 109 и выходят в осевом направлении через внутренний удерживающий диск 108 и соединительный болт 120. По этой причине здесь нет нежелательных видимых соединений; кроме того, разъемы защищены от механических повреждений. В варианте воплощения, показанном на фиг. 23-36, устройство для крепления 201, зажимающее стеклянную панель 202, представляет собой регулировочный винт 203 сцепляющей муфты, который снабжен сквозным центральным отверстием 206. Регулировочный винт сцепляющей муфты скрепляет, как описано на фиг. 1, зажимной элемент 214 со сцепляющей муфтой 222 внутри конструкции. Через сквозное центральное отверстие 206 проходит, например,гибкая оболочка 208 или изолирующая трубка,которая в верхней части увеличенной горизонтальной проекции (фиг. 25) соединяется с изолятором 210. Провода 207, проходящие в гибкой оболочке 208, входят в изолятор 210 и в этом месте соединяются через зажимы 219 и контактные элементы 218 с проводами 211 гальванических элементов 212. Изолятор 210 расположен внутри отверстия 209 в стеклянной панели 202, закрепленной при помощи зажимных винтов 215, проходящих через сквозные отверстия 213 в изоляторе 210 и через зажимной элемент 214 внутри конструкции, и располагается между зажимным элементом 214 и конической гайкой 211. Сам изолятор 210 имеет радиальные прорези 216 и осевые подводящие каналы 217,причем контактные элементы 218 установлены,в радиальных прорезях 216, и их ножки 220 касаются и таким образом контактируют с проводами 211 гальванических элементов 212. В варианте воплощения, отображенном на фиг. 37-53, устройство для крепления 301, зажимающее стеклянную панель 314, содержит зажимной элемент 302 внутри конструкции,который выполнен с осевым отверстием 303, в которое по центру с помощью резьбы 318 завинчивается зажимной винт 315. Осевое отвер 13 стие выполнено в виде прорези и служит для размещения в нем без скручивания вилкообразной части 310 изолирующего кожуха 307, который установлен кольцевой частью 309, выступающей над зажимным элементом 302 в наружном направлении внутри отверстия 308 в стеклянной панели 314. Изолирующий кожух имеет прорези 312, направленные в сторону проводов 311 гальванических элементов 304, причем в прорезях расположены, преимущественно подпружиненные, кольцевые контактные элементы 313, которые обеспечивают электрический контакт проводов 311 гальванических элементов 304 и проводов 305 в гибкой оболочке 306. Изолирующее кольцо 316 размещено между зажимным винтом 315 и контактными элементами 313 соответствующих проводов 311 гальванических элементов 304. Гибкая оболочка 306 соединена с последними с возможностью разъединения посредством замка 317 с шипом. Описанное выше устройство для крепления 301 таким образом сохраняет гибкость стеклянных панелей 2, 314, так как оно не ограничивает их степеней свободы и таким образом нейтрализует действующие на них силы. Сущность устройства для крепления согласно данному изобретению заключается в его адаптации к конструктивным факторам, а не к жесткости стеклянного материала, который подвергается разрушению под нагрузкой, как это происходит в приведенном известном уровне техники. Кроме того, становится возможным оптимальный отвод вырабатываемой энергии без необходимости иметь отдельную токоотводящую систему. При любом использовании подвешенных стеклянных панелей, как внутри, так и снаружи,с гальваническими элементами, или без них,данное устройство для крепления обеспечивает свободную от нагрузок сборку, а также постоянную эксплуатацию без механических нагрузок. Ссылки: 1 - устройство для крепления; 2 - стеклянная панель; 3 - держатель, закрепленный на здании; 4 - зажимной элемент; 5 - зажимной элемент; 6 - охватывающая поверхность; 7 - постоянно упругий пружинный элемент; 8 - сопряженная поверхность; 9 - внутренний кожух; 10 - сцепляющая муфта; 11 - соединительный болт; 12 - пространственная шарнирная опора; 13 - пространственная шарнирная опора; 14 - внутренний кожух; 15 - внутренняя резьба; 16 - сквозное отверстие; 17 - зажимной винт; 18 - регулировочный винт сцепляющей муфты; 14 19 - постоянно упругая прокладка; 20 - наружная резьба; 21 - цилиндрический выступ; 22 - донная часть; 23 - фланец; 24 - головка винта; 25 - стержень; 26 - люфт; 27 - линза; 28 - посадочная поверхность; 29 - сопряженная поверхность; 30 - передняя часть; 31 - соединительная накидная гайка; 32 - область внутреннего куполообразного основания; 33 - плоская поверхность; 34 - линза; 35 - линза; 36 - гайка; 37 - стержень; 38 - отверстие; 39 - куполообразное основание; 40 - люфт; 41 - отверстие; 42 - люфт; 43 - гайка; 44 - контргайка; 45 - плоская поверхность; 46 - линза; 47 -линза; 48 - сопряженная установочная поверхность; 49 - удлинительная втулка; 50 - внутренняя резьба; 51 - несквозное отверстие; 52 - грани под гаечный ключ; 53 - выступ; 101 - стеклянная панель; 102 - отдельная панель; 103 - отдельная панель; 104 - гальванические элементы; 105 - металлические полосы; 106 - отверстие; 107 - устройство для крепления; 108 - удерживающий диск; 109 - удерживающий диск; 110 - болты; 111 - внутренняя резьба; 112 - отверстие; 113 - цилиндрический выступ; 114 - цилиндрический выступ; 115 - уплотнение; 116 - крышка; 117 - отверстие; 118 - выступ; 119 - удлиненное отверстие; 120 - соединительный болт; 121 - головка; 122 - опорная плоскость; 123 - отверстие; 124 - кабель; 125 - соединение; 126 - внутренняя резьба; 15 127 - шестигранное углубление; 201 - устройство для крепления; 202 - стеклянная панель; 203 - регулировочный винт сцепляющей муфты; 204 - соединительная накидная гайка; 205 - плавающий винт; 206 - сквозное отверстие с возможностью центрирования; 207 - провода (гибкий кабель в оплетке); 208 - гибкая оболочка; 209 - отверстие; 210 - изолятор; 211 - провод; 212 - гальванические элементы; 213 - сквозные отверстия; 214 - зажимной элемент внутри конструкции; 215 - зажимной винт; 216 - радиальная прорезь; 217 - осевой подводящий канал; 218 - контактный элемент; 219 - зажимы; 220 - ножка; 221 - коническая гайка; 222 - сцепляющая муфта; 301 - устройство для крепления; 302 - зажимной элемент внутри конструкции; 303 - осевое отверстие; 304 - гальванические элементы; 305 - гибкий кабель в оплетке; 306 - гибкая оболочка; 307 - изолирующий кожух; 308 - отверстие; 309 - кольцевая часть; 310 - вилкообразная часть; 311 - провод; 312 - канавки; 313 - контактные элементы; 314 - стеклянная панель; 315 - зажимной винт; 316 - изоляция; 317 - замок с шипом; 318 - резьба. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для крепления стеклянной панели, содержащее, по крайней мере, один плоский гальванический элемент с проводами,проводящими электрический ток, к держателю,установленному на здании, включающее один внешний и один внутренний зажимные элементы, между которыми удерживается стеклянная панель, и опорный узел устройства для крепления на внутреннем зажимном элементе, отличающееся тем, что охватывающая поверхность(6) внутреннего зажимного элемента (5), противоположная стеклянной панели (2, 101, 202,314), является конической или куполообразной поверхностью (охватывающая поверхность 6) и образована постоянно упругим пружинным 16 элементом (7), на который установлена сопряженной поверхностью (8) внутреннего кожуха(9) сцепляющая муфта (10) с регулируемым начальным натягом, при этом между сцепляющей муфтой (10) и соединительным болтом (11), а также между соединительным болтом (11) и держателем (3), соответственно, выполнены придающие жесткость пространственные шарнирные опоры (12, 13), а также тем, что провода проводящие электрический ток, проходят сквозь устройство для крепления (1, 107, 201, 301). 2. Устройство для крепления по п.1, отличающееся тем, что охватывающая поверхность(14) внутреннего зажимного элемента (5), противоположная стеклянной панели (2), является конической или куполообразной поверхностью(охватывающая поверхность 14). 3. Устройство для крепления по п.1 или п.2, отличающееся тем, что внутренний зажимной элемент (5) имеет сквозное отверстие (16) с центрирующей внутренней резьбой (15) для завинчивания зажимного винта (17), соединяющего зажимные элементы (4 и 5), а также регулировочного винта (18) сцепляющей муфты(10), соединяющего сцепляющую муфту (10) с внутренним зажимным элементом (5). 4. Устройство для крепления по п.1 или п.2, отличающееся тем, что между конической или куполообразной поверхностью внутреннего зажимного элемента (5), противоположной стеклянной панели (2) и сопряженной поверхностью (8) сцепляющей муфты (10), размещена постоянно упругая прокладка (19). 5. Устройство для крепления по одному из пунктов с 1 по 4, отличающееся тем, что на стороне сцепляющей муфты (10), направленной в сторону держателя (3), имеется цилиндрический выступ (21) с наружной резьбой (20), а между указанным выступом и сцепляющей муфтой(10) выполнен направленный внутрь фланец(23) для удержания головки (24) регулировочного винта (18) сцепляющей муфты. 6. Устройство для крепления по п.5, отличающееся тем, что, между фланцем (23) регулировочного винта и стержнем (25) предусмотрен люфт (26). 7. Устройство для крепления по п.5 или п.6, отличающееся тем, что между фланцем (23) и головкой (24) регулировочного винта (18) сцепляющей муфты размещается диск (линза)(27). 8. Устройство для крепления по пунктам с 1 по 4, отличающееся тем, что посадочная поверхность (28) фланца (23) и сопряженная поверхность (29) диска (линзы) (27) имеют коническую или куполообразную форму. 9. Устройство для крепления по п.5, отличающееся тем, что передняя часть (30) цилиндрического выступа (21) сцепляющей муфты (10) направлена навстречу держателю (3) и имеет криволинейную вогнутую форму линзы. 17 10. Устройство для крепления по любому из пунктов с 1 по 9, отличающееся тем, что содержит куполообразную соединительную накидную гайку (31), охватывающую наружную резьбу (20) цилиндрического выступа (21) сцепляющей муфты (10), причем область внутреннего куполообразного основания (32) соединительной накидной гайки имеет обратную кривизну относительно передней части (30) цилиндрического выступа (21) сцепляющей муфты(10). 11. Устройство для крепления по п.10, отличающееся тем, что между передней частью(30) цилиндрического выступа (21) сцепляющей муфты (10) и нижней частью (32) соединительной накидной гайки (31) установлены две плосковыпуклые линзы (34, 35), соприкасающиеся своими плоскими поверхностями (33). 12. Устройство для крепления по п.11, отличающееся тем, что плосковыпуклая линза(35), опирающаяся на нижнюю часть (32) соединительной накидной гайки (31), является единым элементом гайки (36), принимающей соединительный болт (11). 13. Устройство для крепления по п.12, отличающееся тем, что стержень (37) гайки (36) проходит с зазором через отверстие (38) в дне(39) накидной соединительной гайки (31). 14. Устройство для крепления по любому из пунктов с 1 по 13, отличающееся тем, что соединительный болт (11) проходит с зазором(42) через отверстие (41) в держателе (3), а держатель (3) расположен между гайкой (43) и контргайкой (44), причем между гайкой (43) и держателем (3) с одной стороны, и держателем(3) и контргайкой (44) с другой стороны, размещены по одной плосковыпуклой линзе (46,47), соответственно, соприкасающейся своей плоской поверхностью (45) с держателем, а гайка (43) и контргайка (44) выполнены с сопряженной установочной поверхностью (48) по отношению к с указанными линзам (46, 47). 15. Устройство для крепления по любому из пунктов с 1 по 14, отличающееся тем, что между гайкой (36), принимающей соединительный болт (11), и гайкой (43), крепящей устройство к держателю (3), установлена удлинительная втулка (49). 16. Устройство для крепления по любому из пунктов с 1 по 15, отличающееся тем, что наружный зажимной элемент (4) выполнен в виде зажимного диска. 17. Устройство для крепления по любому из пунктов с 1 по 15, отличающееся тем, что наружный зажимной элемент (4) выполнен в виде потайного винта. 18. Устройство для крепления по любому из пунктов с 1 по 17, отличающееся тем, что токопроводящие провода, по крайней мере, одного гальванического элемента (104) проходят сквозь устройство для крепления (1, 107, 201,301). 18 19. Устройство для крепления по любому из пунктов с 1 по 18, отличающееся тем, что однослойный гальванический элемент (104) или многослойные гальванические элементы (104) заключены между двумя отдельными стеклами(102, 103) стеклянной панели (101). 20. Устройство для крепления по любому из пунктов с 1 по 19, отличающееся тем, что устройство для крепления (107) содержит два удерживающих диска (108, 109), которые могут быть соединены, предпочтительно, с помощью резьбового соединения, с закреплением между ними стеклянной панели (101), причем, проводящие электрический ток провода подведены радиально между удерживающими дисками(108, 109) и выходят в осевом направлении через один из удерживающих дисков (108). 21. Устройство для крепления по любому из пунктов с 1 по 20, отличающееся тем, что на каждом удерживающем диске (108, 109) выполнены цилиндрические выступы (113, 114), входящие в отверстие (106) стеклянной панели(101). 22. Устройство для крепления по любому из пунктов с 1 по 21, отличающееся тем, что удерживающие диски (108, 109) скреплены отдельными болтами (110), которые, предпочтительно, установлены в области цилиндрических выступов (113, 114). 23. Устройство для крепления по любому из пунктов с 1 по 22, отличающееся тем, что провода, проводящие электрический ток, содержат соединения (125) в области удерживающих дисков (108, 109). 24. Устройство для крепления по любому из пунктов с 1 по 23, отличающееся тем, что провода, отводящие электрический ток от гальванических элементов (104) внутри стеклянной панели (101), выполнены из плоских металлических полос (105), которые посредством соединения (125) соединены с кабелями (124), круглыми проводами, предпочтительно, стандартными. 25. Устройство для крепления по п.23 или п.24, отличающееся тем, что соединения (125) выполнены в виде разъемов. 26. Устройство для крепления по любому из пунктов с 1 по 25, отличающееся тем, что один из удерживающих дисков (108) закреплен посредством соединительного болта (120), выполненного в виде полого цилиндра, через который пропущены кабели (124) с проводами,отводящими электрический ток от гальванических элементов (104). 27. Устройство для крепления по п.26, отличающееся тем, что соединительный болт(120) закрепляет удерживающий диск (108) как зажимное устройство. 28. Устройство для крепления по п.27, отличающееся тем, что соединительный болт(120) проходит через удлиненное отверстие 19 29. Устройство для крепления по любому из пунктов с 1 по 28, отличающееся тем, что один из удерживающих дисков (109) выполнен с осевым отверстием (117), закрытым крышкой(116). 30. Устройство для крепления по п.29, отличающееся тем, что отверстие (117) снабжено внутренней резьбой, в которую завинчивается болтообразный выступ (118) крышки (116). 31. Устройство для крепления по любому из пунктов с 1 по 30, отличающееся тем, что отверстие (106) заполнено изоляционным синтетическим материалом - воском или ему подобным материалом, а провода утоплены в этом материале. 32. Устройство для крепления по п.31, отличающееся тем, что в качестве синтетического материала используется полиуретан. 33. Устройство для крепления по любому из пунктов с 1 по 32, отличающееся тем, что соединительный болт (120) выполнен с шестигранным углублением (127). 34. Устройство для крепления по любому из пунктов с 1 по 33, отличающееся тем, что регулировочный винт (203) сцепляющей муфты и плавающий винт (205), который закреплен накидной гайкой (204) и может быть соединен с соединительным болтом, имеют сквозное отверстие (206) для размещения с возможностью центрирования гибкой оболочки (гибкой оболочки 208) с гибким кабелем в оплетке (207) для пропускания электрического тока. 35. Устройство для крепления по любому из пунктов с 1 по 34, отличающееся тем, что внутри отверстия (209) стеклянной панели (202) размещен изолятор (210), а также тем, что проводники (211) гальванических элементов (212) соединены с гибкими кабелями в оплетке (207) внутри изолятора (210). 36. Устройство для крепления по любому из пунктов с 1 по 35, отличающееся тем, что изолятор (210) выполнен с двумя сквозными отверстиями (213) для размещения зажимающих винтов (215), скрепляющих стеклянную панель(202) с помощью зажимного элемента (214) внутри конструкции. 37. Устройство для крепления по любому из пунктов с 1 по 36, отличающееся тем, что изолятор (210) имеет, по крайней мере, две сквозные радиальные прорези (216) и осевые подводящие каналы (217), соединенные с соответствующей радиальной прорезью (216) для приема электрических проводов (207, 211). 38. Устройство для крепления по любому из пунктов с 1 по 37, отличающееся тем, что в радиальных прорезях (216) расположены под 001121 20 пружиненные гибкие коллекторы тока (контактный элемент 218). 39. Устройство для крепления по любому из пунктов с 1 по 38, отличающееся тем, что изолятор (210) может быть закреплен между зажимным элементом (214) внутри конструкции и конической гайкой (221), крепящей стеклянную панель (202). 40. Устройство для крепления по любому из пунктов с 1 по 39, отличающееся тем, что зажимной элемент (302) внутри конструкции имеет осевое отверстие (303) для установки с натягом изолирующего кожуха (307), служащего для обеспечения электрического контакта гальванических элементов (304) с проводами(305) гибкой оболочки (гибкой оболочки 306),проходящей сквозь зажимной элемент (302) внутри конструкции. 41. Устройство для крепления по любому из пунктов с 1 по 40, отличающееся тем, что изолирующий кожух (307) состоит из кольцевой части (309), установленной в отверстии (308) стеклянной панели (314) и вилкообразной части(310), размещенной в зажимном элементе (302) внутри конструкции. 42. Устройство для крепления по любому из пунктов с 1 по 41, отличающееся тем, что в кольцевой части (309) изолирующего кожуха(307) выполнены канавки (312), открытые в направлении проводов (311) гальванических элементов (304). 43. Устройство для крепления по любому из пунктов с 1 по 42, отличающееся тем, что в канавках (312) размещены контактные элементы(313), примыкающие к проводам (311) гальванических элементов (304) и соединяющиеся с проводами (305) гибкой оболочки (гибкой оболочки 306). 44. Устройство для крепления по п.42 и п.43, отличающееся тем, что контактные элементы (313) подпружинены к проводам (311) гальванических элементов (304). 45. Устройство для крепления по любому из пунктов с 1 по 44, отличающееся тем, что стеклянная панель (314) закреплена между зажимным винтом (315) снаружи конструкции и зажимным элементом (302) внутри конструкции, а изолирующее кольцо (316) размещено между зажимным винтом (315) и контактными элементами (313). 46. Устройство для крепления по любому из пунктов с 1 по 45, отличающееся тем, что гибкая оболочка (гибкая оболочка 306) крепится на вилкообразной части (310) изолирующего кожуха (307) с помощью замка (317) с шипом.
