Голографический лазерный сканер модульной конструкции

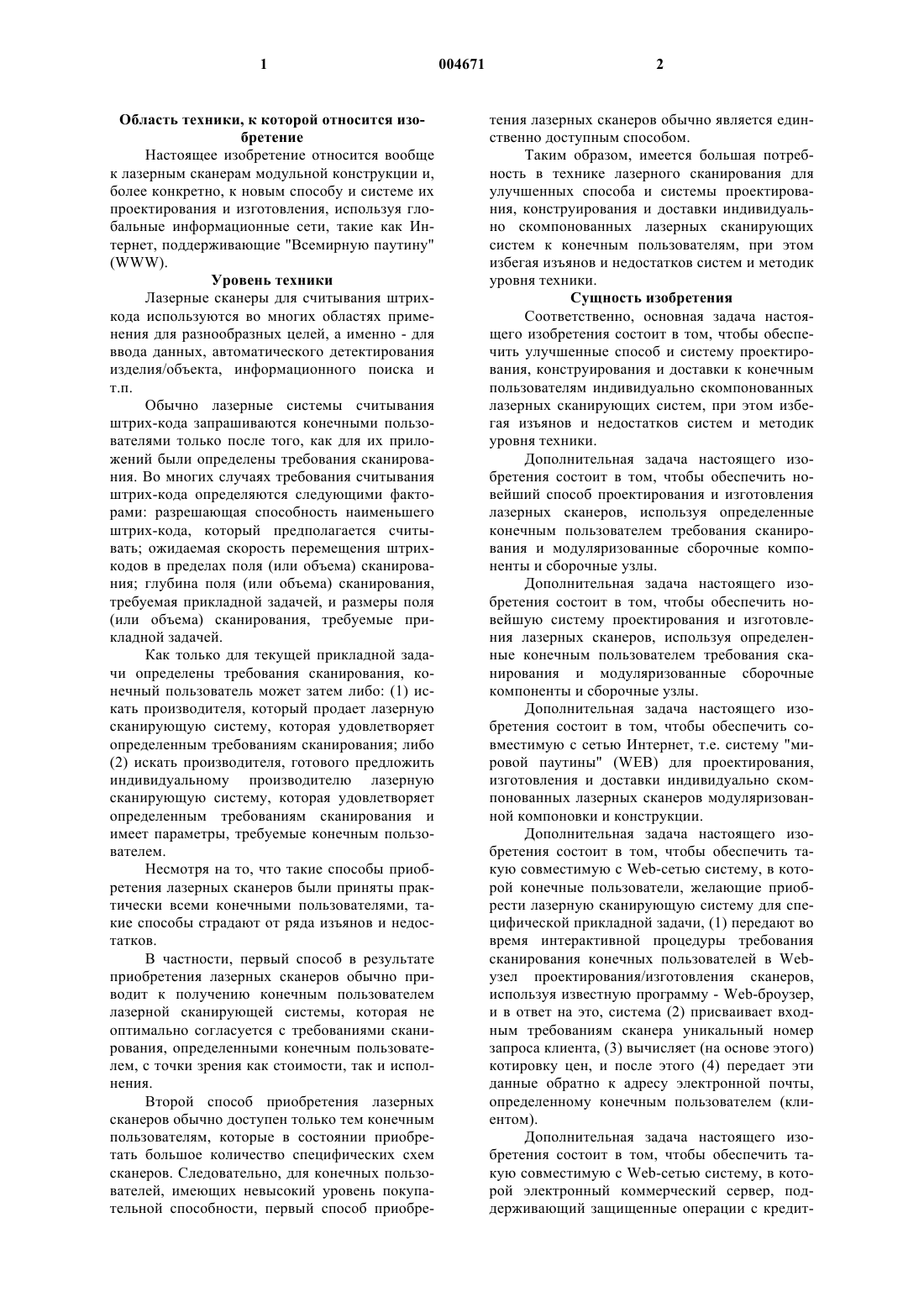

1 Область техники, к которой относится изобретение Настоящее изобретение относится вообще к лазерным сканерам модульной конструкции и,более конкретно, к новым способу и системе их проектирования и изготовления, используя глобальные информационные сети, такие как Интернет, поддерживающие "Всемирную паутину"(WWW). Уровень техники Лазерные сканеры для считывания штрихкода используются во многих областях применения для разнообразных целей, а именно - для ввода данных, автоматического детектирования изделия/объекта, информационного поиска и т.п. Обычно лазерные системы считывания штрих-кода запрашиваются конечными пользователями только после того, как для их приложений были определены требования сканирования. Во многих случаях требования считывания штрих-кода определяются следующими факторами: разрешающая способность наименьшего штрих-кода, который предполагается считывать; ожидаемая скорость перемещения штрихкодов в пределах поля (или объема) сканирования; глубина поля (или объема) сканирования,требуемая прикладной задачей, и размеры поля(или объема) сканирования, требуемые прикладной задачей. Как только для текущей прикладной задачи определены требования сканирования, конечный пользователь может затем либо: (1) искать производителя, который продает лазерную сканирующую систему, которая удовлетворяет определенным требованиям сканирования; либо(2) искать производителя, готового предложить индивидуальному производителю лазерную сканирующую систему, которая удовлетворяет определенным требованиям сканирования и имеет параметры, требуемые конечным пользователем. Несмотря на то, что такие способы приобретения лазерных сканеров были приняты практически всеми конечными пользователями, такие способы страдают от ряда изъянов и недостатков. В частности, первый способ в результате приобретения лазерных сканеров обычно приводит к получению конечным пользователем лазерной сканирующей системы, которая не оптимально согласуется с требованиями сканирования, определенными конечным пользователем, с точки зрения как стоимости, так и исполнения. Второй способ приобретения лазерных сканеров обычно доступен только тем конечным пользователям, которые в состоянии приобретать большое количество специфических схем сканеров. Следовательно, для конечных пользователей, имеющих невысокий уровень покупательной способности, первый способ приобре 004671 2 тения лазерных сканеров обычно является единственно доступным способом. Таким образом, имеется большая потребность в технике лазерного сканирования для улучшенных способа и системы проектирования, конструирования и доставки индивидуально скомпонованных лазерных сканирующих систем к конечным пользователям, при этом избегая изъянов и недостатков систем и методик уровня техники. Сущность изобретения Соответственно, основная задача настоящего изобретения состоит в том, чтобы обеспечить улучшенные способ и систему проектирования, конструирования и доставки к конечным пользователям индивидуально скомпонованных лазерных сканирующих систем, при этом избегая изъянов и недостатков систем и методик уровня техники. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить новейший способ проектирования и изготовления лазерных сканеров, используя определенные конечным пользователем требования сканирования и модуляризованные сборочные компоненты и сборочные узлы. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить новейшую систему проектирования и изготовления лазерных сканеров, используя определенные конечным пользователем требования сканирования и модуляризованные сборочные компоненты и сборочные узлы. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить совместимую с сетью Интернет, т.е. систему "мировой паутины" (WEB) для проектирования,изготовления и доставки индивидуально скомпонованных лазерных сканеров модуляризованной компоновки и конструкции. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить такую совместимую с Web-сетью систему, в которой конечные пользователи, желающие приобрести лазерную сканирующую систему для специфической прикладной задачи, (1) передают во время интерактивной процедуры требования сканирования конечных пользователей в Webузел проектирования/изготовления сканеров,используя известную программу - Web-броузер,и в ответ на это, система (2) присваивает входным требованиям сканера уникальный номер запроса клиента, (3) вычисляет (на основе этого) котировку цен, и после этого (4) передает эти данные обратно к адресу электронной почты,определенному конечным пользователем (клиентом). Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить такую совместимую с Web-сетью систему, в которой электронный коммерческий сервер, поддерживающий защищенные операции с кредит 3 ной карточкой и т.п., позволяет: (1) производителю - подтверждать заданную пользователем сканирующую систему, по которой передавалась конкретная котировка, (2) клиенту (т.е. конечному пользователю, перекупщику, вносящему добавочную стоимость и т.п.) - с помощью электроники делать заказ на поставку конкретной системы, и после этого (3) клиенту - отслеживать развитие заказанной системы во время различных стадий ее производства (через Webузел), осуществляемого производителем. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить такую совместимую с Web-сетью систему, в которой требования сканирования конечного пользователя удовлетворяются проектом голографической лазерной сканирующей системы, содержащим модуляризованные сборочные компоненты и сборочные узлы. Дополнительная задача настоящего изобретения состоит в том, чтобы обеспечить новейшую голографическую лазерную сканирующую систему, состоящую из модуляризованных сборочных компонентов и сборочных узлов,изготавливаемых или скомпонованных по заказу клиента, используя глобально - расширяемую систему настоящего изобретения. Эти и другие задачи настоящего изобретения станут очевидными в дальнейшем описании и в формуле изобретения. Краткое описание чертежей В дальнейшем изобретение поясняется описанием конкретных вариантов его воплощения со ссылками на сопроводительные чертежи,на которых фиг. 1 изображает схему, иллюстрирующую операции высокого уровня, проводимые посредством совместимых с Web-сетью системы и способа проектирования, изготовления и доставки лазерных сканеров, в соответствии с принципами настоящего изобретения; фиг. 2 изображает схему совместимой сWeb-сетью системы для проектирования, изготовления и доставки построенных по заказу клиента лазерных сканеров, в соответствии с принципами настоящего изобретения; фиг. 3 - способ проектирования, изготовления и доставки построенных по заказу клиента лазерных сканеров, в соответствии с принципами настоящего изобретения; фиг. 4 - общий вид с вырезом иллюстративного варианта воплощения голографической лазерной сканирующей системы, сконструированной в соответствии с принципами настоящего изобретения, показанной со своим корпусом и опорной конструкцией детектора света, которые вынуты из их оптической скамьи для того,чтобы показать их модульную конструкцию,представленную модулями голографического развертывающего диска, зеркал поворота луча,генерации лазерного луча, платами обработки аналогового/цифрового сигнала и другими 4 структурами, как-то - скрытым корпусом и опорной конструкцией фотоприемника системы; фиг. 5 - в разобранном виде схему иллюстративного варианта воплощения модуляризованной голографической сканирующей системы, спроектированной и сконструированной согласно принципам настоящего изобретения; фиг. 6 изображает функциональную схему высоко уровня, иллюстрирующую стадии проектирования и производства модуляризованных голографических лазерных сканеров, согласно принципам настоящего изобретения; фиг. 7 - более детализированную схему совместимой с Web-сетью системы для проектирования и производства модуляризованных голографических лазерных сканирующих систему согласно принципам настоящего изобретения; фиг. 8 - схематическое представление древовидной информационной структуры, используемой, чтобы показать, какие модули и сборочные компоненты были выбраны из библиотеки материально-производственных запасов или библиотеки проектов совместимой с Webсетью системы во время проектирования модуляризованных голографических лазерных сканеров, согласно принципам настоящего изобретения, и фиг. 9 - схематическое представление структуры отображения информации, используемой, чтобы показать информационные модели модулей и сборочных компонентов из библиотеки материально-производственных запасов или библиотеки проектов системы во время проектирования модуляризованных голографических лазерных сканеров, согласно принципам настоящего изобретения. Подробное описание предпочтительных вариантов воплощения В дальнейшем со ссылками на сопроводительные чертежи будут подробно описаны способ и система для проектирования и изготовления лазерных сканирующих систем модульной конструкции. Как показано на фиг. 1, система предпочтительного варианта воплощения осуществляется по глобальной информационной сети, такой как Интернет, поддерживающей "Всемирную паутину" (WWW), используя гипертекстовый транспортный протокол (HTTP) и язык гипертекстовой маркировки (HTML), хорошо известные в технике. Инфраструктура сети Интернет,гипертекстовый транспортный протокол(HTML), Web-клиенты и Web-серверы подробно описаны в следующих международных заявках на патент: международная заявкаInternet", поданная 24 ноября 1997 г., каждая из которых упомянута в качестве ссылки. Как показано на фиг. 1 и 2, конечный пользователь (например, клиент), обдумывая покупку лазерной сканирующей системы, имея в виду конкретное применение, использует совместимую с Web-сетью клиентскую компьютерную систему 1 для того, чтобы посетитьWeb-узел производителя, который спроектирован для того, чтобы поддерживать спецификацию, покупку, изготовление и поставку построенных по заказу клиента лазерных сканеров, в соответствии со способом настоящего изобретения. Web-узел производителя может выступать в качестве главного над любым подходящим сервером 2 сети Интернет (т.е. гипертекстового транспортного протокола (HTTP), работающим с гипертекстовым транспортным протоколом (HTTP), с TCP/IP-линией связи к сервисной компании 3 в сети Интернет (ISP), соединенной к инфраструктуре сети Интернет 4. Как показано на фиг. 2, система 3 внутренней базы данных и электронный коммерческий сервер 4 сопрягаются с сервером 2 сети Интернет,посредством быстродействующей локальной вычислительной сети (LAN), расположенной за защитным брандмауэром, сконструированным способом, известным в технике. Как будет объясняться более подробно в дальнейшем, функция сервера 3 базы данных состоит в том, чтобы поддерживать автоматизированную генерацию завершенных моделей (то есть оптической, инженерной, трехмерной графики, стоимости, изготовления и подобных моделей) для модуляризованных лазерных сканирующих систем в ответ на требования к системе сканирования, подаваемые в Web-узел производителя конечными пользователями (например, предполагаемыми клиентами). Функция электронного коммерческого сервера 4 состоит в том, чтобы поддерживать защищенные операции с кредитными карточками и т.п. для приобретения спроектированной лазерной сканирующей системы, для которой котировка была вычислена и передана сервером 3 базы данных. В соответствии с принципами настоящего изобретения, Web-узел производителя должен включать набор форм на языке гипертекстовой маркировки (HTML) и один или более сценариев интерфейса компьютерной графики (CGI),специально рассчитанных для объединения с системой 3 внутренней (совместимой с Webсетью) базы данных и с системами 1 совместимых с Web-сетью клиентов, расположенных 6 удаленно по всему миру, имеющих доступ к сети Интернет. Предпочтительно, система 3 внутренней базы данных конструируется/программируется так, чтобы поддерживать автоматизированную генерацию завершенных моделей лазерных сканирующих систем, способных удовлетворять заданным требованиям сканирования широкого диапазона конечных пользователей. Как показано в блоке А фиг. 3, первый шаг способа настоящего изобретения подключает конечного пользователя (например, предполагаемого клиента), использующего клиентскую компьютерную систему 1 для доступа к Webузлу производителя и для обеспечения спецификации требований сканирования конечных пользователей, например, таких как: разрешение наименьшего элемента штрих-кода, который предполагается считывать; ожидаемая скорость перемещения штрих-кодов в пределах поля (или объема) сканирования; глубина поля (или объема) сканирования, требуемая прикладной задачей; размеры поля (или объема) сканирования,требуемые прикладной задачей; и т.д Эти параметры, а также адрес электронной почты клиента, делающего запрос на проект сканера, подаются в систему 3 базы данных посредством форм на языке гипертекстовой маркировки(HTML), которые генерируются сценариями интерфейса компьютерной графики (CGI), работающими на сервере 2 Web-сети. Как показано в блоке Б фиг. 3, второй шаг способа подключает систему 3 базы данных,используя информацию, содержащуюся в этих формах на языке гипертекстовой маркировки(HTML), а также модели и информацию, содержащуюся в них, чтобы генерировать завершенную модель лазерного сканера, который будет удовлетворять требованиям сканирования конечных пользователей, поданных в систему базы данных. Предпочтительно, процесс проектирования сканеров должен быть полностью автоматизирован системой 3 базы данных и ее автоматизированными процедурами проектирования и проверки, и, следовательно, требует небольших или совсем не требует входных данных по части оптических инженеров, причем все ноу-хау, модели, процедуры проектирования и т.п. воплощаются с помощью программ проектирования сканеров, работающих в системе 3 базы данных. В зависимости от различных факторов, процесс проектирования может занимать минуты или часы. Однако понятно, что для проведения процедур проектирования сканеров,которые не могут быть автоматизированы в пределах системы 3 базы данных, могут использоваться одна или более рабочих станций 231 проектирования голографических сканеров(HSD), как показано на фиг. 1. Модели сканеров, сборочных компонентов, модулей и сборочных узлов, создаваемых на рабочих станциях 231 во время процессов проектирования, могут 7 быть переданы в систему 232 управления базой данных (DMBS2, СУБД 2) для использования системы 3 базы данных, показанной на фиг. 2. Этот аспект способа в дальнейшем будет описан более подробно. Обычно система 3 базы данных будет автоматически проводить одну или более процедур представления сканера по каждой модели,создаваемой для проверки того, удовлетворяет ли созданный проект сканера требованиям сканирования, заданным конечным пользователем. Когда определяется, что такие требования сканирования удовлетворяются конкретным проектом (иногда требующим нескольких повторений), тогда система 3 базы данных использует ценовые модели, списки материалов (ВОМ),графики сборки и т.п., чтобы достичь стоимости для заданного объема производства спроектированного лазерного сканера, как показано в блоке В фиг. 3. После этого котировка цен, наряду с ее расшифровками и условиями, передается к адресу электронной почты предполагаемого клиента, который подал запрос на проектирование сканера. Каждому проекту сканера, созданному системой 3 базы данных в ответ на запрос проектирования сканера, приписывается уникальный идентификационный номер проекта (DIN),так, чтобы в будущем производитель или также предполагаемый клиент могли делать к нему точную ссылку. Дополнительно производитель может снабдить предполагаемого клиента кодом доступа, позволяющим предполагаемому клиенту просматривать завершенное трехмерное графическое компьютерное отображение модели спроектированной лазерной сканирующей системы, сгенерированной из Web-узла производителя, а также программой просмотра предполагаемым клиентом, с использованием известной программы броузера (например, программыNetscape Navigator или Microsoft Internet Explorer). Отображение модели сканера может быть реализовано посредством использования языка моделирования виртуальной реальности(VRML) или других подходящих методов графического отображения, особенно адаптированных для использования в сети Интернет. В другом случае отображения моделей сканеров могут быть записаны на лазерных компакт-дисках,которые могут быть посланы предполагаемому клиенту для анализа перед приобретением. Как показано в блоке Г фиг. 3, если предполагаемый клиент (в любом месте мира) удовлетворен поставленным проектом лазерного сканера в виде компьютерной модели, то он может приобрести соответствующую лазерную сканирующую систему в соответствии с условиями переданной котировки. Эта покупка может быть произведена электронным путем посредством защищенной электронной операции,обеспечиваемой электронным коммерческим сервером 4, показанным на фиг. 2. Вся документация, относящаяся к приобретению и доставке 8 заказа лазерного сканера, передается электронным путем с использованием совместимого сWeb-сетью электронного обмена данными (EDI) между сторонами, вовлеченными в операцию покупки. Как показано в блоке Д фиг. 3, после того,как сделан заказ на поставку, клиент может отслеживать продвижение заказа лазерной сканирующей системы во время различных стадий ее изготовления. Такое отслеживание может проводиться посредством форм на языке гипертекстовой маркировки (HTML), отображаемых изWeb-узла производителя. Например, каждая покупка может быть обеспечена номером отслеживания, который может вводиться в подходящую форму на языке гипертекстовой маркировки (HTML), отображаемую на клиентской системе 1, запрашивая информацию о состоянии, получаемую системой 234 производителя и подаваемую в систему 3 базы данных или другой сервер. Форма на языке гипертекстовой маркировки (HTML) посылается в систему 3 базы данных или другой (сервер) через интерфейс компьютерной графики (CGI), для того,чтобы иметь доступ к новейшей информации о состоянии заказа (а также его частей). Затем полученная информация отображается броузером клиента, ищущего такую информацию о состоянии. Как показано в блоке Е фиг. 3, после того,как лазерные сканеры произведены, проверены и упакованы, они отправляются в местоположение, заданное клиентом и во время транспортировки могут также отслеживаться либо посредством Web-узла производителя, либо посредством транспортного агента, ответственного за доставку готового изделия сканера. Процесс получения требований сканирования, определенных пользователем, автоматическая/полуавтоматическая генерация проектов лазерного сканера (т.е. моделей), электронная покупка изделия сканера, отслеживание и т.п. могут быть реализованы с использованием различных технологий, включая сценарии на языкеJAVA, хорошо известные в технике сетей Интернет и Web. В иллюстративных вариантах воплощения лазерные сканирующие системы, проектируемые/строящиеся по заказу клиента, реализуются с использованием голографических лазерных сканирующих механизмов и быстродействующих процессоров обработки данных сканирования, как сообщается в международной заявкеPCT/US96/20525 настоящего заявителя, опубликованной в документе WO 97/22945 и приведенной здесь в качестве ссылки. Понятно, однако, что для использования на практике настоящего изобретения с приемлемыми результатами могут быть использованы другие, не голографические технологии, обеспечивающие необходимое разрешение, основанные на отражении и/или преломлении света. 9 Одно из преимуществ голографической сканирующей технологии для производства выполняемых по индивидуальному заказу лазерных сканеров состоит в том, что можно легко генерировать трехмерные объемы сканирования и конфигурации сканирования, специально приспособленные к широкому диапазону потребностей клиента. Следует заметить, что голографический лазерный сканер модульной конструкции, изображенный на фиг. 4 и подробно описанный в международной заявкеPCT/US96/20525 настоящего заявителя, может использоваться для того, чтобы удовлетворять потребностям широкого класса клиентов быстрым и высокорентабельным способом. Проектируемые (и строящиеся) по заказу клиента лазерные сканеры могут проектироваться из этих, а также из других основных конфигураций, используя очень гибкий способ проектирования сканеров, раскрытый в международной заявке PCT/US96/20525. Голографические лазерные сканеры модульной конструкции и конструкции, имеющей разнообразные характеристики сканирования, согласованные с требованиями сканирования конечного пользователя, могут из этой базисной архитектуры быть быстро спроектированы и изготовлены для отправки. На фиг. 5 изображен иллюстративный голографический лазерный сканер 200 модульной конструкции, содержащий набор (т.е. шесть) предварительно спроектированных (предварительно собранных) модулей, а именно: модульM1 оптической скамьи/корпуса, содержащий в качестве сборочных компонентов оптическую скамью 201, боковые стенки 202 и крышку 203 корпуса с выходным окном 204 сканирования, с громкоговорителем 205 и светодиодами 206 и 207; модуль М 2 голографического развертывающего диска/фотоприемника, содержащий, в качестве сборочных компонентов, голографический лазерный развертывающий диск 208, двигатель 209 развертки, платы 210 А-210 Д фотоприемника/обработки сигналов и установочный узел двигателя/плат; множество модулей М 3 сканирующих устройств, содержащих в качестве сборочных компонентов модули 212 А-212 Д генерации лазерного луча (для каналов А-Д данных сканирования, соответственно), опорные пластины 213 А-213 Д для них, зеркала 214 А-214 Д поворота выходного луча и юстируемая крепежная скоба 215 А-215 Д и параболическое собирающее зеркало 216 А-216 Д, для установки на оптическую скамью 201, смежно с соответствующей опорной пластиной, с использованием пары легко зажимаемых винтов; модуль М 4 обработки цифрового сигнала и ввода/вывода, содержащий, в качестве сборочных компонентов, системную плату 217 центрального процессора (ЦП) с источником питания, пять центральных процессоров (ЦП) для декодирующей обработки, схемы ввода/вывода и т.п. В иллюстративном варианте воплощения оптическая скамья 201 имеет первый набор 10 предварительно выполненных отверстий 218 для пропускания концов опорных штырьков 219, связанных с установочной сборкой 211 двигателя/платы, и второй набор предварительно выполненных отверстий 220 для совместной установочной опорной пластины 213 и юстируемой крепежной скобы 215. Величина и размеры оптической скамьи должны в основном выбираться так, чтобы приспособить их под голографический развертывающий диск, имеющий максимальный диаметр (например, 8,66 дюймов (22 см. В таких вариантах воплощения, на такой оптической скамье могли бы быть размещены развертывающие диски меньшего диаметра (например, 6,0 дюймов (15,24 см) или меньше), хотя это делать нерационально, когда доступна оптическая скамья меньшего размера. Величина и размеры юстируемой крепежной скобы 215 проектируются таким образом, чтобы на ней можно было установить с помощью клея или чего-то подобного любое из множества разнообразных зеркал 214 поворота выходного луча, так чтобы удовлетворить техническим требованиям и рабочим характеристикам голографического лазерного сканера, согласно проекту. Дополнительно, оптическая скамья 201 может иметь несколько наборов предварительно выполненных установочных отверстий, так, чтобы на оптическую скамью можно было установить различное число модулей М 2 голографического развертывающего диска/фотоприемника, для того, чтобы обеспечить проектировщика сканера средством проектирования различных типов сканеров, имеющих различное число выходных каналов данных сканирования,при использовании одной и той же оптической скамьи. В иллюстративном варианте воплощения боковые стенки 202 могут быть выполнены из металла, пластмассы или стекловолокна и могут иметь разнообразную высоту (например, 4,0 дюйма (10,16 см), 5,0 дюймов (12,7 см) и т.д.) в зависимости от текущего проекта. Крышка 203 корпуса главным образом согласуется с оптической скамьей и проектируется так, чтобы использоваться с множеством разнообразных боковых стенок различной высоты, как описано выше. В некоторых приложениях проекта голографический лазерный развертывающий диск 208 может рассматриваться как модуляризованный компонент, который предварительно проектируется, предварительно изготавливается и является доступным вне инвентарного перечня для использования в проектировании и конструировании любого конкретного сканера. В таких случаях набор предварительно спроектированных/ предварительно изготовленных развертывающих дисков может запоминаться в инвентарном перечне и использоваться для разработки различных типов проектов голографических сканеров. Поскольку характеристики сканирования лазерного луча и свойства собирания све 11 та каждого такого внесенного в инвентарный перечень развертывающего диска будут оставаться, по существу, одинаковыми для каждого сканера, в котором используется такой диск,результирующий объем сканирования и конфигурация сканирования могут изменяться от проекта к проекту посредством использования различных модулей и сборочных компонентов, как будет более подробно описано ниже. Понятно также, что во многих прикладных задачах будет целесообразно или необходимо изготавливать на заказ проект голографического развертывающего диска, используя фиксированные и изменяемые параметры, связанные с выбранными модулями, сборочными компонентами (например, предварительно сконструированные "главные" сканирующие устройства,основанные на голограммных оптических элементах (ГОЭ, НОЕ), и технические требования проекта конечного пользователя. В таких случаях вышеописанные способы и процедуры проектирования и изготовления дисков могут использоваться для того, чтобы проектировать сканирующие системы, имеющие минимизированные размеры высоты, сканирование пространства во всех направлениях и т.п. Принимая во внимание параметры проекта, такие как минимальная ширина штриха, который нужно считывать, эффективная ширина сканирования, перекрытие линий сканирования,полная глубина поля, максимальные и минимальные расстояния считывания, скорость элементов, проходящих через область сканирования и т.д., можно проектировать семейство лазерных сканеров, основанных на минимальном количестве голографических основных сканирующих устройств. Выбирая надлежащую комбинацию этих сканирующих устройств, можно создавать широкое разнообразие сканеров с широким диапазоном возможностей. Можно достичь компромисса, например, между глубиной поля и частотой повторения структуры развертки растра, или между разрешением и частотой повторения структуры развертки растра, или между шириной структуры развертки растра и частотой повторения структуры развертки растра, и т.д. Можно было бы достигать компромиссов с целью оптимизировать сканер для прикладной задачи конкретного клиента. В идеальном случае комбинация голографических оптических элементов с любой комбинацией параметров оптических элементов достижима посредством использования способа проектирования настоящего изобретения. Для иллюстрации, подходящий способ проектирования диска для создания структуры развертки растра "штрих XX", с использованием шести сканирующих устройств (то есть VLD), мог бы сначала повлечь рассмотрение самого широкого возможного диапазона требований сканирования, которые должны быть удовлетворены или которые кто-то желает удовлетворить. После 12 этого проектируется набор голографических главных оптических элементов (ГОЭ), которые должны удовлетворять всем этим требованиям при использовании в надлежащих комбинациях. Число требуемых оптических элементов в целом может быть относительно мало. Хотя приблизительно 20 базовых главных голограмм будут создаваться с использованием фокусных расстояний, углов дифракции и поверхностей оптических элементов, установленных требованиями структуры развертки растра, площади оптических элементов, а также углы и конфигурации зеркал в каждом отдельном сканере должны определяться из требований прикладной задачи, используя фокусные расстояния оптических элементов и углы дифракции, которые уже установлены. Для того, чтобы изготовить главный развертывающий диск для любого конкретного проекта, эти главные оптические элементы могут быть размещены в сетке или материнском корпусе главных оптических элементов. Сетка представляет собой круговой массив апертур, в которых располагаются главные голограммы. Сетка вращается так, чтобы каждая отдельная главная голограмма попадала в надлежащее местоположение на диске копии только до экспозиции. Материнский корпус главных оптических элементов может быть сконструирован как большой открытый контейнер, имеющий отдельные ячейки, содержащие голограммы главных оптических элементов. Для того, чтобы выбирать из корпуса оптический элемент, который должен экспонироваться в любое конкретное время в процессе изготовления диска, может быть использовано механическое устройство указания. Этот оптический элемент мог бы позиционироваться устройством выбора в надлежащее положение экспозиции на диске копии только до экспозиции. Подход к проектированию сетки более простой, и было бы предпочтительно, когда число главных оптических элементов достаточно мало, например 24 или меньше. Подход к проектированию корпуса/устройства указания более сложен, но может быть предпочтителен,когда число главных элементов намного более 24. В обоих способах компьютер выбирает каждый отдельный главный оптический элемент для каждой экспозиции каждого оптического элемента на диске копии. Выбор основан на конкретном проекте, выбираемом для прикладной задачи клиента. Независимо от того, какой способ используется, должны быть обеспечены некоторые средства для изменения размера и формы оптического элемента на диске копии. Поэтому, чтобы обеспечить варьируемую маску для процесса экспонирования копии, должен быть создан некоторый механизм. В зависимости от требований к конструкции, для использования в проектировании раз 13 личных типов голографических лазерных сканеров могут выбираться различные двигатели 209 развертки (имеющие различные скорости вращения - число оборотов в минуту (RPM. Платы 210 фотоприемника/обработки сигналов(имеющие различные характеристики полосы пропускания, различные пороги обработки аналоговых сигналов, различные константы усиления сигналов, различные уровни отношения сигнал/шум и т.д.) также могут выбираться для использования в проектировании различных типов голографических лазерных сканеров. Установочная сборка 211 двигателя/платы, прикрепляемая к оптической скамье, выбирается(15,24 см подобно боковым стенкам 202 и крышке 203 корпуса. В основном, юстируемая крепежная скоба 215 и опорная пластина 214(213), на которой устанавливается модуль генерации лазерного луча, может выполняться в виде универсального сборочного узла скобы, который применим в очень широком диапазоне проектов сканеров,независимо от диаметра используемых развертывающих дисков. Однако понятно, что будет целесообразным проектировать, выполнять и вносить в инвентарный перечень много различных проектов модулей генерации лазерного луча для использования в различных видах голографических сканирующих систем, согласно проекту. Такие модули генерации лазерного луча могут проектироваться для генерации стигматических лазерных лучей, имеющих различные форматы изображения и фокусные расстояния для использования в различных проектах сканеров, для того, чтобы удовлетворять их эксплуатационным и рабочим характеристикам,включая такие, например, как разрешающая способность наименьшего элемента штрих-кода,который предполагается считывать; ожидаемая скорость перемещения штрих-кодов в пределах поля (или объема) сканирования; глубина поля(или объема) сканирования, требуемая конкретной прикладной задачей; размеры поля (или объема) сканирования, требуемые прикладной задачей (т.е. характеристики объемного сканирования); формат изображения сканирующего луча; состояние поляризации сканирующего луча; заданное разрешение символа кода для заданных расстояния (-ий) сканирования; характеристики подложки штрих-кода, а также характеристики качества печати и т.п. Предпочтительно, параболическое зеркало 216, связанное с каждым модулем МЗ сканирующего устройства, непосредственно устанавливается на оптическую скамью с помощью пары винтов с одинаковыми крепежными средствами. Этот компонент будет проектироваться так, чтобы удовлетворить требованиям собирания света более широким голографическим оптическим элементом на развертывающем диске большего диаметра, который может поместить 004671 14 ся в выбранный корпус, и при этом используя минимально возможный объем пространства. Сразу после проектирования и изготовления фокусное расстояние параболического зеркала будет зафиксировано, определяя, где должна быть позиционирована соответствующая плата фотоприемника выше развертывающего диска. Хотя можно проектировать, изготавливать и вносить в инвентарный перечень набор параболических зеркал, имеющих различные площади поверхности собирания света и фокусные расстояния, во многих применениях может быть желательным иметь в запасе единый проект параболического зеркала. В таком случае сборочный компонент параболического зеркала будет согласован с установочной сборкой 211 двигателя/платы и опорными штырьками 219, связанными с этой сборкой. С точки зрения гибкости проекта, было бы целесообразно использовать единую конструкцию выходного зеркала, имеющую максимально возможные размеры ширины и высоты. Однако такой подход, конечно, имеет недостатки. Во многих случаях будет иметь смысл выбирать выходное зеркало, имеющее различные параметры высоты и ширины для использования в конкретном проекте сканера. Поступая таким образом, разработчик сканера будет способен минимизировать производственные затраты и полный вес сканера при увеличении полного доступного объема внутри сканера для внутреннего монтажа вспомогательных деталей. Важная особенность крепежной скобы 215 для зеркала состоит в том, что она устанавливается внутри шарнира или подобного механизма,который позволяет юстировать плоскость зеркала относительно оптической скамьи. Как показано на фиг. 5, юстируемая крепежная скоба позволяет варьировать параметрконструкции сканера в процессе проектирования диска по заказу клиента, согласно настоящему изобретению. В геометрических терминах эта сборка крепежной скобы позволяет реконфигурировать(например, наклонять) выходные зеркала в любом проекте системы, так чтобы достичь трехмерной конфигурации сканирования и характеристик собирания света, требуемых сканирующей системой, заданной конечным пользователем. Предпочтительно, для того, чтобы удовлетворить требованиям к конструкции сканера для широкого диапазона прикладных задач, должен быть спроектирован, изготовлен и внесен в инвентарный перечень набор различных плат 217 обработки и декодирования цифрового сигнала. Некоторые платы должны поддерживать возможность работы с тремя центральными процессорами, тогда как другие платы должны поддерживать пять или более центральных процессоров. Некоторые платы можно было бы обеспечить специальными алгоритмами декодирования, интерфейсами ввода/вывода, входными 15 вспомогательными средствами низкоскоростных сканеров и т.п. В соответствии с другим аспектом настоящего изобретения, эти базисные модули и сборочные компоненты используются в сочетании с компьютерно-интегрированной системой проектирования и изготовления, показанной на фиг. 6, для того, чтобы эффективно проектировать и производить широкий диапазон голографических лазерных сканеров, имеющих рабочие характеристики, уникально приспособленные к потребностям конкретных конечных пользователей. Как показано на фиг. 6, система настоящего изобретения реализуется в виде сети компьютерных систем, содержащей: первую систему управления базами данных (СУБД 1) 230 для сохранения и управления информационной моделью, относящейся к инвентарному перечню модулей, сборочных модулей (сборочных компонентов), доступных в пределах системы; одну или более компьютерных рабочих станций 231 проектирования голографических сканеров (HSD), для проектирования голографических лазерных сканеров, их подсистемы и сборочные компоненты согласно принципам настоящего изобретения; вторую систему управления базами данных (СУБД 2) 232 для сохранения и управления информационными моделями (например, двух-, трехмерными геометрическими моделями, моделями геометрической оптики, аналитическими моделями, и т.д.) относительно конструкций модулей и сборочных компонентов, получаемых с рабочих станций проектирования голографических сканеров; сетевой информационный сервер(компьютерная система) 233 для сохранения и обслуживания информационных моделей базы данных (содержат информационные файлы различных сортов), обслуживаемый системами СУБД 1 и СУБД 2, так, чтобы другие компьютерные системы в пределах сети могли получать доступ к таким моделям всякий раз, когда это необходимо; и систему 234 для изготовления голографических лазерных сканеров с использованием проектов и моделей, хранимых в сетевом информационном сервере 233. Затем голографические лазерные сканеры, произведенные с использованием системы компьютеризированного производства, продаются и распределяются с использованием систем 235 продажи,сбыта и распределения в пределах возможности производителя. Каждая из таких компьютерных систем распределения может быть расположена в любом месте мира и таким образом могла бы быть связана посредством глобальной сети (ГС,WAN), такой как Интернет. Если системы расположены в тесной близости, то они могли бы быть связаны локальной сетью (LAN), в зависимости от потребностей изготовителя. В иллюстративном варианте воплощения каждая из компьютерных систем сети связи поддерживает операционную систему Windows NT посредст 004671 16 вом использования программного обеспечения корпорации Microsoft, Redmond, Калифорния, и сетевого протокола TCP/IP. Следует заметить, что информационные файлы, поддерживаемые системами 232 и 230 баз данных, которые требуются для создания проектов сканеров (в Web-узле производителя),сделаны доступными для системы 3 баз данных,показанных на фиг. 2, посредством сетевого сервера 233, показанного на фиг. 2 и 7. В иллюстративном варианте воплощения сетевой сервер 233 осуществляется в виде сервера протокола передачи файлов (FTP) и подключается к сервисной компании (ISP) 3 для совместимости с Web-сетью и выбранным информационным файлом, совместно используемым в сети Интернет, используя, например, протокол передачи файлов (FTP). Реляционные системы СУБД 1 и СУБД 2 управления базами данных могут быть разработаны, используя коммерчески доступную программу реляционной системы баз данных, например, такую, как программа 4D, версия 6.0, от корпорацииACI US; Access от корпорации Microsoft; язык структурированных запросов (SQL) от корпорацииSybase, Inc., и т.д. Функция СУБД 1 состоит в том,чтобы обслуживать "библиотеку материальнопроизводственных запасов", которая отслеживает и управляет инвентарным перечнем произведенных модулей или сборочных компонентов, которые либо были помещены в инвентарный перечень,либо удалены оттуда, чтобы удовлетворить требованиям производства. Для воплощения такой системы способом, хорошо известным в технике управления инвентарным перечнем сборочных единиц, могут быть использованы методы нанесения/индексирования штрих-кодов. Функция СУБД 2 состоит в том, чтобы запоминать и управлять проектами модуля и сборочных компонентов, которые были предварительно спроектированы в связи с другими проектами голографических сканеров, которые когда-либо могут быть произведены. Рабочие станции 231 проектирования голографических сканеров (HSD) могут быть воплощены способом, описанным более подробно выше. В связи с этим следует отметить, что рабочие станции 231 проектирования голографических сканеров (HSD), используемые в проектировании механических компонентов голографических сканеров, могут иметь средства моделирования трехмерного автоматизированного проектирования (CAD) (например, AUTOCAD),хорошо известные в технике). Производственная система 234 обычно может включать станки с ЧПУ (числовым программным управлением), роботы, устройства указания и позиционирования, сборочные крепления, сборочные линии и т.п. Хотя структуры,элементы и процессы в основном известны в технике, они, как и следовало ожидать, могут варьироваться от варианта к варианту воплоще 17 ния системы изобретения. Несмотря на этот факт, подсистемы настоящего изобретения могут в основном компоноваться в соответствии с требованиями проектов, обеспеченных рабочими станциями проектирования голографических сканеров (HSD), описанными выше. На фиг. 6 иллюстрируется обобщенный способ проектирования и производства голографических лазерных сканеров с использованием совместимой с Web-сетью системой компьютеризованного производства настоящего изобретения. Как показано в блоке А этого чертежа, первая стадия способа включает использование системы управления базой данных(СУБД 1) для создания модели реляционной базы данных (т.е. МРБД 1, DBM1) для сконструированных модулей и сборочных компонентов лазерных сканеров, доступных в библиотеке материально-производственных запасов. Вторая стадия способа включает использование СУБД 2 для создания модели реляционной базы данных(т.е. МРБД 2, DBM2) для проектов модулей и сборочных компонентов лазерных сканеров,которые уже были предварительно созданы во время проектирования других голографических лазерных сканеров. Следует отметить, что модель реляционной базы данных (МРБД 2) снабжает библиотеку проектов геометрическими моделями, моделями геометрической оптики и/или аналитическими моделями модулей и сборочных компонентов голографических лазерных сканеров модульной конструкции. Третья стадия способа включает поддержание зеркальных изображений моделей реляционной базы данных МРБД 1 и МРБД 2 на информационном сетевом сервере 233. Таким образом, каждая рабочая станция проектирования голографических сканеров (HSD), а также производственная рабочая станция и компьютерная система в пределах производственной системы обеспечивается доступом к информации, сохраненной там по глобальной информационной сети,так, как это необходимо или желательно. Как показано в блоке Г, следующая стадия способа включает проектирование голографического лазерного сканера на одной или более рабочих станциях проектирования голографических сканеров, используя информацию библиотеки материально-производственных запасов и проектов, хранимую в информационном сетевом сервере. В этом альтернативном варианте воплощения процесса проектирования настоящего изобретения каждая рабочая станция проектирования голографических сканеров (HSD) предпочтительно снабжается несколькими "инструментальными средствами" компьютерного программного обеспечения, которые облегчают проектирование голографических лазерных сканеров модульной конструкции, а именно - средство отображения инвентарного перечня (например, клиентская программа) для отображения того, какие модули и сборочные компонен 004671 18 ты являются доступными в библиотеке материально-производственных запасов, каково количество, по какой цене и т.д.; средство отображения инвентарного перечня (например, клиентская программа) для отображения того, какие проекты модулей и проекты сборочных компонентов уже были предварительно созданы и доступны для загрузки из сетевого информационного сервера; и средство выбора модуля/сборочного компонента инвентарного перечня (например, клиентская программа) для выбора того, какие модули и сборочные компоненты из библиотеки материально-производственных запасов (модели реляционной базы данных,МРБД 1) или из библиотеки материальнопроизводственных запасов (МРБД 2) будут использоваться в проектировании голографических лазерных сканеров модульной конструкции. Когда система 3 базы данных (или разработчик сканера) использует средство выбора модуля/сборочного компонента, древовидная структура проекта голографического сканера,как показано на фиг. 7, анализируется системой 3 базы данных (или отображается на графическом пользовательском интерфейсе (GUI) рабочей станции проектирования голографических сканеров (HSD) для анализа разработчиком сканера. В основе этой графической древовидной структуры лежит информационная структура(например, модели реляционных баз данных),которая запоминает различные информационные файлы, связанные с каждым из модулей и сборочных модулей (т.е. сборочных компонентов) "модуляризованного" голографического лазерного сканера согласно проекту. Эта структура может рассматриваться как "системная модель" для голографического сканера согласно проекту. Хотя каждый голографический лазерный сканер может иметь в основном ту же самую архитектуру системы, структура его конкретных модулей и сборочных компонентов может и должна варьироваться от одного проекта сканера к другому проекту сканера. Структура сборочных компонентов данного проекта будет зависеть от того, какие модули и сборочные компоненты выбраны во время процесса проектирования. Система 3 базы данных (или разработчик сканера) может получать доступ к сетевому информационному серверу 233 и использовать средство отображения инвентарного перечня для определения того, какие конкретные модули и сборочные модули (сборочные компоненты) имеются в библиотеке материально-производственных запасов производителя,какова настоящая цена их изготовления, их наличие и т.п Система 3 базы данных (или разработчик голографического сканера) может получать доступ к сетевому информационному серверу 233 и использовать средство отображения проекта для определения того, какие конкретные модули и сборочные компоненты уже были 19 предварительно разработаны в течение предыдущих процессов проектирования сканеров и могут быть полезны в настоящем проекте. Когда средство отображения проекта запускается из системы 3 базы данных (или рабочей станции 231 проектирования голографических сканеров (HSD, информационные модели модулей и сборочных компонентов в модели реляционной базы данных, МРБД 2 могут быть просмотрены и проанализированы. Иллюстративное изображение на экране дисплея приводится на фиг. 8. В этом изображении на экране дисплея модули предыдущего проекта сканера("Проект А") обозначены как M1, М, М 3 А и М 4 А. Сборочные компоненты модуля М 1 А обозначены как М 1 А 1, М 1 А 2, М 1 А 3 и М 1 А 4. Сборочные компоненты модуля М обозначены какM1, М 2, М 3, М 4 и М 5. Сборочные компоненты модуля М 3A обозначены как М 3 А 1, М 3 А 2,М 3 А 3 и М 3 А 4. Несмотря на то, что на экране дисплея нет подробной информации, каждый сборочный компонент имеет подробную информацию относительно его проекта, технических требований и рабочих характеристик, которые могут быть легко отображены, посредством простого надавливания на ячейку экрана дисплея, связанную со сборочным компонентом. Понятно, что графический пользовательский интерфейс этого средства отображения проекта (например, программы) может варьироваться от одного варианта воплощения настоящего изобретения к другому. На основе технических требований и ожидаемой стоимости проектов модулей, отображаемых с использованием средства представления проекта, система 3 базы данных (или разработчик сканера) может определять, какие проекты больше всего подходят для использования в проекте конструкции настоящего сканера. Когда система 3 базы данных (или разработчик сканера) находит, что некоторый модуль или сборочный компонент удовлетворяет требованиям проекта, тогда модуль или сборочный компонент может быть выбран следующим образом:(1) применение средства отображения проекта(или его функционального эквивалента) для выбора модуля или сборочного компонента из библиотеки проектов (например, посредством"щелчка" по его графическому символу на экране); (2) конструирование/создание древовидной структуры проекта голографического сканера;(3) "перетаскивание" выбранного символа проекта модуля или сборочного компонента в и по древовидной структуре проекта голографического сканера; и "опускание" этого символа в то местоположение модуля или сборочного компонента древовидной структуры, где должен быть достигнут выбор. Каждый раз выполняется такая операция перетаскивания и опускания(вручную проектировщиком сканера или автоматизированным способом системой 3 баз данных), разнообразные информационные файлы, 004671 20 связанные с выбранным модулем или сборочным компонентом, автоматически передаются из сетевого информационного сервера 233 в информационную структуру, лежащую в основе древовидной структуры проекта голографического сканера (хранимой либо в рабочей станции проектирования голографических сканеров(HSD), либо в системе 3 баз данных, в зависимости от того, какой случай имеет место. Когда запускается средство отображения инвентарного перечня, информационные модели модулей и сборочных компонентов в модели реляционной базы данных, МРБД 1 могут быть просмотрены. Для того, чтобы обеспечить унифицированный подход к процессу проектирования сканеров, изображение на экране дисплея, показанное на фиг. 8, также предпочтительно используется для отображения внесенных в инвентарный перечень модулей и сборочных компонентов. Однако, чтобы отличать проекты модулей и сборочных компонентов, находящиеся в библиотеке проектов, от изготовленных модулей и сборочных компонентов,находящихся в библиотеке материальнопроизводственных запасов, могут быть использованы графические индикации (или методы цветной маркировки) для того, чтобы прояснить, какие модули и сборочные компоненты находятся в библиотеке материально-производственных запасов, а какие модули и сборочные компоненты находятся в библиотеке проектов (и не изготовлены). При использовании настоящего изобретения специалистам в данной области техники будут понятны альтернативные методы для отображения таких моделей. На основе технических требований, доступности и показателей себестоимости модулей и сборочных компонентов, отображаемых с использованием средства отображения материально-производственных запасов, разработчик сканера может определять, какие проекты больше всего подходят для использования в рабочем проекте конструкции данного сканера, способом, описанным выше. Когда разработчик сканера находит, что некоторый модуль или сборочный компонент удовлетворяет требованиям проекта, тогда модуль или сборочный компонент может быть выбран следующим образом:(1) использовать средства отображения материально-производственных запасов (или его функционального эквивалента) для выбора модуля или сборочного компонента из системы баз данных СУБД 1 материально-производственных запасов (например, посредством "щелчка" по его графическому символу на экране); (2) создать древовидную структуру проекта голографического сканера; (3) "перетащить выбранный символ проекта модуля или сборочного компонента по и в древовидную структуру проекта голографического сканера; и "опустить этот символ в то местоположение модуля или сборочного компонента древовидной структуры, в котором должен быть реализован этот выбор. 21 Каждый раз, когда выполняется такая операция перетаскивания и опускания (вручную проектировщиком сканера или автоматизированным способом системой 3 баз данных), разнообразные информационные файлы, связанные с выбранным модулем или сборочным компонентом,автоматически передаются из сетевого информационного сервера в информационную структуру, лежащую в основе древовидной структуры проекта голографического сканера (хранимой либо в рабочей станции проектирования голографических сканеров (HSD), либо в системе 3 баз данных, в зависимости от того, какой случай имеет место. При использовании средств отображения проектов и материально-производственных запасов в сочетании с древовидной структурой проекта голографического сканера настоящего изобретения базовая модель для голографического лазерного сканера согласно проекту может быть создана с минимальными затратами. Однако следует отметить, что не все сборочные компоненты могут быть выбраны во время этой стадии проектирования, если кто-то желает оптимизировать проект сканера различными способами, описанными в международной патентной заявке PCT/US96/20525. В таких случаях,где желательна оптимизация, необходимо отсрочить выбор конкретных сборочных компонентов (например, боковых стенок корпуса, который задает высоту сканера; зеркал поворота луча, которые также определяют высоту корпуса сканера, и т.п.) до тех пор, пока не будет завершен процесс проектирования. Базовая модель должна иметь набор фиксированных параметров сканера, задаваемый выбором конкретных модулей и сборочных компонентов. Другие параметры могут быть заданы разработчиком на основе упорного поиска и опыта. Варьируемые параметры проекта системы могут быть определены посредством использования вышеописанных методов геометрического и аналитического моделирования для достижения оптимальных значений для таких варьируемых параметров системы. Как только эти параметры определены, проектировщик может вернуться к сетевому информационному серверу 233 и выбрать сборочные компоненты, которые удовлетворяют оптимизированным параметрам. После этого система 3 базы данных (или разработчик сканера) может обновить древовидную структуру проекта голографического сканера (т.е. модель системы сканера) и, таким образом, модель сканера согласно проекту. В конце процесса проектирования будет создан полный набор структурных параметров, необходимый для использования в производстве "оптимизированных" голографических развертывающих дисков вышеописанным способом. Как показано в блоке Д, после окончания проектирования голографического сканера могут использоваться информационные модели, 004671 22 содержащие его параметры, для того, чтобы должным образом обновить библиотеку проектов (МРБД 2), таким образом увеличивая проектные возможности системы. В блоке Е модули или сборочные компоненты (например, развертывающий диск) производятся согласно законченному проекту голографического сканера. Затем, на основе производственной деятельности, библиотека (МРБД 1) материально-производственных запасов модулей или сборочных компонентов периодически обновляется, чтобы отслеживать состояние материально-производственных запасов производителя. Как показано в блоке Ж, собирается законченная конструкция голографического сканера,компонуются его параметры и проверяется его изготовление, как описано выше. В вышеописанном процессе проектирования голографический развертывающий диск считался сборочным компонентом, характеризуемым наличием нескольких варьируемых параметров, которые определяются посредством применения процедур проектирования настоящего изобретения. Однако в некоторых прикладных задачах могло бы быть целесообразным предварительно проектировать и вносить в инвентарный перечень набор проектов разворачивающих дисков для выбора во время процесса проектирования, во многом подобно параболическому собирающему зеркалу, сборочному компоненту М 3 А 3, на изображении экрана дисплея по фиг. 8. В других вариантах воплощения может быть предпочтительным изготавливать на заказ проект голограммных оптических элементов(ГОЭ) на голографическом развертывающем диске,для того, чтобы использовать преимущества различных процедур оптимизации проекта, раскрытых здесь. Однако даже в таких вариантах воплощения размер пластин развертывающего диска (например,диаметром 8,66 дюймов (22 см) или 6,0 дюймов(15,24 см будет сборочным компонентом, который разработчик обязательно выберет во время стадии предварительного проектирования процесса проектирования для модуляризованных голографических сканеров, используя базы данных библиотеки материально-производственных запасов и проектов. В других вариантах воплощения для заказного проекта может быть предпочтительна целая голографическая система сканирования, для удовлетворения технических условий и требований конкретного конечного пользователя. Хотя различные варианты воплощения лазерного сканера были описаны в связи с линейными и двухмерными применениями сканирования символов кодов, однако должно быть понятно, что устройство и способы сканирования настоящего изобретения одинаково подходят для сканирования алфавитно-цифровых символов (например, текстовой информации) в применениях оптического распознавания символов(OCR), а также для сканирования графических изображений в технике графического сканирования. Выше были описаны несколько модификаций к иллюстративным вариантам воплощения настоящего изобретения. Однако должно быть понятно, что специалисту в данной области техники будут понятны различные другие модификации к иллюстративным вариантам воплощения настоящего изобретения. Предполагается,что все такие модификации и вариации должны быть в пределах раскрытия настоящего изобретения, объем защиты которого определяется формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Голографический лазерный сканер модульной конструкции, содержащий модуль оптической скамьи и корпуса,включающий в себя в качестве сборочных компонентов оптическую скамью, корпус с выходным окном сканирования,модуль голографического развертывающего диска и фотоприемника, включающий в себя в качестве сборочных компонентов голографический лазерный развертывающий диск, двигатель развертки, одну или более плат фотоприемника и обработки сигналов и установочный узел двигателя с платой,множество модулей сканирующих устройств, каждый из которых включает в себя в качестве сборочных компонентов модуль генерации лазерного луча, опорную пластину для установки упомянутого модуля генерации лазерного луча, зеркало поворота выходного луча и юстируемую крепежную скобу, и 24 модуль цифровой обработки сигнала и ввода/вывода, содержащий в качестве сборочных компонентов системную плату центрального процессора (ЦП) с одним или более центральными процессорами (ЦП) и схемами ввода/вывода. 2. Голографический лазерный сканер по п.1, в котором упомянутый модуль оптической скамьи и корпуса имеет первый набор предварительно выполненных отверстий для пропускания концов опорных штырьков, связанных с установочным узлом двигателя с платой, и второй набор предварительно выполненных отверстий для совместной установки упомянутой опорной пластины и упомянутой юстируемой крепежной скобы относительно упомянутой оптической скамьи. 3. Голографический лазерный сканер по п.1, в котором упомянутый корпус содержит боковые стенки и крышку корпуса, которая в целом согласуется с упомянутым модулем корпуса оптической скамьи и проектируется таким образом, чтобы использоваться с множеством разнообразных боковых стенок различной высоты. 4. Голографический лазерный сканер по п.1, в котором упомянутая юстируемая крепежная скоба позволяет юстировать угол наклона упомянутого зеркала поворота выходного луча по такому диапазону углов, который обеспечивает достижение требуемой структуры растра лазерного сканирования, которая должна проецироваться через упомянутое выходное окно сканирования.
