Кран для выдачи напитков
Формула / Реферат

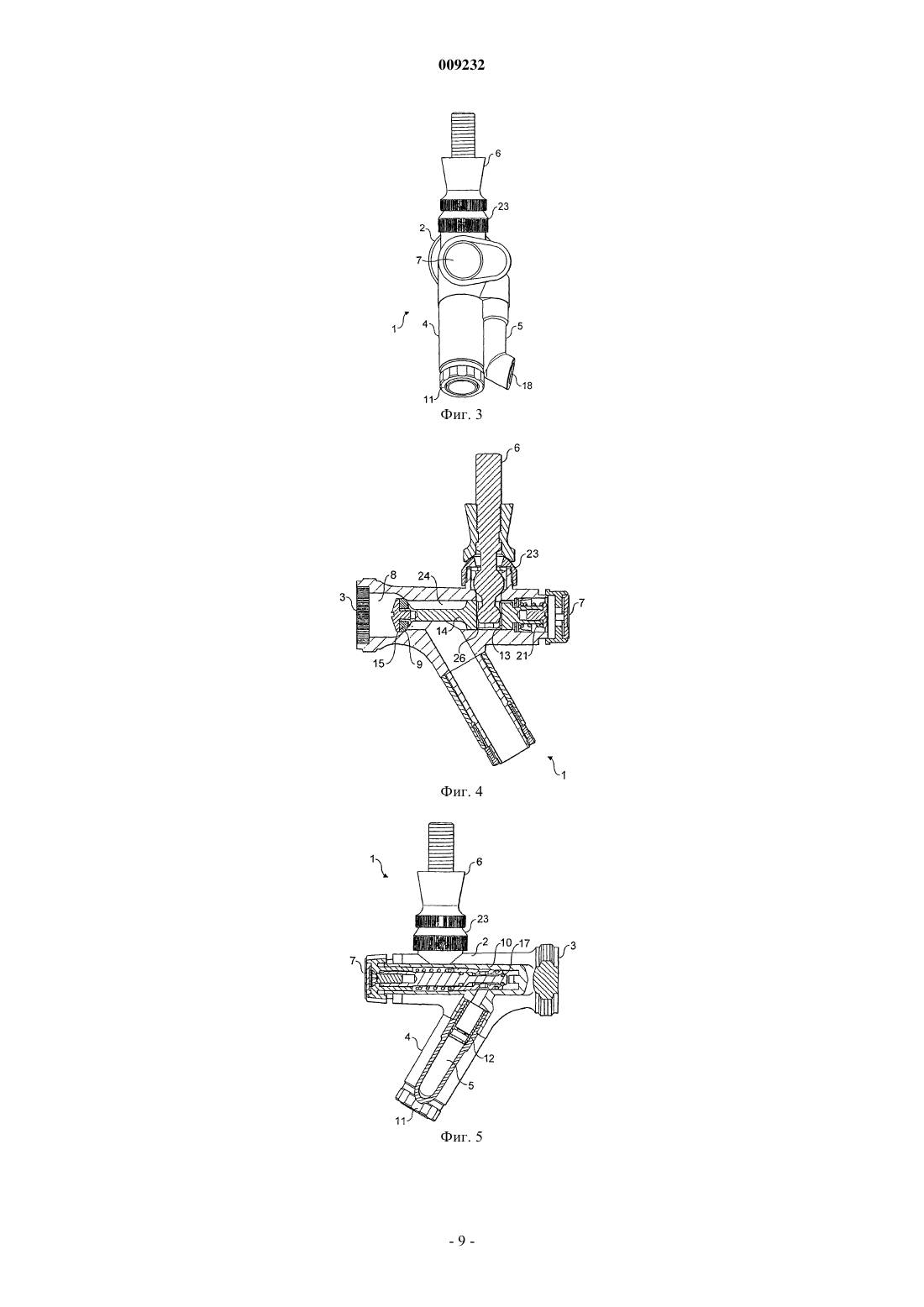

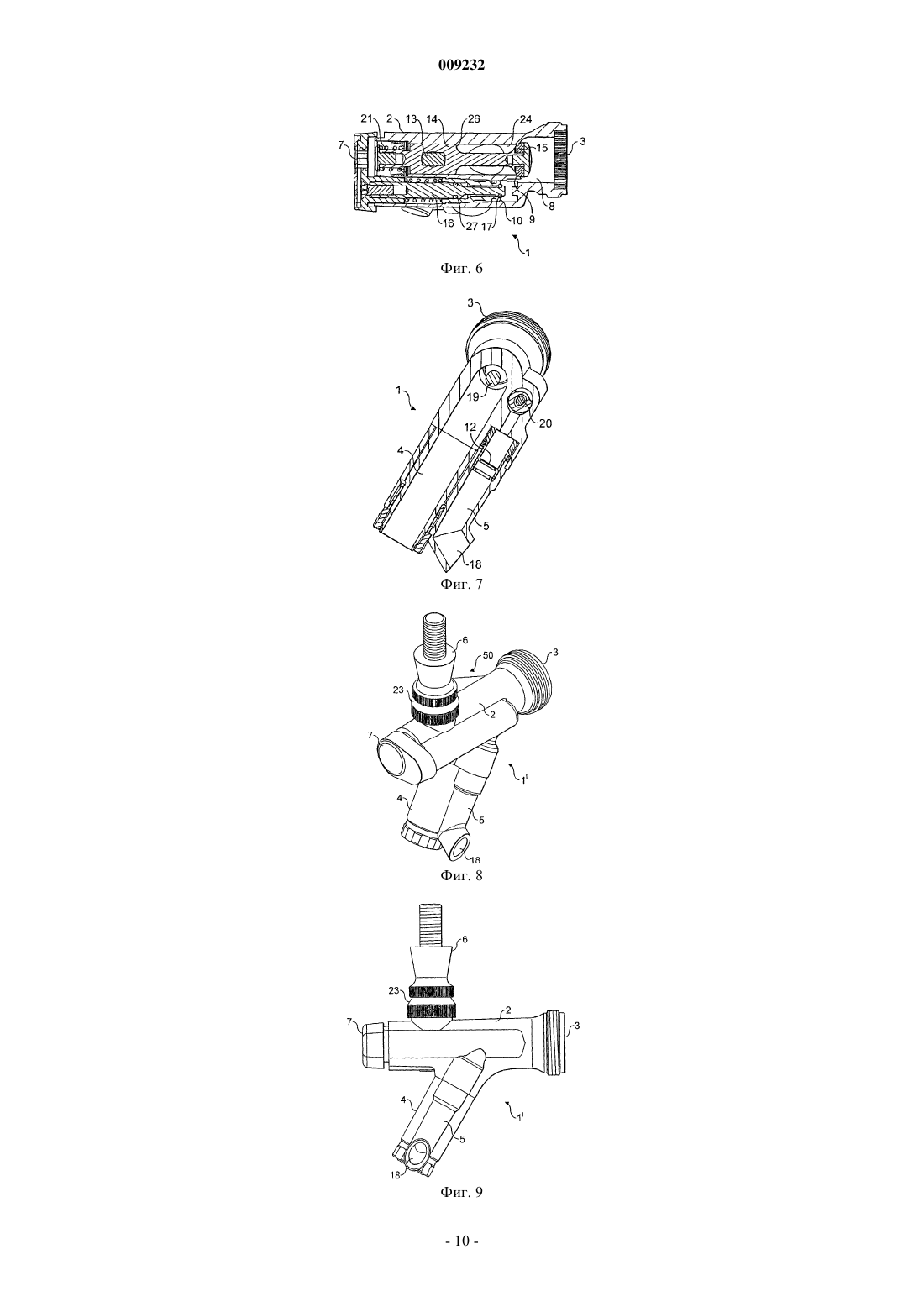

1. Кран, пригодный для выдачи газосодержащего напитка, включающий корпус, горизонтальный впускной патрубок, первичную и вторичную продолжающуюся вниз трубки, причем кран имеет первичный и вторичный пути потока:
первичный путь потока для выдачи жидкой части напитка включает горизонтально ориентированный первичный клапан, который содержит шток первичного клапана, способного аксиально перемещаться относительно горизонтального впускного патрубка между закрытым и открытым положениями, и уплотнение первичного клапана, первичную продолжающуюся вниз трубку, расположенную дальше по ходу от первичного клапана, так что в закрытом положении первичного клапана напиток, входящий в горизонтальный впускной патрубок, не может протекать через первичную продолжающуюся вниз трубку;
вторичный путь потока для выдачи пенной части напитка включает ограничитель потока для создания турбулентности в напитке, протекающем через вторичный путь потока, так чтобы создавать пену, причем вторичный путь потока включает горизонтально ориентированный вторичный клапан, содержащий шток вторичного клапана и уплотнение вторичного клапана, способное аксиально перемещаться относительно горизонтального впускного патрубка и седлом вторичного клапана между закрытым и открытым положениями, вторичную продолжающуюся вниз трубку, расположенную дальше по ходу от вторичного клапана, так что в закрытом положении вторичного клапана напиток, входящий в горизонтальный впускной патрубок, не может протекать через вторичную продолжающуюся вниз трубку;
при этом первичный клапан оперативно соединен с рукояткой, ориентированной перпендикулярно горизонтальному впускному патрубку, так что поворот рукоятки, по существу, в вертикальной плоскости вызывает открывание или закрывание первичного клапана; причем приведение в действие вторичного клапана заставляет вторичный клапан открываться или закрываться.
2. Кран по п.1, в котором корпус крана образует первичный и вторичный каналы.
3. Кран по п.2, в котором первичный клапан расположен в первичном канале.
4. Кран по п.2, в котором вторичный клапан расположен во вторичном канале.
5. Кран по п.3 или 4, в котором первичный и вторичный каналы обеспечивают пути доступа напитка к соответствующей первичной и вторичной трубкам.
6. Кран по любому из предшествующих пунктов, дополнительно содержащий камеру, смежную горизонтальному впускному патрубку.
7. Кран по п.6, в котором выпуск напитка из камеры предотвращается посредством соответствующего первичного и вторичного клапанов.
8. Кран по любому из предшествующих пунктов, в котором первичный клапан включает аксиально перемещаемый шток первичного клапана, уплотнение первичного клапана и седло первичного клапана.
9. Кран по любому из предшествующих пунктов, в котором вторичный клапан включает аксиально перемещаемый шток вторичного клапана, уплотнение вторичного клапана и седло вторичного клапана.
10. Кран по любому из предшествующих пунктов, в котором рукоятка оперативно соединена со штоком первичного клапана посредством рукоятки, поворотно установленной в корпусе крана так, что поворот рукоятки вынуждает часть рукоятки, которая продолжается внутри корпуса крана и расположена в выемке в штоке первичного клапана, перемещать шток первичного клапана.
11. Кран по любому из предшествующих пунктов, дополнительно включающий кнопку, оперативно соединенную со штоком вторичного клапана, для инициирования закрывания или открывания вторичного клапана.
12. Кран по любому из предшествующих пунктов, в котором рукояткой и кнопкой можно управлять независимо друг от друга или одновременно.
13. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз первичная трубка ориентирована под углом более 90ш к оси горизонтального впускного патрубка и продолжается от горизонтального впускного патрубка.
14. Кран по п.13, в котором продолжающаяся вниз первичная трубка ориентирована под углом между 115 и 125ш к оси горизонтального впускного патрубка.
15. Кран по п.14, в котором продолжающаяся вниз первичная трубка ориентирована под углом 120ш к оси горизонтального впускного патрубка.
16. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз вторичная трубка ориентирована под углом более 90ш к оси впускного патрубка крана и продолжается от впускного патрубка.
17. Кран по п.16, в котором продолжающаяся вниз вторичная трубка ориентирована под углом между 115 и 125ш.
18. Кран по п.17, в котором продолжающаяся вниз вторичная трубка ориентирована под углом 120ш к оси горизонтального впускного патрубка.
19. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз вторичная трубка снабжена средством для направления вторичного пути потока так, чтобы напиток выпускался под углом между 0 и 60ш к горизонтали.
20. Кран по любому из предшествующих пунктов, в котором средство для направления вторичного пути потока включает продолжающуюся вниз вторичную трубку, снабженную изгибом и выпускным патрубком, имеющим ось под углом от 0 до 60ш к горизонтали.
21. Кран по п.19 или 20, в котором вторичный путь потока продолжается, по существу, поперечно напитку, выданному в емкость.
22. Кран по любому из предшествующих пунктов, в котором ограничителем потока является диафрагма, имеющая одно или более отверстий.
23. Кран по п.22, в котором диафрагма имеет от двух до восьми отверстий.
24. Кран по любому из предшествующих пунктов, в котором при использовании первичная трубка выпускает напиток с отклонением от вертикали в емкость.
25. Кран по любому из предшествующих пунктов, дополнительно содержащий устройство регулирования потока для изменения скорости потока напитка через кран.

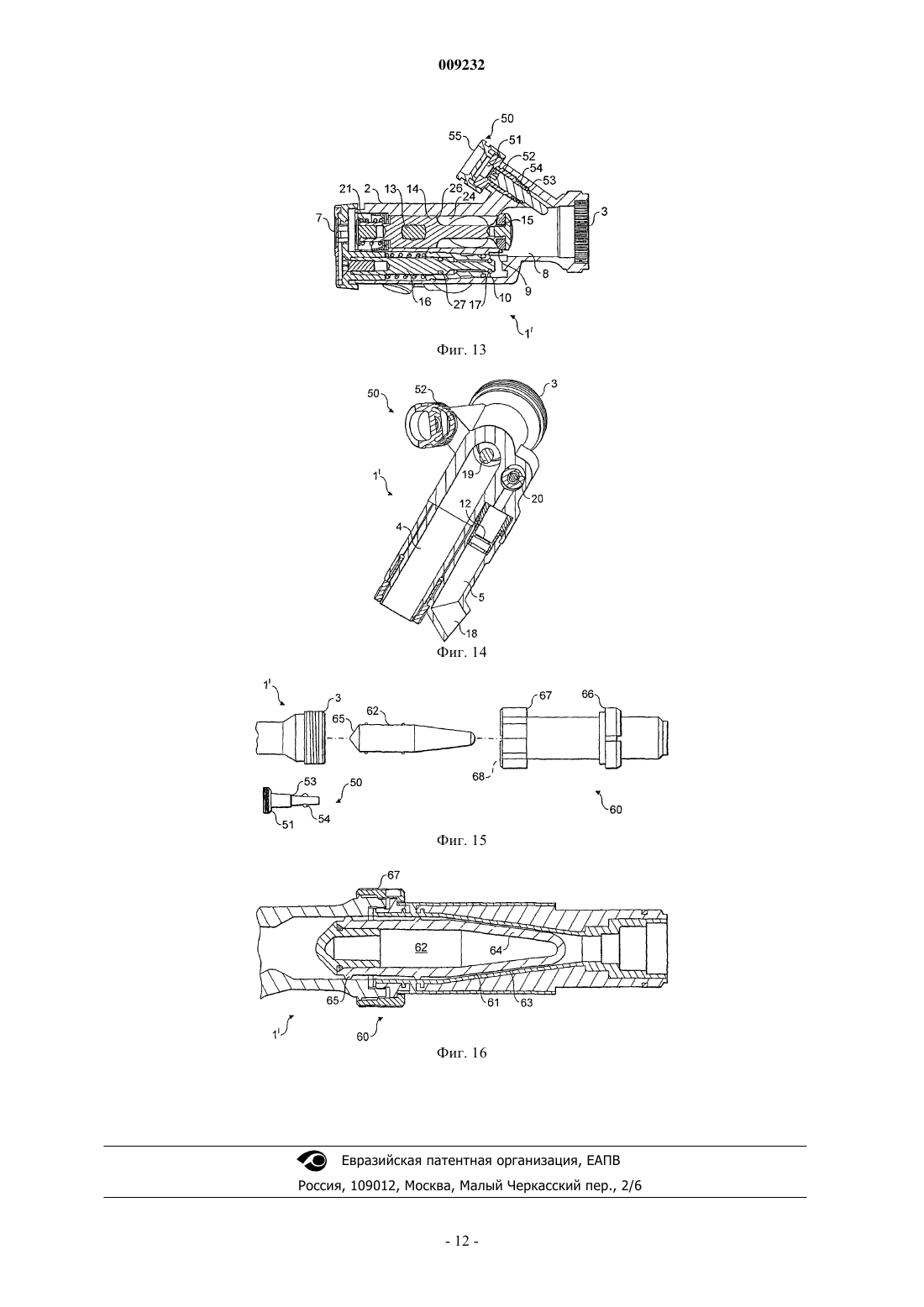

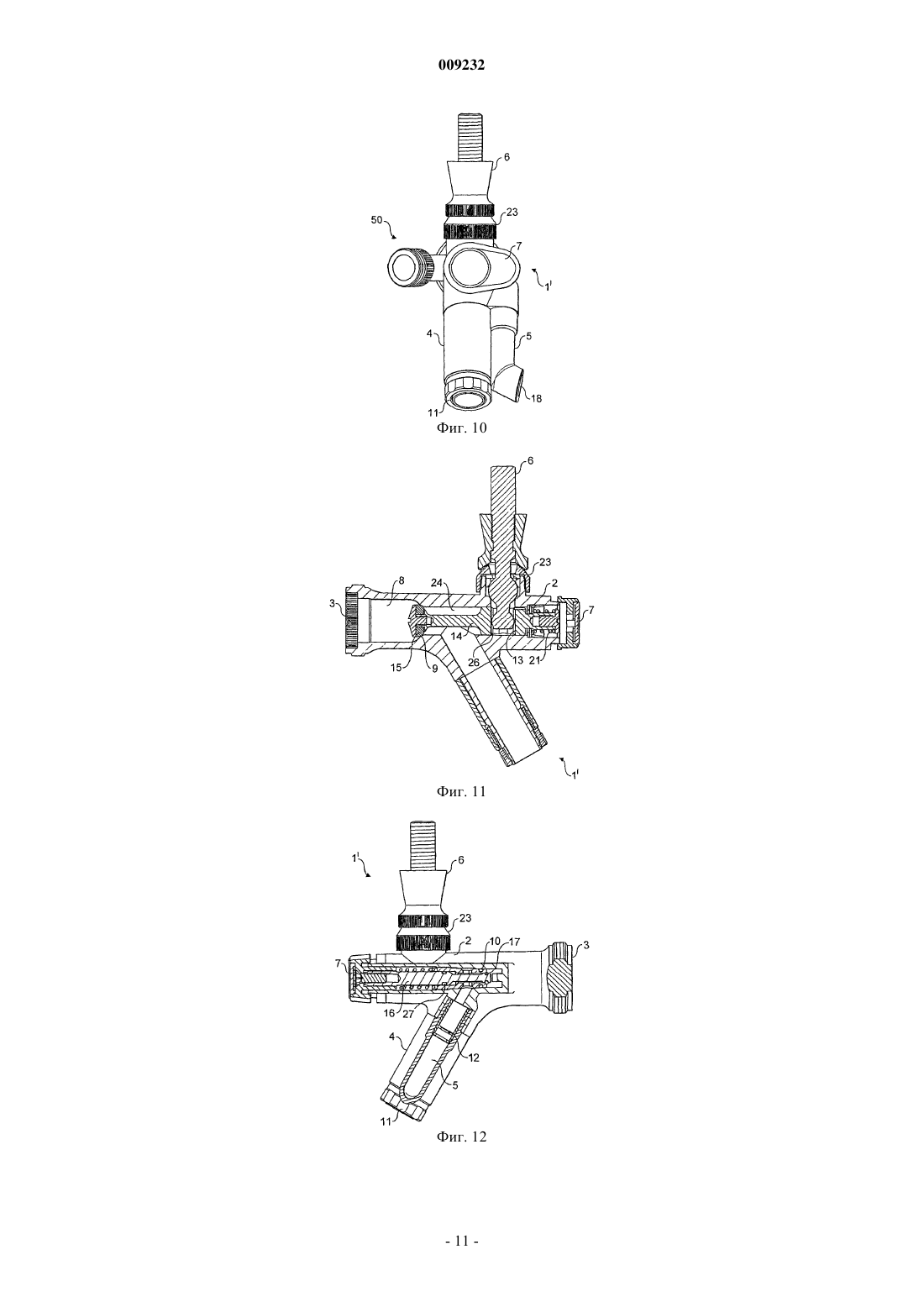

26. Кран по п.25, дополнительно содержащий регулировочное средство, расположенное на корпусе крана и смежное горизонтальному впускному патрубку; устройство регулирования потока включает корпус, прикрепляемый к горизонтальному впускному патрубку крана, но расположенный перед ним, причем корпус устройства регулирования потока содержит увеличенный путь для потока; при этом устройство регулирования потока дополнительно содержит подвижную плавающую торпеду, расположенную внутри увеличенного пути корпуса устройства регулирования потока, при этом положение плавающей торпеды может регулироваться посредством регулировочного средства крана, оперативно соединенного с плавающей торпедой; причем корпус устройства регулирования потока и плавающая торпеда имеют сопрягаемые поверхности соответствующей формы, которые, когда расположены отдельно друг от друга, позволяют напитку протекать между ними в горизонтальный впускной патрубок крана и которые, когда находятся во взаимодействии (контакте), препятствуют протеканию напитка между ними, так чтобы можно было варьировать поток напитка, входящего в горизонтальный впускной патрубок крана.

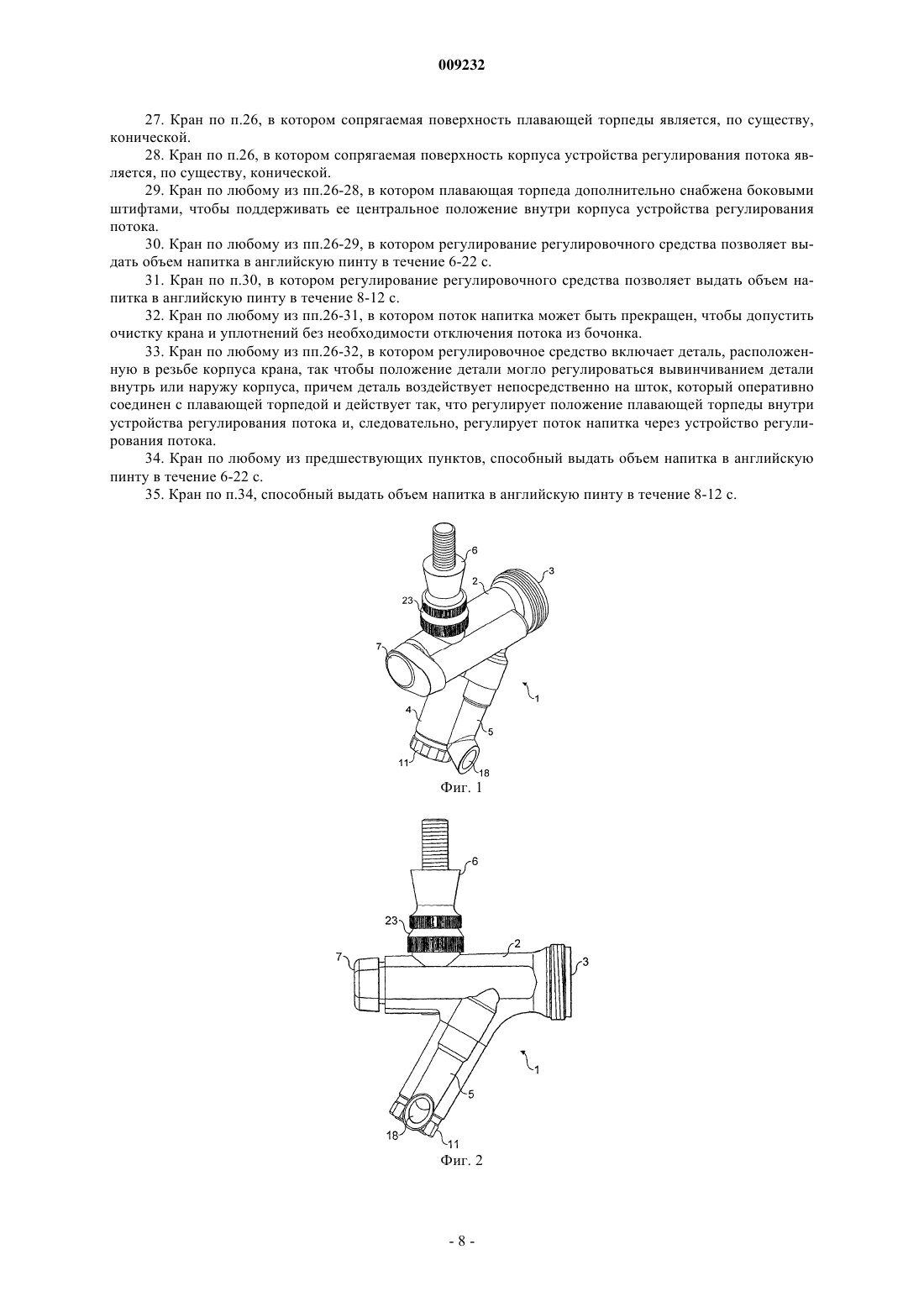

27. Кран по п.26, в котором сопрягаемая поверхность плавающей торпеды является, по существу, конической.
28. Кран по п.26, в котором сопрягаемая поверхность корпуса устройства регулирования потока является, по существу, конической.
29. Кран по любому из пп.26-28, в котором плавающая торпеда дополнительно снабжена боковыми штифтами, чтобы поддерживать ее центральное положение внутри корпуса устройства регулирования потока.
30. Кран по любому из пп.26-29, в котором регулирование регулировочного средства позволяет выдать объем напитка в английскую пинту в течение 6-22 с.
31. Кран по п.30, в котором регулирование регулировочного средства позволяет выдать объем напитка в английскую пинту в течение 8-12 с.
32. Кран по любому из пп.26-31, в котором поток напитка может быть прекращен, чтобы допустить очистку крана и уплотнений без необходимости отключения потока из бочонка.
33. Кран по любому из пп.26-32, в котором регулировочное средсттю включает деталь, расположенную в резьбе корпуса крана, так чтобы положение детали могло регулироваться вывинчиванием детали внутрь или наружу корпуса, причем деталь воздействует непосредственно на шток, который оперативно соединен с плавающей торпедой и действует так, что регулирует положение плавающей торпеды внутри устройства регулирования потока и, следовательно, регулирует поток напитка через устройство регулирования потока.
34. Кран по любому из предшествующих пунктов, способный выдать объем напитка в английскую пинту в течение 6-22 с.
35. Кран по п.34, способный выдать объем напитка в английскую пинту в течение 8-12 с.
Текст
009232 Данное изобретение относится к кранам, пригодным для выдачи газосодержащих напитков, таких как пиво, эль, портер, стаут или лагер. В частности, данное изобретение относится к кранам, имеющим первичный выпускной патрубок для выдачи жидкой части напитка и вторичный выпускной патрубок для выдачи пенной части напитка. Обычно при выдаче напитков в розлив, бочонок с напитком питает один или более кранов через трубопровод для напитка посредством насоса или избыточного давления, чтобы, когда пользователь открывает кран, тот выдавал напиток. ЕР-А-1138628 описывает устройство для выдачи напитка в емкость, включающее один или более кранов, образующих два пути потока напитка. Один из путей потока напитка снабжен ограничителем потока для создания турбулентности в потоке напитка, для того чтобы создавать пену. Устройство также содержит средство для направления пути потока вспененного напитка между 0 и 60 по горизонтали в выпускной патрубок таким образом, чтобы предотвратить разбрызгивание в емкости. Проблема с известными кранами, включая тот, что описан в ЕР-А-1138628, заключается в скорости выдачи, т.е. объемная скорость потока в емкость может быть слишком медленной для выдачи напитков в некоторых ситуациях. Одно возможное решение этой проблемы - использование кранов, имеющих больший диаметр канала, и трубопроводов для напитка, имеющих больший внутренний диаметр. Однако существует установившаяся инфраструктура трубопроводов для напитков в торговых точках, таких как пивные. Следовательно, будет чрезвычайно дорого усовершенствовать трубопроводы для напитков. Другие существующие решения вышеупомянутых проблем включают различные методы увеличения скорости потока напитка, например, путем нагнетания напитка к кранам под большим давлением. К сожалению, это частное решение имеет свой недостаток, а именно, увеличение давления в трубопроводе приводит к увеличению разбрызгивания во время выдачи напитка, что очень не желательно. Кроме того,существующие решения дороги при покупке и установке сопутствующего оборудования, а сопутствующее оборудование занимает полезное пространство за стойкой. Понятно, что объемная скорость потока (включая напиток), проходящего через трубу, зависит от ряда факторов, двумя наиболее важными из которых являются внутренняя площадь трубы и скорость потока жидкости через трубу. Следовательно, наиболее простой способ увеличения объемной скорости потока - это увеличение скорости потока либо увеличение внутренней площади трубы. Как объяснено выше, ни одна из этих возможностей недоступна в данной ситуации из-за связанных с ними недостатков и, значит, эти параметры, по существу, зафиксированы в области выдачи напитков. Типичные краны уровня техники обеспечивают существенное ограничение потока напитка жидкости для выдачи. Посредством уменьшения ограничения потока, связанного с краном, объемная скорость потока может быть, по существу, сохранена, но не увеличена. Из уровня техники также понятно, что ускоренная выдача напитка приводит к увеличению разбрызгивания, что затрудняет розлив напитка и ухудшает качество пены. В настоящее время не существует кранов, которые обеспечивают высокую скорость выдачи, уменьшают разбрызгивание и обеспечивают хорошую пену. Поэтому существует потребность в кране, пригодном для выдачи газосодержащего напитка, который обеспечивает меньшее ограничение потока напитка, присоединяется к стандартному оборудованию и приспособлениям, имеющим стандартные внутренние диаметры, и обеспечивает ускоренную выдачу напитков, имеющих хорошую пену, по существу, без сопутствующих недостатков уровня техники. Соответственно, первый объект изобретения предлагает кран, пригодный для выдачи газосодержащего напитка, содержащий корпус, горизонтальный впускной патрубок, первичную и вторичную продолжающиеся вниз выпускные трубки, причем кран имеет первичный и вторичный пути потока. Первичный путь потока для выдачи жидкой части напитка включает горизонтально расположенный первичный клапан, который содержит шток первичного клапана, способного аксиально перемещаться относительно горизонтального впускного патрубка между закрытым и открытым положениями, и уплотнение первичного клапана, первичную продолжающуюся вниз трубку, расположенную дальше по ходу от первичного клапана, так что в закрытом положении первичного клапана предотвращается протекание напитка, входящего в горизонтальный впускной патрубок, через первичную продолжающуюся вниз трубку. Вторичный путь потока для выдачи пенной части напитка включает ограничитель потока для создания турбулентности в напитке, протекающем через вторичный путь потока, чтобы создавать пену, при этом вторичный путь потока содержит горизонтально направленный вторичный клапан, включающий шток вторичного клапана и уплотнение вторичного клапана, способное аксиально перемещаться относительно горизонтального впускного патрубка и седла вторичного клапана между закрытым и открытым положениями, вторичную продолжающуюся вниз трубку, расположенную дальше по ходу от вторичного клапана, так что в закрытом положении вторичного клапана предотвращается протекание напитка, входящего в горизонтальный впускной патрубок, через вторую продолжающуюся вниз трубку. Причем первичный клапан оперативно соединен с рукояткой, ориентированной перпендикулярно горизонтальному впускному патрубку, так что поворот рукоятки, по существу, в вертикальной плоскости заставляет первичный клапан открываться или закрываться.-1 009232 При этом приведение в действие вторичного клапана, например, нажатием на кнопку, оперативно соединенную со штоком вторичного клапана, заставляет вторичный клапан открываться или закрываться. Корпус крана образует первичный канал и вторичный канал. Первичный клапан расположен в первичном канале, а вторичный клапан - во вторичном канале. Первичный и вторичный каналы обеспечивают пути доступа напитка к соответствующим первичной и вторичной трубкам. В частности, кран включает камеру, смежную горизонтальному впускному патрубку. Напиток, входящий в камеру, удерживается от вытекания из камеры соответствующими первым и вторым клапанами. Первичный клапан включает аксиально перемещаемый шток первичного клапана, уплотнение первичного клапана и седло первичного клапана. Вторичный клапан включает аксиально перемещаемый шток вторичного клапана, уплотнение вторичного клапана и седло вторичного клапана. Рукоятка крана оперативно соединена со штоком первичного клапана посредством рукоятки, поворотно соединенной с корпусом крана так, что поворот рукоятки заставляет часть рукоятки, которая продолжается внутри корпуса крана и расположена в выемке штока первичного клапана, перемещать шток первичного клапана. Обычно рукоятка и кнопка работают независимо друг от друга, однако, альтернативно, рукоятка и кнопка могут работать одновременно. Предпочтительно первичная продолжающаяся вниз трубка расположена под более большим углом,чем 90 к оси горизонтального впускного патрубка крана, и увеличивается от горизонтального впускного патрубка. Более предпочтительно первичная продолжающаяся вниз трубка расположена под углом между 115 и 125 к оси горизонтального впускного патрубка и, наиболее предпочтительно под углом 120. Предпочтительно вторичная продолжающаяся вниз трубка расположена под более большим углом,чем 90 к оси горизонтального впускного патрубка крана, и увеличивается от горизонтального впускного патрубка. Более предпочтительно вторичная продолжающаяся вниз трубка расположена под углом между 115 и 125 к оси горизонтального впускного патрубка и наиболее предпочтительно под углом 120. Дополнительно вторичная продолжающаяся вниз трубка снабжена средством для направления вторичного пути потока так, что напиток выпускается под углом между 0 и 60 к горизонтали, причем средство для направления вторичного пути потока включает вторичную продолжающуюся вниз трубку,снабженную изгибом и выпускным патрубком, имеющим ось под углом от 0 до 60 к горизонтали. Наиболее предпочтительно вторичный путь потока продолжается, по существу, поперечно напитку, выданному в емкость. Ограничителем потока вторичной продолжающейся вниз трубки является диафрагма ("пластина с отверстием"), имеющая одно или более отверстий. Предпочтительно диафрагма имеет от двух до восьми отверстий. Первичная продолжающаяся вниз трубка выдает напиток в емкость, отклоняя его от вертикали. Кран может дополнительно включать устройство регулирования потока, изменяющее скорость потока напитка через кран. Кран дополнительно содержит регулировочное средство, расположенное на корпусе крана и смежное горизонтальному впускному патрубку; устройство регулирования потока включает корпус, прикрепленный к горизонтальному впускному патрубку крана, но ближе по ходу от него, корпус устройства регулирования потока включает увеличенный путь для потока; причем устройство регулирования потока дополнительно содержит подвижную плавающую торпеду, расположенную внутри увеличенного пути потока корпуса устройства регулирования потока, при этом положение плавающей торпеды может регулироваться посредством регулировочного средства крана, оперативно соединенного с плавающей торпедой; причем корпус устройства регулирования потока и плавающая торпеда имеют сопрягаемые поверхности соответствующей формы, которые, когда находятся на расстоянии друг от друга, позволяют напитку протекать внутри между ними в горизонтальный впускной патрубок крана, и которые, когда находятся во взаимодействии (контакте), препятствуют протеканию напитка внутри между ними, так чтобы можно было варьировать скорость потока напитка, входящего в горизонтальный впускной патрубок крана. Предпочтительно сопрягаемые поверхности плавающей торпеды и/или корпуса устройства регулирования потока являются, по существу, коническими. Кроме того, для обеспечения стабильности плавающая торпеда дополнительно снабжается боковыми штифтами, чтобы поддерживать ее центральное положение внутри корпуса устройства регулирования потока. Предпочтительно кран, дополнительно включающий регулировочное средство и устройство регулирования потока, позволяет выдать объем напитка в английскую пинту в течение 6-22 с и более предпочтительно в течение 8-12 с. Причем скорость потока напитка может быть выключена с тем, чтобы позволить очищение крана и уплотнений без необходимости выключения потока напитка из бочонка.-2 009232 Регулировочное средство включает деталь, расположенную в резьбе корпуса крана, так чтобы положение этой детали могло быть изменено вывинчиванием ее внутрь или наружу корпуса, при этом указанная деталь воздействует непосредственно на шток, который оперативно связан с плавающей торпедой, и воздействует так, чтобы регулировать положение плавающей торпеды внутри устройства регулирования потока, и, таким образом, регулировать скорость потока напитка через устройство регулирования потока. Предпочтительно один такой кран может выдать объем напитка в английскую пинту в течение 6-22 с и наиболее предпочтительно в течение 8-12 с. Изобретение также предлагает кран, пригодный для выдачи газосодержащего напитка, по существу,такой, как описано здесь со ссылкой на сопровождающие чертежи или как показано на этих чертежах. Согласно второму объекту изобретения предлагается устройство регулирования потока, пригодное для расположения перед краном для напитков и содержащее корпус, пригодный для крепления к горизонтальному впускному патрубку крана и расположенный перед трубопроводом для напитка, устройство регулирования потока, включающее увеличенный путь для потока; при этом устройство регулирования потока дополнительно содержит подвижную плавающую торпеду, расположенную внутри увеличенного пути потока корпуса устройства регулирования потока, положение плавающей торпеды может регулироваться посредством регулировочного средства, расположенного смежно концу корпуса устройства регулирования потока; причем корпус устройства регулирования потока и плавающая торпеда имеют поверхности соответствующей формы, которые, когда находятся на расстоянии друг от друга, позволяют напитку протекать внутри между ними, и которые, когда находятся во взаимодействии (контакте), препятствуют протеканию напитка внутри между ними, так что можно изменять скорость потока напитка через устройство регулирования потока. Предпочтительно поверхности соответствующей формы плавающей торпеды и корпуса устройства регулирования потока являются, по существу, коническими. Кроме того, стабильность обеспечивается плавающей торпедой, имеющей боковые штифты, чтобы поддерживать ее центральное положение внутри корпуса устройства регулирования потока. Предпочтительно такое устройство позволяет выдавать объем напитка в английскую пинту в течение 6-22 с и более предпочтительно в течение 8-12 с. Предпочтительно поток напитка может быть прекращен, для того чтобы позволить очищение крана и уплотнений без необходимости выключения потока напитка из бочонка. Регулировочное средство устройства регулирования потока включает резьбу, оперативно соединенную со штоком, который может контактировать с плавающей торпедой, чтобы изменять положение торпеды внутри корпуса устройства регулирования потока. Изобретение также касается устройства регулирования потока, пригодного для установки перед краном для напитков, по существу, как описано здесь со ссылкой на чертежи или как показано на сопровождающих чертежах. Для полноты раскрытия изобретения ниже описываются варианты его выполнения со ссылкой на сопровождающие чертежи: фиг. 1 - вид в перспективе крана для выдачи напитка по изобретению; фиг. 2 - вид сбоку крана по фиг. 1; фиг. 3 - торцевой вид крана по фиг. 1; фиг. 4 - вид в сечении с одной стороны крана по фиг. 1; фиг. 5 - вид в сечении с другой стороны крана по фиг. 1; фиг. 6 - вид в сечении сверху крана по фиг. 1; фиг. 7 - вид в сечении снизу крана по фиг. 1; фиг. 8 - вид в перспективе альтернативного варианта выполнения крана для выдачи напитка по изобретению и который включает часть устройства регулирования потока; фиг. 9 - вид сбоку крана по фиг. 8; фиг. 10 - торцевой вид крана по фиг. 8; фиг. 11 - вид в сечении с одной стороны крана по фиг. 8; фиг. 12 - вид в сечении с другой стороны крана по фиг. 8; фиг. 13 - вид в сечении сверху крана по фиг. 8; фиг. 14 - вид в сечении снизу крана по фиг. 8; фиг. 15 - подетальный вид крана по фиг. 8, показывающий целиком устройство регулирования потока; фиг. 16 - вид в сечении всего устройства регулирования потока по фиг. 15. На фиг. 1-7 показан кран, пригодный для выдачи газосодержащего напитка согласно первому варианту выполнения изобретения. Кран, обозначенный в целом позицией 1, включает корпус 2, имеющий горизонтальный впускной патрубок 3, первичную продолжающуюся вниз трубку 4, вторичную продолжающуюся вниз трубку 5, рукоятку 6, кнопку 7 и внутреннюю камеру 8. Ссылаясь на фиг. 1, кран 1 снабжен резьбой смежно впускному патрубку 3 для присоединения крана 1 к трубопроводу подачи напитка или подобному устройству, которое снабжает кран 1 напитком. Внутренняя камера 8 прилегает к впускному патрубку 3 крана 1, чтобы напиток, входящий в кран 1 через-3 009232 впускной патрубок 3, мог проходить через камеру 8. Корпус 2 образует канал 24, в котором расположен первичный клапан. Корпус 2 также включает второй канал 25, в котором расположен вторичный клапан. Соответствующий первичный и вторичный канал 24, 25 обеспечивают доступ напитка к соответствующей первичной и вторичной трубке 4, 5. Первичный клапан открывает и закрывает первичный выпускной патрубок 19 камеры и включает шток 14 первичного клапана, уплотнение 15 первичного клапана, оба расположенных внутри канала 24,и седло 9 первичного клапана, которое выполнено как часть внутренней стенки камеры 8. Уплотнение 15 первичного клапана расположено на конце штока 14 первичного клапана. Уплотнение 15 первичного клапана вместе со штоком 14 первичного клапана могут аксиально перемещаться внутри первичного канала 24 корпуса 2 относительно горизонтального впускного патрубка 3, чтобы обеспечивать открытое и закрытое положение первичного клапана. Шток 14 первичного клапана - это удлиненный элемент с увеличенным концом, имеющим одно или более уплотнительное кольцо 15, которое образует уплотнение 15 первичного клапана. Другие уплотнительные кольца 26 обеспечивают герметичное уплотнение между штоком 14 первичного клапана и первичным каналом 24, чтобы предотвратить вытекание напитка из первичной трубки 4. Первичный клапан дополнительно снабжен средством смещения 21 в виде пружины, которая обеспечивает усилие для возвращения первичного клапана в его закрытое положение. Закрытию первичного клапана, предпочтительно быстрым образом, может дополнительно помогать давление напитка в камере 8, действующее против уплотнения 15 первичного клапана и штока первичного клапана 14 в направлении закрытия первичного клапана. В закрытом положении первичного клапана,уплотнение 15 первичного клапана опирается на седло 9 первичного клапана, образуя герметичное уплотнение, которое препятствует доступу любого напитка из камеры 8 в первичный выпускной патрубок 19 и первичную трубку 4. В открытом положении первичного клапана шток 14 и уплотнение 15 первичного клапана будут смещены в направлении против направления потока напитка, уплотнение 15 первичного клапана близко расположено к седлу 9 первичного клапана, но не контактирует с ним. В этом открытом положении напиток из камеры 8 может протекать через первичный выпускной патрубок 19 камеры в первичную трубку 4. Вторичный клапан открывает и закрывает вторичный выпускной патрубок 20 камеры и включает шток 16 вторичного клапана, уплотнение 17 вторичного клапана, оба расположенных внутри вторичного канала 25, и седло вторичного клапана 10, выполненное как часть внутренней стенки вторичного канала 25. Уплотнение 17 вторичного клапана расположено в конце штока 16 вторичного клапана и работает совместно с ним для обеспечения открытого и закрытого положения вторичного клапана. Уплотнение 17 вторичного клапана вместе со штоком 16 вторичного клапана могут аксиально перемещаться внутри вторичного канала 25 корпуса 2 относительно горизонтального впускного патрубка 3, чтобы обеспечивать открытое и закрытое положения вторичного клапана. Шток вторичного клапана - это удлиненный элемент, снабженный одним или более уплотнительным кольцом 17, которое образует уплотнение 17 вторичного клапана. Другие уплотнительные кольца 27 обеспечивают герметичное уплотнение между штоком 16 вторичного клапана и вторичным каналом 25, чтобы предотвратить вытекание напитка из вторичной трубки 5. Вторичный клапан дополнительно снабжен средством смещения 22 в виде пружины,которая обеспечивает усилие для возвращения вторичного клапана в его закрытое положение. Закрытию вторичного клапана, предпочтительно быстрым образом, может дополнительно помогать давление напитка в камере 8, действующее против уплотнения 17 и штока 16 в направлении закрытия вторичного клапана. В закрытом положении вторичного клапана, уплотнение 17 вторичного клапана опирается на седло вторичного клапана 10, образуя герметичное уплотнение, которое препятствует доступу любого напитка в камере 8 во вторичный выпускной патрубок 20 камеры и вторичную трубку 5. В открытом положении вторичного клапана шток 16 вторичного клапана и уплотнение 17 вторичного клапана будут смещены в направлении против направления потока напитка, при этом уплотнение 17 вторичного клапана близко расположено к седлу 10 вторичного клапана, но не контактирует с ним. В этом открытом положении напиток из камеры 8 может протекать через вторичный выпускной патрубок 20 камеры во вторичную трубку 5. Первичная трубка 4 расположена дальше по ходу от первичного клапана и первичного выпускного патрубка 19 камеры и содержит канал. Первичная трубка 4 ориентирована под углом 120 к горизонтальной оси впускного патрубка 3, хотя она может быть ориентирована под углом между 115 и 125 к горизонтальному впускному патрубку, и продолжается от впускного патрубка 3, чтобы напиток выпускался в емкость с отклонением от вертикали, чтобы уменьшить разбрызгивание в емкости. Угол ориентации первичной трубки выбран так, чтобы минимизировать поверхностное натяжение и, следовательно,ограничение потока внутри крана 1, что позволяет крану 1 иметь относительно высокую скорость потока напитка через первичную трубку 4 по сравнению с кранами уровня техники. Кроме того, угол ориентации крана 1 обеспечивает дренаж первичной трубки 4, которая таким образом является самодренирующей. В конце первичной трубки 4 на расстоянии от первичного выпускного патрубка 19 камеры находится выпускной патрубок 11 первичной трубки, который также является самодренирующим.-4 009232 Вторичная трубка 5 расположена дальше по ходу от вторичного клапана и вторичного выпускного патрубка 20 камеры и содержит канал. Вторичная трубка 5 ориентирована под углом 120 к горизонтальной оси впускного патрубка 3, хотя она может быть ориентирована под углом между 115 и 125 к горизонтальному впускному патрубку, и продолжается от впускного патрубка 3. Угол ориентации вторичной трубки выбран так, чтобы минимизировать поверхностное натяжение и, следовательно, ограничение потока внутри крана 1, что позволяет крану 1 иметь относительно высокую скорость потока напитка через вторичную трубку 5 по сравнению с кранами уровня техники. Кроме того, такой угол ориентации обеспечивает самодренирование вторичной трубки 5. Канал дополнительно содержит ограничитель потока в виде диафрагмы ("пластины с отверстием") или пробки 12, чтобы создавать большую турбулентность во вторичном пути потока, и выпускной патрубок 18 вторичной трубки. Выпускной патрубок 18 вторичной трубки наклонен под углом между 0 и 60 к горизонтали, чтобы выпускать напиток под этими углами. Предпочтительно выпускной патрубок 18 вторичной трубки наклонен, чтобы выпускать напиток, по существу, поперечно напитку, выданному в емкость. Предпочтительно первичная и вторичная трубки 4, 5 параллельны и выполнены единичным способом. Рукоятка 6 содержит внутреннюю и внешнюю часть и поворотно установлена в корпусе 2 крана 1 на шарнире 23. Внутренняя часть рукоятки 6 продолжается в корпус 2 крана 1 и расположена в выемке 13 штока 14 первичного клапана, так что поворот рукоятки 6 вызывает соответствующее открывание или закрывание первичного клапана. Внешняя часть рукоятки 6 может захватываться пользователем и, кроме того, может дополнительно содержать резьбу для присоединения удлиненной рукоятки. Кнопка 7 может быть выполнена интегрально со штоком 16 вторичного клапана или может быть присоединена к концу штока 16 вторичного клапана на расстоянии от уплотнения 17 вторичного клапана. Приведение в действие кнопки 7 вызывает соответствующее открывание или закрывание вторичного клапана. Кран 1 может быть изготовлен из любого подходящего упругого материала, например из материала конструкционного пластика, такого как нейлон или полипропилен. Альтернативно кран может быть изготовлен из металла. Первичный путь потока через кран может быть образован впускным патрубком 3, камерой 8, первичным выпускным патрубком 19 камеры и первичной трубкой 4, а вторичный путь потока может быть образован впускным патрубком 3, камерой 8, вторичным выпускным патрубком 20 камеры и вторичной трубкой 5. Первичный путь потока через кран 1 является гладким, чтобы уменьшить турбулентность и возмущение потока в кране 1 для обеспечения перемещения основной части напитка в емкость (не показана) предпочтительно с минимальным пенообразованием или разбрызгиванием. В частности, внутренняя поверхность первичной трубки 4 внутри корпуса 2 крана 1 может быть отполирована, чтобы обеспечить возможно меньшее возмущение потока. Вторичный путь потока снабжен диафрагмой 12, имеющей одно или более отверстий, предпочтительно от 2 до 8 отверстий размерами от 0,2 до 0,8 мм, так что вторичный путь потока перемещает в емкость предпочтительно только ту часть напитка, которая при вспенивании образует пену выданного напитка. При использовании крана 1 основная часть напитка может быть выдана посредством поворота рукоятки 6, по существу, в вертикальной плоскости, что открывает первичный клапан путем перемещения в осевом направлении штока 14 первичного клапана и уплотнения 15 первичного клапана в направлении,противоположном направлению потока напитка, и от седла 9 первичного клапана. Открытие первичного клапана для выдачи основной часть напитка приводит к открытию первичного пути потока, чтобы напиток, подаваемый во впускной патрубок 3 крана 1 из расположенных выше трубопроводов для напитка,протекал через кран 1 в емкость, например стакан, через впускной патрубок 3, камеру 8, первичный выпускной патрубок 19 камеры и первичную трубку 4. Соответствующее возвратное движение рукоятки 6,посредством обратного поворота или посредством силы возвратной пружины, закрывает первичный клапан путем перемещения уплотнения 15 первичного клапана обратно во взаимодействие с седлом 9 первичного клапана, прекращая выдачу. Вспененная часть напитка может быть выдана нажатием на кнопку 7, которая открывает вторичный клапан посредством перемещения в осевом направлении штока 16 вторичного клапана и уплотнения 17 вторичного клапана в направлении, противоположном направлению потока напитка, и от седла 10 вторичного клапана. Посредством открывания вторичного клапана, чтобы вспененная часть напитка могла быть выдана, открывается вторичный путь потока, чтобы напиток, подаваемый во впускной патрубок 3 крана 1 из вышерасположенных трубопроводов для напитка, протекал через кран 1 в емкость через впускной патрубок 3, камеру 8, вторичный выпускной патрубок 20 камеры и вторичную трубку 5, которая содержит диафрагму 12. Соответствующее противоположное движение кнопки 7, посредством ее повторного нажатия или возвратом в ее прежнее положение усилием возвратной пружины, закрывает вторичный клапан путем перемещения уплотнения 17 вторичного клапана обратно во взаимодействие с седлом 10 вторичного клапана, прекращая выдачу. Альтернативный вариант выполнения крана показан на фиг. 8-16. В последующем описании идентичные позиции из первого варианта выполнения обозначены схожими цифровыми ссылками. Работа-5 009232 крана идентична той, что описана выше для крана 1. В этом варианте выполнения кран, обозначенный в целом 1', дополнительно содержит регулировочное средство, обозначенное в целом позицией 50, и устройство регулирования потока, обозначенное в целом позицией 60. Регулировочное средство 50 включает деталь 51, расположенную в резьбе 52 корпуса 2 крана 1', так, чтобы положение детали 51 могло регулироваться посредством вывинчивания детали 51 внутрь или наружу корпуса 2. Деталь 51 оперативно связана со штоком 53, который дополнительно содержит уплотнительное средство 54 в виде уплотнительного кольца 54 для прекращения потока напитка из крана 1' через регулировочное средство 50. Кроме того, регулировочное средство 50 может дополнительно включать крышку 55, которая обеспечивает эстетическое закрывание детали 51. Устройство регулирования потока 60 включает увеличенный путь потока 61 внутри устройства 60 и плавающую торпеду 62, расположенную внутри увеличенного пути потока 61. Увеличенный путь потока 61 и плавающая торпеда 62 снабжены поверхностями соответствующей формы 63, 64, которые, по существу, конические. Плавающая торпеда 62 дополнительно содержит боковые штифты 65, чтобы поддерживать плавающую торпеду 62 в центре внутри устройства регулирования потока 60. Причем устройство регулирования потока включает соответствующие фиксирующие средства 66, 67, расположенные в конце корпуса, для присоединения верхнего конца к трубопроводу для напитков, установленному, чтобы снабжать устройство регулирования потока напитком, и нижнего конца - к крану 1'. Фиксирующие элементы 66, 67 образуют резьбовое соединение с трубопроводом для напитка и краном 1'. Конец штока 53, отдаленный от детали 51, контактирует с плавающей торпедой 62, так чтобы положение плавающей торпеды 62 могло регулироваться посредством соответствующего движения штока 53, вызванного вывинчиванием детали 51 внутрь или наружу корпуса 2. При использовании крышки 55 и после ее удаления скорость потока напитка, входящего в кран 1',может регулироваться посредством поворачивания детали 51 ключом или отверткой, чтобы регулировать положение плавающей торпеды. Так как поверхности 63, 64 расположены в непосредственной близости,скорость потока через устройство регулирования потока уменьшена, а когда поверхности 63, 64 контактируют друг с другом, поток напитка через устройство регулирования потока полностью прекращается. Таким способом время, требуемое для выдачи напитка из крана 1', может быть уменьшено или увеличено типично в пределах от 6 до 22 с для выдачи объема в английскую пинту. Кроме того, когда поток напитка полностью прекращен, может осуществляться очистка крана 1' и уплотнений (не показаны), соединяющих кран и устройство регулирования потока, без необходимости выключения потока напитка из бочонка. В то время как детали изобретения описаны в специфических примерах, будет, конечно, понятно,что второстепенные вариации в особенностях все еще считаются заключенными в такую же идею изобретения и что кран, обозначенный, как пригодный для выдачи газосодержащих напитков, также будет подходить для выдачи других жидкостей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кран, пригодный для выдачи газосодержащего напитка, включающий корпус, горизонтальный впускной патрубок, первичную и вторичную продолжающуюся вниз трубки, причем кран имеет первичный и вторичный пути потока: первичный путь потока для выдачи жидкой части напитка включает горизонтально ориентированный первичный клапан, который содержит шток первичного клапана, способного аксиально перемещаться относительно горизонтального впускного патрубка между закрытым и открытым положениями, и уплотнение первичного клапана, первичную продолжающуюся вниз трубку, расположенную дальше по ходу от первичного клапана, так что в закрытом положении первичного клапана напиток, входящий в горизонтальный впускной патрубок, не может протекать через первичную продолжающуюся вниз трубку; вторичный путь потока для выдачи пенной части напитка включает ограничитель потока для создания турбулентности в напитке, протекающем через вторичный путь потока, так чтобы создавать пену,причем вторичный путь потока включает горизонтально ориентированный вторичный клапан, содержащий шток вторичного клапана и уплотнение вторичного клапана, способное аксиально перемещаться относительно горизонтального впускного патрубка и седлом вторичного клапана между закрытым и открытым положениями, вторичную продолжающуюся вниз трубку, расположенную дальше по ходу от вторичного клапана, так что в закрытом положении вторичного клапана напиток, входящий в горизонтальный впускной патрубок, не может протекать через вторичную продолжающуюся вниз трубку; при этом первичный клапан оперативно соединен с рукояткой, ориентированной перпендикулярно горизонтальному впускному патрубку, так что поворот рукоятки, по существу, в вертикальной плоскости вызывает открывание или закрывание первичного клапана; причем приведение в действие вторичного клапана заставляет вторичный клапан открываться или закрываться. 2. Кран по п.1, в котором корпус крана образует первичный и вторичный каналы. 3. Кран по п.2, в котором первичный клапан расположен в первичном канале.-6 009232 4. Кран по п.2, в котором вторичный клапан расположен во вторичном канале. 5. Кран по п.3 или 4, в котором первичный и вторичный каналы обеспечивают пути доступа напитка к соответствующей первичной и вторичной трубкам. 6. Кран по любому из предшествующих пунктов, дополнительно содержащий камеру, смежную горизонтальному впускному патрубку. 7. Кран по п.6, в котором выпуск напитка из камеры предотвращается посредством соответствующего первичного и вторичного клапанов. 8. Кран по любому из предшествующих пунктов, в котором первичный клапан включает аксиально перемещаемый шток первичного клапана, уплотнение первичного клапана и седло первичного клапана. 9. Кран по любому из предшествующих пунктов, в котором вторичный клапан включает аксиально перемещаемый шток вторичного клапана, уплотнение вторичного клапана и седло вторичного клапана. 10. Кран по любому из предшествующих пунктов, в котором рукоятка оперативно соединена со штоком первичного клапана посредством рукоятки, поворотно установленной в корпусе крана так, что поворот рукоятки вынуждает часть рукоятки, которая продолжается внутри корпуса крана и расположена в выемке в штоке первичного клапана, перемещать шток первичного клапана. 11. Кран по любому из предшествующих пунктов, дополнительно включающий кнопку, оперативно соединенную со штоком вторичного клапана, для инициирования закрывания или открывания вторичного клапана. 12. Кран по любому из предшествующих пунктов, в котором рукояткой и кнопкой можно управлять независимо друг от друга или одновременно. 13. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз первичная трубка ориентирована под углом более 90 к оси горизонтального впускного патрубка и продолжается от горизонтального впускного патрубка. 14. Кран по п.13, в котором продолжающаяся вниз первичная трубка ориентирована под углом между 115 и 125 к оси горизонтального впускного патрубка. 15. Кран по п.14, в котором продолжающаяся вниз первичная трубка ориентирована под углом 120 к оси горизонтального впускного патрубка. 16. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз вторичная трубка ориентирована под углом более 90 к оси впускного патрубка крана и продолжается от впускного патрубка. 17. Кран по п.16, в котором продолжающаяся вниз вторичная трубка ориентирована под углом между 115 и 125. 18. Кран по п.17, в котором продолжающаяся вниз вторичная трубка ориентирована под углом 120 к оси горизонтального впускного патрубка. 19. Кран по любому из предшествующих пунктов, в котором продолжающаяся вниз вторичная трубка снабжена средством для направления вторичного пути потока так, чтобы напиток выпускался под углом между 0 и 60 к горизонтали. 20. Кран по любому из предшествующих пунктов, в котором средство для направления вторичного пути потока включает продолжающуюся вниз вторичную трубку, снабженную изгибом и выпускным патрубком, имеющим ось под углом от 0 до 60 к горизонтали. 21. Кран по п.19 или 20, в котором вторичный путь потока продолжается, по существу, поперечно напитку, выданному в емкость. 22. Кран по любому из предшествующих пунктов, в котором ограничителем потока является диафрагма, имеющая одно или более отверстий. 23. Кран по п.22, в котором диафрагма имеет от двух до восьми отверстий. 24. Кран по любому из предшествующих пунктов, в котором при использовании первичная трубка выпускает напиток с отклонением от вертикали в емкость. 25. Кран по любому из предшествующих пунктов, дополнительно содержащий устройство регулирования потока для изменения скорости потока напитка через кран. 26. Кран по п.25, дополнительно содержащий регулировочное средство, расположенное на корпусе крана и смежное горизонтальному впускному патрубку; устройство регулирования потока включает корпус, прикрепляемый к горизонтальному впускному патрубку крана, но расположенный перед ним,причем корпус устройства регулирования потока содержит увеличенный путь для потока; при этом устройство регулирования потока дополнительно содержит подвижную плавающую торпеду, расположенную внутри увеличенного пути корпуса устройства регулирования потока, при этом положение плавающей торпеды может регулироваться посредством регулировочного средства крана, оперативно соединенного с плавающей торпедой; причем корпус устройства регулирования потока и плавающая торпеда имеют сопрягаемые поверхности соответствующей формы, которые, когда расположены отдельно друг от друга, позволяют напитку протекать между ними в горизонтальный впускной патрубок крана и которые, когда находятся во взаимодействии (контакте), препятствуют протеканию напитка между ними, так чтобы можно было варьировать поток напитка, входящего в горизонтальный впускной патрубок крана.-7 009232 27. Кран по п.26, в котором сопрягаемая поверхность плавающей торпеды является, по существу,конической. 28. Кран по п.26, в котором сопрягаемая поверхность корпуса устройства регулирования потока является, по существу, конической. 29. Кран по любому из пп.26-28, в котором плавающая торпеда дополнительно снабжена боковыми штифтами, чтобы поддерживать ее центральное положение внутри корпуса устройства регулирования потока. 30. Кран по любому из пп.26-29, в котором регулирование регулировочного средства позволяет выдать объем напитка в английскую пинту в течение 6-22 с. 31. Кран по п.30, в котором регулирование регулировочного средства позволяет выдать объем напитка в английскую пинту в течение 8-12 с. 32. Кран по любому из пп.26-31, в котором поток напитка может быть прекращен, чтобы допустить очистку крана и уплотнений без необходимости отключения потока из бочонка. 33. Кран по любому из пп.26-32, в котором регулировочное средство включает деталь, расположенную в резьбе корпуса крана, так чтобы положение детали могло регулироваться вывинчиванием детали внутрь или наружу корпуса, причем деталь воздействует непосредственно на шток, который оперативно соединен с плавающей торпедой и действует так, что регулирует положение плавающей торпеды внутри устройства регулирования потока и, следовательно, регулирует поток напитка через устройство регулирования потока. 34. Кран по любому из предшествующих пунктов, способный выдать объем напитка в английскую пинту в течение 6-22 с. 35. Кран по п.34, способный выдать объем напитка в английскую пинту в течение 8-12 с.
МПК / Метки
МПК: B67D 1/14
