Предмет одежды одноразового использования

Номер патента: 23354

Опубликовано: 31.05.2016

Автор: Такино Сюнсукэ

Есть еще 5 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

1. Предмет одежды (10) одноразового использования, имеющий продольное направление (Y), поперечное направление (X), перпендикулярное продольному направлению (Y), и содержащий переднюю поясную область (13), заднюю поясную область (14) и промежностную область (15), проходящую между передней и задней поясными областями (13, 14), поясное отверстие и пару ножных отверстий, кольцевые эластичные поясные листы (11), формирующие переднюю и заднюю поясные области (13, 14), и влагопоглощающую структуру (12), прикрепленную к внутренней поверхности эластичного поясного листа (11) с образованием по меньшей мере части промежностной области (15), причем

задняя поясная область (14) содержит заднюю поясную основную секцию (18) и закрывающую ягодицы секцию (19), расположенную вплотную к промежностной области (15),

задняя поясная основная секция (18) разделена на верхнюю область (31) и нижнюю область (32), расположенную между верхней областью (31) и закрывающей ягодицы секцией (19), а

стягивающее напряжение на единицу ширины в закрывающей ягодицы секции (19) меньше, чем стягивающее напряжение на единицу ширины в нижней области (32) задней поясной основной секции (18), и

закрывающая ягодицы секция (19) разделена на верхнюю часть (19U), расположенную вплотную к задней поясной основной секции (18), и нижнюю часть (19D), расположенную вплотную к промежностной области (15),

причем стягивающее напряжение на единицу ширины, по меньшей мере, в верхней части (19U) меньше, чем стягивающее напряжение на единицу ширины в нижней области (32) задней поясной основной секции (18), а

передняя поясная область (13) разделена на верхнюю область (24), расположенную вплотную к поясному отверстию, и нижнюю область (25), расположенную вплотную к промежностной области (15), причем стягивающее напряжение на единицу ширины в нижней области (25) передней поясной области (13) равно сумме стягивающих напряжений на единицу ширины в нижней области (32) задней поясной основной секции (18) и в закрывающей ягодицы секции (19);

передняя поясная область (13) содержит эластичные элементы (28, 29), проходящие в поперечном направлении (X) и расположенные относительно друг друга на расстоянии в продольном направлении (Y),

задняя поясная область (14) содержит эластичные элементы (35, 36, 37), проходящие в поперечном направлении (X) и расположенные относительно друг друга на расстоянии в продольном направлении (Y),

закрывающая ягодицы секция (19) содержит эластичные элементы (37), каждый из которых выполнен в форме нити и которые проходят в поперечном направлении (X) и расположены на расстоянии друг от друга в продольном направлении (Y), и

расстояние между эластичными элементами (37) в закрывающей ягодицы секции (19) больше, чем расстояние между эластичными элементами (28, 29, 35, 36) в передней и задней поясных областях (13, 14).

2. Предмет одежды по п.1, в котором закрывающая ягодицы секция (19) в области, перекрытой влагопоглощающей структурой (12), не содержит эластичных элементов (37).

3. Предмет одежды по п.1 или 2, в котором закрывающая ягодицы секция (19) содержит среднюю часть (19М), расположенную между верхней и нижней частями (19U, 19D) и не содержит эластичные элементы.

4. Предмет одежды по пп.1-3, в котором полная длина подгузника (10) в продольном направлении (Y) составляет 470-510 мм, длина передней поясной области (13) или задней поясной основной секции (18) в продольном направлении (Y) составляет 95-125 мм, а длина закрывающей ягодицы секции (19) в продольном направлении (Y) составляет 45-65 мм.

5. Предмет одежды по пп.1-4, в котором в верхней области (24) передней поясной области (13) размещены четыре эластичных элемента, которые расположены рядом с поясным отверстием и каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причем каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а в нижней области (25) передней поясной области (13) размещены пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причем каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а расстояние R1 между самым нижним из эластичных элементов (29) в нижней области (25) передней поясной области (13) и нижним концом передней поясной области (13) составляет 5,0-20,0 мм.

6. Предмет одежды по пп.1-4, в котором в верхней части (31) задней поясной основной секции (18) размещены пять эластичных элементов, которые расположены на стороне поясного отверстия и каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причем расстояние между смежными эластичными элементами составляет 5,0-6,0 мм, а в нижней области (32) задней поясной основной секции (18) размещены пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причем расстояние между смежными эластичными элементами составляет 5,0-7,0 мм.

7. Предмет одежды по п.5 или 6, в котором в закрывающей ягодицы секции (19) размещены четыре эластичных элемента, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,6, причем расстояние между самым нижним эластичным элементом (37), расположенным в верхней части (19U), и эластичным элементом (37), расположенным в средней части (19М), и расстояние между эластичным элементом (37), расположенным в средней части (19М), и эластичным элементом (37), расположенным в нижней части (19D), составляет 15,0-25,0 мм, причем расстояние между эластичным элементом (37), расположенным в нижней части (19D), и нижним концом задней поясной области (14) составляет 5,0-20,0 мм.

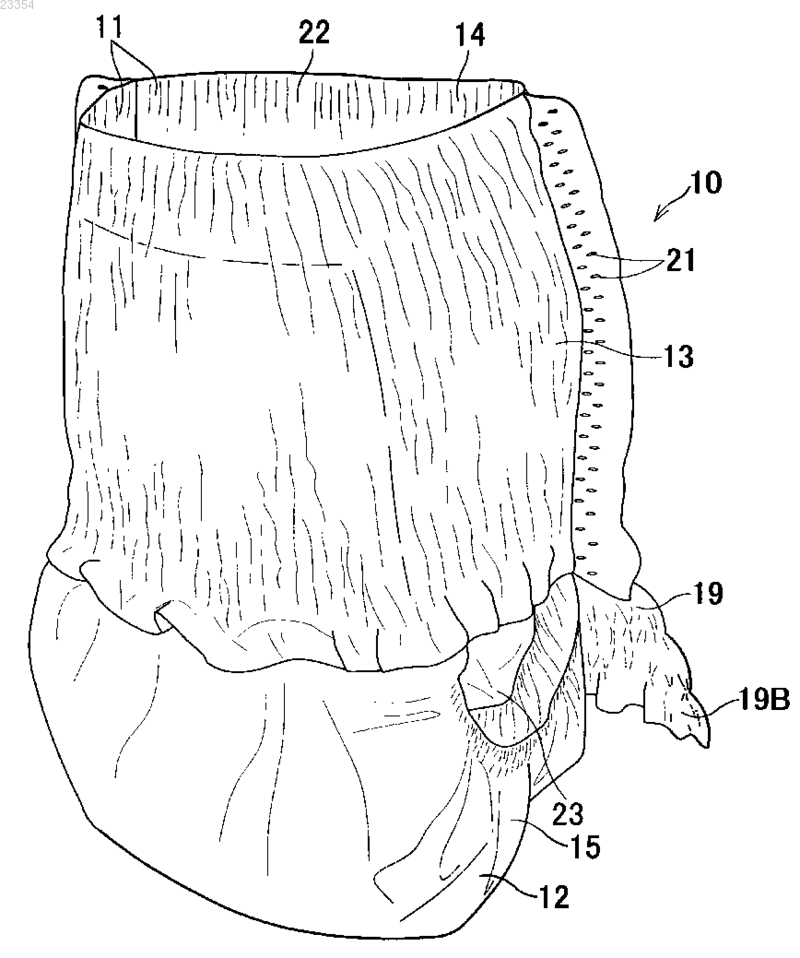

Рисунок 1

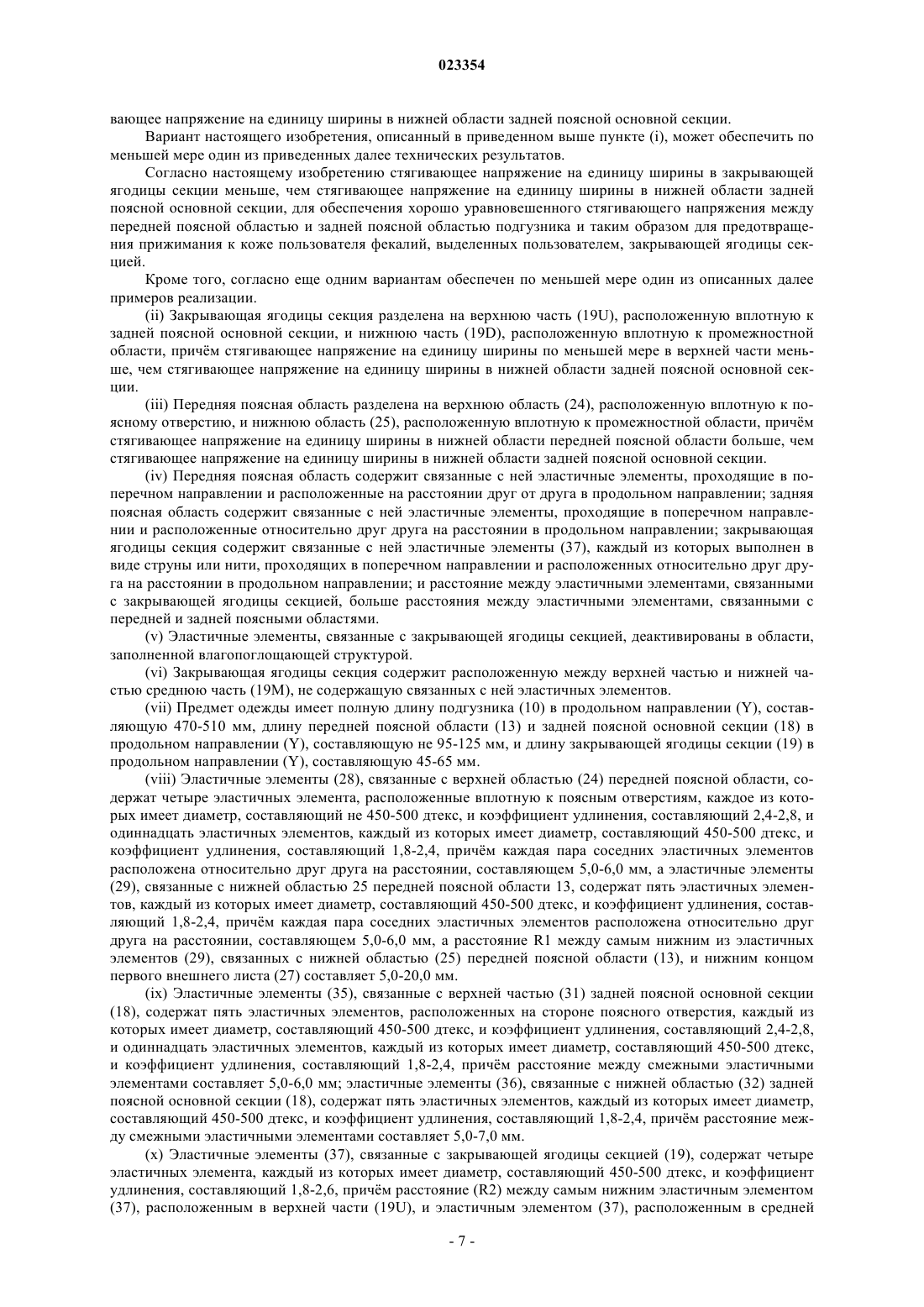

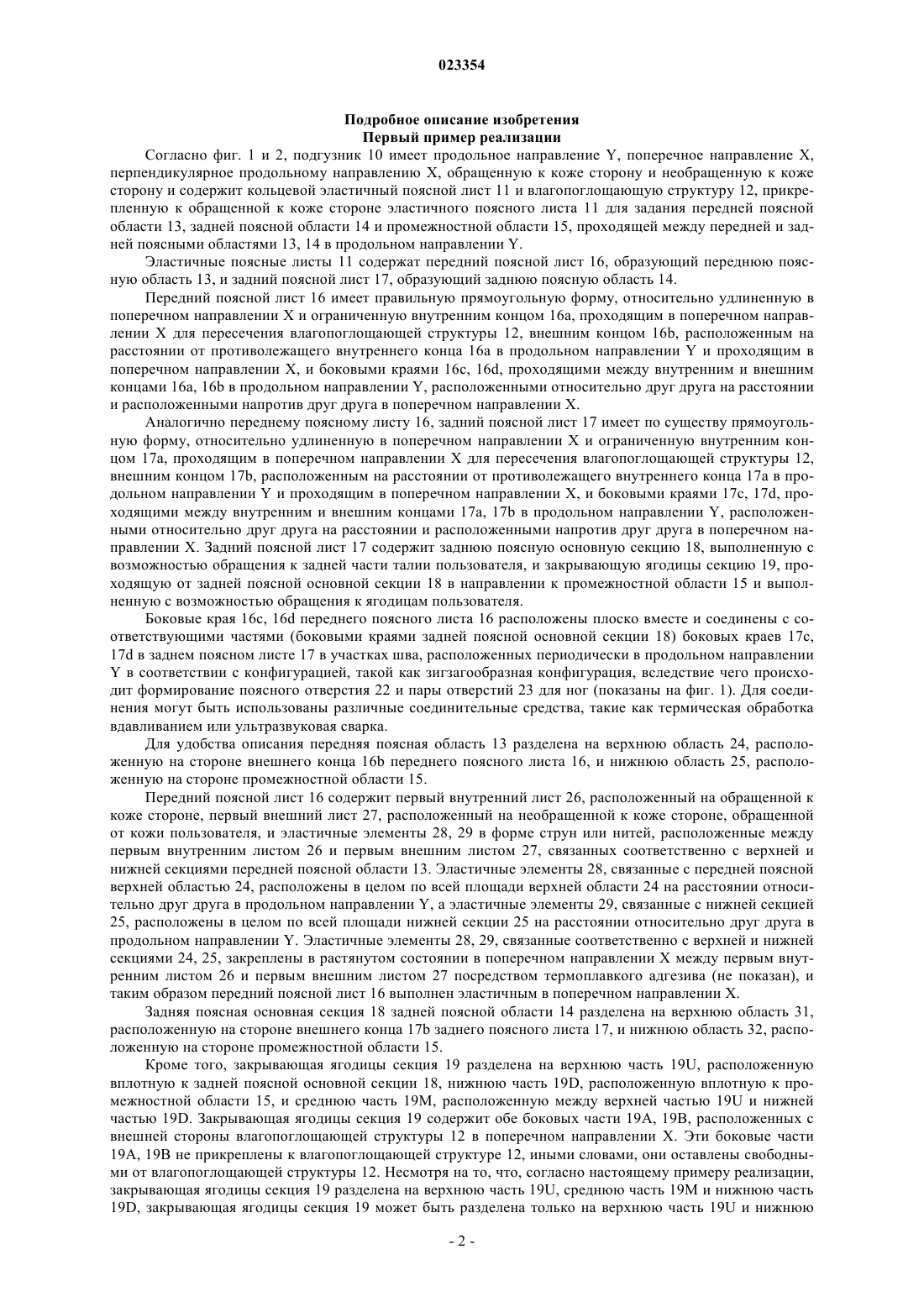

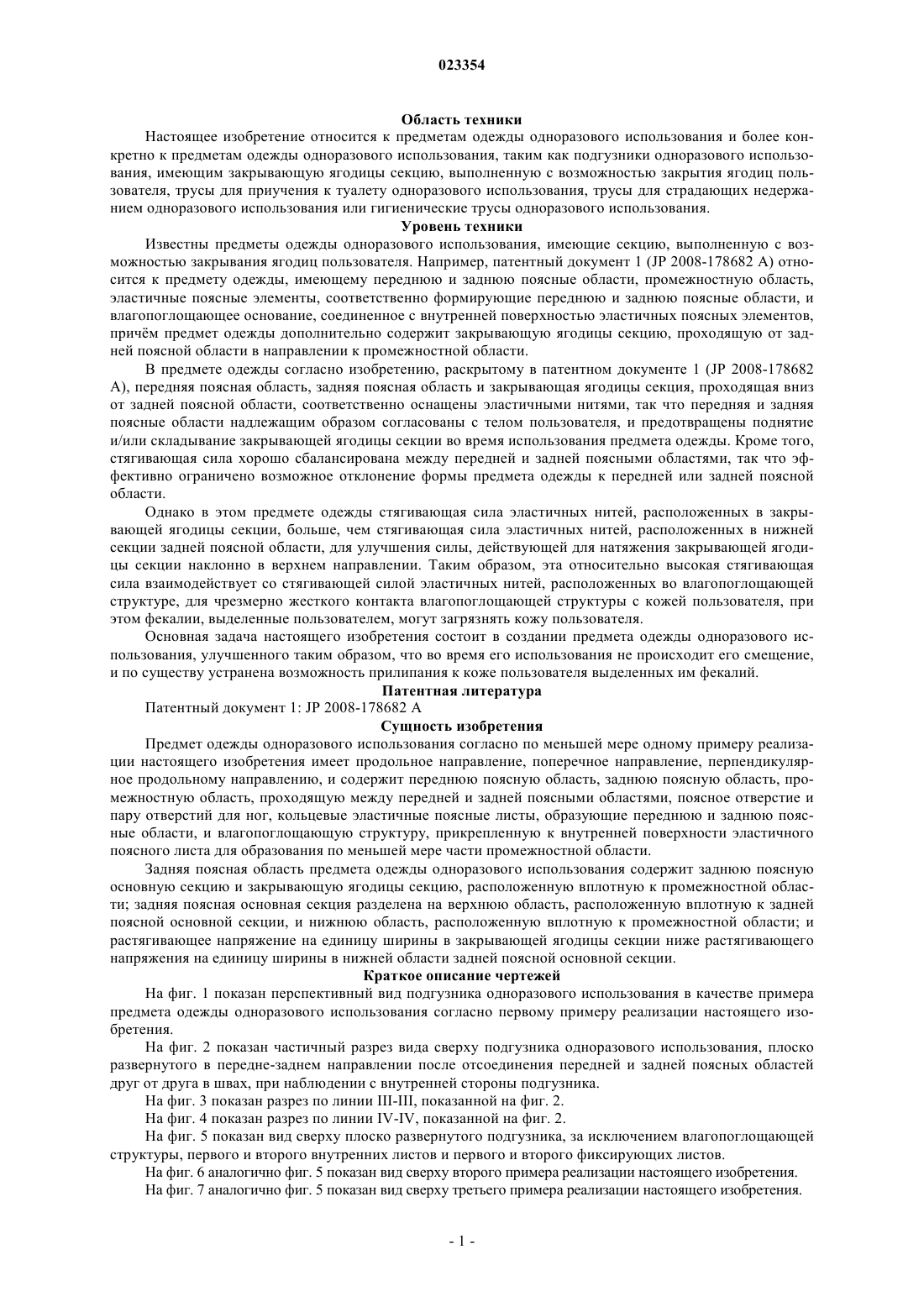

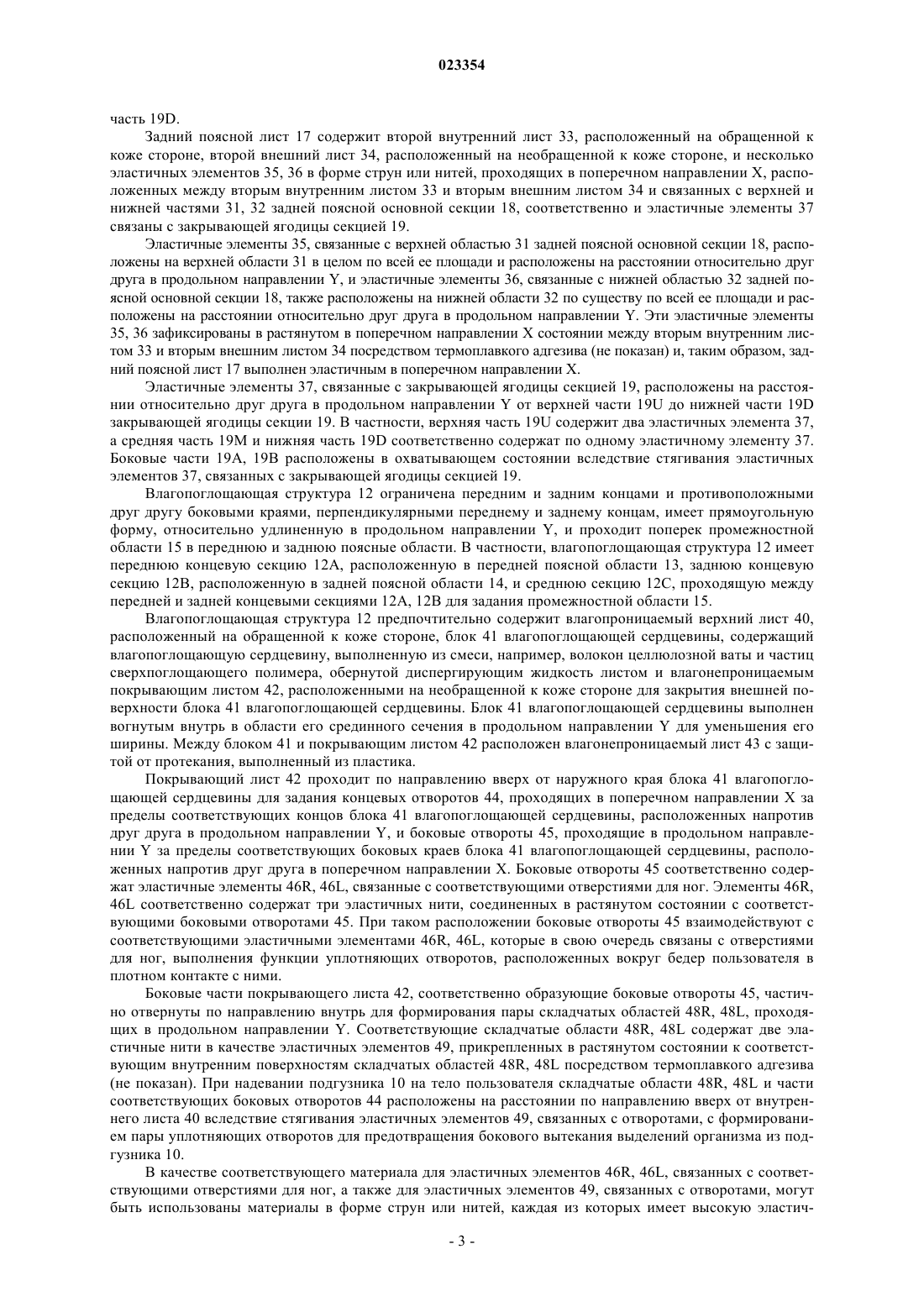

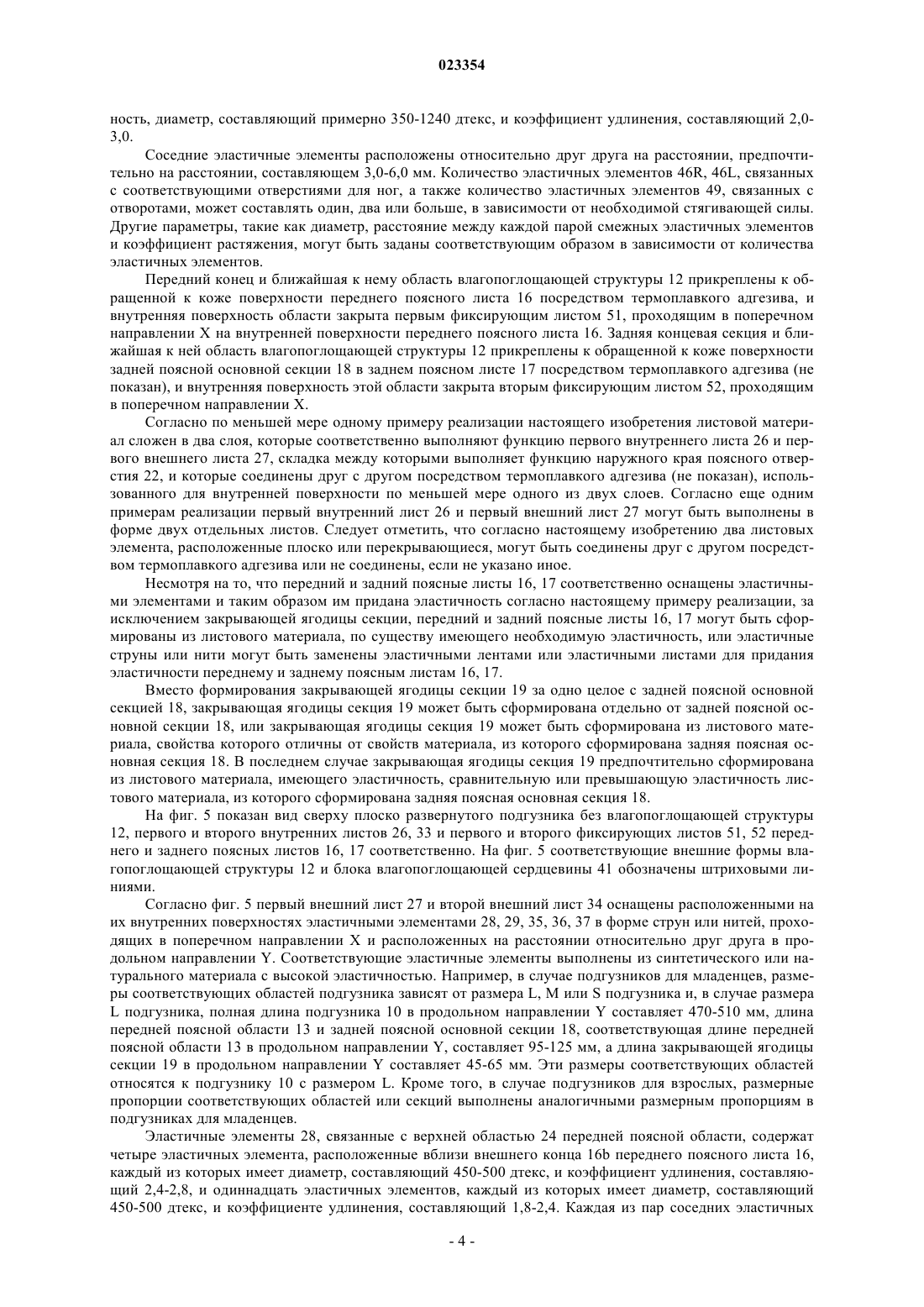

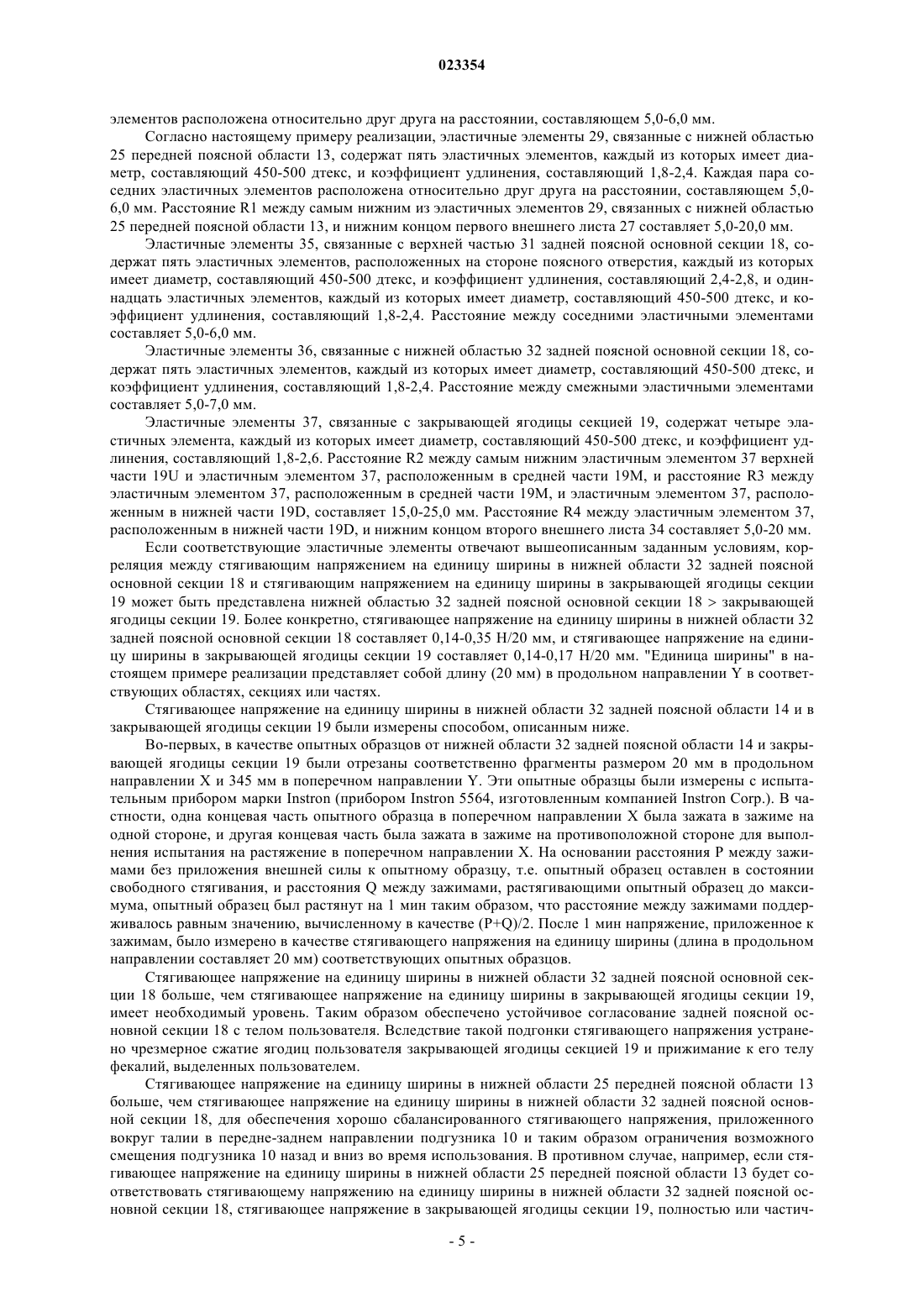

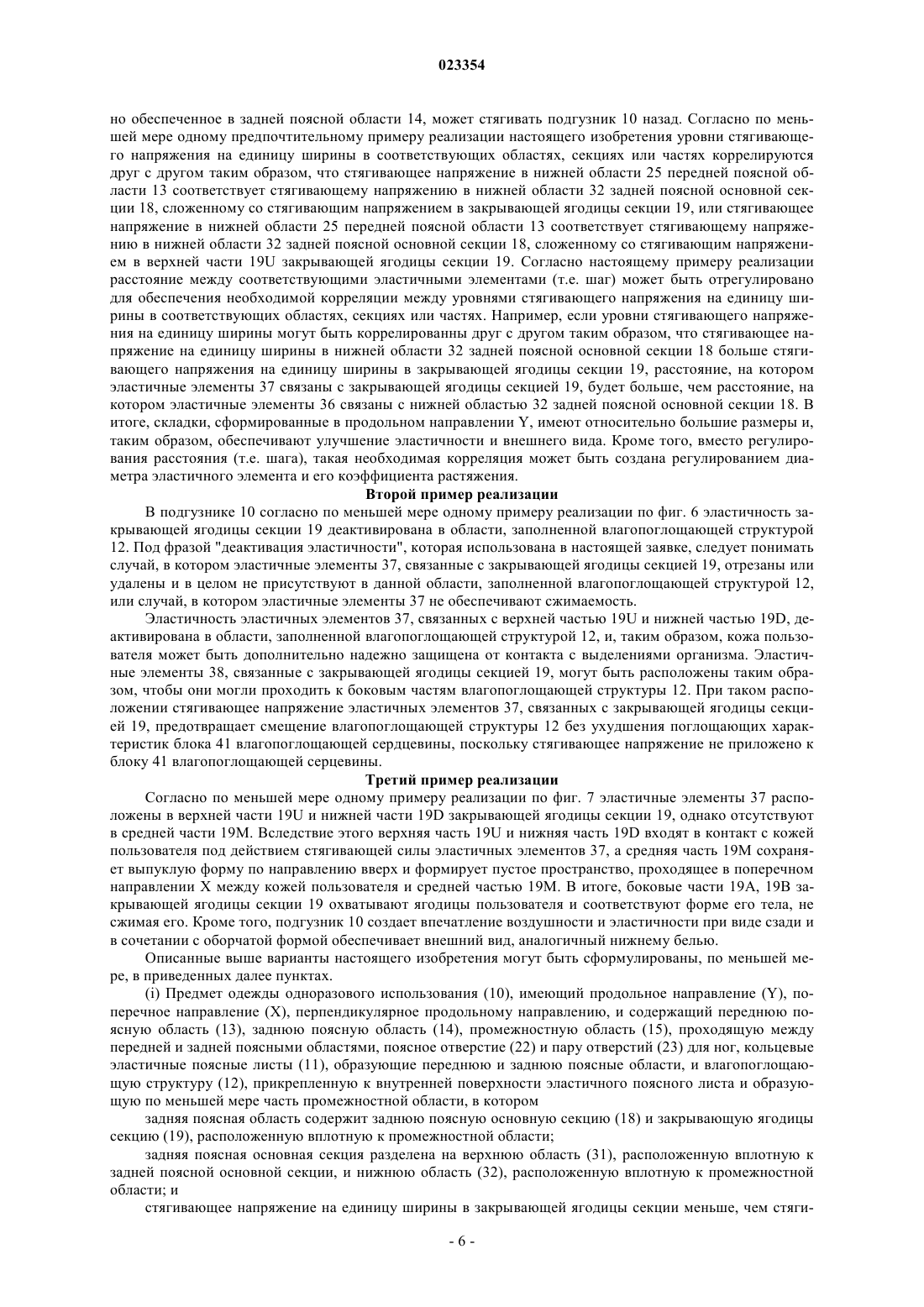

Текст

Смотреть все

ПРЕДМЕТ ОДЕЖДЫ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ В настоящем изобретении предложен предмет одежды одноразового использования, имеющий заднюю поясную область 14, содержащую заднюю поясную основную секцию 18, обращенную к передней поясной области 13, и закрывающую ягодицы секцию 19, расположенную вплотную к промежностной области 15. Задняя поясная основная секция 18 разделена на верхнюю область 31, расположенную вплотную к поясному отверстию 22, и нижнюю область 32, расположенную вплотную к промежностной области 15, причм стягивающее напряжение на единицу ширины в закрывающей ягодицы секции 19 меньше, чем стягивающее напряжение на единицу ширины в нижней области 32 задней поясной основной секции 18. Область техники Настоящее изобретение относится к предметам одежды одноразового использования и более конкретно к предметам одежды одноразового использования, таким как подгузники одноразового использования, имеющим закрывающую ягодицы секцию, выполненную с возможностью закрытия ягодиц пользователя, трусы для приучения к туалету одноразового использования, трусы для страдающих недержанием одноразового использования или гигиенические трусы одноразового использования. Уровень техники Известны предметы одежды одноразового использования, имеющие секцию, выполненную с возможностью закрывания ягодиц пользователя. Например, патентный документ 1 (JP 2008-178682 А) относится к предмету одежды, имеющему переднюю и заднюю поясные области, промежностную область,эластичные поясные элементы, соответственно формирующие переднюю и заднюю поясные области, и влагопоглощающее основание, соединенное с внутренней поверхностью эластичных поясных элементов,причм предмет одежды дополнительно содержит закрывающую ягодицы секцию, проходящую от задней поясной области в направлении к промежностной области. В предмете одежды согласно изобретению, раскрытому в патентном документе 1 (JP 2008-178682 А), передняя поясная область, задняя поясная область и закрывающая ягодицы секция, проходящая вниз от задней поясной области, соответственно оснащены эластичными нитями, так что передняя и задняя поясные области надлежащим образом согласованы с телом пользователя, и предотвращены поднятие и/или складывание закрывающей ягодицы секции во время использования предмета одежды. Кроме того,стягивающая сила хорошо сбалансирована между передней и задней поясными областями, так что эффективно ограничено возможное отклонение формы предмета одежды к передней или задней поясной области. Однако в этом предмете одежды стягивающая сила эластичных нитей, расположенных в закрывающей ягодицы секции, больше, чем стягивающая сила эластичных нитей, расположенных в нижней секции задней поясной области, для улучшения силы, действующей для натяжения закрывающей ягодицы секции наклонно в верхнем направлении. Таким образом, эта относительно высокая стягивающая сила взаимодействует со стягивающей силой эластичных нитей, расположенных во влагопоглощающей структуре, для чрезмерно жесткого контакта влагопоглощающей структуры с кожей пользователя, при этом фекалии, выделенные пользователем, могут загрязнять кожу пользователя. Основная задача настоящего изобретения состоит в создании предмета одежды одноразового использования, улучшенного таким образом, что во время его использования не происходит его смещение,и по существу устранена возможность прилипания к коже пользователя выделенных им фекалий. Патентная литература Патентный документ 1: JP 2008-178682 А Сущность изобретения Предмет одежды одноразового использования согласно по меньшей мере одному примеру реализации настоящего изобретения имеет продольное направление, поперечное направление, перпендикулярное продольному направлению, и содержит переднюю поясную область, заднюю поясную область, промежностную область, проходящую между передней и задней поясными областями, поясное отверстие и пару отверстий для ног, кольцевые эластичные поясные листы, образующие переднюю и заднюю поясные области, и влагопоглощающую структуру, прикрепленную к внутренней поверхности эластичного поясного листа для образования по меньшей мере части промежностной области. Задняя поясная область предмета одежды одноразового использования содержит заднюю поясную основную секцию и закрывающую ягодицы секцию, расположенную вплотную к промежностной области; задняя поясная основная секция разделена на верхнюю область, расположенную вплотную к задней поясной основной секции, и нижнюю область, расположенную вплотную к промежностной области; и растягивающее напряжение на единицу ширины в закрывающей ягодицы секции ниже растягивающего напряжения на единицу ширины в нижней области задней поясной основной секции. Краткое описание чертежей На фиг. 1 показан перспективный вид подгузника одноразового использования в качестве примера предмета одежды одноразового использования согласно первому примеру реализации настоящего изобретения. На фиг. 2 показан частичный разрез вида сверху подгузника одноразового использования, плоско развернутого в передне-заднем направлении после отсоединения передней и задней поясных областей друг от друга в швах, при наблюдении с внутренней стороны подгузника. На фиг. 3 показан разрез по линии III-III, показанной на фиг. 2. На фиг. 4 показан разрез по линии IV-IV, показанной на фиг. 2. На фиг. 5 показан вид сверху плоско развернутого подгузника, за исключением влагопоглощающей структуры, первого и второго внутренних листов и первого и второго фиксирующих листов. На фиг. 6 аналогично фиг. 5 показан вид сверху второго примера реализации настоящего изобретения. На фиг. 7 аналогично фиг. 5 показан вид сверху третьего примера реализации настоящего изобретения. Подробное описание изобретения Первый пример реализации Согласно фиг. 1 и 2, подгузник 10 имеет продольное направление Y, поперечное направление X,перпендикулярное продольному направлению X, обращенную к коже сторону и необращенную к коже сторону и содержит кольцевой эластичный поясной лист 11 и влагопоглощающую структуру 12, прикрепленную к обращенной к коже стороне эластичного поясного листа 11 для задания передней поясной области 13, задней поясной области 14 и промежностной области 15, проходящей между передней и задней поясными областями 13, 14 в продольном направлении Y. Эластичные поясные листы 11 содержат передний поясной лист 16, образующий переднюю поясную область 13, и задний поясной лист 17, образующий заднюю поясную область 14. Передний поясной лист 16 имеет правильную прямоугольную форму, относительно удлиненную в поперечном направлении X и ограниченную внутренним концом 16 а, проходящим в поперечном направлении X для пересечения влагопоглощающей структуры 12, внешним концом 16b, расположенным на расстоянии от противолежащего внутреннего конца 16 а в продольном направлении Y и проходящим в поперечном направлении X, и боковыми краями 16 с, 16d, проходящими между внутренним и внешним концами 16 а, 16b в продольном направлении Y, расположенными относительно друг друга на расстоянии и расположенными напротив друг друга в поперечном направлении X. Аналогично переднему поясному листу 16, задний поясной лист 17 имеет по существу прямоугольную форму, относительно удлиненную в поперечном направлении X и ограниченную внутренним концом 17 а, проходящим в поперечном направлении X для пересечения влагопоглощающей структуры 12,внешним концом 17b, расположенным на расстоянии от противолежащего внутреннего конца 17 а в продольном направлении Y и проходящим в поперечном направлении X, и боковыми краями 17 с, 17d, проходящими между внутренним и внешним концами 17 а, 17b в продольном направлении Y, расположенными относительно друг друга на расстоянии и расположенными напротив друг друга в поперечном направлении X. Задний поясной лист 17 содержит заднюю поясную основную секцию 18, выполненную с возможностью обращения к задней части талии пользователя, и закрывающую ягодицы секцию 19, проходящую от задней поясной основной секции 18 в направлении к промежностной области 15 и выполненную с возможностью обращения к ягодицам пользователя. Боковые края 16 с, 16d переднего поясного листа 16 расположены плоско вместе и соединены с соответствующими частями (боковыми краями задней поясной основной секции 18) боковых краев 17 с,17d в заднем поясном листе 17 в участках шва, расположенных периодически в продольном направленииY в соответствии с конфигурацией, такой как зигзагообразная конфигурация, вследствие чего происходит формирование поясного отверстия 22 и пары отверстий 23 для ног (показаны на фиг. 1). Для соединения могут быть использованы различные соединительные средства, такие как термическая обработка вдавливанием или ультразвуковая сварка. Для удобства описания передняя поясная область 13 разделена на верхнюю область 24, расположенную на стороне внешнего конца 16b переднего поясного листа 16, и нижнюю область 25, расположенную на стороне промежностной области 15. Передний поясной лист 16 содержит первый внутренний лист 26, расположенный на обращенной к коже стороне, первый внешний лист 27, расположенный на необращенной к коже стороне, обращенной от кожи пользователя, и эластичные элементы 28, 29 в форме струн или нитей, расположенные между первым внутренним листом 26 и первым внешним листом 27, связанных соответственно с верхней и нижней секциями передней поясной области 13. Эластичные элементы 28, связанные с передней поясной верхней областью 24, расположены в целом по всей площади верхней области 24 на расстоянии относительно друг друга в продольном направлении Y, а эластичные элементы 29, связанные с нижней секцией 25, расположены в целом по всей площади нижней секции 25 на расстоянии относительно друг друга в продольном направлении Y. Эластичные элементы 28, 29, связанные соответственно с верхней и нижней секциями 24, 25, закреплены в растянутом состоянии в поперечном направлении X между первым внутренним листом 26 и первым внешним листом 27 посредством термоплавкого адгезива (не показан), и таким образом передний поясной лист 16 выполнен эластичным в поперечном направлении X. Задняя поясная основная секция 18 задней поясной области 14 разделена на верхнюю область 31,расположенную на стороне внешнего конца 17b заднего поясного листа 17, и нижнюю область 32, расположенную на стороне промежностной области 15. Кроме того, закрывающая ягодицы секция 19 разделена на верхнюю часть 19U, расположенную вплотную к задней поясной основной секции 18, нижнюю часть 19D, расположенную вплотную к промежностной области 15, и среднюю часть 19 М, расположенную между верхней частью 19U и нижней частью 19D. Закрывающая ягодицы секция 19 содержит обе боковых части 19 А, 19 В, расположенных с внешней стороны влагопоглощающей структуры 12 в поперечном направлении X. Эти боковые части 19 А, 19 В не прикреплены к влагопоглощающей структуре 12, иными словами, они оставлены свободными от влагопоглощающей структуры 12. Несмотря на то, что, согласно настоящему примеру реализации,закрывающая ягодицы секция 19 разделена на верхнюю часть 19U, среднюю часть 19 М и нижнюю часть 19D, закрывающая ягодицы секция 19 может быть разделена только на верхнюю часть 19U и нижнюю часть 19D. Задний поясной лист 17 содержит второй внутренний лист 33, расположенный на обращенной к коже стороне, второй внешний лист 34, расположенный на необращенной к коже стороне, и несколько эластичных элементов 35, 36 в форме струн или нитей, проходящих в поперечном направлении X, расположенных между вторым внутренним листом 33 и вторым внешним листом 34 и связанных с верхней и нижней частями 31, 32 задней поясной основной секции 18, соответственно и эластичные элементы 37 связаны с закрывающей ягодицы секцией 19. Эластичные элементы 35, связанные с верхней областью 31 задней поясной основной секции 18, расположены на верхней области 31 в целом по всей ее площади и расположены на расстоянии относительно друг друга в продольном направлении Y, и эластичные элементы 36, связанные с нижней областью 32 задней поясной основной секции 18, также расположены на нижней области 32 по существу по всей ее площади и расположены на расстоянии относительно друг друга в продольном направлении Y. Эти эластичные элементы 35, 36 зафиксированы в растянутом в поперечном направлении X состоянии между вторым внутренним листом 33 и вторым внешним листом 34 посредством термоплавкого адгезива (не показан) и, таким образом, задний поясной лист 17 выполнен эластичным в поперечном направлении X. Эластичные элементы 37, связанные с закрывающей ягодицы секцией 19, расположены на расстоянии относительно друг друга в продольном направлении Y от верхней части 19U до нижней части 19D закрывающей ягодицы секции 19. В частности, верхняя часть 19U содержит два эластичных элемента 37,а средняя часть 19 М и нижняя часть 19D соответственно содержат по одному эластичному элементу 37. Боковые части 19 А, 19 В расположены в охватывающем состоянии вследствие стягивания эластичных элементов 37, связанных с закрывающей ягодицы секцией 19. Влагопоглощающая структура 12 ограничена передним и задним концами и противоположными друг другу боковыми краями, перпендикулярными переднему и заднему концам, имеет прямоугольную форму, относительно удлиненную в продольном направлении Y, и проходит поперек промежностной области 15 в переднюю и заднюю поясные области. В частности, влагопоглощающая структура 12 имеет переднюю концевую секцию 12 А, расположенную в передней поясной области 13, заднюю концевую секцию 12 В, расположенную в задней поясной области 14, и среднюю секцию 12 С, проходящую между передней и задней концевыми секциями 12 А, 12 В для задания промежностной области 15. Влагопоглощающая структура 12 предпочтительно содержит влагопроницаемый верхний лист 40,расположенный на обращенной к коже стороне, блок 41 влагопоглощающей сердцевины, содержащий влагопоглощающую сердцевину, выполненную из смеси, например, волокон целлюлозной ваты и частиц сверхпоглощающего полимера, обернутой диспергирующим жидкость листом и влагонепроницаемым покрывающим листом 42, расположенными на необращенной к коже стороне для закрытия внешней поверхности блока 41 влагопоглощающей сердцевины. Блок 41 влагопоглощающей сердцевины выполнен вогнутым внутрь в области его срединного сечения в продольном направлении Y для уменьшения его ширины. Между блоком 41 и покрывающим листом 42 расположен влагонепроницаемый лист 43 с защитой от протекания, выполненный из пластика. Покрывающий лист 42 проходит по направлению вверх от наружного края блока 41 влагопоглощающей сердцевины для задания концевых отворотов 44, проходящих в поперечном направлении X за пределы соответствующих концов блока 41 влагопоглощающей сердцевины, расположенных напротив друг друга в продольном направлении Y, и боковые отвороты 45, проходящие в продольном направлении Y за пределы соответствующих боковых краев блока 41 влагопоглощающей сердцевины, расположенных напротив друг друга в поперечном направлении X. Боковые отвороты 45 соответственно содержат эластичные элементы 46R, 46L, связанные с соответствующими отверстиями для ног. Элементы 46R,46L соответственно содержат три эластичных нити, соединенных в растянутом состоянии с соответствующими боковыми отворотами 45. При таком расположении боковые отвороты 45 взаимодействуют с соответствующими эластичными элементами 46R, 46L, которые в свою очередь связаны с отверстиями для ног, выполнения функции уплотняющих отворотов, расположенных вокруг бедер пользователя в плотном контакте с ними. Боковые части покрывающего листа 42, соответственно образующие боковые отвороты 45, частично отвернуты по направлению внутрь для формирования пары складчатых областей 48R, 48L, проходящих в продольном направлении Y. Соответствующие складчатые области 48R, 48L содержат две эластичные нити в качестве эластичных элементов 49, прикрепленных в растянутом состоянии к соответствующим внутренним поверхностям складчатых областей 48R, 48L посредством термоплавкого адгезива(не показан). При надевании подгузника 10 на тело пользователя складчатые области 48R, 48L и части соответствующих боковых отворотов 44 расположены на расстоянии по направлению вверх от внутреннего листа 40 вследствие стягивания эластичных элементов 49, связанных с отворотами, с формированием пары уплотняющих отворотов для предотвращения бокового вытекания выделений организма из подгузника 10. В качестве соответствующего материала для эластичных элементов 46R, 46L, связанных с соответствующими отверстиями для ног, а также для эластичных элементов 49, связанных с отворотами, могут быть использованы материалы в форме струн или нитей, каждая из которых имеет высокую эластич-3 023354 ность, диаметр, составляющий примерно 350-1240 дтекс, и коэффициент удлинения, составляющий 2,03,0. Соседние эластичные элементы расположены относительно друг друга на расстоянии, предпочтительно на расстоянии, составляющем 3,0-6,0 мм. Количество эластичных элементов 46R, 46L, связанных с соответствующими отверстиями для ног, а также количество эластичных элементов 49, связанных с отворотами, может составлять один, два или больше, в зависимости от необходимой стягивающей силы. Другие параметры, такие как диаметр, расстояние между каждой парой смежных эластичных элементов и коэффициент растяжения, могут быть заданы соответствующим образом в зависимости от количества эластичных элементов. Передний конец и ближайшая к нему область влагопоглощающей структуры 12 прикреплены к обращенной к коже поверхности переднего поясного листа 16 посредством термоплавкого адгезива, и внутренняя поверхность области закрыта первым фиксирующим листом 51, проходящим в поперечном направлении X на внутренней поверхности переднего поясного листа 16. Задняя концевая секция и ближайшая к ней область влагопоглощающей структуры 12 прикреплены к обращенной к коже поверхности задней поясной основной секции 18 в заднем поясном листе 17 посредством термоплавкого адгезива (не показан), и внутренняя поверхность этой области закрыта вторым фиксирующим листом 52, проходящим в поперечном направлении X. Согласно по меньшей мере одному примеру реализации настоящего изобретения листовой материал сложен в два слоя, которые соответственно выполняют функцию первого внутреннего листа 26 и первого внешнего листа 27, складка между которыми выполняет функцию наружного края поясного отверстия 22, и которые соединены друг с другом посредством термоплавкого адгезива (не показан), использованного для внутренней поверхности по меньшей мере одного из двух слоев. Согласно еще одним примерам реализации первый внутренний лист 26 и первый внешний лист 27 могут быть выполнены в форме двух отдельных листов. Следует отметить, что согласно настоящему изобретению два листовых элемента, расположенные плоско или перекрывающиеся, могут быть соединены друг с другом посредством термоплавкого адгезива или не соединены, если не указано иное. Несмотря на то, что передний и задний поясные листы 16, 17 соответственно оснащены эластичными элементами и таким образом им придана эластичность согласно настоящему примеру реализации, за исключением закрывающей ягодицы секции, передний и задний поясные листы 16, 17 могут быть сформированы из листового материала, по существу имеющего необходимую эластичность, или эластичные струны или нити могут быть заменены эластичными лентами или эластичными листами для придания эластичности переднему и заднему поясным листам 16, 17. Вместо формирования закрывающей ягодицы секции 19 за одно целое с задней поясной основной секцией 18, закрывающая ягодицы секция 19 может быть сформирована отдельно от задней поясной основной секции 18, или закрывающая ягодицы секция 19 может быть сформирована из листового материала, свойства которого отличны от свойств материала, из которого сформирована задняя поясная основная секция 18. В последнем случае закрывающая ягодицы секция 19 предпочтительно сформирована из листового материала, имеющего эластичность, сравнительную или превышающую эластичность листового материала, из которого сформирована задняя поясная основная секция 18. На фиг. 5 показан вид сверху плоско развернутого подгузника без влагопоглощающей структуры 12, первого и второго внутренних листов 26, 33 и первого и второго фиксирующих листов 51, 52 переднего и заднего поясных листов 16, 17 соответственно. На фиг. 5 соответствующие внешние формы влагопоглощающей структуры 12 и блока влагопоглощающей сердцевины 41 обозначены штриховыми линиями. Согласно фиг. 5 первый внешний лист 27 и второй внешний лист 34 оснащены расположенными на их внутренних поверхностях эластичными элементами 28, 29, 35, 36, 37 в форме струн или нитей, проходящих в поперечном направлении X и расположенных на расстоянии относительно друг друга в продольном направлении Y. Соответствующие эластичные элементы выполнены из синтетического или натурального материала с высокой эластичностью. Например, в случае подгузников для младенцев, размеры соответствующих областей подгузника зависят от размера L, М или S подгузника и, в случае размераL подгузника, полная длина подгузника 10 в продольном направлении Y составляет 470-510 мм, длина передней поясной области 13 и задней поясной основной секции 18, соответствующая длине передней поясной области 13 в продольном направлении Y, составляет 95-125 мм, а длина закрывающей ягодицы секции 19 в продольном направлении Y составляет 45-65 мм. Эти размеры соответствующих областей относятся к подгузнику 10 с размером L. Кроме того, в случае подгузников для взрослых, размерные пропорции соответствующих областей или секций выполнены аналогичными размерным пропорциям в подгузниках для младенцев. Эластичные элементы 28, связанные с верхней областью 24 передней поясной области, содержат четыре эластичных элемента, расположенные вблизи внешнего конца 16b переднего поясного листа 16,каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициенте удлинения, составляющий 1,8-2,4. Каждая из пар соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм. Согласно настоящему примеру реализации, эластичные элементы 29, связанные с нижней областью 25 передней поясной области 13, содержат пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4. Каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,06,0 мм. Расстояние R1 между самым нижним из эластичных элементов 29, связанных с нижней областью 25 передней поясной области 13, и нижним концом первого внешнего листа 27 составляет 5,0-20,0 мм. Эластичные элементы 35, связанные с верхней частью 31 задней поясной основной секции 18, содержат пять эластичных элементов, расположенных на стороне поясного отверстия, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4. Расстояние между соседними эластичными элементами составляет 5,0-6,0 мм. Эластичные элементы 36, связанные с нижней областью 32 задней поясной основной секции 18, содержат пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4. Расстояние между смежными эластичными элементами составляет 5,0-7,0 мм. Эластичные элементы 37, связанные с закрывающей ягодицы секцией 19, содержат четыре эластичных элемента, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,6. Расстояние R2 между самым нижним эластичным элементом 37 верхней части 19U и эластичным элементом 37, расположенным в средней части 19 М, и расстояние R3 между эластичным элементом 37, расположенным в средней части 19 М, и эластичным элементом 37, расположенным в нижней части 19D, составляет 15,0-25,0 мм. Расстояние R4 между эластичным элементом 37,расположенным в нижней части 19D, и нижним концом второго внешнего листа 34 составляет 5,0-20 мм. Если соответствующие эластичные элементы отвечают вышеописанным заданным условиям, корреляция между стягивающим напряжением на единицу ширины в нижней области 32 задней поясной основной секции 18 и стягивающим напряжением на единицу ширины в закрывающей ягодицы секции 19 может быть представлена нижней областью 32 задней поясной основной секции 18 закрывающей ягодицы секции 19. Более конкретно, стягивающее напряжение на единицу ширины в нижней области 32 задней поясной основной секции 18 составляет 0,14-0,35 Н/20 мм, и стягивающее напряжение на единицу ширины в закрывающей ягодицы секции 19 составляет 0,14-0,17 Н/20 мм. "Единица ширины" в настоящем примере реализации представляет собой длину (20 мм) в продольном направлении Y в соответствующих областях, секциях или частях. Стягивающее напряжение на единицу ширины в нижней области 32 задней поясной области 14 и в закрывающей ягодицы секции 19 были измерены способом, описанным ниже. Во-первых, в качестве опытных образцов от нижней области 32 задней поясной области 14 и закрывающей ягодицы секции 19 были отрезаны соответственно фрагменты размером 20 мм в продольном направлении X и 345 мм в поперечном направлении Y. Эти опытные образцы были измерены с испытательным прибором марки Instron (прибором Instron 5564, изготовленным компанией Instron Corp.). В частности, одна концевая часть опытного образца в поперечном направлении X была зажата в зажиме на одной стороне, и другая концевая часть была зажата в зажиме на противоположной стороне для выполнения испытания на растяжение в поперечном направлении X. На основании расстояния P между зажимами без приложения внешней силы к опытному образцу, т.е. опытный образец оставлен в состоянии свободного стягивания, и расстояния Q между зажимами, растягивающими опытный образец до максимума, опытный образец был растянут на 1 мин таким образом, что расстояние между зажимами поддерживалось равным значению, вычисленному в качестве (P+Q)/2. После 1 мин напряжение, приложенное к зажимам, было измерено в качестве стягивающего напряжения на единицу ширины (длина в продольном направлении составляет 20 мм) соответствующих опытных образцов. Стягивающее напряжение на единицу ширины в нижней области 32 задней поясной основной секции 18 больше, чем стягивающее напряжение на единицу ширины в закрывающей ягодицы секции 19,имеет необходимый уровень. Таким образом обеспечено устойчивое согласование задней поясной основной секции 18 с телом пользователя. Вследствие такой подгонки стягивающего напряжения устранено чрезмерное сжатие ягодиц пользователя закрывающей ягодицы секцией 19 и прижимание к его телу фекалий, выделенных пользователем. Стягивающее напряжение на единицу ширины в нижней области 25 передней поясной области 13 больше, чем стягивающее напряжение на единицу ширины в нижней области 32 задней поясной основной секции 18, для обеспечения хорошо сбалансированного стягивающего напряжения, приложенного вокруг талии в передне-заднем направлении подгузника 10 и таким образом ограничения возможного смещения подгузника 10 назад и вниз во время использования. В противном случае, например, если стягивающее напряжение на единицу ширины в нижней области 25 передней поясной области 13 будет соответствовать стягивающему напряжению на единицу ширины в нижней области 32 задней поясной основной секции 18, стягивающее напряжение в закрывающей ягодицы секции 19, полностью или частич-5 023354 но обеспеченное в задней поясной области 14, может стягивать подгузник 10 назад. Согласно по меньшей мере одному предпочтительному примеру реализации настоящего изобретения уровни стягивающего напряжения на единицу ширины в соответствующих областях, секциях или частях коррелируются друг с другом таким образом, что стягивающее напряжение в нижней области 25 передней поясной области 13 соответствует стягивающему напряжению в нижней области 32 задней поясной основной секции 18, сложенному со стягивающим напряжением в закрывающей ягодицы секции 19, или стягивающее напряжение в нижней области 25 передней поясной области 13 соответствует стягивающему напряжению в нижней области 32 задней поясной основной секции 18, сложенному со стягивающим напряжением в верхней части 19U закрывающей ягодицы секции 19. Согласно настоящему примеру реализации расстояние между соответствующими эластичными элементами (т.е. шаг) может быть отрегулировано для обеспечения необходимой корреляции между уровнями стягивающего напряжения на единицу ширины в соответствующих областях, секциях или частях. Например, если уровни стягивающего напряжения на единицу ширины могут быть коррелированны друг с другом таким образом, что стягивающее напряжение на единицу ширины в нижней области 32 задней поясной основной секции 18 больше стягивающего напряжения на единицу ширины в закрывающей ягодицы секции 19, расстояние, на котором эластичные элементы 37 связаны с закрывающей ягодицы секцией 19, будет больше, чем расстояние, на котором эластичные элементы 36 связаны с нижней областью 32 задней поясной основной секции 18. В итоге, складки, сформированные в продольном направлении Y, имеют относительно большие размеры и,таким образом, обеспечивают улучшение эластичности и внешнего вида. Кроме того, вместо регулирования расстояния (т.е. шага), такая необходимая корреляция может быть создана регулированием диаметра эластичного элемента и его коэффициента растяжения. Второй пример реализации В подгузнике 10 согласно по меньшей мере одному примеру реализации по фиг. 6 эластичность закрывающей ягодицы секции 19 деактивирована в области, заполненной влагопоглощающей структурой 12. Под фразой "деактивация эластичности", которая использована в настоящей заявке, следует понимать случай, в котором эластичные элементы 37, связанные с закрывающей ягодицы секцией 19, отрезаны или удалены и в целом не присутствуют в данной области, заполненной влагопоглощающей структурой 12,или случай, в котором эластичные элементы 37 не обеспечивают сжимаемость. Эластичность эластичных элементов 37, связанных с верхней частью 19U и нижней частью 19D, деактивирована в области, заполненной влагопоглощающей структурой 12, и, таким образом, кожа пользователя может быть дополнительно надежно защищена от контакта с выделениями организма. Эластичные элементы 38, связанные с закрывающей ягодицы секцией 19, могут быть расположены таким образом, чтобы они могли проходить к боковым частям влагопоглощающей структуры 12. При таком расположении стягивающее напряжение эластичных элементов 37, связанных с закрывающей ягодицы секцией 19, предотвращает смещение влагопоглощающей структуры 12 без ухудшения поглощающих характеристик блока 41 влагопоглощающей сердцевины, поскольку стягивающее напряжение не приложено к блоку 41 влагопоглощающей серцевины. Третий пример реализации Согласно по меньшей мере одному примеру реализации по фиг. 7 эластичные элементы 37 расположены в верхней части 19U и нижней части 19D закрывающей ягодицы секции 19, однако отсутствуют в средней части 19 М. Вследствие этого верхняя часть 19U и нижняя часть 19D входят в контакт с кожей пользователя под действием стягивающей силы эластичных элементов 37, а средняя часть 19 М сохраняет выпуклую форму по направлению вверх и формирует пустое пространство, проходящее в поперечном направлении X между кожей пользователя и средней частью 19 М. В итоге, боковые части 19 А, 19 В закрывающей ягодицы секции 19 охватывают ягодицы пользователя и соответствуют форме его тела, не сжимая его. Кроме того, подгузник 10 создает впечатление воздушности и эластичности при виде сзади и в сочетании с оборчатой формой обеспечивает внешний вид, аналогичный нижнему белью. Описанные выше варианты настоящего изобретения могут быть сформулированы, по меньшей мере, в приведенных далее пунктах.(i) Предмет одежды одноразового использования (10), имеющий продольное направление (Y), поперечное направление (X), перпендикулярное продольному направлению, и содержащий переднюю поясную область (13), заднюю поясную область (14), промежностную область (15), проходящую между передней и задней поясными областями, поясное отверстие (22) и пару отверстий (23) для ног, кольцевые эластичные поясные листы (11), образующие переднюю и заднюю поясные области, и влагопоглощающую структуру (12), прикрепленную к внутренней поверхности эластичного поясного листа и образующую по меньшей мере часть промежностной области, в котором задняя поясная область содержит заднюю поясную основную секцию (18) и закрывающую ягодицы секцию (19), расположенную вплотную к промежностной области; задняя поясная основная секция разделена на верхнюю область (31), расположенную вплотную к задней поясной основной секции, и нижнюю область (32), расположенную вплотную к промежностной области; и стягивающее напряжение на единицу ширины в закрывающей ягодицы секции меньше, чем стяги-6 023354 вающее напряжение на единицу ширины в нижней области задней поясной основной секции. Вариант настоящего изобретения, описанный в приведенном выше пункте (i), может обеспечить по меньшей мере один из приведенных далее технических результатов. Согласно настоящему изобретению стягивающее напряжение на единицу ширины в закрывающей ягодицы секции меньше, чем стягивающее напряжение на единицу ширины в нижней области задней поясной основной секции, для обеспечения хорошо уравновешенного стягивающего напряжения между передней поясной областью и задней поясной областью подгузника и таким образом для предотвращения прижимания к коже пользователя фекалий, выделенных пользователем, закрывающей ягодицы секцией. Кроме того, согласно еще одним вариантам обеспечен по меньшей мере один из описанных далее примеров реализации.(ii) Закрывающая ягодицы секция разделена на верхнюю часть (19U), расположенную вплотную к задней поясной основной секции, и нижнюю часть (19D), расположенную вплотную к промежностной области, причм стягивающее напряжение на единицу ширины по меньшей мере в верхней части меньше, чем стягивающее напряжение на единицу ширины в нижней области задней поясной основной секции.(iii) Передняя поясная область разделена на верхнюю область (24), расположенную вплотную к поясному отверстию, и нижнюю область (25), расположенную вплотную к промежностной области, причм стягивающее напряжение на единицу ширины в нижней области передней поясной области больше, чем стягивающее напряжение на единицу ширины в нижней области задней поясной основной секции.(iv) Передняя поясная область содержит связанные с ней эластичные элементы, проходящие в поперечном направлении и расположенные на расстоянии друг от друга в продольном направлении; задняя поясная область содержит связанные с ней эластичные элементы, проходящие в поперечном направлении и расположенные относительно друг друга на расстоянии в продольном направлении; закрывающая ягодицы секция содержит связанные с ней эластичные элементы (37), каждый из которых выполнен в виде струны или нити, проходящих в поперечном направлении и расположенных относительно друг друга на расстоянии в продольном направлении; и расстояние между эластичными элементами, связанными с закрывающей ягодицы секцией, больше расстояния между эластичными элементами, связанными с передней и задней поясными областями.(vi) Закрывающая ягодицы секция содержит расположенную между верхней частью и нижней частью среднюю часть (19 М), не содержащую связанных с ней эластичных элементов.(vii) Предмет одежды имеет полную длину подгузника (10) в продольном направлении (Y), составляющую 470-510 мм, длину передней поясной области (13) и задней поясной основной секции (18) в продольном направлении (Y), составляющую не 95-125 мм, и длину закрывающей ягодицы секции (19) в продольном направлении (Y), составляющую 45-65 мм.(viii) Эластичные элементы (28), связанные с верхней областью (24) передней поясной области, содержат четыре эластичных элемента, расположенные вплотную к поясным отверстиям, каждое из которых имеет диаметр, составляющий не 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а эластичные элементы(29), связанные с нижней областью 25 передней поясной области 13, содержат пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а расстояние R1 между самым нижним из эластичных элементов (29), связанных с нижней областью (25) передней поясной области (13), и нижним концом первого внешнего листа (27) составляет 5,0-20,0 мм.(ix) Эластичные элементы (35), связанные с верхней частью (31) задней поясной основной секции(18), содержат пять эластичных элементов, расположенных на стороне поясного отверстия, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8,и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс,и коэффициент удлинения, составляющий 1,8-2,4, причм расстояние между смежными эластичными элементами составляет 5,0-6,0 мм; эластичные элементы (36), связанные с нижней областью (32) задней поясной основной секции (18), содержат пять эластичных элементов, каждый из которых имеет диаметр,составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм расстояние между смежными эластичными элементами составляет 5,0-7,0 мм.(x) Эластичные элементы (37), связанные с закрывающей ягодицы секцией (19), содержат четыре эластичных элемента, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,6, причм расстояние (R2) между самым нижним эластичным элементом части (19 М), и расстояние (R3) между эластичным элементом (37), расположенным в средней части 19 М,и эластичным элементом (37), расположенным в нижней части (19D), составляет 15,0-25,0 мм, причм расстояние R4 между эластичным элементом (37), расположенным в нижней части (19D), и нижним концом второго внешнего листа (34) составляет 5,0-20,0 мм. Согласно примерам реализации, описанным в приведенных выше пунктах (ii)-(x), технический результат или технические результаты, сформулированные в пункте (а), достигаются наилучшим образом. Дополнительные технические результаты соответствующих примеров реализации могут быть достигнуты согласно соответствующим описаниям. Термины "первый", "второй", "третий" и "четвертый" в настоящем описании использованы только для различения аналогичных элементов. Согласно по меньшей мере одному примеру реализации настоящего изобретения, описанному в настоящей заявке, размеры предмета одежды следует измерять в растянутом состоянии с использованием образцов, вырезанных из полностью готовых изделий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды (10) одноразового использования, имеющий продольное направление (Y), поперечное направление (X), перпендикулярное продольному направлению (Y), и содержащий переднюю поясную область (13), заднюю поясную область (14) и промежностную область (15), проходящую между передней и задней поясными областями (13, 14), поясное отверстие и пару ножных отверстий, кольцевые эластичные поясные листы (11), формирующие переднюю и заднюю поясные области (13, 14), и влагопоглощающую структуру (12), прикрепленную к внутренней поверхности эластичного поясного листа(11) с образованием по меньшей мере части промежностной области (15), причем задняя поясная область (14) содержит заднюю поясную основную секцию (18) и закрывающую ягодицы секцию (19), расположенную вплотную к промежностной области (15),задняя поясная основная секция (18) разделена на верхнюю область (31) и нижнюю область (32),расположенную между верхней областью (31) и закрывающей ягодицы секцией (19), а стягивающее напряжение на единицу ширины в закрывающей ягодицы секции (19) меньше, чем стягивающее напряжение на единицу ширины в нижней области (32) задней поясной основной секции(18), и закрывающая ягодицы секция (19) разделена на верхнюю часть (19U), расположенную вплотную к задней поясной основной секции (18), и нижнюю часть (19D), расположенную вплотную к промежностной области (15),причм стягивающее напряжение на единицу ширины, по меньшей мере, в верхней части (19U) меньше, чем стягивающее напряжение на единицу ширины в нижней области (32) задней поясной основной секции (18), а передняя поясная область (13) разделена на верхнюю область (24), расположенную вплотную к поясному отверстию, и нижнюю область (25), расположенную вплотную к промежностной области (15),причем стягивающее напряжение на единицу ширины в нижней области (25) передней поясной области(13) равно сумме стягивающих напряжений на единицу ширины в нижней области (32) задней поясной основной секции (18) и в закрывающей ягодицы секции (19); передняя поясная область (13) содержит эластичные элементы (28, 29), проходящие в поперечном направлении (X) и расположенные относительно друг друга на расстоянии в продольном направлении(Y),задняя поясная область (14) содержит эластичные элементы (35, 36, 37), проходящие в поперечном направлении (X) и расположенные относительно друг друга на расстоянии в продольном направлении(Y),закрывающая ягодицы секция (19) содержит эластичные элементы (37), каждый из которых выполнен в форме нити и которые проходят в поперечном направлении (X) и расположены на расстоянии друг от друга в продольном направлении (Y), и расстояние между эластичными элементами (37) в закрывающей ягодицы секции (19) больше, чем расстояние между эластичными элементами (28, 29, 35, 36) в передней и задней поясных областях (13,14). 2. Предмет одежды по п.1, в котором закрывающая ягодицы секция (19) в области, перекрытой влагопоглощающей структурой (12), не содержит эластичных элементов (37). 3. Предмет одежды по п.1 или 2, в котором закрывающая ягодицы секция (19) содержит среднюю часть (19 М), расположенную между верхней и нижней частями (19U, 19D) и не содержит эластичные элементы. 4. Предмет одежды по пп.1-3, в котором полная длина подгузника (10) в продольном направлении(Y) составляет 470-510 мм, длина передней поясной области (13) или задней поясной основной секции(18) в продольном направлении (Y) составляет 95-125 мм, а длина закрывающей ягодицы секции (19) в продольном направлении (Y) составляет 45-65 мм. 5. Предмет одежды по пп.1-4, в котором в верхней области (24) передней поясной области (13) размещены четыре эластичных элемента, которые расположены рядом с поясным отверстием и каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,4-2,8,и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс,и коэффициент удлинения, составляющий 1,8-2,4, причм каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а в нижней области (25) передней поясной области (13) размещены пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм каждая пара соседних эластичных элементов расположена относительно друг друга на расстоянии, составляющем 5,0-6,0 мм, а расстояние R1 между самым нижним из эластичных элементов (29) в нижней области(25) передней поясной области (13) и нижним концом передней поясной области (13) составляет 5,0-20,0 мм. 6. Предмет одежды по пп.1-4, в котором в верхней части (31) задней поясной основной секции (18) размещены пять эластичных элементов, которые расположены на стороне поясного отверстия и каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 2,42,8, и одиннадцать эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм расстояние между смежными эластичными элементами составляет 5,0-6,0 мм, а в нижней области (32) задней поясной основной секции (18) размещены пять эластичных элементов, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,4, причм расстояние между смежными эластичными элементами составляет 5,0-7,0 мм. 7. Предмет одежды по п.5 или 6, в котором в закрывающей ягодицы секции (19) размещены четыре эластичных элемента, каждый из которых имеет диаметр, составляющий 450-500 дтекс, и коэффициент удлинения, составляющий 1,8-2,6, причм расстояние между самым нижним эластичным элементом (37),расположенным в верхней части (19U), и эластичным элементом (37), расположенным в средней части(19 М), и расстояние между эластичным элементом (37), расположенным в средней части (19 М), и эластичным элементом (37), расположенным в нижней части (19D), составляет 15,0-25,0 мм, причм расстояние между эластичным элементом (37), расположенным в нижней части (19D), и нижним концом задней поясной области (14) составляет 5,0-20,0 мм.

МПК / Метки

МПК: A61F 13/496

Метки: одежды, одноразового, использования, предмет
