Предмет одежды одноразового использования

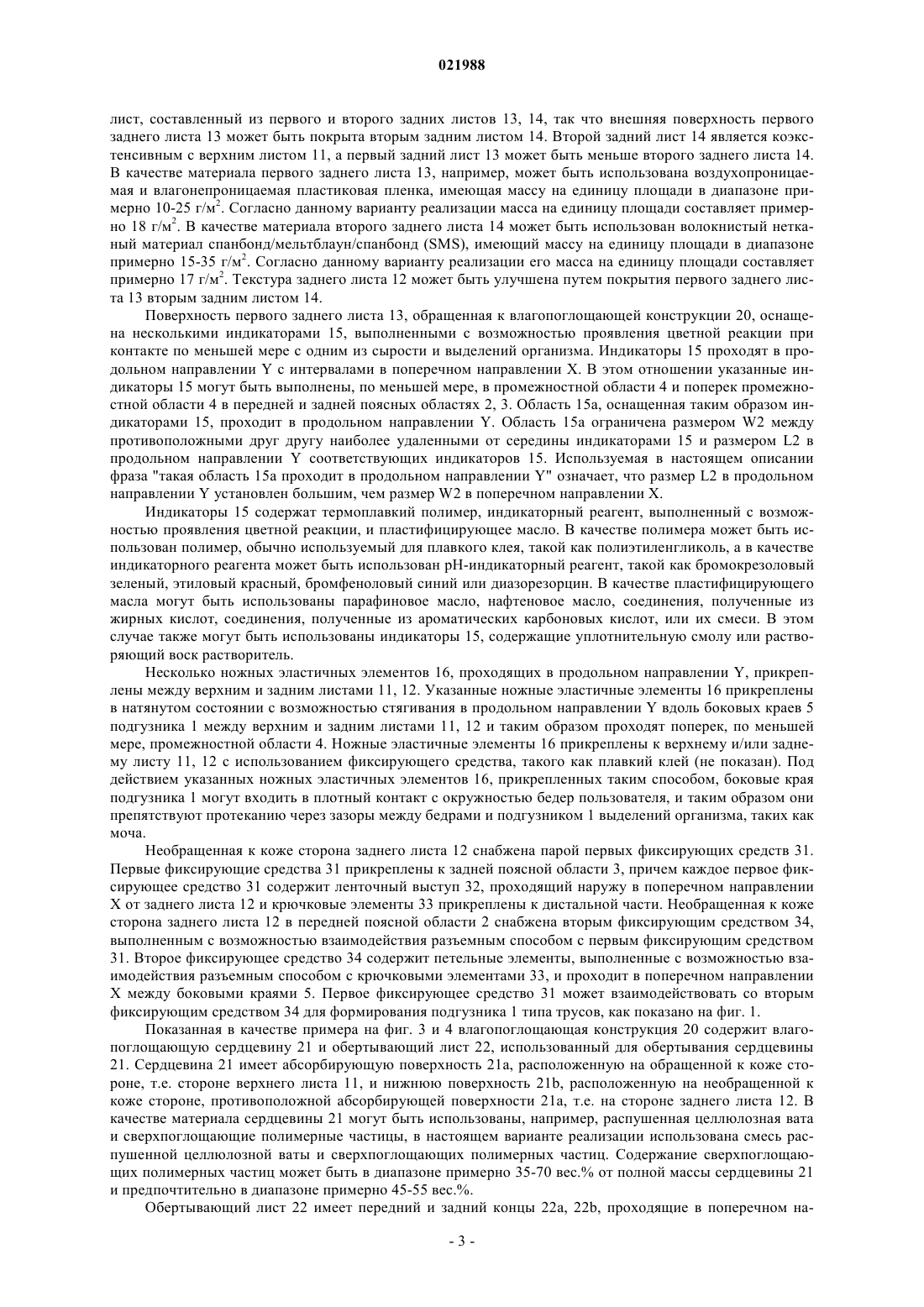

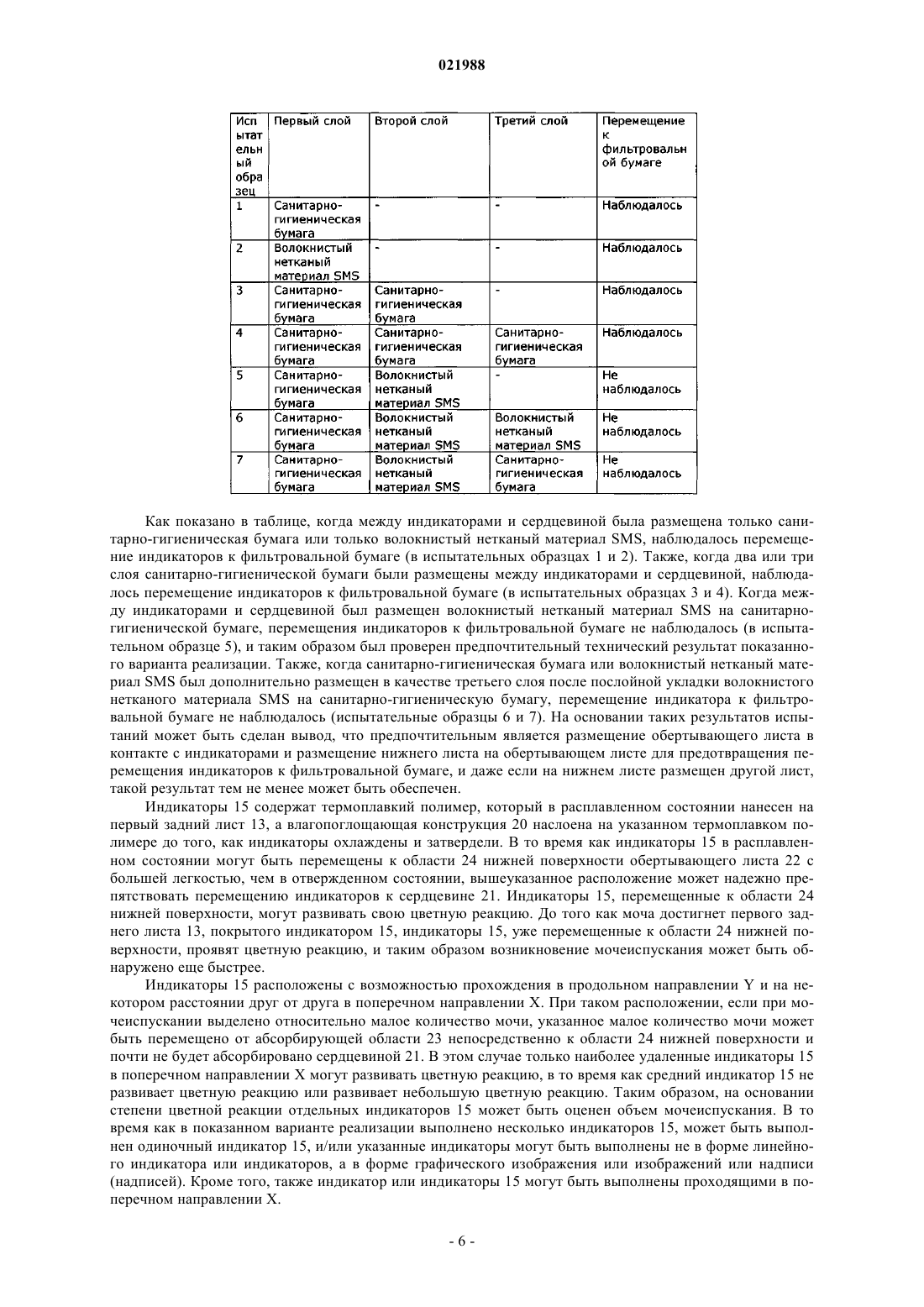

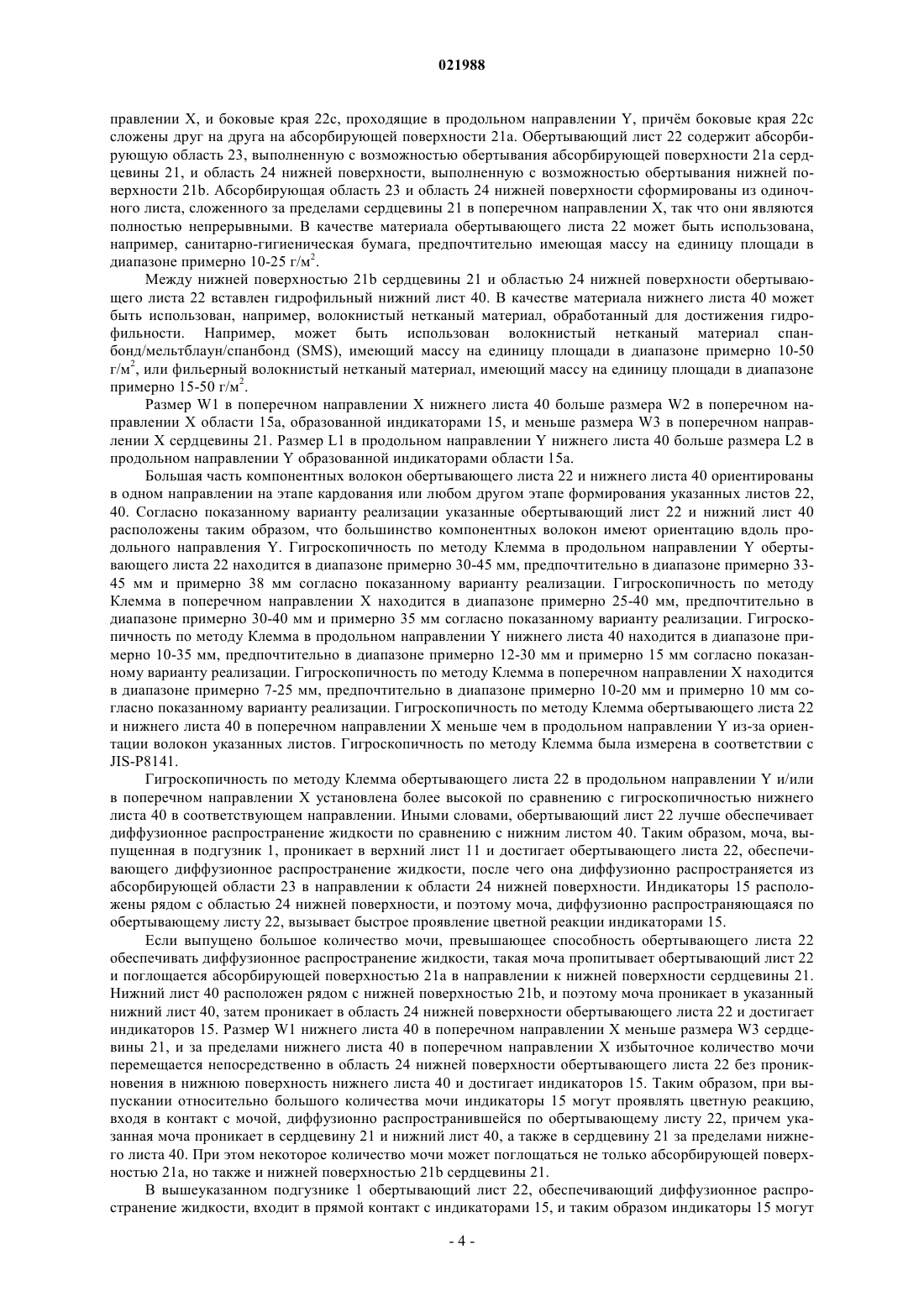

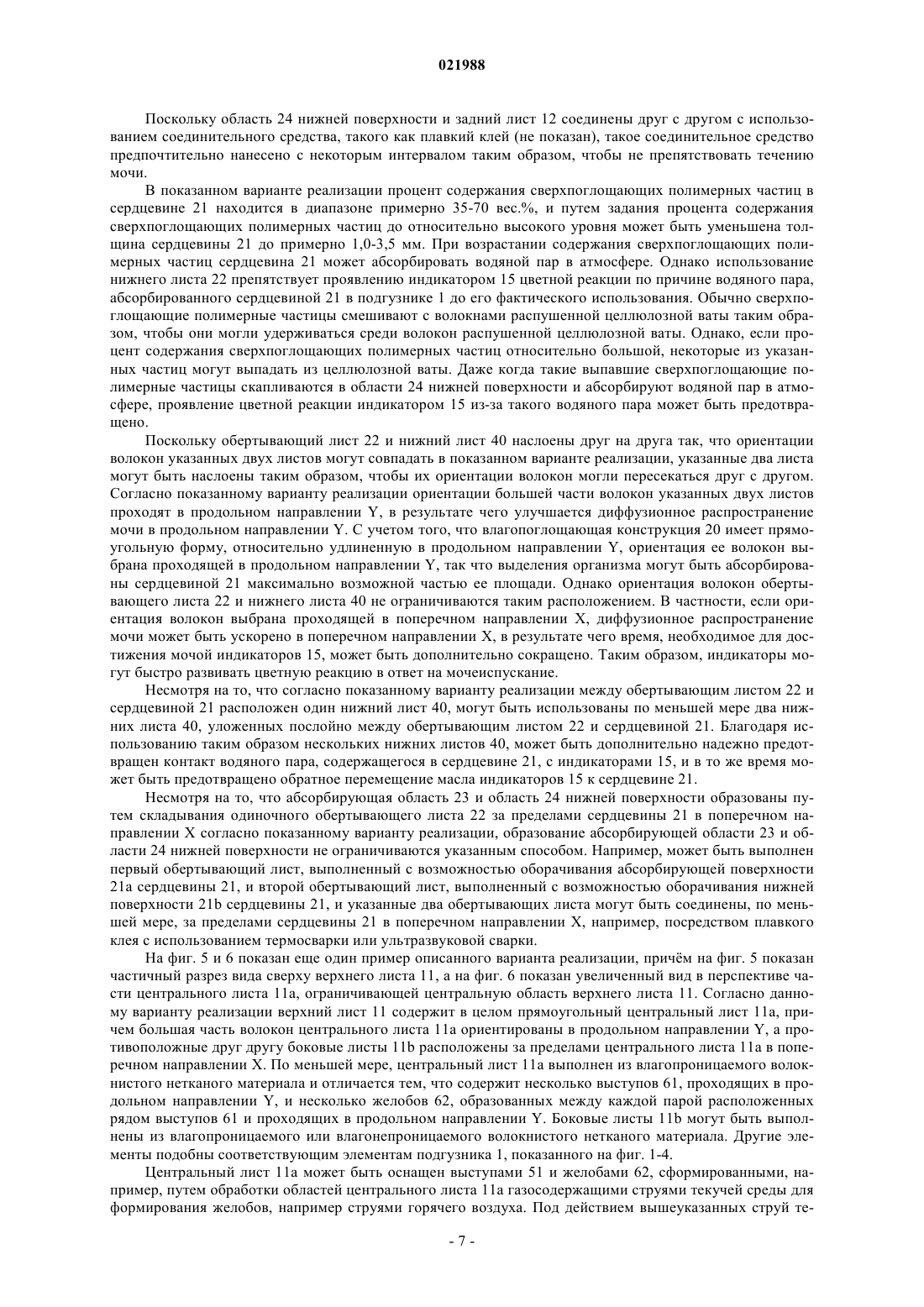

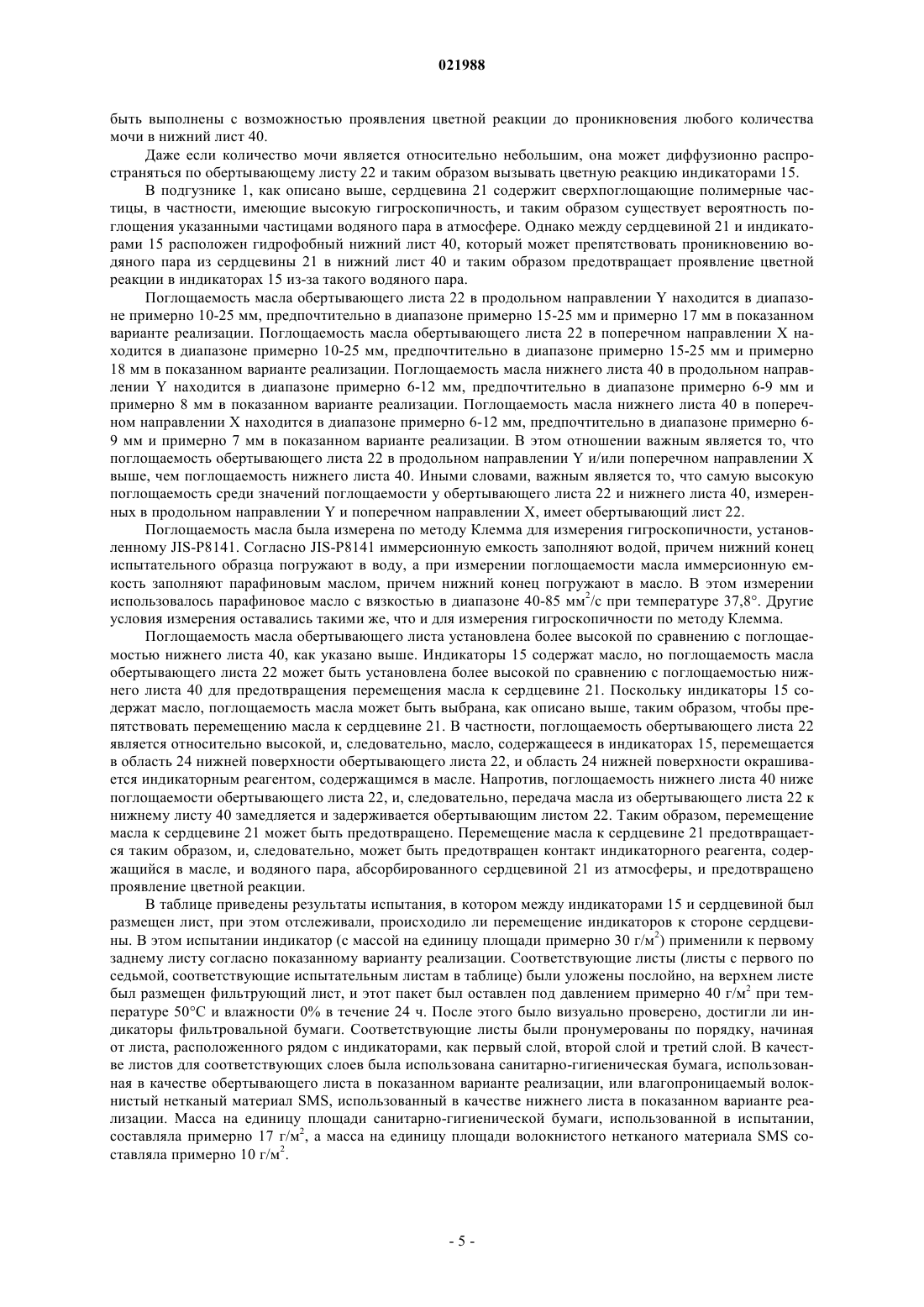

ПРЕДМЕТ ОДЕЖДЫ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ Предложен предмет одежды одноразового использования, выполненный с возможностью препятствования перемещению индикаторов влагопоглощающей конструкции и быстрого проявления цветной реакции индикаторами в ответ на выпуск выделений организма. Подгузник 1 одноразового использования содержит верхний лист 11, задний лист 12 и влагопоглощающую конструкцию 20, расположенную между указанными верхним и задним листами 11, 12. Поверхность первого заднего листа 13, обращенная к влагопоглощающей конструкции 20,оснащена индикаторами 15. Индикаторы 15 содержат термоплавкий полимер, реагент индикатора,выполненный с возможностью проявления цветной реакции, и пластифицирующее масло. Влагопоглощающая конструкция 20 содержит влагопоглощающую сердцевину 21, обертывающий лист 22, обеспечивающий диффузионное распространение жидкости и выполненный с возможностью обертывания сердцевины 21. Гидрофильный нижний лист 40 расположен между нижней поверхностью 21b сердцевины 21 и областью 24 нижней поверхности обертывающего листа 22. Размер W1 в поперечном направлении X нижнего листа 40 больше, чем размер W2 области 15 а, в которой расположены индикаторы 15, и меньше, чем размер W3 в поперечном направлении Область техники Настоящее изобретение относится к предметам одежды одноразового использования и более конкретно к предметам одежды одноразового использования, таким как подгузники одноразового использования, трусы одноразового использования для приучения к туалету, трусы одноразового использования для страдающих недержанием и гигиенические трусы одноразового использования, каждые из которых оснащены расположенными в их промежностной области индикаторами, выполненными с возможностью проявления цветной реакции в ответ на контакт с сыростью или выделениями организма. Уровень техники Широко известны обычные подгузники одноразового использования, которые имеют переднюю и заднюю поясные области и промежностную область, проходящую между указанными передней и задней поясными областями, причм указанная промежностная область оснащена индикатором, выполненным с возможностью обнаружения возникновения мочеиспускания. Например, в JP 2007-252659 (PTL 1) и JP 2004-337386 (PTL 2) описаны подгузники одноразового использования, каждый из которых содержит верхний и задний листы и абсорбирующую основную часть, расположенную между указанными листами. Внутренняя поверхность заднего листа покрыта термоплавким составом, содержащим реагент, обеспечивающий цветовую реакцию, который используется в качестве индикатора. Влагопроницаемый лист размещен между задним листом и абсорбирующей жидкость основной частью так, что указанные листы могут предотвращать перемещение реагента цветной реакции, содержащегося в термоплавком составе, в абсорбирующую сердцевину. Если реагент цветной реакции перемещается в абсорбирующую сердцевину, имеется вероятность того, что он может проявить цветную реакцию из-за небольшого количества водяного пара, поглощенного абсорбирующей сердцевиной из атмосферы. Но путем предотвращения такого перемещения реагента цветной реакции к сердцевине проявление цветной реакции индикаторов может быть предотвращено до фактического использования подгузника. Патентная литература.PTL2: JP 2004-337386 А. Сущность изобретения Задача, решаемая изобретением. Согласно описанию, приведенному в PTL 1 и PTL 2, размер в поперечном направлении влагопроницаемого листа, расположенного между абсорбирующей основной частью и задним листом, совпадает с размером абсорбирующей основной части. В результате моча, высвобождаемая на верхний лист, проникает в абсорбирующую основную часть и влагопроницаемый лист и достигает индикаторов. Моча входит в контакт с индикаторами через влагопроницаемый лист, и, соответственно, для проявления цветной реакции индикаторами требуется более длительное время. Задача настоящего изобретения состоит в создании предмета одежды одноразового использования,выполненного с возможностью препятствования перемещению индикатора во влагопоглощающую конструкцию и быстрого проявления цветной реакции индикатором в ответ на выпуск выделений организма. Решение задачи. Предложен предмет одежды одноразового использования, имеющий продольное направление и поперечное направление, содержащий обращенную к коже сторону; необращенную к коже сторону, противоположную обращенной к коже стороне; переднюю и заднюю поясные области; промежностную область, проходящую между передней и задней поясными областями; влагопроницаемый верхний лист,расположенный на обращенной к коже стороне; влгонепроницаемый задний лист, расположенный на необращенной к коже стороне; и влагопоглощающую конструкцию, расположенную между указанными верхним и задним листами и размещенную, по меньшей мере, в промежностной области. Задний лист оснащен сформированным на его поверхности, обращенной к влагопоглощающей конструкции, по меньшей мере одним индикатором, выполненным с возможностью проявления цветной реакции при контакте с сыростью и/или выделениями организма. Предмет одежды одноразового использования согласно настоящему изобретению дополнительно содержит следующие отличительные особенности. Влагопоглощающая конструкция содержит влагопоглощающую сердцевину и распространяющий жидкость обертывающий лист, выполненный с возможностью обертывания обращенной к коже поверхности и необращенной к коже поверхности сердцевины и являющийся непрерывным за пределами сердцевины в поперечном направлении; и нижний лист, выполненный из гидрофильного волокнистого нетканого материала, расположен между необращенной к коже поверхностью сердцевины и обертывающим листом таким образом, что он позиционно соответствует по меньшей мере одному индикатору,причм размер в поперечном направлении нижнего листа меньше размера сердцевины, и по меньшей мере один индикатор содержит термоплавкий полимер, индикаторный реагент, выполненный с возможностью проявления цветной реакции, и пластифицирующее масло, и по меньшей мере один индикатор выполнен с возможностью входа в прямой контакт с обертывающим листом, при этом поглощаемость масла обертывающего листа выше поглощаемости масла нижнего листа. Согласно одному варианту реализации настоящего изобретения гигроскопичность по методу Клемма обертывающего листа выше, чем гигроскопичность по методу Клемма нижнего листа. Согласно еще одному варианту реализации настоящего изобретения большая часть волокон нижнего листа имеет ориентацию вдоль одного из продольного направления и поперечного направления, и область, оснащенная по меньшей мере одним индикатором, проходит вдоль ориентации волокон нижнего листа. Согласно еще одному варианту реализации настоящего изобретения большая часть волокон обертывающего листа имеет ориентацию, проходящую в одном из продольного направления и поперечного направления, и обертывающий лист и нижний лист наложены послойно друг на друга так, что ориентации волокон указанных двух листов совпадают друг с другом. Согласно еще одному варианту реализации настоящего изобретения сердцевина содержит, по меньшей мере, сверхпоглощающие полимерные частицы, и процент содержания указанных сверхпоглощающих полимерных частиц находится в диапазоне 35-70 вес.% от полной массы сердцевины. Согласно еще одному варианту реализации настоящего изобретения центральная часть верхнего листа выполнена из волокнистого нетканого материала, причем большая часть волокон верхнего листа имеет ориентацию, проходящую вдоль одного из продольного направления и поперечного направления,а область, сформированная по меньшей мере одним индикатором, проходит в одном из продольного направления и поперечного направления, так что направление, в котором проходит область, сформированная индикаторами, совпадает с ориентацией волокон верхнего листа. Технические результаты изобретения. В частности, согласно по меньшей мере одному варианту реализации настоящего изобретения влагопоглощающая конструкция расположена между верхним и задним листами, и гидрофильный нижний лист расположен между нижней поверхностью сердцевины влагопоглощающей конструкции и обертывающим листом, выполненным с возможностью обертывания сердцевины. Задний лист оснащен индикаторами так, что указанные индикаторы могут непосредственно входить в контакт с обертывающим листом. Поглощаемость масла обертывающего листа задана выше поглощаемости масла нижнего листа, и таким образом может быть предотвращено перемещение индикаторов к влагопоглощающей конструкции. Кроме того, в ответ на выпуск выделений организма индикаторы могут развивать цветную реакцию. Краткое описание чертежей На фиг. 1 показан вид в перспективе подгузника одноразового использования в качестве одного варианта реализации предмета одежды одноразового использования; на фиг. 2 - плоско развернутый вид сверху подгузника; на фиг. 3 - вид в разрезе по линии III-III, показанной на фиг. 2; на фиг. 4 - покомпонентный вид в перспективе подгузника; на фиг. 5 - вид сверху еще одного примера верхнего листа; на фиг. 6 - увеличенная диаграмма части, показанной на фиг. 5. Подробное описание вариантов реализации изобретения На фиг. 1 показан вид в перспективе подгузника 1 одноразового использования в качестве примера предмета одежды одноразового использования согласно настоящему изобретению. На фиг. 2 показан вид сверху плоско развернутого подгузника 1 при наблюдении со стороны тела пользователя. На фиг. 3 показан вид в разрезе по линии III-III, показанной на фиг. 2. На фиг. 4 показан покомпонентный вид в перспективе подгузника 1. На фиг. 2-4 соответствующие эластичные элементы показаны в состоянии, растянутом против стягивающей силы. Подгузник 1 имеет продольную воображаемую центральную линию Р-Р, делящую пополам подгузник 1 в поперечном направлении X, и поперечную воображаемую центральную линию Q-Q,делящую пополам подгузник 1 в продольном направлении Y, причм подгузник 1 является симметричным относительно продольной воображаемой центральной линии Р-Р. Подгузник 1 имеет обращенную к коже сторону, которая обращена к телу пользователя, и необращенную к коже сторону, противоположную обращенной к коже стороне (сторону, обращенную к одежде пользователя), переднюю поясную область 2, заднюю поясную область 3 и промежностную область 4,проходящую между передней и задней поясными областями 2, 3, боковые края 5, а также передний и задний концы 6, 7, проходящие в поперечном направлении X в передней и задней поясных областях 2, 3 соответственно. Подгузник 1 содержит влагопроницаемый верхний лист 11, расположенный на обращенной к коже стороне, задний лист 12, расположенный на необращенной к коже стороне, и влагопоглощающую конструкцию 20, расположенную между указанными верхним и задним листами 11, 12. В качестве материала верхнего листа 11 может быть использован влагопроницаемый волокнистый нетканый материал и, в частности, проницаемый для воздуха волокнистый нетканый материал, имеющий массу на единицу площади в диапазоне примерно 15-35 г/м 2. Согласно указанному варианту реализации используется проницаемый для воздуха волокнистый нетканый материал, имеющий массу на единицу площади примерно 25 г/м 2. В качестве материала заднего листа 12 может быть использован слоистый лист, составленный из первого и второго задних листов 13, 14, так что внешняя поверхность первого заднего листа 13 может быть покрыта вторым задним листом 14. Второй задний лист 14 является коэкстенсивным с верхним листом 11, а первый задний лист 13 может быть меньше второго заднего листа 14. В качестве материала первого заднего листа 13, например, может быть использована воздухопроницаемая и влагонепроницаемая пластиковая пленка, имеющая массу на единицу площади в диапазоне примерно 10-25 г/м 2. Согласно данному варианту реализации масса на единицу площади составляет примерно 18 г/м 2. В качестве материала второго заднего листа 14 может быть использован волокнистый нетканый материал спанбонд/мельтблаун/спанбонд (SMS), имеющий массу на единицу площади в диапазоне примерно 15-35 г/м 2. Согласно данному варианту реализации его масса на единицу площади составляет примерно 17 г/м 2. Текстура заднего листа 12 может быть улучшена путем покрытия первого заднего листа 13 вторым задним листом 14. Поверхность первого заднего листа 13, обращенная к влагопоглощающей конструкции 20, оснащена несколькими индикаторами 15, выполненными с возможностью проявления цветной реакции при контакте по меньшей мере с одним из сырости и выделений организма. Индикаторы 15 проходят в продольном направлении Y с интервалами в поперечном направлении X. В этом отношении указанные индикаторы 15 могут быть выполнены, по меньшей мере, в промежностной области 4 и поперек промежностной области 4 в передней и задней поясных областях 2, 3. Область 15 а, оснащенная таким образом индикаторами 15, проходит в продольном направлении Y. Область 15 а ограничена размером W2 между противоположными друг другу наиболее удаленными от середины индикаторами 15 и размером L2 в продольном направлении Y соответствующих индикаторов 15. Используемая в настоящем описании фраза "такая область 15 а проходит в продольном направлении Y" означает, что размер L2 в продольном направлении Y установлен большим, чем размер W2 в поперечном направлении X. Индикаторы 15 содержат термоплавкий полимер, индикаторный реагент, выполненный с возможностью проявления цветной реакции, и пластифицирующее масло. В качестве полимера может быть использован полимер, обычно используемый для плавкого клея, такой как полиэтиленгликоль, а в качестве индикаторного реагента может быть использован рН-индикаторный реагент, такой как бромокрезоловый зеленый, этиловый красный, бромфеноловый синий или диазорезорцин. В качестве пластифицирующего масла могут быть использованы парафиновое масло, нафтеновое масло, соединения, полученные из жирных кислот, соединения, полученные из ароматических карбоновых кислот, или их смеси. В этом случае также могут быть использованы индикаторы 15, содержащие уплотнительную смолу или растворяющий воск растворитель. Несколько ножных эластичных элементов 16, проходящих в продольном направлении Y, прикреплены между верхним и задним листами 11, 12. Указанные ножные эластичные элементы 16 прикреплены в натянутом состоянии с возможностью стягивания в продольном направлении Y вдоль боковых краев 5 подгузника 1 между верхним и задним листами 11, 12 и таким образом проходят поперек, по меньшей мере, промежностной области 4. Ножные эластичные элементы 16 прикреплены к верхнему и/или заднему листу 11, 12 с использованием фиксирующего средства, такого как плавкий клей (не показан). Под действием указанных ножных эластичных элементов 16, прикрепленных таким способом, боковые края подгузника 1 могут входить в плотный контакт с окружностью бедер пользователя, и таким образом они препятствуют протеканию через зазоры между бедрами и подгузником 1 выделений организма, таких как моча. Необращенная к коже сторона заднего листа 12 снабжена парой первых фиксирующих средств 31. Первые фиксирующие средства 31 прикреплены к задней поясной области 3, причем каждое первое фиксирующее средство 31 содержит ленточный выступ 32, проходящий наружу в поперечном направленииX от заднего листа 12 и крючковые элементы 33 прикреплены к дистальной части. Необращенная к коже сторона заднего листа 12 в передней поясной области 2 снабжена вторым фиксирующим средством 34,выполненным с возможностью взаимодействия разъемным способом с первым фиксирующим средством 31. Второе фиксирующее средство 34 содержит петельные элементы, выполненные с возможностью взаимодействия разъемным способом с крючковыми элементами 33, и проходит в поперечном направленииX между боковыми краями 5. Первое фиксирующее средство 31 может взаимодействовать со вторым фиксирующим средством 34 для формирования подгузника 1 типа трусов, как показано на фиг. 1. Показанная в качестве примера на фиг. 3 и 4 влагопоглощающая конструкция 20 содержит влагопоглощающую сердцевину 21 и обертывающий лист 22, использованный для обертывания сердцевины 21. Сердцевина 21 имеет абсорбирующую поверхность 21 а, расположенную на обращенной к коже стороне, т.е. стороне верхнего листа 11, и нижнюю поверхность 21b, расположенную на необращенной к коже стороне, противоположной абсорбирующей поверхности 21 а, т.е. на стороне заднего листа 12. В качестве материала сердцевины 21 могут быть использованы, например, распушенная целлюлозная вата и сверхпоглощающие полимерные частицы, в настоящем варианте реализации использована смесь распушенной целлюлозной ваты и сверхпоглощающих полимерных частиц. Содержание сверхпоглощающих полимерных частиц может быть в диапазоне примерно 35-70 вес.% от полной массы сердцевины 21 и предпочтительно в диапазоне примерно 45-55 вес.%. Обертывающий лист 22 имеет передний и задний концы 22 а, 22b, проходящие в поперечном на-3 021988 правлении X, и боковые края 22 с, проходящие в продольном направлении Y, причм боковые края 22 с сложены друг на друга на абсорбирующей поверхности 21 а. Обертывающий лист 22 содержит абсорбирующую область 23, выполненную с возможностью обертывания абсорбирующей поверхности 21 а сердцевины 21, и область 24 нижней поверхности, выполненную с возможностью обертывания нижней поверхности 21b. Абсорбирующая область 23 и область 24 нижней поверхности сформированы из одиночного листа, сложенного за пределами сердцевины 21 в поперечном направлении X, так что они являются полностью непрерывными. В качестве материала обертывающего листа 22 может быть использована,например, санитарно-гигиеническая бумага, предпочтительно имеющая массу на единицу площади в диапазоне примерно 10-25 г/м 2. Между нижней поверхностью 21b сердцевины 21 и областью 24 нижней поверхности обертывающего листа 22 вставлен гидрофильный нижний лист 40. В качестве материала нижнего листа 40 может быть использован, например, волокнистый нетканый материал, обработанный для достижения гидрофильности. Например, может быть использован волокнистый нетканый материал спанбонд/мельтблаун/спанбонд (SMS), имеющий массу на единицу площади в диапазоне примерно 10-50 г/м 2, или фильерный волокнистый нетканый материал, имеющий массу на единицу площади в диапазоне примерно 15-50 г/м 2. Размер W1 в поперечном направлении X нижнего листа 40 больше размера W2 в поперечном направлении X области 15 а, образованной индикаторами 15, и меньше размера W3 в поперечном направлении X сердцевины 21. Размер L1 в продольном направлении Y нижнего листа 40 больше размера L2 в продольном направлении Y образованной индикаторами области 15 а. Большая часть компонентных волокон обертывающего листа 22 и нижнего листа 40 ориентированы в одном направлении на этапе кардования или любом другом этапе формирования указанных листов 22,40. Согласно показанному варианту реализации указанные обертывающий лист 22 и нижний лист 40 расположены таким образом, что большинство компонентных волокон имеют ориентацию вдоль продольного направления Y. Гигроскопичность по методу Клемма в продольном направлении Y обертывающего листа 22 находится в диапазоне примерно 30-45 мм, предпочтительно в диапазоне примерно 3345 мм и примерно 38 мм согласно показанному варианту реализации. Гигроскопичность по методу Клемма в поперечном направлении X находится в диапазоне примерно 25-40 мм, предпочтительно в диапазоне примерно 30-40 мм и примерно 35 мм согласно показанному варианту реализации. Гигроскопичность по методу Клемма в продольном направлении Y нижнего листа 40 находится в диапазоне примерно 10-35 мм, предпочтительно в диапазоне примерно 12-30 мм и примерно 15 мм согласно показанному варианту реализации. Гигроскопичность по методу Клемма в поперечном направлении X находится в диапазоне примерно 7-25 мм, предпочтительно в диапазоне примерно 10-20 мм и примерно 10 мм согласно показанному варианту реализации. Гигроскопичность по методу Клемма обертывающего листа 22 и нижнего листа 40 в поперечном направлении X меньше чем в продольном направлении Y из-за ориентации волокон указанных листов. Гигроскопичность по методу Клемма была измерена в соответствии сJIS-P8141. Гигроскопичность по методу Клемма обертывающего листа 22 в продольном направлении Y и/или в поперечном направлении X установлена более высокой по сравнению с гигроскопичностью нижнего листа 40 в соответствующем направлении. Иными словами, обертывающий лист 22 лучше обеспечивает диффузионное распространение жидкости по сравнению с нижним листом 40. Таким образом, моча, выпущенная в подгузник 1, проникает в верхний лист 11 и достигает обертывающего листа 22, обеспечивающего диффузионное распространение жидкости, после чего она диффузионно распространяется из абсорбирующей области 23 в направлении к области 24 нижней поверхности. Индикаторы 15 расположены рядом с областью 24 нижней поверхности, и поэтому моча, диффузионно распространяющаяся по обертывающему листу 22, вызывает быстрое проявление цветной реакции индикаторами 15. Если выпущено большое количество мочи, превышающее способность обертывающего листа 22 обеспечивать диффузионное распространение жидкости, такая моча пропитывает обертывающий лист 22 и поглощается абсорбирующей поверхностью 21 а в направлении к нижней поверхности сердцевины 21. Нижний лист 40 расположен рядом с нижней поверхностью 21b, и поэтому моча проникает в указанный нижний лист 40, затем проникает в область 24 нижней поверхности обертывающего листа 22 и достигает индикаторов 15. Размер W1 нижнего листа 40 в поперечном направлении X меньше размера W3 сердцевины 21, и за пределами нижнего листа 40 в поперечном направлении X избыточное количество мочи перемещается непосредственно в область 24 нижней поверхности обертывающего листа 22 без проникновения в нижнюю поверхность нижнего листа 40 и достигает индикаторов 15. Таким образом, при выпускании относительно большого количества мочи индикаторы 15 могут проявлять цветную реакцию,входя в контакт с мочой, диффузионно распространившейся по обертывающему листу 22, причем указанная моча проникает в сердцевину 21 и нижний лист 40, а также в сердцевину 21 за пределами нижнего листа 40. При этом некоторое количество мочи может поглощаться не только абсорбирующей поверхностью 21 а, но также и нижней поверхностью 21b сердцевины 21. В вышеуказанном подгузнике 1 обертывающий лист 22, обеспечивающий диффузионное распространение жидкости, входит в прямой контакт с индикаторами 15, и таким образом индикаторы 15 могут быть выполнены с возможностью проявления цветной реакции до проникновения любого количества мочи в нижний лист 40. Даже если количество мочи является относительно небольшим, она может диффузионно распространяться по обертывающему листу 22 и таким образом вызывать цветную реакцию индикаторами 15. В подгузнике 1, как описано выше, сердцевина 21 содержит сверхпоглощающие полимерные частицы, в частности, имеющие высокую гигроскопичность, и таким образом существует вероятность поглощения указанными частицами водяного пара в атмосфере. Однако между сердцевиной 21 и индикаторами 15 расположен гидрофобный нижний лист 40, который может препятствовать проникновению водяного пара из сердцевины 21 в нижний лист 40 и таким образом предотвращает проявление цветной реакции в индикаторах 15 из-за такого водяного пара. Поглощаемость масла обертывающего листа 22 в продольном направлении Y находится в диапазоне примерно 10-25 мм, предпочтительно в диапазоне примерно 15-25 мм и примерно 17 мм в показанном варианте реализации. Поглощаемость масла обертывающего листа 22 в поперечном направлении X находится в диапазоне примерно 10-25 мм, предпочтительно в диапазоне примерно 15-25 мм и примерно 18 мм в показанном варианте реализации. Поглощаемость масла нижнего листа 40 в продольном направлении Y находится в диапазоне примерно 6-12 мм, предпочтительно в диапазоне примерно 6-9 мм и примерно 8 мм в показанном варианте реализации. Поглощаемость масла нижнего листа 40 в поперечном направлении X находится в диапазоне примерно 6-12 мм, предпочтительно в диапазоне примерно 69 мм и примерно 7 мм в показанном варианте реализации. В этом отношении важным является то, что поглощаемость обертывающего листа 22 в продольном направлении Y и/или поперечном направлении X выше, чем поглощаемость нижнего листа 40. Иными словами, важным является то, что самую высокую поглощаемость среди значений поглощаемости у обертывающего листа 22 и нижнего листа 40, измеренных в продольном направлении Y и поперечном направлении X, имеет обертывающий лист 22. Поглощаемость масла была измерена по методу Клемма для измерения гигроскопичности, установленному JIS-P8141. Согласно JIS-Р 8141 иммерсионную емкость заполняют водой, причем нижний конец испытательного образца погружают в воду, а при измерении поглощаемости масла иммерсионную емкость заполняют парафиновым маслом, причем нижний конец погружают в масло. В этом измерении использовалось парафиновое масло с вязкостью в диапазоне 40-85 мм 2/с при температуре 37,8. Другие условия измерения оставались такими же, что и для измерения гигроскопичности по методу Клемма. Поглощаемость масла обертывающего листа установлена более высокой по сравнению с поглощаемостью нижнего листа 40, как указано выше. Индикаторы 15 содержат масло, но поглощаемость масла обертывающего листа 22 может быть установлена более высокой по сравнению с поглощаемостью нижнего листа 40 для предотвращения перемещения масла к сердцевине 21. Поскольку индикаторы 15 содержат масло, поглощаемость масла может быть выбрана, как описано выше, таким образом, чтобы препятствовать перемещению масла к сердцевине 21. В частности, поглощаемость обертывающего листа 22 является относительно высокой, и, следовательно, масло, содержащееся в индикаторах 15, перемещается в область 24 нижней поверхности обертывающего листа 22, и область 24 нижней поверхности окрашивается индикаторным реагентом, содержащимся в масле. Напротив, поглощаемость нижнего листа 40 ниже поглощаемости обертывающего листа 22, и, следовательно, передача масла из обертывающего листа 22 к нижнему листу 40 замедляется и задерживается обертывающим листом 22. Таким образом, перемещение масла к сердцевине 21 может быть предотвращено. Перемещение масла к сердцевине 21 предотвращается таким образом, и, следовательно, может быть предотвращен контакт индикаторного реагента, содержащийся в масле, и водяного пара, абсорбированного сердцевиной 21 из атмосферы, и предотвращено проявление цветной реакции. В таблице приведены результаты испытания, в котором между индикаторами 15 и сердцевиной был размещен лист, при этом отслеживали, происходило ли перемещение индикаторов к стороне сердцевины. В этом испытании индикатор (с массой на единицу площади примерно 30 г/м 2) применили к первому заднему листу согласно показанному варианту реализации. Соответствующие листы (листы с первого по седьмой, соответствующие испытательным листам в таблице) были уложены послойно, на верхнем листе был размещен фильтрующий лист, и этот пакет был оставлен под давлением примерно 40 г/м 2 при температуре 50 С и влажности 0% в течение 24 ч. После этого было визуально проверено, достигли ли индикаторы фильтровальной бумаги. Соответствующие листы были пронумерованы по порядку, начиная от листа, расположенного рядом с индикаторами, как первый слой, второй слой и третий слой. В качестве листов для соответствующих слоев была использована санитарно-гигиеническая бумага, использованная в качестве обертывающего листа в показанном варианте реализации, или влагопроницаемый волокнистый нетканый материал SMS, использованный в качестве нижнего листа в показанном варианте реализации. Масса на единицу площади санитарно-гигиенической бумаги, использованной в испытании,составляла примерно 17 г/м 2, а масса на единицу площади волокнистого нетканого материала SMS составляла примерно 10 г/м 2. Как показано в таблице, когда между индикаторами и сердцевиной была размещена только санитарно-гигиеническая бумага или только волокнистый нетканый материал SMS, наблюдалось перемещение индикаторов к фильтровальной бумаге (в испытательных образцах 1 и 2). Также, когда два или три слоя санитарно-гигиенической бумаги были размещены между индикаторами и сердцевиной, наблюдалось перемещение индикаторов к фильтровальной бумаге (в испытательных образцах 3 и 4). Когда между индикаторами и сердцевиной был размещен волокнистый нетканый материал SMS на санитарногигиенической бумаге, перемещения индикаторов к фильтровальной бумаге не наблюдалось (в испытательном образце 5), и таким образом был проверен предпочтительный технический результат показанного варианта реализации. Также, когда санитарно-гигиеническая бумага или волокнистый нетканый материал SMS был дополнительно размещен в качестве третьего слоя после послойной укладки волокнистого нетканого материала SMS на санитарно-гигиеническую бумагу, перемещение индикатора к фильтровальной бумаге не наблюдалось (испытательные образцы 6 и 7). На основании таких результатов испытаний может быть сделан вывод, что предпочтительным является размещение обертывающего листа в контакте с индикаторами и размещение нижнего листа на обертывающем листе для предотвращения перемещения индикаторов к фильтровальной бумаге, и даже если на нижнем листе размещен другой лист,такой результат тем не менее может быть обеспечен. Индикаторы 15 содержат термоплавкий полимер, который в расплавленном состоянии нанесен на первый задний лист 13, а влагопоглощающая конструкция 20 наслоена на указанном термоплавком полимере до того, как индикаторы охлаждены и затвердели. В то время как индикаторы 15 в расплавленном состоянии могут быть перемещены к области 24 нижней поверхности обертывающего листа 22 с большей легкостью, чем в отвержденном состоянии, вышеуказанное расположение может надежно препятствовать перемещению индикаторов к сердцевине 21. Индикаторы 15, перемещенные к области 24 нижней поверхности, могут развивать свою цветную реакцию. До того как моча достигнет первого заднего листа 13, покрытого индикатором 15, индикаторы 15, уже перемещенные к области 24 нижней поверхности, проявят цветную реакцию, и таким образом возникновение мочеиспускания может быть обнаружено еще быстрее. Индикаторы 15 расположены с возможностью прохождения в продольном направлении Y и на некотором расстоянии друг от друга в поперечном направлении X. При таком расположении, если при мочеиспускании выделено относительно малое количество мочи, указанное малое количество мочи может быть перемещено от абсорбирующей области 23 непосредственно к области 24 нижней поверхности и почти не будет абсорбировано сердцевиной 21. В этом случае только наиболее удаленные индикаторы 15 в поперечном направлении X могут развивать цветную реакцию, в то время как средний индикатор 15 не развивает цветную реакцию или развивает небольшую цветную реакцию. Таким образом, на основании степени цветной реакции отдельных индикаторов 15 может быть оценен объем мочеиспускания. В то время как в показанном варианте реализации выполнено несколько индикаторов 15, может быть выполнен одиночный индикатор 15, и/или указанные индикаторы могут быть выполнены не в форме линейного индикатора или индикаторов, а в форме графического изображения или изображений или надписи(надписей). Кроме того, также индикатор или индикаторы 15 могут быть выполнены проходящими в поперечном направлении X. Поскольку область 24 нижней поверхности и задний лист 12 соединены друг с другом с использованием соединительного средства, такого как плавкий клей (не показан), такое соединительное средство предпочтительно нанесено с некоторым интервалом таким образом, чтобы не препятствовать течению мочи. В показанном варианте реализации процент содержания сверхпоглощающих полимерных частиц в сердцевине 21 находится в диапазоне примерно 35-70 вес.%, и путем задания процента содержания сверхпоглощающих полимерных частиц до относительно высокого уровня может быть уменьшена толщина сердцевины 21 до примерно 1,0-3,5 мм. При возрастании содержания сверхпоглощающих полимерных частиц сердцевина 21 может абсорбировать водяной пар в атмосфере. Однако использование нижнего листа 22 препятствует проявлению индикатором 15 цветной реакции по причине водяного пара,абсорбированного сердцевиной 21 в подгузнике 1 до его фактического использования. Обычно сверхпоглощающие полимерные частицы смешивают с волокнами распушенной целлюлозной ваты таким образом, чтобы они могли удерживаться среди волокон распушенной целлюлозной ваты. Однако, если процент содержания сверхпоглощающих полимерных частиц относительно большой, некоторые из указанных частиц могут выпадать из целлюлозной ваты. Даже когда такие выпавшие сверхпоглощающие полимерные частицы скапливаются в области 24 нижней поверхности и абсорбируют водяной пар в атмосфере, проявление цветной реакции индикатором 15 из-за такого водяного пара может быть предотвращено. Поскольку обертывающий лист 22 и нижний лист 40 наслоены друг на друга так, что ориентации волокон указанных двух листов могут совпадать в показанном варианте реализации, указанные два листа могут быть наслоены таким образом, чтобы их ориентации волокон могли пересекаться друг с другом. Согласно показанному варианту реализации ориентации большей части волокон указанных двух листов проходят в продольном направлении Y, в результате чего улучшается диффузионное распространение мочи в продольном направлении Y. С учетом того, что влагопоглощающая конструкция 20 имеет прямоугольную форму, относительно удлиненную в продольном направлении Y, ориентация ее волокон выбрана проходящей в продольном направлении Y, так что выделения организма могут быть абсорбированы сердцевиной 21 максимально возможной частью ее площади. Однако ориентация волокон обертывающего листа 22 и нижнего листа 40 не ограничиваются таким расположением. В частности, если ориентация волокон выбрана проходящей в поперечном направлении X, диффузионное распространение мочи может быть ускорено в поперечном направлении X, в результате чего время, необходимое для достижения мочой индикаторов 15, может быть дополнительно сокращено. Таким образом, индикаторы могут быстро развивать цветную реакцию в ответ на мочеиспускание. Несмотря на то, что согласно показанному варианту реализации между обертывающим листом 22 и сердцевиной 21 расположен один нижний лист 40, могут быть использованы по меньшей мере два нижних листа 40, уложенных послойно между обертывающим листом 22 и сердцевиной 21. Благодаря использованию таким образом нескольких нижних листов 40, может быть дополнительно надежно предотвращен контакт водяного пара, содержащегося в сердцевине 21, с индикаторами 15, и в то же время может быть предотвращено обратное перемещение масла индикаторов 15 к сердцевине 21. Несмотря на то, что абсорбирующая область 23 и область 24 нижней поверхности образованы путем складывания одиночного обертывающего листа 22 за пределами сердцевины 21 в поперечном направлении X согласно показанному варианту реализации, образование абсорбирующей области 23 и области 24 нижней поверхности не ограничиваются указанным способом. Например, может быть выполнен первый обертывающий лист, выполненный с возможностью оборачивания абсорбирующей поверхности 21 а сердцевины 21, и второй обертывающий лист, выполненный с возможностью оборачивания нижней поверхности 21b сердцевины 21, и указанные два обертывающих листа могут быть соединены, по меньшей мере, за пределами сердцевины 21 в поперечном направлении X, например, посредством плавкого клея с использованием термосварки или ультразвуковой сварки. На фиг. 5 и 6 показан еще один пример описанного варианта реализации, причм на фиг. 5 показан частичный разрез вида сверху верхнего листа 11, а на фиг. 6 показан увеличенный вид в перспективечасти центрального листа 11 а, ограничивающей центральную область верхнего листа 11. Согласно данному варианту реализации верхний лист 11 содержит в целом прямоугольный центральный лист 11 а, причем большая часть волокон центрального листа 11 а ориентированы в продольном направлении Y, а противоположные друг другу боковые листы 11b расположены за пределами центрального листа 11 а в поперечном направлении X. По меньшей мере, центральный лист 11 а выполнен из влагопроницаемого волокнистого нетканого материала и отличается тем, что содержит несколько выступов 61, проходящих в продольном направлении Y, и несколько желобов 62, образованных между каждой парой расположенных рядом выступов 61 и проходящих в продольном направлении Y. Боковые листы 11b могут быть выполнены из влагопроницаемого или влагонепроницаемого волокнистого нетканого материала. Другие элементы подобны соответствующим элементам подгузника 1, показанного на фиг. 1-4. Центральный лист 11 а может быть оснащен выступами 51 и желобами 62, сформированными, например, путем обработки областей центрального листа 11 а газосодержащими струями текучей среды для формирования желобов, например струями горячего воздуха. Под действием вышеуказанных струй те-7 021988 кучей среды на лист 11 а большая часть волокон в соответствующих желобах 62 принудительно смещаются в направлении к обеим сторонам, по существу, сохраняя ориентацию волокон в соответствующих желобах 62 в продольном направлении Y. Таким образом, количество волокон в центральном листе 11 а,ориентированных в продольном направлении Y, больше количества волокон, ориентированных в поперечном направлении X, и, таким образом, в целом ориентация волокон в продольном направлении X может быть хорошо заметной. Размер в поперечном направлении X центрального листа 11 а предпочтительно равен размеру в поперечном направлении X сердцевины 21 или больше его. Измерение ориентации волокон центрального листа 11 а может быть осуществлено, например, с использованием цифрового микроскопа VHX-100, изготовленного компанией Keyence. В частности, в пределах некоторого определенного диапазона данных наблюдаемого изображения, волокна, попадающие в диапазон от +45 до -45 относительно воображаемых линий, проходящих параллельно в продольном направлении, определяются как ориентированные в продольном направлении, а волокна, попадающие в диапазон от +45 до -45 относительно воображаемых линий, проходящих параллельно в поперечном направлении, определяются как ориентированные в поперечном направлении. Для измерения/вычисления ориентации волокон может быть вычислено процентное содержание от общего количества волокон, ориентированных в продольном направлении, и процентное содержание от общего количества волокон, ориентированных в поперечном направлении. Например, если количество волокон, наблюдаемых как ориентированные в продольном направлении,составляет 55% или больше от общего количества волокон, т.е. 100%, то может быть определено, что лист имеет ориентацию волокон вдоль продольного направления. В этом отношении способ для определения ориентации волокна не ограничивается вышеуказанным измерением, и определение ориентации волокон также может быть осуществлено измерением предела прочности листа. В частности, могут быть подготовлены испытательный образец, проходящий в продольном направлении листа, и испытательный образец, проходящий в поперечном направлении листа, и с использованием динамометра может быть измерен предел прочности при заданной растягивающей нагрузке. Если предел прочности испытательного образца, проходящего в продольном направлении, выше предела прочности испытательного образца,проходящего в поперечном направлении, то может быть определено, что лист имеет ориентацию волокон вдоль продольного направления. Верхний лист 11 размещен таким образом, что ориентация волокон его центрального листа 11 а может совпадать с продольным направлением Y, и сформированная индикаторами 15 область 15 а также размещена таким образом, чтобы проходить в продольном направлении Y. Иными словами, ориентация волокон центрального листа 11 а совпадает с направлением, в котором проходит сформированная индикаторами область 15 а. Моча, выпущенная на центральный лист 11 а, подвергается диффузионному распространению в продольном направлении Y вдоль ориентации его волокон. Моча, подвергнутая таким образом диффузионному распространению, перемещается через влагопоглощающую конструкцию 20 к индикаторам 15, входит в контакт с областью 15 а в ее дополнительнорасширенных пределах и вызывает проявление цветной реакции индикаторов 15 в соответственно широких пределах, поскольку сформированная индикаторами область 15 а проходит в продольном направлении Y. Цветная реакция, проявляемая индикаторами 15 в широких пределах, таким образом позволяет повысить заметность мочеиспускания. В частности, в подгузнике 1, размер которого в продольном направлении Y больше его размера в поперечном направлении X, ориентация волокон центрального листа 11 а, а также в сформированной индикаторами 15 области 15 а, может быть выбрана в продольном направлении Y для дополнительного улучшения заметности индикаторов 15. Составные элементы подгузника 1 не ограничиваются описанными элементами в настоящей заявке,и другие типы материалов, широко распространенные в соответствующей области техники, могут использоваться без ограничения. Термины "первый" и "второй", использованные в настоящем описании,приведены только для различения подобных элементов, подобных расположений или других подобных средств. Несмотря на то, что в настоящей заявке описан подгузник 1 расстегивающегося типа, настоящее изобретение также может быть применено для подгузника натягивающегося типа. Обозначения на чертежах. 1 - Подгузник одноразового использования (предмет одежды одноразового использования),2 - передняя поясная область,3 - задняя поясная область,4 - промежностная область,11 - верхний лист,12 - задний лист,15 - индикатор,20 - влагопоглощающая конструкция,21 - сердцевина,21 а - абсорбирующая поверхность,21b - нижняя поверхность,22 - обертывающий лист,-8 021988 40 - нижний лист,X - поперечное направление,Y - продольное направление. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды одноразового использования, имеющий продольное направление и поперечное направление, содержащий обращенную к коже сторону; необращенную к коже сторону, противоположную обращенной к коже стороне; переднюю и заднюю поясные области; промежностную область, проходящую между передней и задней поясными областями; влагопроницаемый верхний лист, расположенный на обращенной к коже стороне; влагонепроницаемый задний лист, расположенный на необращенной к коже стороне; и влагопоглощающую структуру, расположенную между указанными верхним и задним листами и размещенную, по меньшей мере, в промежностной области, причм задний лист оснащен сформированным на его поверхности, обращенной к влагопоглощающей структуре, по меньшей мере одним индикатором, выполненным с возможностью проявления цветной реакции при контакте с сыростью и/или выделениями организма, при этом влагопоглощающая структура содержит влагопоглощающую сердцевину и обертывающий лист,обеспечивающий диффузионное распространение жидкости, выполненный с возможностью обертывания обращенной к коже поверхности и необращенной к коже поверхности сердцевины и являющийся непрерывным за пределами сердцевины в поперечном направлении, а также содержит нижний лист, выполненный из гидрофильного волокнистого нетканого материала и расположенный между необращенной к коже поверхностью сердцевины и обертывающим листом таким образом, что он позиционно соответствует по меньшей мере одному индикатору,причм размер в поперечном направлении нижнего листа меньше размера сердцевины, а указанный по меньшей мере один индикатор содержит термоплавкий полимер, индикаторный реагент, выполненный с возможностью проявления цветной реакции, и пластифицирующее масло,при этом указанный по меньшей мере один индикатор выполнен с возможностью ввода в прямой контакт с обертывающим листом, у которого поглощаемость масла больше поглощаемости масла нижнего листа. 2. Предмет одежды одноразового использования по п.1, в котором гигроскопичность по методу Клемма обертывающего листа больше гигроскопичности по методу Клемма нижнего листа. 3. Предмет одежды одноразового использования по п.1, в котором большая часть волокон нижнего листа имеет ориентацию вдоль продольного направления или поперечного направления, а область, оснащенная по меньшей мере одним индикатором, проходит вдоль ориентации волокон нижнего листа. 4. Предмет одежды одноразового использования по п.3, в котором большая часть волокон обертывающего листа имеет ориентацию, проходящую в продольном направлении или поперечном направлении, а обертывающий лист и нижний лист наложены послойно друг на друга так, что ориентации волокон указанных двух листов совпадают друг с другом. 5. Предмет одежды одноразового использования по п.1, в котором сердцевина содержит, по меньшей мере, сверхпоглощающие полимерные частицы, процент содержания которых находится в диапазоне 35-70 вес.% от полной массы сердцевины. 6. Предмет одежды одноразового использования по п.1, в котором центральная часть верхнего листа выполнена из волокнистого нетканого материала, причем большая часть волокон верхнего листа имеет ориентацию, проходящую вдоль продольного направления или поперечного направления, а область,оснащенная по меньшей мере одним индикатором, проходит в продольном направлении или поперечном направлении так, что направление, в котором проходит область, оснащенная индикаторами, совпадает с ориентацией волокон верхнего листа.
