Абсорбирующий предмет одежды одноразового использования

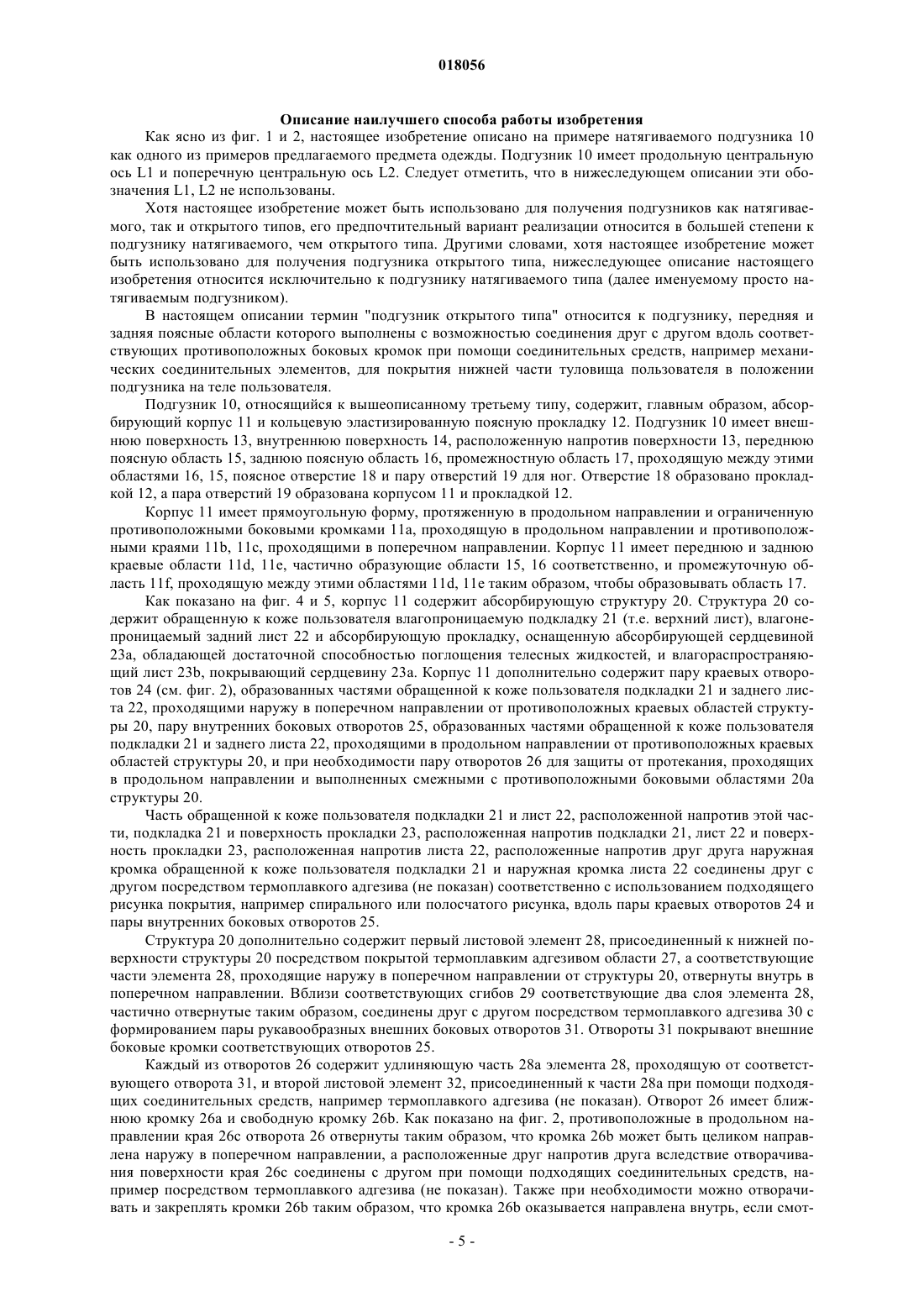

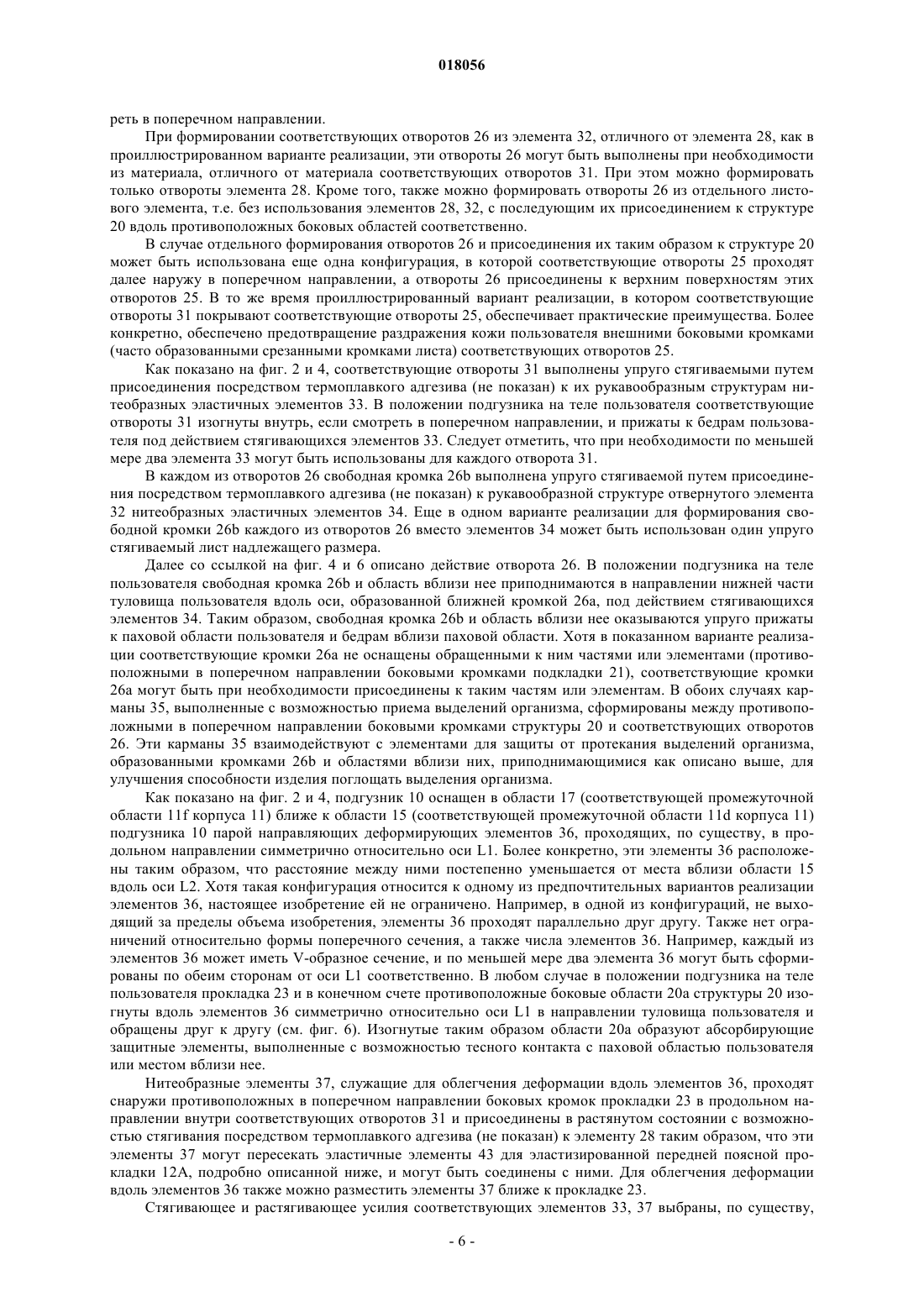

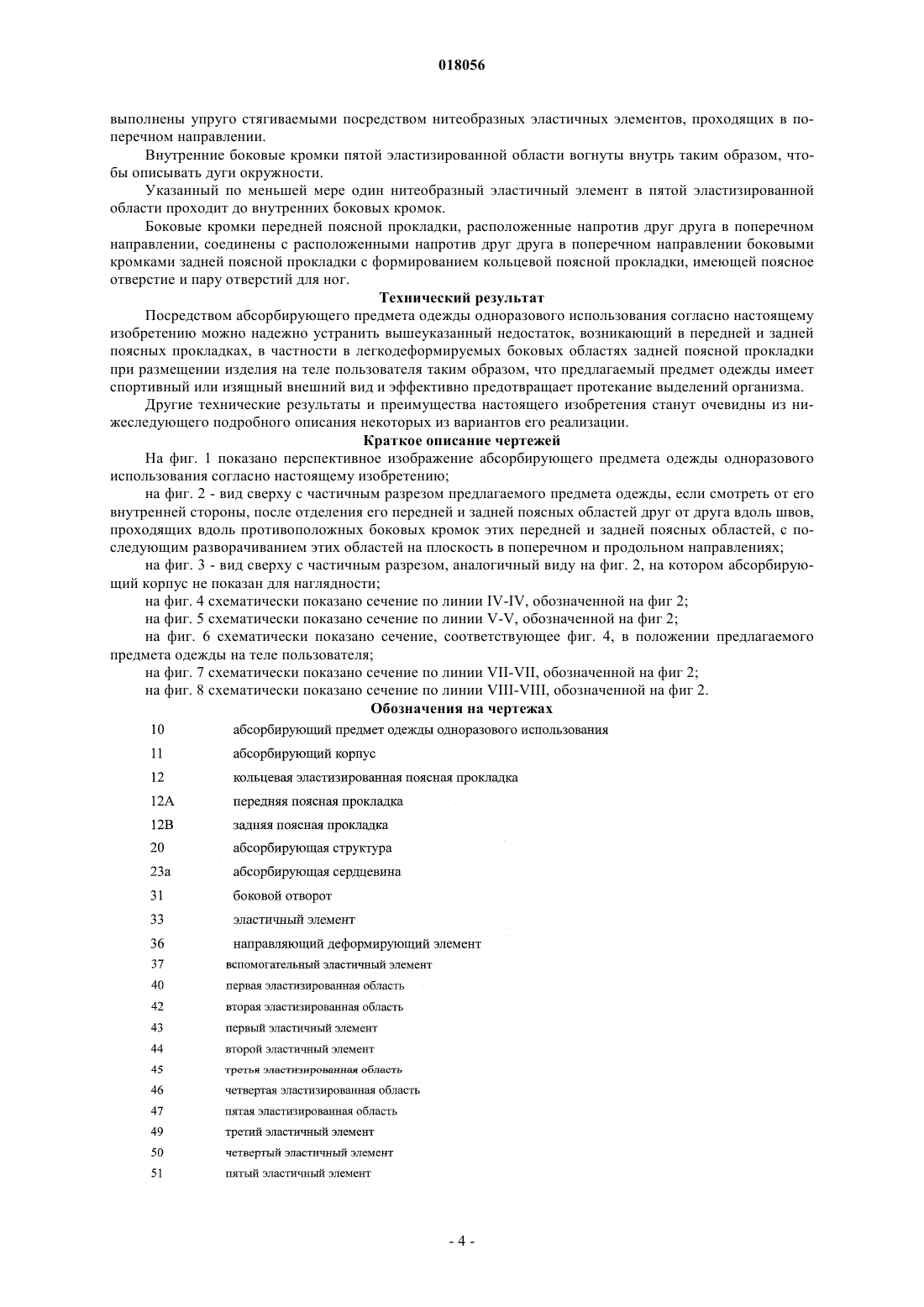

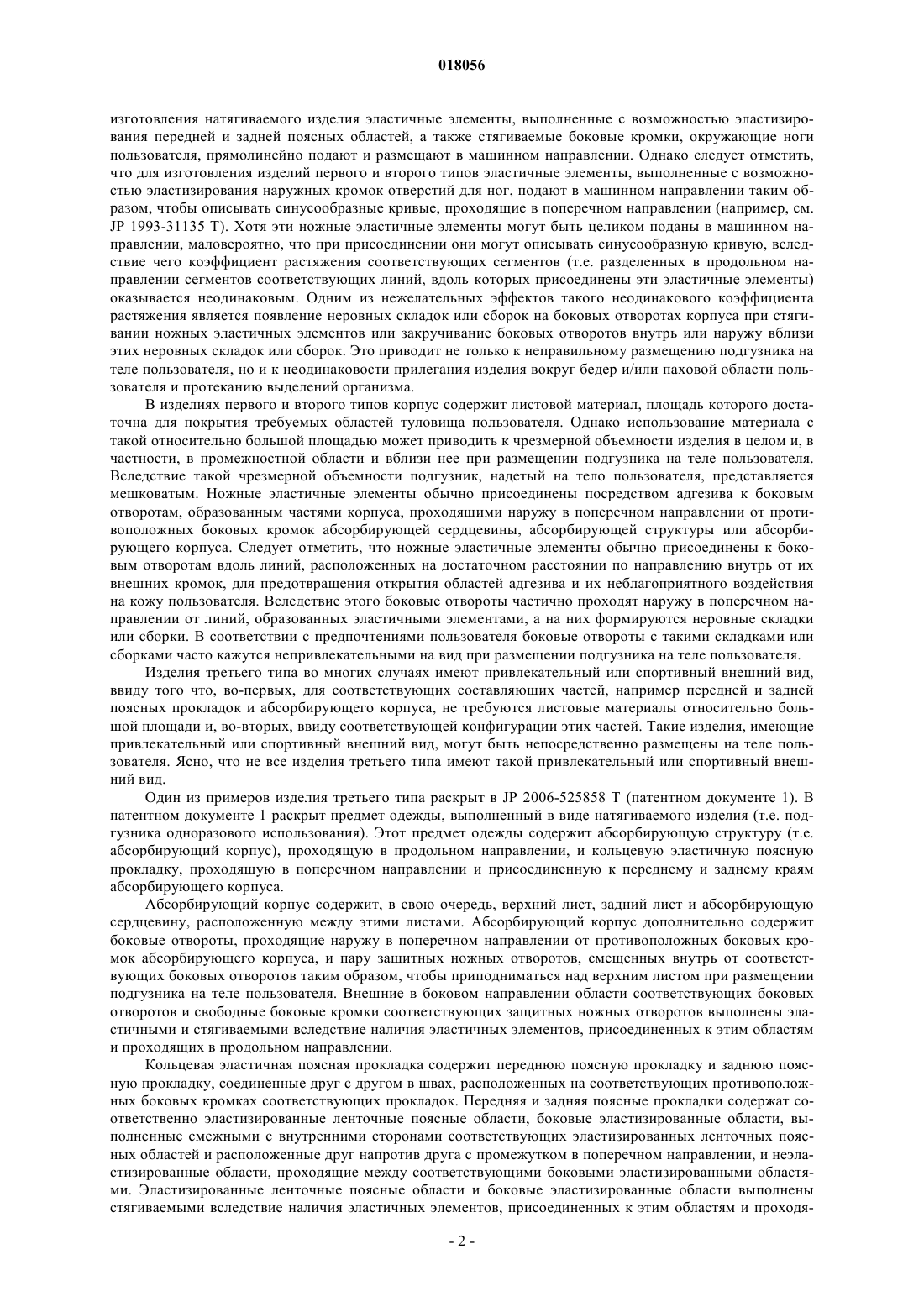

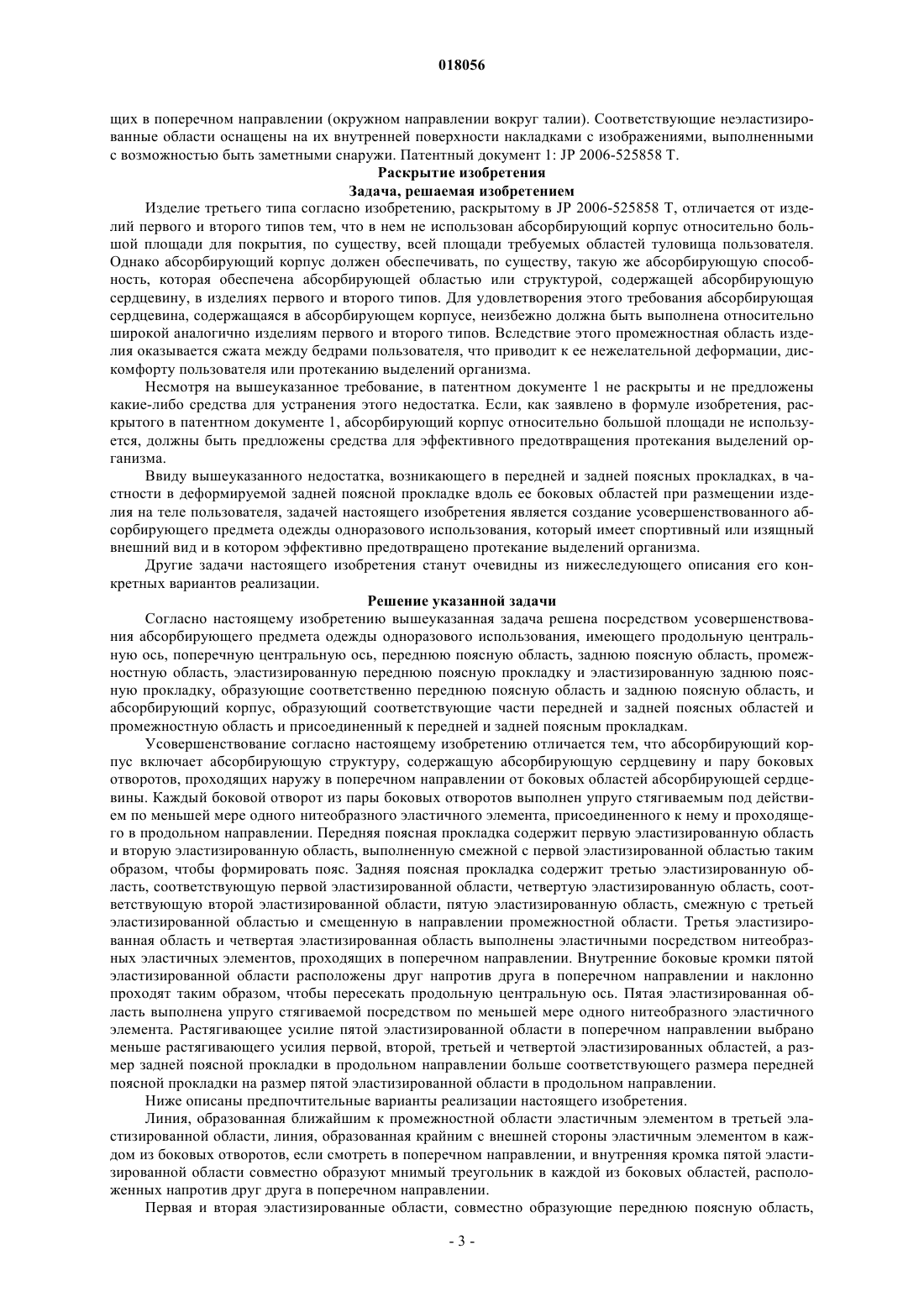

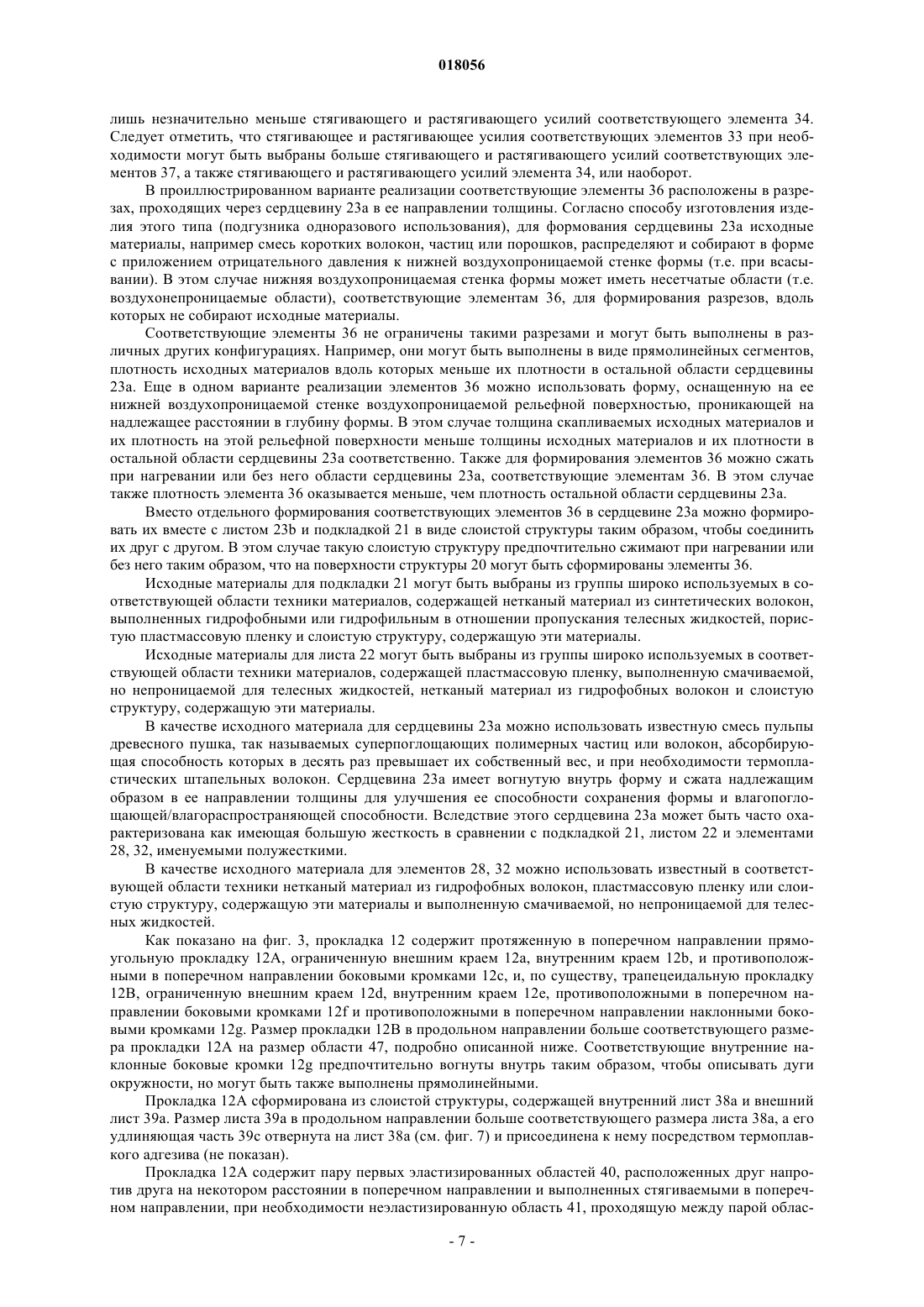

АБСОРБИРУЮЩИЙ ПРЕДМЕТ ОДЕЖДЫ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ Абсорбирующий предмет одежды одноразового использования содержит абсорбирующий корпус 11 и кольцевую эластизированную поясную прокладку 12, содержащую переднюю поясную прокладку 12 А и заднюю поясную прокладку 12 В. Размер прокладки 12 В в продольном направлении больше размера прокладки 12 А в продольном направлении. Прокладка 12 В содержит эластизированную область 45, эластизированную область 46, образующую пояс, и эластизированную область 47, смещенную в направлении промежностной области. Растягивающее усилие области 47 в поперечном направлении выбрано меньше растягивающего усилия в поперечном направлении областей 45, 46. Область техники Настоящее изобретение относится к абсорбирующим предметам одежды одноразового использования и, в частности, к детским и/или взрослым подгузникам одноразового использования, детским трусам для приучения к туалету, трусам для страдающих недержанием, гигиеническим салфеткам типа трусов и другим изделиям, выполненным с возможностью приема и поглощения таких выделений организма, как кал, моча и др. Уровень техники Такие широкодоступные изделия могут быть разделены на изделия первого, второго и третьего типов. Примером изделия первого типа является изделие, содержащее переднюю и заднюю поясные области и промежностную область, проходящую между передней и задней поясными областями таким образом, чтобы ее противоположные контуры оказывались изогнуты внутрь, если смотреть в поперечном направлении, причем изделие дополнительно содержит внутренний и внешний листы, формирующие покрытие (корпус), выполненное с возможностью покрытия туловища пользователя, и абсорбирующую сердцевину, расположенную между этими внутренним и внешним листами. В таком изделии первого типа передняя и задняя поясные области, а также передний и задний пояса, смежные с этими поясными областями, выполнены эластичными и могут стягиваться в окружном направлении вдоль поясной линии корпуса. Аналогичным образом, соответствующие боковые отвороты, проходящие наружу от противоположных боковых кромок промежностной области корпуса, выполнены эластичными вдоль их соответствующих боковых кромок (т.е. уплотняющих отворотов) таким образом, чтобы стягиваться в окружном направлении ног пользователя. Примером изделия второго типа является изделие, содержащее корпус (т.е. внешний лист), выполненный, по существу, таким же, что и корпус изделия первого типа, в отношении формы, а также размера, и отдельно изготовленную влагопоглощающую структуру (также именуемую внутренней абсорбирующей структурой), расположенную, по меньшей мере, в промежностной области корпуса и содержащую абсорбирующую сердцевину. В таком изделии второго типа требуемые области корпуса выполнены эластичными и могут стягиваться аналогично корпусу изделия первого типа. Примером изделия третьего типа является изделие, содержащее кольцевую поясную прокладку,сформированную из передней и задней поясных прокладок, каждая из которых выполнена относительно широкой и проходит в поперечном направлении, и отдельно изготовленную влагопоглощающую структуру (в дальнейшем именуемую абсорбирующим корпусом), присоединенную между передней и задней поясными прокладками и содержащую абсорбирующую сердцевину. В таком изделии третьего типа, по меньшей мере, требуемые области корпуса выполнены эластичными и могут стягиваться аналогично корпусу изделия первого типа. Каждое из изделий первого, второго и третьего типов может быть при необходимости оснащено ножными защитными отворотами, проходящими в продольном направлении вдоль противоположных боковых кромок абсорбирующей сердцевины или абсорбирующей структуры и имеющими свободные эластизированные кромки. Изделия первого, второго и третьего типов могут быть в целом разделены на изделия так называемого открытого типа, передняя и задняя поясные области которых не соединены друг с другом вдоль их противоположных в поперечном направлении боковых кромок, и изделия так называемого натягиваемого типа, передняя и задняя поясные области которых предварительно соединены друг с другом вдоль их противоположных в поперечном направлении боковых кромок. Изделия первого и второго типов имеют выпукло изогнутую внутрь форму, а изделие третьего типа имеет, по существу, Н-образную свешенную на бока форму при разворачивании этих изделий в продольном и поперечном направлениях. Обычно изделия натягиваемого типа (в дальнейшем именуемые просто натягиваемыми изделиями или натягиваемыми подгузниками) можно производить серийно с высокими темпами при низкой стоимости изготовления способом с подачей при ориентации в боковом направлении. Используемый в настоящем описании термин "натягиваемое изделие" относится к подгузнику, в котором поясное отверстие, а также пара отверстий для ног предварительно сформированы таким образом, что ноги пользователя могут быть размещены в подгузнике через поясное отверстие и отверстия для ног, а подгузник может быть натянут на тело вдоль талии пользователя. Используемый в настоящем описании термин "способ изготовления с подачей при ориентации в боковом направлении" относится к способу, используемому для изготовления натягиваемых изделий. Ввиду того что передняя и задняя поясные области натягиваемых изделий должны быть предварительно соединены друг с другом вдоль их противоположных в поперечном направлении боковых кромок, составляющие материалы изделия подают в машинном направлении таким образом, что передний и задний края готовых смежных друг с другом изделий, перемещаемых в машинном направлении, могут быть ориентированы в поперечном направлении, перпендикулярном машинному направлению. Изделия первого, второго и третьего типов, используемые в качестве натягиваемых изделий, могут быть произведены серийно с высокими темпами при низкой стоимости изготовления способом изготовления с подачей при ориентации в боковом направлении. Это оказывается возможным, поскольку для изготовления натягиваемого изделия эластичные элементы, выполненные с возможностью эластизирования передней и задней поясных областей, а также стягиваемые боковые кромки, окружающие ноги пользователя, прямолинейно подают и размещают в машинном направлении. Однако следует отметить,что для изготовления изделий первого и второго типов эластичные элементы, выполненные с возможностью эластизирования наружных кромок отверстий для ног, подают в машинном направлении таким образом, чтобы описывать синусообразные кривые, проходящие в поперечном направлении (например, см.JP 1993-31135 Т). Хотя эти ножные эластичные элементы могут быть целиком поданы в машинном направлении, маловероятно, что при присоединении они могут описывать синусообразную кривую, вследствие чего коэффициент растяжения соответствующих сегментов (т.е. разделенных в продольном направлении сегментов соответствующих линий, вдоль которых присоединены эти эластичные элементы) оказывается неодинаковым. Одним из нежелательных эффектов такого неодинакового коэффициента растяжения является появление неровных складок или сборок на боковых отворотах корпуса при стягивании ножных эластичных элементов или закручивание боковых отворотов внутрь или наружу вблизи этих неровных складок или сборок. Это приводит не только к неправильному размещению подгузника на теле пользователя, но и к неодинаковости прилегания изделия вокруг бедер и/или паховой области пользователя и протеканию выделений организма. В изделиях первого и второго типов корпус содержит листовой материал, площадь которого достаточна для покрытия требуемых областей туловища пользователя. Однако использование материала с такой относительно большой площадью может приводить к чрезмерной объемности изделия в целом и, в частности, в промежностной области и вблизи нее при размещении подгузника на теле пользователя. Вследствие такой чрезмерной объемности подгузник, надетый на тело пользователя, представляется мешковатым. Ножные эластичные элементы обычно присоединены посредством адгезива к боковым отворотам, образованным частями корпуса, проходящими наружу в поперечном направлении от противоположных боковых кромок абсорбирующей сердцевины, абсорбирующей структуры или абсорбирующего корпуса. Следует отметить, что ножные эластичные элементы обычно присоединены к боковым отворотам вдоль линий, расположенных на достаточном расстоянии по направлению внутрь от их внешних кромок, для предотвращения открытия областей адгезива и их неблагоприятного воздействия на кожу пользователя. Вследствие этого боковые отвороты частично проходят наружу в поперечном направлении от линий, образованных эластичными элементами, а на них формируются неровные складки или сборки. В соответствии с предпочтениями пользователя боковые отвороты с такими складками или сборками часто кажутся непривлекательными на вид при размещении подгузника на теле пользователя. Изделия третьего типа во многих случаях имеют привлекательный или спортивный внешний вид,ввиду того что, во-первых, для соответствующих составляющих частей, например передней и задней поясных прокладок и абсорбирующего корпуса, не требуются листовые материалы относительно большой площади и, во-вторых, ввиду соответствующей конфигурации этих частей. Такие изделия, имеющие привлекательный или спортивный внешний вид, могут быть непосредственно размещены на теле пользователя. Ясно, что не все изделия третьего типа имеют такой привлекательный или спортивный внешний вид. Один из примеров изделия третьего типа раскрыт в JP 2006-525858 T (патентном документе 1). В патентном документе 1 раскрыт предмет одежды, выполненный в виде натягиваемого изделия (т.е. подгузника одноразового использования). Этот предмет одежды содержит абсорбирующую структуру (т.е. абсорбирующий корпус), проходящую в продольном направлении, и кольцевую эластичную поясную прокладку, проходящую в поперечном направлении и присоединенную к переднему и заднему краям абсорбирующего корпуса. Абсорбирующий корпус содержит, в свою очередь, верхний лист, задний лист и абсорбирующую сердцевину, расположенную между этими листами. Абсорбирующий корпус дополнительно содержит боковые отвороты, проходящие наружу в поперечном направлении от противоположных боковых кромок абсорбирующего корпуса, и пару защитных ножных отворотов, смещенных внутрь от соответствующих боковых отворотов таким образом, чтобы приподниматься над верхним листом при размещении подгузника на теле пользователя. Внешние в боковом направлении области соответствующих боковых отворотов и свободные боковые кромки соответствующих защитных ножных отворотов выполнены эластичными и стягиваемыми вследствие наличия эластичных элементов, присоединенных к этим областям и проходящих в продольном направлении. Кольцевая эластичная поясная прокладка содержит переднюю поясную прокладку и заднюю поясную прокладку, соединенные друг с другом в швах, расположенных на соответствующих противоположных боковых кромках соответствующих прокладок. Передняя и задняя поясные прокладкисодержат соответственно эластизированные ленточные поясные области, боковые эластизированные области, выполненные смежными с внутренними сторонами соответствующих эластизированных ленточных поясных областей и расположенные друг напротив друга с промежутком в поперечном направлении, и неэластизированные области, проходящие между соответствующими боковыми эластизированными областями. Эластизированные ленточные поясные области и боковые эластизированные области выполнены стягиваемыми вследствие наличия эластичных элементов, присоединенных к этим областям и проходя-2 018056 щих в поперечном направлении (окружном направлении вокруг талии). Соответствующие неэластизированные области оснащены на их внутренней поверхности накладками с изображениями, выполненными с возможностью быть заметными снаружи. Патентный документ 1: JP 2006-525858 T. Раскрытие изобретения Задача, решаемая изобретением Изделие третьего типа согласно изобретению, раскрытому в JP 2006-525858 T, отличается от изделий первого и второго типов тем, что в нем не использован абсорбирующий корпус относительно большой площади для покрытия, по существу, всей площади требуемых областей туловища пользователя. Однако абсорбирующий корпус должен обеспечивать, по существу, такую же абсорбирующую способность, которая обеспечена абсорбирующей областью или структурой, содержащей абсорбирующую сердцевину, в изделиях первого и второго типов. Для удовлетворения этого требования абсорбирующая сердцевина, содержащаяся в абсорбирующем корпусе, неизбежно должна быть выполнена относительно широкой аналогично изделиям первого и второго типов. Вследствие этого промежностная область изделия оказывается сжата между бедрами пользователя, что приводит к ее нежелательной деформации, дискомфорту пользователя или протеканию выделений организма. Несмотря на вышеуказанное требование, в патентном документе 1 не раскрыты и не предложены какие-либо средства для устранения этого недостатка. Если, как заявлено в формуле изобретения, раскрытого в патентном документе 1, абсорбирующий корпус относительно большой площади не используется, должны быть предложены средства для эффективного предотвращения протекания выделений организма. Ввиду вышеуказанного недостатка, возникающего в передней и задней поясных прокладках, в частности в деформируемой задней поясной прокладке вдоль ее боковых областей при размещении изделия на теле пользователя, задачей настоящего изобретения является создание усовершенствованного абсорбирующего предмета одежды одноразового использования, который имеет спортивный или изящный внешний вид и в котором эффективно предотвращено протекание выделений организма. Другие задачи настоящего изобретения станут очевидны из нижеследующего описания его конкретных вариантов реализации. Решение указанной задачи Согласно настоящему изобретению вышеуказанная задача решена посредством усовершенствования абсорбирующего предмета одежды одноразового использования, имеющего продольную центральную ось, поперечную центральную ось, переднюю поясную область, заднюю поясную область, промежностную область, эластизированную переднюю поясную прокладку и эластизированную заднюю поясную прокладку, образующие соответственно переднюю поясную область и заднюю поясную область, и абсорбирующий корпус, образующий соответствующие части передней и задней поясных областей и промежностную область и присоединенный к передней и задней поясным прокладкам. Усовершенствование согласно настоящему изобретению отличается тем, что абсорбирующий корпус включает абсорбирующую структуру, содержащую абсорбирующую сердцевину и пару боковых отворотов, проходящих наружу в поперечном направлении от боковых областей абсорбирующей сердцевины. Каждый боковой отворот из пары боковых отворотов выполнен упруго стягиваемым под действием по меньшей мере одного нитеобразного эластичного элемента, присоединенного к нему и проходящего в продольном направлении. Передняя поясная прокладка содержит первую эластизированную область и вторую эластизированную область, выполненную смежной с первой эластизированной областью таким образом, чтобы формировать пояс. Задняя поясная прокладка содержит третью эластизированную область, соответствующую первой эластизированной области, четвертую эластизированную область, соответствующую второй эластизированной области, пятую эластизированную область, смежную с третьей эластизированной областью и смещенную в направлении промежностной области. Третья эластизированная область и четвертая эластизированная область выполнены эластичными посредством нитеобразных эластичных элементов, проходящих в поперечном направлении. Внутренние боковые кромки пятой эластизированной области расположены друг напротив друга в поперечном направлении и наклонно проходят таким образом, чтобы пересекать продольную центральную ось. Пятая эластизированная область выполнена упруго стягиваемой посредством по меньшей мере одного нитеобразного эластичного элемента. Растягивающее усилие пятой эластизированной области в поперечном направлении выбрано меньше растягивающего усилия первой, второй, третьей и четвертой эластизированных областей, а размер задней поясной прокладки в продольном направлении больше соответствующего размера передней поясной прокладки на размер пятой эластизированной области в продольном направлении. Ниже описаны предпочтительные варианты реализации настоящего изобретения. Линия, образованная ближайшим к промежностной области эластичным элементом в третьей эластизированной области, линия, образованная крайним с внешней стороны эластичным элементом в каждом из боковых отворотов, если смотреть в поперечном направлении, и внутренняя кромка пятой эластизированной области совместно образуют мнимый треугольник в каждой из боковых областей, расположенных напротив друг друга в поперечном направлении. Первая и вторая эластизированные области, совместно образующие переднюю поясную область,-3 018056 выполнены упруго стягиваемыми посредством нитеобразных эластичных элементов, проходящих в поперечном направлении. Внутренние боковые кромки пятой эластизированной области вогнуты внутрь таким образом, чтобы описывать дуги окружности. Указанный по меньшей мере один нитеобразный эластичный элемент в пятой эластизированной области проходит до внутренних боковых кромок. Боковые кромки передней поясной прокладки, расположенные напротив друг друга в поперечном направлении, соединены с расположенными напротив друг друга в поперечном направлении боковыми кромками задней поясной прокладки с формированием кольцевой поясной прокладки, имеющей поясное отверстие и пару отверстий для ног. Технический результат Посредством абсорбирующего предмета одежды одноразового использования согласно настоящему изобретению можно надежно устранить вышеуказанный недостаток, возникающий в передней и задней поясных прокладках, в частности в легкодеформируемых боковых областях задней поясной прокладки при размещении изделия на теле пользователя таким образом, что предлагаемый предмет одежды имеет спортивный или изящный внешний вид и эффективно предотвращает протекание выделений организма. Другие технические результаты и преимущества настоящего изобретения станут очевидны из нижеследующего подробного описания некоторых из вариантов его реализации. Краткое описание чертежей На фиг. 1 показано перспективное изображение абсорбирующего предмета одежды одноразового использования согласно настоящему изобретению; на фиг. 2 - вид сверху с частичным разрезом предлагаемого предмета одежды, если смотреть от его внутренней стороны, после отделения его передней и задней поясных областей друг от друга вдоль швов,проходящих вдоль противоположных боковых кромок этих передней и задней поясных областей, с последующим разворачиванием этих областей на плоскость в поперечном и продольном направлениях; на фиг. 3 - вид сверху с частичным разрезом, аналогичный виду на фиг. 2, на котором абсорбирующий корпус не показан для наглядности; на фиг. 4 схематически показано сечение по линии IV-IV, обозначенной на фиг 2; на фиг. 5 схематически показано сечение по линии V-V, обозначенной на фиг 2; на фиг. 6 схематически показано сечение, соответствующее фиг. 4, в положении предлагаемого предмета одежды на теле пользователя; на фиг. 7 схематически показано сечение по линии VII-VII, обозначенной на фиг 2; на фиг. 8 схематически показано сечение по линии VIII-VIII, обозначенной на фиг 2. Обозначения на чертежах Описание наилучшего способа работы изобретения Как ясно из фиг. 1 и 2, настоящее изобретение описано на примере натягиваемого подгузника 10 как одного из примеров предлагаемого предмета одежды. Подгузник 10 имеет продольную центральную ось L1 и поперечную центральную ось L2. Следует отметить, что в нижеследующем описании эти обозначения L1, L2 не использованы. Хотя настоящее изобретение может быть использовано для получения подгузников как натягиваемого, так и открытого типов, его предпочтительный вариант реализации относится в большей степени к подгузнику натягиваемого, чем открытого типа. Другими словами, хотя настоящее изобретение может быть использовано для получения подгузника открытого типа, нижеследующее описание настоящего изобретения относится исключительно к подгузнику натягиваемого типа (далее именуемому просто натягиваемым подгузником). В настоящем описании термин "подгузник открытого типа" относится к подгузнику, передняя и задняя поясные области которого выполнены с возможностью соединения друг с другом вдоль соответствующих противоположных боковых кромок при помощи соединительных средств, например механических соединительных элементов, для покрытия нижней части туловища пользователя в положении подгузника на теле пользователя. Подгузник 10, относящийся к вышеописанному третьему типу, содержит, главным образом, абсорбирующий корпус 11 и кольцевую эластизированную поясную прокладку 12. Подгузник 10 имеет внешнюю поверхность 13, внутреннюю поверхность 14, расположенную напротив поверхности 13, переднюю поясную область 15, заднюю поясную область 16, промежностную область 17, проходящую между этими областями 16, 15, поясное отверстие 18 и пару отверстий 19 для ног. Отверстие 18 образовано прокладкой 12, а пара отверстий 19 образована корпусом 11 и прокладкой 12. Корпус 11 имеет прямоугольную форму, протяженную в продольном направлении и ограниченную противоположными боковыми кромками 11 а, проходящую в продольном направлении и противоположными краями 11b, 11c, проходящими в поперечном направлении. Корпус 11 имеет переднюю и заднюю краевые области 11d, 11e, частично образующие области 15, 16 соответственно, и промежуточную область 11f, проходящую между этими областями 11d, 11e таким образом, чтобы образовывать область 17. Как показано на фиг. 4 и 5, корпус 11 содержит абсорбирующую структуру 20. Структура 20 содержит обращенную к коже пользователя влагопроницаемую подкладку 21 (т.е. верхний лист), влагонепроницаемый задний лист 22 и абсорбирующую прокладку, оснащенную абсорбирующей сердцевиной 23 а, обладающей достаточной способностью поглощения телесных жидкостей, и влагораспространяющий лист 23b, покрывающий сердцевину 23 а. Корпус 11 дополнительно содержит пару краевых отворотов 24 (см. фиг. 2), образованных частями обращенной к коже пользователя подкладки 21 и заднего листа 22, проходящими наружу в поперечном направлении от противоположных краевых областей структуры 20, пару внутренних боковых отворотов 25, образованных частями обращенной к коже пользователя подкладки 21 и заднего листа 22, проходящими в продольном направлении от противоположных краевых областей структуры 20, и при необходимости пару отворотов 26 для защиты от протекания, проходящих в продольном направлении и выполненных смежными с противоположными боковыми областями 20 а структуры 20. Часть обращенной к коже пользователя подкладки 21 и лист 22, расположенной напротив этой части, подкладка 21 и поверхность прокладки 23, расположенная напротив подкладки 21, лист 22 и поверхность прокладки 23, расположенная напротив листа 22, расположенные напротив друг друга наружная кромка обращенной к коже пользователя подкладки 21 и наружная кромка листа 22 соединены друг с другом посредством термоплавкого адгезива (не показан) соответственно с использованием подходящего рисунка покрытия, например спирального или полосчатого рисунка, вдоль пары краевых отворотов 24 и пары внутренних боковых отворотов 25. Структура 20 дополнительно содержит первый листовой элемент 28, присоединенный к нижней поверхности структуры 20 посредством покрытой термоплавким адгезивом области 27, а соответствующие части элемента 28, проходящие наружу в поперечном направлении от структуры 20, отвернуты внутрь в поперечном направлении. Вблизи соответствующих сгибов 29 соответствующие два слоя элемента 28,частично отвернутые таким образом, соединены друг с другом посредством термоплавкого адгезива 30 с формированием пары рукавообразных внешних боковых отворотов 31. Отвороты 31 покрывают внешние боковые кромки соответствующих отворотов 25. Каждый из отворотов 26 содержит удлиняющую часть 28 а элемента 28, проходящую от соответствующего отворота 31, и второй листовой элемент 32, присоединенный к части 28 а при помощи подходящих соединительных средств, например термоплавкого адгезива (не показан). Отворот 26 имеет ближнюю кромку 26 а и свободную кромку 26b. Как показано на фиг. 2, противоположные в продольном направлении края 26 с отворота 26 отвернуты таким образом, что кромка 26b может быть целиком направлена наружу в поперечном направлении, а расположенные друг напротив друга вследствие отворачивания поверхности края 26 с соединены с другом при помощи подходящих соединительных средств, например посредством термоплавкого адгезива (не показан). Также при необходимости можно отворачивать и закреплять кромки 26b таким образом, что кромка 26b оказывается направлена внутрь, если смот-5 018056 реть в поперечном направлении. При формировании соответствующих отворотов 26 из элемента 32, отличного от элемента 28, как в проиллюстрированном варианте реализации, эти отвороты 26 могут быть выполнены при необходимости из материала, отличного от материала соответствующих отворотов 31. При этом можно формировать только отвороты элемента 28. Кроме того, также можно формировать отвороты 26 из отдельного листового элемента, т.е. без использования элементов 28, 32, с последующим их присоединением к структуре 20 вдоль противоположных боковых областей соответственно. В случае отдельного формирования отворотов 26 и присоединения их таким образом к структуре 20 может быть использована еще одна конфигурация, в которой соответствующие отвороты 25 проходят далее наружу в поперечном направлении, а отвороты 26 присоединены к верхним поверхностям этих отворотов 25. В то же время проиллюстрированный вариант реализации, в котором соответствующие отвороты 31 покрывают соответствующие отвороты 25, обеспечивает практические преимущества. Более конкретно, обеспечено предотвращение раздражения кожи пользователя внешними боковыми кромками(часто образованными срезанными кромками листа) соответствующих отворотов 25. Как показано на фиг. 2 и 4, соответствующие отвороты 31 выполнены упруго стягиваемыми путем присоединения посредством термоплавкого адгезива (не показан) к их рукавообразным структурам нитеобразных эластичных элементов 33. В положении подгузника на теле пользователя соответствующие отвороты 31 изогнуты внутрь, если смотреть в поперечном направлении, и прижаты к бедрам пользователя под действием стягивающихся элементов 33. Следует отметить, что при необходимости по меньшей мере два элемента 33 могут быть использованы для каждого отворота 31. В каждом из отворотов 26 свободная кромка 26b выполнена упруго стягиваемой путем присоединения посредством термоплавкого адгезива (не показан) к рукавообразной структуре отвернутого элемента 32 нитеобразных эластичных элементов 34. Еще в одном варианте реализации для формирования свободной кромки 26b каждого из отворотов 26 вместо элементов 34 может быть использован один упруго стягиваемый лист надлежащего размера. Далее со ссылкой на фиг. 4 и 6 описано действие отворота 26. В положении подгузника на теле пользователя свободная кромка 26b и область вблизи нее приподнимаются в направлении нижней части туловища пользователя вдоль оси, образованной ближней кромкой 26 а, под действием стягивающихся элементов 34. Таким образом, свободная кромка 26b и область вблизи нее оказываются упруго прижаты к паховой области пользователя и бедрам вблизи паховой области. Хотя в показанном варианте реализации соответствующие кромки 26 а не оснащены обращенными к ним частями или элементами (противоположными в поперечном направлении боковыми кромками подкладки 21), соответствующие кромки 26 а могут быть при необходимости присоединены к таким частям или элементам. В обоих случаях карманы 35, выполненные с возможностью приема выделений организма, сформированы между противоположными в поперечном направлении боковыми кромками структуры 20 и соответствующих отворотов 26. Эти карманы 35 взаимодействуют с элементами для защиты от протекания выделений организма,образованными кромками 26b и областями вблизи них, приподнимающимися как описано выше, для улучшения способности изделия поглощать выделения организма. Как показано на фиг. 2 и 4, подгузник 10 оснащен в области 17 (соответствующей промежуточной области 11f корпуса 11) ближе к области 15 (соответствующей промежуточной области 11d корпуса 11) подгузника 10 парой направляющих деформирующих элементов 36, проходящих, по существу, в продольном направлении симметрично относительно оси L1. Более конкретно, эти элементы 36 расположены таким образом, что расстояние между ними постепенно уменьшается от места вблизи области 15 вдоль оси L2. Хотя такая конфигурация относится к одному из предпочтительных вариантов реализации элементов 36, настоящее изобретение ей не ограничено. Например, в одной из конфигураций, не выходящий за пределы объема изобретения, элементы 36 проходят параллельно друг другу. Также нет ограничений относительно формы поперечного сечения, а также числа элементов 36. Например, каждый из элементов 36 может иметь V-образное сечение, и по меньшей мере два элемента 36 могут быть сформированы по обеим сторонам от оси L1 соответственно. В любом случае в положении подгузника на теле пользователя прокладка 23 и в конечном счете противоположные боковые области 20 а структуры 20 изогнуты вдоль элементов 36 симметрично относительно оси L1 в направлении туловища пользователя и обращены друг к другу (см. фиг. 6). Изогнутые таким образом области 20 а образуют абсорбирующие защитные элементы, выполненные с возможностью тесного контакта с паховой областью пользователя или местом вблизи нее. Нитеобразные элементы 37, служащие для облегчения деформации вдоль элементов 36, проходят снаружи противоположных в поперечном направлении боковых кромок прокладки 23 в продольном направлении внутри соответствующих отворотов 31 и присоединены в растянутом состоянии с возможностью стягивания посредством термоплавкого адгезива (не показан) к элементу 28 таким образом, что эти элементы 37 могут пересекать эластичные элементы 43 для эластизированной передней поясной прокладки 12 А, подробно описанной ниже, и могут быть соединены с ними. Для облегчения деформации вдоль элементов 36 также можно разместить элементы 37 ближе к прокладке 23. Стягивающее и растягивающее усилия соответствующих элементов 33, 37 выбраны, по существу,-6 018056 лишь незначительно меньше стягивающего и растягивающего усилий соответствующего элемента 34. Следует отметить, что стягивающее и растягивающее усилия соответствующих элементов 33 при необходимости могут быть выбраны больше стягивающего и растягивающего усилий соответствующих элементов 37, а также стягивающего и растягивающего усилий элемента 34, или наоборот. В проиллюстрированном варианте реализации соответствующие элементы 36 расположены в разрезах, проходящих через сердцевину 23 а в ее направлении толщины. Согласно способу изготовления изделия этого типа (подгузника одноразового использования), для формования сердцевины 23 а исходные материалы, например смесь коротких волокон, частиц или порошков, распределяют и собирают в форме с приложением отрицательного давления к нижней воздухопроницаемой стенке формы (т.е. при всасывании). В этом случае нижняя воздухопроницаемая стенка формы может иметь несетчатые области (т.е. воздухонепроницаемые области), соответствующие элементам 36, для формирования разрезов, вдоль которых не собирают исходные материалы. Соответствующие элементы 36 не ограничены такими разрезами и могут быть выполнены в различных других конфигурациях. Например, они могут быть выполнены в виде прямолинейных сегментов,плотность исходных материалов вдоль которых меньше их плотности в остальной области сердцевины 23 а. Еще в одном варианте реализации элементов 36 можно использовать форму, оснащенную на ее нижней воздухопроницаемой стенке воздухопроницаемой рельефной поверхностью, проникающей на надлежащее расстоянии в глубину формы. В этом случае толщина скапливаемых исходных материалов и их плотность на этой рельефной поверхности меньше толщины исходных материалов и их плотности в остальной области сердцевины 23 а соответственно. Также для формирования элементов 36 можно сжать при нагревании или без него области сердцевины 23 а, соответствующие элементам 36. В этом случае также плотность элемента 36 оказывается меньше, чем плотность остальной области сердцевины 23 а. Вместо отдельного формирования соответствующих элементов 36 в сердцевине 23 а можно формировать их вместе с листом 23b и подкладкой 21 в виде слоистой структуры таким образом, чтобы соединить их друг с другом. В этом случае такую слоистую структуру предпочтительно сжимают при нагревании или без него таким образом, что на поверхности структуры 20 могут быть сформированы элементы 36. Исходные материалы для подкладки 21 могут быть выбраны из группы широко используемых в соответствующей области техники материалов, содержащей нетканый материал из синтетических волокон,выполненных гидрофобными или гидрофильным в отношении пропускания телесных жидкостей, пористую пластмассовую пленку и слоистую структуру, содержащую эти материалы. Исходные материалы для листа 22 могут быть выбраны из группы широко используемых в соответствующей области техники материалов, содержащей пластмассовую пленку, выполненную смачиваемой,но непроницаемой для телесных жидкостей, нетканый материал из гидрофобных волокон и слоистую структуру, содержащую эти материалы. В качестве исходного материала для сердцевины 23 а можно использовать известную смесь пульпы древесного пушка, так называемых суперпоглощающих полимерных частиц или волокон, абсорбирующая способность которых в десять раз превышает их собственный вес, и при необходимости термопластических штапельных волокон. Сердцевина 23 а имеет вогнутую внутрь форму и сжата надлежащим образом в ее направлении толщины для улучшения ее способности сохранения формы и влагопоглощающей/влагораспространяющей способности. Вследствие этого сердцевина 23 а может быть часто охарактеризована как имеющая большую жесткость в сравнении с подкладкой 21, листом 22 и элементами 28, 32, именуемыми полужесткими. В качестве исходного материала для элементов 28, 32 можно использовать известный в соответствующей области техники нетканый материал из гидрофобных волокон, пластмассовую пленку или слоистую структуру, содержащую эти материалы и выполненную смачиваемой, но непроницаемой для телесных жидкостей. Как показано на фиг. 3, прокладка 12 содержит протяженную в поперечном направлении прямоугольную прокладку 12 А, ограниченную внешним краем 12 а, внутренним краем 12b, и противоположными в поперечном направлении боковыми кромками 12 с, и, по существу, трапецеидальную прокладку 12 В, ограниченную внешним краем 12d, внутренним краем 12 е, противоположными в поперечном направлении боковыми кромками 12f и противоположными в поперечном направлении наклонными боковыми кромками 12g. Размер прокладки 12 В в продольном направлении больше соответствующего размера прокладки 12 А на размер области 47, подробно описанной ниже. Соответствующие внутренние наклонные боковые кромки 12g предпочтительно вогнуты внутрь таким образом, чтобы описывать дуги окружности, но могут быть также выполнены прямолинейными. Прокладка 12 А сформирована из слоистой структуры, содержащей внутренний лист 38 а и внешний лист 39 а. Размер листа 39 а в продольном направлении больше соответствующего размера листа 38 а, а его удлиняющая часть 39 с отвернута на лист 38 а (см. фиг. 7) и присоединена к нему посредством термоплавкого адгезива (не показан). Прокладка 12 А содержит пару первых эластизированных областей 40, расположенных друг напротив друга на некотором расстоянии в поперечном направлении и выполненных стягиваемыми в поперечном направлении, при необходимости неэластизированную область 41, проходящую между парой облас-7 018056 тей 40, и вторую эластизированную область 42, смежную со стороной областей 40 вблизи отверстия 18(т.е. верхними кромками соответствующих областей 40, как показано на фиг. 3). Область 42 образует передний пояс. Области 40, 42 выполнены упруго стягиваемыми в поперечном направлении путем присоединения нитеобразных первых и вторых эластичных элементов 43, 44 в растянутом состоянии в поперечном направлении между листами 38 а, 39 а (см. фиг. 5) посредством термоплавкого адгезива (не показан). Длина промежутка, на котором в продольном направлении расположены элементы 44, выбрана меньше длины промежутка, на котором в продольном направлении расположены элементы 43. Растягивающее усилие области 42 в поперечном направлении выбрано больше соответствующего растягивающего усилия области 40. Область 40, расположенная в средней части прокладки 12 А, если смотреть в поперечном направлении, может быть получена путем осуществления следующих этапов. Вначале области 40 покрывают термоплавким адгезивом с использованием подходящего рисунка покрытия, а области 41 оставляют непокрытыми. После этого непрерывные элементы 43 подают в направлении этих соответствующих областей таким образом, чтобы зафиксировать их в покрытых адгезивом областях, и режут в области 41. Элементы 43 непроизвольно стягиваются (с резким перемещением), поскольку область 41 не покрыта адгезивом. Вследствие этого в области 41, по существу, отсутствуют стягиваемые элементы 43. Используемое в настоящем описании выражение "по существу отсутствуют" означает, что в области 41 могут присутствовать чрезвычайно короткие концевые части элементов 43, стянутых в направлении соответствующих областей 40. Хотя такой способ резки является предпочтительным, также можно полностью отрезать сегменты соответствующих элементов 43, проходящие в области 41. Этапы формирования области 41 не ограничены вышеописанными этапами и могут быть отличными от них. Например, сегменты элементов 43, проходящие через область 41, могут быть размещены в нерастянутом состоянии. В этом случае область 41 также может быть покрыта термоплавким адгезивом,а указанные сегменты элементов 43 могут быть присоединены в нерастянутом состоянии. Также можно ограничить или полностью исключить возможность стягивания элементов 43, размещенных в растянутом состоянии в области 41, и сформировать таким образом область 41. Как ясно из вышеизложенного, термин "неэластизированная область" относится к неэластизированной области, в которой, по существу, отсутствуют эластичные элементы или в которой исключена возможность их стягивания. Хотя причины использования области 41 не проиллюстрированы на чертежах, они состоят в следующем: а) аналогично изобретению, раскрытому в JP 2006-525853 T, накладка с отпечатанными на ней изображениями присоединена к внутренней поверхности области 41 таким образом, что изображения оказываются заметны снаружи через область 41, и/или b) прокладка 23 не испытывает такой нежелательной деформации, как образование складок вследствие стягивания элементов 43. В частности, для обеспечения отчетливой видимости изображения в соответствии с пунктом а) элементы 43 предпочтительно отсутствуют в области 41. Аналогично прокладке 12 А, прокладка 12 В сформирована из слоистой структуры, содержащей внутренний лист 38b и внешний лист 39b. Размер листа 39b в продольном направлении больше соответствующего размера листа 38b, а его удлиняющая часть 39d отвернута на сторону листа 38b (см. фиг. 8) и присоединена к нему посредством термоплавкого адгезива (не показан). Прокладка 12 В содержит пару противоположных в поперечном направлении третьих эластизированных областей 45, соответствующих областям 40, расположенных друг напротив друга на некотором расстоянии в поперечном направлении и выполненных стягиваемыми в поперечном направлении, четвертую эластизированную область 46, соответствующую частям областей 40, 42 и смежную со стороной пары областей 45 вблизи отверстия 18 (т.е. нижними кромками соответствующих областей 45, как показано на фиг. 3), пятую эластизированную область 47, смежную со стороной пары областей 45 вблизи отверстий 19 (т.е. верхними кромками соответствующих областей 45) и при необходимости вторую неэластизированную область 48, соответствующую области 41 и проходящую между парой областей 45, а также между парой областей 47. Область 46 образует задний пояс, а совместно с передним поясом образует отверстие 18. Области 45, 46, 47 выполнены упруго стягиваемыми в поперечном направлении путем присоединения нитеобразных третьих, четвертых и пятых эластичных элементов 49, 50, 51 в растянутом состоянии в поперечном направлении между листами 38 а, 39 а (см. фиг. 5) посредством термоплавкого адгезива (не показан). Длина промежутков, на которых в продольном направлении расположены элементы 49, 50, выбрана равной длине промежутков, на которых в продольном направлении расположены элементы 43, 44. Длина промежутков, на которых в продольном направлении расположены элементы 51, выбрана больше длины промежутков, на которых в продольном направлении расположены элементы 43, 49. Растягивающее усилие областей 45, 46 в поперечном направлении выбрано равным соответствующему растягивающему усилию областей 40, 42. Растягивающее усилие области 47 в поперечном направлении выбрано меньше соответствующего растягивающего усилия области 45. Для растягивающих усилий в поперечном направлении соответствующих эластизированных областей справедливо следующее соотношение: растя-8 018056 гивающее усилие области 42 = растягивающее усилие области 46 растягивающее усилие областей 40 = растягивающее усилие областей 45 растягивающее усилие областей 47. Еще в одном варианте реализации справедливо следующее соотношение: растягивающее усилие областей 40 = растягивающее усилие области 42 = растягивающее усилие областей 45 = растягивающее усилие области 46 растягивающее усилие областей 47. Ниже описан способ измерения растягивающих усилий соответствующих эластизированных областей в поясной прокладке. Сначала переднюю и заднюю области отделяют друг от друга вдоль швов, подгузник 10 плоско разворачивают, как показано на фиг. 2, а соответствующие эластичные элементы растягивают на максимальную длину в поперечном направлении. Прокладки 12 А, 12 В полностью отрезают от подгузника 10, а соответствующие эластизированные области отрезают от прокладок 12 А, 12 В для получения необходимых образцов. Измеряют ширину соответствующих областей этих образцов (размер в продольном направлении подгузника 10). После вырезания соответствующих эластизированных областей из образцов область между каждой парой эластичных элементов режут вдоль ее продольной центральной оси. Затем каждый образец фиксируют в стянутом состоянии между парой зажимов прибора для измерения растягивающего усилия (изготовленного компанией Шимадзу). Расстояние между этими зажимами изначально устанавливают равным 100 мм, а затем подбирают подходящим образом для каждого образца. После этого образец растягивают в поперечном направлении подгузника 10 со скоростью 100 мм/мин и измеряют нагрузку (мН) при длине, составляющей 65% максимальной длины растяжения. Таким образом, для каждой из эластизированных областей растягивающее усилие вычисляют по формуле: растягивающее усилие = измеренное значение (мН)/ширина области (мм). Для эластизированных областей в боковых отворотах, а также в ножных защитных отворотах измерение может быть выполнено аналогичным образом. В каждой из областей 47 число элементов 51 меньше числа элементов 43, 44, 49, 59, а растягивающее усилие в поперечном направлении соответствующих областей 47 меньше растягивающего усилия в поперечном направлении областей 40, 42, 45, 46, как описано выше со ссылкой на соответствующие чертежи. Благодаря такой конфигурации соответствующие области 47 надлежащим образом покрывают требуемую площадь ягодицы пользователя при размещении подгузника 10 на теле пользователя и образуют мягкую на ощупь поверхность вдоль изгиба ягодицы. Кроме того, предотвращено появление неровных складок и изменение вследствие этого внешнего вида подгузника 10 при размещении подгузника 10 на теле пользователя, поскольку вдоль наклонных внутренних боковых кромок 12g отсутствуют эластичные элементы. Число элементов 51 меньше числа элементов 49, вследствие чего наличие элементов 51 не ухудшает требуемую видимость изображения даже в случае выполнения элементов 51 непрерывными в поперечном направлении. Для дополнительного улучшения мягкости на ощупь противоположные в поперечном направлении внешние края 51 а элементов 51 предпочтительно оканчиваются вблизи наклонных кромок 12g. Как показано на фиг. 2, в каждой из боковых областей области 47, расположенных напротив друг друга в поперечном направлении, линия, образованная ближайшим к промежностной области эластичным элементом 49, расположенным вблизи области 17 в области 45, линия, образованная крайним с внешней стороны эластичным элементом 33 в каждом из отворотов 31, если смотреть в поперечном направлении, и каждая из кромок 12g области 47 образуют мнимую треугольную область 47 А с вершиной А (т.е. область, ограниченную штрихпунктирными линиями). В положении подгузника 10 на теле пользователя соответствующие треугольные области с вершинами стягиваются в поперечном направлении под совместным действием элемента 49 в области 45, крайнего с внешней стороны эластичного элемента 33 отворотов 31 и стягивающейся области 47. Вследствие этого соответствующие треугольные области 47 А принимают, по существу, форму чаши и упруго приходят в контакт с относительно небольшим надавливанием с изгибающейся поверхностью ягодицы пользователя. В качестве исходного материала для элементов листов 38 а, 39 а, 38b, 39b, образующих прокладки 12 А, 12 В, можно использовать нетканый материал из гидрофобных волокон, смачиваемую пластмассовую пленку или слоистую структуру, содержащую эти материалы. Остальные признаки прокладки 12 В совпадают с соответствующими признаками прокладки 12 А. Как показано на фиг. 1, 2 и 3, область 11d корпуса 11 присоединена к внутренней поверхности прокладки 12 А, а область 11 е корпуса 11 присоединена к внутренней поверхности прокладки 12 В посредством термоплавкого адгезива или при помощи других соединительных средств (не показаны) соответственно. Прокладки 12 А, 12 В соединены друг с другом вдоль кромок 12 с прокладки 12 А и вдоль кромок 12f прокладки 12 В с образованием кольцевого пояса. Выполненный таким образом подгузник 10 функционирует на теле пользователя следующим образом. При стягивании соответствующих элементов 43, 44, 49, 50, 51 прокладка 12 стягивается в поперечном направлении (т.е. в окружном поясном направлении). В частности, стягивающиеся в прокладке 12 А элементы 43 совместно со стягивающимися элементами 37 вызывают изгибание областей 20 а структуры 20 внутрь корпуса 11 вдоль элементов 36 таким образом, что области 20 а оказываются приподняты в направлении промежностной области пользователя и обращены друг к другу с образованием абсорби-9 018056 рующих защитных элементов против протекания выделений организма, как показано на фиг. 6. После этого при стягивании элементов 33, 34 отвороты 31, 26 также оказываются изогнуты внутрь и обращены друг к другу соответственно. В то же время кромки 26b отворотов 26 и отвороты 31 приподнимаются в направлении промежностной области пользователя. Таким образом, при надлежащем размещении подгузника 10 на теле пользователя приподнимающиеся области 20 а структуры 20 и кромки 26b отворотов 26 упруго удерживаются в контакте с паховой областью пользователя. Аналогично, приподнимающиеся отвороты 31 также упруго удерживаются в контакте бедрами пользователя. Элементы 43, соответствующие прокладке 12 А и смежные с элементами 36, главным образом способствуют изгибанию областей 20 а в структуре 20, и, аналогичным образом, смежные с элементами 36 элементы 37 способствуют совместно с элементами 43 указанному изгибанию. Наличие этих элементов 43, 37 является предпочтительным, но не существенным признаком настоящего изобретения. Согласно настоящему изобретению можно использовать вышеописанный способ изготовления с подачей при ориентации в боковом направлении. Хотя элементы 43, 44, 49, 50, 51, соответствующие прокладкам 12 А и 12 В, с одной стороны, и элементы 33, 34, 37, соответствующие корпусу 11, с другой стороны, выполнены стягиваемыми в перпендикулярных друг относительно друга направлениях, все указанные элементы, соответствующие корпусу 11 и прокладкам 12 А и 12 В, подают прямолинейно в машинном направлении. После присоединения соответствующих элементов к корпусу 11 его поворачивают на угол 90 и размещают с образованием слоистой структуры на прокладках 12 А, 12 В. Таким образом все элементы, соответствующие корпусу 11 и прокладкам 12 А и 12 В, подают прямолинейно в машинном направлении и присоединяют к ним. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Абсорбирующий предмет одежды одноразового использования, имеющий продольную центральную ось и поперечную центральную ось; переднюю поясную область, заднюю поясную область и промежностную область; эластизированную переднюю поясную прокладку и эластизированную заднюю поясную прокладку,образующие соответственно переднюю поясную область и заднюю поясную область; и абсорбирующий корпус, содержащий соответствующие части передней и задней поясных областей и промежностную область и присоединенный к передней и задней поясным прокладкам,отличающийся тем, что абсорбирующий корпус включает абсорбирующую структуру, содержащую абсорбирующую сердцевину и пару боковых отворотов, проходящих наружу в поперечном направлении от противоположных боковых областей абсорбирующей сердцевины; каждый боковой отворот из пары боковых отворотов выполнен упруго стягиваемым посредством по меньшей мере одного присоединенного к нему нитеобразного эластичного элемента; передняя поясная прокладка содержит первую эластизированную область и вторую эластизированную область, выполненную смежной с первой эластизированной областью таким образом, чтобы формировать пояс; задняя поясная прокладка содержит третью эластизированную область, соответствующую первой эластизированной области, четвертую эластизированную область, соответствующую второй эластизированной области, пятую эластизированную область, смежную с третьей эластизированной областью и смещенную в направлении промежностной области; третья эластизированная область и четвертая эластизированная область выполнены эластичными посредством нитеобразных эластичных элементов, проходящих в поперечном направлении; внутренние боковые кромки пятой эластизированной области расположены напротив друг друга в поперечном направлении и наклонно проходят таким образом, чтобы пересекать продольную центральную ось, а пятая эластизированная область выполнена упруго стягиваемой посредством по меньшей мере одного нитеобразного эластичного элемента; растягивающее усилие пятой эластизированной области в поперечном направлении выбрано меньше растягивающего усилия первой, второй, третьей и четвертой эластизированных областей; а размер задней поясной прокладки в продольном направлении больше размера передней поясной прокладки в продольном направлении на размер пятой эластизированной области в продольном направлении. 2. Предмет одежды по п.1, в котором крайняя линия, образованная ближайшим к промежностной области эластичным элементом в третьей эластизированной области, крайняя линия, образованная крайним с внешней стороны эластичным элементом в каждом из боковых отворотов, и внутренняя кромка пятой эластизированной области совместно образуют мнимый треугольник в каждой из боковых областей, расположенных напротив друг друга в поперечном направлении. 3. Предмет одежды по п.1 или 2, в котором первая и вторая эластизированные области, совместно образующие переднюю поясную область, выполнены упруго стягиваемыми посредством нитеобразных эластичных элементов, проходящих в поперечном направлении. 4. Предмет одежды по любому из пп.1-3, в котором внутренние боковые кромки пятой эластизиро- 10018056 ванной области вогнуты внутрь таким образом, чтобы описывать дуги окружности. 5. Предмет одежды по любому из пп.1-4, в котором указанный по меньшей мере один нитеобразный эластичный элемент в пятой эластизированной области проходит до внутренних боковых кромок. 6. Предмет одежды по любому из пп.1-5, в котором боковые кромки передней поясной прокладки,расположенные друг напротив друга в поперечном направлении, соединены с расположенными друг напротив друга в поперечном направлении боковыми кромками задней поясной прокладки с формированием кольцевой поясной прокладки, имеющей поясное отверстие и пару отверстий для ног.
