Предмет одежды

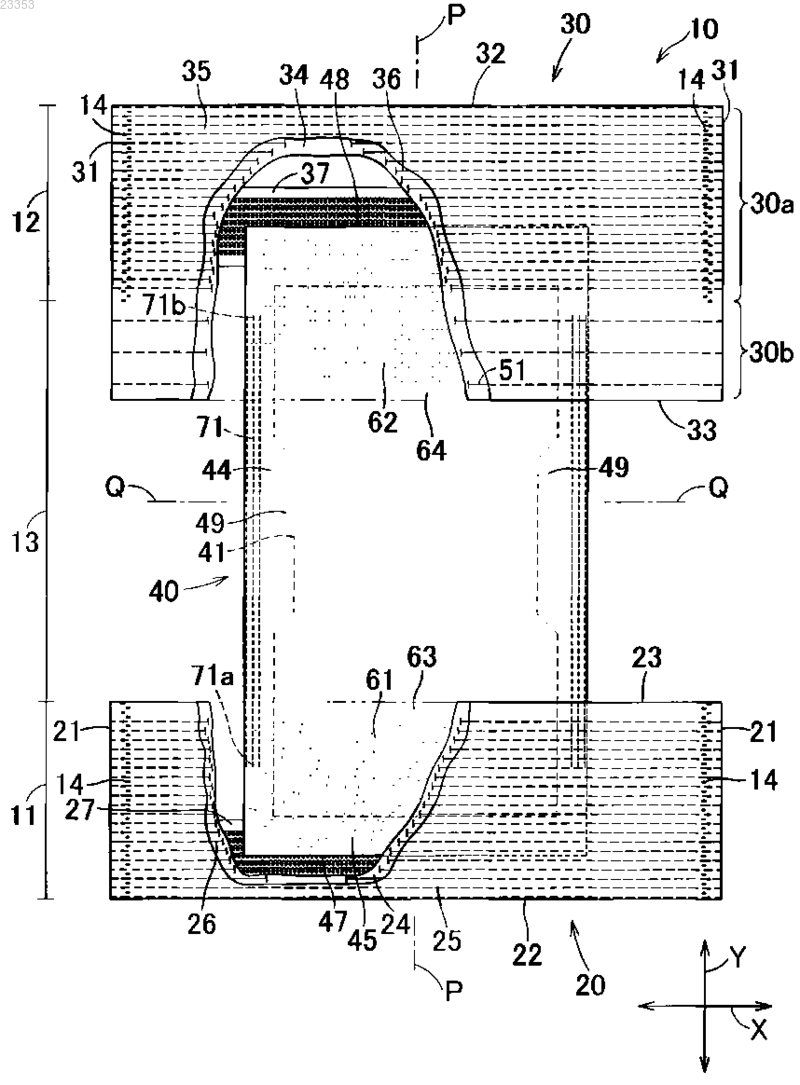

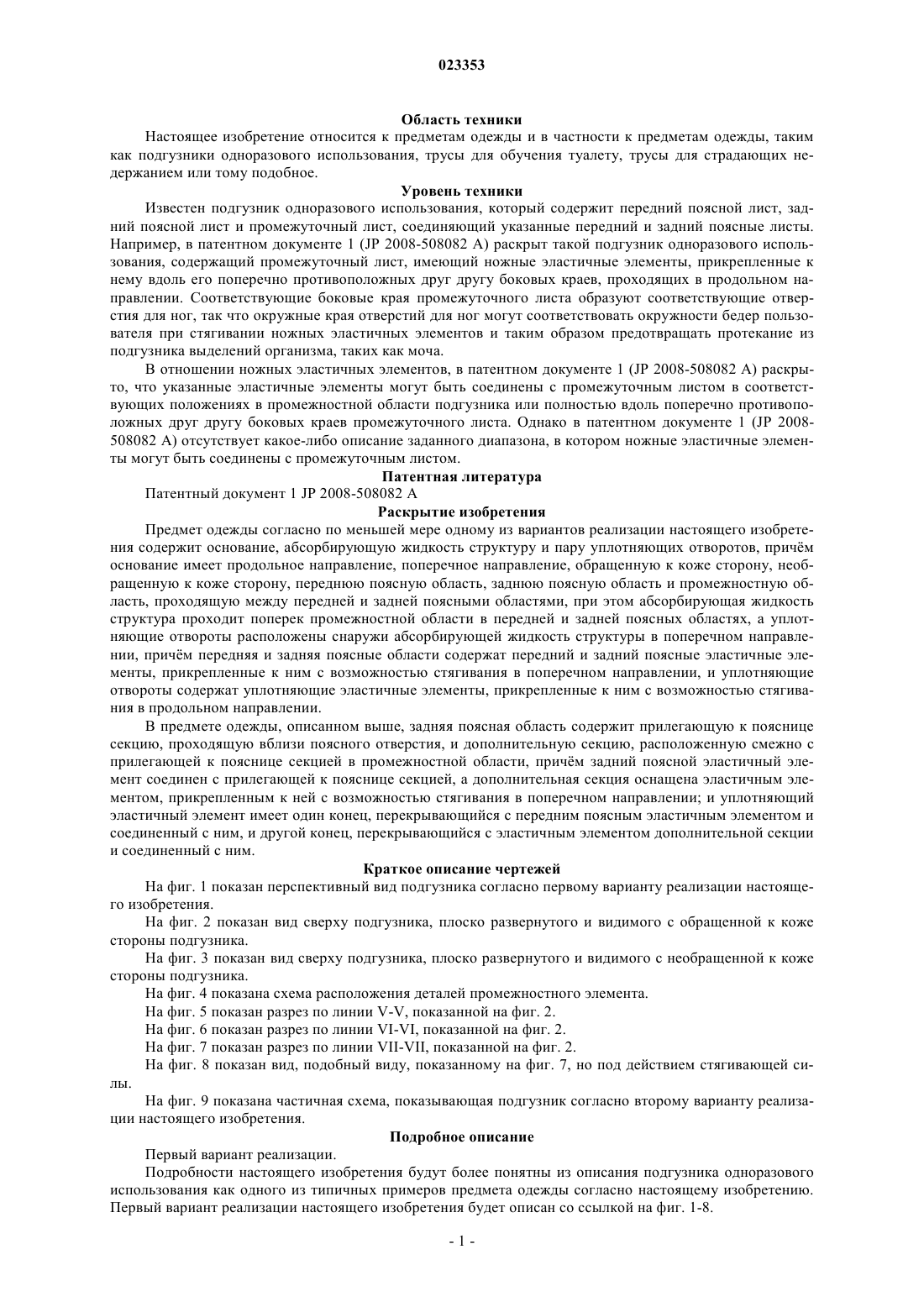

В настоящем изобретении предложен предмет одежды, выполненный с возможностью предотвращения непреднамеренного смещения промежностной области относительно передней и задней поясных областей посредством эластичных элементов, прикрепленных к промежностной области. Подгузник 10 содержит передний и задний поясные элементы 20, 30, промежностный элемент 40, посредством которого передний и задний поясные элементы 20, 30 соединены друг с другом. Задний поясной элемент 30 оснащен прилегающей к пояснице секцией 30 а и дополнительной секцией 30b. Расположенные в промежностном элементе 40 передний и задний концы, содержащие передний и задний концевые отвороты 45, 46, соединены с передним и задним поясными элементами 20, 30 соответственно с формированием передней и задней соединительных областей 61, 62. Обе боковые складки 49 оснащены расположенными на их соответствующих внутренних поверхностях уплотняющими эластичными элементами 71, прикрепленными к ним. Каждый уплотняющий эластичный элемент 71 перекрывается в одном конце 71 а с частью переднего поясного эластичного элемента 26 и в другом конце 71b с частью эластичного элемента 51 дополнительной секции. Кроме того, один конец 71 а перекрывается с передней соединительной областью 61, а другой конец 71b перекрывается с задними соединительными областями 62. Область техники Настоящее изобретение относится к предметам одежды и в частности к предметам одежды, таким как подгузники одноразового использования, трусы для обучения туалету, трусы для страдающих недержанием или тому подобное. Уровень техники Известен подгузник одноразового использования, который содержит передний поясной лист, задний поясной лист и промежуточный лист, соединяющий указанные передний и задний поясные листы. Например, в патентном документе 1 (JP 2008-508082 А) раскрыт такой подгузник одноразового использования, содержащий промежуточный лист, имеющий ножные эластичные элементы, прикрепленные к нему вдоль его поперечно противоположных друг другу боковых краев, проходящих в продольном направлении. Соответствующие боковые края промежуточного листа образуют соответствующие отверстия для ног, так что окружные края отверстий для ног могут соответствовать окружности бедер пользователя при стягивании ножных эластичных элементов и таким образом предотвращать протекание из подгузника выделений организма, таких как моча. В отношении ножных эластичных элементов, в патентном документе 1 (JP 2008-508082 А) раскрыто, что указанные эластичные элементы могут быть соединены с промежуточным листом в соответствующих положениях в промежностной области подгузника или полностью вдоль поперечно противоположных друг другу боковых краев промежуточного листа. Однако в патентном документе 1 (JP 2008508082 А) отсутствует какое-либо описание заданного диапазона, в котором ножные эластичные элементы могут быть соединены с промежуточным листом. Патентная литература Патентный документ 1 JP 2008-508082 А Раскрытие изобретения Предмет одежды согласно по меньшей мере одному из вариантов реализации настоящего изобретения содержит основание, абсорбирующую жидкость структуру и пару уплотняющих отворотов, причм основание имеет продольное направление, поперечное направление, обращенную к коже сторону, необращенную к коже сторону, переднюю поясную область, заднюю поясную область и промежностную область, проходящую между передней и задней поясными областями, при этом абсорбирующая жидкость структура проходит поперек промежностной области в передней и задней поясных областях, а уплотняющие отвороты расположены снаружи абсорбирующей жидкость структуры в поперечном направлении, причм передняя и задняя поясные области содержат передний и задний поясные эластичные элементы, прикрепленные к ним с возможностью стягивания в поперечном направлении, и уплотняющие отвороты содержат уплотняющие эластичные элементы, прикрепленные к ним с возможностью стягивания в продольном направлении. В предмете одежды, описанном выше, задняя поясная область содержит прилегающую к пояснице секцию, проходящую вблизи поясного отверстия, и дополнительную секцию, расположенную смежно с прилегающей к пояснице секцией в промежностной области, причм задний поясной эластичный элемент соединен с прилегающей к пояснице секцией, а дополнительная секция оснащена эластичным элементом, прикрепленным к ней с возможностью стягивания в поперечном направлении; и уплотняющий эластичный элемент имеет один конец, перекрывающийся с передним поясным эластичным элементом и соединенный с ним, и другой конец, перекрывающийся с эластичным элементом дополнительной секции и соединенный с ним. Краткое описание чертежей На фиг. 1 показан перспективный вид подгузника согласно первому варианту реализации настоящего изобретения. На фиг. 2 показан вид сверху подгузника, плоско развернутого и видимого с обращенной к коже стороны подгузника. На фиг. 3 показан вид сверху подгузника, плоско развернутого и видимого с необращенной к коже стороны подгузника. На фиг. 4 показана схема расположения деталей промежностного элемента. На фиг. 5 показан разрез по линии V-V, показанной на фиг. 2. На фиг. 6 показан разрез по линии VI-VI, показанной на фиг. 2. На фиг. 7 показан разрез по линии VII-VII, показанной на фиг. 2. На фиг. 8 показан вид, подобный виду, показанному на фиг. 7, но под действием стягивающей силы. На фиг. 9 показана частичная схема, показывающая подгузник согласно второму варианту реализации настоящего изобретения. Подробное описание Первый вариант реализации. Подробности настоящего изобретения будут более понятны из описания подгузника одноразового использования как одного из типичных примеров предмета одежды согласно настоящему изобретению. Первый вариант реализации настоящего изобретения будет описан со ссылкой на фиг. 1-8. Как показано на фиг. 1-3, подгузник 10 имеет продольное направление Y, поперечное направлениеX, обращенную к коже сторону, обращенную к одежде сторону (необращенную к коже сторону), переднюю поясную область 11, заднюю поясную область 12 и промежностную область 13, проходящую между передней и задней поясными областями 11, 12. Ширина подгузника 10 в поперечном направлении X разделена пополам воображаемой продольной центральной линией Р-Р, и длина подгузника 10 в продольном направлении Y разделена пополам воображаемой поперечной центральной линией Q-Q, и подгузник 10 сформирован почти симметрично относительно воображаемой продольной центральной линии Р-Р. Подгузник 10 содержит передний и задний поясные элементы 20, 30, отстоящие друг от друга в продольном направлении Y, и промежностный элемент 40, посредством которого передний и задний поясные элементы 20, 30 соединены друг с другом. Боковые края 21 переднего поясного элемента 20, отстоящие друг от друга и противоположные друг другу в поперечном направлении X, могут быть соединены с соответствующими боковыми краями 31 заднего поясного элемента 30 с формированием швов 14,иными словами, с формированием поясного отверстия и пары отверстий для ног. Длина заднего поясного элемента 30 больше длины переднего поясного элемента 20 в продольном направлении Y. В частности, задний поясной элемент 30 содержит прилегающую к пояснице секцию 30 а и дополнительную секцию 30b, проходящую в промежностной области 13. В подгузнике 10, имеющем передний и задний поясные элементы 20, 30, соединенные вдоль соответствующих боковых краев, прилегающая к пояснице секция 30 а расположена плоско вместе с передним поясным элементом 20 и покрывает заднюю часть талии пользователя, а дополнительная секция 30b проходит от прилегающей к пояснице секции 30 а в промежностную область 13. Граница между прилегающей к пояснице секцией 30 а и дополнительной секцией 30b указана воображаемой линией 38 на фиг. 2. Длина в продольном направлении Y переднего поясного элемента 20 и прилегающей к пояснице секции 30 а находится в диапазоне 70-240 мм и в настоящем варианте реализации составляет примерно 105 мм. Длина дополнительной секции 30b в продольном направлении Y находится в диапазоне 30 - 90 мм и в настоящем варианте реализации составляет примерно 60 мм. Ширина дополнительной секции 30b в поперечном направлении X является почти такой же, как и ширина прилегающей к пояснице секции 30 а, так что прилегающая к пояснице секция 30 а и дополнительная секция 30b вместе могут формировать прямоугольник. Область, образованная между внешним концом 22 и внутренним концом 23 переднего поясного элемента 20, обозначена как передняя поясная область 11, прилегающая к пояснице секция 30 а, образованная между внешним концом 32 и воображаемой линией 38, обозначена здесь как задняя поясная область 12, и область, образованная между воображаемой линией 38 и внутренним концом 23 переднего поясного элемента 20, обозначена как промежностная область 13. Передний и задний поясные элементы 20, 30 и часть промежностного элемента 40 взаимодействуют друг с другом и таким образом формируют основание согласно настоящему изобретению. При вышеописанном соотношении размеров дополнительная секция 30b проходит вниз к нижним краям соответствующих отверстий для ног, покрывает отверстия для ног и проходит внизу за пределами уплотняющих отворотов 70 и отворотов 80 для защиты от протекания, которые будут подробно описаны ниже. Передний поясной элемент 20 и прилегающая к пояснице секция 30 а соответственно имеют передний поясной эластичный элемент 26 и задний поясной эластичный элемент 36, каждый из которых содержит эластичные нити, проходящие в поперечном направлении X и прикрепленные к эластичному элементу в растянутом состоянии с возможностью стягивания. Эластичные нити, содержащиеся в переднем и заднем поясных эластичных элементах 26, 36, расположены на расстоянии друг от друга в продольном направлении Y с шагом в диапазоне от 3 до 15 мм. Согласно настоящему варианту реализации этот шаг составляет примерно 5 мм. Передний и задний поясные эластичные элементы 26, 36 имеют растягивающее напряжение в областях, смежных с передним и задним концами 22, 32 соответственно, выше растягивающего напряжения в других областях, так что окружной край поясного отверстия может надежно входить в плотный контакт с телом пользователя, и протекание выделений организма, таких как моча, может быть надежно предотвращено. В переднем и заднем поясных эластичных элементах 26, 36 соответственно могут быть использованы примерно от трех до двенадцати эластичных нитей, каждая из которых имеет линейную плотность в диапазоне 470-1240 дтекс. В настоящем варианте реализации в каждом переднем и заднем эластичном элементе 26, 36 используются пять эластичных нитей, каждая из которых имеет линейную плотность примерно 470 дтекс. Соответствующие четыре эластичные нити,отсчитанные от переднего и заднего концов 22, 32, прикреплены с коэффициентом растяжения примерно 2,6, а эластичные нити, расположенные внутри этих групп из четырех эластичных нитей в продольном направлении Y, прикреплены с коэффициентом растяжения примерно 2,1. Коэффициент растяжения указанных эластичных нитей может быть соответственно выбран в диапазоне от 1,8 до 3,5. Дополнительная секция 30b имеет эластичный элемент 51, содержащий несколько эластичных нитей, проходящих в поперечном направлении X и прикрепленных к нему в растянутом состоянии с возможностью стягивания. Эластичные нити эластичного элемента 51 дополнительной секции расположены на расстоянии друг от друга в продольном направлении Y с шагом в диапазоне от 10 до 30 мм. В настоящем варианте реализации эластичные нити эластичного элемента 51 дополнительной секции распо-2 023353 ложены на расстоянии друг от друга с шагом, который больше шага расположения нитей в переднем и заднем поясных эластичных элементах 26, 36, в частности указанный шаг составляет примерно 20 мм. Такой шаг выбран по причине отсутствия необходимости ввода дополнительной секции 30b в плотный контакт с телом пользователя с высоким растягивающим напряжением. Кроме того, количество эластичных нитей в эластичном элементе 51 дополнительной секции может быть сокращено для предотвращения увеличения жесткости дополнительной секции 30b. Расположенные в эластичном элементе 51 дополнительной секции, эластичные нити, каждая из которых имеет линейную плотность в диапазоне 470 1240 дтекс, могут быть прикреплены с коэффициентом растяжения в диапазоне от 1,5 до 3,2. В настоящем варианте реализации для эластичного элемента 51 дополнительной секции используются три эластичные нити, каждая из которых имеет линейную плотность примерно 470 дтекс, причм одна из этих эластичных нитей прикреплена с коэффициентом растяжения примерно 2,1 и проходит от воображаемой линии 38, которая соответствует границе между прилегающей к пояснице секцией 30 а и дополнительной секцией 30b, в направлении к внутреннему концу 33 заднего поясного листа, а другие две эластичные нити прикреплены с коэффициентом растяжения примерно 2.4. Таким образом, область дополнительной секции 30b вблизи воображаемой линии 38 имеет коэффициент растяжения меньше коэффициента растяжения области дополнительной секции 30b вблизи внутреннего конца 33 заднего поясного элемента 30. Эластичный элемент 51 дополнительной секции может быть покрыт адгезивом для соединения с внутренним и внешним листами 34, 35 заднего поясного элемента 30. Внутренний и внешний листы 34,35 также соединены друг с другом посредством адгезива, нанесенного на эластичный элемент 51 вышеуказанным способом. Вследствие этого предотвращена возможность выпадения эластичного элемента 51 дополнительной секции, и, кроме того, может быть предотвращено чрезмерное увеличение жесткости листов из-за применения чрезмерного количества адгезива. Передний и задний поясные эластичные элементы 26, 36 могут быть соединены с внутренним и внешним листами 24, 25 переднего поясного элемента и внутренним и внешним листами 34, 35 заднего поясного элемента соответственно тем же образом,как и в случае эластичного элемента 51 дополнительной секции, или посредством адгезива, нанесенного на соответствующие листы. Промежностный элемент 40 содержит абсорбирующую жидкость структуру 41, уплотняющие отвороты 70 и отвороты 80 для защиты от протекания. Абсорбирующая жидкость структура 41 содержит влагопоглощающую сердцевину 41 а, внутренний лист 42, расположенный на обращенной к коже стороне и покрывающий внутреннюю поверхность сердцевины 41 а, лист 43 для защиты от протекания, покрывающий внешнюю поверхность сердцевины 41 а, и внешний лист 44, расположенный на обращенной к одежде стороне (необращенной к коже стороне) листа 43 для защиты от протекания. В качестве материала для сердцевины 41 а могут быть использованы, например, волокна целлюлозной ваты и/или частицы сверхпоглощающего полимера. Размер сердцевины 41 а в поперечном направлении X постепенно уменьшается в направлении к воображаемой поперечной центральной линии Q-Q и является минимальным вблизи нее, с образованием вогнутостей. Внутренний лист 42 и лист 43 для защиты от протекания имеют размер, который больше размера сердцевины 41 а в продольном направлении Y. Следовательно, сердцевина 41 а отсутствует рядом с передним и задним концами промежностного элемента 40 в продольном направлении Y, и внутренний лист 42 взаимодействует с листом 43 для защиты от протекания и таким образом формирует передний и задний концевые отвороты 45, 46. В указанных переднем и заднем концевых отворотах 45, 46 внутренний лист 42 и лист 43 непосредственно соединены друг с другом соединительным средством, таким как термоплавкий адгезив. В поперечном направлении X также внутренний лист 42 и лист 43 для защиты от протекания проходят снаружи за пределами сердцевины 41 а и таким образом формируют противоположные друг другу боковые складки 49, проходящие в продольном направлении Y промежностного элемента 40. В боковых складках 49 внутренний лист 42 и лист 43 непосредственно соединены друг с другом соединительным средством, таким как термоплавкий адгезив. В качестве исходного материала для внутреннего листа 42 может быть использован влагопроницаемый волокнистый нетканый материал, такой как проницаемый для воздуха волокнистый нетканый материал, изготовленный точечным соединением волокнистый нетканый материал или спанбондовый волокнистый нетканый материал, имеющий поверхностную плотность в диапазоне от 10 до 30 г/м 2. В качестве исходного материала для листа 43 для защиты от протекания может быть использована влагопроницаемая, но непроницаемая для жидкости пластиковая пленка, и абсорбирующая жидкость структура 41 может быть полностью покрыта листом 43 для защиты от протекания для предотвращения вытекания из подгузника 10 выделений организма, таких как моча. В качестве исходного материала для внешнего листа 44 может быть использован влагопроницаемый, но непроницаемый для жидкости волокнистый нетканый материал, такой как спанбонд/мельтблаунд/спанбонд (SMS), волокнистый нетканый материал, изготовленный точечным соединением волокнистый нетканый материал или спанбондовый волокнистый нетканый материал, имеющий поверхностную плотность в диапазоне от 10 до 25 г/м 2. Как показано на фиг. 3, промежностный элемент 40 соединен в своих передней и задней секциях,включая передний и задний отвороты 45, 46, с передним и задним поясными элементами 20, 30 соответственно и таким образом формирует переднюю и заднюю соединительные области 61, 62. Эти передняя и задняя соединительные области 61, 62 сформированы между внешним листом 44 промежностного элемента 40 и внутренними листами 24, 34 переднего и заднего поясных элементов 20, 30. Несмотря на то,что эти передняя и задняя соединительные области 61, 62 сформированы почти по всей площади, в которой промежностный элемент 40 перекрывается с передним и задним поясными элементами 20, 30, передняя и задняя несоединительные области 23, 33 остаются свободными от соединения вблизи внутренних концов 23, 33 переднего и заднего поясных элементов 20, 30 соответственно. Дополнительно подгузник может быть сформирован таким образом, что передний поясной эластичный элемент 26 и/или эластичный элемент 51 дополнительной секции размещен в указанных передней и/или задней несоединительных областях 63, 64. Промежностный элемент 40, соединенный с передним и задним поясными элементами 20, 30 таким способом, имеет расположенные на его обращенной к коже стороне передний и задний оболочечные листы 27, 37, которые служат для покрытия соответственно переднего и заднего концов 47, 48 промежностного элемента 40. Указанные передний и задний оболочечные листы 27, 37 проходят между соответствующими парами противоположных друг другу боковых краев 21, 31 переднего и заднего поясных элементов 20, 30 в поперечном направлении X и покрывают всю площадь переднего и заднего концов 47, 48 промежностного элемента 40. Указанные передний и задний оболочечные листы 27, 37 покрывают передний и задний концы 47, 48 и таким образом предотвращают так называемое раздражение кожи из-за контакта переднего и заднего концов 47, 48 с кожей пользователя. Промежностный элемент 40 содержит уплотняющие отвороты 70 и отвороты 80 для защиты от протекания, и те и другие сформированы внешним листом 44. Уплотняющие отвороты 70 сформированы внешним листом 44, проходящим по внешней поверхности сердцевины 41 а и дальше снаружи за пределами боковых краев сердцевины 41 а и затем сложенным назад в поперечном направлении X. Отвороты 80 для защиты от протекания расположены смежно с соответствующими уплотняющими отворотами 70 и сложены в Z-образной форме, чтобы быть расположенными над абсорбирующей жидкость структурой 41 (как показано на фиг. 4-8). Боковые складки 49 соответственно содержат уплотняющие эластичные элементы 71, содержащие эластичные нити, проходящие в продольном направлении Y и прикрепленные в растянутом состоянии с возможностью стягивания к боковым складкам для придания эластичности уплотняющим отворотам 70 в продольном направлении Y. Содержащиеся в уплотняющих эластичных элементах 71 эластичные нити,каждая из которых имеет линейную плотность в диапазоне 470-1240 дтекс, могут быть прикреплены с коэффициентом растяжения в диапазоне от 2,3 до 3,0. В настоящем варианте реализации в качестве уплотняющих эластичных элементов 71 используют эластичные нити, каждая из которых имеет линейную плотность примерно 470 дтекс и прикреплена с коэффициентом растяжения 2,7. Боковые края листа 43 для защиты от протекания, расположенные под абсорбирующей структурой 41 и проходящие снаружи за пределами боковых краев абсорбирующей структуры 41, проходят в соответствующих боковых складках 49, в частности, между соответствующими двумя слоями боковых складок 49, сформированных складыванием назад боковых краев внешнего листа 44. На внутренней поверхности боковой складки 49, сложенной назад в два слоя, внешний лист 44, лист 43 для защиты от протекания и уплотняющие эластичные элементы 71 соединены вместе соединительным средством, таким как адгезив, и таким образом формируют уплотняющие соединительные области 72. Уплотняющие соединительные области 72 непрерывно проходят в продольном направлении Y промежностного элемента 40 соответственно. Один конец 71 а уплотняющего эластичного элемента 71 перекрывается с передним поясным эластичным элементом 26, а другой конец 71b перекрывается с эластичным элементом 51 дополнительной секции (как показано на фиг. 2). Один конец 71 а также перекрывается с передней соединительной областью 61, а другой конец 71b также перекрывается с задней соединительной областью 62. Иными словами, уплотняющий эластичный элемент 71 не напрямую соединен с передней соединительной областью 61 одним концом 71 а, перекрывающимся с передним поясным эластичным элементом 26 и не напрямую соединен с задней соединительной областью 62 другим концом 71b, перекрывающимся с эластичным элементом 51 дополнительной секции. Следовательно, уплотняющие эластичные элементы 71, прикрепленные к внутренней поверхности внешнего листа 44 за пределами боковых краев сердцевины 41 а, натянуты наружу в поперечном направлении X, поскольку передний поясной эластичный элемент 26 и эластичный элемент 51 дополнительной секции растянуты в поперечном направлении X, в результате чего промежностный элемент 40 находится в контакте с телом пользователя в широкой области. Такое расположение также является эффективным для предотвращения складкообразования передних и задних концов сердцевины 41 а, вызывающего протечку выделений организма, таких как моча. Кроме того, такое уникальное расположение, при котором уплотняющие эластичные элементы 71 перекрываются с передним поясным эластичным элементом 26 и эластичным элементом 51 дополнительной секции, обеспечивает возможность перемещения промежностного элемента 40 совместно с передними и задними поясными элементами 20, 30. В качестве предпочтительного следствия, может быть предотвращено свисание промежностного элемента 40, а также непреднамеренное смещение промежностного элемента 40 относительно тела пользователя. Для поддержания устойчивости промежностного элемента 40 с передним и задним поясными элементами 20, 30 уплотняющие эластичные элементы 71 предпочтительно перекрываются и соединены по меньшей мере с одной из эластичных нитей эластичного элемента 51 дополнительной секции, которая является ближайшей к прилегающей к пояснице секции 30 а, более предпочтительно с двумя или более эластичными нитями эластичного элемента 51 дополнительной секции и наиболее предпочтительно со всеми указанными эластичными нитями. С точки зрения устойчивости переднего и заднего поясных элементов 20, 30 относительно промежностного элемента 40, эластичный элемент 51 дополнительной секции и уплотняющие эластичные элементы 71 предпочтительно перекрываются друг с другом и соединены вместе на участке на стороне прилегающей к пояснице секции 30 а, при этом дополнительная секция 30b разделена пополам в продольном направлении Y и образует область вблизи прилегающей к пояснице секции 30 а и область, расположенную на некотором расстоянии от прилегающей к пояснице секции 30 а. Уплотняющие эластичные элементы 71 предпочтительно перекрываются друг с другом и соединены с одной из эластичных нитей эластичного элемента 51 дополнительной секции, расположенной рядом с воображаемой линией 38, для предотвращения случайного перемещения промежностного элемента 40 относительно заднего поясного элемента 30. В частности, передний и задний поясные элементы 20, 30, а также промежностный элемент 40 изготовлены отдельно друг от друга и собраны вместе для формирования подгузника 10 согласно настоящему варианту реализации, в противном случае промежностный элемент 40 может перемещаться относительно переднего и заднего поясных элементов 20, 30. Причем это может быть эффективно предотвращено благодаря уникальной конструкции, описанной выше. Уплотняющие эластичные элементы 71 расположены таким образом, что не проходят к переднему и заднему концам 47, 48 промежностного элемента 40, причем нестягиваемые области 73 а, 73b сформированы между одним концом 71 а и передним концом 47 и между другим концом 71b и задним концом 48 соответственно, таким образом, что эти несоединительные области 73 а, 73b могут быть свободными от стягивающей силы уплотняющих эластичных элементов 71. Такие нестягиваемые области 73 а, 73b могут быть сформированы в случае, если эластичные нити не прикреплены к этим областям, как в случае настоящего варианта реализации, или путем разрезания или тепловой обработки эластичных нитей, прикрепленных к этим областям. Отвороты 80 для защиты от протекания сформированы из рукавов, которые, в свою очередь, сформированы внешним листом, проходящим дальше внутрь в направлении от уплотняющих отворотов 70 и сложенным назад. В отворотах 80 для защиты от протекания в качестве защитного эластичного элемента 81 по меньшей мере две эластичные нити, проходящие в продольном направлении Y, прикреплены в растянутом состоянии, но с возможностью стягивания для придания эластичности отворотам 80 для защиты от протекания в продольном направлении Y. Следовательно, как очевидно из фиг. 8, отвороты 80 для защиты от протекания отстоят вверх от внутреннего листа 42 для входа в плотный контакт с паховыми областями пользователя, и в то же время уплотняющие отвороты 70, которым придана эластичность благодаря уплотняющим эластичным элементам, также поднимаются и входят в плотный контакт вокруг бедер пользователя. Таким образом, отвороты 80 для защиты от протекания взаимодействуют с уплотняющими отворотами 70 и таким образом формируют двойные отвороты, которые служат для предотвращения протечки выделений организма, таких как моча, которая в противном случае может возникать вокруг бедер. Каждый из защитных эластичных элементов 81 имеет один конец 81 а и другой конец 81b, расположенные на некотором расстоянии от переднего и заднего концов 47, 48 соответственно. В частности, эти концы 81 а, 81b расположены в переднем и заднем концевых отворотах 45, 46, если смотреть в продольном направлении Y. Отвороты 80 для защиты от протекания соединены с внутренним листом 42 в защитных соединительных областях 82, образованных за пределами одного конца 81 а и другого конца 81b защитных эластичных элементов 81, если смотреть в продольном направлении Y. Это означает, что отвороты 80 не поднимаются, по меньшей мере, в защитных соединительных областях 82. Несмотря на то,что защитные соединительные области 82 проходят от переднего и заднего отворотов 45, 46 в направлении внутрь в продольном направлении Y, эти отвороты 45, 46 предпочтительно по меньшей мере не проходят до дополнительной секции 30b и не перекрываются с дополнительной секцией 30b. При таком расположении отвороты 80 могут подниматься в дополнительной секции 30b и входить в плотный контакт с телом пользователя. Несмотря на то, что дополнительная секция 30b обычно расположена на некотором расстоянии от тела пользователя, отвороты 80 препятствуют возможной протечке выделений организма,таких как моча. В подгузнике 10, как описано выше, дополнительная секция 30b, сформированная в задней поясной области 12, выполнена с возможностью закрытия ягодиц и бедер пользователя. Даже если протечка выделений организма произойдет в такой области, дополнительная секция 30b примет их и предохранит одежду пользователя от загрязнения выделениями организма. Дополнительная секция 30b оснащена эластичным элементом 51 дополнительной секции для придания эластичности указанной секции 30b в поперечном направлении X, так что дополнительная секция 30b может входить в плотный контакт с ягоди-5 023353 цами пользователя благодаря своей чашеобразной форме. Таким образом, если происходит протечка выделений организма, такая чашеобразная форма позволяет принять в дополнительную секцию протекшие выделения организма. В частности, эластичный элемент 51 дополнительной секции, имеющий самый высокий коэффициент растяжения вблизи промежностной области 13, облегчает деформирование дополнительной секции 30b, имеющей в целом прямоугольную исходную форму, и принятие чашеобразной формы с обеспечением возможности ее входа в плотный контакт с телом пользователя. При такой конструкции дополнительная секция 30b не может быть случайным образом изогнута или свернута. Поскольку дополнительная секция 30b не имеет ни одного шва 14, внутренний и внешний листы 34,35 в дополнительной секции 30b не имеют жесткости, придаваемой швами 14. Следовательно, может быть сохранена гибкая структура внутреннего и внешнего листов 34, 35, и может быть смягчено любое раздражение, испытываемое пользователем. Как описано выше, задняя несоединительная область 64,сформированная рядом с внутренним концом 33 заднего поясного элемента 30 в дополнительной секции 30b, также обеспечивает возможность сохранения гибкой структуры внутреннего конца 33. В случае,если не сформирована задняя несоединительная область 64, адгезив может протечь вдоль внутреннего конца 33 заднего поясного элемента 30, прилипнуть к коже пользователя и вызвать ее раздражение. Задняя несоединительная область 64 согласно настоящему изобретению надежно устраняет такую опасность. Одна из эластичных нитей переднего поясного эластичного элемента 26 и одна из эластичных нитей эластичного элемента 51 дополнительной секции, расположенные в передней и задней соединительных областях 61, 62 соответственно рядом с воображаемой поперечной центральной линией Q-Q, расположены вблизи границы между этими соединительными областями 61, 62 и передней и задней несоединительными областями 63, 64 соответственно. Такое уникальное расположение является эффективным для поддержания гибкости передней и задней несоединительных областей 63, 64 и обеспечения плотного контакта передней поясной области 11 и дополнительной секции 30b с телом пользователя. Наличие дополнительной секции 30b обеспечивает возможность значительного увеличения площади, на которой плоско расположен промежностный элемент 40 вместе с задним поясным элементом 30, для предотвращения непреднамеренного перемещения промежностного элемента 40 относительно заднего поясного элемента 30. Несмотря на то, что передняя и задняя соединительные области 61, 62 сформированы почти на всей площади, в которой промежностный элемент 40 перекрывается с передним и задним поясными элементами 20, 30 согласно настоящему варианту реализации, также без отступления от объема настоящего изобретения может быть обеспечено расположение, при котором передняя и задняя соединительные области не сформированы в обеих боковых областях этой перекрывающейся площади, противоположных друг другу в поперечном направлении X. В частности, площадь, в которой передний и задний поясные элементы 20, 30 перекрываются с уплотняющим эластичным элементом 71, может быть частично оставлена как без передней, так и без задней соединительных областей, для того, чтобы уплотняющие отвороты 70 были отделены от переднего и заднего поясных элементов 20, 30 и входили в плотный контакт с телом пользователя. Второй вариант реализации. На фиг. 9 показан вид, по существу, подобный виду, показанному на фиг. 3, иллюстрирующий второй вариант реализации настоящего изобретения. Второй вариант реализации отличается тем, что задняя соединительная область 62 содержит первую и вторую соединительные области 62 а, 62b, расположенные на некотором расстоянии друг от друга в продольном направлении Y. Основной аспект, за исключением отличительных особенностей, описанных выше, подобен первому варианту реализации, и следующее описание будет ограничено лишь аспектом, отличающимся от первого варианта реализации, а показанные на фиг. 9 компоненты, которые являются теми же, что и в первом варианте реализации, обозначены теми же позиционными номерами. Первая соединительная область 62 а расположена в прилегающей к пояснице секции 30 а заднего поясного элемента 30, а вторая соединительная область 62b расположена в дополнительной секции 30b. Эти первая и вторая соединительные области 62 а, 62b расположены на некотором расстоянии друг от друга в продольном направлении Y, причм вторая соединительная область 62b расположена за пределами одного из эластичного элемента 51 дополнительной секции, если смотреть в продольном направлении Y, иными словами, расположена достаточно близко от внешнего конца заднего поясного элемента 30. Благодаря разделению первой и второй соединительных областей 62 а, 62b друг от друга количество используемого адгезива может быть уменьшено, и таким образом может быть снижена жесткость заднего поясного элемента 30 и промежностного элемента 40, которую обеспечивает наличие адгезива. Несмотря на то, что для первого варианта реализации и второго варианта реализации настоящего изобретения в качестве примера выбран так называемый трехэлементный подгузник, содержащий передний и задний поясные элементы 20, 30 и промежностный элемент 40, выполненные в форме отдельных элементов, причм передний и задний элементы 20, 30 соединены друг с другом посредством промежностного элемента 40, настоящее изобретение не ограничивается таким трехэлементным подгузником. Настоящее изобретение также относится к подгузнику, содержащему указанные три элемента, выполнен-6 023353 ные за одно целое. Однако следует отметить, что технический результат настоящего изобретения может быть наиболее заметно выражен именно в таком трехэлементном подгузнике. В традиционном подгузнике, содержащем, передний поясной элемент, задний поясной элемент и промежностный элемент, изготовленные отдельно и затем собранные вместе, промежностный элемент имеет тенденцию к перемещению в частности в поперечном направлении X по отношению к переднему и заднему поясным элементам. Для преодоления указанной проблемы согласно настоящему изобретению задний поясной элемент 30 оснащен дополнительной секцией 30b для увеличения площади, в которой задний поясной элемент 30 перекрывается с промежностным элементом 40, с одной стороны, и для обеспечения того, что уплотняющий эластичный элемент 71, прикрепленный к промежностному элементу 40, перекрывается с эластичным элементом 51 дополнительной секции и соединен с ним. При таком расположении ограничивается непреднамеренное перемещение промежностного элемента 40 относительно заднего поясного элемента 30. В частности, уплотняющий эластичный элемент 71 и эластичный элемент 51 дополнительной секции прикреплены друг к другу в двух местах в поперечном направлении X, и непреднамеренное смещение надежно ограничено. Предполагается, что мать держит ребенка на руках, и ребенок сидит ягодицами на руке матери, при этом даже если рука матери перемещается относительно ягодиц ребенка, подгузник 10 не будет смещаться относительно тела ребенка. Несмотря на то, что передний и задний поясные эластичные элементы 26, 36, как описано выше,проходят непрерывно от одного бокового края 21, 31 к другому боковому краю 21, 31, эластичные элементы 26, 36 также могут быть, например, разрезаны в области, перекрывающейся с сердцевиной 41 а,так что на сердцевину 41 а не будет воздействовать стягивающая сила этих эластичных элементов 26, 36. Тот же результат может быть также достигнут с помощью другого средства, такого как крепление адгезивом. Несмотря на то, эластичные нити используются для придания эластичности переднему и заднему поясным элементам 20, 30 в поперечном направлении X согласно показанным вариантам реализации,придающее эластичность средство не ограничено такими нитями, и также могут использоваться другие различные эластичные материалы, например листовой эластичный элемент или эластичная лента. Это также относится и к уплотняющему эластичному элементу 71, и защитному эластичному элементу 81. Несмотря на то, что в показанных вариантах реализации используется удлиненная абсорбирующая жидкость структура 41, размер которой в поперечном направлении X постепенно уменьшается от передней и задней концевых частей в направлении к средней части, также может быть использована абсорбирующая жидкость структура, имеющая прямоугольную форму. Несмотря на то, что дополнительная секция 30b в показанных вариантах реализации является прямоугольной, дополнительная секции 30b также может иметь скругленные углы, образованные боковыми краями 31 и внутренним концом 33 заднего поясного элемента 30. Такая дополнительная секция 30b легче входит в плотный контакт с телом пользователя. Аспекты настоящего изобретения, описанного выше, могут быть сформулированы, по меньшей мере, в следующем пункте или в следующих пунктах:(i) Предмет (10) одежды, содержащий основание, абсорбирующую жидкость структуру (41) и пару уплотняющих отворотов (70), причм основание имеет продольное направление (Y), поперечное направление (X), обращенную к коже сторону, необращенную к коже сторону, переднюю поясную область (11),заднюю поясную область (12) и промежностную область (13), проходящую между передней и задней поясными областями, абсорбирующую жидкость структура, проходит через промежностную область в передней и задней поясных областях, и уплотняющие отвороты, расположены снаружи абсорбирующей жидкость структуры в поперечном направлении, передняя и задняя поясные области содержат передний и задний поясные эластичные элементы (26, 36), прикрепленные к ним с возможностью стягивания в поперечном направлении, при этом уплотняющие отвороты содержат уплотняющие эластичные элементы (71), прикрепленные к ним с возможностью стягивания в продольном направлении, в котором задняя поясная область содержит прилегающую к пояснице секцию (30 а), проходящую вблизи поясного отверстия, и дополнительную секцию (30b), расположенную смежно с прилегающей к пояснице секцией в промежностной области, причм задний поясной эластичный элемент (36) прикреплен к прилегающей к пояснице секции, а дополнительная секция оснащена эластичным элементом (51), прикрепленным к ней с возможностью стягивания в поперечном направлении; и уплотняющий эластичный элемент имеет один конец, перекрывающийся передним поясным эластичным элементом и соединенный с ним, и другой конец, перекрывающийся с эластичным элементом дополнительной секции и соединенный с ним. Аспект настоящего изобретения, описанный в вышеуказанном пункте (i), может обеспечивать по меньшей мере один из следующих предпочтительных технических результатов:(а) В новой конструкции, как описано выше, передняя и задняя поясные области выполнены с возможностью совместного перемещения посредством уплотняющего эластичного элемента, и таким образом любое непреднамеренное смещение промежностной области может быть предотвращено. Кроме того, по меньшей мере один из следующих вариантов реализации предложен в соответствии с дополнительными аспектами:(ii) Эластичный элемент дополнительной секции и задний поясной эластичный элемент содержат эластичные нити, отстоящие друг от друга в продольном направлении, и расстояние между парой смежных эластичных нитей эластичного элемента дополнительной секции выбрано больше по сравнению с расстоянием между парой смежных эластичных нитей заднего поясного эластичного элемента.(iii) Основание содержит передний поясной элемент (20), образующий переднюю поясную область,задний поясной элемент (30), расположенный на некотором расстоянии от переднего поясного элемента в продольном направлении и образующий заднюю поясную область, и промежностный элемент (40), образующий промежностную область; и передний конец промежностного элемента содержит переднюю соединительную область (61), соединенную с передним поясным элементом, а задний конец промежностного элемента содержит заднюю соединительную область (62), соединенную с задним поясным элементом и заднюю несоединительную область внутри промежностного элемента в продольном направлении и отделенную от переднего поясного элемента и заднего поясного элемента.(iv) Задняя соединительная область содержит первую соединительную область (62 а) и вторую соединительную область (62b), расположенные на некотором расстоянии друг от друга в продольном направлении.(v) Первая соединительная область и вторая соединительная область сформированы с возможностью перекрытия с уплотняющим эластичным элементом.(vi) Передняя поясная область и задняя поясная область соединены вместе вдоль соответствующих двух боковых краев (21, 31) посредством швов (14), и дополнительная секция не содержит ни одного из этих швов. Согласно вариантам реализации в вышеуказанных (ii)-(vi) пунктах предпочтительный технический результат или предпочтительные технические результаты, сформулированные в пункте (а), обеспечены с большей надежностью. Дополнительные предпочтительные технические результаты соответствующих вариантов реализации могут быть получены, как описано в соответствующих относящихся к ним описаниях. Термины "первый" и "второй" в настоящем описании, используются для того, чтобы различить подобные элементы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Предмет одежды (10), содержащий основание, абсорбирующую жидкость структуру (41) и пару уплотняющих отворотов (70), причм основание имеет продольное направление (Y), поперечное направление (X), обращенную к коже сторону, необращенную к коже сторону, переднюю поясную область (11),заднюю поясную область (12) и промежностную область (13), проходящую между передней и задней поясными областями (11), (12), основание содержит передний поясной элемент (20), образующий переднюю поясную область (11), задний поясной элемент (30), образующий заднюю поясную область, и промежностный элемент (40), образующий промежностную область (13); при этом абсорбирующая жидкость структура (41) проходит через промежностную область (13) в переднюю и заднюю поясные области (11), (12), а уплотняющие отвороты (70) расположены снаружи абсорбирующей жидкость структуры (41) в поперечном направлении (X), причм передняя и задняя поясные области (11), (12) содержат передний и задний поясные эластичные элементы (26), (36), прикрепленные к ним с возможностью стягивания в поперечном направлении (X), и указанные уплотняющие отвороты (70) содержат уплотняющие эластичные элементы (71), прикрепленные к ним с возможностью стягивания в продольном направлении (Y), причм задний поясной элемент (30) содержит прилегающую к пояснице секцию (30 а), проходящую вблизи поясного отверстия, и дополнительную секцию (30b), расположенную смежно с прилегающей к пояснице секцией (30 а) и проходящую к промежностной области (13), задний поясной эластичный элемент (36) соединен с прилегающей к пояснице секцией (30 а), дополнительная секция (30b) оснащена эластичным элементом (51), прикрепленным к ней с возможностью стягивания в поперечном направлении, уплотняющий эластичный элемент (71) имеет один конец (71 а), перекрывающийся с передним поясным эластичным элементом (26) и соединенный с ним, и другой конец (71b), перекрывающийся с эластичным элементом (51) дополнительной секции, соединенный с ним и находящийся на расстоянии от указанного заднего конца промежностного элемента (40); нестягиваемая область (73b) образована между указанным другим концом (71b) уплотняющего эластичного элемента (71) и задним концом промежностного элемента (40), так что на указанную нестягиваемую область (73b) не действует стягивающая сила уплотняющего эластичного элемента (71); передний конец промежностного элемента содержит переднюю соединительную область (61), соединенную с передним поясным элементом (20), а задний конец промежностного элемента содержит заднюю соединительную область (62), соединенную с задним поясным элементом (30), и заднюю несоединительную область (64), проходящую в продольном направлении (Y), в котором промежностный элемент (40) не соединен с дополнительной секцией (30b); и одна из эластичных нитей (51) дополнительной секции, находящаяся рядом с воображаемой попе-8 023353 речной центральной линией (Q-Q), расположена между задней соединительной областью (62) и задней несоединительной областью (64). 2. Предмет одежды по п.1, в котором эластичный элемент (51) дополнительной секции и задний поясной эластичный элемент (36) содержат эластичные нити, отстоящие друг от друга в продольном направлении (Y), и расстояние между парой смежных эластичных нитей эластичного элемента (51) дополнительной секции задано большим, чем расстояние между смежными эластичными нитями заднего поясного эластичного элемента (36). 3. Предмет одежды по п.1 или 2, в котором задняя соединительная область (62) содержит первую соединительную область (62 а) и вторую соединительную область (62b), отстоящие друг от друга в продольном направлении (Y). 4. Предмет одежды по п.3, в котором первая соединительная область (62 а) и вторая соединительная область (62b) сформированы с возможностью перекрытия указанным уплотняющим эластичным элементом (71). 5. Предмет одежды по любому из пп.1-4, в котором передняя поясная область (11) и задняя поясная область (12) соединены вместе вдоль соответствующих обоих боковых краев посредством швов (14) и указанная дополнительная секция (30b) не содержит указанных швов (14).
