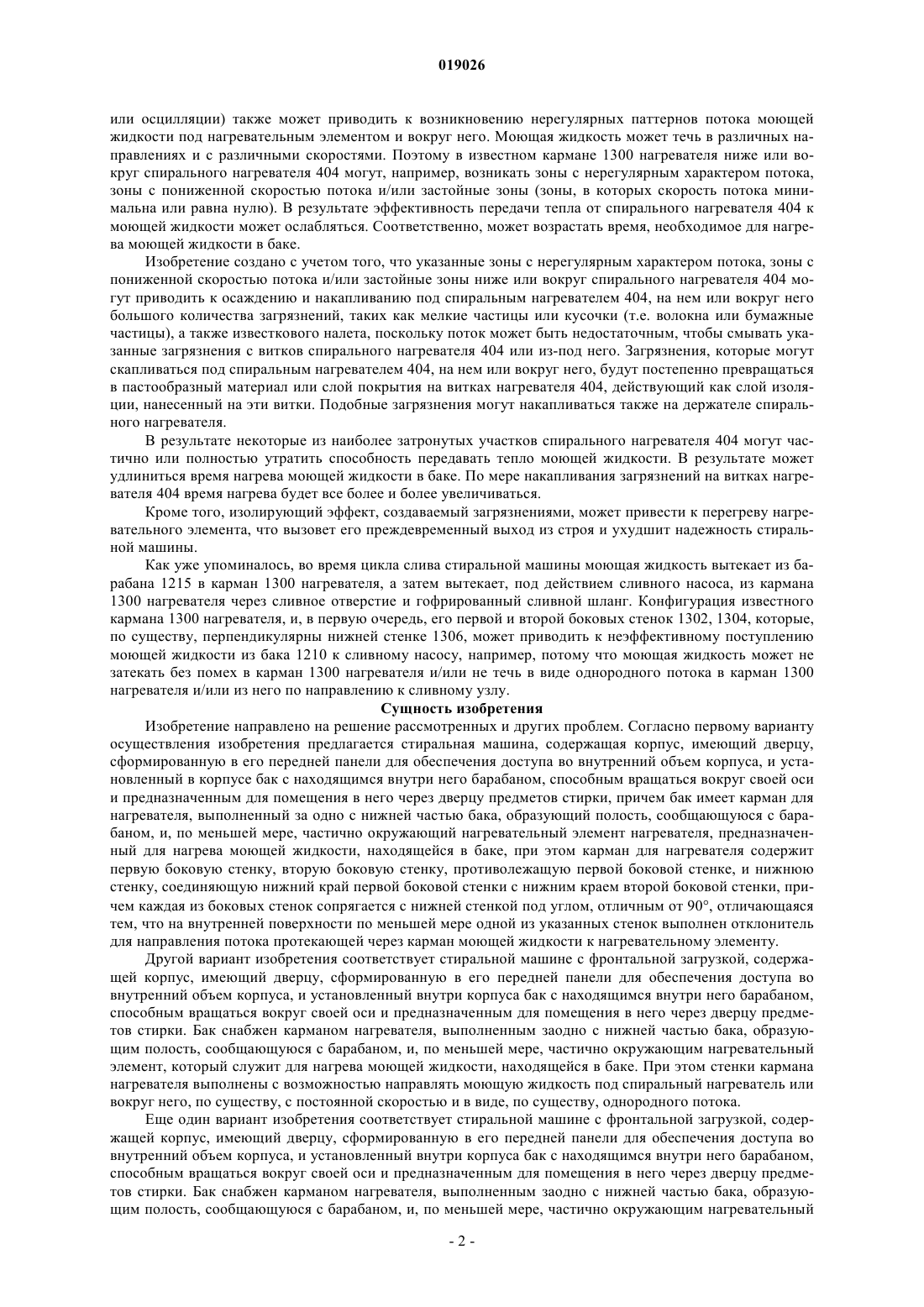

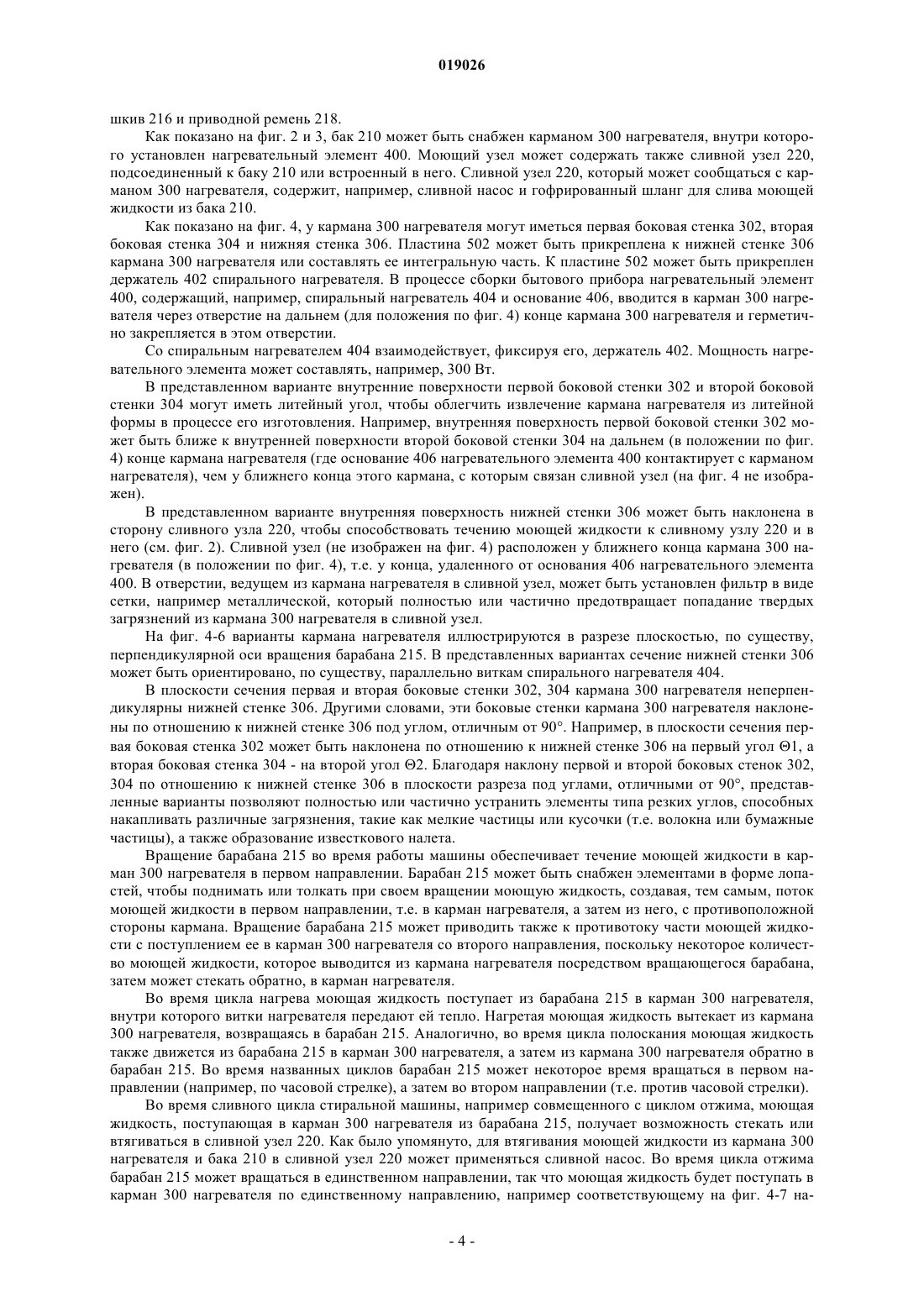

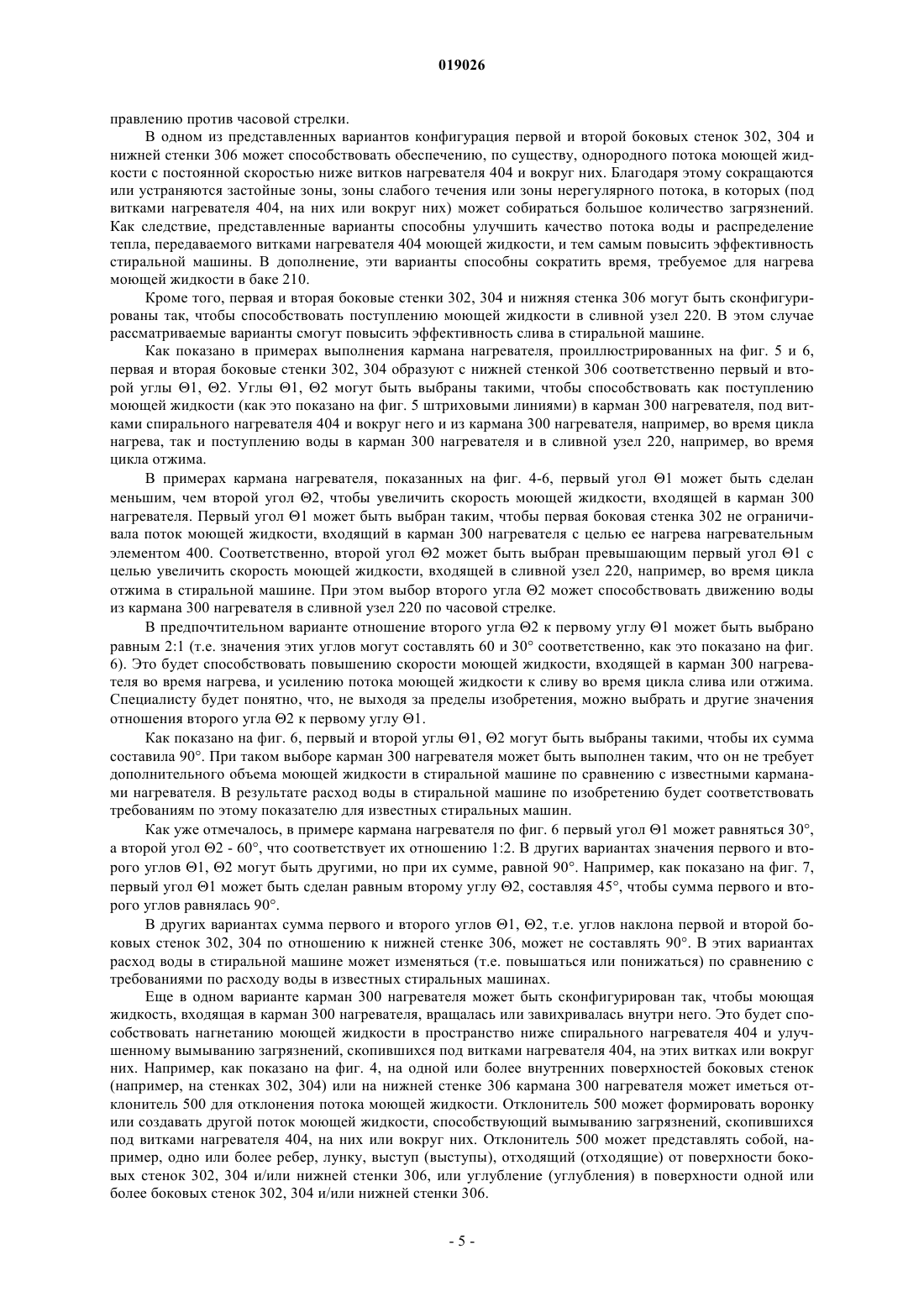

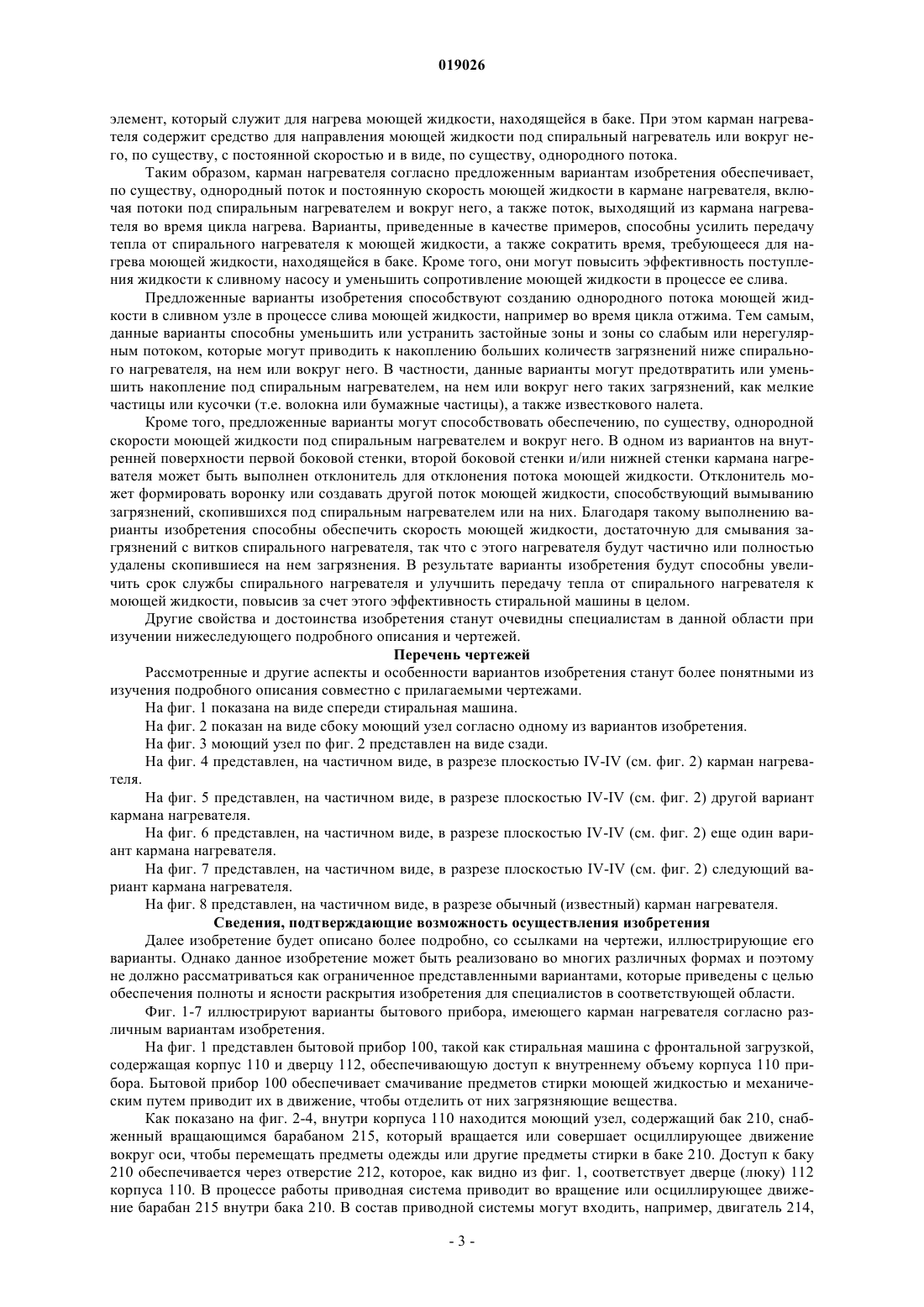

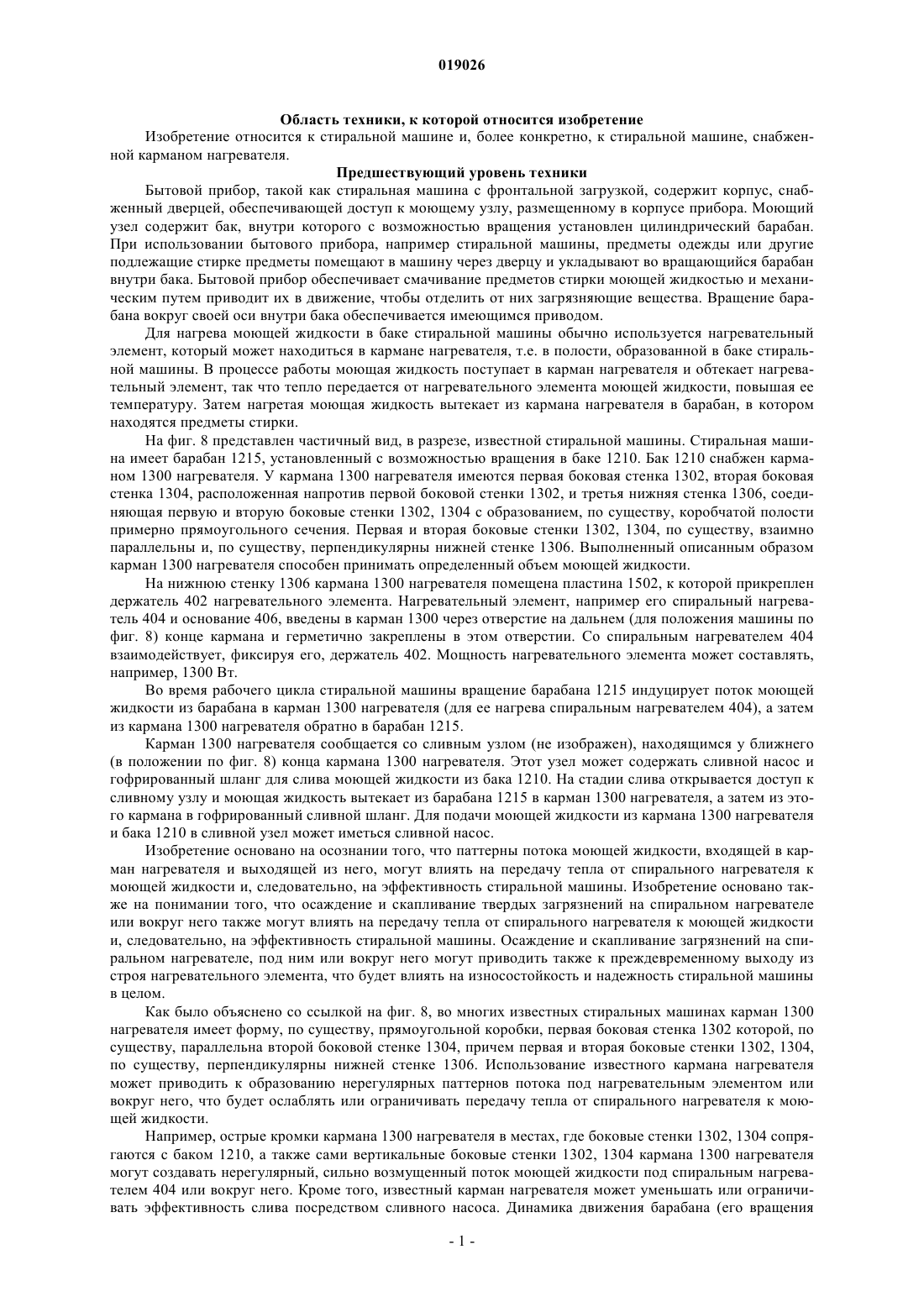

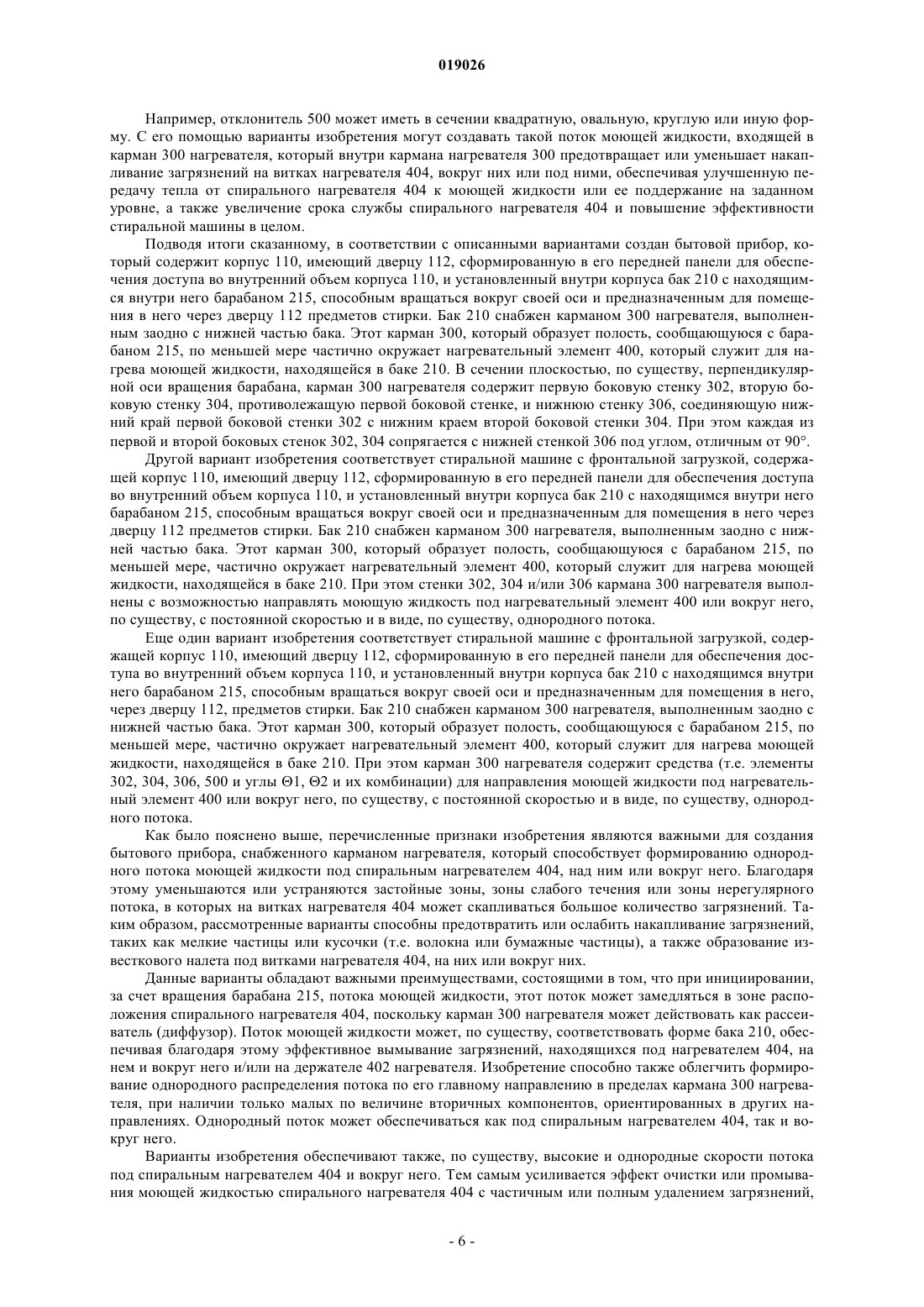

Стиральная машина

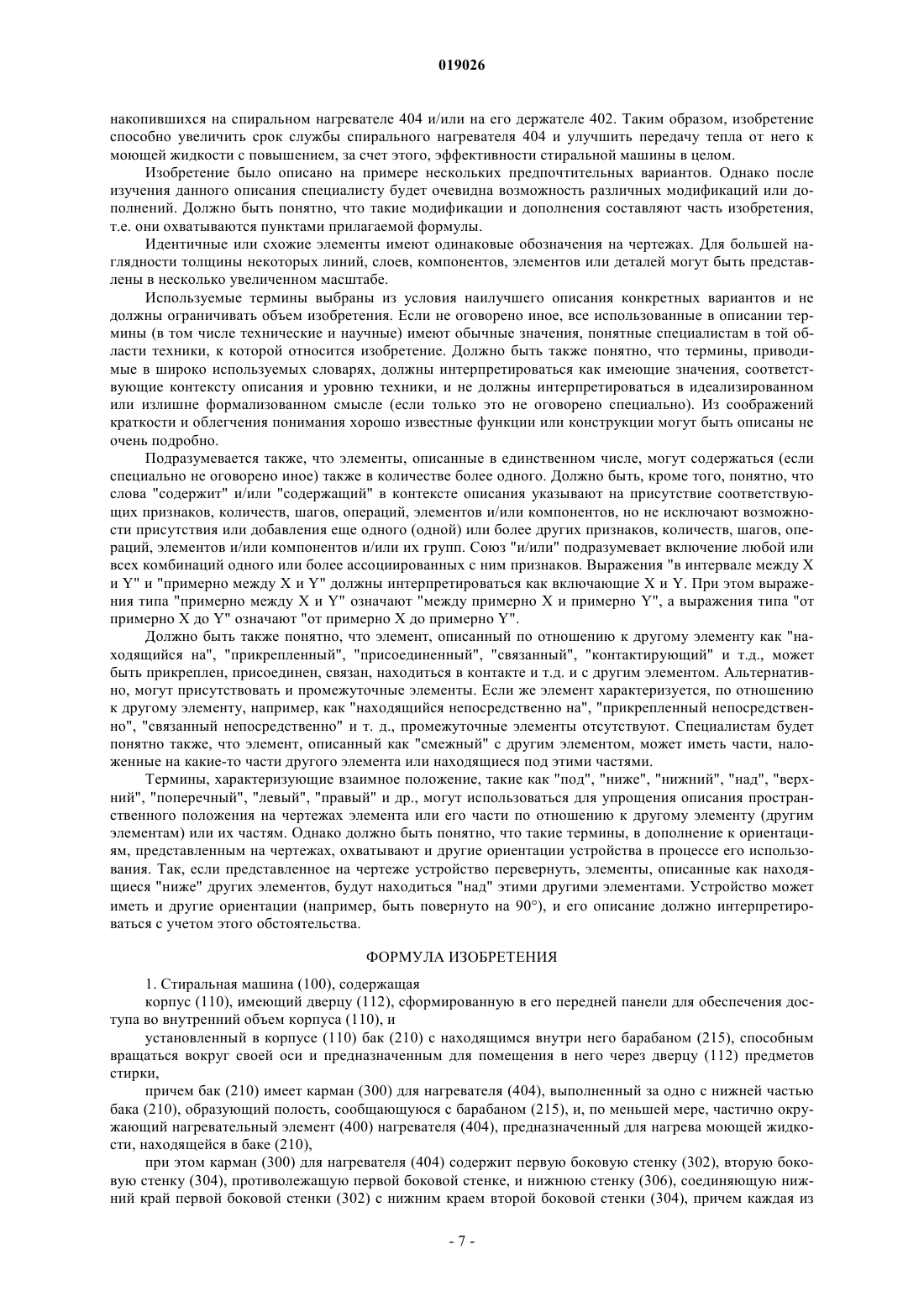

Стиральная машина (100) содержит корпус (110), имеющий дверцу (112), сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса (110), и установленный в корпусе (110) бак (210) с находящимся внутри него барабаном (215), способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу (112) предметов стирки,причем бак (210) имеет карман (300) для нагревателя (404), выполненный за одно с нижней частью бака (210), образующим полость, сообщающуюся с барабаном (215), и по меньшей мере частично окружающий нагревательный элемент (400) нагревателя (404), предназначенный для нагрева моющей жидкости, находящейся в баке (210), при этом карман (300) для нагревателя(404) содержит первую боковую стенку (302), вторую боковую стенку (304), противолежащую первой боковой стенке, и нижнюю стенку (306), соединяющую нижний край первой боковой стенки (302) с нижним краем второй боковой стенки (304), причем каждая из боковых стенок(302, 304) сопрягается с нижней стенкой (306) под углом, отличным от 90. При этом на внутренней поверхности по меньшей мере одной из указанных стенок (302, 304, 306) выполнен отклонитель (500) для направления потока протекающей через карман (300) моющей жидкости к нагревательному элементу (400).(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники, к которой относится изобретение Изобретение относится к стиральной машине и, более конкретно, к стиральной машине, снабженной карманом нагревателя. Предшествующий уровень техники Бытовой прибор, такой как стиральная машина с фронтальной загрузкой, содержит корпус, снабженный дверцей, обеспечивающей доступ к моющему узлу, размещенному в корпусе прибора. Моющий узел содержит бак, внутри которого с возможностью вращения установлен цилиндрический барабан. При использовании бытового прибора, например стиральной машины, предметы одежды или другие подлежащие стирке предметы помещают в машину через дверцу и укладывают во вращающийся барабан внутри бака. Бытовой прибор обеспечивает смачивание предметов стирки моющей жидкостью и механическим путем приводит их в движение, чтобы отделить от них загрязняющие вещества. Вращение барабана вокруг своей оси внутри бака обеспечивается имеющимся приводом. Для нагрева моющей жидкости в баке стиральной машины обычно используется нагревательный элемент, который может находиться в кармане нагревателя, т.е. в полости, образованной в баке стиральной машины. В процессе работы моющая жидкость поступает в карман нагревателя и обтекает нагревательный элемент, так что тепло передается от нагревательного элемента моющей жидкости, повышая ее температуру. Затем нагретая моющая жидкость вытекает из кармана нагревателя в барабан, в котором находятся предметы стирки. На фиг. 8 представлен частичный вид, в разрезе, известной стиральной машины. Стиральная машина имеет барабан 1215, установленный с возможностью вращения в баке 1210. Бак 1210 снабжен карманом 1300 нагревателя. У кармана 1300 нагревателя имеются первая боковая стенка 1302, вторая боковая стенка 1304, расположенная напротив первой боковой стенки 1302, и третья нижняя стенка 1306, соединяющая первую и вторую боковые стенки 1302, 1304 с образованием, по существу, коробчатой полости примерно прямоугольного сечения. Первая и вторая боковые стенки 1302, 1304, по существу, взаимно параллельны и, по существу, перпендикулярны нижней стенке 1306. Выполненный описанным образом карман 1300 нагревателя способен принимать определенный объем моющей жидкости. На нижнюю стенку 1306 кармана 1300 нагревателя помещена пластина 1502, к которой прикреплен держатель 402 нагревательного элемента. Нагревательный элемент, например его спиральный нагреватель 404 и основание 406, введены в карман 1300 через отверстие на дальнем (для положения машины по фиг. 8) конце кармана и герметично закреплены в этом отверстии. Со спиральным нагревателем 404 взаимодействует, фиксируя его, держатель 402. Мощность нагревательного элемента может составлять,например, 1300 Вт. Во время рабочего цикла стиральной машины вращение барабана 1215 индуцирует поток моющей жидкости из барабана в карман 1300 нагревателя (для ее нагрева спиральным нагревателем 404), а затем из кармана 1300 нагревателя обратно в барабан 1215. Карман 1300 нагревателя сообщается со сливным узлом (не изображен), находящимся у ближнего(в положении по фиг. 8) конца кармана 1300 нагревателя. Этот узел может содержать сливной насос и гофрированный шланг для слива моющей жидкости из бака 1210. На стадии слива открывается доступ к сливному узлу и моющая жидкость вытекает из барабана 1215 в карман 1300 нагревателя, а затем из этого кармана в гофрированный сливной шланг. Для подачи моющей жидкости из кармана 1300 нагревателя и бака 1210 в сливной узел может иметься сливной насос. Изобретение основано на осознании того, что паттерны потока моющей жидкости, входящей в карман нагревателя и выходящей из него, могут влиять на передачу тепла от спирального нагревателя к моющей жидкости и, следовательно, на эффективность стиральной машины. Изобретение основано также на понимании того, что осаждение и скапливание твердых загрязнений на спиральном нагревателе или вокруг него также могут влиять на передачу тепла от спирального нагревателя к моющей жидкости и, следовательно, на эффективность стиральной машины. Осаждение и скапливание загрязнений на спиральном нагревателе, под ним или вокруг него могут приводить также к преждевременному выходу из строя нагревательного элемента, что будет влиять на износостойкость и надежность стиральной машины в целом. Как было объяснено со ссылкой на фиг. 8, во многих известных стиральных машинах карман 1300 нагревателя имеет форму, по существу, прямоугольной коробки, первая боковая стенка 1302 которой, по существу, параллельна второй боковой стенке 1304, причем первая и вторая боковые стенки 1302, 1304,по существу, перпендикулярны нижней стенке 1306. Использование известного кармана нагревателя может приводить к образованию нерегулярных паттернов потока под нагревательным элементом или вокруг него, что будет ослаблять или ограничивать передачу тепла от спирального нагревателя к моющей жидкости. Например, острые кромки кармана 1300 нагревателя в местах, где боковые стенки 1302, 1304 сопрягаются с баком 1210, а также сами вертикальные боковые стенки 1302, 1304 кармана 1300 нагревателя могут создавать нерегулярный, сильно возмущенный поток моющей жидкости под спиральным нагревателем 404 или вокруг него. Кроме того, известный карман нагревателя может уменьшать или ограничивать эффективность слива посредством сливного насоса. Динамика движения барабана (его вращения или осцилляции) также может приводить к возникновению нерегулярных паттернов потока моющей жидкости под нагревательным элементом и вокруг него. Моющая жидкость может течь в различных направлениях и с различными скоростями. Поэтому в известном кармане 1300 нагревателя ниже или вокруг спирального нагревателя 404 могут, например, возникать зоны с нерегулярным характером потока,зоны с пониженной скоростью потока и/или застойные зоны (зоны, в которых скорость потока минимальна или равна нулю). В результате эффективность передачи тепла от спирального нагревателя 404 к моющей жидкости может ослабляться. Соответственно, может возрастать время, необходимое для нагрева моющей жидкости в баке. Изобретение создано с учетом того, что указанные зоны с нерегулярным характером потока, зоны с пониженной скоростью потока и/или застойные зоны ниже или вокруг спирального нагревателя 404 могут приводить к осаждению и накапливанию под спиральным нагревателем 404, на нем или вокруг него большого количества загрязнений, таких как мелкие частицы или кусочки (т.е. волокна или бумажные частицы), а также известкового налета, поскольку поток может быть недостаточным, чтобы смывать указанные загрязнения с витков спирального нагревателя 404 или из-под него. Загрязнения, которые могут скапливаться под спиральным нагревателем 404, на нем или вокруг него, будут постепенно превращаться в пастообразный материал или слой покрытия на витках нагревателя 404, действующий как слой изоляции, нанесенный на эти витки. Подобные загрязнения могут накапливаться также на держателе спирального нагревателя. В результате некоторые из наиболее затронутых участков спирального нагревателя 404 могут частично или полностью утратить способность передавать тепло моющей жидкости. В результате может удлиниться время нагрева моющей жидкости в баке. По мере накапливания загрязнений на витках нагревателя 404 время нагрева будет все более и более увеличиваться. Кроме того, изолирующий эффект, создаваемый загрязнениями, может привести к перегреву нагревательного элемента, что вызовет его преждевременный выход из строя и ухудшит надежность стиральной машины. Как уже упоминалось, во время цикла слива стиральной машины моющая жидкость вытекает из барабана 1215 в карман 1300 нагревателя, а затем вытекает, под действием сливного насоса, из кармана 1300 нагревателя через сливное отверстие и гофрированный сливной шланг. Конфигурация известного кармана 1300 нагревателя, и, в первую очередь, его первой и второй боковых стенок 1302, 1304, которые,по существу, перпендикулярны нижней стенке 1306, может приводить к неэффективному поступлению моющей жидкости из бака 1210 к сливному насосу, например, потому что моющая жидкость может не затекать без помех в карман 1300 нагревателя и/или не течь в виде однородного потока в карман 1300 нагревателя и/или из него по направлению к сливному узлу. Сущность изобретения Изобретение направлено на решение рассмотренных и других проблем. Согласно первому варианту осуществления изобретения предлагается стиральная машина, содержащая корпус, имеющий дверцу,сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса, и установленный в корпусе бак с находящимся внутри него барабаном, способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу предметов стирки, причем бак имеет карман для нагревателя, выполненный за одно с нижней частью бака, образующий полость, сообщающуюся с барабаном, и, по меньшей мере, частично окружающий нагревательный элемент нагревателя, предназначенный для нагрева моющей жидкости, находящейся в баке, при этом карман для нагревателя содержит первую боковую стенку, вторую боковую стенку, противолежащую первой боковой стенке, и нижнюю стенку, соединяющую нижний край первой боковой стенки с нижним краем второй боковой стенки, причем каждая из боковых стенок сопрягается с нижней стенкой под углом, отличным от 90, отличающаяся тем, что на внутренней поверхности по меньшей мере одной из указанных стенок выполнен отклонитель для направления потока протекающей через карман моющей жидкости к нагревательному элементу. Другой вариант изобретения соответствует стиральной машине с фронтальной загрузкой, содержащей корпус, имеющий дверцу, сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса, и установленный внутри корпуса бак с находящимся внутри него барабаном,способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу предметов стирки. Бак снабжен карманом нагревателя, выполненным заодно с нижней частью бака, образующим полость, сообщающуюся с барабаном, и, по меньшей мере, частично окружающим нагревательный элемент, который служит для нагрева моющей жидкости, находящейся в баке. При этом стенки кармана нагревателя выполнены с возможностью направлять моющую жидкость под спиральный нагреватель или вокруг него, по существу, с постоянной скоростью и в виде, по существу, однородного потока. Еще один вариант изобретения соответствует стиральной машине с фронтальной загрузкой, содержащей корпус, имеющий дверцу, сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса, и установленный внутри корпуса бак с находящимся внутри него барабаном,способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу предметов стирки. Бак снабжен карманом нагревателя, выполненным заодно с нижней частью бака, образующим полость, сообщающуюся с барабаном, и, по меньшей мере, частично окружающим нагревательный элемент, который служит для нагрева моющей жидкости, находящейся в баке. При этом карман нагревателя содержит средство для направления моющей жидкости под спиральный нагреватель или вокруг него, по существу, с постоянной скоростью и в виде, по существу, однородного потока. Таким образом, карман нагревателя согласно предложенным вариантам изобретения обеспечивает,по существу, однородный поток и постоянную скорость моющей жидкости в кармане нагревателя, включая потоки под спиральным нагревателем и вокруг него, а также поток, выходящий из кармана нагревателя во время цикла нагрева. Варианты, приведенные в качестве примеров, способны усилить передачу тепла от спирального нагревателя к моющей жидкости, а также сократить время, требующееся для нагрева моющей жидкости, находящейся в баке. Кроме того, они могут повысить эффективность поступления жидкости к сливному насосу и уменьшить сопротивление моющей жидкости в процессе ее слива. Предложенные варианты изобретения способствуют созданию однородного потока моющей жидкости в сливном узле в процессе слива моющей жидкости, например во время цикла отжима. Тем самым,данные варианты способны уменьшить или устранить застойные зоны и зоны со слабым или нерегулярным потоком, которые могут приводить к накоплению больших количеств загрязнений ниже спирального нагревателя, на нем или вокруг него. В частности, данные варианты могут предотвратить или уменьшить накопление под спиральным нагревателем, на нем или вокруг него таких загрязнений, как мелкие частицы или кусочки (т.е. волокна или бумажные частицы), а также известкового налета. Кроме того, предложенные варианты могут способствовать обеспечению, по существу, однородной скорости моющей жидкости под спиральным нагревателем и вокруг него. В одном из вариантов на внутренней поверхности первой боковой стенки, второй боковой стенки и/или нижней стенки кармана нагревателя может быть выполнен отклонитель для отклонения потока моющей жидкости. Отклонитель может формировать воронку или создавать другой поток моющей жидкости, способствующий вымыванию загрязнений, скопившихся под спиральным нагревателем или на них. Благодаря такому выполнению варианты изобретения способны обеспечить скорость моющей жидкости, достаточную для смывания загрязнений с витков спирального нагревателя, так что с этого нагревателя будут частично или полностью удалены скопившиеся на нем загрязнения. В результате варианты изобретения будут способны увеличить срок службы спирального нагревателя и улучшить передачу тепла от спирального нагревателя к моющей жидкости, повысив за счет этого эффективность стиральной машины в целом. Другие свойства и достоинства изобретения станут очевидны специалистам в данной области при изучении нижеследующего подробного описания и чертежей. Перечень чертежей Рассмотренные и другие аспекты и особенности вариантов изобретения станут более понятными из изучения подробного описания совместно с прилагаемыми чертежами. На фиг. 1 показана на виде спереди стиральная машина. На фиг. 2 показан на виде сбоку моющий узел согласно одному из вариантов изобретения. На фиг. 3 моющий узел по фиг. 2 представлен на виде сзади. На фиг. 4 представлен, на частичном виде, в разрезе плоскостью IV-IV (см. фиг. 2) карман нагревателя. На фиг. 5 представлен, на частичном виде, в разрезе плоскостью IV-IV (см. фиг. 2) другой вариант кармана нагревателя. На фиг. 6 представлен, на частичном виде, в разрезе плоскостью IV-IV (см. фиг. 2) еще один вариант кармана нагревателя. На фиг. 7 представлен, на частичном виде, в разрезе плоскостью IV-IV (см. фиг. 2) следующий вариант кармана нагревателя. На фиг. 8 представлен, на частичном виде, в разрезе обычный (известный) карман нагревателя. Сведения, подтверждающие возможность осуществления изобретения Далее изобретение будет описано более подробно, со ссылками на чертежи, иллюстрирующие его варианты. Однако данное изобретение может быть реализовано во многих различных формах и поэтому не должно рассматриваться как ограниченное представленными вариантами, которые приведены с целью обеспечения полноты и ясности раскрытия изобретения для специалистов в соответствующей области. Фиг. 1-7 иллюстрируют варианты бытового прибора, имеющего карман нагревателя согласно различным вариантам изобретения. На фиг. 1 представлен бытовой прибор 100, такой как стиральная машина с фронтальной загрузкой,содержащая корпус 110 и дверцу 112, обеспечивающую доступ к внутреннему объему корпуса 110 прибора. Бытовой прибор 100 обеспечивает смачивание предметов стирки моющей жидкостью и механическим путем приводит их в движение, чтобы отделить от них загрязняющие вещества. Как показано на фиг. 2-4, внутри корпуса 110 находится моющий узел, содержащий бак 210, снабженный вращающимся барабаном 215, который вращается или совершает осциллирующее движение вокруг оси, чтобы перемещать предметы одежды или другие предметы стирки в баке 210. Доступ к баку 210 обеспечивается через отверстие 212, которое, как видно из фиг. 1, соответствует дверце (люку) 112 корпуса 110. В процессе работы приводная система приводит во вращение или осциллирующее движение барабан 215 внутри бака 210. В состав приводной системы могут входить, например, двигатель 214,-3 019026 шкив 216 и приводной ремень 218. Как показано на фиг. 2 и 3, бак 210 может быть снабжен карманом 300 нагревателя, внутри которого установлен нагревательный элемент 400. Моющий узел может содержать также сливной узел 220,подсоединенный к баку 210 или встроенный в него. Сливной узел 220, который может сообщаться с карманом 300 нагревателя, содержит, например, сливной насос и гофрированный шланг для слива моющей жидкости из бака 210. Как показано на фиг. 4, у кармана 300 нагревателя могут иметься первая боковая стенка 302, вторая боковая стенка 304 и нижняя стенка 306. Пластина 502 может быть прикреплена к нижней стенке 306 кармана 300 нагревателя или составлять ее интегральную часть. К пластине 502 может быть прикреплен держатель 402 спирального нагревателя. В процессе сборки бытового прибора нагревательный элемент 400, содержащий, например, спиральный нагреватель 404 и основание 406, вводится в карман 300 нагревателя через отверстие на дальнем (для положения по фиг. 4) конце кармана 300 нагревателя и герметично закрепляется в этом отверстии. Со спиральным нагревателем 404 взаимодействует, фиксируя его, держатель 402. Мощность нагревательного элемента может составлять, например, 300 Вт. В представленном варианте внутренние поверхности первой боковой стенки 302 и второй боковой стенки 304 могут иметь литейный угол, чтобы облегчить извлечение кармана нагревателя из литейной формы в процессе его изготовления. Например, внутренняя поверхность первой боковой стенки 302 может быть ближе к внутренней поверхности второй боковой стенки 304 на дальнем (в положении по фиг. 4) конце кармана нагревателя (где основание 406 нагревательного элемента 400 контактирует с карманом нагревателя), чем у ближнего конца этого кармана, с которым связан сливной узел (на фиг. 4 не изображен). В представленном варианте внутренняя поверхность нижней стенки 306 может быть наклонена в сторону сливного узла 220, чтобы способствовать течению моющей жидкости к сливному узлу 220 и в него (см. фиг. 2). Сливной узел (не изображен на фиг. 4) расположен у ближнего конца кармана 300 нагревателя (в положении по фиг. 4), т.е. у конца, удаленного от основания 406 нагревательного элемента 400. В отверстии, ведущем из кармана нагревателя в сливной узел, может быть установлен фильтр в виде сетки, например металлической, который полностью или частично предотвращает попадание твердых загрязнений из кармана 300 нагревателя в сливной узел. На фиг. 4-6 варианты кармана нагревателя иллюстрируются в разрезе плоскостью, по существу,перпендикулярной оси вращения барабана 215. В представленных вариантах сечение нижней стенки 306 может быть ориентировано, по существу, параллельно виткам спирального нагревателя 404. В плоскости сечения первая и вторая боковые стенки 302, 304 кармана 300 нагревателя неперпендикулярны нижней стенке 306. Другими словами, эти боковые стенки кармана 300 нагревателя наклонены по отношению к нижней стенке 306 под углом, отличным от 90. Например, в плоскости сечения первая боковая стенка 302 может быть наклонена по отношению к нижней стенке 306 на первый угол 1, а вторая боковая стенка 304 - на второй угол 2. Благодаря наклону первой и второй боковых стенок 302,304 по отношению к нижней стенке 306 в плоскости разреза под углами, отличными от 90, представленные варианты позволяют полностью или частично устранить элементы типа резких углов, способных накапливать различные загрязнения, такие как мелкие частицы или кусочки (т.е. волокна или бумажные частицы), а также образование известкового налета. Вращение барабана 215 во время работы машины обеспечивает течение моющей жидкости в карман 300 нагревателя в первом направлении. Барабан 215 может быть снабжен элементами в форме лопастей, чтобы поднимать или толкать при своем вращении моющую жидкость, создавая, тем самым, поток моющей жидкости в первом направлении, т.е. в карман нагревателя, а затем из него, с противоположной стороны кармана. Вращение барабана 215 может приводить также к противотоку части моющей жидкости с поступлением ее в карман 300 нагревателя со второго направления, поскольку некоторое количество моющей жидкости, которое выводится из кармана нагревателя посредством вращающегося барабана,затем может стекать обратно, в карман нагревателя. Во время цикла нагрева моющая жидкость поступает из барабана 215 в карман 300 нагревателя,внутри которого витки нагревателя передают ей тепло. Нагретая моющая жидкость вытекает из кармана 300 нагревателя, возвращаясь в барабан 215. Аналогично, во время цикла полоскания моющая жидкость также движется из барабана 215 в карман 300 нагревателя, а затем из кармана 300 нагревателя обратно в барабан 215. Во время названных циклов барабан 215 может некоторое время вращаться в первом направлении (например, по часовой стрелке), а затем во втором направлении (т.е. против часовой стрелки). Во время сливного цикла стиральной машины, например совмещенного с циклом отжима, моющая жидкость, поступающая в карман 300 нагревателя из барабана 215, получает возможность стекать или втягиваться в сливной узел 220. Как было упомянуто, для втягивания моющей жидкости из кармана 300 нагревателя и бака 210 в сливной узел 220 может применяться сливной насос. Во время цикла отжима барабан 215 может вращаться в единственном направлении, так что моющая жидкость будет поступать в карман 300 нагревателя по единственному направлению, например соответствующему на фиг. 4-7 на-4 019026 правлению против часовой стрелки. В одном из представленных вариантов конфигурация первой и второй боковых стенок 302, 304 и нижней стенки 306 может способствовать обеспечению, по существу, однородного потока моющей жидкости с постоянной скоростью ниже витков нагревателя 404 и вокруг них. Благодаря этому сокращаются или устраняются застойные зоны, зоны слабого течения или зоны нерегулярного потока, в которых (под витками нагревателя 404, на них или вокруг них) может собираться большое количество загрязнений. Как следствие, представленные варианты способны улучшить качество потока воды и распределение тепла, передаваемого витками нагревателя 404 моющей жидкости, и тем самым повысить эффективность стиральной машины. В дополнение, эти варианты способны сократить время, требуемое для нагрева моющей жидкости в баке 210. Кроме того, первая и вторая боковые стенки 302, 304 и нижняя стенка 306 могут быть сконфигурированы так, чтобы способствовать поступлению моющей жидкости в сливной узел 220. В этом случае рассматриваемые варианты смогут повысить эффективность слива в стиральной машине. Как показано в примерах выполнения кармана нагревателя, проиллюстрированных на фиг. 5 и 6,первая и вторая боковые стенки 302, 304 образуют с нижней стенкой 306 соответственно первый и второй углы 1, 2. Углы 1, 2 могут быть выбраны такими, чтобы способствовать как поступлению моющей жидкости (как это показано на фиг. 5 штриховыми линиями) в карман 300 нагревателя, под витками спирального нагревателя 404 и вокруг него и из кармана 300 нагревателя, например, во время цикла нагрева, так и поступлению воды в карман 300 нагревателя и в сливной узел 220, например, во время цикла отжима. В примерах кармана нагревателя, показанных на фиг. 4-6, первый угол 1 может быть сделан меньшим, чем второй угол 2, чтобы увеличить скорость моющей жидкости, входящей в карман 300 нагревателя. Первый угол 1 может быть выбран таким, чтобы первая боковая стенка 302 не ограничивала поток моющей жидкости, входящий в карман 300 нагревателя с целью ее нагрева нагревательным элементом 400. Соответственно, второй угол 2 может быть выбран превышающим первый угол 1 с целью увеличить скорость моющей жидкости, входящей в сливной узел 220, например, во время цикла отжима в стиральной машине. При этом выбор второго угла 2 может способствовать движению воды из кармана 300 нагревателя в сливной узел 220 по часовой стрелке. В предпочтительном варианте отношение второго угла 2 к первому углу 1 может быть выбрано равным 2:1 (т.е. значения этих углов могут составлять 60 и 30 соответственно, как это показано на фиг. 6). Это будет способствовать повышению скорости моющей жидкости, входящей в карман 300 нагревателя во время нагрева, и усилению потока моющей жидкости к сливу во время цикла слива или отжима. Специалисту будет понятно, что, не выходя за пределы изобретения, можно выбрать и другие значения отношения второго угла 2 к первому углу 1. Как показано на фиг. 6, первый и второй углы 1, 2 могут быть выбраны такими, чтобы их сумма составила 90. При таком выборе карман 300 нагревателя может быть выполнен таким, что он не требует дополнительного объема моющей жидкости в стиральной машине по сравнению с известными карманами нагревателя. В результате расход воды в стиральной машине по изобретению будет соответствовать требованиям по этому показателю для известных стиральных машин. Как уже отмечалось, в примере кармана нагревателя по фиг. 6 первый угол 1 может равняться 30,а второй угол 2 - 60, что соответствует их отношению 1:2. В других вариантах значения первого и второго углов 1, 2 могут быть другими, но при их сумме, равной 90. Например, как показано на фиг. 7,первый угол 1 может быть сделан равным второму углу 2, составляя 45, чтобы сумма первого и второго углов равнялась 90. В других вариантах сумма первого и второго углов 1, 2, т.е. углов наклона первой и второй боковых стенок 302, 304 по отношению к нижней стенке 306, может не составлять 90. В этих вариантах расход воды в стиральной машине может изменяться (т.е. повышаться или понижаться) по сравнению с требованиями по расходу воды в известных стиральных машинах. Еще в одном варианте карман 300 нагревателя может быть сконфигурирован так, чтобы моющая жидкость, входящая в карман 300 нагревателя, вращалась или завихривалась внутри него. Это будет способствовать нагнетанию моющей жидкости в пространство ниже спирального нагревателя 404 и улучшенному вымыванию загрязнений, скопившихся под витками нагревателя 404, на этих витках или вокруг них. Например, как показано на фиг. 4, на одной или более внутренних поверхностей боковых стенок(например, на стенках 302, 304) или на нижней стенке 306 кармана 300 нагревателя может иметься отклонитель 500 для отклонения потока моющей жидкости. Отклонитель 500 может формировать воронку или создавать другой поток моющей жидкости, способствующий вымыванию загрязнений, скопившихся под витками нагревателя 404, на них или вокруг них. Отклонитель 500 может представлять собой, например, одно или более ребер, лунку, выступ (выступы), отходящий (отходящие) от поверхности боковых стенок 302, 304 и/или нижней стенки 306, или углубление (углубления) в поверхности одной или более боковых стенок 302, 304 и/или нижней стенки 306. Например, отклонитель 500 может иметь в сечении квадратную, овальную, круглую или иную форму. С его помощью варианты изобретения могут создавать такой поток моющей жидкости, входящей в карман 300 нагревателя, который внутри кармана нагревателя 300 предотвращает или уменьшает накапливание загрязнений на витках нагревателя 404, вокруг них или под ними, обеспечивая улучшенную передачу тепла от спирального нагревателя 404 к моющей жидкости или ее поддержание на заданном уровне, а также увеличение срока службы спирального нагревателя 404 и повышение эффективности стиральной машины в целом. Подводя итоги сказанному, в соответствии с описанными вариантами создан бытовой прибор, который содержит корпус 110, имеющий дверцу 112, сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса 110, и установленный внутри корпуса бак 210 с находящимся внутри него барабаном 215, способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу 112 предметов стирки. Бак 210 снабжен карманом 300 нагревателя, выполненным заодно с нижней частью бака. Этот карман 300, который образует полость, сообщающуюся с барабаном 215, по меньшей мере частично окружает нагревательный элемент 400, который служит для нагрева моющей жидкости, находящейся в баке 210. В сечении плоскостью, по существу, перпендикулярной оси вращения барабана, карман 300 нагревателя содержит первую боковую стенку 302, вторую боковую стенку 304, противолежащую первой боковой стенке, и нижнюю стенку 306, соединяющую нижний край первой боковой стенки 302 с нижним краем второй боковой стенки 304. При этом каждая из первой и второй боковых стенок 302, 304 сопрягается с нижней стенкой 306 под углом, отличным от 90. Другой вариант изобретения соответствует стиральной машине с фронтальной загрузкой, содержащей корпус 110, имеющий дверцу 112, сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса 110, и установленный внутри корпуса бак 210 с находящимся внутри него барабаном 215, способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу 112 предметов стирки. Бак 210 снабжен карманом 300 нагревателя, выполненным заодно с нижней частью бака. Этот карман 300, который образует полость, сообщающуюся с барабаном 215, по меньшей мере, частично окружает нагревательный элемент 400, который служит для нагрева моющей жидкости, находящейся в баке 210. При этом стенки 302, 304 и/или 306 кармана 300 нагревателя выполнены с возможностью направлять моющую жидкость под нагревательный элемент 400 или вокруг него,по существу, с постоянной скоростью и в виде, по существу, однородного потока. Еще один вариант изобретения соответствует стиральной машине с фронтальной загрузкой, содержащей корпус 110, имеющий дверцу 112, сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса 110, и установленный внутри корпуса бак 210 с находящимся внутри него барабаном 215, способным вращаться вокруг своей оси и предназначенным для помещения в него,через дверцу 112, предметов стирки. Бак 210 снабжен карманом 300 нагревателя, выполненным заодно с нижней частью бака. Этот карман 300, который образует полость, сообщающуюся с барабаном 215, по меньшей мере, частично окружает нагревательный элемент 400, который служит для нагрева моющей жидкости, находящейся в баке 210. При этом карман 300 нагревателя содержит средства (т.е. элементы 302, 304, 306, 500 и углы 1, 2 и их комбинации) для направления моющей жидкости под нагревательный элемент 400 или вокруг него, по существу, с постоянной скоростью и в виде, по существу, однородного потока. Как было пояснено выше, перечисленные признаки изобретения являются важными для создания бытового прибора, снабженного карманом нагревателя, который способствует формированию однородного потока моющей жидкости под спиральным нагревателем 404, над ним или вокруг него. Благодаря этому уменьшаются или устраняются застойные зоны, зоны слабого течения или зоны нерегулярного потока, в которых на витках нагревателя 404 может скапливаться большое количество загрязнений. Таким образом, рассмотренные варианты способны предотвратить или ослабить накапливание загрязнений,таких как мелкие частицы или кусочки (т.е. волокна или бумажные частицы), а также образование известкового налета под витками нагревателя 404, на них или вокруг них. Данные варианты обладают важными преимуществами, состоящими в том, что при инициировании,за счет вращения барабана 215, потока моющей жидкости, этот поток может замедляться в зоне расположения спирального нагревателя 404, поскольку карман 300 нагревателя может действовать как рассеиватель (диффузор). Поток моющей жидкости может, по существу, соответствовать форме бака 210, обеспечивая благодаря этому эффективное вымывание загрязнений, находящихся под нагревателем 404, на нем и вокруг него и/или на держателе 402 нагревателя. Изобретение способно также облегчить формирование однородного распределения потока по его главному направлению в пределах кармана 300 нагревателя, при наличии только малых по величине вторичных компонентов, ориентированных в других направлениях. Однородный поток может обеспечиваться как под спиральным нагревателем 404, так и вокруг него. Варианты изобретения обеспечивают также, по существу, высокие и однородные скорости потока под спиральным нагревателем 404 и вокруг него. Тем самым усиливается эффект очистки или промывания моющей жидкостью спирального нагревателя 404 с частичным или полным удалением загрязнений,-6 019026 накопившихся на спиральном нагревателе 404 и/или на его держателе 402. Таким образом, изобретение способно увеличить срок службы спирального нагревателя 404 и улучшить передачу тепла от него к моющей жидкости с повышением, за счет этого, эффективности стиральной машины в целом. Изобретение было описано на примере нескольких предпочтительных вариантов. Однако после изучения данного описания специалисту будет очевидна возможность различных модификаций или дополнений. Должно быть понятно, что такие модификации и дополнения составляют часть изобретения,т.е. они охватываются пунктами прилагаемой формулы. Идентичные или схожие элементы имеют одинаковые обозначения на чертежах. Для большей наглядности толщины некоторых линий, слоев, компонентов, элементов или деталей могут быть представлены в несколько увеличенном масштабе. Используемые термины выбраны из условия наилучшего описания конкретных вариантов и не должны ограничивать объем изобретения. Если не оговорено иное, все использованные в описании термины (в том числе технические и научные) имеют обычные значения, понятные специалистам в той области техники, к которой относится изобретение. Должно быть также понятно, что термины, приводимые в широко используемых словарях, должны интерпретироваться как имеющие значения, соответствующие контексту описания и уровню техники, и не должны интерпретироваться в идеализированном или излишне формализованном смысле (если только это не оговорено специально). Из соображений краткости и облегчения понимания хорошо известные функции или конструкции могут быть описаны не очень подробно. Подразумевается также, что элементы, описанные в единственном числе, могут содержаться (если специально не оговорено иное) также в количестве более одного. Должно быть, кроме того, понятно, что слова "содержит" и/или "содержащий" в контексте описания указывают на присутствие соответствующих признаков, количеств, шагов, операций, элементов и/или компонентов, но не исключают возможности присутствия или добавления еще одного (одной) или более других признаков, количеств, шагов, операций, элементов и/или компонентов и/или их групп. Союз "и/или" подразумевает включение любой или всех комбинаций одного или более ассоциированных с ним признаков. Выражения "в интервале между X и Y" и "примерно между X и Y" должны интерпретироваться как включающие X и Y. При этом выражения типа "примерно между X и Y" означают "между примерно X и примерно Y", а выражения типа "от примерно X до Y" означают "от примерно X до примерно Y". Должно быть также понятно, что элемент, описанный по отношению к другому элементу как "находящийся на", "прикрепленный", "присоединенный", "связанный", "контактирующий" и т.д., может быть прикреплен, присоединен, связан, находиться в контакте и т.д. и с другим элементом. Альтернативно, могут присутствовать и промежуточные элементы. Если же элемент характеризуется, по отношению к другому элементу, например, как "находящийся непосредственно на", "прикрепленный непосредственно", "связанный непосредственно" и т. д., промежуточные элементы отсутствуют. Специалистам будет понятно также, что элемент, описанный как "смежный" с другим элементом, может иметь части, наложенные на какие-то части другого элемента или находящиеся под этими частями. Термины, характеризующие взаимное положение, такие как "под", "ниже", "нижний", "над", "верхний", "поперечный", "левый", "правый" и др., могут использоваться для упрощения описания пространственного положения на чертежах элемента или его части по отношению к другому элементу (другим элементам) или их частям. Однако должно быть понятно, что такие термины, в дополнение к ориентациям, представленным на чертежах, охватывают и другие ориентации устройства в процессе его использования. Так, если представленное на чертеже устройство перевернуть, элементы, описанные как находящиеся "ниже" других элементов, будут находиться "над" этими другими элементами. Устройство может иметь и другие ориентации (например, быть повернуто на 90), и его описание должно интерпретироваться с учетом этого обстоятельства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стиральная машина (100), содержащая корпус (110), имеющий дверцу (112), сформированную в его передней панели для обеспечения доступа во внутренний объем корпуса (110), и установленный в корпусе (110) бак (210) с находящимся внутри него барабаном (215), способным вращаться вокруг своей оси и предназначенным для помещения в него через дверцу (112) предметов стирки,причем бак (210) имеет карман (300) для нагревателя (404), выполненный за одно с нижней частью бака (210), образующий полость, сообщающуюся с барабаном (215), и, по меньшей мере, частично окружающий нагревательный элемент (400) нагревателя (404), предназначенный для нагрева моющей жидкости, находящейся в баке (210),при этом карман (300) для нагревателя (404) содержит первую боковую стенку (302), вторую боковую стенку (304), противолежащую первой боковой стенке, и нижнюю стенку (306), соединяющую нижний край первой боковой стенки (302) с нижним краем второй боковой стенки (304), причем каждая из боковых стенок (302, 304) сопрягается с нижней стенкой (306) под углом, отличным от 90,отличающаяся тем, что на внутренней поверхности по меньшей мере одной из указанных стенок(302, 304, 306) выполнен отклонитель (500) для направления потока протекающей через карман (300) моющей жидкости к нагревательному элементу (400). 2. Стиральная машина (100) по п.1, отличающаяся тем, что отклонитель (500) представляет собой ребро или выступ, отходящий от первой и/или второй боковых стенок (302, 304) и/или от нижней стенки(306), или углубление в поверхностях первой и/или второй боковых стенок (302, 304) и/или нижней стенки (306). 3. Стиральная машина (100) по п.1 или 2, отличающаяся тем, что отклонитель (500) выполнен с возможностью формирования воронки в моющей жидкости. 4. Стиральная машина (100) по любому из пп.1-3, отличающаяся тем, что нагревательный элемент(400) представляет собой спиральный нагреватель (404). 5. Стиральная машина (100) по п.4, отличающаяся тем, что отклонитель (500) выполнен с возможностью создавать поток моющей жидкости, улучшающий вымывание загрязнений, скопившихся под нагревателем (404) или на нем. 6. Стиральная машина (100) по любому из пп.1-5, отличающаяся тем, что первая боковая стенка(302) перпендикулярна второй боковой стенке (304). 7. Стиральная машина (100) по любому из пп.1-6, отличающаяся тем, что сумма первого угла 1,образованного первой стенкой (302) с нижней стенкой (306), и второго угла 2, образованного второй стенкой (304) с нижней стенкой (306), составляет 90. 8. Стиральная машина (100) по любому из пп.1-6, отличающаяся тем, что первый угол 1, образованный первой стенкой (302) с нижней стенкой (306), меньше второго угла 2, образованного второй стенкой (304) с нижней стенкой (306). 9. Стиральная машина (100) по любому из пп.1-6, отличающаяся тем, что отношение второго угла 2, образованного второй стенкой (304) с нижней стенкой (306), к первому углу 1, образованному первой стенкой (302) с нижней стенкой (306), равно 2:1. 10. Стиральная машина (100) по любому из пп.1-6, отличающаяся тем, что первый угол 1, образованный первой стенкой (302) с нижней стенкой (306), равен второму углу 2, образованному второй стенкой (304) с нижней стенкой (306). 11. Стиральная машина (100) по любому из пп.4-10, отличающаяся тем, что нижняя стенка (306), по существу, параллельна нагревателю (404). 12. Стиральная машина (100) по любому из пп.4-11, отличающаяся тем, что по меньшей мере одна из указанных боковых стенок (302, 304) выполнена с возможностью направлять поток моющей жидкости под нагреватель (404) или вокруг него. 13. Стиральная машина (100) по любому из пп.4-12, отличающаяся тем, что по меньшей мере одна из указанных боковых стенок (302, 304) выполнена с возможностью направлять поток моющей жидкости таким образом, что он закручивается под нагревателем (404). 14. Стиральная машина (100) по любому из пп.4-12, отличающаяся тем, что по меньшей мере одна из указанных боковых стенок (302, 304) выполнена с возможностью направлять поток моющей жидкости под нагреватель (404) или вокруг него, по существу, с постоянной скоростью и в виде, по существу, однородного потока. 15. Стиральная машина (100) по любому из предыдущих пунктов, отличающаяся тем, что карман(300) нагревателя содержит сливное отверстие для слива моющей жидкости из бака (210), при этом внутренняя поверхность нижней стенки (306) кармана нагревателя наклонена по отношению к оси вращения барабана в сторону сливного отверстия.
