Противомикробная композиция для отделки текстиля

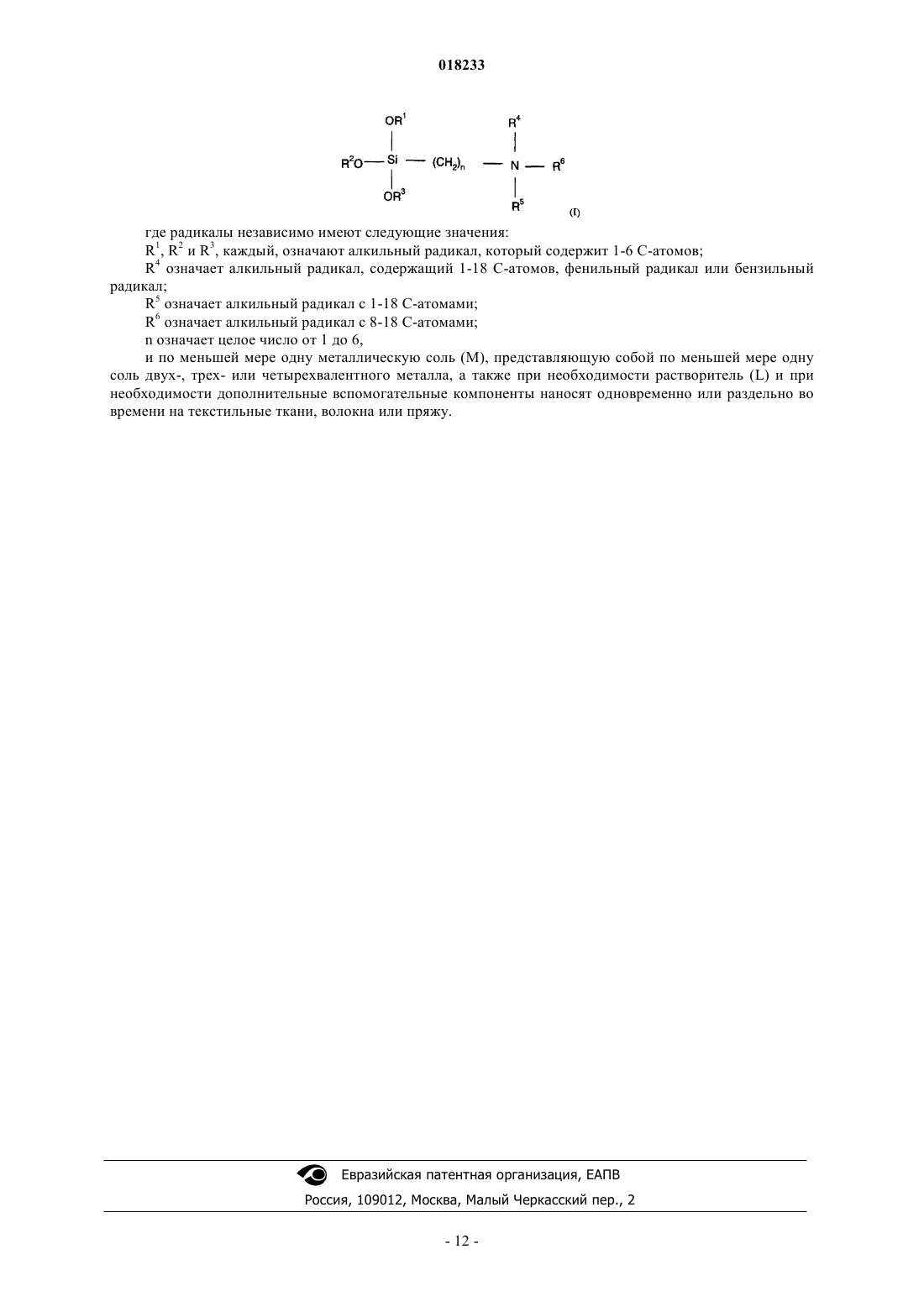

ПРОТИВОМИКРОБНАЯ КОМПОЗИЦИЯ ДЛЯ ОТДЕЛКИ ТЕКСТИЛЯ Противомикробная композиция, содержащая органический противомикробный компонент (K) и по меньшей мере одну металлическую соль (М), а также при необходимости растворитель (L) и при необходимости дополнительные вспомогательные компоненты, причем в качестве органического компонента (K) содержит по меньшей мере одно соединение общей формулы (I) где радикалы независимо имеют следующие значения: R1, R2 и R3, каждый, означает алкильный радикал, который содержит 1-6 С-атомов; R4 означает алкильный радикал, содержащий 1-18 Сатомов, фенильный радикал или бензильный радикал; R5 означает алкильный радикал с 1-18 Сатомами; R6 означает алкильный радикал с 8-18 С-атомами; n означает целое число от 1 до 6,причем металлическая соль (М) представляет собой по меньшей мере одну соль двух, трех или четырехвалентного металла, и может использоваться для стойкой отделки текстильных тканей. Настоящее изобретение относится к противомикробной композиции для отделки текстиля, пряжи и волокон, содержащей органический противомикробный компонент (K) и по меньшей мере один компонент металлической соли (М), а также при необходимости растворитель и дополнительные вспомогательные компоненты. В уровне техники описаны разные способы отделки текстильных тканей противомикробными компонентами, которые, например, должны повышать комфорт при носке предмета одежды. Большинство текстильных тканей содержат микробиологически разложимый материал. Они часто полностью или частично получены из микробиологически разложимых волокон, например хлопка, целлюлозы (например,вискоза и Tencel), пеньки, льна, холста, шелка, ацетата или шерсти. Текстильные ткани из синтетических волокон, как, например, полиэфир, полиакрилонитрил, полиамид (например, арамид, номекс, кевлар,полиамид 6, полиамид 6.6) или полипропилен, также часто заселяются бактериями, в частности, тогда,когда они снабжены отделочными средствами, такими, например, как мягчители, гидрофобизаторы, антистатики и/или связующие, или когда они поглощают микробиологически разложимый материал, как,например, органические вещества, из окружающей среды. Из-за поражения текстильных тканей микроорганизмами, такими как бактерии, могут в негативную сторону измениться не только оптические свойства, но также потребительские свойства текстильных тканей. Органические компоненты апокринного пота, при выходе из желез практически не имеющая запаха жидкость, разлагаются бактериями микрофлоры кожи. Это происходит также на текстильных материалах, которые контактируют с потом. Малые молекулы, как масляная кислота или муравьиная кислота, образующиеся при разложении,например, длинноцепочечных жирных кислот или гормонов, как, например, тестостерона, приводят к нежелательному запаху пота. При этом текстильные ткани из синтетических волокон, как, например,полиэфир или полиамид, особенно предрасположены к бактериальному разложению пота и поэтому через очень короткое время могут приобрести типичный неприятный запах разложившегося пота. Однако, как известно, заселение микроорганизмами и разложение пота можно предотвратить противомикробной отделкой текстильных тканей. Для противомикробной отделки текстильных тканей в уровне техники используются, например, такие вещества, как триклозан (производное феноксифенола) или в последнее время также препараты на основе ионов серебра. Однако с технической точки зрения продукты с этими веществами имеют узкие границы. Недостатками являются, например, давление паров триклозана на шпанрамах и достижимая стойкость к стирке у доступных в настоящее время продуктов из серебра, в частности, когда не наносится никакого полимерного связующего. Однако отказ от связующих часто необходим, так как полимерное связующее изменяет качество текстильных тканей на ощупь, что не всегда является желательным эффектом. Таким образом, не существует композиции или отдельного активного вещества, которые в равной степени подходят для всех противомикробных отделок. Проблема стойкой противомикробной или антибактериальной отделки, в частности, текстильных тканей, которые полностью или частично состоят из синтетических волокон, как полиамид или полиэфир, до сих пор не решена в достаточной степени. С другой стороны, как раз для уязвимых текстильных тканей существует очень большая потребность в противомикробной отделке, так как такие ткани часто используются в области, связанной со спортом и досугом, где текстильные свойства этих волокон очень желательны, а, с другой стороны,именно при занятиях спортом очень высока нагрузка на текстильные ткани из-за пота. Кроме того, пища,тепло и влага, которые являются основой роста бактерий, встречаются как раз в случае текстильных тканей для спорта. Помимо текстиля для одежды, существует все более возрастающее применение синтетических волокон как полиамид и особенно полиэфир, в области текстиля для интерьеров, где такие волокна часто могут использоваться как микроволокна. Примерами таких применений синтетических волокон являются полотенца из микроволокон для чистки, махровые ткани или же обивочные материалы. Наряду с уже названными веществами с антимикробным действием описано также применение соединений четвертичного аммония (так называемых "Quats") для противомикробной отделки текстильных тканей. Вещества этого класса часто с отличным результатом защищают от широкого спектра микробов. Так, этот класс веществ подробно описан в Karl Heinz Wallhusser, Praxis der Sterilisation Desinfektion Konservierung, 5. Auflage, Georg Thieme Verlag Stuttgart, New York 1995, Seite 586 ff. Уже давно известно,что соединения четвертичного аммония действуют бактерицидно тогда, когда по меньшей мере один из четырех заместителей у четвертичного азота имеет длину цепи в 8-18 атомов С, предпочтительно длину от 12 до 16 атомов С. Другими заместителями могут быть, например, линейные или разветвленные алкильные радикалы или радикалы с гетероатомами, или радикалы с ароматическими кольцами. Часто также один или несколько бензильных остатков связаны с четвертичным азотом в молекуле. Хорошие результаты удалось также обнаружить с соединениями четвертичного аммония с двумя метильными группами, одной nалкильной группой с 10-18 атомами С и одной 3-триметоксисилилпропильной группой. Положительным свойством соединений четвертичного аммония является то, что они хорошо рас-1 018233 творимы в воде. Это свойство очень помогает в водных нанесениях в промышленных процессах отделки в текстильной промышленности. Однако одновременно это свойство приводит к тому, что такие соединения быстро смываются с текстильных тканей, так как адгезия к текстилю возможна главным образом благодаря силам Ван-дер-Ваальса и в известных случаях еще благодаря образованию ионных пар. Чтобы улучшить устойчивость к стирке текстильных тканей, предшественники Quats, а именно третичные амины, кватернизуют 3-хлорпропилтриметоксисиланом. Если эта кватернизация проводится в растворителе метаноле, то эта реакция известна уже десятки лет. Кватернизацию можно проводить также октадецилдиметиламином в метаноле, и тогда она приводит к продукту, неоптимальному в отношении антибактериального действия. Основным недостатком этого продукта является растворитель метанол, свойства которого сильно ограничивают его применение в текстильной промышленности. В продаже имеются, например, продукты с триметоксисилилпропильной группой у четвертичного азота, причем эти продукты могут быть получены реакцией с дидецилметиламином или тетрадецилдиметиламином или реакцией с октадецилдиметиламином. Кватернизация аминов без растворителя описана,например, в документе DE-A 19928127. Текстильные ткани из полиэфира до сих пор уже отделывали композициями с активным веществом диметилтетрадецил-[3-(триметоксисилил)]пропиламмонийхлоридом, который известен на рынке какSanitized T 99-19. При этом он присутствует как 50%-ный раствор технически активного вещества (соль) в метилтригликоле. Метилтригликоль имеет химическую формулу СН 3(ОСН 2 СН 2)3-ОН. Известный также продукт Aegis AEM 5772/5 является приблизительно 5%-ным водным раствором активного вещества диметилоктадецил-[3-(триметоксисилил)пропил]аммонийхлорид. Альтернативно,можно получить также более концентрированное активное вещество, растворенное в метиловом спирте. При получении растворов для нанесения очень быстро образуются продукты гидролиза активного вещества, которые склонны к олигомеризации, если только они не находятся уже в готовой для продажи форме как преимущественно гидролизованный продукт. Отделка текстильных тканей проводится предпочтительно способом плюсовки. Если эти текстильные ткани испытать методом контрольного подсчета, согласно способу JIS L 1902:2002 или согласно ASTM Е 21-49, то они обнаруживают отличную противомикробную активность. Эти известные продукты находят, например, на текстильных тканях из целлюлозных волокон, партнеров по реакции, с которыми они могут химически реагировать и входить в устойчивую ковалентную связь. На таких текстильных тканях противомикробная отделка является долговечной. Напротив, на полиэфире или полиамиде имеется слишком мало реагентов, чтобы надолго связать такие продукты. Если эти текстильные ткани постирать, то это противомикробное действие в основном или полностью исчезает уже после нескольких стирок. Таким образом, стоит задача найти техническое решение, как соединения четвертичного аммония с триметоксисилилалкильной группой как остатком на группе четвертичного аммония (или ее гидролизных формах) нанести с как можно большей устойчивостью к стирке на текстильные ткани, которые были получены из синтетического волокна, как, например, полиамид или полиэфир. Существует потребность в композиции, которая позволяет стойкую противомикробную отделку и может применяться просто и с экономической выгодой. Указанные выше задачи решены композицией, содержащий органический противомикробный компонент (K) и по меньшей мере один компонент металлическая соль (М), а также при необходимости растворитель (L) и при необходимости дополнительные вспомогательные компоненты. При этом в качестве органического компонента (K) композиции содержат по меньшей мере одно соединение общей формулы где радикалы независимо имеют следующие значения:R4 означает алкильный радикал, содержащий 1-18 С-атомов, фенильный радикал или бензильный радикал;R5 означает алкильный радикал с 1-18 С-атомами;R6 означает алкильный радикал с 8-18 С-атомами;n означает целое число от 1 до 6,причем металлическая соль (М) представляет собой по меньшей мере одну соль двух-, трех- или четырехвалентного металла. Под органическим компонентом (K) имеются в виду кремнийорганические соединения аммония,которые в качестве компенсации положительного заряда аммониевой группы могут иметь произвольный анион. Примерами анионов являются галогениды (как F-, Cl-, Br-), сульфаты, карбонаты, органические анионы (как ацетат) и другие. Под алкильным радикалом понимаются, например, метильный, этильный, пропильный, бутильный,гексильный, гептильный или октильный радикалы, а также, например, такие длинноцепочечные радикалы, как октильный, децильный, додецильный, тетрадецильный, гексадецильный или октадецильный радикал. При этом эти радикалы могут также быть разветвленными или неразветвленными, хиральными или нехиральными. Под термином циклоалкил понимаются моно- или бициклические насыщенные группы с 3-8 атомами С, например циклогексил, циклопентил или циклопропил, причем предпочтителен циклогексил. Под термином "бензильный радикал, при необходимости замещенный одним или двумя атомами галогена," понимаются различные моно- или дизамещенные бензильные радикалы, которые замещены, например,фтором, хлором или бромом. Под термином "гетероарил" понимаются моно- или бициклические ненасыщенные радикалы, которые содержат один или несколько гетероатомов (например, N, О, или S). Эти радикалы могут, например,содержать 6-звенные и/или 5-звенные кольца. В качестве примеров азотосодержащих остатков следует назвать пиридин, пиримидин, пиразин, пиридазин, пиррол, имидазол, триазол; серосодержащих остатков- тиофен или тиазол, и кислородсодержащих остатков - фуран или оксазол. Из-за четвертичной структуры у атома азота в молекуле имеется положительный заряд, который может быть компенсирован, например, противоионом. Типичными аионами в солях являются, например,хлорид, бромид, фторид, гидросульфат, сульфаты, фосфаты, гидрофосфаты, формиаты, ацетаты или пропионаты. Предпочтительно используются хлориды. Предпочтительно соединения (K) используются в водном растворе. В качестве органического компонента (K) предпочтительно используется соединение четвертичного аммония общей формулы (I), в котором радикалы независимо друг от друга имеют следующие значения: каждый из R1, R2, R3 означает алкильный радикал с 1-6 атомами С, предпочтителен метил;R4 означает алкильный радикал с 1-18 атомами С, фенильный радикал или бензильный радикал,R5 означает алкильный радикал с 1-18 атомами С;R6 означает алкильный радикал с 8-18 атомами С иn означает целое число от 2 до 4. По меньшей мере один из остатков R4, R5 и R6 в общей формуле (I) предпочтительно должен означать длинноцепочечный, предпочтительно неразветвленный алкильный радикал, например, с 10-18 атомами С. Изобретение относится также к композиции, которая в качестве органического компонента (K) содержит соединение общей формулы (I), причемR1, R2 и R3 одинаковы и являются разветвленным или неразветвленным алкильным радикалом с 1-4 атомами С, в частности означают метил;n есть целое число от 1 до 4, в частности число 3;R5 означает алкил с 1-12 атомами С, в частности метильную или децильную группу; иR6 означает алкил с 8-18 атомами С, в частности децильную или октадецильную группу. Композиции по изобретению отличаются, кроме того, тем, что они в качестве компонента металлическая соль содержат по меньшей мере одну соль многовалентного, предпочтительно двухвалентного,трехвалентного или четырехвалентного металла. Они могут также содержать незначительное количество 5-валентного металла. В одной частной форме осуществления они содержат в качестве компонента металлическая соль(М) по меньшей мере одну соль двухвалентного, трехвалентного или четырехвалентного металла из группы Mg, Ca, Ba, Zn, Sn; Al, Ga, Fe и Ti. В качестве компонента металлическая соль (М) они могут содержать также соль двухвалентного металла из группы Mg, Ca, Ba, Zn и/или соль трехвалентного металла из группы Al и Fe, причем хорошие результаты можно также получить при комбинации двухвалентной и трехвалентной соли, например соли кальция и соли алюминия. В частности, хорошо показала себя комбинация солей алюминия(III) с солями двухвалентного металла. В одной предпочтительной форме осуществления изобретение относится к композиции, которая в качестве органического компонента (K) общей формулы (I) содержит диметилтетрадецил-(3(триметоксисилил)пропил)аммониевую соль,например хлорид,или диметилоктадецил-(3(триметоксисилил)пропил)аммониевую соль, например хлорид, а в качестве компонента металлическая соль (М) содержит соль двухвалентного металла из группы Mg, Ca, Zn и/или соль трехвалентного металла из группы Al и Fe. При этом в качестве противоионов в металлических солях подходят различные анионы, например хлориды, гидроксиды, сульфаты, фосфаты и ацетаты. Противомикробные композиции по изобретению содержат оба компонента (органический компонент (K) и компонент металлическая соль (М предпочтительно в определенных количествах. При этом в рамках настоящего изобретения данные указываются в вес.%. Средства для предварительной или дополнительной обработки текстиля могут находиться в твердой, жидкой или сыпучей форме, например в виде геля, порошка, гранулята, пасты или спрея, и содержать компоненты по изобретению. Композиции содержат компонент металлическая соль (М) предпочтительно в количестве от 0,01 до 10 вес.%, предпочтительно от 0,02 до 8 вес.%, более предпочтительно от 0,05 до 2,0 вес.% и, в частности,от 0,02 до 2,0 вес.% в расчете на всю композицию. Органический компонент (K) используется предпочтительно в количестве от 0,01 до 10 вес.%,предпочтительно от 0,02 до 8 вес.%, более предпочтительно от 0,1 до 3,0 вес.% и, в частности, от 0,3 до 2,5 вес.%, в расчете на полный вес композиции. Соотношение между металлическим компонентом (М) и органическим компонентом (K) зависит от используемой металлической соли и составляет в противомикробной композиции в расчете на используемые мольные количества, например, от 1:20 до 20:1, в частности от 1:10 до 10:1. Если, например, используется соль трехвалентного металла, то соотношение между компонентами часто составляет от 2:1 до 1:2, в частности примерно 1:1. Кроме того, предпочтительно используются смеси солей двух- и трехвалентного металла. Композиция по изобретению часто содержит следующие компоненты: от 0,01 до 10 вес.%, в частности от 0,05 до 2,0 вес.%, органического компонента (K) и от 0,01 до 10 вес.%, в частности 0,1 до 3 вес.%, компонента металлическая соль (М), а также от 0 до 50 вес.%, в частности от 1 до 10 вес.%, органического растворителя, как, например, спирт(например, изопропанол). Предпочтительна композиция, которая содержит от 0,3 до 2,5 вес.% органического компонента (K) и от 0,2 до 2,0 вес.% компонента металлическая соль (М),от 70 до 99,5 вес.% растворителя воды, а также от 0,1 до 30 вес.% вспомогательных компонентов. В качестве растворителя предпочтительно используется вода, а при необходимости также дополнительно спирт, например этанол, метанол, изопропанол или пропанол. Композиции могут также содержать различные вспомогательные компоненты, например рН-буфер (как ацетат натрия) или кислота (как муравьиная кислота или уксусная кислота). Кроме того, в следующей форме осуществления изобретения композиция содержит, например, одно или несколько следующих вспомогательных средств: рН-буфер, мягчитель, гидрофобизатор, олеофобизатор, связующее, смачиватель, огнезащитное средство, текстильные красители, добавки, улучшающие швейную работу, и грязеотталкивающее средство. Объектом изобретения является также применение композиции, какая описана выше, для противомикробной и/или противовирусной, но особенно противомикробной отделки текстильных тканей, волокон и пряжи. При этом композиция может также иметь противовирусную активность. При этом отделка текстильных тканей, волокон и пряжи может проводиться почти любым способом, особенно хорошие результаты были также достигнуты с текстильными тканями, волокнами и пряжей, которые содержат синтетические материалы или которые состоят из синтетических материалов. В качестве примеров следует назвать текстильные ткани, волокна и пряжу из полиамида и/или сложного полиэфира. Изобретение относится также к применению вышеописанной комбинации соединения общей формулы (I) с компонентом металлическая соль (М) для противомикробной отделки текстильных тканей,волокон и пряжи, например, способом плюсовки, покрытия пеной, напылением, нанесением слоя (например, способом покрытия раклей) или способом вытяжки. При этом может использоваться композиция, как показано выше, можно также предоставить несколько препаратов с единственным компонентом, например препарат с органическим компонентом формулы (I) и препарат с компонентом металлическая соль. Изобретение относится также к способу получения вышеназванных композиций, в которых компоненты смешивают. Изобретение относится, в частности, также к применению композиции для противомикробной и/или противовирусной отделки текстильных тканей, волокон и пряжи, которые содержат синтетические материалы или которые состоят из синтетических материалов, например продуктов, содержащих или состоящих из полиамида и/или полиэфира. Сами текстильные ткани, волокна и пряжа, отделанные противомикробной (или противовирусной) композицией, также являются объектом изобретения. Объектом изобретения является также способ противомикробной (или противовирусной) отделки текстильных тканей, волокон и пряжи, по которому по меньшей мере один органический противомикробный компонент (K) общей формулы (I) и по меньшей мере один компонент металлическая соль (М),какие описаны выше, а также при необходимости растворитель (L) и при необходимости дополнитель-4 018233 ные вспомогательные компоненты одновременно или с интервалом во времени наносят на текстильные ткани, волокна или пряжу. Изобретение относится также к текстильным тканям, волокнам и пряже, отделанным противомикробной (или противовирусной) композицией, какие описаны выше, соответственно отделанные вышеописанной комбинацией соединения общей формулы (I) и компонента металлическая соль (М). Описанный способ отделки волокон, пряжи и/или текстильных тканей органическим компонентом(K) и компонентом металлическая соль (М), при которой они наносятся на волокна или текстильные ткани, может применяться для получения противомикробных волокон, пряжи и текстильных тканей. Обработанные от микробов (или вирусов) волокна могут применяться как исходный продукт для разных материалов для различных продуктов из волокон, как одежда (например, женская верхняя одежда, мужская одежда, детская одежда, спортивная одежда и одежда для досуга, рабочая одежда, носки, чулки и нижнее белье), постельные принадлежности (например, пододеяльники и простыни), текстиль для интерьера,обивка для сидений, мебельные ткани, текстильные ткани для обуви, занавеси для душа, изделия из фасонной пряжи, кухонные полотенца, мягкие щетки для подметания, фильтры, ковры, защитные изделия(например, маски и повязки) и тому подобное. Базисные волокна, применяющиеся в настоящем изобретении, могут быть, например, натуральным или синтетическим (химическим) волокном. Натуральное волокно может быть, например, растительным волокном, как хлопок, пенька, лен, кокосовый орех и тростник. В принципе для отделки этим способом годятся также все животные волокна, как козья шерсть, мохер, кашемир, верблюжья шерсть, а также шелк и минеральные волокна. Химическими волокнами являются, например, целлюлозные волокна, как вискозное волокно, восстановленные, полусинтетические волокна, как восстановленная шелковая пряжа или альгинатное волокно. Подходящими для отделки синтетическими волокнами являются, в частности, полиамидное волокно, полиэфирное волокно и их смеси. В принципе, способ по изобретению может также применяться на полипропиленовых волокнах, поливиниловых волокнах, полиакриловых волокнах, полиуретановых волокнах, полиэтиленовых волокнах, поливинилиденовых волокнах и полистирольных волокнах. Однако способ может также применяться со смешанными волокнами. Однако в качестве предпочтительного целевого основания рассматриваются полиамид и особенно полиэфир. Тем самым дальнейшая задача состоит в том, чтобы сделать противомикробную отделку таких текстильных тканей, как полиэфир, стойкой к стирке. При этом стойкость к стирке означает наличие противомикробного действия по меньшей мере после 20 циклов стирки согласно EN ISO 6330 (6 А) при 40 С. Подтверждение проводится в испытании согласно JIS L 1902:2002 или согласно ASTM Е 21-49,например, в отношении Staphylococcus aureus ATCC 6538. Чтобы можно было говорить о хорошем противомикробном действии, снижение числа микробов у отделанного образца по сравнению с неотделанным, соответственно у отделанного образца после инкубации по сравнению с числом микробов в инокулуме, должно составлять приблизительно два десятичных порядка. Испытания проводились также в отношении противовирусного действия. При этом металлические ионы не должны быть существенно токсичными или экотоксичными и не должны окрашивать текстиль. Наиболее подходящими оказались катионы элементов второй и третьей основной группы периодической системы, такие как Mg2+, Са 2+, Ва 2+, Al3+, Ga3+ и т.д., и четвертой основной, как, например, Ge4+, Sn4+ и Ti4+, и побочной, например Zn2+, Fe3+, Al3+, Sn2+, Ti4+, групп. В проводимых далее опытах наиболее обещающими показали себя кальций и алюминий. В то же время у обоих катионов не наблюдалось, чтобы они влияли на другие химикаты текстиля, например вызывали выцветание или изменение окраски. Далее изобретение подробнее поясняется на примерах. При этом используется обычный коммерческий продукт Sanitized T 99-19, под которым понимается 50%-ный раствор диметилтетрадецил-[3-(триметоксисилил)]пропиламмонийхлорида в растворителе метилтригликоля. Примеры 1-6. Все данные для получения композиций по изобретению указаны в граммах. Нанесение проводится способом плюсовки на ткань из полиэфира (Trevira) с плотностью 220 г/м 2. В следующих опытах с композициями, аналогично примерам 5 и 6, были подтверждены особенно хорошие результаты. При этом стирку и испытание проводили до 30 раз с шагом 10. При этом уменьшение числа микробов составляет каждый раз по меньшей мере 2 десятичных порядка по обоим методам(ASTM Е 21-49 или по JIS L 1902:2002). Можно подтвердить заметное противомикробное действие в опытах. В следующем исследовании пытались упростить получение композиций для потребителей в текстильной промышленности. Целью является существенно упростить состав ванны в аппретурных цехах,где обычно производятся замесы, чтобы нужно было использовать меньше различных химикатов, которые к тому же должны очень точно отмеряться. Это направлено, помимо прочего, на то, чтобы уменьшить вероятность ошибок и существенно упростить обращение с рецептурами. Для этого делают готовые к употреблению растворы, смешивая 5%-ный водный раствор продуктаSanitized T 99-19 с соответствующими количествами хлорида алюминия и хлорида кальция, куда добавляется ацетатный буфер и изопропанол. Такие рецептуры стабильны всего несколько часов, а затем осаждаются. В менее концентрированной форме эти рецептуры достаточно стабильны, но как добавки менее привлекательны для всей логистики из-за расходов на упаковку, транспортировку и хранение. По этой причине пытаются разделить оба раствора: раствор с солями и буфером и раствор с активным веществом, так что потребитель должен обращаться с двумя растворами (Kit-of-parts - комплект деталей). Из соображений растворимости в следующем опыте заменяют гидроксид кальция со средней растворимостью на очень хорошо растворимый хлорид кальция. Кроме того, пробовали заменить органический растворитель изопропиловый спирт водой. Как дополнительное упрощение системы пробовали убрать ацетатный буфер из системы без замены. Пример 7. Берут 971,6 г воды (водопроводной воды). Затем последовательно при перемешивании добавляют 7,5 г хлорида алюминия гексагидрата (CAS: 7784-13-6), 14,0 г хлорида кальция (CAS: 10043-52-4), 2,0 г ацетата натрия тригидрата (CAS: 6131-90-4) и 4,9 г 80%-ной уксусной кислоты (CAS 64-19-7). 150 г этого раствора вводят в 835 г воды и при перемешивании добавляют 15 г Sanitized T 99-15. Перемешивают 30 мин при комнатной температуре и прозрачный раствор способом плюсовки наносят на ткань из белого полиэфира. Пропитка составляет 45%, и тем самым поглощение Sanitized T 99-19-0,67%. Этот же раствор повторно наносят через 4, 24 и 48 ч при комнатной температуре. Интересно, что ванна через 48 ч является мутной. Отделанные текстильные ткани проверяли согласно ASTM Е 21-49 на Staphylococcus aureus. Все образцы показывают от хорошего до отличного действие против бактерий даже после 30 циклов стирки. Пример 8. Берут 921, 6 г воды (водопроводной воды) и в нее последовательно добавляют при перемешивании 7,5 г хлорида алюминия гексагидрата (CAS: 7784-13-6), 14,0 г хлорида кальция (CAS: 10043-52-4), 2,0 г ацетата натрия тригидрата (CAS: 6131-90-4), 4,9 г 80%-ной уксусной кислоты (CAS 64-19-7) и 50 г изопропилового спирта (CAS: 67-63-0). 150 г этого раствора вводят в 835 г воды и при перемешивании добавляют 15 г Sanitized T 99-19. Перемешивают 30 мин при комнатной температуре. Прозрачный раствор способом плюсовки наносят на ткань из белого полиэфира. Пропитка составляет 45%, и тем самым поглощение Sanitized T 99-19-0,67%. Этот же раствор повторно наносят через 4, 24 и 48 ч при комнатной температуре. Интересно, что ванна через 48 ч является мутной. Отделанные текстильные ткани проверяют согласно ASTM Е 21-49 на Staphylococcus aureus. Все образцы показывают от хорошего до отличного действие против бактерий даже после 30 циклов стирки. Не обнаружено существенной разницы результатов по сравнению с примером 7. Как следствие,изопропиловый спирт для этого приложения не нужен и может применяться для особых случаев, например для супергидрофобных покрытий. Пример 9. Берут 978,5 г воды (водопроводная вода) и в нее последовательно добавляют при перемешивании 7,5 г хлорида алюминия гексагидрата (CAS: 7784-13-6) и 14,0 г хлорида кальция (CAS: 10043-52-4). 150 г этого раствора вводят в 835 г воды и при перемешивании добавляют 15 г Sanitized T 99-19. Перемешивают 30 мин при комнатной температуре и прозрачный раствор способом плюсовки наносят на ткань из белого полиэфира. Пропитка составляет 45% и тем самым поглощение Sanitized T 99-19-0,67%. Этот же раствор повторно наносят через 4, 24 и 48 ч при комнатной температуре. Интересно, что ванна является мутной примерно через 4 ч. Отделанные текстильные ткани проверяют согласно ASTM E 21-49 на Staphylococcus aureus. Все образцы показывают от хорошего до отличного действие против бактерий даже после 30 циклов стирки. Правда, результаты менее положительны, чем для примеров 7 и 8. Значимость буферной системы здесь не обнаружена, в частности, потому, что раствор и без ацетатного буфера имеет кислую реакцию. Примеры 10-12. Аналогично смесям из примеров 7-9, проводятся опыты с водным раствором диметилоктадецил-[3 триметоксисилилпропил]аммонийхлорида, причем на 150 г раствора соли четвертичного аммония используется 130 г раствора соли с и без изопропанола и с и без ацетатного буфера. Эти исходные смеси с самого начала мутные и имеют заметно более высокую вязкость, чем в примерах 7-9, но также наносятся и испытываются. После 20 циклов стирки продукты обнаруживают от достаточного до хорошего противомикробное действие. Пример 13. 27,8 г хлорида алюминия гексагидрата растворяют в 965,3 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора хлорида алюминия и перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость наносят способом плюсовки на ткань из полиэфира и затем ткань сушат при 120 С на шпанраме и полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласноASTM Е 21-49 на Staphylococcus aureus АТСС 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 14. 7,5 г хлорида алюминия гексагидрата и 30,8 г хлорида бария дигидрата (CAS: 10326-27-9) растворяют в 954,8 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают 5 мин на магнитной мешалке при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме и полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласноASTM Е 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 15. 7,5 г хлорида алюминия гексагидрата и 25,6 г хлорида магния гексагидрата (CAS: 7791-18-6) растворяют в 960 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласноASTM E 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 16. 7,5 г хлорида алюминия гексагидрата и 27,6 г ацетата цинка дигидрата (CAS: 5970-45-6) растворяют в 958 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласно ASTM Е 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 17. 42,2 г хлорида бария дигидрата растворяют в 950,9 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласно ASTM E 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 18. 19,2 г хлорида кальция растворяют в 973,9 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласноASTM Е 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 19. 35,0 г хлорида магния гексагидрата растворяют в 958,1 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласно ASTM E 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 20. 37,8 г ацетата цинка дигидрата растворяют в 958,1 г воды и смешивают с 2,0 г ацетата натрия тригидрата и 4,9 г 80%-ной уксусной кислоты. Раствор перемешивают на магнитной мешалке 5 мин при комнатной температуре. Берут 835 г воды и добавляют 15 г Sanitized T 99-19, недолго перемешивают, затем добавляют 150 г раствора соль/ацетатный буфер и дополнительно перемешивают 30 мин на магнитной мешалке при комнатной температуре. Эту жидкость способом плюсовки наносят на ткань из полиэфира, затем ткань сушат при 120 С на шпанраме, полученные так образцы стирают при 40 С 10, 20 или 30 раз и затем проверяют согласно ASTM E 21-49 на Staphylococcus aureus ATCC 6538. Результаты показывают снижение количества бактерий более чем в 100 раз по сравнению с неотделанным контрольным образцом. Пример 21. Берут 971,6 г воды (водопроводной воды) и в нее при перемешивании последовательно добавляют 75 г хлорида алюминия гексагидрата, 140 г хлорида кальция, 20 г ацетата натрия тригидрата и 49 г 80%ной уксусной кислоты, причем раствор во время добавления и раствор солей сильно нагревают. Из этого раствора 20 г вводят в 960 г воды и при перемешивании добавляют 20 г Sanitized T 99-15. Перемешивают 30 мин при комнатной температуре и прозрачный раствор способом плюсовки наносят на ткань из белого полиэфира. Пропитка составляет 45%, и тем самым поглощение Sanitized T 99-19-0,67%. Этот же раствор повторно наносят через 4, 24 и 48 ч при комнатной температуре. Интересно, что ванна через 48 ч является мутной. Отделанные текстильные ткани проверяют согласно ASTM Е 21-49 на Staphylococcus aureus. Все образцы показывают от хорошего до отличного действие против бактерий даже после 30 циклов стирки. Пример 22. Берут 400 г воды и в ней последовательно растворяют 0,37 г хлорида алюминия гексагидрата, 0,99 г ацетата натрия тригидрата, 0,47 г гидроксида кальция, 2,47 г 89%-ной уксусной кислоты, 5,07 г SanitizedT 99-19 и 25 г изопропанола. Муравьиной кислотой устанавливают рН 3, ванну 30 мин оставляют перемешиваться при комнатной температуре. Затем добавляют 32,5 г Arkofix NES fl. - модифицированное производное диметилолдигидроксиэтиленмочевины, добавочный смачиватель, обедненный формальдегидом для отделки целлюлозных волокон без глажки или с незначительной глажкой, производительClariant (Швейцария), с последующим добавлением 4 г 50%-ного раствора хлорида магния гексагидрата в воде, 7,5 г Ceranin HDP fl. (амфотерный мягчитель на основе полиэтилена), 7,5 г постоянного неионогенного мягчителя Ceraperm SAP fl. На основе микросилоксана и полиэтилена и оптической осветлительLeucophor BLR fl. (анионное производное стильбена), как и все другие используемые текстильные химикаты, также производства Clariant. Добавляют воды до 500 г. Эту ванну способом плюсовки наносят на текстильную ткань, которая состоит в основном из полиэфира и хлопка, так, на готовую ткань наносят 0,6% Sanitized T 99-19, что соответствует пропитке 60%. Текстиль сушат на шпанраме при 150 С и конденсируют так, чтобы температуру удерживать на 2 мин на уровне конечной температуры. Эту текстильную ткань, которую обычно используют для рабочей одежды, стирают при 60 С 50 раз и после каждых 10 циклов стирки испытывают. После 50 стирок в испытании по ASTM Е 21-49 достигается снижение числа микробов в 102,5 раз, что является отличным значением. Практически такое же снижение числа микробов (102,8) достигается, когда текстиль обрабатывали при 175 С в течение 30 с эффективного времени конденсации. Пример 23. Ткань, обработанную согласно примерам 5 и 21, смешивают с суспензией с вирусами (безоболочечные фаги MS2) в концентрации 105 вирусов на 1 мл. Концентрация вирусов падает в пределах 60 мин с 20000 и 25000 до нуля. Это сильное падение числа вирусов показывает, что композиции имеют вируцидные свойства. Пример 24. Сначала получают раствор соли (SL) следующим образом. Берут 6,0 л воды и в ней последовательно растворяют 750 г хлорида алюминия гексагидрата, 2,56 кг хлорида магния гексагидрата, 200 г ацетата натрия тригидрата и 490 г уксусной кислоты (80%). Этот раствор рассчитывают так, чтобы он мог использоваться с противомикробным продуктом Sanitized T 99-19 в соотношении 1:1. Берут 982 г воды и затем последовательно вмешивают 8,0 г раствора соли (SL), 8,0 г Sanitized T 99-19 и 1,0 г Hostapal MRN(неионный смачиватель от Clariant, Швейцария) и 1,0 г уксусной кислоты (80%). Гомогенный раствор оставляют на один час при комнатной температуре. Способом плюсовки этот раствор наносят на оранжевую текстильную ткань из чистого полиэфира с плотностью примерно 133 г на 1 м 2. Пропитка составляет 79% и тем самым концентрация Sanitized T 99-19 и раствора соли (SL) каждая составляет 0,63% в расчете на массу сухого текстиля. Текстильную ткань сушат при температуре 130 С,измеренной на поверхности текстиля, в течение 60 с. Образцы сразу после отделки и после 20 циклов стирки согласно EN ISO 6330 (6 А) при 40 С проверяют на Staphylococcus aureus ATCC 6538 по методуASTM Е 21-49. Степень уменьшения количества микробов в масштабе десятичных логарифмов составляет более 3,7 для нестиранных образцов и 2,6 для образцов, постиранных 20 раз. Эти значения соответствуют уменьшению количества микробов более чем в 5000, соответственно в 400 раз по сравнению с инокулумом, что является отличным значением. Пример 25. В стальной резервуар помещают 46 кг воды и вмешивают 500 г раствора соли (SL) из примера 24,-9 018233 затем вмешивают 50 г Sanitized T 99-19. Эту жидкость оставляют на 1 ч при комнатной температуре и затем в жидкость последовательно добавляют при перемешивании 2,0 кг Nuva ТТС (легкий катионный фторуглерод с масло- и водоотталкивающим действием от текстильных тканей, производитель Clariant,Швейцария) и 500 г Cassurit FF (неионогенный смачиватель для улучшения стойкости при хранении масло- и водоотталкивающих текстильных отделок, производитель: Clariant). Уксусной кислотой значение рН устанавливают на 4,2 и жидкость сразу плюсовкой наносят на белую смесовую ткань для рабочей одежды из 65% полиэфира и 35% хлопка с плотностью 90 г на 1 м 2. Пропитка составляет 73%, что соответствует нанесенному количеству Sanitized T 99-19 0,73% и раствора соли (SL) 0,73%. Ткань сушат на шпанраме длиной 18 м при 180 С (температура поля) со скоростью 15 м в 1 мин и конденсируют. Противомикробную эффективность проверяют согласно ASTM Е 21-49 на Staphylococcus aureusATCC 6538 после 100 циклов стирки согласно EN ISO 6330 (3 А) при 60 С. Уменьшение числа микробов по сравнению с инокулумом составляет 102,2 (около 160). Примеры 26-30. Рабочие рецептуры устанавливались для пяти разных тканей для спортивной нижней одежды из полиэфира (PES) и частично с шерстью (WO). Нанесение проводилось на предварительно постиранную ткань способом плюсовки, а сушка проводилась на шпанрамах с ИК-измерением температуры на поверхности текстиля. Длительность сушки каждый раз составлял 60 с при температуре поверхности текстиля 120 С. Противомикробную эффективность проверяли после 25 циклов стирки согласно EN ISO 6330 (6 А) в отношении Staphylococcus aureus ATCC 6538 в соответствии с ASTM E 21-49. Таблица 2 Пример 31. Неокрашенную ткань с плотностью 133 г на 1 м 2 из микроволокна чистого полиэфира, которое из-за его высокой удельной поверхности особенно затрудняет стойкую к стирке отделку с продуктами любого рода, обрабатывают Sanitized Т 99-19 и смесью соли, как описывается далее. Берут 984 г воды, помешивая, добавляют 8,0 г раствора соли (SL) из примера 24, затем вмешивают 8,0 г Sanitized T 99-19, пока не образуется гомогенный раствор. рН устанавливают уксусной кислотой на 4,5. Раствор оставляют на 1 ч при комнатной температуре и затем способом плюсовки наносят на ткань из микроволокна. Пропитка составляет 85% и, таким образом, поглощение каждого из продуктов, Sanitized T 99-19 и раствора соли, по 0,68%. Образец сушат на шпанраме и конденсируют 90 с при 150 С. Проверка на Staphylococcus aureus ATCC 6538 и Klebsiella pneumoniea ATCC 4352 проводится после 20 циклов стирки согласно EN ISO 6330 (6 А), 40 С. Уменьшение числа микроорганизмов по сравнению с инокулумом составляет 103,2 (1600 раз) у Staphylococcus и 101,8 (60 раз) у Klebsiella. Идентичная контрольная отделка после 20 стирок превысила 103,2, а после 30 и после 40 циклов стирки уменьшение Staphylokokken по-прежнему выше 103,1 (в 1250 раз) по сравнению с инокулумом. Тот же текстиль, перед отделкой имеющий коричневый цвет, также дает при идентичной отделке после 30 циклов стирки снижение по сравнению с инокулумом 103,1 (в 1250 раз) и после 40 циклов стирки еще значение 101,2. Пример 32. Проверка влияния продолжительности выдерживания ванны перед нанесением на стойкость отдел- 10018233 ки к стирке. Растворы для нанесения готовили идентично опыту 31 и через 1, 6 и 24 ч выдерживания при комнатной температуре наносили на ткань из полиэфира и на полиамид способом плюсовки и после 15, 20 и 25 циклов стирки согласно ASTM Е 21-49 проверяли на Staphylococcus aureus ATCC 6538. Все образцы обнаруживают хорошее противомикробное действие и не было обнаружено никакой разницы между отдельными нанесениями. Этот опыт повторяли, причем значение рН жидкости устанавливали муравьиной кислотой на 3, и на этот раз жидкость наносили даже через 5 дней. Кроме ткани Trevira (100%-ный полиэфир, 220 г на 1 кв 2) из примера 32, проводили отделку ткани более низкого качества Dacron, пряжа 54, 120 г на 1 м 2. Образцы стирали до 30 раз. В этой серии опытов все образцы после 30 циклов стирки обнаруживают уменьшение количества микробов по меньшей мере в 80 раз, и между образцами не существует разницы, превышающей пределы разброса теста. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Композиция, содержащая органический противомикробный компонент (K) и по меньшей мере одну металлическую соль (М), а также при необходимости растворитель (L) и при необходимости дополнительные вспомогательные компоненты, причем в качестве органического компонента (K) содержит по меньшей мере одно соединение общей формулы (I), где радикалы независимо имеют следующие значения:R4 означает алкильный радикал, содержащий 1-18 С-атомов, фенильный радикал или бензильный радикал;R5 означает алкильный радикал с 1-18 С-атомами;R6 означает алкильный радикал с 8-18 С-атомами;n означает целое число от 1 до 6,причем металлическая соль (М) представляет собой по меньшей мере одну соль двух-, трех- или четырехвалентного металла. 2. Композиция по п.1, отличающаяся тем, что она в качестве растворителя (L) содержит воду. 3. Композиция по одному из пп.1 или 2, отличающаяся тем, что она в качестве органического компонента (K) содержит соединение четвертичного аммония общей формулы (I), гдеR1, R2 и R3, одинаковые и каждый, означают разветвленный или неразветвленный алкильный радикал с 1-4 С-атомами;n означает целое число от 1 до 4;R5 означает алкильный радикал с 1-12 С-атомами иR6 означает алкильный радикал с 8-18 С-атомами. 4. Композиция по одному из пп.1-3, отличающаяся тем, что она в качестве органического компонента (K) содержит диметилтетрадецил-(3-(триметоксисилил)пропил)аммониевую соль или диметилоктадецил-(3-(триметоксисилил)пропил)аммониевую соль, а в качестве компонента металлической соли(М) - соль двухвалентного металла из группы, состоящей из Mg, Ca, Zn, Ba, и/или соль трехвалентного металла из группы, состоящей из Al и Fe. 5. Композиция по одному из пп.1-4, отличающаяся тем, что она представляет собой водный раствор, который содержит от 0,01 до 10 вес.%, в частности от 0,1 до 3 вес.%, органического компонента (K) и от 0,01 до 10 вес.%, в частности от 0,05 до 2 вес.%, компонента металлической соли (М), а также от 0 до 50 вес.%, в частности от 1 до 10 вес.%, органического растворителя. 6. Применение композиции по одному из пп.1-5 для противомикробной и/или противовирусной отделки текстильных тканей, волокон и пряжи. 7. Текстильная ткань, натуральная или синтетическая, обработанная противомикробной и/или противовирусной композицией по одному из пп.1-5. 8. Способ противомикробной и/или противовирусной отделки текстильных тканей, волокон и пряжи, по которому по меньшей мере один органический противомикробный компонент (K) общей формулы (I) где радикалы независимо имеют следующие значения:R4 означает алкильный радикал, содержащий 1-18 С-атомов, фенильный радикал или бензильный радикал;R5 означает алкильный радикал с 1-18 С-атомами;R6 означает алкильный радикал с 8-18 С-атомами;n означает целое число от 1 до 6,и по меньшей мере одну металлическую соль (М), представляющую собой по меньшей мере одну соль двух-, трех- или четырехвалентного металла, а также при необходимости растворитель (L) и при необходимости дополнительные вспомогательные компоненты наносят одновременно или раздельно во времени на текстильные ткани, волокна или пряжу.
