Борьба с сорными травами в стыках бетонных блоков и других камней для мощения

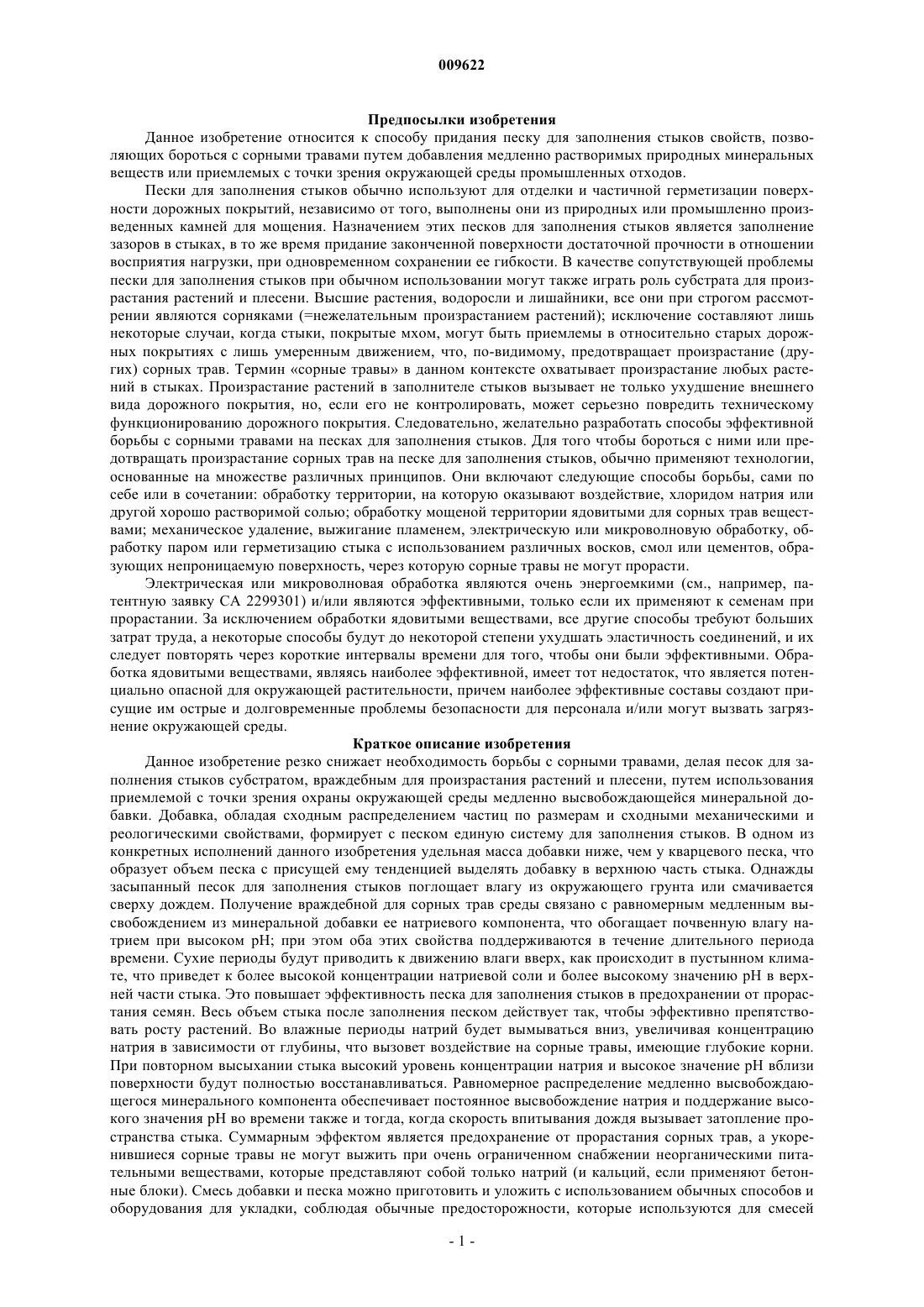

009622 Предпосылки изобретения Данное изобретение относится к способу придания песку для заполнения стыков свойств, позволяющих бороться с сорными травами путем добавления медленно растворимых природных минеральных веществ или приемлемых с точки зрения окружающей среды промышленных отходов. Пески для заполнения стыков обычно используют для отделки и частичной герметизации поверхности дорожных покрытий, независимо от того, выполнены они из природных или промышленно произведенных камней для мощения. Назначением этих песков для заполнения стыков является заполнение зазоров в стыках, в то же время придание законченной поверхности достаточной прочности в отношении восприятия нагрузки, при одновременном сохранении ее гибкости. В качестве сопутствующей проблемы пески для заполнения стыков при обычном использовании могут также играть роль субстрата для произрастания растений и плесени. Высшие растения, водоросли и лишайники, все они при строгом рассмотрении являются сорняками (=нежелательным произрастанием растений); исключение составляют лишь некоторые случаи, когда стыки, покрытые мхом, могут быть приемлемы в относительно старых дорожных покрытиях с лишь умеренным движением, что, по-видимому, предотвращает произрастание (других) сорных трав. Термин сорные травы в данном контексте охватывает произрастание любых растений в стыках. Произрастание растений в заполнителе стыков вызывает не только ухудшение внешнего вида дорожного покрытия, но, если его не контролировать, может серьезно повредить техническому функционированию дорожного покрытия. Следовательно, желательно разработать способы эффективной борьбы с сорными травами на песках для заполнения стыков. Для того чтобы бороться с ними или предотвращать произрастание сорных трав на песке для заполнения стыков, обычно применяют технологии,основанные на множестве различных принципов. Они включают следующие способы борьбы, сами по себе или в сочетании: обработку территории, на которую оказывают воздействие, хлоридом натрия или другой хорошо растворимой солью; обработку мощеной территории ядовитыми для сорных трав веществами; механическое удаление, выжигание пламенем, электрическую или микроволновую обработку, обработку паром или герметизацию стыка с использованием различных восков, смол или цементов, образующих непроницаемую поверхность, через которую сорные травы не могут прорасти. Электрическая или микроволновая обработка являются очень энергоемкими (см., например, патентную заявку СА 2299301) и/или являются эффективными, только если их применяют к семенам при прорастании. За исключением обработки ядовитыми веществами, все другие способы требуют больших затрат труда, а некоторые способы будут до некоторой степени ухудшать эластичность соединений, и их следует повторять через короткие интервалы времени для того, чтобы они были эффективными. Обработка ядовитыми веществами, являясь наиболее эффективной, имеет тот недостаток, что является потенциально опасной для окружающей растительности, причем наиболее эффективные составы создают присущие им острые и долговременные проблемы безопасности для персонала и/или могут вызвать загрязнение окружающей среды. Краткое описание изобретения Данное изобретение резко снижает необходимость борьбы с сорными травами, делая песок для заполнения стыков субстратом, враждебным для произрастания растений и плесени, путем использования приемлемой с точки зрения охраны окружающей среды медленно высвобождающейся минеральной добавки. Добавка, обладая сходным распределением частиц по размерам и сходными механическими и реологическими свойствами, формирует с песком единую систему для заполнения стыков. В одном из конкретных исполнений данного изобретения удельная масса добавки ниже, чем у кварцевого песка, что образует объем песка с присущей ему тенденцией выделять добавку в верхнюю часть стыка. Однажды засыпанный песок для заполнения стыков поглощает влагу из окружающего грунта или смачивается сверху дождем. Получение враждебной для сорных трав среды связано с равномерным медленным высвобождением из минеральной добавки ее натриевого компонента, что обогащает почвенную влагу натрием при высоком pH; при этом оба этих свойства поддерживаются в течение длительного периода времени. Сухие периоды будут приводить к движению влаги вверх, как происходит в пустынном климате, что приведет к более высокой концентрации натриевой соли и более высокому значению pH в верхней части стыка. Это повышает эффективность песка для заполнения стыков в предохранении от прорастания семян. Весь объем стыка после заполнения песком действует так, чтобы эффективно препятствовать росту растений. Во влажные периоды натрий будет вымываться вниз, увеличивая концентрацию натрия в зависимости от глубины, что вызовет воздействие на сорные травы, имеющие глубокие корни. При повторном высыхании стыка высокий уровень концентрации натрия и высокое значение pH вблизи поверхности будут полностью восстанавливаться. Равномерное распределение медленно высвобождающегося минерального компонента обеспечивает постоянное высвобождение натрия и поддержание высокого значения pH во времени также и тогда, когда скорость впитывания дождя вызывает затопление пространства стыка. Суммарным эффектом является предохранение от прорастания сорных трав, а укоренившиеся сорные травы не могут выжить при очень ограниченном снабжении неорганическими питательными веществами, которые представляют собой только натрий (и кальций, если применяют бетонные блоки). Смесь добавки и песка можно приготовить и уложить с использованием обычных способов и оборудования для укладки, соблюдая обычные предосторожности, которые используются для смесей-1 009622 строительного раствора или цемента с песком. В окружающей среде реакция с CO2 в воздухе или в порах грунта будет дезактивировать щелочность, образуя безопасные карбонатные соли. При смешивании с обычными составляющими грунта в концентрациях менее 10 мас.% воздействие на рост растений, вызываемое содержанием добавки в песке для заполнения стыков, отсутствует. Это означает, что случайное просыпание на обычную садовую почву не окажет воздействия на плодородность этой почвы. Другим преимуществом данного изобретения является то, что активное вещество, имея минеральное происхождение, имеет механические свойства, сравнимые с основным компонентом - песком. Добавка выбрана из группы натриевых силикатных стекол или обогащенных натрием промышленных отходов стекла, что при контакте с водой обеспечивают высвобождение натрия с постоянной скоростью. Подробное описание изобретения Уровень техники При подготовке поверхности для мощения общепринятый способ требует удаления нестабильных грунтов с последующим распределением многочисленных слоев песчаного материала (материалов) для придания основе требуемых свойств для того, чтобы мостовую можно было уложить и она выполняла желаемые функции. Технологии для получения достаточной прочности и других функциональных свойств основы для дорог и дорожек хорошо известны, см. B. Shackel Design and construction of interlocking concrete block pavement (Дизайн и конструкция дорожного покрытия из смыкающихся бетонных блоков), School of Civil Engineering, University of New South Wales, Sydney, Australia, ISBN 1-85166-566-8. Само дорожное покрытие можно выполнить из различных природных или полученных в промышленности плит, бетонных блоков, булыжника или других пригодных для данной цели материалов. В зависимости от выбора камней для мощения известны различные схемы укладки, включая регулирование ширины зазоров для придания дополнительной прочности или привлекательного вида. Песок для заполнения стыков используют для окончательной отделки поверхности, заполняя зазоры там, где соединяются камни для мощения. В настоящее время используют множество систем соединений в зависимости от применения данной территории и типа камней для мощения. Однако наиболее широко применяемыми материалами для заполнения стыков являются сухой или влажный песок с соответствующим распределением частиц по размерам, который наносят непосредственно после укладки камней для мощения. Общие требования к качеству песка для заполнения стыков можно свести к следующему. Механические свойства, касающиеся прочности и раскалывания отдельных зерен песка, должны быть близки или равны свойствам, которые имеют пески, применяемые для общестроительных целей или для построения дорог. Прочность зерен песка должна быть достаточной для того, чтобы противостоять разрушающему воздействию истирающих сил, возникающих в результате движения по дорожному покрытию. Распределение частиц по размерам должно быть близко к известным в данной области значениям,чтобы обеспечить соответствующую упаковку частиц, а диаметр частиц должен быть достаточно малым,чтобы позволить свободное затекание песка в стык. Свойства песка в отношении внутреннего трения должны соответствовать назначению. Для окончательной отделки дорожного покрытия используют сухой или влажный песок в соответствии с предпочтительным способом уплотнения. Преимущества в данной системе связаны с очень широким ассортиментом камней для мощения,для которых она может быть применена. Кроме того, ее просто наносить и обеспечить соответствующее уплотнение после заполнения стыков; она обеспечивает достаточно сильную когезию между отдельными камнями для мощения для того, чтобы они действовали как одна плита, к тому же с присущей ей гибкостью, позволяющей значительные внутренние перемещения. Наиболее важно то, что все эти технические свойства получают при очень малых затратах. Но остается проблема, заключающаяся в том, что заполняющие стыки материалы играют также роль субстратов для произрастания сорных трав, включающих высшие растения, мхи и лишайники. Способы уменьшения сорных трав на мощеных территориях. С сорными травами можно относительно легко бороться, используя различные гербициды и фунгициды, известные в данной области, но выбор дружественной в отношении окружающей среды концепции уменьшения количества сорных трав как для общественных территорий, так и на частных землях,сделал эту практику неприемлемой. Гербициды и фунгициды вызвали опасное загрязнение как первичных приемников сточной воды, так и морской среды, хотя эти соединения применяли на большом от них расстоянии. Подобным образом, на появление сорных трав оказывают воздействие различные неорганические и легкорастворимые соли. Такие соли, являясь легкорастворимыми, оказывают воздействие только до тех пор, пока не вымываются; они могут оказывать вредное воздействие на бетон, почву и воду,расположенные вблизи территории их применения, а также на людей и животных, ногами и обувью которых поглощается эта соль. Вместо прежнего способа, включающего уменьшение сорных трав посредством гербицидов, были разработаны различные механические и термические способы. Эти новые способы уменьшения сорных трав обычно являются и неэффективными, и включают неприемлемое количество ручного труда и энер-2 009622 гии, а также являются, как правило, дорогими в использовании. Термические способы относятся к выжиганию сорных трав с использованием пара, горячего воздуха или прямого пламени; все эти способы потребляют неприемлемые количества энергии и труда, и обработку следует повторять через относительно короткие интервалы времени. В Северной Европе обработку следует проводить восемь раз в сезон для того, чтобы она была эффективной. Механические способы являются менее энергоемкими, но они требуют большого количества ручного труда, или же в целом являются неэффективными и даже могут вызвать значительное повреждение системы стыков или же камней для мощения. Электрическая или микроволновая обработка является очень энергоемкой, поскольку связана с нагреванием субстрата с сорными травами. Следовательно, эти виды обработки являются дорогими, и их следует повторять через регулярные интервалы времени. Разработанный недавно менее энергоемкий электрический способ, использующий импульсы высокого напряжения, оказывает воздействие только на прорастающие семена (см., например, патентную заявку СА 2299301). Применяемые в последнее время системы для заполнения стыков преодолевают эти проблемы путем герметизации стыков с использованием герметиков на основе воска или смолы. Эти системы сохраняют эластичность стыка и в течение некоторого периода времени препятствуют произрастанию сорных трав. Помимо того, что их сложно нанести с соответствующим качеством по всей глубине стыка, эти системы очень дороги, добавки воска или эпоксидной смолы склонны разрушаться под действием солнечного света и циклов замерзания-таяния, а применяемые компоненты могут быть вредны для окружающей среды, также как и гербициды. В JP 06-272203 описан материал для заполнения стыков, состоящий из смеси песка, цемента и силиката натрия. Этим материалом заполняют стыки предпочтительно деревянных плит и добавляют воду для активации твердеющего материала, т.е. цемента. В результате получают прочное соединение соседних плит. Силикат натрия в данном случае также выполняет функцию связующего при образовании твердеющего стыка. Из WO 03/037817 известен материал, состоящий из песка, силиката и водорастворимого полимера. Этот материал для заполнения стыков приобретает связанность благодаря добавке полимера, который выполняет роль связующего и поддерживает материал заполнителя стыков в твердом состоянии. В такую смесь можно добавлять гербициды для борьбы с прорастанием сорных трав. В JP 06245680 описана состоящая из силиката натрия композиция, которую распыляют на поверхности грунта для стабилизации его поверхности грунта и в тоже время для снижения прорастания сорных трав. Из US 3591360 известна жидкая суспензия, содержащая гидроксид натрия в губительном для роста трав количестве и не оказывающая вредное воздействие на сахарную свеклу как таковую. 2,5 мас.% гидроксида натрия смешивают с водой и распыляют над полями сахарной свеклы для борьбы с сорняками. Таким образом, желательно найти применимый во всех случаях способ свести к минимуму стоимость затрат труда и нагрузку на окружающую среду при защите мощеных территорий от произрастания сорных растений, как на общественных, так и на частных землях. Принцип действия изобретения Все растения потребляют относительно большие количества неорганических солей с водой из субстрата. Путем сочетания поглощения неорганических солей с фотосинтезом растения способны создавать органическую материю, которая, в свою очередь, является фундаментальной основой высшей жизни. Для своего обмена веществ и для того, чтобы расти, растения нуждаются не только в достаточном поступлении растворимых солей, но и состав солей в почвенной жидкости должен позволять достаточное поступление существенных элементов, основными из которых являются соли калия и магния. Азот и до некоторой степени кальций являются в такой же степени важными, как и ряд следовых элементов. Другие обычные элементы, в частности натрий, который может присутствовать в природной среде в относительно высоких концентрациях, оказывают вредное воздействие на структуру почвы, как было обнаружено в нормальных сельскохозяйственных почвах. Это можно наблюдать в почвах пустынь и там,где для полива земли применяют умеренно соленую воду. Избыток натриевой соли увеличивает осмотический потенциал почвенной воды (более высокая концентрация соли, чем в соке корней) и создает условия, которые препятствуют поглощению воды корнями, что приводит к тому, что известно как физиологическая засуха. Это условие возникает, когда соленая вода имеет более высокую концентрацию растворимых ионов, чем концентрация ионов, которая существует в соке внутри корня растения, что делает затруднительным для растения поглощение воды из почвы. Такие условия физиологической засухи резко усиливаются перемежающимися влажными и сухими периодами, поскольку содержание соли в содержащейся в порах воде возрастает, если испарение больше, чем впитывание. Данное изобретение отличается получением желаемых свойств в отношении уменьшения сорной травы путем добавления минерального вещества, природного или искусственного, с низким постоянным высвобождением натрия (Na), что делает этот элемент легко доступным в воде, содержащейся в порах песка для засыпки стыков. Кроме того, данное изобретение отличается также тем, что обеспечивает очень низкую доступность важных для растений элементов, т.е. калия (K) и магния (Mg), из песка для засыпки стыков. Этого достигают путем использования в качестве основы в песке для засыпки стыков богатого кварцем песка с низким природным содержанием K и Mg. Добавка, состоящая из обогащенного-3 009622 натрием стекла, будет служить легко доступным источником медленно высвобождающегося натрия. Этот источник будет активироваться, когда дождь или любой другой источник впитывающейся воды смачивает песок. При соединении с водой натрий будет высвобождаться из стекла, и в то же время pH будет выше 10. Оба эти фактора работают в направлении замедления роста растений и их прорастания. На засаженных растениями территориях, прилегающих к обработанной мощеной территории, отрицательные эффекты, связанные с высвобождением натрия, отсутствуют или резко понижены. Описанный в данном изобретении песчаный материал для стыков можно сочетать с другими известными в этой области факторами, замедляющими рост растений. Это может включать оптимизацию распределения частиц по размерам, чтобы сделать уплотненной поверхность стыка, повышение водоотталкивающих свойств всего песка или части песка в стыке путем обработки силиконом или другим агентом с таким же действием. Действие нового песка для стыков. В сельскохозяйственной науке мерой общего отрицательного поверхностного заряда на единицу массы почвы, который компенсируется способными к обмену положительными ионами, является емкость катионного обмена (ЕКО). Относительная доля способных к обмену ионов натрия к общему значению ЕКО, рассчитанная в процентах, определяет процентное содержание способного к обмену натрия(ПОН). В математических терминах это означает: ПОН=(способный к обмену Na+100)/ЕКО, %. ПОН относится к твердым частицам почвы. Термином, описывающим действительное содержание ионов натрия в почвенных растворах в отношении существенных элементов K+ и Mg, является так называемый Показатель Адсорбции Натрия (ПАН). В математических терминах это выражается так: ПАН=Концентрация Na+/корень квадратный из [(Концентрация CaКонцентрация Mg)/2]. Твердые частицы в почве взаимодействуют с почвенной водой, так что состав ионов в растворе будет определять состав ионов, адсорбированных на ионообменных центрах почвы, после некоторого периода времени. Для оросительной воды известно, что значение ПАН, превышающее 12, будет препятствовать росту большинства растений. Подобным образом доля ПОН выше 15% будет значительно воздействовать на рост растений (Справочник по окружающей среде: Законодательные акты по нефтегазодобывающей и производственной промышленности, подготовлено G.L.Hunt, Менеджером по охране окружающей среды, опубликовано UTAH DIVISION OF OIL, GASMINING, Штат Ута, Департамент природных ресурсов, январь 1996). Следуя этому руководству, значение ПОН для песка в стыках должно быть по меньшей мере выше 15%, а соответствующее значение ПАН должно быть больше 12. Если в качестве основного компонента песка для засыпки стыков выбран кварцевый песок, то общее значение ЕКО будет очень низким. Это означает, что корни растений должны рассчитывать на поглощение соли непосредственно из воды в порах, так как подача способных к обмену ионов из субстрата ограничена. Таким образом, при потенциально высокой концентрации натриевой соли в воде, содержащейся в порах мокрого песка для засыпки стыков, и характерном быстром дренаже после дождя, значение ПОН становится менее значительным, а значение ПАН становится наиболее значительным фактором, определяющим шанс выживания для растения. В итоге при использовании песка для засыпки стыков с очень низким содержанием доступных для растений калия и магния и путем добавления источника натрия с низким постоянным высвобождением и/или обменного материала с высокой загрузкой натрия, получается среда, очень враждебная для прорастания и роста растений. Мешающим фактором, определяющим значение ПАН в песке для заполнения стыков, является, как было установлено, кальциевая соль, высвобождающаяся из свежеполученного бетона и недавно сделанных бетонных плит дорожного покрытия. В случае новых бетонных плит дорожного покрытия гидроксиды кальция, выделяющиеся из цементного теста, будут снижать номинальное значение ПАН до величины ниже 12. Несмотря на это, эксперименты неожиданно показали, что испытание смесей, состоящих из кварцевого песка и добавок, выбранных, как это описано ниже, показало, что рост растений (сорных трав) практически отсутствует. Прорастание, например, семян рапса на поверхности субстрата, сделанного из песка для заполнения стыков в соответствии с данным изобретением, будет происходить при благоприятных условиях. В некоторых случаях образуется семядоля, но корни остаются на поверхности, и со временем растение погибает, когда исчерпываются питательные вещества, содержащиеся в семени. Это означает, что смесь ионов кальция и натрия будет препятствовать росту растения, даже если значение ПАН будет ниже, чем указано специалистами в данной области. Мешающее действие кальция в содержащейся в порах воде, происходящее из-за содержания гидроксида кальция в свежеприготовленном бетоне, будет исчезать со временем за счет карбонизации, которая происходит при контакте гидроксида кальция с атмосферным воздухом, содержащим CO2. Карбонизация поверхности в пределах года достигает толщины около 10 мм (Nepper-Christensen et al.: Beton-Bogen Cementfabrikkenestekniske Oplysningekontor. 2. Udgave 1985), эффективно герметизируя поверхность и предотвращая выход ионов кальция в воду, находящуюся в порах песка для засыпки стыков. Таким образом, в песке для заполнения стыков снова устанавливаются высокое значение ПАН и высокое значение pH, что обеспечивает поддержание равномерной подачи натрия. В небольшом объеме стыков предохраняющее от произрастания сорных трав действие нейтрализуется без каких-либо вредных воздействий на окружающую среду путем смешивания песка для заполне-4 009622 ния стыков с субстратом, в случае разрушения дорожного покрытия. Свойство снижения роста сорных трав сохраняется в песке для заполнения стыков (ПЗС) в случае смесей, для которых значения ПАН и ПОН выше 12 и 15% соответственно. Значения ПАН и ПОН для садовых и других почв около вымощенных площадей обычно значительно ниже величин, определенных для данного изобретения; обычно менее одной десятой указанных значений, или еще меньше. Следовательно, потребуется более 90% ПЗС(сухая масса), чтобы изменить значения ПАН и ПОН смесей почва/ПЗС до значений, которые, как известно, влияют на плодородие в отношении растений. Таким образом, малые количества (менее 10%) ПЗС, смешанного с нормальной почвой, не будут влиять на рост растений. Если песок для заполнения стыков со временем вытесняется из-за механического разрушения, стыки можно заполнить доверху для обновления свойств в отношении борьбы с сорными травами. Источник натрия в материале для заполнения стыков предпочтительно находится в твердой механически прочной форме, так что механические свойства песка сохраняются. В альтернативном случае добавка может быть в виде геля или в иной неопределенной пластичной форме, в этом случае объединенное тело из песка для засыпки и добавки сохраняет адекватные механические свойства для удовлетворительного функционирования песка для заполнения стыков. Общее описание пригодных добавок. Добавку можно выбрать из ряда природных обогащенных натрием минералов, например, содалита,анальцима, натриевого нефелина и других обогащенных натрием, медленно выщелачивающихся минералов. Кроме того, добавку можно выбрать из обогащенных натрием и приемлемых с точки зрения окружающей среды промышленных отходов, например, измельченного (и доведенного до нужного размера частиц) стекла из контейнеров для бывшего в употреблении стекла, полуфабрикатов обогащенных натрием предшественников для минерального или другого промышленного синтеза или использованных ионообменных по натрию материалов. Помимо свойств, приемлемых с точки зрения экологии, пригодные добавки должны обладать механической прочностью, близкой прочности частиц природного песка,и значением ПОН свежеприготовленного песка для заполнения стыков, которое предпочтительно составляет минимум 15%. В то же время скорость высвобождения натрия из добавки в находящуюся в порах песка воду при смачивании должна приводить к значению ПАН в воде, находящейся в порах, предпочтительно более 12. Для того чтобы обеспечить легко доступный источник натрия и сохранить натрий в песке для засыпки как можно дольше, часть натриевого стекла или все натриевое стекло можно заменить катионообменным материалом с центрами обмена, заполненными натрием. Этот катионообменный материал можно выбрать из материалов с низким содержанием калия и магния и с высоким сродством к обмену натрия на катионообменных центрах. Пригодными материалами могут быть цеолиты, глина, богатый гуминовой кислотой органический материал, углеродсодержащие материалы с большой площадью поверхности или другие материалы с подходящей катионной емкостью. Все эти материалы имеют механическую прочность, отличающуюся от прочности кварцевого песка, но могут придавать нежелательный цвет готовым стыкам. Кроме того, эти добавки могут также изменять реологические свойства песка для заполнения стыков. Следует отметить, что в реальном использовании предложенный класс добавок в песке для заполнения стыков можно сочетать с другими мерами по борьбе с сорными травами. Такие меры включают снижение пространства капиллярных пор в песке путем уплотнения и/или регулирования распределения частиц по размерам. Дополнительные возможности включают увеличение количества мелкой фазы в распределении по размерам частиц песка для заполнения стыков, придание водоотталкивающих свойств путем обработки поверхности песка, герметизацию стыка связующим/герметиком на основе приемлемых с точки зрения окружающей среды восков или другого связующего агента. Для того чтобы избежать отмеченных недостатков, связанных с неприемлемым цветом, для равномерной подачи натрия во времени, сохранения высокого значения pH в стыке, было обнаружено, что предпочтительной добавкой является натриевое силикатное стекло. В общем, было обнаружено, что наиболее эффективным агентом для получения всех характеристик, сохраняющим способность действовать на период до 10 лет, является смесь кварцевого песка и натриевого силикатного стекла. Как было обнаружено, эффективные смеси должны содержать более 0,5% силиката натрия, остальное составляет кварцевый песок. Для того чтобы сохранить соответствующее функционирование и избежать чрезмерной дороговизны смеси, было обнаружено, что добавка натриевого силикатного стекла должна составлять менее 20% (сухая масса). Эффективные смеси песков для заполнения стыков на основе кварцевого песка можно сделать также для дорожного покрытия из бетонных блоков, в которых кальций из бетона снижает значения ПАН ниже 12. При таких обстоятельствах доступность ионов кальция контролируется растворимостью и наличием гидроксида кальция в бетонных плитах, в то время как наличие ионов натрия контролируется растворимостью натриевого силикатного стекла в песке для заполнения стыков. Для того чтобы сделать эффективный в борьбе с сорными травами песок для заполнения стыков, добавка натриевого силикатного стекла должна быть в этих случаях выше 1% по сухой массе. И кварцевый песок, и натриевое силикатное стекло являются промышленно выпускаемыми продуктами.-5 009622 Примеры. Кварцевый песок имеет типичное значение ЕКО ниже 5 мг-экв/100 г. Так как натрий легко доступен из натриевого силикатного стекла, то единственным растворимым или способным к обмену катионом является натрий. Имеющееся в продаже натриевое силикатное стекло имеет типичный следующий состав: SiO2+Na2O минимум 99%. Массовое соотношение SiO2/Na2O=3,25. В воде этот материал будет медленно полностью разрушаться, причем скорость разложения зависит от смоченной поверхности. Химическая реакция выражается следующим уравнением:pH воды является функцией соотношения объема к твердому веществу, и самое высокое значениеpH достигается в наименьшем возможном объеме, достаточном для смачивания поверхности. Стандартный песок для заполнения стыков на основе имеющегося в продаже датского кварцевого песка третичного периода был испытан на предмет определения содержания воды в точке насыщения при условиях, когда воде было позволено свободно стекать. Было обнаружено, что содержание воды в массе песка, уплотненном в такой же степени, что и засыпка стыка, составляет 16,1 мас.%, в расчете на сухое твердое вещество. Была проведена серия испытаний с использованием стандартного кварцевого песка для заполнения стыков с добавлением, соответственно, 1 и 10 мас.%, силикатного стекла. К уплотненному слою этой смеси добавили деионизированную воду, имитирующую дождевую воду, при этом слой имел высоту 6 см, что является наиболее обычной высотой стыка для плит для мощения на основе цемента. Добавление воды регулировали так, чтобы это добавление было сбалансировано со стоком, сохраняя, таким образом,слой насыщенным водой, но не вызывая вытекания. Фиксировали количество объемов воды, равных объему слоя, проходящих через этот слой, и время от времени измеряли pH. Тест проводили в течение продолжительного периода времени свыше нескольких дней с несколькими перерывами и полным сливом. Таблица 1pH в кварцевом песке для заполнения стыков с добавкой Na-силиката Высокие значения pH были зарегистрированы после остановок, что соответствует теории, так как полный слив дает минимальный объем воды по сравнению с каждой конкретной смоченной поверхностью смеси. Вышеприведенное уравнение (1) для химической реакции показывает, что NaOH образуется, когда натриевое силикатное стекло растворяется, и что на каждый моль OH- высвобождается один моль Na+. Допустимую концентрацию (мольную концентрацию) [Ca]+[Mg] для воды в порах, необходимую для поддержания значения ПАН по меньшей мере 12, можно рассчитать из формулы, определяющей ПАН, следующим образом: ПАН=Концентрация[Na+]/корень квадратный из [(Концентрация [Ca]+Концентрация [Mg])/2]корень квадратный из [(Концентрация [Ca]+Концентрация[Mg])/2]=Концентрация [Na+]/ПАН Концентрация [Ca]+Концентрация [Mg]=2[Концентрация [Na+]/ПАН]2 В вышеприведенном уравнении концентрация означает мольная концентрация. Таблица 2 Значения ПАН, рассчитанные в зависимости от pH, смеси песка для заполнения стыков с натриевым силикатным стеклом в качестве добавки Как объясняется ниже, единственным другим катионом, присутствующим в воде, содержащейся в порах кварцевого песка с добавками натриевого силикатного стекла, будет Ca (поступающий из цементного теста бетонного блока), т.е. [Mg] равна или близка к 0; допустимая концентрация Ca для того, чтобы поддержать значение ПАН 12 в содержащейся в порах воде, указана в последней колонке справа в табл. 2.-6 009622 Преимуществом использования силиката натрия в качестве добавки является, кроме предпочтительного значения ПАН, также устойчиво высокое значение pH, которое само по себе может помочь предотвратить рост растений. Действительные измерения pH в песке для заполнения стыков по данному изобретению (см. табл. 3 ниже) после засыпки его в дорожное покрытие, состоящее из бетонных камней 10 на 20 см, дают соответственное значение pH около 10,9. Относительно высокое значение pH 10,36 было обнаружено в свежезасыпанном песке для заполнения стыков (без добавок). Это высокое значениеpH приписывают влиянию ионов кальция из цементного теста бетонных плит для мощения. Этот эффект уменьшается по мере того, как карбонизация образует корку на поверхности бетонных плит для мощения. Таблица 3 Измерения pH песка для заполнения стыков В Северной Европе годовое выпадение осадков составляет около 80 см, что означает, что каждый квадратный метр принимает 800 л в год. Было измерено, что впитывание в землю с замощенной территории составляет около 40%, если вода стекает с поверхности и учтено испарение. Таким образом, в расчете на год один квадратный метр дорожного покрытия пропускает максимум 320 л дождевой воды через свою поверхность, т.е. через песок для заполнения стыков. В случае стандартного стыка шириной 3 мм,глубиной 60 мм и для дорожного покрытия, выполненного из бетонных блоков 1020 см, один квадратный метр дорожного покрытия требует 4,1 кг песка для заполнения стыков. В качестве примера, 6% содержание силиката натрия означает, что 2,5 моль натрия доступно для растворения на квадратном метре дорожного покрытия. В расчете на связанную с pH растворимость натрия, приведенную в табл. 1, была проведена оценка связанного с этим времени. В предположении впитывания 320 л в год на квадратный метр дорожного покрытия. Таблица 4 Схема растворения для силиката натрия в зависимости от pH Литры воды, необходимой для растворения всего натриевого стекла, содержащегося в смеси для засыпки стыков Величины растворения рассчитаны из предположения, что все натриевое силикатное стекло удаляется из смесей песка для засыпки при различных концентрациях добавки. В действительном случае измерения pH in situ в готовом дорожном покрытии из бетонных блоков с 6% добавкой дают значения pH от 10,5 до 10,9, что указывает на время существования полного функционирования песка для заполнения стыков от 7,8 до 22 лет. Этот расчет не учитывает засыпку время от времени верхней части в процессе ухода, когда/если песок в стыках физически удаляется. Испытания на произрастание сорных трав. Различные смеси были испытаны для прорастания и роста в течение длительного периода в лабораторных условиях с искусственным освещением в течение 12 ч (флуоресцентные лампы дневного света) и отсутствием освещения в течение 12 ч. Основа была приготовлена в пластиковых цветочных горшках-7 009622 диаметром 8 см при заполнении испытуемым материалом на 6 см. Полив осуществляли периодически, так, чтобы все время избегать высыхания основы. В каждом горшке были равномерно распределены 50 семян рапса, и основа была выставлена на свет, как описано. Количество проросших семян в каждом горшке регистрировали, как описано в таблице ниже. Таблица 5 Испытание на прорастание с выбором добавки Прорастание семян, рапс Кварцевый песок в вышеприведенной табл. 5 относится к стандартному кварцевому песку для заполнения стыков. Подобный же тест с 1% добавкой силиката натрия в таких же условиях не дал прорастания в горшках с добавкой, но дал прорастание до 25 в стандартном кварцевом песке для засыпки без добавок. Рапс и одуванчик являются наиболее частыми и легко вырастающими сорными травами в заполнении стыков. Результаты теста на прорастание в различных средах в сравнении с песком, подготовленным в соответствии с данным изобретением, описаны ниже в табл. 6. Таблица 6 Тест на прорастание сорных трав (ПЗС=песок для заполнения стыков,6%=6% натриевого силикатного стекла) Тест на прорастание сорных трав (18 дней) Однолетний рапс (капуста полевая) (Роа annua) Одуванчик (Taraxacum officinale) Целью данного изобретения является обеспечение приемлемой с точки зрения окружающей среды смеси для заполнения стыков, которая не позволяет сорным травам расти в стыках в течение продолжи-8 009622 тельного периода времени, например 5 лет. Целью данного изобретения является обеспечение смеси, которая оказывает ингибирующее действие на рост растений. Целью данного изобретения является обеспечение смеси для заполнения стыков, которую можно использовать с очень широким диапазоном камней для мощения. Целью данного изобретения является обеспечение смеси для заполнения стыков, которую просто укладывать, которая дает соответствующее уплотнение после заполнения стыков, обеспечивает достаточно сильное сцепление между отдельными камнями дорожного покрытия, чтобы они работали как одна плита, а также обеспечивает присущую ей эластичность, допускающую значительные внутренние перемещения. Целью данного изобретения является обеспечение дешевой смеси для заполнения стыков. Целью данного изобретения является обеспечение смеси для заполнения стыков с приемлемым цветом, соответствующим камню для мощения. Эти цели достигаются посредством следующих воплощений. В одном из воплощений обеспечена смесь по п.1. Термин дорожные покрытия и т.п. обозначает поверхностную конструкцию, выполненную из камней для мощения, где эти камни для мощения соединены вместе, что приводит к образованию стыков между парами соседних камней. Камни для мощения могут быть выполнены из ряда природных и полученных в промышленности каменных материалов, таких как плиты, бетонные блоки, булыжник, гранитные блоки или другие материалы, пригодные для этой цели. Песок может быть существующим в природе кварцевым песком, в котором отдельные зерна минералов представляют собой в основном кварц, определяемый как минерал, в котором атомы кремния соединены атомами кислорода в сложную структуру. Этот песок может иметь естественные примеси. Можно также использовать ил, принимая во внимание, что различие между песком и илом сводится к различию в размере частиц, при этом ил имеет раза в два меньший размер частиц. Песок предпочтительно имеет низкое содержание калия K+ и магния Mg2+. Этот песок может также быть смесью кварцевого песка и одного или более некварцевых песков. В данном контексте термин кварцевый песок используют для обозначения обломочных отложений, содержащих более 90% кварца и с размерами зерен от 0,06 до 2 мм, что является общепринятой классификацией для специалистов-геологов. В промышленности эта жесткая система размеров зерна является несколько более расплывчатой, обычно допуская выход примерно на 5% за пределы указанного диапазона, т.е. на 5% мельче, чем 0,06 и на 5% крупнее, чем 2 мм. Таким образом, в общетехническом применении пески, для которых 90% размеров зерен попадают в вышеупомянутые границы, считаются песком. Устойчивое высвобождение натрия обозначает, что натрий высвобождается из содержащего натрий вещества в водную фазу, находящуюся в контакте с содержащим натрий веществом, с контролируемой скоростью в течение длительного периода времени. Натрий оказывает ингибирующее воздействие на рост растений. Контролируемая скорость обозначает, что концентрация натрия в водной фазе поддерживается в желаемых пределах в течение продолжительного периода времени. Желаемые пределы представляют собой пределы, в которых концентрация натрия в водной фазе является эффективной гербицидной концентрацией, предотвращающей, таким образом, рост сорных трав. Продолжительный период времени может составлять по меньшей мере 2 года, например, по меньшей мере 3 года, например по меньшей мере 5 лет, например по меньшей мере 10 лет, например по меньшей мере 20 лет. Содержащее натрий вещество представляет собой частицы и может иметь размер частиц, сопоставимый с размером частиц песка. Смесь может быть насыщена водной фазой. Насыщенная водой смесь определяется как смесь, смоченная водой, когда смесь не может быть смочена более без просачивания и выплескивания избытка воды из смеси. Вода в насыщенной водой смеси обычно присутствует в порах между частицами смеси. В следующих воплощениях обеспечены смеси по пп.2 и 3. Смесь для заполнения стыков по пп.1 и 2, где мольная концентрация ионов кальция [Ca] составляет 2,5 Е-02 или менее. Неожиданно эксперименты показали, что даже в случае смесей, в которых кальций присутствует в равновесии с твердым гидроксидом кальция, т.е. концентрация кальция является насыщенной в результате вымывания гидроксида кальция из цементного теста бетонных камней для мощения в песок для заполнения стыков, которые содержат добавку по данному изобретению, рост растений замедляется. В следующем воплощении обеспечена смесь по п.4. В следующем воплощении обеспечена смесь по п.5. Пункты 4 и 5 касаются описания соответствующих значений ПАН и ПОН, определение которых приведено в тексте. В следующем воплощении обеспечена смесь по п.6. Допустимое количество добавки определяется экономическими соображениями и сохранением приемлемых с позиций окружающей среды выделяемых в окружающую почву количеств натрия.-9 009622 В следующем воплощении обеспечена смесь по п.7. Смесь для заполнения стыков по любому из предшествующих пунктов, где содержащее натрий вещество включает одно или более чем одно вещество, выбранное из группы, состоящей из содержащих натрий силикатов, таких как один или более чем один натриевый фельдшпатоид, например натриевый фельдшпатоид, выбранный из группы, состоящей из содалитов, анальцимов, натриевых нефелинов, других промышленно получаемых стекол или отходов, имеющих в основном такой же химический состав,как природные минералы или кальциевое силикатное стекло. Содержащие натрий вещества могут быть горными ископаемыми или минералами. Ископаемый материал силикатного происхождения является предпочтительным из-за его изобилия (около 90% земной коры составляют силикаты) и из-за его совместимости с почвами, в которых минеральные вещества составляют очень существенную часть. Используют один из многих находящихся в природе силикатов,способных выделять ионы натрия в водную фазу. Во многих отраслях промышленности различные стекловидные продукты имеют состав, как у разновидности кальциевого силикатного стекла, известного с давних времен и используемого в таких продуктах, как плоское стекло для окон или тарное стекло для бутылок. Известны стекловидные шлаки с электростанций, сталеплавильных заводов или подобных образующих шлак процессов, и их химия соответствует данному способу. Смесь для заполнения стыков, где содержащим натрий веществом является содалит, а массовое соотношение, определяемое как масса содалита/масса песка, находится между 0,5/99,5 и 10/90, например между 1/99 и 5/95. Эта смесь представляет собой предпочтительное воплощение данного изобретения. Содалиты и кварцевый песок могут содержать примеси. Содалиты могут быть представлены одним или более чем одним минералом, выбранным из гаюина, лазурита, нозеана, содалита. Смесь для заполнения стыков, где содержащее натрий вещество включает одно или более чем одно вещество, выбранное из группы, состоящей из натриевых силикатных стекол. Эта смесь представляет собой более предпочтительное воплощение данного изобретения. Эта группа стекол включает различные соотношения натрия, связанного в каркасе сложного силиката в различных мольных соотношениях SiO2/Na2O. Можно использовать содержащее натрий стекло,например натриевое силикатное стекло, включающее жидкое стекло, растворимое стекло, силикат натрия, ортосиликат натрия, натриевую соль кремниевой кислоты. Натриевое силикатное стекло имеет номинальную структуру Na4O4Si и может содержать примеси. Другими катионами кроме натрия, приемлемыми в этой группе стекол, являются алюминий и железо, в то время как стекла, содержащие Mg, Са и K+, приемлемы только в том случае, если эти элементы не изменяют значения ПАН и ПОН. Смесь для заполнения стыков, где содержащее натрий вещество представляет собой натриевое силикатное стекло, а массовое соотношение, определяемое как масса натриевого силикатного стекла/масса песка, составляет от 0,5/99,5 до 10/90, например от 1/99 до 5/95. Эта смесь представляет собой наиболее предпочтительное воплощение данного изобретения. Смесь для заполнения стыков, где содержащее натрий вещество включает один или более чем один катионообменный материал, выбранный из группы, состоящей из цеолитов, глин, органических материалов, включающих гуминовую кислоту, ионообменных полимерных материалов, углеродсодержащих материалов с большой площадью поверхности, причем эти катионообменные материалы обладают центрами обмена по ионам Na+. Катионообменные материалы могут быть существующими в природе или искусственно изготовленными материалами. Существующие в природе материалы включают цеолиты, глины, алюмосиликаты и органические материалы, содержащие гуминовую кислоту и углеродсодержащие материалы с большой площадью поверхности. Искусственные катионообменные материалы могут быть ионообменными полимерными материалами, которые представляют собой полимерные материалы, смеси и композиции, которые могут быть переведены в ионообменные материалы путем химических реакций, а также смеси материалов, по меньшей мере один из которых является ионообменным материалом или способен к формированию ионообменного материала, и который склонен к образованию ионообменного материала. Типичными катионными группами, образующими таким образом катионные ионообменные полимерные материалы, являются группы сульфоновой кислоты (-SO3H), карбоновой кислоты (-СООН), гидроксила (-ОН) и фосфорной кислоты (-РО 3 Н 2). Этимполимерным материалом может быть смола, например полистирол с большой поверхностью. Катионообменный материал можно выбрать из материалов с низким содержанием кальция и магния, а также он может иметь большое сродство к обмену натрия на катионообменных активных центрах. Этот катионообменный материал включает активные центры обмена с ионами натрия, которые могут существовать естественным образом, а могут быть введены в эти активные центры искусственно. Такая смесь обеспечивает достаточную подачу натрия, и в то же время очень низкую доступность кальция, магния и других элементов, существенных для роста растений.- 10009622 В следующем воплощении обеспечена смесь по п.8. Смесь для заполнения стыков по любому из предшествующих пунктов, где песок представляет собой смесь кварцевого песка и одного или более чем одного некварцевого песка, причем массовое соотношение, определенное как масса кварцевого песка/масса песка, составляет 70/30 или более, например 90/10 или более, например 95/5 или более, например 99/1 или более, например 99,9/1 или более, и средний размер частиц песка составляет от 0,05 до 5 мм, например от 0,05 до 3 мм, от 0,05 до 2 мм, от 0,05 до 1 мм. Обеспечено применение смеси по любому из пп.1-8 для борьбы с сорными травами. В других аспектах данного изобретения могут быть использованы технологии заполнения стыков,например оптимизация распределения частиц по размерам для получения компактной поверхности стыка,повышение водоотталкивающих свойств всего песка для заполнения стыков или части песка для заполнения стыков путем обработки силиконом или другим агентом со сходным действием. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Смесь для заполнения стыков в дорожном покрытии и т.п., состоящая, по существу, из песка и по меньшей мере одного содержащего натрий вещества, которое способно обеспечивать устойчивое высвобождение натрия в водную фазу, находящуюся в контакте с этим содержащим натрий веществом, и при смачивании дождевой водой поддерживать в водной фазе, заполняющей поры песка для заполнения стыков, эффективную гербицидную концентрацию натрия, причем эта смесь для заполнения стыков имеет начальное значение показателя адсорбции натрия в водной фазе, составляющее 10 или более, а эффективная гербицидная концентрация натрия в водной фазе определена как мольная концентрация ионов натрия, [Na+], где [Na+] составляет 10-6 или более. 2. Смесь для заполнения стыков по п.1, в которой начальное значение показателя адсорбции натрия в водной фазе составляет 12 или более, предпочтительно 14 или более. 3. Смесь для заполнения стыков по п.1 или 2, в которой [Na+] составляет 10-5 или более, предпочтительно 10-4 или более, более предпочтительно 10-3 или более. 4. Смесь для заполнения стыков по любому из пп.1-3, в которой мольная концентрация ионов кальция [Са] составляет 2,5 Е-02 или менее. 5. Смесь для заполнения стыков по любому из пп.1-3, в которой эта смесь для заполнения стыков имеет значение содержания способного к обмену натрия, составляющее 12% или более, например 15% или более, например 18% или более. 6. Смесь для заполнения стыков по любому из пп.1-5, в которой масса содержащего натрий вещества(веществ)/масса песка составляет от 0,5/99,5 до 10/90, например от 1/99 до 5/95. 7. Смесь для заполнения стыков по любому из пп.1-6, в которой содержащее натрий вещество включает одно или более чем одно вещество, выбранное из группы, состоящей из содержащих натрий силикатов, например один или более чем один натриевый фельдшпатоид, например натриевый фельдшпатоид, выбранный из группы, состоящей из содалитов, анальцимов, натриевых нефелинов, и других промышленно получаемых стекол или отходов, имеющих, по существу, такой же химический состав, как природные минералы или кальциевое силикатное стекло, или в которой содержащим натрий веществом является содалит, причем массовое соотношение, определяемое как масса содалита/масса песка, составляет от 0,5/99,5 до 10/90, например от 1/99 до 5/95, или в которой содержащее натрий вещество включает одно или более чем одно вещество, выбранное из группы, состоящей из натриевых силикатных стекол,или в которой содержащее натрий вещество представляет собой натриевое силикатное стекло, причем массовое соотношение, определяемое как масса натриевого силикатного стекла/масса песка, составляет от 0,5/99,5 до 10/90, например от 1/99 до 5/95, или в которой содержащее натрий вещество включает один или более чем один катионообменный материал, выбранный из группы, состоящей из цеолитов,глин, органических материалов, включающих гуминовую кислоту, ионообменных полимерных материалов, углеродсодержащих материалов с большой площадью поверхности, причем эти катионообменные материалы обладают центрами обмена по ионам Na+. 8. Смесь для заполнения стыков по любому из пп.1-7, в которой песок представляет собой смесь кварцевого песка и одного или более чем одного некварцевого песка, а массовое соотношение, определенное как масса кварцевого песка/масса песка, составляет 70/30 или более, например 90/10 или более,например 95/5 или более, например 99/1 или более, например 99,9/1 или более, при этом средний размер частиц песка составляет от 0,05 до 5 мм, например от 0,05 до 3 мм, от 0,05 до 2 мм, от 0,05 до 1 мм.
