Усовершенствованный замок, приводимый в действие ключом

Номер патента: 3487

Опубликовано: 26.06.2003

Авторы: Купман Джейкоб, Форрестер Алан Джон

Есть еще 4 страницы.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

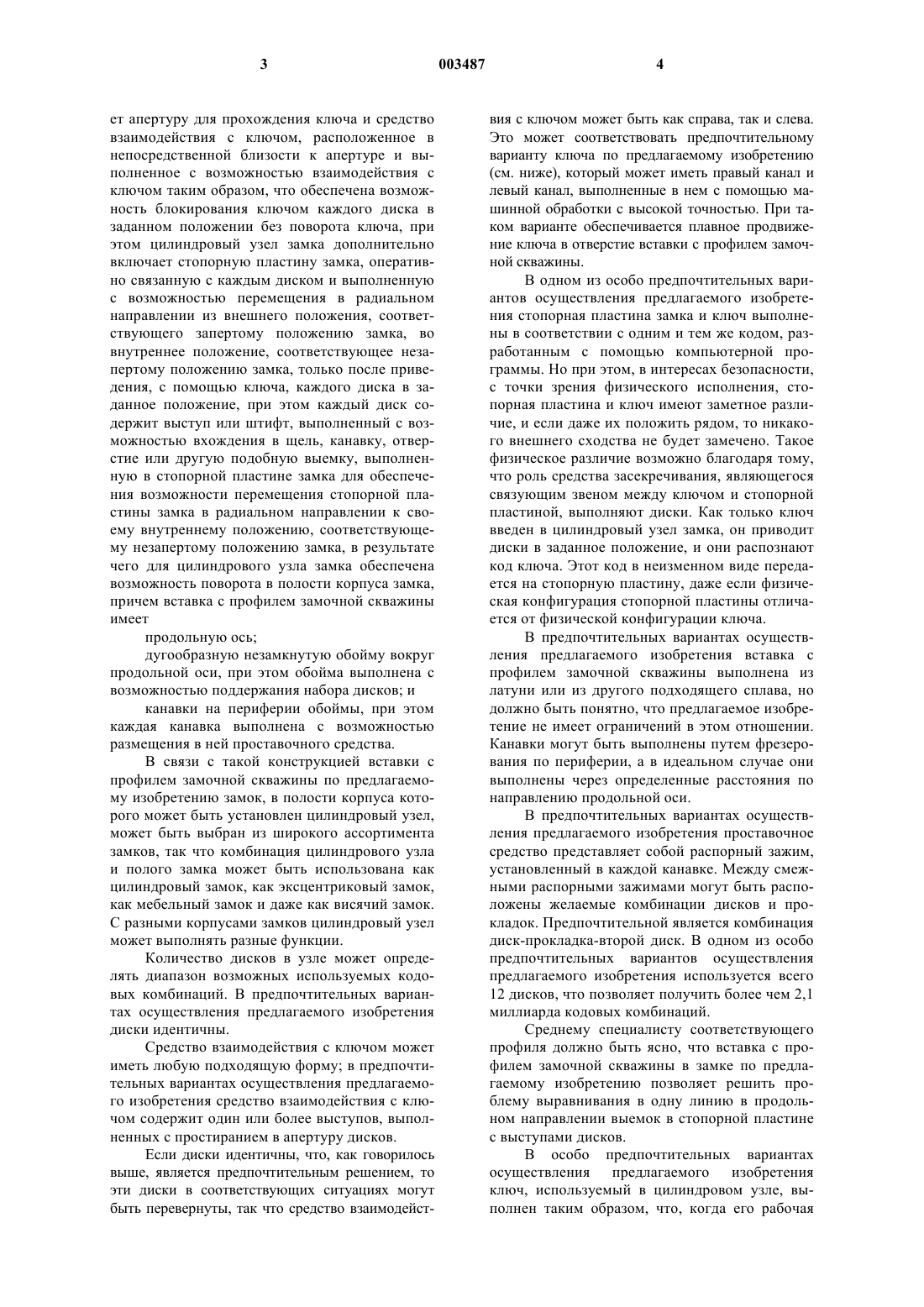

1. Вставка с профилем замочной скважины для цилиндрового узла замка, приводимого в действие ключом, при этом цилиндровый узел выполнен с возможностью установки внутри полости корпуса замка и поворота там при незапертом положении цилиндрового узла замка, при этом цилиндровый узел замка дополнительно имеет набор дисков, каждый из которых имеет апертуру для прохождения ключа и средство взаимодействия с ключом, расположенное в непосредственной близости к апертуре и выполненное с возможностью взаимодействия с ключом таким образом, что обеспечена возможность блокирования ключом каждого диска в заданном положении без поворота ключа, при этом цилиндровый узел замка дополнительно включает стопорную пластину замка, оперативно связанную с каждым диском и выполненную с возможностью перемещения в радиальном направлении из внешнего положения, соответствующего запертому положению замка, во внутреннее положение, соответствующее незапертому положению замка, только после приведения, с помощью ключа, каждого диска в заданное положение, при этом каждый диск содержит выступ или штифт, выполненный с возможностью вхождения в щель, канавку, отверстие или другую подобную выемку, выполненную в стопорной пластине замка для обеспечения возможности перемещения стопорной пластины замка в радиальном направлении к своему внутреннему положению, соответствующему незапертому положению замка, в результате чего для цилиндрового узла замка обеспечена возможность поворота в полости корпуса замка, отличающаяся тем, что вставка с профилем замочной скважины имеет

продольную ось,

дугообразную незамкнутую обойму вокруг продольной оси, при этом обойма выполнена с возможностью поддержания набора дисков, и

канавки на периферии обоймы, причем каждая канавка выполнена с возможностью размещения в ней проставочного средства.

2. Вставка с профилем замочной скважины по п.1, в которой проставочное средство представляет собой распорный зажим.

3. Цилиндровый узел замка, содержащий вставку с профилем замочной скважины по п.2.

4. Цилиндровый узел замка по п.3, в котором диски идентичны.

5. Цилиндровый узел по п.4, в котором, по меньшей мере, один из дисков перевернут по отношению, по меньшей мере, к одному другому диску или по отношению к другим дискам.

6. Цилиндровый узел по любому из пп.3-5, в котором средство взаимодействия с ключом имеет один или более выступов, выполненных с простиранием в апертуру диска.

7. Цилиндровый узел замка по любому из пп.3-6, в котором между одним распорным зажимом, установленным на обойме вставки с профилем замочной скважины, и другим распорным зажимом, установленным на обойме вставки с профилем замочной скважины, расположены один диск, шайба и другой диск.

8. Цилиндровый узел замка по любому из пп.3-7 в сочетании с ключом для приведения в действие цилиндрового узла замка, при этом на ключе имеется, по меньшей мере, один ориентированный, в целом, в продольном направлении зигзагообразный канал, выполненный с углублением относительно кривой поверхности, при этом зигзагообразный канал выполнен с возможностью размещения в нем средств взаимодействия с ключом каждого диска.

9. Сочетание по п.8, в котором ключ имеет два зигзагообразных канала.

10. Сочетание по п.9, в котором два зигзагообразных канала на ключе являются сообщающимися.

11. Сочетание по любому из пп.8-10, в котором, когда ключ вставлен во вставку с профилем замочной скважины, искривленная поверхность ключа и внешняя поверхность незамкнутой дугообразной обоймы вставки с профилем замочной скважины образуют в поперечном сечении окружность.

12. Колпачковая заглушка для цилиндрового узла замка, снабженного стопорной пластиной, при этом в обычном состоянии колпачковая заглушка находится в блокированном зацеплении со стопорной пластиной, при этом цилиндровый узел выполнен с возможностью приведения его в действие с помощью первого ключа, а колпачковая заглушка выполнена с возможностью ее освобождения от вышеупомянутого блокированного зацепления со стопорной пластиной с помощью второго ключа, причем использование первого ключа для этой цели невозможно.

13. Цилиндровый узел замка, включающий колпачковую заглушку по п.12.

14. Цилиндровый узел замка по любому из пп.3-7, включающий колпачковую заглушку по п.12.

15. Первый ключ для приведения в действие цилиндрового узла замка по любому из пп.13 или 14, выполненный с возможностью преобразования во второй ключ.

16. Первый ключ по п.15, в той его части, которая зависима от п.14, имеющий несколько зигзагообразных каналов, выполненных на ключе с углублением относительно его искривленной поверхности, при этом зигзагообразные каналы выполнены с возможностью помещения в них средств взаимодействия c ключом всех дисков.

17. Первый ключ по п.16, в котором выполнены два зигзагообразных канала, сообщающихся между собой.

18. Первый ключ по любому из пп.16 или 17, искривленная поверхность которого, когда он вставлен во вставку с профилем замочной скважины, вместе с внешней поверхностью незамкнутой дугообразной обоймы вставки с профилем замочной скважины образует в поперечном сечении окружность.

19. Первый ключ по любому из пп.15-18, выполненный с возможностью преобразования его во второй ключ путем удаления части материала в области его искривленной поверхности.

20. Первый ключ по любому из пп.15-18, имеющий подвижное средство, выполненное с возможностью перемещения между первым положением, в котором он может быть функционально использован как первый ключ, и вторым положением, в котором он может быть функционально использован как второй ключ.

21. Первый ключ по п.20, в котором подвижное средство представляет собой манжетку, установленную на его ножке.

22. Второй ключ для приведения в действие цилиндрового узла замка по любому из пп.13 или 14, полученный путем преобразования из первого ключа.

23. Второй ключ для освобождения колпачковой заглушки по п.12 от цилиндрового узла замка, имеющий подвижный элемент и выполненный с возможностью освобождения колпачковой заглушки только тогда, когда подвижный элемент находится в выбранном положении.

24. Второй ключ по п.23, в котором подвижный элемент представляет собой манжетку, установленную на ножке ключа и выполненную с возможностью перемещения от выбранного положения до другого положения, в котором возможность освобождения колпачковой заглушки исключена.

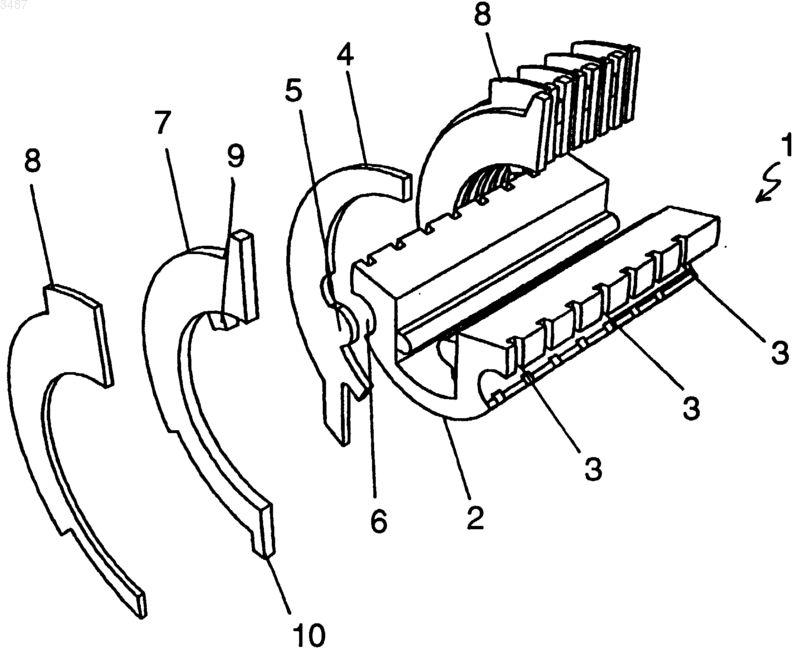

Рисунок 1



Текст

Смотреть все

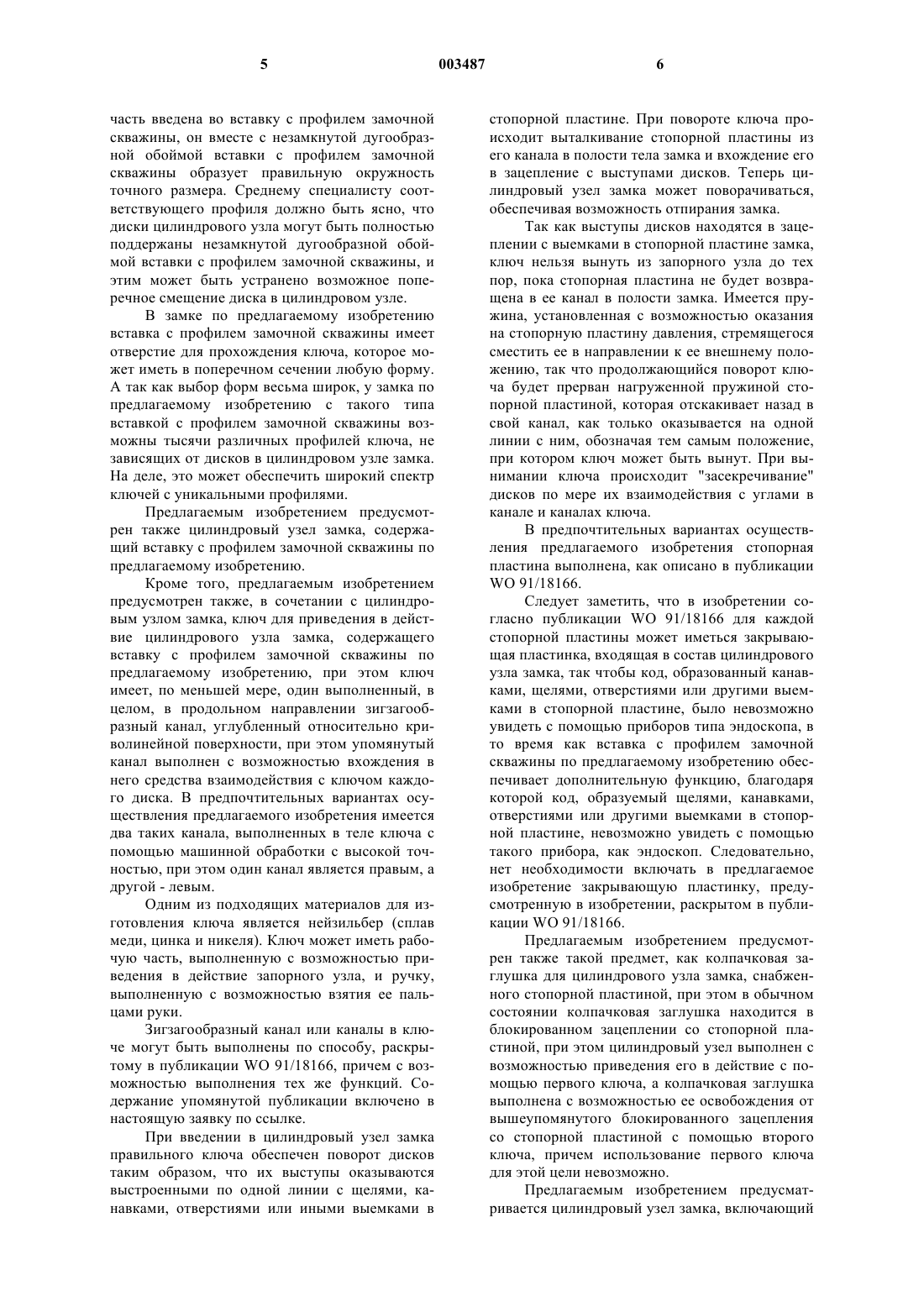

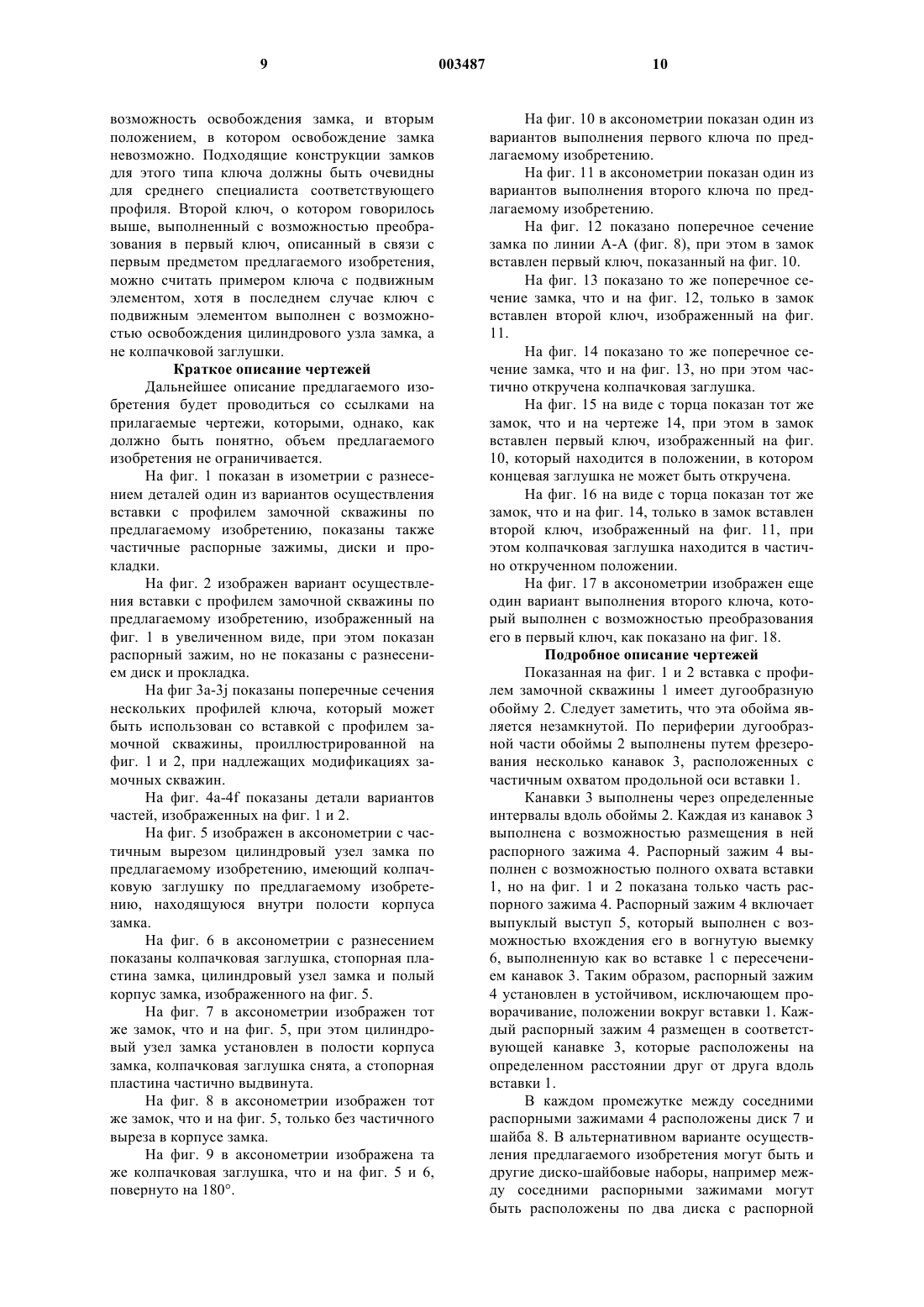

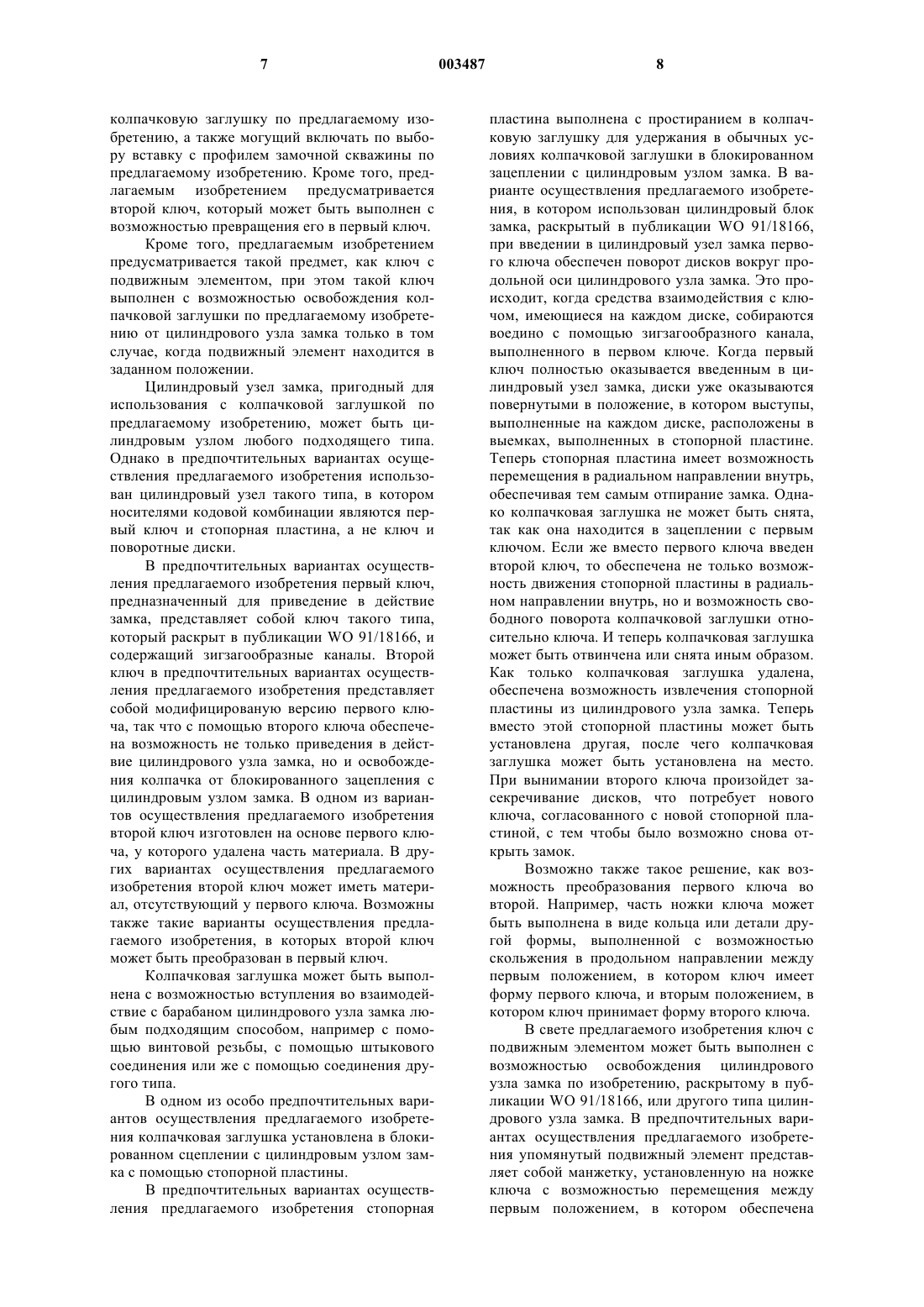

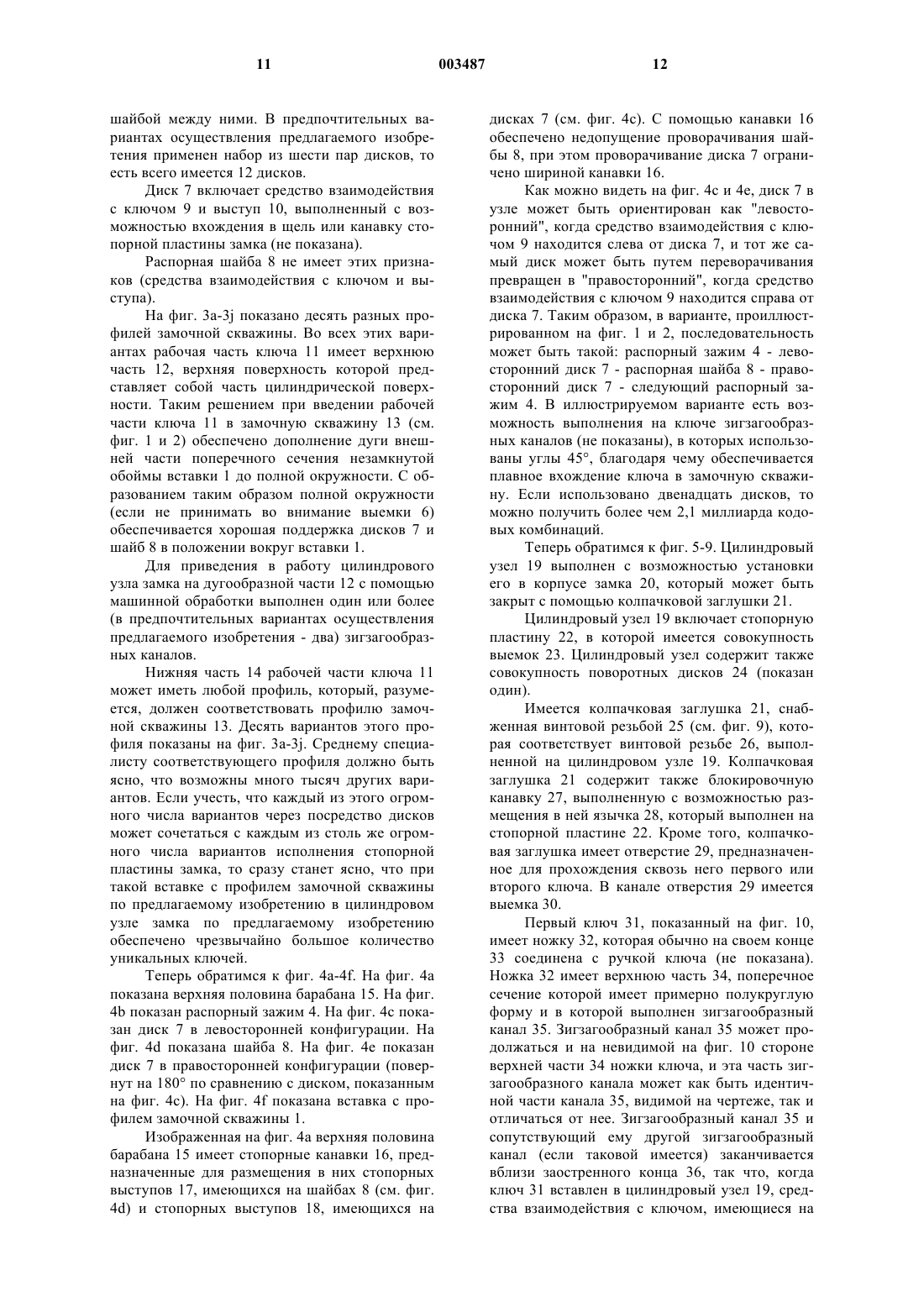

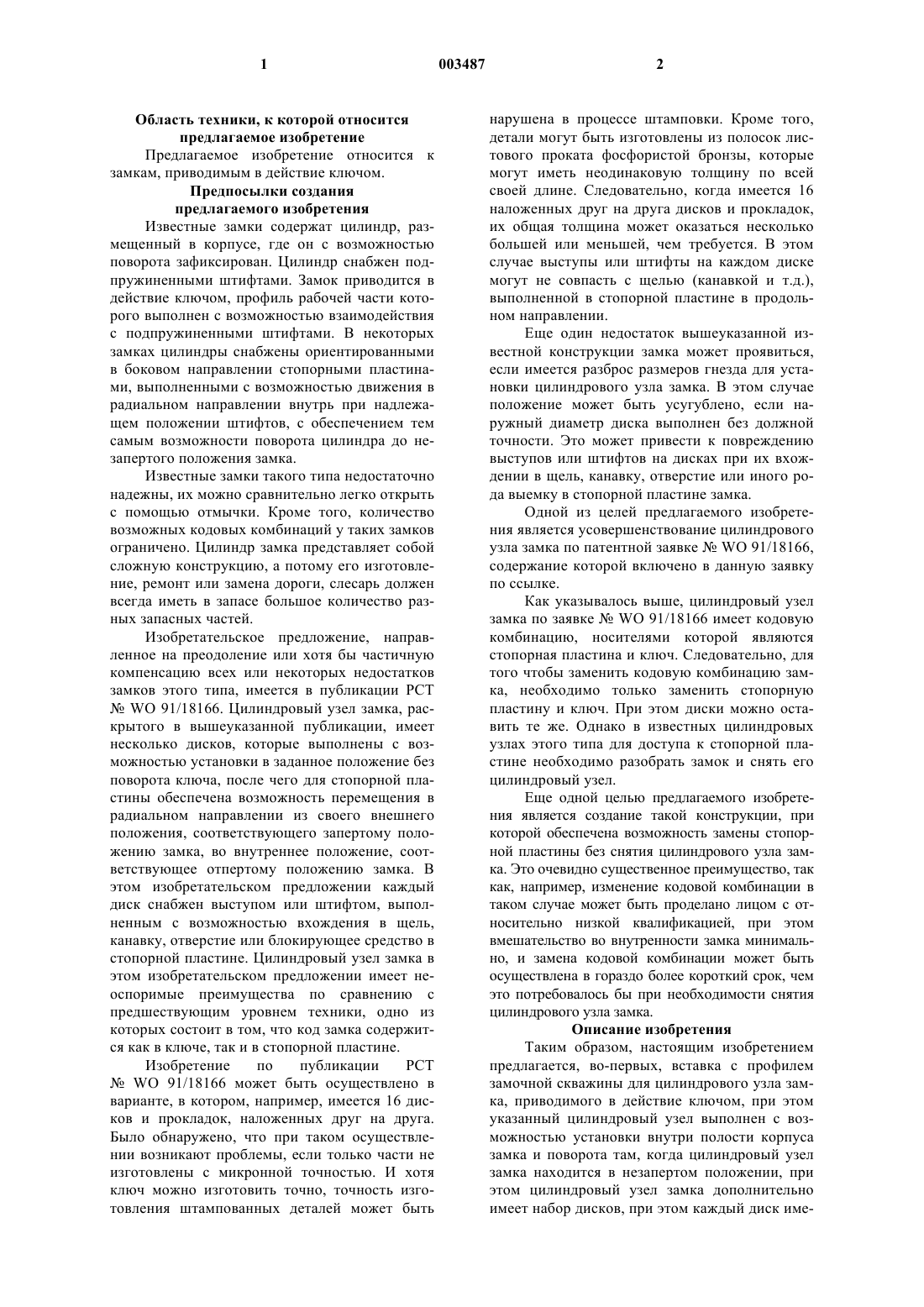

1 Область техники, к которой относится предлагаемое изобретение Предлагаемое изобретение относится к замкам, приводимым в действие ключом. Предпосылки создания предлагаемого изобретения Известные замки содержат цилиндр, размещенный в корпусе, где он с возможностью поворота зафиксирован. Цилиндр снабжен подпружиненными штифтами. Замок приводится в действие ключом, профиль рабочей части которого выполнен с возможностью взаимодействия с подпружиненными штифтами. В некоторых замках цилиндры снабжены ориентированными в боковом направлении стопорными пластинами, выполненными с возможностью движения в радиальном направлении внутрь при надлежащем положении штифтов, с обеспечением тем самым возможности поворота цилиндра до незапертого положения замка. Известные замки такого типа недостаточно надежны, их можно сравнительно легко открыть с помощью отмычки. Кроме того, количество возможных кодовых комбинаций у таких замков ограничено. Цилиндр замка представляет собой сложную конструкцию, а потому его изготовление, ремонт или замена дороги, слесарь должен всегда иметь в запасе большое количество разных запасных частей. Изобретательское предложение, направленное на преодоление или хотя бы частичную компенсацию всех или некоторых недостатков замков этого типа, имеется в публикации РСТWО 91/18166. Цилиндровый узел замка, раскрытого в вышеуказанной публикации, имеет несколько дисков, которые выполнены с возможностью установки в заданное положение без поворота ключа, после чего для стопорной пластины обеспечена возможность перемещения в радиальном направлении из своего внешнего положения, соответствующего запертому положению замка, во внутреннее положение, соответствующее отпертому положению замка. В этом изобретательском предложении каждый диск снабжен выступом или штифтом, выполненным с возможностью вхождения в щель,канавку, отверстие или блокирующее средство в стопорной пластине. Цилиндровый узел замка в этом изобретательском предложении имеет неоспоримые преимущества по сравнению с предшествующим уровнем техники, одно из которых состоит в том, что код замка содержится как в ключе, так и в стопорной пластине. Изобретение по публикации РСТWО 91/18166 может быть осуществлено в варианте, в котором, например, имеется 16 дисков и прокладок, наложенных друг на друга. Было обнаружено, что при таком осуществлении возникают проблемы, если только части не изготовлены с микронной точностью. И хотя ключ можно изготовить точно, точность изготовления штампованных деталей может быть 2 нарушена в процессе штамповки. Кроме того,детали могут быть изготовлены из полосок листового проката фосфористой бронзы, которые могут иметь неодинаковую толщину по всей своей длине. Следовательно, когда имеется 16 наложенных друг на друга дисков и прокладок,их общая толщина может оказаться несколько большей или меньшей, чем требуется. В этом случае выступы или штифты на каждом диске могут не совпасть с щелью (канавкой и т.д.),выполненной в стопорной пластине в продольном направлении. Еще один недостаток вышеуказанной известной конструкции замка может проявиться,если имеется разброс размеров гнезда для установки цилиндрового узла замка. В этом случае положение может быть усугублено, если наружный диаметр диска выполнен без должной точности. Это может привести к повреждению выступов или штифтов на дисках при их вхождении в щель, канавку, отверстие или иного рода выемку в стопорной пластине замка. Одной из целей предлагаемого изобретения является усовершенствование цилиндрового узла замка по патентной заявкеWО 91/18166,содержание которой включено в данную заявку по ссылке. Как указывалось выше, цилиндровый узел замка по заявкеWО 91/18166 имеет кодовую комбинацию, носителями которой являются стопорная пластина и ключ. Следовательно, для того чтобы заменить кодовую комбинацию замка, необходимо только заменить стопорную пластину и ключ. При этом диски можно оставить те же. Однако в известных цилиндровых узлах этого типа для доступа к стопорной пластине необходимо разобрать замок и снять его цилиндровый узел. Еще одной целью предлагаемого изобретения является создание такой конструкции, при которой обеспечена возможность замены стопорной пластины без снятия цилиндрового узла замка. Это очевидно существенное преимущество, так как, например, изменение кодовой комбинации в таком случае может быть проделано лицом с относительно низкой квалификацией, при этом вмешательство во внутренности замка минимально, и замена кодовой комбинации может быть осуществлена в гораздо более короткий срок, чем это потребовалось бы при необходимости снятия цилиндрового узла замка. Описание изобретения Таким образом, настоящим изобретением предлагается, во-первых, вставка с профилем замочной скважины для цилиндрового узла замка, приводимого в действие ключом, при этом указанный цилиндровый узел выполнен с возможностью установки внутри полости корпуса замка и поворота там, когда цилиндровый узел замка находится в незапертом положении, при этом цилиндровый узел замка дополнительно имеет набор дисков, при этом каждый диск име 3 ет апертуру для прохождения ключа и средство взаимодействия с ключом, расположенное в непосредственной близости к апертуре и выполненное с возможностью взаимодействия с ключом таким образом, что обеспечена возможность блокирования ключом каждого диска в заданном положении без поворота ключа, при этом цилиндровый узел замка дополнительно включает стопорную пластину замка, оперативно связанную с каждым диском и выполненную с возможностью перемещения в радиальном направлении из внешнего положения, соответствующего запертому положению замка, во внутреннее положение, соответствующее незапертому положению замка, только после приведения, с помощью ключа, каждого диска в заданное положение, при этом каждый диск содержит выступ или штифт, выполненный с возможностью вхождения в щель, канавку, отверстие или другую подобную выемку, выполненную в стопорной пластине замка для обеспечения возможности перемещения стопорной пластины замка в радиальном направлении к своему внутреннему положению, соответствующему незапертому положению замка, в результате чего для цилиндрового узла замка обеспечена возможность поворота в полости корпуса замка,причем вставка с профилем замочной скважины имеет продольную ось; дугообразную незамкнутую обойму вокруг продольной оси, при этом обойма выполнена с возможностью поддержания набора дисков; и канавки на периферии обоймы, при этом каждая канавка выполнена с возможностью размещения в ней проставочного средства. В связи с такой конструкцией вставки с профилем замочной скважины по предлагаемому изобретению замок, в полости корпуса которого может быть установлен цилиндровый узел,может быть выбран из широкого ассортимента замков, так что комбинация цилиндрового узла и полого замка может быть использована как цилиндровый замок, как эксцентриковый замок,как мебельный замок и даже как висячий замок. С разными корпусами замков цилиндровый узел может выполнять разные функции. Количество дисков в узле может определять диапазон возможных используемых кодовых комбинаций. В предпочтительных вариантах осуществления предлагаемого изобретения диски идентичны. Средство взаимодействия с ключом может иметь любую подходящую форму; в предпочтительных вариантах осуществления предлагаемого изобретения средство взаимодействия с ключом содержит один или более выступов, выполненных с простиранием в апертуру дисков. Если диски идентичны, что, как говорилось выше, является предпочтительным решением, то эти диски в соответствующих ситуациях могут быть перевернуты, так что средство взаимодейст 003487 4 вия с ключом может быть как справа, так и слева. Это может соответствовать предпочтительному варианту ключа по предлагаемому изобретению(см. ниже), который может иметь правый канал и левый канал, выполненные в нем с помощью машинной обработки с высокой точностью. При таком варианте обеспечивается плавное продвижение ключа в отверстие вставки с профилем замочной скважины. В одном из особо предпочтительных вариантов осуществления предлагаемого изобретения стопорная пластина замка и ключ выполнены в соответствии с одним и тем же кодом, разработанным с помощью компьютерной программы. Но при этом, в интересах безопасности,с точки зрения физического исполнения, стопорная пластина и ключ имеют заметное различие, и если даже их положить рядом, то никакого внешнего сходства не будет замечено. Такое физическое различие возможно благодаря тому,что роль средства засекречивания, являющегося связующим звеном между ключом и стопорной пластиной, выполняют диски. Как только ключ введен в цилиндровый узел замка, он приводит диски в заданное положение, и они распознают код ключа. Этот код в неизменном виде передается на стопорную пластину, даже если физическая конфигурация стопорной пластины отличается от физической конфигурации ключа. В предпочтительных вариантах осуществления предлагаемого изобретения вставка с профилем замочной скважины выполнена из латуни или из другого подходящего сплава, но должно быть понятно, что предлагаемое изобретение не имеет ограничений в этом отношении. Канавки могут быть выполнены путем фрезерования по периферии, а в идеальном случае они выполнены через определенные расстояния по направлению продольной оси. В предпочтительных вариантах осуществления предлагаемого изобретения проставочное средство представляет собой распорный зажим,установленный в каждой канавке. Между смежными распорными зажимами могут быть расположены желаемые комбинации дисков и прокладок. Предпочтительной является комбинация диск-прокладка-второй диск. В одном из особо предпочтительных вариантов осуществления предлагаемого изобретения используется всего 12 дисков, что позволяет получить более чем 2,1 миллиарда кодовых комбинаций. Среднему специалисту соответствующего профиля должно быть ясно, что вставка с профилем замочной скважины в замке по предлагаемому изобретению позволяет решить проблему выравнивания в одну линию в продольном направлении выемок в стопорной пластине с выступами дисков. В особо предпочтительных вариантах осуществления предлагаемого изобретения ключ, используемый в цилиндровом узле, выполнен таким образом, что, когда его рабочая 5 часть введена во вставку с профилем замочной скважины, он вместе с незамкнутой дугообразной обоймой вставки с профилем замочной скважины образует правильную окружность точного размера. Среднему специалисту соответствующего профиля должно быть ясно, что диски цилиндрового узла могут быть полностью поддержаны незамкнутой дугообразной обоймой вставки с профилем замочной скважины, и этим может быть устранено возможное поперечное смещение диска в цилиндровом узле. В замке по предлагаемому изобретению вставка с профилем замочной скважины имеет отверстие для прохождения ключа, которое может иметь в поперечном сечении любую форму. А так как выбор форм весьма широк, у замка по предлагаемому изобретению с такого типа вставкой с профилем замочной скважины возможны тысячи различных профилей ключа, не зависящих от дисков в цилиндровом узле замка. На деле, это может обеспечить широкий спектр ключей с уникальными профилями. Предлагаемым изобретением предусмотрен также цилиндровый узел замка, содержащий вставку с профилем замочной скважины по предлагаемому изобретению. Кроме того, предлагаемым изобретением предусмотрен также, в сочетании с цилиндровым узлом замка, ключ для приведения в действие цилиндрового узла замка, содержащего вставку с профилем замочной скважины по предлагаемому изобретению, при этом ключ имеет, по меньшей мере, один выполненный, в целом, в продольном направлении зигзагообразный канал, углубленный относительно криволинейной поверхности, при этом упомянутый канал выполнен с возможностью вхождения в него средства взаимодействия с ключом каждого диска. В предпочтительных вариантах осуществления предлагаемого изобретения имеется два таких канала, выполненных в теле ключа с помощью машинной обработки с высокой точностью, при этом один канал является правым, а другой - левым. Одним из подходящих материалов для изготовления ключа является нейзильбер (сплав меди, цинка и никеля). Ключ может иметь рабочую часть, выполненную с возможностью приведения в действие запорного узла, и ручку,выполненную с возможностью взятия ее пальцами руки. Зигзагообразный канал или каналы в ключе могут быть выполнены по способу, раскрытому в публикации WО 91/18166, причем с возможностью выполнения тех же функций. Содержание упомянутой публикации включено в настоящую заявку по ссылке. При введении в цилиндровый узел замка правильного ключа обеспечен поворот дисков таким образом, что их выступы оказываются выстроенными по одной линии с щелями, канавками, отверстиями или иными выемками в 6 стопорной пластине. При повороте ключа происходит выталкивание стопорной пластины из его канала в полости тела замка и вхождение его в зацепление с выступами дисков. Теперь цилиндровый узел замка может поворачиваться,обеспечивая возможность отпирания замка. Так как выступы дисков находятся в зацеплении с выемками в стопорной пластине замка,ключ нельзя вынуть из запорного узла до тех пор, пока стопорная пластина не будет возвращена в ее канал в полости замка. Имеется пружина, установленная с возможностью оказания на стопорную пластину давления, стремящегося сместить ее в направлении к ее внешнему положению, так что продолжающийся поворот ключа будет прерван нагруженной пружиной стопорной пластиной, которая отскакивает назад в свой канал, как только оказывается на одной линии с ним, обозначая тем самым положение,при котором ключ может быть вынут. При вынимании ключа происходит "засекречивание" дисков по мере их взаимодействия с углами в канале и каналах ключа. В предпочтительных вариантах осуществления предлагаемого изобретения стопорная пластина выполнена, как описано в публикацииWО 91/18166. Следует заметить, что в изобретении согласно публикации WО 91/18166 для каждой стопорной пластины может иметься закрывающая пластинка, входящая в состав цилиндрового узла замка, так чтобы код, образованный канавками, щелями, отверстиями или другими выемками в стопорной пластине, было невозможно увидеть с помощью приборов типа эндоскопа, в то время как вставка с профилем замочной скважины по предлагаемому изобретению обеспечивает дополнительную функцию, благодаря которой код, образуемый щелями, канавками,отверстиями или другими выемками в стопорной пластине, невозможно увидеть с помощью такого прибора, как эндоскоп. Следовательно,нет необходимости включать в предлагаемое изобретение закрывающую пластинку, предусмотренную в изобретении, раскрытом в публикации WО 91/18166. Предлагаемым изобретением предусмотрен также такой предмет, как колпачковая заглушка для цилиндрового узла замка, снабженного стопорной пластиной, при этом в обычном состоянии колпачковая заглушка находится в блокированном зацеплении со стопорной пластиной, при этом цилиндровый узел выполнен с возможностью приведения его в действие с помощью первого ключа, а колпачковая заглушка выполнена с возможностью ее освобождения от вышеупомянутого блокированного зацепления со стопорной пластиной с помощью второго ключа, причем использование первого ключа для этой цели невозможно. Предлагаемым изобретением предусматривается цилиндровый узел замка, включающий 7 колпачковую заглушку по предлагаемому изобретению, а также могущий включать по выбору вставку с профилем замочной скважины по предлагаемому изобретению. Кроме того, предлагаемым изобретением предусматривается второй ключ, который может быть выполнен с возможностью превращения его в первый ключ. Кроме того, предлагаемым изобретением предусматривается такой предмет, как ключ с подвижным элементом, при этом такой ключ выполнен с возможностью освобождения колпачковой заглушки по предлагаемому изобретению от цилиндрового узла замка только в том случае, когда подвижный элемент находится в заданном положении. Цилиндровый узел замка, пригодный для использования с колпачковой заглушкой по предлагаемому изобретению, может быть цилиндровым узлом любого подходящего типа. Однако в предпочтительных вариантах осуществления предлагаемого изобретения использован цилиндровый узел такого типа, в котором носителями кодовой комбинации являются первый ключ и стопорная пластина, а не ключ и поворотные диски. В предпочтительных вариантах осуществления предлагаемого изобретения первый ключ,предназначенный для приведение в действие замка, представляет собой ключ такого типа,который раскрыт в публикации WО 91/18166, и содержащий зигзагообразные каналы. Второй ключ в предпочтительных вариантах осуществления предлагаемого изобретения представляет собой модифицированую версию первого ключа, так что с помощью второго ключа обеспечена возможность не только приведения в действие цилиндрового узла замка, но и освобождения колпачка от блокированного зацепления с цилиндровым узлом замка. В одном из вариантов осуществления предлагаемого изобретения второй ключ изготовлен на основе первого ключа, у которого удалена часть материала. В других вариантах осуществления предлагаемого изобретения второй ключ может иметь материал, отсутствующий у первого ключа. Возможны также такие варианты осуществления предлагаемого изобретения, в которых второй ключ может быть преобразован в первый ключ. Колпачковая заглушка может быть выполнена с возможностью вступления во взаимодействие с барабаном цилиндрового узла замка любым подходящим способом, например с помощью винтовой резьбы, с помощью штыкового соединения или же с помощью соединения другого типа. В одном из особо предпочтительных вариантов осуществления предлагаемого изобретения колпачковая заглушка установлена в блокированном сцеплении с цилиндровым узлом замка с помощью стопорной пластины. В предпочтительных вариантах осуществления предлагаемого изобретения стопорная 8 пластина выполнена с простиранием в колпачковую заглушку для удержания в обычных условиях колпачковой заглушки в блокированном зацеплении с цилиндровым узлом замка. В варианте осуществления предлагаемого изобретения, в котором использован цилиндровый блок замка, раскрытый в публикации WО 91/18166,при введении в цилиндровый узел замка первого ключа обеспечен поворот дисков вокруг продольной оси цилиндрового узла замка. Это происходит, когда средства взаимодействия с ключом, имеющиеся на каждом диске, собираются воедино с помощью зигзагообразного канала,выполненного в первом ключе. Когда первый ключ полностью оказывается введенным в цилиндровый узел замка, диски уже оказываются повернутыми в положение, в котором выступы,выполненные на каждом диске, расположены в выемках, выполненных в стопорной пластине. Теперь стопорная пластина имеет возможность перемещения в радиальном направлении внутрь,обеспечивая тем самым отпирание замка. Однако колпачковая заглушка не может быть снята,так как она находится в зацеплении с первым ключом. Если же вместо первого ключа введен второй ключ, то обеспечена не только возможность движения стопорной пластины в радиальном направлении внутрь, но и возможность свободного поворота колпачковой заглушки относительно ключа. И теперь колпачковая заглушка может быть отвинчена или снята иным образом. Как только колпачковая заглушка удалена,обеспечена возможность извлечения стопорной пластины из цилиндрового узла замка. Теперь вместо этой стопорной пластины может быть установлена другая, после чего колпачковая заглушка может быть установлена на место. При вынимании второго ключа произойдет засекречивание дисков, что потребует нового ключа, согласованного с новой стопорной пластиной, с тем чтобы было возможно снова открыть замок. Возможно также такое решение, как возможность преобразования первого ключа во второй. Например, часть ножки ключа может быть выполнена в виде кольца или детали другой формы, выполненной с возможностью скольжения в продольном направлении между первым положением, в котором ключ имеет форму первого ключа, и вторым положением, в котором ключ принимает форму второго ключа. В свете предлагаемого изобретения ключ с подвижным элементом может быть выполнен с возможностью освобождения цилиндрового узла замка по изобретению, раскрытому в публикации WО 91/18166, или другого типа цилиндрового узла замка. В предпочтительных вариантах осуществления предлагаемого изобретения упомянутый подвижный элемент представляет собой манжетку, установленную на ножке ключа с возможностью перемещения между первым положением, в котором обеспечена 9 возможность освобождения замка, и вторым положением, в котором освобождение замка невозможно. Подходящие конструкции замков для этого типа ключа должны быть очевидны для среднего специалиста соответствующего профиля. Второй ключ, о котором говорилось выше, выполненный с возможностью преобразования в первый ключ, описанный в связи с первым предметом предлагаемого изобретения,можно считать примером ключа с подвижным элементом, хотя в последнем случае ключ с подвижным элементом выполнен с возможностью освобождения цилиндрового узла замка, а не колпачковой заглушки. Краткое описание чертежей Дальнейшее описание предлагаемого изобретения будет проводиться со ссылками на прилагаемые чертежи, которыми, однако, как должно быть понятно, объем предлагаемого изобретения не ограничивается. На фиг. 1 показан в изометрии с разнесением деталей один из вариантов осуществления вставки с профилем замочной скважины по предлагаемому изобретению, показаны также частичные распорные зажимы, диски и прокладки. На фиг. 2 изображен вариант осуществления вставки с профилем замочной скважины по предлагаемому изобретению, изображенный на фиг. 1 в увеличенном виде, при этом показан распорный зажим, но не показаны с разнесением диск и прокладка. На фиг 3 а-3j показаны поперечные сечения нескольких профилей ключа, который может быть использован со вставкой с профилем замочной скважины, проиллюстрированной на фиг. 1 и 2, при надлежащих модификациях замочных скважин. На фиг. 4 а-4f показаны детали вариантов частей, изображенных на фиг. 1 и 2. На фиг. 5 изображен в аксонометрии с частичным вырезом цилиндровый узел замка по предлагаемому изобретению, имеющий колпачковую заглушку по предлагаемому изобретению, находящуюся внутри полости корпуса замка. На фиг. 6 в аксонометрии с разнесением показаны колпачковая заглушка, стопорная пластина замка, цилиндровый узел замка и полый корпус замка, изображенного на фиг. 5. На фиг. 7 в аксонометрии изображен тот же замок, что и на фиг. 5, при этом цилиндровый узел замка установлен в полости корпуса замка, колпачковая заглушка снята, а стопорная пластина частично выдвинута. На фиг. 8 в аксонометрии изображен тот же замок, что и на фиг. 5, только без частичного выреза в корпусе замка. На фиг. 9 в аксонометрии изображена та же колпачковая заглушка, что и на фиг. 5 и 6,повернуто на 180. 10 На фиг. 10 в аксонометрии показан один из вариантов выполнения первого ключа по предлагаемому изобретению. На фиг. 11 в аксонометрии показан один из вариантов выполнения второго ключа по предлагаемому изобретению. На фиг. 12 показано поперечное сечение замка по линии А-А (фиг. 8), при этом в замок вставлен первый ключ, показанный на фиг. 10. На фиг. 13 показано то же поперечное сечение замка, что и на фиг. 12, только в замок вставлен второй ключ, изображенный на фиг. 11. На фиг. 14 показано то же поперечное сечение замка, что и на фиг. 13, но при этом частично откручена колпачковая заглушка. На фиг. 15 на виде с торца показан тот же замок, что и на чертеже 14, при этом в замок вставлен первый ключ, изображенный на фиг. 10, который находится в положении, в котором концевая заглушка не может быть откручена. На фиг. 16 на виде с торца показан тот же замок, что и на фиг. 14, только в замок вставлен второй ключ, изображенный на фиг. 11, при этом колпачковая заглушка находится в частично открученном положении. На фиг. 17 в аксонометрии изображен еще один вариант выполнения второго ключа, который выполнен с возможностью преобразования его в первый ключ, как показано на фиг. 18. Подробное описание чертежей Показанная на фиг. 1 и 2 вставка с профилем замочной скважины 1 имеет дугообразную обойму 2. Следует заметить, что эта обойма является незамкнутой. По периферии дугообразной части обоймы 2 выполнены путем фрезерования несколько канавок 3, расположенных с частичным охватом продольной оси вставки 1. Канавки 3 выполнены через определенные интервалы вдоль обоймы 2. Каждая из канавок 3 выполнена с возможностью размещения в ней распорного зажима 4. Распорный зажим 4 выполнен с возможностью полного охвата вставки 1, но на фиг. 1 и 2 показана только часть распорного зажима 4. Распорный зажим 4 включает выпуклый выступ 5, который выполнен с возможностью вхождения его в вогнутую выемку 6, выполненную как во вставке 1 с пересечением канавок 3. Таким образом, распорный зажим 4 установлен в устойчивом, исключающем проворачивание, положении вокруг вставки 1. Каждый распорный зажим 4 размещен в соответствующей канавке 3, которые расположены на определенном расстоянии друг от друга вдоль вставки 1. В каждом промежутке между соседними распорными зажимами 4 расположены диск 7 и шайба 8. В альтернативном варианте осуществления предлагаемого изобретения могут быть и другие диско-шайбовые наборы, например между соседними распорными зажимами могут быть расположены по два диска с распорной 11 шайбой между ними. В предпочтительных вариантах осуществления предлагаемого изобретения применен набор из шести пар дисков, то есть всего имеется 12 дисков. Диск 7 включает средство взаимодействия с ключом 9 и выступ 10, выполненный с возможностью вхождения в щель или канавку стопорной пластины замка (не показана). Распорная шайба 8 не имеет этих признаков (средства взаимодействия с ключом и выступа). На фиг. 3 а-3j показано десять разных профилей замочной скважины. Во всех этих вариантах рабочая часть ключа 11 имеет верхнюю часть 12, верхняя поверхность которой представляет собой часть цилиндрической поверхности. Таким решением при введении рабочей части ключа 11 в замочную скважину 13 (см. фиг. 1 и 2) обеспечено дополнение дуги внешней части поперечного сечения незамкнутой обоймы вставки 1 до полной окружности. С образованием таким образом полной окружности(если не принимать во внимание выемки 6) обеспечивается хорошая поддержка дисков 7 и шайб 8 в положении вокруг вставки 1. Для приведения в работу цилиндрового узла замка на дугообразной части 12 с помощью машинной обработки выполнен один или более(в предпочтительных вариантах осуществления предлагаемого изобретения - два) зигзагообразных каналов. Нижняя часть 14 рабочей части ключа 11 может иметь любой профиль, который, разумеется, должен соответствовать профилю замочной скважины 13. Десять вариантов этого профиля показаны на фиг. 3 а-3j. Среднему специалисту соответствующего профиля должно быть ясно, что возможны много тысяч других вариантов. Если учесть, что каждый из этого огромного числа вариантов через посредство дисков может сочетаться с каждым из столь же огромного числа вариантов исполнения стопорной пластины замка, то сразу станет ясно, что при такой вставке с профилем замочной скважины по предлагаемому изобретению в цилиндровом узле замка по предлагаемому изобретению обеспечено чрезвычайно большое количество уникальных ключей. Теперь обратимся к фиг. 4 а-4f. На фиг. 4 а показана верхняя половина барабана 15. На фиг. 4b показан распорный зажим 4. На фиг. 4 с показан диск 7 в левосторонней конфигурации. На фиг. 4d показана шайба 8. На фиг. 4 е показан диск 7 в правосторонней конфигурации (повернут на 180 по сравнению с диском, показанным на фиг. 4 с). На фиг. 4f показана вставка с профилем замочной скважины 1. Изображенная на фиг. 4 а верхняя половина барабана 15 имеет стопорные канавки 16, предназначенные для размещения в них стопорных выступов 17, имеющихся на шайбах 8 (см. фиг. 4d) и стопорных выступов 18, имеющихся на 12 дисках 7 (см. фиг. 4 с). С помощью канавки 16 обеспечено недопущение проворачивания шайбы 8, при этом проворачивание диска 7 ограничено шириной канавки 16. Как можно видеть на фиг. 4 с и 4 е, диск 7 в узле может быть ориентирован как "левосторонний", когда средство взаимодействия с ключом 9 находится слева от диска 7, и тот же самый диск может быть путем переворачивания превращен в "правосторонний", когда средство взаимодействия с ключом 9 находится справа от диска 7. Таким образом, в варианте, проиллюстрированном на фиг. 1 и 2, последовательность может быть такой: распорный зажим 4 - левосторонний диск 7 - распорная шайба 8 - правосторонний диск 7 - следующий распорный зажим 4. В иллюстрируемом варианте есть возможность выполнения на ключе зигзагообразных каналов (не показаны), в которых использованы углы 45, благодаря чему обеспечивается плавное вхождение ключа в замочную скважину. Если использовано двенадцать дисков, то можно получить более чем 2,1 миллиарда кодовых комбинаций. Теперь обратимся к фиг. 5-9. Цилиндровый узел 19 выполнен с возможностью установки его в корпусе замка 20, который может быть закрыт с помощью колпачковой заглушки 21. Цилиндровый узел 19 включает стопорную пластину 22, в которой имеется совокупность выемок 23. Цилиндровый узел содержит также совокупность поворотных дисков 24 (показан один). Имеется колпачковая заглушка 21, снабженная винтовой резьбой 25 (см. фиг. 9), которая соответствует винтовой резьбе 26, выполненной на цилиндровом узле 19. Колпачковая заглушка 21 содержит также блокировочную канавку 27, выполненную с возможностью размещения в ней язычка 28, который выполнен на стопорной пластине 22. Кроме того, колпачковая заглушка имеет отверстие 29, предназначенное для прохождения сквозь него первого или второго ключа. В канале отверстия 29 имеется выемка 30. Первый ключ 31, показанный на фиг. 10,имеет ножку 32, которая обычно на своем конце 33 соединена с ручкой ключа (не показана). Ножка 32 имеет верхнюю часть 34, поперечное сечение которой имеет примерно полукруглую форму и в которой выполнен зигзагообразный канал 35. Зигзагообразный канал 35 может продолжаться и на невидимой на фиг. 10 стороне верхней части 34 ножки ключа, и эта часть зигзагообразного канала может как быть идентичной части канала 35, видимой на чертеже, так и отличаться от нее. Зигзагообразный канал 35 и сопутствующий ему другой зигзагообразный канал (если таковой имеется) заканчивается вблизи заостренного конца 36, так что, когда ключ 31 вставлен в цилиндровый узел 19, средства взаимодействия с ключом, имеющиеся на 13 дисках (будут рассмотрены далее), собраны в зигзагообразном канале 35 или в сопутствующем ему другом канале, если таковой имеется. Второй ключ 37, показанный на фиг. 11, в рассматриваемом варианте осуществления предлагаемого изобретения, в основном, идентичен ключу, показанному на фиг. 10, за исключением того, что вблизи конца 33 удалена часть материала с образованием шейки или выреза 38. Теперь обратимся к фиг. 12. Ключ 31 показан вставленным в замок, проиллюстрированный на фиг. 5-9. Средство взаимодействия с ключом 39 показано в зацеплении с зигзагообразным каналом 35, выполненным в ключе 31. Средство взаимодействия с ключом 39 находится на диске 24, на котором имеется также выступ 40. Стопорная пластина 22 показана в запертом положении, в котором язычок 28 находится в зацеплении с канавкой, выполненной вдоль основания цилиндрового узла 19, а также с канавкой 27, выполненной в колпачковой заглушке 21. Когда ключом 31 все диски 24 выстроены в линию в правильном положении, все выступы 40 на дисках 24 будут располагаться в выемке 23, выполненной в стопорной пластине 22, при этом стопорная пластина 22 будет двигаться в радиальном направлении внутрь, обеспечивая выдвижение язычка 28 из канавки в основании цилиндрового узла замка, а также из канавки 27 в колпачковой заглушке 21. На этой стадии замок может быть отпущен. Однако колпачковая заглушка 21 будет все еще скреплена с цилиндровым узлом 19. Это положение следует сравнить с положением, иллюстрируемым на фиг. 13, 14 и 16,где в замок, изображенный на фиг. 5-9, показан вставленным ключ 37. Как можно видеть на вышеуказанных чертежах, ключ 37 имеет вырез 38, который, когда ключ 37 полностью вставлен,находится в области колпачковой заглушки 21. Нахождение дисков 24 в правильном положении обеспечивает возможность движения стопорной пластины 22 в радиальном направлении внутрь,так что язычок 28 освобождает канавку 27. Колпачковая заглушка 21 имеет возможность свободного поворота вокруг ключа 37, как можно видеть на фиг. 14. В противоположность этому,ключ 31 обеспечивает недопущение поворота колпачковой заглушки 21, так как вырез 30 в канале отверстия 29 выполнен с возможностью освобождения выреза 38 в ключе 37, но с возможностью стопорения верхней частью ножки 32 ключа 31. Теперь обратимся к другому варианту выполнения первого и второго ключей, изображенному на фиг. 17 и 18. На этих чертежах показан ключ 40, в ножке 32 которого выполнен зигзагообразный канал 35, и эта ножка имеет заостренный конец 36. На конце ножки 32, противоположном заостренному концу 36, имеется головка 41, которая может быть выполнена заодно с ножкой 32. На ножке 32 установлена с 14 возможностью скольжения трубка 42, на которой имеется ручка 43. Когда трубка 42 находится в положении,показанном на фиг. 18, ключ выполняет функцию первого ключа, с помощью которого можно отпереть замок, но нельзя освободить колпачковую заглушку 21, так как вырез 30 в канале отверстия 29 в колпачковой заглушке 21 не позволяет освободить часть 44 трубки 42. Однако, когда трубка 42 сдвинута в направлении от заостренного конца 36, на ножке 32 оказывается обнаженным вырез 38, так что ключ, как он показан на фиг. 17, может выполнять функцию второго ключа. Предполагается, что ключ, изображенный на фиг. 17 и 18, после перемещения трубки 42 в надлежащее положение может быть использован для освобождения цилиндрового узла соответствующей конструкции. Промышленная применимость Среднему специалисту в данной отрасли должно быть ясно, что вставка с профилем замочной скважины, колпачковая заглушка, цилиндровый узел замка и ключи по предлагаемому изобретению имеют значительное преимущество по сравнению с предшествующим уровнем техники. При использовании вставки с профилем замочной скважины по предлагаемому изобретению обеспечивается чрезвычайно большое число кодовых комбинаций для цилиндрового узла замка. Кроме того, благодаря предлагаемому изобретению теперь обеспечена возможность изменения кодовой комбинации замка при снятии только колпачковой заглушки, а остальные части замка при этом могут оставаться на своих местах. Нет необходимости снятия всей цилиндровой вставки, как это имело место в замках предшествующего уровня техники. По сравнению с предшествующим уровнем техники предлагаемое изобретение способно обеспечить изменение кодовой комбинации быстро и без больших затрат. Кроме того, процедура измерения кодовой комбинации может быть осуществлена лицом, не имеющим квалификации слесаря. Затраты, связанные с процедурой замены стопорной пластины, при использовании предлагаемого изобретения существенно ниже, нежели при использовании замков предшествующего уровня техники. Следует заметить, что предлагаемое изобретение может иметь множество модификаций,не выходящих за пределы притязаний, которые определяются формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вставка с профилем замочной скважины для цилиндрового узла замка, приводимого в действие ключом, при этом цилиндровый узел выполнен с возможностью установки внутри полости корпуса замка и поворота там при неза 15 пертом положении цилиндрового узла замка,при этом цилиндровый узел замка дополнительно имеет набор дисков, каждый из которых имеет апертуру для прохождения ключа и средство взаимодействия с ключом, расположенное в непосредственной близости к апертуре и выполненное с возможностью взаимодействия с ключом таким образом, что обеспечена возможность блокирования ключом каждого диска в заданном положении без поворота ключа, при этом цилиндровый узел замка дополнительно включает стопорную пластину замка, оперативно связанную с каждым диском и выполненную с возможностью перемещения в радиальном направлении из внешнего положения, соответствующего запертому положению замка, во внутреннее положение, соответствующее незапертому положению замка, только после приведения, с помощью ключа, каждого диска в заданное положение, при этом каждый диск содержит выступ или штифт, выполненный с возможностью вхождения в щель, канавку, отверстие или другую подобную выемку, выполненную в стопорной пластине замка для обеспечения возможности перемещения стопорной пластины замка в радиальном направлении к своему внутреннему положению, соответствующему незапертому положению замка, в результате чего для цилиндрового узла замка обеспечена возможность поворота в полости корпуса замка,отличающаяся тем, что вставка с профилем замочной скважины имеет продольную ось,дугообразную незамкнутую обойму вокруг продольной оси, при этом обойма выполнена с возможностью поддержания набора дисков, и канавки на периферии обоймы, причем каждая канавка выполнена с возможностью размещения в ней проставочного средства. 2. Вставка с профилем замочной скважины по п.1, в которой проставочное средство представляет собой распорный зажим. 3. Цилиндровый узел замка, содержащий вставку с профилем замочной скважины по п.2. 4. Цилиндровый узел замка по п.3, в котором диски идентичны. 5. Цилиндровый узел по п.4, в котором, по меньшей мере, один из дисков перевернут по отношению, по меньшей мере, к одному другому диску или по отношению к другим дискам. 6. Цилиндровый узел по любому из пп.3-5,в котором средство взаимодействия с ключом имеет один или более выступов, выполненных с простиранием в апертуру диска. 7. Цилиндровый узел замка по любому из пп.3-6, в котором между одним распорным зажимом, установленным на обойме вставки с профилем замочной скважины, и другим распорным зажимом, установленным на обойме вставки с профилем замочной скважины, расположены один диск, шайба и другой диск. 16 8. Цилиндровый узел замка по любому из пп.3-7 в сочетании с ключом для приведения в действие цилиндрового узла замка, при этом на ключе имеется, по меньшей мере, один ориентированный, в целом, в продольном направлении зигзагообразный канал, выполненный с углублением относительно кривой поверхности,при этом зигзагообразный канал выполнен с возможностью размещения в нем средств взаимодействия с ключом каждого диска. 9. Сочетание по п.8, в котором ключ имеет два зигзагообразных канала. 10. Сочетание по п.9, в котором два зигзагообразных канала на ключе являются сообщающимися. 11. Сочетание по любому из пп.8-10, в котором, когда ключ вставлен во вставку с профилем замочной скважины, искривленная поверхность ключа и внешняя поверхность незамкнутой дугообразной обоймы вставки с профилем замочной скважины образуют в поперечном сечении окружность. 12. Колпачковая заглушка для цилиндрового узла замка, снабженного стопорной пластиной, при этом в обычном состоянии колпачковая заглушка находится в блокированном зацеплении со стопорной пластиной, при этом цилиндровый узел выполнен с возможностью приведения его в действие с помощью первого ключа, а колпачковая заглушка выполнена с возможностью ее освобождения от вышеупомянутого блокированного зацепления со стопорной пластиной с помощью второго ключа, причем использование первого ключа для этой цели невозможно. 13. Цилиндровый узел замка, включающий колпачковую заглушку по п.12. 14. Цилиндровый узел замка по любому из пп.3-7, включающий колпачковую заглушку по п.12. 15. Первый ключ для приведения в действие цилиндрового узла замка по любому из пп.13 или 14, выполненный с возможностью преобразования во второй ключ. 16. Первый ключ по п.15, в той его части,которая зависима от п.14, имеющий несколько зигзагообразных каналов, выполненных на ключе с углублением относительно его искривленной поверхности, при этом зигзагообразные каналы выполнены с возможностью помещения в них средств взаимодействия c ключом всех дисков. 17. Первый ключ по п.16, в котором выполнены два зигзагообразных канала, сообщающихся между собой. 18. Первый ключ по любому из пп.16 или 17, искривленнаяповерхность которого, когда он вставлен во вставку с профилем замочной скважины, вместе с внешней поверхностью незамкнутой дугообразной обоймы вставки с профилем замочной скважины образует в поперечном сечении окружность. 17 19. Первый ключ по любому из пп.15-18,выполненный с возможностью преобразования его во второй ключ путем удаления части материала в области его искривленной поверхности. 20. Первый ключ по любому из пп.15-18,имеющий подвижное средство, выполненное с возможностью перемещения между первым положением, в котором он может быть функционально использован как первый ключ, и вторым положением, в котором он может быть функционально использован как второй ключ. 21. Первый ключ по п.20, в котором подвижное средство представляет собой манжетку,установленную на его ножке. 22. Второй ключ для приведения в действие цилиндрового узла замка по любому из 18 пп.13 или 14, полученный путем преобразования из первого ключа. 23. Второй ключ для освобождения колпачковой заглушки по п.12 от цилиндрового узла замка, имеющий подвижный элемент и выполненный с возможностью освобождения колпачковой заглушки только тогда, когда подвижный элемент находится в выбранном положении. 24. Второй ключ по п.23, в котором подвижный элемент представляет собой манжетку,установленную на ножке ключа и выполненную с возможностью перемещения от выбранного положения до другого положения, в котором возможность освобождения колпачковой заглушки исключена.
