Способ оптимизации и/или изготовления очковых линз

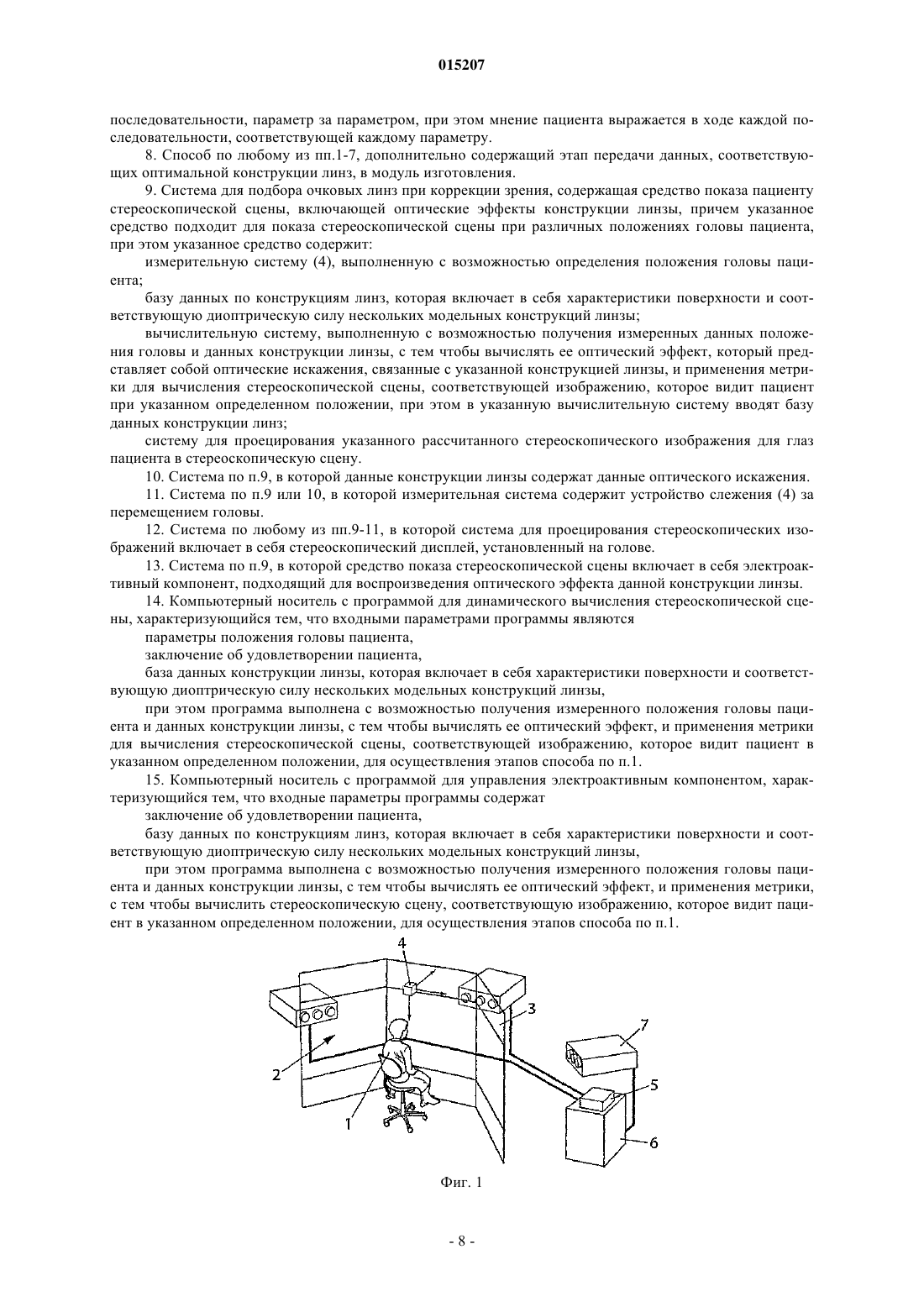

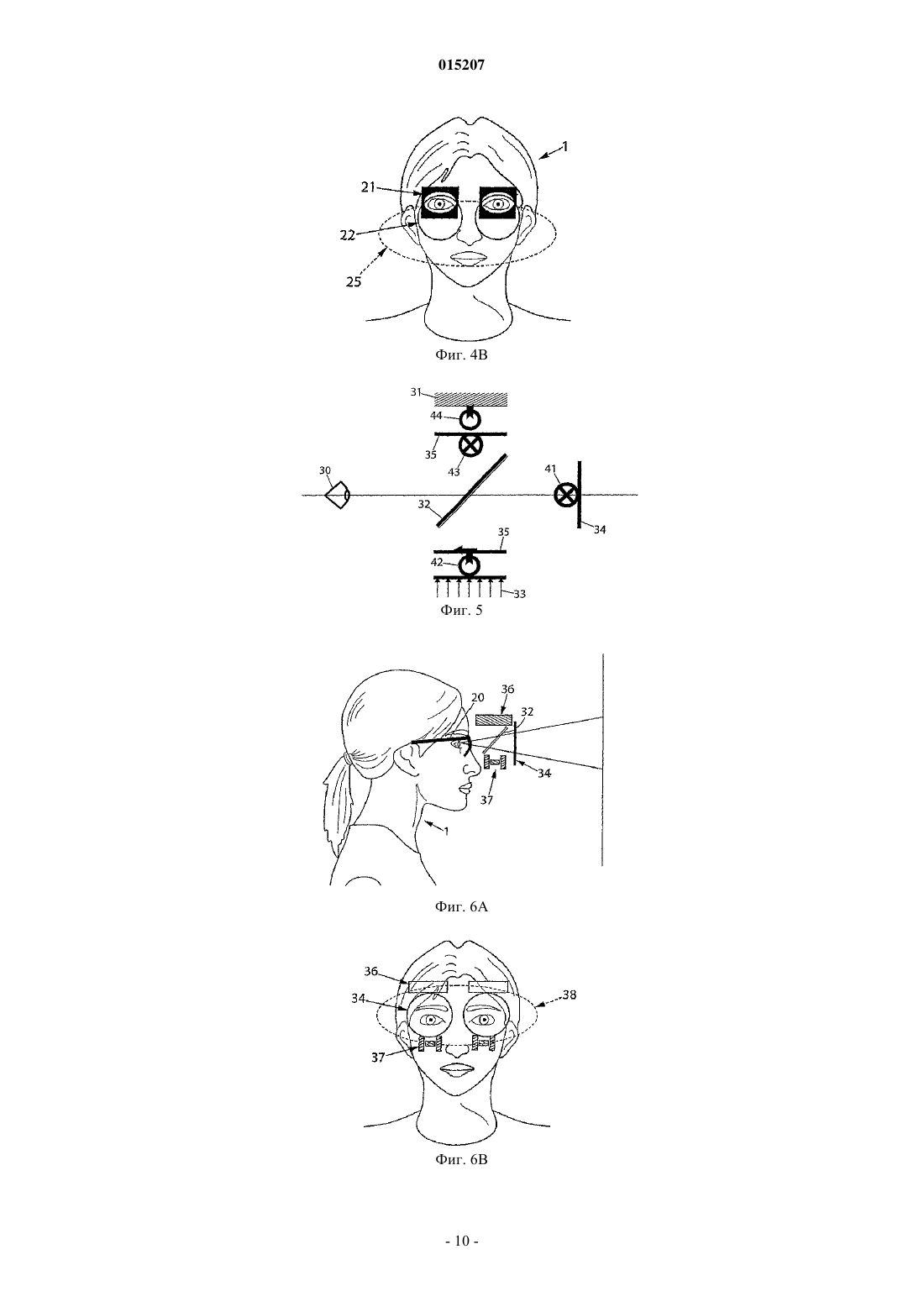

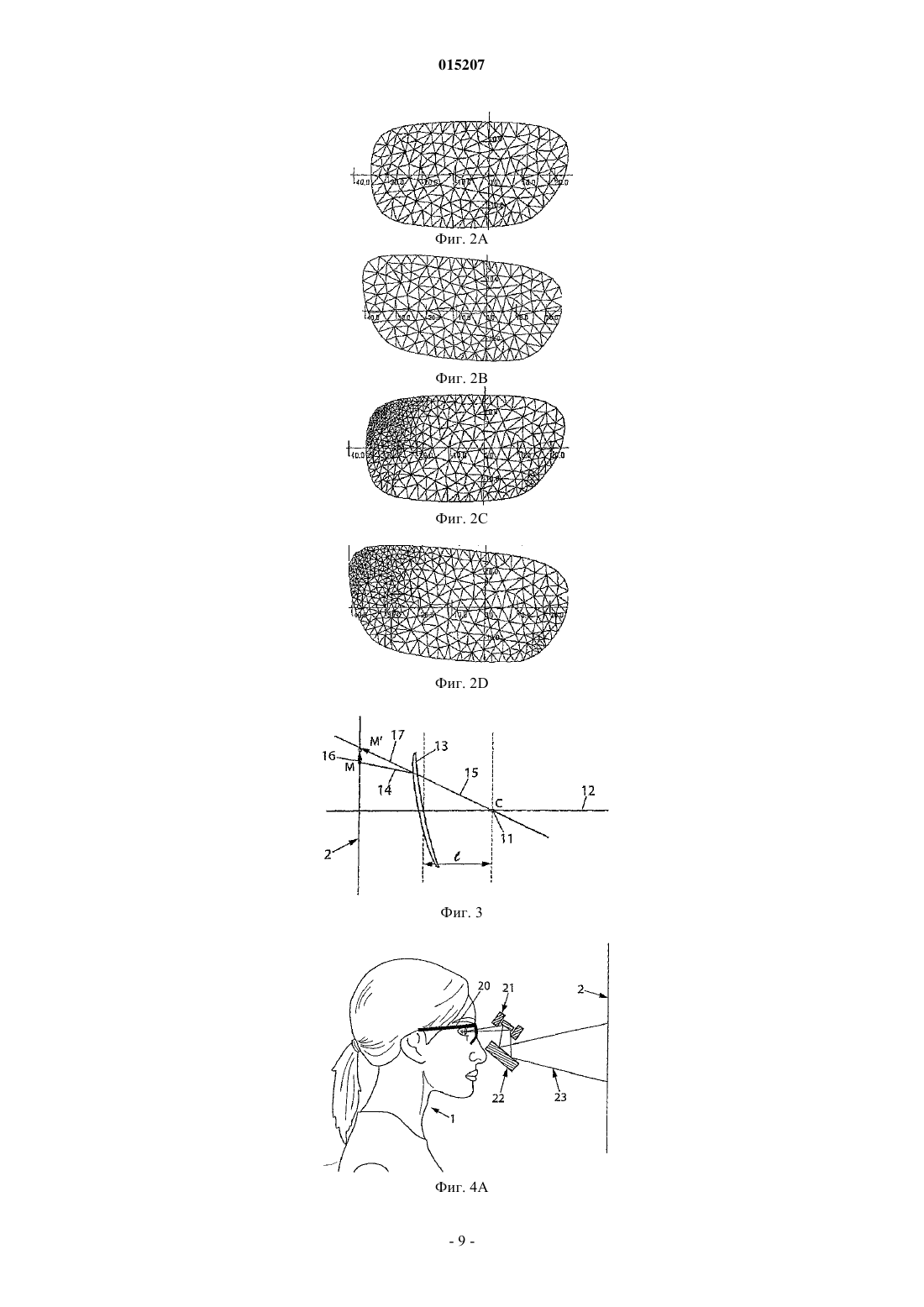

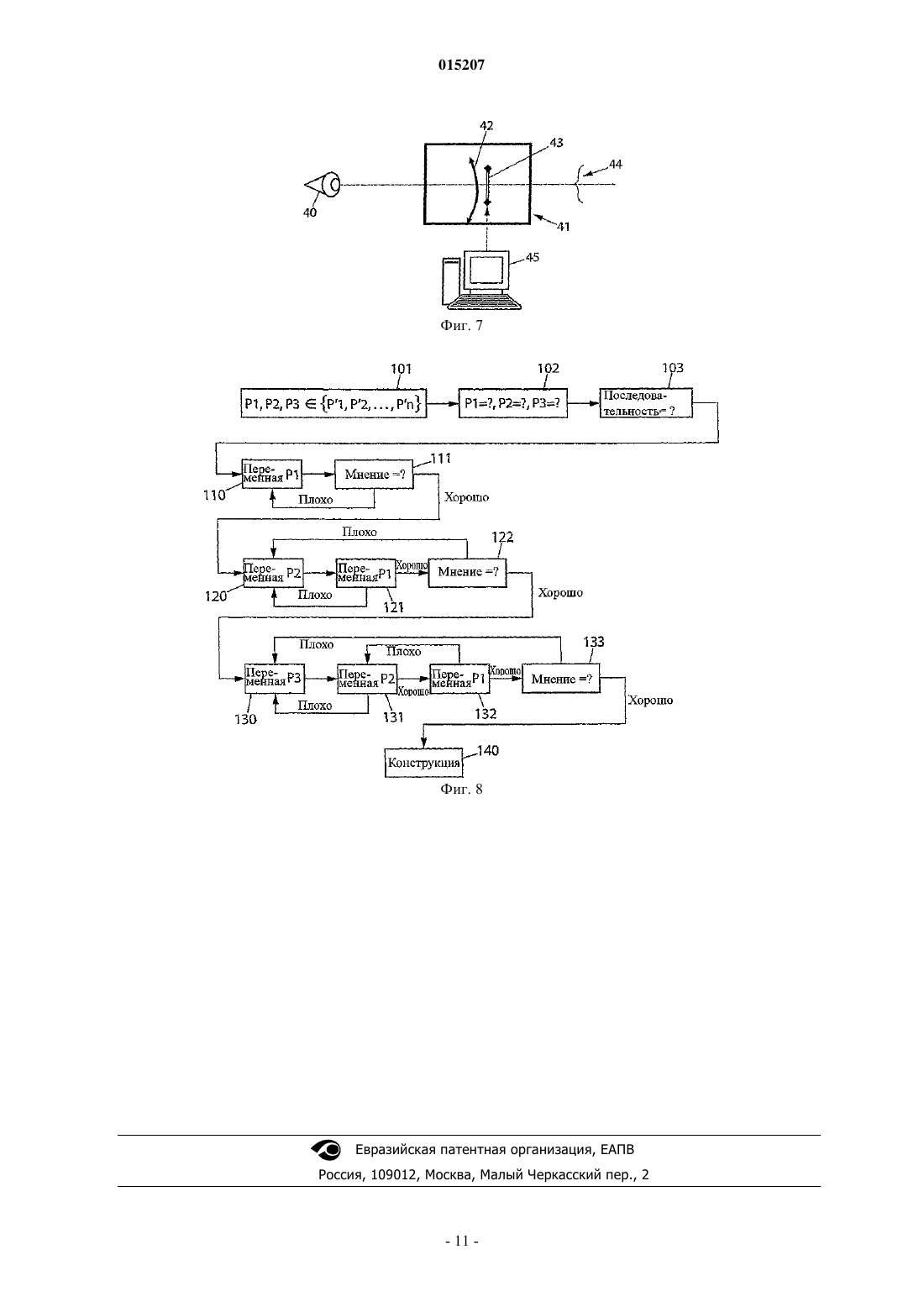

Способ определения оптимальной конструкции очковых линз для зрителя (1), содержащий последовательные этапы, на которых зрителю (1) показывают стереоскопическую сцену, включающую в себя оптические эффекты первой конструкции линз; вводят относительное перемещение между зрителем (1) и показанной стереоскопической сценой, причем указанную сцену показывают с оптическими эффектами первой конструкции линз; зритель выражает свое мнение; зрителю (1) показывают стереоскопическую сцену, включающую в себя оптические эффекты модифицированной конструкции линз; вводят относительное перемещение между зрителем (1) и показанной стереоскопической сценой, причем указанную сцену показывают с оптическими эффектами модифицированной линзы; зритель повторно выражает свое мнение; повторяют три последних этапа до удовлетворения зрителя. Система подбора при коррекции зрения, подходящая для осуществления указанного способа. Соответствующая компьютерная программа для динамического вычисления стереоскопического изображения. Соответствующая компьютерная программа для приведения в действие электроактивного компонента. 015207 Изобретение относится к способам и системам для изготовления очковых линз. Способ определения степени коррекции зрения традиционно включает в себя измерение данных оптической аберрации глаза пациента, что обычно выполняют оптики или офтальмологи, определение параметров линзы и предложение пациенту множества модельных линз с различной "конструкцией" линзы. Параметры зрения пациента измеряют с применением, например, пробных линз, аберрометра, сенсора фронта волны, решетки или другого известного способа и/или прибора. Могут быть получены другие параметры зрения такие, как вертексное расстояние пациента, размер зрачка, расстояние между зрачками, информация об оправе, направления взгляда. Оптическая поверхность или "конструкция" влияет на оптическую коррекцию материала. При заданном бесконечном числе коррекций зрения число конструкций является почти бесконечным. По ценовым и производственным причинам производителями линз заранее определено лишь ограниченное количество "модельных конструкций". Такие "модельные конструкции" очень важны при рассмотрении прогрессивных аддитивных линз(PAL, ПАЛ). ПАЛ получили международное одобрение, как наиболее функциональные линзы для глаз, используемые для коррекции старческой дальнозоркости, поскольку они обеспечивают комфортное зрительное восприятие на всех расстояниях. ПАЛ разработаны не только для восстановления способности страдающих старческой дальнозоркостью людей отчетливо видеть на всех расстояниях, но также для оптимального соблюдения всех физиологических зрительных функций, в частности: фовеального зрения, где координация движений тела, головы и глаз относительно положения предметов в поле зрения определяет значение силы, необходимое в каждой точке прогрессии. Область взгляда определяют путем естественной координации горизонтальных движений глаз и головы; экстра-фовеального зрения (обеспеченное периферией сетчатки), которое обеспечивает восприятие пространства и формы и находится под непосредственным влиянием распределения призмы на поверхности прогрессивной линзы. Варьирование призматических эффектов также играет роль для комфорта зрителя при восприятии движения; бинокулярного зрения, где для оптимального объединения одновременного восприятия двумя глазами изображения, сформированного правой и левой линзами, должны быть сформированы на соответствующих точках сетчатки и должны демонстрировать аналогичные оптические свойства во всех направлениях взгляда. Разработчики прогрессивных линз работают в направлении соблюдения данных физиологических функций и предлагают ограниченное количество оптимизированных конструкций, которые тестируют в ходе строгих клинических испытаний. Каждый изготовитель линз предлагает множество "модельных конструкций". Оптик или офтальмолог предлагает "модельную конструкцию" линзы, которая может быть результатом анализа зрительного поведения пациента, и полузаконченную линзу с указанной "модельной конструкцией" обрабатывают, а именно, сглаживают и полируют для получения конечных линз для пациента. Полузаконченная линза представляет собой заранее приготовленную линзу, в которой обычно обработана только передняя сторона для соответствия параметрам зрения пациента. Зритель обладает реальным восприятием скорректированного зрения только при ношении произведенной линзы. Несмотря на то что данный способ подбора широко используется, по-прежнему существует потребность в улучшенном способе подбора линз. Причиной этого, главным образом, является тот факт, что обычно нет точной зависимости между вычислениями конструкции линзы и удовлетворением потребности конкретного зрителя. Для улучшения определении степени коррекции зрения в патентной публикации WO 2005/050290 был раскрыт способ, где указанный способ включает измерение данных оптической аберрации глаза пациента, вычисления четкости линзы на основании данных оптической аберрации, при этом вычисление четкости линзы включает: вычисление коррекции, по меньшей мере, одной аберрации низкого порядка и по меньшей мере одной аберрации высокого порядка, и изготовление корректирующей линзы, на основании указанной четкости линзы. Такой способ делает возможным увеличение числа возможных конструкций линзы, но не учитывает реальное восприятие зрителя, и это может привести к низкому уровню удовлетворения. Кроме того,математические аппроксимации довольно сложны, и время вычисления может быть длительным и, следовательно, ограничивающим число последовательных испытаний. Другой подход при определении степени коррекции зрения был разработан компанией ESSILORINTERNATIONAL и коммерциализирован под торговой маркой Varilux Ipseo. Устройство используют для измерения коэффициента движения головы-глаз, который соответствует визуальному "отпечатку" конкретного зрителя, и после обработки данных изготовляют индивидуализированные прогрессивные-1 015207 линзы для создания конструкции, которая соответствует физиологическим характеристикам зрителя. Такой способ полезен для повышения зрительного комфорта зрителя, но реальное зрительное восприятие скорректированного зрения, по-прежнему возможно только после изготовления соответствующих линз. Соответственно, остается потребность в улучшении уровня удовлетворения зрителя, при определении степени коррекции его зрения. Таким образом, цель настоящего изобретения состоит в том, чтобы улучшить способ и прибор для подбора очковых линз, в частности ПАЛ, и свести к минимуму расхождение между ожиданиями пациента и его восприятием при ношении фактически изготовленных очковых линз. Данная цель достигается в соответствии с изобретением с помощью способа определения оптимальной конструкции очковых линз для зрителя, содержащего этапы, на которых зрителю показывают стереоскопическую сцену, включающую в себя оптические эффекты первой конструкции линз; вводят относительное движение между зрителем и показанной стереоскопической сценой, указанная сцена показывается с оптическими эффектами первой конструкции линз; зритель выражает свое мнение; зрителю показывают стереоскопическую сцену, включающую в себя оптические эффекты модифицированной конструкции линз; вводят относительное движение между зрителем и показанной стереоскопической сценой, указанная сцена показывается с оптическими эффектами модифицированной линзы; зритель повторно выражает свое мнение; повторяют три последних этапа до удовлетворения зрителя. При этом становится возможным учесть, как видны предметы, с изменениями, деформацией, размытием и т.п. при ношении линзы, такой как ПАЛ, в частности, когда для рассмотрения сцены осуществляется движение, соответствующее повороту глаза и/или головы. Учитывают эффекты размытия при различных положениях головы. Поскольку восприятие и чувствительность к таким эффектам размытия отличается у различных людей, зритель может выбрать конструкцию линзы, которая в наибольшей степени улучшает его зрительный комфорт. В соответствии с настоящим изобретением "оптические эффекты" представляют собой оптические искажения, обусловленные конструкцией линзы. Параметры зрения на большое расстояние не учитываются, и способ предпочтительно используется, когда зритель, носящий линзы, способен скорректировать свои аномалии зрения на большое расстояние. Ношение контактной линзы может быть предпочтительным, поскольку такие линзы следуют за движениями глаз. Таким образом, зритель в состоянии "тестировать" различные конструкции линз и выбирать оптимальную конструкцию, адаптированную для его зрительного поведения, без изготовления реальных линз. Затем параметры оптимальной конструкции переносят в изготавливающее устройство. Способ в соответствии с изобретением также можно предпочтительно использовать для разработки новых "модельных конструкций" с дешевым способом определения, где клинические испытания осуществляют с применением способа в соответствии с изобретением, который позволяет тестировать большое количество параметров зрения без изготовления реальных линз. В соответствии с первым вариантом выполнения настоящего изобретения определяют положение головы зрителя, и стереоскопическая сцена представляет собой стереоскопическое спроецированное изображение, рассчитанное исходя из конструкции линзы и положения головы зрителя. В данном варианте выполнения используют моделирование виртуальной реальности. Положение и движение головы зрителя определяют, например, с помощью системы слежения за движениями головы. Сцена может быть спроецирована на экран, например, стереоскопический дисплей из трех экранов с полем зрения 120 или полусферический экран или стереоскопический дисплей, установленный на голове(HMD, УГД). Для получения стереоскопического зрения с конфигурациями экранного дисплея можно использовать линзы из стекла с электроактивной заслонкой или поляризованного смотрового стекла, которые не обладают оптическим эффектом. Предпочтительно избегать учета положения глаз зрителя. Тогда должны рассчитываться только оптические эффекты, связанные с центральным зрением. В соответствии с одним вариантом выполнения способ дополнительно включает калибровочный тест. Калибровка предпочтительно включает в себя определение центра вращения глаз зрителя при учете системы координат датчика положения. Зритель может подогнать положение краев виртуальных линз и сравнить их с реальными калибровочными линзами. Калибровка также может включать в себя калибровку оптики для учета масштаба сцены как функции исходного положения зрителя. В соответствии с одним вариантом выполнения изменение определения положения головы зрителя и проекцию рассчитанной стереоскопической сцены выполняют динамически.-2 015207 В контексте настоящего изобретения под "динамически" следует понимать последовательность сцен, соответствующую частоте, равной или по меньшей мере равной 10 Гц. Исходя из предпочтительного варианта выполнения, указанная частота составляет 60 Гц для каждого глаза, что соответствует видеосигналу 120 Гц. Указанный вариант выполнения соответствует просмотру стереоскопической сцены. При представлении динамического поведения представляют новые селективные ситуации, такие как ситуация эффекта плавания, ситуация эффекта увеличения, ситуация эффекта астигматизма и другая ситуация эффекта аберрации. Зритель может испытывать реальное визуальное ощущение при ношении виртуально различных конструкций линзы, когда он и сцена двигаются, в частности, когда возникают ускорения. Эффекты плавания возникают, например, с линзой ПАЛ при представлении движения. С эффектами увеличения, в частности, сталкиваются во время движения при ношении однофокусных линз. Эффекты астигматизма могут возникать, когда трясут или кивают головой. В соответствии с вариантом осуществления стереоскопическую сцену рассчитывают посредством функционального блока, содержащего базу данных конструкций линз. База данных конструкций линз включает в себя, например, свойства поверхности и соответствующую диоптрическую силу нескольких модельных конструкций линз. В соответствии с вариантом осуществления стереоскопическую сцену рассчитывают посредством функционального блока, содержащего базу данных оптических эффектов. База данных оптических эффектов включает в себя, например, предварительно рассчитанный оптический эффект, связанный с характеристиками линзы. В соответствии с вариантом осуществления базу данных оптических эффектов используют для аппроксимации динамически спроецированной стереоскопической сцены. Главное достижение изобретения заключается в том, что уровень аппроксимации для тестирования конструкции линзы значительно ниже при использовании динамического поведения зрителя по сравнению со статическим поведением, но приводит к тому же уровню качества визуального восприятия. Таким образом, возможно динамически вычислить стереоскопическую сцену с аппроксимацией первого порядка, и для осуществления способа можно использовать стандартные компьютеры. В соответствии с вариантом осуществления аппроксимация для вычисления стереоскопической сцены основана на оценке искажения, рассчитанного в заданной плоскости независимо от реального расстояния до объекта сцены, с применением, например, прослеживания прохождения лучей. Оптические эффекты, такие как эффекты искажения и/или размытия, добавляют к конечной сцене,которая должна быть спроецирована. Оптические эффекты рассчитывают путем прослеживания прохождения лучей. Например, их сначала рассчитывают на ограниченном количестве точек сетки, указанные точки расположены в средней плоскости сцены, и вычисления выполняют, учитывая начальное положение зрителя. Затем оптические эффекты добавляют в режиме реального времени и интерполируют с использованием предварительно рассчитанных данных. Сетка может быть линейной или квадратичной. В соответствии с другим вариантом осуществления стереоскопическая сцена представляет собой реальную сцену, наблюдаемую зрителем через устройство, содержащее электроактивный или оптически активный компонент, подходящий для воспроизведения оптического эффекта данной конструкции линзы. Указанный активный компонент, например, представляет собой часть пробных линз. Активная составляющая может быть разделена на пиксели, и тогда возможно обращение конкретно к каждой зоне с выбранной фазовой функцией, соответствующей конструкции линзы. Затем зритель может носить указанные пробные линзы, конструкция которых может быть легко изменена в ходе процесса подбора линз. Зритель, таким образом, имеет возможность протестировать большое количество конструкций линз и выбрать оптимальный вариант. Реальная сцена может представлять собой подлинную сцену вокруг зрителя или спроецированную сцену. В соответствии с вариантом осуществления электроактивный компонент представляет собой деформируемое зеркало. В соответствии с вариантом осуществления падающий луч света сначала отражается в плоском зеркале и направляется на деформируемое зеркало, на котором он отражается и направляется к глазам зрителя. В соответствии с вариантом осуществления падающий луч света сначала поляризуется, затем отражается на полуотражающем зеркале и направляется на деформируемое зеркало, затем направляется через полуотражающее зеркало на плоское зеркало и затем направляется к глазам зрителя после отражения на полуотражающем зеркале. В соответствии с вариантом осуществления деформируемое зеркало представляет собой пьезоэлектрическое деформируемое зеркало.-3 015207 Деформируемое зеркало, например, представляет собой канальное пьезоэлектрическое деформируемое зеркало. Оно состоит из активаторов пьезоэлектрической колонки, прикрепленных к основному держателю, а отражающая пластина связана с вершиной активаторной структуры и имеет покрытие для формирования зеркала. Форму лицевой пластины контролируют посредством напряжения, подаваемого к активаторам. Такое канальное пьезоэлектрическое деформируемое зеркало, например, поставляется компаниейFlexible Optical BV под торговой маркой "OKO Technologies". 19-ти канальную систему пьезоэлектрического деформируемого зеркала OKO Technologies успешно использовали в контексте настоящего изобретения. В соответствии с вариантом осуществления электроактивный или оптически активный компонент представляет собой пространственный модулятор света, который можно направлять электрически или оптически, соответственно. Пространственные модуляторы света (SLM, ПМС) придают лучу света некоторую форму переменной в пространстве модуляции. Поскольку возможно варьировать интенсивность, модулировать фазу и управлять полярностью луча при направлении пикселей ПМС, возможно модулировать изображение,просматриваемое зрителем, как если бы оно было модулировано конкретной конструкцией линзы. В контексте настоящего изобретения преимущественно использовали жидкокристаллические ПМС. Указанные жидкокристаллические ПМС могут иметь оптическую (ОА, ОА) или электрическую (ОЕ, ЭА) адресацию. ОА ПМС устанавливают, как зеркала, а ЭА ПМС могут быть установлены на отражение или на пропускание. В соответствии с вариантом осуществления пространственный модулятор света представляет собой электрически направляемый жидкокристаллический ПМС и установлен так, чтобы пропускать падающий луч света. В соответствии с вариантом осуществления начальную конструкцию линзы определяют с помощью стандартного измерения коррекции зрения зрителя. В соответствии с вариантом осуществления выбирают ряд параметров зрения и выполняют тестовые последовательности, параметр за параметром, причем в ходе каждой последовательности выражается мнение зрителя, соответствующее каждому параметру. В соответствии с вариантом осуществления влияние выбора параметра зрения тестируют на предыдущих определенных параметрах зрения, и если результат неудовлетворителен, выполняют новую тестовую последовательность с предыдущими определенными параметрами зрения до удовлетворения зрителя. В соответствии с вариантом осуществления параметры зрения выбирают из списка, состоящего из длины прогрессии, вкладыша для зрения на малом расстоянии, коэффициента глаз/голова, кривизны линзы. В соответствии с вариантом осуществления способ дополнительно содержит этап передачи данных,соответствующих оптимальной конструкции линз, в модуль изготовления. В соответствии с вариантом осуществления модуль изготовления представляет собой принтер линз,такой как система ультрафиолетовой гравировки или инструмент прямой механической обработки. Изобретение также относится к системе подбора при коррекции зрения очковых линз, содержащей средство показа стереоскопической сцены, включая оптические эффекты конструкции линзы, зрителю,указанное средство подходит для показа стереоскопической сцены при различных положениях головы зрителя. В соответствии с вариантом осуществления система дополнительно включает в себя измерительную систему, выполненную с возможностью определения положения головы зрителя; вычислительную систему, выполненную с возможностью получения измеренного положения головы и данных конструкции линзы, с тем чтобы вычислить ее оптический эффект и применение метрики для вычисления стереоскопической сцены, соответствующей изображению, которое видит пациент в определенном положении; проецирующую систему указанного рассчитанного стереоскопического изображения для глаз зрителя. В соответствии с вариантом осуществления данные конструкции линзы представляют собой данные оптического искажения. В соответствии с вариантом осуществления данные дополнительно содержат ряд параметров, связанных с данной линзой. В соответствии с вариантом осуществления измерительная система содержит устройство слежения за движениями головы. В соответствии с вариантом осуществления предполагается, что устройство слежения за движениями головы размещено на темени зрителя. В соответствии с вариантом осуществления в вычислительную систему вводят базу данных конструкции линзы. В соответствии с вариантом осуществления вычислительная система дополнительно выполнена с-4 015207 возможностью применения метрики путем вычисления аппроксимации искажения в заданной плоскости,независимо от реального расстояния до объекта сцены. В соответствии с вариантом осуществления проецирующая система стереоскопического изображения включает в себя проектор и экран. В соответствии с вариантом осуществления экран представляет собой экран из трех частей с полем зрения 120. В соответствии с вариантом осуществления проецирующая система стереоскопических изображений включает в себя стереоскопический дисплей, установленный на голове. В соответствии с другим вариантом осуществления средства для показа стереоскопической сцены включают в себя электроактивный компонент, подходящий для воспроизведения оптического эффекта данной конструкции линзы. В соответствии с вариантом осуществления электроактивный компонент представляет собой деформируемое зеркало, например пьезоэлектрическое деформируемое зеркало. В соответствии с вариантом осуществления электроактивный компонент представляет собой пространственный модулятор света. В соответствии с другим вариантом осуществления система дополнительно содержит систему подбора, активируемую зрителем для выражения его мнения. В соответствии с вариантом осуществления система дополнительно выполнена с возможностью выбора нового набора параметров линзы, как функции отклика системы отбора при активации взаимодействием с пациентом. В соответствии с вариантом осуществления система дополнительно содержит систему изготовления, выполненную с возможностью изготовления корректирующих очковых линз на основании параметров линз, включая результат взаимодействия с пациентом. В соответствии с вариантом осуществления система изготовления включает принтер линз, такой как система ультрафиолетовой гравировки или инструмент прямой механической обработки. Изобретение также относится к компьютерной программе для динамического вычисления стереоскопической сцены, в которой входными параметрами являются параметры положения головы зрителя параметры удовлетворения зрителя база данных конструкции линз. Изобретение также относится к компьютерной программе для управления электроактивным компонентом, в которой входными параметрами являются параметры удовлетворения зрителя база данных конструкции линз. Изобретение дополнительно раскрыто в подробном описании не ограничивающих вариантов осуществления, которые описаны и поясняются ниже. На чертежах на фиг. 1 схематично показан вид в перспективе системы в соответствии с изобретением для осуществления способа в соответствии с изобретением, в которой стереоскопическая сцена проецируется зрителю; на фиг. 2 схематично показана сетка, используемая для вычисления стереоскопической сцены фиг. 1; на фиг. 3 схематично показано изображение оптического пути, используемого для вычисления стереоскопической сцены фиг. 1; на фиг. 4 схематично показано изображение (вид сбоку: фиг. 4a, вид спереди: фиг. 4b) системы в соответствии с изобретением для осуществления способа в соответствии с изобретением, в которой используется устройство, включающее в себя электроактивный компонент; на фиг. 5 схематично показано продольное сечение другого варианта выполнения для осуществления способа в соответствии с изобретением, в котором используется устройство, включающее в себя электроактивный компонент; на фиг. 6 схематично показано изображение (вид сбоку: фиг. 6 а, вид спереди: фиг 6b), на котором зритель использует вариант осуществления по фиг. 5; на фиг. 7 схематично показано изображение другой системы для осуществления способа в соответствии с изобретением, в котором используется устройство, включающее в себя электроактивный компонент; на фиг. 8 схематично показана блок-схема для осуществления способа в соответствии с изобретением. Фиг. 1-3 относятся к осуществлению способа в соответствии с изобретением, в котором стереоскопическую сцену проецируют для зрителя 1, и она включает в себя оптический эффект конструкции линзы, при этом указанную сцену 2 рассчитывают в зависимости от положения головы зрителя. Зритель 1 обращен к трем экранам 3 стереоскопического дисплея с полем зрения 120. Положение-5 015207 головы зрителя определяют посредством датчика 4, связанного с вычислителем 5 положения. Указанный вычислитель 5 положения связан с компьютером 6 для ввода данных положения головы зрителя. Компьютер 6 вычисляет сцену, которую проецируют 3-мя проекторами 7 на экраны 3. На зрителя 1 надеты очки с электроактивной заслонкой или поляризованные линзы для получения стереоскопического зрения. В качестве примера, датчик 4 установлен на голове зрителя и представляет собой датчик положения для осуществления виртуального отображения, такой, как датчик Fastrak, поставляемый компаниейPOLHEMUS. Также подходят другие датчики такие, как Liberty, поставляемый компанией POLHEMUS,IS 900 поставляемый компанией InterSence, или оптический датчик, такой как ARTTrack, поставляемый компанией Advanced Realtime Tracking. В качестве примера, в компьютере 6 используется графическая карта, такая как PNY Quadro Fx 3000 G или Fx 4500 G. Сетка, используемая для вычисления оптических эффектов, как функции заданной конструкции линзы и заданного положения головы, показана на фиг. 2. Начальная сетка зоны, проходящей через правое стекло очков, показана на фиг. 2a. Искажения, соответствующие просмотру через стекло очков данной конструкции линзы, рассчитывают на каждом пересечении сетки, как показано на фиг. 2b. Сетку,адаптированную к уровню искажений, рассчитывают, как функцию данного вычисления, как показано на фиг. 2c, и искажения повторно рассчитывают с указанной сеткой, как показано на фиг. 2d. Тогда возможно получить точное восприятие сцены, как при просмотре ее с линзой очков заданной конструкции. Способ для вычисления оптических эффектов показан на фиг. 3 с применением прослеживания прохождения лучей. Центр вращения глаза обозначен, как 11, ось визирования, как 12, линза, как 13,1 представляет расстояние между оптическим центром линзы и центром вращения глаза 11. Падающий луч 14, исходящий из точки М сцены 2, отклоняется за счет преломления в линзе 13 с формированием луча 15, сходящегося к центру вращения C глаза 11, что позволяет зрителю получать ощущение того, что луч исходит из точки M', как луч 17. Для учета конструкции линзы, соответствующее искажение представляют как вектор MM', и исходная точка M смещается в точку M'. Исходя из одного варианта осуществления, компьютер 6 выполняет вычисление в каждой точке пересечения сетки 2a или 2c для получения уровня искажений 2b или 2d, соответственно, с применением указанного прослеживания прохождения лучей, при этом искажение, соответствующее конструкции линзы, сохраняют в базе данных компьютера 6. Фиг. 4-7 относятся к осуществлению способа в соответствии с изобретением, в котором стереоскопическая сцена представляет собой реальную сцену, наблюдаемую зрителем через устройство, содержащее электроактивный или оптически активный компонент, подходящий для воспроизведения оптического эффекта данной конструкции линзы. Электроактивный компонент в соответствии с вариантами осуществления согласно фиг. 4-6 представляет собой деформируемое зеркало. В системе фиг. 4 падающий луч 23, идущий от сцены 2, сначала отражается на плоском зеркале 22 к деформируемому зеркалу 21 и направляется к центру вращения глаза зрителя 1. Поле зрения ограничено пунктирной линией 25 и находится под стандартным фронтальным полем зрения. В системе фиг. 5 и 6 поле зрения 38 является стандартным и фронтальным полем. Падающий луч света, идущий от сцены сначала проходит через поляризатор 34, полностью отражается на двустороннем зеркале 32 к деформируемому зеркалу 33 после прохождения через четвертьволновую пластину 35. Отраженный луч снова проходит через четвертьволновую пластину 35, через двустороннее зеркало 32 и полностью проходит через другую четвертьволновую пластину 35 и отражается на плоском зеркале 31. Затем он полностью отражается на двустороннем зеркале 32 и направляется к центру вращения глаза 30 зрителя 1. Поляризация света на последовательных этапах обозначена, как 41, 42, 43, 44. Исходя из данного варианта осуществления зритель может видеть только свет, который был отражен на деформируемом зеркале 33. Деформируемое зеркало 33 и четвертьволновая пластина 35 показаны, как уникальный компонент 36 на фиг. 6a и 6b, при этом плоское зеркало 31 и четвертьволновое зеркало 33 показаны, как уникальный компонент 37. Как показано на фиг. 4 и 6, зритель может носить линзы, такие, как очковые линзы 20 для коррекции аномалий зрения на большом расстоянии. Исходя из варианта осуществления зритель носит ПАЛ, и электроактивный компонент изменяет наблюдаемую сцену так, чтобы зритель мог видеть ее как при ношении различных конструкций ПАЛ. В системе по фиг. 7 электроактивный компонент представляет собой пространственный модулятор света (ПМС) 43, связанный с компьютером 45. Сцену 44 показывают глазу 40 зрителя через оптическую систему 41, содержащую указанный ПМС 43 и корректирующие зрение на большом расстоянии линзы или линзы ПАЛ 42. Указанный ПМС 43 можно направлять электрически, и он, например, представляет собой электрически направляемый жидкокристаллический ПМС. На фиг. 8 показана схематическая блок-схема для осуществления способа в соответствии с изобре-6 015207 тением, в которой проиллюстрированы различные этапы способа подбора. Первый этап, 101, соответствует выбору ряда параметров зрения, например от P1 до P2, выбранных в списке возможных параметров зрения от P'1 до P'N. Например, указанные параметры представляют собой кривизну линзы в конструкции, которую необходимо протестировать, длину прогрессии ПАЛ,вкладыша ПАЛ ближнего зрения, расстояние между зонами ближнего и дальнего зрения, длину канала,коэффициент глаза/головы или другой параметр зрения, известный специалистам в области техники коррекции зрения. Второй этап, 102, соответствует инициализации способа, в котором вводят начальные диапазоны выбранных параметров от P1 до P3. Третий этап, 103, соответствует тестовой последовательности, состоящей из выбора порядка теста параметров от P1 до P3. Выполняют первую тестовую последовательность 110-111, в которой зритель может тестировать конструкцию линзы, соответствующую параметрам, которые были выбраны ранее. Зритель высказывает свое мнение на этапе 111, и если зритель не удовлетворен, выбирают и тестируют новую установку параметра P1, и данный этап повторяют до удовлетворения зрителя. Выполняют вторую тестовую последовательность 120-122, в которой зритель может тестировать конструкцию линзы, соответствующую параметрам P2, P3, которые были первоначально выбраны, и параметру P1, выбранному ранее. После варьирования параметра P2, проводят проверку совместимости выбранного ранее параметра P1 по отношению к выбранному параметру P2. Тестовую последовательность 120-122 повторяют до удовлетворения зрителя в отношении объединенных параметров P1 и P3 с выбранным параметром P2. Выполняют третью тестовую последовательность 130-133, в которой зритель может тестировать конструкцию линзы, соответствующую первоначально выбранному параметру P3 и выбранным ранее параметрам P2 и P1. После варьирования параметра P3 проводят проверку совместимости выбранного ранее параметраP2, затем с выбранным ранее параметром P1. Тестовую последовательность 130-133 повторяют до полного удовлетворения зрителя и получают оптимизированную конструкцию в том, что касается параметров P1 - P3. Затем возможно охарактеризовать оптимальные очковые линзы для указанного конкретного зрителя и передать соответствующие данные по изготовлению в изготавливающее устройство. Изобретение не ограничено описанными выше вариантами осуществления, которые можно варьировать множеством способов в объеме формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ определения оптимальной конструкции очковых линз для пациента (1), содержащий последовательные этапы, на которых пациенту (1) показывают стереоскопическую сцену, включающую оптические эффекты первой конструкции линз, представляющие собой искажения изображения, обусловленные первой конструкцией линз; вводят относительное перемещение между пациентом (1) и показанной стереоскопической сценой,при этом указанная сцена показывается с оптическими эффектами первой конструкции линз; пациент выражает свое мнение о воспринимаемом изображении относительно ожидаемого изображения; пациенту (1) показывают стереоскопическую сцену, включающую оптические эффекты модифицированной конструкции линз; вводят относительное перемещение между пациентом (1) и показанной стереоскопической сценой,при этом указанная сцена показывается с оптическими эффектами модифицированной линзы; пациент повторно выражает свое мнение; повторяют три последних этапа до удовлетворения пациента. 2. Способ по п.1, в котором определяют положение головы пациента, а стереоскопическая сцена представляет собой стереоскопическое спроецированное изображение, рассчитанное исходя из конструкции линзы и положения головы пациента. 3. Способ по п.1 или 2, в котором стереоскопическую сцену рассчитывают посредством функционального блока, содержащего базу данных конструкций линз. 4. Способ по п.2 или 3, в котором стереоскопическую сцену рассчитывают посредством функционального блока, содержащего базу данных оптических эффектов. 5. Способ по п.1, в котором стереоскопическая сцена представляет собой реальную сцену, наблюдаемую пациентом через устройство, содержащее электроактивный или оптически активный компонент,подходящий для воспроизведения оптического эффекта данной конструкции линзы. 6. Способ по любому из пп.1-5, в котором начальную конструкцию линзы определяют с применением стандартного измерения коррекции зрения пациента. 7. Способ по любому из пп.1-6, в котором выбирают ряд параметров зрения и выполняют тестовые-7 015207 последовательности, параметр за параметром, при этом мнение пациента выражается в ходе каждой последовательности, соответствующей каждому параметру. 8. Способ по любому из пп.1-7, дополнительно содержащий этап передачи данных, соответствующих оптимальной конструкции линз, в модуль изготовления. 9. Система для подбора очковых линз при коррекции зрения, содержащая средство показа пациенту стереоскопической сцены, включающей оптические эффекты конструкции линзы, причем указанное средство подходит для показа стереоскопической сцены при различных положениях головы пациента,при этом указанное средство содержит: измерительную систему (4), выполненную с возможностью определения положения головы пациента; базу данных по конструкциям линз, которая включает в себя характеристики поверхности и соответствующую диоптрическую силу нескольких модельных конструкций линзы; вычислительную систему, выполненную с возможностью получения измеренных данных положения головы и данных конструкции линзы, с тем чтобы вычислять ее оптический эффект, который представляет собой оптические искажения, связанные с указанной конструкцией линзы, и применения метрики для вычисления стереоскопической сцены, соответствующей изображению, которое видит пациент при указанном определенном положении, при этом в указанную вычислительную систему вводят базу данных конструкции линз; систему для проецирования указанного рассчитанного стереоскопического изображения для глаз пациента в стереоскопическую сцену. 10. Система по п.9, в которой данные конструкции линзы содержат данные оптического искажения. 11. Система по п.9 или 10, в которой измерительная система содержит устройство слежения (4) за перемещением головы. 12. Система по любому из пп.9-11, в которой система для проецирования стереоскопических изображений включает в себя стереоскопический дисплей, установленный на голове. 13. Система по п.9, в которой средство показа стереоскопической сцены включает в себя электроактивный компонент, подходящий для воспроизведения оптического эффекта данной конструкции линзы. 14. Компьютерный носитель с программой для динамического вычисления стереоскопической сцены, характеризующийся тем, что входными параметрами программы являются параметры положения головы пациента,заключение об удовлетворении пациента,база данных конструкции линзы, которая включает в себя характеристики поверхности и соответствующую диоптрическую силу нескольких модельных конструкций линзы,при этом программа выполнена с возможностью получения измеренного положения головы пациента и данных конструкции линзы, с тем чтобы вычислять ее оптический эффект, и применения метрики для вычисления стереоскопической сцены, соответствующей изображению, которое видит пациент в указанном определенном положении, для осуществления этапов способа по п.1. 15. Компьютерный носитель с программой для управления электроактивным компонентом, характеризующийся тем, что входные параметры программы содержат заключение об удовлетворении пациента,базу данных по конструкциям линз, которая включает в себя характеристики поверхности и соответствующую диоптрическую силу нескольких модельных конструкций линзы,при этом программа выполнена с возможностью получения измеренного положения головы пациента и данных конструкции линзы, с тем чтобы вычислять ее оптический эффект, и применения метрики,с тем чтобы вычислить стереоскопическую сцену, соответствующую изображению, которое видит пациент в указанном определенном положении, для осуществления этапов способа по п.1.
