Окно или дверь с электромеханической блокировкой

Номер патента: 8333

Опубликовано: 27.04.2007

Автор: Кайзер Конрад

Скачать PDF файл.

Формула / Реферат

1. Окно или дверь, содержащие:

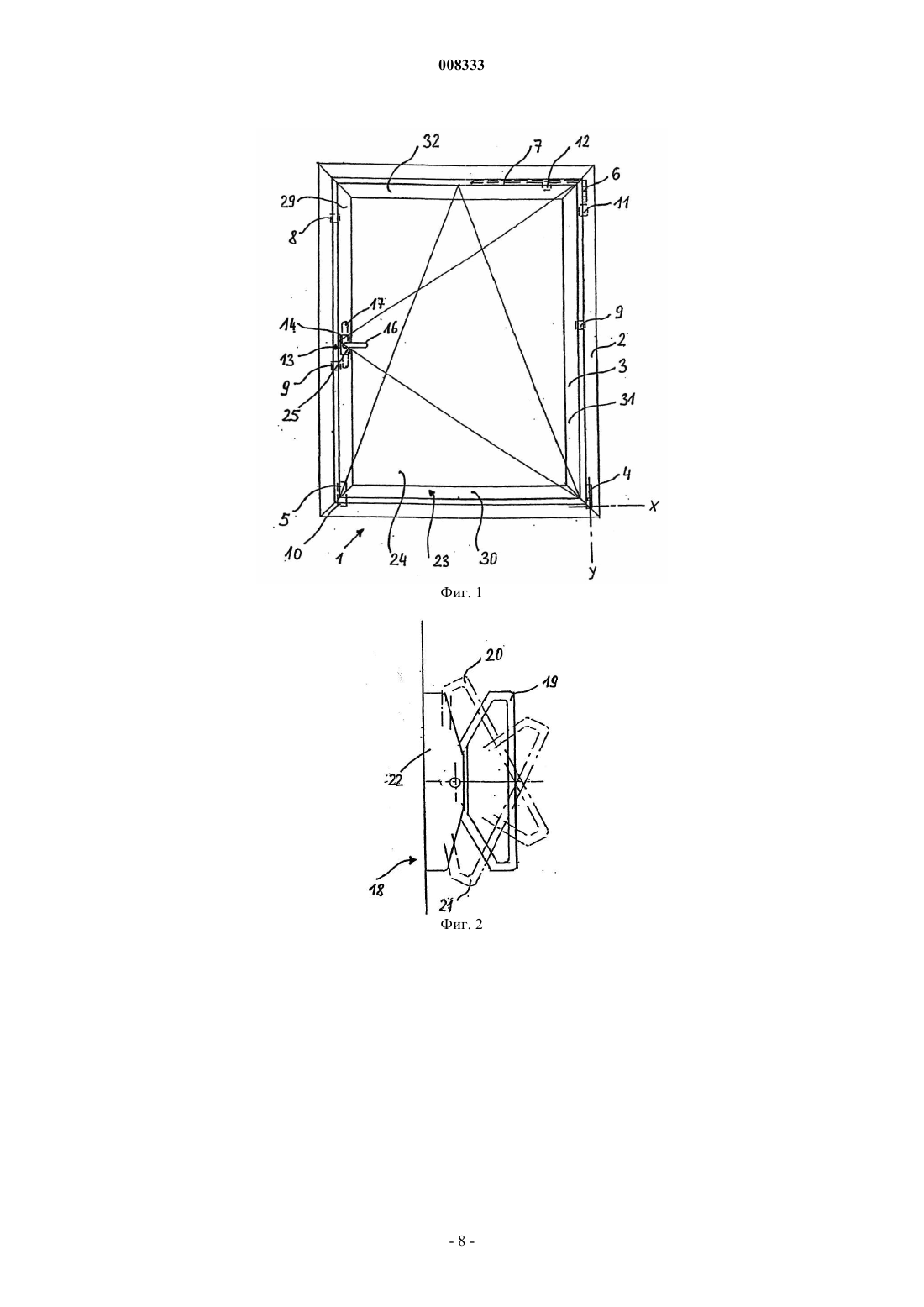

a) наружную коробку (2), предпочтительно огибающую по периметру створку (23) с плоскостью (24), выполненную с возможностью поворота относительно наружной коробки вокруг одной или нескольких осей (оси X, оси Y),

b) крепления (4-7) для перемещения створки (23) относительно наружной коробки (2), расположенные между створкой (23) и наружной коробкой (2),

c) блокировочные элементы (8, 9) с электромеханическим приводом для блокирования створки (23) на наружной коробке (2) после, в частности, ручного или автономного электромеханического закрытия створки (23), отличающиеся тем, что

d) каждый блокировочный элемент (23) имеет собственное электромеханическое приводное устройство (33), и/или

e) блокировочные элементы (8, 9) выполнены таким образом, что при закрытом окне они смещены относительно друг друга перпендикулярно к плоскости панели, а створка (23) при этом прижата с заданным усилием к наружной коробке (2).

2. Окно или дверь по п.1, отличающиеся тем, что блокировочные элементы (8) выполнены таким образом, что блокирование створки (2) после ее закрытия занимает более длительное время, чем время для разблокирования перед открытием створки.

3. Окно или дверь по п.1 или 2, отличающиеся тем, что для перемещения створки (23) относительно наружной коробки (2) предусмотрены электромагнитные или электромеханические функциональные, в частности, соединительные элементы (10-12) для, как минимум, одного или нескольких креплений (5, 6, 7).

4. Окно или дверь по любому из пп.1-3, отличающиеся тем, что ручка (13), расположенная на створке (23), содержит рукоятку, выполненную с возможностью перемещения, в частности, с возможностью поворота на створке (23) в различные положения, соответствующие различным рабочим положениям створки, причем ручка (13) имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью с электромеханическими блокировочными элементами (8, 9), расположенными между створкой (23) и наружной коробкой (2), и/или с электромагнитными или электромеханическими функциональными элементами, в частности, с соединительными элементами (10-12) для, как минимум, одного или нескольких креплений.

5. Окно или дверь по п.4, отличающиеся тем, что ручка (13) связана с блокировочными элементами и/или креплениями без применения механических элементов типа передачи, и что ручка (13) предназначена для открывания и закрывания створки вручную.

6. Окно или дверь по любому из пп.1-5, отличающиеся тем, что блокировочный элемент содержит фиксирующий ползун (27) с электромеханическим приводом, предпочтительно на наружной коробке или на створке (23), предназначенный для взаимодействия с соответствующим фиксирующим упором (28) на створке или на наружной коробке.

7. Окно или дверь по любому из пп.1-6, отличающиеся тем, что, как минимум, один из фиксирующих ползунов (27) или фиксирующий упор (28) содержит управляющий кулачок, в частности, сужающийся скос (34), предназначенный для того, чтобы при выдвижении фиксирующего ползуна (27) перемещать стационарный фиксирующий упор (28) и, таким образом, створку в направлении наружной коробки (2), и чтобы блокировать указанный фиксирующий упор с заданным усилием на указанной наружной коробке.

8. Окно или дверь по любому из пп.1-7, отличающиеся тем, что на фиксирующем ползуне (27) выполнен выступ заданной протяженности, и указанный подвижный фиксирующий ползун выполнен с возможностью выдвижения в аксиальном направлении настолько, что при этом стационарный фиксирующий упор (28) достигает положения, при котором он проскальзывает за выступ (35), обеспечивая высвобождение створки (3) из наружной коробки.

9. Окно или дверь по любому из пп.1-8, отличающиеся тем, что электромеханическое приводное устройство содержит деблокирующую пружину (36).

10. Окно или дверь по любому из пп.1-9, отличающиеся тем, что электромеханическое приводное устройство (8, 9) предназначено для перемещения фиксирующего ползуна (27) и удерживания деблокирующей пружины (36) в состоянии напряжения.

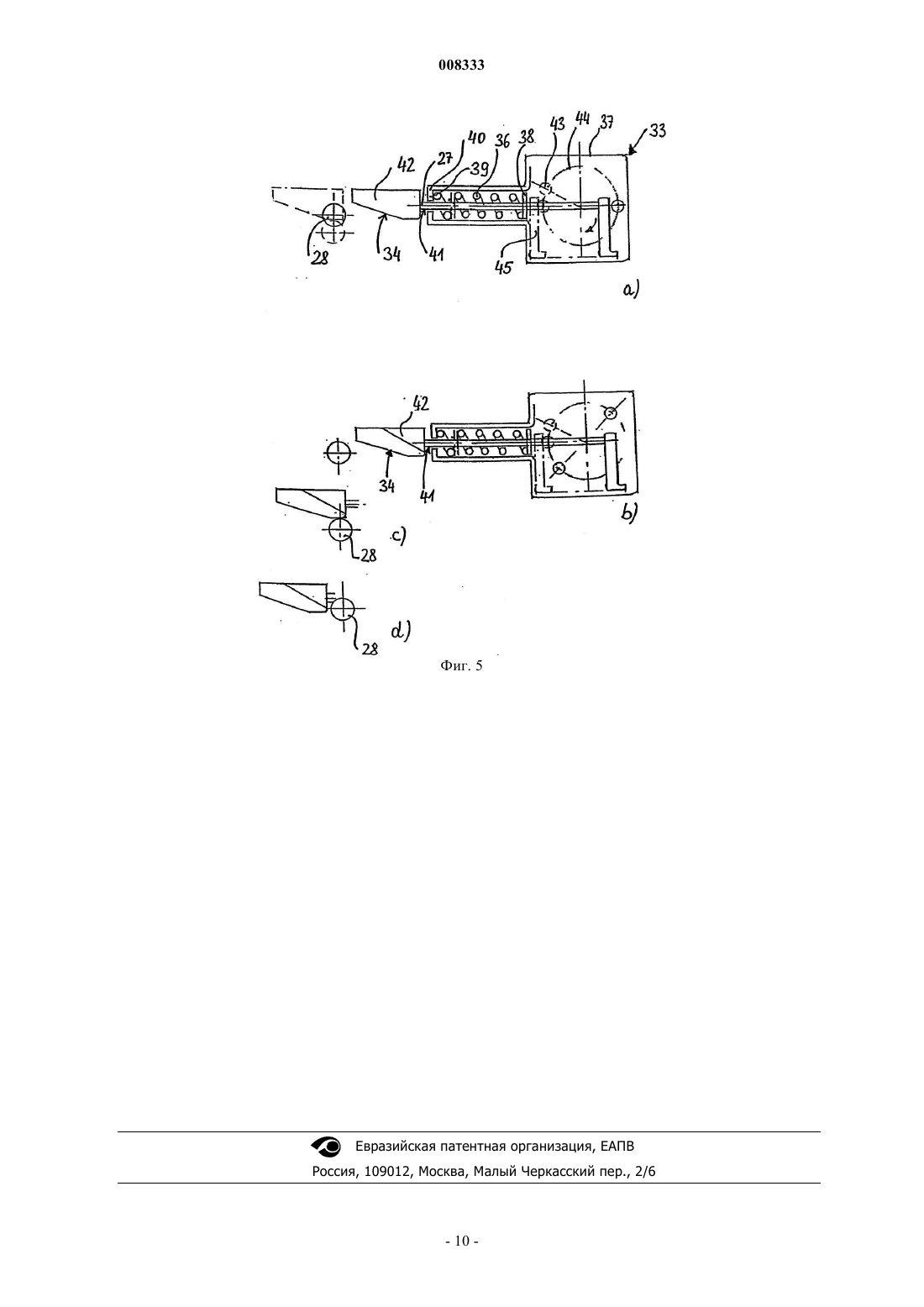

11. Окно или дверь по любому из пп.1-10, отличающиеся тем, что блокирование фиксирующего ползуна и напряжение деблокирующей пружины (36) осуществляют посредством эксцентрикового устройства.

12. Окно или дверь по любому из пп.1-11, отличающиеся тем, что эксцентриковое устройство содержит эксцентриковый палец (43), перемещающийся по круговой траектории.

13. Окно или дверь по любому из пп.1-12, отличающиеся тем, что содержат корпус (37) привода, вмещающий электродвигатель и передачу, а также предпочтительно деблокирующую пружину (36), в частности винтовую пружину.

14. Окно или дверь по любому из пп.1-13, отличающиеся тем, что деблокирующая пружина (36) охватывает фиксирующий ползун (27) и зажата между двумя упорами (38, 39), выполненными с возможностью перемещения относительно друг друга, причем один из них закреплен на фиксирующем ползуне (27).

15. Окно или дверь по любому из пп.1-14, отличающиеся тем, что эксцентриковый палец (43) выполнен с возможностью воздействия на упор (45) на фиксирующем ползуне (27) таким образом, что указанный эксцентриковый палец, перемещаясь по круговой траектории (44) сначала с целью блокировки, выдвигает из корпуса (37) привода наружу фиксирующий ползун до тех пор, пока при дальнейшем прохождении круговой траектории уже в процессе разблокирования не будет достигнуто положение, в котором напряжение деблокирующей пружины будет ослаблено.

16. Окно или дверь по любому из пп.1-15, отличающиеся тем, что после прохождения эксцентриковым пальцем (43) менее половины круговой траектории (44) достигают положения блокировки, и при дальнейшем прохождении круговой траектории (44) подвижный фиксирующий ползун (27) выдвигают дальше до тех пор, пока он не достигнет положения, в котором он проскользнет за торцевую часть (42) у фиксирующего ползуна (27) с сужающимся скосом, при этом створка будет высвобождена из наружной коробки.

17. Окно или дверь по любому из пп.1-16, отличающиеся тем, что, как минимум, один из блокировочных элементов (8, 9) выполнен на вертикальной рамной балке (29) со стороны рукоятки.

18. Окно или дверь по любому из пп.1-17, отличающиеся тем, что на одной или на нескольких рамных балках (29-32) рамы (3) створки выполнены дополнительные блокировочные элементы, блокирующие створку в отдельных точках или на отдельных участках.

Рисунок 1



Текст

Смотреть все

008333 Изобретение относится к окну или двери согласно ограничительной части п.1 формулы изобретения. Из патента DE 19514051 известны двери, а также окна с боковым и нижним подвесом, блокировочные устройства которых для блокировки створок на наружной коробке имеют электромагнитный привод. Перемещение задвижки в запирающее положение, в котором она входит в паз в створке двери, осуществляется при воздействии упругой силы на задвижку, в то время как открывание и соответственно отсоединение задвижки осуществляется при одновременном напряжении пружины электромагнитными силами. При этом известны также двери, где один электродвигатель приводит в движение сразу несколько блокировочных элементов, при этом необходима передача, соединяющая блокировочные элементы. У дверей требования к герметичности закрывания ниже, чем у окон, т.к. в районе пола отсутствуют какие-либо уплотнительные поверхности, поэтому для дверей достаточно установки уплотнительной кромки створки на уплотнениях наружной коробки. К окнам, в отличие от этого, вследствие установки на открытом месте (высотные здания, горы и т.п.) предъявляются повышенные требования к герметичности, т.е. к уплотнениям, расположенным по периметру между наружной коробкой и рамой створки, должно приклад ываться определенное прижимное усилие. Указанное прижимное усилие необходимо преодолевать при закрывании створки окна, что невозможно сделать техническими средствами, известными из уровня техники, в частности из патента DE 19514051. Давление, действующее на уплотнение, необходимо для выполнения условия классификации окон в соответствии с нормами в отношении герметичности и защиты от ливня. Задачей изобретения является создание окна или двери с улучшенной функцией электромеханической блокировки. В данном изобретении эта задача решена посредством объекта, раскрытого в п.1 формулы. Предпочтительные варианты исполнения представлены в зависимых пунктах формулы изобретения. Согласно отличительной части п.1 формулы каждый блокировочный элемент имеет собственное электромеханическое приводное устройство и/или блокировочные элементы, выполненные таким образом, что при закрывании окна они перемещаются перпендикулярно относительно плоскости панели и при этом прижимают створку к наружной коробке с заданным усилием. Собственный электромеханический привод на каждом блокировочном элементе представляет собой экономичное решение, позволяющее отказаться от передаточных соединений между отдельными блокировочными устройствами. Указанный признак дополнительно включает в себя вариант, который можно рассматривать независимо, благодаря которому простым образом при блокировании обеспечивается перпендикулярное перемещение створки относительно плоскости панели и прижатие створки к наружной коробке с заданным усилием, причем согласно этому варианту окно или дверь преимущественно не имеют собственного привода для перемещения створки при открывании или закрывании окна, а имеют лишь блокировку, которая вступает в контакт, если створка уже закрыта вручную (или в некоторых случаях закрыта автономным электромеханическим способом) и на орган управления поступает соответствующая команда блокирования. Блокировочные элементы выполнены преимущественно таким образом, чтобы время для блокировки после закрывания створки было больше, чем время для разблокирования перед открыванием створки,что очень удобно при управлении окном. При этом могут применяться любые органы управления. Однако согласно другому варианту исполнения, в частности, предпочтительно применять в качестве управляющего элемента ручку, закрепленную на створке и содержащую рукоятку, выполненную с возможностью перемещения, в частности, с возможностью поворота в различные положения на створке, соответствующие различным рабочим положениям створки, причем ручка имеет переключающие элементы и/или датчики и имеет беспроводную или электрическую проводную связь с электромеханическими блокировочными элементами, расположенными между створкой и наружной коробкой, и/или с электромагнитными или электромеханическими функциональными элементами, в частности с соединительными элементами для как минимум одного или нескольких креплений. В частности, предпочтительно, чтобы ручка не была соединена с блокировочными элементами и/или креплениями посредством механических элементов в виде передач, а предназначалась для открывания и закрывания створки вручную. Каждый блокировочный элемент имеет предпочтительно фиксирующий ползун с электромеханическим приводом, предпочтительно на наружной коробке или на створке, предназначенный для взаимодействия с соответствующим фиксирующим упором на створке или на наружной коробке. Упор может быть выполнен в виде запирающего ролика или неподвижного пальца. Для достижения заданного запирающего усилия, как минимум, один из фиксирующих ползунов предпочтительно имеет управляющий кулачок, в частности сужающийся скос, выполненный для того,-1 008333 чтобы при выдвижении фиксирующего ползуна перемещать стационарный фиксирующий упор и, таким образом, створку в направлении наружной коробки, и чтобы блокировать указанный фиксирующий упор с заданным усилием на наружной коробке. В соответствии с другим вариантом на фиксирующем ползуне выполнен выступ заданной протяженности, и подвижный фиксирующий ползун выдвигают настолько, что неподвижный фиксирующий упор оказывается в таком положении, в котором он проскальзывает за выступ таким образом, что в этом положении створка чрезвычайно быстро высвобождается из наружной коробки. Согласно другому предпочтительному варианту, позволяющему выполнить особенно быстрое разблокирование, электромеханическое приводное устройство содержит деблокирующую пружину. Предпочтительно электромеханическое приводное устройство предназначено для перемещения фиксирующего ползуна и удерживания деблокирующей пружины в состоянии напряжения. Напряжение деблокирующей пружины осуществляют простым способом при перемещении фиксирующего ползуна посредством эксцентрикового устройства. В соответствии с конструктивным вариантом, осуществляемым простым способом, эксцентриковое устройство содержит эксцентриковый палец, перемещающийся по круговой траектории. Предпочтительно, приводное устройство содержит корпус привода, вмещающий электродвигатель и передачу, а также предпочтительно деблокирующую пружину, в частности винтовую пружину. Деблокирующая пружина охватывает фиксирующий ползун и зажата между двумя упорами. Согласно предпочтительному варианту эксцентриковый палец воздействует на радиальный упор,расположенный на фиксирующем ползуне или около него, таким образом, что указанный эксцентриковый палец, перемещаясь по круговой траектории сначала с целью блокирования, начинает выдвигать из корпуса привода наружу фиксирующий ползун, до тех пор пока при дальнейшем прохождении круговой траектории уже в процессе разблокирования не будет достигнуто положение, в котором напряжение деблокирующей пружины будет ослаблено. При этом в предпочтительном варианте исполнения предложено, чтобы уже после прохождения эксцентриковым пальцем менее половины траектории относительно центра достигалось положение блокировки, и при дальнейшем прохождении круговой траектории подвижный фиксирующий ползун выдвигался дальше до тех пор пока он не достигнет положения, в котором створка, в свою очередь, будет быстро высвобождаться из наружной коробки. Данное изобретение позволяет осуществить блокирование створки, посредством электрического соединения в отдельных точках, а также, предпочтительно, такой привод для креплений, при котором, по меньшей мере, фиксация креплений в положении поворота, откидывания и/или закрытия и блокирование в положении закрытия осуществляются посредством силового привода, т.е. посредством двигателя. Разблокирование или высвобождение креплений может осуществляться также с помощью двигателя или пружины. Также можно осуществить кинематическую смену направления на обратное с применением, например, кулачков у фиксирующих упоров. Также электромеханический привод можно разместить в створке и упоре на наружной коробке. Далее заявленное изобретение подробно раскрыто на конкретных вариантах исполнения со ссылками на рисунки, где на фиг. 1 показана схема поворотно-откидного окна с первой ручкой; на фиг. 2 - схема другой ручки для поворотно-откидного окна в различных положениях рукоятки; на фиг. 3 - разрез по полости фальца окна; на фиг. 4a-d - схема электромеханического блокировочного устройства окна в различных рабочих положениях; на фиг. 5a-d - схема другого электромеханического блокировочного устройства для окна в различных рабочих положениях. На фиг. 1 представлено поворотно-откидное окно 1 с наружной коробкой 2 и створкой 23, содержащей раму 3 створки и панель 24. Поворотно-откидное окно выполнено с возможностью наклона относительно первой оси X, расположенной в обычном положении горизонтально, и с возможностью поворота относительно второй оси Y,которая здесь вертикальна. Для этого окно 1 в качестве креплений между наружной коробкой 2 и рамой 3 створки имеет поворотно-качающуюся опору 4, отсоединяемую качающуюся опору 5 и поворотный шарнир 6, выполненный в виде поворотной петли, закрепленной на раме 3 створки, и присоединенный к наружной коробке 2 с возможностью отсоединения. Кроме того имеется раздвижное устройство 7. В зависимости от того, откинуто окно, повернуто или закрыто, указанные крепления, в данном случае опоры, находятся в рабочем положении или в нерабочем положении. Так, например, качающаяся опора 5 при наклонных перемещениях находится в своем рабочем положении, а поворотный шарнир 6 в нерабочем. Наоборот, при поворотах поворотный шарнир 6 находится в своем рабочем положении, а качающаяся опора 5 - в нерабочем. Поворотная петля 6 в зависимости от исполнения в закрытом положении окна и в наклонном положении относительно оси Y присоединена к наружной коробке или к раме створки с возможностью отсоединения, а на раме створки или на наружной коробке закреплена жестко. В последнем случае поворотный шарнир 6 и раздвижное устройство 7 образуют единый блок.-2 008333 Дополнительно, в случае поворотно-откидного окна, представленного на фиг. 1, в каждом случае функционально предназначено по меньшей мере по одному электромеханическому функциональному элементу 10, 11 или 12 для креплений, обеспечивающих подвижность створки относительно наружной коробки - в данном случае для качающейся опоры 5 и поворотного шарнира 6, а также для раздвижного устройства 7; благодаря указанным функциональным элементам 10, 11 или 12 крепления 5, 6 и 7, в зависимости от соответствующего управления ими, переходят в рабочее положение или выходят из него,чтобы обеспечить перемещение створки 23 либо в положение откидывания, либо в положение поворота или блокирование створки 23 на наружной коробке 2 в закрытом положении. Качающуюся опору 5 и поворотный шарнир 6 приводят в рабочее или нерабочее состояние,соответственно, с помощью соединительных элементов 10, 11 электромеханического действия. Электромеханический элемент 10 управляет качающейся опорой 5, в одном случае фиксируя ее при вращении створки вокруг оси X и высвобождая ее при повороте створки вокруг оси Y в другом случае. Электромеханический элемент 11 обеспечивает блокирование на наружной коробке 2 поворотного шарнира 6, расположенного на створке 23, при закреплении створки и ее повороте вокруг оси Y в одном случае, и, в другом случае, высвобождение поворотного шарнира 6, когда створка 23 закреплена на осиX. Кроме того, в качестве еще одного подвижного крепления на границе между наружной коробкой 2 и рамой 3 створки предусмотрено раздвижное устройство 7, используемое для ограничения наклона створки относительно наружной коробки 2. Указанное раздвижное устройство 7 может быть соединено с поворотной петлей 6, и в этом случае поворотная петля 6 закреплена на наружной коробке 2 с возможностью соединения со створкой 23 посредством указанного раздвижного устройства. Далее, согласно одному из альтернативных вариантов раздвижное устройство 7 может быть использовано, благодаря специальным не показанным здесь элементам типа электродвигателя или какой-либо передачи, например цепи или тросика, отходящего от раздвижного устройства, для открытия и закрытия поворотнооткидного окна с его переводом в откинутое положение или возвратом из этого положения. Функциональный элемент 11 обеспечивает высвобождение поворотного шарнира 6 возле створки 23 во время ее поворота вокруг оси Y в рабочем положении. Напротив, в процессе откидывания поворотный шарнир бездействует, находясь в нерабочем положении. Другие функциональные элементы 10,12 действуют аналогично применительно к качающейся опоре 5 и раздвижному устройству 7, которые переводят в нерабочее положение и/или блокируют или высвобождают, например, с помощью работающего от электромеханического привода соединительного элемента, имеющего подвижные пальцы или подобные детали. Между наружной коробкой 2 и рамой 3 створки находятся блокировочные элементы 8, 9, размещенные в отдельных точках, т.е. только возле отдельных отстоящих друг от друга участков фальца,внутри фальцевого пространства, существующего между указанными наружной коробкой и рамой створки, или на нем, причем блокировочные элементы 8, 9 перекрывают указанный фальц, блокируя створку 23 на наружной коробке 2 в закрытом положении окна. Например, в рассматриваемом случае три блокировочных элемента расположены на границе створки со стороны поворотной петли 6 и на границе рамы 3 створки, расположенной напротив поворотной петли 6. Можно также предусмотреть дополнительные блокировочные элементы 8, 9 такого типа на других сторонах, в частности с верхней и нижней сторон окна, и/или использовать иное количество блокировочных элементов 8, 9. В данном случае управление работой блокировочных элементов 8, 9 можно осуществлять беспроводным способом или по электрической проводной связи (здесь не показано), и они могут быть снабжены блокировочным элементом электромагнитного или, в частности, электромеханического действия. Предпочтительнее использовать электромеханический блокировочный элемент типа фиксирующего ползуна, что позволит создать достаточно большое фиксирующее усилие, в сочетании различными дополнительными передаточными элементами типа сужающихся скосов, эксцентриков, распорных клиньев и т. п. В этом случае закрывание предпочтительно осуществляют с помощью электромеханического привода, а открывание согласно данному варианту посредством деблокирующей пружины, поскольку, обычно для открытия окна имеется в распоряжении меньше времени, чем для его закрытия и последующей фиксации. На раме 3 створки установлена ручка 13, применяемая в качестве приводного элемента для створки 23 и имеющая подвижную рукоятку 25, в данном случае поворачивающуюся на оси относительно наружной коробки 2 в различные положения. Положения ручки 13 должны быть визуально различимы для пользователя. При различных положениях, предусмотренных для поворотно-откидного окна и отличающихся друг от друга на некоторый угол (в данном случае угол равен 90), створка 23 либо блокируется, либо может быть откинута или повернута. В данном случае ручку 13 используют как для откидывания, так и для поворота окна, то есть для создания механического усилия с целью перемещения створки 23 относительно наружной коробки. Однако здесь ручку не используют, как это обычно делается в известных системах, для управления работой блокировочных элементов и/или креплений с помощью какого-либо механизма. Эта задача решена здесь без какой-либо механической связи с креплениями 4, 5, 6, 7 за счет использования электрических про-3 008333 водных линий или беспроводным способом, так что переключающее положение ручки 13 определяют с помощью детекторного устройства типа переключающих контактов или датчиков (например, герконов) и используют для управления работой блокировочных функциональных элементов электромагнитного или электромеханического действия, для того чтобы использовать крепления как при откидывании, так и при повороте или при закрытии окна. Показанная на фиг. 1 ручка 13 конструктивно выполнена таким образом, чтобы положение рукоятки, направленное вниз, отвечало фиксированному положению окна, когда все блокировочные и функциональные элементы 8, 9, 10-12 находятся в положении закрытия или блокировки. Напротив, положение 16 соответствует возможности перевода створки в положение поворота, причем в этом положении блокировочные элементы 8, 9 и функциональный элемент 10 качающейся опоры 5 разблокированы. В положении поворота - здесь при рукоятке, направленной вверх, - створка 23 может наоборот поворачиваться так, что в этом положении блокировочные элементы 8, 9 и функциональный элемент 11 поворотного шарнира 6 будут разблокированы. Ручка 13 соединена с блокировочными элементами 8, 9 или с креплениями без помощи механических элементов вроде передающего механизма, в частности соединительной тяги. Благодаря устранению механической связи между ручкой и блокировочными элементами и креплениями затраты на изготовление окна снижаются и, с другой стороны, появляется возможность передачи информации о зарегистрированном положении рукоятки посредством беспроводного или иного типа связи рукоятки или переключателей и/или датчиков, предназначенных для рукоятки, со следящим устройством более высокого ранга(здесь не показано), так что становятся возможными, например, централизованно регистрировать и отслеживать положение окон здания без применения дополнительных датчиков между наружной коробкой и рамой створки. Согласно предпочтительному варианту исполнения переключатели и/или датчики ручки 13, а также возможные дополнительные электрические или электронные компоненты типа интерфейсных модулей сопряжения с информационной и/или силовой шиной системы автоматики здания могут быть размещены в корпусе 14 рукоятки (в данном случае - обращенная наружу манжета), при этом не возникает какоголибо ухудшения внешнего вида конструкции по сравнению с традиционными ручками чисто механического типа. Как вариант, для ручки 13 можно также выполнить электрическую схему (здесь не показано),встроенную в саму эту ручку 13 или рядом с ней, например внутри фальца, в камере или в углублении в раме створки. Ручка 13 обеспечивает, с одной стороны, традиционное управление окном, а с другой стороны, в зависимости от исполнения, благодаря наличию электроники с сенсорными элементами применяется в качестве модуля управления и/или информационного модуля. На фиг. 2 показан другой вариант выполнения ручки 18 для поворотно-откидного окна. Показанная здесь ручка имеет петлеобразную рукоятку 19, выполненную в виде качающегося рычага с возможностью поворота или наклона в различные положения относительно корпуса 22 рукоятки, закрепленного на створке 23. В положении, обозначенном поз. 19, окно закрыто; в положении, обозначенном поз. 20, окно можно перевести в откинутое положение; в положении, обозначенном поз. 21, окно можно переместить в положение поворота. В варианте исполнения с откидным или с поворотным окном, соответственно, необходимы только два положения рукоятки. В зависимости от размера створки изменяется количество блокировочных элементов 8, 9. Для поворотно-откидных окон меньшего размера требуется по меньшей мере один блокировочный элемент 11. Преимущественно, блокировочный элемент расположен на вертикальной балке 29 рамы со стороны рукоятки. В случае окна со створками большего размера и с учетом различных установочных положений окна, можно предусмотреть добавочные блокировочные элементы на четырех балках 29-32 рамы 3 створки, которые будут блокировать створку в отдельных точках или на отдельных участках. Связь отдельных блокировочных элементов 8, 9, а также электромеханических элементов 7, 8 и 9 для приведения в действие креплений 4 и 5 осуществляется исключительно через электрические соединения, идущие от элемента релейного управления для выбора соответствующей работы окна в закрытом положении, и положении поворота или откидывания у поворотных или откидных окон, и/или в закрытом положении и положении наклона у окон с боковой, нижней или верхней подвеской. На фиг. 3 показан разрез по раме окна, содержащего наружную коробку 2 и раму 3 створки, причем внутри фальца 26 схематически изображен один из имеющих электромеханический привод блокировочных элементов 8, 9. Блокировочный элемент 8, 9 содержит фиксирующий ползун 27 с электромеханическим приводом, имеющий подвижность в направлении плоскости окна и в направлении рамы створки 23,и в своем фиксирующем положении заходящий за фиксирующий упор 28, который неподвижен, т.е. не имеет возможности перемещаться относительно створки 23, и выполнен в виде ролика или пальца. Схематичное изображение подобного блокировочного устройства 8' в различных рабочих положениях показано на фиг. 4.-4 008333 На фиг. 4 чисто схематически изображен электромеханический привод 33, имеющий электродвигатель и, предпочтительно, смонтированную на его выходной стороне передачу (не показана). Этот электропривод размещают предпочтительно на оконной раме или, согласно другому варианту, на створке. В соответствии с фиг. 4 фиксирующие ползуны 27 имеют управляющие кулачки, в частности сужающиеся скосы 34, благодаря чему створка 23 при фиксации притягивается с заданным усилием по направлению с в сторону наружной коробки 2 так, чтобы она плотно прилегала с заданным усилием к наружной коробке 2. Указанная передача обеспечивает линейное перемещение фиксирующего ползуна 27 в осевом направлении или в сторону соответствующей части окна (в данном случае створки 3), в направлении фиксирующего упора 28, закрепленного на подвижной створке (здесь не показано). Сторона фиксирующего ползуна 27, обращенная к фиксирующему упору 28, содержит радиальный кулачок (в данном случае - сужающийся скос 34) который также может быть выполнен на выступе 35,сформированном в радиальном направлении на самом фиксирующем язычке и выступающем только за пределы некоторого участка, в частности, торцевого участка фиксирующего ползуна 27. Работа этой схемы описана ниже. Во время закрывания окна фиксирующий ползун 27 выдвигают из его втянутого положения (фиг. 4 а) на наружной коробке 2 параллельно раме 3 створки до тех пор, пока он не ляжет своим сужающимся скосом 34 на наружный радиус фиксирующего упора 28 (фиг. 4b). При дальнейшем выдвижении ползуна фиксирующий упор 28, находящийся на створке 3, вместе с самой створкой перемещают перпендикулярно плоскости оконной панели в направлении наружной коробки 2 до тех пор, пока не достигнут положения фиксации, при котором сужающийся скос 34 полностью пройдет свой путь, в результате чего блокировка сохраняется даже при отсутствии электропитания двигателя (блокирующее положение на фиг. 4 с). Согласно одному из вариантов для разблокирования путь закрытия может быть пройден сужающимся скосом 34 в обратном направлении (не показано). Чтобы как можно быстрее открыть створку также предусмотрено перемещение фиксирующего ползуна 27 еще дальше, до тех пор, пока он не займет положение, в котором его выступ 35 с сужающимся скосом 34 проскользнет дальше, вследствие чего створка 23 сможет отойти от наружной коробки 2 гораздо быстрее (фиг. 4d). Путь а, который проходит фиксирующий ползун 27 в направлении его смещения в процессе закрывания окна, заметно длиннее, чем путь "b", который он проходит в процессе разблокирования перед открыванием (в частности, отношение а/b превышает 2:1), так что и время, требуемое для разблокирования окна и его открывания после срабатывания функционального элемента, в частности после поворота ручки 13, будет меньше, чем время, которое требуется приводу для блокирования окна, например, после закрывания вручную с последующим поворотом ручки 13. Это является преимуществом, поскольку, в частности, открывание всегда следует производить быстро, а более длительный период, требуемый для блокирования после закрывания окна или после того, как створка будет прижата к наружной коробке 2,пользователя не беспокоит. На фиг. 5 представлен один из вариантов осуществления. Здесь блокирование происходит так же,как в конструкции, представленной на фиг. 4, однако разблокирование осуществляется с помощью деблокирующей пружины 36. Корпус 37 привода, где размещены электродвигатель и передача, выполнен в этом случае так, что в него помещена также деблокирующая пружина 36, в частности - винтовая пружина. Деблокирующая пружина 36 охватывает фиксирующий ползун 27 и удерживается двумя упорами 38, 39, концентрически охватывающими ползун 27, причем один из упоров, 38, охватывает фиксирующий ползун 27 в виде шайбы и прикреплен к нему аксиально, а второй выполнен в виде стенки 40 корпуса 34 привода, сквозь которую в процессе перемещения проходит фиксирующий ползун 27. Выступ 41 снаружи корпуса 37 привода содержит торцевую часть 42 заданной длины, которая и в этом случае имеет сужающийся скос 34. Блокирование происходит здесь в соответствии с фиг. 4. Однако в данном случае в корпусе 37 привода, на конце фиксирующего ползуна 27, выполнен эксцентриковый механизм с эксцентриковым пальцем 43, причем эксцентриковый палец 43 выполнен с возможностью перемещения по круговой траектории 44, воздействуя в процессе закрытия на расположенный на фиксирующем ползуне 27 или вокруг него радиальный упор 45, который неподвижно соединен с фиксирующим ползуном 27, в результате чего эксцентриковый палец, воздействуя на упор 45, выталкивает фиксирующий ползун 27 наружу, за пределы корпуса привода (то есть в положение блокировки, показанное на фиг. 5 с). При дальнейшем перемещении эксцентрикового пальца он заходит за границу упора 45, так что при этом фиксирующий упор 28 снова освобождается, обеспечивая ослабление деблокирующей пружины 46. На фиг. 5b в отличие от раскрытого ранее круговая траектория 44 эксцентрикового пальца 43 рассчитана таким образом, что положение закрытия достигается уже по прохождении менее половины круговой траектории 44 и в процессе продолжающегося движения пальца по кругу фиксирующий ползун 27 выдвигается далее наружу, до тех пор пока он снова не займет положение, при котором освободится тор-5 008333 цевая часть 42, в результате чего створка 23 сможет снова быстро отойти от наружной коробки 2 (фиг. 5d). Обозначения Поворотно-откидное окно 1 Наружная коробка 2 Рама створки 3 Поворотно-качающаяся опора 4 Качающаяся опора 5 Поворотная петля 6 Раздвижное устройство 7 Блокировочные элементы 8, 9 Соединительный элемент 10, 11, 12 Ручка 13 Корпус рукоятки 14 Положение закрытия 15 Положение поворота 16 Положение откидывания 17 Ручка 18 Створка 23 Панель 24 Рукоятка 25 Фальц 26 Фиксирующий ползун 27 Фиксирующий упор 28 Рамные балки 29-32 Приводное устройство 33 Сужающийся скос 34 Выступ 35 Путьa) наружную коробку (2), предпочтительно огибающую по периметру створку (23) с плоскостью(24), выполненную с возможностью поворота относительно наружной коробки вокруг одной или нескольких осей (оси X, оси Y),b) крепления (4-7) для перемещения створки (23) относительно наружной коробки (2), расположенные между створкой (23) и наружной коробкой (2),c) блокировочные элементы (8, 9) с электромеханическим приводом для блокирования створки (23) на наружной коробке (2) после, в частности, ручного или автономного электромеханического закрытия створки (23), отличающиеся тем, чтоd) каждый блокировочный элемент (23) имеет собственное электромеханическое приводное устройство (33), и/илиe) блокировочные элементы (8, 9) выполнены таким образом, что при закрытом окне они смещены относительно друг друга перпендикулярно к плоскости панели, а створка (23) при этом прижата с заданным усилием к наружной коробке (2). 2. Окно или дверь по п.1, отличающиеся тем, что блокировочные элементы (8) выполнены таким образом, что блокирование створки (2) после ее закрытия занимает более длительное время, чем время для разблокирования перед открытием створки. 3. Окно или дверь по п.1 или 2, отличающиеся тем, что для перемещения створки (23) относительно-6 008333 наружной коробки (2) предусмотрены электромагнитные или электромеханические функциональные, в частности, соединительные элементы (10-12) для, как минимум, одного или нескольких креплений (5, 6, 7). 4. Окно или дверь по любому из пп.1-3, отличающиеся тем, что ручка (13), расположенная на створке (23), содержит рукоятку, выполненную с возможностью перемещения, в частности, с возможностью поворота на створке (23) в различные положения, соответствующие различным рабочим положениям створки, причем ручка (13) имеет переключающие элементы и/или датчики и соединена беспроводным способом или электрической проводной связью с электромеханическими блокировочными элементами (8, 9), расположенными между створкой (23) и наружной коробкой (2), и/или с электромагнитными или электромеханическими функциональными элементами, в частности, с соединительными элементами(10-12) для, как минимум, одного или нескольких креплений. 5. Окно или дверь по п.4, отличающиеся тем, что ручка (13) связана с блокировочными элементами и/или креплениями без применения механических элементов типа передачи, и что ручка (13) предназначена для открывания и закрывания створки вручную. 6. Окно или дверь по любому из пп.1-5, отличающиеся тем, что блокировочный элемент содержит фиксирующий ползун (27) с электромеханическим приводом, предпочтительно на наружной коробке или на створке (23), предназначенный для взаимодействия с соответствующим фиксирующим упором (28) на створке или на наружной коробке. 7. Окно или дверь по любому из пп.1-6, отличающиеся тем, что, как минимум, один из фиксирующих ползунов (27) или фиксирующий упор (28) содержит управляющий кулачок, в частности, сужающийся скос (34), предназначенный для того, чтобы при выдвижении фиксирующего ползуна (27) перемещать стационарный фиксирующий упор (28) и, таким образом, створку в направлении наружной коробки (2), и чтобы блокировать указанный фиксирующий упор с заданным усилием на указанной наружной коробке. 8. Окно или дверь по любому из пп.1-7, отличающиеся тем, что на фиксирующем ползуне (27) выполнен выступ заданной протяженности, и указанный подвижный фиксирующий ползун выполнен с возможностью выдвижения в аксиальном направлении настолько, что при этом стационарный фиксирующий упор (28) достигает положения, при котором он проскальзывает за выступ (35), обеспечивая высвобождение створки (3) из наружной коробки. 9. Окно или дверь по любому из пп.1-8, отличающиеся тем, что электромеханическое приводное устройство содержит деблокирующую пружину (36). 10. Окно или дверь по любому из пп.1-9, отличающиеся тем, что электромеханическое приводное устройство (8, 9) предназначено для перемещения фиксирующего ползуна (27) и удерживания деблокирующей пружины (36) в состоянии напряжения. 11. Окно или дверь по любому из пп.1-10, отличающиеся тем, что блокирование фиксирующего ползуна и напряжение деблокирующей пружины (36) осуществляют посредством эксцентрикового устройства. 12. Окно или дверь по любому из пп.1-11, отличающиеся тем, что эксцентриковое устройство содержит эксцентриковый палец (43), перемещающийся по круговой траектории. 13. Окно или дверь по любому из пп.1-12, отличающиеся тем, что содержат корпус (37) привода,вмещающий электродвигатель и передачу, а также предпочтительно деблокирующую пружину (36), в частности винтовую пружину. 14. Окно или дверь по любому из пп.1-13, отличающиеся тем, что деблокирующая пружина (36) охватывает фиксирующий ползун (27) и зажата между двумя упорами (38, 39), выполненными с возможностью перемещения относительно друг друга, причем один из них закреплен на фиксирующем ползуне(27). 15. Окно или дверь по любому из пп.1-14, отличающиеся тем, что эксцентриковый палец (43) выполнен с возможностью воздействия на упор (45) на фиксирующем ползуне (27) таким образом, что указанный эксцентриковый палец, перемещаясь по круговой траектории (44) сначала с целью блокировки,выдвигает из корпуса (37) привода наружу фиксирующий ползун до тех пор, пока при дальнейшем прохождении круговой траектории уже в процессе разблокирования не будет достигнуто положение, в котором напряжение деблокирующей пружины будет ослаблено. 16. Окно или дверь по любому из пп.1-15, отличающиеся тем, что после прохождения эксцентриковым пальцем (43) менее половины круговой траектории (44) достигают положения блокировки, и при дальнейшем прохождении круговой траектории (44) подвижный фиксирующий ползун (27) выдвигают дальше до тех пор, пока он не достигнет положения, в котором он проскользнет за торцевую часть (42) у фиксирующего ползуна (27) с сужающимся скосом, при этом створка будет высвобождена из наружной коробки. 17. Окно или дверь по любому из пп.1-16, отличающиеся тем, что, как минимум, один из блокировочных элементов (8, 9) выполнен на вертикальной рамной балке (29) со стороны рукоятки. 18. Окно или дверь по любому из пп.1-17, отличающиеся тем, что на одной или на нескольких рамных балках (29-32) рамы (3) створки выполнены дополнительные блокировочные элементы, блокирующие створку в отдельных точках или на отдельных участках.

МПК / Метки

МПК: E05C 9/00, E05B 17/20

Метки: электромеханической, окно, дверь, блокировкой
