Окно, в частности, предназначенное для установки на наклонной поверхности

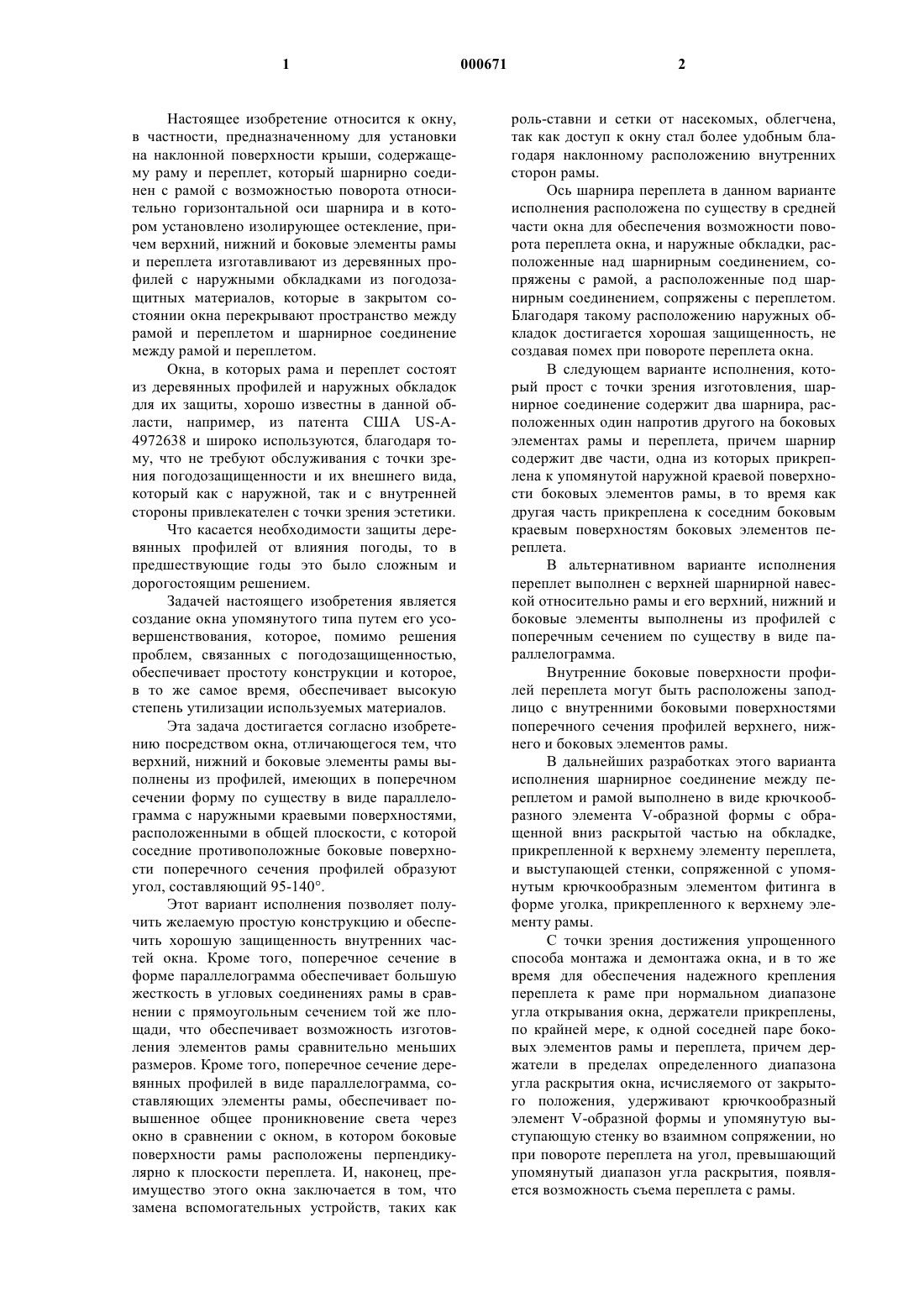

1 Настоящее изобретение относится к окну,в частности, предназначенному для установки на наклонной поверхности крыши, содержащему раму и переплет, который шарнирно соединен с рамой с возможностью поворота относительно горизонтальной оси шарнира и в котором установлено изолирующее остекление, причем верхний, нижний и боковые элементы рамы и переплета изготавливают из деревянных профилей с наружными обкладками из погодозащитных материалов, которые в закрытом состоянии окна перекрывают пространство между рамой и переплетом и шарнирное соединение между рамой и переплетом. Окна, в которых рама и переплет состоят из деревянных профилей и наружных обкладок для их защиты, хорошо известны в данной области, например, из патента США US-A4972638 и широко используются, благодаря тому, что не требуют обслуживания с точки зрения погодозащищенности и их внешнего вида,который как с наружной, так и с внутренней стороны привлекателен с точки зрения эстетики. Что касается необходимости защиты деревянных профилей от влияния погоды, то в предшествующие годы это было сложным и дорогостоящим решением. Задачей настоящего изобретения является создание окна упомянутого типа путем его усовершенствования, которое, помимо решения проблем, связанных с погодозащищенностью,обеспечивает простоту конструкции и которое,в то же самое время, обеспечивает высокую степень утилизации используемых материалов. Эта задача достигается согласно изобретению посредством окна, отличающегося тем, что верхний, нижний и боковые элементы рамы выполнены из профилей, имеющих в поперечном сечении форму по существу в виде параллелограмма с наружными краевыми поверхностями,расположенными в общей плоскости, с которой соседние противоположные боковые поверхности поперечного сечения профилей образуют угол, составляющий 95-140. Этот вариант исполнения позволяет получить желаемую простую конструкцию и обеспечить хорошую защищенность внутренних частей окна. Кроме того, поперечное сечение в форме параллелограмма обеспечивает большую жесткость в угловых соединениях рамы в сравнении с прямоугольным сечением той же площади, что обеспечивает возможность изготовления элементов рамы сравнительно меньших размеров. Кроме того, поперечное сечение деревянных профилей в виде параллелограмма, составляющих элементы рамы, обеспечивает повышенное общее проникновение света через окно в сравнении с окном, в котором боковые поверхности рамы расположены перпендикулярно к плоскости переплета. И, наконец, преимущество этого окна заключается в том, что замена вспомогательных устройств, таких как 2 роль-ставни и сетки от насекомых, облегчена,так как доступ к окну стал более удобным благодаря наклонному расположению внутренних сторон рамы. Ось шарнира переплета в данном варианте исполнения расположена по существу в средней части окна для обеспечения возможности поворота переплета окна, и наружные обкладки, расположенные над шарнирным соединением, сопряжены с рамой, а расположенные под шарнирным соединением, сопряжены с переплетом. Благодаря такому расположению наружных обкладок достигается хорошая защищенность, не создавая помех при повороте переплета окна. В следующем варианте исполнения, который прост с точки зрения изготовления, шарнирное соединение содержит два шарнира, расположенных один напротив другого на боковых элементах рамы и переплета, причем шарнир содержит две части, одна из которых прикреплена к упомянутой наружной краевой поверхности боковых элементов рамы, в то время как другая часть прикреплена к соседним боковым краевым поверхностям боковых элементов переплета. В альтернативном варианте исполнения переплет выполнен с верхней шарнирной навеской относительно рамы и его верхний, нижний и боковые элементы выполнены из профилей с поперечным сечением по существу в виде параллелограмма. Внутренние боковые поверхности профилей переплета могут быть расположены заподлицо с внутренними боковыми поверхностями поперечного сечения профилей верхнего, нижнего и боковых элементов рамы. В дальнейших разработках этого варианта исполнения шарнирное соединение между переплетом и рамой выполнено в виде крючкообразного элемента V-образной формы с обращенной вниз раскрытой частью на обкладке,прикрепленной к верхнему элементу переплета,и выступающей стенки, сопряженной с упомянутым крючкообразным элементом фитинга в форме уголка, прикрепленного к верхнему элементу рамы. С точки зрения достижения упрощенного способа монтажа и демонтажа окна, и в то же время для обеспечения надежного крепления переплета к раме при нормальном диапазоне угла открывания окна, держатели прикреплены,по крайней мере, к одной соседней паре боковых элементов рамы и переплета, причем держатели в пределах определенного диапазона угла раскрытия окна, исчисляемого от закрытого положения, удерживают крючкообразный элемент V-образной формы и упомянутую выступающую стенку во взаимном сопряжении, но при повороте переплета на угол, превышающий упомянутый диапазон угла раскрытия, появляется возможность съема переплета с рамы. 3 Далее изобретение будет пояснено более подробно в последующем описании со ссылками на некоторые приведенные для примера варианты исполнения, представленные на прилагаемых чертежах, на которых изображено на фиг. 1 - вид в сечении нижней части боковых элементов рамы и переплета окна, поворотного относительно его средней линии; на фиг. 2 - аналогичный вид в сечении верхней части окна, представленного на фиг. 1; на фиг. 3 - вид в сечении боковых элементов рамы и переплета альтернативного варианта исполнения окна с верхней навеской, выполненного в соответствии с изобретением; на фиг. 4 - вид в сечении верхних элементов окна, представленного на фиг. 3; и на фиг. 5 - детальное изображение варианта исполнения, показанного на фиг. 3 и 4. В варианте исполнения, показанном на фиг. 1 и 2, чердачное или мансардное окно содержит, в соответствии с изобретением, раму с верхним 1, боковыми 2 и нижним (не показан) элементами и открываемый относительно рамы переплет, в котором расположено изолирующее остекление 3 между верхним элементом 4, боковыми элементами 5 и нижним элементом (не показан). Верхний, нижний и боковые элементы рамы и переплета изготовлены из деревянных профилей. Профили рамы изготовлены с поперечным сечением по существу в виде параллелограмма,в котором наружные краевые поверхности 6 профилей расположены в общей плоскости, с которой соседние противоположные боковые поверхности 7 и 8 поперечного сечения профилей образуют угол, составляющий, например 95-140. Это поперечное сечение, которое придает раме форму низкой усеченной пирамиды,обеспечивает преимущества при изготовлении рамы с наклонными внутренними сторонами,что желательно с точки зрения установки различных типов вспомогательных устройств, например, роль-ставень и сеток от насекомых, и минимальное потребление материала. Деревянные профили, однако, изготовлены традиционным образом с поперечным сечением прямоугольной формы с параллельными сторонами 9 и 10. В показанном варианте исполнения внутренняя боковая поверхность 7, однако, наклонена и образует боковую поверхность 7 а, по существу перпендикулярную к наружной краевой поверхности 6, причем боковая поверхность 7 а обращена к наружной боковой поверхности 10 бокового элемента переплета и служит прилегающей поверхностью для уплотнения (не показано), которое закрепляют в расположенной с противоположной стороны канавке 10 а. Нижняя поверхность 11 аналогичным образом наклонена, например, для удобства монтажа, и содержит, для монтажа, канавку 12 для введения в нее шпунта для образования шпунтового соеди 000671 4 нения с окружающей конструкцией крыши или для соединения с обшивкой крыши. Переплет шарнирно соединен с рамой посредством шарнира, состоящего из двух частей,одна из которых по существу выполнена в виде кронштейна 13, прикрепленного к наружной краевой поверхности 6 бокового элемента 2 рамы, а другая выполнена в виде пластины 14,прикрепленной к наружной боковой поверхности 10 бокового элемента 5 переплета. Кронштейн 13 и пластина 14 соединены друг с другом посредством оси 15, выполняющей роль шарнирного соединения между переплетом и рамой. Для защиты внутренних частей окна установлены наружные обкладки, причем обкладки 16 нижней части окна, как показано на фиг. 1,установлены на переплете, а обкладки 17, расположенные выше оси поворота, как показано на фиг. 2, установлены на раме. Это позволяет беспрепятственно поворачивать нижнюю часть переплета наружу, а верхнюю часть внутрь при открывании окна. Кроме того, обкладки 18 могут быть прикреплены к раме для защиты упомянутой рамы, а ниже упомянутых обкладок фартук известного вида направляют вверх для обеспечения погодозащитного соединения между окном и окружающим материалом крыши. На фиг. 3 и 4 показан альтернативный вариант исполнения, в котором переплет навешен сверху относительно рамы. При описании частей с идентичными или аналогичными функциями число 30 прибавлено к номеру позиции,использованному при описании варианта исполнения, представленного на фиг. 1 и 2. Верхний элемент 34, боковые элементы 35 и нижний элемент (не показан) переплета здесь изготовлены в виде профилей с поперечным сечением по существу в виде параллелограмма,внутренние боковые поверхности 39 которого расположены заподлицо с внутренними боковыми поверхностями 37 профилей рамы. Уплотнение между переплетом и рамой создано посредством уложенной по контуру уплотнительной полосы 50, прикрепленной к торцевой канавке 36 в профилях переплета. Наружные обкладки 46 изготовлены в виде, по существу, L-образных элементов, которые прикреплены к верхней стороне переплета и простираются параллельно наружным боковым сторонам 40 профилей переплета, причем упомянутые обкладки плотно прилегают к уплотнительной полосе 50 и перекрывают просветы между переплетом и рамой и несколько выступают за наружные боковые поверхности 38 профилей рамы, а обкладка 48 установлена для большей защиты рамы. Показанные переплет и рама позволяют с успехом выполнять навешивание окна сверху вместе с верхними элементами 31 и 34 рамы и переплета соответственно. 5 Для этого фитинг 51 с шарнирообразующей частью в виде выступающей стенки 52 может быть соединен с обкладкой 48, закрепленной на верхнем элементе 31 рамы, где крючкообразный элемент 53 V-образной формы изготовлен за одно целое с L-образной обкладкой 46, закрепленной на верхнем элементе переплета, причем упомянутый крючкообразный элемент сопряжен с выступающей стенкой 52 и обеспечивает угол раскрытия в диапазоне 2030. Для удерживания крючкообразного элемента 53 и выступающей стенки 52 во взаимном сопряжении и для выполнения поворота переплета, возможного для поворота в положение проветривания, держатели, например, в форме блоков 54 и 55 из износостойкой пластмассы могут быть, как это показано на фиг. 5, прикреплены к соседним парам боковых элементов рамы и переплета с частично цилиндрическими направляющими поверхностями 56 и 57 с осями, совпадающими с осями 58 шарнира. При повороте в диапазоне угла раскрытия, который меньше, чем угол раскрытия крючкообразного элемента 53 V-образной формы, держатели удерживают части шарнира во взаимном сопряжении, но при повороте переплета на угол, превышающий этот диапазон угла раскрытия, в положение, показанное пунктиром на фиг. 5,элементы шарнира могут быть выведены из сопряжения, и таким образом может быть обеспечена возможность легкого съема переплета с рамы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Окно, в частности, предназначенное для установки на наклонной поверхности крыши,содержащее раму и переплет, который шарнирно соединен (13-15; 51-53) с рамой для поворота относительно горизонтальной оси рамы и в котором расположено изолирующее остекление (3,33), причем верхние, нижние и боковые элементы (1, 2, 4, 5; 31, 32, 34, 35) рамы и переплета изготовлены из деревянных профилей с наружными обкладками (16-18; 46, 48) из погодозащитных материалов, которые в закрытом положении окна перекрывают зазоры между рамой и переплетом и шарнирное соединение между рамой и переплетом, отличающееся тем, что верхний, нижний и боковые элементы (1, 2; 31,32) рамы выполнены из профилей с поперечным сечением, по существу, в виде параллелограмма с наружными краевыми поверхностями (6, 36),расположенными в общей плоскости, с которой 6 соседние противоположные боковые поверхности поперечного сечения профилей образуют угол, составляющий 95-140. 2. Окно по п.1, отличающееся тем, что ось шарнира расположена, по существу, в средней части окна для создания поворотного окна, причем наружные обкладки (17), расположенные над шарнирным соединением (13-15), соединены с рамой, а расположенные ниже шарнирного соединения, соединены с переплетом. 3. Окно по п.2, отличающееся тем, что шарнирное соединение содержит два шарнира,расположенных один напротив другого на боковых элементах (2, 5) рамы и переплета, причем каждый шарнир содержит две шарнирные части,одна из которых (13) прикреплена к наружной краевой поверхности (6) боковых элементов (2) рамы, а другая часть (14) прикреплена к соседней боковой краевой поверхности (10) боковых элементов (5) переплета. 4. Окно по п.1, отличающееся тем, что переплет навешен сверху на раму, и тем, что верхний, нижний и боковые элементы (34, 35) выполнены из профилей с поперечным сечением,по существу, в виде параллелограмма. 5. Окно по п.1, отличающееся тем, что внутренние боковые поверхности (39) поперечного сечения профилей переплета выполнены заподлицо с внутренними боковыми поверхностями (37) поперечного сечения профилей верхнего, нижнего и боковых элементов рамы. 6. Окно по п.4 или 5, отличающееся тем,что шарнирное соединение между рамой и переплетом выполнено из крючкообразного элемента (53) V-образной формы с направленным вниз раскрытием на обкладке (46), соединенной с верхним элементом (34) переплета, и выступающей стенки (52), сопряженной с упомянутым крючкообразным элементом (53) фитинга(51) углового профиля, который прикреплен к верхнему элементу (31) рамы. 7. Окно по п.6, отличающееся тем, что, по крайней мере, к одной соседней паре боковых элементов (32, 35) рамы и переплета прикреплены держатели (54, 55), которые в предварительно заданном диапазоне угла раскрытия переплета, исчисляемого от закрытого положения,удерживают крючкообразный элемент (53) Vобразной формы и выступающую стенку (52) во взаимном сопряжении, но при повороте переплета на угол, превышающий этот диапазон угла раскрытия, могут быть выведены из сопряжения и, таким образом, обеспечивают возможность легкого съема переплета с рамы.
