Герметичный контейнер со встроенным приспособлением для открывания

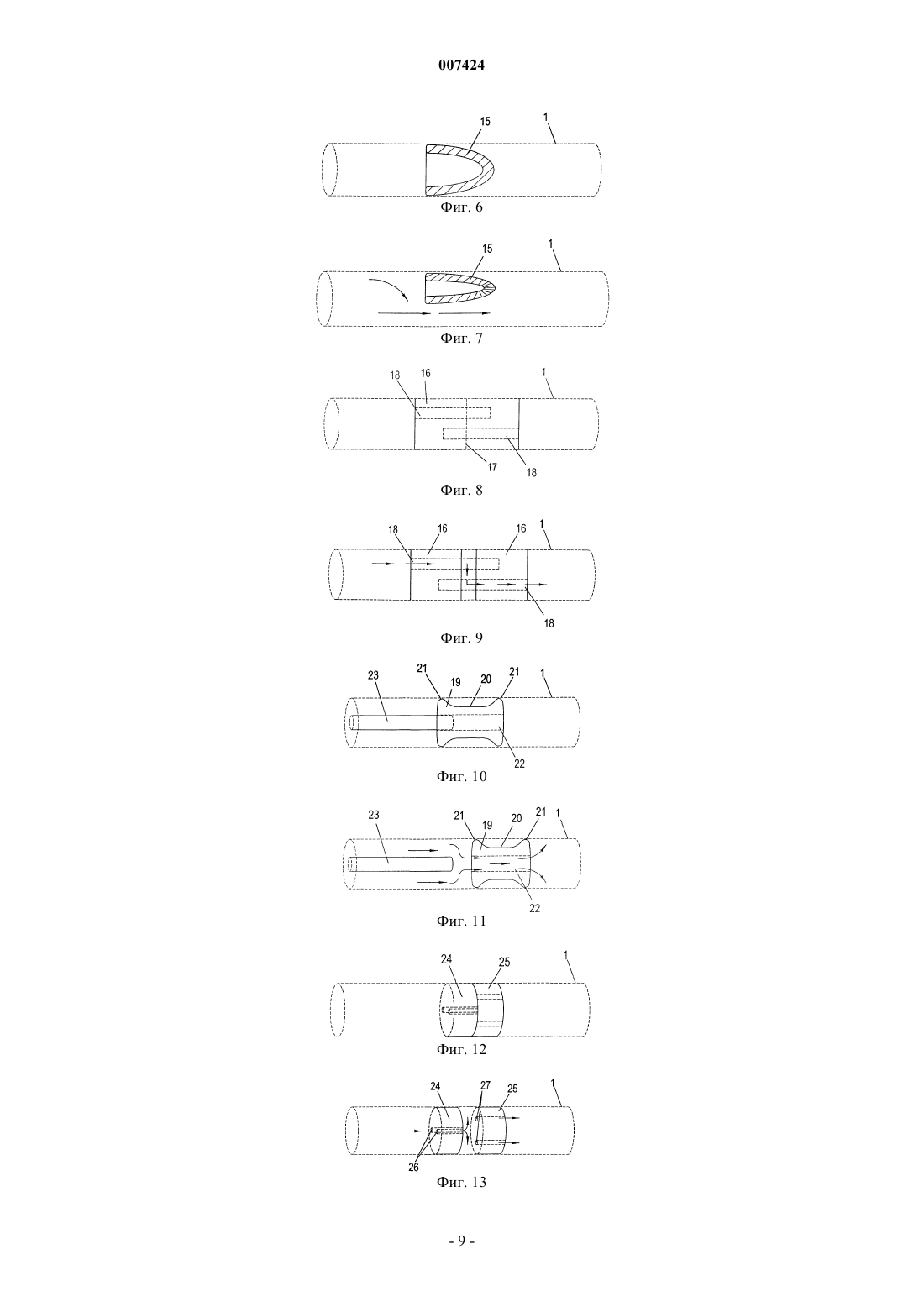

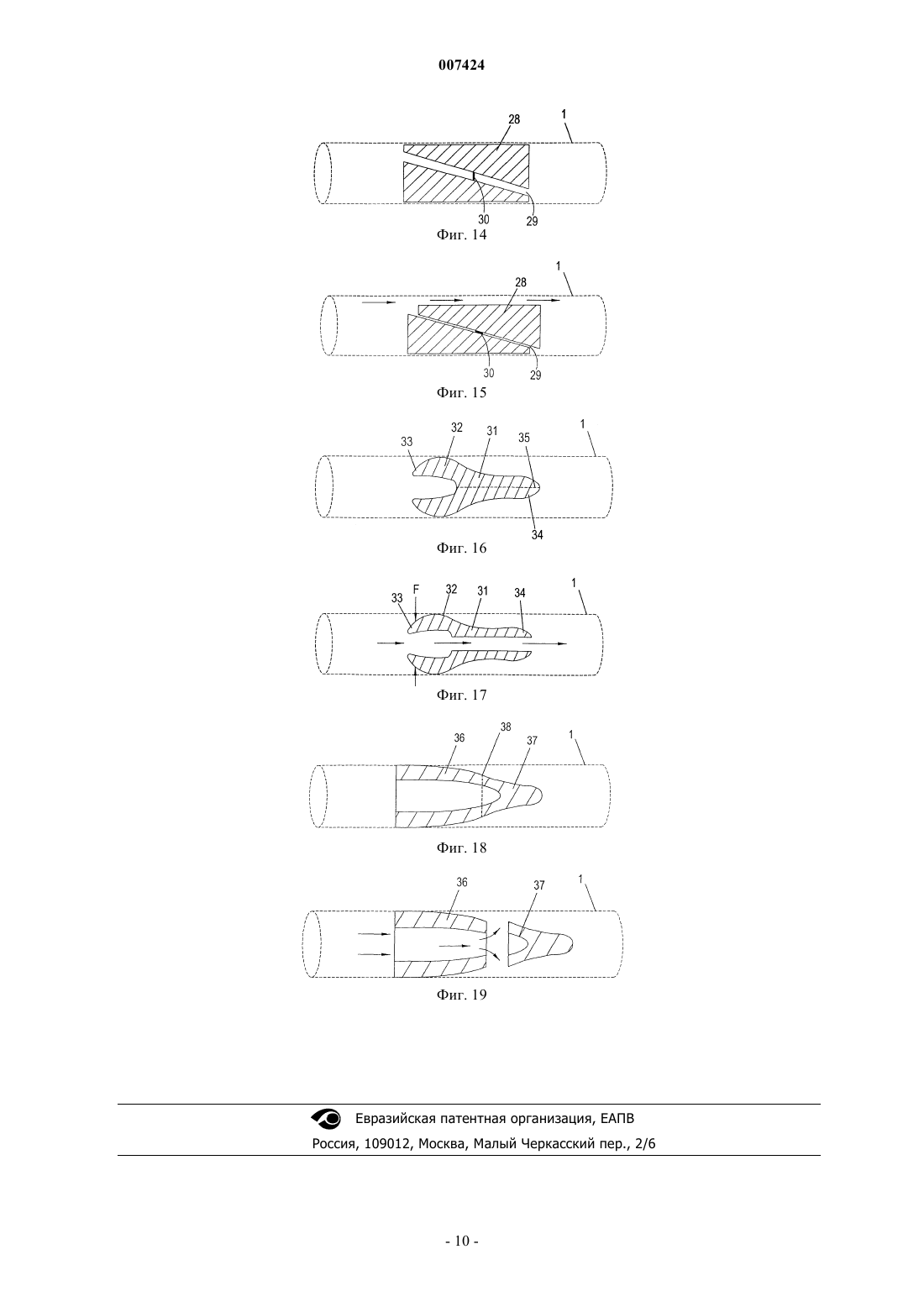

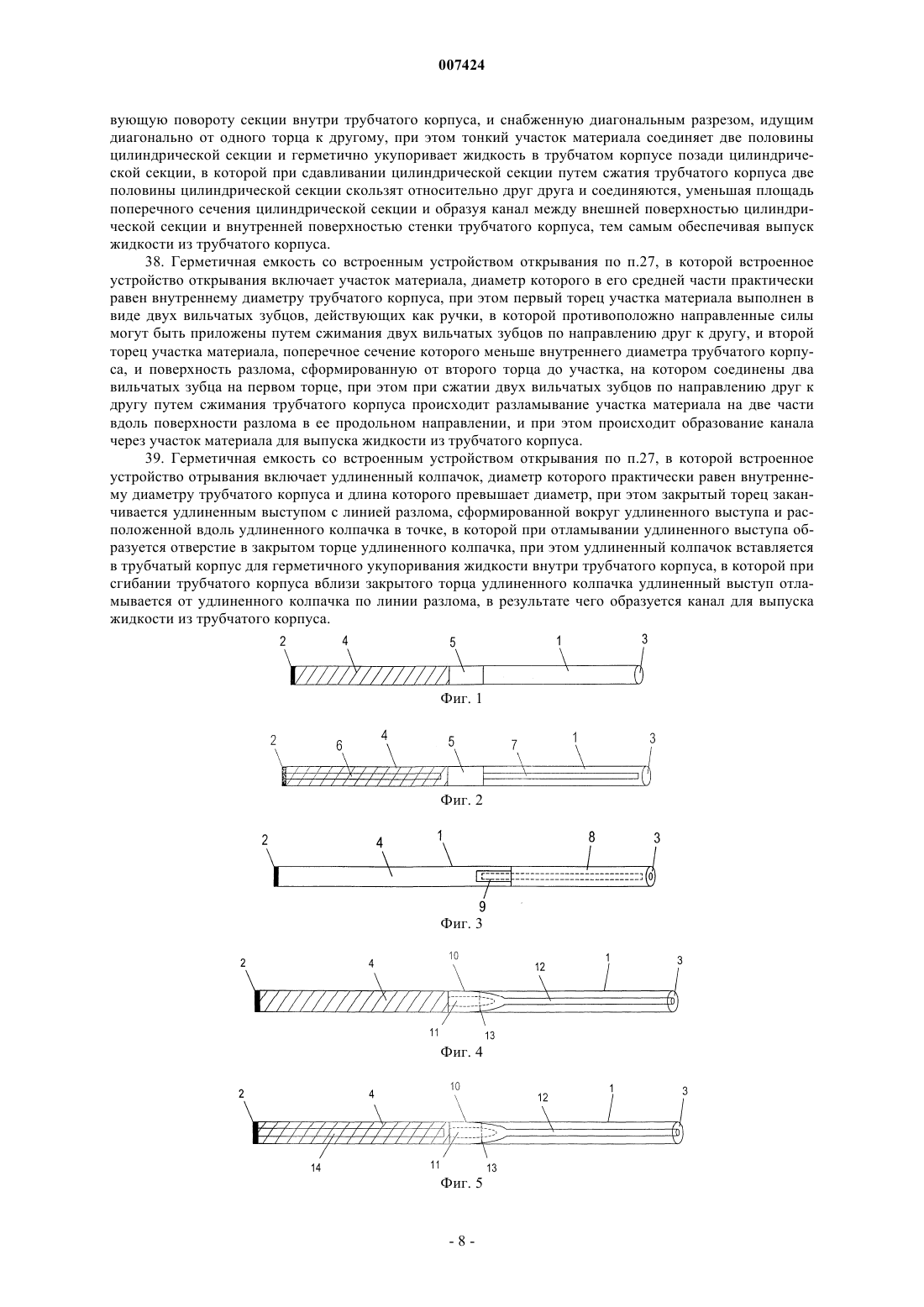

007424 Область техники, к которой относится изобретение Настоящее изобретение о целом относится к герметичной емкости с устройством открывания, заключенном в емкости, для выпуска содержащейся в емкости жидкости. Предпосылки к созданию изобретения и описание известного уровня техники Для открытия емкости существует большое разнообразие устройств открывания. Большинство устройств открывания выполнены в виде навинчивающихся крышек или крышек, надеваемых на горловину с зацеплением за венчик. Некоторые устройства открывания выполнены в виде хрупких укупорочных элементов или линии надреза на емкости, позволяющие выпустить содержимое емкости при разрушении хрупкого укупорочного элемента или емкости по линии надреза. Все из указанных средств открывания либо прикреплены к емкости с внешней стороны, например, навинчивающиеся крышки или крышки,надеваемые на горловину с зацеплением за венчик, либо выполнены в виде части емкости, например,хрупкие укупорочные элементы или линии надреза на емкости. Ни одно из средств открывания не сконструировано для размещения внутри емкости для герметизации жидкости в емкости и при этом для обеспечения беспрепятственного и надежного выпуска жидкости. В частности, отсутствует эффективное и простое в использовании средство открывания для небольших удлиненных емкостей с малой площадью поперечного сечения. Краткое изложение существа изобретения В соответствии с настоящим изобретением предлагается удлиненная герметичная емкость со встроенным устройством открывания, полностью заключенном внутри емкости, для выпуска жидкости, содержащейся в емкости. Заключенное в емкости устройство открывания может приводиться в действие либо путем нажатия, либо сгибания удлиненной герметичной емкости в месте или около встроенного устройства открывания. После того как устройство открывания откроется, жидкость, находящаяся внутри удлиненной герметичной емкости, может быть выпущена для ее применения. В случае, когда жидкость не может быть выпущена из удлиненной герметичной емкости с малым поперечным сечением вследствие создаваемого жидкостью поверхностного натяжения, может быть использован направляющий элемент с целью увеличения капиллярного воздействия и преодоления поверхностного натяжения жидкости для выпуска жидкости из удлиненной герметичной емкости. В емкости отсутствуют незакрепленные детали, которые могут быть утеряны, и все компоненты полностью герметизированы внутри емкости. Краткое описание чертежей Фиг. 1 - предпочтительный вариант осуществления изобретения герметичной емкости с встроенным устройством открывания,фиг. 2 - другой вариант осуществления изобретения герметичной емкости с встроенным устройством открывания,фиг. 3 - другой вариант осуществления изобретения герметичной емкости с встроенным устройством открывания,фиг. 4 - другой вариант осуществления изобретения герметичной емкости с встроенным устройством открывания,фиг. 5 - другой вариант осуществления изобретения герметичной емкости с встроенным устройством открывания,фиг. 6 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 7 - устройство открывания, показанное на фиг. 6, в открытом состоянии для выпуска жидкости,содержащейся в герметичной емкости,фиг. 8 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 9 - устройство открывания, показанное на фиг. 8, в открытом состоянии для выпуска жидкости,содержащейся в герметичной емкости,фиг. 10 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 11 - устройство открывания, показанное на фиг. 10, в открытом состоянии для выпуска жидкости, содержащейся в герметичной емкости,фиг. 12 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 13 - устройство открывания, показанное на фиг. 12, в открытом состоянии для выпуска жидкости, содержащейся в герметичной емкости,фиг. 14 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 15 - устройство открывания, показанное на фиг. 14, в открытом состоянии для выпуска жидкости, содержащейся в герметичной емкости,фиг. 16 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 17 - устройство открывания, показанное на фиг. 16, в открытом состоянии для выпуска жидкости, содержащейся в герметичной емкости,фиг. 18 - один вариант осуществления изобретения устройства открывания в закрытом состоянии,фиг. 19 - устройство открывания, показанное на фиг. 18, в открытом состоянии для выпуска жидкости, содержащейся в герметичной емкости.-1 007424 Полное описание предпочтительного варианта осуществления изобретения На фиг. 1 показан предпочтительный вариант осуществления изобретения герметичной емкости с встроенным устройством открывания. В предпочтительном варианте осуществления изобретения герметичная емкость с встроенным устройством открывания включает удлиненный трубчатый корпус 1 с герметично закрытым торцом 2 и открытым торцом 3. Жидкость 4 помещена внутри удлиненного трубчатого корпуса 1 около герметично закрытого торца 2. Встроенное устройство открывания 5 расположено внутри удлиненного трубчатого корпуса 1, герметизируя жидкость 4, находящуюся внутри удлиненного трубчатого корпуса 1. Устройство открывания 5 может приводиться в действие либо путем его сжатия,либо сгибания удлиненного трубчатого корпуса 1 около или в непосредственной близости от встроенного устройства открывания 5. В случае, когда жидкость 4 не может быть беспрепятственно выпущена из удлиненного трубчатого корпуса 1 с малым поперечным сечением вследствие создаваемого жидкостью поверхностного натяжения путем открытия устройства открывания 5, может быть использован направляющий элемент 6, 7 с целью увеличения капиллярного воздействия и преодоления поверхностного натяжения жидкости 4 для выпуска жидкости из удлиненного трубчатого корпуса 1, как показано на фиг. 2, 4 и 5. Один вариант осуществления изобретения встроенного устройство открывания 5 показан на фиг. 3,в котором встроенное устройство открывания 5 включает цилиндр 8, внешний диаметр которого приблизительно равен внутреннему диаметру удлиненного трубчатого корпуса 1, определяющего небольшой канал, идущий от открытого торца 3 удлиненного трубчатого корпуса 1 до жидкости 4. Торец, расположенный около жидкости 4, имеет удлиненный выступ 9, диаметр которого меньше диаметра цилиндрического корпуса встроенного устройства открывания 5 и который способен отделяться от цилиндрического корпуса встроенного устройства открывания 5. Удлиненный выступ 9 герметизирует небольшой канал в цилиндре 8 и предотвращает вытекание жидкости 4 в удлиненном трубчатом корпусе 1 через встроенное устройство открывания 5. При сгибании удлиненного трубчатого корпуса 1 на участке стыка между удлиненным выступом 9 и цилиндрическим корпусом встроенного устройства открывания 5 удлиненный выступ 9 отделяется от цилиндрического корпуса, и открывается небольшой канал для прохождения жидкости и ее выпуска иа удлиненного трубчатого корпуса 1 через устройство открывания 5. На фиг. 4 показан другой пример осуществления изобретения герметичной емкости со встроенным устройством открывания. В данном примере осуществления изобретения герметичная емкость со встроенным устройством открывания включает удлиненный сгибаемый трубчатый корпус 1 малого поперечного сечения с герметично закрытым торцом 2 и открытым торцом 3. Жидкость 4 помещена внутри удлиненного трубчатого корпуса 1 около герметично закрытого торца 2. Встроенное устройство открывания 5 расположено внутри удлиненного трубчатого корпуса 1, герметизируя жидкость 4, находящуюся внутри удлиненного трубчатого корпуса 1. Встроенное устройство открывания 5 включает пустотелый цилиндрический корпус 10 с открытым торцом 11, направленным в сторону жидкости 4, и закрытым торцом с удлиненный элементом 12, идущим от пустотелого цилиндрического корпуса 10 в направлении к открытому торцу 3 удлиненного сгибаемого трубчатого корпуса 1 и заканчивающимся у открытого торца 3 удлиненного сгибаемого трубчатого корпуса 1. Хрупкая секция 13, которая может быть образована линией надреза на внешней поверхности пустотелого цилиндрического корпуса 10, выполнена на пустотелом цилиндрическом корпусе 10 около закрытого торца пустотелого цилиндрического корпуса 10. При сгибании трубчатого корпуса 1 около хрупкой секции 13 пустотелого цилиндрического корпуса 10 устройства открывания 5 закрытый торец пустотелого цилиндрического корпуса 10 отделяется от открытого торца 11 пустотелого цилиндрического корпуса 10, в результате чего открывается канал, идущий от жидкости 4 в направлении открытого торца 3 удлиненного трубчатого корпуса 1. Ввиду малого поперечного сечения удлиненного сгибаемого трубчатого корпуса 1 поверхностное натяжение жидкости 4 не позволит жидкости 4 свободно вытекать из трубчатого корпуса 1. Жидкость 4 может быть выборочно выпущена из трубчатого корпуса путем сжатия части трубчатого корпуса 1, содержащего жидкость 4,для нагнетания жидкости 4 в направлении удлиненного элемента 12. После того, как жидкость 4 достигнет удлиненного элемента 12, удлиненный элемент 12 обеспечивает усиление капиллярного взаимодействия жидкости 4 с целью преодоления поверхностного натяжения жидкости 4 внутри трубчатого корпуса 1 и обеспечения ее свободного вытекания из трубчатого корпуса 1. При необходимости немедленного выпуска жидкости 4 после открытия устройства открывания 5 к герметично закрытому торцу 2 трубчатого корпуса 1 может быть прикреплен второй удлиненный элемент 14, почти достигающий открытого торца 11 цилиндрического корпуса 10, как показано на фиг. 5, с целью усиления капиллярного воздействия жидкости 4, обеспечивающего преодоление поверхностного натяжения жидкости 4 и немедленное вытекание жидкости 4 из трубчатого корпуса 1 при открытии устройства открывания 5, не сжимая его. На фиг. 6 показан другой вариант осуществления встроенного устройства открывания 5. В этом варианте осуществления изобретения встроенное устройство открывания 5 включает деформируемый колпачок 15, диаметр которого практически соответствует внутреннему диаметру трубчатого корпуса 1, а длина превышает этот диаметр. Деформируемый колпачок 15 устанавливается внутри трубчатого корпу-2 007424 са 1 для укупоривания жидкости 4 внутри трубчатого корпуса 1. Как показано на фиг. 7, при сгибании или сжатии трубчатого корпуса 1 около устройства открывания 5 происходит деформация деформируемого колпачка 15 и открытие канала, обеспечивающего протекание жидкости 4 для ее выпуска из трубчатого корпуса 1. Вместо деформируемого колпачка 15 также может быть использована деформируемая сфера, например пустотелый пластиковый шарик, диаметр которого практически соответствует внутреннему диаметру трубчатого корпуса 1. При сгибании или сжатии трубчатого корпуса 1 около устройства открывания 5 деформируемая сфера деформируется, и происходит открытие канала, обеспечивающего протекание жидкости 4 для ее выпуска из трубчатого корпуса 1. На фиг. 8 показан другой вариант осуществления встроенного устройства открывания 5. В этом варианте осуществления изобретения встроенное устройство открывания 5 включает пробку 16, разламывающуюся на две части по поверхности разлома 17 при ее сгибании. В пробке 16 выполнено одно или несколько отверстий 18, отходящих от каждого торца пробки 16 и проходящих через поверхность разлома 17, но не достигающих противоположных торцов пробки 16. Как показано на фиг. 9, при сгибании трубчатого корпуса 1 около пробки 16 происходит разделение пробки 16 на две части по поверхности разлома 17, в результате чего образуется один или несколько каналов, идущих от жидкости 4 до открытого торца 3 трубчатого корпуса 1. Пробка 16 также может быть выполнена разрушаемой или отделяемой при кручении, благодаря чему при кручении трубчатого корпуса около устройства открывания 5 происходит открытие канала для протекания жидкости. Трубчатый корпус может быть выполнен из двух частей, свинчиваемых у пробки 16, и при развинчивании трубчатого корпуса происходит разделение пробки 16 на две части. На фиг. 10 показан другой вариант осуществления встроенного устройство открывания 5, в котором встроенное устройство открывания 5 включает цилиндрическую секцию 19 с узкой частью 20, имеющей уменьшенный внешний диаметр, и двумя торцами 21, внешний диаметр которых практически равен внутреннему диаметру трубчатого корпуса 1. В цилиндрической секции 19 имеется сквозное отверстие 22, образующее в своем аксиальном направлении канал, идущий от жидкости 4 до открытого торца 3 трубчатого корпуса 1. Удлиненный элемент 23 прикреплен к герметично закрытому торцу 2 и входит в отверстие 22 цилиндрической секции 19, герметизируя отверстие 22 и канал для протекания жидкости. При сгибании трубчатого корпуса 1 около цилиндрической секции 19 удлиненный элемент 23 вытягивается из отверстия 22 в цилиндрической секции 19, и происходит открытие канала, идущего от жидкости 4 до открытого торца 3 трубчатого корпуса 1, как показано на фиг. 11. На фиг. 12 показан другой вариант осуществления встроенного устройство открывания 5, в котором встроенное устройство открывания 5 включает два круглых диска 24, 25, поперечное сечение которых практически равно внутреннему диаметру трубчатого корпуса 1, имеющие достаточную толщину, предотвращающую их опрокидывание внутри трубчатого корпуса 1. Каждый круглый диск 24, 25 имеет одно или несколько сквозных отверстий 26, 27, расположенных таким образом, чтобы при установке круглых дисков 24, 25, сопрягая их поверхности в трубчатом корпусе 1, отверстия 26, 27 в каждом круглом диске перекрывались другим диском, в результате чего все отверстия 26, 27 в обоих круглых дисках 24,25 окажутся герметично закрытыми другим круглым диском. При сгибании трубчатого корпуса 1 около двух круглых дисков 24, 25 деформация трубчатого корпуса 1 приводит к разделению двух круглых дисков 24, 25, и происходит образование канала, идущего от жидкости 4 до открытого торца 3 трубчатого корпуса 1, как показано на фиг. 13. Разделение двух круглых дисков 24, 25 может быть достигнуто путем отвинчивания трубчатого корпуса, если обеспечивается кручение трубчатого корпуса у устройства открывания 5 для открытия канала. Трубчатый корпус может быть выполнен из двух частей, свинчиваемых вместе у поверхности сопряжения между двумя круглыми дисками 24, 25, и при отвинчивании трубчатого корпуса происходит разделение двух круглых дисков 24, 25. На фиг. 14 показан другой вариант осуществления встроенного устройство открывания 5, в котором встроенное устройство открывания 5 включает цилиндрическую секцию 28, имеющую достаточную длину, препятствующую повороту секции внутри трубчатого корпуса 1. Цилиндрическая секция 28 снабжена диагональным разрезом 29, идущим диагонально от одного торца к другому, при этом тонкий участок материала 30 соединяет две половины цилиндрической секции 28, благодаря чему жидкость 4 герметично укупоривается в трубчатом корпусе 1 позади цилиндрической части 28. При сдавливании цилиндрической секции 28 путем сжатия трубчатого корпуса 1 две половины цилиндрической секции 28 скользят относительно друг друга и соединяются, тем самым уменьшая площадь поперечного сечения цилиндрической секции 28. В результате этого между внешней поверхностью цилиндрической секции 28 и внутренней поверхностью стенки трубчатого корпуса 1 образуется канал, обеспечивающий выпуск жидкости 4 из трубчатого корпуса 1. На фиг. 16 показан другой вариант осуществления встроенного устройство открывания 5, в котором встроенное устройство открывания 5 включает участок материала 31, диаметр которого в его средней части 32 практически равен внутреннему диаметру трубчатого корпуса 1. Первый торец 33 участка материала 31 выполнен в виде двух вильчатых зубцов, действующих как ручки, к которым можно приложить противоположно направленные силы путем сжимания двух вильчатых зубцов по направлению друг к другу. Поперечное сечение второго торца 34 участка материала 31 меньше внутреннего диаметра труб-3 007424 чатого корпуса 1, и поверхность разлома 35 сформирована от второго торца 34 до участка, на котором соединены два вильчатых зубца первого торца 33. При сжатии двух вильчатых зубцов по направлению друг к другу путем сжимания трубчатого корпуса 1 происходит разламывание участка материала 31 на две части вдоль поверхности разлома 35 в ее продольном направлении, и при этом происходит образование канала через участок материала 31 для выпуска жидкости 4 из трубчатого корпуса 1, как показано на фиг. 17. На фиг. 18 проиллюстрирован другой вариант осуществления встроенного устройства открывания 5, в котором встроенное устройство отрывания 5 включает удлиненный колпачок 36, диаметр которого практически равен внутреннему диаметру трубчатого корпуса 1 и длина которого превышает диаметр. Закрытый торец 37 удлиненного колпачка 36 образует удлиненный выступ с линией разлома 38, образованной вокруг, удлиненного выступа по периметру удлиненного колпачка 36 в точке, в которой при отламывании удлиненного выступа в закрытом торце 37 удлиненного колпачка 36 образуется отверстие. Удлиненный колпачок 36 вставляется в трубчатый корпус 1 для герметичного укупоривания жидкости 4 внутри трубчатого корпуса 1. Как показано на фиг. 19, при сгибании трубчатого корпуса 1 вблизи закрытого торца удлиненного колпачка 36 удлиненный выступ отламывается от удлиненного колпачка 36 по линии разлома 38, в результате чего образуется канал для выпуска жидкости 4 из трубчатого корпуса 1. Несмотря на то, что в вышеприведенном описании содержатся многочисленные характерные признаки, они не должны рассматриваться как ограничивающие объем изобретения, а просто как иллюстрирующие ряд предпочтительных примеров осуществления настоящего изобретения. Таким образом, объем изобретения должен определяться прилагаемой формулой изобретения, а также ее законными эквивалентами, а не приведенными примерами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Герметичная емкость со встроенным устройством открывания, включающая удлиненный трубчатый корпус с герметично закрытым торцом и открытым торцом, жидкость, герметично укупоренную внутри удлиненного трубчатого корпуса около герметично закрытого торца, встроенное устройство открывания, расположенное внутри удлиненного трубчатого корпуса, герметизирующее жидкость, находящуюся внутри удлиненного трубчатого корпуса, в которой устройство открывания может приводиться в действие для выпуска жидкости из удлиненного трубчатого корпуса. 2. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает цилиндр, внешний диаметр которого приблизительно равен внутреннему диаметру удлиненного трубчатого корпуса, определяющего канал от жидкости до открытого торца удлиненного трубчатого корпуса, и удлиненный выступ, который способен отделяться от цилиндра и идущий от торца цилиндра, расположенного около жидкости и герметизирующего канал. 3. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает пустотелый цилиндрический корпус с открытым торцом, направленным в сторону жидкости, и закрытым торцом с удлиненным элементом, идущим от пустотелого цилиндрического корпуса в направлении к открытому торцу удлиненного трубчатого корпуса, с хрупкой секцией,образованной на пустотелом цилиндрическом корпусе около закрытого торца пустотелого цилиндрического корпуса. 4. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает деформируемый колпачок. 5. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает деформируемую сферу. 6. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает пробку, разламывающуюся по поверхности разлома, в которой в пробке имеется одно или несколько отверстий, отходящих от каждого торца пробки и проходящих через поверхность разлома, но не достигающих противоположных торцов пробки, в которой при сгибании трубчатого корпуса около пробки происходит разламывание пробки по поверхности разлома, в результате чего образуется один или несколько каналов, идущих от жидкости до открытого торца трубчатого корпуса. 7. Герметичная емкость со встроенным устройством открывания по п.6, в которой пробка может быть также разрушаемой или отделяемой при ее кручении, в которой при отвинчивании трубчатого корпуса около устройства открывания происходит открытие канала для протекания жидкости. 8. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает цилиндрическую секцию с узкой частью, имеющей уменьшенный внешний диаметр, и двумя торцами, внешний диаметр которых практически равен внутреннему диаметру трубчатого корпуса, в которой цилиндрическая секция определяет сквозное отверстие, идущее в ее аксиальном направлении, образующее канал, идущий от жидкости до открытого торца трубчатого корпуса, и удлиненный элемент, прикрепленный к герметично закрытому торцу трубчатого корпуса и входящий в отверстие в цилиндрической секции, герметизируя отверстие и канал для протекания жидкости, в кото-4 007424 рой при сгибании или вытягивании трубчатого корпуса около цилиндрической секции удлиненный элемент вытягивается из отверстия в цилиндрической секции, и происходит открытие канала, идущего от жидкости до открытого торца трубчатого корпуса. 9. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает два круглых диска, поперечное сечение которых практически равно внутреннему диаметру трубчатого корпуса, имеющих достаточную толщину, предотвращающую их опрокидывание внутри трубчатого корпуса, в которой каждый круглый диск имеет одно или несколько сквозных отверстий, расположенных таким образом, чтобы при установке круглых дисков, сопрягая их поверхности в трубчатом корпусе, отверстия в каждом круглом диске перекрывались другим диском, в результате чего все отверстия в обоих круглых дисках окажутся герметично закрытыми другим круглым диском, и при сгибании трубчатого корпуса около двух круглых дисков деформация трубчатого корпуса приводит к разделению двух круглых дисков и образованию канала. 10. Герметичная емкость со встроенным устройством открывания по п.9, в которой разделение двух круглых дисков может быть достигнуто путем кручения трубчатого корпуса. 11. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает цилиндрическую секцию, имеющую достаточную длину, препятствующую повороту секции внутри трубчатого корпуса, и снабженную диагональным разрезом, идущим диагонально от одного торца к другому, при этом тонкий участок материала соединяет две половины цилиндрической секции и герметично укупоривает жидкость в трубчатом корпусе позади цилиндрической части, в которой при сдавливании цилиндрической секции путем сжатия трубчатого корпуса две половины цилиндрической секции скользят относительно друг друга и соединяются, уменьшая площадь поперечного сечения цилиндрической секции и образуя канал между внешней поверхностью цилиндрической секции и внутренней поверхностью стенки трубчатого корпуса, тем самым обеспечивая выпуск жидкости из трубчатого корпуса. 12. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство открывания включает участок материала, диаметр которого в его средней части практически равен внутреннему диаметру трубчатого корпуса, при этом первый торец участка материала выполнен в виде двух вильчатых зубцов, действующих как ручки, в которой противоположно направленные силы могут быть приложены путем сжимания двух вильчатых зубцов по направлению друг к другу, второй торец участка материала, поперечное сечение которого меньше внутреннего диаметра трубчатого корпуса, и поверхность разлома, сформированную от второго торца до участка, на котором соединены два вильчатых зубца на первом торце, при этом при сжатии двух вильчатых зубцов по направлению друг к другу путем сжимания трубчатого корпуса происходит разламывание участка материала на две части вдоль поверхности разлома в ее продольном направлении, и образуется канал через участок материала для выпуска жидкости из трубчатого корпуса. 13. Герметичная емкость со встроенным устройством открывания по п.1, в которой встроенное устройство отрывания включает удлиненный колпачок, диаметр которого практически равен внутреннему диаметру трубчатого корпуса и длина которого превышает диаметр, при этом закрытый торец заканчивается удлиненным выступом с линией разлома, сформированной вокруг удлиненного выступа и расположенной вдоль удлиненного колпачка в точке, в которой при отламывании удлиненного выступа образуется отверстие в закрытом торце удлиненного колпачка, при этом удлиненный колпачок вставляется в трубчатый корпус для герметичного укупоривания жидкости внутри трубчатого корпуса, в которой при сгибании трубчатого корпуса вблизи закрытого торца удлиненного колпачка удлиненный выступ отламывается от удлиненного колпачка по линии разлома, в результате чего образуется канал для выпуска жидкости из трубчатого корпуса. 14. Герметичная емкость со встроенным устройством открывания, включающая удлиненный трубчатый корпус с герметично закрытым торцом и открытым торцом, удлиненный элемент, прикрепленный к закрытому торцу, жидкость, герметично укупоренную внутри удлиненного трубчатого корпуса около герметично закрытого торца, встроенное устройство открывания, расположенное внутри удлиненного трубчатого корпуса, герметизирующее жидкость, находящуюся внутри удлиненного трубчатого корпуса,в которой устройство открывания может приводиться в действие для выпуска жидкости из удлиненного трубчатого корпуса. 15. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает цилиндр, внешний диаметр которого приблизительно равен внутреннему диаметру удлиненного трубчатого корпуса, определяющего канал, идущий от жидкости до открытого торца удлиненного трубчатого корпуса, и удлиненный выступ, который способен отделяться от цилиндра и идущий от торца цилиндра, расположенного около жидкости и герметизирующего канал. 16. Герметичная емкость со встроенным устройством открывания по п.11 включает пустотелый цилиндрический корпус с открытым торцом, направленным в сторону жидкости, и закрытым торцом с удлиненным элементом, идущим от пустотелого цилиндрического корпуса в направлении открытого торца удлиненного трубчатого корпуса и заканчивающимся у открытого торца удлиненного сгибаемого труб-5 007424 чатого корпуса, с хрупкой секцией, образованной на пустотелом цилиндрическом корпусе около закрытого торца пустотелого цилиндрического корпуса. 17. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает деформируемый колпачок. 18. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает деформируемую сферу. 19. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает пробку, разламывающуюся по поверхности разлома, в которой в пробке имеется одно или несколько отверстий, отходящих от каждого торца пробки и проходящих через поверхность разлома, но не достигающих противоположных торцов пробки, в которой при сгибании трубчатого корпуса около пробки происходит разламывание пробки по поверхности разлома, в результате чего образуется один или несколько каналов, идущих от жидкости до открытого торца трубчатого корпуса. 20. Герметичная емкость со встроенным устройством открывания по п.19, в которой пробка также может быть разрушаемой или отделяемой при ее кручении, в которой при отвинчивании трубчатого корпуса около устройства открывания происходит открытие канала для протекания жидкости. 21. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает цилиндрическую секцию с узкой частью, имеющей уменьшенный внешний диаметр, и двумя торцами, внешний диаметр которых практически равен внутреннему диаметру трубчатого корпуса, в которой цилиндрическая секция определяет сквозное отверстие, идущее в ее аксиальном направлении, образующее канал, идущий от жидкости до открытого торца трубчатого корпуса, и удлиненный элемент, прикрепленный к герметично закрытому торцу трубчатого корпуса и входящий в отверстие в цилиндрической секции, герметизируя отверстие и канал для протекания жидкости,в которой при сгибании или вытягивании трубчатого корпуса около цилиндрической секции удлиненный элемент вытягивается из отверстия в цилиндрической секции, и происходит открытие канала, идущего от жидкости до открытого торца трубчатого корпуса. 22. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает два круглых диска, поперечное сечение которых практически равно внутреннему диаметру трубчатого корпуса, имеющих достаточную толщину, предотвращающую их опрокидывание внутри трубчатого корпуса, в которой каждый круглый диск имеет одно или несколько сквозных отверстий, расположенных таким образом, чтобы при установке круглых дисков, сопрягая их поверхности в трубчатом корпусе, отверстия в каждом круглом диске перекрывались другим диском, в результате чего все отверстия в обоих круглых дисках окажутся герметично закрытыми другим круглым диском, и при сгибании трубчатого корпуса около двух круглых дисков деформация трубчатого корпуса приводит к разделению двух круглых дисков и образованию канала. 23. Герметичная емкость со встроенным устройством открывания по п.22, в которой разделение двух круглых дисков может быть достигнуто путем кручения трубчатого корпуса. 24. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает цилиндрическую секцию, имеющую достаточную длину, препятствующую повороту секции внутри трубчатого корпуса, и снабженную диагональным разрезом, идущим диагонально от одного торца к другому, при этом тонкий участок материала соединяет две половины цилиндрической секции и герметично укупоривает жидкость в трубчатом корпусе позади цилиндрической секции, в которой при сдавливании цилиндрической секции путем сжатия трубчатого корпуса две половины цилиндрической секции скользят относительно друг друга и соединяются, уменьшая площадь поперечного сечения цилиндрической секции и образуя канал между внешней поверхностью цилиндрической секции и внутренней поверхностью стенки трубчатого корпуса, тем самым обеспечивая выпуск жидкости из трубчатого корпуса. 25. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает участок материала, диаметр которого в его средней части практически равен внутреннему диаметру трубчатого корпуса, при этом первый торец участка материала выполнен в виде двух вильчатых зубцов, действующих как ручки, в которой противоположно направленные силы могут быть приложены путем сжимания двух вильчатых зубцов по направлению друг к другу, второй торец участка материала, поперечное сечение которого меньше внутреннего диаметра трубчатого корпуса, и поверхность разлома, сформированную от второго торца до участка, на котором соединены два вильчатых зубца на первом торце, при этом при сжатии двух вильчатых зубцов по направлению друг к другу путем сжимания трубчатого корпуса происходит разламывание участка материала на две части вдоль поверхности разлома в ее продольном направлении, и при этом происходит образование канала через участок материала для выпуска жидкости из трубчатого корпуса. 26. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство отрывания включает удлиненный колпачок, диаметр которого практически равен внутреннему диаметру трубчатого корпуса и длина которого превышает диаметр, при этом закрытый торец заканчивается удлиненным выступом с линией разлома, сформированной вокруг удлиненного выступа и рас-6 007424 положенной вдоль удлиненного колпачка в точке, в которой при отламывании удлиненного выступа образуется отверстие в закрытом торце удлиненного колпачка, при этом удлиненный колпачок вставляется в трубчатый корпус для герметичного укупоривания жидкости внутри трубчатого корпуса, в которой при сгибании трубчатого корпуса вблизи закрытого торца удлиненного колпачка удлиненный выступ отламывается от удлиненного колпачка по линии разлома, в результате чего образуется канал для выпуска жидкости из трубчатого корпуса. 27. Герметичная емкость со встроенным устройством открывания, включающая удлиненный трубчатый корпус с герметично закрытым торцом и открытым торцом, удлиненный элемент, прикрепленный к закрытому торцу, жидкость, герметично укупоренную внутри удлиненного трубчатого корпуса около герметично закрытого торца, встроенное устройство открывания с удлиненным элементом, расположенным внутри удлиненного трубчатого корпуса, герметизирующим жидкость, находящуюся внутри удлиненного трубчатого корпуса, при этом удлиненный элемент расположен в направлении открытого торца удлиненного трубчатого корпуса, в котором устройство открывания может приводиться в действие для выпуска жидкости из удлиненного трубчатого корпуса. 28. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает цилиндр, внешний диаметр которого приблизительно равен внутреннему диаметру удлиненного трубчатого корпуса, определяющего канал от жидкости до открытого торца удлиненного трубчатого корпуса, и удлиненный выступ, который способен отделяться от цилиндра и идущий от торца цилиндра, расположенного около жидкости и герметизирующего канал. 29. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает пустотелый цилиндрический корпус с открытым торцом, направленным в сторону жидкости, и закрытым торцом с удлиненным элементом, идущим от пустотелого цилиндрического корпуса в направлении открытого торца удлиненного трубчатого корпуса с хрупкой секцией,образованной на пустотелом цилиндрическом корпусе около закрытого торца пустотелого цилиндрического корпуса. 30. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает деформируемый колпачок. 31. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает деформируемую сферу. 32. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает пробку, разламывающуюся по поверхности разлома, в которой в пробке имеется одно или несколько отверстий, отходящих от каждого торца пробки и проходящих через поверхность разлома, но не достигающих противоположных торцов пробки, в которой при сгибании трубчатого корпуса около пробки происходит разламывание пробки по поверхности разлома, в результате чего образуется один или несколько каналов, идущих от жидкости до открытого торца трубчатого корпуса. 33. Герметичная емкость со встроенным устройством открывания по п.32, в которой пробка также может быть разрушаемой или отделяемой при ее кручении, в которой при кручении трубчатого корпуса около устройства открывания происходит открытие канала для протекания жидкости. 34. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает цилиндрическую секцию с узкой частью, имеющей уменьшенный внешний диаметр, и двумя торцами, внешний диаметр которых практически равен внутреннему диаметру трубчатого корпуса, в которой цилиндрическая секция определяет сквозное отверстие, идущее в ее аксиальном направлении, образующее канал, идущий от жидкости до открытого торца трубчатого корпуса, и удлиненный элемент, прикрепленный к герметично закрытому торцу трубчатого корпуса и входящий в отверстие в цилиндрической секции, герметизируя отверстие и канал для протекания жидкости,в которой при сгибании или вытягивании трубчатого корпуса около цилиндрической секции удлиненный элемент вытягивается из отверстия в цилиндрической секции, и происходит открытие канала, идущего от жидкости до открытого торца трубчатого корпуса. 35. Герметичная емкость со встроенным устройством открывания по п.14, в которой встроенное устройство открывания включает два круглых диска, поперечное сечение которых практически равно внутреннему диаметру трубчатого корпуса, имеющих достаточную толщину, предотвращающую их опрокидывание внутри трубчатого корпуса, в которой каждый круглый диск имеет одно или несколько сквозных отверстий, расположенных таким образом, чтобы при установке круглых дисков, сопрягая их поверхности в трубчатом корпусе, отверстия в каждом круглом диске перекрывались другим диском, в результате чего все отверстия в обоих круглых дисках окажутся герметично закрытыми другим круглым диском, и при сгибании трубчатого корпуса около двух круглых дисков деформация трубчатого корпуса приводит к разделению двух круглых дисков и образованию канала. 36. Герметичная емкость со встроенным устройством открывания по п.35, в которой разделение двух круглых дисков может быть достигнуто путем кручения трубчатого корпуса. 37. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает цилиндрическую секцию, имеющую достаточную длину, препятст-7 007424 вующую повороту секции внутри трубчатого корпуса, и снабженную диагональным разрезом, идущим диагонально от одного торца к другому, при этом тонкий участок материала соединяет две половины цилиндрической секции и герметично укупоривает жидкость в трубчатом корпусе позади цилиндрической секции, в которой при сдавливании цилиндрической секции путем сжатия трубчатого корпуса две половины цилиндрической секции скользят относительно друг друга и соединяются, уменьшая площадь поперечного сечения цилиндрической секции и образуя канал между внешней поверхностью цилиндрической секции и внутренней поверхностью стенки трубчатого корпуса, тем самым обеспечивая выпуск жидкости из трубчатого корпуса. 38. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство открывания включает участок материала, диаметр которого в его средней части практически равен внутреннему диаметру трубчатого корпуса, при этом первый торец участка материала выполнен в виде двух вильчатых зубцов, действующих как ручки, в которой противоположно направленные силы могут быть приложены путем сжимания двух вильчатых зубцов по направлению друг к другу, и второй торец участка материала, поперечное сечение которого меньше внутреннего диаметра трубчатого корпуса, и поверхность разлома, сформированную от второго торца до участка, на котором соединены два вильчатых зубца на первом торце, при этом при сжатии двух вильчатых зубцов по направлению друг к другу путем сжимания трубчатого корпуса происходит разламывание участка материала на две части вдоль поверхности разлома в ее продольном направлении, и при этом происходит образование канала через участок материала для выпуска жидкости из трубчатого корпуса. 39. Герметичная емкость со встроенным устройством открывания по п.27, в которой встроенное устройство отрывания включает удлиненный колпачок, диаметр которого практически равен внутреннему диаметру трубчатого корпуса и длина которого превышает диаметр, при этом закрытый торец заканчивается удлиненным выступом с линией разлома, сформированной вокруг удлиненного выступа и расположенной вдоль удлиненного колпачка в точке, в которой при отламывании удлиненного выступа образуется отверстие в закрытом торце удлиненного колпачка, при этом удлиненный колпачок вставляется в трубчатый корпус для герметичного укупоривания жидкости внутри трубчатого корпуса, в которой при сгибании трубчатого корпуса вблизи закрытого торца удлиненного колпачка удлиненный выступ отламывается от удлиненного колпачка по линии разлома, в результате чего образуется канал для выпуска жидкости из трубчатого корпуса.
