Устройство впрыска маслорастворимых присадок

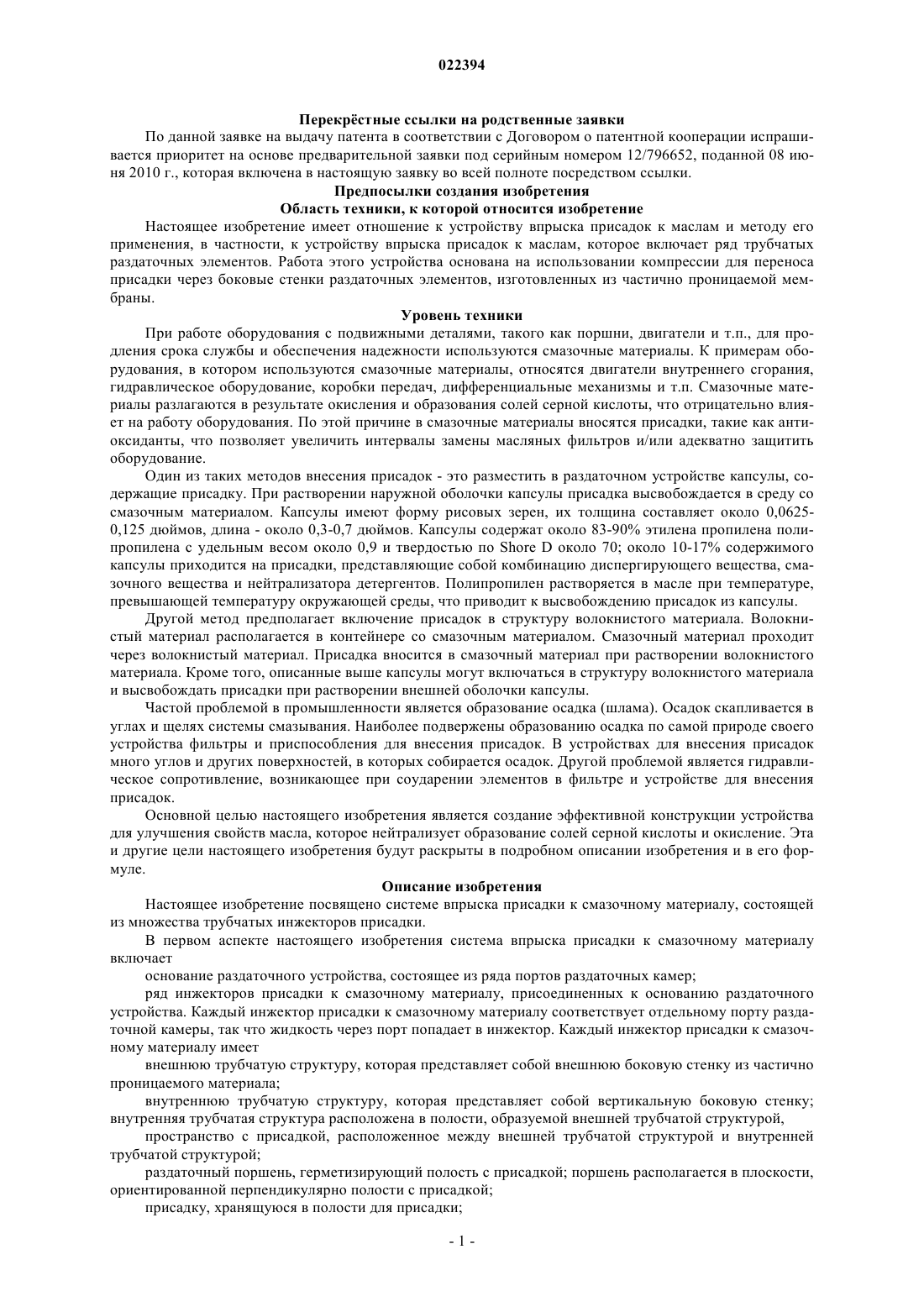

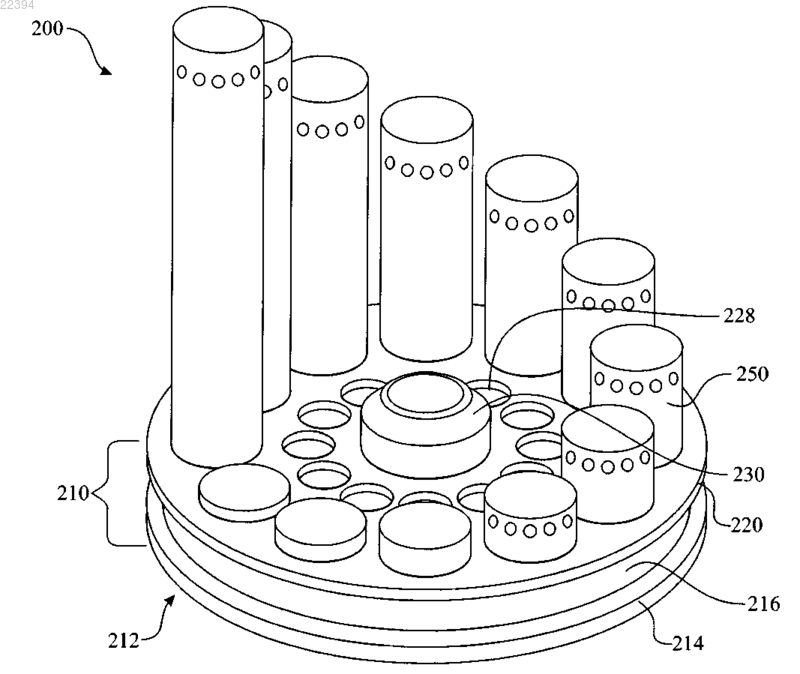

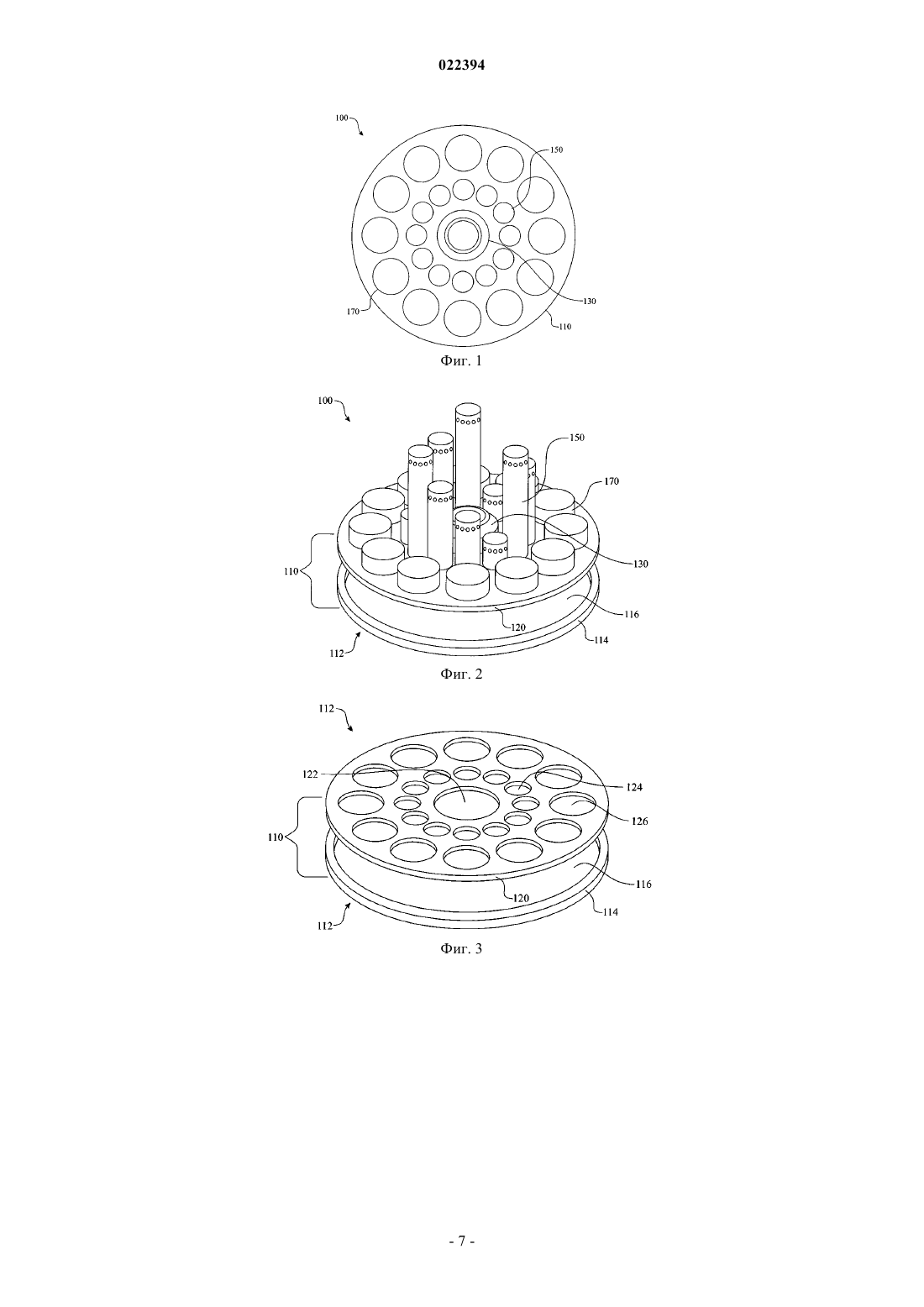

УСТРОЙСТВО ВПРЫСКА МАСЛОРАСТВОРИМЫХ ПРИСАДОК Раздаточное устройство для присадок к смазочным материалам, которое включает основание с коллектором для распределения смазочного материала в ряд раздаточных камер. Раздаточные камеры ограничиваются пористой боковой стенкой и имеют вид трубок. Присадка хранится в резервуаре трубчатой формы. Раздаточный поршень располагается вблизи коллектора и находится с ним в жидкостном сообщении. Смазочный материал оказывает давление на раздаточный поршень. Раздаточный поршень оказывает давление на присадку. Поршень выдавливает небольшое количество присадки, которая проходит через пористую боковую стенку, смешиваясь с обтекающим камеру смазочным материалом. Резервуар может находиться между внешним и внутренним трубчатыми элементами. Смазочный материал может проходить через внутренний канал внутреннего трубчатого элемента и высвобождаться через порт выхода смазочного материала, расположенный вблизи концевой крышки, прикрепленной к дистальной части резервуара.(71)(73) Заявитель и патентовладелец: ПУРАДИН ФИЛТЕР ТЕКНОЛОДЖИС ИНК. (US) Перекрстные ссылки на родственные заявки По данной заявке на выдачу патента в соответствии с Договором о патентной кооперации испрашивается приоритет на основе предварительной заявки под серийным номером 12/796652, поданной 08 июня 2010 г., которая включена в настоящую заявку во всей полноте посредством ссылки. Предпосылки создания изобретения Область техники, к которой относится изобретение Настоящее изобретение имеет отношение к устройству впрыска присадок к маслам и методу его применения, в частности, к устройству впрыска присадок к маслам, которое включает ряд трубчатых раздаточных элементов. Работа этого устройства основана на использовании компрессии для переноса присадки через боковые стенки раздаточных элементов, изготовленных из частично проницаемой мембраны. Уровень техники При работе оборудования с подвижными деталями, такого как поршни, двигатели и т.п., для продления срока службы и обеспечения надежности используются смазочные материалы. К примерам оборудования, в котором используются смазочные материалы, относятся двигатели внутреннего сгорания,гидравлическое оборудование, коробки передач, дифференциальные механизмы и т.п. Смазочные материалы разлагаются в результате окисления и образования солей серной кислоты, что отрицательно влияет на работу оборудования. По этой причине в смазочные материалы вносятся присадки, такие как антиоксиданты, что позволяет увеличить интервалы замены масляных фильтров и/или адекватно защитить оборудование. Один из таких методов внесения присадок - это разместить в раздаточном устройстве капсулы, содержащие присадку. При растворении наружной оболочки капсулы присадка высвобождается в среду со смазочным материалом. Капсулы имеют форму рисовых зерен, их толщина составляет около 0,06250,125 дюймов, длина - около 0,3-0,7 дюймов. Капсулы содержат около 83-90% этилена пропилена полипропилена с удельным весом около 0,9 и твердостью по Shore D около 70; около 10-17% содержимого капсулы приходится на присадки, представляющие собой комбинацию диспергирующего вещества, смазочного вещества и нейтрализатора детергентов. Полипропилен растворяется в масле при температуре,превышающей температуру окружающей среды, что приводит к высвобождению присадок из капсулы. Другой метод предполагает включение присадок в структуру волокнистого материала. Волокнистый материал располагается в контейнере со смазочным материалом. Смазочный материал проходит через волокнистый материал. Присадка вносится в смазочный материал при растворении волокнистого материала. Кроме того, описанные выше капсулы могут включаться в структуру волокнистого материала и высвобождать присадки при растворении внешней оболочки капсулы. Частой проблемой в промышленности является образование осадка (шлама). Осадок скапливается в углах и щелях системы смазывания. Наиболее подвержены образованию осадка по самой природе своего устройства фильтры и приспособления для внесения присадок. В устройствах для внесения присадок много углов и других поверхностей, в которых собирается осадок. Другой проблемой является гидравлическое сопротивление, возникающее при соударении элементов в фильтре и устройстве для внесения присадок. Основной целью настоящего изобретения является создание эффективной конструкции устройства для улучшения свойств масла, которое нейтрализует образование солей серной кислоты и окисление. Эта и другие цели настоящего изобретения будут раскрыты в подробном описании изобретения и в его формуле. Описание изобретения Настоящее изобретение посвящено системе впрыска присадки к смазочному материалу, состоящей из множества трубчатых инжекторов присадки. В первом аспекте настоящего изобретения система впрыска присадки к смазочному материалу включает основание раздаточного устройства, состоящее из ряда портов раздаточных камер; ряд инжекторов присадки к смазочному материалу, присоединенных к основанию раздаточного устройства. Каждый инжектор присадки к смазочному материалу соответствует отдельному порту раздаточной камеры, так что жидкость через порт попадает в инжектор. Каждый инжектор присадки к смазочному материалу имеет внешнюю трубчатую структуру, которая представляет собой внешнюю боковую стенку из частично проницаемого материала; внутреннюю трубчатую структуру, которая представляет собой вертикальную боковую стенку; внутренняя трубчатая структура расположена в полости, образуемой внешней трубчатой структурой,пространство с присадкой, расположенное между внешней трубчатой структурой и внутренней трубчатой структурой; раздаточный поршень, герметизирующий полость с присадкой; поршень располагается в плоскости,ориентированной перпендикулярно полости с присадкой; присадку, хранящуюся в полости для присадки; раздаточный поршень располагается так, что может передавать давление тока смазочного материала на присадку, хранящуюся в полости, и сжимать присадку, которая выделяется через частично проницаемую мембрану внешней боковой стенки. Еще один аспект настоящего изобретения предполагает наличие, как минимум, одного порта выхода смазочного материала, расположенного во внешней трубчатой структуре возле дистального ее конца. Еще в одном аспекте изобретения ряд инжекторов присадки к смазочному материалу располагаются по окружности на основании устройства. Еще в одном аспекте изобретения ряд инжекторов присадки к смазочному материалу располагается по спирали на основании устройства. Еще один аспект предполагает наличие коллектора смазочного материала в основании раздаточного устройства. В другом аспекте настоящего изобретения в отверстие для центральной пробки в основании раздаточного устройства вставлена центральная пробка. Еще в одном аспекте изобретения система впрыска присадки к смазочному материалу включает цилиндрическую раздаточную камеру с пористой внешней боковой стенкой, заполненную присадкой, а также раздаточный поршень, герметизирующий полость, в которой содержится присадка, и отделяющий эту полость от смазочного материала. В еще одном аспекте изобретения пористый материал - это микропористая полимерная мембрана. Эти и другие свойства, аспекты и преимущества изобретения будут более подробно раскрыты специалистам в данной области техники с помощью приведенного ниже описания изобретения, его формулы и чертежей. Краткое описание чертежей Для более полного понимания природы настоящего изобретения следует дать пояснения сопровождающим рисункам. На этих рисунках изображено следующее: На фиг. 1 представлен вид сверху многокамерного раздаточного устройства для присадок, описанного в первом варианте реализации изобретения. На фиг. 2 представлено многокамерное раздаточное устройство для присадок, изображенное на фиг. 1. На фиг. 3 представлено основание раздаточного устройства с коллектором для распределения смазочного материала в ряд раздаточных элементов. На фиг. 4 представлено многокамерное раздаточное устройство для присадок, описанное во втором примере. На фиг. 5 представлена структура трубчатой раздаточной камеры. На фиг. 6 представлена структура герметичной раздаточной камеры. На фиг. 7 представлено поперечное сечение трубчатой раздаточной камеры; сечение выполнено вдоль оси 7-7, указанной на фиг. 5; камера представлена в заполненном состоянии. На фиг. 8 представлено поперечное сечение трубчатой раздаточной камеры; сечение выполнено вдоль оси 7-7, указанной на фиг. 5; камера представлена в частично опустошенном состоянии. На фиг. 9 представлено поперечное сечение герметичной раздаточной камеры; сечение выполнено вдоль оси 9-9, указанной на фиг. 6; камера представлена в заполненном состоянии. На фиг. 10 представлен боковой разрез многокамерного раздаточного устройства для присадок в корпусе, линейно подключенного к аппарату, обеспечивающему доставку смазочного материала; На фиг. 11 представлен боковой разрез многокамерного раздаточного устройства для присадок в корпусе, подключенного к аппарату, обеспечивающему доставку смазочного материала, с помощью Uобразного соединителя. Подобные номера деталей на различных рисунках присвоены похожим деталям. Способы осуществления изобретения Последующее подробное описание приводится в иллюстративных целях и не ограничивает возможных вариантов реализации изобретения или применения описанных вариантов изобретения. Используемое здесь слово "иллюстративный" означает "являющийся примером или иллюстрацией". Все описанные здесь "иллюстративные" варианты осуществления изобретения не обязательно являются предпочтительными или преимущественными вариантами реализации изобретения. Все описанные ниже варианты осуществления изобретения являются иллюстративными примерами, поданными для того, чтобы специалисты в данной области техники смогли реализовать варианты изобретения. Они не ограничивают изобретение, описанное в формуле. Для описательных целей термины "верхний", "нижний", "правый","левый", "задний", "передний", "вертикальный", "горизонтальный" и их производные относятся к ориентации предмета изобретения на фиг. 1. Более того, изобретение не ограничивается какой-либо описанной или подразумеваемой теорией, представленной в описании области техники, исходного состояния проблемы, кратком описании изобретения и последующем подробном описании изобретения. Также следует понимать, что конкретные устройства и процессы, представленные в прилагаемых рисунках и описанные ниже, являются лишь примерами вариантов осуществления понятий изобретения, определенных в прилагаемой формуле. Следовательно, конкретные размеры и другие физические характеристики, относя-2 022394 щиеся к описанным здесь вариантам осуществления изобретения, не должны рассматриваться как ограничивающие изобретение, если обратного не указано в формуле изобретения. Многокамерное раздаточное устройство для присадки 100 служит для внесения присадки в смазочный материал. Многокамерное раздаточное устройство для присадки 100 описывается на фиг. 1-4. Подробное описание раздаточных элементов представлено на фиг. 5-9. Смазочный материал попадает в основание раздаточного устройства 110, которое распределяет смазочный материал в ряд имеющихся в нем отверстий. Основание раздаточного устройства 110 включает центральную полость, которая называется коллектором основания 116. Коллектор основания образуется периферической стенкой 114, располагающейся между основой нижнего элемента основания 112 и верхним элементом основания 120. Смазочный материал поступает в коллектор основания, а затем в ряд раздаточных камер через полые порты раздаточных камер 124 и/или герметичные порты раздаточных камер 126. Порты 124 и 126 могут располагаться в любом порядке, в том числе по окружности, как показано на фиг. 3, в виде спирали, прямоугольника, в случайном порядке и т.д. При необходимости в верхнем элементе основания 120 в качестве предохранителя может иметься отверстие центральной пробки 122; в предпочтительном варианте отверстие центральной пробки располагается в центре основания. Нижний элемент основания 112 может включать резьбовое (или другое) соединение для прикрепления к системе обслуживания смазочного материала. Соединение обеспечивает механическое сочленение и жидкостное сообщение между системой обслуживания смазочного материала и многокамерным раздаточным устройством для присадки 100. Верхний элемент основания 120 может быть плоским, как показано на чертеже, или иметь любую другую форму. Ряд раздаточных элементов для внесения присадки 150 и 170 прикрепляются к верхнему элементу основания 120. Каждый раздаточный элемент для внесения присадки 150 или 170 располагается в соответствии с портами 124 или 126. Раздаточные элементы для внесения присадки 150 и 170 могут иметь одинаковую высоту, как герметичные раздаточные элементы 170, изображенные на фиг. 2, или разную высоту, как трубчатые раздаточные элементы 150, изображенные на фиг. 2. Центральная пробка 130 подвижно устанавливается в отверстие центральной пробки 122, обеспечивая герметичность системы. Центральная пробка 130 может смещаться, что позволяет снимать давление с ряда раздаточных элементов для внесения присадки 150 и 170. Центральная пробка 130 может иметь любое приемлемое устройство, позволяющее герметично закрывать отверстие. Следует понимать, что центральная пробка 130 может быть представлена одиночным элементом или множеством пробок 130,расположенных в различном порядке. Присадка находится в ряде раздаточных элементов для внесения присадки 150 и 170, как это показано на фиг. 5-9. Раздаточные элементы для внесения присадки могут иметь различную конфигурацию,например, иметь вид трубчатых раздаточных камер 150 или герметичных раздаточных камер 170, что зависит от предназначения устройства. Трубчатая раздаточная камера 150 включает 2 отдела: резервуар для хранения присадки 158 и канал для тока смазочного материала. Резервуар ограничивается пористой боковой стенкой 152, которая образует наружную поверхность трубчатой раздаточной камеры 150. Пористая боковая стенка 152 образует трубку с полостью внутри. Вторая, внутренняя боковая стенка 164 находится внутри полости, образованной пористой боковой стенкой 152. Внутренняя боковая стенка может быть пористой или непористой. Присадка 158 хранится в пространстве, ограниченном внутренней поверхностью пористой боковой стенки 152 и внешней поверхностью внутренней боковой стенки 164. Верхняя часть пространства может герметично закрываться пористой или непроницаемой крышкой. Раздаточный поршень 156 может двигаться вдоль нижней части резервуара, содержащего присадку 158. Молекулярная структура присадки 158 такова, что она удерживается внутри резервуара, пока в нем не создастся определенное давление. Пористый материал в предпочтительном варианте является микропористым полимером с пористостью, которая обеспечивает удержание присадки 158, пока на нее не будет воздействовать определенное давление. Это давление выдавливает небольшое количество присадки 158 через пористый материал. Присадка 158 смешивается со смазочным материалом, окружающим трубчатую раздаточную камеру 150. Если внутренняя боковая стенка 164 также пористая, то присадка 158 смешивается со смазочным материалом, проходящим через канал 160. Трубчатая раздаточная камера 150 разделяет смазочный материал на два потока: поток раздаточного элемента и проходящий поток. Поток раздаточного элемента оказывает на раздаточный поршень 156 определенное воздействие 180. Оказываемое воздействие выдавливает присадку 158 через пористую боковую стенку 152 в небольшом и контролируемом количестве. Поток смазочного материала, контактирующий с раздаточным поршнем 156, оказывает давление на присадку 158. Раздаточный поршень 156 продвигается вверх по мере высвобождения присадки 158 в смазочный материал, пока раздаточный поршень не оказывается у дистального конца резервуара. Высвобожденная присадка 158 смешивается со смазочным материалом. После высвобождения всего количества присадки 158 использованная трубчатая раздаточная камера 150 может быть удалена и заменена новой трубчатой раздаточной камерой 150. Остальное количество смазочного материала проходит через канал 160, образованный внутренней поверхностью внутренней боковой стенки 164, и выходит через порт выхода смазочного материала 162, что показано в виде проходящего потока 182 на фиг. 7 и 8. Конструктор устройства может включить любые приемлемые пути контроля потока для возврата смазочного материала назад в систему, например, такие как варианты, изображенные на рисунках 10 и 11. Направляющая концевая крышка 154 представляет собой верхнюю часть трубчатой раздаточной камеры 150. Трубчатая раздаточная камера 150 может быть пористой или непроницаемой. Порт выхода смазочного материала 162 может иметь различную форму, в том числе быть представленным рядом портов, расположенных по окружности пористой боковой стенки 152. Трубчатая раздаточная камера 150 обеспечивает такой путь тока смазочного материала, который минимизирует влияние образования осадка в многокамерном раздаточном устройстве для присадки 100. Постоянный ток смазочного материала и небольшая площадь поперечного сечения раздаточного поршня 156 минимизируют возможность образования осадка. Кроме того, может использоваться герметичная раздаточная камера 170. Герметичная раздаточная камера 170 аналогична трубчатой раздаточной камере 150, за исключением отсутствия канала для тока смазочного материала 160. Герметичная раздаточная камера 170 образуется пористой боковой стенкой 172, которая формирует резервуар, содержащий и распределяющий присадку 178. Направляющая концевая крышка 174 располагается над дистальным концом пористой боковой стенки 172 и герметично закрывает раздаточную камеру 170. Как и в трубчатой раздаточной камере 150, смазочный материал оказывает давление на раздаточный поршень 176, выдавливая присадку 178 через пористую боковую стенку 172 в контролируемом количестве. Высвобожденная присадка 178 смешивается со смазочным материалом. Многокамерное раздаточное устройство для присадки может характеризоваться различной конфигурацией расположения раздаточных камер. Многокамерное раздаточное устройство для присадки 100,изображенное на рисунках 1 и 2, включает ряд герметичных раздаточных камер 170, расположенных по окружности. Ряд трубчатых раздаточных камер 150 располагаются по окружности в центре круга, образуемого рядом герметичных раздаточных камер 170. Смазочный материал проходит через канал 160 для минимизации потери скорости потока. Герметичные раздаточные камеры 170 имеют различную высоту,что улучшает ток смазочного материала и помогает предотвратить образование осадка далее по ходу тока жидкости по многокамерному раздаточному устройству для присадки 100. Различная высота также помогает лучше смешивать присадку 158 со смазочным материалом, благодаря тому, что присадка 158 вносится на различных уровнях. Следует понимать, что раздаточные элементы для внесения присадки 150 и 170 могут располагаться в любом порядке. Второй возможный вариант осуществления изобретение называется спиральным многокамерным раздаточным устройством для внесения присадки 200; это устройство изображено на фиг. 4. Смазочный материал попадает в основание раздаточного устройства 200, а затем в ряд имеющихся в нем отверстий. Основание раздаточного устройства 210 включает центральную полость, которая называется коллектором основания 216. Коллектор основания образуется периферической стенкой 214,располагающейся между основой нижнего элемента основания 212 и верхним элементом основания 220. Смазочный материал поступает в коллектор основания, а затем в ряд раздаточных камер через ряд портов, аналогичных порту герметичной раздаточной камеры 126. Ряд раздаточных камер 250 располагается по окружности, причем высота камер возрастает по спирали, как это показано на рисунке. Следует понимать, что раздаточные камеры 250 могут располагаться и по горизонтальной спирали. В верхнем элементе основания 220 имеется ряд портов 228 для прохождения смазочного материала, что позволяет смазочному материалу проходить через верхний элемент основания 220 и возвращаться в систему смазки. Может также иметься центральная пробка 230, причем центральная пробка 230 может применяться для регулируемого контроля свободного тока смазочного материала через спиральное многокамерное раздаточное устройство для присадки 200. Многокамерное устройство для присадок 100 может заключаться в корпус, такой как у масляного фильтра, или вставляться в канал, используемый для потока смазочного материала. Многокамерное устройство для присадок 100 может комбинироваться с фильтром смазочного материала любыми применимыми способами, например, как в вариантах осуществления изобретения, представленных на рисунках 10 и 11. Многокамерное устройство для присадок 100 может включаться в структуру линейного проточного раздаточного устройства для присадок 300, как показано на фиг. 10. Линейное проточное раздаточное устройство для присадок 300 располагается в линейном канале, расположенном между трубкой подачи смазочного материала 330 и трубкой возврата смазочного материала 340. Смазочный материал попадает в линейное проточное устройство для присадок 300 через трубку подачи смазочного материала 330. Смазочный материал попадает в коллектор основания 316 через канал для тока смазочного материала 332. Трубка подачи смазочного материала 330 может соединяться с основанием раздаточного устройства любым применимым способом; предпочтительной является конфигурация, облегчающая обслуживание линейного проточного раздаточного устройства для присадок 300. Следует понимать, что канал для тока смазочного материала 332 может быть любого размера и формы. Смазочный материал в коллекторе основания 316 распределяется в различные порты полых раздаточных камер 324 и порты герметичных раздаточных камер 326. Смазочный материал оказывает давление на раздаточный поршень 156 и раздаточный поршень 176. Раздаточный поршень 156 и присадка 178 пере-4 022394 дают давление на присадку 158 и присадку 178, соответственно, что приводит к высвобождению присадки 158 и 178 через пористую боковую стенку 152 и 172. Смазочный материал также проходит через порт полой раздаточной камеры 324, затем через канал 160 и выделяется через порт выхода смазочного материала 162 во внутреннее пространство, образованное оболочкой раздаточного устройства 302. Обработанный смазочный материал может выходить из оболочки раздаточного устройства через канал возврата смазочного материала 342 и попадать в трубку возврата смазочного материала 340. Трубка возврата смазочного материала 340 направляет обработанный смазочный материал назад в систему смазки. Спиральное многокамерное устройство для присадок 200 (как показано) или аналогичное устройство может включаться в структуру консольного раздаточного устройства для присадок 400, как показано на рисунке 11. Консольное раздаточное устройство для присадок 400 предназначается для закрепления на консоли 450. Смазочный материал подается в консольное раздаточное устройство для присадок 400 через канал поступления смазочного материала 460 в консоли 450. Смазочный материал попадает в коллектор 416 через порт поступления 452 в консоли. Основание раздаточного устройства 410 может присоединяться к консоли 450 любым применимым способом; предпочтительной является конфигурация,облегчающая обслуживание консольного раздаточного устройства для присадок 400. Следует понимать,что порт поступления 452 на консоли может быть любого размера и формы. Смазочный материал в коллекторе основания 416 распределяется в различные порты полых раздаточных камер 224. Смазочный материал оказывает давление на раздаточный поршень 256. Раздаточный поршень 256 передает давление на присадку 258, что приводит к высвобождению присадки 258 через пористую боковую стенку 252. Смазочный материал также проходит через порт полой раздаточной камеры 224, затем через канал 260 и выделяется через порт выхода смазочного материала 262 во внутреннее пространство, образованное оболочкой раздаточного устройства 402. Обработанный смазочный материал может выходить из оболочки раздаточного устройства через многочисленные порты выхода смазочного материала 228 и попадать в выходной коллектор 417. Обработанный смазочный материал продолжает ток по меньшей мере через один порт выхода 454 в консоли, в канал возврата смазочного материала 470 и назад в систему смазки. Этот поток создает турбулентность, так как смазочный материал выходит из порта выхода 262 и протекает назад с другой стороны пористой боковой стенки 252. Выделившаяся присадка 258 смешивается со смазочным материалом, протекающим с другой стороны пористой боковой стенки 252 Описанные предпочтительные варианты реализации изобретения допускают различные модификации, вариации и изменения отдельных деталей, поэтому все элементы приведенного выше описания и детали, изображенные на рисунках, следует интерпретировать как иллюстрацию изобретения, не ограничивающую его сути. Следовательно, объем изобретения определяется приведенной ниже формулой и ее юридическим эквивалентом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Раздаточное устройство для присадок к смазочным материалам, которое включает распределительный коллектор смазочного материала, имеющий ряд портов раздаточных камер; ряд раздаточных камер, присоединенных к распределительному коллектору для смазочного материала, причем каждая раздаточная камера соответствует своему порту раздаточной камеры и представляет собой резервуар для присадки, полость которого образована пористой боковой стенкой, имеющей форму трубки, концевой крышкой указанной трубки и раздаточным поршнем, который выполнен с возможностью перемещения в направлении концевой крышки под воздействием давления смазочного материала. 2. Устройство по п.1, в котором первая раздаточная камера по высоте отличается от второй раздаточной камеры в ряду раздаточных камер. 3. Устройство по п.1, в котором по меньшей мере часть раздаточных камер включает внутреннюю боковую стенку, имеющую форму трубки; причем эта внутренняя боковая стенка соединяется с внутренней частью, образованной трубчатой пористой боковой стенкой; резервуар для присадки, который ограничивается внешней поверхностью внутренней боковой стенки и внутренней поверхностью пористой боковой стенки; и внутренняя поверхность внутренней боковой стенки образует канал для прохождения смазочного материала. 4. Устройство по п.3, в котором раздаточные камеры включают не менее одного порта выхода смазочного материала, который обеспечивает возможность прохождения жидкости из канала, образуемого внутренней боковой стенкой, в пространство кнаружи от раздаточной камеры. 5. Устройство по п.4, в котором по меньшей мере один порт выхода смазочного материала расположен вблизи концевой крышки камеры. 6. Устройство по п.5, в котором первая раздаточная камера по высоте отличается от второй раздаточной камеры в ряду раздаточных камер. 7. Устройство по п.1, в котором концевая крышка изготовлена из пористого материала. 8. Раздаточное устройство для присадок к смазочным материалам, которое включает распределительный коллектор смазочного материала, имеющий ряд портов раздаточных камер; первый ряд раздаточных камер, присоединенных к распределительному коллектору для смазочного материала, причем каждая раздаточная камера соответствует своему порту раздаточной камеры и представляет собой резервуар для присадки, полость которого образована пористой боковой стенкой, имеющей форму трубки, концевой крышкой указанной трубки и раздаточным поршнем, который выполнен с возможностью перемещения в направлении концевой крышки под воздействием давления смазочного материала; второй ряд раздаточных камер, присоединенных к распределительному коллектору для смазочного материала, причем каждая раздаточная камера соответствует своему порту раздаточной камеры и представляет собой трубчатый резервуар для присадки, ограниченный внешней трубчатой боковой стенкой и внутренней трубчатой боковой стенкой, находящейся в полости, которая образована внешней трубчатой боковой стенкой, крышкой указанного трубчатого резервуара для присадки и раздаточным поршнем в форме прокладки, который выполнен с возможностью перемещения в направлении крышки под воздействием давления смазочного материала; причем по меньшей мере одна из боковых стенок раздаточных камер второго ряда выполнена пористой для выдавливания определенного количества присадки. 9. Устройство по п.8, в котором первая раздаточная камера по высоте отличается от второй раздаточной камеры по меньшей мере в одном ряду раздаточных камер. 10. Устройство по п.8, в котором высоты раздаточных камер по меньшей мере в одном ряду раздаточных камер варьируют таким образом, что имеют не менее трех различных высот. 11. Устройство по п.8, в котором раздаточные камеры подвижно присоединяются к распределительному коллектору смазочного материала, что позволяет заменять раздаточные камеры после их опустошения. 12. Устройство по п.8, в котором раздаточные камеры также включают канал для прохождения смазочного материала, находящийся в полости, образованной внутренней трубчатой боковой стенкой; при этом жидкость может попадать в этот канал для прохождения смазочного материала из распределительного коллектора смазочного материала. 13. Устройство по п.12, в котором раздаточные камеры включают не менее одного порта выхода смазочного материала, который обеспечивает возможность прохождения жидкости из канала, образуемого внутренней боковой стенкой, в пространство кнаружи от раздаточной камеры. 14. Устройство по п.13, в котором по меньшей мере один порт выхода смазочного материала расположен вблизи концевой крышки камеры. 15. Устройство по п.8, в котором концевая крышка изготовлена из пористого материала. 16. Раздаточное устройство для присадок к смазочным материалам, которое включает распределительный коллектор смазочного материала, включающий ряд портов раздаточных камер и по меньшей мере один порт для прямого прохождения смазочного материала, ряд раздаточных камер,присоединенных к распределительному коллектору для смазочного материала, причем каждая раздаточная камера соответствует своему порту раздаточной камеры и представляет собой резервуар для присадки, полость которого образована пористой боковой стенкой, имеющей форму трубки, концевой крышкой указанной трубки и раздаточным поршнем, который выполнен с возможностью перемещения в направлении концевой крышки под воздействием давления смазочного материала, причем по меньшей мере один порт для прямого прохождения смазочного материала обеспечивает прохождение жидкости через коллектор, минуя раздаточные камеры. 17. Устройство по п.16, в котором по меньшей мере часть раздаточных камер также включает внутреннюю боковую стенку, имеющую форму трубки, которая соединяется с внутренней частью трубчатой пористой боковой стенки; резервуар для присадки, который ограничивается внешней поверхностью внутренней боковой стенки и внутренней поверхностью пористой боковой стенки; внутренняя поверхность внутренней боковой стенки образует канал для прохождения смазочного материала. 18. Устройство по п.17, в котором раздаточные камеры включают не менее одного порта выхода смазочного материала, который обеспечивает возможность прохождения жидкости из канала, образуемого внутренней боковой стенкой, в пространство кнаружи от раздаточной камеры. 19. Устройство по п.18, в котором по меньшей мере один порт выхода смазочного материала расположен вблизи концевой крышки камеры. 20. Устройство по п.16, в котором концевая крышка изготовлена из пористого материала.
