Крышка для контейнера

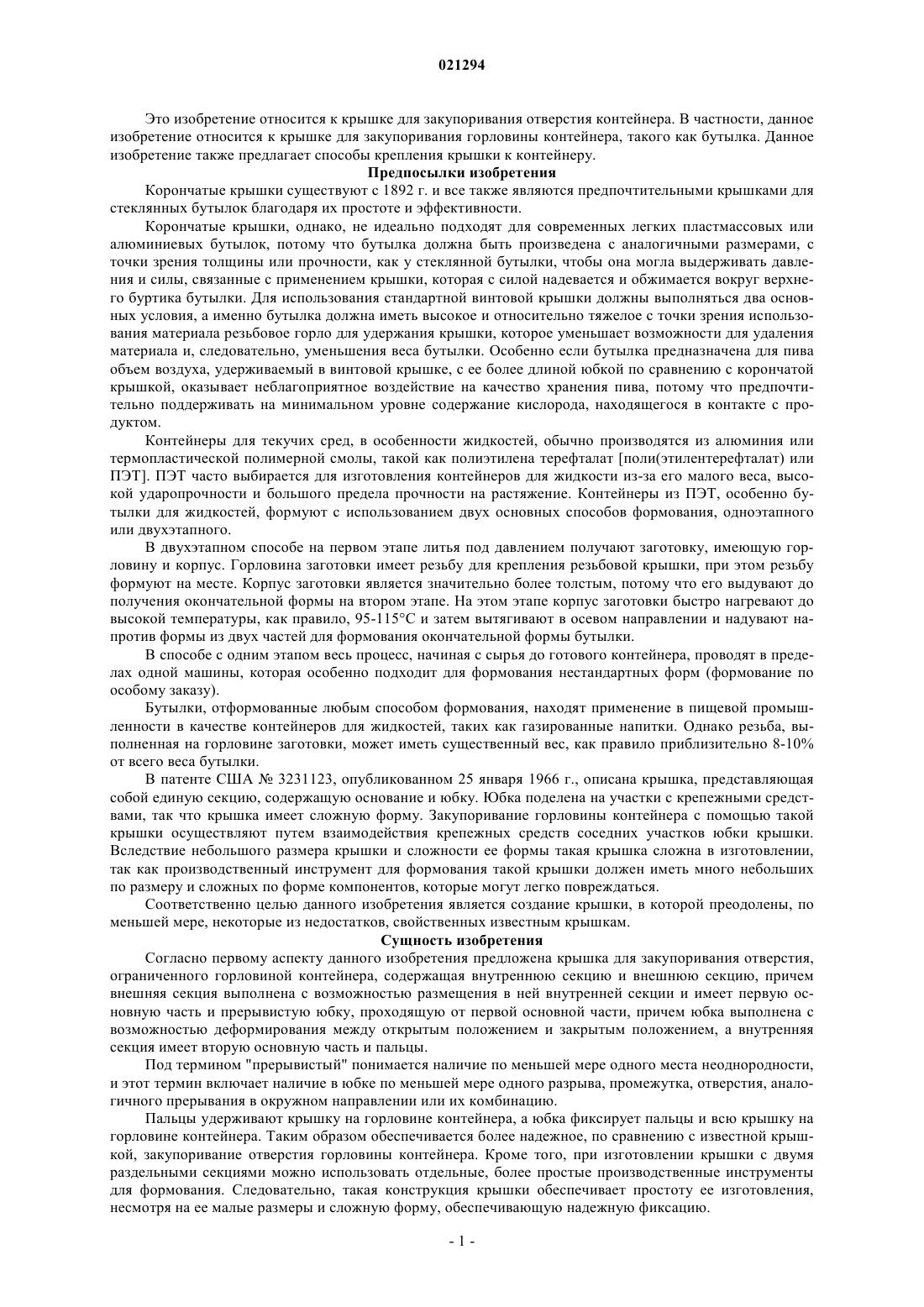

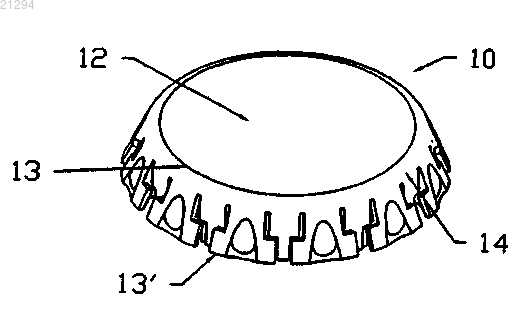

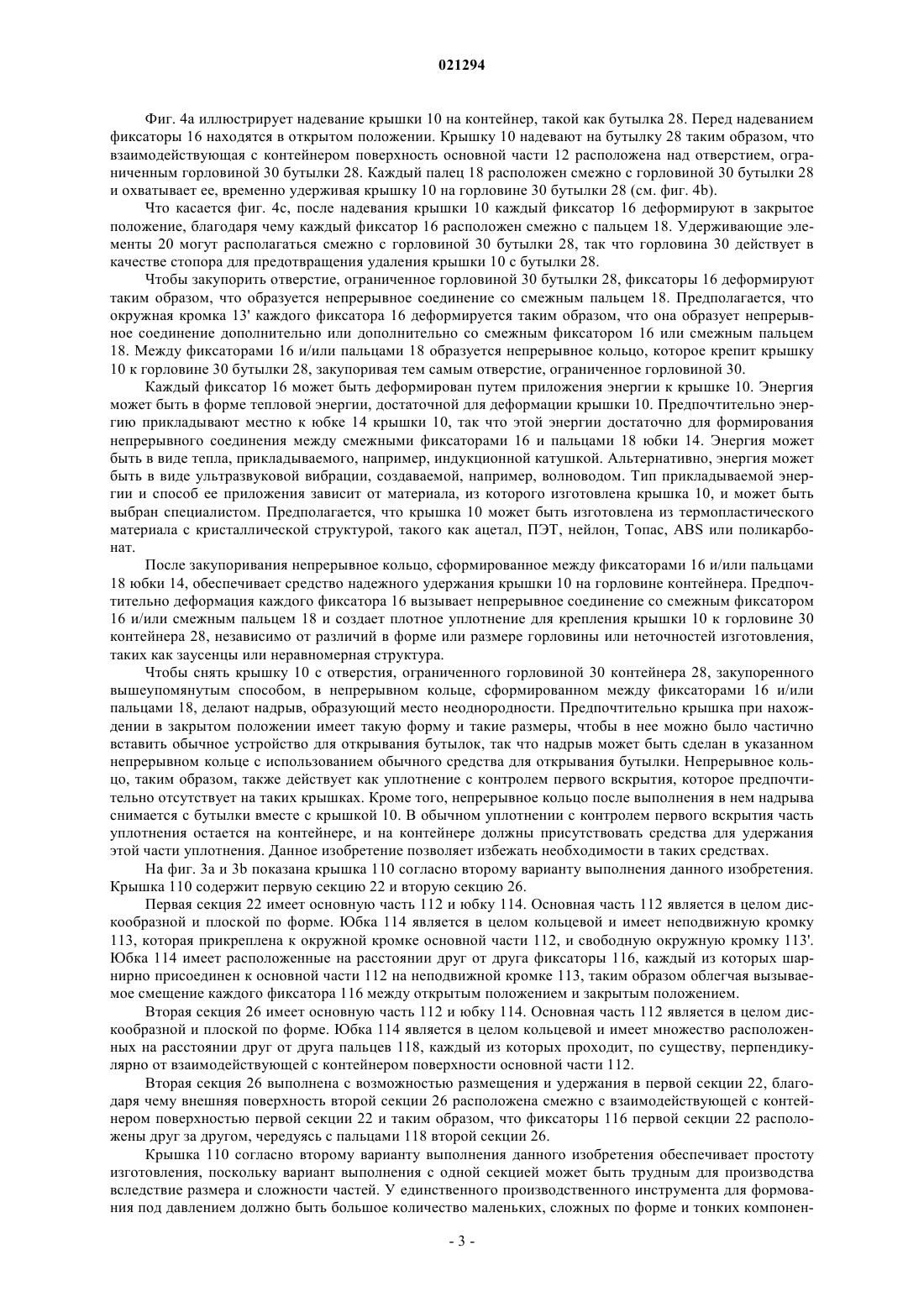

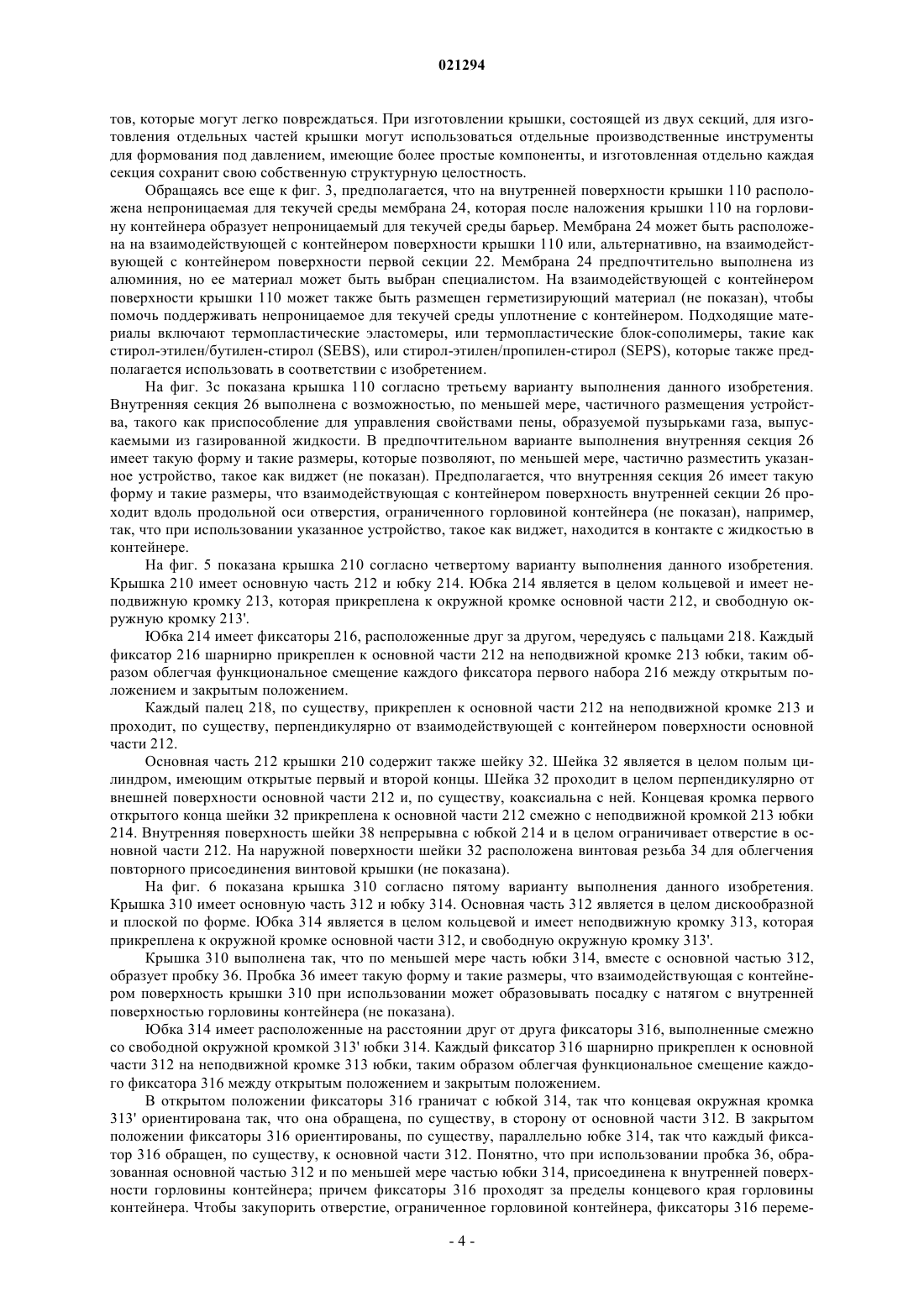

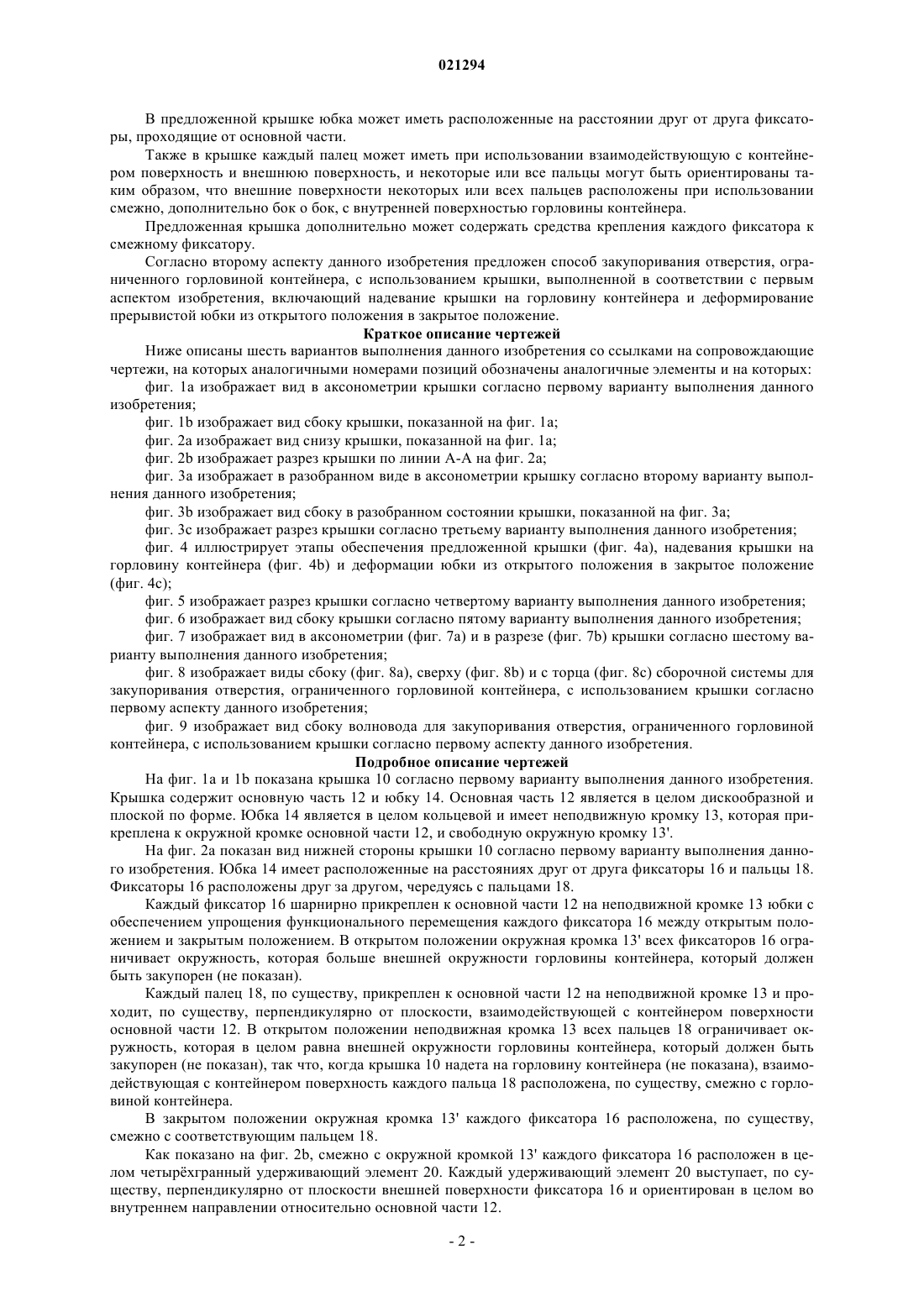

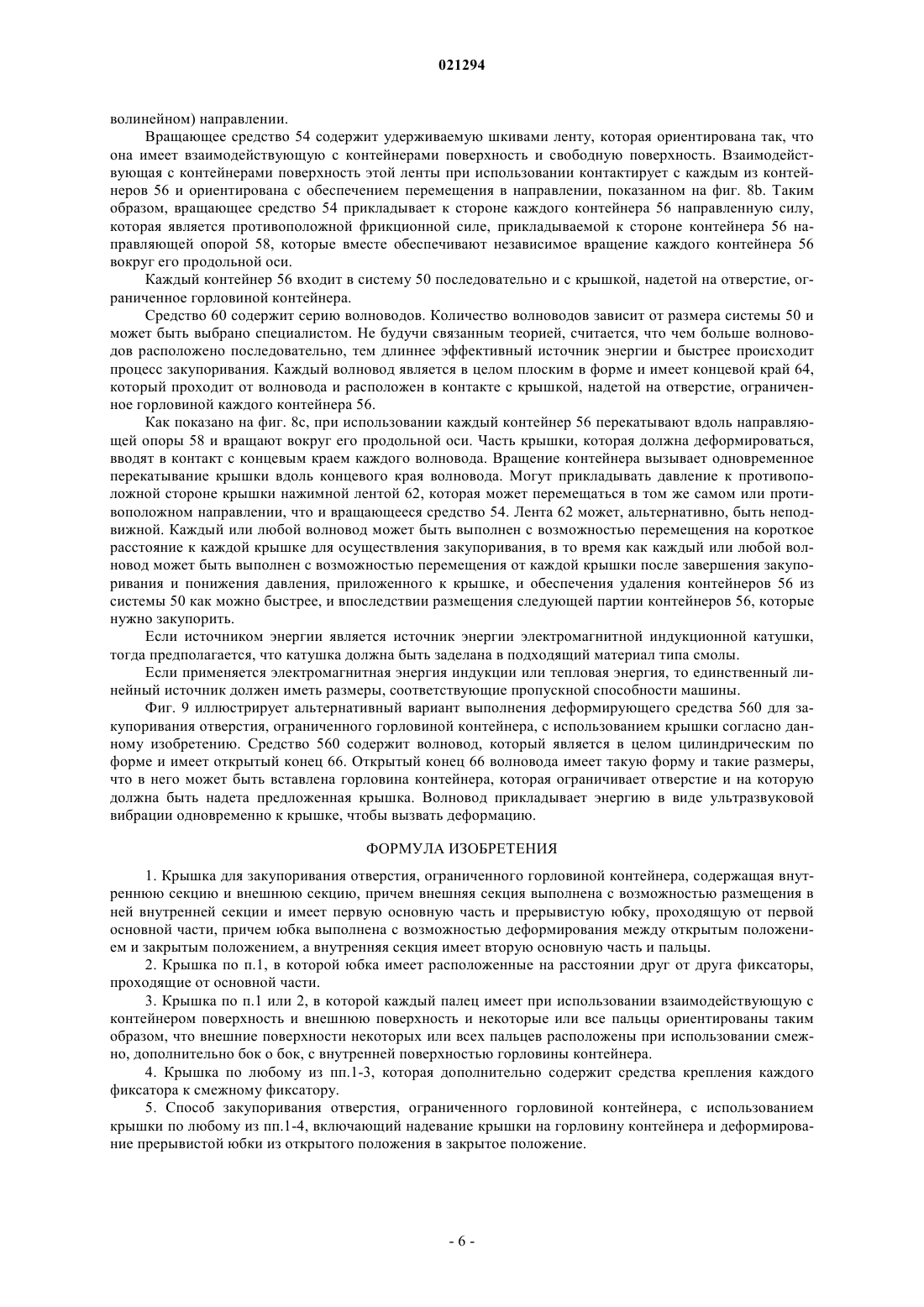

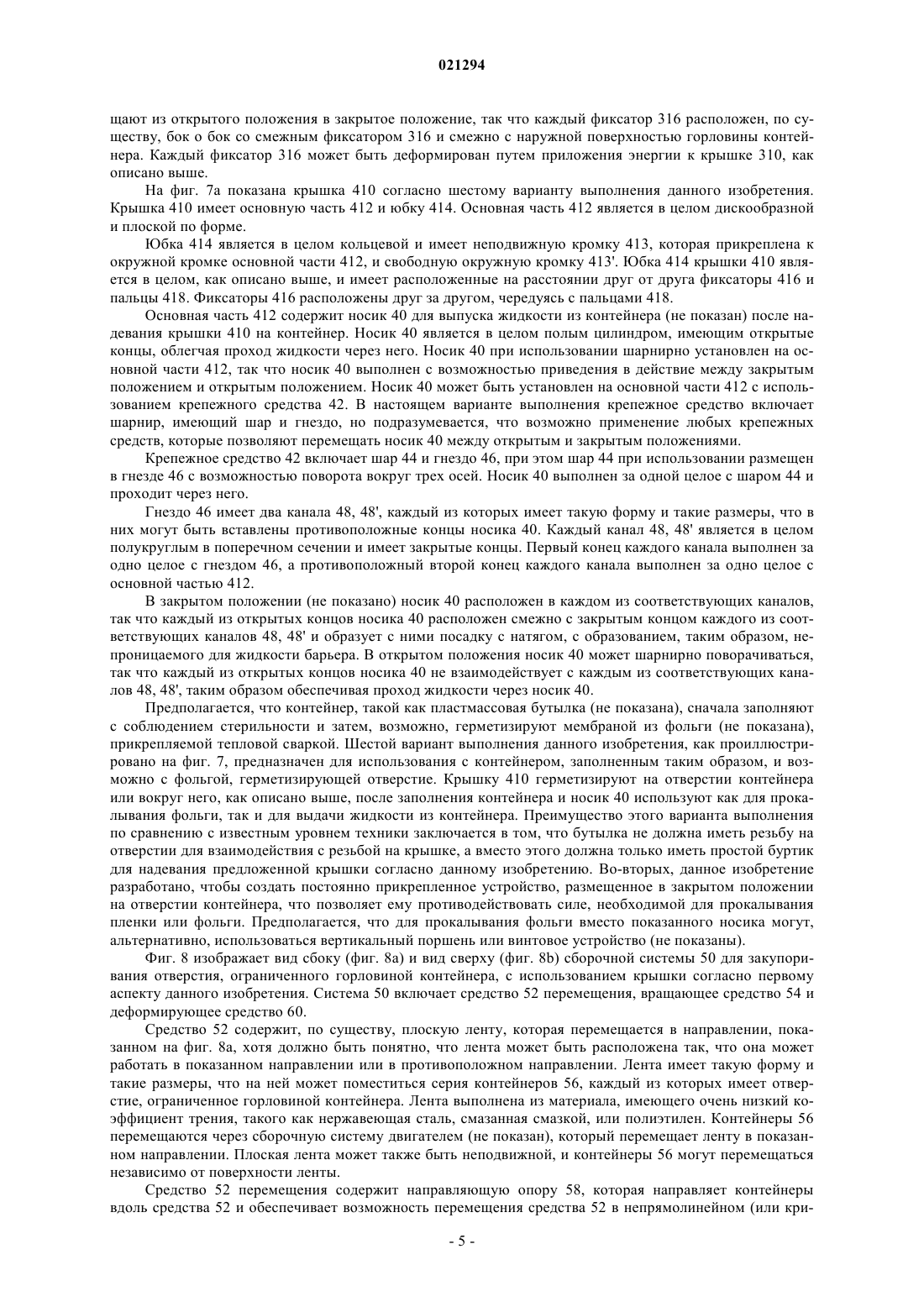

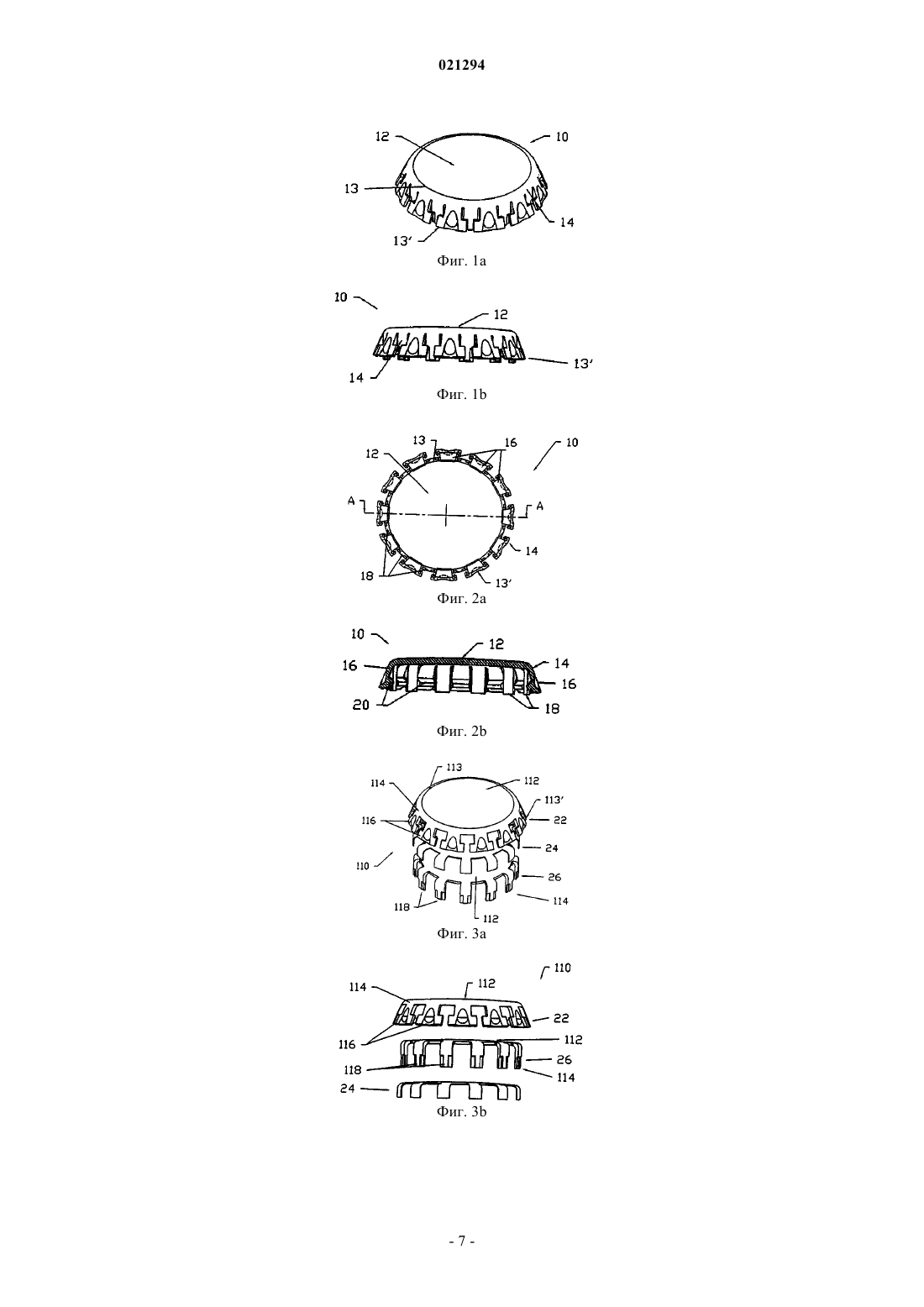

Изобретение относится к крышке для закупоривания отверстия контейнера. В частности,изобретение относится к крышке (10) для закупоривания горловины контейнера, такого как бутылка. Согласно первому аспекту изобретения предложена крышка для закупоривания отверстия,ограниченного горловиной контейнера, содержащая внутреннюю секцию и внешнюю секцию,причем внешняя секция выполнена с возможностью размещения в ней внутренней секции и имеет первую основную часть и прерывистую юбку, проходящую от первой основной части, причем юбка выполнена с возможностью деформирования между открытым положением и закрытым положением, а внутренняя секция имеет вторую основную часть и пальцы. Согласно второму аспекту изобретения предложен способ закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки, выполненной в соответствии с первым аспектом изобретения, включающий надевание крышки на горловину контейнера и деформирование прерывистой юбки из открытого положения в закрытое положение.(71)(73) Заявитель и патентовладелец: КРЮ МОУЛДИНГС ЛИМИТЕД (GB) Это изобретение относится к крышке для закупоривания отверстия контейнера. В частности, данное изобретение относится к крышке для закупоривания горловины контейнера, такого как бутылка. Данное изобретение также предлагает способы крепления крышки к контейнеру. Предпосылки изобретения Корончатые крышки существуют с 1892 г. и все также являются предпочтительными крышками для стеклянных бутылок благодаря их простоте и эффективности. Корончатые крышки, однако, не идеально подходят для современных легких пластмассовых или алюминиевых бутылок, потому что бутылка должна быть произведена с аналогичными размерами, с точки зрения толщины или прочности, как у стеклянной бутылки, чтобы она могла выдерживать давления и силы, связанные с применением крышки, которая с силой надевается и обжимается вокруг верхнего буртика бутылки. Для использования стандартной винтовой крышки должны выполняться два основных условия, а именно бутылка должна иметь высокое и относительно тяжелое с точки зрения использования материала резьбовое горло для удержания крышки, которое уменьшает возможности для удаления материала и, следовательно, уменьшения веса бутылки. Особенно если бутылка предназначена для пива объем воздуха, удерживаемый в винтовой крышке, с ее более длиной юбкой по сравнению с корончатой крышкой, оказывает неблагоприятное воздействие на качество хранения пива, потому что предпочтительно поддерживать на минимальном уровне содержание кислорода, находящегося в контакте с продуктом. Контейнеры для текучих сред, в особенности жидкостей, обычно производятся из алюминия или термопластической полимерной смолы, такой как полиэтилена терефталат [поли(этилентерефталат) или ПЭТ]. ПЭТ часто выбирается для изготовления контейнеров для жидкости из-за его малого веса, высокой ударопрочности и большого предела прочности на растяжение. Контейнеры из ПЭТ, особенно бутылки для жидкостей, формуют с использованием двух основных способов формования, одноэтапного или двухэтапного. В двухэтапном способе на первом этапе литья под давлением получают заготовку, имеющую горловину и корпус. Горловина заготовки имеет резьбу для крепления резьбовой крышки, при этом резьбу формуют на месте. Корпус заготовки является значительно более толстым, потому что его выдувают до получения окончательной формы на втором этапе. На этом этапе корпус заготовки быстро нагревают до высокой температуры, как правило, 95-115C и затем вытягивают в осевом направлении и надувают напротив формы из двух частей для формования окончательной формы бутылки. В способе с одним этапом весь процесс, начиная с сырья до готового контейнера, проводят в пределах одной машины, которая особенно подходит для формования нестандартных форм (формование по особому заказу). Бутылки, отформованные любым способом формования, находят применение в пищевой промышленности в качестве контейнеров для жидкостей, таких как газированные напитки. Однако резьба, выполненная на горловине заготовки, может иметь существенный вес, как правило приблизительно 8-10% от всего веса бутылки. В патенте США 3231123, опубликованном 25 января 1966 г., описана крышка, представляющая собой единую секцию, содержащую основание и юбку. Юбка поделена на участки с крепежными средствами, так что крышка имеет сложную форму. Закупоривание горловины контейнера с помощью такой крышки осуществляют путем взаимодействия крепежных средств соседних участков юбки крышки. Вследствие небольшого размера крышки и сложности ее формы такая крышка сложна в изготовлении,так как производственный инструмент для формования такой крышки должен иметь много небольших по размеру и сложных по форме компонентов, которые могут легко повреждаться. Соответственно целью данного изобретения является создание крышки, в которой преодолены, по меньшей мере, некоторые из недостатков, свойственных известным крышкам. Сущность изобретения Согласно первому аспекту данного изобретения предложена крышка для закупоривания отверстия,ограниченного горловиной контейнера, содержащая внутреннюю секцию и внешнюю секцию, причем внешняя секция выполнена с возможностью размещения в ней внутренней секции и имеет первую основную часть и прерывистую юбку, проходящую от первой основной части, причем юбка выполнена с возможностью деформирования между открытым положением и закрытым положением, а внутренняя секция имеет вторую основную часть и пальцы. Под термином "прерывистый" понимается наличие по меньшей мере одного места неоднородности,и этот термин включает наличие в юбке по меньшей мере одного разрыва, промежутка, отверстия, аналогичного прерывания в окружном направлении или их комбинацию. Пальцы удерживают крышку на горловине контейнера, а юбка фиксирует пальцы и всю крышку на горловине контейнера. Таким образом обеспечивается более надежное, по сравнению с известной крышкой, закупоривание отверстия горловины контейнера. Кроме того, при изготовлении крышки с двумя раздельными секциями можно использовать отдельные, более простые производственные инструменты для формования. Следовательно, такая конструкция крышки обеспечивает простоту ее изготовления,несмотря на ее малые размеры и сложную форму, обеспечивающую надежную фиксацию. В предложенной крышке юбка может иметь расположенные на расстоянии друг от друга фиксаторы, проходящие от основной части. Также в крышке каждый палец может иметь при использовании взаимодействующую с контейнером поверхность и внешнюю поверхность, и некоторые или все пальцы могут быть ориентированы таким образом, что внешние поверхности некоторых или всех пальцев расположены при использовании смежно, дополнительно бок о бок, с внутренней поверхностью горловины контейнера. Предложенная крышка дополнительно может содержать средства крепления каждого фиксатора к смежному фиксатору. Согласно второму аспекту данного изобретения предложен способ закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки, выполненной в соответствии с первым аспектом изобретения, включающий надевание крышки на горловину контейнера и деформирование прерывистой юбки из открытого положения в закрытое положение. Краткое описание чертежей Ниже описаны шесть вариантов выполнения данного изобретения со ссылками на сопровождающие чертежи, на которых аналогичными номерами позиций обозначены аналогичные элементы и на которых: фиг. 1 а изображает вид в аксонометрии крышки согласно первому варианту выполнения данного изобретения; фиг. 1b изображает вид сбоку крышки, показанной на фиг. 1 а; фиг. 2 а изображает вид снизу крышки, показанной на фиг. 1 а; фиг. 2b изображает разрез крышки по линии А-А на фиг. 2 а; фиг. 3 а изображает в разобранном виде в аксонометрии крышку согласно второму варианту выполнения данного изобретения; фиг. 3b изображает вид сбоку в разобранном состоянии крышки, показанной на фиг. 3a; фиг. 3c изображает разрез крышки согласно третьему варианту выполнения данного изобретения; фиг. 4 иллюстрирует этапы обеспечения предложенной крышки (фиг. 4 а), надевания крышки на горловину контейнера (фиг. 4b) и деформации юбки из открытого положения в закрытое положение(фиг. 4 с); фиг. 5 изображает разрез крышки согласно четвертому варианту выполнения данного изобретения; фиг. 6 изображает вид сбоку крышки согласно пятому варианту выполнения данного изобретения; фиг. 7 изображает вид в аксонометрии (фиг. 7 а) и в разрезе (фиг. 7b) крышки согласно шестому варианту выполнения данного изобретения; фиг. 8 изображает виды сбоку (фиг. 8 а), сверху (фиг. 8b) и с торца (фиг. 8 с) сборочной системы для закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки согласно первому аспекту данного изобретения; фиг. 9 изображает вид сбоку волновода для закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки согласно первому аспекту данного изобретения. Подробное описание чертежей На фиг. 1 а и 1b показана крышка 10 согласно первому варианту выполнения данного изобретения. Крышка содержит основную часть 12 и юбку 14. Основная часть 12 является в целом дискообразной и плоской по форме. Юбка 14 является в целом кольцевой и имеет неподвижную кромку 13, которая прикреплена к окружной кромке основной части 12, и свободную окружную кромку 13'. На фиг. 2 а показан вид нижней стороны крышки 10 согласно первому варианту выполнения данного изобретения. Юбка 14 имеет расположенные на расстояниях друг от друга фиксаторы 16 и пальцы 18. Фиксаторы 16 расположены друг за другом, чередуясь с пальцами 18. Каждый фиксатор 16 шарнирно прикреплен к основной части 12 на неподвижной кромке 13 юбки с обеспечением упрощения функционального перемещения каждого фиксатора 16 между открытым положением и закрытым положением. В открытом положении окружная кромка 13' всех фиксаторов 16 ограничивает окружность, которая больше внешней окружности горловины контейнера, который должен быть закупорен (не показан). Каждый палец 18, по существу, прикреплен к основной части 12 на неподвижной кромке 13 и проходит, по существу, перпендикулярно от плоскости, взаимодействующей с контейнером поверхности основной части 12. В открытом положении неподвижная кромка 13 всех пальцев 18 ограничивает окружность, которая в целом равна внешней окружности горловины контейнера, который должен быть закупорен (не показан), так что, когда крышка 10 надета на горловину контейнера (не показана), взаимодействующая с контейнером поверхность каждого пальца 18 расположена, по существу, смежно с горловиной контейнера. В закрытом положении окружная кромка 13' каждого фиксатора 16 расположена, по существу,смежно с соответствующим пальцем 18. Как показано на фиг. 2b, смежно с окружной кромкой 13' каждого фиксатора 16 расположен в целом четырхгранный удерживающий элемент 20. Каждый удерживающий элемент 20 выступает, по существу, перпендикулярно от плоскости внешней поверхности фиксатора 16 и ориентирован в целом во внутреннем направлении относительно основной части 12. Фиг. 4 а иллюстрирует надевание крышки 10 на контейнер, такой как бутылка 28. Перед надеванием фиксаторы 16 находятся в открытом положении. Крышку 10 надевают на бутылку 28 таким образом, что взаимодействующая с контейнером поверхность основной части 12 расположена над отверстием, ограниченным горловиной 30 бутылки 28. Каждый палец 18 расположен смежно с горловиной 30 бутылки 28 и охватывает ее, временно удерживая крышку 10 на горловине 30 бутылки 28 (см. фиг. 4b). Что касается фиг. 4 с, после надевания крышки 10 каждый фиксатор 16 деформируют в закрытое положение, благодаря чему каждый фиксатор 16 расположен смежно с пальцем 18. Удерживающие элементы 20 могут располагаться смежно с горловиной 30 бутылки 28, так что горловина 30 действует в качестве стопора для предотвращения удаления крышки 10 с бутылки 28. Чтобы закупорить отверстие, ограниченное горловиной 30 бутылки 28, фиксаторы 16 деформируют таким образом, что образуется непрерывное соединение со смежным пальцем 18. Предполагается, что окружная кромка 13' каждого фиксатора 16 деформируется таким образом, что она образует непрерывное соединение дополнительно или дополнительно со смежным фиксатором 16 или смежным пальцем 18. Между фиксаторами 16 и/или пальцами 18 образуется непрерывное кольцо, которое крепит крышку 10 к горловине 30 бутылки 28, закупоривая тем самым отверстие, ограниченное горловиной 30. Каждый фиксатор 16 может быть деформирован путем приложения энергии к крышке 10. Энергия может быть в форме тепловой энергии, достаточной для деформации крышки 10. Предпочтительно энергию прикладывают местно к юбке 14 крышки 10, так что этой энергии достаточно для формирования непрерывного соединения между смежными фиксаторами 16 и пальцами 18 юбки 14. Энергия может быть в виде тепла, прикладываемого, например, индукционной катушкой. Альтернативно, энергия может быть в виде ультразвуковой вибрации, создаваемой, например, волноводом. Тип прикладываемой энергии и способ ее приложения зависит от материала, из которого изготовлена крышка 10, и может быть выбран специалистом. Предполагается, что крышка 10 может быть изготовлена из термопластического материала с кристаллической структурой, такого как ацетал, ПЭТ, нейлон, Топас, ABS или поликарбонат. После закупоривания непрерывное кольцо, сформированное между фиксаторами 16 и/или пальцами 18 юбки 14, обеспечивает средство надежного удержания крышки 10 на горловине контейнера. Предпочтительно деформация каждого фиксатора 16 вызывает непрерывное соединение со смежным фиксатором 16 и/или смежным пальцем 18 и создает плотное уплотнение для крепления крышки 10 к горловине 30 контейнера 28, независимо от различий в форме или размере горловины или неточностей изготовления,таких как заусенцы или неравномерная структура. Чтобы снять крышку 10 с отверстия, ограниченного горловиной 30 контейнера 28, закупоренного вышеупомянутым способом, в непрерывном кольце, сформированном между фиксаторами 16 и/или пальцами 18, делают надрыв, образующий место неоднородности. Предпочтительно крышка при нахождении в закрытом положении имеет такую форму и такие размеры, чтобы в нее можно было частично вставить обычное устройство для открывания бутылок, так что надрыв может быть сделан в указанном непрерывном кольце с использованием обычного средства для открывания бутылки. Непрерывное кольцо, таким образом, также действует как уплотнение с контролем первого вскрытия, которое предпочтительно отсутствует на таких крышках. Кроме того, непрерывное кольцо после выполнения в нем надрыва снимается с бутылки вместе с крышкой 10. В обычном уплотнении с контролем первого вскрытия часть уплотнения остается на контейнере, и на контейнере должны присутствовать средства для удержания этой части уплотнения. Данное изобретение позволяет избежать необходимости в таких средствах. На фиг. 3a и 3b показана крышка 110 согласно второму варианту выполнения данного изобретения. Крышка 110 содержит первую секцию 22 и вторую секцию 26. Первая секция 22 имеет основную часть 112 и юбку 114. Основная часть 112 является в целом дискообразной и плоской по форме. Юбка 114 является в целом кольцевой и имеет неподвижную кромку 113, которая прикреплена к окружной кромке основной части 112, и свободную окружную кромку 113'. Юбка 114 имеет расположенные на расстоянии друг от друга фиксаторы 116, каждый из которых шарнирно присоединен к основной части 112 на неподвижной кромке 113, таким образом облегчая вызываемое смещение каждого фиксатора 116 между открытым положением и закрытым положением. Вторая секция 26 имеет основную часть 112 и юбку 114. Основная часть 112 является в целом дискообразной и плоской по форме. Юбка 114 является в целом кольцевой и имеет множество расположенных на расстоянии друг от друга пальцев 118, каждый из которых проходит, по существу, перпендикулярно от взаимодействующей с контейнером поверхности основной части 112. Вторая секция 26 выполнена с возможностью размещения и удержания в первой секции 22, благодаря чему внешняя поверхность второй секции 26 расположена смежно с взаимодействующей с контейнером поверхностью первой секции 22 и таким образом, что фиксаторы 116 первой секции 22 расположены друг за другом, чередуясь с пальцами 118 второй секции 26. Крышка 110 согласно второму варианту выполнения данного изобретения обеспечивает простоту изготовления, поскольку вариант выполнения с одной секцией может быть трудным для производства вследствие размера и сложности частей. У единственного производственного инструмента для формования под давлением должно быть большое количество маленьких, сложных по форме и тонких компонен-3 021294 тов, которые могут легко повреждаться. При изготовлении крышки, состоящей из двух секций, для изготовления отдельных частей крышки могут использоваться отдельные производственные инструменты для формования под давлением, имеющие более простые компоненты, и изготовленная отдельно каждая секция сохранит свою собственную структурную целостность. Обращаясь все еще к фиг. 3, предполагается, что на внутренней поверхности крышки 110 расположена непроницаемая для текучей среды мембрана 24, которая после наложения крышки 110 на горловину контейнера образует непроницаемый для текучей среды барьер. Мембрана 24 может быть расположена на взаимодействующей с контейнером поверхности крышки 110 или, альтернативно, на взаимодействующей с контейнером поверхности первой секции 22. Мембрана 24 предпочтительно выполнена из алюминия, но ее материал может быть выбран специалистом. На взаимодействующей с контейнером поверхности крышки 110 может также быть размещен герметизирующий материал (не показан), чтобы помочь поддерживать непроницаемое для текучей среды уплотнение с контейнером. Подходящие материалы включают термопластические эластомеры, или термопластические блок-сополимеры, такие как стирол-этилен/бутилен-стирол (SEBS), или стирол-этилен/пропилен-стирол (SEPS), которые также предполагается использовать в соответствии с изобретением. На фиг. 3c показана крышка 110 согласно третьему варианту выполнения данного изобретения. Внутренняя секция 26 выполнена с возможностью, по меньшей мере, частичного размещения устройства, такого как приспособление для управления свойствами пены, образуемой пузырьками газа, выпускаемыми из газированной жидкости. В предпочтительном варианте выполнения внутренняя секция 26 имеет такую форму и такие размеры, которые позволяют, по меньшей мере, частично разместить указанное устройство, такое как виджет (не показан). Предполагается, что внутренняя секция 26 имеет такую форму и такие размеры, что взаимодействующая с контейнером поверхность внутренней секции 26 проходит вдоль продольной оси отверстия, ограниченного горловиной контейнера (не показан), например,так, что при использовании указанное устройство, такое как виджет, находится в контакте с жидкостью в контейнере. На фиг. 5 показана крышка 210 согласно четвертому варианту выполнения данного изобретения. Крышка 210 имеет основную часть 212 и юбку 214. Юбка 214 является в целом кольцевой и имеет неподвижную кромку 213, которая прикреплена к окружной кромке основной части 212, и свободную окружную кромку 213'. Юбка 214 имеет фиксаторы 216, расположенные друг за другом, чередуясь с пальцами 218. Каждый фиксатор 216 шарнирно прикреплен к основной части 212 на неподвижной кромке 213 юбки, таким образом облегчая функциональное смещение каждого фиксатора первого набора 216 между открытым положением и закрытым положением. Каждый палец 218, по существу, прикреплен к основной части 212 на неподвижной кромке 213 и проходит, по существу, перпендикулярно от взаимодействующей с контейнером поверхности основной части 212. Основная часть 212 крышки 210 содержит также шейку 32. Шейка 32 является в целом полым цилиндром, имеющим открытые первый и второй концы. Шейка 32 проходит в целом перпендикулярно от внешней поверхности основной части 212 и, по существу, коаксиальна с ней. Концевая кромка первого открытого конца шейки 32 прикреплена к основной части 212 смежно с неподвижной кромкой 213 юбки 214. Внутренняя поверхность шейки 38 непрерывна с юбкой 214 и в целом ограничивает отверстие в основной части 212. На наружной поверхности шейки 32 расположена винтовая резьба 34 для облегчения повторного присоединения винтовой крышки (не показана). На фиг. 6 показана крышка 310 согласно пятому варианту выполнения данного изобретения. Крышка 310 имеет основную часть 312 и юбку 314. Основная часть 312 является в целом дискообразной и плоской по форме. Юбка 314 является в целом кольцевой и имеет неподвижную кромку 313, которая прикреплена к окружной кромке основной части 312, и свободную окружную кромку 313'. Крышка 310 выполнена так, что по меньшей мере часть юбки 314, вместе с основной частью 312,образует пробку 36. Пробка 36 имеет такую форму и такие размеры, что взаимодействующая с контейнером поверхность крышки 310 при использовании может образовывать посадку с натягом с внутренней поверхностью горловины контейнера (не показана). Юбка 314 имеет расположенные на расстоянии друг от друга фиксаторы 316, выполненные смежно со свободной окружной кромкой 313' юбки 314. Каждый фиксатор 316 шарнирно прикреплен к основной части 312 на неподвижной кромке 313 юбки, таким образом облегчая функциональное смещение каждого фиксатора 316 между открытым положением и закрытым положением. В открытом положении фиксаторы 316 граничат с юбкой 314, так что концевая окружная кромка 313' ориентирована так, что она обращена, по существу, в сторону от основной части 312. В закрытом положении фиксаторы 316 ориентированы, по существу, параллельно юбке 314, так что каждый фиксатор 316 обращен, по существу, к основной части 312. Понятно, что при использовании пробка 36, образованная основной частью 312 и по меньшей мере частью юбки 314, присоединена к внутренней поверхности горловины контейнера; причем фиксаторы 316 проходят за пределы концевого края горловины контейнера. Чтобы закупорить отверстие, ограниченное горловиной контейнера, фиксаторы 316 переме-4 021294 щают из открытого положения в закрытое положение, так что каждый фиксатор 316 расположен, по существу, бок о бок со смежным фиксатором 316 и смежно с наружной поверхностью горловины контейнера. Каждый фиксатор 316 может быть деформирован путем приложения энергии к крышке 310, как описано выше. На фиг. 7 а показана крышка 410 согласно шестому варианту выполнения данного изобретения. Крышка 410 имеет основную часть 412 и юбку 414. Основная часть 412 является в целом дискообразной и плоской по форме. Юбка 414 является в целом кольцевой и имеет неподвижную кромку 413, которая прикреплена к окружной кромке основной части 412, и свободную окружную кромку 413'. Юбка 414 крышки 410 является в целом, как описано выше, и имеет расположенные на расстоянии друг от друга фиксаторы 416 и пальцы 418. Фиксаторы 416 расположены друг за другом, чередуясь с пальцами 418. Основная часть 412 содержит носик 40 для выпуска жидкости из контейнера (не показан) после надевания крышки 410 на контейнер. Носик 40 является в целом полым цилиндром, имеющим открытые концы, облегчая проход жидкости через него. Носик 40 при использовании шарнирно установлен на основной части 412, так что носик 40 выполнен с возможностью приведения в действие между закрытым положением и открытым положением. Носик 40 может быть установлен на основной части 412 с использованием крепежного средства 42. В настоящем варианте выполнения крепежное средство включает шарнир, имеющий шар и гнездо, но подразумевается, что возможно применение любых крепежных средств, которые позволяют перемещать носик 40 между открытым и закрытым положениями. Крепежное средство 42 включает шар 44 и гнездо 46, при этом шар 44 при использовании размещен в гнезде 46 с возможностью поворота вокруг трех осей. Носик 40 выполнен за одной целое с шаром 44 и проходит через него. Гнездо 46 имеет два канала 48, 48', каждый из которых имеет такую форму и такие размеры, что в них могут быть вставлены противоположные концы носика 40. Каждый канал 48, 48' является в целом полукруглым в поперечном сечении и имеет закрытые концы. Первый конец каждого канала выполнен за одно целое с гнездом 46, а противоположный второй конец каждого канала выполнен за одно целое с основной частью 412. В закрытом положении (не показано) носик 40 расположен в каждом из соответствующих каналов,так что каждый из открытых концов носика 40 расположен смежно с закрытым концом каждого из соответствующих каналов 48, 48' и образует с ними посадку с натягом, с образованием, таким образом, непроницаемого для жидкости барьера. В открытом положения носик 40 может шарнирно поворачиваться,так что каждый из открытых концов носика 40 не взаимодействует с каждым из соответствующих каналов 48, 48', таким образом обеспечивая проход жидкости через носик 40. Предполагается, что контейнер, такой как пластмассовая бутылка (не показана), сначала заполняют с соблюдением стерильности и затем, возможно, герметизируют мембраной из фольги (не показана),прикрепляемой тепловой сваркой. Шестой вариант выполнения данного изобретения, как проиллюстрировано на фиг. 7, предназначен для использования с контейнером, заполненным таким образом, и возможно с фольгой, герметизирующей отверстие. Крышку 410 герметизируют на отверстии контейнера или вокруг него, как описано выше, после заполнения контейнера и носик 40 используют как для прокалывания фольги, так и для выдачи жидкости из контейнера. Преимущество этого варианта выполнения по сравнению с известным уровнем техники заключается в том, что бутылка не должна иметь резьбу на отверстии для взаимодействия с резьбой на крышке, а вместо этого должна только иметь простой буртик для надевания предложенной крышки согласно данному изобретению. Во-вторых, данное изобретение разработано, чтобы создать постоянно прикрепленное устройство, размещенное в закрытом положении на отверстии контейнера, что позволяет ему противодействовать силе, необходимой для прокалывания пленки или фольги. Предполагается, что для прокалывания фольги вместо показанного носика могут,альтернативно, использоваться вертикальный поршень или винтовое устройство (не показаны). Фиг. 8 изображает вид сбоку (фиг. 8 а) и вид сверху (фиг. 8b) сборочной системы 50 для закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки согласно первому аспекту данного изобретения. Система 50 включает средство 52 перемещения, вращающее средство 54 и деформирующее средство 60. Средство 52 содержит, по существу, плоскую ленту, которая перемещается в направлении, показанном на фиг. 8 а, хотя должно быть понятно, что лента может быть расположена так, что она может работать в показанном направлении или в противоположном направлении. Лента имеет такую форму и такие размеры, что на ней может поместиться серия контейнеров 56, каждый из которых имеет отверстие, ограниченное горловиной контейнера. Лента выполнена из материала, имеющего очень низкий коэффициент трения, такого как нержавеющая сталь, смазанная смазкой, или полиэтилен. Контейнеры 56 перемещаются через сборочную систему двигателем (не показан), который перемещает ленту в показанном направлении. Плоская лента может также быть неподвижной, и контейнеры 56 могут перемещаться независимо от поверхности ленты. Средство 52 перемещения содержит направляющую опору 58, которая направляет контейнеры вдоль средства 52 и обеспечивает возможность перемещения средства 52 в непрямолинейном (или кри-5 021294 волинейном) направлении. Вращающее средство 54 содержит удерживаемую шкивами ленту, которая ориентирована так, что она имеет взаимодействующую с контейнерами поверхность и свободную поверхность. Взаимодействующая с контейнерами поверхность этой ленты при использовании контактирует с каждым из контейнеров 56 и ориентирована с обеспечением перемещения в направлении, показанном на фиг. 8b. Таким образом, вращающее средство 54 прикладывает к стороне каждого контейнера 56 направленную силу,которая является противоположной фрикционной силе, прикладываемой к стороне контейнера 56 направляющей опорой 58, которые вместе обеспечивают независимое вращение каждого контейнера 56 вокруг его продольной оси. Каждый контейнер 56 входит в систему 50 последовательно и с крышкой, надетой на отверстие, ограниченное горловиной контейнера. Средство 60 содержит серию волноводов. Количество волноводов зависит от размера системы 50 и может быть выбрано специалистом. Не будучи связанным теорией, считается, что чем больше волноводов расположено последовательно, тем длиннее эффективный источник энергии и быстрее происходит процесс закупоривания. Каждый волновод является в целом плоским в форме и имеет концевой край 64,который проходит от волновода и расположен в контакте с крышкой, надетой на отверстие, ограниченное горловиной каждого контейнера 56. Как показано на фиг. 8 с, при использовании каждый контейнер 56 перекатывают вдоль направляющей опоры 58 и вращают вокруг его продольной оси. Часть крышки, которая должна деформироваться,вводят в контакт с концевым краем каждого волновода. Вращение контейнера вызывает одновременное перекатывание крышки вдоль концевого края волновода. Могут прикладывать давление к противоположной стороне крышки нажимной лентой 62, которая может перемещаться в том же самом или противоположном направлении, что и вращающееся средство 54. Лента 62 может, альтернативно, быть неподвижной. Каждый или любой волновод может быть выполнен с возможностью перемещения на короткое расстояние к каждой крышке для осуществления закупоривания, в то время как каждый или любой волновод может быть выполнен с возможностью перемещения от каждой крышки после завершения закупоривания и понижения давления, приложенного к крышке, и обеспечения удаления контейнеров 56 из системы 50 как можно быстрее, и впоследствии размещения следующей партии контейнеров 56, которые нужно закупорить. Если источником энергии является источник энергии электромагнитной индукционной катушки,тогда предполагается, что катушка должна быть заделана в подходящий материал типа смолы. Если применяется электромагнитная энергия индукции или тепловая энергия, то единственный линейный источник должен иметь размеры, соответствующие пропускной способности машины. Фиг. 9 иллюстрирует альтернативный вариант выполнения деформирующего средства 560 для закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки согласно данному изобретению. Средство 560 содержит волновод, который является в целом цилиндрическим по форме и имеет открытый конец 66. Открытый конец 66 волновода имеет такую форму и такие размеры,что в него может быть вставлена горловина контейнера, которая ограничивает отверстие и на которую должна быть надета предложенная крышка. Волновод прикладывает энергию в виде ультразвуковой вибрации одновременно к крышке, чтобы вызвать деформацию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка для закупоривания отверстия, ограниченного горловиной контейнера, содержащая внутреннюю секцию и внешнюю секцию, причем внешняя секция выполнена с возможностью размещения в ней внутренней секции и имеет первую основную часть и прерывистую юбку, проходящую от первой основной части, причем юбка выполнена с возможностью деформирования между открытым положением и закрытым положением, а внутренняя секция имеет вторую основную часть и пальцы. 2. Крышка по п.1, в которой юбка имеет расположенные на расстоянии друг от друга фиксаторы,проходящие от основной части. 3. Крышка по п.1 или 2, в которой каждый палец имеет при использовании взаимодействующую с контейнером поверхность и внешнюю поверхность и некоторые или все пальцы ориентированы таким образом, что внешние поверхности некоторых или всех пальцев расположены при использовании смежно, дополнительно бок о бок, с внутренней поверхностью горловины контейнера. 4. Крышка по любому из пп.1-3, которая дополнительно содержит средства крепления каждого фиксатора к смежному фиксатору. 5. Способ закупоривания отверстия, ограниченного горловиной контейнера, с использованием крышки по любому из пп.1-4, включающий надевание крышки на горловину контейнера и деформирование прерывистой юбки из открытого положения в закрытое положение.
