Крышка ёмкости, предназначенной главным образом для напитков

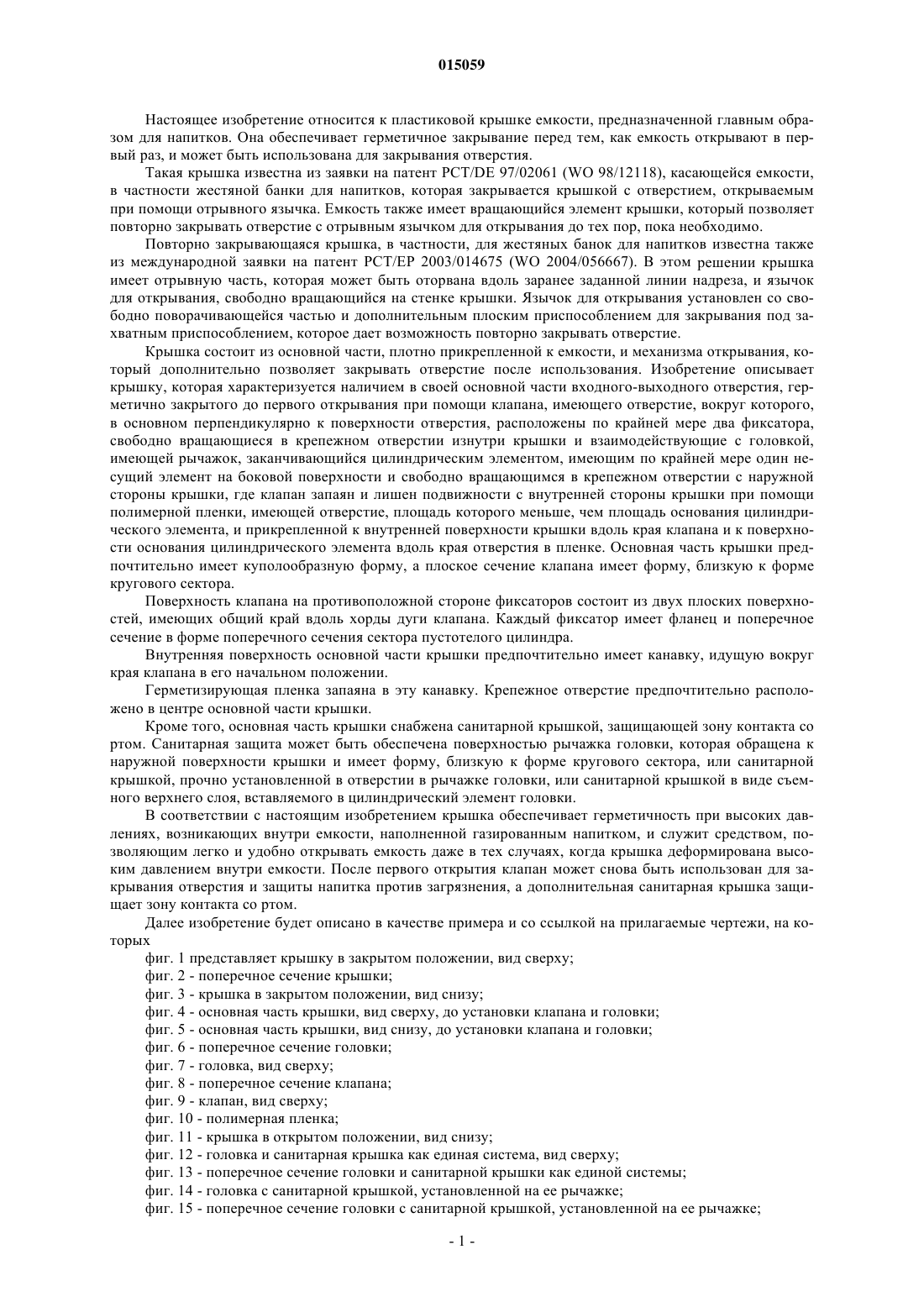

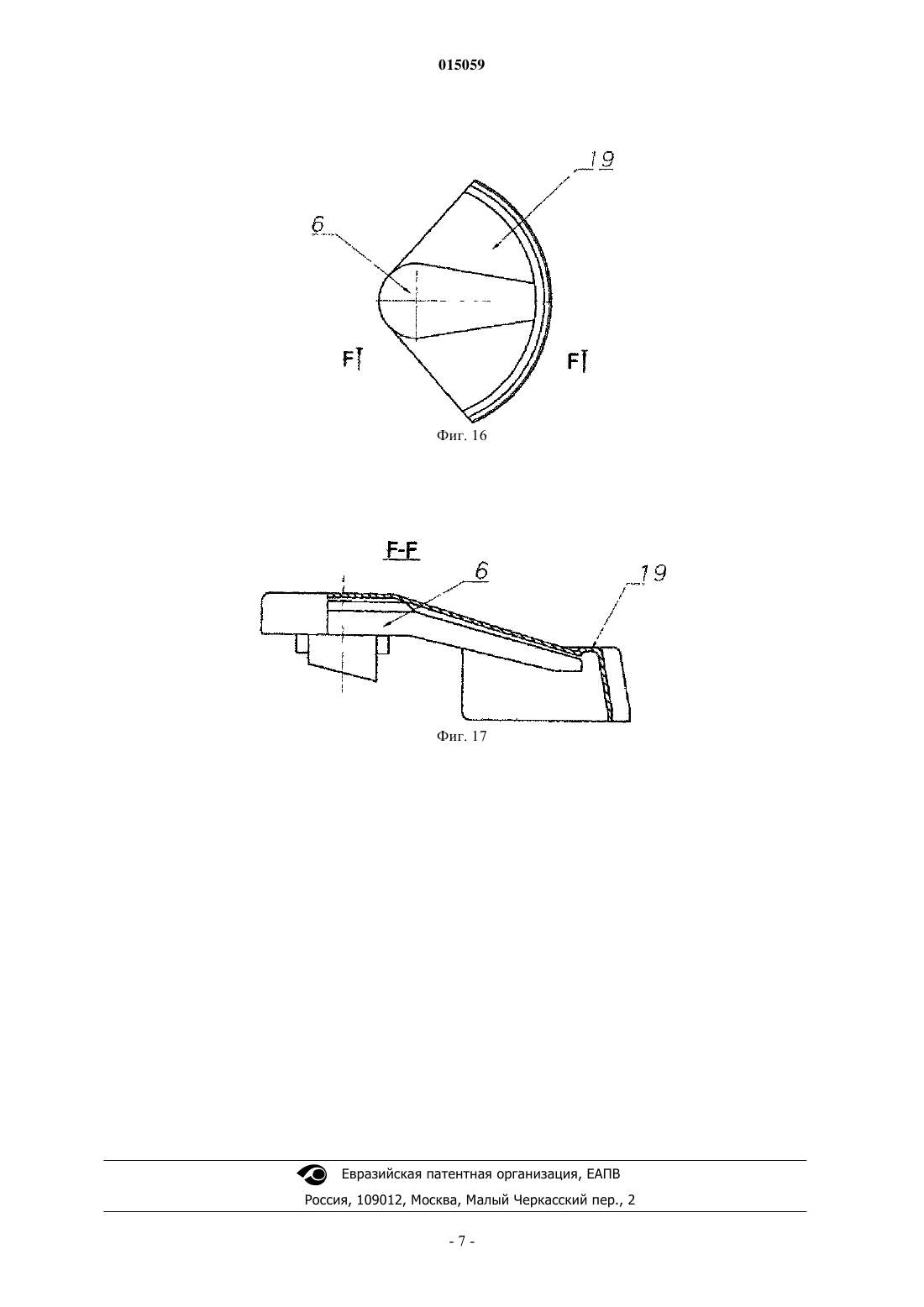

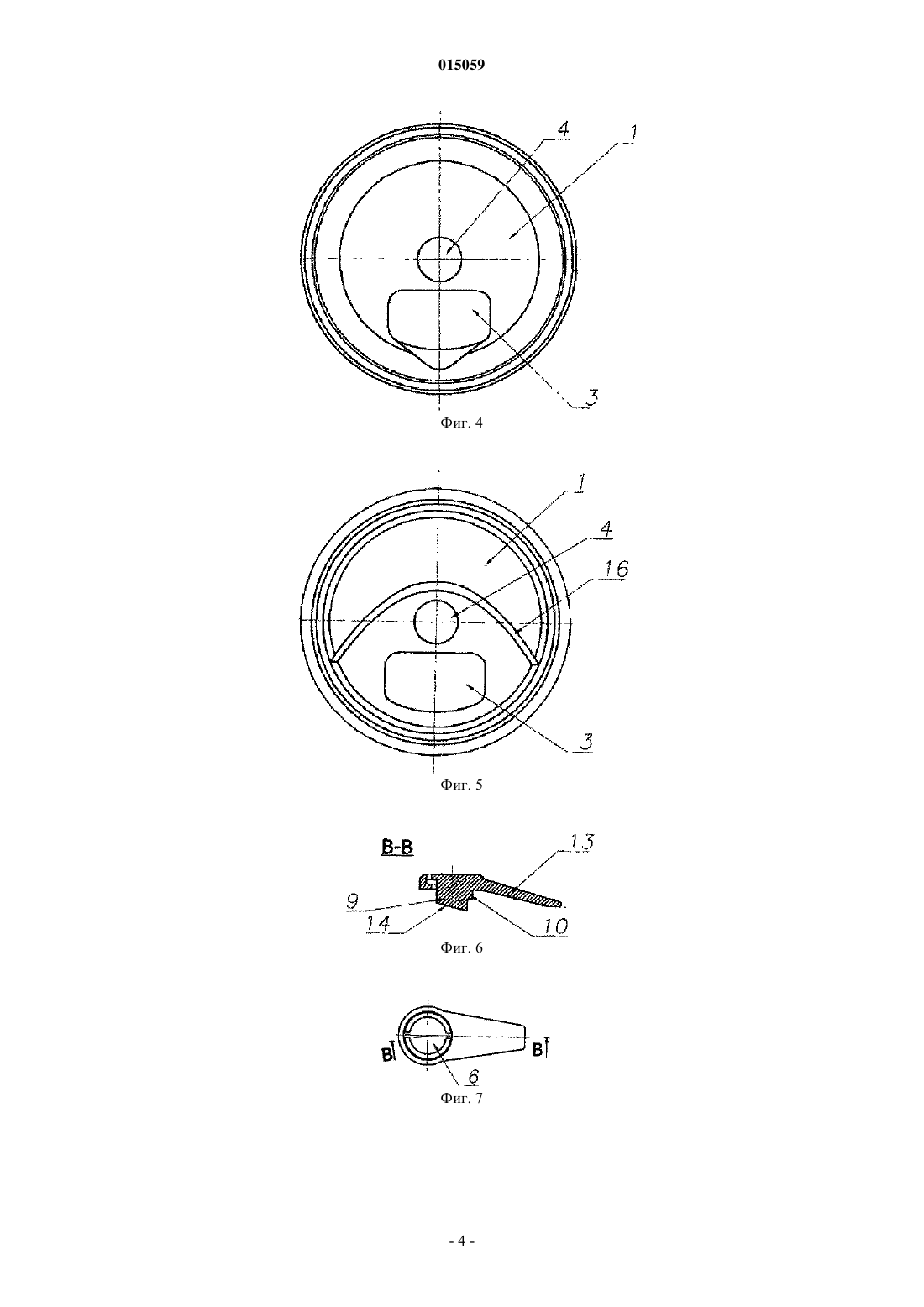

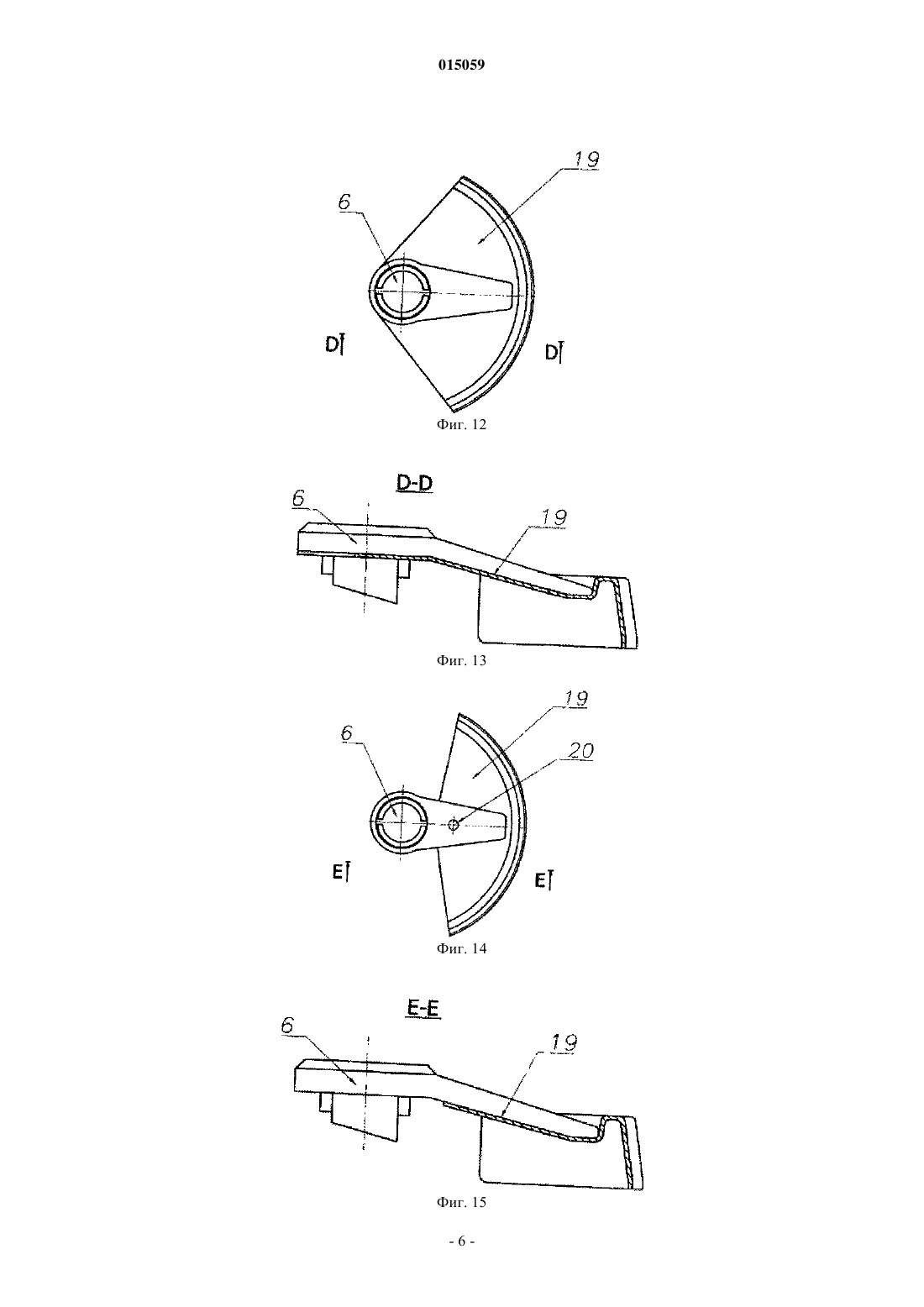

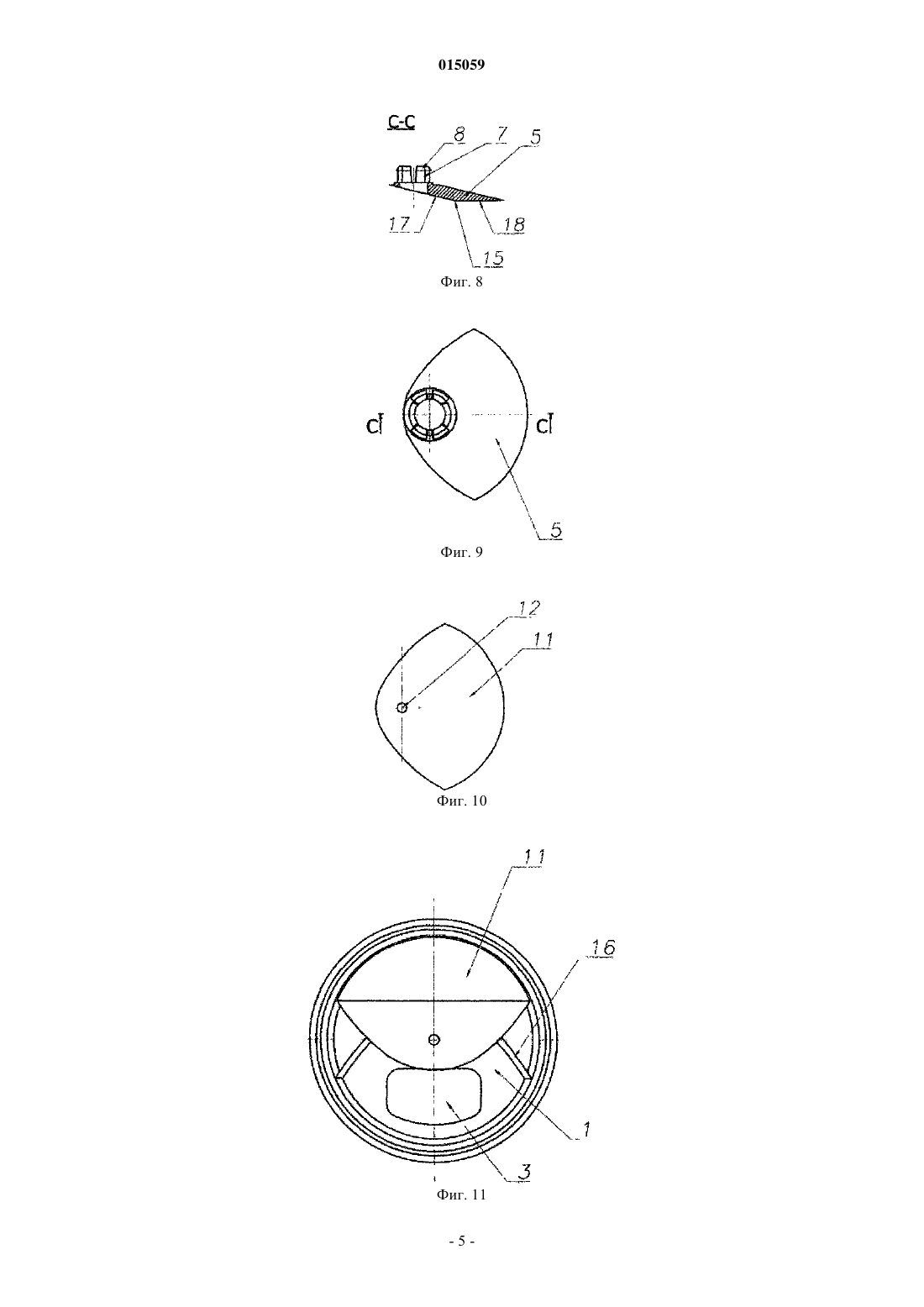

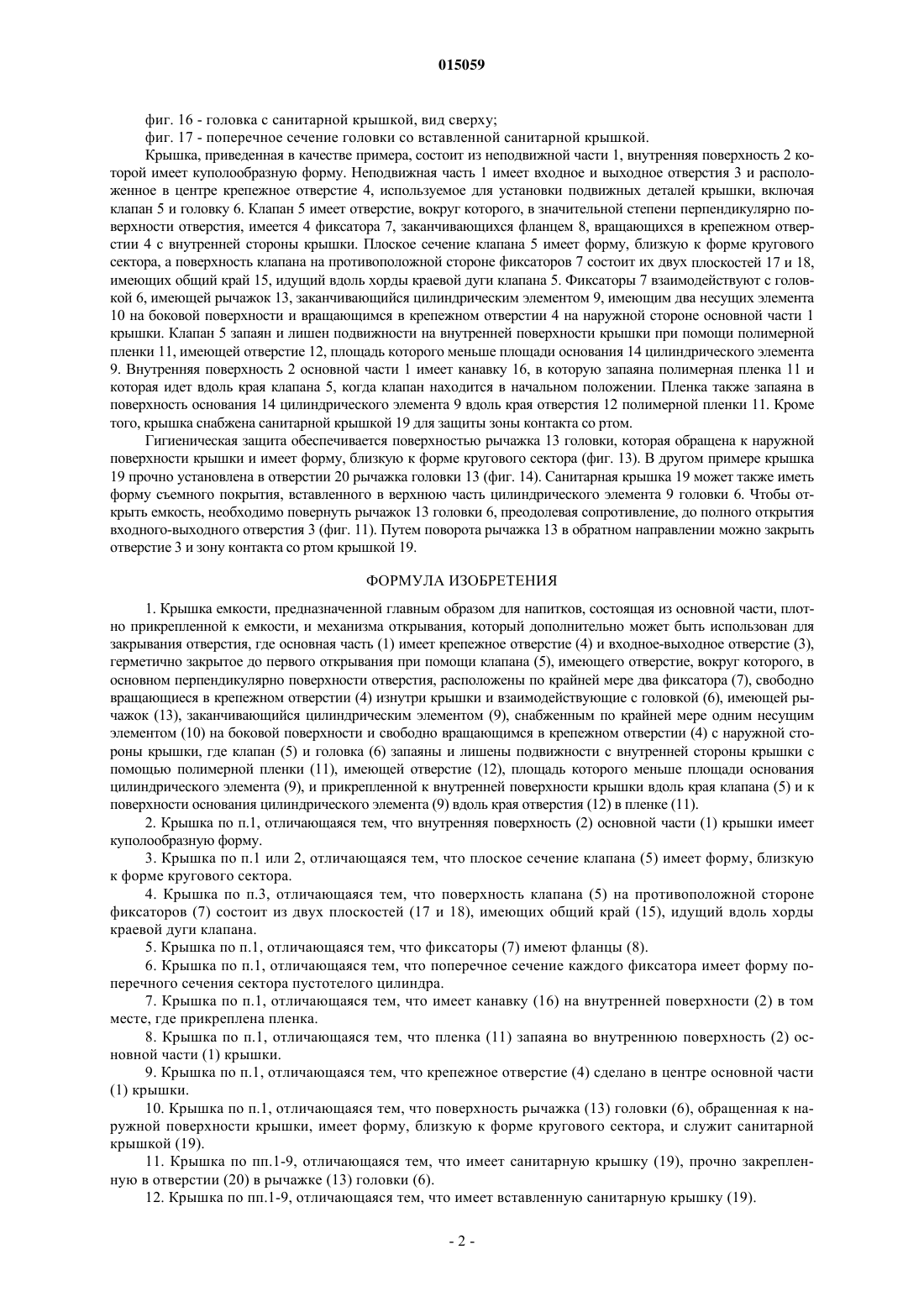

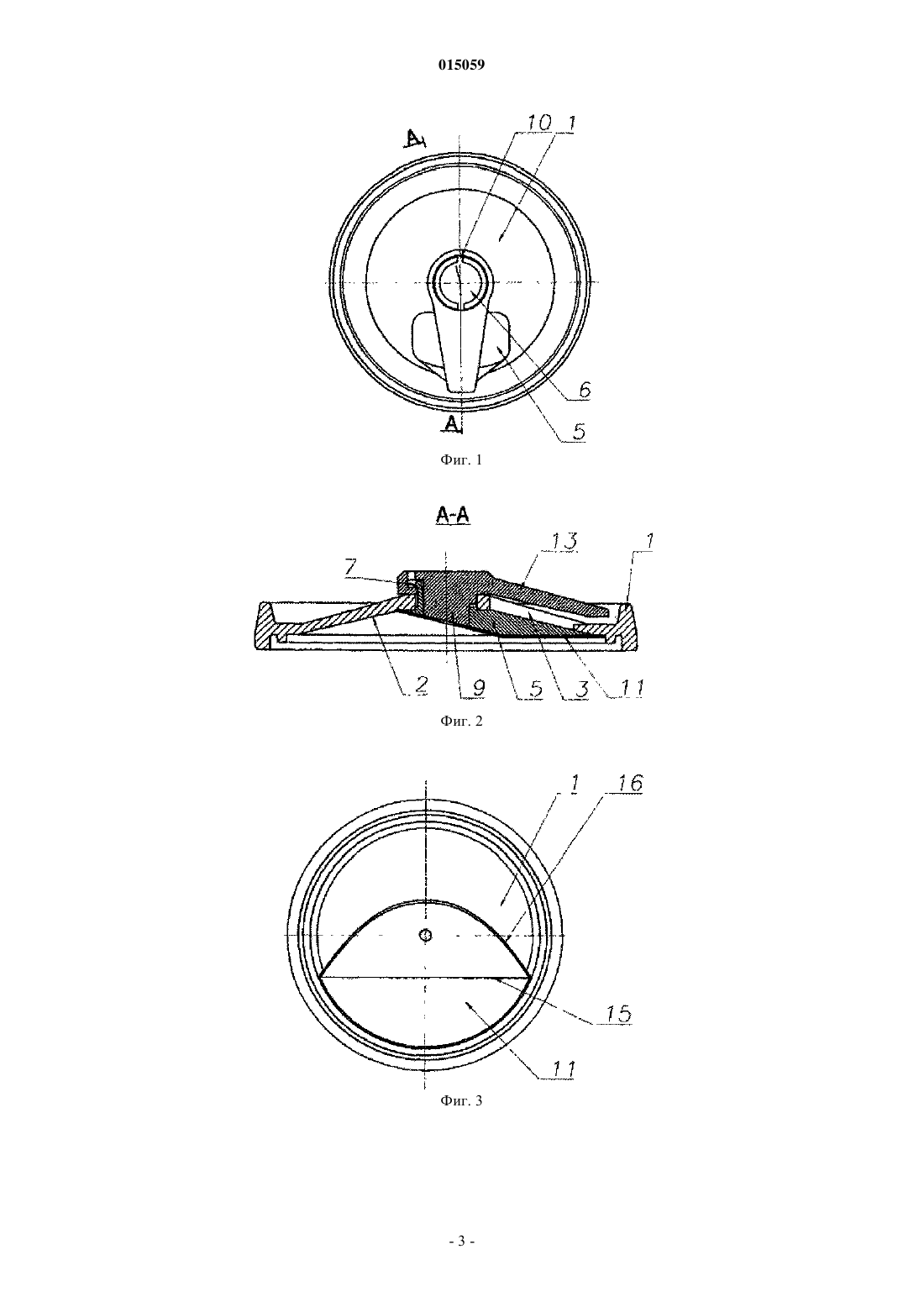

КРЫШКА МКОСТИ, ПРЕДНАЗНАЧЕННОЙ ГЛАВНЫМ ОБРАЗОМ ДЛЯ НАПИТКОВ Настоящее изобретение касается пластиковой крышки емкости, предназначенной главным образом для напитков. Она состоит из основной части, плотно прикрепленной к емкости, и механизма открывания, который дополнительно может быть использован для закрывания входноговыходного отверстия. В соответствии с изобретением крышка характеризуется наличием входного-выходного отверстия (3) в основной части (1), которое герметично закрыто до первого открывания при помощи клапана (5), имеющего отверстие, вокруг которого в основном перпендикулярно поверхности отверстия расположены по крайней мере два фиксатора (7), свободно вращающиеся в крепежном отверстии (4) изнутри крышки и взаимодействующие с головкой (6),имеющей рычажок (13), заканчивающийся цилиндрическим элементом (9), снабженным по крайней мере одним несущим элементом (10) на боковой поверхности и свободно вращающимся в крепежном отверстии (4) с наружной стороны крышки. Клапан (5) и головка (6) запаяны и лишены подвижности с помощью полимерной пленки (11). После открывания входное-выходное отверстие может быть снова закрыто при помощи клапана (5), а зона, контактирующая со ртом, при помощи санитарной крышки (19). 015059 Настоящее изобретение относится к пластиковой крышке емкости, предназначенной главным образом для напитков. Она обеспечивает герметичное закрывание перед тем, как емкость открывают в первый раз, и может быть использована для закрывания отверстия. Такая крышка известна из заявки на патент PCT/DE 97/02061 (WO 98/12118), касающейся емкости,в частности жестяной банки для напитков, которая закрывается крышкой с отверстием, открываемым при помощи отрывного язычка. Емкость также имеет вращающийся элемент крышки, который позволяет повторно закрывать отверстие с отрывным язычком для открывания до тех пор, пока необходимо. Повторно закрывающаяся крышка, в частности, для жестяных банок для напитков известна также из международной заявки на патент РСТ/ЕР 2003/014675 (WO 2004/056667). В этом решении крышка имеет отрывную часть, которая может быть оторвана вдоль заранее заданной линии надреза, и язычок для открывания, свободно вращающийся на стенке крышки. Язычок для открывания установлен со свободно поворачивающейся частью и дополнительным плоским приспособлением для закрывания под захватным приспособлением, которое дает возможность повторно закрывать отверстие. Крышка состоит из основной части, плотно прикрепленной к емкости, и механизма открывания, который дополнительно позволяет закрывать отверстие после использования. Изобретение описывает крышку, которая характеризуется наличием в своей основной части входного-выходного отверстия, герметично закрытого до первого открывания при помощи клапана, имеющего отверстие, вокруг которого,в основном перпендикулярно к поверхности отверстия, расположены по крайней мере два фиксатора,свободно вращающиеся в крепежном отверстии изнутри крышки и взаимодействующие с головкой,имеющей рычажок, заканчивающийся цилиндрическим элементом, имеющим по крайней мере один несущий элемент на боковой поверхности и свободно вращающимся в крепежном отверстии с наружной стороны крышки, где клапан запаян и лишен подвижности с внутренней стороны крышки при помощи полимерной пленки, имеющей отверстие, площадь которого меньше, чем площадь основания цилиндрического элемента, и прикрепленной к внутренней поверхности крышки вдоль края клапана и к поверхности основания цилиндрического элемента вдоль края отверстия в пленке. Основная часть крышки предпочтительно имеет куполообразную форму, а плоское сечение клапана имеет форму, близкую к форме кругового сектора. Поверхность клапана на противоположной стороне фиксаторов состоит из двух плоских поверхностей, имеющих общий край вдоль хорды дуги клапана. Каждый фиксатор имеет фланец и поперечное сечение в форме поперечного сечения сектора пустотелого цилиндра. Внутренняя поверхность основной части крышки предпочтительно имеет канавку, идущую вокруг края клапана в его начальном положении. Герметизирующая пленка запаяна в эту канавку. Крепежное отверстие предпочтительно расположено в центре основной части крышки. Кроме того, основная часть крышки снабжена санитарной крышкой, защищающей зону контакта со ртом. Санитарная защита может быть обеспечена поверхностью рычажка головки, которая обращена к наружной поверхности крышки и имеет форму, близкую к форме кругового сектора, или санитарной крышкой, прочно установленной в отверстии в рычажке головки, или санитарной крышкой в виде съемного верхнего слоя, вставляемого в цилиндрический элемент головки. В соответствии с настоящим изобретением крышка обеспечивает герметичность при высоких давлениях, возникающих внутри емкости, наполненной газированным напитком, и служит средством, позволяющим легко и удобно открывать емкость даже в тех случаях, когда крышка деформирована высоким давлением внутри емкости. После первого открытия клапан может снова быть использован для закрывания отверстия и защиты напитка против загрязнения, а дополнительная санитарная крышка защищает зону контакта со ртом. Далее изобретение будет описано в качестве примера и со ссылкой на прилагаемые чертежи, на которых фиг. 1 представляет крышку в закрытом положении, вид сверху; фиг. 2 - поперечное сечение крышки; фиг. 3 - крышка в закрытом положении, вид снизу; фиг. 4 - основная часть крышки, вид сверху, до установки клапана и головки; фиг. 5 - основная часть крышки, вид снизу, до установки клапана и головки; фиг. 6 - поперечное сечение головки; фиг. 7 - головка, вид сверху; фиг. 8 - поперечное сечение клапана; фиг. 9 - клапан, вид сверху; фиг. 10 - полимерная пленка; фиг. 11 - крышка в открытом положении, вид снизу; фиг. 12 - головка и санитарная крышка как единая система, вид сверху; фиг. 13 - поперечное сечение головки и санитарной крышки как единой системы; фиг. 14 - головка с санитарной крышкой, установленной на ее рычажке; фиг. 15 - поперечное сечение головки с санитарной крышкой, установленной на ее рычажке;-1 015059 фиг. 16 - головка с санитарной крышкой, вид сверху; фиг. 17 - поперечное сечение головки со вставленной санитарной крышкой. Крышка, приведенная в качестве примера, состоит из неподвижной части 1, внутренняя поверхность 2 которой имеет куполообразную форму. Неподвижная часть 1 имеет входное и выходное отверстия 3 и расположенное в центре крепежное отверстие 4, используемое для установки подвижных деталей крышки, включая клапан 5 и головку 6. Клапан 5 имеет отверстие, вокруг которого, в значительной степени перпендикулярно поверхности отверстия, имеется 4 фиксатора 7, заканчивающихся фланцем 8, вращающихся в крепежном отверстии 4 с внутренней стороны крышки. Плоское сечение клапана 5 имеет форму, близкую к форме кругового сектора, а поверхность клапана на противоположной стороне фиксаторов 7 состоит их двух плоскостей 17 и 18,имеющих общий край 15, идущий вдоль хорды краевой дуги клапана 5. Фиксаторы 7 взаимодействуют с головкой 6, имеющей рычажок 13, заканчивающийся цилиндрическим элементом 9, имеющим два несущих элемента 10 на боковой поверхности и вращающимся в крепежном отверстии 4 на наружной стороне основной части 1 крышки. Клапан 5 запаян и лишен подвижности на внутренней поверхности крышки при помощи полимерной пленки 11, имеющей отверстие 12, площадь которого меньше площади основания 14 цилиндрического элемента 9. Внутренняя поверхность 2 основной части 1 имеет канавку 16, в которую запаяна полимерная пленка 11 и которая идет вдоль края клапана 5, когда клапан находится в начальном положении. Пленка также запаяна в поверхность основания 14 цилиндрического элемента 9 вдоль края отверстия 12 полимерной пленки 11. Кроме того, крышка снабжена санитарной крышкой 19 для защиты зоны контакта со ртом. Гигиеническая защита обеспечивается поверхностью рычажка 13 головки, которая обращена к наружной поверхности крышки и имеет форму, близкую к форме кругового сектора (фиг. 13). В другом примере крышка 19 прочно установлена в отверстии 20 рычажка головки 13 (фиг. 14). Санитарная крышка 19 может также иметь форму съемного покрытия, вставленного в верхнюю часть цилиндрического элемента 9 головки 6. Чтобы открыть емкость, необходимо повернуть рычажок 13 головки 6, преодолевая сопротивление, до полного открытия входного-выходного отверстия 3 (фиг. 11). Путем поворота рычажка 13 в обратном направлении можно закрыть отверстие 3 и зону контакта со ртом крышкой 19. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крышка емкости, предназначенной главным образом для напитков, состоящая из основной части, плотно прикрепленной к емкости, и механизма открывания, который дополнительно может быть использован для закрывания отверстия, где основная часть (1) имеет крепежное отверстие (4) и входное-выходное отверстие (3),герметично закрытое до первого открывания при помощи клапана (5), имеющего отверстие, вокруг которого, в основном перпендикулярно поверхности отверстия, расположены по крайней мере два фиксатора (7), свободно вращающиеся в крепежном отверстии (4) изнутри крышки и взаимодействующие с головкой (6), имеющей рычажок (13), заканчивающийся цилиндрическим элементом (9), снабженным по крайней мере одним несущим элементом (10) на боковой поверхности и свободно вращающимся в крепежном отверстии (4) с наружной стороны крышки, где клапан (5) и головка (6) запаяны и лишены подвижности с внутренней стороны крышки с помощью полимерной пленки (11), имеющей отверстие (12), площадь которого меньше площади основания цилиндрического элемента (9), и прикрепленной к внутренней поверхности крышки вдоль края клапана (5) и к поверхности основания цилиндрического элемента (9) вдоль края отверстия (12) в пленке (11). 2. Крышка по п.1, отличающаяся тем, что внутренняя поверхность (2) основной части (1) крышки имеет куполообразную форму. 3. Крышка по п.1 или 2, отличающаяся тем, что плоское сечение клапана (5) имеет форму, близкую к форме кругового сектора. 4. Крышка по п.3, отличающаяся тем, что поверхность клапана (5) на противоположной стороне фиксаторов (7) состоит из двух плоскостей (17 и 18), имеющих общий край (15), идущий вдоль хорды краевой дуги клапана. 5. Крышка по п.1, отличающаяся тем, что фиксаторы (7) имеют фланцы (8). 6. Крышка по п.1, отличающаяся тем, что поперечное сечение каждого фиксатора имеет форму поперечного сечения сектора пустотелого цилиндра. 7. Крышка по п.1, отличающаяся тем, что имеет канавку (16) на внутренней поверхности (2) в том месте, где прикреплена пленка. 8. Крышка по п.1, отличающаяся тем, что пленка (11) запаяна во внутреннюю поверхность (2) основной части (1) крышки. 9. Крышка по п.1, отличающаяся тем, что крепежное отверстие (4) сделано в центре основной части(1) крышки. 10. Крышка по п.1, отличающаяся тем, что поверхность рычажка (13) головки (6), обращенная к наружной поверхности крышки, имеет форму, близкую к форме кругового сектора, и служит санитарной крышкой (19). 11. Крышка по пп.1-9, отличающаяся тем, что имеет санитарную крышку (19), прочно закрепленную в отверстии (20) в рычажке (13) головки (6). 12. Крышка по пп.1-9, отличающаяся тем, что имеет вставленную санитарную крышку (19).
