Топочное оборудование со смещенной горизонтальной подачей из стенки для пылевидного угля

Номер патента: 19175

Опубликовано: 30.01.2014

Авторы: У Шаохуа, Цинь Юйкунь, Сунь Шаоцзэн, Лю Хой, Цинь Мин

Скачать PDF файл.

Формула / Реферат

1. Топочное устройство со смещенной горизонтальной подачей из стенки для пылевидного угля, содержащее

печь (5), ограниченную четырьмя стенками (6) с водяным охлаждением, на которых обеспечены четыре группы (7) горелок, при этом указанные четыре группы (7) горелок расположены на одной и той же высоте вдоль печи;

каждая группа (7) горелок включает в себя множество наконечников сопел (1) для обогащенного топливом потока первичного воздуха и угля, множество наконечников сопел (2) для потока первичного воздуха и угля с избытком окислителя, множество наконечников сопел (3) для вторичного воздуха, при этом в каждой группе (7) горелок соседние наконечники сопла (1) для обогащенного топливом потока первичного воздуха и угля и наконечники сопел (2) для потока первичного воздуха и угля с избытком окислителя расположены на одной и той же высоте вдоль печи и направлены так, что струи из наконечников сопел (1) проходят рядом со столбом пламени, а струи из наконечников сопел (2) проходят на удалении от столба пламени, причем струи из наконечников сопел (1) и струи из наконечников сопел (2) направлены, по существу, по касательной к воображаемым цилиндрическим поверхностям, соосным с печью;

в каждой группе (7) горелок наконечники сопел (3) для вторичного воздуха расположены с вертикальным смещением относительно наконечников сопел (1) для обогащенного топливом потока первичного воздуха и угля и наконечников сопел (2) для потока первичного воздуха и угля с избытком окислителя;

отличающееся тем, что каждая из четырех групп (7) горелок расположена в одинаковом положении на соответствующей стенке (6) и в четырех группах (7) горелок центральные линии наконечников сопел расположены под одинаковыми углами относительно соответствующей стенки (6),

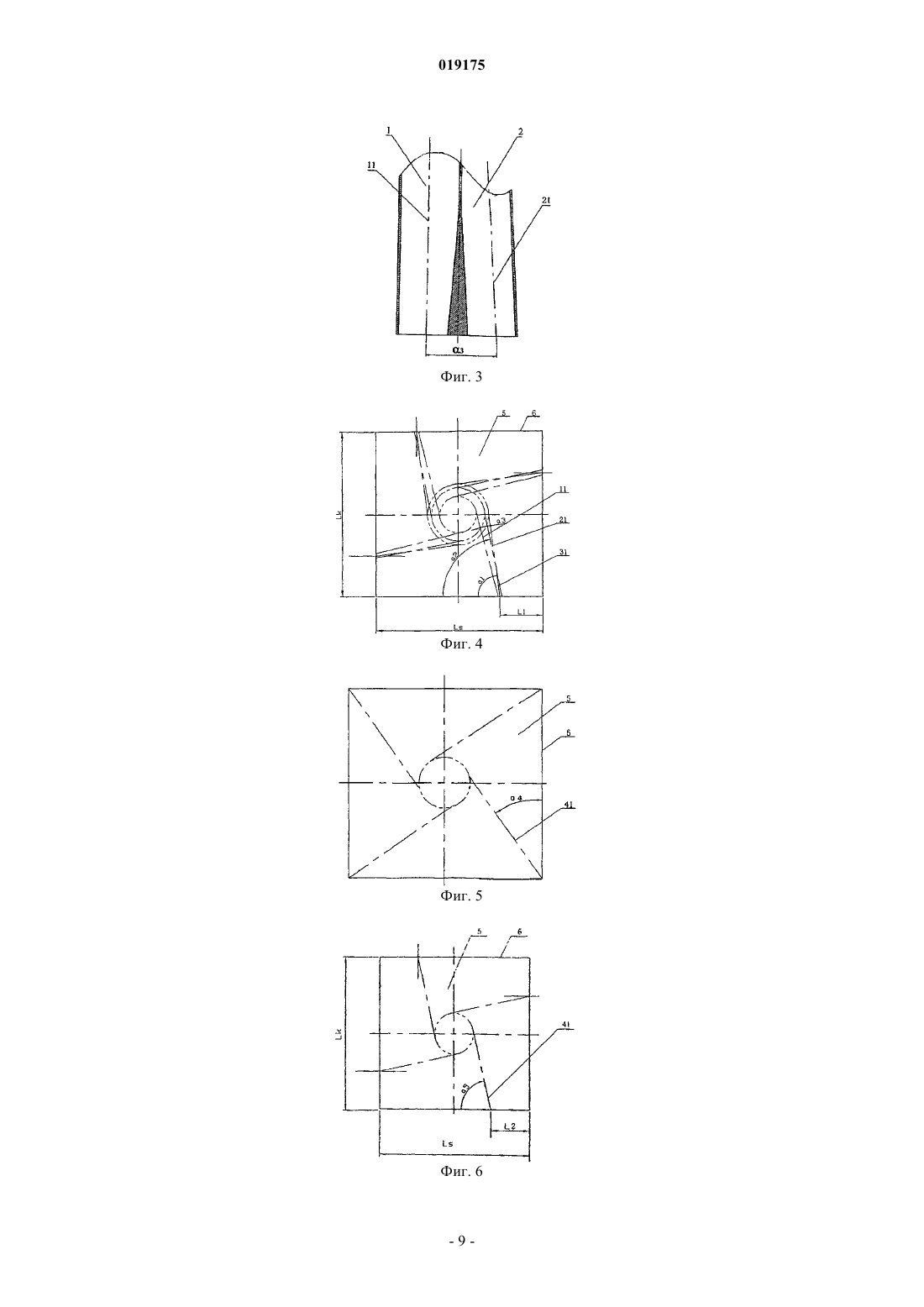

при этом в каждой группе (7) горелок угол между центральной линией (31) наконечников сопел (3) для вторичного воздуха при столбе пламени и соответствующей стенкой (6) представляет собой α1, что удовлетворяет условию 54£a1≤127°, точка пересечения центральной линии (31) наконечника сопла (3) для вторичного воздуха, расположенного на каждой стенке (6), и соответствующей стенки (6) находится на расстоянии L1 относительно ближайшего угла печи (5), что удовлетворяет условию 1/5 LK≤L1≤1/2 LK или
1/5 LS≤L1≤1/2 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи;

при этом в каждой группе (7) горелок угол между центральной линией (21) наконечника (2) сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой (6) представляет собой α2, удовлетворяющий условию 54£a2≤127°;

при этом в каждой группе (7) горелок угол между центральной линией (11) наконечника (1) сопла для обогащенного топливом потока первичного воздуха и угля и центральной линией (21) наконечника (2) сопла для потока первичного воздуха и угля с избытком окислителя представляет собой α3, удовлетворяющий условию 0£a3≤15°.

2. Топочное устройство по п.1, отличающееся тем, что количество наконечников сопел (1) для обогащенного топливом потока и наконечников сопел (2) для потока с избытком окислителя в каждой группе (7) горелок составляет от 2 до 10, соответственно количество наконечников сопел (3) для вторичного воздуха в каждой группе (7) горелок составляет от 3 до 11.

3. Топочное устройство по п.1 или 2, отличающееся тем, что группа наконечников сопел (4) для пережигаемого воздуха расположена вертикально и над горелками (7), расстояние от точки пересечения центральной линии (41) наконечника сопла (4) для пережигаемого воздуха и соответствующей стенки (6) с водяным охлаждением относительно ближайшего угла печи (5) является таким же, как и расстояние от точки пересечения центральной линии (31) наконечника сопла (3) для вторичного воздуха и соответствующей стенки (6) с водяным охлаждением относительно ближайшего угла печи (5), при этом имеющийся угол α5 между центральной линией (41) наконечника сопла (4) для пережигаемого воздуха и соответствующей стенкой (6) с водяным охлаждением является таким же, как и имеющийся угол α1 между центральной линией (31) наконечника сопла (3) для вторичного воздуха при столбе пламени и соответствующей стенкой (6) с водяным охлаждением.

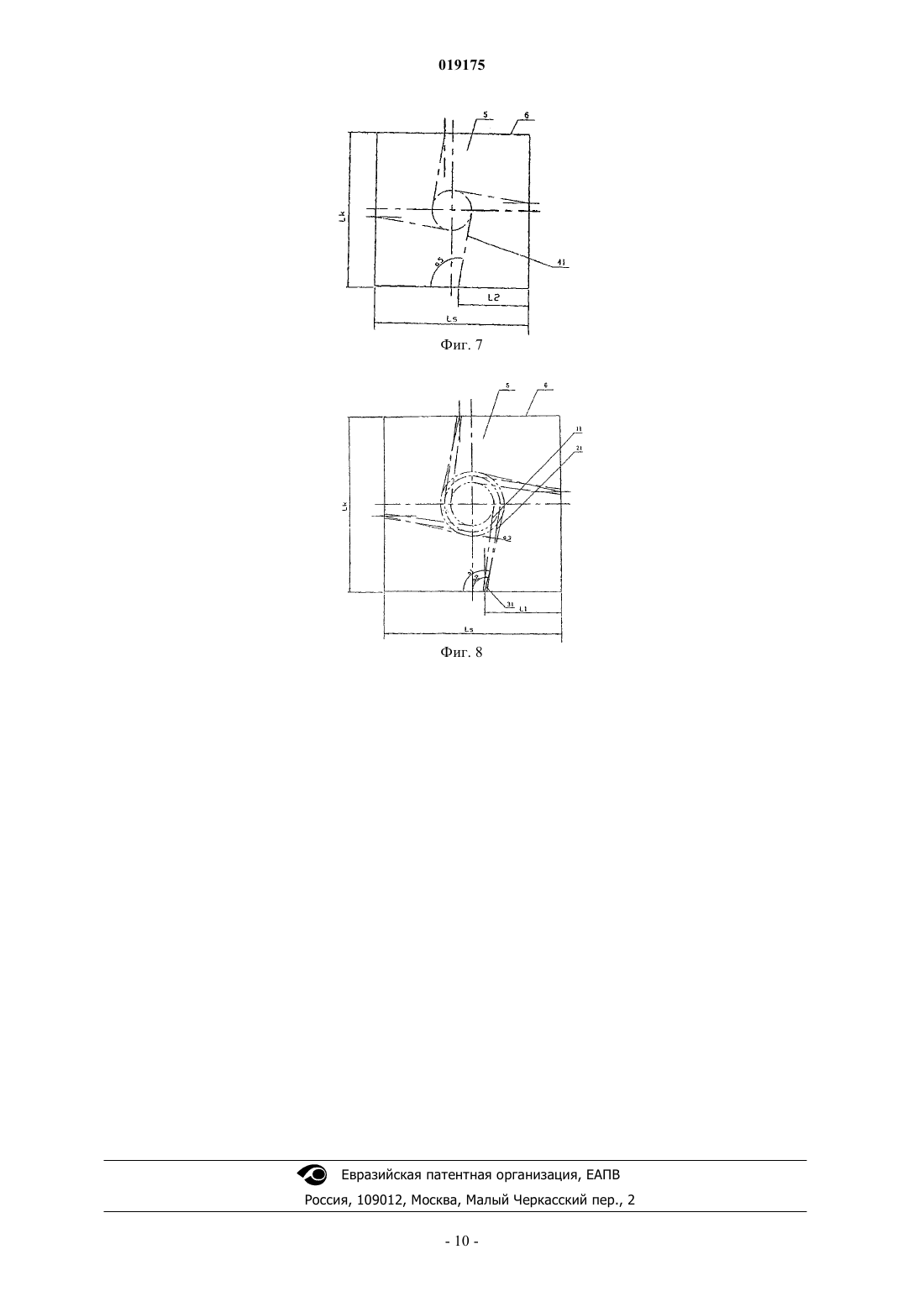

4. Топочное устройство по п.1 или 2, отличающееся тем, что в каждом углу печи (5) вертикально обеспечена группа наконечников сопел (4) для пережигаемого воздуха, при этом имеющийся угол α4 между центральной линией (41) наконечника сопла (4) для пережигаемого воздуха и его прилегающей стенкой (6) с водяным охлаждением, удаленной от столба пламени, удовлетворяет требованию 20£a4≤70°.

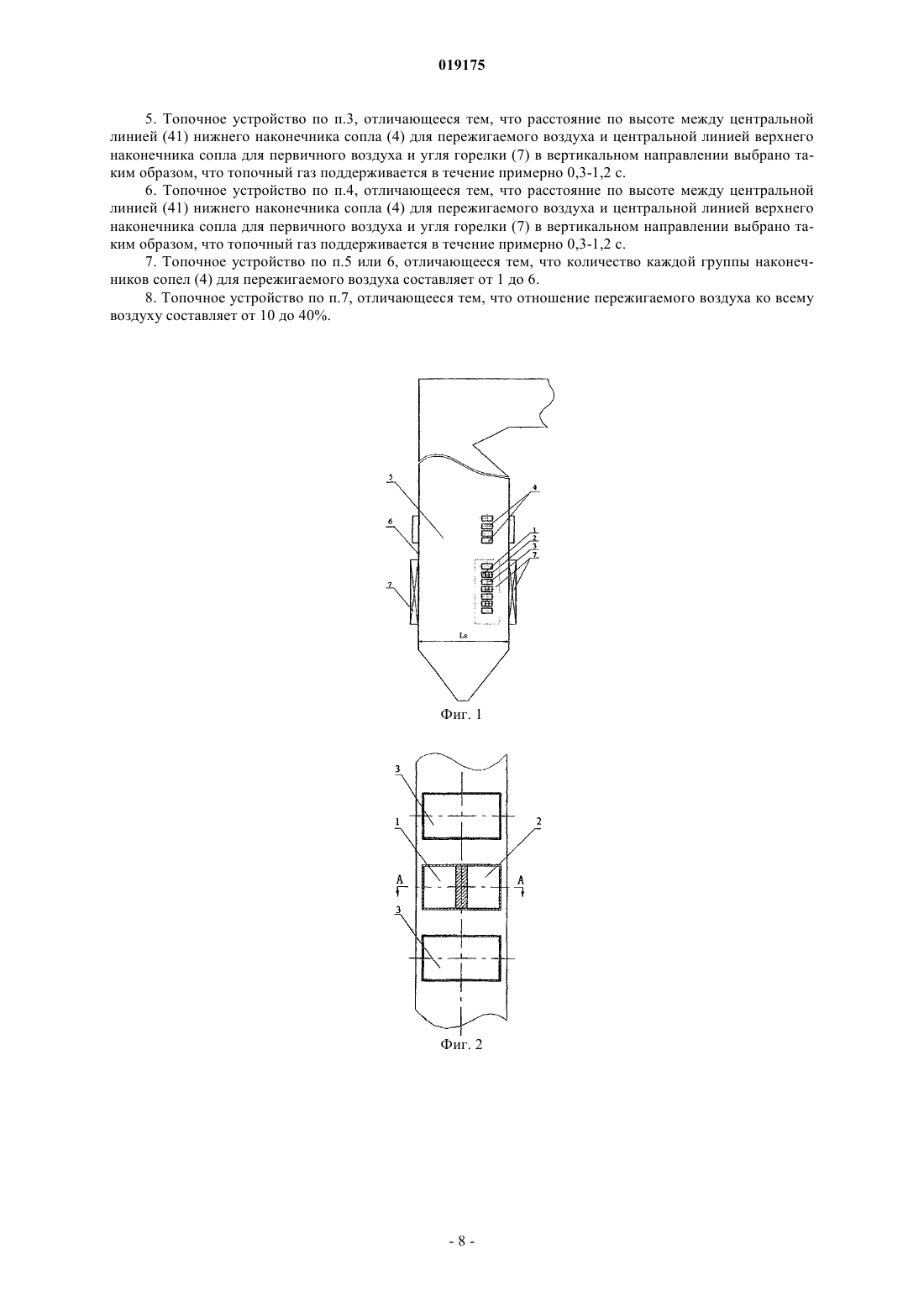

5. Топочное устройство по п.3, отличающееся тем, что расстояние по высоте между центральной линией (41) нижнего наконечника сопла (4) для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля горелки (7) в вертикальном направлении выбрано таким образом, что топочный газ поддерживается в течение примерно 0,3-1,2 с.

6. Топочное устройство по п.4, отличающееся тем, что расстояние по высоте между центральной линией (41) нижнего наконечника сопла (4) для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля горелки (7) в вертикальном направлении выбрано таким образом, что топочный газ поддерживается в течение примерно 0,3-1,2 с.

7. Топочное устройство по п.5 или 6, отличающееся тем, что количество каждой группы наконечников сопел (4) для пережигаемого воздуха составляет от 1 до 6.

8. Топочное устройство по п.7, отличающееся тем, что отношение пережигаемого воздуха ко всему воздуху составляет от 10 до 40%.

Рисунок 1

Текст

Смотреть все

ТОПОЧНОЕ ОБОРУДОВАНИЕ СО СМЕЩЕННОЙ ГОРИЗОНТАЛЬНОЙ ПОДАЧЕЙ ИЗ СТЕНКИ ДЛЯ ПЫЛЕВИДНОГО УГЛЯ В изобретении топочное оборудование для пылевидного угля имеет печь (5) с четырьмя стенками(6) с водяным охлаждением. Множество наконечников (1) сопел для обогащенного топливом потока первичного воздуха и угля, множество наконечников (2) сопел для потока первичного воздуха и угля с избытком окислителя и множество наконечников (3) сопел для вторичного воздуха расположены на стенках (6) с водяным охлаждением печи (5) для образования группы горелок (7). Множество наконечников (4) сопел для пережигаемого воздуха расположено в каждом углу печи(5) или на каждой стенке (6) с водяным охлаждением. Наконечник (4) сопла для пережигаемого воздуха расположен над горелкой (7). Имеющийся угол между центральной линией наконечника(3) сопла для вторичного воздуха при столбе пламени и соответствующей стенкой (6) с водяным охлаждением при столбе пламени находится в пределах от 54 до 127.(71)(73) Заявитель и патентовладелец: ХАРБИН ИНСТИТЬЮТ ОФ ТЕКНОЛОДЖИ (CN) Область техники, к которой относится изобретение Настоящее изобретение относится, в общем, к топочному оборудованию для котла, сжигающего пылевидный уголь, и более конкретно относится к виду топочного оборудования со смещенной подачей из стенки для пылевидного угля. Предшествующий уровень техники В мире существуют два наиболее широко использующихся способа сжигания пылевидного угля,один - с помощью прямоточных горелок, расположенных тангенциально в четырех углах, другой - с помощью вихревых горелок, расположенных на противоположных передней и задней стенках. В предшествующем способе (горелки расположены тангенциально в четырех углах) первичный воздух и уголь и вторичный воздух впрыскиваются тангенциально относительно воображаемой окружности подачи с центром на оси печи в печь на ее четырех углах для достижения тангенциальной подачи пылевидного угля. Факелы пламени, образованные горелками для пылевидного угля, расположенными тангенциально в четырех углах, могут поддерживать горение друг друга, и топочный газ, произведенный при горении, поднимается с вращением в печи, образуя большой столб пламени, таким образом имея преимущества долгого перемещения пламени, хорошего смешивания в печи, хорошей экономичности процесса горения и широкой применимости типа угля и т.д. С помощью этой технологии легко осуществить как ступенчатое сгорание воздуха, так и ступенчатое сгорание топлива и уменьшить выбросы NOx. Следовательно, тангенциальное расположение горелок для пылевидного угля в четырех углах широко используется в больших устройствах для вырабатывания тепловой энергии. Котел, в котором прямоточные горелки расположены тангенциально в четырех углах, сталкивается с некоторыми проблемами при работе, например слишком большой перепад температуры топочных газов на выходе из печи, зашлаковывание на стенке с водяным охлаждением, высокотемпературная коррозия, когда горит высокосернистый уголь и т.д., которые оказывают воздействие на безопасную работу котла. Эти проблемы возникают вследствие тангенциального расположения прямоточных горелок для пылевидного угля в четырех углах. Когда горелки для пылевидного угля расположены в углах печи,имеющиеся углы между начальным направлением струи из горелки и двумя прилегающими стенками с водяным охлаждением будут разными, так как струя является тангенциальной к воображаемой окружности подачи с центром на оси печи. После выхода струи из наконечника сопла горелки она непрерывно уносит за собой топочный газ на ее двух сторонах. Так как пространство в углу печи относительно небольшое и имеющиеся углы между начальным направлением струи и двумя прилегающими поверхностями стенок с водяным охлаждением являются разными, условие повторного заполнения воздуха со стороны с меньшим углом (стороны, которая расположена на удалении от столба пламени, или холодной стороны) является хуже, чем со стороны с большим углом (стороны при столбе пламени, или горячей стороны). Таким образом, струя отклоняется по направлению к стороне с меньшим углом (стороне, удаленной от столба пламени) при перепаде давлений между двумя сторонами струи, вызванном увлекающим эффектом струи, в таком случае несгоревшие частицы пылевидного угля сталкиваются со стенкой с водяным охлаждением со стороны, удаленной от столба пламени, что делает ее склонной к зашлаковыванию и высокотемпературной коррозии. Когда расстояние между углом и осью печи является большим для котла с большой вместимостью, высокая скорость струи требуется для того, чтобы обеспечить достаточную глубину проникновения, что усугубляет перепад температуры топочного газа на выходе из печи,вызванный вращением столба пламени. В последние годы, так как качество топочного угля в Китае отчасти снизилось и качество угля в тепловом энергоблоке изменяется, проблема обеспечения устойчивости пламени является все больше и больше существенной и потребность в широком динамическом диапазоне регулирования и низких выбросах котла все больше и больше возрастает для того, чтобы приспособить изменения нагрузки электросети и потребность в защите окружающей среды. Патент на изобретение CN 1069560 А, опубликованный 3 марта 1993 г. и озаглавленный "Вид горелки для пылевидного угля со смещенным горением", сыграл положительную роль в решении вышеупомянутых проблем. Технология горизонтального смещенного горения представляет собой технологию, в которой первичный воздух и уголь разделяются с помощью специального концентрирующего устройства на два потока, то есть обогащенный топливом поток и поток с избытком окислителя, и обогащенный топливом поток и поток с избытком окислителя соответствующим образом тангенциально впрыскиваются в печь из четырех углов в одной и той же горизонтальной плоскости под углом, посредством чего образуя разные воображаемые окружности подачи. Обогащенный топливом поток располагается на стороне при столбе пламени, тогда как поток с избытком окислителя располагается на стороне, удаленной от столба пламени. Обогащенный топливом поток является легковоспламеняющимся, что является выгодным для устойчивого горения и широкого динамического диапазона регулирования. Отделение обогащенного топливом потока и потока с избытком окислителя от первичного воздуха и угля может осуществить ступенчатое горение, что уменьшает выбросыNOx. Конфигурация "обогащенного топливом потока внутри и потока с избытком окислителя снаружи" для первичного воздуха и угля может уменьшить высокотемпературную коррозию и зашлаковывание. Одновременно эта технология может отвечать требованиям высокой производительности, устойчивого горения, широкого динамического диапазона регулирования и низких выбросов NOx одновременно. Так как горелки, использующие технологию горизонтально смещенного горения, расположены в четырех углах печи, поток пылевидного угля и воздуха легко отклоняется, что ограничивает, до некоторой степени, благоприятное действие технологии горизонтально смещенного горения. Сущность изобретения Цель изобретения состоит в обеспечении вида топочного оборудования со смещенной горизонтальной подачей из стенки для пылевидного угля для решения технической проблемы, связанной с традиционным расположением прямоточных горелок для пылевидного угля в углах, в которых условия повторного заполнения воздуха на двух сторонах потока пылевидного угля и воздуха являются разными, и поток пылевидного угля и воздуха, вероятно, отклоняется и вызывает проблемы зашлаковывания и высокотемпературной коррозии. Изобретение также может отвечать требованиям высокой производительности,устойчивого горения, широкого динамического диапазона регулирования и низких выбросов NOx для котла для пылевидного угля. Для достижения вышеупомянутой цели это изобретение обеспечило техническое решение, вид топочного оборудования со смещенной горизонтальной подачей из стенки для пылевидного угля, содержащего: печь, ограниченную четырьмя стенками с водяным охлаждением, на которых обеспечены четыре группы горелок, при этом указанные четыре группы горелок расположены в одной и той же горизонтальной плоскости; каждая группа горелок включает в себя множество наконечников сопел для обогащенного топливом потока первичного воздуха и угля, множество наконечников сопел для потока первичного воздуха и угля с избытком окислителя, множество наконечников сопел для вторичного воздуха, при этом в каждой группе горелок наконечник сопла для обогащенного топливом потока первичного воздуха и угля и наконечник сопла для потока первичного воздуха и угля с избытком окислителя, расположенные рядом друг с другом, размещены в одной и той же горизонтальной плоскости, и струи из наконечников сопел для обогащенного топливом потока первичного воздуха и угля расположены при столбе пламени, тогда как струи из наконечников сопел для потока первичного воздуха и угля с избытком окислителя расположены на удалении от столба пламени; наконечники сопел для вторичного воздуха расположены наверху в каждой группе горелок и расположены с вертикальным смещением относительно наконечников сопел для обогащенного топливом потока и наконечников сопел для потока первичного воздуха и угля с избытком окислителя; при этом на каждой из четырех стенок с водяным охлаждением соответствующим образом обеспечена группа горелок, в которых каждая группа горелок расположена на стенке с водяным охлаждением, и имеющиеся углы между центральной линией каждого наконечника сопла при столбе пламени и соответствующей стенкой с водяным охлаждением являются одинаковыми; имеющийся угол между центральной линией наконечника сопла для вторичного воздуха при столбе пламени и соответствующей стенкой с водяным охлаждением представляет собой 1, что удовлетворяет требованию 541127, точка пересечения центральной линии наконечника сопла для вторичного воздуха, расположенного на каждой стенке с водяным охлаждением, и соответствующей стенки с водяным охлаждением находится на расстоянии L1 относительно ближайшего угла печи, что удовлетворяет требованию 1/5 LKL11/2 LK или 1/5 LSL11/2 LS, где LK представляет собой ширину печи, а LS представляет собой глубину печи; имеющийся угол между центральной линией наконечника сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой с водяным охлаждением представляет собой 2, что удовлетворяет требованию 542127; имеющийся угол между центральной линией наконечника сопла для обогащенного топливом потока первичного воздуха и угля и центральной линией соседнего наконечника сопла для потока первичного воздуха и угля с избытком окислителя представляет собой 3, что удовлетворяет требованию 0315. Количество наконечников сопел для обогащенного топливом потока первичного воздуха и угля и наконечников сопел для потока первичного воздуха и угля с избытком окислителя в каждой группе горелок составляет 2-10, соответственно количество наконечников сопел для вторичного воздуха в каждой группе горелок составляет 3-11. Группа наконечников сопел для пережигаемого воздуха расположена вертикально и над горелками,расстояние от точки пересечения центральной линии наконечника сопла для пережигаемого воздуха и соответствующей стенки с водяным охлаждением относительно ближайшего угла печи является таким же, как и расстояние от точки пересечения центральной линии наконечника сопла для вторичного воздуха и соответствующей стенки с водяным охлаждением относительно ближайшего угла печи, при этом имеющийся угол 5 между центральной линией наконечника сопла для пережигаемого воздуха и соответствующей стенкой с водяным охлаждением является таким же, как и имеющийся угол 1 между центральной линией наконечника сопла для вторичного воздуха при столбе пламени и соответствующей стенкой с водяным охлаждением. В каждом углу печи вертикально обеспечена группа наконечников сопел для пережигаемого возду-2 019175 ха, при этом имеющийся угол 4 между центральной линией наконечника сопла для пережигаемого воздуха и его прилегающей стенкой с водяным охлаждением, удаленной от столба пламени, удовлетворяет требованию 20470. Расстояние между центральной линией наконечника сопла для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля в вертикальном направлении может гарантировать, что топочный газ поддерживается в течение 0,3-1,2 с. Количество каждой группы наконечников сопел для пережигаемого воздуха составляет 1-6. Отношение пережигаемого воздуха ко всему воздуху составляет 10-40%. Преимущества изобретения: так как прямоточные горелки для пылевидного угля, традиционно расположенные в четырех углах печи, расположены на четырех стенках печи, условие повторного заполнения воздуха в пространство рядом со стенками печи улучшено намного больше, чем в угловом пространстве, в особенности, условия повторного заполнения воздуха с двух сторон струи являются аналогичными, таким образом, отклонение струи, вызванное разными условиями повторного заполнения воздуха с двух сторон струи, значительно уменьшается, посредством чего зашлаковывание и высокотемпературная коррозия стенки с водяным охлаждением уменьшаются. Требуемое расстояние струи для образования тангенциального потока посредством горелок, расположенных на четырех стенках, как в настоящем изобретении, является меньше, чем в углах, следовательно, горелка имеет меньшую скорость первичного воздуха и угля и скорость вторичного воздуха, и,таким образом, сила вихря, вызванного струями, и, следовательно, перепад температуры топочного газа на выходе из печи, вызванный вихревым потоком, уменьшаются. Так как прямоточная горелка для пылевидного угля использует горелку с горизонтально смещенным горением в изобретении, это является выгодным для устойчивого горения, широкого динамического диапазона регулирования и низких выбросов NOx. Одновременно, так как горелки с горизонтально смещенным горением расположены на четырех стенках печи, и плотность теплового потока рядом с горелкой является больше, чем в случае, когда горелки расположены в углах печи, что является выгодным для воспламенения пылевидного угля и осуществления ступенчатого горения, в таком случае преимущества устойчивого горения, широкого динамического диапазона регулирования, уменьшенных зашлаковывания и высокотемпературной коррозии и низких выбросов NOx горизонтально смещенного горения могут быть дополнительно усилены. Так как прямоточные горелки для пылевидного угля расположены на стенках в настоящем изобретении, и воображаемая окружность подачи, образованная в печи центральными линиями наконечников сопел для первичного воздуха и угля и для вторичного воздуха, является обычно больше, чем воображаемая окружность подачи, образованная горелками, расположенными в углах, в таком случае требование к точности имеющегося угла между каждым наконечником сопла и стенкой с водяным охлаждением горелки уменьшается, что является удобным для установки и расположения горелок. Краткое описание чертежей Фиг. 1 представляет вид спереди всей конструкции изобретения; фиг. 2 представляет собой главный вид в разрезе наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя и наконечников 3 сопел для вторичного воздуха, собранных вместе; фиг. 3 представляет собой вид в разрезе по линии А-А на фиг. 2; фиг. 4 представляет собой вид сверху положения, включая центральные линии наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя и наконечников 3 сопел для вторичного воздуха, установленных на четырех стенках 6 с водяным охлаждением, и имеющиеся углы между стенками 6 с водяным охлаждением и центральными линиями, которые включают центральную линию 11 наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, центральную линию 21 наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя, центральную линию 31 наконечников 3 сопел для вторичного воздуха, где 54190, 54290; фиг. 5 представляет собой вид сверху положения, включая центральную линию 41 наконечника 4 сопла для пережигаемого воздуха, установленного в каждом углу печи 5, и его прилегающую стенку 6 с водяным охлаждением, удаленную от столба пламени, и воображаемую окружность подачи в центре печи, где 20470; фиг. 6 представляет собой вид сверху положения, включая центральную линию 41 наконечника 4 сопла для пережигаемого воздуха, установленного на четырех стенках 6 с водяным охлаждением печи 5,и имеющиеся углы между центральной линией 41 для пережигаемого воздуха и соответствующей стенкой 6 с водяным охлаждением, где 54590; фиг. 7 представляет собой вид сверху положения, включая центральную линию 41 наконечника 4 сопла для пережигаемого воздуха, установленного на четырех стенках 6 с водяным охлаждением печи 5,и имеющиеся углы между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха и соответствующей стенкой 6 с водяным охлаждением, где 545127; фиг. 8 представляет собой вид сверху положения, включая наконечник 1 сопла для обогащенного топливом потока первичного воздуха и угля, наконечники 2 сопел для потока первичного воздуха и угля с избытком окислителя и наконечник 3 сопла для вторичного воздуха, установленные на четырех стенках 6 с водяным охлаждением, и имеющиеся углы между центральными линиями 11 наконечника сопла для обогащенного топливом потока первичного воздуха и угля, центральной линией 21 наконечника сопла для потока первичного воздуха и угля с избытком окислителя, центральной линией 31 наконечника сопла для вторичного воздуха и соответствующими стенками 6 с водяным охлаждением, где 901127,902127. Описание предшествующих вариантов осуществления Первый вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 1-8 и включает в себя печь 5, множество наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, множество наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя, множество наконечников 3 сопел для вторичного воздуха и четыре группы наконечников 4 сопел для пережигаемого воздуха. Печь 5 ограничена четырьмя стенками 6 с водяным охлаждением. Множество наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, множество наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя и множество наконечников 3 сопел для вторичного воздуха установлены на четырех стенках 6 с водяным охлаждением печи 5 соответственно и комбинация множества наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля, множества наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя и множества наконечников 3 сопел для вторичного воздуха, установленных на каждой из стенок 6 с водяным охлаждением, образует группу горелок 7. Четыре группы горелок 7 расположены на одной и той же горизонтальной плоскости соответственно. В каждой группе горелок 7 наконечники 3 сопел для вторичного воздуха расположены с вертикальным смещением относительно наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля и наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя. В каждой группе горелок 7 наконечник 1 сопла для обогащенного топливом потока первичного воздуха и угля и наконечник 2 сопла для потока первичного воздуха и угля с избытком окислителя, расположенные рядом друг с другом, размещены в одной и той же горизонтальной плоскости. Имеющийся угол между центральной линией 31 наконечника 3 сопла для вторичного воздуха и соответствующей стенкой 6 с водяным охлаждением при столбе пламени представляет собой 1, а имеющийся угол между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя и соответствующей стенкой 6 с водяным охлаждением при столбе пламени представляет собой 2. Имеющийся угол между центральной линией 11 наконечника 1 сопла для обогащенного топливом потока первичного воздуха и угля и центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя представляет собой 3. Каждая стенка 6 с водяным охлаждением или каждый угол печи 5 обеспечен группой наконечников 4 сопел для пережигаемого воздуха, наконечники 4 сопел которого расположены над горелками 7. Имеющийся угол между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха, расположенного в каждом углу печи 5 удаленным от столба пламени, и его расположенной рядом стенкой 6 с водяным охлаждением представляет собой 4, a имеющийся угол между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха, расположенного на каждой стенке 6 с водяным охлаждением при столбе пламени, и соответствующей стенкой 6 с водяным охлаждением представляет собой 5. В этом варианте осуществления положение каждой группы горелок 7 на четырех стенках 6 с водяным охлаждением и имеющихся углов между центральными линиями соответствующих наконечников сопел при столбе пламени и соответствующими стенками 6 с водяным охлаждением является одинаковым. Два потока первичного воздуха и угля с большой разницей касательно концентрации пылевидного угля проходят через наконечники 1 сопел для обогащенного топливом потока первичного воздуха и угля и наконечник 2 сопла для потока первичного воздуха и угля с избытком окислителя соответственно. Расстояние между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля в вертикальном направлении может гарантировать, что топочный газ поддерживается в течение 0,3-1,2 с. В этом варианте осуществления количество наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля в каждой группе горелок составляет примерно 2-10, количество наконечников 2 сопел для потока первичного воздуха и угля с избытком окислителя в каждой группе горелок составляет примерно 2-10, количество наконечников 3 сопел для вторичного воздуха в каждой группе горелок составляет примерно 3-11, и количество каждой группы наконечников 4 сопел для пережигаемого воздуха составляет 1-6. Второй вариант осуществления. Вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. В этом варианте осуществления точка пересечения центральной линии 31 наконечника 3 сопла для вторичного воздуха, расположенного на каждой стенке 6 с водяным охлаждением, и соответствующей стенки 6 с водяным охлаждением нахо-4 019175 дится на расстоянии L1 относительно ближайшего угла печи 5, что удовлетворяет требованию 1/5LKL11/2 LK или 1/5 LSL11/2 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи. В этом варианте осуществления имеющийся угол 1 между центральной линией 31 наконечника 3 сопла для вторичного воздуха и соответствующей стенкой 6 с водяным охлаждением при столбе пламени удовлетворяет требованию 541127, имеющийся угол 2 между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя и соответствующей стенкой 6 с водяным охлаждением при столбе пламени удовлетворяет требованию 542127, и имеющийся угол 3 между центральной линией 11 наконечника 1 сопла для обогащенного топливом потока первичного воздуха и угля и центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя удовлетворяет требованию 0315. Струя из обогащенного топливом потока первичного воздуха и угля предусмотрена на стороне рядом со столбом пламени, а струя из потока первичного воздуха и угля с избытком окислителя предусмотрена на стороне, удаленной от столба пламени. Пережигаемый воздух занимает часть в 10-40% от всего воздуха. В этом варианте осуществления точка пересечения центральной линии 41 наконечника 4 сопла для пережигаемого воздуха,расположенного на каждой стенке 6 с водяным охлаждением, и соответствующей стенки 6 с водяным охлаждением находится на расстоянии L2 относительно ближайшего угла печи 5, что удовлетворяет требованию 1/5 LKL21/2 LK или 1/5 LSL21/2 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи. Имеющийся угол 3 между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха при столбе пламени и соответствующей стенкой 6 с водяным охлаждением удовлетворяет требованию 543l27. Положение центральной линии 41 наконечника 4 сопла для пережигаемого воздуха и имеющийся угол между ней и соответствующей стенкой 6 с водяным охлаждением соответственно являются такими же, как положение центральной линии 31 наконечника 3 сопла для вторичного воздуха и имеющийся угол между ней и соответствующей стенкой 6 с водяным охлаждением. Зашлаковывание и высокотемпературная коррозия могут быть уменьшены благодаря такому расположению, и требования высокой производительности котла для пылевидного угля, устойчивого горения, широкого динамического диапазона регулирования, низких выбросов NOx могут быть удовлетворены. Другие конструктивные и соединительные взаимосвязи являются такими же, как в первом варианте осуществления. Третий вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 5. В этом варианте осуществления наконечники 4 сопел для пережигаемого воздуха расположены в каждом углу печи 5. Имеющийся угол 4 между центральной линией 41 наконечника 4 сопла для пережигаемого воздуха, удаленного от столба пламени, и его прилегающей стенкой 6 с водяным охлаждением удовлетворяет требованию 20470. При таком расположении является удобным осуществить конструкцию для пережигания воздуха и поток воздуха для горения хорошо заполняется в печь. Другие конструктивные и соединительные взаимосвязи являются такими же, как во втором варианте осуществления. Четвертый вариант осуществления. Вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между четвертым вариантом осуществления и вторым вариантом осуществления заключается в следующем: точка пересечения центральной линии 31 наконечника 3 сопла для вторичного воздуха, расположенного на каждой стенке 6 с водяным охлаждением, и соответствующей стенки 6 с водяным охлаждением находится на расстоянииL1 относительно ближайшего угла печи 5, что удовлетворяет требованию L1=1/4 LK или L1=1/4 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи. Имеющийся угол 1 между центральной линией 31 наконечников 3 сопел для вторичного воздуха при столбе пламени и соответствующей стенкой 6 с водяным охлаждением равен 90, то есть каждая центральная линия 31 наконечника 3 сопла для вторичного воздуха является перпендикулярной к соответствующей стенке с водяным охлаждением. Имеющийся угол 2 между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой 6 с водяным охлаждением равен 90, то есть каждая центральная линия 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя является перпендикулярной к соответствующей стенке с водяным охлаждением. Каждая центральная линия 11 наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля является перпендикулярной к соответствующей стенке 6 с водяным охлаждением. В этом варианте осуществления струи обогащенного топливом потока и потока первичного воздуха и угля с избытком окислителя и струи вторичного воздуха, все, являются перпендикулярными к четырем стенкам 6 с водяным охлаждением. Условие повторного заполнения воздуха с обеих сторон струй является одинаковым, что предотвращает отклонение потока воздуха, вызываемое разными условиями повторного заполнения воздухом на обеих сторонах струи, таким образом уменьшаются высокотемпературная коррозия и зашлаковывание печи 5. Топочный газ хорошо заполняется в камеру, что является выгодным для улучшения прогорания пылевидного угля. Пятый вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между пятым вариан-5 019175 том осуществления и четвертым вариантом осуществления заключается в том, что имеющийся угол 2 между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой 6 с водяным охлаждением равен 85 и имеющийся угол 3 между центральной линией 11 наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля и центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя равен 0. При таком расположении воображаемая окружность подачи вторичного воздуха в печи 5 больше, чем воображаемая окружность подачи обогащенного топливом потока первичного воздуха и угля и потока первичного воздуха и угля с избытком окислителя в печи 5, таким образом образуется конфигурация потока "воздуха, охватывающего топливо", таким образом,могут быть эффективно предотвращены высокотемпературная коррозия и зашлаковывание стенки с водяным охлаждением. Смешивание вторичного воздуха с потоком дымового газа в горизонтальном направлении задерживается, в таком случае образование NOx может быть уменьшено. Выбросы NOx могут быть дополнительно уменьшены примерно на 2-5% исходя из четвертого варианта осуществления. Шестой вариант осуществления. Вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между шестым вариантом осуществления и четвертым вариантом осуществления заключается в том, что имеющийся угол между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой 6 с водяным охлаждением равен 82. При таком расположении воображаемые окружности подачи обогащенного топливом потока первичного воздуха и угля и потока первичного воздуха и угля с избытком окислителя в печи 5 являются меньше, чем в пятом варианте осуществления. Смешивание вторичного воздуха с потоком дымового газа в горизонтальном направлении задерживается, в таком случае образование NOx может быть дополнительно уменьшено. Выбросы NOx могут быть дополнительно уменьшены примерно на 2-3% исходя из пятого варианта осуществления. Седьмой вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между седьмым вариантом осуществления и четвертым вариантом осуществления заключается в том, что имеющийся угол 2 между центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой 6 с водяным охлаждением равен 78. При таком расположении воображаемые окружности подачи обогащенного топливом потока первичного воздуха и угля и потока первичного воздуха и угля с избытком окислителя в печи 5 являются меньше, чем в пятом варианте осуществления. Смешивание вторичного воздуха с потоком дымового газа в горизонтальном направлении задерживается, в таком случае образование NOx может быть дополнительно уменьшено. Выбросы NOx могут быть уменьшены примерно на 2-3% исходя из шестого варианта осуществления. Восьмой вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между восьмым вариантом осуществления и шестым вариантом осуществления заключается в том, что имеющийся угол 3 между центральной линией 11 наконечников 1 сопел для обогащенного топливом потока первичного воздуха и угля и центральной линией 21 наконечника 2 сопла для потока первичного воздуха и угля с избытком окислителя равен 5. При таком расположении воображаемые окружности подачи с разными диаметрами соответственно образуются в печи 5 посредством вторичного воздуха, потока первичного воздуха и угля с избытком окислителя и обогащенного топливом потока первичного воздуха и угля, причем воображаемая окружность подачи вторичного воздуха является наибольшей, воображаемая окружность воспламенения потока первичного воздуха и угля с избытком окислителя является более маленькой, а воображаемая окружность подачи обогащенного топливом потока первичного воздуха и угля является наименьшей. Таким образом, образуется конфигурация потока "воздуха, охватывающего топливо", посредством чего могут быть эффективно предотвращены высокотемпературная коррозия и зашлаковывание стенки с водяным охлаждением. Смешивание воздуха с потоком дымового газа в горизонтальном направлении задерживается, так как углы впрыскивания вторичного воздуха, потока первичного воздуха и угля с избытком окислителя и обогащенного топливом потока первичного воздуха и угля являются разными, в таком случае образование NOx может быть уменьшено. Выбросы NOx могут быть уменьшены примерно на 2-3% исходя из шестого варианта осуществления. Девятый вариант осуществления. Этот вариант осуществления показывается со ссылкой на фиг. 1, 4, 8. Разница между девятым вариантом осуществления и вторым вариантом осуществления заключается в том, что точка пересечения центральной линии 31 наконечника 3 сопла для вторичного воздуха, расположенного на каждой стенке 6 с водяным охлаждением, и соответствующей стенки 6 с водяным охлаждением находится на расстоянииL1 относительно ближайшего угла печи 5, что удовлетворяет требованию L1=1/2 LK или L1=1/2 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи. При таком расположении наконечник 3 сопла для вторичного воздуха расположен на центральной линии стенки 6 с водяным охлажде-6 019175 нием. Так как тепловая нагрузка рядом со стенкой 6 с водяным охлаждением является наибольшей, такое расположение является выгодным для устойчивого горения пылевидного угля и подходящим для трудно горящего угля. При одном и том же условии наименьшая загрузка для устойчивого горения в этом варианте осуществления улучшена примерно на 10-20% по сравнению с наименьшей загрузкой для устойчивого горения горелки, расположенной в углах. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Топочное устройство со смещенной горизонтальной подачей из стенки для пылевидного угля,содержащее печь (5), ограниченную четырьмя стенками (6) с водяным охлаждением, на которых обеспечены четыре группы (7) горелок, при этом указанные четыре группы (7) горелок расположены на одной и той же высоте вдоль печи; каждая группа (7) горелок включает в себя множество наконечников сопел (1) для обогащенного топливом потока первичного воздуха и угля, множество наконечников сопел (2) для потока первичного воздуха и угля с избытком окислителя, множество наконечников сопел (3) для вторичного воздуха, при этом в каждой группе (7) горелок соседние наконечники сопла (1) для обогащенного топливом потока первичного воздуха и угля и наконечники сопел (2) для потока первичного воздуха и угля с избытком окислителя расположены на одной и той же высоте вдоль печи и направлены так, что струи из наконечников сопел (1) проходят рядом со столбом пламени, а струи из наконечников сопел (2) проходят на удалении от столба пламени, причем струи из наконечников сопел (1) и струи из наконечников сопел (2) направлены, по существу, по касательной к воображаемым цилиндрическим поверхностям, соосным с печью; в каждой группе (7) горелок наконечники сопел (3) для вторичного воздуха расположены с вертикальным смещением относительно наконечников сопел (1) для обогащенного топливом потока первичного воздуха и угля и наконечников сопел (2) для потока первичного воздуха и угля с избытком окислителя; отличающееся тем, что каждая из четырех групп (7) горелок расположена в одинаковом положении на соответствующей стенке (6) и в четырех группах (7) горелок центральные линии наконечников сопел расположены под одинаковыми углами относительно соответствующей стенки (6),при этом в каждой группе (7) горелок угол между центральной линией (31) наконечников сопел (3) для вторичного воздуха при столбе пламени и соответствующей стенкой (6) представляет собой 1, что удовлетворяет условию 541127, точка пересечения центральной линии (31) наконечника сопла (3) для вторичного воздуха, расположенного на каждой стенке (6), и соответствующей стенки (6) находится на расстоянии L1 относительно ближайшего угла печи (5), что удовлетворяет условию 1/5 LKL11/2 LK или 1/5 LSL11/2 LS, где LK представляет собой ширину печи, a LS представляет собой глубину печи; при этом в каждой группе (7) горелок угол между центральной линией (21) наконечника (2) сопла для потока первичного воздуха и угля с избытком окислителя при столбе пламени и соответствующей стенкой (6) представляет собой 2, удовлетворяющий условию 542127; при этом в каждой группе (7) горелок угол между центральной линией (11) наконечника (1) сопла для обогащенного топливом потока первичного воздуха и угля и центральной линией (21) наконечника(2) сопла для потока первичного воздуха и угля с избытком окислителя представляет собой 3, удовлетворяющий условию 0315. 2. Топочное устройство по п.1, отличающееся тем, что количество наконечников сопел (1) для обогащенного топливом потока и наконечников сопел (2) для потока с избытком окислителя в каждой группе (7) горелок составляет от 2 до 10, соответственно количество наконечников сопел (3) для вторичного воздуха в каждой группе (7) горелок составляет от 3 до 11. 3. Топочное устройство по п.1 или 2, отличающееся тем, что группа наконечников сопел (4) для пережигаемого воздуха расположена вертикально и над горелками (7), расстояние от точки пересечения центральной линии (41) наконечника сопла (4) для пережигаемого воздуха и соответствующей стенки (6) с водяным охлаждением относительно ближайшего угла печи (5) является таким же, как и расстояние от точки пересечения центральной линии (31) наконечника сопла (3) для вторичного воздуха и соответствующей стенки (6) с водяным охлаждением относительно ближайшего угла печи (5), при этом имеющийся угол 5 между центральной линией (41) наконечника сопла (4) для пережигаемого воздуха и соответствующей стенкой (6) с водяным охлаждением является таким же, как и имеющийся угол 1 между центральной линией (31) наконечника сопла (3) для вторичного воздуха при столбе пламени и соответствующей стенкой (6) с водяным охлаждением. 4. Топочное устройство по п.1 или 2, отличающееся тем, что в каждом углу печи (5) вертикально обеспечена группа наконечников сопел (4) для пережигаемого воздуха, при этом имеющийся угол 4 между центральной линией (41) наконечника сопла (4) для пережигаемого воздуха и его прилегающей стенкой (6) с водяным охлаждением, удаленной от столба пламени, удовлетворяет требованию 20470. 5. Топочное устройство по п.3, отличающееся тем, что расстояние по высоте между центральной линией (41) нижнего наконечника сопла (4) для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля горелки (7) в вертикальном направлении выбрано таким образом, что топочный газ поддерживается в течение примерно 0,3-1,2 с. 6. Топочное устройство по п.4, отличающееся тем, что расстояние по высоте между центральной линией (41) нижнего наконечника сопла (4) для пережигаемого воздуха и центральной линией верхнего наконечника сопла для первичного воздуха и угля горелки (7) в вертикальном направлении выбрано таким образом, что топочный газ поддерживается в течение примерно 0,3-1,2 с. 7. Топочное устройство по п.5 или 6, отличающееся тем, что количество каждой группы наконечников сопел (4) для пережигаемого воздуха составляет от 1 до 6. 8. Топочное устройство по п.7, отличающееся тем, что отношение пережигаемого воздуха ко всему воздуху составляет от 10 до 40%.
