Устройство для защиты задней части обуви

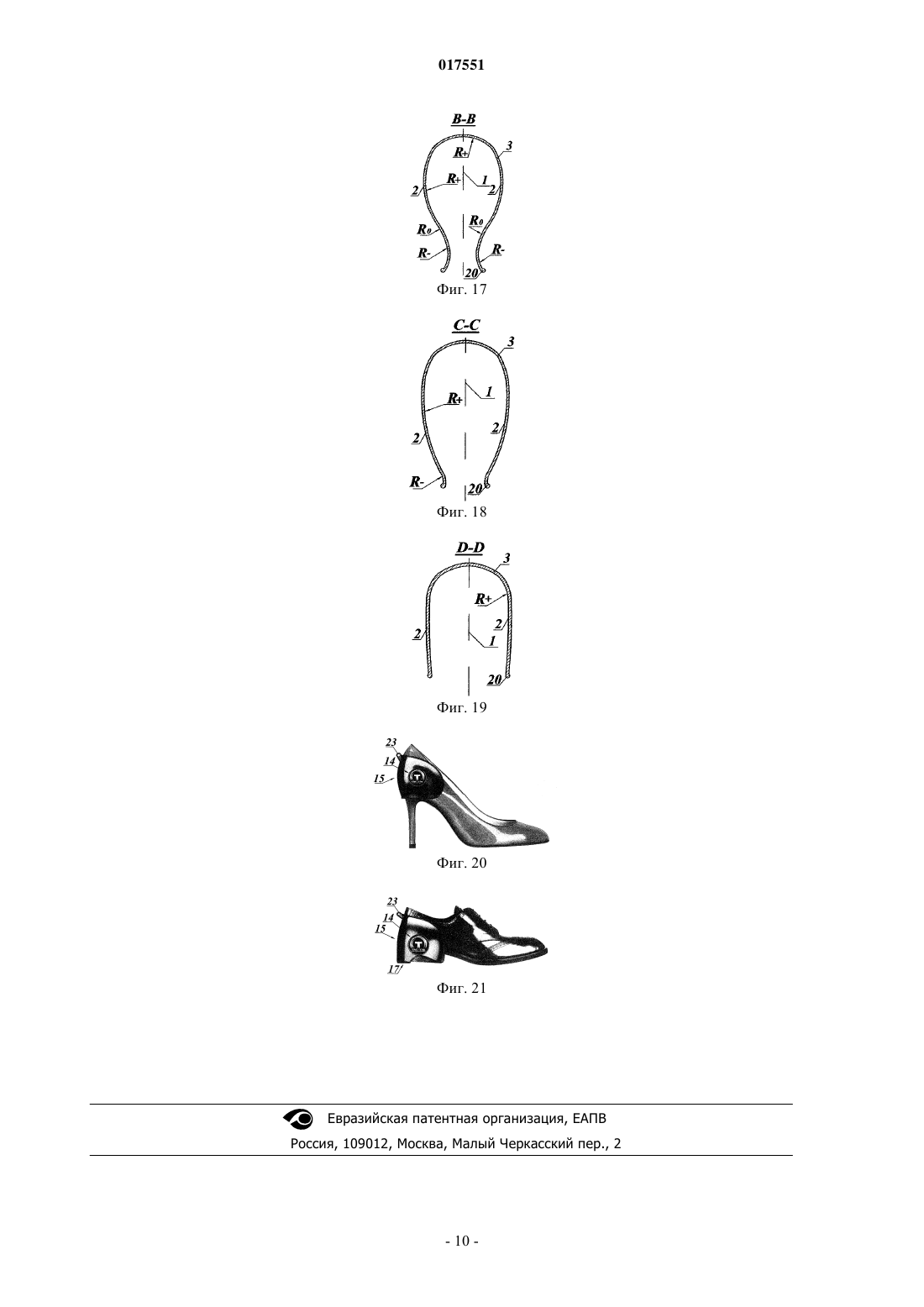

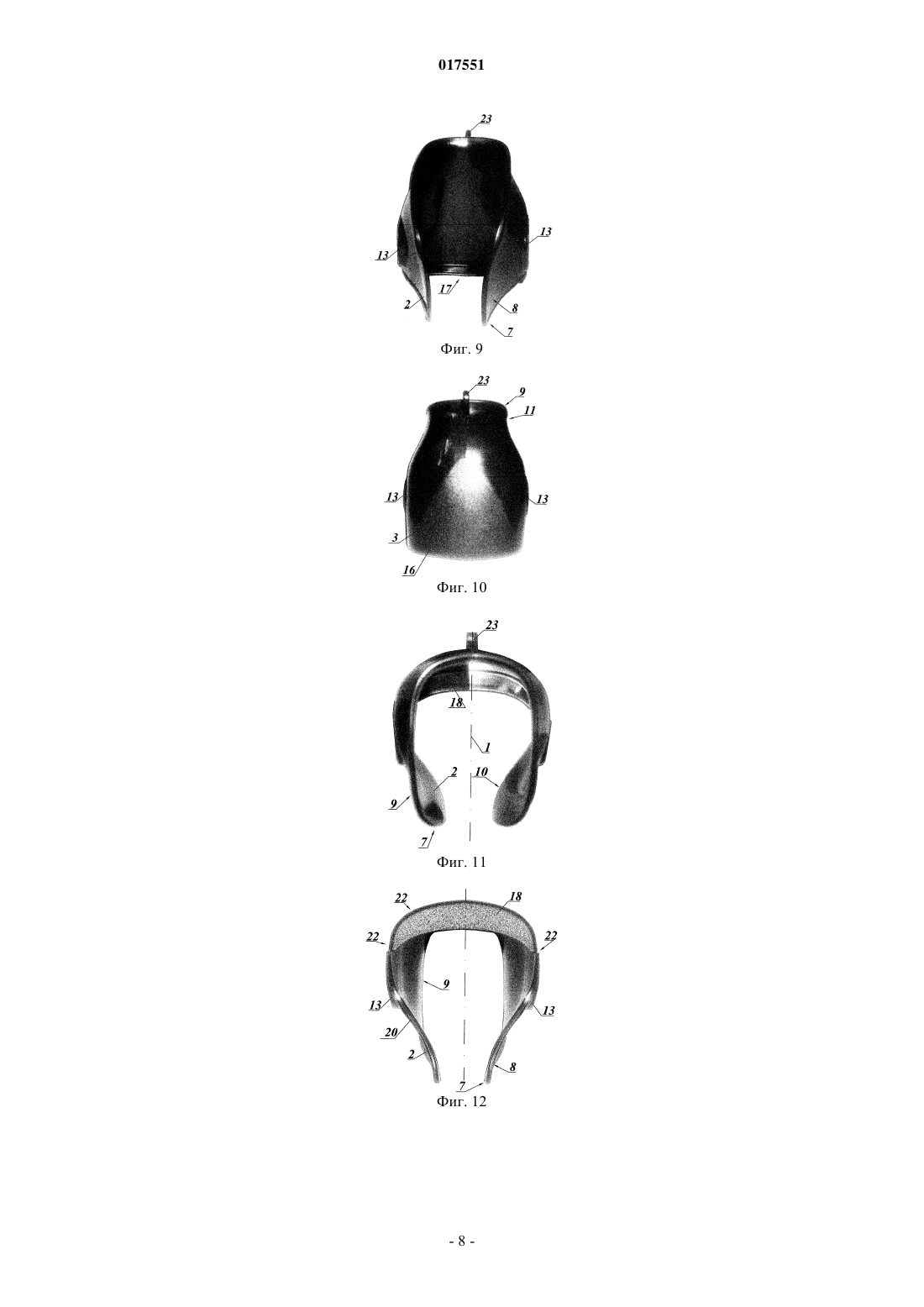

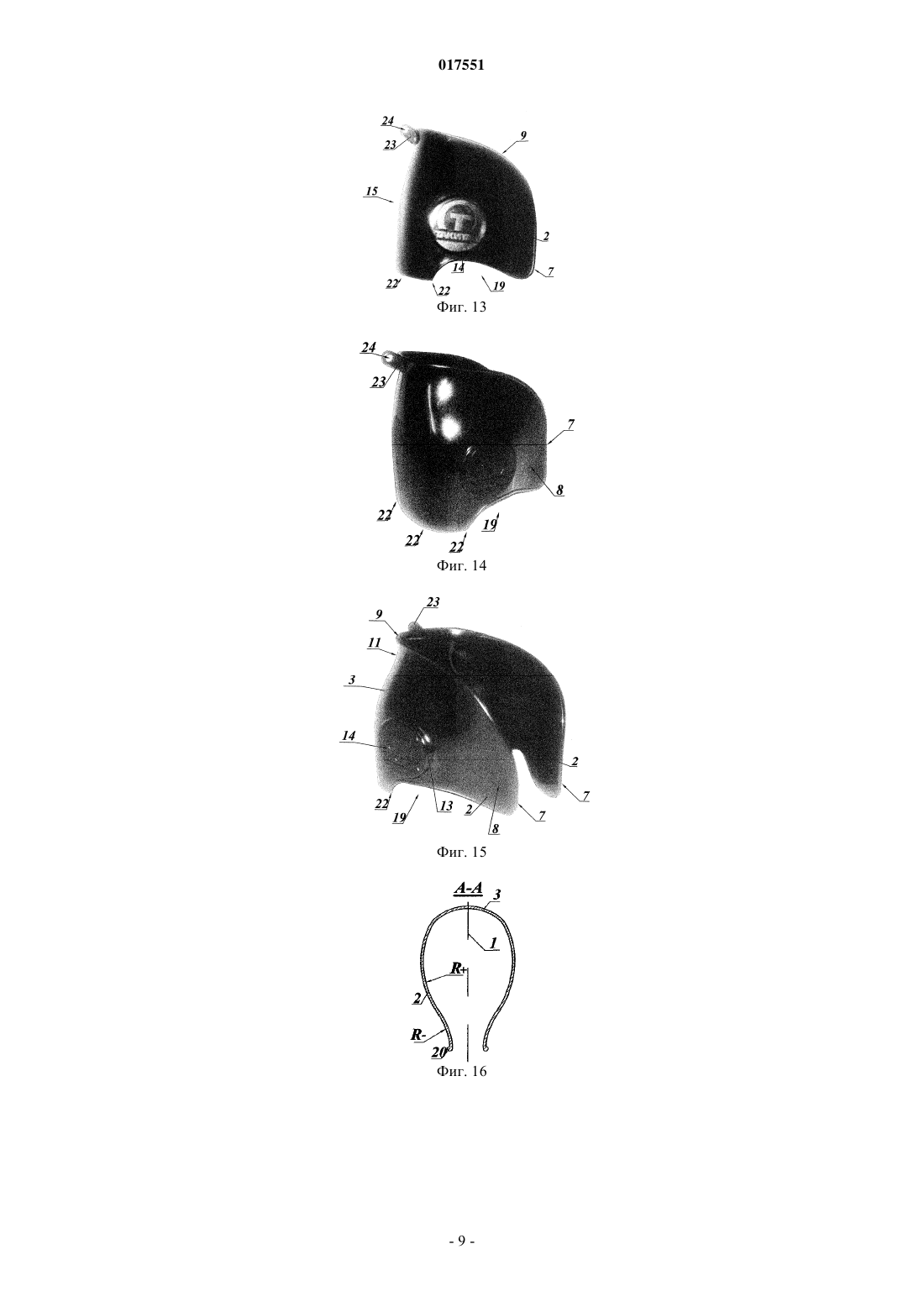

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЗАДНЕЙ ЧАСТИ ОБУВИ Изобретение относится к легкой промышленности, а именно к приспособлениям для защиты задней части обуви от истирания и загрязнения, в том числе для защиты обуви водителей автомобилей. Устройство для защиты задней части обуви выполнено в виде монолитной незамкнутой зеркально симметричной продолговатой выпукло-вогнутой оболочки из полимерного упругого материала, включающей боковины и соединяющую эти и боковины заднюю часть,причем оболочка имеет переменное по всей своей высоте поперечное сечение, форма и размеры которого условно делят оболочку по высоте на зоны - верхнюю, нижнюю и среднюю, при этом задняя часть боковины, а также верхняя средняя и нижняя зоны сопряжены между собой плавно и монолитно. Технический результат заключается в упрощении конструкции и повышении технологически изготовления и снижении трудозатрат на его изготовление, а также в долговременном сохранении высокой надежности эксплуатационных показателей за счет используемого материала и конструктивных особенностей выполнения устройства при обеспечении удобства и легкости использования, исключении нанесения пользователю или его обуви повреждений самим устройством, также надежного удерживания устройства на обуви пользователя при возникновении необходимости опирания на задник обуви. 017551 Изобретение относится к легкой промышленности, а именно к приспособлениям для защиты от истирания деформаций и загрязнений задней части обуви пользователя, предпочтительно для защиты обуви водителей автомобилей. Известно приспособление для защиты обуви, содержащее задний защитный элемент, выполненный из двух частей: верхней части, выполненной с возможностью охвата задника обуви, и нижней, каблучной, части, выполненной составной с возможностью соединения ее сторон друг с другом, в виде каблучного чехла - RU 52677 U1, А 43 В 23/30, 27.04.2006. Также из уровня техники известно приспособление для защиты задника обуви водителя транспортного средства, содержащее чашеобразный элемент с противоположно направленными боковинами, который выполнен с возможностью охвата внешней поверхности задника обуви, а боковинами - соответствующей части ноги водителя, а именно лодыжки, причем чашеобразный элемент и его боковины выполнены из эластичного материала, а чашеобразный элемент с противоположно направленными боковинами образован из двух соответствующих по форме заготовок, которые одним концом соединены между собой и снабжены фиксатором в виде петли, выполненной с возможностью охвата каблука, - RU 84198 U1,A43B 23/30, 2009.07.2010. Также из уровня техники известно устройство для предохранения от порчи обуви водителя транспортного средства, которое содержит чехол, выполненный из эластичного материала и снабженный фиксатором для крепления чехла к обуви, причем чехол снабжен с внутренней стороны мягкой вставкой,выполнен по форме задника и охватывает всю поверхность задней части обуви. Устройство имеет фиксатор для крепления чехла к обуви в виде петли для охвата ноги водителя, расположенной в верхней части чехла, и содержит застежку. К чехлу прикреплена в его задней части тяга для исключения перекоса чехла при его съеме с ноги водителя. К тяге присоединен с возможностью перемещения в вертикальной плоскости трос, прикрепленный свободным концом к автомобилю, обеспечивающий автоматическое снятие с устройства обуви при выходе водителя из транспортного средства, - RU 2260363 C1, А 43 В 23/30,20.09.2005. Также из уровня техники известно приспособление для защиты обуви автомобилиста, содержащее соединенные один с другим и выполненные из гибкого эластичного материала передний, задний и правый боковой защитные элементы и стяжку для фиксации их на ноге, при этом оно имеет связанную с защитными элементами подошву, выполненную с вырывом в ее средней левой части, а стяжка выполнена с возможностью соединения с правой частью переднего защитного элемента и с левой частью заднего защитного элемента через подъем стопы и образования с вырывом подошвы пространственной восьмерки, - RU 2091047 С 1, А 43 В 23/30 27.09.1997. Также из уровня техники известна защита обуви в виде покрытия, выполненного из синтетического или подобного материала, которое близко к форме задника обуви и произвольно пятки. Покрытие имеет в месте с одной стороны резинку для фиксации на передней части каблука обуви, а с другой стороны ремень для фиксации на лодыжке, по крайней мере одна из которых имеет застежку, такую как "застежка на липучке", - FR 2530430 A1, А 43 В 23/30, 27.01.1984. Также из уровня техники известно устройство защиты обуви, которое состоит из правой и левой половин, соединенных одна с другой посредством нескольких пружин, закрепленных на этих половинах,JP 10066609A, А 43 В 23/30, 10.03.1998. Также из уровня техники известен защитник пятки обуви, включающий защиту каблука, имеющей часть в виде стеблеобразного фиксатора, расположенную под нижней частью обуви, и часть охватывающую каблук, снабженную фиксатором в виде загнутых краев, охватывающих каблук, расположенных с зазором между ними, - WO 2007084795A1, А 43 В 23/00, 26.07.2007. Также из уровня техники известно устройство для защиты задней части обуви, которое выполнено в виде монолитного объемного тела из полимерного материала, имеющего выгнутую среднюю часть,внешняя поверхность которой, по крайней мере, частично выполнена шероховатой, а также боковины,снабженные с внешней стороны приспособлениями для захвата пальцами, причем по краю тела устройства выполнены отгибы, - RU 87878 U1, А 43 В 23/30, 27.10.2009. Задачей, на решение которой направлено данное техническое решение, является создание простого прочного и износостойкого, надежного, удобного в эксплуатации, эргономичного средства для защиты обуви от деформаций, истирания и повреждения. Поставленная задача решается за счет того, что устройство для защиты задней части обуви согласно изобретению выполнено в виде монолитной незамкнутой зеркально симметричной продолговатой выпукло-вогнутой оболочки из полимерного упругого материала, включающей боковины, расположенные с зазором, и соединяющую эти боковины заднюю часть, причем оболочка имеет переменное по всей своей высоте поперечное сечение, форма и размеры которого условно делят оболочку по высоте на зоны верхнюю, нижнюю и среднюю, причем последняя имеет наибольшие размеры по высоте и в плане и, сужаясь, плавно переходит в нижнюю и верхнюю зоны, причем большая часть средней зоны выполнена выпуклой, за исключением приторцевых частей боковин, края которых направлены наружу оболочки с образованием совместно с приторцевыми частями нижней зоны вогнутых внутрь оболочки участков, при этом задняя часть, боковины, а также верхняя, средняя и нижняя зоны сопряжены между собой плавно и-1 017551 монолитно. При этом нижняя зона может иметь преимущественно каплевидное и/или -образное поперечное сечение, средняя зона может иметь преимущественно C-образное поперечное сечение, а верхняя зона может иметь преимущественно U-образное поперечное сечение, причем каплевидное или -образное сечение по высоте плавно сопряжено с С-образным сечением, которое, в свою очередь, плавно переходит в U-образное. Нижняя зона может иметь преимущественно каплевидное и/или -образное поперечное сечение,верхняя зона имеет преимущественно U-образное поперечное сечение, а средняя зона может иметь частично -образное поперечное сечение, а частично U-образное поперечное сечение и/или промежуточное сечение, аппроксимирующие упомянутые два типа сечений, причем каплевидное или -образное сечение переходит в U-образное поперечное сечение и сопряжено с ним плавно и монолитно. Края оболочки могут быть отогнуты, по меньшей мере, на большей части их длины с образованием расположенной вдоль краев зоны вогнутости. Верхний край оболочки, расположенный в верхней зоне, может быть загнут с образованием вогнутых участков, плавно сопряженных с выпуклой средней зоной. Нижний край оболочки, расположенный в нижней зоне, может быть загнут с образованием вогнутых участков, плавно сопряженных с выпуклой средней зоной. Высота средней зоны Нср может составлять не менее 50% от полной высоты оболочки Ноб. В средней и/или нижней зоне могут быть расположены выступы, предназначенные для размещения на них большого и указательного пальцев пользователя. Внешняя поверхность выступов может быть выполнена шероховатой и/или имеет рельеф, в том числе микрорельеф. Рельеф может быть составлен из выступов и впадин, образованных нанесенным или выполненным монолитно с оболочкой логотипом. Толщина выступов может превышать толщину оболочки. Выступы могут быть выполнены предпочтительно круглыми в плане, а их внешняя поверхность, по крайней мере, частично выполнена плоской. Большая часть его внешней поверхности и/или внутренняя поверхность может быть выполнена с малым коэффициентом поверхностного натяжения, значение которого не превышает 50 дин/см 2. Устройство может быть выполнено из полиамида и/или поливинилхлорида, и/или полиэтилена,и/или полипропилена, и/или АБС-пластика, и/или силикона, и/или резины, их смесей в различных сочетаниях либо других пластиков или полимерных материалов. Внешняя сторона задней части устройства может иметь в нижней и, по крайней мере, частично в средней зоне область, поверхность которой выполнена матовой, и/или шероховатой, и/или рельефной,и/или ребристой, причем указанная область имеет наибольшую площадь в нижней части, которая сужается, убывая в средней части. Задняя часть оболочки может быть снабжена подпятником, который выполнен предпочтительно в виде плоской пластины, монолитно сопряженной с нижним краем оболочки в нижней зоне. При этом в нижней зоне между подпятником и торцом в поверхности оболочки может быть выполнена выемка, имеющая криволинейные очертания. Края оболочки могут быть выполнены с утолщением, которое расположено вдоль краев, предпочтительно с внешней стороны оболочки. При этом утолщение может быть выполнено в виде отбортовки, проходящей вдоль края оболочки,например в виде валикообразной окантовки. Утолщение, которое лежит на условной замкнутой пространственной кривой, повторяющей контуры краев оболочки, может образовывать соединенный с краями единый замкнутый пространственный упругий контур. Края оболочки могут быть выполнены с утолщением, которое расположено вдоль краев, предпочтительно по всей длине краев, за исключением мест сопряжения подпятника и оболочки. В верхней зоне к задней части оболочки с ее внешней стороны может быть монолитно закреплен предпочтительно продолговатый выступ. При этом в выступе может быть выполнена проушина предпочтительно округлой формы, причем центр проушины лежит выше самой верхней точки оболочки. С внутренней стороны устройство может быть выполнено гладким или может быть снабжено подкладкой из мягкого материала, например бархата, замши, велюра. Технический результат заключается в упрощении конструкции, повышении технологичности изготовления и снижении трудозатрат на его изготовление, а также в долговременном сохранении высокой надежности эксплуатационных показателей за счет используемого материала, разработаны конструктивные особенности выполнения устройства при обеспечении удобства и легкости использования, исключении нанесения пользователю или его обуви повреждений самим устройством, а также надежного удерживания устройства на обуви пользователя при возникновении необходимости опирания на задник обуви.-2 017551 Устройство поясняется чертежами, которые отображают частные формы его выполнения, которые не охватывают и тем более не ограничивают другие возможные варианты выполнения устройства. Фиг. 1-8 отображают с разных ракурсов предпочтительный вариант выполнения устройства для женской обуви. Фиг. 9-15 отображают с разных ракурсов предпочтительный вариант выполнения устройства для мужской обуви. На фиг. 1 показан фронтальный вид устройства (для женской обуви). На фиг. 2 показан вид устройства сзади (для женской обуви). На фиг. 3 показан вид устройства снизу (для женской обуви). На фиг. 4 показан вид устройства сверху (для женской обуви). На фиг. 5 показан вид устройства сбоку (для женской обуви). На фиг. 6 и 7 показаны изометрические виды устройства (для женской обуви). На фиг. 7 показана замкнутая пространственной кривая, лежащая на контуре края оболочки. На фиг. 9 показан фронтальный вид устройства (для мужской обуви). На фиг 10 показан вид устройства сзади (для мужской обуви). На фиг. 11 показан вид устройства сверху (для мужской обуви). На фиг. 12 показан вид устройства снизу (для мужской обуви). На фиг. 13 показан вид устройства сбоку (для мужской обуви). На фиг. 14 и 15 показаны изометрические виды устройства (для мужской обуви). На фиг. 16 показан разрез по А-А на фиг. 5. На фиг. 17 показан разрез по В-В на фиг. 5. На фиг. 18 показан разрез по С-С на фиг. 5. На фиг. 19 показан разрез по D-D на фиг. 5. На фиг. 20 устройство для женской обуви. установленное на туфлю. На фиг. 21 устройство для женской обуви, установленное на ботинок. Устройство для защиты задней части обуви, характеризующееся тем, что оно выполнено в виде монолитной незамкнутой зеркально симметричной относительно вертикальной плоскости симметрии 1 продолговатой выпукло-вогнутой оболочки из полимерного упругого материала, имеющей боковины 2,расположенные относительно друг друга с зазором, и соединяющую эти боковины заднюю часть 3. Оболочка имеет переменное по всей своей высоте поперечное сечение, форма и размеры которого условно делят оболочку по высоте на несколько зон - верхнюю зону 4, нижнюю зону 6, а также среднюю зону 5. Средняя зона 5 по сравнению с любой из двух других имеет наибольшие размеры по высоте Hmax и в плане amax, bmax, при этом сужаясь, она плавно переходит в нижнюю и верхнюю зоны 4, 6. Большая часть средней зоны выполнена выпуклой, за исключением приторцевых частей боковин 2,края 7 которых немного загнуты и направлены наружу оболочки с образованием совместно с приторцевыми частями нижней зоны вогнутых внутрь оболочки участков 8. Задняя часть 3 и боковины 2, а также верхняя средняя и нижняя зоны сопряжены между собой плавно и монолитно. Переход от одной зоны к другой по высоте охарактеризован изменением знака радиуса кривизны поверхности боковин оболочки, который меняется с положительного знака R+, соответствующего выпуклой, выгнутой наружу средней части, на отрицательный R-, соответствующий вогнутым частям верхней и нижней зон, которые расположены преимущественно в местах сопряжений верхней и нижней зон со средней зоной. Либо в местах указанных сопряжений кривизна стремится к близкому к нулевому значению R0, в случае наличия прямолинейных сопряжений и/или в случае выполнения верхней и/или нижней зон, по крайней мере, частично прямолинейными. Кривизна поверхностей оболочки меняется не только по высоте Н, но и по ее длине b от задника к торцам боковин преимущественно, в средней и нижней зонах имея на большей части поверхности положительные значения радиуса R+, соответствующего выпуклой, выгнутой наружу поверхности, который переходит в отрицательный R- в приторцевых вогнутых внутрь оболочки участках. Переход от выпуклой к вогнутой поверхности осуществляется через участки с нулевым радиусом кривизны R0 (фиг. 17). В предпочтительном варианте выполнения нижняя зона устройства преимущественно имеет каплевидное (фиг. 16) и/или -образное (фиг. 17) поперечное сечение, средняя зона имеет преимущественно С-образное поперечное сечение (фиг. 18), а верхняя зона имеет преимущественно U-образное поперечное сечение (фиг. 19) . Причем -образное сечение, расположенное над каплевидным сечением, соответствует большей части нижней зоны и по высоте плавно сопряжено с C-образным сечением, соответствующим по большей части средней зоне 5, которое, в свою очередь, плавно переходит в U-образное сечение, соответствующее большей части верхней зоне. Верхний край 9 и нижний край 10 оболочки, расположенные в нижней и верхней зонах соответственно, загнуты с образованием вогнутых участков 10, плавно сопряженных с выпуклой средней зоной.-3 017551 Средняя зона выполнена наиболее протяженной по высоте по сравнению с нижней и верхней зонами, и ее высота Нср составляет не менее 50% от полной высоты оболочки Ноб (фиг. 5). В средней зоне имеются выступы 13, предназначенные для размещения на них большого и указательного пальцев пользователя при надевании устройства на обувь или съеме устройства с обуви. Большая часть внешней поверхности и/или внутренняя поверхность выполнена гладкой с малым коэффициентом поверхностного натяжения, значение которого не превышает 50 дин/см 2, что способствует низкой адгезии грязевых частиц, которые в том или ином количестве присутствуют на коврике под ногами пользователя транспортного средства и которых особенно много в зимнее время. Для того чтобы пальцы пользователя не скользили при установке или съеме устройства, поверхность выступов или, в случае их отсутствия, поверхность оболочки в местах наибольшей ее ширины выполнена шероховатой или имеет рельеф, предпочтительно образованный логотипом 14, выштампованным заодно с оболочкой в процессе ее производства. Оболочка в местах расположения выступов имеет большую толщину за счет толщины самих выступов для исключения их продавливания в процессе использования устройства. Выступы выполнены предпочтительно круглыми в плане, а их внешняя поверхность, по крайней мере, частично выполнена плоской. Устройство выполнено предпочтительно из полиамида, но также может быть выполнено из другого полимерного материала, выбранного из групп, широко используемых в промышленности пластиков, таких как поливинилхлорид, полиэтилен, полипропилен, АБС-пластик или их смесей, либо изготовлено из резины или силикона. Выбранный материал должен иметь способность упруго деформироваться для обеспечения фиксации. Материал должен обладать способностью упруго деформироваться без разрушений и трещин для обеспечения фиксации устройства на обуви пользователя. Внешняя сторона 15 задней части имеет в нижней и, по крайней мере, частично в средней зоне область 16, поверхность которой выполнена шероховатой, для того чтобы исключить непроизвольное проскальзывание пользователя, а также скрыть возникающие в процессе эксплуатации царапины. Указанная область имеет наибольшую площадь в нижней части, которая сужается, убывая в средней части, соответствуя области контакта задней части устройства и основания транспортного средства. В случае выполнения устройства для мужской обуви оно может иметь несколько особенностей. Устройство по п.1, отличающееся тем, что задняя часть оболочки снабжена подпятником 17, который выполнен предпочтительно в виде плоской пластины 18, монолитно сопряженной с нижним краем 10 оболочки в нижней зоне. В нижней зоне между подпятником и торцом в поверхности оболочки в направлении от нижней зоны к верхней на боковинах выполнены симметричные выемки 19, имеющие криволинейные очертания. Каждая из выемок берет свое начало от приторцевой зоны и заканчивается в месте сопряжения подпятника и оболочки. Края оболочки, как в случае выполнения устройства для женской обуви и для мужской, выполнены с утолщением 20, которое расположено вдоль краев, предпочтительно с внешней стороны оболочки, выполненным в виде в виде валикообразной окантовки, имеющей предпочтительно округлое поперечное сечение. Утолщение лежит на условной замкнутой пространственной кривой 21 (фиг. 7), повторяющей контуры краев оболочки, и образует соединенный с краями единый замкнутый пространственный упругий контур для обеспечения дополнительной упругости при фиксации устройства на обуви и обеспечения жесткости оболочки в целом, например в случае малой ее толщины. В случае выполнения устройство для мужской обуви края оболочки выполнены с утолщением, которое расположено вдоль краев, предпочтительно по всей их длине краев, за исключением мест 22 сопряжения подпятника 15 и оболочки. В верхней зоне к задней части оболочки с ее внешней стороны монолитно закреплен предпочтительно продолговатый выступ 23 с проушиной 24 предпочтительно округлой формы, центр которой лежит выше самой верхней точки оболочки (условно не показана). Одним своим концом в проушину может быть продет и закреплен шнурок, который другим своим концом закреплен на одной из частей автомобиля для обеспечения возможности автоматического снятия устройства с ноги. При натяжении шнурка сила, действующая на выступ, поворачивает устройство относительно нижней зоны, после чего устройство при дальнейшем натяжении шнурка беспрепятственно удаляется. С внутренней стороны устройство может быть выполнено гладким или может быть снабжено подкладкой из мягкого материала, например бархата, замши, велюра. Устройство для защиты задней части обуви изготавливается из полимерного материала, например полиамида, литьем в пресс-форму следующим образом. Подготавливают пресс-форму под установку на термопластоавтомат, проводя очистку, смазку, проверку механизмов. Подготавливают исходное сырье, производя его сушку. Устанавливают и закрепляют пресс-форму на термопластоавтомате, подводят системы охлаждения.-4 017551 Загружают исходное сырье - гранулы полиамида. Настраивают режимы работы термопластоавтомата: давление, охлаждение водой, объем впрыска,ход толкателей, ход плит пресс-формы, усилие запирания плит, устанавливают датчики и т.д. Затем производят литье путем смыкания форм, впрыск и заполнение полимерным расплавом пресс-формы. Заготовку выдерживают некоторое время под давлением до достаточной степени пластификации полимерного расплава. Затем производят охлаждение, открывают пресс-форму и с использованием выталкивающих механизмов отлитое изделие сбрасывается в емкость с готовыми изделиями. Далее осуществляют новый цикл. Таким образом, получают устройство для защиты задней части обуви в виде монолитного объемного тела из полимерного материала, например полиамида. Изделие может быть изготовлено в любой цветовой гамме. Устройство имеет выгнутую среднюю часть и боковины. Внешняя поверхность средней части частично (ближе к середине и нижнему краю) выполнена шероховатой или внешняя поверхность средней части полностью выполнена шероховатой. Устройство снабжено размещенными на боковинах с внешней стороны приспособлениями для захвата пальцами, облегчающими снятие и установку устройства. Приспособления для захвата пальцами выполнены в виде рифленых выступов, размещенных с обеспечением возможности захвата большим и указательным пальцами руки человека при надевании или снятии устройства с задника обуви, причем рифление выступов выполнено в виде рельефного логотипа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для защиты задней части обуви выполнено в виде монолитной незамкнутой зеркально симметричной продолговатой выпукло-вогнутой оболочки из полимерного упругого материала,включающей боковины, расположенные с зазором, и соединяющую эти боковины заднюю часть, причем оболочка имеет переменное по всей своей высоте поперечное сечение, форма и размеры которого условно делят оболочку по высоте на зоны - верхнюю, нижнюю и среднюю, причем последняя имеет наибольшие размеры по высоте и в плане и, сужаясь, плавно переходит в нижнюю и верхнюю зоны, причем большая часть средней зоны выполнена выпуклой, за исключением приторцевых частей боковин, края которых направлены наружу оболочки с образованием совместно с приторцевыми частями нижней зоны вогнутых внутрь оболочки участков, при этом задняя часть боковины, а также верхняя, средняя и нижняя зоны сопряжены между собой плавно и монолитно. 2. Устройство по п.1, отличающееся тем, что нижняя зона имеет преимущественно каплевидное и/или -образное поперечное сечение, средняя зона имеет преимущественно С-образное поперечное сечение, а верхняя зона имеет преимущественно U-образное поперечное сечение, причем каплевидное или-образное сечение по высоте плавно сопряжено с С-образным сечением, которое, в свою очередь, плавно переходит в U-образное. 3. Устройство по п.1, отличающееся тем, что нижняя зона имеет преимущественно каплевидное и/или -образное поперечное сечение, верхняя зона имеет преимущественно U-образное поперечное сечение, а средняя зона имеет частично -образное поперечное сечение, а частично - U-образное поперечное сечение и/или промежуточное сечение, аппроксимирующие упомянутые два типа сечений, причем каплевидное или -образное сечение переходит в U-образное поперечное сечение и сопряжено с ним плавно и монолитно. 4. Устройство по п.1, отличающееся тем, что края оболочки отогнуты, по меньшей мере, на большей части их длины с образованием расположенной вдоль краев зоны вогнутости. 5. Устройство по п.1, отличающееся тем, что верхний край оболочки, расположенный в верхней зоне, загнут с образованием вогнутых участков, плавно сопряженных с выпуклой средней зоной, и/или нижний край оболочки, расположенный в нижней зоне, загнут с образованием вогнутых участков, плавно сопряженных с выпуклой средней зоной. 6. Устройство по п.1, отличающееся тем, что в средней и/или нижней зоне расположены выступы,предназначенные для размещения на них большого и указательного пальцев пользователя, причем толщина выступов превышает толщину оболочки, а внешняя поверхность выступов выполнена шероховатой и/или имеет рельеф, в том числе микрорельеф, например рельеф составляют выступы и впадины, образованные нанесенным или выполненным монолитно с оболочкой логотипом. 7. Устройство по п.1, отличающееся тем, что оно выполнено из полиамида, и/или поливинилхлорида, и/или полиэтилена, и/или полипропилена, и/или АБС-пластика, и/или силикона, и/или резины, их смесей в различных сочетаниях либо других пластиков или полимерных материалов. 8. Устройство по п.1, отличающееся тем, что внешняя сторона задней части имеет в нижней зоне и,по крайней мере, частично в средней зоне область, поверхность которой выполнена матовой, и/или шероховатой, и/или рельефной, и/или ребристой, причем указанная область имеет наибольшую площадь в нижней части, которая сужается, убывая в средней части, а в верхней зоне к задней части оболочки с ее внешней стороны монолитно закреплен предпочтительно продолговатый выступ с проушиной. 9. Устройство по п.1, отличающееся тем, что задняя часть оболочки снабжена подпятником, кото-5 017551 рый выполнен предпочтительно в виде плоской пластины, монолитно сопряженной с нижним краем оболочки в нижней зоне. 10. Устройство по п.1, отличающееся тем, что края оболочки выполнены с утолщением, которое расположено вдоль краев, предпочтительно с внешней стороны оболочки, причем утолщение выполнено в виде отбортовки, проходящей вдоль края оболочки, например в виде валикообразной окантовки, или утолщение, которое лежит на условной замкнутой пространственной кривой, повторяющей контуры краев оболочки, образует соединенный с краями единый замкнутый пространственный упругий контур. 11. Устройство по п.1, отличающееся тем, что с внутренней стороны оно выполнено гладким и/или снабжено подкладкой из мягкого материала, например бархата, замши, велюра.
