Способ подготовки пластового месторождения полезного ископаемого при камерной системе разработки

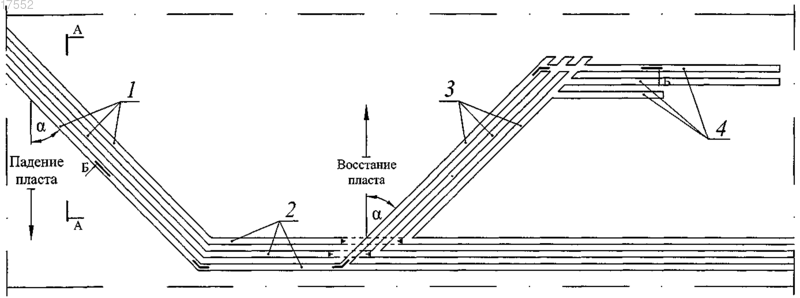

СПОСОБ ПОДГОТОВКИ ПЛАСТОВОГО МЕСТОРОЖДЕНИЯ ПОЛЕЗНОГО ИСКОПАЕМОГО ПРИ КАМЕРНОЙ СИСТЕМЕ РАЗРАБОТКИ Изобретение относится к горной промышленности, оно расширяет область применения горно-шахтного оборудования для использования на месторождениях полезных ископаемых с углами падения пластов большими, чем максимально допустимые для серийно выпускаемого горно-шахтного оборудования, которое нашло широкое применение на горизонтальных и слабонаклонных пластах. Способ включает проведение главных вскрывающих, панельных и блоковых выработок, при этом главные вскрывающие и блоковые выработки проходят под угломк направлению падения или восстания пласта, а уголопределяют из соотношения: Смычник Анатолий Данилович,Шваб Роберт Григорьевич, Цыганков Сергей Николаевич, Шутин Сергей Георгиевич (BY) Шемет С.Ф. (BY) где j - максимально допустимый угол наклона главных вскрывающих и блоковых выработок относительно горизонтальной плоскости, при котором возможно применение горно-шахтного оборудования, град.;- угол падения пласта, град., при этом j. 017552 Изобретение относится к горной промышленности и может быть использовано при подземной разработке пластовых месторождений полезных ископаемых. Известен способ подготовки панели для камерной системы отработки, для реализации которого применяют технологическую схему, включающую проведение панельных выработок (штреков), а именно конвейерного штрека для доставки полезного ископаемого (руды), транспортного штрека (одного или нескольких) для передвижения вспомогательного транспорта, людей и подачи свежего атмосферного воздуха к рабочим местам, а также вентиляционного штрека (одного или нескольких) для удаления исходящей струи воздуха [1]. По данному способу очистные работы на панели ведут одновременно в двух-четырех блоках с параметрами, обеспечивающими максимальное извлечение полезного ископаемого и безопасность ведения горных работ. Подготовку блока к очистной выемке осуществляют с панельных выработок, для чего перпендикулярно к ним проходят блоковые конвейерный, транспортный (выемочный) и вентиляционный штреки. Известен также способ подготовки месторождения для камерной системы отработки, при котором шахтное поле подготавливают главными транспортными и вентиляционными выработками, проходимыми от центра к флангам, при этом перпендикулярно к ним проходят панельные конвейерные, транспортные и вентялиционные выработки (штреки) с интервалом, зависящим от ширины панели [2] (прототип). Общим недостатком этих способов и технологических схем подготовки месторождения, панелей и блоков к очистной выемке является невозможность их применения на месторождениях с большими углами падения отрабатываемого пласта и, соответственно, подготовительных выработок. Это связано с тем, что проходческо-добычное оборудование имеет технические ограничения по углу наклона подготавливаемой выработки, которые для используемых комбайнов составляют порядка 8-12, т.е. при больших углах наклона пласта их применение невозможно. Кроме того, внутрирудничный транспорт (доставочное и вспомогательное оборудование) также имеет ограничения по применению их в наклонных выработках. В зависимости от горно-геологических условий и времени года максимальный угол наклона выработки для этого вида оборудования составляет 3-5. Задачей заявляемого изобретения является расширение области применения горно-шахтного оборудования при камерной системе разработки на месторождения полезных ископаемых с углами падения пластов большими, чем максимально допустимый для горно-шахтного оборудования угол наклона подготавливаемой выработки. Поставленная задача достигается тем, что в способе подготовки пластового месторождения полезного ископаемого при камерной системе разработки, включающем проведение главных вскрывающих,панельных и блоковых выработок, главные вскрывающие и блоковые выработки проходят под угломк направлению падения или восстания пласта, а уголопределяют из соотношения: где j - максимально допустимый угол наклона главных вскрывающих и блоковых выработок относительно горизонтальной плоскости, при котором возможно применение горно-шахтного оборудования,град.;- угол падения пласта, град., при этом j. Сущность предлагаемого изобретения поясняется фигурами, где на фиг. 1 показана схема подготовки пластового месторождения системой выработок; на фиг. 2 - сечение по А-А фиг. 1; на фиг. 3 - сечение по Б-Б фиг. 1. Схема подготовки полезного ископаемого системой выработок при применении камерной системы отработки включает главные вскрывающие выработки 1, панельные выработки 2, блоковые выработки 3,очистные камеры 4, пласт полезного ископаемого 5. Предлагаемый способ заключается в следующем. Для отработки месторождения полезного ископаемого камерной системой с углом падения пластаглавные вскрывающие выработки 1 проходят под угломк направлению падения пласта или к направлению восстания пласта в зависимости от того, какая часть шахтного поля, соответственно нижняя или верхняя, будет подготавливаться к последующей отработке. Затем осуществляется проходка панельных выработок 2 по простиранию пласта, при этом панельные выработки имеют угол наклона относительно горизонтальной плоскости, близкий к 0. Для организации очистных работ на панели (обычно это 2-4 блока) с панельных выработок под угломк направлению падения пласта или восстания пласта проходят соответствующие блоковые выработки 3. Отработку пласта 5 в блоке осуществляют очистными камерами 4, проходимыми с углом наклона относительно горизонтальной плоскости меньше или равным j, прямым или обратным порядком. Такая подготовка пласта 5 к очистной выемке обеспечивает углы наклона главных вскрывающих и блоковых выработок относительно горизонтальной плоскости, не превышающие допустимого по техническим характеристикам применяемого горно-шахтного оборудования угла j. Соответственно, это позволяет использовать стандартное, серийно выпускаемое промышленностью горно-шахтное оборудование,которое нашло широкое применение на горизонтальных и слабонаклонных пластах, для подготовки месторождений с углом падения (восстания) больше j при отработке камерной системой.-1 017552 Таким образом, предлагаемый способ решает задачу предлагаемого изобретения: при камерной системе отработки расширяет область применения горно-шахтного оборудования на месторождениях полезных ископаемых с углами падения пластов большими, чем максимально допустимый по техническим характеристикам горно-шахтного оборудования. Данный способ может быть многократно использован на месторождениях полезных ископаемых с круто падающими пластами, например на Гарлыкском месторождении калийных солей. Источники информации 1. Нормативные и методические документы по ведению горных работ на Старобинском месторождении калийных солей. Белгорхимпром. Солигорск - Минск, 1995, 137 с. 2. Справочник по разработке соляных месторождений. Под ред. Р.С. Пермякова. М.: Недра, 1986, 18 с.(прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Способ подготовки пластового месторождения полезного ископаемого при камерной системе разработки, включающий проведение главных вскрывающих, панельных и блоковых выработок, отличающийся тем, что главные вскрывающие и блоковые выработки проходят под угломк направлению падения или восстания пласта, а уголопределяют из соотношения где j - максимально допустимый угол наклона главных вскрывающих и блоковых выработок относительно горизонтальной плоскости, при котором возможно применение горно-шахтного оборудования,град.;- угол падения пласта, град., при этом j.
