Упаковка

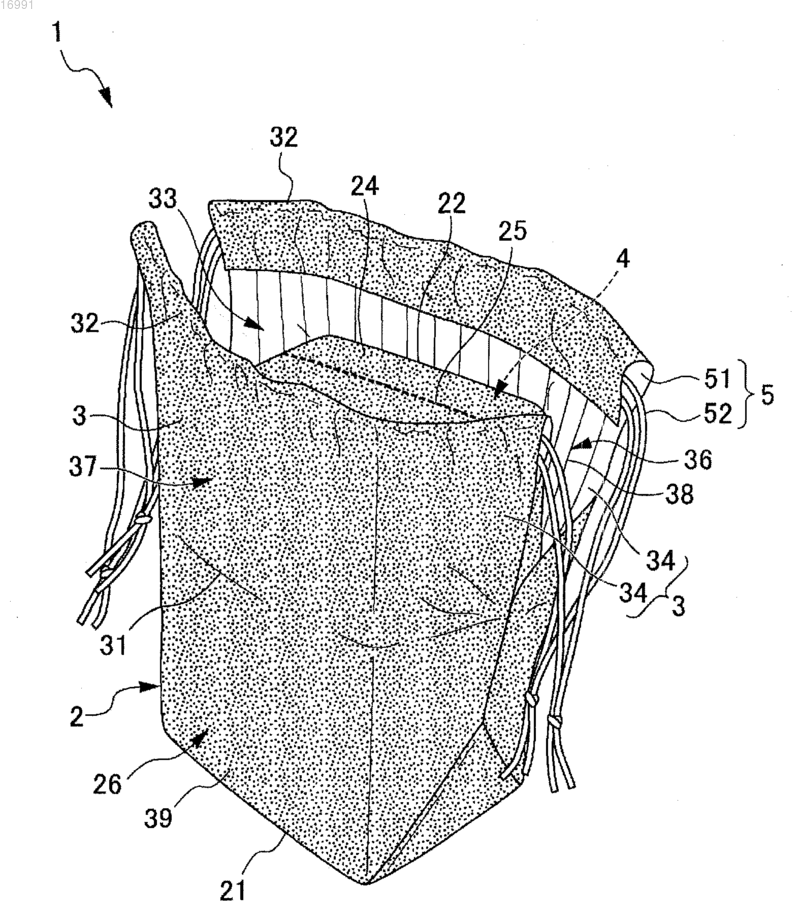

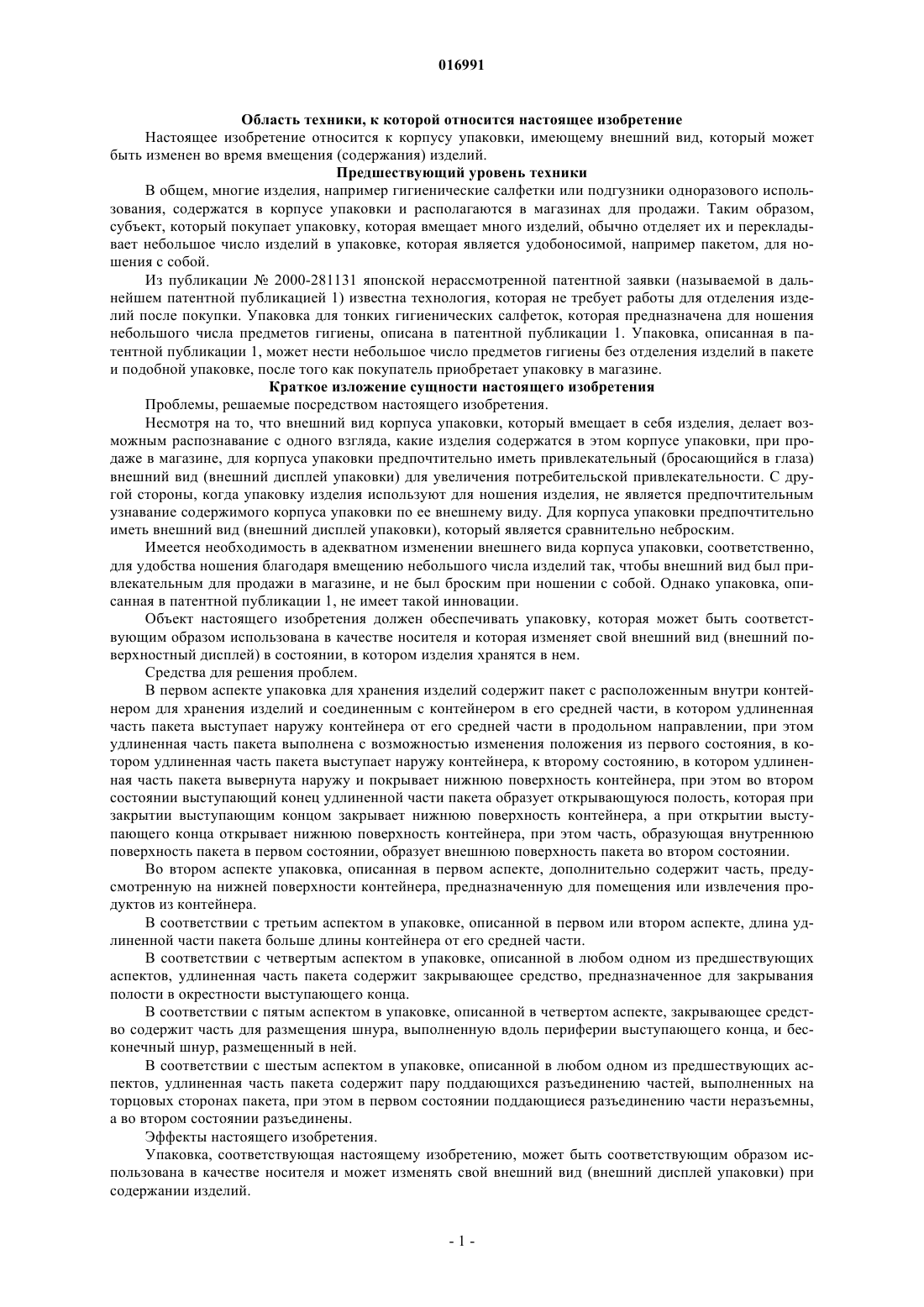

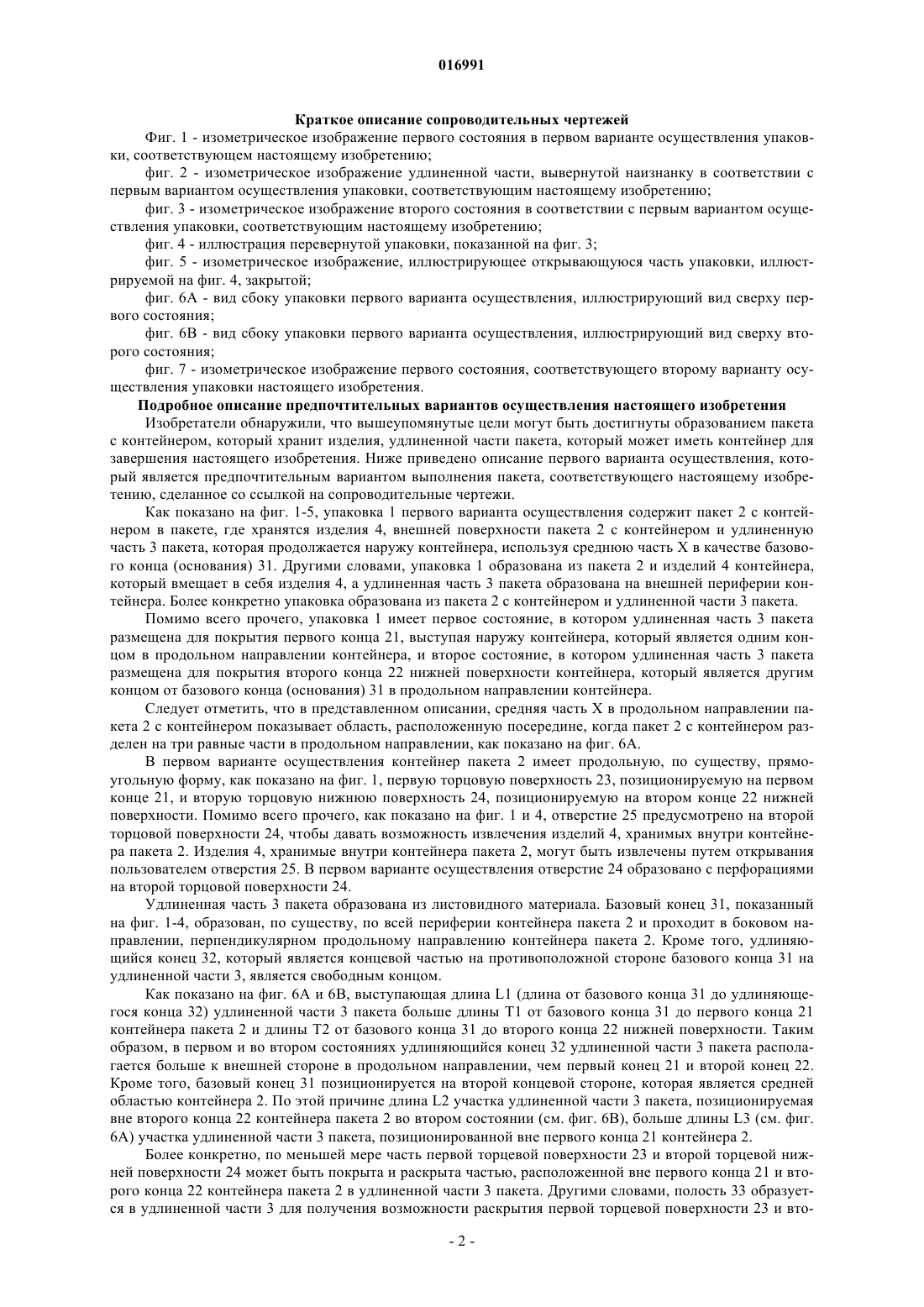

Упаковка, пригодная в качестве удобной носимой упаковки, которая может изменять внешний вид в состоянии, в котором содержатся изделия в упаковке. Упаковка 1, вмещающая в себя изделие, содержит контейнер пакета 2 для размещения изделия и удлиненную часть 3, проходящую наружу контейнера пакета 2, с внешней боковой поверхностью средней области в направлении высоты контейнера пакета 2 в качестве проксимального базового конца 31. Упаковка 1 может быть переведена из первого состояния, где удлиненная часть 3 пакета размещена для покрытия стороны первого конца 21 контейнера пакета 2 от проксимального базового конца 31, во второе состояние, где удлиненная часть 3 пакета размещена для покрытия стороны второго конца 22 контейнера пакета 2, путем реверсирования удлиненной части 3 пакета вдоль проксимального базового конца 31. Отверстие 33 для раскрывания второй торцевой нижней поверхности 24 на стороне второго конца 22, по меньшей мере, во втором состоянии образуется на удлиняющимся конце 32 удлиненной части 3 пакета. 016991 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится к корпусу упаковки, имеющему внешний вид, который может быть изменен во время вмещения (содержания) изделий. Предшествующий уровень техники В общем, многие изделия, например гигиенические салфетки или подгузники одноразового использования, содержатся в корпусе упаковки и располагаются в магазинах для продажи. Таким образом,субъект, который покупает упаковку, которая вмещает много изделий, обычно отделяет их и перекладывает небольшое число изделий в упаковке, которая является удобоносимой, например пакетом, для ношения с собой. Из публикации 2000-281131 японской нерассмотренной патентной заявки (называемой в дальнейшем патентной публикацией 1) известна технология, которая не требует работы для отделения изделий после покупки. Упаковка для тонких гигиенических салфеток, которая предназначена для ношения небольшого числа предметов гигиены, описана в патентной публикации 1. Упаковка, описанная в патентной публикации 1, может нести небольшое число предметов гигиены без отделения изделий в пакете и подобной упаковке, после того как покупатель приобретает упаковку в магазине. Краткое изложение сущности настоящего изобретения Проблемы, решаемые посредством настоящего изобретения. Несмотря на то, что внешний вид корпуса упаковки, который вмещает в себя изделия, делает возможным распознавание с одного взгляда, какие изделия содержатся в этом корпусе упаковки, при продаже в магазине, для корпуса упаковки предпочтительно иметь привлекательный (бросающийся в глаза) внешний вид (внешний дисплей упаковки) для увеличения потребительской привлекательности. С другой стороны, когда упаковку изделия используют для ношения изделия, не является предпочтительным узнавание содержимого корпуса упаковки по ее внешнему виду. Для корпуса упаковки предпочтительно иметь внешний вид (внешний дисплей упаковки), который является сравнительно неброским. Имеется необходимость в адекватном изменении внешнего вида корпуса упаковки, соответственно,для удобства ношения благодаря вмещению небольшого числа изделий так, чтобы внешний вид был привлекательным для продажи в магазине, и не был броским при ношении с собой. Однако упаковка, описанная в патентной публикации 1, не имеет такой инновации. Объект настоящего изобретения должен обеспечивать упаковку, которая может быть соответствующим образом использована в качестве носителя и которая изменяет свой внешний вид (внешний поверхностный дисплей) в состоянии, в котором изделия хранятся в нем. Средства для решения проблем. В первом аспекте упаковка для хранения изделий содержит пакет с расположенным внутри контейнером для хранения изделий и соединенным с контейнером в его средней части, в котором удлиненная часть пакета выступает наружу контейнера от его средней части в продольном направлении, при этом удлиненная часть пакета выполнена с возможностью изменения положения из первого состояния, в котором удлиненная часть пакета выступает наружу контейнера, к второму состоянию, в котором удлиненная часть пакета вывернута наружу и покрывает нижнюю поверхность контейнера, при этом во втором состоянии выступающий конец удлиненной части пакета образует открывающуюся полость, которая при закрытии выступающим концом закрывает нижнюю поверхность контейнера, а при открытии выступающего конца открывает нижнюю поверхность контейнера, при этом часть, образующая внутреннюю поверхность пакета в первом состоянии, образует внешнюю поверхность пакета во втором состоянии. Во втором аспекте упаковка, описанная в первом аспекте, дополнительно содержит часть, предусмотренную на нижней поверхности контейнера, предназначенную для помещения или извлечения продуктов из контейнера. В соответствии с третьим аспектом в упаковке, описанной в первом или втором аспекте, длина удлиненной части пакета больше длины контейнера от его средней части. В соответствии с четвертым аспектом в упаковке, описанной в любом одном из предшествующих аспектов, удлиненная часть пакета содержит закрывающее средство, предназначенное для закрывания полости в окрестности выступающего конца. В соответствии с пятым аспектом в упаковке, описанной в четвертом аспекте, закрывающее средство содержит часть для размещения шнура, выполненную вдоль периферии выступающего конца, и бесконечный шнур, размещенный в ней. В соответствии с шестым аспектом в упаковке, описанной в любом одном из предшествующих аспектов, удлиненная часть пакета содержит пару поддающихся разъединению частей, выполненных на торцовых сторонах пакета, при этом в первом состоянии поддающиеся разъединению части неразъемны,а во втором состоянии разъединены. Эффекты настоящего изобретения. Упаковка, соответствующая настоящему изобретению, может быть соответствующим образом использована в качестве носителя и может изменять свой внешний вид (внешний дисплей упаковки) при содержании изделий.-1 016991 Краткое описание сопроводительных чертежей Фиг. 1 - изометрическое изображение первого состояния в первом варианте осуществления упаковки, соответствующем настоящему изобретению; фиг. 2 - изометрическое изображение удлиненной части, вывернутой наизнанку в соответствии с первым вариантом осуществления упаковки, соответствующим настоящему изобретению; фиг. 3 - изометрическое изображение второго состояния в соответствии с первым вариантом осуществления упаковки, соответствующим настоящему изобретению; фиг. 4 - иллюстрация перевернутой упаковки, показанной на фиг. 3; фиг. 5 - изометрическое изображение, иллюстрирующее открывающуюся часть упаковки, иллюстрируемой на фиг. 4, закрытой; фиг. 6 А - вид сбоку упаковки первого варианта осуществления, иллюстрирующий вид сверху первого состояния; фиг. 6 В - вид сбоку упаковки первого варианта осуществления, иллюстрирующий вид сверху второго состояния; фиг. 7 - изометрическое изображение первого состояния, соответствующего второму варианту осуществления упаковки настоящего изобретения. Подробное описание предпочтительных вариантов осуществления настоящего изобретения Изобретатели обнаружили, что вышеупомянутые цели могут быть достигнуты образованием пакета с контейнером, который хранит изделия, удлиненной части пакета, который может иметь контейнер для завершения настоящего изобретения. Ниже приведено описание первого варианта осуществления, который является предпочтительным вариантом выполнения пакета, соответствующего настоящему изобретению, сделанное со ссылкой на сопроводительные чертежи. Как показано на фиг. 1-5, упаковка 1 первого варианта осуществления содержит пакет 2 с контейнером в пакете, где хранятся изделия 4, внешней поверхности пакета 2 с контейнером и удлиненную часть 3 пакета, которая продолжается наружу контейнера, используя среднюю часть X в качестве базового конца (основания) 31. Другими словами, упаковка 1 образована из пакета 2 и изделий 4 контейнера,который вмещает в себя изделия 4, а удлиненная часть 3 пакета образована на внешней периферии контейнера. Более конкретно упаковка образована из пакета 2 с контейнером и удлиненной части 3 пакета. Помимо всего прочего, упаковка 1 имеет первое состояние, в котором удлиненная часть 3 пакета размещена для покрытия первого конца 21, выступая наружу контейнера, который является одним концом в продольном направлении контейнера, и второе состояние, в котором удлиненная часть 3 пакета размещена для покрытия второго конца 22 нижней поверхности контейнера, который является другим концом от базового конца (основания) 31 в продольном направлении контейнера. Следует отметить, что в представленном описании, средняя часть X в продольном направлении пакета 2 с контейнером показывает область, расположенную посередине, когда пакет 2 с контейнером разделен на три равные части в продольном направлении, как показано на фиг. 6 А. В первом варианте осуществления контейнер пакета 2 имеет продольную, по существу, прямоугольную форму, как показано на фиг. 1, первую торцовую поверхность 23, позиционируемую на первом конце 21, и вторую торцовую нижнюю поверхность 24, позиционируемую на втором конце 22 нижней поверхности. Помимо всего прочего, как показано на фиг. 1 и 4, отверстие 25 предусмотрено на второй торцовой поверхности 24, чтобы давать возможность извлечения изделий 4, хранимых внутри контейнера пакета 2. Изделия 4, хранимые внутри контейнера пакета 2, могут быть извлечены путем открывания пользователем отверстия 25. В первом варианте осуществления отверстие 24 образовано с перфорациями на второй торцовой поверхности 24. Удлиненная часть 3 пакета образована из листовидного материала. Базовый конец 31, показанный на фиг. 1-4, образован, по существу, по всей периферии контейнера пакета 2 и проходит в боковом направлении, перпендикулярном продольному направлению контейнера пакета 2. Кроме того, удлиняющийся конец 32, который является концевой частью на противоположной стороне базового конца 31 на удлиненной части 3, является свободным концом. Как показано на фиг. 6 А и 6 В, выступающая длина L1 (длина от базового конца 31 до удлиняющегося конца 32) удлиненной части 3 пакета больше длины Т 1 от базового конца 31 до первого конца 21 контейнера пакета 2 и длины Т 2 от базового конца 31 до второго конца 22 нижней поверхности. Таким образом, в первом и во втором состояниях удлиняющийся конец 32 удлиненной части 3 пакета располагается больше к внешней стороне в продольном направлении, чем первый конец 21 и второй конец 22. Кроме того, базовый конец 31 позиционируется на второй концевой стороне, которая является средней областью контейнера 2. По этой причине длина L2 участка удлиненной части 3 пакета, позиционируемая вне второго конца 22 контейнера пакета 2 во втором состоянии (см. фиг. 6 В), больше длины L3 (см. фиг. 6 А) участка удлиненной части 3 пакета, позиционированной вне первого конца 21 контейнера 2. Более конкретно, по меньшей мере часть первой торцевой поверхности 23 и второй торцевой нижней поверхности 24 может быть покрыта и раскрыта частью, расположенной вне первого конца 21 и второго конца 22 контейнера пакета 2 в удлиненной части 3 пакета. Другими словами, полость 33 образуется в удлиненной части 3 для получения возможности раскрытия первой торцевой поверхности 23 и вто-2 016991 рой торцевой нижней поверхности 24. В этом случае в первом варианте осуществления, по существу, все периферии первой торцевой поверхности 23 и второй торцевой нижней поверхности 24 покрыты выступающим концом 32 полости 33(см. фиг. 1 и 4); однако также допустимо, по существу, для всех периферий первой торцевой поверхности 23 и второй торцевой нижней поверхности 24 не покрываться выступающим концом 32 полости 33. Другими словами, допустимо иметь часть, которая не покрыта выступающим концом 32 на участке периферии первой торцевой поверхности 23 и второй торцевой нижней поверхности 24. Следует отметить, что в первом варианте осуществления выступающая длина L1 удлиненной части 3 пакета сделана больше длины Т 1 от базового конца 31 до первого конца 21 на контейнере пакета 2 и длины Т 2 от базового конца 31 до второго конца 22; однако также допустимо для выступающей длиныL1 удлиненной части 3 пакета быть выполненной больше длины Т 2, по меньшей мере, от базового конца 31 до второго конца 22. Другими словами, отверстие 32 может быть образовано, по меньшей мере, во втором состоянии. Как показано на фиг. 1-4, удлиненная часть 3 пакета в первом варианте осуществления образована из пары, по существу, одинаково профилированных удлиненных деталей 34, 34. Каждая из пары удлиненных деталей 34 и 34 имеет, по существу, прямоугольную форму. Петлевидные части 51 и 51 для размещения шнуров образованы вдоль каждой из пары удлиненных деталей 34 и 34 в окрестности выступающих концов 32 и 32, и бесконечный шнурок 52 вставлен в пару частей 51, 51 для размещения шнуров. В частности, предусмотрено два бесконечных шнурка 52; один шнурок вставлен в каждую из пары частей 51 и 51 для размещения шнуров. Полость 33, образуемая в первом и втором состояниях, может закрываться при использовании пары частей 51 и 51 для размещения шнуров, размещаемой в окрестности выступающего конца 32, и бесконечных шнурков 52 и 52, вставленных в пару частей 51 и 51 для размещения шнуров. Удлиненная часть 3 пакета имеет закрывающее средство 5 для закрывания отверстия 33, которое образовано из пары частей 51 и 51 для размещения шнуров, размещенной в окрестности выступающих концов 32, и бесконечных шнурков 52, вставленных в пару частей 51 и 51 для размещения шнуров. Более конкретно, по меньшей мере, во втором состоянии полость 33 собирается вместе и закрывается посредством приложения тягового усилия к двум шнуркам, вставленным в пару частей 51 и 51 для размещения шнуров. Путем закрывания полости 33 можно покрыть раскрытую вторую торцевую нижнюю поверхность 24. Упаковка 1, соответствующая первому варианту осуществления, имеющая конфигурацию, описанную выше, может переходить из первого состояния, где удлиненная часть 3 пакета размещена для покрытия стороны первого конца 21 контейнера пакета 2 от базового конца 31, во второе состояние, в котором удлиненная часть 3 пакета размещена для покрытия стороны второго конца 22 контейнера пакета 2, путем инвертирования удлиненной части 3 вдоль базового конца 31. Упаковка 1 имеет первый дисплей 38 на первой поверхности 36, которая является поверхностью на одной стороне удлиненной части 3 пакета, и второй дисплей 39 на второй поверхности 37, которая является другой поверхностью. Путем инвертирования удлиненной части 3 пакета относительно стороны контейнера пакета 2 так, чтобы первый дисплей 38 позиционировался на внешней поверхности контейнера (первое состояние), дисплей всего контейнера становится дисплеем для распространения и маркетинга, относящимся к первому дисплею 38, а путем инвертирования удлиненной части 3 относительно стороны контейнера пакета 2 так, чтобы второй дисплей 39 позиционировался на внешней поверхности контейнера (второе состояние), дисплей всего контейнера становится дисплеем для использования, относящегося ко второму дисплею 39. Для дальнейшего объяснения, в первом состоянии, внешняя поверхность 27 упаковки 1 образована из внешней поверхности 27 на контейнере пакета 2 на стороне второго конца 22 от базового конца 31 и листообразной первой поверхности 36, которая является поверхностью стороны удлиненной части 3, как показано на фиг. 1. В этом состоянии внешняя поверхность 26 на контейнера пакета 2 на стороне первого конца 21 от базового конца 31 покрыта удлиненной частью 3 пакета. Вторая поверхность 35, которая является поверхностью другой стороны удлиненной части 3, размещена на противоположной внешней поверхности контейнера пакета 2 на стороне первого конца 21 от базового конца 31. Другими словами, в первом состоянии внешняя поверхность 26 контейнера пакета 2 на стороне первого конца 21 от базового конца 21 и вторая поверхность 37 удлиненной части 3 пакета не могут визуально распознаваться из внешнего вида упаковки 1. С другой стороны, как показано на фиг. 3, во втором состоянии внешняя поверхность упаковки 1 образована из внешней поверхности 26 контейнера пакета 2 на стороне первого конца 21 от базового конца 31 и второй поверхности 37 в удлиненной части 3 пакета. В таком случае, внешняя поверхность 27 контейнера пакета 2 на стороне второго конца 22 от базового конца 31 покрыта удлиненной частью 3 пакета. Первая поверхность 36 в удлиненной части 3 пакета размещена против внешней поверхности 27 контейнера пакета 2 на стороне второго конца 22 от базового конца 31. Другими словами, во втором состоянии внешняя поверхность 27 контейнера пакета 2 на стороне второго конца 22 от базового конца 31 и первая поверхность 36 удлиненной части 3 пакета не могут визуально распознаваться из внешнего вида-3 016991 упаковки 1. В этом случае часть, образующая внешнюю поверхность упаковки 1 в первом состоянии не образует внешней поверхности упаковки 1 во втором состоянии, а часть, образующая внешнюю поверхность упаковки 1 во втором состоянии не образует внешней поверхности упаковки 1 в первом состоянии. Таким образом, путем нанесения различных дисплеев на часть, образующую внешнюю поверхность упаковки 1 в первом состоянии, и на часть, образующую внешнюю поверхность упаковки 1 во втором состоянии, можно сделать внешний дисплей упаковки 1 в первом состоянии и внешний дисплей упаковки 1 во втором состоянии различными только посредством простой операции инвертирования удлиненной части 3. В корпусе 1 упаковки первого варианта осуществления представляется возможным переход из первого состояния во второе состояние только посредством инвертирования удлиненной части 3 пакета, так что возможно изменение внешнего вида упаковки 1 во время хранения изделий 4 внутри контейнера пакета 2. В этом случае представляется возможным использование упаковки 1 первого варианта осуществления для простого перехода внешнего вида упаковки 1 в первое и второе состояния во время хранения изделий 4 в упаковке 1 и можно изменять внешние поверхностные дисплеи первого и второго состояний следующим способом. Упаковка 1, соответствующая первому варианту осуществления, хранит множество изделий 4 внутри контейнера пакета 2, и продукт может отображаться при условии первого состояния для маркетинга. Упаковка 1 отображается со второй торцевой поверхностью 24 в качестве его нижней поверхности при условии первого состояния. Как показано на фиг. 1, в первом состоянии внешняя поверхность упаковки 1 образована из внешней поверхности 27 контейнера пакета 2 на стороне второго конца 22 от базового конца 31 и первой поверхности 36 в удлиненной части 3. Таким образом, представляется возможным распознавание материала содержания на первой поверхности 36 и внешней поверхность 27 контейнера пакета 2 на стороне второго конца 22 от базового конца 31. Благодаря обеспечению броского дисплея (первого дисплея 38) для усиления намерения покупателя совершить покупку, можно сделать внешний вид упаковки 1 в первом состоянии адекватным для дисплея и маркетинга. Другими словами, первое состояние, где внешний вид контейнера пакета 2 становится дисплеем для распределения и маркетинга, может быть форматом дисплея упаковки 1. После этого, если субъект, который купил упаковку 1, хочет носить упаковку 1 с собой, то можно перевести упаковку 1 из первого состояния во второе состояние посредством инвертирования удлиненной части 3 вдоль базового конца 31. В этом случае, как показано на фиг. 4, во втором состоянии внешняя поверхность упаковки 1 образована из внешней поверхности 26 контейнера пакета 2 на стороне первого конца 21 от базового конца 31 и второй поверхности 37 в удлиненной части 3. Таким образом, можно сделать внешний вид упаковки 1 пригодным для ношения во втором состоянии посредством обеспечения неприметного дисплея (второго дисплея 39) на второй поверхности 37 и внешней поверхности 26 контейнера пакета 2 на стороне первого конца 21 от базового конца 31. Таким образом, в состоянии ношения упаковки 1 можно извлекать изделие 4, хранимое в контейнера пакета 2, посредством открывания отверстия 25, предусмотренного на второй торцевой поверхности 24, для использования изделия 4, хранимого в контейнера пакета 2 упаковки 1. Как только отверстие 25 открыто, вторая торцевая поверхность находится в открытом состоянии, но, как показано на фиг. 4 и 5,во втором состоянии удлиненная часть 3 пакета размещена так, чтобы покрывать вторую торцевую нижнюю поверхность 24 и может закрывать отверстие 33 при использовании закрывающего средства 5. По этой причине посредством закрывания отверстия 33 после извлечения изделия можно препятствовать выпаданию изделий 4, хранимых внутри контейнера пакета 2, из отверстия 25. В первом варианте осуществления закрывающее средство 5 образовано из частей 51 для размещения шнуров и двух бесконечных шнуров 52 и 52, вставленных в них, а отверстие 33 может быть закрыто посредством приложения тягового усилия к этим двум шнурам 52 и 52 во взаимно противоположных направлениях. Другими словами, упаковка 1, соответствующая первому варианту осуществления, во втором состоянии может быть использована в качестве мешка со шнурками, затягивающими мешок. В этом случае второе состояние, в котором внешний вид упаковки 1 становится дисплеем для использования, может стать форматом использования для упаковки 1. Далее будет описан материал, который образует упаковку 1, соответствующий настоящему изобретению. В качестве материала, который образует контейнер пакета 2, можно использовать материал, который обычно без каких-либо ограничений используют в упаковке. Например, в качестве материала могут быть использованы полиэтилен, полипропилен, полиэтилентерефталат, полиамид, полистирол, поликарбонат, поливинилиденхлорид, сополимер этилена и винилацетата, винилхлорид, стирол, акрилонитрил,бутадиен, стирол (ABS) и полибутилентерефталат. Кроме того, контейнер пакета 2 может быть образован из пакета, имеющего форму, которая может быть очень просто изменена, или контейнер пакета 2 может быть образован из коробки, имеющей адекватную жесткость, не являющейся легкодеформируемой. В случае, где контейнер пакета 2 образован из-4 016991 коробки, для его формы нет особых ограничений. В качестве формы контейнера пакета 2 может быть использован, например, квадратный корпус, куб, цилиндр и сфера. В первом варианте осуществления контейнер пакета 2 образован из мешка, изготовленного из листового полиэтилена. Для листового элемента, который образует удлиненную часть 3 пакета, можно использовать материал, который может найти применение обычно в качестве материала корпуса упаковки без каких-либо особых ограничений. В качестве материалов листового элемента может использоваться, например, полиэтилен, полипропилен, полиэтилентерефталат, полиамид, полистирол, поликарбонат, поливинилиденхлорид и сополимер этилена и винилацетата. В первом варианте осуществления удлиненная часть 3 образована из подобного листового материала, что и листовой полиэтилен, который образует контейнер 2. Нет ограничений для изделия 4, хранимого внутри контейнера пакета 2, пока оно, в общем, является портативным изделием и может носиться с собой. Примерами таких изделий являются поглощающие изделия, например гигиенические салфетки, прокладки для трусов и подгузники одноразового использования, и легкие закуски, например сладости и жевательная резинка. Например, допустимо хранить зубную щетку и зубную пасту, шампунь и средство для полоскания и подобные предметы, которые используют во время путешествия, в качестве набора внутри контейнера пакета 2, и продавать на рынке эту упаковку 1 как туристический набор. Далее со ссылкой на фиг. 7 описывается второй вариант осуществления, соответствующий настоящему изобретению. На фиг. 7 приведено изометрическое изображение первого состояния во втором варианте осуществления упаковки 1, соответствующем настоящему изобретению. Будут описаны основные особенности отличия второго варианта осуществления от первого варианта осуществления, а подобные особенности будут иметь аналогичные символы; однако их описания будут опущены. Описания первого варианта осуществления применимы к тем особенностям, которые здесь не описываются. Упаковка 1, соответствующая второму варианту осуществления, отличается от первого варианта осуществления тем, что удлиненная часть 3 покрывает первый конец 21 от базового конца 31, имеющего пару разрывных частей 35 и 35, которые могут разрываться, проходит от выступающего конца 32 к базовому концу 31. Во втором варианте осуществления в первом состоянии упаковки 1 удлиненная часть 3 пакета размещена для покрытия первого конца 21 от базового конца 31, как одного тела. Таким образом, для перевода упаковки 1 из первого состояния во второе состояние сначала разрывают удлиненную часть 3 пакета в паре разрывных частей 35 и 35, предусмотренной на удлиненной части 3. Затем разорванную удлиненную часть 3 пакета инвертируют вдоль базового конца 31 (см. фиг. 2) и удлиненную часть 3 размещают для покрытия контейнера пакета 2 на стороне второго конца 22 от базового конца 31 (см. фиг. 3). Другими словами, упаковка 1 во втором состоянии покрывает контейнер 2 на стороне второго конца 22 от базового конца 31 с удлиненной частью 3 пакета, разорванной в паре разрывных частей 35 и 35. Разъединяемые части 35 могут быть образованы путем соединения пары удлиненных деталей 34 и 34 в первом варианте осуществления так, чтобы поддаваться простому разделению в их боковых краях. Помимо всего прочего, разрывные части 35 образуют путем обеспечения перфораций в трубчатых профилированных удлиненных частях 3 пакета, образованных с отверстием 33 на одном конце и базовым концом 31 на другом конце, проходящих от одного конца до другого конца. Упаковка 1, соответствующая второму варианту осуществления, помимо подобных эффектов, достигаемых с первым состоянием, удлиненная часть 3 покрывает первый конец 21 от базового конца 31 на контейнере 2 как одно тело в первом состоянии, так что возможно предотвращение непреднамеренного инвертирования удлиненной части 3. Кроме того, при инвертировании удлиненной части 3 удлиненную часть 3 разрывают в разрывных частях 35, так что возможен простой переход из первого состояния упаковки 1 во второе состояние. Настоящее изобретение не ограничено вышеприведенными описаниями, и без отклонения от объема настоящего изобретения могут быть сделаны различные изменения. Например, упаковка 1 может быть образована так, чтобы выступающий конец 32 в первом варианте осуществления позиционировался больше на внутренней стороне продольного направления контейнера пакета 2, чем на первом конце 21. Это делает вклад в стабильность (устойчивость) в первом состоянии при укладке в стопу и показе упаковки 1 во множестве уровней. Другими словами, можно предотвращать потерю устойчивости при показе упаковки 1 по сравнению с тем случаем, когда выступающий конец 32 конфигурирован для позиционирования дальше наружу в продольном направлении контейнера пакета 2, чем первый конец 21. Кроме того, в первом и втором вариантах осуществления удлиненная часть 3 пакета образована для прохождения от базового конца 31, по существу, по всей периферии контейнера пакета 2, но также допустимо, чтобы удлиненная часть 3 не использовалась, по существу, по всей периферии контейнера пакета 2 как базовый конец 31. Другими словами, в окружном направлении контейнера пакета 2 допустимо-5 016991 иметь часть, где базовый конец 31 удлиненной части 3 не образуется. Кроме того, в первом и втором вариантах осуществления контейнер пакета 2 и удлиненная часть 3 пакета образованы из подобных листообразных элементов, но также допустимо образовывать контейнер пакета 2 и удлиненную часть 3 пакета из разных элементов. Например, допустимо использование коробки, имеющей адекватную жесткость, чтобы просто не деформироваться и образовывать удлиненную часть 3 пакета посредством соединения листообразных элементов, чтобы иметь базовый конец 31 на внешней поверхности средней части X контейнера пакета 2. Кроме того, в первом и втором вариантах осуществления закрывающее средство 5 образовано из частей 51 для размещения шнуров и бесконечных шнуров 52, вставленных в части 51 для размещения шнуров, но закрывающее средство 5 может быть образовано из охватываемых и охватывающих рабочих органов механической застежки-молнии. Кроме того, отверстие 25 не ограничено перфорацией, как описано в первом и втором варианте осуществления настоящего изобретения, но оно может быть образовано механической застежкоймолнией. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Упаковка для хранения изделий, содержащая пакет с расположенным внутри контейнером для хранения изделий и соединенный с контейнером в его средней части, в котором удлиненная часть пакета выступает наружу контейнера от его средней части в продольном направлении, при этом удлиненная часть пакета выполнена с возможностью изменения положения из первого состояния, в котором удлиненная часть пакета выступает наружу контейнера, к второму состоянию, в котором удлиненная часть пакета вывернута наружу и покрывает нижнюю поверхность контейнера, при этом во втором состоянии выступающий конец удлиненной части пакета образует открывающуюся полость, которая при закрытии выступающим концом закрывает нижнюю поверхность контейнера, а при открытии выступающего конца открывает нижнюю поверхность контейнера, при этом часть, образующая внутреннюю поверхность пакета в первом состоянии, образует внешнюю поверхность пакета во втором состоянии. 2. Упаковка по п.1, дополнительно содержащая открывающуюся часть, предусмотренную на нижней поверхности контейнера, предназначенную для помещения или извлечения продуктов из контейнера. 3. Упаковка по п.1 или 2, в которой длина удлиненной части пакета больше длины контейнера от его средней части. 4. Упаковка по любому одному из пп.1-3, в которой удлиненная часть пакета содержит закрывающее средство, предназначенное для закрывания полости в окрестности выступающего конца. 5. Упаковка по п.4, в которой закрывающее средство содержит часть для размещения шнура, выполненную вдоль периферии выступающего конца, и бесконечный шнур, размещенный в ней. 6. Упаковка по любому одному из пп.1-5, в которой удлиненная часть пакета содержит пару поддающихся разъединению частей, выполненных на торцовых сторонах пакета, при этом в первом состоянии поддающиеся разъединению части неразъемны, а во втором состоянии разъединены.
