Запечатанная упаковка армирующих волокон и цепная тара, содержащая такие запечатанные упаковки

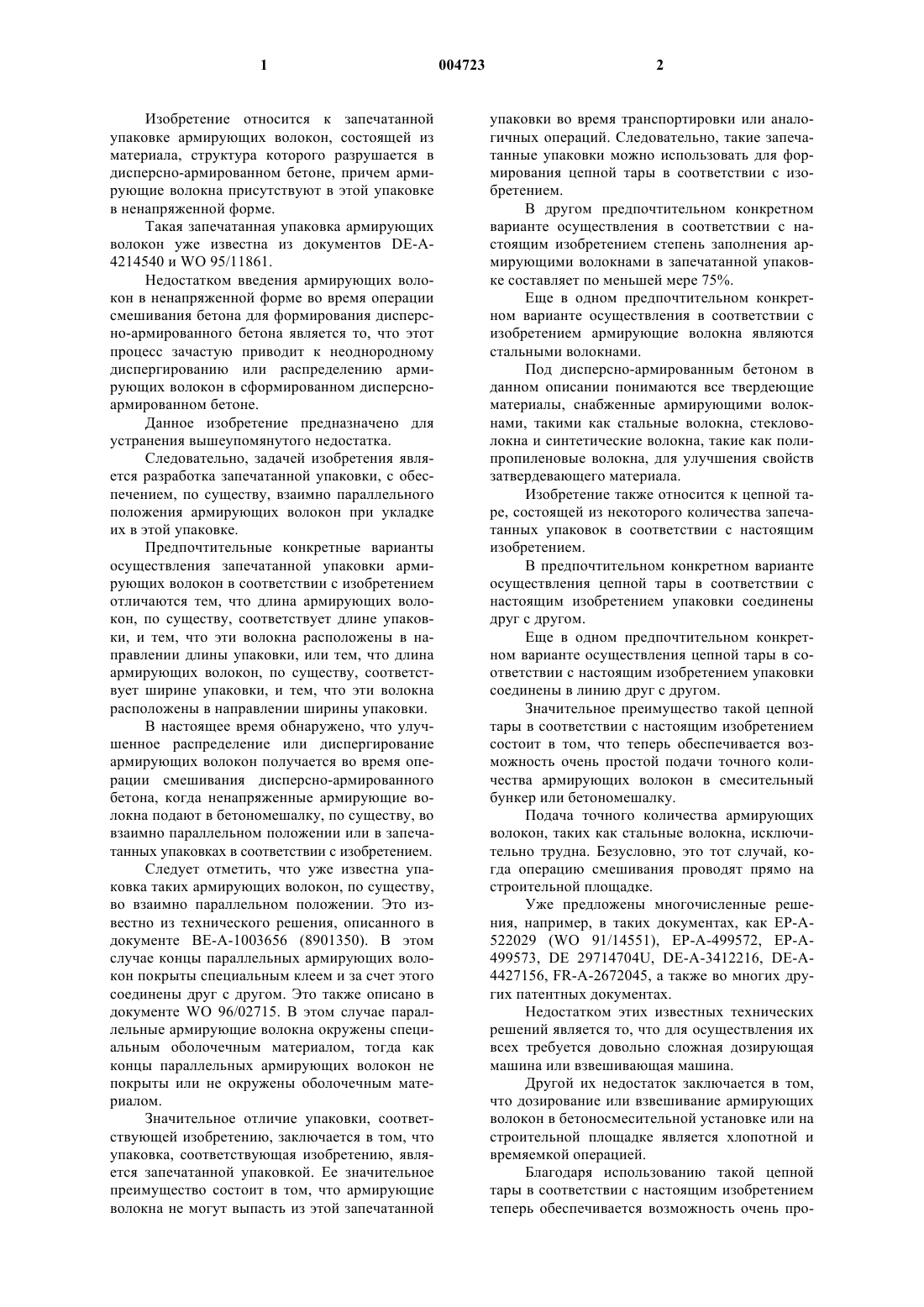

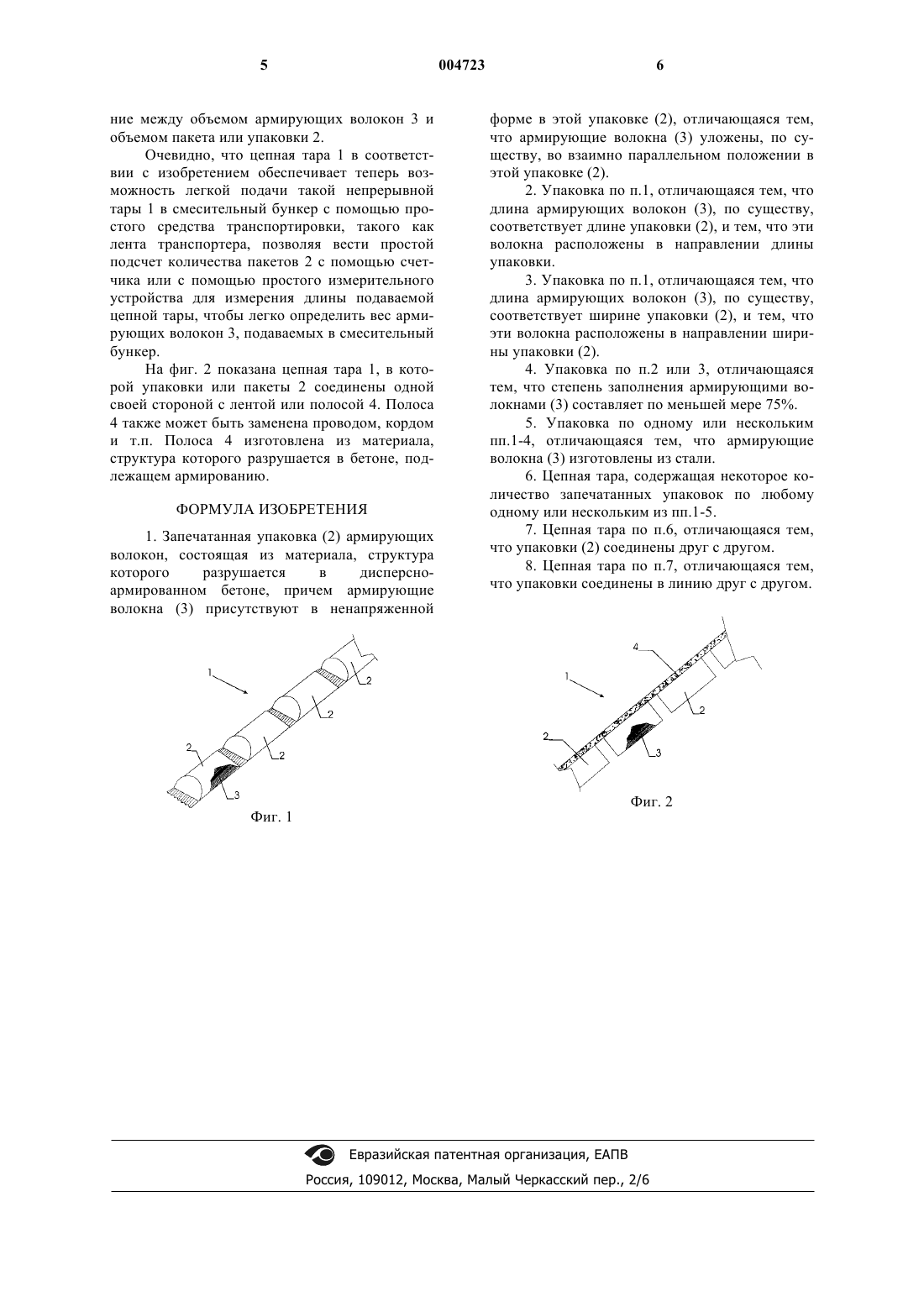

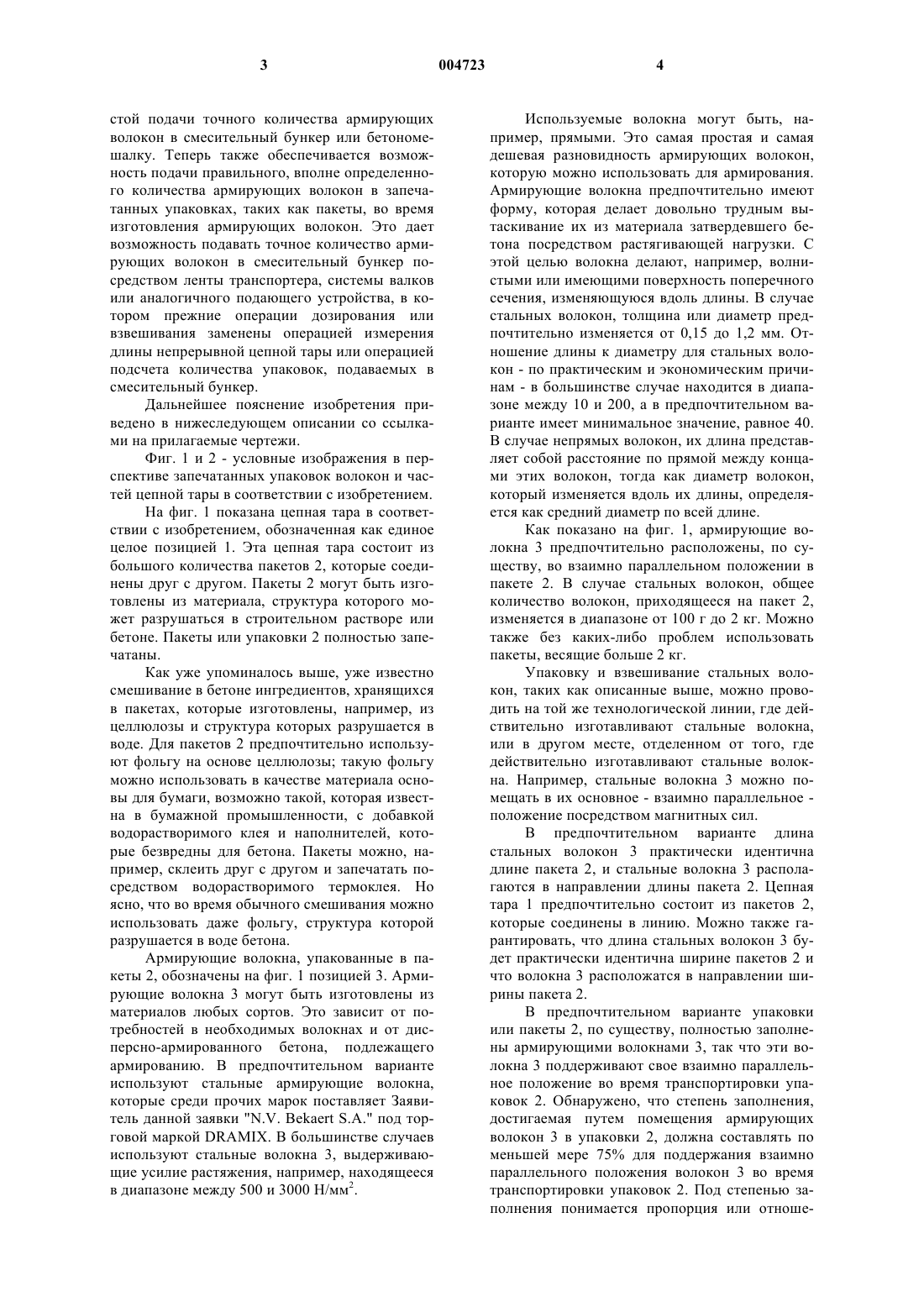

1 Изобретение относится к запечатанной упаковке армирующих волокон, состоящей из материала, структура которого разрушается в дисперсно-армированном бетоне, причем армирующие волокна присутствуют в этой упаковке в ненапряженной форме. Такая запечатанная упаковка армирующих волокон уже известна из документов DE-A4214540 и WO 95/11861. Недостатком введения армирующих волокон в ненапряженной форме во время операции смешивания бетона для формирования дисперсно-армированного бетона является то, что этот процесс зачастую приводит к неоднородному диспергированию или распределению армирующих волокон в сформированном дисперсноармированном бетоне. Данное изобретение предназначено для устранения вышеупомянутого недостатка. Следовательно, задачей изобретения является разработка запечатанной упаковки, с обеспечением, по существу, взаимно параллельного положения армирующих волокон при укладке их в этой упаковке. Предпочтительные конкретные варианты осуществления запечатанной упаковки армирующих волокон в соответствии с изобретением отличаются тем, что длина армирующих волокон, по существу, соответствует длине упаковки, и тем, что эти волокна расположены в направлении длины упаковки, или тем, что длина армирующих волокон, по существу, соответствует ширине упаковки, и тем, что эти волокна расположены в направлении ширины упаковки. В настоящее время обнаружено, что улучшенное распределение или диспергирование армирующих волокон получается во время операции смешивания дисперсно-армированного бетона, когда ненапряженные армирующие волокна подают в бетономешалку, по существу, во взаимно параллельном положении или в запечатанных упаковках в соответствии с изобретением. Следует отметить, что уже известна упаковка таких армирующих волокон, по существу,во взаимно параллельном положении. Это известно из технического решения, описанного в документе ВЕ-А-1003656 (8901350). В этом случае концы параллельных армирующих волокон покрыты специальным клеем и за счет этого соединены друг с другом. Это также описано в документе WO 96/02715. В этом случае параллельные армирующие волокна окружены специальным оболочечным материалом, тогда как концы параллельных армирующих волокон не покрыты или не окружены оболочечным материалом. Значительное отличие упаковки, соответствующей изобретению, заключается в том, что упаковка, соответствующая изобретению, является запечатанной упаковкой. Ее значительное преимущество состоит в том, что армирующие волокна не могут выпасть из этой запечатанной 2 упаковки во время транспортировки или аналогичных операций. Следовательно, такие запечатанные упаковки можно использовать для формирования цепной тары в соответствии с изобретением. В другом предпочтительном конкретном варианте осуществления в соответствии с настоящим изобретением степень заполнения армирующими волокнами в запечатанной упаковке составляет по меньшей мере 75%. Еще в одном предпочтительном конкретном варианте осуществления в соответствии с изобретением армирующие волокна являются стальными волокнами. Под дисперсно-армированным бетоном в данном описании понимаются все твердеющие материалы, снабженные армирующими волокнами, такими как стальные волокна, стекловолокна и синтетические волокна, такие как полипропиленовые волокна, для улучшения свойств затвердевающего материала. Изобретение также относится к цепной таре, состоящей из некоторого количества запечатанных упаковок в соответствии с настоящим изобретением. В предпочтительном конкретном варианте осуществления цепной тары в соответствии с настоящим изобретением упаковки соединены друг с другом. Еще в одном предпочтительном конкретном варианте осуществления цепной тары в соответствии с настоящим изобретением упаковки соединены в линию друг с другом. Значительное преимущество такой цепной тары в соответствии с настоящим изобретением состоит в том, что теперь обеспечивается возможность очень простой подачи точного количества армирующих волокон в смесительный бункер или бетономешалку. Подача точного количества армирующих волокон, таких как стальные волокна, исключительно трудна. Безусловно, это тот случай, когда операцию смешивания проводят прямо на строительной площадке. Уже предложены многочисленные решения, например, в таких документах, как ЕР-А 522029 (WO 91/14551), ЕР-А-499572, ЕР-А 499573, DE 29714704U, DE-A-3412216, DE-А 4427156, FR-A-2672045, а также во многих других патентных документах. Недостатком этих известных технических решений является то, что для осуществления их всех требуется довольно сложная дозирующая машина или взвешивающая машина. Другой их недостаток заключается в том,что дозирование или взвешивание армирующих волокон в бетоносмесительной установке или на строительной площадке является хлопотной и времяемкой операцией. Благодаря использованию такой цепной тары в соответствии с настоящим изобретением теперь обеспечивается возможность очень про 3 стой подачи точного количества армирующих волокон в смесительный бункер или бетономешалку. Теперь также обеспечивается возможность подачи правильного, вполне определенного количества армирующих волокон в запечатанных упаковках, таких как пакеты, во время изготовления армирующих волокон. Это дает возможность подавать точное количество армирующих волокон в смесительный бункер посредством ленты транспортера, системы валков или аналогичного подающего устройства, в котором прежние операции дозирования или взвешивания заменены операцией измерения длины непрерывной цепной тары или операцией подсчета количества упаковок, подаваемых в смесительный бункер. Дальнейшее пояснение изобретения приведено в нижеследующем описании со ссылками на прилагаемые чертежи. Фиг. 1 и 2 - условные изображения в перспективе запечатанных упаковок волокон и частей цепной тары в соответствии с изобретением. На фиг. 1 показана цепная тара в соответствии с изобретением, обозначенная как единое целое позицией 1. Эта цепная тара состоит из большого количества пакетов 2, которые соединены друг с другом. Пакеты 2 могут быть изготовлены из материала, структура которого может разрушаться в строительном растворе или бетоне. Пакеты или упаковки 2 полностью запечатаны. Как уже упоминалось выше, уже известно смешивание в бетоне ингредиентов, хранящихся в пакетах, которые изготовлены, например, из целлюлозы и структура которых разрушается в воде. Для пакетов 2 предпочтительно используют фольгу на основе целлюлозы; такую фольгу можно использовать в качестве материала основы для бумаги, возможно такой, которая известна в бумажной промышленности, с добавкой водорастворимого клея и наполнителей, которые безвредны для бетона. Пакеты можно, например, склеить друг с другом и запечатать посредством водорастворимого термоклея. Но ясно, что во время обычного смешивания можно использовать даже фольгу, структура которой разрушается в воде бетона. Армирующие волокна, упакованные в пакеты 2, обозначены на фиг. 1 позицией 3. Армирующие волокна 3 могут быть изготовлены из материалов любых сортов. Это зависит от потребностей в необходимых волокнах и от дисперсно-армированного бетона, подлежащего армированию. В предпочтительном варианте используют стальные армирующие волокна,которые среди прочих марок поставляет Заявитель данной заявки "N.V. Bekaert S.A." под торговой маркой DRAMIX. В большинстве случаев используют стальные волокна 3, выдерживающие усилие растяжения, например, находящееся в диапазоне между 500 и 3000 Н/мм 2. 4 Используемые волокна могут быть, например, прямыми. Это самая простая и самая дешевая разновидность армирующих волокон,которую можно использовать для армирования. Армирующие волокна предпочтительно имеют форму, которая делает довольно трудным вытаскивание их из материала затвердевшего бетона посредством растягивающей нагрузки. С этой целью волокна делают, например, волнистыми или имеющими поверхность поперечного сечения, изменяющуюся вдоль длины. В случае стальных волокон, толщина или диаметр предпочтительно изменяется от 0,15 до 1,2 мм. Отношение длины к диаметру для стальных волокон - по практическим и экономическим причинам - в большинстве случае находится в диапазоне между 10 и 200, а в предпочтительном варианте имеет минимальное значение, равное 40. В случае непрямых волокон, их длина представляет собой расстояние по прямой между концами этих волокон, тогда как диаметр волокон,который изменяется вдоль их длины, определяется как средний диаметр по всей длине. Как показано на фиг. 1, армирующие волокна 3 предпочтительно расположены, по существу, во взаимно параллельном положении в пакете 2. В случае стальных волокон, общее количество волокон, приходящееся на пакет 2,изменяется в диапазоне от 100 г до 2 кг. Можно также без каких-либо проблем использовать пакеты, весящие больше 2 кг. Упаковку и взвешивание стальных волокон, таких как описанные выше, можно проводить на той же технологической линии, где действительно изготавливают стальные волокна,или в другом месте, отделенном от того, где действительно изготавливают стальные волокна. Например, стальные волокна 3 можно помещать в их основное - взаимно параллельное положение посредством магнитных сил. В предпочтительном варианте длина стальных волокон 3 практически идентична длине пакета 2, и стальные волокна 3 располагаются в направлении длины пакета 2. Цепная тара 1 предпочтительно состоит из пакетов 2,которые соединены в линию. Можно также гарантировать, что длина стальных волокон 3 будет практически идентична ширине пакетов 2 и что волокна 3 расположатся в направлении ширины пакета 2. В предпочтительном варианте упаковки или пакеты 2, по существу, полностью заполнены армирующими волокнами 3, так что эти волокна 3 поддерживают свое взаимно параллельное положение во время транспортировки упаковок 2. Обнаружено, что степень заполнения,достигаемая путем помещения армирующих волокон 3 в упаковки 2, должна составлять по меньшей мере 75% для поддержания взаимно параллельного положения волокон 3 во время транспортировки упаковок 2. Под степенью заполнения понимается пропорция или отноше 5 ние между объемом армирующих волокон 3 и объемом пакета или упаковки 2. Очевидно, что цепная тара 1 в соответствии с изобретением обеспечивает теперь возможность легкой подачи такой непрерывной тары 1 в смесительный бункер с помощью простого средства транспортировки, такого как лента транспортера, позволяя вести простой подсчет количества пакетов 2 с помощью счетчика или с помощью простого измерительного устройства для измерения длины подаваемой цепной тары, чтобы легко определить вес армирующих волокон 3, подаваемых в смесительный бункер. На фиг. 2 показана цепная тара 1, в которой упаковки или пакеты 2 соединены одной своей стороной с лентой или полосой 4. Полоса 4 также может быть заменена проводом, кордом и т.п. Полоса 4 изготовлена из материала,структура которого разрушается в бетоне, подлежащем армированию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запечатанная упаковка (2) армирующих волокон, состоящая из материала, структура которого разрушается в дисперсноармированном бетоне, причем армирующие волокна (3) присутствуют в ненапряженной 6 форме в этой упаковке (2), отличающаяся тем,что армирующие волокна (3) уложены, по существу, во взаимно параллельном положении в этой упаковке (2). 2. Упаковка по п.1, отличающаяся тем, что длина армирующих волокон (3), по существу,соответствует длине упаковки (2), и тем, что эти волокна расположены в направлении длины упаковки. 3. Упаковка по п.1, отличающаяся тем, что длина армирующих волокон (3), по существу,соответствует ширине упаковки (2), и тем, что эти волокна расположены в направлении ширины упаковки (2). 4. Упаковка по п.2 или 3, отличающаяся тем, что степень заполнения армирующими волокнами (3) составляет по меньшей мере 75%. 5. Упаковка по одному или нескольким пп.1-4, отличающаяся тем, что армирующие волокна (3) изготовлены из стали. 6. Цепная тара, содержащая некоторое количество запечатанных упаковок по любому одному или нескольким из пп.1-5. 7. Цепная тара по п.6, отличающаяся тем,что упаковки (2) соединены друг с другом. 8. Цепная тара по п.7, отличающаяся тем,что упаковки соединены в линию друг с другом.
