Пачка для курительных изделий
Формула / Реферат
1. Пачка для курительных изделий, имеющая основную часть (4) и шарнирную крышку (5), каждая из которых включает соответствующую переднюю (12, 22), заднюю (13, 23) и противоположные боковые панели (11А, 11В, 21А, 21В), причем задняя панель (23) крышки (5) присоединена с возможностью поворота к задней панели (13) основной части (4), а по меньше мере одна боковая панель (21А, 21В) крышки (5) снабжена внутренним язычком (201А, 201В), проходящим, по существу, в одной плоскости с боковой панелью (21А, 21В) крышки (5), отличающаяся тем, что внутренний язычок (201А, 201В) выполнен таким образом, что он зацепляет переднюю панель основной части, когда пачка закрыта, с оказанием сопротивления открыванию крышки.
2. Пачка по п.1, дополнительно содержащая внутренний каркас (102), присоединенный к внутренней поверхности основной части (4), причем внутренний язычок (201А, 201В) размещен между внутренним каркасом (102) и боковой панелью (11А, 11В) основной части, когда пачка закрыта.
3. Пачка по п.1 или 2, в которой внутренний язычок (201А, 201В) снабжен уголком (210А, 210В) для зацепления передней панели (12) основной части, когда пачка закрыта, чтобы оказывать сопротивление открыванию крышки (5), и изогнутым краем, отходящим от указанного уголка (210А, 210В) и имеющим форму, позволяющую ему, по существу, не задевать переднюю панель (12) основной части при открывании крышки.
4. Пачка по любому из пп.1-3, в которой внутренний язычок (201А, 201В), расположенный в одной плоскости с боковой панелью (21А, 21В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднею панель (12) основной части в диапазоне 0,3-3 мм.
5. Пачка по п.4, в которой внутренний язычок (201А, 201В), расположенный в одной плоскости с боковой панелью (21А, 21В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднюю панель (12) основной части в диапазоне 0,5-2 мм.
6. Пачка по п.5, в которой внутренний язычок (201А, 201В), расположенный в одной плоскости с боковой панелью (21А, 21В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднюю панель (12) основной части, размер которого составляет приблизительно 1 мм.

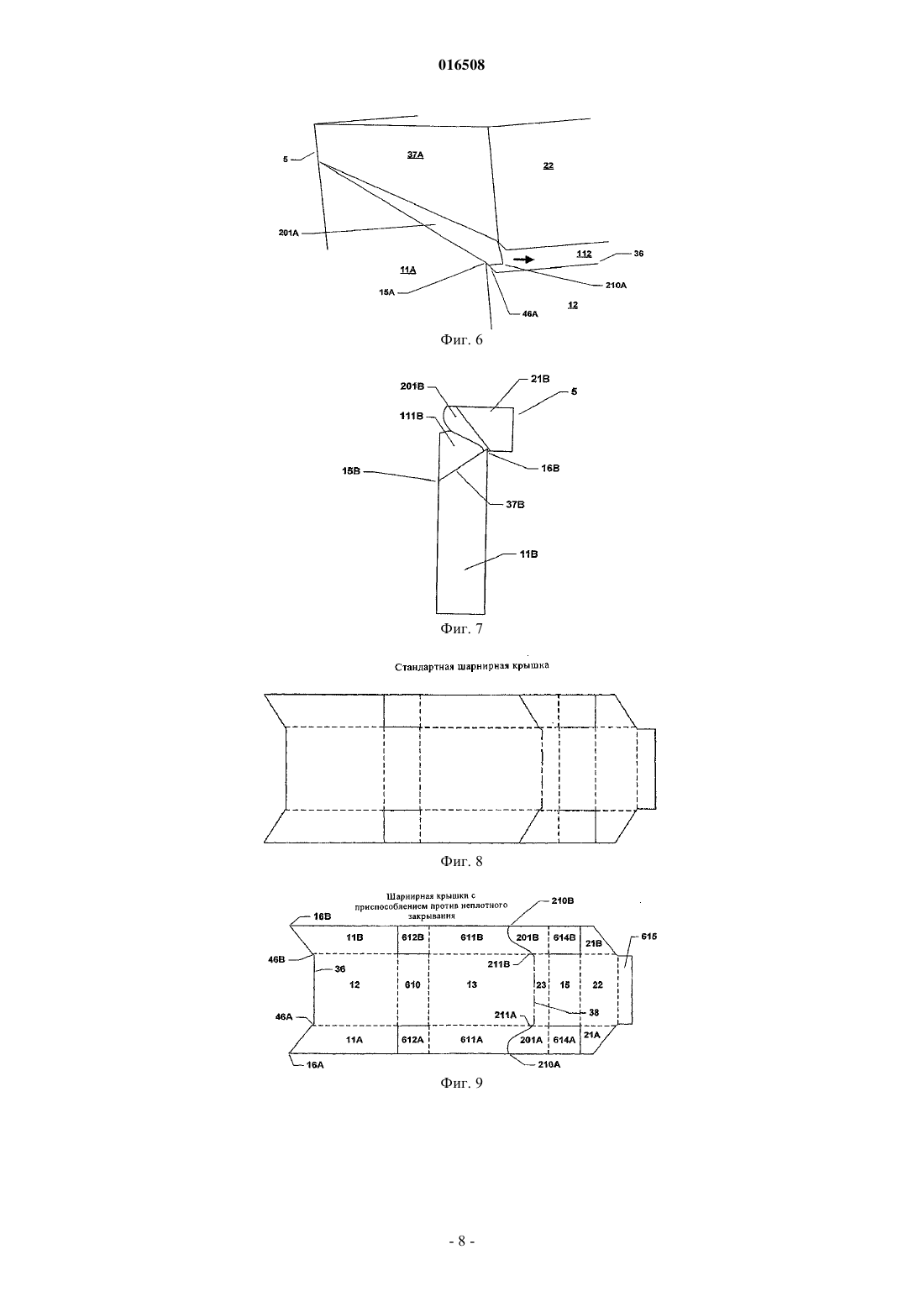

7. Пачка по любому из пп.1-6, в которой передняя панель (12) основной части продолжается по диагонали вверх, примыкая к боковой панели (11А, 11В), причем передняя панель (12) зацепляется внутренним язычком (201А, 201В), а диагональное удлинение служит для отклонения внутреннего язычка (201А, 201В) вовнутрь при закрывании крышки (5).
8. Пачка по п.7, в которой диагональное удлинение (46А, 46В) имеет продолжение (37А, 37В) под тем же углом, что и угол диагонали, образующей верхний край (36) боковой панели основной части (4).

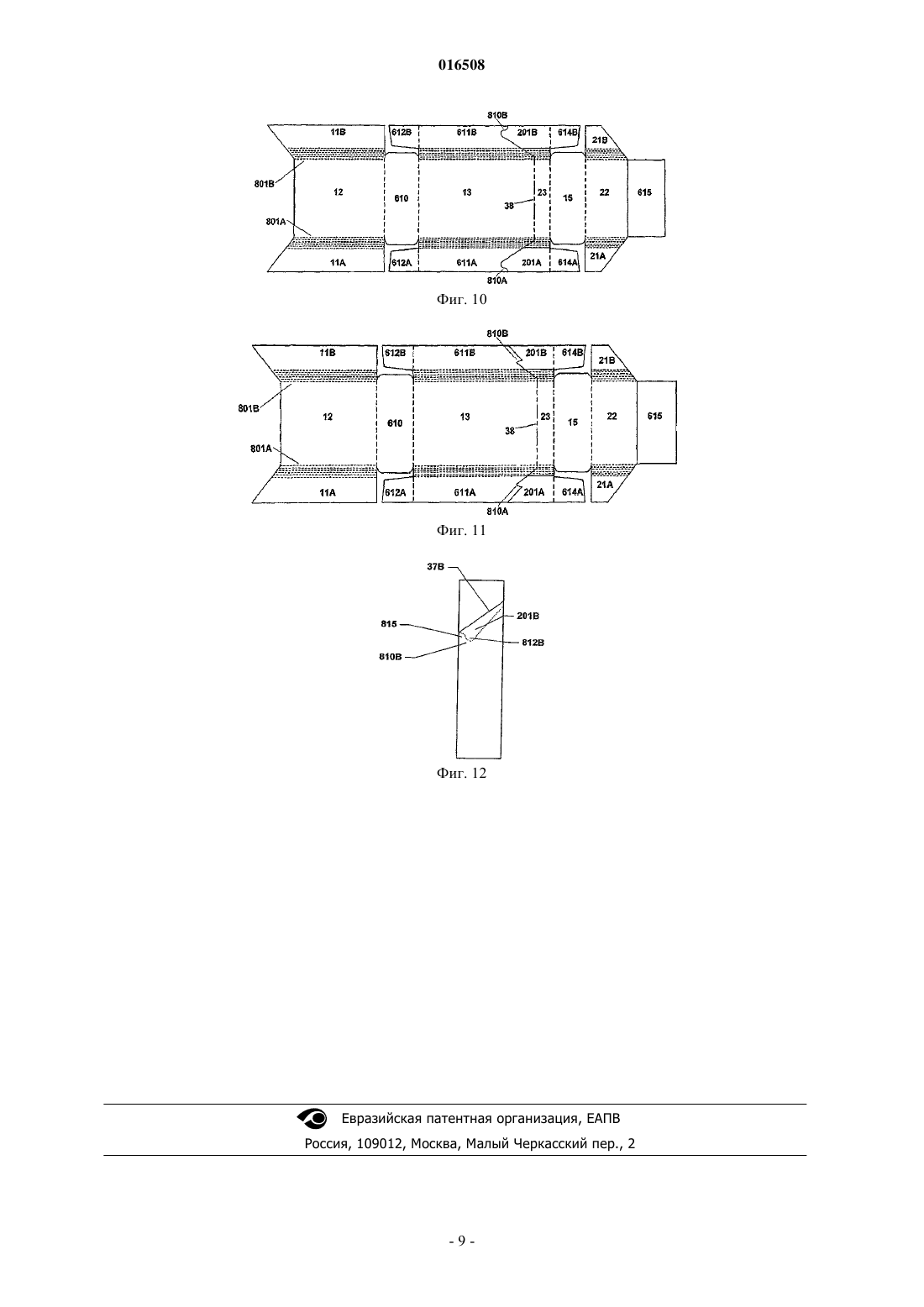

9. Пачка по любому из предшествующих пунктов, в которой участок (211А, 211В) внутреннего язычка (201А, 201В), примыкающий к задней стороне (23) крышки (5), продолжается вниз и в пределах боковой панели (11А, 11В) основной части (4), примыкающей к задней стороне пачки.
10. Пачка по любому из предшествующих пунктов, в которой внутренний язычок (201А, 201В) выполнен из материала, отогнутого от задней панели (23) крышки (5).
11. Пачка по любому из предшествующих пунктов, в которой каждая из двух боковых панелей (21А, 21В) крышки (5) снабжена внутренним язычком, чтобы оказывать сопротивление открыванию крышки, когда пачка закрыта.

Текст
ПАЧКА ДЛЯ КУРИТЕЛЬНЫХ ИЗДЕЛИЙ В настоящем изобретении описана пачка (1) с шарнирной крышкой для курительных изделий,например для сигарет. Пачка имеет основную часть (4) и крышку (5), содержащие соответствующие передние (12, 22), задние (13, 23) и противоположные боковые панели (11A, 11B, 21A, 21B). Задняя панель крышки (3) присоединена шарнирно к задней панели основной части. По меньшей мере одна боковая панель крышки снабжена внутренним язычком (201A, 201B), продолжающимся, по существу, в одной плоскости с боковой панелью крышки, зацепляя переднюю панель основной части, когда пачка закрыта, с оказанием сопротивления открыванию крышки. 016508 Настоящее изобретение относится к пачке для курительных изделий, таких как сигареты. Обычно сигареты продаются в картонной коробке с шарнирной крышкой (ШК) или пачке, изготовленной из картона или другого подобного материала. Пачка с ШК обычно снабжена прозрачной наружной целлофановой оберткой. Затем пользователь удаляет эту обертку, чтобы получить доступ к сигаретам или другим курительным изделиям, содержащимся в пачке. Пачка с ШК обычно обладает прямоугольной формой и содержит основную часть (корпус) и участок крышки, присоединенные друг к другу шарнирно. Основная часть содержит противоположные переднюю и заднюю панели, две противоположные боковые панели и нижнюю панель, а крышка содержит противоположные переднюю и заднюю панели, две противоположные боковые панели и верхнюю панель, противоположную нижней панели основной части. Задние панели крышки и основной части присоединены друг к другу посредством шарнирного соединения. Боковые панели и передняя панель основной части примыкают к соответствующим боковым и передней панели крышки, когда крышка закрыта. Линия шарнира между задними панелями в основном выше (около верхней части пачки), чем линия примыкания между передними панелями, так что линии примыкания между боковыми панелями крышки и основной части наклонены по диагонали вниз к передней стороне пачки. Пачки с ШК обычно снабжена внутренним каркасом (вкладышем), который приклеен к внутренней стороне основной части пачки. Внутренний каркас обычно имеет переднюю панель и противоположные боковые панели, которые продолжаются после линии примыкания между основной частью и крышкой. Поэтому, если крышка не изготовлена точно в соответствии с основной частью пачки, внутренний каркас защищает изделие внутри пачки. Одной известной проблемой с существующими пачками с ШК является то, что крышка не всегда остается полностью закрытой, особенно после удаления целлофановой обертки. Чаще всего крышка пачки может быть приоткрыта, хотя в крайних случаях крышка может быть откинута, т.е. полностью открыта. Эту тенденцию иногда называют неплотным закрыванием. Такое неплотное закрывание может способствовать нежелательному проникновению в пачку или выходу из пачки, например, влаги, что ведет к пересыханию табака сигареты. Если крышка очень ослабла, существует риск того, что часть содержимого может выпасть, когда пачку поднимают. Кроме того, пачка с неправильно закрытой крышкой на вид кажется пачкой низкого качества. Неплотное закрывание становится все большей проблемой, по мере того, как сигареты или другие курительные изделия расходуются из пачки. Это вызвано двумя основными причинами. Во-первых, перемещению крышки может препятствовать фрикционное зацепление с внутренним каркасом. Однако это фрикционное зацепление в основном уменьшено за счет многократного открывания и закрывания крышки (для получения доступа к изделиям в пачке), например, по мере того, как картон пачки изнашивается и/или изгибается. Во-вторых, пачка обычно сконструирована таким образом, что имеется некоторое задевание (обычно меньше 1 мм) между изделиям в пачке (когда она полная) и крышкой при открывании крышки. Другими словами, открывание крышки полной пачки сигарет требует незначительного временного сжатия некоторых сигарет в пачке. Однако после того как некоторые сигареты вынуты из пачки,появляется пространство для перемещения оставшихся сигарет, по меньше мере частично, к задней стороне пачки, тем самым устраняется какое-либо задевание между сигаретами и крышкой при открывании крышки. В патенте US 5904244 описана картонная коробка с шарнирной крышкой для сигарет со средством закрывания, помогающим удерживать пачку закрытой. Средство закрывания содержит внутренние боковые язычки, которые продолжаются вверх от боковых стенок основной части пачки для зацепления внутренних боковых язычков внутри крышки пачки. Другой известный механизм для предотвращения неплотного закрывания состоит в обеспечении направленных наружу лепестков или ушек на внутреннем каркасе, причем этот механизм продолжается над основной частью пачки. Лепестки фрикционно зацепляют крышку при ее закрывании, и, тем самым, способствуют удержанию крышки на месте для предотвращения неплотного закрывания. Пример таких ушек можно видеть в описании документа WO 96/09230. Однако такие лепестки не всегда эффективны, и иногда они могут вызывать смятие внутреннего каркаса (который может быть выполнен из менее жесткого материала, чем основная часть пачки). В DE 1078934 предлагается пачка для курительных изделий с шарнирной крышкой. Пачка имеет основную часть (корпус) и шарнирную крышку, каждая из которых включает соответствующую переднюю, заднюю и противоположные боковые панели. Задняя панель крышки присоединена с возможностью поворота к задней панели основной части. По меньше мере одна боковая панель крышки снабжена внутренним язычком, проходящим по существу в одной плоскости с боковой панелью крышки с возможностью оказания сопротивления открыванию крышки. Тем самым внутренний язычок служит как механизм против неплотного закрывания, чтобы гарантировать, что пачка остается правильно закрытой. Настоящее изобретение отличается тем, что внутренний язычок зацепляет переднюю панель основной части, когда пачка закрыта, с оказанием сопротивления открыванию крышки. В одном варианте осуществления пачка дополнительно содержит внутренний каркас, присоединенный к внутренней стороне основной части. Внутренний язычок размещается между внутренним карка-1 016508 сом и боковой панелью основной части при закрывании пачки. Эта конфигурация между внутренним каркасом и боковой панелью основной части помогает избежать того, чтобы внутренний язычок искривился или согнулся. Кроме того, трение между внутренним язычком и внутренним каркасом и боковой панелью помогает оказывать сопротивление при открывании пачки. В еще одном варианте осуществления внутренний язычок может иметь область наложения с передней панелью основной части, причем область наложения составляет в диапазоне 0,3-3 мм или более конкретно 0,5-2 мм, например приблизительно 1 мм. В других вариантах осуществления возможна другая степень наложения, если это применимо. В одном варианте осуществления внутренний язычок предусмотрен с уголком для зацепления передней панели основной части при закрывании пачки, чтобы оказывать сопротивление открыванию крышки. Внутренний язычок дополнительно предусмотрен с изогнутым краем, продолжающимся от этого уголка. Изогнутому краю придана форма, которая позволяет, по существу, не задевать переднюю панель основной части при открывании крышки. Поэтому, когда преодолено исходное сопротивление открыванию крышки и уголок отцеплен от передней панели, крышку затем можно открыть далее без значительного дополнительного сопротивления со стороны внутреннего язычка. В еще одном варианте осуществления участок внутреннего язычка, примыкающий к задней стороне крышки пачки, продолжается вниз и в пределах боковой панели основной части, примыкая к задней стороне пачки. Эта конфигурация помогает направлять внутренний язычок внутрь основной части пачки при закрывании пачки из положения, в котором он затем может зацеплять переднюю панель основной части. В другом варианте осуществления передняя панель основной части продолжается по диагонали вверх, примыкая к боковой панели, причем передняя панель зацепляется внутренним язычком. (В одном конкретном варианте осуществления диагональное продолжение содержит удлинение под тем же самым углом диагонали, образуя верхний край боковой панели основной части). Диагональное продолжение позволяет отклонять внутренний язычок вовнутрь при закрывании крышки. Это помогает преодолеть зацепление между внутренним язычком и передней панелью при закрывании пачки, а также помогает направить внутренний язычок в соответствующее положение между боковой панелью и внутренним каркасом. В одном варианте осуществления внутренний язычок выполнен из материала, отогнутого от задней панели крышки, например, путем модификации панели, которая уже присутствует во многих существующих пачках с ШК (хотя в обычных пачках с ШК эта панель полностью размещена внутри крышки). Соответственно, относительно легко изготовить пачку с таким внутренним язычком, используя существующее оборудование. В одном варианте осуществления каждая из двух боковых панелей крышки снабжена внутренним язычком для зацепления передней панели основной части, чтобы оказывать сопротивление при открывании крышки, когда пачка закрыта. В основном два внутренних язычка одинаковы, чтобы обеспечить симметричное сопротивление, и они оба могут обладать любыми из описанных выше особенностей. В другом варианте осуществления настоящего изобретения предлагается заготовка для изготовления такой пачки с шарнирной крышкой. Такая заготовка может быть выполнена путем модификации заготовки для обычной пачки с ШК так, чтобы были изменены размер и форма некоторых панелей в заготовке (вместе с общим размером и формой заготовки). Различные варианты осуществления настоящего изобретения описаны далее только в качестве примера со ссылкой на следующие чертежи: на фиг. 1 А и 1 Б показана общая конфигурация пачки с шарнирной крышкой; на фиг. 2 показан более детально вид спереди пачки с шарнирной крышкой по одному варианту осуществления настоящего изобретения; на фиг. 3 показан вид спереди пачки с шарнирной крышкой по фиг. 2, но без крышки; на фиг. 4 показан вид сбоку пачки с шарнирной крышкой по фиг. 2 с открытой крышкой; на фиг. 5 показан вид сбоку пачки с шарнирной крышкой по фиг. 2 с закрытой крышкой; на фиг. 6 показана детально пачка с шарнирной крышкой по фиг. 2 при закрывании крышки; на фиг. 7 показан вид сбоку пачки с шарнирной крышкой по фиг. 2 с наполовину открытой крышкой; на фиг. 8 показана заготовка для обычной пачки с шарнирной крышкой; на фиг. 9 показана заготовка для пачки с шарнирной крышкой по одному варианту осуществления настоящего изобретения. На фиг. 1 А и 1 Б показана общая конфигурация пачки 1 с шарнирной крышкой (ШК). Пачка с ШК в основном обладает прямоугольной формой и имеет основную часть 4 и участок 5 крышки, присоединенные друг к другу шарнирно. Основная часть включает противоположные переднюю панель 12 и заднюю панель 13, две противоположные боковые панели 11A, 11 В и нижнюю панель (не показана на фиг. 1 А и 1 Б). Крышка включает противоположные переднюю панель 22 и заднюю панель 23, две противоположные боковые панели 21A, 21 В (совмещенные с боковыми панелями 11 А и 11 В основной части соответственно) и верхнюю панель 15, противоположную нижней панели крышки. Задняя панель 13 основной час-2 016508 ти и задняя панель 23 крышки соединены друг с другом по линии 38 шарнира (поворота), которая в основном параллельна нижней части пачки. Когда пачка закрыта, передняя панель 12 основной части примыкает к передней панели 22 крышки вдоль линии 36, которая в основном параллельна нижней части пачки. Боковые панели 11 А, 11 В основной части примыкают к соответствующим боковым панелям 21 А, 21 В крышки вдоль линий 37 А и 37 В соответственно. Линия 38 шарнира в основном выше (около верхней части пачки), чем линия 36 примыкания между передними панелями основной части и крышки, так что линии 37 А, 37 В примыкания между боковыми панелями крышки и основной части имеют уклон по диагонали вниз к передней стороне пачки. При открывании пачки участок 5 крышки вращается вокруг линии 38 шарнира. При этом передняя панель 22 крышки отделяется от передней панели 12 основной части, и аналогично для боковых панелей,тем самым, обеспечивается доступ к содержимому пачки 1 с ШК. На фиг. 2 показана более детально передняя часть пачки с ШК по одному варианту осуществления настоящего изобретения. Как можно видеть по фиг. 2, центральный участок линии 36 примыкания между передней панелью 12 основной части и передней панелью 22 крышки горизонтален (параллелен нижней части пачки). Однако передняя панель 12 основной части и передняя панель 22 крышки обладают такой формой, чтобы два конца линии 36 примыкания (т.е. около краев с боковыми панелями) были повернуты по диагонали вверх к верхней части пачки, как указано линейными сегментами 46 А и 46 В. В одном варианте осуществления линия 46 А является продолжением линии 37 А на боковой стороне панели, и, аналогично, линия 46 В является продолжением линии 37 В. Другими словами, угол отклонения для линии 46 А (по отношению к вертикали или к горизонтали) тот же, что и для линии 37 А, и угол отклонения для линии 46 В тот же, что и для линии 37 В. Другая возможность состоит в том, что угол отклонения для линии 46 А по отношению к вертикали более острый, чем для линии 37 А (аналогично для линии 46 В). В одном варианте осуществления длина линий 46 А и 46 В составляет в диапазоне 1-3 мм, например приблизительно 2 мм, и угол отклонения линий 46 А и 46 В относительно линии 36 составляет в диапазоне от 30 до 60, например приблизительно 40. Очевидно, что в других вариантах осуществления может быть другая длина и/или угол отклонения для линий 46 А и 46 В. Например, угол для линий 46 А и 46 В различен в зависимости от длины крышки (короткая крышка или удлиненная крышка) и формата пачки. На фиг. 3 показана пачка с ШК по фиг. 2 без крышки 5. При этом виден внутренний каркас 102 пачки. Внутренний каркас в основном содержит переднюю панель 112 и две противоположные боковые панели 111 А, 111 В (боковая панель 111 В каркаса показана на фиг. 4 А; противоположная боковая панель 111 А на этих чертежах не видна). Внутренний каркас обычно присоединен к основной части 4 пачки путем использования адгезива для приклеивания передней панели 112 внутреннего каркаса к внутренней поверхности передней панели 12 основной части. Кроме того, боковые панели 111 А и 111 В внутреннего каркаса обычно приклеены к внутренней поверхности соответствующих боковых панелей (11 А и 11 В соответственно) основной части 4. Передняя панель 112 и боковые панели 111 А, 111 В внутреннего каркаса 102 продолжаются над основной частью 4 пачки с ШК. Одним из соображений для введения внутреннего каркаса 102 является то,что из-за производственного допуска передняя панель 12 основной части может не примыкать точно к передней панели 22 крышки; другими словами, может существовать небольшой зазор у линии 36 примыкания. Аналогично, может существовать небольшой зазор у линии 37 А примыкания между боковой панелью 11 А основной части и боковой панелью 21 А крышки и/или у линии 37 В примыкания между боковой панелью 11 В основной части и боковой панелью 21 В крышки. Следовательно, внутренний каркас 102 служит в качестве заднего защитного слоя для любого такого зазора вдоль линий 36, 37 А и/или 37 В примыкания. Кроме того, внутренний каркас защищает сигареты или другие курительные изделия внутри пачки с ШК, чтобы они не были видны, что ухудшило бы внешний вид изделия. Внутренний каркас также служит в качестве барьера для проникновения в/выхода из пачки, повышает прочность пачки (особенно при приклеивании к основной части) и помогает удерживать крышку закрытой. На фиг. 4 показана пачка с ШК по одному варианту осуществления настоящего изобретения с открытой крышкой 5. Можно видеть, что крышка содержит изогнутое удлинение или язычок 201 В, который продолжается за пределы боковой панели 21 В крышки. Противоположная боковая панель 21 А крышки также предусмотрена с таким изогнутым удлинением 201 А (не видно на фиг. 4). На фиг. 5 показана пачка с ШК по фиг. 4 с закрытой крышкой. Когда крышка 5 закрыта, язычок 201 В проскальзывает между боковой панелью 11 В основной части и боковой панелью 111 В внутреннего каркаса, аналогично для язычка на противоположной стороне пачки. Положение язычка 201 В за пределами боковой панели 11 В показано штриховой линией на фиг. 5. Размер и форма язычка 201 В такие, чтобы уголок 210 В язычка находился несколько ниже уголка 15 В основной части 4 пачки с ШК. (Уголок 15 В представляет собой точку, в которой верхняя часть передней панели 12 основной части пересекается верхней частью боковой панели 11 В основной части; это также соответствует точке пересечения линии 46 В и линии 37 В). Это наложение передней панели 12 основной части и язычка 201 В обеспечивает сопротивление при открывании крышки 5. Соответственно,язычок 201 В служит в качестве механизма против неплотного закрывания участка 5 крышки относитель-3 016508 но нижнего участка 4. Степень наложения между передней панелью 12 основной части и язычком 201 В соответствует приблизительно 1 мм, хотя оно может быть другим для разных вариантов осуществления. Такое наложение позволяет открывать пачку с ШК при условии, что пачка с ШК в основном изготовлена из относительно податливого материала, такого как картон. В частности, когда потребитель прикладывает соответствующее усилие, пачка с ШК несколько деформируется, чтобы язычок 201 В расцепился с передней панелью, тем самым, позволяя открыть крышку. Степень деформации насколько мала, что пачка упруго возвращается к исходной конфигурации после того, как крышка открыта. Аналогично, возникает временная деформация, когда крышку закрывают повторно, тем самым, позволяя язычку 201 В вернуться в положение, показанное на фиг. 5 (при этом механизм против неплотного закрывания крышки также возвращается в исходное состояние). Упругой деформации пачки с ШК при открывании и закрывании крышки способствуют повернутые кверху концы 46 А, 46 В линии 36. Таким образом, основной участок верхней части передней панели основной части, как указано посредством линии 36, ниже, чем угловой участок верхней части передней панели основной части у уголка 15 В. При попытке открыть пачку с ШК язычок 201 В направляется боковой панелью 11 В и передней стенкой 12 основной части, примыкающей к уголку 15 В, чтобы он отклонился вовнутрь, в направлении области, в которой верхняя часть передней панели ниже (соответственно линии 36). Затем язычок 201 В уже не задевает переднюю панель 12 основной части, тем самым, позволяя открыть крышку. Повернутые кверху концы передней панели 36 основной части также способствуют закрыванию крышки 5, как показано на фиг. 6. Таким образом, когда крышка 5 почти закрыта, край язычка 201 А,примыкающий к уголку 210 А, соприкасается с уголком 15 А, у которого верхняя часть передней панели 12 основной части присоединяется к верхней части боковой панели 11 А основной части. По мере того как крышка опускается, уклон по диалогнали линии 46 А меняется, при этом уголок 210 А язычка 201 А протолкивает несколько внутрь, в направлении, показанном стрелкой, за пределы плоскости боковых панелей 11 А и 37 А. При этом уголок 210 А перемещается от самой высокой части передней панели 12 основной части к нижнему участку, соответствующему линии 36, тем самым, обеспечивая, чтобы язычок 201 А не задевал переднюю панель 12 основной части, не требуя чрезмерного усилия со стороны потребителя. Язычок 201 А затем может упруго вернуться к своей исходной плоскостной конфигурации, чему также способствует размещение язычка 201 А между боковой панелью 11 А основной части и боковой панелью 111 А внутреннего каркаса (не показано). Наконец, когда крышка закрыта полностью, язычок 201 А находится вновь в конфигурации, предотвращающей неплотное закрывание, показанной на фиг. 5. На фиг. 7 показана пачка с ШК по одному варианту осуществления настоящего изобретения с полуоткрытой крышкой 5. Верхний уголок 16 В боковой панели 11 В основной части, примыкающей к задней панели 13 основной части, расположен на более высоком уровне (т.е. с наложением) относительно нижнего уголка 211 В язычка 201 В, примыкающего к линии 38 шарнира (см. также фиг. 5). В одном варианте осуществления область наложения составляет в диапазоне от 0,5 мм до 2,5 мм, например, приблизительно 1 мм. Очевидно, что в других вариантах осуществления может быть другая степень наложения. Наложение помогает обеспечить, чтобы при закрывании крышки язычок 201 В был размещен внутри (а не снаружи) боковой панели 11 В основной части. Хотя без наложения, когда крышка открыта полностью (как показано на фиг. 4), нижний уголок 211 В участка язычка остается около верхнего уголка 16 В боковой панели 11 В основной части. Это ограничивает возможность значительного относительного перемещения между ними. Соответственно, когда крышка начинает закрываться, положение уголка 211 В внутри уголка 16 В сохраняется, причем затем остальная часть язычка 201 В проходит внутрь боковой стенки 11 В, что обеспечивает действие механизма против неплотного закрывания. На фиг. 8 показана заготовка для обычной пачки с ШК с линиями разреза, указанными сплошными линиями, и линиями сгиба, указанными штриховыми линиями. На фиг. 9 показана заготовка для пачки с ШК по одному варианту осуществления настоящего изобретения. Очевидно, что хотя заготовка по фиг. 9 содержит тот же набор панелей, что и заготовка по фиг. 8, и может быть собрана с использованием тех же разрезов и сгибов, форма этой заготовки в целом плюс форма тех же панелей в пределах заготовки отличается для фиг. 9 по сравнению с фиг. 8. На обоих чертежах 8 и 9 показаны одни и те же дополнительные панели, которые не описаны выше. Эти дополнительные панели отгибаются за другие панели, за исключением панели 610, которая образует нижнюю часть пачки. Таким образом, панель 615 отгибается назад за переднюю панель 22 крышки; боковые панели 612 А и 612 В основания загибаются поверх нижней части пачки; боковые внутренние панели 611 А и 611 В приклеиваются внутри боковых панелей 11 А и 11 В; и верхние панели 614 А и 614 В крышки загибаются под панель 15 крышки. Отметьте, что язычки 201 А и 201 В присоединены к верхним панелям 614 А и 614 В крышки соответственно. Далее указаны основные отличия между заготовкой по фиг. 8 и заготовкой по фиг. 9: а) на заготовке по фиг. 8 панели, соответствующие язычкам 201 А и 201 В, обладают одинаковым протяжением с соответствующими боковыми панелями 21 А и 21 В крышки соответственно, поскольку на заготовке по фиг. 9 язычки 201 А и 201 В больше, чем соответствующие боковые панели 21 А и 21 В-4 016508 крышки соответственно. Соответственно, на заготовке по фиг. 8 панели, соответствующие язычкам 201 А и 201 В, не продолжаются ниже боковых панелей 21 А и 21 В крышки и, следовательно, в отличие от заготовки по фиг. 9 не зацепляют переднюю панель 12 и/или соответствующие боковые панели 11 А и 11 В основной части, чтобы обеспечить какой-либо механизм против неплотного закрывания. Отметьте также,что поскольку язычки 201 А и 201 В по фиг. 9 больше, чем соответствующие боковые панели 21 А и 21 В крышки, соответственно, при сборке пачки, поверхность фольги боковой панели 21 А крышки может быть использована для приклеивания к язычку 201 А, и вся поверхность боковой панели 21 В крышки может быть использована для приклеивания к язычку 201 В. (Это ситуация, противоположная вышеупомянутому патенту US 5904244, в котором внутренние боковые язычки для крышки уменьшены по размеру по сравнению с (наружными) боковыми панелями крышки); б) на заготовке по фиг. 9 верхние части боковых панелей 11 А и 11 В основной части удлинены по сравнению с заготовкой по фиг. 8, как указано уголками 16 А и 16 В. Эти удлиненные боковые панели действуют в качестве направляющих, способствующих удержанию язычков 201 А и 201 В внутри основной части пачки; в) на заготовке по фиг. 9 диагональный разрез на верхних частях боковых панелей 11 А и 11 В основной части продолжается в переднюю панель основной части пачки, как указано линиями 46 А и 46 В. Эти удлинения вверх на краях передней панели 12 основной части помогают удерживать язычки 201 А и 201 В в закрытом положении для обеспечения механизма против неплотного закрывания, но позволяют открыть крышку, если язычки 201 А и 201 В несколько отогнуты вовнутрь. И, наоборот, при закрывании крышки удлинения вверх толкают язычки 201 А и 201 В вовнутрь, чтобы они не задевали переднюю панель 12 основной части, тем самым, позволяя закрыть крышку без чрезмерного сопротивления. (Отметьте, что некоторые существующие пачки с ШК уже содержат продолжающийся диагональный разрез у верхней части боковых панелей 11 А и 11 В основной части почти вокруг передней панели основной части пачки, главным образом, из соображений эстетики). Очевидно, что поскольку заготовка по фиг. 9 обладает той же самой общей структурой, что и заготовка по фиг. 8, с точки зрения панелей, разрезов и сгибов, заводское оборудование, которое уже существует для изготовления пачек с ШК из заготовок по фиг. 8, легко может быть модифицировано для использования заготовок по фиг. 9. Хотя предлагаются различные варианты осуществления настоящего изобретения, для специалиста будет очевидно множество дополнительных изменений и модификаций. Например, хотя предлагаемый способ описан в основном для сигарет, он может быть применен для более широкого диапазона курительных изделий, например сигар. Кроме того, описанные и проиллюстрированные в настоящем документе варианты осуществления относятся к упаковкам, в которых края образованы панелями под прямым углом со скругленными краями. Однако также может быть образована упаковка любой другой формы, известной в этой области. Соответственно, объем настоящего изобретения определяется заявленной формулой изобретения и ее эквивалентами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пачка для курительных изделий, имеющая основную часть (4) и шарнирную крышку (5), каждая из которых включает соответствующую переднюю (12, 22), заднюю (13, 23) и противоположные боковые панели (11 А, 11 В, 21 А, 21 В), причем задняя панель (23) крышки (5) присоединена с возможностью поворота к задней панели (13) основной части (4), а по меньше мере одна боковая панель (21 А, 21 В) крышки(5) снабжена внутренним язычком (201 А, 201 В), проходящим, по существу, в одной плоскости с боковой панелью (21 А, 21 В) крышки (5), отличающаяся тем, что внутренний язычок (201 А, 201 В) выполнен таким образом, что он зацепляет переднюю панель основной части, когда пачка закрыта, с оказанием сопротивления открыванию крышки. 2. Пачка по п.1, дополнительно содержащая внутренний каркас (102), присоединенный к внутренней поверхности основной части (4), причем внутренний язычок (201 А, 201 В) размещен между внутренним каркасом (102) и боковой панелью (11 А, 11 В) основной части, когда пачка закрыта. 3. Пачка по п.1 или 2, в которой внутренний язычок (201 А, 201 В) снабжен уголком (210 А, 210 В) для зацепления передней панели (12) основной части, когда пачка закрыта, чтобы оказывать сопротивление открыванию крышки (5), и изогнутым краем, отходящим от указанного уголка (210 А, 210 В) и имеющим форму, позволяющую ему, по существу, не задевать переднюю панель (12) основной части при открывании крышки. 4. Пачка по любому из пп.1-3, в которой внутренний язычок (201 А, 201 В), расположенный в одной плоскости с боковой панелью (21 А, 21 В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднею панель (12) основной части в диапазоне 0,3-3 мм. 5. Пачка по п.4, в которой внутренний язычок (201 А, 201 В), расположенный в одной плоскости с боковой панелью (21 А, 21 В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднюю панель (12) основной части в диапазоне 0,5-2 мм.-5 016508 6. Пачка по п.5, в которой внутренний язычок (201 А, 201 В), расположенный в одной плоскости с боковой панелью (21 А, 21 В) крышки (5), способен зацеплять переднюю панель (12) основной части при закрывании пачки за счет наложения на переднюю панель (12) основной части, размер которого составляет приблизительно 1 мм. 7. Пачка по любому из пп.1-6, в которой передняя панель (12) основной части продолжается по диагонали вверх, примыкая к боковой панели (11 А, 11 В), причем передняя панель (12) зацепляется внутренним язычком (201 А, 201 В), а диагональное удлинение служит для отклонения внутреннего язычка (201 А,201 В) вовнутрь при закрывании крышки (5). 8. Пачка по п.7, в которой диагональное удлинение (46 А, 46 В) имеет продолжение (37 А, 37 В) под тем же углом, что и угол диагонали, образующей верхний край (36) боковой панели основной части (4). 9. Пачка по любому из предшествующих пунктов, в которой участок (211 А, 211 В) внутреннего язычка (201 А, 201 В), примыкающий к задней стороне (23) крышки (5), продолжается вниз и в пределах боковой панели (11 А, 11 В) основной части (4), примыкающей к задней стороне пачки. 10. Пачка по любому из предшествующих пунктов, в которой внутренний язычок (201 А, 201 В) выполнен из материала, отогнутого от задней панели (23) крышки (5). 11. Пачка по любому из предшествующих пунктов, в которой каждая из двух боковых панелей(21 А, 21 В) крышки (5) снабжена внутренним язычком, чтобы оказывать сопротивление открыванию крышки, когда пачка закрыта.
