Упаковка для курительных изделий

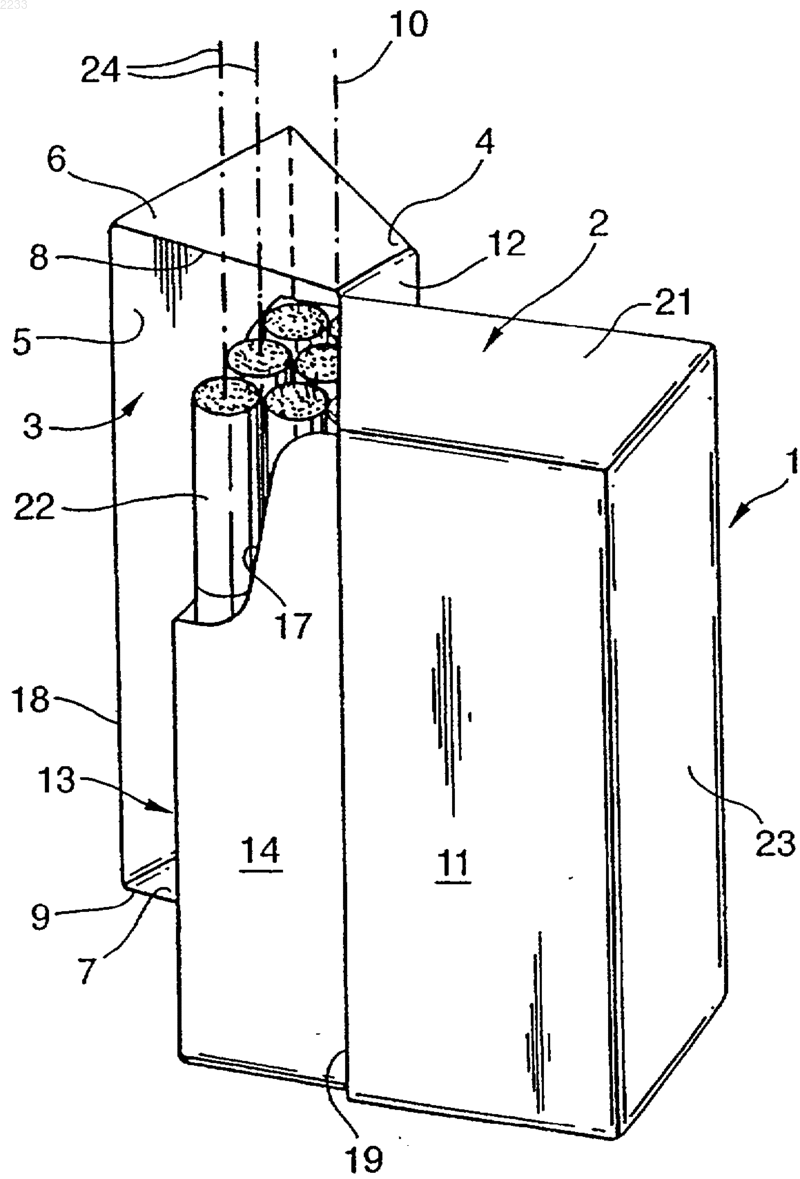

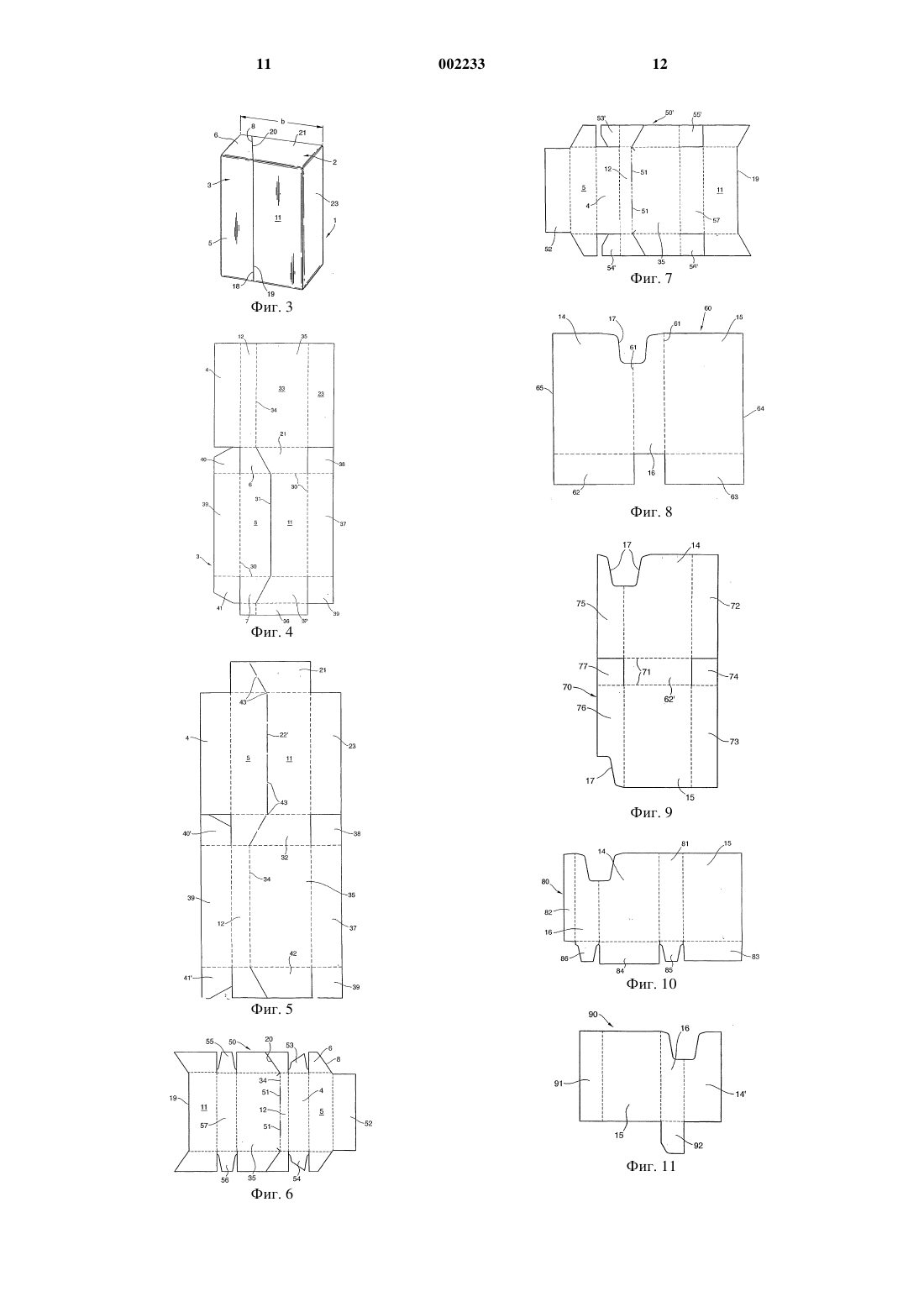

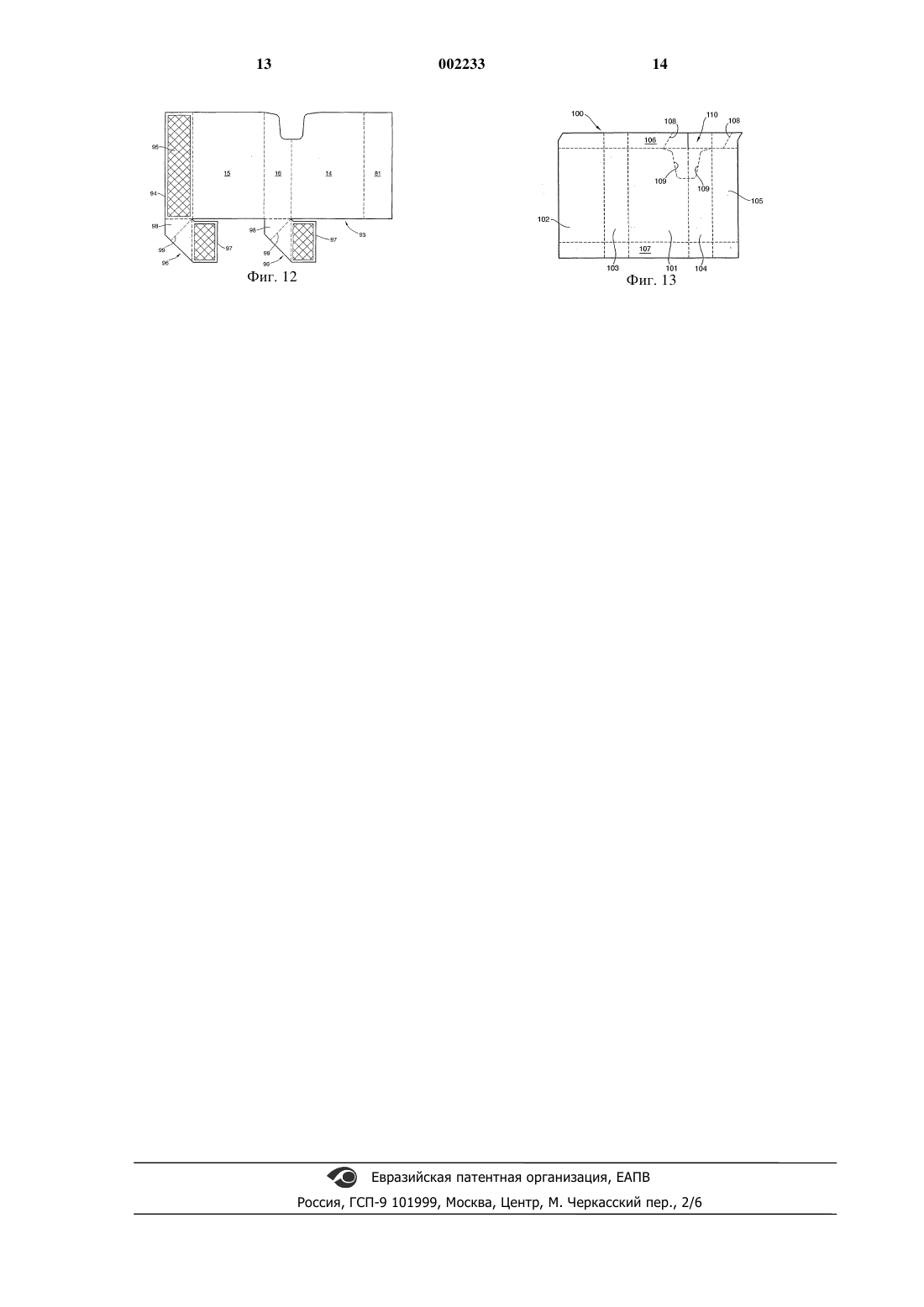

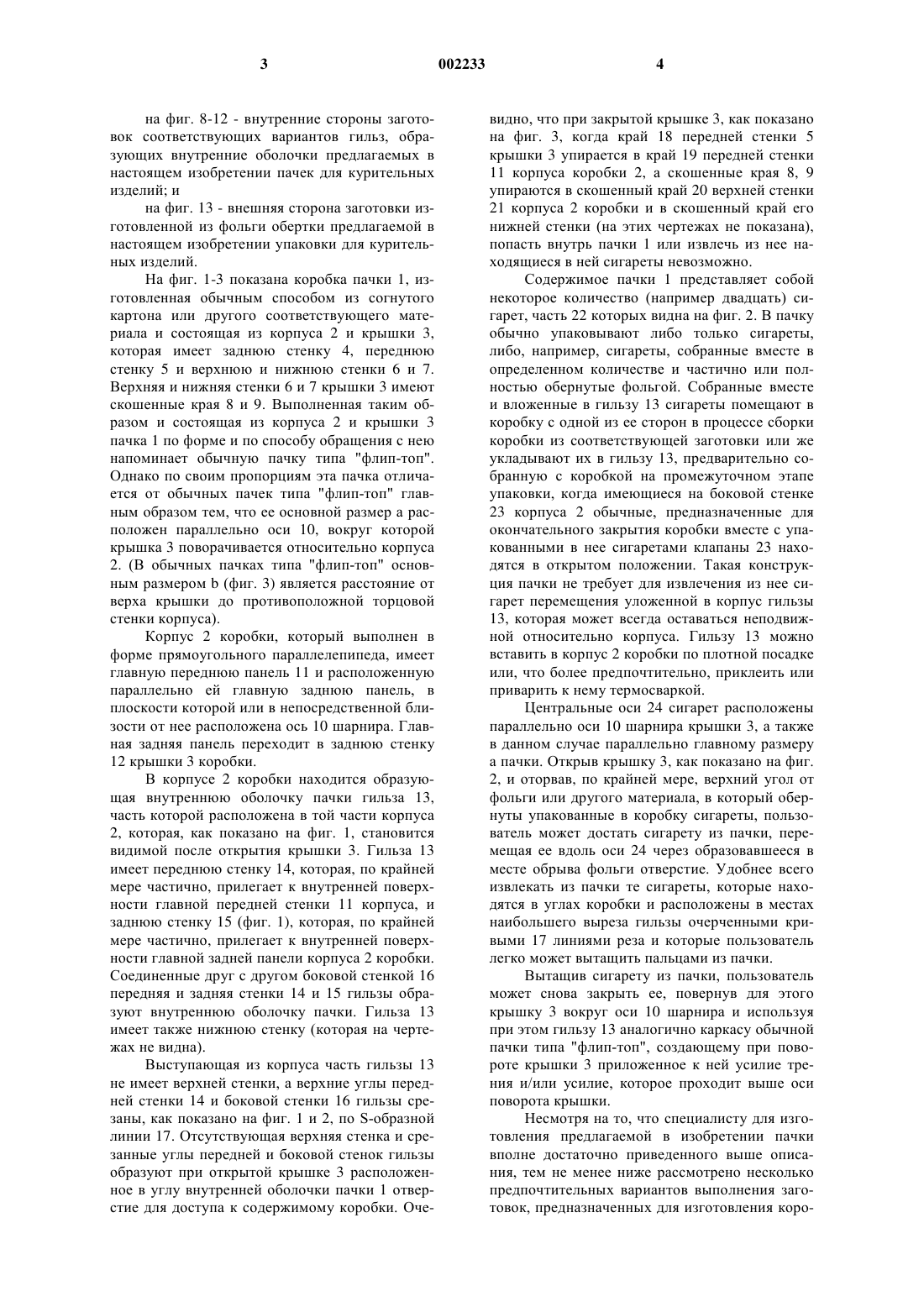

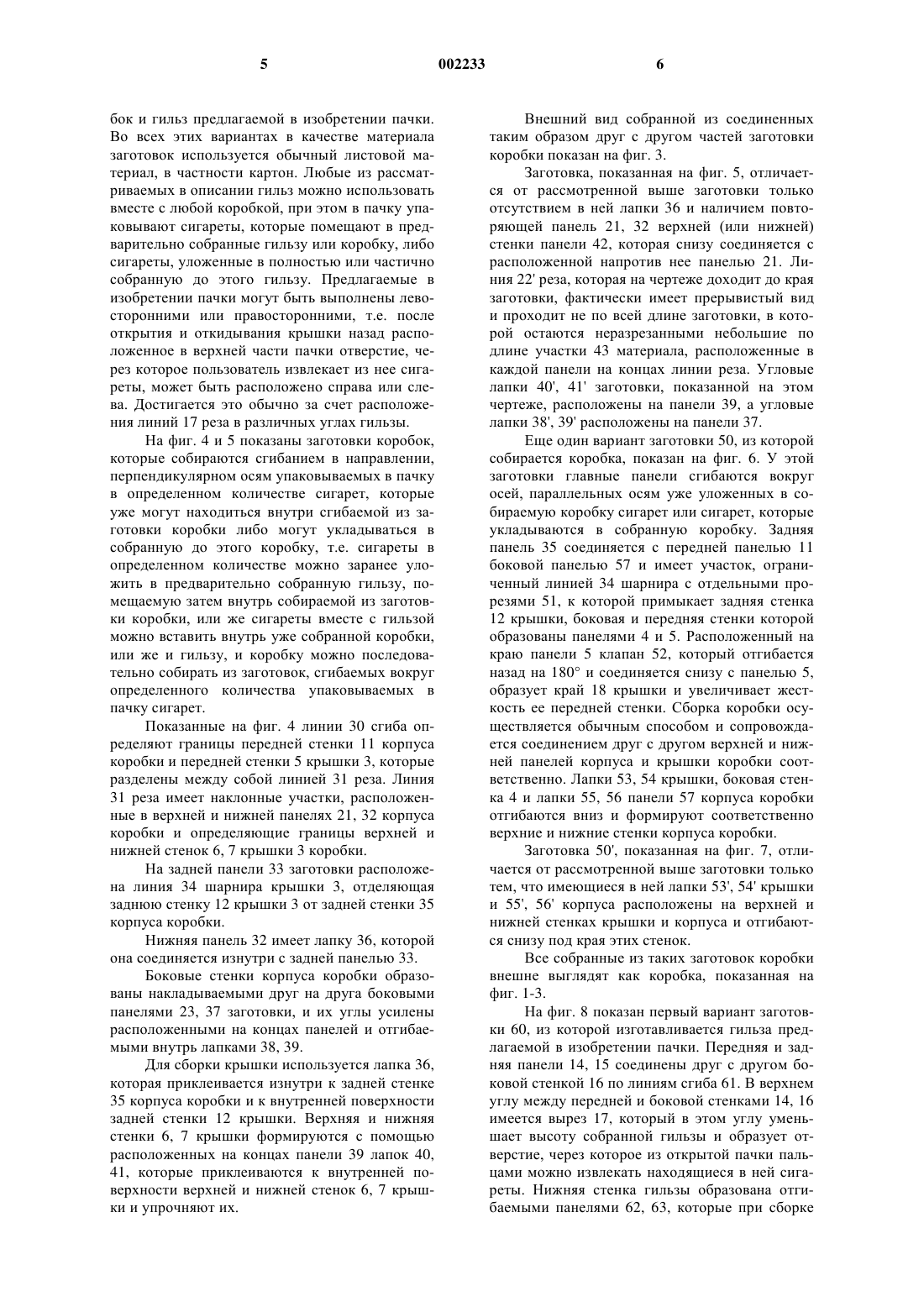

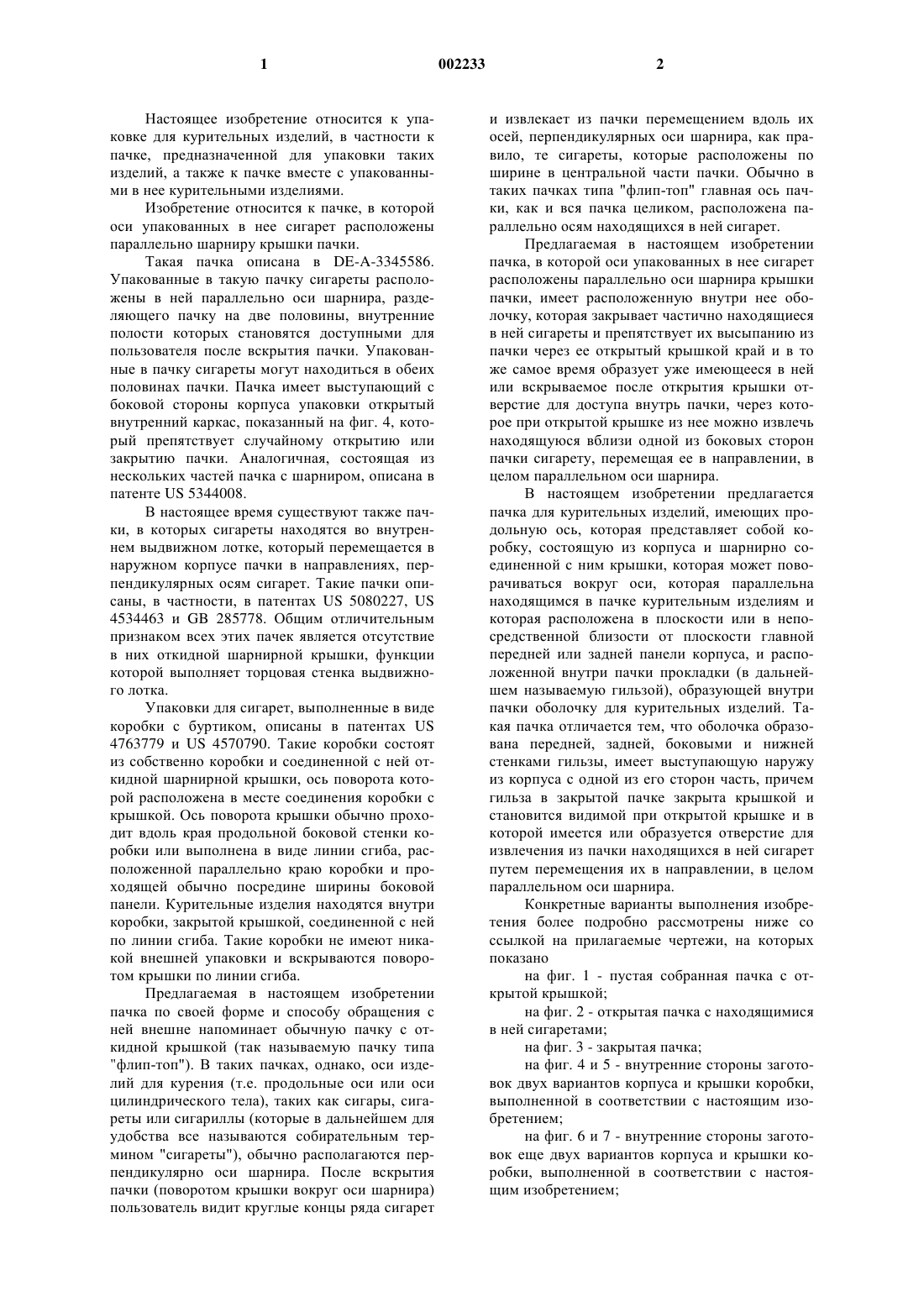

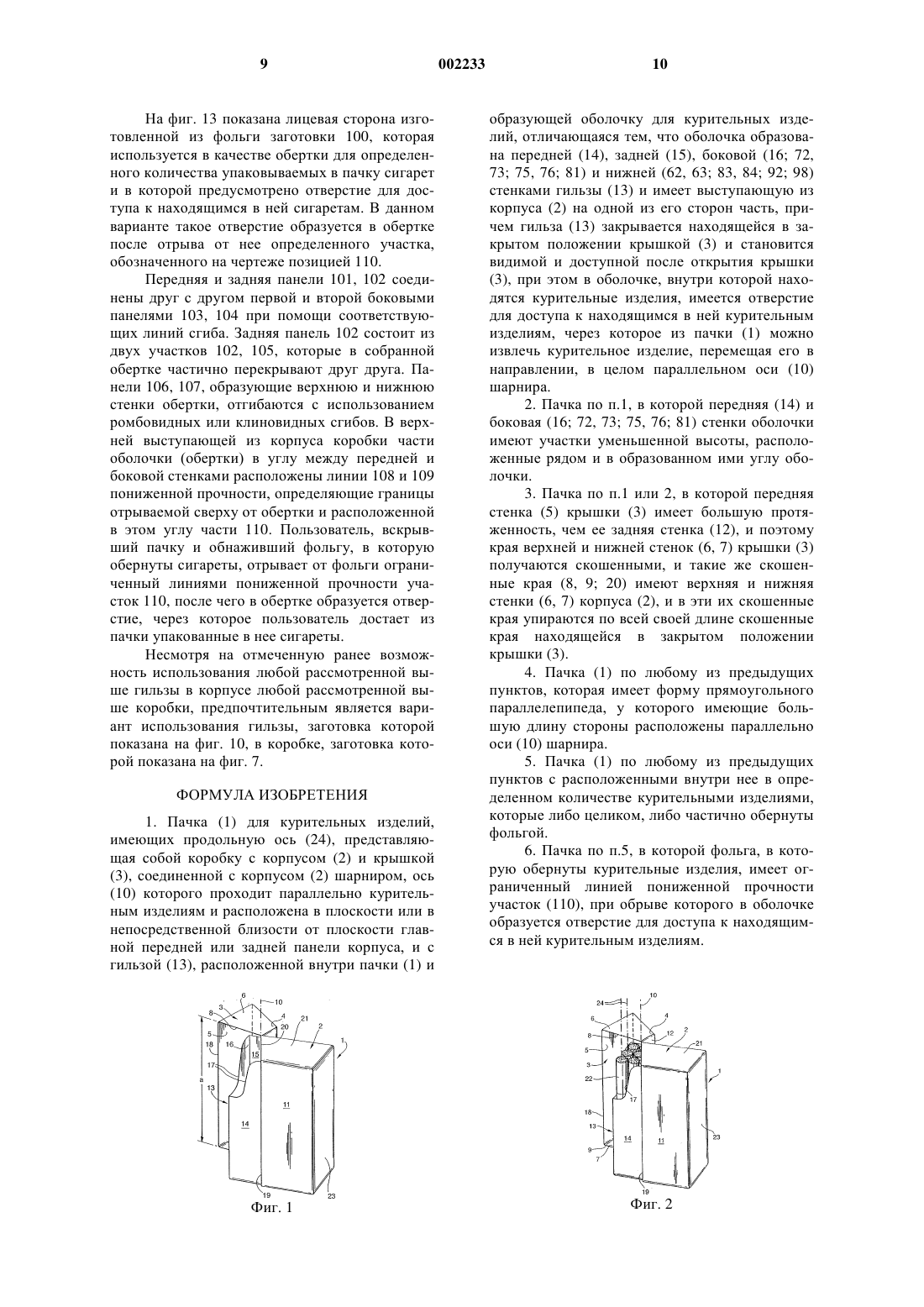

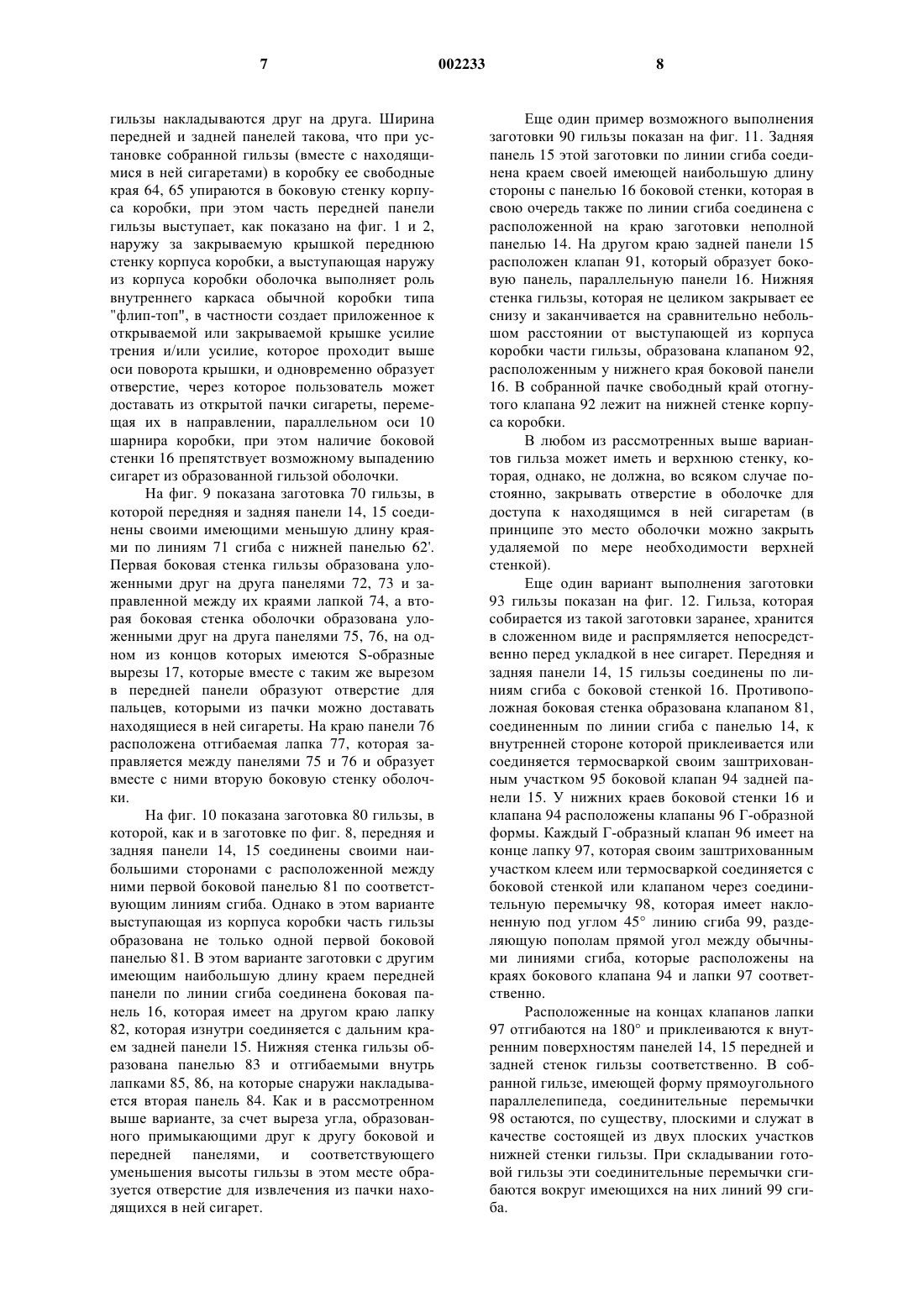

1 Настоящее изобретение относится к упаковке для курительных изделий, в частности к пачке, предназначенной для упаковки таких изделий, а также к пачке вместе с упакованными в нее курительными изделиями. Изобретение относится к пачке, в которой оси упакованных в нее сигарет расположены параллельно шарниру крышки пачки. Такая пачка описана в DE-A-3345586. Упакованные в такую пачку сигареты расположены в ней параллельно оси шарнира, разделяющего пачку на две половины, внутренние полости которых становятся доступными для пользователя после вскрытия пачки. Упакованные в пачку сигареты могут находиться в обеих половинах пачки. Пачка имеет выступающий с боковой стороны корпуса упаковки открытый внутренний каркас, показанный на фиг. 4, который препятствует случайному открытию или закрытию пачки. Аналогичная, состоящая из нескольких частей пачка с шарниром, описана в патенте US 5344008. В настоящее время существуют также пачки, в которых сигареты находятся во внутреннем выдвижном лотке, который перемещается в наружном корпусе пачки в направлениях, перпендикулярных осям сигарет. Такие пачки описаны, в частности, в патентах US 5080227, US 4534463 и GB 285778. Общим отличительным признаком всех этих пачек является отсутствие в них откидной шарнирной крышки, функции которой выполняет торцовая стенка выдвижного лотка. Упаковки для сигарет, выполненные в виде коробки с буртиком, описаны в патентах US 4763779 и US 4570790. Такие коробки состоят из собственно коробки и соединенной с ней откидной шарнирной крышки, ось поворота которой расположена в месте соединения коробки с крышкой. Ось поворота крышки обычно проходит вдоль края продольной боковой стенки коробки или выполнена в виде линии сгиба, расположенной параллельно краю коробки и проходящей обычно посредине ширины боковой панели. Курительные изделия находятся внутри коробки, закрытой крышкой, соединенной с ней по линии сгиба. Такие коробки не имеют никакой внешней упаковки и вскрываются поворотом крышки по линии сгиба. Предлагаемая в настоящем изобретении пачка по своей форме и способу обращения с ней внешне напоминает обычную пачку с откидной крышкой (так называемую пачку типа"флип-топ"). В таких пачках, однако, оси изделий для курения (т.е. продольные оси или оси цилиндрического тела), таких как сигары, сигареты или сигариллы (которые в дальнейшем для удобства все называются собирательным термином "сигареты"), обычно располагаются перпендикулярно оси шарнира. После вскрытия пачки (поворотом крышки вокруг оси шарнира) пользователь видит круглые концы ряда сигарет 2 и извлекает из пачки перемещением вдоль их осей, перпендикулярных оси шарнира, как правило, те сигареты, которые расположены по ширине в центральной части пачки. Обычно в таких пачках типа "флип-топ" главная ось пачки, как и вся пачка целиком, расположена параллельно осям находящихся в ней сигарет. Предлагаемая в настоящем изобретении пачка, в которой оси упакованных в нее сигарет расположены параллельно оси шарнира крышки пачки, имеет расположенную внутри нее оболочку, которая закрывает частично находящиеся в ней сигареты и препятствует их высыпанию из пачки через ее открытый крышкой край и в то же самое время образует уже имеющееся в ней или вскрываемое после открытия крышки отверстие для доступа внутрь пачки, через которое при открытой крышке из нее можно извлечь находящуюся вблизи одной из боковых сторон пачки сигарету, перемещая ее в направлении, в целом параллельном оси шарнира. В настоящем изобретении предлагается пачка для курительных изделий, имеющих продольную ось, которая представляет собой коробку, состоящую из корпуса и шарнирно соединенной с ним крышки, которая может поворачиваться вокруг оси, которая параллельна находящимся в пачке курительным изделиям и которая расположена в плоскости или в непосредственной близости от плоскости главной передней или задней панели корпуса, и расположенной внутри пачки прокладки (в дальнейшем называемую гильзой), образующей внутри пачки оболочку для курительных изделий. Такая пачка отличается тем, что оболочка образована передней, задней, боковыми и нижней стенками гильзы, имеет выступающую наружу из корпуса с одной из его сторон часть, причем гильза в закрытой пачке закрыта крышкой и становится видимой при открытой крышке и в которой имеется или образуется отверстие для извлечения из пачки находящихся в ней сигарет путем перемещения их в направлении, в целом параллельном оси шарнира. Конкретные варианты выполнения изобретения более подробно рассмотрены ниже со ссылкой на прилагаемые чертежи, на которых показано на фиг. 1 - пустая собранная пачка с открытой крышкой; на фиг. 2 - открытая пачка с находящимися в ней сигаретами; на фиг. 3 - закрытая пачка; на фиг. 4 и 5 - внутренние стороны заготовок двух вариантов корпуса и крышки коробки,выполненной в соответствии с настоящим изобретением; на фиг. 6 и 7 - внутренние стороны заготовок еще двух вариантов корпуса и крышки коробки, выполненной в соответствии с настоящим изобретением; 3 на фиг. 8-12 - внутренние стороны заготовок соответствующих вариантов гильз, образующих внутренние оболочки предлагаемых в настоящем изобретении пачек для курительных изделий; и на фиг. 13 - внешняя сторона заготовки изготовленной из фольги обертки предлагаемой в настоящем изобретении упаковки для курительных изделий. На фиг. 1-3 показана коробка пачки 1, изготовленная обычным способом из согнутого картона или другого соответствующего материала и состоящая из корпуса 2 и крышки 3,которая имеет заднюю стенку 4, переднюю стенку 5 и верхнюю и нижнюю стенки 6 и 7. Верхняя и нижняя стенки 6 и 7 крышки 3 имеют скошенные края 8 и 9. Выполненная таким образом и состоящая из корпуса 2 и крышки 3 пачка 1 по форме и по способу обращения с нею напоминает обычную пачку типа "флип-топ". Однако по своим пропорциям эта пачка отличается от обычных пачек типа "флип-топ" главным образом тем, что ее основной размер а расположен параллельно оси 10, вокруг которой крышка 3 поворачивается относительно корпуса 2. (В обычных пачках типа "флип-топ" основным размером b (фиг. 3) является расстояние от верха крышки до противоположной торцовой стенки корпуса). Корпус 2 коробки, который выполнен в форме прямоугольного параллелепипеда, имеет главную переднюю панель 11 и расположенную параллельно ей главную заднюю панель, в плоскости которой или в непосредственной близости от нее расположена ось 10 шарнира. Главная задняя панель переходит в заднюю стенку 12 крышки 3 коробки. В корпусе 2 коробки находится образующая внутреннюю оболочку пачки гильза 13,часть которой расположена в той части корпуса 2, которая, как показано на фиг. 1, становится видимой после открытия крышки 3. Гильза 13 имеет переднюю стенку 14, которая, по крайней мере частично, прилегает к внутренней поверхности главной передней стенки 11 корпуса, и заднюю стенку 15 (фиг. 1), которая, по крайней мере частично, прилегает к внутренней поверхности главной задней панели корпуса 2 коробки. Соединенные друг с другом боковой стенкой 16 передняя и задняя стенки 14 и 15 гильзы образуют внутреннюю оболочку пачки. Гильза 13 имеет также нижнюю стенку (которая на чертежах не видна). Выступающая из корпуса часть гильзы 13 не имеет верхней стенки, а верхние углы передней стенки 14 и боковой стенки 16 гильзы срезаны, как показано на фиг. 1 и 2, по S-образной линии 17. Отсутствующая верхняя стенка и срезанные углы передней и боковой стенок гильзы образуют при открытой крышке 3 расположенное в углу внутренней оболочки пачки 1 отверстие для доступа к содержимому коробки. Оче 002233 4 видно, что при закрытой крышке 3, как показано на фиг. 3, когда край 18 передней стенки 5 крышки 3 упирается в край 19 передней стенки 11 корпуса коробки 2, а скошенные края 8, 9 упираются в скошенный край 20 верхней стенки 21 корпуса 2 коробки и в скошенный край его нижней стенки (на этих чертежах не показана),попасть внутрь пачки 1 или извлечь из нее находящиеся в ней сигареты невозможно. Содержимое пачки 1 представляет собой некоторое количество (например двадцать) сигарет, часть 22 которых видна на фиг. 2. В пачку обычно упаковывают либо только сигареты,либо, например, сигареты, собранные вместе в определенном количестве и частично или полностью обернутые фольгой. Собранные вместе и вложенные в гильзу 13 сигареты помещают в коробку с одной из ее сторон в процессе сборки коробки из соответствующей заготовки или же укладывают их в гильзу 13, предварительно собранную с коробкой на промежуточном этапе упаковки, когда имеющиеся на боковой стенке 23 корпуса 2 обычные, предназначенные для окончательного закрытия коробки вместе с упакованными в нее сигаретами клапаны 23 находятся в открытом положении. Такая конструкция пачки не требует для извлечения из нее сигарет перемещения уложенной в корпус гильзы 13, которая может всегда оставаться неподвижной относительно корпуса. Гильзу 13 можно вставить в корпус 2 коробки по плотной посадке или, что более предпочтительно, приклеить или приварить к нему термосваркой. Центральные оси 24 сигарет расположены параллельно оси 10 шарнира крышки 3, а также в данном случае параллельно главному размеру а пачки. Открыв крышку 3, как показано на фиг. 2, и оторвав, по крайней мере, верхний угол от фольги или другого материала, в который обернуты упакованные в коробку сигареты, пользователь может достать сигарету из пачки, перемещая ее вдоль оси 24 через образовавшееся в месте обрыва фольги отверстие. Удобнее всего извлекать из пачки те сигареты, которые находятся в углах коробки и расположены в местах наибольшего выреза гильзы очерченными кривыми 17 линиями реза и которые пользователь легко может вытащить пальцами из пачки. Вытащив сигарету из пачки, пользователь может снова закрыть ее, повернув для этого крышку 3 вокруг оси 10 шарнира и используя при этом гильзу 13 аналогично каркасу обычной пачки типа "флип-топ", создающему при повороте крышки 3 приложенное к ней усилие трения и/или усилие, которое проходит выше оси поворота крышки. Несмотря на то, что специалисту для изготовления предлагаемой в изобретении пачки вполне достаточно приведенного выше описания, тем не менее ниже рассмотрено несколько предпочтительных вариантов выполнения заготовок, предназначенных для изготовления коро 5 бок и гильз предлагаемой в изобретении пачки. Во всех этих вариантах в качестве материала заготовок используется обычный листовой материал, в частности картон. Любые из рассматриваемых в описании гильз можно использовать вместе с любой коробкой, при этом в пачку упаковывают сигареты, которые помещают в предварительно собранные гильзу или коробку, либо сигареты, уложенные в полностью или частично собранную до этого гильзу. Предлагаемые в изобретении пачки могут быть выполнены левосторонними или правосторонними, т.е. после открытия и откидывания крышки назад расположенное в верхней части пачки отверстие, через которое пользователь извлекает из нее сигареты, может быть расположено справа или слева. Достигается это обычно за счет расположения линий 17 реза в различных углах гильзы. На фиг. 4 и 5 показаны заготовки коробок,которые собираются сгибанием в направлении,перпендикулярном осям упаковываемых в пачку в определенном количестве сигарет, которые уже могут находиться внутри сгибаемой из заготовки коробки либо могут укладываться в собранную до этого коробку, т.е. сигареты в определенном количестве можно заранее уложить в предварительно собранную гильзу, помещаемую затем внутрь собираемой из заготовки коробки, или же сигареты вместе с гильзой можно вставить внутрь уже собранной коробки,или же и гильзу, и коробку можно последовательно собирать из заготовок, сгибаемых вокруг определенного количества упаковываемых в пачку сигарет. Показанные на фиг. 4 линии 30 сгиба определяют границы передней стенки 11 корпуса коробки и передней стенки 5 крышки 3, которые разделены между собой линией 31 реза. Линия 31 реза имеет наклонные участки, расположенные в верхней и нижней панелях 21, 32 корпуса коробки и определяющие границы верхней и нижней стенок 6, 7 крышки 3 коробки. На задней панели 33 заготовки расположена линия 34 шарнира крышки 3, отделяющая заднюю стенку 12 крышки 3 от задней стенки 35 корпуса коробки. Нижняя панель 32 имеет лапку 36, которой она соединяется изнутри с задней панелью 33. Боковые стенки корпуса коробки образованы накладываемыми друг на друга боковыми панелями 23, 37 заготовки, и их углы усилены расположенными на концах панелей и отгибаемыми внутрь лапками 38, 39. Для сборки крышки используется лапка 36,которая приклеивается изнутри к задней стенке 35 корпуса коробки и к внутренней поверхности задней стенки 12 крышки. Верхняя и нижняя стенки 6, 7 крышки формируются с помощью расположенных на концах панели 39 лапок 40,41, которые приклеиваются к внутренней поверхности верхней и нижней стенок 6, 7 крышки и упрочняют их. 6 Внешний вид собранной из соединенных таким образом друг с другом частей заготовки коробки показан на фиг. 3. Заготовка, показанная на фиг. 5, отличается от рассмотренной выше заготовки только отсутствием в ней лапки 36 и наличием повторяющей панель 21, 32 верхней (или нижней) стенки панели 42, которая снизу соединяется с расположенной напротив нее панелью 21. Линия 22' реза, которая на чертеже доходит до края заготовки, фактически имеет прерывистый вид и проходит не по всей длине заготовки, в которой остаются неразрезанными небольшие по длине участки 43 материала, расположенные в каждой панели на концах линии реза. Угловые лапки 40', 41' заготовки, показанной на этом чертеже, расположены на панели 39, а угловые лапки 38', 39' расположены на панели 37. Еще один вариант заготовки 50, из которой собирается коробка, показан на фиг. 6. У этой заготовки главные панели сгибаются вокруг осей, параллельных осям уже уложенных в собираемую коробку сигарет или сигарет, которые укладываются в собранную коробку. Задняя панель 35 соединяется с передней панелью 11 боковой панелью 57 и имеет участок, ограниченный линией 34 шарнира с отдельными прорезями 51, к которой примыкает задняя стенка 12 крышки, боковая и передняя стенки которой образованы панелями 4 и 5. Расположенный на краю панели 5 клапан 52, который отгибается назад на 180 и соединяется снизу с панелью 5,образует край 18 крышки и увеличивает жесткость ее передней стенки. Сборка коробки осуществляется обычным способом и сопровождается соединением друг с другом верхней и нижней панелей корпуса и крышки коробки соответственно. Лапки 53, 54 крышки, боковая стенка 4 и лапки 55, 56 панели 57 корпуса коробки отгибаются вниз и формируют соответственно верхние и нижние стенки корпуса коробки. Заготовка 50', показанная на фиг. 7, отличается от рассмотренной выше заготовки только тем, что имеющиеся в ней лапки 53', 54' крышки и 55', 56' корпуса расположены на верхней и нижней стенках крышки и корпуса и отгибаются снизу под края этих стенок. Все собранные из таких заготовок коробки внешне выглядят как коробка, показанная на фиг. 1-3. На фиг. 8 показан первый вариант заготовки 60, из которой изготавливается гильза предлагаемой в изобретении пачки. Передняя и задняя панели 14, 15 соединены друг с другом боковой стенкой 16 по линиям сгиба 61. В верхнем углу между передней и боковой стенками 14, 16 имеется вырез 17, который в этом углу уменьшает высоту собранной гильзы и образует отверстие, через которое из открытой пачки пальцами можно извлекать находящиеся в ней сигареты. Нижняя стенка гильзы образована отгибаемыми панелями 62, 63, которые при сборке 7 гильзы накладываются друг на друга. Ширина передней и задней панелей такова, что при установке собранной гильзы (вместе с находящимися в ней сигаретами) в коробку ее свободные края 64, 65 упираются в боковую стенку корпуса коробки, при этом часть передней панели гильзы выступает, как показано на фиг. 1 и 2,наружу за закрываемую крышкой переднюю стенку корпуса коробки, а выступающая наружу из корпуса коробки оболочка выполняет роль внутреннего каркаса обычной коробки типа"флип-топ", в частности создает приложенное к открываемой или закрываемой крышке усилие трения и/или усилие, которое проходит выше оси поворота крышки, и одновременно образует отверстие, через которое пользователь может доставать из открытой пачки сигареты, перемещая их в направлении, параллельном оси 10 шарнира коробки, при этом наличие боковой стенки 16 препятствует возможному выпадению сигарет из образованной гильзой оболочки. На фиг. 9 показана заготовка 70 гильзы, в которой передняя и задняя панели 14, 15 соединены своими имеющими меньшую длину краями по линиям 71 сгиба с нижней панелью 62'. Первая боковая стенка гильзы образована уложенными друг на друга панелями 72, 73 и заправленной между их краями лапкой 74, а вторая боковая стенка оболочки образована уложенными друг на друга панелями 75, 76, на одном из концов которых имеются S-образные вырезы 17, которые вместе с таким же вырезом в передней панели образуют отверстие для пальцев, которыми из пачки можно доставать находящиеся в ней сигареты. На краю панели 76 расположена отгибаемая лапка 77, которая заправляется между панелями 75 и 76 и образует вместе с ними вторую боковую стенку оболочки. На фиг. 10 показана заготовка 80 гильзы, в которой, как и в заготовке по фиг. 8, передняя и задняя панели 14, 15 соединены своими наибольшими сторонами с расположенной между ними первой боковой панелью 81 по соответствующим линиям сгиба. Однако в этом варианте выступающая из корпуса коробки часть гильзы образована не только одной первой боковой панелью 81. В этом варианте заготовки с другим имеющим наибольшую длину краем передней панели по линии сгиба соединена боковая панель 16, которая имеет на другом краю лапку 82, которая изнутри соединяется с дальним краем задней панели 15. Нижняя стенка гильзы образована панелью 83 и отгибаемыми внутрь лапками 85, 86, на которые снаружи накладывается вторая панель 84. Как и в рассмотренном выше варианте, за счет выреза угла, образованного примыкающими друг к другу боковой и передней панелями, и соответствующего уменьшения высоты гильзы в этом месте образуется отверстие для извлечения из пачки находящихся в ней сигарет. 8 Еще один пример возможного выполнения заготовки 90 гильзы показан на фиг. 11. Задняя панель 15 этой заготовки по линии сгиба соединена краем своей имеющей наибольшую длину стороны с панелью 16 боковой стенки, которая в свою очередь также по линии сгиба соединена с расположенной на краю заготовки неполной панелью 14. На другом краю задней панели 15 расположен клапан 91, который образует боковую панель, параллельную панели 16. Нижняя стенка гильзы, которая не целиком закрывает ее снизу и заканчивается на сравнительно небольшом расстоянии от выступающей из корпуса коробки части гильзы, образована клапаном 92,расположенным у нижнего края боковой панели 16. В собранной пачке свободный край отогнутого клапана 92 лежит на нижней стенке корпуса коробки. В любом из рассмотренных выше вариантов гильза может иметь и верхнюю стенку, которая, однако, не должна, во всяком случае постоянно, закрывать отверстие в оболочке для доступа к находящимся в ней сигаретам (в принципе это место оболочки можно закрыть удаляемой по мере необходимости верхней стенкой). Еще один вариант выполнения заготовки 93 гильзы показан на фиг. 12. Гильза, которая собирается из такой заготовки заранее, хранится в сложенном виде и распрямляется непосредственно перед укладкой в нее сигарет. Передняя и задняя панели 14, 15 гильзы соединены по линиям сгиба с боковой стенкой 16. Противоположная боковая стенка образована клапаном 81,соединенным по линии сгиба с панелью 14, к внутренней стороне которой приклеивается или соединяется термосваркой своим заштрихованным участком 95 боковой клапан 94 задней панели 15. У нижних краев боковой стенки 16 и клапана 94 расположены клапаны 96 Г-образной формы. Каждый Г-образный клапан 96 имеет на конце лапку 97, которая своим заштрихованным участком клеем или термосваркой соединяется с боковой стенкой или клапаном через соединительную перемычку 98, которая имеет наклоненную под углом 45 линию сгиба 99, разделяющую пополам прямой угол между обычными линиями сгиба, которые расположены на краях бокового клапана 94 и лапки 97 соответственно. Расположенные на концах клапанов лапки 97 отгибаются на 180 и приклеиваются к внутренним поверхностям панелей 14, 15 передней и задней стенок гильзы соответственно. В собранной гильзе, имеющей форму прямоугольного параллелепипеда, соединительные перемычки 98 остаются, по существу, плоскими и служат в качестве состоящей из двух плоских участков нижней стенки гильзы. При складывании готовой гильзы эти соединительные перемычки сгибаются вокруг имеющихся на них линий 99 сгиба. 9 На фиг. 13 показана лицевая сторона изготовленной из фольги заготовки 100, которая используется в качестве обертки для определенного количества упаковываемых в пачку сигарет и в которой предусмотрено отверстие для доступа к находящимся в ней сигаретам. В данном варианте такое отверстие образуется в обертке после отрыва от нее определенного участка,обозначенного на чертеже позицией 110. Передняя и задняя панели 101, 102 соединены друг с другом первой и второй боковыми панелями 103, 104 при помощи соответствующих линий сгиба. Задняя панель 102 состоит из двух участков 102, 105, которые в собранной обертке частично перекрывают друг друга. Панели 106, 107, образующие верхнюю и нижнюю стенки обертки, отгибаются с использованием ромбовидных или клиновидных сгибов. В верхней выступающей из корпуса коробки части оболочки (обертки) в углу между передней и боковой стенками расположены линии 108 и 109 пониженной прочности, определяющие границы отрываемой сверху от обертки и расположенной в этом углу части 110. Пользователь, вскрывший пачку и обнаживший фольгу, в которую обернуты сигареты, отрывает от фольги ограниченный линиями пониженной прочности участок 110, после чего в обертке образуется отверстие, через которое пользователь достает из пачки упакованные в нее сигареты. Несмотря на отмеченную ранее возможность использования любой рассмотренной выше гильзы в корпусе любой рассмотренной выше коробки, предпочтительным является вариант использования гильзы, заготовка которой показана на фиг. 10, в коробке, заготовка которой показана на фиг. 7. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пачка (1) для курительных изделий,имеющих продольную ось (24), представляющая собой коробку с корпусом (2) и крышкой(10) которого проходит параллельно курительным изделиям и расположена в плоскости или в непосредственной близости от плоскости главной передней или задней панели корпуса, и с гильзой (13), расположенной внутри пачки (1) и 10 образующей оболочку для курительных изделий, отличающаяся тем, что оболочка образована передней (14), задней (15), боковой (16; 72,73; 75, 76; 81) и нижней (62, 63; 83, 84; 92; 98) стенками гильзы (13) и имеет выступающую из корпуса (2) на одной из его сторон часть, причем гильза (13) закрывается находящейся в закрытом положении крышкой (3) и становится видимой и доступной после открытия крышки(3), при этом в оболочке, внутри которой находятся курительные изделия, имеется отверстие для доступа к находящимся в ней курительным изделиям, через которое из пачки (1) можно извлечь курительное изделие, перемещая его в направлении, в целом параллельном оси (10) шарнира. 2. Пачка по п.1, в которой передняя (14) и боковая (16; 72, 73; 75, 76; 81) стенки оболочки имеют участки уменьшенной высоты, расположенные рядом и в образованном ими углу оболочки. 3. Пачка по п.1 или 2, в которой передняя стенка (5) крышки (3) имеет большую протяженность, чем ее задняя стенка (12), и поэтому края верхней и нижней стенок (6, 7) крышки (3) получаются скошенными, и такие же скошенные края (8, 9; 20) имеют верхняя и нижняя стенки (6, 7) корпуса (2), и в эти их скошенные края упираются по всей своей длине скошенные края находящейся в закрытом положении крышки (3). 4. Пачка (1) по любому из предыдущих пунктов, которая имеет форму прямоугольного параллелепипеда, у которого имеющие большую длину стороны расположены параллельно оси (10) шарнира. 5. Пачка (1) по любому из предыдущих пунктов с расположенными внутри нее в определенном количестве курительными изделиями,которые либо целиком, либо частично обернуты фольгой. 6. Пачка по п.5, в которой фольга, в которую обернуты курительные изделия, имеет ограниченный линией пониженной прочности участок (110), при обрыве которого в оболочке образуется отверстие для доступа к находящимся в ней курительным изделиям.
