Обернутая пачка курительных изделий

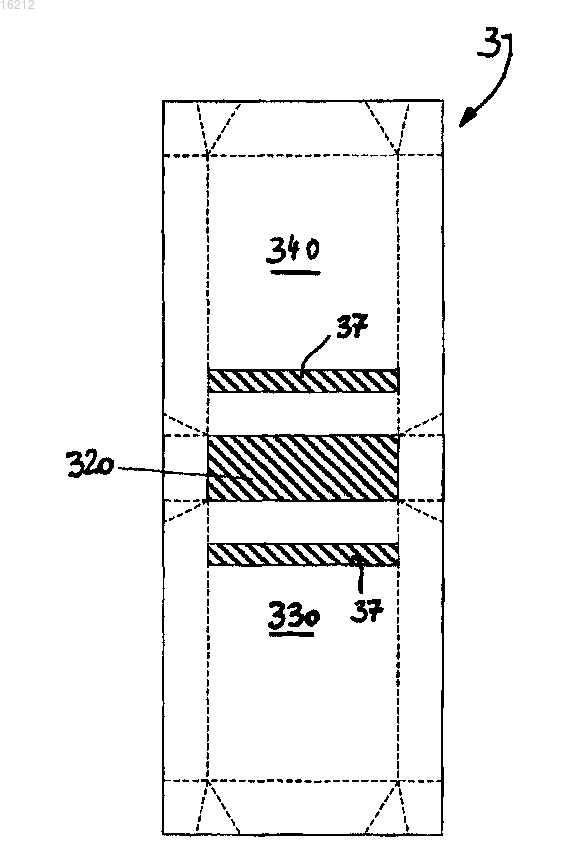

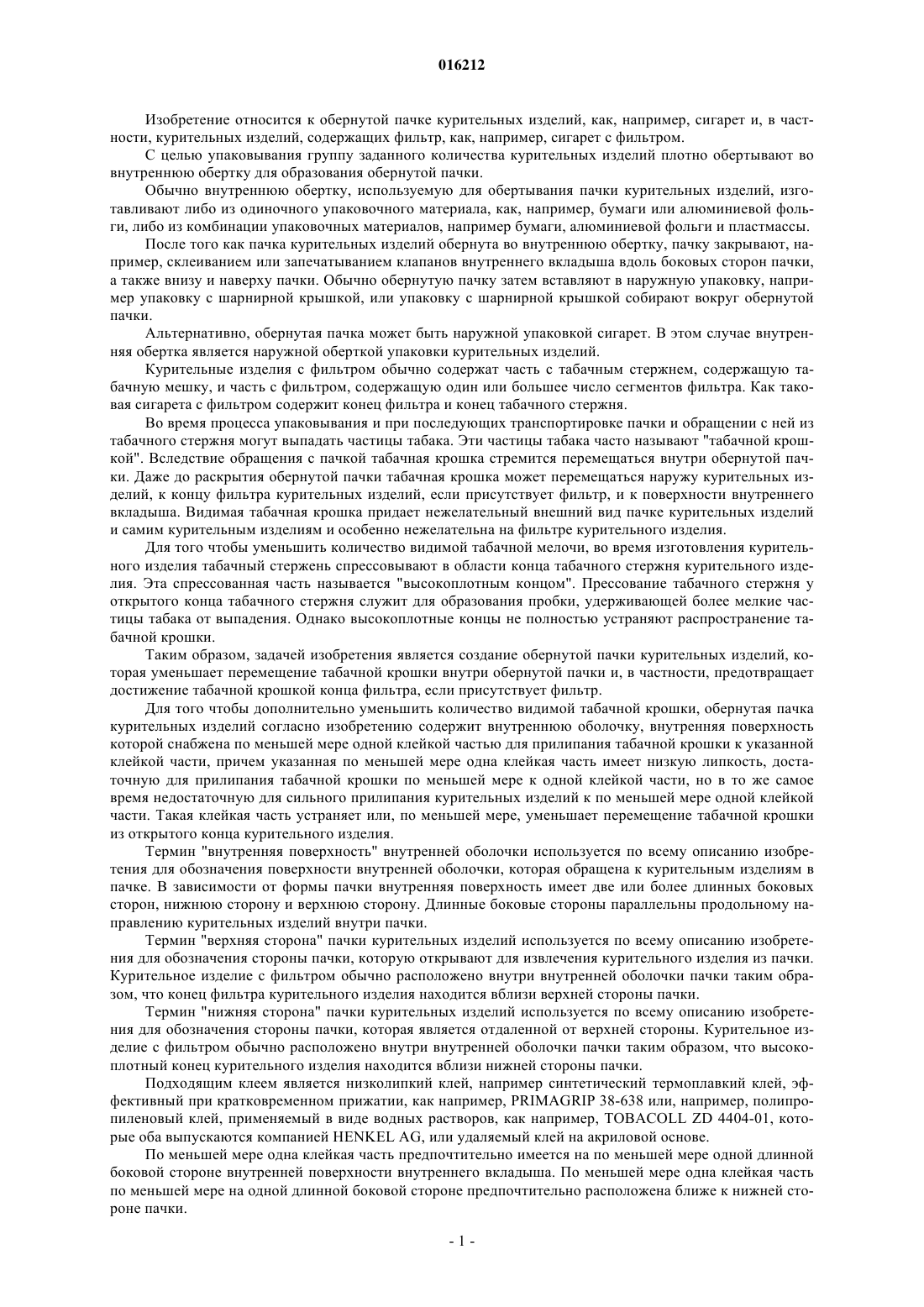

ОБЕРНУТАЯ ПАЧКА КУРИТЕЛЬНЫХ ИЗДЕЛИЙ Изобретение направлено на обернутую пачку курительных изделий, содержащую по меньшей мере одну внутреннюю оболочку (3), при этом внутренняя оболочка (3) содержит внутреннюю поверхность (320, 330, 340) с верхней стороной, нижней стороной (320) и по меньшей мере одной длинной боковой стороной (330, 340), которая снабжена клейкой частью (37) для обеспечения прилипания табачной крошки (4) к этой клейкой части (37), причем указанная по меньшей мере одна клейкая часть (37) имеет низкую липкость, достаточную для прилипания табачной крошки по меньшей мере к одной клейкой части, но в то же самое время недостаточную для сильного прилипания курительных изделий по меньшей мере к одной клейкой части.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 016212 Изобретение относится к обернутой пачке курительных изделий, как, например, сигарет и, в частности, курительных изделий, содержащих фильтр, как, например, сигарет с фильтром. С целью упаковывания группу заданного количества курительных изделий плотно обертывают во внутреннюю обертку для образования обернутой пачки. Обычно внутреннюю обертку, используемую для обертывания пачки курительных изделий, изготавливают либо из одиночного упаковочного материала, как, например, бумаги или алюминиевой фольги, либо из комбинации упаковочных материалов, например бумаги, алюминиевой фольги и пластмассы. После того как пачка курительных изделий обернута во внутреннюю обертку, пачку закрывают, например, склеиванием или запечатыванием клапанов внутреннего вкладыша вдоль боковых сторон пачки,а также внизу и наверху пачки. Обычно обернутую пачку затем вставляют в наружную упаковку, например упаковку с шарнирной крышкой, или упаковку с шарнирной крышкой собирают вокруг обернутой пачки. Альтернативно, обернутая пачка может быть наружной упаковкой сигарет. В этом случае внутренняя обертка является наружной оберткой упаковки курительных изделий. Курительные изделия с фильтром обычно содержат часть с табачным стержнем, содержащую табачную мешку, и часть с фильтром, содержащую один или большее число сегментов фильтра. Как таковая сигарета с фильтром содержит конец фильтра и конец табачного стержня. Во время процесса упаковывания и при последующих транспортировке пачки и обращении с ней из табачного стержня могут выпадать частицы табака. Эти частицы табака часто называют "табачной крошкой". Вследствие обращения с пачкой табачная крошка стремится перемещаться внутри обернутой пачки. Даже до раскрытия обернутой пачки табачная крошка может перемещаться наружу курительных изделий, к концу фильтра курительных изделий, если присутствует фильтр, и к поверхности внутреннего вкладыша. Видимая табачная крошка придает нежелательный внешний вид пачке курительных изделий и самим курительным изделиям и особенно нежелательна на фильтре курительного изделия. Для того чтобы уменьшить количество видимой табачной мелочи, во время изготовления курительного изделия табачный стержень спрессовывают в области конца табачного стержня курительного изделия. Эта спрессованная часть называется "высокоплотным концом". Прессование табачного стержня у открытого конца табачного стержня служит для образования пробки, удерживающей более мелкие частицы табака от выпадения. Однако высокоплотные концы не полностью устраняют распространение табачной крошки. Таким образом, задачей изобретения является создание обернутой пачки курительных изделий, которая уменьшает перемещение табачной крошки внутри обернутой пачки и, в частности, предотвращает достижение табачной крошкой конца фильтра, если присутствует фильтр. Для того чтобы дополнительно уменьшить количество видимой табачной крошки, обернутая пачка курительных изделий согласно изобретению содержит внутреннюю оболочку, внутренняя поверхность которой снабжена по меньшей мере одной клейкой частью для прилипания табачной крошки к указанной клейкой части, причем указанная по меньшей мере одна клейкая часть имеет низкую липкость, достаточную для прилипания табачной крошки по меньшей мере к одной клейкой части, но в то же самое время недостаточную для сильного прилипания курительных изделий к по меньшей мере одной клейкой части. Такая клейкая часть устраняет или, по меньшей мере, уменьшает перемещение табачной крошки из открытого конца курительного изделия. Термин "внутренняя поверхность" внутренней оболочки используется по всему описанию изобретения для обозначения поверхности внутренней оболочки, которая обращена к курительным изделиям в пачке. В зависимости от формы пачки внутренняя поверхность имеет две или более длинных боковых сторон, нижнюю сторону и верхнюю сторону. Длинные боковые стороны параллельны продольному направлению курительных изделий внутри пачки. Термин "верхняя сторона" пачки курительных изделий используется по всему описанию изобретения для обозначения стороны пачки, которую открывают для извлечения курительного изделия из пачки. Курительное изделие с фильтром обычно расположено внутри внутренней оболочки пачки таким образом, что конец фильтра курительного изделия находится вблизи верхней стороны пачки. Термин "нижняя сторона" пачки курительных изделий используется по всему описанию изобретения для обозначения стороны пачки, которая является отдаленной от верхней стороны. Курительное изделие с фильтром обычно расположено внутри внутренней оболочки пачки таким образом, что высокоплотный конец курительного изделия находится вблизи нижней стороны пачки. Подходящим клеем является низколипкий клей, например синтетический термоплавкий клей, эффективный при кратковременном прижатии, как например, PRIMAGRIP 38-638 или, например, полипропиленовый клей, применяемый в виде водных растворов, как например, TOBACOLL ZD 4404-01, которые оба выпускаются компанией HENKEL AG, или удаляемый клей на акриловой основе. По меньшей мере одна клейкая часть предпочтительно имеется на по меньшей мере одной длинной боковой стороне внутренней поверхности внутреннего вкладыша. По меньшей мере одна клейкая часть по меньшей мере на одной длинной боковой стороне предпочтительно расположена ближе к нижней стороне пачки.-1 016212 С другой стороны или в добавление по меньшей мере одна клейкая часть или дополнительная клейкая часть имеется на внутренней поверхности нижней стороны внутренней оболочки, обращенной к концам табачных стержней курительных изделий. Предпочтительно, чтобы по меньшей мере одна клейкая часть была в виде одной или более полосок. На поверхности длинных боковых сторон внутренней оболочки предпочтительно располагают от одной до сотни полосок. В вариантах выполнения с тремя-десятью клейкими полосками полоски могут быть расположены либо со сходными интервалом и шириной, либо с изменяющимся интервалом и изменяющейся шириной. В тех случаях, когда три-десять клейких полосок имеют изменяющийся интервал или ширину, то интервал предпочтительно меньше, а ширина клейких полосок больше вблизи нижней стороны пачки. В зависимости от ширины и интервала расположения полосок большее число полосок,например двадцать, пятьдесят или сто полосок, может быть расположено на длинных боковых сторонах внутренней поверхности внутренней оболочки. С другой стороны или в добавление по меньшей мере одна клейкая часть только частично покрыта клеем, например, с рисунком из точек, полосок или сетки или с любой другой конфигурацией клеевого покрытия. Например, одна или большее число полосок имеют ширину от около 0,1 до около 10 мм, предпочтительно от около 1 до около 5 мм. Если имеется больше двух полосок, то полоски имеют длину предпочтительно от около 0,1 до около 10 мм, предпочтительнее от около 1 до около 5 мм. Также предпочтительно, чтобы одна или более полосок по меньшей мере одной клейкой части были расположены, по существу, в горизонтальном направлении. Одну-десять полосок предпочтительно располагают, по существу, горизонтально на поверхности длинных боковых сторон внутренней оболочки. Альтернативно одну или более полосок на внутренней поверхности по меньшей мере одной длинной боковой стороны располагают, по существу, в вертикальном направлении. Альтернативно или в дополнение по меньшей мере одна клейкая часть имеет, например, вид зигзагообразных или волнистых линий, точек, буквенных шрифтов, сетки, геометрических фигур, например треугольников, полукругов или других фигур, их сочетаний или может полностью покрывать внутреннюю поверхность внутреннего вкладыша. По меньшей мере одна клейкая часть может быть образована нанесением клея на соответствующую часть внутренней поверхности. Клей наносят, например, соплом для нанесения клея в клеемазальном устройстве во время процесса изготовления внутренней оболочки. С другой стороны клей может быть нанесен во время процесса упаковывания обернутой пачки. Другой аспект настоящего изобретения относится к упаковке для курительных изделий, содержащей наружную упаковку и обернутую пачку внутри наружной упаковки, при этом обернутой пачкой является вышеописанная обернутая пачка. В одном варианте выполнения упаковкой для курительных изделий является упаковка с шарнирной крышкой, в то время как в другом варианте выполнения упаковкой для курительных изделий является мягкая упаковка. Альтернативно обернутая пачка согласно настоящему изобретению является окончательной упаковкой. В этом случае внутренняя оболочка является наружной и единственной оберткой пачки курительных изделий. Дополнительные преимущественные варианты выполнения или аспекты станут очевидными из последующего описания вариантов выполнения обернутой пачки согласно настоящему изобретению со ссылкой на сопровождающие чертежи, на которых фиг. 1 - перспективный вид упаковки с шарнирной крышкой, содержащей обернутую пачку с табачной крошкой, видимой на внутренней поверхности нижней стороны; фиг. 2 - перспективный вид обернутой пачки на фиг. 1; и фиг. 3 - вид варианта выполнения заготовки внутренней оболочки для обернутой пачки согласно изобретению, снабженной клейкой частью на внутренней нижней поверхности и горизонтально продолжающимися клейкими частями на каждой из больших боковых поверхностей. На фиг. 1 показана так называемая упаковка 1 с шарнирной крышкой, содержащая наружную упаковку 2 и обернутую пачку внутри наружной упаковки 2. Обернутая пачка содержит внутреннюю оболочку 3, плотно обернутую вокруг группы курительных изделий 5. На своей верхней стороне обернутая пачка имеет перекрывающие друг друга клапаны 30 и 31. На вырыве на фиг. 1 видна табачная крышка 4 на нижней стороне внутренней поверхности внутренней оболочки 3, к которой направлены концы табачных стержней курительных изделий 5. На фиг. 2 подробнее показана обернутая пачка. Она содержит два перекрывающих друг друга клапана 30 и 31 на своей верхней стороне, нижнюю сторону 32, две большие длинные боковые поверхности,образующие переднюю поверхность 33 и заднюю поверхность 34, а также две меньшие длинные боковые поверхности 35 и 36. На фиг. 3 показан вариант выполнения заготовки внутренней оболочки 3 по изобретению. На внутренней поверхности внутренней оболочки 3 имеются горизонтально продолжающиеся клейкие полоски 37, которые на чертеже обозначены наклонной штриховкой. В варианте выполнения, показанном на фиг.-2 016212 3, по одной клейкой части расположено на внутренних поверхностях 330 и 340 каждой из больших длинных боковых сторон внутренней оболочки. Кроме того, нижняя внутренняя поверхность 320 полностью покрыта низколипким клеем. Табачная крошка 4, которая может выпадать из высокоплотных концов курительных изделий 5, улавливается благодаря прилипанию к клейкой внутренней поверхности 320 нижней стороны. Кроме того, дополнительная табачная крошка 4 может улавливаться клейкими полосками 37, выполненными на длинных боковых сторонах соответственно 330 и 340. Это удерживает табачную крошку у нижнего конца обернутой пачки. Таким образом, у верхней стороны обернутой пачки или на фильтре курительного изделия почти или совсем не будет появляться табачная крошка. Сцепление между курительными изделиями 5 и любой клейкой частью 37 является таким, что курительные изделия 5 в обернутой пачке только очень незначительно прилипают к клейким частям 37 или вообще не прилипают к ним. В альтернативном варианте выполнения (не показан) заготовка внутренней оболочки 3 снабжена двумя отдельными, горизонтально продолжающимися полосками 37 на каждой из больших и меньших длинных боковых поверхностях 330 и 340. В дополнительном альтернативном варианте выполнения (не показан) заготовка внутренней оболочки 3 снабжена пятью отдельными, горизонтально продолжающимися полосками 37 на каждой из больших и меньших длинных боковых поверхностях 330 и 340, но не на нижней поверхности. В дополнительном альтернативном варианте выполнения (не показан) заготовка внутренней оболочки 3 снабжена четырьмя вертикально продолжающимися клейкими полосками 37 на каждой из больших внутренних боковых поверхностей 330 и 340. В общем, клей может быть нанесен любым подходящим способом. Например, клей наносят гравированным или негравированным валиком, способом, сходным с процессами глубокой или флексографской печати, или через сопло. Рисунок клейкой части с описанными полосками является лишь примерным. Возможны другие рисунки клейкой части, как например, точки, сочетания точек и линий, сочетания горизонтальных, диагональных и вертикальных линий, образующих сетку, или даже одна, две, три,четыре, пять или все полностью покрытые поверхности внутреннего вкладыша. Клей наносят либо на действующем оборудовании, то есть как дополнительная стадия работы упаковочной машины, либо вне действующего оборудования, например, до подачи внутренней оболочки в упаковочную машину. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Обернутая пачка курительных изделий (5), содержащая по меньшей мере одну внутреннюю оболочку (3), которая содержит внутреннюю поверхность (320, 330, 340) с верхней стороной, нижней стороной (320) и по меньшей мере одной длинной боковой стороной (330, 340), при этом внутренняя поверхность (320, 330, 340) снабжена по меньшей мере одной клейкой частью (37) для обеспечения прилипания табачной крошки (4) к этой клейкой части (37), причем указанная по меньшей мере одна клейкая часть(37) имеет низкую липкость, достаточную для прилипания табачной крошки по меньшей мере к одной клейкой части, но в то же самое время недостаточную для сильного прилипания курительных изделий по меньшей мере к одной клейкой части. 2. Обернутая пачка по п.1, в которой по меньшей мере одна клейкая часть (37) выполнена по меньшей мере на одной длинной боковой стороне (330, 340) внутренней поверхности (320, 330, 340). 3. Обернутая пачка по п.1 или 2, в которой по меньшей мере одна клейкая часть (37) выполнена на нижней стороне (320). 4. Обернутая пачка по любому предшествующему пункту, в которой по меньшей мере одна клейкая часть имеет форму одной или большего числа полосок (37). 5. Обернутая пачка по любому предшествующему пункту, в котором клейкая часть образована нанесением клея на соответствующую внутреннюю поверхность (320, 330, 340).
