Ароматизированная пачка с шарнирной крышкой

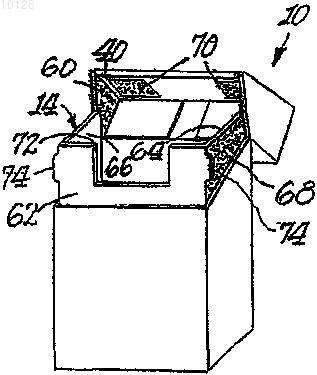

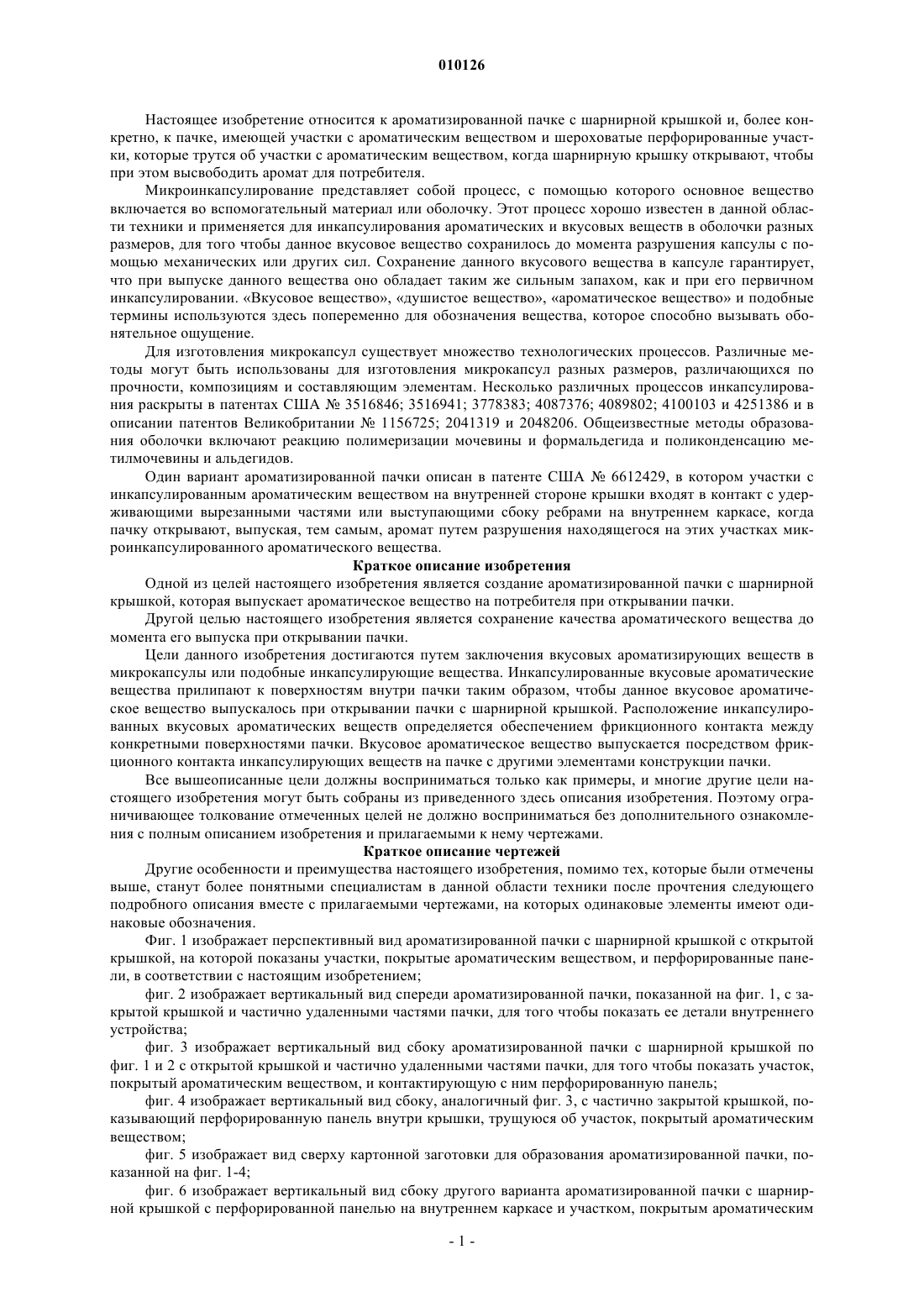

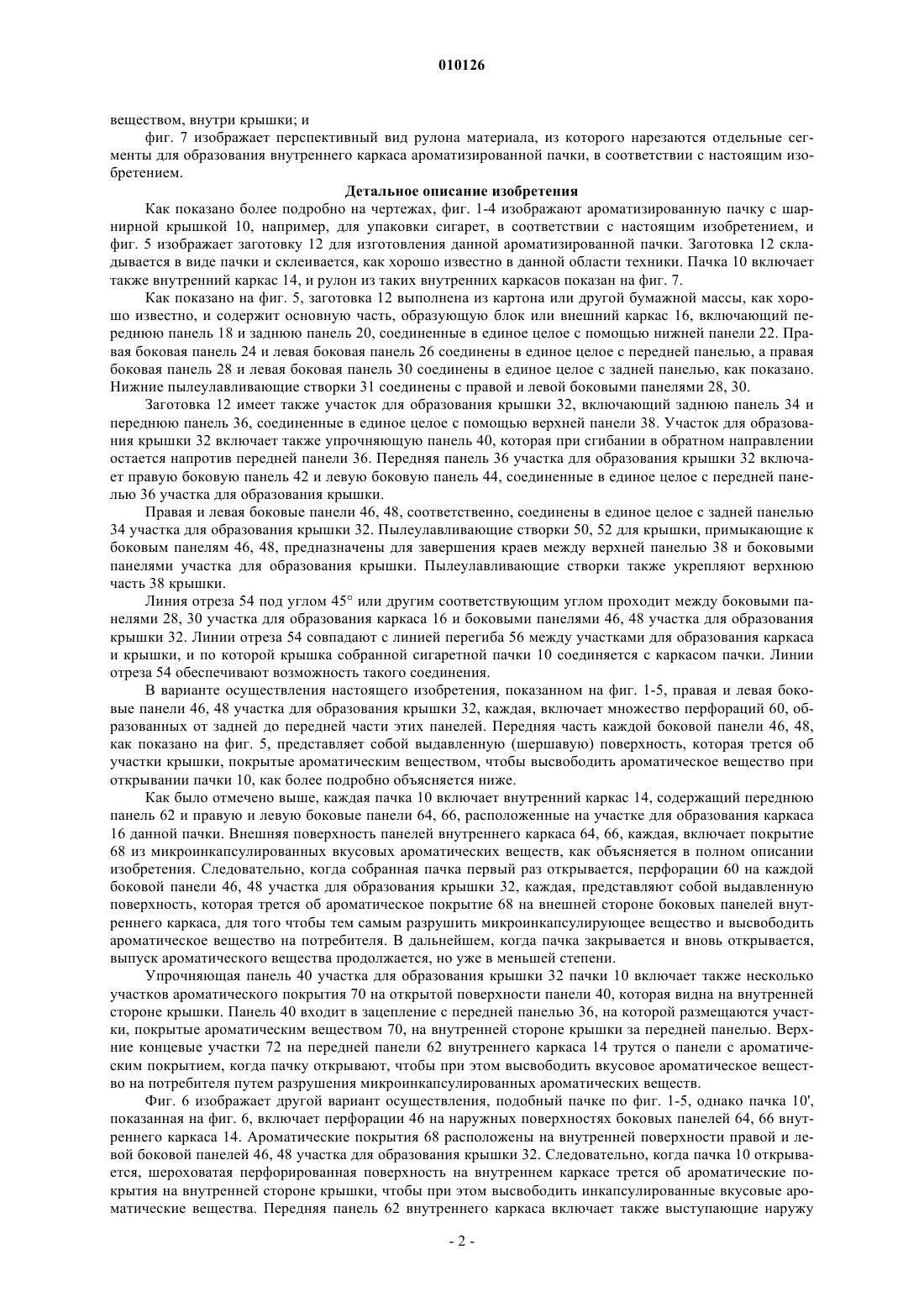

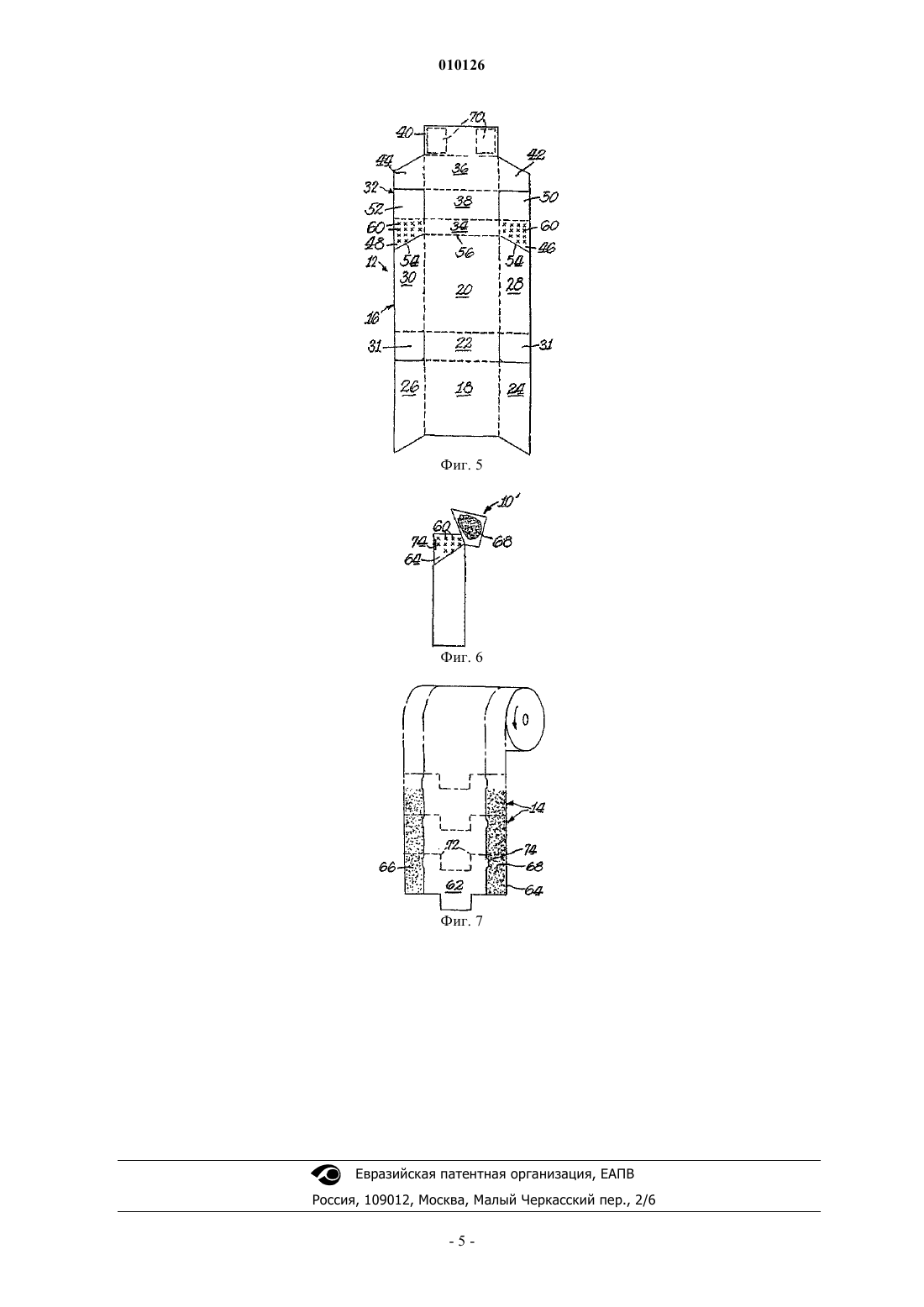

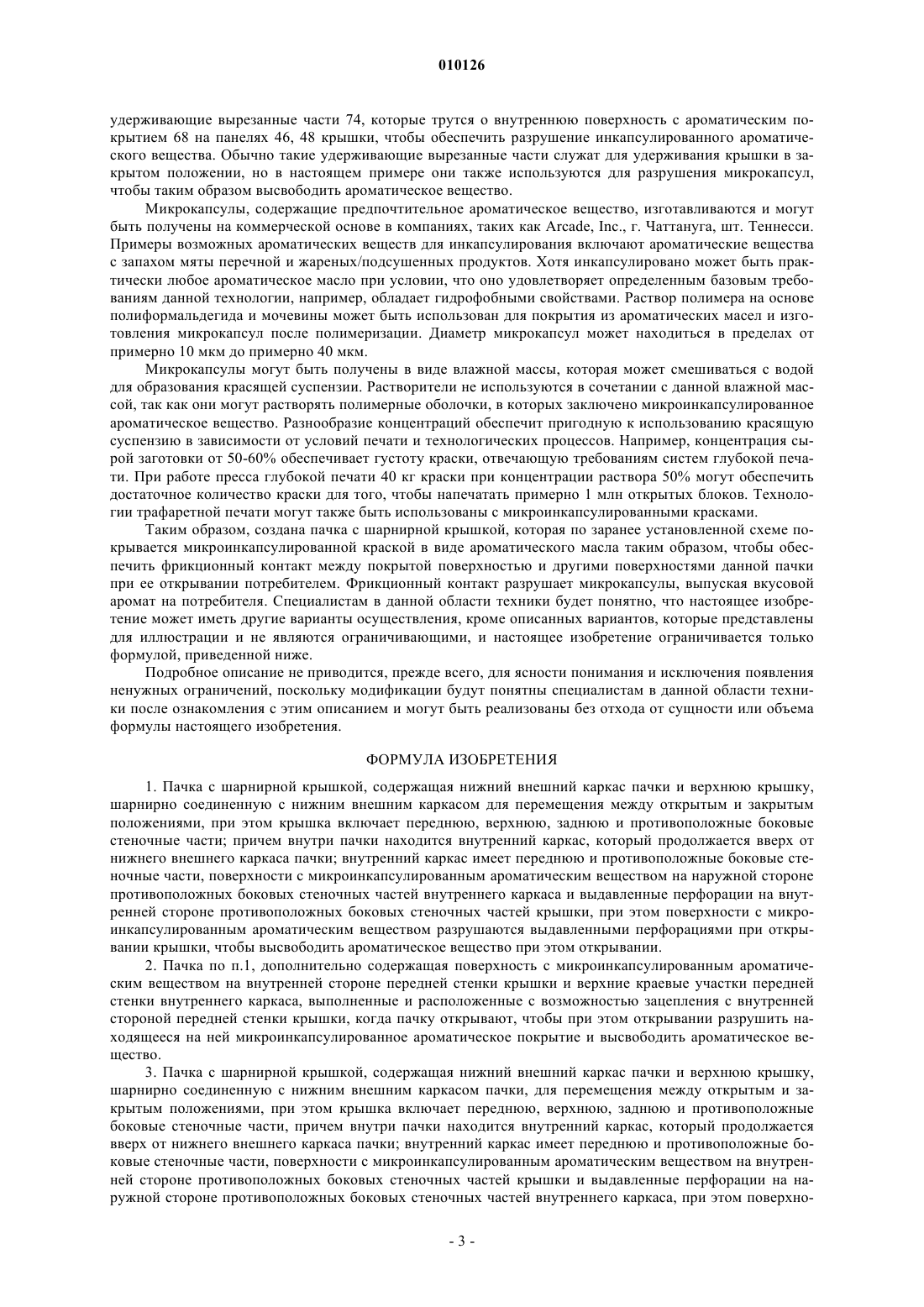

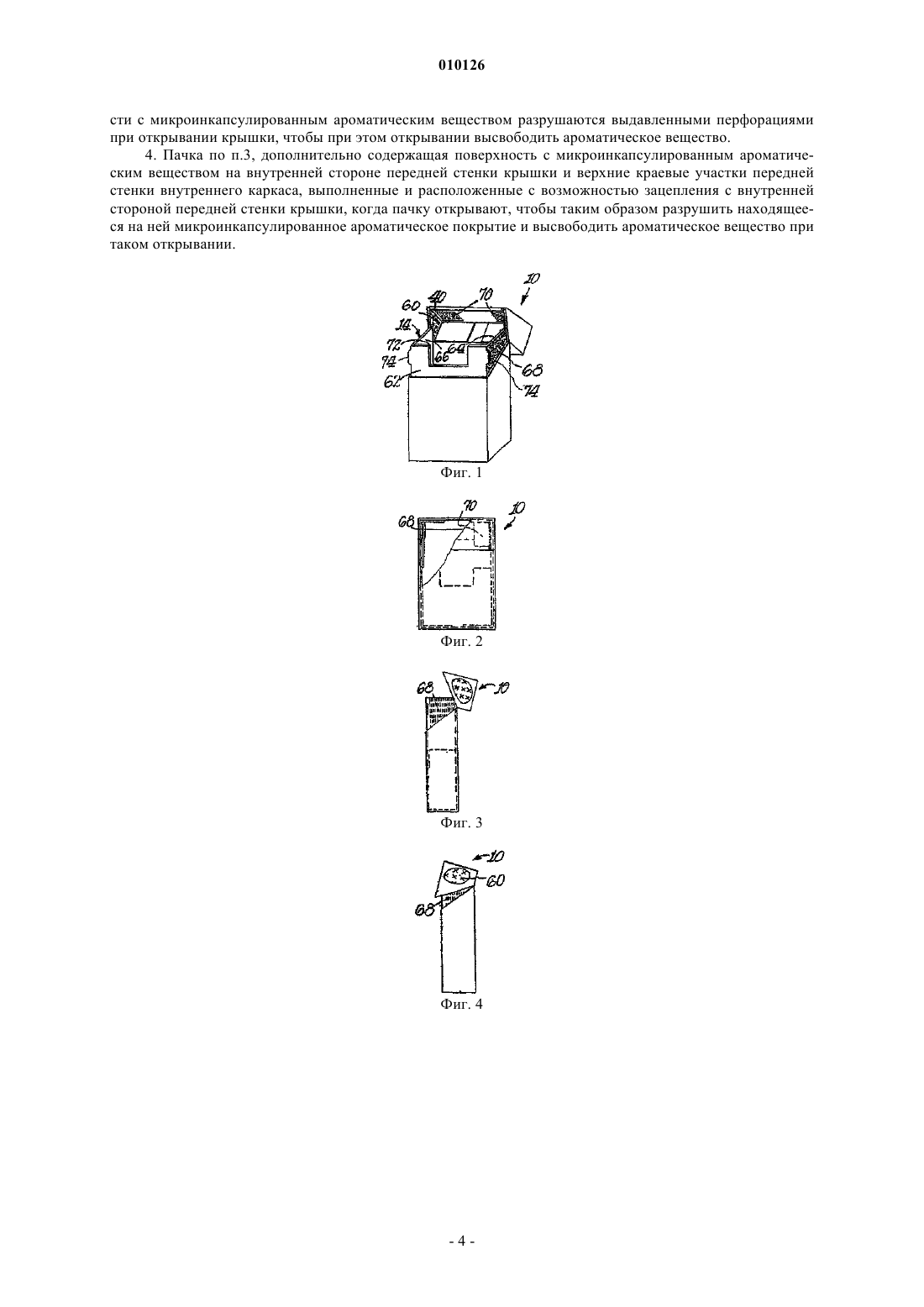

010126 Настоящее изобретение относится к ароматизированной пачке с шарнирной крышкой и, более конкретно, к пачке, имеющей участки с ароматическим веществом и шероховатые перфорированные участки, которые трутся об участки с ароматическим веществом, когда шарнирную крышку открывают, чтобы при этом высвободить аромат для потребителя. Микроинкапсулирование представляет собой процесс, с помощью которого основное вещество включается во вспомогательный материал или оболочку. Этот процесс хорошо известен в данной области техники и применяется для инкапсулирования ароматических и вкусовых веществ в оболочки разных размеров, для того чтобы данное вкусовое вещество сохранилось до момента разрушения капсулы с помощью механических или других сил. Сохранение данного вкусового вещества в капсуле гарантирует,что при выпуске данного вещества оно обладает таким же сильным запахом, как и при его первичном инкапсулировании. Вкусовое вещество, душистое вещество, ароматическое вещество и подобные термины используются здесь попеременно для обозначения вещества, которое способно вызывать обонятельное ощущение. Для изготовления микрокапсул существует множество технологических процессов. Различные методы могут быть использованы для изготовления микрокапсул разных размеров, различающихся по прочности, композициям и составляющим элементам. Несколько различных процессов инкапсулирования раскрыты в патентах США 3516846; 3516941; 3778383; 4087376; 4089802; 4100103 и 4251386 и в описании патентов Великобритании 1156725; 2041319 и 2048206. Общеизвестные методы образования оболочки включают реакцию полимеризации мочевины и формальдегида и поликонденсацию метилмочевины и альдегидов. Один вариант ароматизированной пачки описан в патенте США 6612429, в котором участки с инкапсулированным ароматическим веществом на внутренней стороне крышки входят в контакт с удерживающими вырезанными частями или выступающими сбоку ребрами на внутреннем каркасе, когда пачку открывают, выпуская, тем самым, аромат путем разрушения находящегося на этих участках микроинкапсулированного ароматического вещества. Краткое описание изобретения Одной из целей настоящего изобретения является создание ароматизированной пачки с шарнирной крышкой, которая выпускает ароматическое вещество на потребителя при открывании пачки. Другой целью настоящего изобретения является сохранение качества ароматического вещества до момента его выпуска при открывании пачки. Цели данного изобретения достигаются путем заключения вкусовых ароматизирующих веществ в микрокапсулы или подобные инкапсулирующие вещества. Инкапсулированные вкусовые ароматические вещества прилипают к поверхностям внутри пачки таким образом, чтобы данное вкусовое ароматическое вещество выпускалось при открывании пачки с шарнирной крышкой. Расположение инкапсулированных вкусовых ароматических веществ определяется обеспечением фрикционного контакта между конкретными поверхностями пачки. Вкусовое ароматическое вещество выпускается посредством фрикционного контакта инкапсулирующих веществ на пачке с другими элементами конструкции пачки. Все вышеописанные цели должны восприниматься только как примеры, и многие другие цели настоящего изобретения могут быть собраны из приведенного здесь описания изобретения. Поэтому ограничивающее толкование отмеченных целей не должно восприниматься без дополнительного ознакомления с полным описанием изобретения и прилагаемыми к нему чертежами. Краткое описание чертежей Другие особенности и преимущества настоящего изобретения, помимо тех, которые были отмечены выше, станут более понятными специалистам в данной области техники после прочтения следующего подробного описания вместе с прилагаемыми чертежами, на которых одинаковые элементы имеют одинаковые обозначения. Фиг. 1 изображает перспективный вид ароматизированной пачки с шарнирной крышкой с открытой крышкой, на которой показаны участки, покрытые ароматическим веществом, и перфорированные панели, в соответствии с настоящим изобретением; фиг. 2 изображает вертикальный вид спереди ароматизированной пачки, показанной на фиг. 1, с закрытой крышкой и частично удаленными частями пачки, для того чтобы показать ее детали внутреннего устройства; фиг. 3 изображает вертикальный вид сбоку ароматизированной пачки с шарнирной крышкой по фиг. 1 и 2 с открытой крышкой и частично удаленными частями пачки, для того чтобы показать участок,покрытый ароматическим веществом, и контактирующую с ним перфорированную панель; фиг. 4 изображает вертикальный вид сбоку, аналогичный фиг. 3, с частично закрытой крышкой, показывающий перфорированную панель внутри крышки, трущуюся об участок, покрытый ароматическим веществом; фиг. 5 изображает вид сверху картонной заготовки для образования ароматизированной пачки, показанной на фиг. 1-4; фиг. 6 изображает вертикальный вид сбоку другого варианта ароматизированной пачки с шарнирной крышкой с перфорированной панелью на внутреннем каркасе и участком, покрытым ароматическим-1 010126 веществом, внутри крышки; и фиг. 7 изображает перспективный вид рулона материала, из которого нарезаются отдельные сегменты для образования внутреннего каркаса ароматизированной пачки, в соответствии с настоящим изобретением. Детальное описание изобретения Как показано более подробно на чертежах, фиг. 1-4 изображают ароматизированную пачку с шарнирной крышкой 10, например, для упаковки сигарет, в соответствии с настоящим изобретением, и фиг. 5 изображает заготовку 12 для изготовления данной ароматизированной пачки. Заготовка 12 складывается в виде пачки и склеивается, как хорошо известно в данной области техники. Пачка 10 включает также внутренний каркас 14, и рулон из таких внутренних каркасов показан на фиг. 7. Как показано на фиг. 5, заготовка 12 выполнена из картона или другой бумажной массы, как хорошо известно, и содержит основную часть, образующую блок или внешний каркас 16, включающий переднюю панель 18 и заднюю панель 20, соединенные в единое целое с помощью нижней панели 22. Правая боковая панель 24 и левая боковая панель 26 соединены в единое целое с передней панелью, а правая боковая панель 28 и левая боковая панель 30 соединены в единое целое с задней панелью, как показано. Нижние пылеулавливающие створки 31 соединены с правой и левой боковыми панелями 28, 30. Заготовка 12 имеет также участок для образования крышки 32, включающий заднюю панель 34 и переднюю панель 36, соединенные в единое целое с помощью верхней панели 38. Участок для образования крышки 32 включает также упрочняющую панель 40, которая при сгибании в обратном направлении остается напротив передней панели 36. Передняя панель 36 участка для образования крышки 32 включает правую боковую панель 42 и левую боковую панель 44, соединенные в единое целое с передней панелью 36 участка для образования крышки. Правая и левая боковые панели 46, 48, соответственно, соединены в единое целое с задней панелью 34 участка для образования крышки 32. Пылеулавливающие створки 50, 52 для крышки, примыкающие к боковым панелям 46, 48, предназначены для завершения краев между верхней панелью 38 и боковыми панелями участка для образования крышки. Пылеулавливающие створки также укрепляют верхнюю часть 38 крышки. Линия отреза 54 под углом 45 или другим соответствующим углом проходит между боковыми панелями 28, 30 участка для образования каркаса 16 и боковыми панелями 46, 48 участка для образования крышки 32. Линии отреза 54 совпадают с линией перегиба 56 между участками для образования каркаса и крышки, и по которой крышка собранной сигаретной пачки 10 соединяется с каркасом пачки. Линии отреза 54 обеспечивают возможность такого соединения. В варианте осуществления настоящего изобретения, показанном на фиг. 1-5, правая и левая боковые панели 46, 48 участка для образования крышки 32, каждая, включает множество перфораций 60, образованных от задней до передней части этих панелей. Передняя часть каждой боковой панели 46, 48,как показано на фиг. 5, представляет собой выдавленную (шершавую) поверхность, которая трется об участки крышки, покрытые ароматическим веществом, чтобы высвободить ароматическое вещество при открывании пачки 10, как более подробно объясняется ниже. Как было отмечено выше, каждая пачка 10 включает внутренний каркас 14, содержащий переднюю панель 62 и правую и левую боковые панели 64, 66, расположенные на участке для образования каркаса 16 данной пачки. Внешняя поверхность панелей внутреннего каркаса 64, 66, каждая, включает покрытие 68 из микроинкапсулированных вкусовых ароматических веществ, как объясняется в полном описании изобретения. Следовательно, когда собранная пачка первый раз открывается, перфорации 60 на каждой боковой панели 46, 48 участка для образования крышки 32, каждая, представляют собой выдавленную поверхность, которая трется об ароматическое покрытие 68 на внешней стороне боковых панелей внутреннего каркаса, для того чтобы тем самым разрушить микроинкапсулирующее вещество и высвободить ароматическое вещество на потребителя. В дальнейшем, когда пачка закрывается и вновь открывается,выпуск ароматического вещества продолжается, но уже в меньшей степени. Упрочняющая панель 40 участка для образования крышки 32 пачки 10 включает также несколько участков ароматического покрытия 70 на открытой поверхности панели 40, которая видна на внутренней стороне крышки. Панель 40 входит в зацепление с передней панелью 36, на которой размещаются участки, покрытые ароматическим веществом 70, на внутренней стороне крышки за передней панелью. Верхние концевые участки 72 на передней панели 62 внутреннего каркаса 14 трутся о панели с ароматическим покрытием, когда пачку открывают, чтобы при этом высвободить вкусовое ароматическое вещество на потребителя путем разрушения микроинкапсулированных ароматических веществ. Фиг. 6 изображает другой вариант осуществления, подобный пачке по фиг. 1-5, однако пачка 10',показанная на фиг. 6, включает перфорации 46 на наружных поверхностях боковых панелей 64, 66 внутреннего каркаса 14. Ароматические покрытия 68 расположены на внутренней поверхности правой и левой боковой панелей 46, 48 участка для образования крышки 32. Следовательно, когда пачка 10 открывается, шероховатая перфорированная поверхность на внутреннем каркасе трется об ароматические покрытия на внутренней стороне крышки, чтобы при этом высвободить инкапсулированные вкусовые ароматические вещества. Передняя панель 62 внутреннего каркаса включает также выступающие наружу-2 010126 удерживающие вырезанные части 74, которые трутся о внутреннюю поверхность с ароматическим покрытием 68 на панелях 46, 48 крышки, чтобы обеспечить разрушение инкапсулированного ароматического вещества. Обычно такие удерживающие вырезанные части служат для удерживания крышки в закрытом положении, но в настоящем примере они также используются для разрушения микрокапсул,чтобы таким образом высвободить ароматическое вещество. Микрокапсулы, содержащие предпочтительное ароматическое вещество, изготавливаются и могут быть получены на коммерческой основе в компаниях, таких как Arcade, Inc., г. Чаттануга, шт. Теннесси. Примеры возможных ароматических веществ для инкапсулирования включают ароматические вещества с запахом мяты перечной и жареных/подсушенных продуктов. Хотя инкапсулировано может быть практически любое ароматическое масло при условии, что оно удовлетворяет определенным базовым требованиям данной технологии, например, обладает гидрофобными свойствами. Раствор полимера на основе полиформальдегида и мочевины может быть использован для покрытия из ароматических масел и изготовления микрокапсул после полимеризации. Диаметр микрокапсул может находиться в пределах от примерно 10 мкм до примерно 40 мкм. Микрокапсулы могут быть получены в виде влажной массы, которая может смешиваться с водой для образования красящей суспензии. Растворители не используются в сочетании с данной влажной массой, так как они могут растворять полимерные оболочки, в которых заключено микроинкапсулированное ароматическое вещество. Разнообразие концентраций обеспечит пригодную к использованию красящую суспензию в зависимости от условий печати и технологических процессов. Например, концентрация сырой заготовки от 50-60% обеспечивает густоту краски, отвечающую требованиям систем глубокой печати. При работе пресса глубокой печати 40 кг краски при концентрации раствора 50% могут обеспечить достаточное количество краски для того, чтобы напечатать примерно 1 млн открытых блоков. Технологии трафаретной печати могут также быть использованы с микроинкапсулированными красками. Таким образом, создана пачка с шарнирной крышкой, которая по заранее установленной схеме покрывается микроинкапсулированной краской в виде ароматического масла таким образом, чтобы обеспечить фрикционный контакт между покрытой поверхностью и другими поверхностями данной пачки при ее открывании потребителем. Фрикционный контакт разрушает микрокапсулы, выпуская вкусовой аромат на потребителя. Специалистам в данной области техники будет понятно, что настоящее изобретение может иметь другие варианты осуществления, кроме описанных вариантов, которые представлены для иллюстрации и не являются ограничивающими, и настоящее изобретение ограничивается только формулой, приведенной ниже. Подробное описание не приводится, прежде всего, для ясности понимания и исключения появления ненужных ограничений, поскольку модификации будут понятны специалистам в данной области техники после ознакомления с этим описанием и могут быть реализованы без отхода от сущности или объема формулы настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пачка с шарнирной крышкой, содержащая нижний внешний каркас пачки и верхнюю крышку,шарнирно соединенную с нижним внешним каркасом для перемещения между открытым и закрытым положениями, при этом крышка включает переднюю, верхнюю, заднюю и противоположные боковые стеночные части; причем внутри пачки находится внутренний каркас, который продолжается вверх от нижнего внешнего каркаса пачки; внутренний каркас имеет переднюю и противоположные боковые стеночные части, поверхности с микроинкапсулированным ароматическим веществом на наружной стороне противоположных боковых стеночных частей внутреннего каркаса и выдавленные перфорации на внутренней стороне противоположных боковых стеночных частей крышки, при этом поверхности с микроинкапсулированным ароматическим веществом разрушаются выдавленными перфорациями при открывании крышки, чтобы высвободить ароматическое вещество при этом открывании. 2. Пачка по п.1, дополнительно содержащая поверхность с микроинкапсулированным ароматическим веществом на внутренней стороне передней стенки крышки и верхние краевые участки передней стенки внутреннего каркаса, выполненные и расположенные с возможностью зацепления с внутренней стороной передней стенки крышки, когда пачку открывают, чтобы при этом открывании разрушить находящееся на ней микроинкапсулированное ароматическое покрытие и высвободить ароматическое вещество. 3. Пачка с шарнирной крышкой, содержащая нижний внешний каркас пачки и верхнюю крышку,шарнирно соединенную с нижним внешним каркасом пачки, для перемещения между открытым и закрытым положениями, при этом крышка включает переднюю, верхнюю, заднюю и противоположные боковые стеночные части, причем внутри пачки находится внутренний каркас, который продолжается вверх от нижнего внешнего каркаса пачки; внутренний каркас имеет переднюю и противоположные боковые стеночные части, поверхности с микроинкапсулированным ароматическим веществом на внутренней стороне противоположных боковых стеночных частей крышки и выдавленные перфорации на наружной стороне противоположных боковых стеночных частей внутреннего каркаса, при этом поверхно-3 010126 сти с микроинкапсулированным ароматическим веществом разрушаются выдавленными перфорациями при открывании крышки, чтобы при этом открывании высвободить ароматическое вещество. 4. Пачка по п.3, дополнительно содержащая поверхность с микроинкапсулированным ароматическим веществом на внутренней стороне передней стенки крышки и верхние краевые участки передней стенки внутреннего каркаса, выполненные и расположенные с возможностью зацепления с внутренней стороной передней стенки крышки, когда пачку открывают, чтобы таким образом разрушить находящееся на ней микроинкапсулированное ароматическое покрытие и высвободить ароматическое вещество при таком открывании.
