Соединения для труб

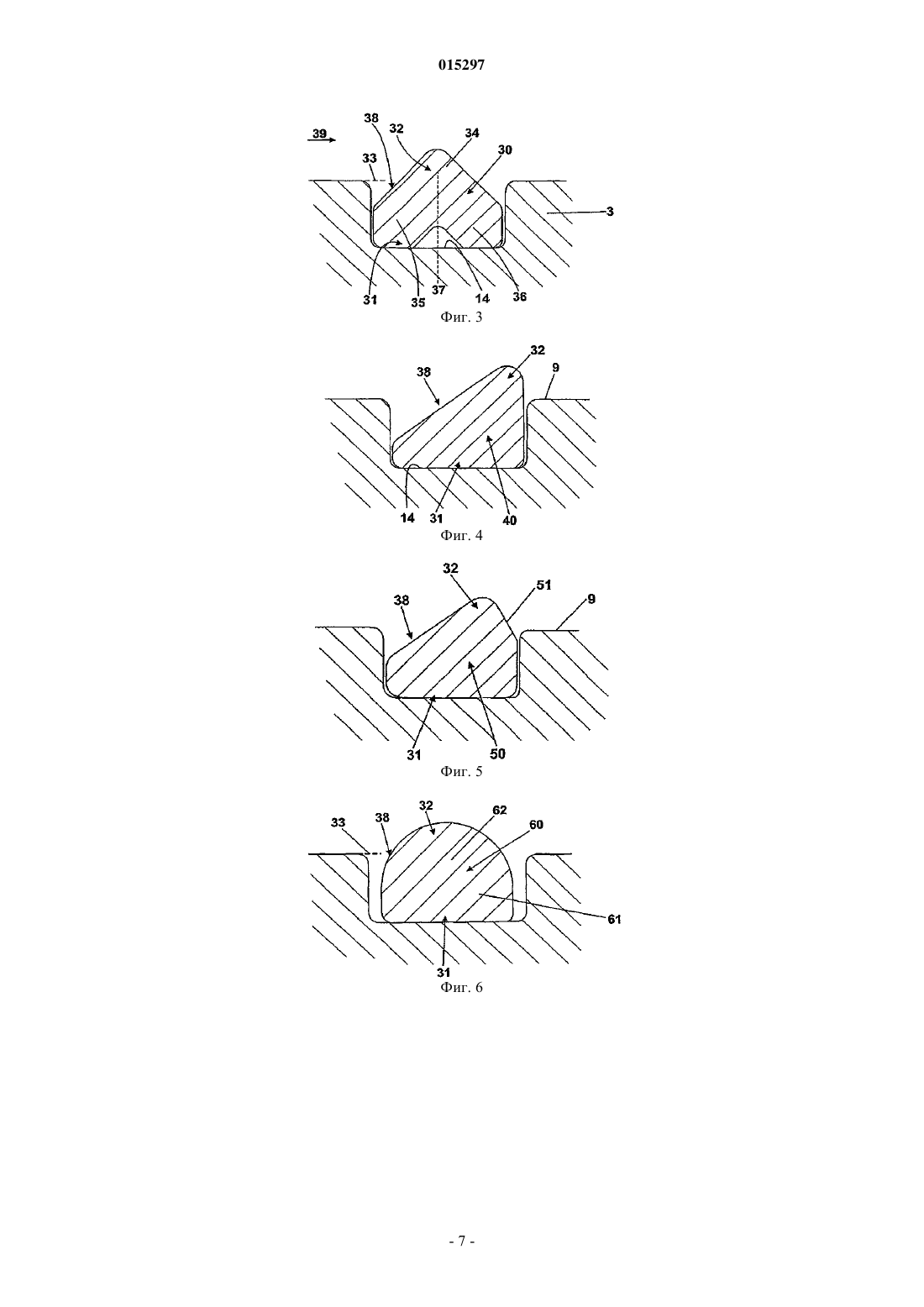

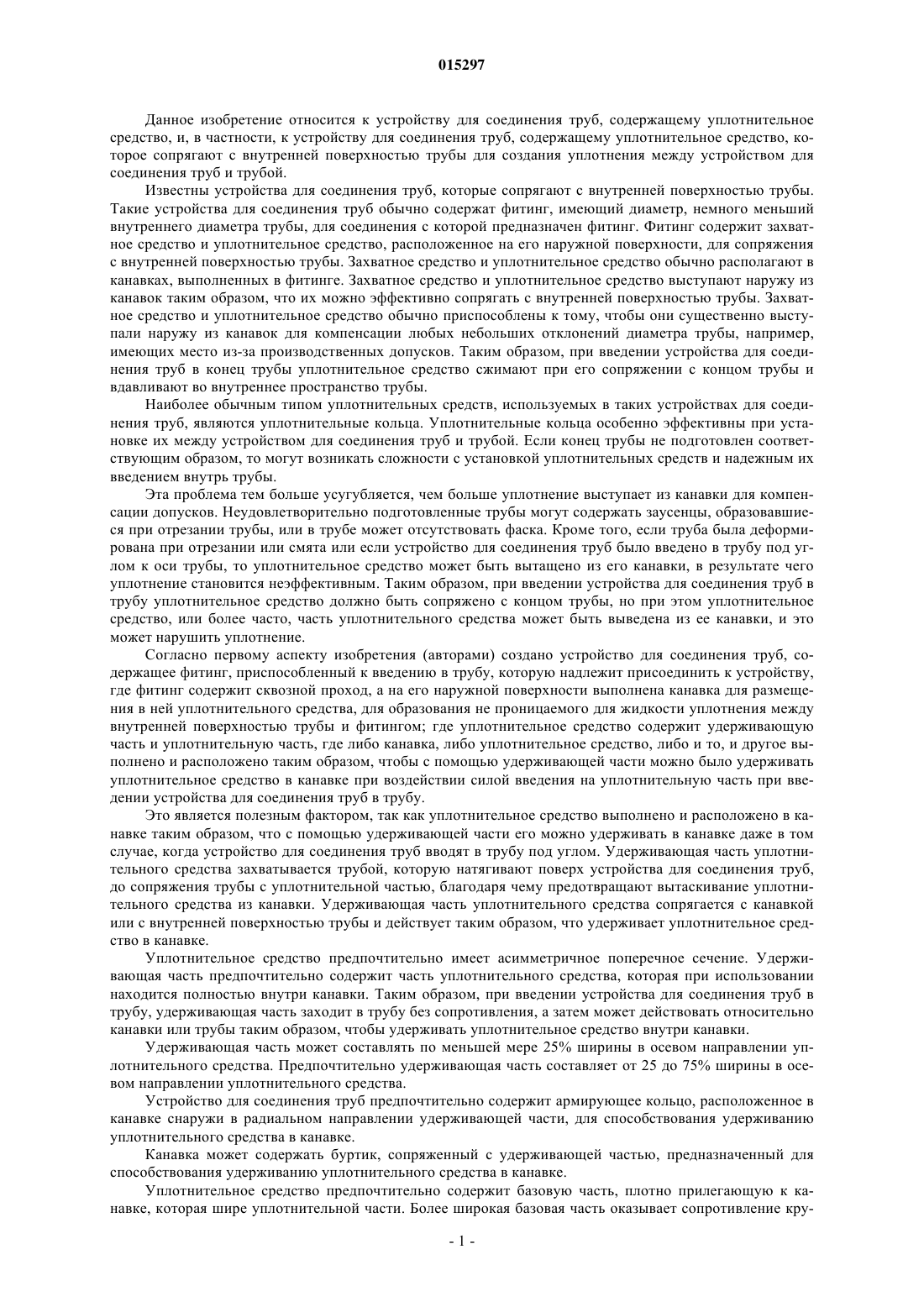

(71)(73) Заявитель и патентовладелец: ПЕГЛЕР ЙОРКШИР ГРУП ЛИМИТЕД Устройство для соединения труб, содержащее фитинг (3), приспособленный к введению в трубу(2), причем фитинг (3) содержит сквозной проход, а на его наружной поверхности содержит канавку (14) для размещения уплотнительного средства (30, 40, 50, 60, 90, 100, 110, 120, 130) для образования непроницаемого для текучей среды уплотнения между трубой (2) и фитингом (3); при этом уплотнительное средство содержит удерживающую часть (38) и уплотняющую часть(32), причем либо канавка (14), либо уплотнительное средство, либо и то, и другое выполнены и расположены таким образом, чтобы с помощью удерживающей части (38) уплотнительное средство удерживалось в канавке (14) при воздействии на уплотняющую часть (32) силы введения,прикладываемой к ней при введении устройства (1) для соединения труб в трубу (2). Кроме того,базовая часть может быть в осевом направлении шире уплотняющей части (32). Кроме того, уплотнительное средство может содержать армирующее средство (111), приспособленное к предотвращению выхода уплотнительного средства из канавки (14). 015297 Данное изобретение относится к устройству для соединения труб, содержащему уплотнительное средство, и, в частности, к устройству для соединения труб, содержащему уплотнительное средство, которое сопрягают с внутренней поверхностью трубы для создания уплотнения между устройством для соединения труб и трубой. Известны устройства для соединения труб, которые сопрягают с внутренней поверхностью трубы. Такие устройства для соединения труб обычно содержат фитинг, имеющий диаметр, немного меньший внутреннего диаметра трубы, для соединения с которой предназначен фитинг. Фитинг содержит захватное средство и уплотнительное средство, расположенное на его наружной поверхности, для сопряжения с внутренней поверхностью трубы. Захватное средство и уплотнительное средство обычно располагают в канавках, выполненных в фитинге. Захватное средство и уплотнительное средство выступают наружу из канавок таким образом, что их можно эффективно сопрягать с внутренней поверхностью трубы. Захватное средство и уплотнительное средство обычно приспособлены к тому, чтобы они существенно выступали наружу из канавок для компенсации любых небольших отклонений диаметра трубы, например,имеющих место из-за производственных допусков. Таким образом, при введении устройства для соединения труб в конец трубы уплотнительное средство сжимают при его сопряжении с концом трубы и вдавливают во внутреннее пространство трубы. Наиболее обычным типом уплотнительных средств, используемых в таких устройствах для соединения труб, являются уплотнительные кольца. Уплотнительные кольца особенно эффективны при установке их между устройством для соединения труб и трубой. Если конец трубы не подготовлен соответствующим образом, то могут возникать сложности с установкой уплотнительных средств и надежным их введением внутрь трубы. Эта проблема тем больше усугубляется, чем больше уплотнение выступает из канавки для компенсации допусков. Неудовлетворительно подготовленные трубы могут содержать заусенцы, образовавшиеся при отрезании трубы, или в трубе может отсутствовать фаска. Кроме того, если труба была деформирована при отрезании или смята или если устройство для соединения труб было введено в трубу под углом к оси трубы, то уплотнительное средство может быть вытащено из его канавки, в результате чего уплотнение становится неэффективным. Таким образом, при введении устройства для соединения труб в трубу уплотнительное средство должно быть сопряжено с концом трубы, но при этом уплотнительное средство, или более часто, часть уплотнительного средства может быть выведена из ее канавки, и это может нарушить уплотнение. Согласно первому аспекту изобретения (авторами) создано устройство для соединения труб, содержащее фитинг, приспособленный к введению в трубу, которую надлежит присоединить к устройству,где фитинг содержит сквозной проход, а на его наружной поверхности выполнена канавка для размещения в ней уплотнительного средства, для образования не проницаемого для жидкости уплотнения между внутренней поверхностью трубы и фитингом; где уплотнительное средство содержит удерживающую часть и уплотнительную часть, где либо канавка, либо уплотнительное средство, либо и то, и другое выполнено и расположено таким образом, чтобы с помощью удерживающей части можно было удерживать уплотнительное средство в канавке при воздействии силой введения на уплотнительную часть при введении устройства для соединения труб в трубу. Это является полезным фактором, так как уплотнительное средство выполнено и расположено в канавке таким образом, что с помощью удерживающей части его можно удерживать в канавке даже в том случае, когда устройство для соединения труб вводят в трубу под углом. Удерживающая часть уплотнительного средства захватывается трубой, которую натягивают поверх устройства для соединения труб,до сопряжения трубы с уплотнительной частью, благодаря чему предотвращают вытаскивание уплотнительного средства из канавки. Удерживающая часть уплотнительного средства сопрягается с канавкой или с внутренней поверхностью трубы и действует таким образом, что удерживает уплотнительное средство в канавке. Уплотнительное средство предпочтительно имеет асимметричное поперечное сечение. Удерживающая часть предпочтительно содержит часть уплотнительного средства, которая при использовании находится полностью внутри канавки. Таким образом, при введении устройства для соединения труб в трубу, удерживающая часть заходит в трубу без сопротивления, а затем может действовать относительно канавки или трубы таким образом, чтобы удерживать уплотнительное средство внутри канавки. Удерживающая часть может составлять по меньшей мере 25% ширины в осевом направлении уплотнительного средства. Предпочтительно удерживающая часть составляет от 25 до 75% ширины в осевом направлении уплотнительного средства. Устройство для соединения труб предпочтительно содержит армирующее кольцо, расположенное в канавке снаружи в радиальном направлении удерживающей части, для способствования удерживанию уплотнительного средства в канавке. Канавка может содержать буртик, сопряженный с удерживающей частью, предназначенный для способствования удерживанию уплотнительного средства в канавке. Уплотнительное средство предпочтительно содержит базовую часть, плотно прилегающую к канавке, которая шире уплотнительной части. Более широкая базовая часть оказывает сопротивление кру-1 015297 тящему усилию, действующему на уплотнительное средство во время контакта с трубой при продвижении ее поверх уплотнительной части, выступающей наружу из канавки. Уплотнительное средство предпочтительно имеет кольцевую форму. Уплотнительное средство предпочтительно изготавливают из пластикового материала или из резины. Уплотнительное средство предпочтительно имеет V-образную форму поперечного сечения. В альтернативном варианте исполнения оно может иметь поперечное сечение в форме прямоугольного треугольника или поперечное сечение Т-образной формы или прямоугольной формы с полукруглой стороной, обращенной наружу. Кроме того, уплотнительное средство может содержать жесткую поверхность,обращенную наружу. Согласно второму аспекту настоящего изобретения (авторами) создано устройство для соединения труб, содержащее фитинг, приспособленный к введению в трубу, которую надлежит присоединить к устройству, где фитинг содержит сквозной проход, а на его наружной поверхности выполнена канавка для размещения в ней уплотнительного средства для образования не проницаемого для жидкости уплотнения между внутренней поверхностью трубы и фитингом; где уплотнительное средство содержит базовую часть, которая плотно прилегает к фитингу, и уплотнительную часть, приспособленную к плотному прилеганию к трубе, где базовая часть в осевом направлении шире уплотнительной части. При введении устройства для соединения труб в трубу уплотнительная часть, выступающая из канавки, контактирует с трубой, посредством которой прикладывают сдвигающее или крутящее усилие к уплотнительному средству. Однако посредством более широкой базовой части благоприятно предотвращают выдавливание уплотнительного средства из канавки. Базовая часть предпочтительно содержит два буртика кольцевой формы, отстоящие друг от друга в осевом направлении. В альтернативном варианте исполнения базовая часть может иметь, по существу,прямоугольное поперечное сечение. Базовая часть может быть закреплена в канавке с использованием слоя адгезива. С помощью слоя адгезива можно прикреплять уплотнительное средство к основанию канавки, к боковой стенке канавки или использовать их сочетание. Согласно третьему аспекту настоящего изобретения (авторами) создано устройство для соединения труб, содержащее фитинг, приспособленный к введению в трубу, которую надлежит присоединить к устройству, где фитинг содержит сквозной проход, а на его наружной поверхности выполнена канавка для размещения в ней уплотнительного средства для образования не проницаемого для жидкости уплотнения между внутренней поверхностью трубы и фитингом; где уплотнительное средство содержит армирующее средство, приспособленное к предотвращению выхода уплотнительного средства из канавки при воздействии силы введения на уплотнительное средство при введении устройства для соединения труб в трубу. Армирующее средство является достаточно эластичным для обеспечения возможности установки уплотнительного средства на фитинге устройства для соединения труб, но обеспечивает достаточную жесткость для удерживания уплотнительного средства в канавке при введении устройства для соединения труб в трубу. Использование армирующего средства является полезным, так как уплотнительное средство может быть изготовлено из достаточно мягкого материала, пригодного для создания уплотнения, а армирующим средством придают уплотнительному средству требуемую жесткость для надежного удерживания в канавке. Армирующее средство предпочтительно содержит разрезное кольцо, заформованное в уплотнительное средство. Уплотнительное средство может быть изготовлено путем формования его вокруг армирующего средства. Армирующее кольцо предпочтительно изготавливают из пластиков, хотя его можно изготавливать и из металла. Армирующее кольцо предпочтительно располагают полностью внутри уплотнительного средства. В альтернативном варианте исполнения армирующее средство может содержать армирующую ленту,выступающую наружу из уплотнительного средства. Далее следует подробное описание настоящего изобретения, приведенное только в качестве примера, со ссылками на прилагаемые чертежи, на которых изображено на фиг. 1 - известное устройство для соединения труб; на фиг. 2 - концевая часть устройства для соединения труб, представленного на фиг. 1, частично введенная в трубу; на фиг. 3 - первый вариант исполнения уплотнительного средства, расположенного в канавке устройства для соединения труб, согласно первому и второму аспектам изобретения; на фиг. 4 - второй вариант исполнения уплотнительного средства согласно первому и второму аспектам изобретения; на фиг. 5 - третий вариант исполнения уплотнительного средства согласно первому и второму аспектам изобретения; на фиг. 6 - четвертый вариант исполнения уплотнительного средства согласно первому и второму аспектам изобретения; на фиг. 7 - четвертый вариант исполнения уплотнительного средства, содержащий базовый слой ад-2 015297 гезива; на фиг. 8 - четвертый вариант исполнения уплотнительного средства, содержащий слой адгезива около боковой стороны; на фиг. 9 - пятый вариант исполнения уплотнительного средства, закрепленного в канавке с помощью адгезива, согласно первому и второму аспектам изобретения; на фиг. 10 - шестой вариант исполнения уплотнительного средства, расположенного в модифицированной канавке, согласно первому и второму аспектам изобретения; на фиг. 11 - седьмой вариант исполнения уплотнительного средства в сочетании с удерживающим кольцом, согласно первому, второму и третьему аспектам изобретения; на фиг. 12 а и 12b - восьмой вариант исполнения уплотнительного средства согласно третьему аспекту изобретения, содержащего армирующее кольцо, расположенное в его середине; и на фиг. 13 а и 13b - девятый вариант исполнения уплотнительного средства, содержащего армирующую полосу, частично расположенную в нем, согласно третьему аспекту изобретения. Устройство 1 для соединения труб, представленное на фиг. 1, предназначено для соединения двух пластиковых труб 2 непроницаемым для жидкости способом, например для использования в системах коммунально-бытового водоснабжения. Только одна труба 2 показана на правой части чертежа, а левая часть устройства показана в состоянии до присоединения трубы. Устройство 1 содержит металлический фитинг 3, содержащий захватное средство в форме захватного кольца 4 для сопряжения с внутренней поверхностью 5 трубы 2, для удерживания трубы на фитинге 3 и два уплотнения 6, 7 для выполнения уплотнения непроницаемым для жидкости способом между внутренней поверхностью 5 трубы 2 и фитингом 3. Захватное кольцо 4 является разрезным компонентом,изготавливаемым из относительно эластичных пластиков, снабженным четырьмя зубцами 20 на наружной поверхности. Фитинг 3 содержит прямолинейный сквозной канал 8 и профилированную наружную поверхность 9. Описан только один конец фитинга 3, так как другой его конец является зеркальным отражением первого. Свободный конец 10 фитинга 3 выполнен в виде усеченного конуса для обеспечения легкого введения в трубу 2, тогда как центральная часть 11 содержит выступ 12, выполняющий роль упора для конца трубы 2. Рядом с выступом 12 фитинг 3 содержит наружную канавку 13 для захватного кольца, в которой размещено захватное кольцо 4. Рядом со свободным концом 10 выполнены две дополнительные наружные канавки 14 для размещения в них первого уплотнительного средства 6 и второго уплотнительного средства 7, которые представляют собой уплотнительные кольца. Для сборки устройства 1 для соединения труб захватное кольцо 4 первым устанавливают на фитинг 3 в канавке 13, а затем натягивают со стороны свободного конца уплотнительные кольца 6, 7 и располагают их в их канавках 14, как это показано на левой стороне фиг. 1. Следует понимать, что уплотнительные кольца выступают в радиальном направлении наружу из канавок 14 и что зубцы 20 захватного кольца 4 также выступают в радиальном направлении наружу из канавки 13. Величина выступающих частей захватного кольца 4 и уплотнительных колец из канавок 14 влияет на силу введения, требующуюся для задействования устройства для соединения труб. Таким образом, следует понимать, что захватное кольцо 4 и уплотнительные кольца выступают наружу в существенной степени для сопряжения с трубой, но не в такой степени, чтобы это препятствовало сборке устройства 1 для соединения труб и трубы 2. При использовании для соединения устройства 1 для соединения труб и трубы 2 пользователь вводит свободный конец 10 фитинга 3 в свободный конец трубы 2, а затем стягивает их вместе. Фитинг 3 вводят до тех пор, пока конец трубы 2 не сопряжется с выступом 12. При введении фитинга уплотнительные кольца 6, 7 вдавливаются в их канавки 14 и прижимаются к внутренней поверхности 5 трубы,посредством чего образуют уплотнение между ними. Зубцы 20 захватного кольца 4 сопрягаются с трубой 2 для удерживания ее в сопряженном состоянии с устройством 1 для соединения труб. Если пользователь пытается отсоединить трубу 2 от устройства 1 для соединения труб, то наклонная часть 21 захватного кольца 4 надвигается на наклонную часть 15 канавки 14, в результате чего увеличивается диаметр захватного кольца 4. Это понуждает зубцы 20 более сильно сопрягаться с трубой 2, таким образом удерживая трубу 2 и устройство 1 для соединения труб вместе. На фиг. 2 изображен в увеличенном масштабе вид свободного конца 10, где показаны (для простоты) только одна канавка 14 и одно уплотнительное средство 6. Канавка 14 содержит базовую часть 22,первую боковую стенку 23 и вторую боковую стенку 24. Трубу 2 натягивают на свободный конец 10 под углом к оси устройства 1 для соединения труб таким образом, чтобы первая часть 16 трубы 2 контактировала с уплотнительным средством 6 до вступления в контакт с ним второй противоположной в диаметральном направлении части 17. Уплотнительное кольцо 6 прижимают ко второй боковой стенке 24(как это показано на фиг. 2) и выдавливают из канавки 14 в положение 18. Следует понимать, что при таком положении уплотнительного кольца уплотнение между фитингом 3 и трубой 2 не будет надежным. К тому же, дальнейшее введение устройства 1 для соединения труб в трубу 2 может привести к повреждению уплотнительного кольца, особенно если труба 2 металлическая. На фиг. 3 изображен первый вариант исполнения уплотнительного средства 30 согласно изобретению, расположенного в канавке 14 фитинга 3. Уплотнительное средство 30 содержит базовую часть 31,-3 015297 которая плотно прилегает к базовой части канавки 14 фитинга 3, и уплотняющую часть 32, которую сопрягают с трубой 2 и посредством которой образуют уплотнение. Уплотняющая часть 32, по существу,содержит часть уплотнительного средства 30, которая выступает наружу из канавки над уровнем 33, определенным фитингом 3. Следует понимать, что при введении устройства 1 для соединения труб в трубу 2 уплотнительное средство 30 деформируют и таким образом могут быть части уплотнительного средства, в дополнение к уплотняющей части 32, посредством которых образуют уплотнение с трубой 2. Кроме того, могут быть части уплотнительного средства 30, в дополнение к базовой части 31, посредством которых образуют уплотнение с фитингом 3. Это может происходить во всех вариантах исполнения, рассмотренных в настоящей заявке. Уплотнительное средство 30 имеет кольцевую форму и содержит периферическую головную часть 34 и две периферические опорные части 35, 36. Опорные части 35 и 36 выступают в радиальном направлении внутрь от головной части 34, а также каждая из них наклонена под углом в каждую сторону от радиального направления внутрь (показанного пунктирной линией 37). Таким образом, уплотнительное средство 30 имеет, по существу, V-образную форму поперечного сечения. Головная часть 34 составляет уплотняющую часть 32, а две опорные части 35 и 36 составляют базовую часть 31, которая плотно прилегает к базовой части 22 канавки. Таким образом, базовая часть 31 содержит два кольцевых буртика,отстоящих друг от друга в осевом направлении. Таким образом, широкая базовая часть 31 образована расходящимися опорными частями 35, 36 для стабилизации уплотнительного средства 30 в канавке 14. Этим предотвращают выдавливание уплотнительного средства 30 из канавки при воздействии силы введения, прикладываемой к устройству 1 для соединения труб при введении его в трубу 2. Этому дополнительно способствуют посредством использования удерживающей части 38. В данном варианте исполнения устройство 1 для соединения труб выполнено таким образом, что трубу 2 натягивают поверх устройства 1 для соединения труб в направлении, указанном стрелкой 39. Таким образом, трубу 2 проводят поверх удерживающей части 38, а затем вводят в контакт с уплотняющей частью 32. Так как удерживающая часть 38 составляет существенную часть уплотнительного средства 30, она воздействует на внутреннюю поверхность трубы 2 для предотвращения скручивания, закатывания или выдавливания из канавки 14 уплотнительного средства 30. Второй вариант исполнения уплотнительного средства показан на фиг. 4 и обозначен поз. 40. Уплотнительное средство 40 имеет кольцевую форму, и его поперечное сечение, по существу, представляет собой прямоугольный треугольник, где углы кольца скруглены. Уплотнительное средство 40 содержит базовую часть 31, плотно прилегающую к базовой части канавки 14, и уплотняющую часть 32, которую вводят в контакт с трубой 2 и посредством которой обеспечивают уплотнение относительно трубы 2. Благодаря такой форме уплотнительного средства 40 удерживающая часть 38 получается больше удерживающей части 38 первого варианта исполнения. Таким образом, существенную часть уплотнительного средства 40 удерживают под трубой 2, когда труба контактирует с уплотняющей частью 32. Этим, в сочетании с широкой базовой частью 31, предотвращают выдавливание уплотнительного средства 40 из канавки 14 при натягивании трубы 2 поверх устройства 1 для соединения труб. Третий вариант исполнения, показанный на фиг. 5, является модификацией второго варианта исполнения. Уплотнительное средство 50 имеет профиль, по существу, прямоугольного треугольника, но один из углов заменен наклонной частью 51. Наклонная часть 51 полезна тем, что посредством нее уплотняющая часть 32 отдалена от наружной поверхности 9 рядом с канавкой 14. Если требуется, чтобы уплотнительное средство 40, представленное на фиг. 4, было особенно эластичным, то уплотняющая часть 32 может быть деформирована под воздействием трубы 2 таким образом, чтобы она былазащемлена между трубой 2 и поверхностью 9, которой она может быть повреждена. Наличие наклонной поверхности 51 позволяет уменьшить вероятность повреждения уплотняющей части 32. На фиг. 6 изображен четвертый вариант исполнения, в котором уплотнительное средство 60 имеет кольцевую форму, а его поперечное сечение содержит прямоугольную часть 61 и полукруглую часть 62. Полукруглая часть 62 выступает из обращенной наружу стороны прямоугольной части 61. Полукруглая часть 62 выступает из канавки 14 над уровнем 33 и образует уплотняющую часть 32. Прямоугольная часть 61 плотно прилегает к базовой части канавки 14 и составляет базовую часть 31. Уплотнительное средство 60, представленное на фиг. 7, аналогично представленному на фиг. 6, и поэтому оно обозначено той же позицией. Однако уплотнительное средство 60 дополнительно закреплено в канавке адгезивом 70. Адгезив 70 нанесен на поверхность уплотнительного средства 60, обращенную внутрь, и таким образом базовая часть 31 прикреплена к базовой части 22 канавки. Для прикрепления уплотнительного средства 60, представленного на фиг. 8, к второй боковой стенке 24 аналогичным образом использован слой адгезива 80. Слои 70 и 80 адгезива используют, дополнительно к широкой базовой части 31 и к удерживающей части 38, для удерживания уплотнительного средства в канавке 14. На фиг. 9 изображен пятый вариант исполнения уплотнительного средства, обозначенного поз. 90. Уплотнительное средство 90 имеет кольцевую форму и в поперечном сечении содержит прямоугольную часть 92 и бугристую часть 93. Бугристая часть 93 выступает из обращенной наружу стороны прямоугольной части 92. Бугристая часть 93 содержит два отстоящих друг от друга в осевом направлении небольших бугорка 95 и 96, отделенных большим центральным бугорком 94, составляющим уплотняющую-4 015297 часть 32. Для трубы 2, которую натягивают поверх устройства для соединения труб слева направо, как это показано на чертеже, бугорок 95 представляет удерживающую часть 38. Уплотнительное средство 90 также прикреплено к базовой части 22 канавки 14 и к ее боковым стенкам 23 и 24 слоем 91 адгезива. Следует понимать, что слой 91 адгезива может быть необязательным, в зависимости от применения и от сил, которые по предположениям могут быть приложены к устройству 1 для соединения труб. На фиг. 10 изображены шестой вариант исполнения уплотнительного средства 100 и модифицированная канавка 14. Уплотнительное средство 100 имеет кольцевую форму, как и предыдущие варианты исполнения, и содержит кольцевую часть 101 прямоугольного поперечного сечения, составляющую базовую часть 31, и фланец 102 кольцевой формы, выступающий от обращенной наружу поверхности кольцевой части 101 и составляющий уплотняющую часть 32. Канавка 14 содержит базовую часть 22 и первую и вторую боковые стенки 23 и 24, соответственно,как и раньше. Однако канавка также содержит первый кольцевой выступ 103, выступающий от первой боковой стенки 23 рядом с поверхностью 9, и второй кольцевой выступ 104, выступающий от второй боковой стенки 24 рядом с поверхностью 9. В этом варианте исполнения удерживающая часть 38 размещена под первым выступом 103 и, таким образом, удерживается в канавке 14, когда уплотняющую часть 32 подвергают воздействию силы введения при установке устройства 1 для соединения труб в трубе 2. Седьмой вариант исполнения, показанный на фиг. 11, содержит уплотнительное средство 110, подобное по форме четвертому варианту исполнения, но содержащее выступающую в осевом направлении часть, составляющую удерживающую часть 38. Таким образом, в этом варианте исполнения удерживающая часть также составляет часть базовой части 31. В дополнение к уплотнительному средству 110 в канавке 14 установлено армирующее средство 111, представляющее собой удерживающее кольцо. Удерживающее кольцо является разрезным кольцом из пластикового материала, расположенным рядом с удерживающей частью 38 и снаружи в радиальном направлении от удерживающей части 38. Удерживающая часть 38 приспособлена к опиранию на армирующее средство 111, чтобы таким образом удерживать уплотнительное средство 110 в канавке 14. На фиг. 12 а и 12b изображены сечение в плоскости и поперечное сечение восьмого варианта исполнения. Уплотнительное средство 120 содержит уплотнительное кольцо, имеющее круглое поперечное сечение, содержащее армирующее средство 111, расположенное внутри него. Уплотнительное средство 120 может быть сформовано вокруг армирующего средства, которое содержит разрезное кольцо из пластика. Благодаря использованию разрезного кольца 111 можно изготавливать уплотнительное средство из существенно деформируемого материала для создания надежного уплотнения между трубой 2 и фитингом 3, при этом обеспечивая достаточную жесткость за счет кольца 111, чтобы удерживать уплотнительное средство 120 в канавке 14. Следовательно, армирующее средство 111 должно обладать достаточной прочностью, чтобы предотвращался выход уплотнительного средства из канавки под воздействием силы введения в трубу 2, но при этом должно обладать достаточной эластичностью для обеспечения возможности проводки уплотнительного средства 120 поверх фитинга 3 в канавку 14. На фиг. 13a и 13b показаны сечения, подобные представленным на фиг. 12a и 12b, на которых изображено уплотнительное средство 130, содержащее армирующее средство 111. В этом варианте исполнения армирующее средство 111 представляет собой разрезное кольцо, сформованное из пластиковой ленты. Лента 111 действует таким же образом, как и проволочное кольцо восьмого варианта исполнения. Следует понимать, что кольцо 111, представленное на фиг. 12a и 12b, и лента 111, представленная на фиг. 13a и 13b, могут быть в альтернативном варианте исполнения изготовлены из металла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для соединения труб, содержащее фитинг (3), выполненный с возможностью введения в трубу (2), присоединяемую к устройству (1), причем фитинг (3) содержит сквозной проход, а на его наружной поверхности содержит канавку (14) для размещения уплотнительного средства (30, 40, 50, 60,90, 100, 110, 120, 130) для образования непроницаемого для текучей среды уплотнения между внутренней поверхностью трубы (2) и фитингом (3); при этом уплотнительное средство содержит удерживающую часть (38) и уплотняющую часть (32), причем удерживающая часть (38) содержит часть уплотнительного средства, которая при использовании находится полностью внутри канавки (14), при этом либо канавка (14), либо уплотнительное средство, либо и то, и другое выполнены и расположены таким образом, что удерживающая часть (38) взаимодействует с канавкой (14) или внутренней поверхностью трубы(2), чтобы удерживать уплотнительное средство в канавке (14) при приложении к уплотняющей части(32) силы введения, прикладываемой к ней при введении устройства (1) для соединения труб в трубу (2),и удерживающая часть (38) составляет по меньшей мере 25% ширины в осевом направлении уплотнительного средства. 2. Устройство по п.1, в котором уплотнительное средство (40, 50, 110) имеет асимметричное поперечное сечение. 3. Устройство по п.1 или 2, в котором удерживающая часть (38) составляет от 25 до 75% ширины в-5 015297 осевом направлении уплотнительного средства. 4. Устройство по любому из пп.1-3, которое содержит армирующее кольцо (111), расположенное в канавке (14) по радиусу снаружи удерживающей части (38), для способствования удерживанию уплотнительного средства (110) в канавке (14). 5. Устройство по любому из пп.1-4, в котором канавка (14) содержит выступающую часть (103,104), сопряженную с удерживающей частью (38), для способствования удерживанию уплотнительного средства (100) в канавке (14). 6. Устройство по любому из пп.1-5, в котором уплотнительное средство содержит базовую часть(31), плотно прилегающую к канавке (14), которая шире уплотняющей части (32). 7. Устройство по любому из пп.1-6, в котором уплотнительное средство имеет кольцевую форму. 8. Устройство по любому из пп.1-7, в котором уплотнительное средство изготовлено из пластикового материала. 9. Устройство по любому из пп.1-7, в котором уплотнительное средство изготовлено из резины. 10. Устройство по любому из пп.1-9, в котором уплотнительное средство (30) имеет V-образную форму поперечного сечения. 11. Устройство по любому из пп.1-9, в котором уплотнительное средство (40) имеет в поперечном сечении форму прямоугольного треугольника. 12. Устройство по любому из пп.1-9, в котором уплотнительное средство (100) имеет в поперечном сечении Т-образную форму. 13. Устройство по любому из пп.1-9, в котором уплотнительное средство (60) имеет прямоугольное поперечное сечение, содержащее полукруглую сторону, обращенную наружу. 14. Устройство по любому из пп.1-13, в котором уплотнительное средство (90) имеет жесткую поверхность, обращенную наружу.
