Узел соединения труб

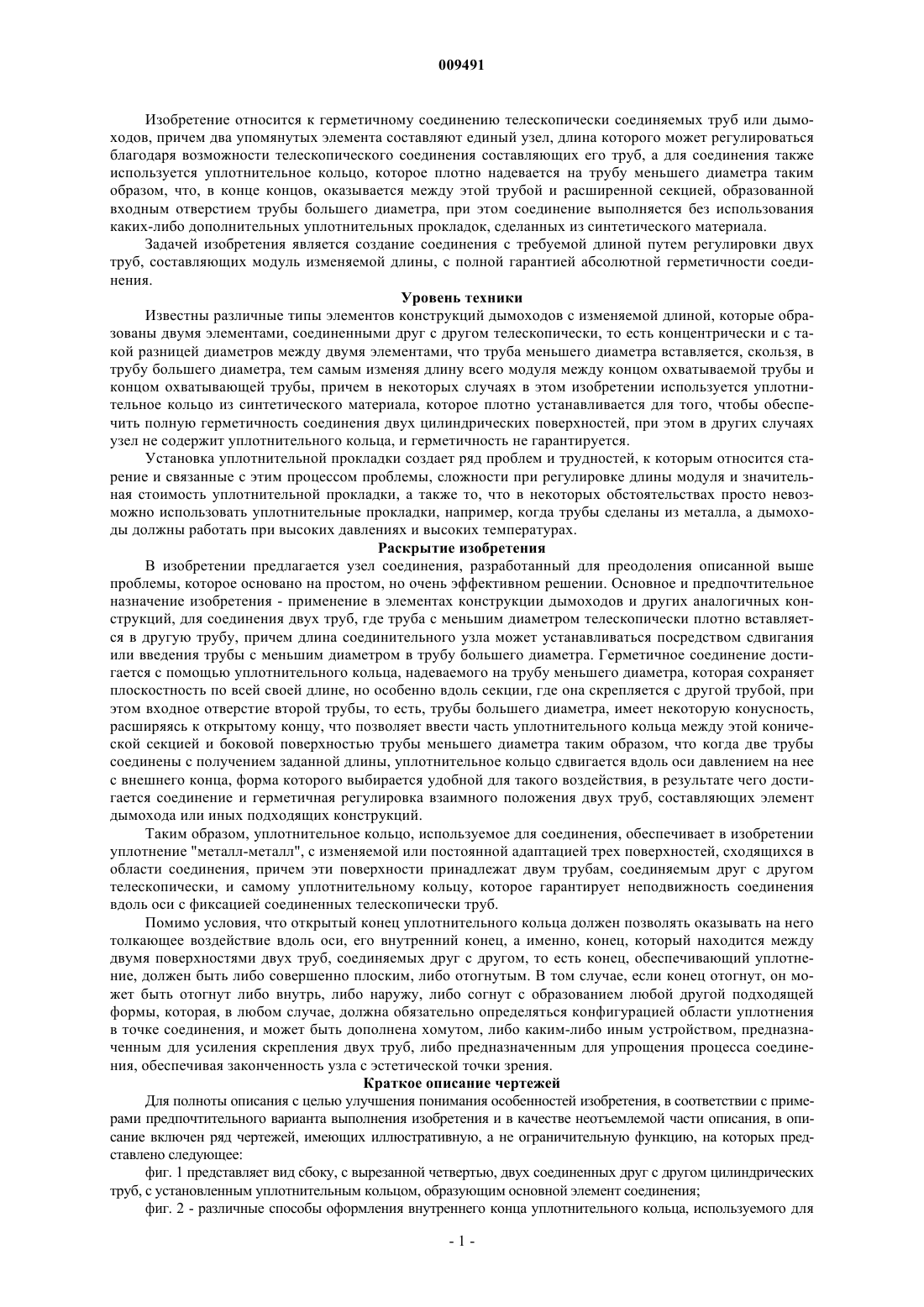

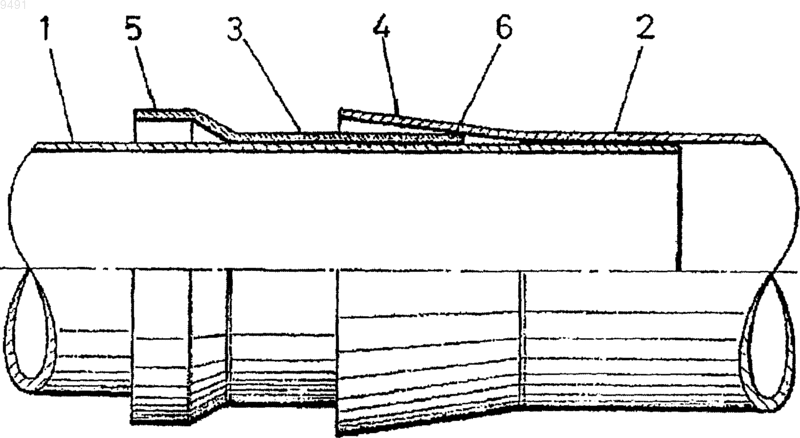

009491 Изобретение относится к герметичному соединению телескопически соединяемых труб или дымоходов, причем два упомянутых элемента составляют единый узел, длина которого может регулироваться благодаря возможности телескопического соединения составляющих его труб, а для соединения также используется уплотнительное кольцо, которое плотно надевается на трубу меньшего диаметра таким образом, что, в конце концов, оказывается между этой трубой и расширенной секцией, образованной входным отверстием трубы большего диаметра, при этом соединение выполняется без использования каких-либо дополнительных уплотнительных прокладок, сделанных из синтетического материала. Задачей изобретения является создание соединения с требуемой длиной путем регулировки двух труб, составляющих модуль изменяемой длины, с полной гарантией абсолютной герметичности соединения. Уровень техники Известны различные типы элементов конструкций дымоходов с изменяемой длиной, которые образованы двумя элементами, соединенными друг с другом телескопически, то есть концентрически и с такой разницей диаметров между двумя элементами, что труба меньшего диаметра вставляется, скользя, в трубу большего диаметра, тем самым изменяя длину всего модуля между концом охватываемой трубы и концом охватывающей трубы, причем в некоторых случаях в этом изобретении используется уплотнительное кольцо из синтетического материала, которое плотно устанавливается для того, чтобы обеспечить полную герметичность соединения двух цилиндрических поверхностей, при этом в других случаях узел не содержит уплотнительного кольца, и герметичность не гарантируется. Установка уплотнительной прокладки создает ряд проблем и трудностей, к которым относится старение и связанные с этим процессом проблемы, сложности при регулировке длины модуля и значительная стоимость уплотнительной прокладки, а также то, что в некоторых обстоятельствах просто невозможно использовать уплотнительные прокладки, например, когда трубы сделаны из металла, а дымоходы должны работать при высоких давлениях и высоких температурах. Раскрытие изобретения В изобретении предлагается узел соединения, разработанный для преодоления описанной выше проблемы, которое основано на простом, но очень эффективном решении. Основное и предпочтительное назначение изобретения - применение в элементах конструкции дымоходов и других аналогичных конструкций, для соединения двух труб, где труба с меньшим диаметром телескопически плотно вставляется в другую трубу, причем длина соединительного узла может устанавливаться посредством сдвигания или введения трубы с меньшим диаметром в трубу большего диаметра. Герметичное соединение достигается с помощью уплотнительного кольца, надеваемого на трубу меньшего диаметра, которая сохраняет плоскостность по всей своей длине, но особенно вдоль секции, где она скрепляется с другой трубой, при этом входное отверстие второй трубы, то есть, трубы большего диаметра, имеет некоторую конусность,расширяясь к открытому концу, что позволяет ввести часть уплотнительного кольца между этой конической секцией и боковой поверхностью трубы меньшего диаметра таким образом, что когда две трубы соединены с получением заданной длины, уплотнительное кольцо сдвигается вдоль оси давлением на нее с внешнего конца, форма которого выбирается удобной для такого воздействия, в результате чего достигается соединение и герметичная регулировка взаимного положения двух труб, составляющих элемент дымохода или иных подходящих конструкций. Таким образом, уплотнительное кольцо, используемое для соединения, обеспечивает в изобретении уплотнение "металл-металл", с изменяемой или постоянной адаптацией трех поверхностей, сходящихся в области соединения, причем эти поверхности принадлежат двум трубам, соединяемым друг с другом телескопически, и самому уплотнительному кольцу, которое гарантирует неподвижность соединения вдоль оси с фиксацией соединенных телескопически труб. Помимо условия, что открытый конец уплотнительного кольца должен позволять оказывать на него толкающее воздействие вдоль оси, его внутренний конец, а именно, конец, который находится между двумя поверхностями двух труб, соединяемых друг с другом, то есть конец, обеспечивающий уплотнение, должен быть либо совершенно плоским, либо отогнутым. В том случае, если конец отогнут, он может быть отогнут либо внутрь, либо наружу, либо согнут с образованием любой другой подходящей формы, которая, в любом случае, должна обязательно определяться конфигурацией области уплотнения в точке соединения, и может быть дополнена хомутом, либо каким-либо иным устройством, предназначенным для усиления скрепления двух труб, либо предназначенным для упрощения процесса соединения, обеспечивая законченность узла с эстетической точки зрения. Краткое описание чертежей Для полноты описания с целью улучшения понимания особенностей изобретения, в соответствии с примерами предпочтительного варианта выполнения изобретения и в качестве неотъемлемой части описания, в описание включен ряд чертежей, имеющих иллюстративную, а не ограничительную функцию, на которых представлено следующее: фиг. 1 представляет вид сбоку, с вырезанной четвертью, двух соединенных друг с другом цилиндрических труб, с установленным уплотнительным кольцом, образующим основной элемент соединения; фиг. 2 - различные способы оформления внутреннего конца уплотнительного кольца, используемого для-1 009491 соединения. Осуществление изобретения По чертежам видно, что уплотнительное кольцо (3) является основной частью конструкции соединения двух металлических труб (1) и (2), соединяемых друг с другом телескопически. Уплотнительное кольцо (3) плотно надевается на трубу меньшего диаметра (1), скользя вдоль нее, при этом труба большего диаметра для стыковки с соединительным концом первой трубы имеет конусную секцию (4), которая расширяется в сторону открытого своего конца таким образом, что когда две трубы (1) и (2) телескопически соединены друг с другом с нужной длиной, уплотнительное кольцо (3) сдвигается вдоль оси вовнутрь узла до тех пор, пока оно не попадет в расширенную часть вдоль конусной секции (4), как это показано на фиг. 1. Перемещение уплотнительного кольца (3) вдоль оси происходит под воздействием подходящего инструмента или инструментов, толкающих внешний конец (5). Внутренний конец (6) уплотнительного кольца (3) может быть плоским, как показано на фиг. 2 в первом варианте, образуя герметичное регулируемое соединение между двумя трубами (1) и (2), либо, в других вариантах, конец уплотнительного кольца (3) может быть отогнут (6') внутрь или наружу, как показано во втором или третьем вариантах на фиг. 2, либо может быть даже согнут дугой (6"), как показано в двух последних вариантах на фиг. 2, обращенной либо внутрь, либо наружу. Различные варианты выполнения внутреннего конца(6) уплотнительного кольца (3), как было показано выше, вне зависимости от того, используется ли плоский конец (6), отогнутый назад (6'), или изогнутый дугой (6"), обеспечивают герметичный стык в соединении двух металлических труб (1) и (2), причем в изобретении не требуются никакие уплотнительные прокладки, использование которых обычно необходимо. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Узел соединения труб с регулируемой длиной для использования в элементах конструкции дымоходов и других аналогичных конструкциях, образованных телескопическим соединением двух металлических труб, отличающийся тем, что он содержит уплотнительное кольцо, установленное с возможностью скольжения по трубе меньшего диаметра, при этом конец трубы большего диаметра выполнен конуснообразным с расширением в области соединения с трубой меньшего диаметра, где расположен конец, состыкованный с уплотнительным кольцом, причем уплотнительное кольцо установлено с возможностью сдвига вдоль оси посредством толкающего усилия на его внешний конец с образованием герметичного соединения двух труб. 2. Узел по п.1, отличающийся тем, что внешний конец уплотнительного кольца имеет форму, обеспечивающую приложение к этому концу толкающего усилия с возможностью скольжения вышеупомянутого кольца вдоль оси по трубе меньшего диаметра. 3. Узел по пп.1 и 2, отличающийся тем, что внутренний конец уплотнительного кольца выполнен либо плоским, либо отогнутым наружу, либо отогнутым внутрь, либо имеет загиб любой формы, выполненный с обеспечением герметичного регулируемого соединения двух труб.
