Петля для дверки духового шкафа

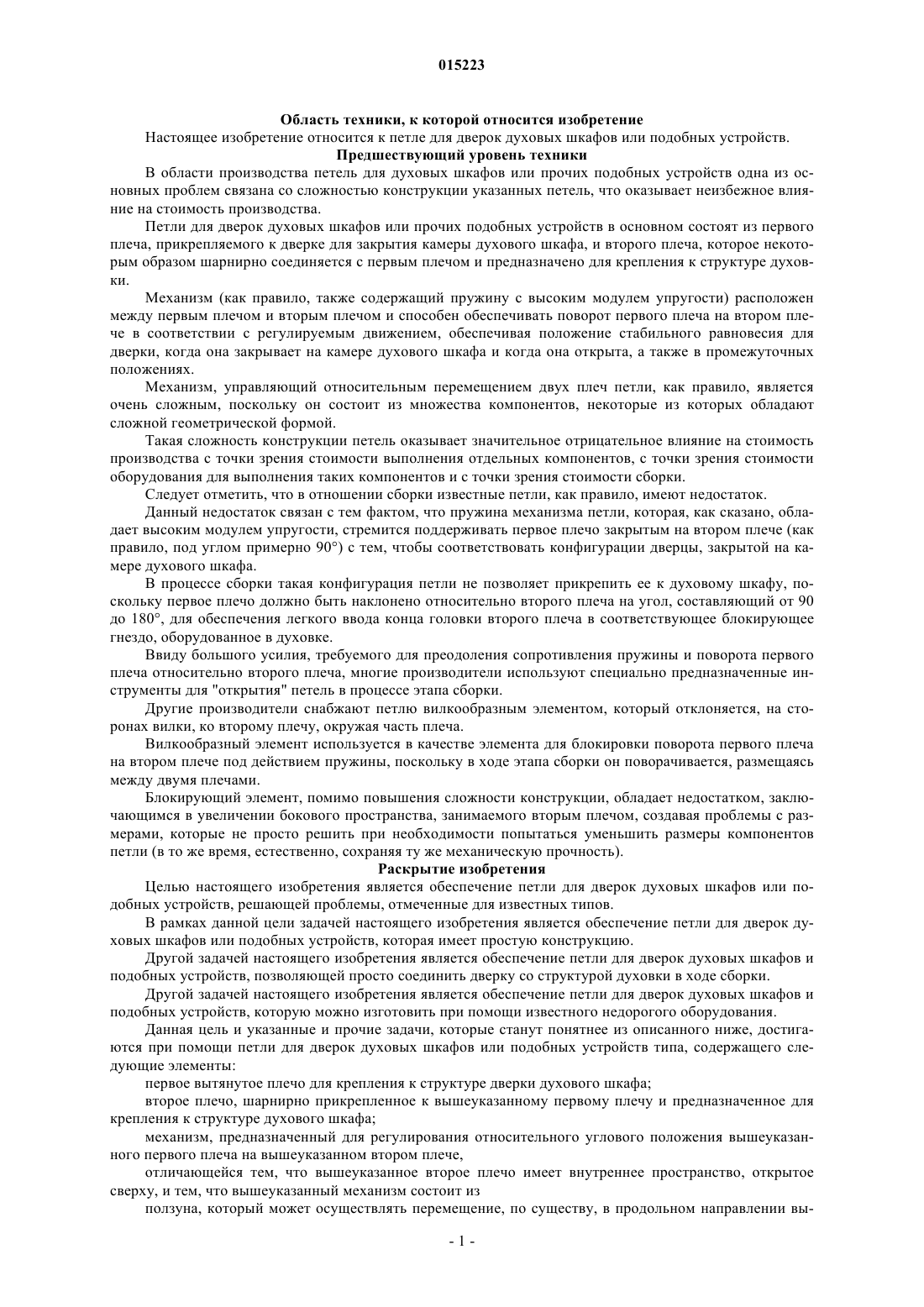

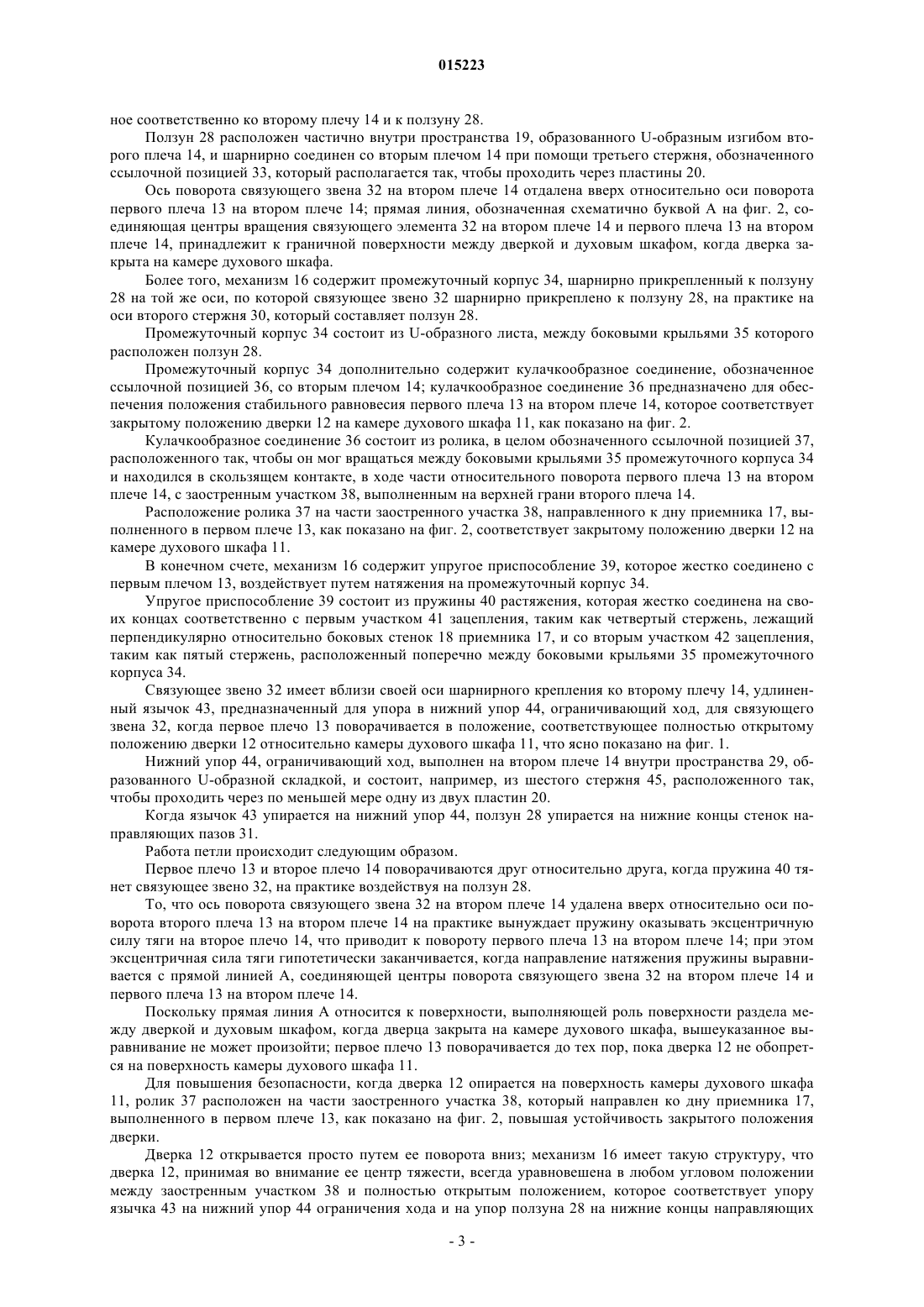

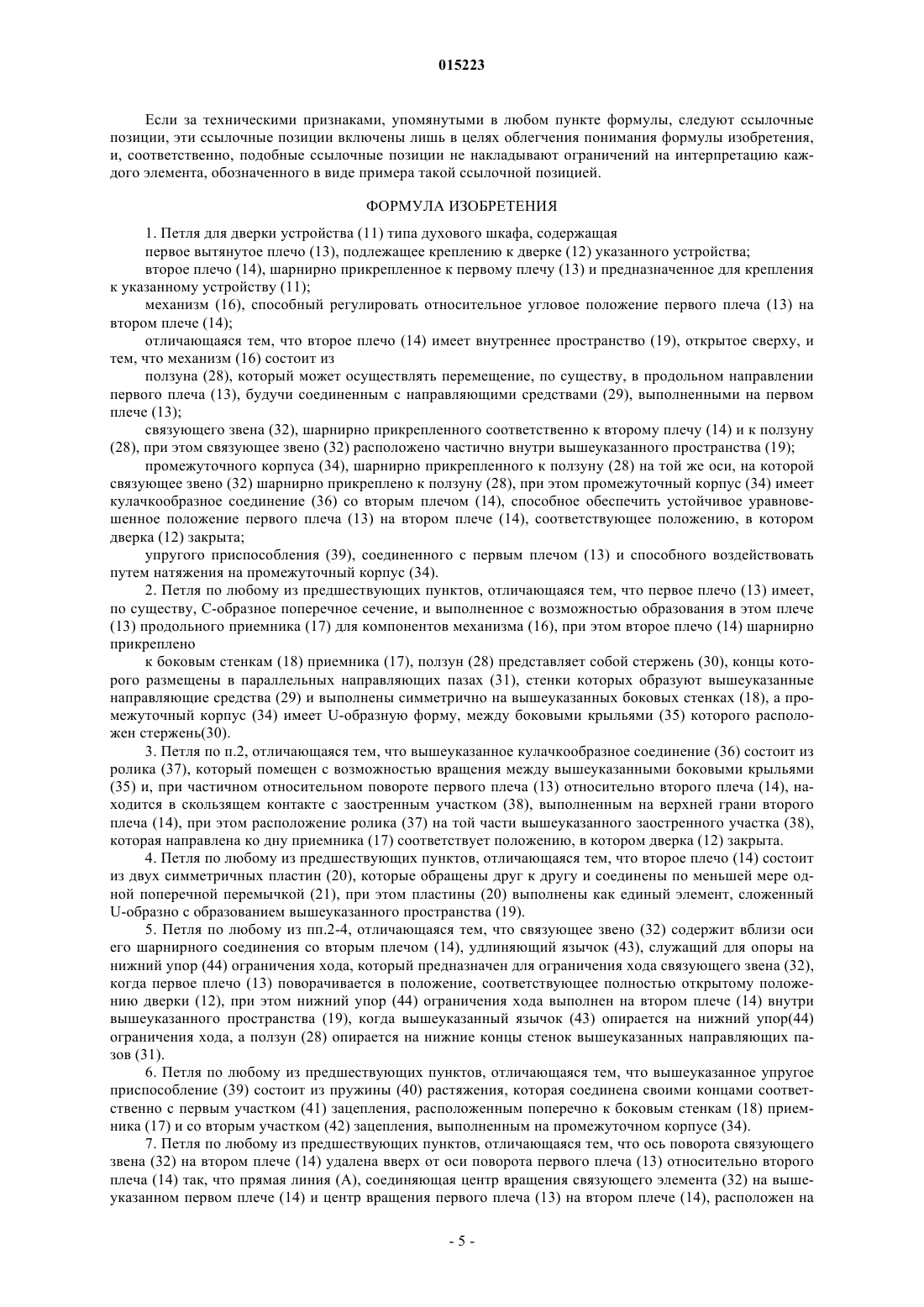

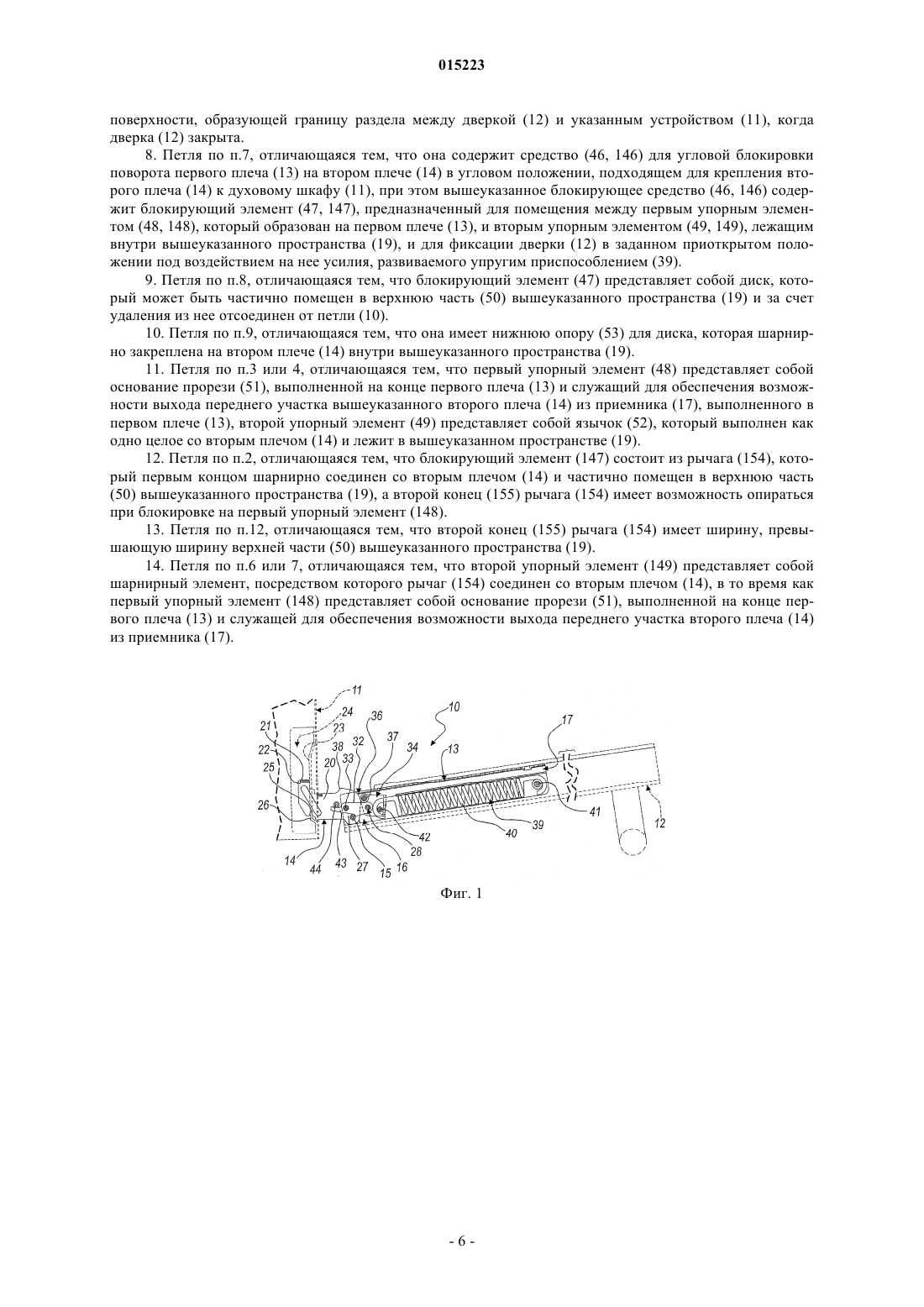

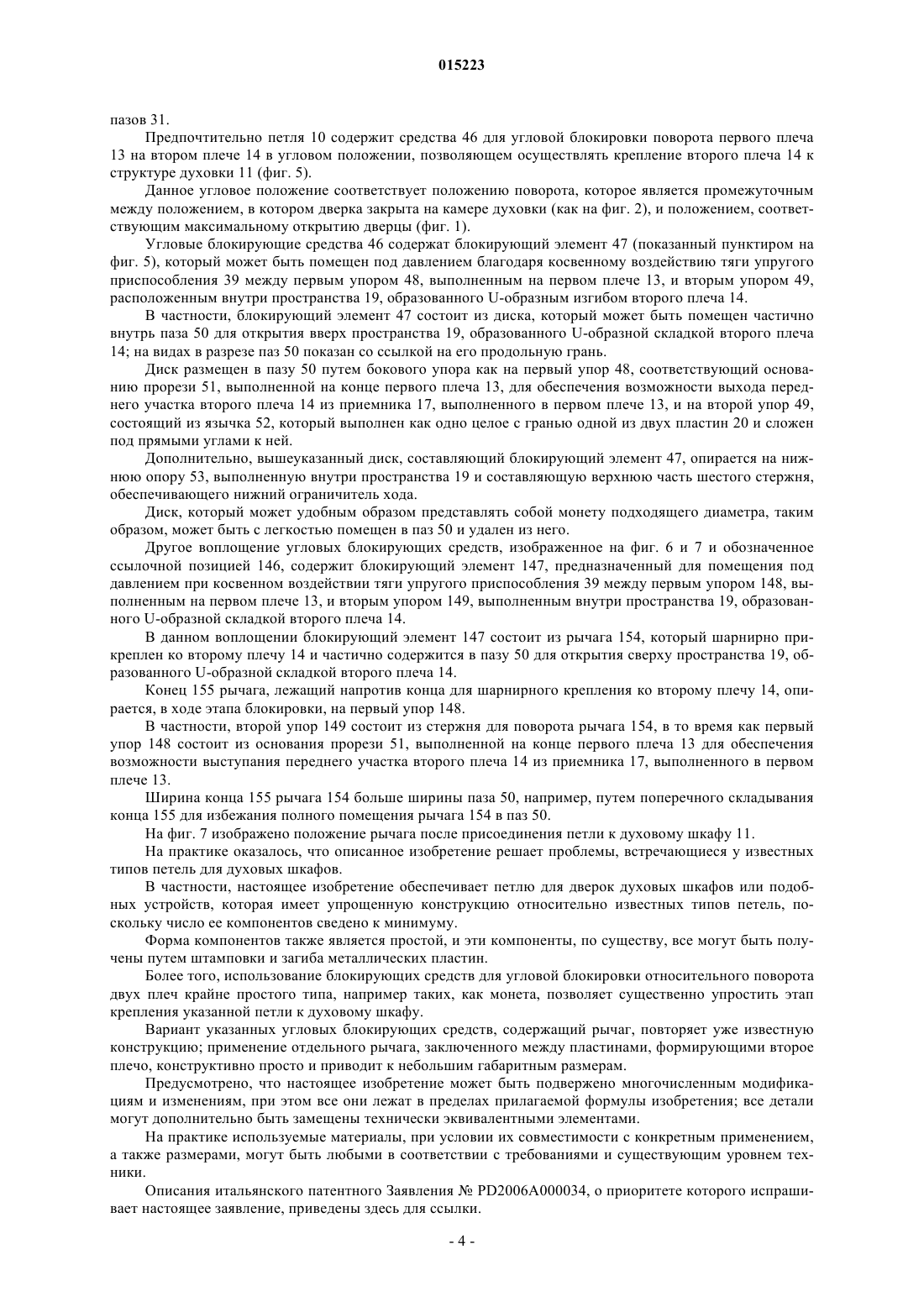

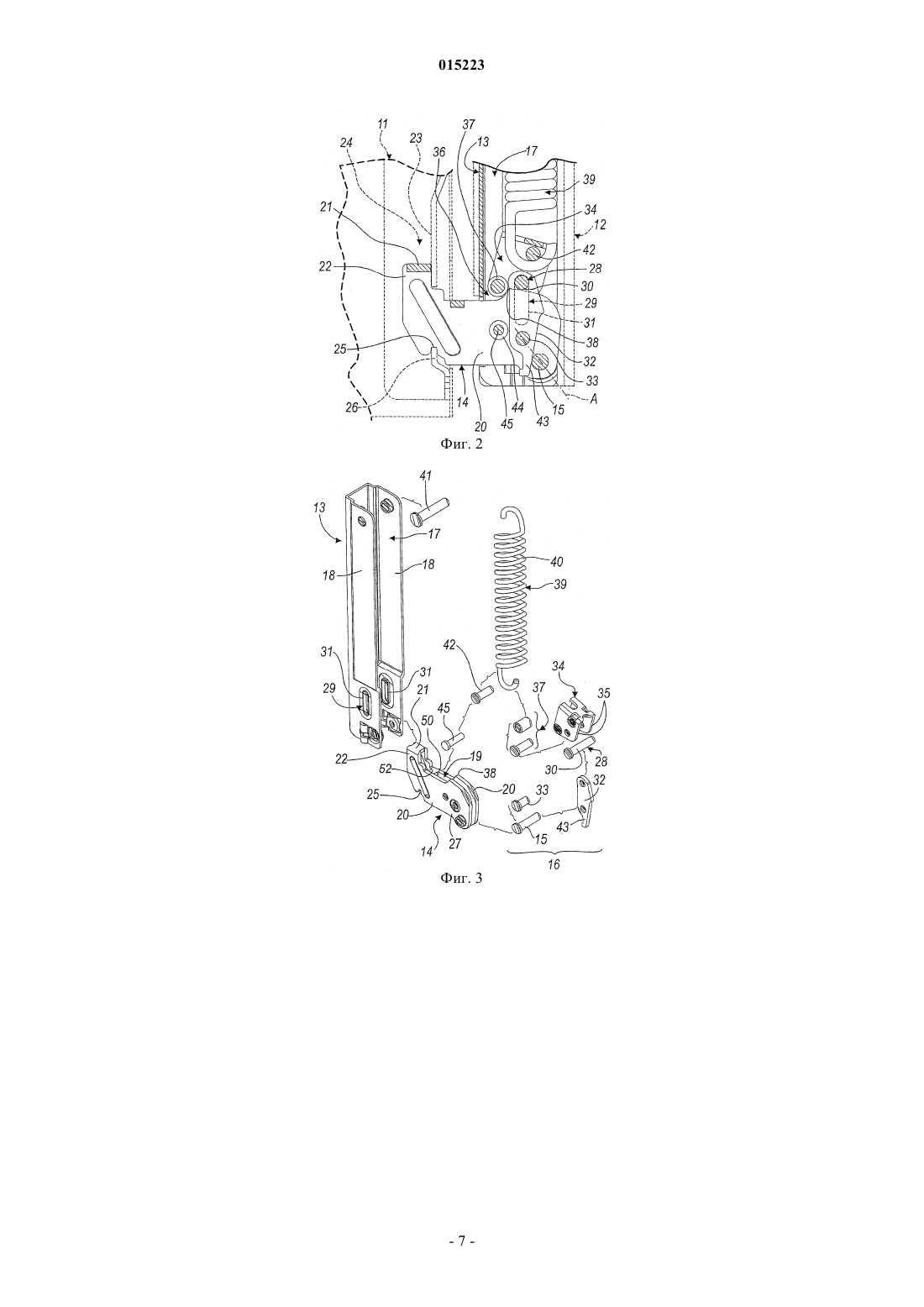

ПЕТЛЯ ДЛЯ ДВЕРКИ ДУХОВОГО ШКАФА Петля для дверок духовых шкафов или подобных устройств этого типа, содержащая первое вытянутое плечо (13), подлежащее креплению к дверке (12) духового шкафа (11); второе плечо (14),шарнирно прикрепленное к первому плечу (13) и предназначенное для крепления к духовому шкафу (11); механизм (16), способный регулировать относительное угловое положение первого плеча (13) на втором плече (14). Второе плечо (14) имеет внутреннее пространство (19), открытое сверху. Механизм (16) состоит из ползуна (28), который может осуществлять перемещение, по существу, в продольном направлении первого плеча (13), будучи соединенным с направляющими средствами (29), выполненными на первом плече (13); связующего звена (32), шарнирно прикрепленного соответственно ко второму плечу (14) и к ползуну (28); промежуточного корпуса(34), шарнирно прикрепленного к ползуну (28) на той же оси, на которой связующее звено шарнирно прикреплено к ползуну (28); упругого приспособления (39), жестко соединенного с первым плечом (13) и воздействующего путем натяжения на промежуточный корпус (34). 015223 Область техники, к которой относится изобретение Настоящее изобретение относится к петле для дверок духовых шкафов или подобных устройств. Предшествующий уровень техники В области производства петель для духовых шкафов или прочих подобных устройств одна из основных проблем связана со сложностью конструкции указанных петель, что оказывает неизбежное влияние на стоимость производства. Петли для дверок духовых шкафов или прочих подобных устройств в основном состоят из первого плеча, прикрепляемого к дверке для закрытия камеры духового шкафа, и второго плеча, которое некоторым образом шарнирно соединяется с первым плечом и предназначено для крепления к структуре духовки. Механизм (как правило, также содержащий пружину с высоким модулем упругости) расположен между первым плечом и вторым плечом и способен обеспечивать поворот первого плеча на втором плече в соответствии с регулируемым движением, обеспечивая положение стабильного равновесия для дверки, когда она закрывает на камере духового шкафа и когда она открыта, а также в промежуточных положениях. Механизм, управляющий относительным перемещением двух плеч петли, как правило, является очень сложным, поскольку он состоит из множества компонентов, некоторые из которых обладают сложной геометрической формой. Такая сложность конструкции петель оказывает значительное отрицательное влияние на стоимость производства с точки зрения стоимости выполнения отдельных компонентов, с точки зрения стоимости оборудования для выполнения таких компонентов и с точки зрения стоимости сборки. Следует отметить, что в отношении сборки известные петли, как правило, имеют недостаток. Данный недостаток связан с тем фактом, что пружина механизма петли, которая, как сказано, обладает высоким модулем упругости, стремится поддерживать первое плечо закрытым на втором плече (как правило, под углом примерно 90) с тем, чтобы соответствовать конфигурации дверцы, закрытой на камере духового шкафа. В процессе сборки такая конфигурация петли не позволяет прикрепить ее к духовому шкафу, поскольку первое плечо должно быть наклонено относительно второго плеча на угол, составляющий от 90 до 180, для обеспечения легкого ввода конца головки второго плеча в соответствующее блокирующее гнездо, оборудованное в духовке. Ввиду большого усилия, требуемого для преодоления сопротивления пружины и поворота первого плеча относительно второго плеча, многие производители используют специально предназначенные инструменты для "открытия" петель в процессе этапа сборки. Другие производители снабжают петлю вилкообразным элементом, который отклоняется, на сторонах вилки, ко второму плечу, окружая часть плеча. Вилкообразный элемент используется в качестве элемента для блокировки поворота первого плеча на втором плече под действием пружины, поскольку в ходе этапа сборки он поворачивается, размещаясь между двумя плечами. Блокирующий элемент, помимо повышения сложности конструкции, обладает недостатком, заключающимся в увеличении бокового пространства, занимаемого вторым плечом, создавая проблемы с размерами, которые не просто решить при необходимости попытаться уменьшить размеры компонентов петли (в то же время, естественно, сохраняя ту же механическую прочность). Раскрытие изобретения Целью настоящего изобретения является обеспечение петли для дверок духовых шкафов или подобных устройств, решающей проблемы, отмеченные для известных типов. В рамках данной цели задачей настоящего изобретения является обеспечение петли для дверок духовых шкафов или подобных устройств, которая имеет простую конструкцию. Другой задачей настоящего изобретения является обеспечение петли для дверок духовых шкафов и подобных устройств, позволяющей просто соединить дверку со структурой духовки в ходе сборки. Другой задачей настоящего изобретения является обеспечение петли для дверок духовых шкафов и подобных устройств, которую можно изготовить при помощи известного недорогого оборудования. Данная цель и указанные и прочие задачи, которые станут понятнее из описанного ниже, достигаются при помощи петли для дверок духовых шкафов или подобных устройств типа, содержащего следующие элементы: первое вытянутое плечо для крепления к структуре дверки духового шкафа; второе плечо, шарнирно прикрепленное к вышеуказанному первому плечу и предназначенное для крепления к структуре духового шкафа; механизм, предназначенный для регулирования относительного углового положения вышеуказанного первого плеча на вышеуказанном втором плече,отличающейся тем, что вышеуказанное второе плечо имеет внутреннее пространство, открытое сверху, и тем, что вышеуказанный механизм состоит из ползуна, который может осуществлять перемещение, по существу, в продольном направлении вы-1 015223 шеуказанного первого плеча, будучи соединенным с направляющими средствами, выполненными на вышеуказанном первом плече; связующего звена, шарнирно присоединенного, соответственно, к вышеуказанному второму плечу и вышеуказанному ползуну, при этом вышеуказанное связующее звено расположено частично внутри вышеуказанного пространства, выполненного в вышеуказанном втором плече; промежуточного корпуса, шарнирно присоединенного к вышеуказанному ползуну на той же оси, на которой вышеуказанное связующее звено шарнирно прикреплено к вышеуказанному ползуну, при этом вышеуказанный промежуточный корпус имеет кулачкообразное соединение со вторым плечом, которое подходит для обеспечение стабильного уравновешенного положения вышеуказанного первого плеча на вышеуказанном втором плече, которое соответствует положению, в котором дверка закрыта на камере духового шкафа; упругое приспособление, жестко соединенное с вышеуказанным первым плечом и воздействующее путем натяжения на вышеуказанный промежуточный корпус. Краткое описание чертежей Дополнительные особенности и преимущества изобретения станут понятнее из следующего подробного описания предпочтительного, но не исключительного его воплощения, показанного в виде неограничивающего примера на прилагаемых чертежах, на которых фиг. 1 изображает вид сбоку в разрезе петли, в соответствии с изобретением, примененной к духовому шкафу, иллюстрирующий дверку духового шкафа в открытом положении; фиг. 2 - вид в увеличенном масштабе фрагмента петли с фиг. 1, в положении, когда дверка закрывает духовой шкаф; фиг. 3 - покомпонентный вид петли на предшествующих фигурах; фиг. 4 - вид в перспективе петли на предшествующих фигурах на промежуточном этапе открытия; фиг. 5 - вид сбоку в разрезе петли на предшествующих фигурах на промежуточном этапе открытия,с присоединенным диском для блокировки вращения двух плеч петли; фиг. 6 - вид сбоку в разрезе петли, в соответствии с изобретением, на промежуточном этапе открытия, с другим воплощением средств для блокировки взаимного поворота плеч петли; фиг. 7 - вид сбоку в разрезе части петли на фиг. 6 в открытом положении. Осуществление изобретения Следует отметить, что все, что окажется уже известным в ходе процесса патентования, не следует расценивать как подлежащее защите патентом, и не должно являться предметом отказа. Со ссылкой на чертежи, петля для дверок духовых шкафов, в соответствии с изобретением, в целом обозначается ссылочной позицией 10. Структура духового шкафа в целом обозначена ссылочной позицией 11, в то время как дверка духового шкафа обозначена ссылочной позицией 12. Петля 10 содержит первое вытянутое плечо 13, подлежащее креплению к дверке 12 духового шкафа 11(духовой шкаф и дверка показаны схематично пунктирными линиями), и второе плечо 14, шарнирно присоединенное к первому плечу 13, подлежащее креплению к структуре духового шкафа 11; шарнирное соединение между первым плечом 13 и вторым плечом 14 осуществляется посредством первого стержня 15. Также между первым плечом 13 и вторым плечом 14 расположен механизм, обозначенный в целом ссылочной позицией 16, способный регулировать относительное угловое положение первого плеча 13 на втором плече 14. В частности, в соответствии с известным типом конструкции, первое плечо 13 имеет, по существу, Собразное поперечное сечение, формирующее продольный приемник 17 для компонентов механизма 16. Второе плечо 14 шарнирно присоединено к боковым стенкам 18 продольного приемника 17 и оборудовано внутренним пространством 19, открытым кверху. В частности, второе плечо 14 состоит из двух пластин 20, которые являются симметричными и обращены друг к другу, и соединены поперечной перемычкой 21. Пластины 20 выполнены как одно целое, например, удобным способом путем штамповки и последующего сгибания листа металла в U-образную форму. Контур каждой пластины 20 имеет верхний зубец 22, подходящий для упора, предотвращающего выход, на внутреннюю переднюю стенку 23 гнезда 24, выполненного в структуре духового шкафа 11, и нижний паз 25, подходящий для приема нижнего выступа 26 гнезда 24. Контур каждой пластины 19 также имеет задний участок 27, на котором шарнирно закреплено первое плечо 13. Механизм 16 содержит ползун 28, который может осуществлять перемещение, по существу, в продольном направлении первого плеча 13, будучи связанным с направляющими средствами 29, выполненными в первом плече 13. Ползун 28 состоит из стержня, здесь и далее называемого вторым стержнем 30, концы которого направляются в параллельных пазах 31, которые составляют направляющие средства 29 и выполнены симметрично на боковых стенках 18 приемника 17, оборудованного в первом плече 13. Механизм 16 дополнительно содержит пластинчатое связующее звено 32, шарнирно присоединен-2 015223 ное соответственно ко второму плечу 14 и к ползуну 28. Ползун 28 расположен частично внутри пространства 19, образованного U-образным изгибом второго плеча 14, и шарнирно соединен со вторым плечом 14 при помощи третьего стержня, обозначенного ссылочной позицией 33, который располагается так, чтобы проходить через пластины 20. Ось поворота связующего звена 32 на втором плече 14 отдалена вверх относительно оси поворота первого плеча 13 на втором плече 14; прямая линия, обозначенная схематично буквой А на фиг. 2, соединяющая центры вращения связующего элемента 32 на втором плече 14 и первого плеча 13 на втором плече 14, принадлежит к граничной поверхности между дверкой и духовым шкафом, когда дверка закрыта на камере духового шкафа. Более того, механизм 16 содержит промежуточный корпус 34, шарнирно прикрепленный к ползуну 28 на той же оси, по которой связующее звено 32 шарнирно прикреплено к ползуну 28, на практике на оси второго стержня 30, который составляет ползун 28. Промежуточный корпус 34 состоит из U-образного листа, между боковыми крыльями 35 которого расположен ползун 28. Промежуточный корпус 34 дополнительно содержит кулачкообразное соединение, обозначенное ссылочной позицией 36, со вторым плечом 14; кулачкообразное соединение 36 предназначено для обеспечения положения стабильного равновесия первого плеча 13 на втором плече 14, которое соответствует закрытому положению дверки 12 на камере духового шкафа 11, как показано на фиг. 2. Кулачкообразное соединение 36 состоит из ролика, в целом обозначенного ссылочной позицией 37,расположенного так, чтобы он мог вращаться между боковыми крыльями 35 промежуточного корпуса 34 и находился в скользящем контакте, в ходе части относительного поворота первого плеча 13 на втором плече 14, с заостренным участком 38, выполненным на верхней грани второго плеча 14. Расположение ролика 37 на части заостренного участка 38, направленного к дну приемника 17, выполненного в первом плече 13, как показано на фиг. 2, соответствует закрытому положению дверки 12 на камере духового шкафа 11. В конечном счете, механизм 16 содержит упругое приспособление 39, которое жестко соединено с первым плечом 13, воздействует путем натяжения на промежуточный корпус 34. Упругое приспособление 39 состоит из пружины 40 растяжения, которая жестко соединена на своих концах соответственно с первым участком 41 зацепления, таким как четвертый стержень, лежащий перпендикулярно относительно боковых стенок 18 приемника 17, и со вторым участком 42 зацепления,таким как пятый стержень, расположенный поперечно между боковыми крыльями 35 промежуточного корпуса 34. Связующее звено 32 имеет вблизи своей оси шарнирного крепления ко второму плечу 14, удлиненный язычок 43, предназначенный для упора в нижний упор 44, ограничивающий ход, для связующего звена 32, когда первое плечо 13 поворачивается в положение, соответствующее полностью открытому положению дверки 12 относительно камеры духового шкафа 11, что ясно показано на фиг. 1. Нижний упор 44, ограничивающий ход, выполнен на втором плече 14 внутри пространства 29, образованного U-образной складкой, и состоит, например, из шестого стержня 45, расположенного так,чтобы проходить через по меньшей мере одну из двух пластин 20. Когда язычок 43 упирается на нижний упор 44, ползун 28 упирается на нижние концы стенок направляющих пазов 31. Работа петли происходит следующим образом. Первое плечо 13 и второе плечо 14 поворачиваются друг относительно друга, когда пружина 40 тянет связующее звено 32, на практике воздействуя на ползун 28. То, что ось поворота связующего звена 32 на втором плече 14 удалена вверх относительно оси поворота второго плеча 13 на втором плече 14 на практике вынуждает пружину оказывать эксцентричную силу тяги на второе плечо 14, что приводит к повороту первого плеча 13 на втором плече 14; при этом эксцентричная сила тяги гипотетически заканчивается, когда направление натяжения пружины выравнивается с прямой линией А, соединяющей центры поворота связующего звена 32 на втором плече 14 и первого плеча 13 на втором плече 14. Поскольку прямая линия А относится к поверхности, выполняющей роль поверхности раздела между дверкой и духовым шкафом, когда дверца закрыта на камере духового шкафа, вышеуказанное выравнивание не может произойти; первое плечо 13 поворачивается до тех пор, пока дверка 12 не обопрется на поверхность камеры духового шкафа 11. Для повышения безопасности, когда дверка 12 опирается на поверхность камеры духового шкафа 11, ролик 37 расположен на части заостренного участка 38, который направлен ко дну приемника 17,выполненного в первом плече 13, как показано на фиг. 2, повышая устойчивость закрытого положения дверки. Дверка 12 открывается просто путем ее поворота вниз; механизм 16 имеет такую структуру, что дверка 12, принимая во внимание ее центр тяжести, всегда уравновешена в любом угловом положении между заостренным участком 38 и полностью открытым положением, которое соответствует упору язычка 43 на нижний упор 44 ограничения хода и на упор ползуна 28 на нижние концы направляющих-3 015223 пазов 31. Предпочтительно петля 10 содержит средства 46 для угловой блокировки поворота первого плеча 13 на втором плече 14 в угловом положении, позволяющем осуществлять крепление второго плеча 14 к структуре духовки 11 (фиг. 5). Данное угловое положение соответствует положению поворота, которое является промежуточным между положением, в котором дверка закрыта на камере духовки (как на фиг. 2), и положением, соответствующим максимальному открытию дверцы (фиг. 1). Угловые блокирующие средства 46 содержат блокирующий элемент 47 (показанный пунктиром на фиг. 5), который может быть помещен под давлением благодаря косвенному воздействию тяги упругого приспособления 39 между первым упором 48, выполненным на первом плече 13, и вторым упором 49,расположенным внутри пространства 19, образованного U-образным изгибом второго плеча 14. В частности, блокирующий элемент 47 состоит из диска, который может быть помещен частично внутрь паза 50 для открытия вверх пространства 19, образованного U-образной складкой второго плеча 14; на видах в разрезе паз 50 показан со ссылкой на его продольную грань. Диск размещен в пазу 50 путем бокового упора как на первый упор 48, соответствующий основанию прорези 51, выполненной на конце первого плеча 13, для обеспечения возможности выхода переднего участка второго плеча 14 из приемника 17, выполненного в первом плече 13, и на второй упор 49,состоящий из язычка 52, который выполнен как одно целое с гранью одной из двух пластин 20 и сложен под прямыми углами к ней. Дополнительно, вышеуказанный диск, составляющий блокирующий элемент 47, опирается на нижнюю опору 53, выполненную внутри пространства 19 и составляющую верхнюю часть шестого стержня,обеспечивающего нижний ограничитель хода. Диск, который может удобным образом представлять собой монету подходящего диаметра, таким образом, может быть с легкостью помещен в паз 50 и удален из него. Другое воплощение угловых блокирующих средств, изображенное на фиг. 6 и 7 и обозначенное ссылочной позицией 146, содержит блокирующий элемент 147, предназначенный для помещения под давлением при косвенном воздействии тяги упругого приспособления 39 между первым упором 148, выполненным на первом плече 13, и вторым упором 149, выполненным внутри пространства 19, образованного U-образной складкой второго плеча 14. В данном воплощении блокирующий элемент 147 состоит из рычага 154, который шарнирно прикреплен ко второму плечу 14 и частично содержится в пазу 50 для открытия сверху пространства 19, образованного U-образной складкой второго плеча 14. Конец 155 рычага, лежащий напротив конца для шарнирного крепления ко второму плечу 14, опирается, в ходе этапа блокировки, на первый упор 148. В частности, второй упор 149 состоит из стержня для поворота рычага 154, в то время как первый упор 148 состоит из основания прорези 51, выполненной на конце первого плеча 13 для обеспечения возможности выступания переднего участка второго плеча 14 из приемника 17, выполненного в первом плече 13. Ширина конца 155 рычага 154 больше ширины паза 50, например, путем поперечного складывания конца 155 для избежания полного помещения рычага 154 в паз 50. На фиг. 7 изображено положение рычага после присоединения петли к духовому шкафу 11. На практике оказалось, что описанное изобретение решает проблемы, встречающиеся у известных типов петель для духовых шкафов. В частности, настоящее изобретение обеспечивает петлю для дверок духовых шкафов или подобных устройств, которая имеет упрощенную конструкцию относительно известных типов петель, поскольку число ее компонентов сведено к минимуму. Форма компонентов также является простой, и эти компоненты, по существу, все могут быть получены путем штамповки и загиба металлических пластин. Более того, использование блокирующих средств для угловой блокировки относительного поворота двух плеч крайне простого типа, например таких, как монета, позволяет существенно упростить этап крепления указанной петли к духовому шкафу. Вариант указанных угловых блокирующих средств, содержащий рычаг, повторяет уже известную конструкцию; применение отдельного рычага, заключенного между пластинами, формирующими второе плечо, конструктивно просто и приводит к небольшим габаритным размерам. Предусмотрено, что настоящее изобретение может быть подвержено многочисленным модификациям и изменениям, при этом все они лежат в пределах прилагаемой формулы изобретения; все детали могут дополнительно быть замещены технически эквивалентными элементами. На практике используемые материалы, при условии их совместимости с конкретным применением,а также размерами, могут быть любыми в соответствии с требованиями и существующим уровнем техники. Описания итальянского патентного ЗаявленияPD2006A000034, о приоритете которого испрашивает настоящее заявление, приведены здесь для ссылки.-4 015223 Если за техническими признаками, упомянутыми в любом пункте формулы, следуют ссылочные позиции, эти ссылочные позиции включены лишь в целях облегчения понимания формулы изобретения,и, соответственно, подобные ссылочные позиции не накладывают ограничений на интерпретацию каждого элемента, обозначенного в виде примера такой ссылочной позицией. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Петля для дверки устройства (11) типа духового шкафа, содержащая первое вытянутое плечо (13), подлежащее креплению к дверке (12) указанного устройства; второе плечо (14), шарнирно прикрепленное к первому плечу (13) и предназначенное для крепления к указанному устройству (11); механизм (16), способный регулировать относительное угловое положение первого плеча (13) на втором плече (14); отличающаяся тем, что второе плечо (14) имеет внутреннее пространство (19), открытое сверху, и тем, что механизм (16) состоит из ползуна (28), который может осуществлять перемещение, по существу, в продольном направлении первого плеча (13), будучи соединенным с направляющими средствами (29), выполненными на первом плече (13); связующего звена (32), шарнирно прикрепленного соответственно к второму плечу (14) и к ползуну(28), при этом связующее звено (32) расположено частично внутри вышеуказанного пространства (19); промежуточного корпуса (34), шарнирно прикрепленного к ползуну (28) на той же оси, на которой связующее звено (32) шарнирно прикреплено к ползуну (28), при этом промежуточный корпус (34) имеет кулачкообразное соединение (36) со вторым плечом (14), способное обеспечить устойчивое уравновешенное положение первого плеча (13) на втором плече (14), соответствующее положению, в котором дверка (12) закрыта; упругого приспособления (39), соединенного с первым плечом (13) и способного воздействовать путем натяжения на промежуточный корпус (34). 2. Петля по любому из предшествующих пунктов, отличающаяся тем, что первое плечо (13) имеет,по существу, С-образное поперечное сечение, и выполненное с возможностью образования в этом плече(13) продольного приемника (17) для компонентов механизма (16), при этом второе плечо (14) шарнирно прикреплено к боковым стенкам (18) приемника (17), ползун (28) представляет собой стержень (30), концы которого размещены в параллельных направляющих пазах (31), стенки которых образуют вышеуказанные направляющие средства (29) и выполнены симметрично на вышеуказанных боковых стенках (18), а промежуточный корпус (34) имеет U-образную форму, между боковыми крыльями (35) которого расположен стержень(30). 3. Петля по п.2, отличающаяся тем, что вышеуказанное кулачкообразное соединение (36) состоит из ролика (37), который помещен с возможностью вращения между вышеуказанными боковыми крыльями(35) и, при частичном относительном повороте первого плеча (13) относительно второго плеча (14), находится в скользящем контакте с заостренным участком (38), выполненным на верхней грани второго плеча (14), при этом расположение ролика (37) на той части вышеуказанного заостренного участка (38),которая направлена ко дну приемника (17) соответствует положению, в котором дверка (12) закрыта. 4. Петля по любому из предшествующих пунктов, отличающаяся тем, что второе плечо (14) состоит из двух симметричных пластин (20), которые обращены друг к другу и соединены по меньшей мере одной поперечной перемычкой (21), при этом пластины (20) выполнены как единый элемент, сложенныйU-образно с образованием вышеуказанного пространства (19). 5. Петля по любому из пп.2-4, отличающаяся тем, что связующее звено (32) содержит вблизи оси его шарнирного соединения со вторым плечом (14), удлиняющий язычок (43), служащий для опоры на нижний упор (44) ограничения хода, который предназначен для ограничения хода связующего звена (32),когда первое плечо (13) поворачивается в положение, соответствующее полностью открытому положению дверки (12), при этом нижний упор (44) ограничения хода выполнен на втором плече (14) внутри вышеуказанного пространства (19), когда вышеуказанный язычок (43) опирается на нижний упор(44) ограничения хода, а ползун (28) опирается на нижние концы стенок вышеуказанных направляющих пазов (31). 6. Петля по любому из предшествующих пунктов, отличающаяся тем, что вышеуказанное упругое приспособление (39) состоит из пружины (40) растяжения, которая соединена своими концами соответственно с первым участком (41) зацепления, расположенным поперечно к боковым стенкам (18) приемника (17) и со вторым участком (42) зацепления, выполненным на промежуточном корпусе (34). 7. Петля по любому из предшествующих пунктов, отличающаяся тем, что ось поворота связующего звена (32) на втором плече (14) удалена вверх от оси поворота первого плеча (13) относительно второго плеча (14) так, что прямая линия (А), соединяющая центр вращения связующего элемента (32) на вышеуказанном первом плече (14) и центр вращения первого плеча (13) на втором плече (14), расположен на-5 015223 поверхности, образующей границу раздела между дверкой (12) и указанным устройством (11), когда дверка (12) закрыта. 8. Петля по п.7, отличающаяся тем, что она содержит средство (46, 146) для угловой блокировки поворота первого плеча (13) на втором плече (14) в угловом положении, подходящем для крепления второго плеча (14) к духовому шкафу (11), при этом вышеуказанное блокирующее средство (46, 146) содержит блокирующий элемент (47, 147), предназначенный для помещения между первым упорным элементом (48, 148), который образован на первом плече (13), и вторым упорным элементом (49, 149), лежащим внутри вышеуказанного пространства (19), и для фиксации дверки (12) в заданном приоткрытом положении под воздействием на нее усилия, развиваемого упругим приспособлением (39). 9. Петля по п.8, отличающаяся тем, что блокирующий элемент (47) представляет собой диск, который может быть частично помещен в верхнюю часть (50) вышеуказанного пространства (19) и за счет удаления из нее отсоединен от петли (10). 10. Петля по п.9, отличающаяся тем, что она имеет нижнюю опору (53) для диска, которая шарнирно закреплена на втором плече (14) внутри вышеуказанного пространства (19). 11. Петля по п.3 или 4, отличающаяся тем, что первый упорный элемент (48) представляет собой основание прорези (51), выполненной на конце первого плеча (13) и служащий для обеспечения возможности выхода переднего участка вышеуказанного второго плеча (14) из приемника (17), выполненного в первом плече (13), второй упорный элемент (49) представляет собой язычок (52), который выполнен как одно целое со вторым плечом (14) и лежит в вышеуказанном пространстве (19). 12. Петля по п.2, отличающаяся тем, что блокирующий элемент (147) состоит из рычага (154), который первым концом шарнирно соединен со вторым плечом (14) и частично помещен в верхнюю часть(50) вышеуказанного пространства (19), а второй конец (155) рычага (154) имеет возможность опираться при блокировке на первый упорный элемент (148). 13. Петля по п.12, отличающаяся тем, что второй конец (155) рычага (154) имеет ширину, превышающую ширину верхней части (50) вышеуказанного пространства (19). 14. Петля по п.6 или 7, отличающаяся тем, что второй упорный элемент (149) представляет собой шарнирный элемент, посредством которого рычаг (154) соединен со вторым плечом (14), в то время как первый упорный элемент (148) представляет собой основание прорези (51), выполненной на конце первого плеча (13) и служащей для обеспечения возможности выхода переднего участка второго плеча (14) из приемника (17).
