Полимерная наноэмульсия в качестве добавки для снижения гидравлического сопротивления многофазного потока
Формула / Реферат
1. Способ снижения гидравлического сопротивления текучей среды, в котором
текучую среду выбирают из группы, включающей воду, смеси углеводородов и воды, смеси углеводородов, воды и газа, смеси углеводородов, воды и твердых частиц, смеси углеводородов, воды, газа и твердых частиц, смеси воды, газа и твердых частиц и смеси воды и твердых частиц; и
вводят в текучую среду в эффективном количестве, обеспечивающем снижение ее гидравлического сопротивления, полимерную наноэмульсионную добавку для снижения гидравлического сопротивления, включающую углеводородную дисперсионную фазу, капельки водной дисперсной фазы с растворенным в ней водорастворимым полимером, имеющие средний размер частиц менее 300 нм, и
по меньшей мере одно поверхностно-активное вещество, свойства и эффективное количество которого обеспечивают образование стойкой наноэмульсии капелек в углеводородной дисперсионной фазе.
2. Способ по п.1, в котором водорастворимый полимер выбирают из группы, включающей полиакриламиды, полиакриловые кислоты или сополимеры полиакриловой кислоты, полиэтиленоксиды, гуары, гидроксиэтилцеллюлозы, поливиниловые спирты и их смеси.
3. Способ по п.1 или 2, в котором углеводородную дисперсионную фазу выбирают из группы, включающей прямые, разветвленные, алициклические или ароматические углеводороды, нефтепродукты, уайт-спириты и их смеси.
4. Способ по любому из предшествующих пунктов, в котором по меньшей мере одно поверхностно-активное вещество или комбинация поверхностно-активных веществ имеет показатель гидрофильно-липофильного баланса (ГЛБ) менее 8.
5. Способ по любому из предшествующих пунктов, в котором концентрация наноэмульсии в текучей среде составляет от 1 до 1000 ч./млн.

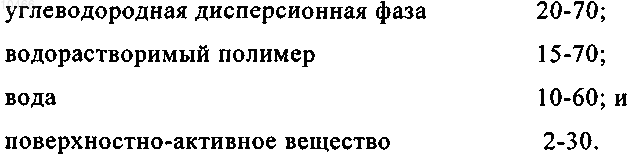

6. Способ по любому из предшествующих пунктов, в котором наноэмульсия включает, мас.%:
7. Способ по любому из предшествующих пунктов, в котором полимерную наноэмульсионную добавку для снижения гидравлического сопротивления непрерывно вводят в текучую среду.
8. Текучая среда со сниженным гидравлическим сопротивлением, содержащая
текучую среду, выбранную из группы, включающей воду, смеси углеводородов и воды, смеси углеводородов, воды и газа, смеси углеводородов, воды и твердых частиц, смеси углеводородов, воды, газа и твердых частиц, смеси воды, газа и твердых частиц, и смеси воды и твердых частиц; и
полимерную наноэмульсионную добавку для снижения гидравлического сопротивления, включенную в эффективном количестве, обеспечивающем снижение гидравлического сопротивления выбранной текучей среды, включающую
углеводородную дисперсионную фазу,
капельки водной дисперсной фазы с растворенным в ней водорастворимым полимером, имеющие средний размер частиц менее 300 нм, и
по меньшей мере одно поверхностно-активное вещество, свойства и эффективное количество которого обеспечивают образование стойкой наноэмульсии капелек в углеводородной дисперсионной фазе.
9. Текучая среда по п.8, в которой водорастворимый полимер выбран из группы, включающей полиакриламиды, полиакриловые кислоты или сополимеры полиакриловой кислоты, полиэтиленоксиды, гуары, гидроксиэтилцеллюлозы, поливиниловые спирты и их смеси.
10. Текучая среда по п.8 или 9, в которой углеводородная дисперсионная фаза выбрана из группы, включающей прямые, разветвленные, алициклические или ароматические углеводороды, нефтепродукты, уайт-спириты и их смеси.
11. Текучая среда по любому из пп.8-10, в которой по меньшей мере одно поверхностно-активное вещество или комбинация поверхностно-активных веществ имеет показатель ГЛБ менее 8.
12. Текучая среда по любому из пп.8-11, в которой концентрация наноэмульсии в текучей среды составляет от 1 до 1000 ч./млн.
13. Текучая среда по любому из пп.8-12, в которой наноэмульсия включает, мас.%:
Текст

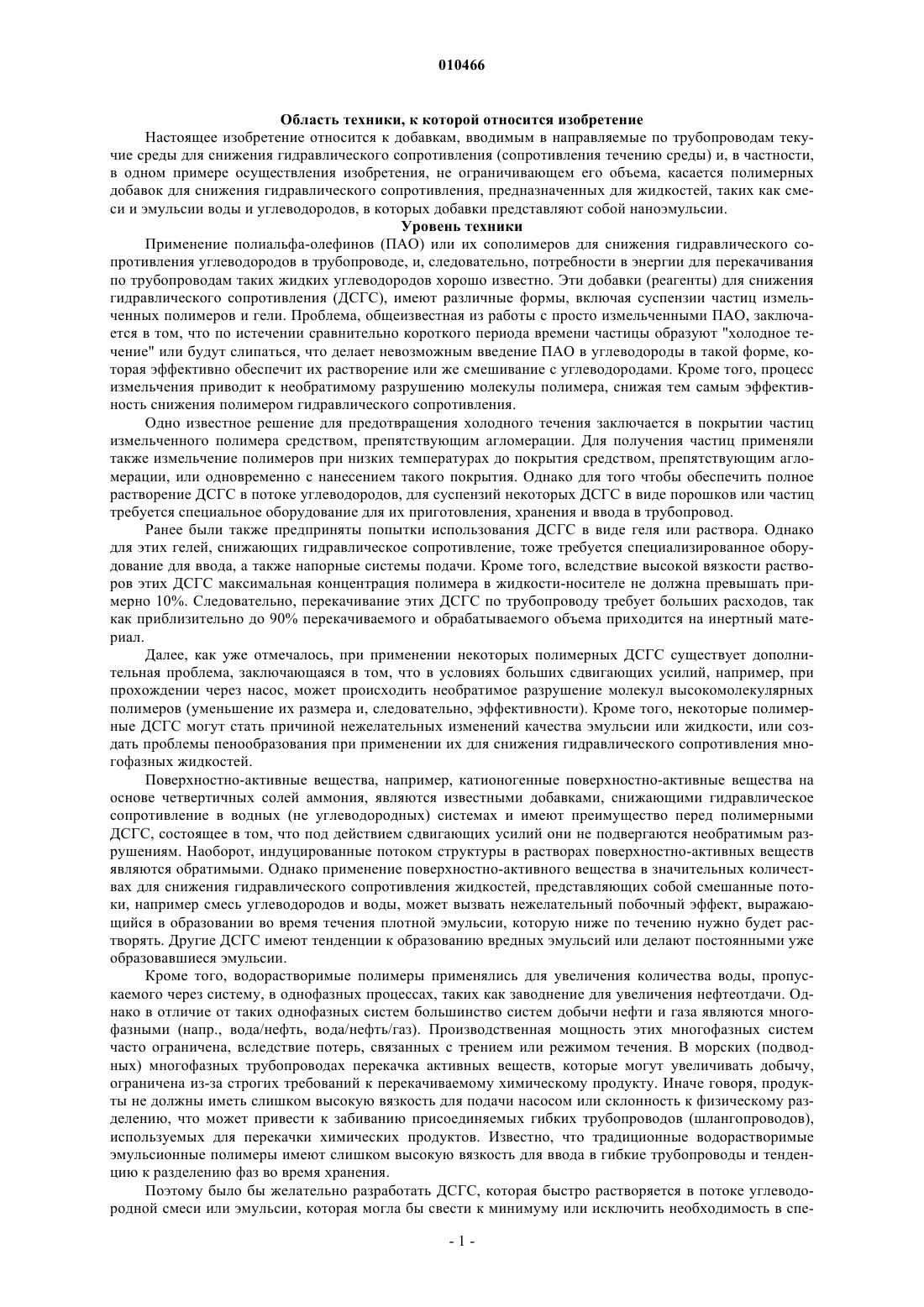

010466 Область техники, к которой относится изобретение Настоящее изобретение относится к добавкам, вводимым в направляемые по трубопроводам текучие среды для снижения гидравлического сопротивления (сопротивления течению среды) и, в частности,в одном примере осуществления изобретения, не ограничивающем его объема, касается полимерных добавок для снижения гидравлического сопротивления, предназначенных для жидкостей, таких как смеси и эмульсии воды и углеводородов, в которых добавки представляют собой наноэмульсии. Уровень техники Применение полиальфа-олефинов (ПАО) или их сополимеров для снижения гидравлического сопротивления углеводородов в трубопроводе, и, следовательно, потребности в энергии для перекачивания по трубопроводам таких жидких углеводородов хорошо известно. Эти добавки (реагенты) для снижения гидравлического сопротивления (ДСГС), имеют различные формы, включая суспензии частиц измельченных полимеров и гели. Проблема, общеизвестная из работы с просто измельченными ПАО, заключается в том, что по истечении сравнительно короткого периода времени частицы образуют "холодное течение" или будут слипаться, что делает невозможным введение ПАО в углеводороды в такой форме, которая эффективно обеспечит их растворение или же смешивание с углеводородами. Кроме того, процесс измельчения приводит к необратимому разрушению молекулы полимера, снижая тем самым эффективность снижения полимером гидравлического сопротивления. Одно известное решение для предотвращения холодного течения заключается в покрытии частиц измельченного полимера средством, препятствующим агломерации. Для получения частиц применяли также измельчение полимеров при низких температурах до покрытия средством, препятствующим агломерации, или одновременно с нанесением такого покрытия. Однако для того чтобы обеспечить полное растворение ДСГС в потоке углеводородов, для суспензий некоторых ДСГС в виде порошков или частиц требуется специальное оборудование для их приготовления, хранения и ввода в трубопровод. Ранее были также предприняты попытки использования ДСГС в виде геля или раствора. Однако для этих гелей, снижающих гидравлическое сопротивление, тоже требуется специализированное оборудование для ввода, а также напорные системы подачи. Кроме того, вследствие высокой вязкости растворов этих ДСГС максимальная концентрация полимера в жидкости-носителе не должна превышать примерно 10%. Следовательно, перекачивание этих ДСГС по трубопроводу требует больших расходов, так как приблизительно до 90% перекачиваемого и обрабатываемого объема приходится на инертный материал. Далее, как уже отмечалось, при применении некоторых полимерных ДСГС существует дополнительная проблема, заключающаяся в том, что в условиях больших сдвигающих усилий, например, при прохождении через насос, может происходить необратимое разрушение молекул высокомолекулярных полимеров (уменьшение их размера и, следовательно, эффективности). Кроме того, некоторые полимерные ДСГС могут стать причиной нежелательных изменений качества эмульсии или жидкости, или создать проблемы пенообразования при применении их для снижения гидравлического сопротивления многофазных жидкостей. Поверхностно-активные вещества, например, катионогенные поверхностно-активные вещества на основе четвертичных солей аммония, являются известными добавками, снижающими гидравлическое сопротивление в водных (не углеводородных) системах и имеют преимущество перед полимерными ДСГС, состоящее в том, что под действием сдвигающих усилий они не подвергаются необратимым разрушениям. Наоборот, индуцированные потоком структуры в растворах поверхностно-активных веществ являются обратимыми. Однако применение поверхностно-активного вещества в значительных количествах для снижения гидравлического сопротивления жидкостей, представляющих собой смешанные потоки, например смесь углеводородов и воды, может вызвать нежелательный побочный эффект, выражающийся в образовании во время течения плотной эмульсии, которую ниже по течению нужно будет растворять. Другие ДСГС имеют тенденции к образованию вредных эмульсий или делают постоянными уже образовавшиеся эмульсии. Кроме того, водорастворимые полимеры применялись для увеличения количества воды, пропускаемого через систему, в однофазных процессах, таких как заводнение для увеличения нефтеотдачи. Однако в отличие от таких однофазных систем большинство систем добычи нефти и газа являются многофазными (напр., вода/нефть, вода/нефть/газ). Производственная мощность этих многофазных систем часто ограничена, вследствие потерь, связанных с трением или режимом течения. В морских (подводных) многофазных трубопроводах перекачка активных веществ, которые могут увеличивать добычу,ограничена из-за строгих требований к перекачиваемому химическому продукту. Иначе говоря, продукты не должны иметь слишком высокую вязкость для подачи насосом или склонность к физическому разделению, что может привести к забиванию присоединяемых гибких трубопроводов (шлангопроводов),используемых для перекачки химических продуктов. Известно, что традиционные водорастворимые эмульсионные полимеры имеют слишком высокую вязкость для ввода в гибкие трубопроводы и тенденцию к разделению фаз во время хранения. Поэтому было бы желательно разработать ДСГС, которая быстро растворяется в потоке углеводородной смеси или эмульсии, которая могла бы свести к минимуму или исключить необходимость в спе-1 010466 циальном оборудовании для приготовления и введения ДСГС в углеводородную смесь или эмульсию и которая могла бы избежать деструкции под действием сдвигающего усилия в процессе ее приготовления и ввода. Кроме того, было бы желательно найти водорастворимую ДСГС, которая имеет сравнительно низкую вязкость и может легко подаваться насосом, а также является стойкой во время хранения. Краткое изложение сущности изобретения В основу настоящего изобретения положена задача создания добавки, обеспечивающей снижение потери давления и/или увеличение расхода в водосодержащих напорных эксплуатационных и транспортирующих трубопроводах многофазных систем добычи нефти и газа, а также в трубопроводах для подачи воды. Другие задачи изобретения заключаются в создании ДСГС, которая может быть легко приготовлена и не требует специального оборудования для ввода ее в трубопровод, транспортирующий смеси углеводородов и воды/эмульсии или другие жидкости. Следующая задача изобретения заключается в создании ДСГС, которая является устойчивой при хранении и имеет сравнительно низкую вязкость, обеспечивающую возможность легко подавать ее насосом. Для осуществления этих и других задач изобретения предлагется способ снижения гидравлического сопротивления текучей среды, которую выбирают из следующей группы: вода; смеси углеводородов и воды; смеси углеводородов, воды и газа; смеси углеводородов, воды и твердых частиц; смеси углеводородов, воды, газа и твердых частиц; смеси воды, газа и твердых частиц; и смеси воды и твердых частиц. В эту текучую среду вводят в эффективном количестве, обеспечивающем снижение ее гидравлического сопротивления, полимерную наноэмульсионную добавку для снижения гидравлического сопротивления,которая включает углеводородную дисперсионную фазу, капельки водорастворимого полимера, растворенного в дисперсной водной фазе, и по меньшей мере одно поверхностно-активное вещество такого типа и в таком количестве, чтобы обеспечить образование стойкой наноэмульсии капелек водорастворимого полимера в углеводородной дисперсионной фазе. Эти капельки имеют средний размер частиц менее 200 нм. Согласно изобретению также предусмотрена текучая среда (флюид) со сниженным гидравлическим сопротивлением, которой может быть вода; смеси углеводородов и воды; смеси углеводородов, воды и газа; смеси углеводородов, воды и твердых частиц; смеси углеводородов, воды, газа и твердых частиц; смеси воды, газа и твердых частиц; и смеси воды и твердых частиц. В этой текучей среде присутствует полимерная наноэмульсионная добавка для снижения гидравлического сопротивления в количестве,обеспечивающем снижение гидравлического сопротивления этой текучей среды. Добавка, снижающая гидравлическое сопротивление, в виде наноэмульсии полимера также включает углеводородную дисперсионную фазу, капельки водорастворимого полимера, растворенного в дисперсной водной фазе, и по меньшей мере одно поверхностно-активное вещество такого типа и в таком количестве, чтобы обеспечить образование стойкой наноэмульсии капелек водорастворимого полимера в углеводородной дисперсионной фазе. Капельки водной фазы, содержащей водорастворимый полимер, имеют средний размер частиц менее 200 нм. Подробное описание изобретения Как уже упоминалось, известно, что традиционные водорастворимые эмульсионные полимеры имеют слишком высокую вязкость для ввода в присоединяемые гибкие трубопроводы и, кроме того,имеют тенденцию к разделению фаз во время хранения. Однако было обнаружено, что водорастворимые полимеры, превращенные в наноэмульсию, удовлетворяют строгим требованиям в отношении ввода в гибкие трубопроводы и являются устойчивыми при хранении, а также имеют низкую вязкость. В частности, продукты этого класса имеют вязкость менее 200 сантипуаз (200 мПас) в диапазоне температур,соответствующих области исследования (от приблизительно 40 до приблизительно 140F (от приблизительно 4 до приблизительно 60 С, и проявляют долговременную статическую устойчивость при хранении в этом же диапазоне температур. Далее было обнаружено, что этот класс наноэмульсионных полимеров обеспечивает снижение перепада давления и увеличение скорости течения (расхода) в многофазном потоке вода/углеводороды. Многие эксплуатационные и напорные нефте- и газопроводы имеют значительный уровень воды в жидкой фазе. Как отмечалось ранее, уже опубликованы описания применения водорастворимых полимеров в качестве добавок, снижающих гидравлическое сопротивление, в однофазных водных системах,например, при заводнении в системах добычи нефти и газа, и в многофазных системах нефть/вода. Однако традиционные эмульсии полиакриламида имеют недопустимо высокую вязкость и склонны к разделению фаз во время хранения. Следовательно, они непригодны для применения в гибких трубопроводах и капиллярных трубках, где требуется низкая вязкость и высокая устойчивость в диапазоне температур от приблизительно 40 до приблизительно 140F (от приблизительно 4 до приблизительно 60 С). В настоящем изобретении был найден класс наноэмульгированных водорастворимых полимеров,которые проявляют низкую вязкость и устойчивость при хранении, требуемые для применения в присоединяемых гибких трубах для морских (подводных) трубопроводов. Традиционные водорастворимые-2 010466 эмульсионные полимеры имеют вязкость более 1000 сантипуаз (1000 мПас), размер частиц более 1 мкм и являются лишь кинетически устойчивыми (т.е. со временем они разделяются). Наноэмульсии, применяемые в соответствии с приведенным описанием, имеют размер частиц менее 200 нм, характеризуются термодинамической устойчивостью и, следовательно, со временем не разделяются. Эти наноэмульсии прозрачные на вид и имеют вязкость менее 200 сантипуаз (200 мПас), как раз в допустимых пределах для применения в гибких трубопроводах. В другом примере осуществления изобретения, не ограничивающем его объема, наноэмульсии имеют вязкость менее 100 сантипуаз (100 мПас). Наноэмульсии продуктов водорастворимых полимеров, применяемые в этом случае, имеют следующий состав: а) углеводородная дисперсионная фаза; б) капельки дисперсной водной фазы, размер которых измеряется в нанометрах, с растворенным в них водорастворимым полимером; и в) по меньшей мере одно поверхностно-активное вещество. Углеводородная дисперсионная фаза может представлять собой нефтепродукт, уайт-спирит или другие соединения прямых, разветвленных, алициклических или ароматических углеводородов. В одном примере осуществления изобретения, не ограничивающем его объема, углеводороды в дисперсионной фазе имеют от приблизительно 7 до приблизительно 18 атомов углерода. Нефтепродукты определены в этом случае как жидкие светлые нефтепродукты, которые являются нефтяными дистиллятами. Количество углеводородов может составлять от приблизительно 20 до приблизительно 70 мас.%, а в другом, не ограничивающем примере наноэмульсии может изменяться от приблизительно 20 до приблизительно 50 мас.%. Количество присутствующего в наноэмульсии полимера изменяется в пределах от приблизительно 15 до приблизительно 70 мас.%, а в другом примере осуществления изобретения, не ограничивающем его объема, - от приблизительно 15 до приблизительно 50 мас.%. Средний размер капелек полимера менее приблизительно 300 нм, в другом примере - менее приблизительно 200 нм, а в следующем не ограничивающем примере осуществления изобретения - менее приблизительно 150 нм. Могут применяться такие полимеры, как полиакриламид, полиакриловая кислота или сополимеры полиакриловой кислоты,полиэтиленоксиды, гуары, гидроксиэтилцеллюлозы, поливиниловые спирты и т.п. Основная цепь полимера может быть неионной, катионо-модифицированной или анионо-модифицированной. В одном примере осуществления изобретения, не ограничивающем его объема, молекулярная масса превышает приблизительно 1 миллион единиц массы, а в другом примере она превышает приблизительно 2 миллиона единиц массы. Процентное содержание воды в дисперсной водной фазе может составлять от приблизительно 10 до приблизительно 60%, а в другом примере осуществления изобретения, не ограничивающем его объема, от приблизительно 10 до приблизительно 40%. Для стабилизации наноэмульсии, используемых в настоящем изобретении, применяются поверхностно-активные вещества. Количество поверхностно-активных веществ может изменяться примерно от 2 до 30%, а в одном не ограничивающем примере осуществления изобретения - примерно от 3 до 20%. Обычно поверхностно-активные вещества могут быть анионогенного, катионогенного, амфотерного или неионогенного, или смешанного типа. Поверхностно-активные вещества обычно должны иметь низкие показатели ГЛБ (гидрофильно-липофильного баланса), предпочтительные для эмульсий типа "вода в нефти", например, менее приблизительно 8, а в другом, не ограничивающем примере они имеют показатель ГЛБ менее приблизительно 7. В одном примере осуществления изобретения, не ограничивающем его объема, нижняя граница диапазона ГЛБ - приблизительно 3. Эти показатели поверхностно-активных веществ не такие высокие, чтобы предполагать, что они приведут к образованию стойких эмульсий в жидкостях вода/углеводороды, подвергаемых воздействию добавок, снижающих гидравлическое сопротивление. Конкретные соответствующие неионогенные поверхностно-активные вещества включают следующие вещества, но не обязательно ограничиваются ими: алкоксилированные спирты или простые эфиры; алкилэтоксилаты; алкиламидоэтоксилаты; алкилглюкозиды; алкоксикарбоновые кислоты; производные сорбитана, у которых длина алкильной цепи составляет от 8 до 24, и т.д., например 3 нонилфенолэтоксилаты; 3-алкилэтоксилаты; олеилкарбоксидиэтиламиды; и т.п. и их смеси. Соответствующие поверхностно-активные вещества и их смеси включают катионогенные поверхностно-активные вещества, например четвертичные моноалкиламины, такие как кокотримонийхлорид; цетилтримонийхлорид; стеарилтримонийхлорид; соятримонийхлорид; бегентримонийхлорид и т.п., а также их смеси, но не ограничиваются этими веществами. Другие подходящие катионогенные поверхностно-активные вещества могут включать четвертичные диалкиламины, такие как дицетилдиметилааммонийхлорид, дикокодиметиламмонийхлорид, дистеарилдиметиламмонийхлорид и т.п., а также их смеси, но не обязательно ограничиваются этими веществами. Соответствующие поверхностно-активные вещества и их смеси включают анионогенные поверхностно-активные вещества, например карбоксилаты жирных кислот, алкилсаркозинаты, алкилфосфаты, алкилсульфонаты, алкилсульфаты и т.п., а также их смеси, но не обяза-3 010466 тельно ограничиваются этими веществами. Амфотерные/цвиттерионные поверхностно-активные вещества, которые можно использовать, включают алкилбетаины, алкиламидопропилбетаины, алкиламфоацетаты, алкиламфопропионаты, алкиламидопропилгидроксисультаны и т.п., а также их смеси, но не обязательно ограничиваются этими веществами. Кроме того, как вторичные поверхностно-активные вещества могут применяться жирные спирты с длиной цепи от 8 до 24 атомов углерода. В качестве не ограничивающих примеров, возможно также применение полимерных поверхностно-активных веществ, таких как поверхностно-активные вещества производства Uniqema серии Гипермер (Hypermer). ДСГС в виде наноэмульсии полимера в соответствии с приведенным описанием обычно получают путем соединения компонентов при помощи перемешивания и/или смешивания, достаточного для образования капелек водорастворимый полимер/вода допустимо малого размера. Кроме того, допускаются условия, в которых действуют большие сдвигающие усилия. К тому же, для приготовления наноэмульсии обычно используется большее количество поверхностно-активного вещества по сравнению с традиционными эмульсиями, имеющими более крупные частицы и капельки. Должны быть правильно выбраны соотношения поверхностно-активного вещества и воды, углеводородов или нефтепродуктов, а в одном примере осуществления изобретения, не ограничивающем его объема, допускаются соотношения,указанные ранее. Точные соотношения могут быть различными, так как оптимальные соотношения для получения наиболее эффективных добавок, снижающих гидравлическое сопротивление, в виде наноэмульсии полимеров в соответствии с настоящим изобретением будут зависеть от характера полимерной ДСГС, от характера поверхностно-активного вещества, от характера углеводорода и типа способа и скорости смешивания или перемешивания. Один способ осуществления настоящего изобретения, не ограничивающий его объема, заключается в непрерывном введении продукта в виде наноэмульсионного полимера через подводные гибкие трубопроводы в многофазные напорные трубопроводы с целью обеспечения увеличения добычи и/или снижения перепада давления в системе, подвергаемой воздействию ДСГС. Снижение перепада давления в многофазном напорном трубопроводе обеспечивается путем изменения режима течения в системе вода/углеводороды и/или путем минимизации турбулентности, а, следовательно, и трения в водной фазе. Трудно определить заранее, какой должна быть рабочая концентрация, поскольку эта концентрация зависит от многих взаимосвязанных параметров в системе, подвергаемой воздействию ДСГС, включая температуру, содержание воды, скорость течения жидкости, характеристику углеводородов, свойства ДСГС в виде наноэмульсии полимера и т.д., но не обязательно только эти параметры. Тем не менее, чтобы дать некоторое представление о типичных допустимых концентрациях, в одном не ограничивающем примере область рабочей концентрации в виде отношения количества продукта водорастворимого полимера к количеству жидкости составляет 1 на 1000 част./млн. В другом примере осуществления изобретения, не ограничивающем его объема, нижний порог области концентрации наноэмульсионного продукта в расчете на общее количество жидкости, в которую его добавляют, - приблизительно 30 част./млн., тогда как верхний порог области концентрации может быть приблизительно до 300 част./млн., в следующем примере - до 100 част./млн. Многофазные нефте- и газопроводы (например, нефть/вода, нефть/вода/газ, нефть/вода/твердые частицы), какие применяются при добыче и сборе нефти и газа, а также газосборные и перекачивающие трубопроводы (например, газ/конденсат/вода и нефть/вода/газ/твердые частицы), для гидравлического транспорта нефтеносного песка или суспензий сырой нефти, или откачивания нефтешлама из отстойников и ям - это системы, в которых применение добавок, снижающих гидравлическое сопротивление, в виде наноэмульсий полимеров в соответствии с настоящим изобретением может принести пользу. В одном не ограничивающем примере осуществления изобретения было обнаружено, что полиакриламиды,которые отличаются активностью анионов в основной цепи полимера, обладают явным преимуществом в том, что проявляемая ими тенденция к образованию эмульсии существенно слабее по сравнению с другими катионо-модифицированными или нейтральными веществами, несущими одинаковые с ними функции. Как отмечалось, известно применение полиакриламида в качестве ДСГС, в однофазных водных системах в уже известных способах, например, при заводнении в нефте- и газодобыче. В противоположность этому, применение полиакриламидов для улучшения реологических свойств текучих сред в многофазных системах (например, вода-нефть, вода-нефть-газ) вызвало сравнительно небольшой интерес или вообще осталось без внимания и бесспорно не достигло уровня, достаточного для промышленного применения какого-либо способа. Кроме того, настоящее изобретение относится к способам и составам для снижения гидравлического сопротивления и улучшения течения в турбулентных многофазных углеводородных системах с небольшими или не существенными изменениями объемной вязкости жидкости в многофазной системе. К углеводородным системам относится любой поток, содержащий по меньшей мере 0,5% углеводородного компонента, но не обязательно только такой поток. К углеводородным системам относятся многофазные напорные трубопроводы (например, нефть/вода, нефть/вода/газ) в системах нефте- и газодобычи, но не обязательно только эти трубопроводы. Специалистам в данной области техники очевидно, что термин"углеводородный флюид" предполагает возможность включения в это определение углеводородов, на-4 010466 сыщенных кислородом или азотом, таких как низшие спирты, гликоли, амины, простые эфиры и т.п. Термин "углеводородный флюид" означает также любой флюид, содержащий углеводороды, в соответствии с приведенным определением, включая также углеводороды, насыщенные кислородом. Следовательно, многофазные системы, содержащие углеводороды (например, нефть/вода, нефть/вода/газ), такие как напорные трубопроводы систем нефте- и газодобычи, являются основными областями применения этой технологии. Традиционные ДСГС на основе полимеров (например, поли-альфа-олефины) в большинстве случаев непригодны для этой области применения или из-за их высокой характеристической вязкости, и/или из-за несмешиваемости (несовместимости) с флюидом системы. Многофазные нефтепроводы (например, нефть/вода, нефть/вода/газ), а также газосборные и перекачивающие трубопроводы (например, газ/конденсат/вода, газ/нефть/вода) являются системами, в которых применение соответствующих полимеров, несущих в основной цепи полимера заряд аниона, и/или наноэмульсий полимера в качестве добавок, снижающих гидравлическое сопротивление, в соответствии с настоящим изобретением может принести положительный эффект. В одном примере осуществления изобретения, не ограничивающем его объема, соответствующие полимеры включают анионные полимеры сложных алкиленовых эфиров акриловой или метакриловой кислоты, или амидов солей триалкилили алкилариламмония; солей винил- или аллилтриалкил-, или алкиларил-, или диаллилдиалкил- или алкилариламмония; и их сополимеры с неионными сложными эфирами акриловой или метакриловой кислоты, амидами или нитрилами; или виниловыми спиртами, сложными эфирами и амидами; и их соединениями, но не ограничиваются этими полимерами. Способы получения гидрофильных полимеров хорошо известны и включают введение в полимер, при его образовании или позже, по меньшей мере,нескольких мономеров, которые диссоциируют при рН системы, по меньшей мере, до некоторой степени, на введенный анион мономера и не введенный лабильный (неустойчивый) растворенный катион; но не обязательно ограничиваются этим способом. Анионные мономеры могут быть включены в смесь мономеров, подвергаемых полимеризации, или они могут быть получены путем реакции с последующей полимеризацией первоначально неионных или даже катионных мономеров. Например, анионный акриловый мономер акрилата натрия может быть подвергнут гомополимеризации или смешан с неионным акриловым мономером акриламида и подвергнут статистической или блок-сополимеризации путем ввода свободными радикалами и распространения свободных радикалов в водном или соляном растворе; или акриламид отдельно может быть подвергнут гомополимеризации указанным способом, с последующим взаимодействием с гидроксидом натрия до получения гомополимера акрилата натрия или сополимера акрилата натрия и акриламида. Типичные инициаторы свободнорадикальной полимеризации включают пероксиды, гомолизированные при высоких температурах, и азосоединения, а также окислительновосстановительные пары. Полимеризацию можно осуществлять в свободной жидкости или в капельках,диспергированных в масле. После полимеризации водный растворитель может быть оставлен для образования вязкого разбавленного раствора, дисперсии в рассоле или эмульсии в масле; или удален для образования порошка или дисперсии в масле. Мономер может иметь гидрофильные свойства до полимеризации, как акриламид, или придание гидрофильных свойств возможно после полимеризации, так же как при осуществлении полимеризации(или сополимеризации) липофильного винилацетата, а затем его взаимодействии с гидроксидом натрия с образованием гидрофильного (но неионного) поливинилового спирта и аниона ацетата. Высокая молекулярная масса водорастворимых полимеров может быть результатом первоначальной полимеризации или вторичного образования поперечных связей низкомолекулярных полимеров или олигомеров через взаимно химически активные концевые или боковые группы, или промежуточные звенья. В одном примере осуществления изобретения, не ограничивающем его объема, средняя молекулярная масса полимера изменяется от приблизительно 1 до приблизительно 30 МД. В другом измененном примере осуществления изобретения молекулярная масса полимера изменяется от приблизительно 5 до приблизительно 20 МД. Многие системы нефте- и газодобычи (например, те, которые используются для транспортировки и добычи газа и нефти из глубоководных месторождений в Мексиканском заливе и в других местах) ограничены в объеме добычи вследствие перепада давления в напорных трубопроводах при "турбулентном" или прерывистом режиме течения. Способы снижения гидравлического сопротивления в соответствии с настоящим изобретением заключаются в непрерывном введении ДСГС в систему в достаточно высоких концентрациях для обеспечения требуемого снижения гидравлического сопротивления и/или увеличения расхода же количестве кинетической энергии. Составы, содержащие ДСГС могут успешно применяться для поддержания эффективности снижения гидравлического сопротивления в течение длительного периода времени. В другом примере осуществления изобретения, не ограничивающем его объема, ДСГС используются в отсутствие какой-либо другой добавки для снижения гидравлического сопротивления, т.е. добавки,не подпадающей под определения в соответствии с настоящим изобретением. С другой стороны, возможны ситуации или условия эксплуатации, в которых, наряду с ДСГС в соответствии с настоящим изобретением целесообразно применение других ДСГС в виде эффективных смесей, такие смеси входят в-5 010466 объем настоящего изобретения. Например, такие смеси могут помочь в дальнейшем распространении влияния ДСГС на снижение гидравлического сопротивления во времени и/или на расстояния. К другим подходящим добавкам, которые также могут быть включены с добавками в виде наноэмульсии полимеров, снижающими гидравлическое сопротивление, в соответствии с настоящим изобретением, относятся ингибиторы коррозии на основе аминов и не на основе аминов, такие как имидазолины, амиды, ингибиторы на основе жирных кислот, сложные эфиры фосфорной кислоты и т.д.; биоциды не на основе аминов, например акролеин; ингибиторы образования гидратов газа не на основе аминов,например неионные антиагломеранты и кинетические ингибиторы; ингибиторы образования отложений и т.п. С целью более подробного описания изобретения способ в соответствии с изобретением дополнительно раскрывается с помощью следующих ниже не ограничивающих примеров, которые предназначены только для дальнейшей иллюстрации конкретных примеров осуществления изобретения. Примеры 1-4. В приведенной ниже табл. I показана вязкость традиционной эмульсии полиакриламида 1, эмульсии 2 и наноэмульсий полиакриламида 3 и 4 при 25 С: Таблица I. Сравнение вязкости традиционных эмульсий и эмульсий в соответствии с изобретением Вязкость измеряли при помощи динамического вискозиметра с параллельными пластинамиRheometric SR 5000. Примечание: в Международной системе единиц СИ эти параметры имеют такие значения в мПас. Из табл. I следует, что при применении наноэмульсий полиакриламида 3 и 4 в соответствии с изобретением была получена жидкость, вязкость которой значительно ниже, особенно при низких скоростях сдвига. Это имеет наиболее важное значение, принимая во внимание ввод в действие впрыскивающего насоса для гибких трубопроводов и капиллярных трубок. Примеры 5-8. Устойчивость традиционных эмульсий полиакриламида 1 и 2, а также наноэмульсий полиакриламида 3 и 4 показана в табл. II в виде степени разделения в процентах по истечении 6 месяцев: Таблица II. Сравнение устойчивости традиционных эмульсий и эмульсий в соответствии с изобретением Важно, что в наноэмульсиях полиакриламида 3 или 4 в соответствии с изобретением не наблюдалось никакого разделения, в то время как в двух традиционных эмульсиях (1 и 2) наблюдается значительная степень разделения. Пример 9. Характеристику снижения гидравлического сопротивления определяли при помощи прибора для испытания кручением. Оценку проводили в стеклянном сосуде емкостью 100 мл. Внутри стеклянного цилиндра, содержащего жидкость, с постоянной скоростью быстро вращался алюминиевый цилиндр. Слой жидкости должен иметь толщину 2 мм. Цилиндр присоединен к измерителю крутящего момента,-6 010466 который передает аналоговый сигнал напряжения через частотный фильтр, где этот сигнал преобразуется в цифровой сигнал, который регистрируется и записывается в компьютер. Во время испытания при помощи микрошприца добавляли наноэмульсию полиакриламида. Все испытания проводились в воде при температуре 22 С. Снижение гидравлического сопротивления в процентах для конкретной системы ДСГС/вода при испытании кручением рассчитывали по формуле: где крутящий моментвоздух, крутящий моментраствор и крутящий моментДСГС соответственно являются значениями крутящего момента в воздухе, в растворе без ДСГС и в растворе с ДСГС. Результаты снижения гидравлического сопротивления при применении наноэмульсии полиакриламида (ПАМ) 3 в соответствии с изобретением с концентрацией от 9 част./млн. до 36 част./млн. в воде,полученные при испытании кручением, представлены ниже в табл. III. Таблица III. Снижение гидравлического сопротивления при применении наноэмульсии в соответствии с изобретением По результатам табл. III видно, что наноэмульсия полиакриламида в соответствии с настоящим изобретением явилась эффективной добавкой для снижения гидравлического сопротивления. Пример 10. Для изучения многофазного потока использовали однопроходный расходомер. В качестве модели нефтяной фазы использовали изопарафиновую нефть Изопар М фирмы ExxonMobil. Смесь нефти и воды в разных соотношениях, изменяющихся от 60/40 до 0/100, загружали в сосуд Парра емкостью 2 л и перемешивали со скоростью 1000 об./мин в течение 3 мин. Использовали наноэмульсию полиакриламида в соответствии с изобретением в концентрации 60 част./млн. (активные 15 част./млн.) (наноэмульсия 3). Смесь нефть/вода сливали в секцию для испытаний под давлением азотной подушки около 70 фунтов на кв. дюйм (0,48 МПа). Секция для испытаний имела длину 102 см и диаметр 0,44 см. Для измерения перепада давления в секции для испытаний применяли дифференциальный датчик давления. При каждом испытании общее количество жидкости составляло 1400 мл. До сбора жидкости при каждом испытании контур очищали испытательной жидкостью в течение 0,5 с. Массовый расход жидкости измеряли при сливе жидкости в течение 3 с. Результаты указаны ниже в табл. IV. Таблица IV. Снижение гидравлического сопротивления в многофазном потоке По результатам, представленным в табл. IV, видно, что количество многофазной жидкости, пропускаемой через систему, увеличилось, в то же время произошло снижение перепада давления. В состав и способы применения настоящего изобретения могут быть внесены многочисленные изменения, не выходящие за пределы его сущности и объема, которые определены в прилагаемой формуле изобретения. Например, точный состав эмульсии (эмульсий) и смеси для снижения гидравлического сопротивления с измененными вязкостными свойствами может отличаться от тех составов, которые здесь были прямо раскрыты. Кроме того, в способах в соответствии с настоящим изобретением могут найти применение и другие водорастворимые полимеры, снижающие гидравлическое сопротивление, помимо тех, что специально упомянуты. Предполагается также, что в качестве добавок, снижающих гидравличе-7 010466 ское сопротивление, найдут применение различные соединения водорастворимых полимеров, углеводородов и поверхностно-активных веществ, помимо тех, на которые в описании прямо даны ссылки, и в других соотношениях. ФОРМУЛА ИЗОБРЕТЕНИЯ: 1. Способ снижения гидравлического сопротивления текучей среды, в котором текучую среду выбирают из группы, включающей воду, смеси углеводородов и воды, смеси углеводородов, воды и газа, смеси углеводородов, воды и твердых частиц, смеси углеводородов, воды, газа и твердых частиц, смеси воды, газа и твердых частиц и смеси воды и твердых частиц; и вводят в текучую среду в эффективном количестве, обеспечивающем снижение ее гидравлического сопротивления, полимерную наноэмульсионную добавку для снижения гидравлического сопротивления,включающую углеводородную дисперсионную фазу, капельки водной дисперсной фазы с растворенным в ней водорастворимым полимером, имеющие средний размер частиц менее 300 нм, и по меньшей мере одно поверхностно-активное вещество, свойства и эффективное количество которого обеспечивают образование стойкой наноэмульсии капелек в углеводородной дисперсионной фазе. 2. Способ по п.1, в котором водорастворимый полимер выбирают из группы, включающей полиакриламиды, полиакриловые кислоты или сополимеры полиакриловой кислоты, полиэтиленоксиды, гуары,гидроксиэтилцеллюлозы, поливиниловые спирты и их смеси. 3. Способ по п.1 или 2, в котором углеводородную дисперсионную фазу выбирают из группы,включающей прямые, разветвленные, алициклические или ароматические углеводороды, нефтепродукты, уайт-спириты и их смеси. 4. Способ по любому из предшествующих пунктов, в котором по меньшей мере одно поверхностноактивное вещество или комбинация поверхностно-активных веществ имеет показатель гидрофильнолипофильного баланса (ГЛБ) менее 8. 5. Способ по любому из предшествующих пунктов, в котором концентрация наноэмульсии в текучей среде составляет от 1 до 1000 ч./млн. 6. Способ по любому из предшествующих пунктов, в котором наноэмульсия включает, мас.%: 7. Способ по любому из предшествующих пунктов, в котором полимерную наноэмульсионную добавку для снижения гидравлического сопротивления непрерывно вводят в текучую среду. 8. Текучая среда со сниженным гидравлическим сопротивлением, содержащая текучую среду, выбранную из группы, включающей воду, смеси углеводородов и воды, смеси углеводородов, воды и газа, смеси углеводородов, воды и твердых частиц, смеси углеводородов, воды, газа и твердых частиц, смеси воды, газа и твердых частиц, и смеси воды и твердых частиц; и полимерную наноэмульсионную добавку для снижения гидравлического сопротивления, включенную в эффективном количестве, обеспечивающем снижение гидравлического сопротивления выбранной текучей среды, включающую углеводородную дисперсионную фазу,капельки водной дисперсной фазы с растворенным в ней водорастворимым полимером, имеющие средний размер частиц менее 300 нм, и по меньшей мере одно поверхностно-активное вещество, свойства и эффективное количество которого обеспечивают образование стойкой наноэмульсии капелек в углеводородной дисперсионной фазе. 9. Текучая среда по п.8, в которой водорастворимый полимер выбран из группы, включающей полиакриламиды, полиакриловые кислоты или сополимеры полиакриловой кислоты, полиэтиленоксиды,гуары, гидроксиэтилцеллюлозы, поливиниловые спирты и их смеси. 10. Текучая среда по п.8 или 9, в которой углеводородная дисперсионная фаза выбрана из группы,включающей прямые, разветвленные, алициклические или ароматические углеводороды, нефтепродукты, уайт-спириты и их смеси. 11. Текучая среда по любому из пп.8-10, в которой по меньшей мере одно поверхностно-активное вещество или комбинация поверхностно-активных веществ имеет показатель ГЛБ менее 8. 12. Текучая среда по любому из пп.8-11, в которой концентрация наноэмульсии в текучей среды составляет от 1 до 1000 ч./млн. 13. Текучая среда по любому из пп.8-12, в которой наноэмульсия включает, мас.%:
МПК / Метки
МПК: C10L 1/18, C10L 1/22, C10M 173/00, F17D 1/17, C10M 157/04, C10L 1/14, F17D 1/00, C10L 1/32, C09K 3/00, C10M 161/00
Метки: гидравлического, многофазного, наноэмульсия, потока, качестве, снижения, добавки, полимерная, сопротивления
