Гибридная система охлаждения
Формула / Реферат

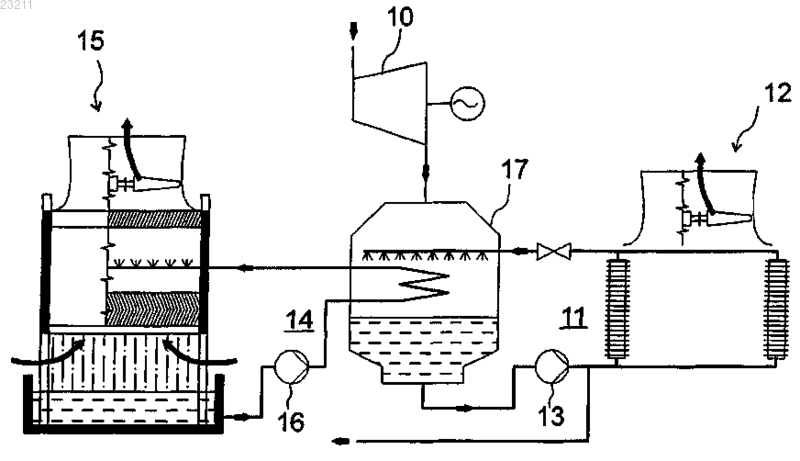

1. Гибридная система охлаждения для конденсации отработанного пара паровой турбины (10), содержащая
контур (11) сухого охлаждения с устройством (12) охлаждения сухим воздухом,
контур (14) испарительного охлаждения с устройством (15) испарительного охлаждения,
причем охлаждающая вода, текущая в контуре (11) сухого охлаждения, отделена от охлаждающей воды, текущей в контуре (14) испарительного охлаждения, а контуры (11, 14) сухого и испарительного охлаждения соединены общим конденсатором (17),
отличающаяся тем, что содержит водо-водяной теплообменник (24), предназначенный для обмена теплом между охлаждающей водой, текущей в контуре (11) сухого охлаждения, и охлаждающей водой, текущей в контуре (14) испарительного охлаждения.
2. Система охлаждения по п.1, отличающаяся тем, что конденсатор является гибридным конденсатором (17), который содержит часть смешивающего конденсатора, связанную с контуром (11) сухого охлаждения, и часть поверхностного конденсатора, связанную с контуром (14) испарительного способа охлаждения.
3. Система охлаждения по любому из пп.1 и 2, отличающаяся тем, что устройство (12) с охлаждением сухим воздухом представляет собой сухую градирню с естественной или принудительной тягой, а устройство (15) с испарительным охлаждением представляет собой испарительную градирню с естественной или принудительной тягой.
4. Система охлаждения по любому из пп.1 и 2, отличающаяся тем, что устройство (12) с охлаждением сухим воздухом и устройство (15) с испарительным охлаждением выполнены как части гибридной градирни (21), при этом устройство (12) с охлаждением сухим воздухом выполнено в виде части сухого охлаждения гибридной градирни (21), а устройство (15) с испарительным охлаждением выполнено в виде испарительной части гибридной градирни (21).
5. Система охлаждения по п.1, отличающаяся тем, что посредством водо-водяного теплообменника (24) два контура охлаждения (11, 14) соединены в противоток таким образом, что обеспечивают дополнительное охлаждение последовательно по меньшей мере части потока охлажденной охлаждающей воды в устройстве (12) с охлаждением сухим воздухом с частью потока охлаждающей воды, охлажденной в устройстве (15) с испарительным охлаждением.
6. Система охлаждения по п.5, отличающаяся тем, что дополнительно содержит водо-водяные теплообменники (25а, 25b), через которые два контура охлаждения (11, 14) соединены в противоток и параллельно по отношению к контуру (11) сухого охлаждения, при этом водо-водяные теплообменники (25а, 25b) предназначены для охлаждения части нагретой охлаждающей воды, выходящей из части конденсатора для контура (11) сухого охлаждения путем использования по меньшей мере части охлаждающей воды, текущей в контуре (14) испарительного охлаждения.
7. Система охлаждения по любому из пп.5 и 6, отличающаяся тем, что она содержит клапаны, предназначенные для выборочного сообщения или разобщения водо-водяных теплообменников (24, 25а, 25b).
Текст
ИСПРАВЛЕННОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Изобретение представляет собой гибридную систему охлаждения для конденсации отработанного пара паровой турбины (10), при этом система охлаждения содержит контур (11) сухого охлаждения,устройство (12) с охлаждением сухим воздухом, осуществляющее теплоотдачу охлаждающей воды, текущей в нем, контур (14) испарительного охлаждения и устройство (15) с испарительным охлаждением, осуществляющее теплоотдачу охлаждающей воды, текущей в нем. В соответствии с изобретением охлаждающая вода, текущая в контуре (11) сухого охлаждения, отделяется от охлаждающей воды, текущей в контуре (14) испарительного охлаждения, а контуры (11, 14) сухого и испарительного охлаждения соединены общим конденсатором. Примечание: библиография отражает состояние при переиздании(71)(73) Заявитель и патентовладелец: ГЕА ЭГИ ЭНЕРГИАГАЗДАЛЬКОДАШИ ЗРТ.
МПК / Метки
МПК: F28B 9/06, F28C 1/14, F28B 5/00, F01K 9/00
Метки: охлаждения, система, гибридная
