Фиксирующее устройство, предназначенное для прикрепления инструмента к фиксирующему элементу внутри трубы

Номер патента: 21973

Опубликовано: 30.10.2015

Авторы: Блэйкуэй Бен, Маклеод Гэвин, Бич Эндрю

Скачать PDF файл.

Формула / Реферат

1. Фиксирующее устройство, предназначенное для прикрепления инструмента к фиксирующему элементу внутри трубы, по которой может перемещаться указанный инструмент, и содержащее

корпус,

опору, закрепленную с возможностью скольжения в корпусе фиксирующего устройства, имеющем продольный паз,

два или более фиксирующих упора, которые соединены с указанным корпусом и в каждом из которых выполнено по меньшей мере два паза, и

штыри, каждый из которых на его противоположных концах соединен с корпусом фиксирующего устройства, причем соответствующие штыри проходят через один из указанных пазов, выполненных в каждом из фиксирующих упоров, и через продольный паз в опоре фиксирующего устройства,

при этом фиксирующее устройство имеет положение фиксации, в котором фиксирующие упоры выступают из корпуса в положение, обеспечивающее возможность взаимодействия с фиксирующим элементом, и положение высвобождения, в котором фиксирующие упоры втянуты в корпус в положение, обеспечивающее возможность прохождения фиксирующего устройства через фиксирующий элемент, при этом фиксирующие упоры перемещаются параллельно друг другу при перемещении фиксирующего устройства между положением фиксации и положением высвобождения.

2. Фиксирующее устройство по п.1, содержащее поджимающий механизм, предназначенный для поджатия указанного устройства по направлению к положению фиксации и соединяющий опору фиксирующего устройства с корпусом фиксирующего устройства.

3. Фиксирующее устройство по п.2, в котором поджимающий механизм содержит механический крепежный элемент, взаимодействующий с корпусом и опорой фиксирующего устройства, и фиксирующую пружину, закрепленную вокруг указанного крепежного элемента.

4. Фиксирующее устройство по любому из пп.1-3, в котором каждый фиксирующий упор имеет фиксирующую поверхность, выполненную с возможностью взаимодействия с фиксирующим элементом при нахождении фиксирующего устройства в положении фиксации, причем каждая фиксирующая поверхность наклонена от фиксирующего элемента в направлении, противоположном направлению перемещения фиксирующих упоров при перемещении фиксирующего устройства из положения фиксации в положение высвобождения.

5. Фиксирующее устройство по любому из пп.1-4, в котором пазы в конкретном фиксирующем упоре имеют одинаковую форму, при этом пазы в соответствующих фиксирующих упорах расположены в зеркальной ориентации.

6. Фиксирующее устройство по любому из пп.1-5, в котором каждый паз фиксирующего упора имеет по меньшей мере одну часть, проходящую по диагонали относительно продольной оси корпуса фиксирующего устройства.

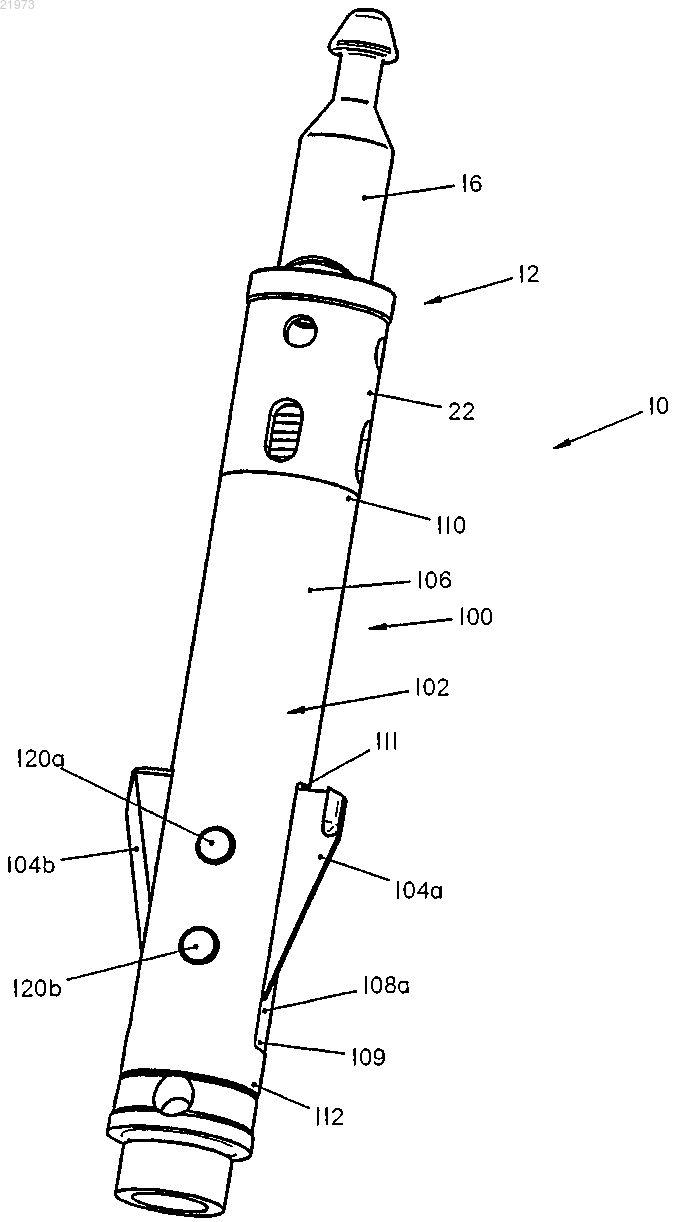

Рисунок 1

Текст

Смотреть все

ИСПРАВЛЕННОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ 2010.02.22 ФИКСИРУЮЩЕЕ УСТРОЙСТВО, ПРЕДНАЗНАЧЕННОЕ ДЛЯ ПРИКРЕПЛЕНИЯ ИНСТРУМЕНТА К ФИКСИРУЮЩЕМУ ЭЛЕМЕНТУ ВНУТРИ ТРУБЫ Предложено фиксирующее устройство (100), предназначенное для прикрепления инструмента к фиксирующему элементу внутри трубы, по которой может перемещаться указанный инструмент. Устройство содержит корпус, опору, закрепленную с возможностью скольжения в корпусе фиксирующего устройства, имеющем продольный паз, два или более фиксирующих упора,которые соединены с указанным корпусом и в каждом из которых выполнено по меньшей мере два паза, и штыри, каждый из которых на его противоположных концах соединен с корпусом фиксирующего устройства, причем соответствующие штыри проходят через один из указанных пазов, выполненных в каждом из фиксирующих упоров, и через продольный паз в опоре фиксирующего устройства. Фиксирующее устройство имеет положение фиксации, в котором фиксирующие упоры выступают из корпуса в положение, обеспечивающее возможность взаимодействия с фиксирующим элементом, и положение высвобождения, в котором фиксирующие упоры втянуты в корпус в положение, обеспечивающее возможность прохождения фиксирующего устройства через фиксирующий элемент. Фиксирующие упоры перемещаются параллельно друг другу при перемещении фиксирующего устройства между положением фиксации и положением высвобождения. Фиксирующее устройство (100) обеспечивает возможность избирательного взаимодействия головного узла (10) с фиксирующим механизмом в бурильной колонне для предотвращения перемещения узла (10) по меньшей мере в одном осевом направлении относительно бурильной колонны. Примечание: библиография отражает состояние при переиздании(71)(73) Заявитель и патентовладелец: 2 айСи ОСТРЕЙЛИА ПТИ ЛТД (AU)

МПК / Метки

МПК: E21B 25/02, E21B 23/00, E21B 23/02, E21B 31/20

Метки: фиксирующее, элементу, предназначенное, фиксирующему, прикрепления, инструмента, трубы, устройство, внутри
