Номер патента: 7821

Опубликовано: 27.02.2007

Автор: Саргсян Арман Гамлетович

Скачать PDF файл.

Формула / Реферат

1. Ручной привод, характеризующийся тем, что он содержит опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, причем в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина.

2. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, а средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса (копира) на опорном диске и пальца на шток-рукоятке.

3. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, а средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой.

4. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена с резьбовой нарезкой, а средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой.

5. Ручной привод по любому из пп.2-4, отличающийся тем, что приводами для объектов с рабочим направлением вращения по или против часовой стрелки служат конструкции, являющиеся зеркальным отображением относительно оси шток-рукоятки.

6. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса на опорном диске и пальца на шток-рукоятке, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина.

7. Ручной привод по п.6, отличающийся тем, что элементом переменного радиуса является торцевая поверхность края опорного диска.

8. Ручной привод по п.6, отличающийся тем, что элементом переменного радиуса является боковая поверхность паза на опорным диске.

9. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина.

10. Ручной привод по п.9, отличающийся тем, что солнечное колесо выполнено с внешним зацеплением с сателлитом.

11. Ручной привод по п.9, отличающийся тем, что солнечное колесо выполнено с внутренним зацеплением с сателлитом.

12. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена с резьбовой нарезкой, средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина.

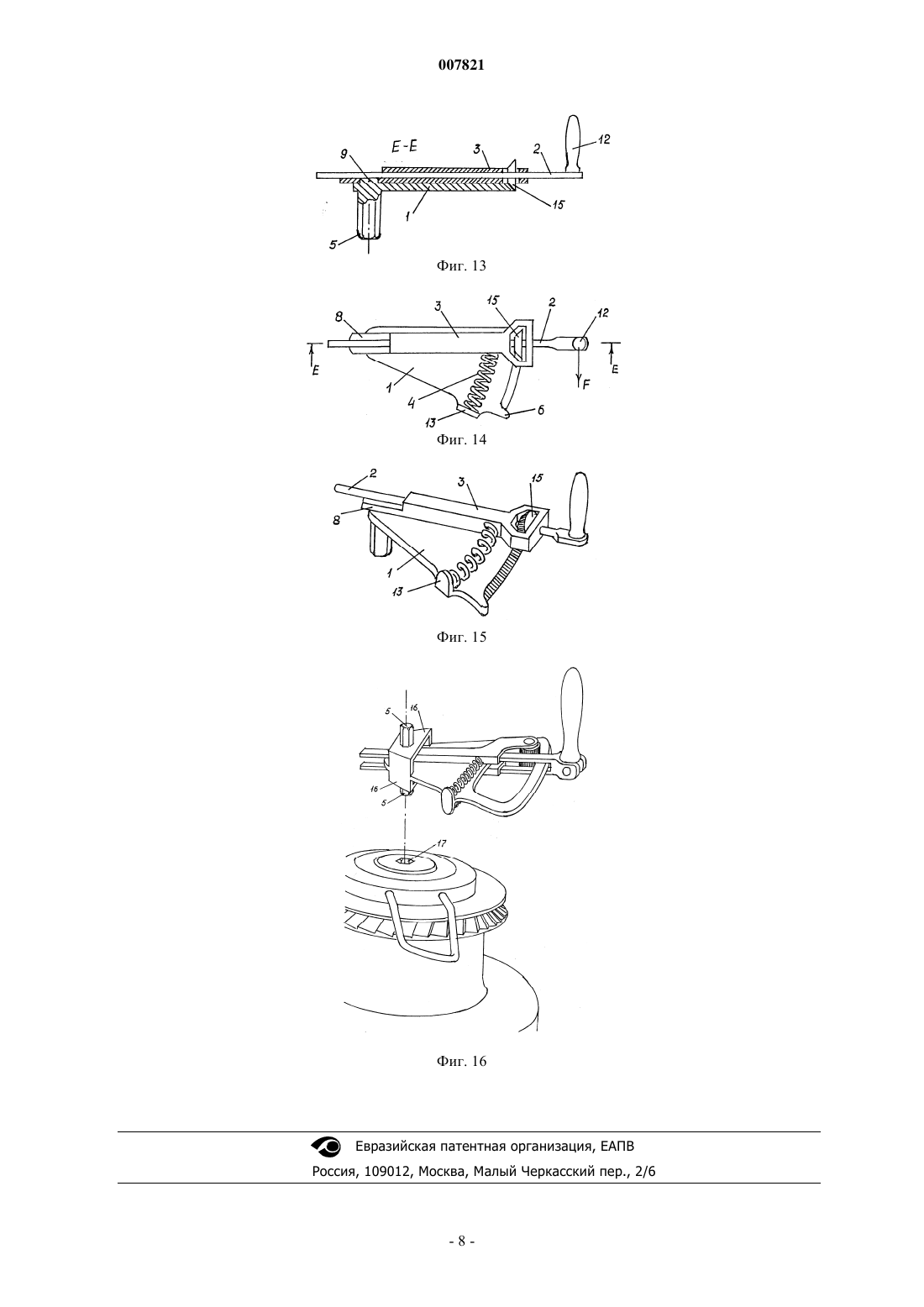

Рисунок 1



Текст

Смотреть все

007821 Изобретение относится к области механики, в частности к приводным механизмам, приводимым в действие вручную, преимущественно к их рукояткам, и может быть применено в лебедках, воротах, соломосилосорезках и других подобных механизмах, где в зависимости от величины нагрузки желательно изменение плеча приложения крутящей силы и, тем самым, крутящего момента. Изобретение может быть применено также в кривошипно-шатунных механизмах, например в инвалидных креслах-колясках с ручным приводом, где желательно автоматическое изменение длины кривошипа в зависимости от изменения нагрузки на ведущее колесо коляски. Известен ручной привод для лебедки, в котором рукоятка выполнена составной и состоит из опорного элемента, жестко связанного с ведомым валом в плоскости, перпендикулярной ведомому валу, штока-рукоятки, телескопически размещенной в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы. В известном решении направляющая выполнена в виде отрезка трубки, которая закреплена на опорном элементе, а фиксация выдвижной шток-рукоятки относительно направляющей осуществлена посредством защелки, шплинта,съемного пальца или других подобных элементов (патент US 6921060 B 66D 01/00 2005 г.). Недостаток известного решения состоит в том, что изменение плеча приложения крутящей силы осуществляется не автоматически, в процессе работы приводимого объекта, а путем прерывания работы для переустановки шток-рукоятки. Кроме того, эта переустановка обеспечивает лишь ступенчатое изменение длины плеча. Техническим результатом является автоматическое бесступенчатое изменение плеча приложения крутящей силы в зависимости от изменения нагрузки на ведомый вал. Достигается это тем, что ручной привод содержит опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, причем в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина, причем опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, а средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса (копира) на опорном диске и пальца на шток-рукоятке, кроме того, опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, а средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой, кроме того, опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена с резьбовой нарезкой, а средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой, а приводами для объектов с рабочим направлением вращения по или против часовой стрелки служат конструкции, являющиеся зеркальным отображением относительно оси шток-рукоятки, кроме того, для первого варианта конкретизации исполнения изобретения ручной привод содержит опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом,причем опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса на опорном диске и пальца на шток-рукоятке, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина, а элементом переменного радиуса является торцовая поверхность края опорного диска, кроме того, элементом переменного радиуса может является боковая поверхность паза на опорным диске, кроме того, для второго варианта конкретизации исполнения изобретения ручной привод cодержит опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, при этом опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина, при этом солнечное колесо может быть-1 007821 выполнено с внешним зацеплением с сателлитом или с внутренним зацеплением с сателлитом, при этом для третьего варианта конкретизации исполнения изобретения ручной привод включает опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, штокрукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, штокрукоятка выполнена с резьбовой нарезкой, средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина. Сущность изобретения основного варианта состоит в том, что в ручном приводе, включающем опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение,обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом согласно изобретению в силовой цепи передачи крутящего момента от штокрукоятки к ведомому валу имеется пружина. Заявляемое изобретение конкретизировано в трех вариантах исполнения. Сущность изобретения по первому из вариантов исполнения состоит в том, что опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, а средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса(наклонной поверхности) на опорном диске и пальца на шток-рукоятке. Сущность изобретения по второму из вариантов исполнения состоит в том, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, а средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой. При этом солнечное колесо может быть выполнено как внутреннего, так и внешнего зацепления. Сущность изобретения по третьему из вариантов исполнения состоит в том, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена с резьбовой нарезкой, а средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с штокрукояткой. Во всех трех вариантах наличие пружины в силовой цепи передачи крутящего момента от штокрукоятки к ведомому валу является особым отличительным признаком, присутствующим в любом из вариантов исполнения. На фиг. 1 и 2 в двух проекциях показан первый из вариантов исполнения заявляемого ручного привода, где элементом переменного радиуса (копира) является торцовая поверхность края опорного диска,а на фиг. 3 показан его общий вид. На фиг. 4 и 5 в двух проекциях показана разновидность первого из вариантов исполнения, где элементом переменного радиуса является боковая поверхность паза на опорном диске, а на фиг. 6 показан его общий вид. На фиг. 7 и 8 в двух проекциях показан второй из вариантов исполнения, где солнечное колесо выполнено с внешним зацеплением с сателлитом, а на фиг. 9 показан его общий вид. На фиг. 10 и 11 в двух проекциях показана разновидность второго из вариантов исполнения, где солнечное колесо выполнено с внутренним зацеплением с сателлитом, а на фиг. 12 показан его общий вид. На фиг. 13 и 14 в двух проекциях показан третий из вариантов исполнения, а на фиг. 15 показан его общий вид. На фиг. 16 второй из вариантов (фиг. 10, 11 и 12) показан в спаренном исполнении. Ручной привод выполнен составным и состоит из опорного диска 1, шток-рукоятки 2, направляющей 3, рабочей пружины 4 и средства зацепления шток-рукоятки 2 с опорным элементом. Опорный диск 1 жестко связан с ведомым валом так, что плоскость опорного диска перпендикулярна оси ведомого вала. Связь между опорным диском 1 и непоказанным на чертежах ведомым валом может быть осуществлена любым из известных средств, обеспечивающих зацепление между опорным диском и ведомым валом. На приведенных чертежах таким средством являются шестигранный присоединительный штырь 5 на опорном диске 1 и шестигранное осевое гнездо на ведомом валу. В настоящем-2 007821 описании признак опорный элемент жестко связан с ведомым валом следует понимать как исключение возможности поворота опорного диска относительно ведомого вала, однако, это не исключает возможности его перемещения в осевом направлении, то есть возможности установки и съема. Шток-рукоятка 2 размещена в направляющей 3 с возможностью свободного перемещения как в одну, так и другую сторону, что обеспечивает возможность изменения плеча приложения крутящей силы, а тем самым и крутящего момента, как в сторону увеличения, так и уменьшения. В ручном приводе по первому из вариантов исполнения (фиг. 1, 2, 3) опорный диск 1 выполнен в виде сектора, по двум краям которого имеются ограничители 6, а торцовая поверхность выполнена наклонной. На фиг. 2 элемент 7 переменного радиуса (копир) - (наклонная поверхность) показан прямолинейным, однако, в зависимости от предъявляемых требований, он может быть и криволинейным, в частности эвольвентным. Величину угла сектора выбирают, исходя из требуемого диапазона передаваемых крутящих моментов. Направляющая 3 своим первым концом 8 свободно сидит на оси 9, соосной с осью ведомого вала. Учитывая жесткую связь опорного диска 1 с ведомым валом, ось 9, по существу, является продолжением ведомого вала. Шток-рукоятка 2 снабжена выступающим пальцем 10, взаимодействующим с торцовой поверхностью. На фиг. 1, 2, 3 палец 10 показан в виде ролика. На первом из концов шток-рукоятки установлена возвратная пружина 11, а на втором конце - ручка 12. Рабочая пружина 4, показанная на фиг. 1, 2, 3, установлена между направляющей 3 и ушком 13 на опорном диске 1 и выполнена в виде пружины сжатия. Однако как место установки, так и форма выполнения пружины могут быть и другими, например, она может быть пружиной растяжения или пружиной кручения. Необходимым условием является нахождение рабочей пружины в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу. Для приведения привода в действие штырь 5 вставляют в соответствующее осевое гнездо ведомого вала и прикладывают усилие F, как это показано на фиг. 2. Если крутящий момент, создаваемый этим усилием, недостаточен для преодоления нагрузки, направляющая 3 вместе со шток-рукояткой 2 поворачивается на некоторый уголотносительно опорного диска 1, сжимая рабочую пружину 4. При этом палец 10, контактируя с наклонной торцевой поверхностью, выдвигает шток-рукоятку по направляющей 3. Такое увеличение плеча приложения крутящей силы продолжается до такого значения угла , когда величины крутящего и противодействующего моментов сравняются, т.е. до наступления динамического равновесия. С этого момента направляющая 3 со шток-рукояткой 2 вращаются вместе с опорным диском 1 и ведомым валом как одно целое. Любое изменение нагрузки приводит к автоматическому бесступенчатому изменению положения шток-рукоятки относительно опорного диска, а следовательно и плеча приложения крутящей силы. К первому из вариантов исполнения относится также и конструкция, показанная на фиг. 4-6, где элементом переменного радиуса является боковая поверхность паза 14 на опорном диске 1. В остальном эта конструкция идентична конструкции по фиг. 1-3. Идентична также и работа этих конструкций. Показанный на фиг. 1-3 и 4-6 ручной привод предназначен для объектов с рабочим направлением вращения по часовой стрелке. Для объектов с рабочим направлением вращения против часовой стрелки,ручной привод будет представлять собой зеркальное отображение относительно оси шток-рукоятки, А-А и В-В соответственно. В ручном приводе по второму из вариантов исполнения (фиг. 7-9), опорный диск выполнен в виде,по крайней мере, сектора солнечного зубчатого колеса 1. Направляющая 3, направленная перпендикулярно оси ведомого вала, своим первым концом 8 сидит на ведомом валу с возможностью свободного поворота. Шток-рукоятка выполнена в виде зубчатой рейки 2. На втором конце направляющей как на водиле установлен сателлит 15, который находится в зубчатом зацеплении с солнечным зубчатым колесом 1 и с зубчатой рейкой 2. Солнечное колесо может быть выполнено не только в виде сектора, но и в виде полного зубчатого колеса. При приложении крутящего усилия F, если крутящий момент, создаваемый этим усилием, недостаточен для преодоления нагрузки, направляющая 3 вместе со шток-рукояткой 2 поворачивается на некоторый уголотносительно опорного диска 1, сжимая рабочую пружину 4. При этом сателлит 15, перекатываясь по солнечному колесу 1, выдвигает зубчатую рейку 2 по направляющей 3. Такое увеличение плеча приложения крутящей силы продолжается до такого значения угла , когда величины крутящего и противодействующего моментов сравняются, т.е. до наступления динамического равновесия. Любое изменение нагрузки приводит к автоматическому бесступенчатому изменению положения шток-рукоятки относительно опорного диска, а следовательно и плеча приложения крутящей силы. Ко второму из вариантов исполнения относится также и конструкция, показанная на фиг. 10-12, где солнечное зубчатое колесо 1 выполнено с внутренним зацеплением с сателлитом 15. В остальном эта конструкция идентична конструкции по фиг. 7-9. Идентична также и работа этих конструкций. Показанный на фиг. 7-9 и 10-12 ручной привод предназначен для объектов с рабочим направлением вращения по часовой стрелке. Для объектов с рабочим направлением вращения против часовой стрелки-3 007821 ручной привод будет представлять собой зеркальное отображение относительно оси шток-рукоятки. В ручном приводе по третьему из вариантов исполнения (фиг. 13-15) опорный диск выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса 1. Направляющая 3, направленная перпендикулярно оси ведомого вала, первым концом 8 сидит на ведомом валу с возможностью свободного поворота. Шток-рукоятка 2 выполнена с резьбовой нарезкой (левая резьба) и установлена в направляющей 3 с возможностью свободного перемещения вдоль оси, но не поворота вокруг оси. На втором конце направляющей 3 как на водиле установлен конический сателлит 15, который находится в зубчатом зацеплении с солнечным колесом 1. Со шток-рукояткой 2 сателлит 15 находится в осевом резьбовом зацеплении (левая резьба). Солнечное колесо может быть выполнено не только в виде сектора, но и в виде полного зубчатого колеса. При положении крутящего усилия F, если крутящий момент, создаваемый этим усилием, недостаточен для преодоления нагрузки, направляющая 3 вместе со шток-рукояткой 2 поворачивается на некоторый уголотносительно опорного диска 1, сжимая рабочую пружину 4. При этом сателлит 15, перекатываясь по солнечному колесу 1, вращается вокруг своей оси, а поскольку он является гайкой на резьбовой части шток-рукоятки, то шток-рукоятка выдвигается по направляющей 3. Такое увеличение плеча приложения крутящей силы продолжается до такого значения угла , когда величины крутящего и противодействующего моментов сравняются, т.е. до наступления динамического равновесия. Любое изменение нагрузки приводит к автоматическому бесступенчатому изменению положения шток-рукоятки относительно опорного диска, а следовательно и плеча приложения крутящей силы. Показанный на фиг. 13-15 ручной привод предназначен для объектов с рабочим направлением вращения по часовой стрелке. Для объектов с рабочим направлением вращения против часовой стрелки ручной привод будет представлять собой зеркальное отображение относительно оси Е-Е шток-рукоятки. Первый или второй из вариантов могут быть осуществлены и в спаренном исполнении. На фиг. 16 показан вариант по фиг. 10-12 в спаренном исполнении. В этом случае жесткая связь опорного диска 1 с ведомым валом осуществлена через П-образные скобы 16, жестко закрепленные на опорном диске друг напротив друга и не препятствующие повороту водила-направляющей 3 в пределах проектного угла . На каждой из скоб 16 жестко закреплен присоединительный штырь 5. Ручка 12 выполнена поворотной. В зависимости от того, какое из направлений вращения является рабочим, по или против часовой стрелки,привод вставляют в гнездо ведомого вала той или иной стороной и ручку 12 устанавливают в соответствующее положение. На фиг. 16 для примера показана также и приводимая лебдка с ее осевым входным гнездом 17. Видно, что в исходном положении привода и в сложенном состоянии ручки 12, она не выходит за габариты лебедки. Таким образом в предложенных технических решениях достигается поставленный технический результат. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручной привод, характеризующийся тем, что он содержит опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, причем в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина. 2. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, а средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса (копира) на опорном диске и пальца на шток-рукоятке. 3. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, а средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой. 4. Ручной привод по п.1, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота,шток-рукоятка выполнена с резьбовой нарезкой, а средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой. 5. Ручной привод по любому из пп.2-4, отличающийся тем, что приводами для объектов с рабочим направлением вращения по или против часовой стрелки служат конструкции, являющиеся зеркальным-4 007821 отображением относительно оси шток-рукоятки. 6. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости,перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора диска, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, средство зацепления выполнено в виде пары взаимодействующих элементов - элемента переменного радиуса на опорном диске и пальца на шток-рукоятке, а в силовой цепи передачи крутящего момента от штокрукоятки к ведомому валу имеется пружина. 7. Ручной привод по п.6, отличающийся тем, что элементом переменного радиуса является торцевая поверхность края опорного диска. 8. Ручной привод по п.6, отличающийся тем, что элементом переменного радиуса является боковая поверхность паза на опорным диске. 9. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости,перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена в виде зубчатой рейки, средство зацепления выполнено в виде зубчатого сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и с зубчатой рейкой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина. 10. Ручной привод по п.9, отличающийся тем, что солнечное колесо выполнено с внешним зацеплением с сателлитом. 11. Ручной привод по п.9, отличающийся тем, что солнечное колесо выполнено с внутренним зацеплением с сателлитом. 12. Ручной привод, включающий опорный элемент, жестко связанный с ведомым валом в плоскости, перпендикулярной оси ведомого вала, шток-рукоятку, размещенную в направляющей с возможностью перемещения рукоятки в положение, обеспечивающее изменение плеча приложения крутящей силы, и средство зацепления шток-рукоятки с опорным элементом, отличающийся тем, что опорный элемент выполнен в виде, по крайней мере, сектора солнечного конического зубчатого колеса, направляющая направлена перпендикулярно оси ведомого вала и своим первым концом сидит на ведомом валу с возможностью свободного поворота, шток-рукоятка выполнена с резьбовой нарезкой, средство зацепления выполнено в виде конического сателлита, установленного на втором конце направляющей как на водиле и находящегося в зубчатом зацеплении с солнечным колесом и в осевом резьбовом зацеплении с шток-рукояткой, а в силовой цепи передачи крутящего момента от шток-рукоятки к ведомому валу имеется пружина.

МПК / Метки

МПК: B25G 1/04, B66D 1/04, B66D 3/18, B25B 23/142, B25B 17/02

Метки: варианты, привод, ручной
